beamo II - Substitució de la font d'alimentació del làser (Laser PSU)

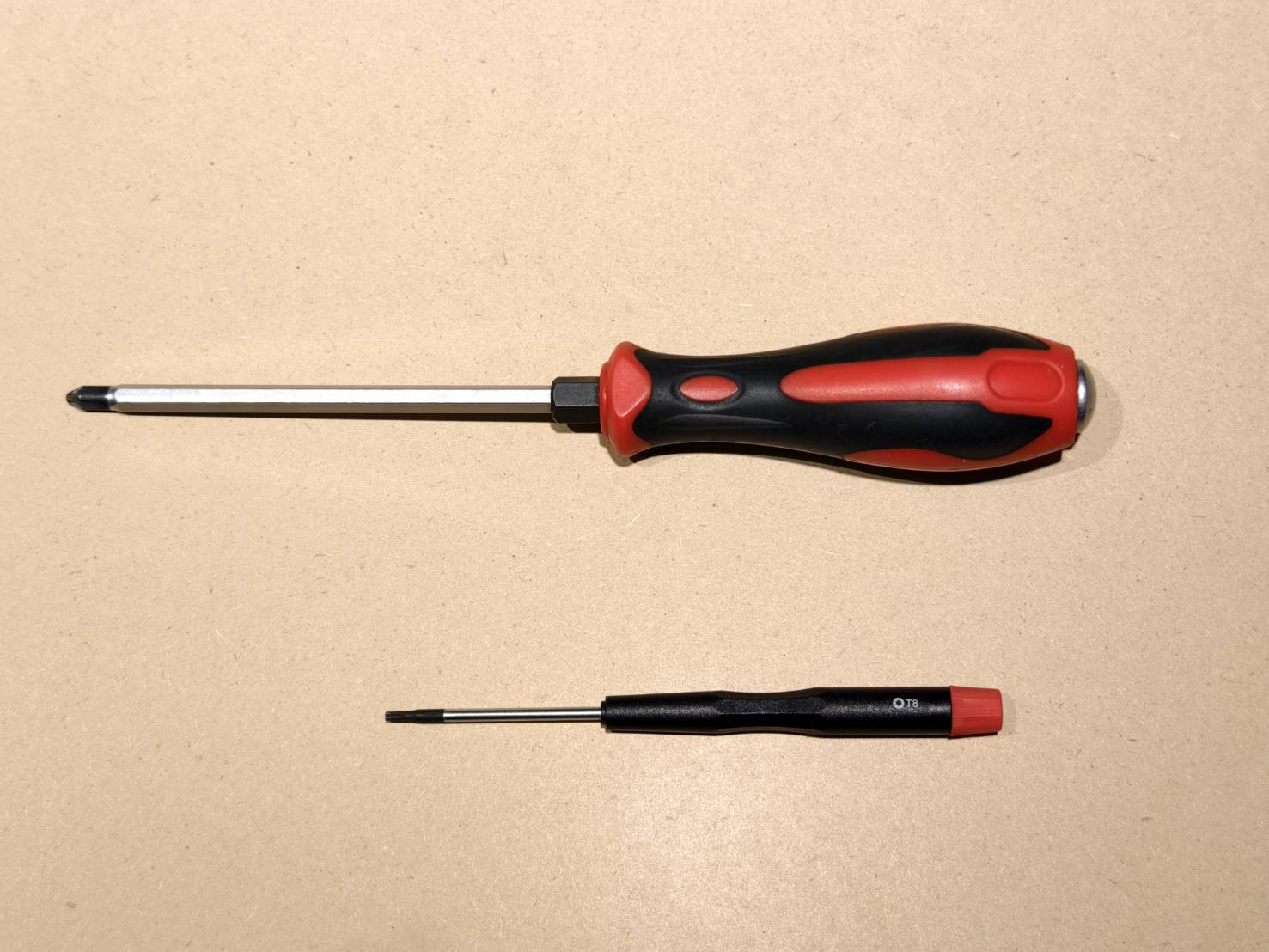

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Retireu la coberta metàl·lica frontal. (Cargol Torx T8 * 10 unitats)

Pas 3

Retireu la coberta metàl·lica posterior.

Pas 4

Desconnecteu els cables de la font d'alimentació del làser (PSU).

Pas 5

• Retireu els quatre cargols de la font d'alimentació del làser.



Pas 6

Retireu la font d'alimentació del làser (PSU) i col·loqueu-la temporalment a un costat.
(En aquest moment, el cable de la PSU encara està connectat al tub làser.)

Pas 7

Desmunteu la bomba d'aigua per desconnectar el cable de la PSU del tub làser, i així podreu retirar completament la font d'alimentació del làser del sistema.

Pas 8

Connecteu el cable de la nova PSU al tub làser i torneu a muntar la bomba d'aigua a la seva posició.

Pas 9

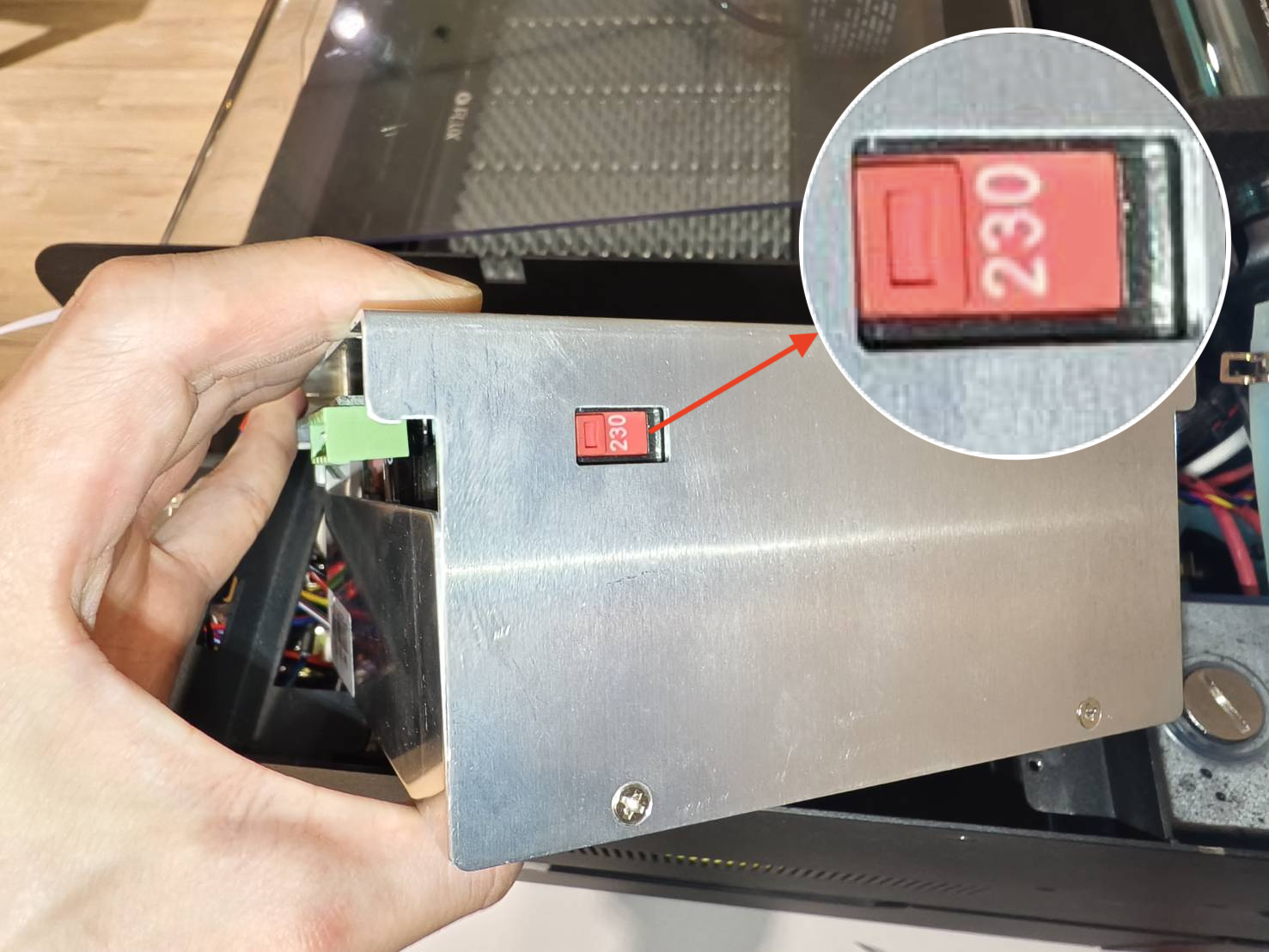

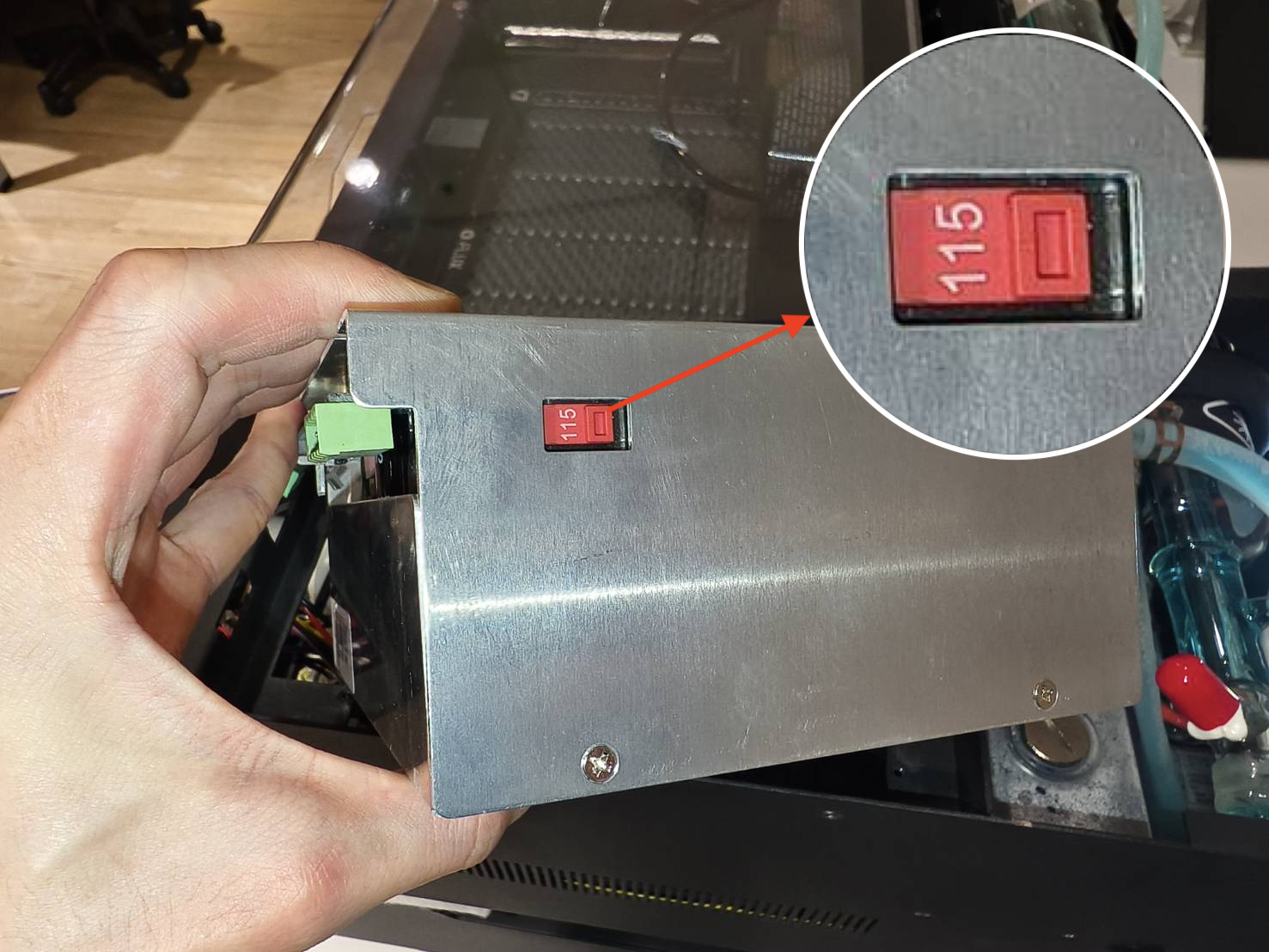

• Hi ha un commutador de voltatge per a 115V o 230V. Si us plau, canvieu al voltatge correcte que correspongui al vostre entorn. (Per exemple, als EUA s'utilitza 110V, per tant s'ha de canviar a 115V. Al Regne Unit s'utilitza 230V, per tant s'ha de canviar a 230V.)

• Col·loqueu la font d'alimentació del làser (PSU) a la seva posició.

Pas 10

Fixeu la PSU amb els quatre cargols.

Pas 11

Connecteu els cables a la font d'alimentació del làser (PSU).

Pas 12

Connecteu el cable Type-C a la placa base. Assegureu-vos que el punt blanc del cable estigui orientat cap avall.

Pas 13

Torneu a instal·lar la coberta metàl·lica posterior.

Pas 14

Torneu a instal·lar la coberta metàl·lica frontal. Assegureu-vos que el punt blanc del cable Type-C estigui orientat cap amunt, tal com es mostra al vídeo.
