beamo II - Substitució de la bomba d'aigua

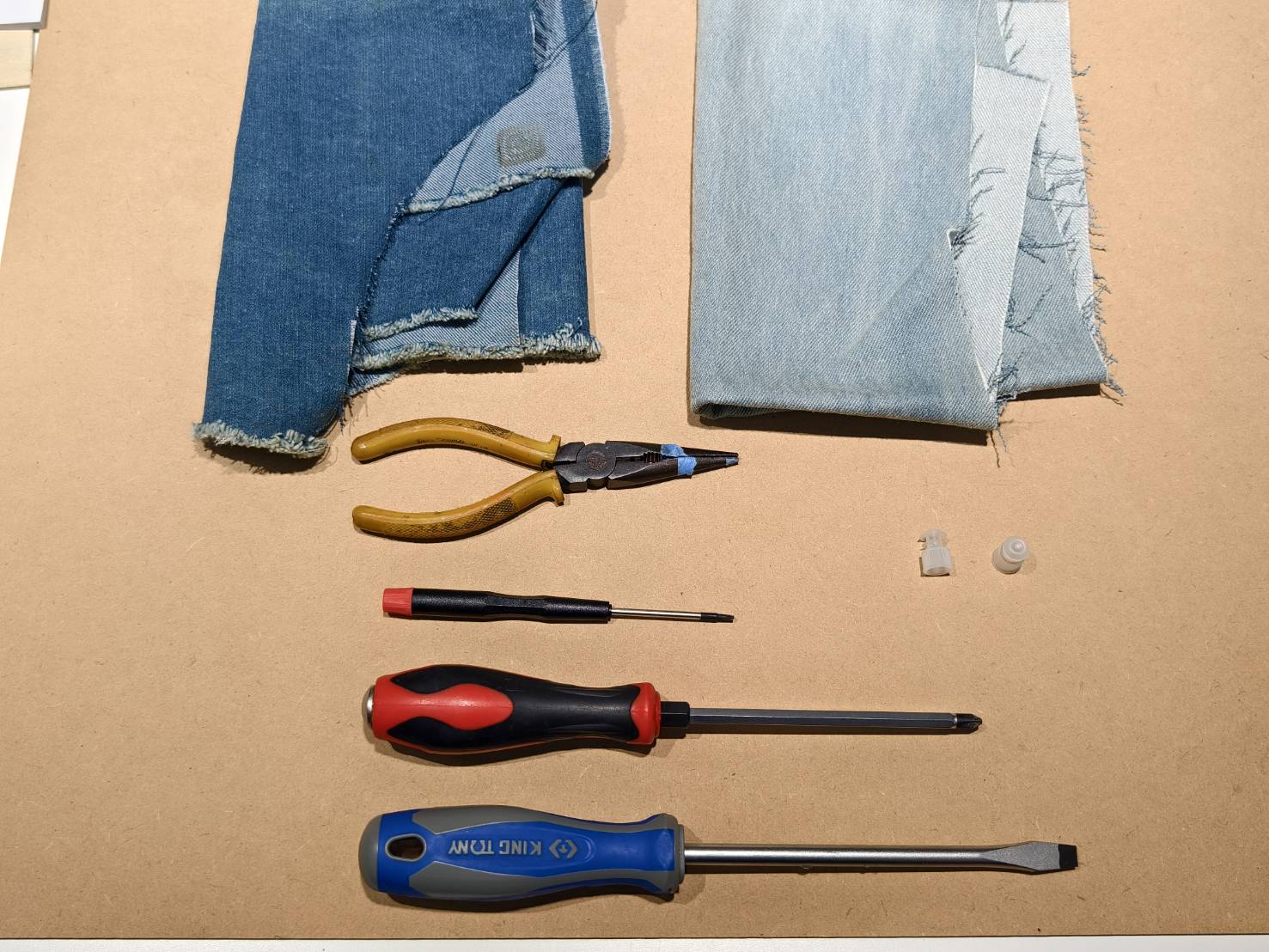

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Retireu la coberta metàl·lica frontal. (Cargol Torx T8 * 10 unitats)

Pas 3

Retireu la coberta metàl·lica posterior.

Pas 4

Desconnecteu els cables de la font d'alimentació del làser.

Pas 5

Retireu els quatre cargols de la font d'alimentació del làser.

Pas 6

Retireu la font d'alimentació del làser i col·loqueu-la temporalment a un costat.
(El cable de la font d'alimentació encara està connectat al tub làser en aquest moment.)

Pas 7

• Desmunteu la bomba d'aigua del xassís de la màquina.

• Desconnecteu el cable de la bomba d'aigua de la placa base.

Pas 8

Col·loqueu els draps al voltant de la placa base i dels cables a l'interior de la màquina.
Consulteu el vídeo.

Pas 9

Retireu les pinces metàl·liques dels tubs d'aigua.

Pas 10

Desconnecteu la bomba d'aigua dels tubs d'aigua i, a continuació, podreu retirar la bomba del sistema.
Assegureu-vos de preparar els taps per als tubs amb antelació, ja que quan es desconnecti la bomba, és probable que l'aigua vessi. Es recomana utilitzar els taps immediatament.
(El paper absorbent s'utilitza per evitar que els tubs d'aigua es facin malbé amb les alicates.)

Pas 11

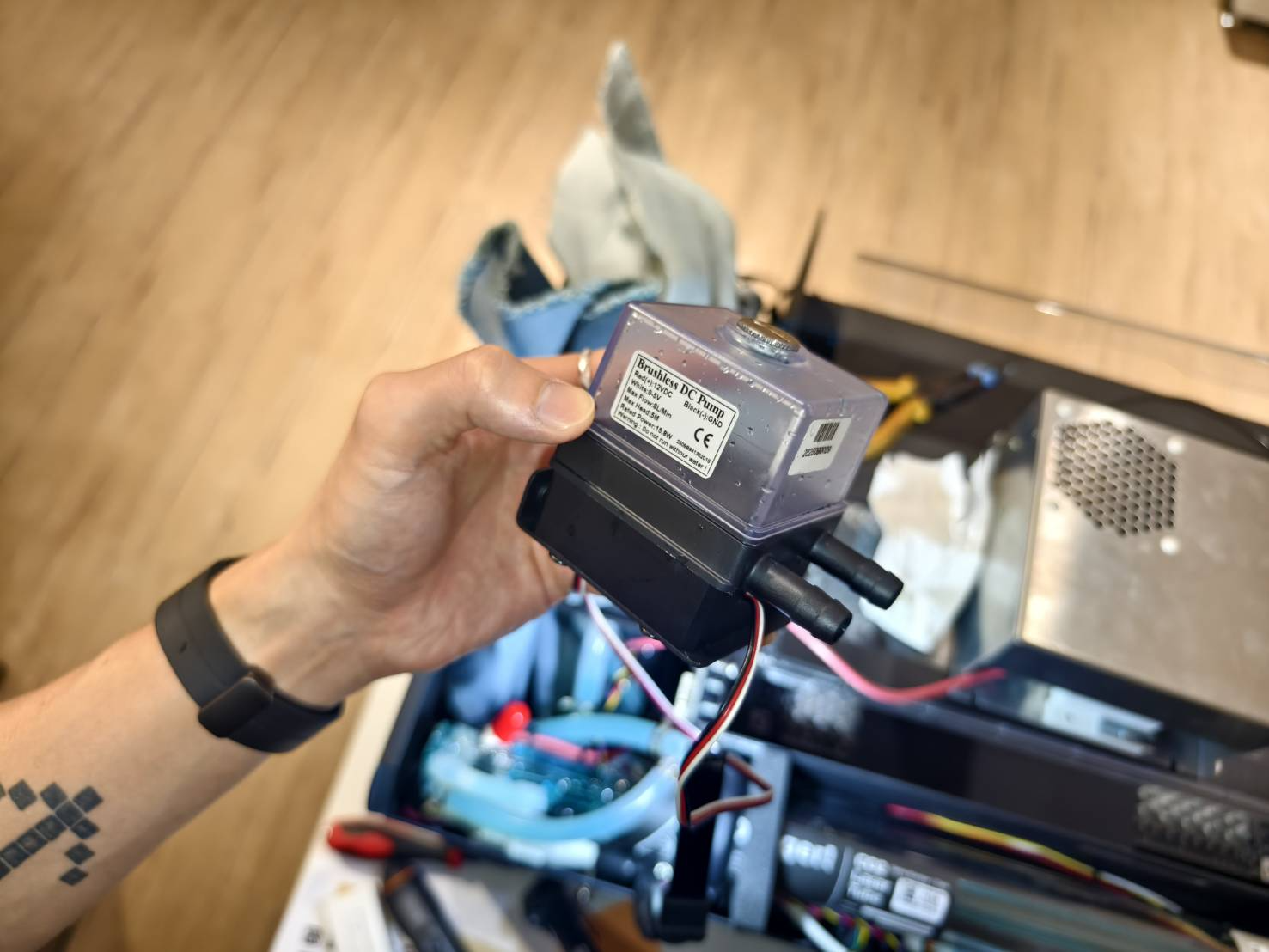

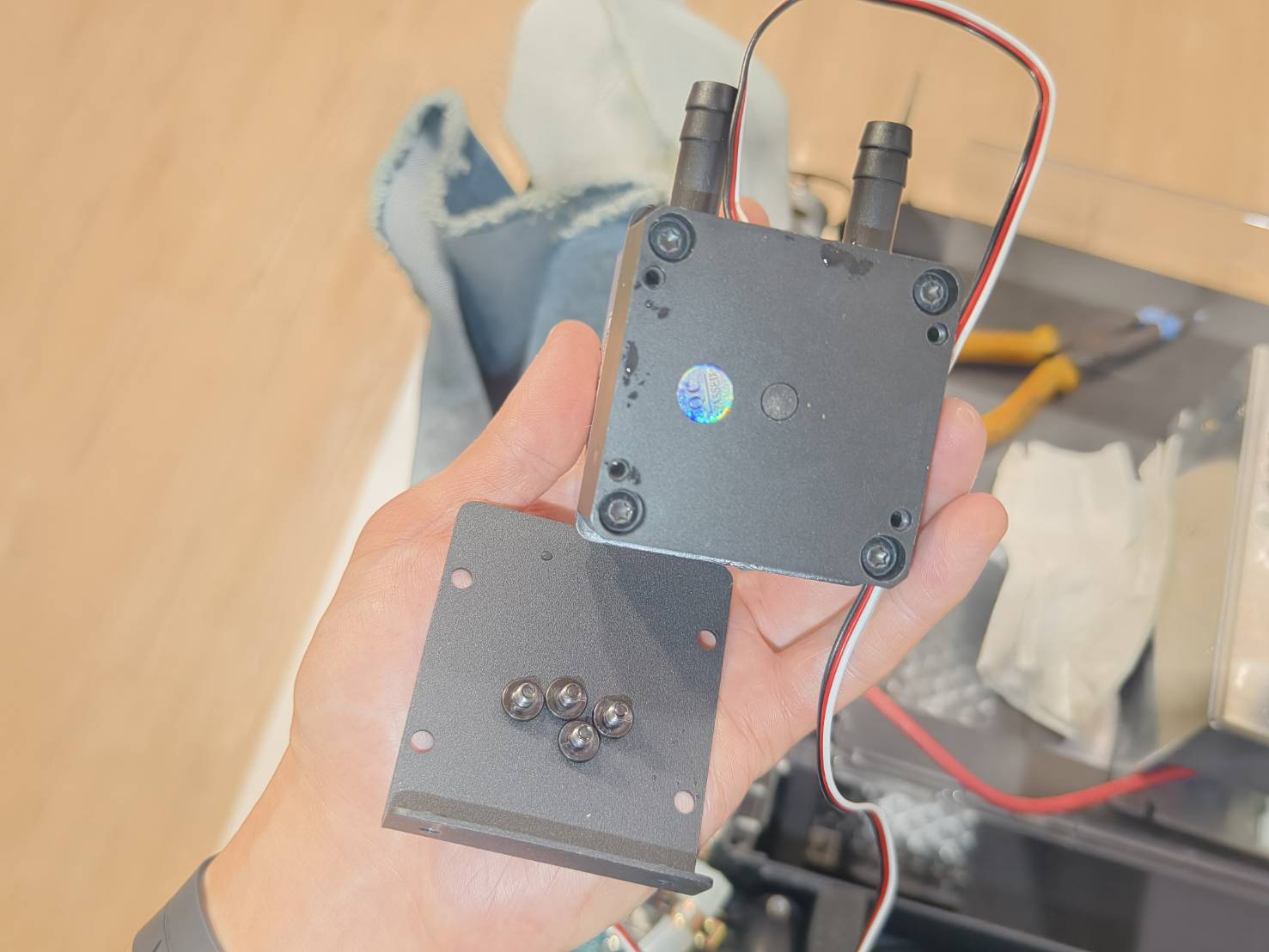

• Buideu l'aigua de la bomba.

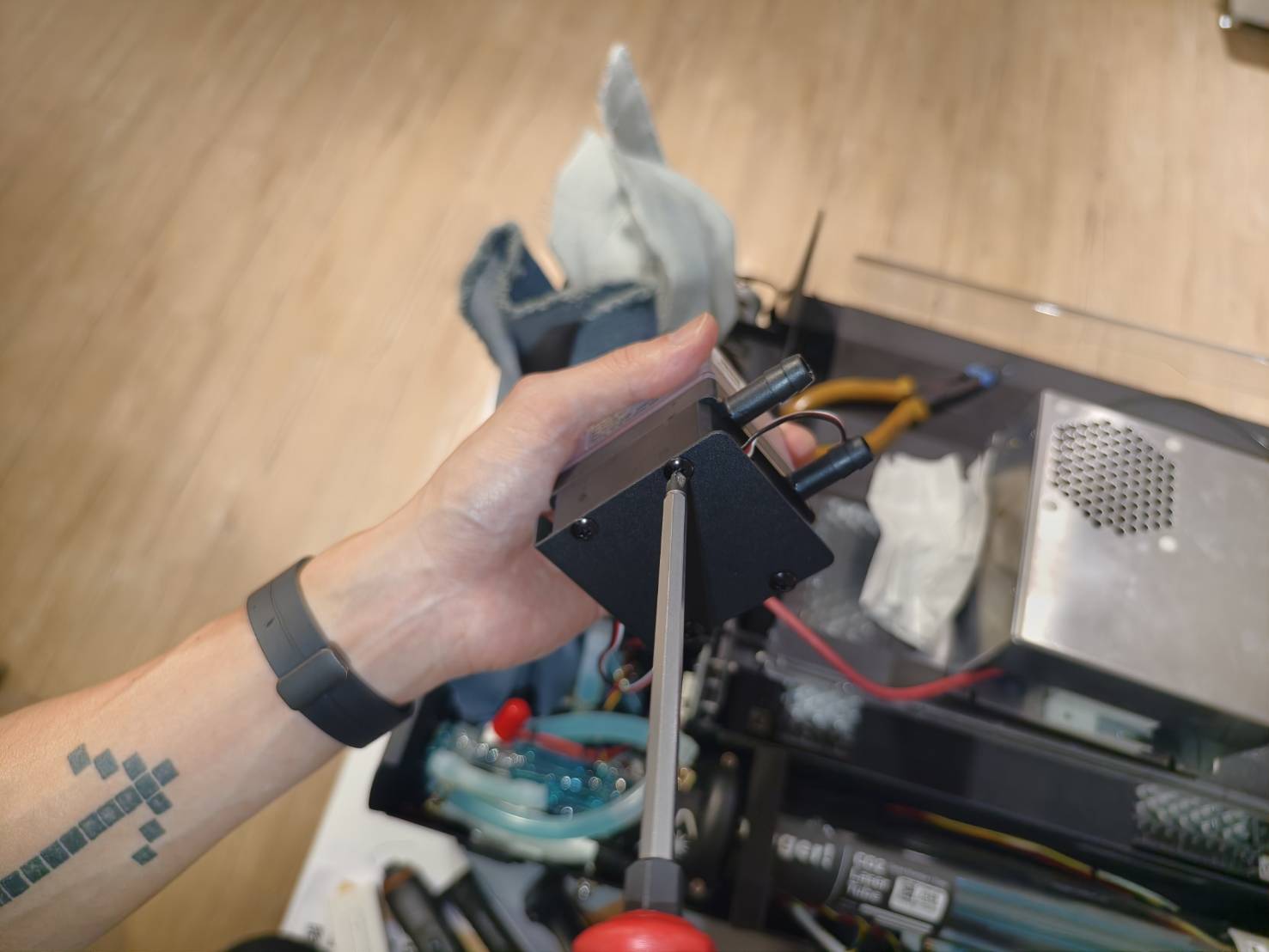

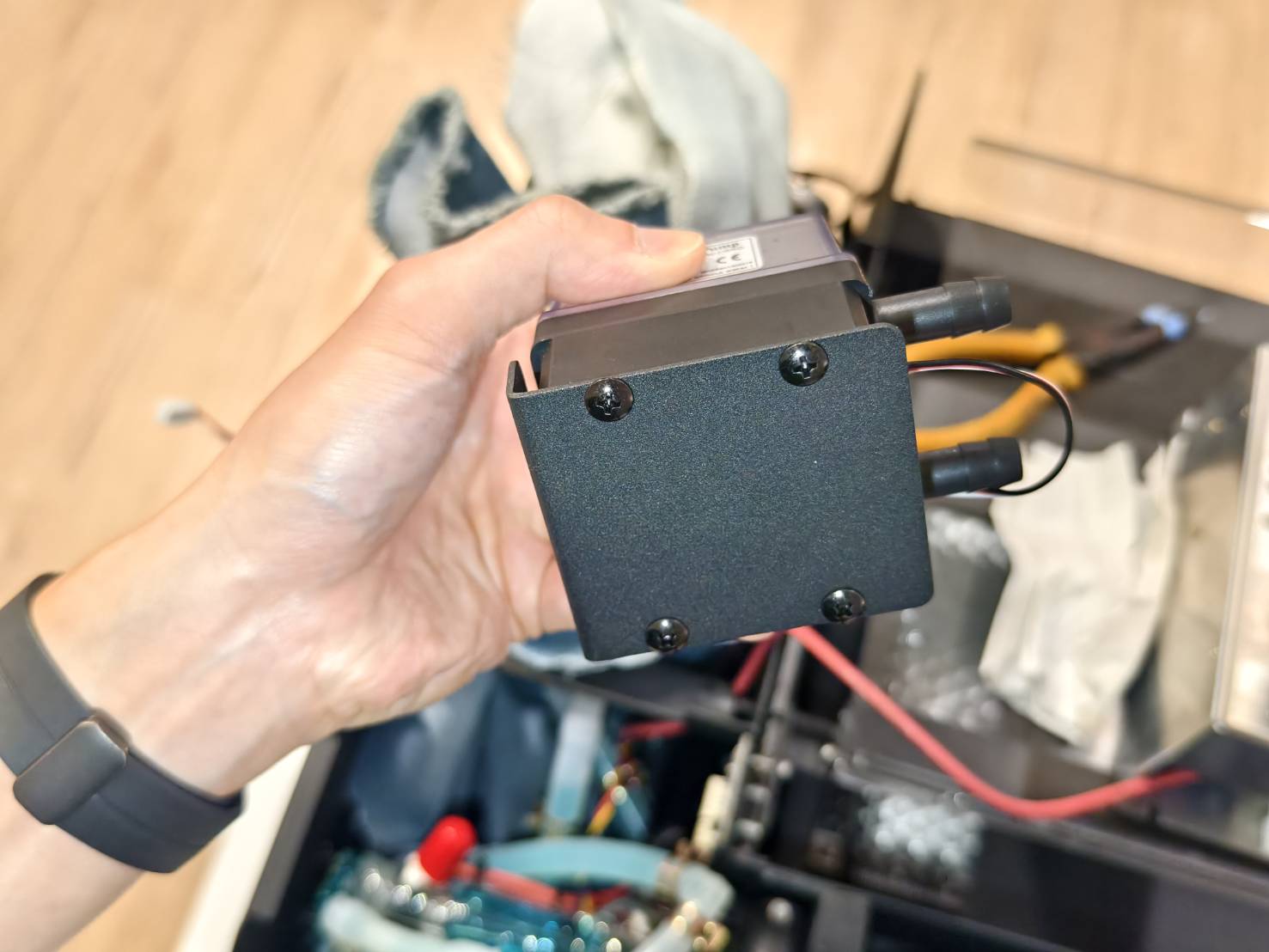

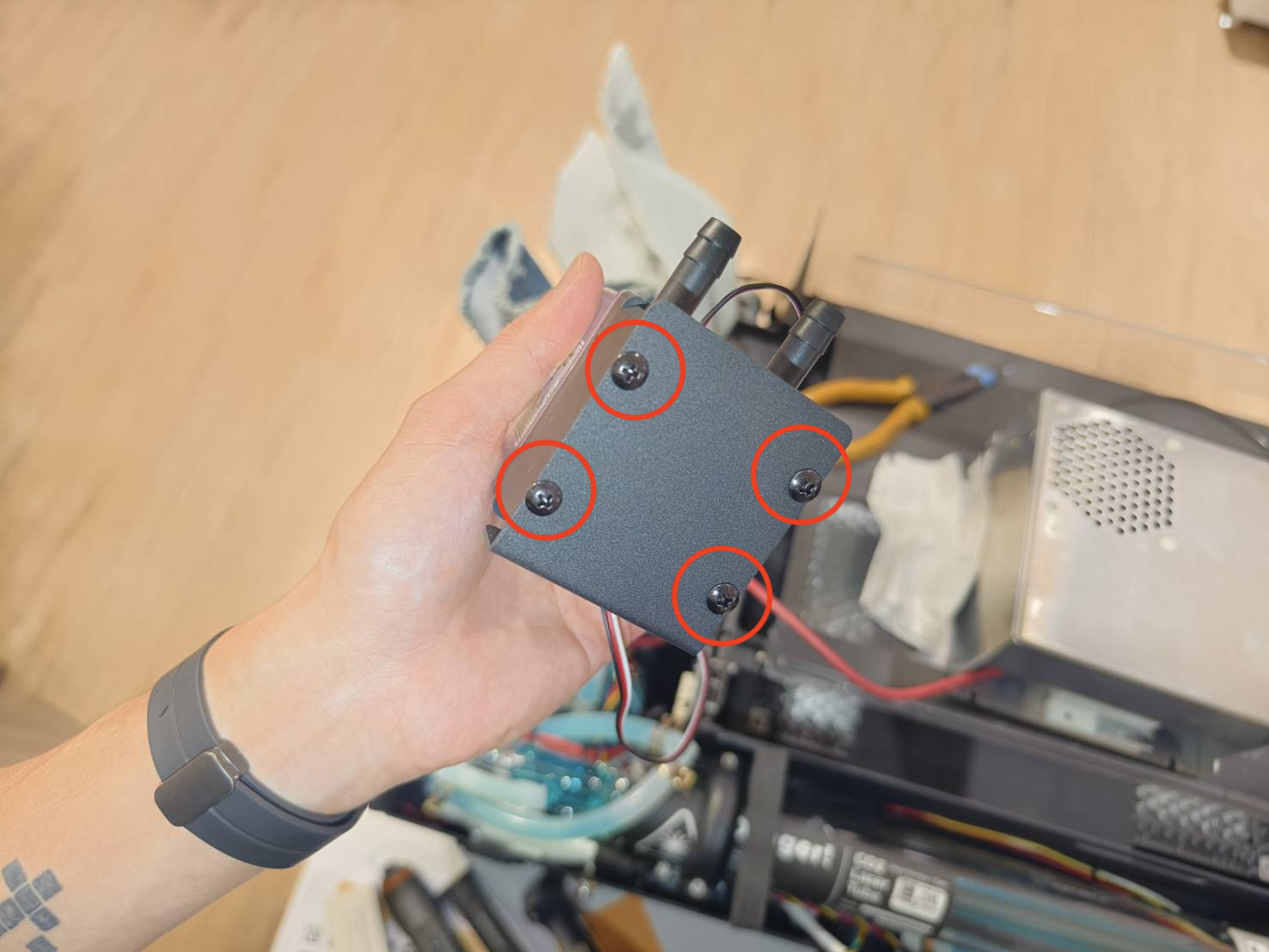

• Retireu el seient de la bomba.



Pas 12

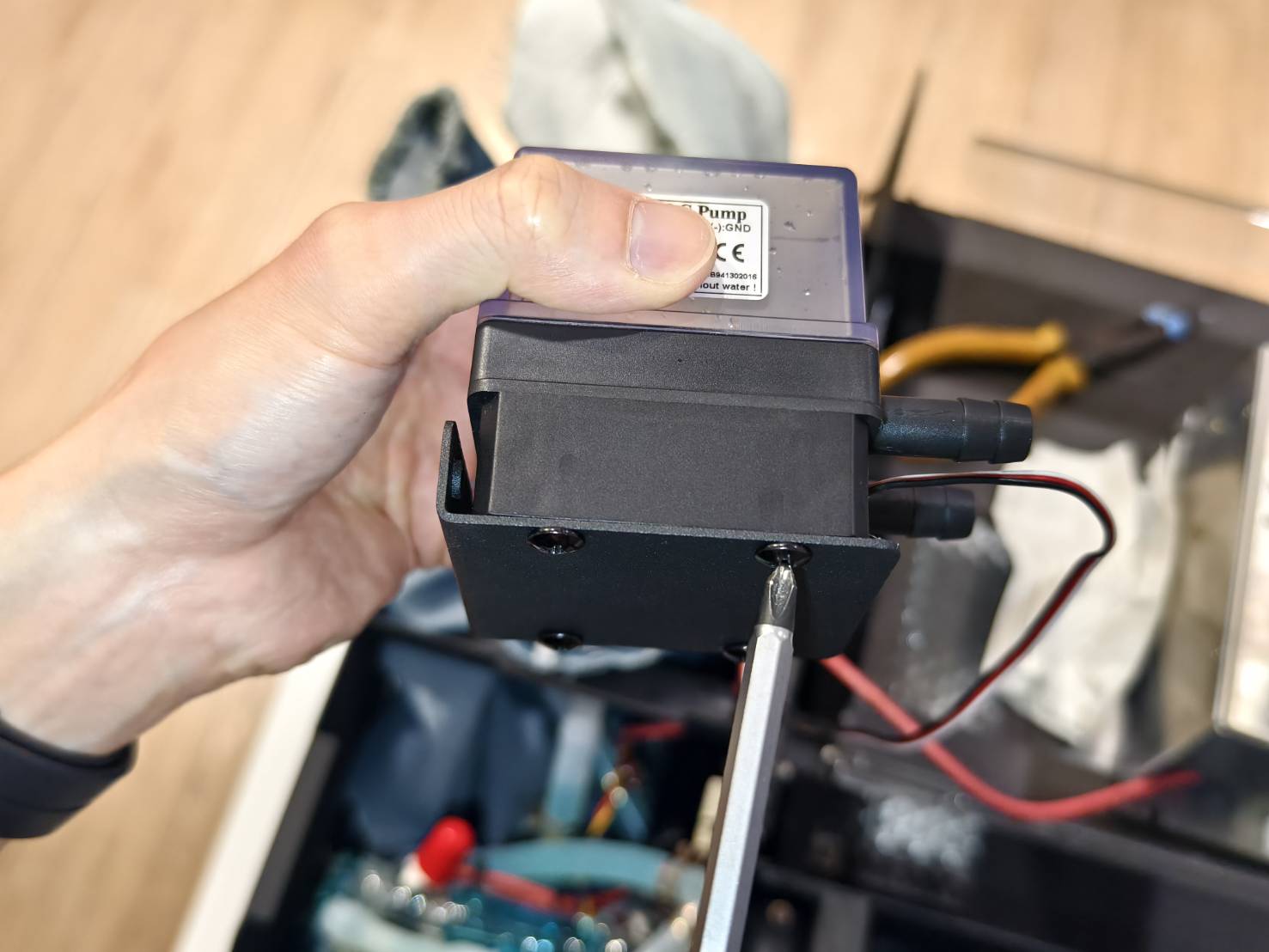

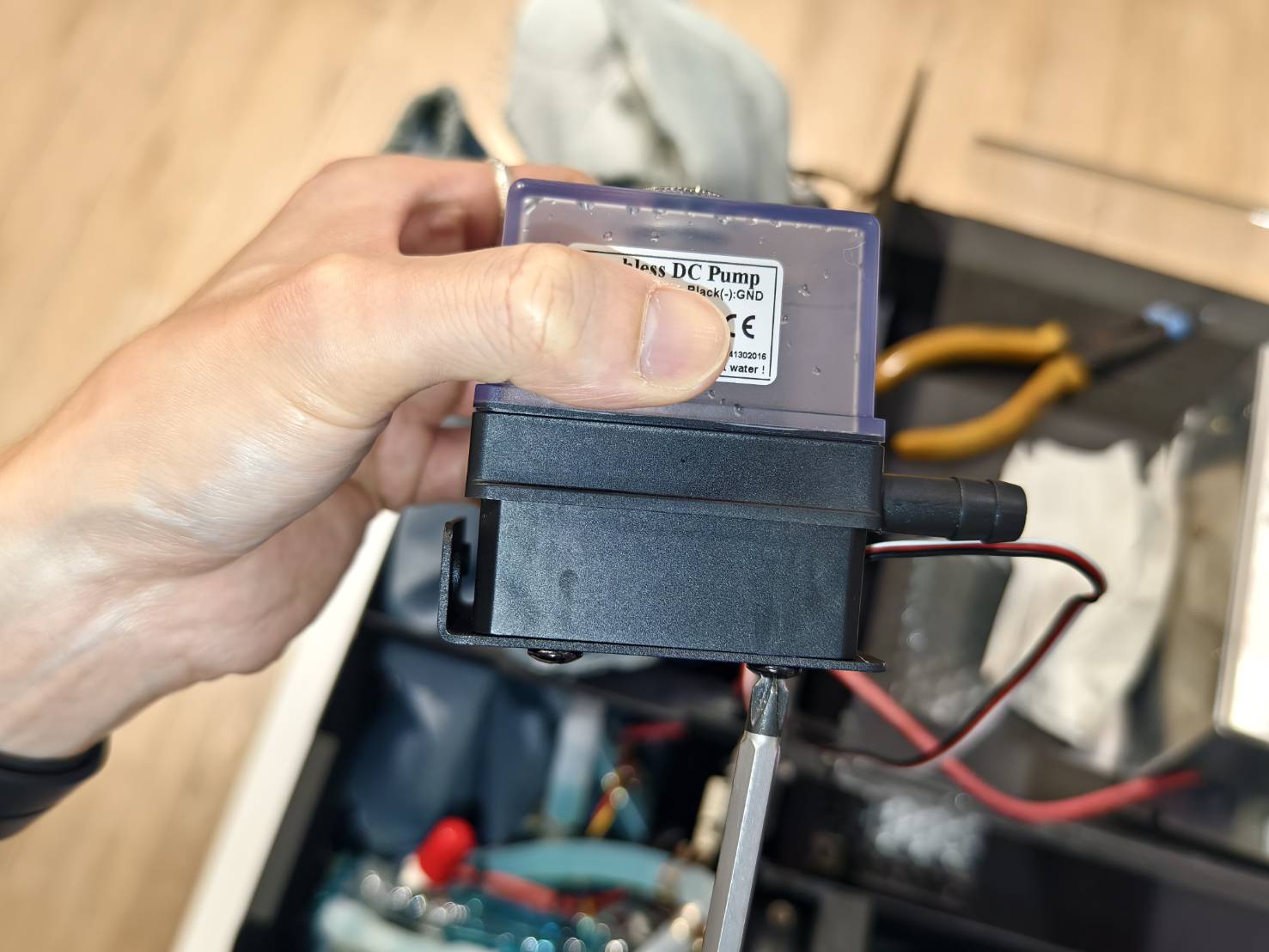

Torneu a instal·lar el seient a la nova bomba d'aigua.

Pas 13

• Connecteu les mànegues d'aigua a la nova bomba d'aigua.

• Si observeu que la mànega d'aigua està doblegada com es mostra al vídeo, proveu de girar-la per desdoblar-la.

Pas 14

• Retireu els draps i cargoleu la bomba d'aigua al bastidor.

• Connecteu el cable de la bomba a la placa base.

Pas 15

Col·loqueu la font d'alimentació del làser a la seva posició.

Pas 16

Fixeu la font d'alimentació amb els quatre cargols.

Pas 17

Connecteu els cables a la font d'alimentació del làser.

Pas 18

Connecteu el cable Type-C a la placa base. Assegureu-vos que el punt blanc del cable estigui orientat cap avall.

Pas 19

Torneu a instal·lar la coberta metàl·lica frontal. Assegureu-vos que el punt blanc del cable Type-C estigui orientat cap amunt, tal com es mostra al vídeo.

Pas 20

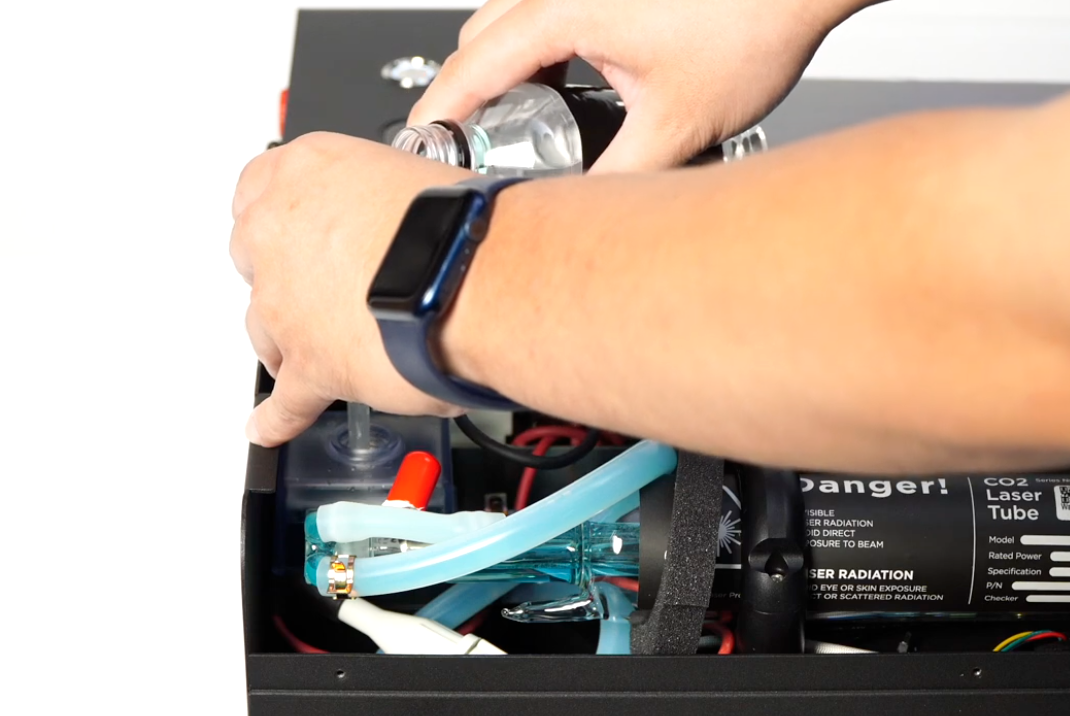

Afegiu aigua al sistema.
[4-8 Cooling Water Replacement]
