Passos de manteniment: Si el material de gravat és paper o fusta, és més probable que causi que la pols i l'oli de quitrà s'enganxin als miralls reflectors. Podeu utilitzar bastonets de cotó amb una petita quantitat d'alcohol per netejar i netejar fins que la superfície del mirall estigui lliure de taques.

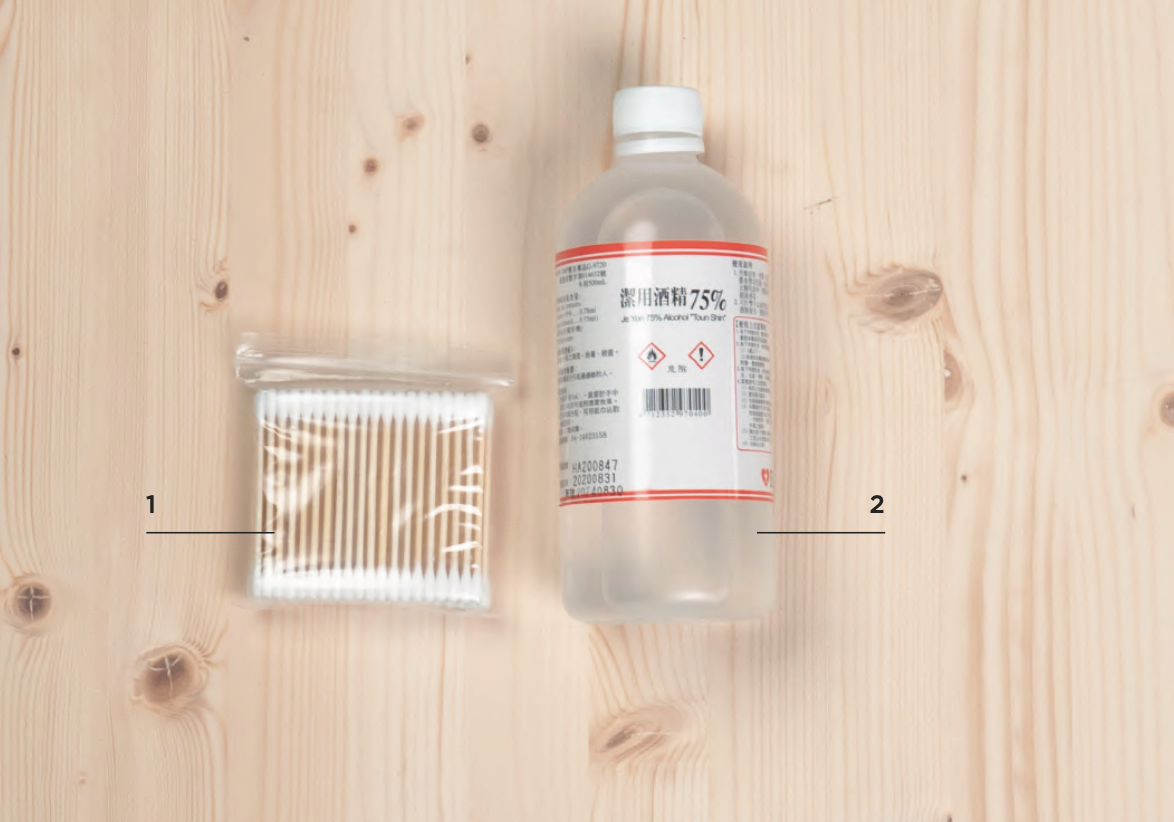

Elements de preparació:
1 | Bastonet de cotó
2 | Alcohol del 75% al 99%
Hi ha 3 miralls reflectors, 1 lent d'enfocament i 1 lent de sortida del tub làser que s'han de netejar a la beambox, i les seves posicions es mostren a la imatge.
Passos de manteniment:

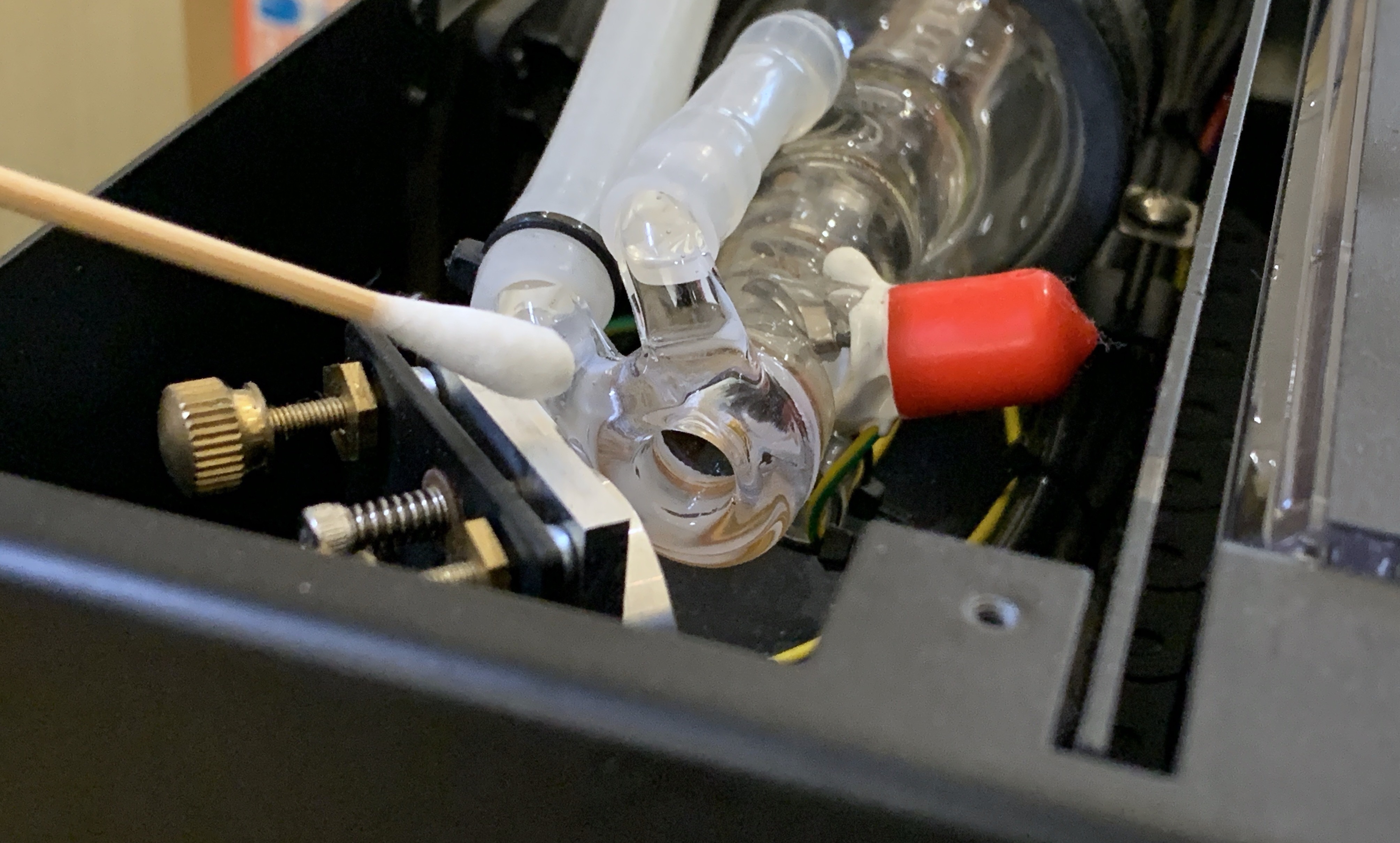

1. Netegeu la lent de sortida del tub làser: La lent de sortida del tub làser està situada al costat de baixa pressió del tub làser (a prop del 1r mirall). Podeu obrir la tapa posterior i netejar-la com es mostra a continuació.
2. Netegeu el primer mirall reflector: El primer mirall reflector està situat al costat esquerre del tub làser mirant cap al xassís. Podeu obrir la tapa posterior o netejar-la des del forat frontal. Com es mostra a continuació.

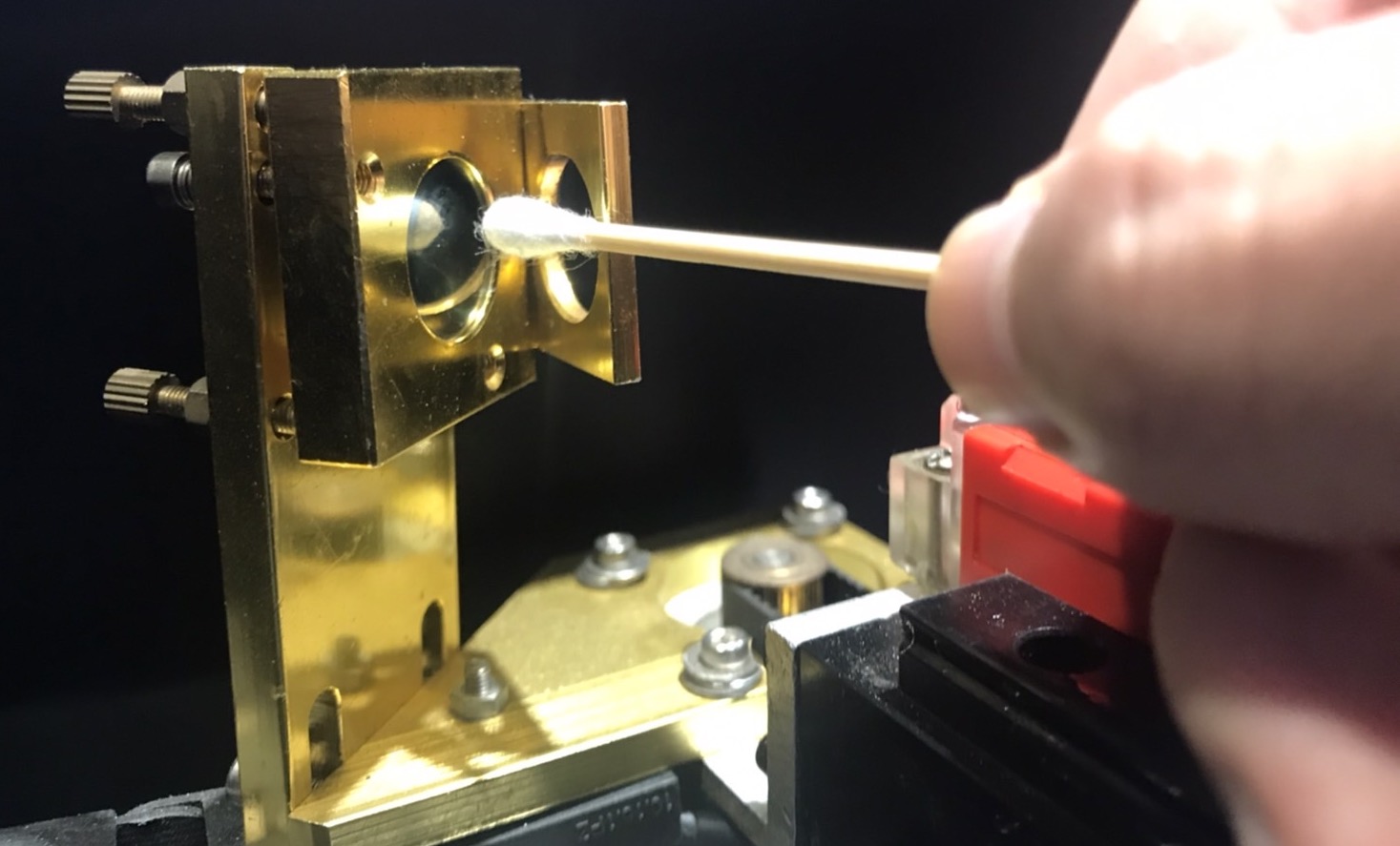

3. Netegeu el segon mirall reflector: El segon mirall reflector està situat a la guia esquerra de l'eix Y mirant cap al xassís.

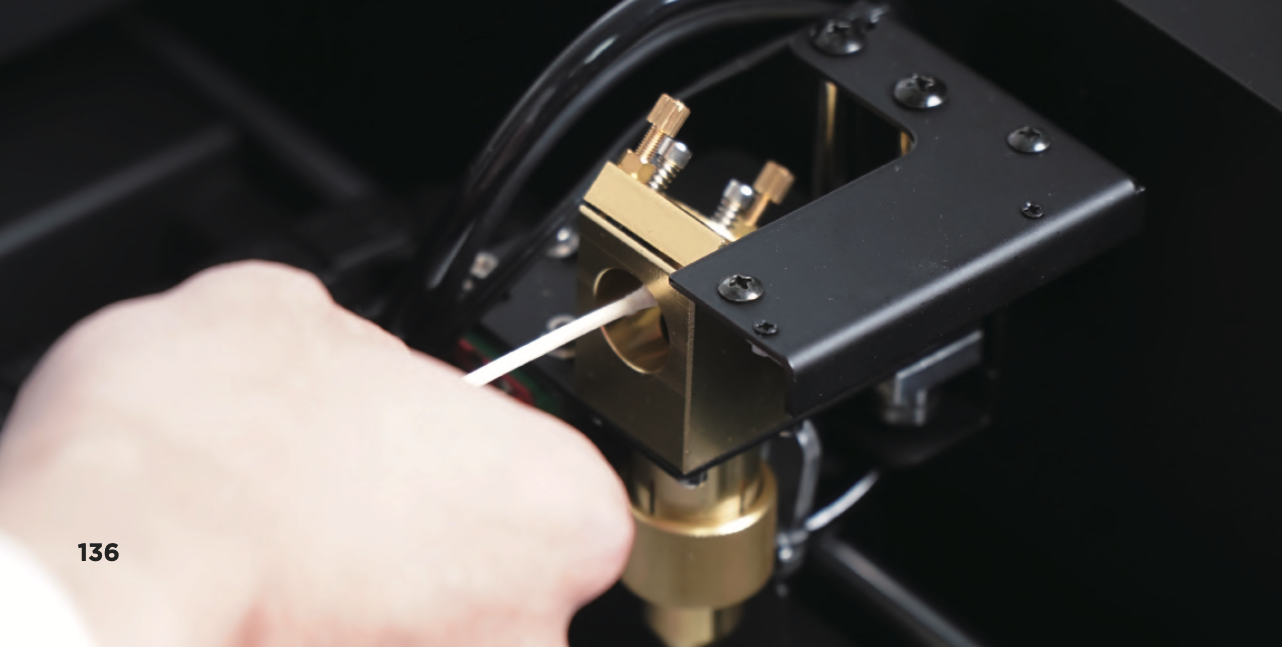

4. Netegeu el tercer mirall reflector: El tercer mirall reflector es troba al suport triangular daurat del mirall que es troba al carril lineal de l'eix X.
5. Netegeu la lent d'enfocament: La lent d'enfocament es troba sota el tercer mirall reflector, dins del capçal làser.

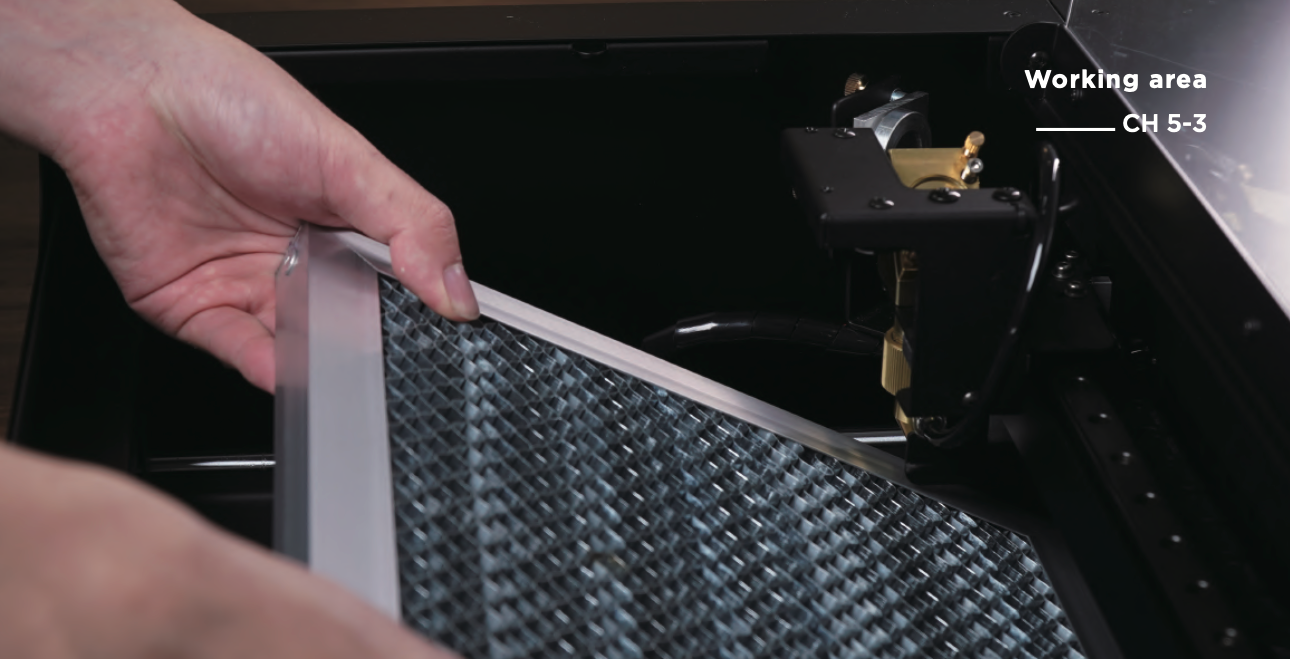

a. Traieu la taula de bresca >

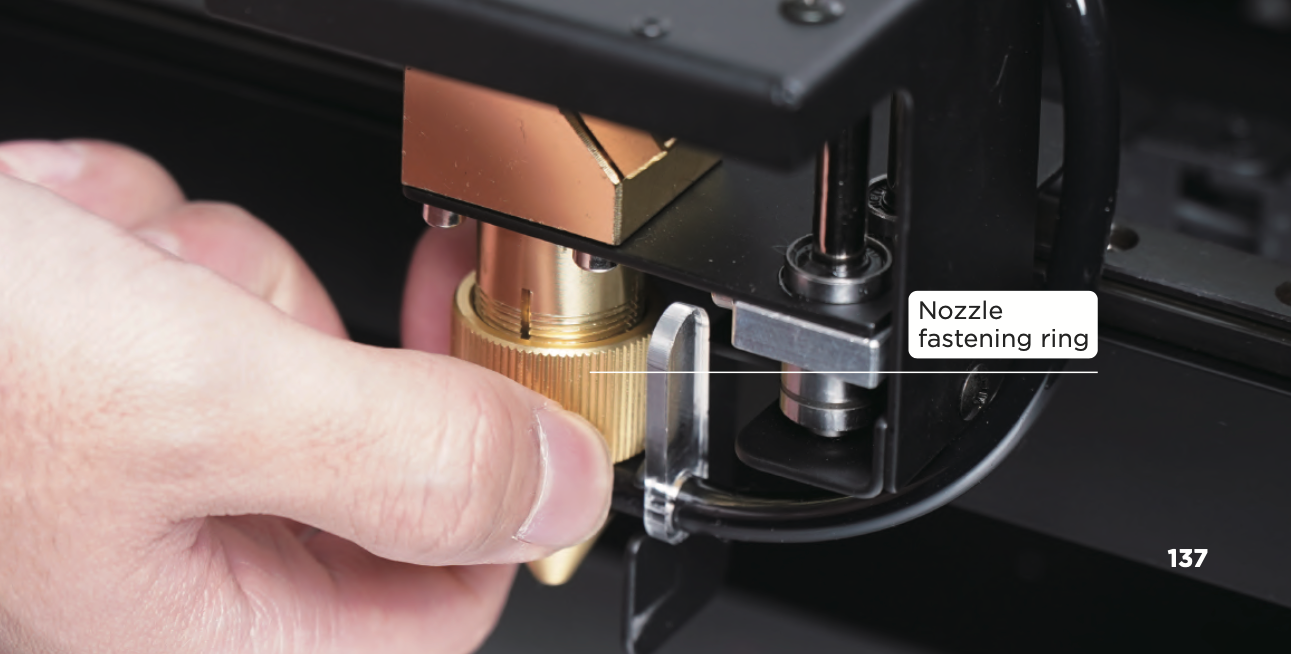

b. Desenrosqueu l'anell de fixació de la tovera en sentit horari >

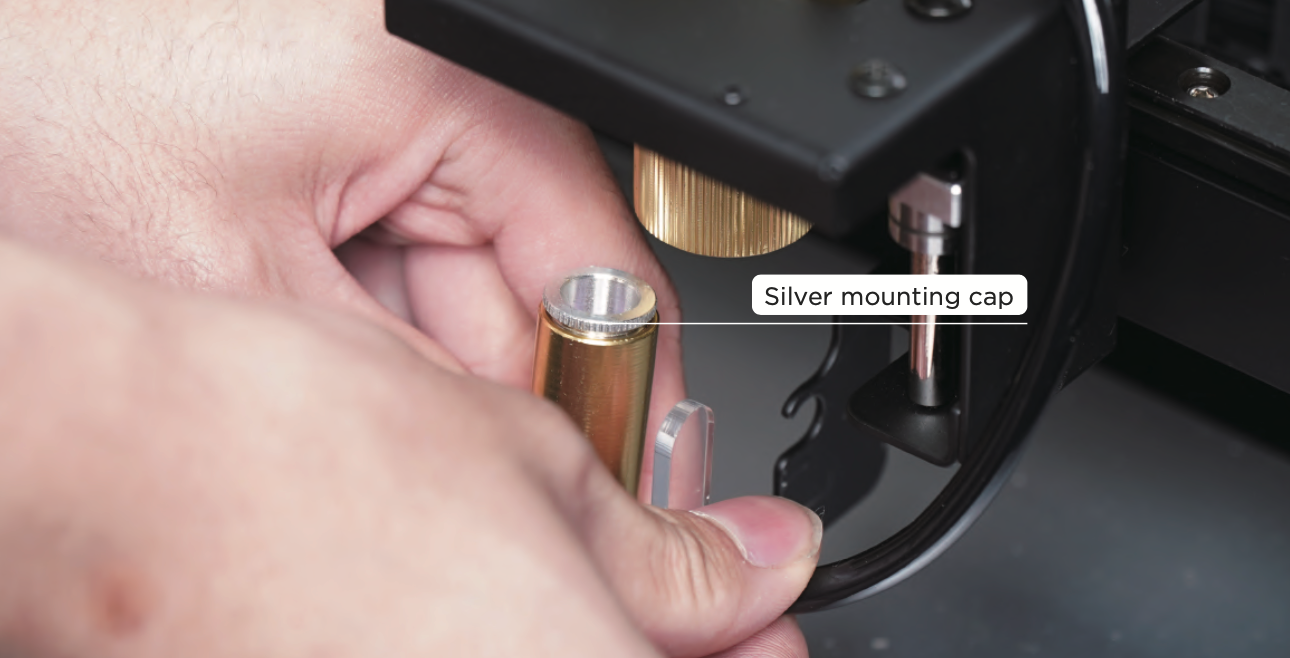

c. Traieu el capçal làser i gireu la tapa de muntatge platejada en sentit antihorari (utilitzeu unes alicates de punta fina si cal) >

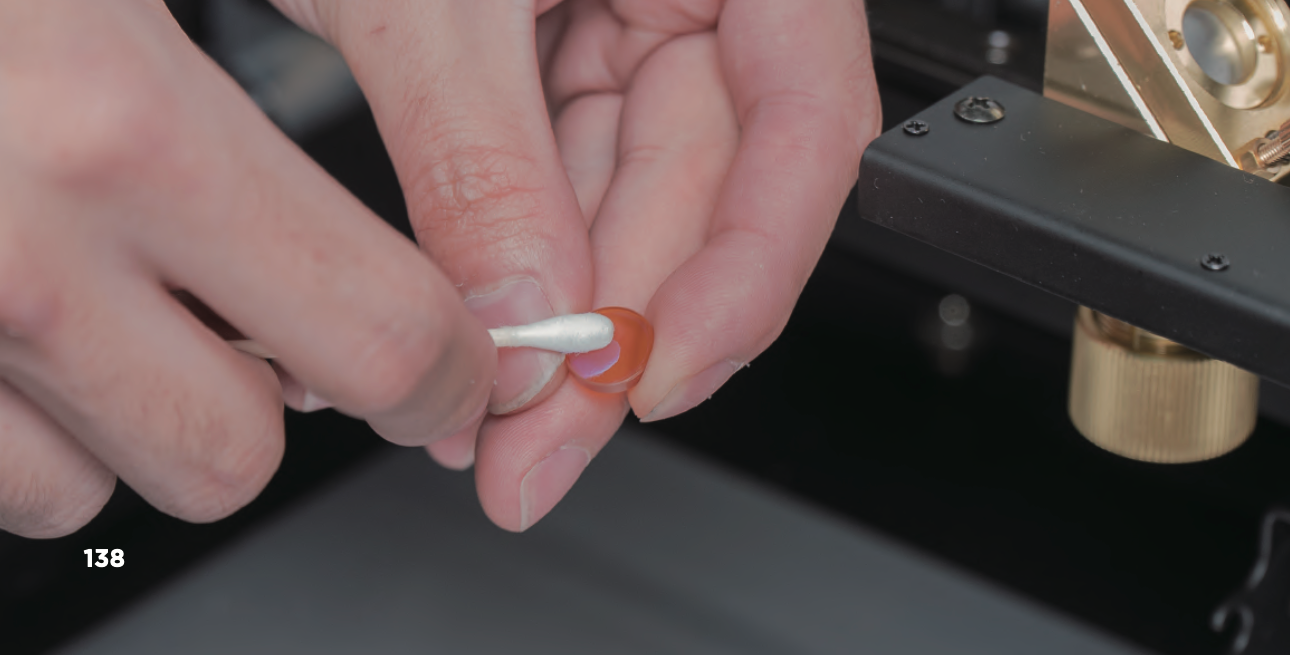

d. Traieu la lent d'enfocament i netegeu-la.

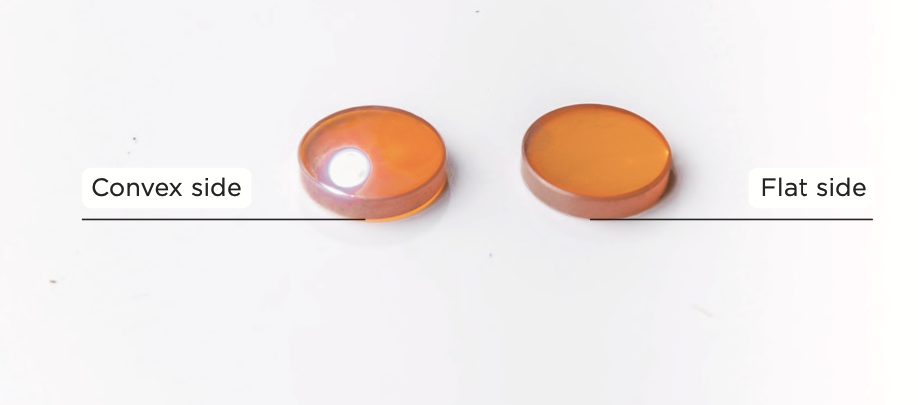

6. Torneu a col·locar la lent d'enfocament: La lent té una orientació, el costat convex mira cap amunt i el costat pla mira cap avall.
(Aguanteu la vora de la lent d'enfocament a la mà i mireu cap a la lent, podreu veure-us reflectits al costat convex però no al costat pla.)
