4-2 Ajust del desplaçament del capçal làser

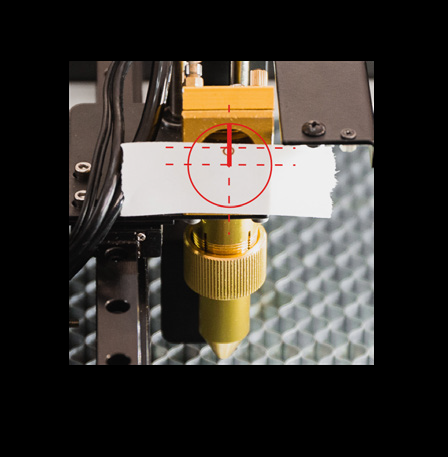

Objectiu: El punt de l'anell metàl·lic ha d'estar a la línia central vertical de l'anell. El punt ha d'estar per sobre del punt central de l'anell.

Instruccions:
1. Moveu manualment el capçal làser al centre de l'àrea de treball. Tanqueu la porta i premeu "Pols làser".
2. Comproveu si el punt ha caigut a la línia central vertical de l'anell. En cas afirmatiu, aneu al pas 6.
3. Afluixeu els 4 cargols de cap hexagonal amb una clau Allen de 2,5 mm.
4. Moveu el capçal làser cap endavant o cap enrere en relació amb el rail. A continuació, torneu a collar els 4 cargols.
5. Premeu "Pols làser" i comproveu si el punt ha caigut a la línia central vertical de l'anell. Si no és així, repetiu l'ajust dels passos 3 i 4.

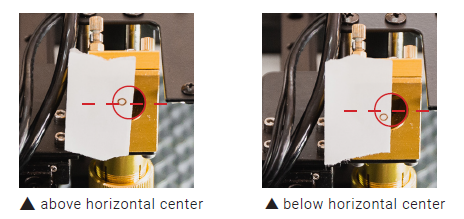

6. Comproveu si el punt se superposa o està per sobre de la línia central horitzontal de l'anell. En cas afirmatiu, passeu a "Ajust del tercer mirall".

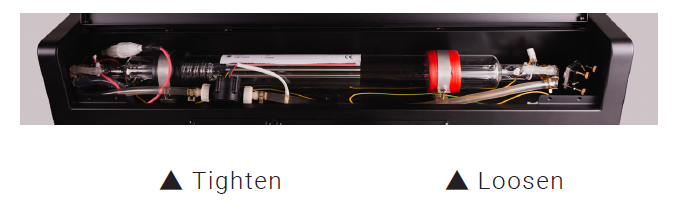

7. Si l'alçada està per sota de la línia central, ajusteu els cargols del suport del tub làser. Afluixeu el suport del costat de sortida del feix làser i colleu l'altre costat.

Comproveu si el punt se superposa o cau per sobre de la línia central. Si la posició del suport del tub làser s'ajusta amb freqüència, pot ser necessari reajustar el primer i el segon mirall.

Descripció:

Quan s'alinea el camí òptic del 2n al 3r mirall, si el punt està per sota del centre, seguiu aquestes instruccions per ajustar-lo.

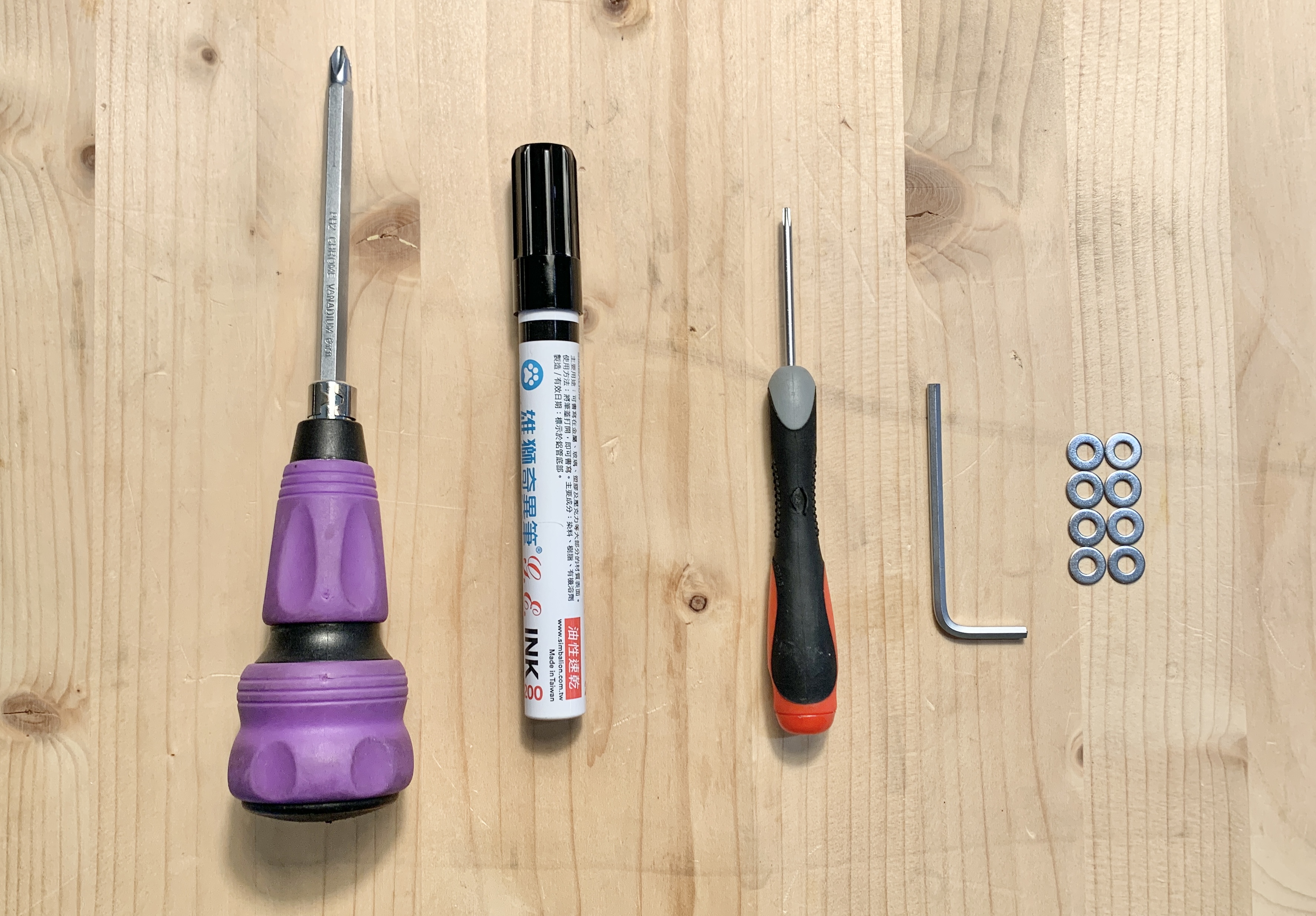

Eines:

1. Tornavís Phillips
2. Retolador
3. Tornavís Torx T8
4. Clau Allen de 3 mm
5. Junta M4*8

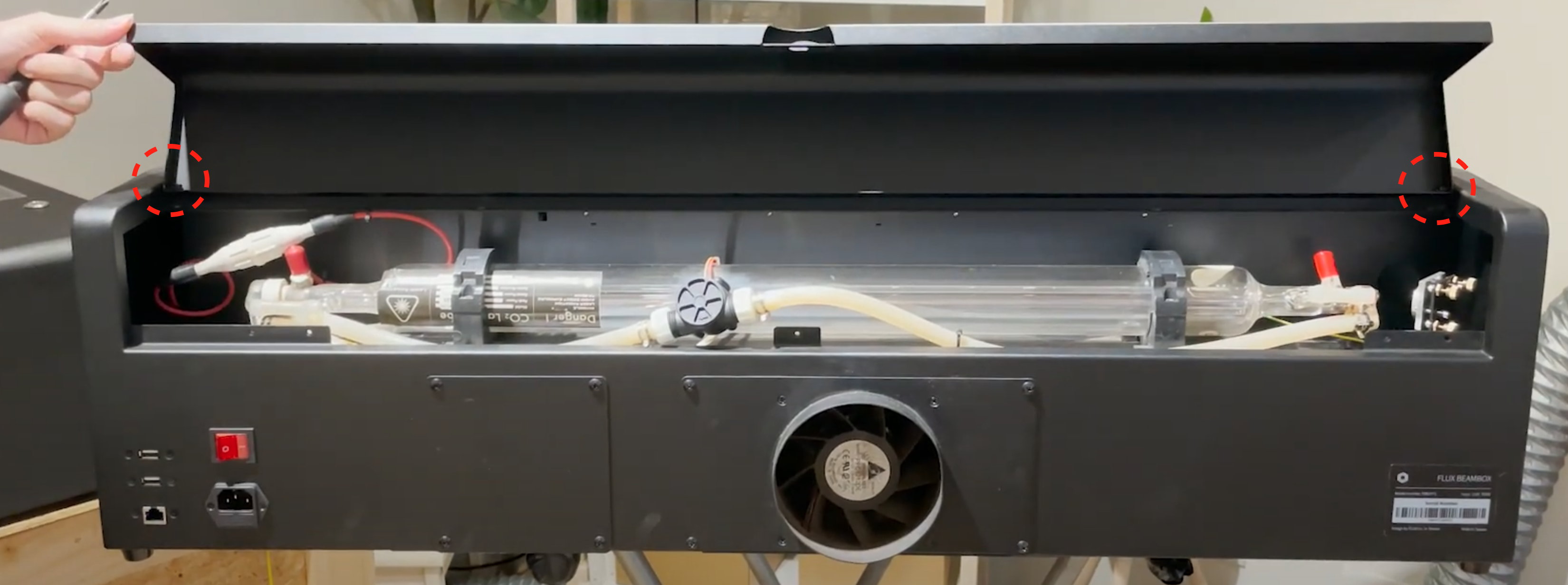

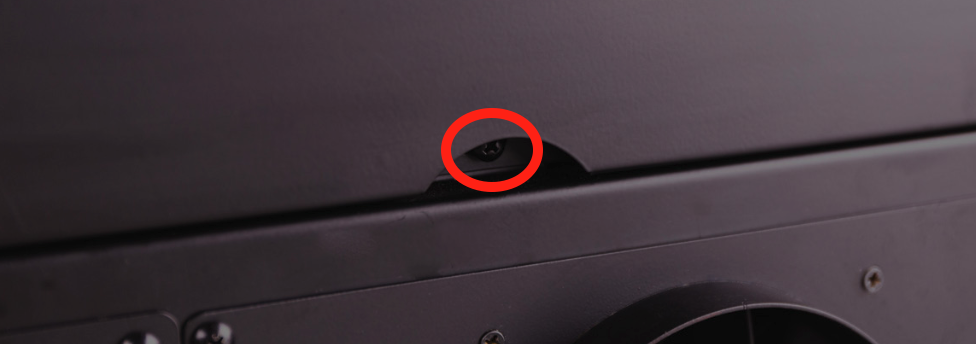

Pas 1 - Apagueu la màquina i retireu la coberta posterior

Utilitzeu el tornavís Phillips per desenroscar el cargol de la coberta posterior.

Desenrosqueu els dos cargols que fixen la coberta posterior i retireu-la.

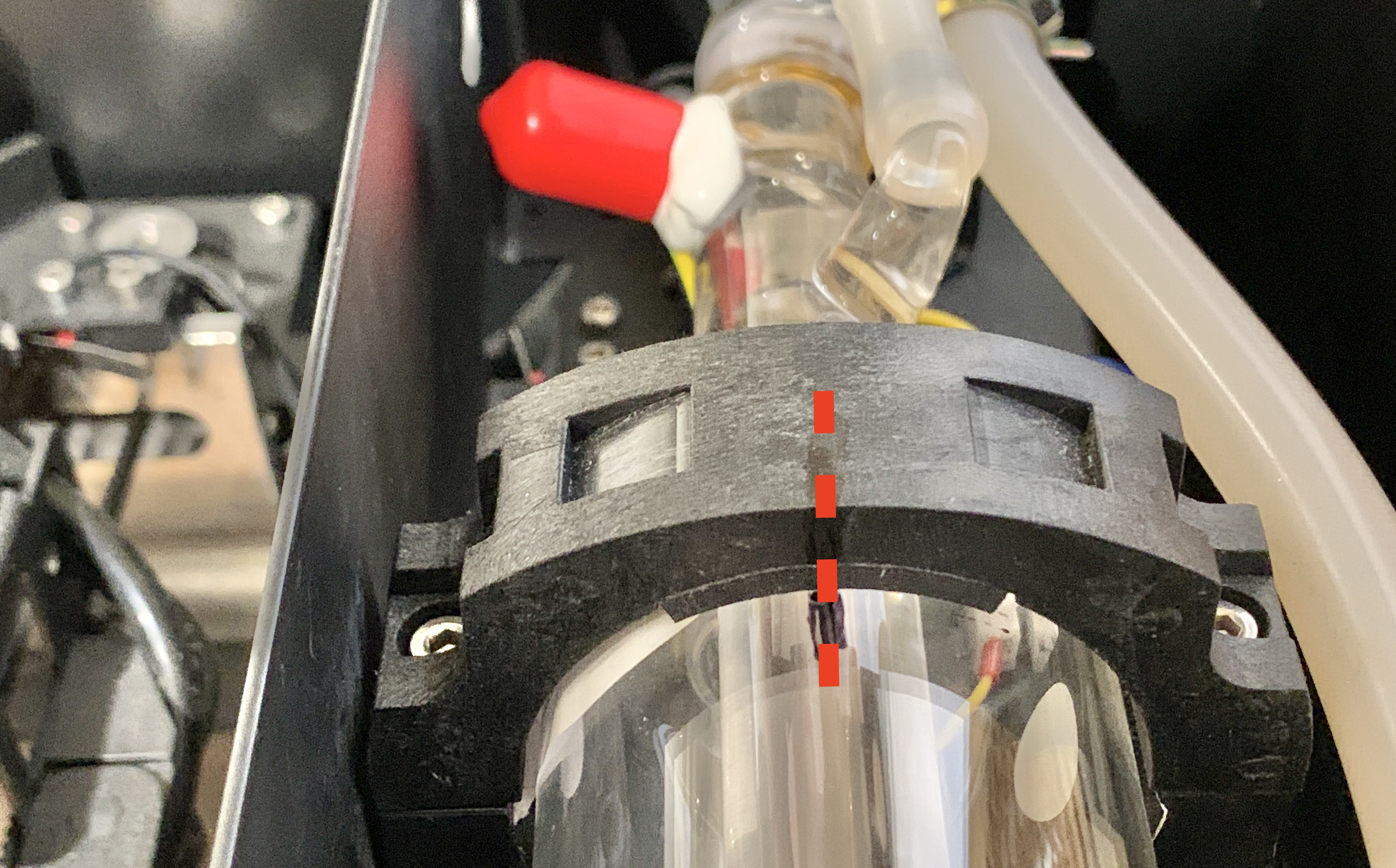

Pas 2 - Marqueu el tub làser i el suport del tub

Utilitzeu el retolador per dibuixar una línia al tub làser i al suport del tub, com es mostra a la imatge següent.

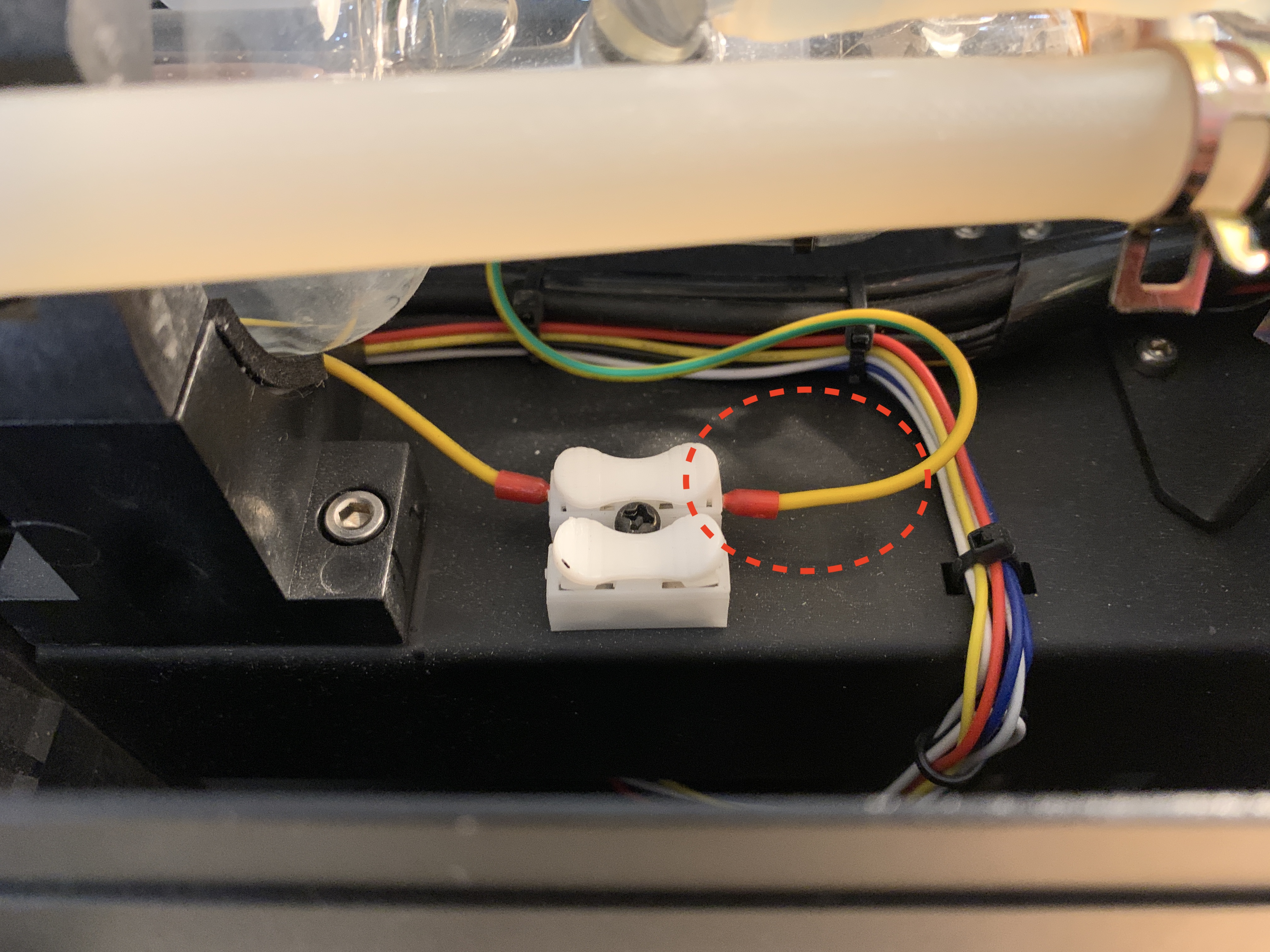

Pas 3 - Retireu el cable de baixa tensió del tub làser

Premeu el terminal blanc de l'extrem de baixa tensió per treure el cable de baixa tensió.

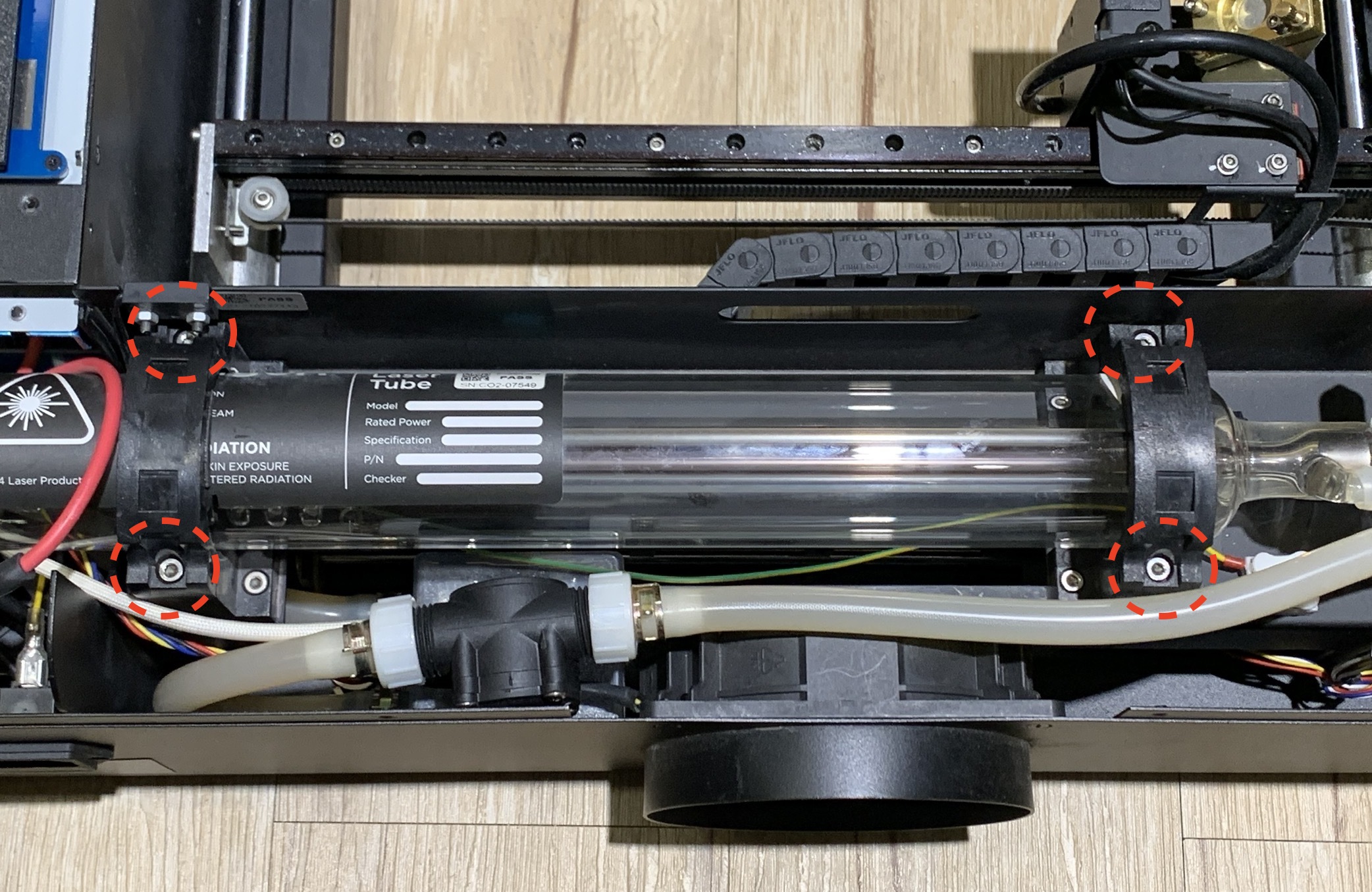

 Pas 4 - Traieu el suport del tub làser per treure el tub làser

Utilitzeu la clau Allen de 3 mm per desenroscar els quatre cargols de la tapa del suport del tub làser.

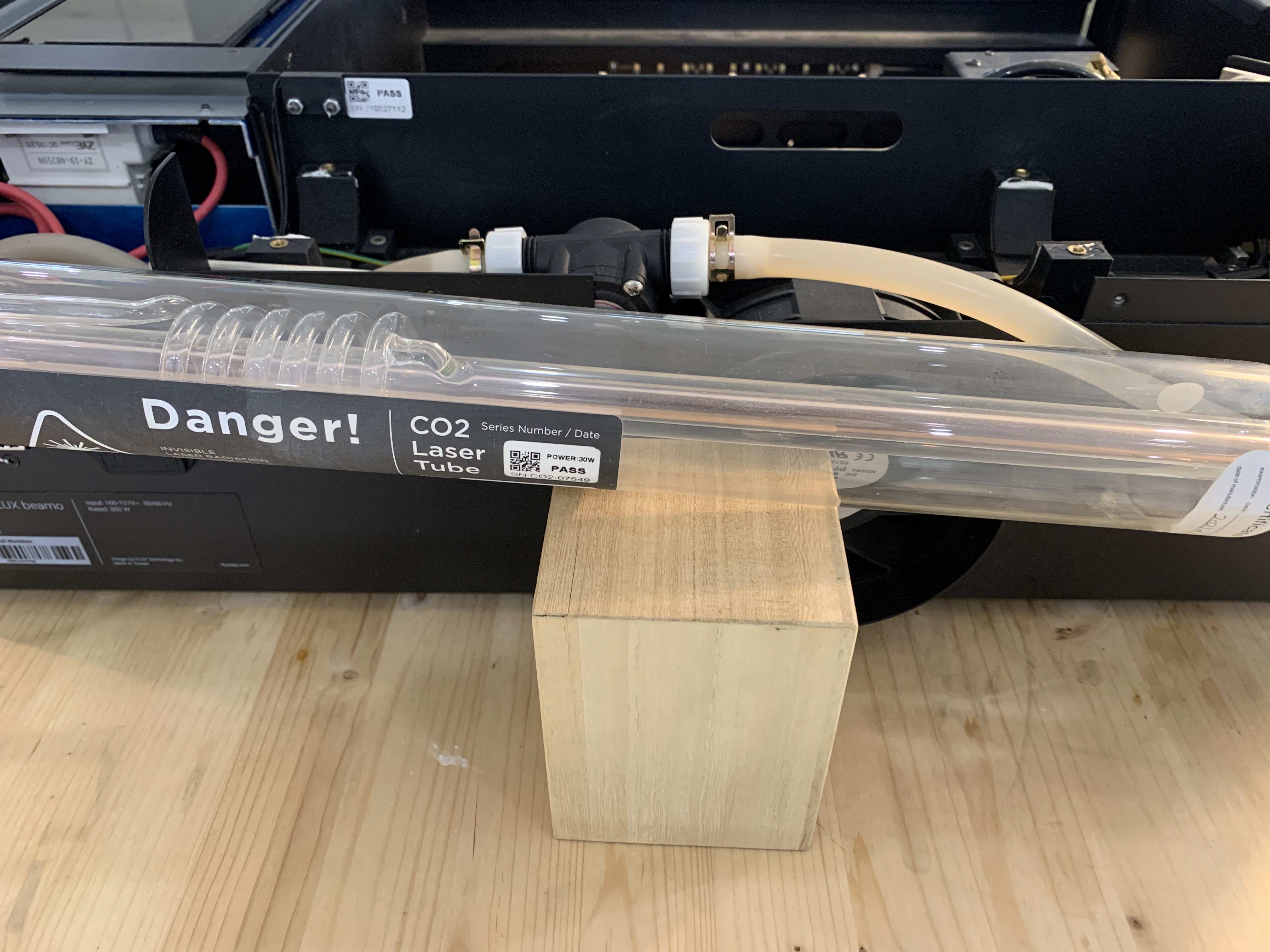

Traieu el tub làser i col·loqueu-lo sobre un element de suport per sostenir-lo.

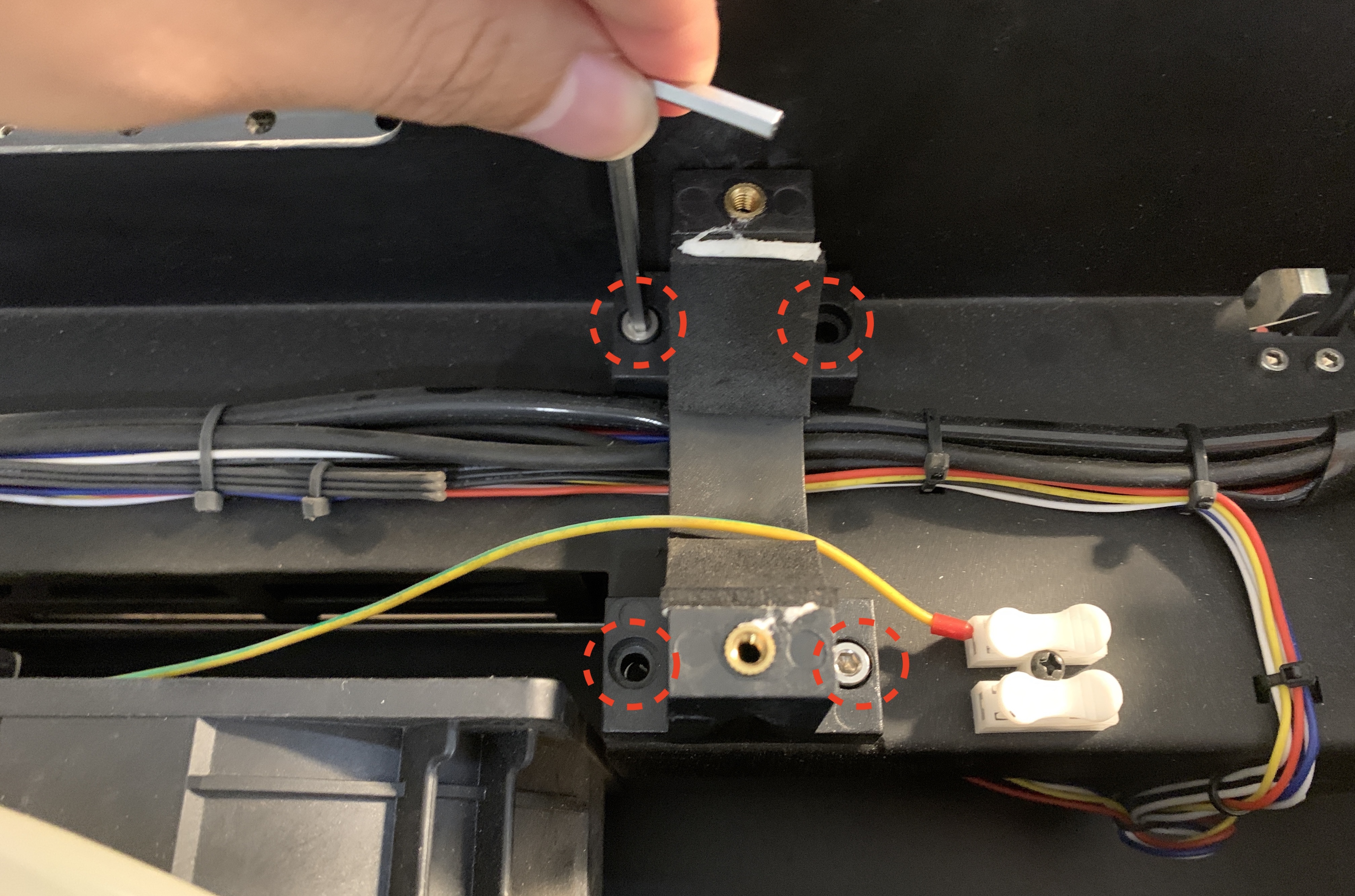

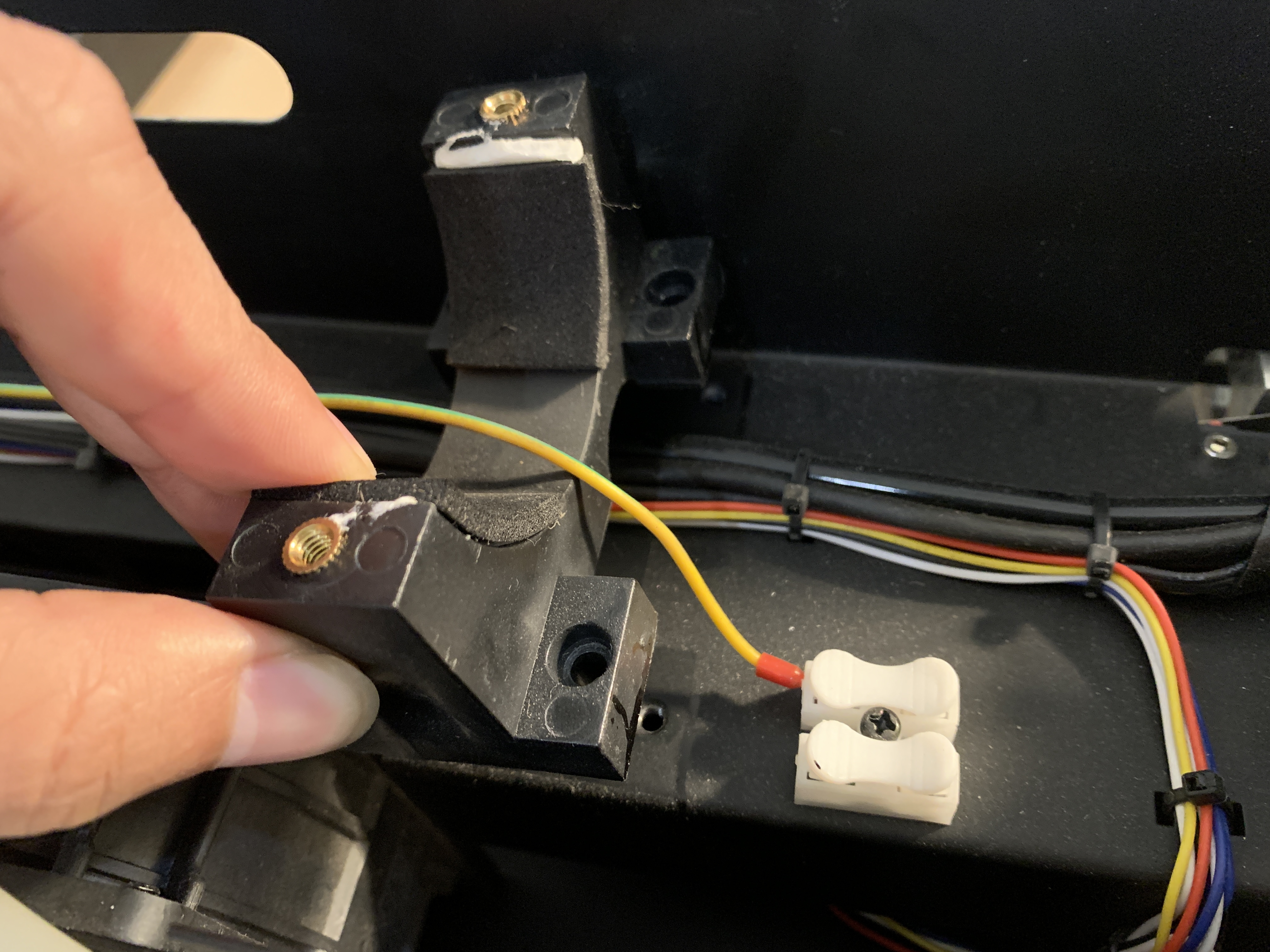

Pas 5 - Traieu el suport del tub làser de l'extrem de baixa tensió

Utilitzeu la clau Allen de 3 mm per desenroscar els quatre cargols del suport del tub làser i traieu-lo.

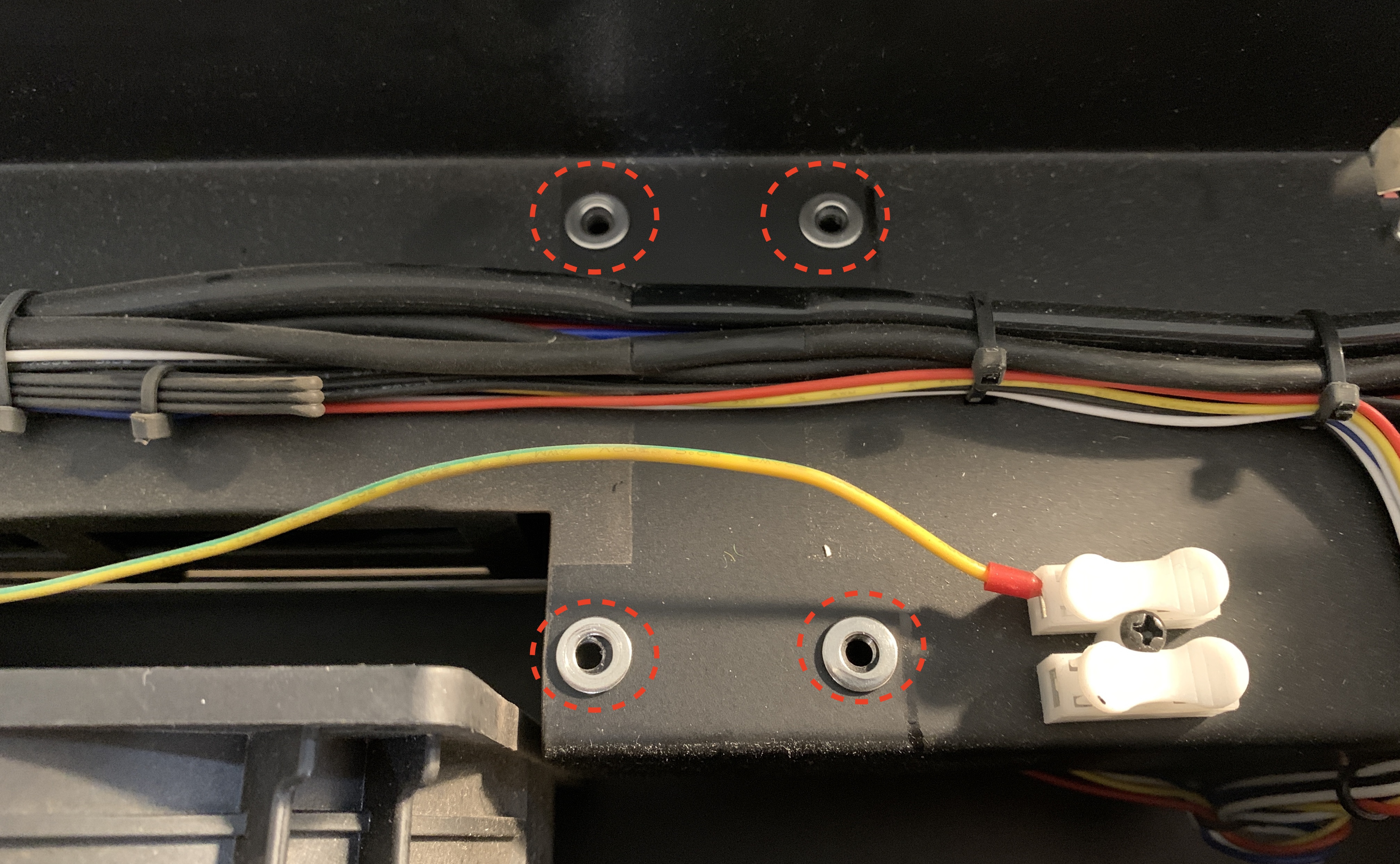

Pas 6 - Col·loqueu les volanderes

Col·loqueu les vuit volanderes apilades de dues en dues i per sobre dels forats dels cargols.

Pas 7 - Instal·leu el suport del tub làser

Instal·leu el suport del tub làser en la mateixa direcció i fixeu els cargols amb la clau Allen de 3 mm.

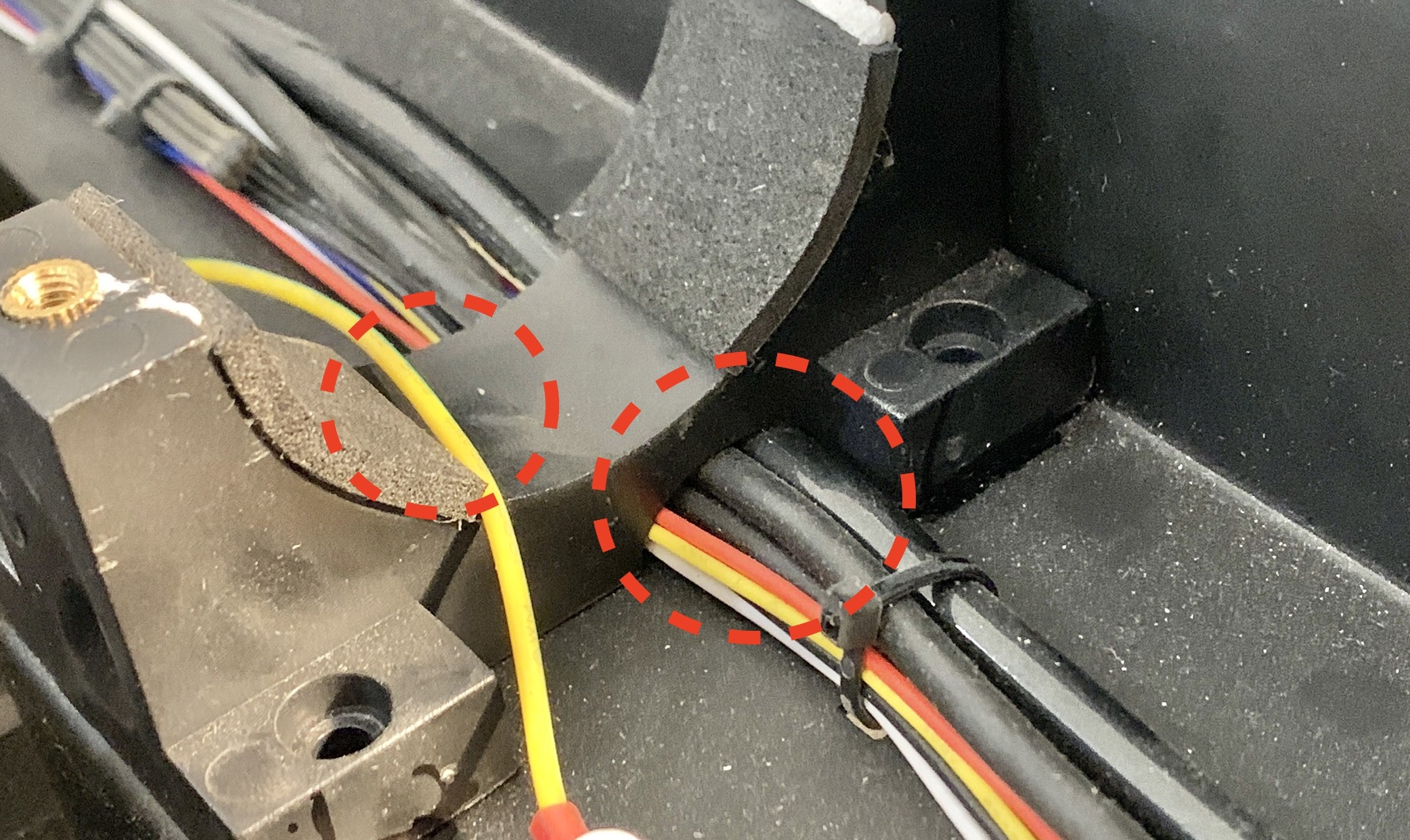

⚠︎ No extrudiu els cables.

Pas 8 - Instal·leu el tub làser

Instal·leu el tub làser i alineeu la marca.

Utilitzeu la clau Allen de 3 mm per cargolar els quatre cargols de la tapa del suport del tub làser.

Pas 9 - Instal·leu el cable de baixa tensió del tub làser

Pas 10 - Instal·leu la tapa posterior

Cargoleu els dos cargols que fixen la tapa posterior.

Utilitzeu el tornavís Phillips per cargolar la tapa posterior.

Pas 11 - Engegueu la màquina i comproveu el punt del tercer mirall

Comproveu si el punt està al centre horitzontal o per sobre.

Determineu el resultat i la propera acció a realitzar:

• Si el punt està per sobre del centre horitzontal >> Aneu a 4-1 Ajust del camí òptic
• Si el punt encara està per sota del centre horitzontal >> Aneu a Pas 1 i col·loqueu més volanderes a Pas 6.
• Si el punt està al centre horitzontal >> Problema resolt
