Freqüència recomanada
Un cop al mes.
Quan s'ha de comprovar?
1. La primera vegada és desembalar després d'un transport de llarga distància.
2. Després de la substitució del tub làser.
3. Per al manteniment regular, es recomana comprovar un cop al mes.
4. Tenir problemes per tallar o gravar.

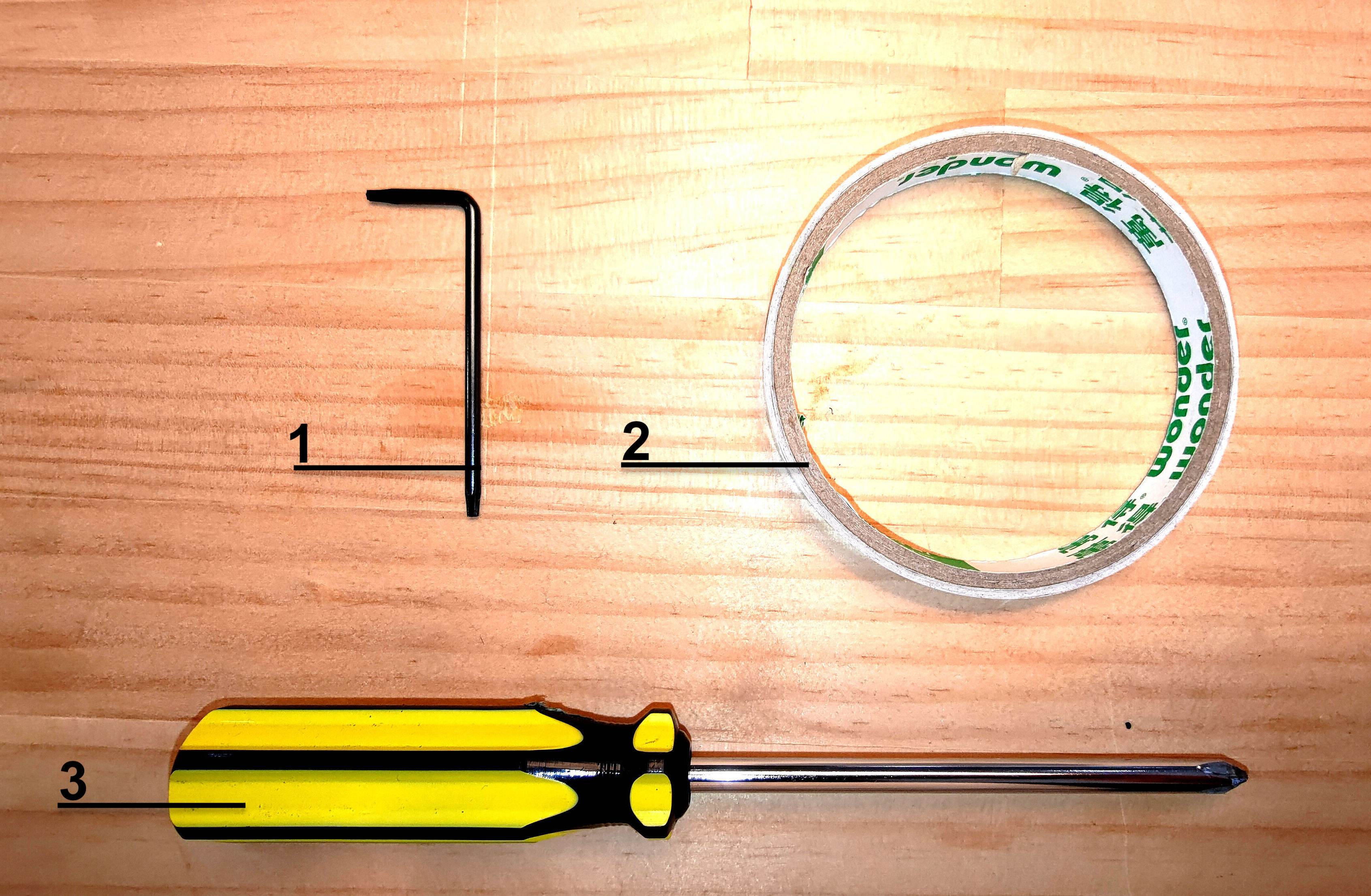

Preparació
Cinta adhesiva de doble cara i tornavís Phillips (per a la sèrie Beambox).
Pas 1 - Aprendre a fer un pols
- Encendre la màquina.
- Tancar la tapa.
- Entrar al mode de manteniment i esperar fins que el procés de posicionament estigui fet.
- Trobar el botó de pols.
- Una premuda = un pols, dues premudes = dos polsos, i així successivament.
Pas 2 - Obriu la tapa posterior
Utilitzeu el tornavís Phillips per desenroscar el cargol sobre el ventilador a la part posterior de la màquina, i la coberta posterior es podrà obrir després.
Pas 3 - Conèixer les ubicacions
- Si us plau, familiaritzeu-vos amb les ubicacions:
- Primer mirall reflector
- Segon mirall reflector
- Tercer mirall reflector
- 7 ubicacions del llit on es mourà el capçal làser durant la comprovació.
Pas 4 - Netegeu tots els miralls i lents d'enfocament
Si us plau, seguiu les instruccions de l'enllaç següent per netejar tots els miralls i lents.
Beambox: Neteja de miralls i lents
Pas 5 - Comproveu el punt làser al 1r mirall
Aquest pas és per comprovar si el tub làser i la màquina estan en bones condicions.
Visió general del pas:

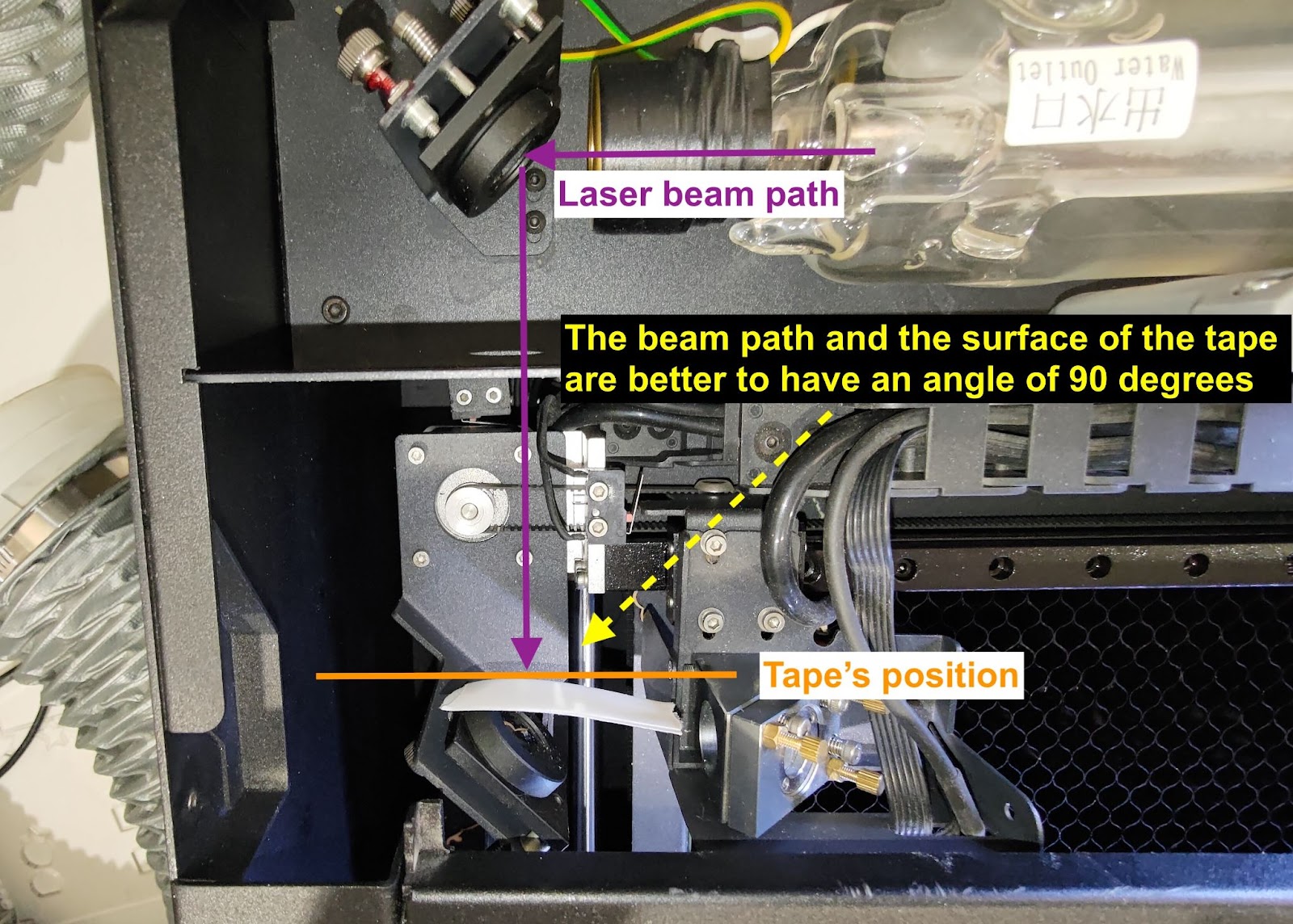

Pas 6-1 - Col·locació de cinta i fer polsos
Poseu una cinta de doble cara de dues capes al 1r mirall, tanqueu la coberta posterior, i feu cinc polsos.
Pas 6-2 - Comproveu la forma del punt a la cinta
La forma és bona si és el més rodona possible, i la primera peça de cinta de doble cara del davant hauria d'estar cremada.
Bon exemple:
Mal exemple:
Pas 6-3 - Recolliu la cinta del 1r mirall
Poseu la cinta del 1r mirall en un tros de paper. Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 6-4 - Resolució de problemes i informes
Si el vostre punt no és rodó, no és fort o és similar als mals exemples anteriors, augmenteu la potència a x2.0 i comproveu si millora:
-
Si el punt es fa més fort, indica que el tub làser pot haver disminuït, encara podeu acabar el procés amb una potència augmentada, o podeu contactar amb el vostre distribuïdor local indicant que el tub pot haver disminuït.
-
Si el punt no es fa més fort o encara té una forma estranya, contacteu amb el vostre distribuïdor local per obtenir més assistència.
(Si us plau, compartiu la foto del resultat del pols al 1r mirall amb el vostre distribuïdor.)
Pas 7 - Comproveu el camí del 1r al 2n mirall
Aquest pas és per comprovar si el camí està alineat del 1r mirall al 2n mirall.
Visió general del pas:
Pas 7-1 - Creeu el primer punt per a la posició superior esquerra
Col·loqueu una cinta de dues capes al 2n mirall i moveu el capçal a la cantonada superior esquerra.
Feu tres polsos per crear el primer punt.

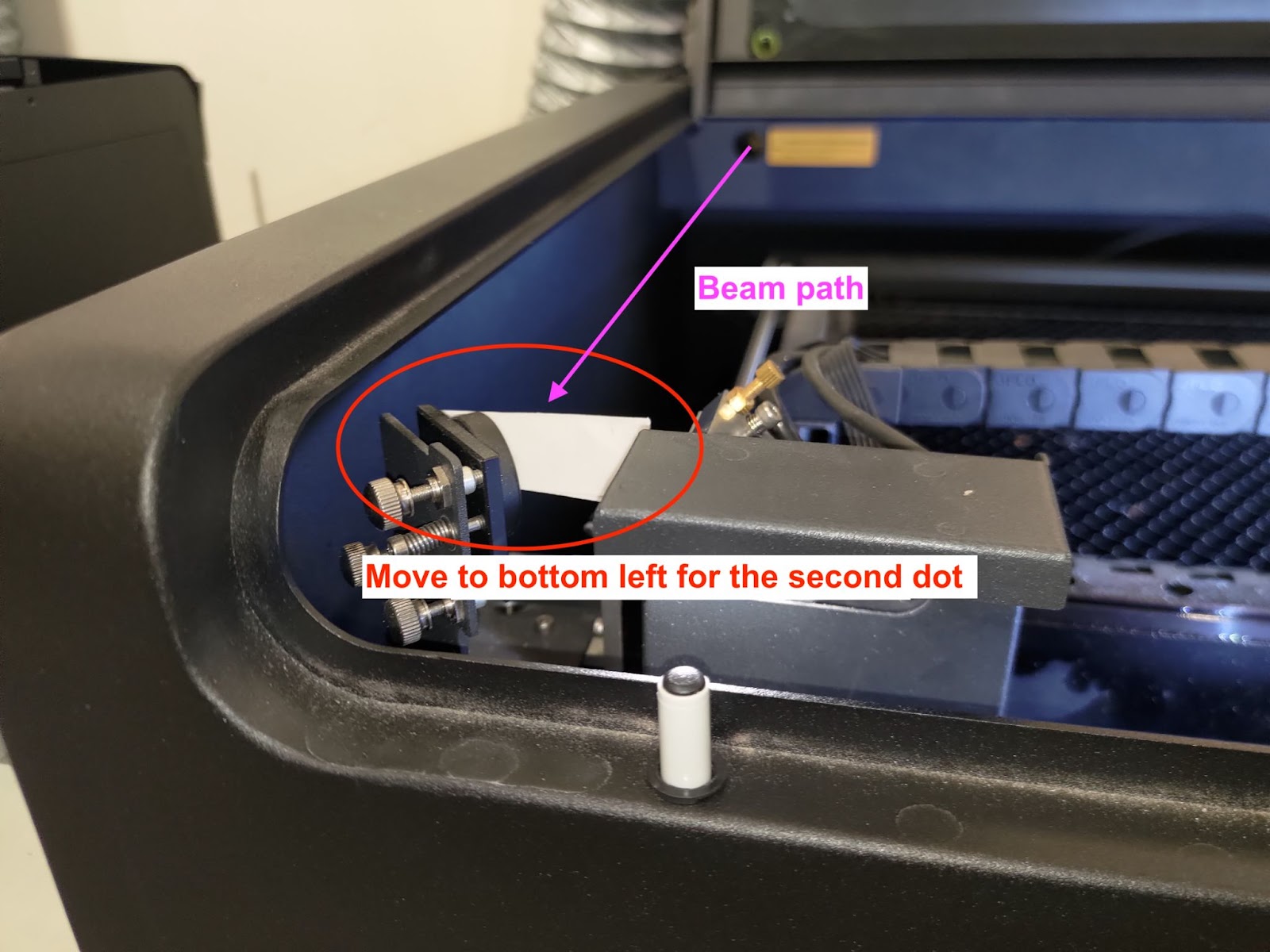

Pas 7-2 - Creeu el segon punt per a la posició inferior esquerra
Mantingueu la mateixa cinta al 2n mirall i moveu el capçal a la cantonada inferior esquerra.
Feu 3 polsos per crear el segon punt.
Si no hi ha cap punt a la posició inferior esquerra, indica que la trajectòria està desalineada dràsticament.
Si us plau, consulteu l'enllaç per realinear la trajectòria òptica. [Alineació de la trajectòria òptica]

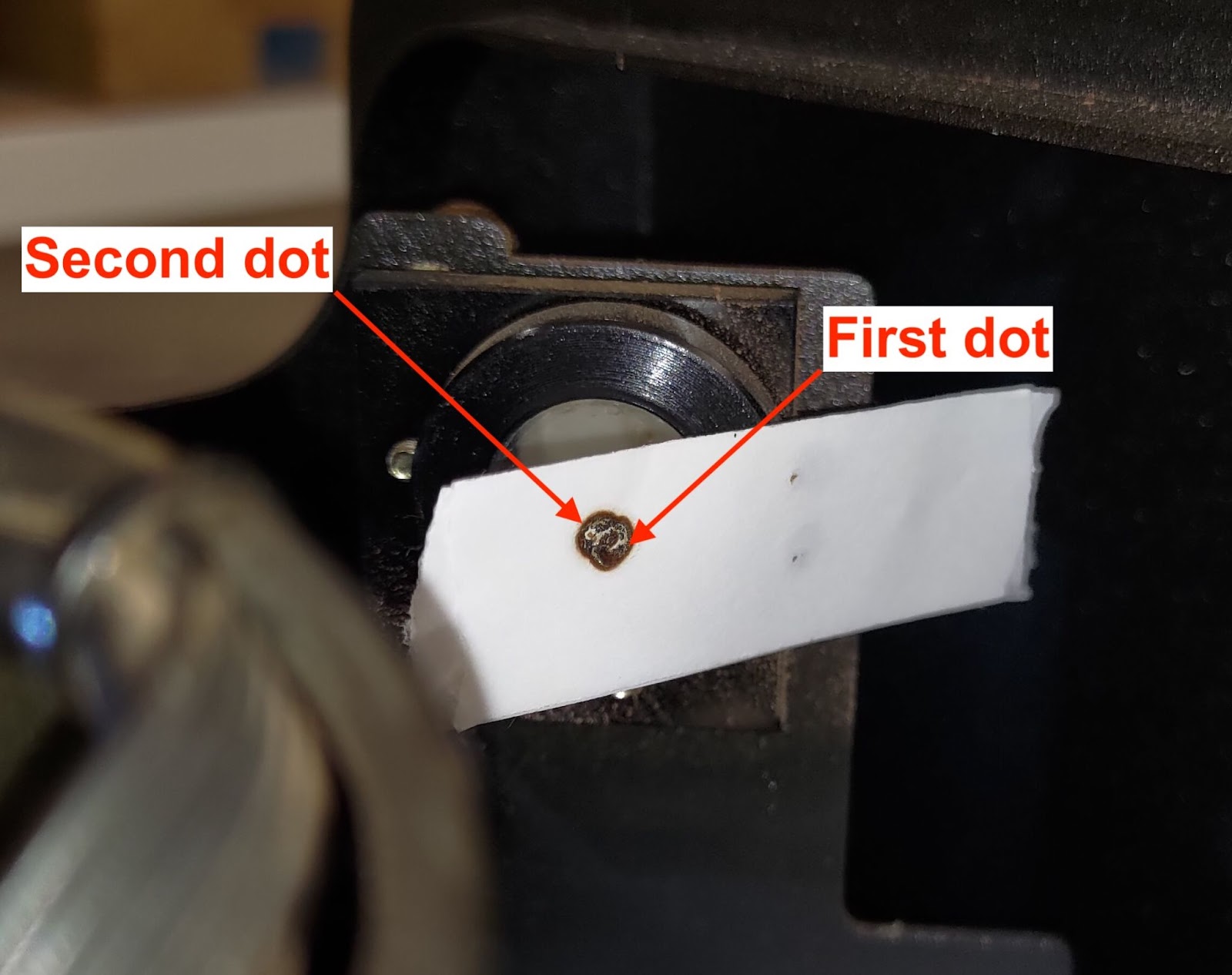

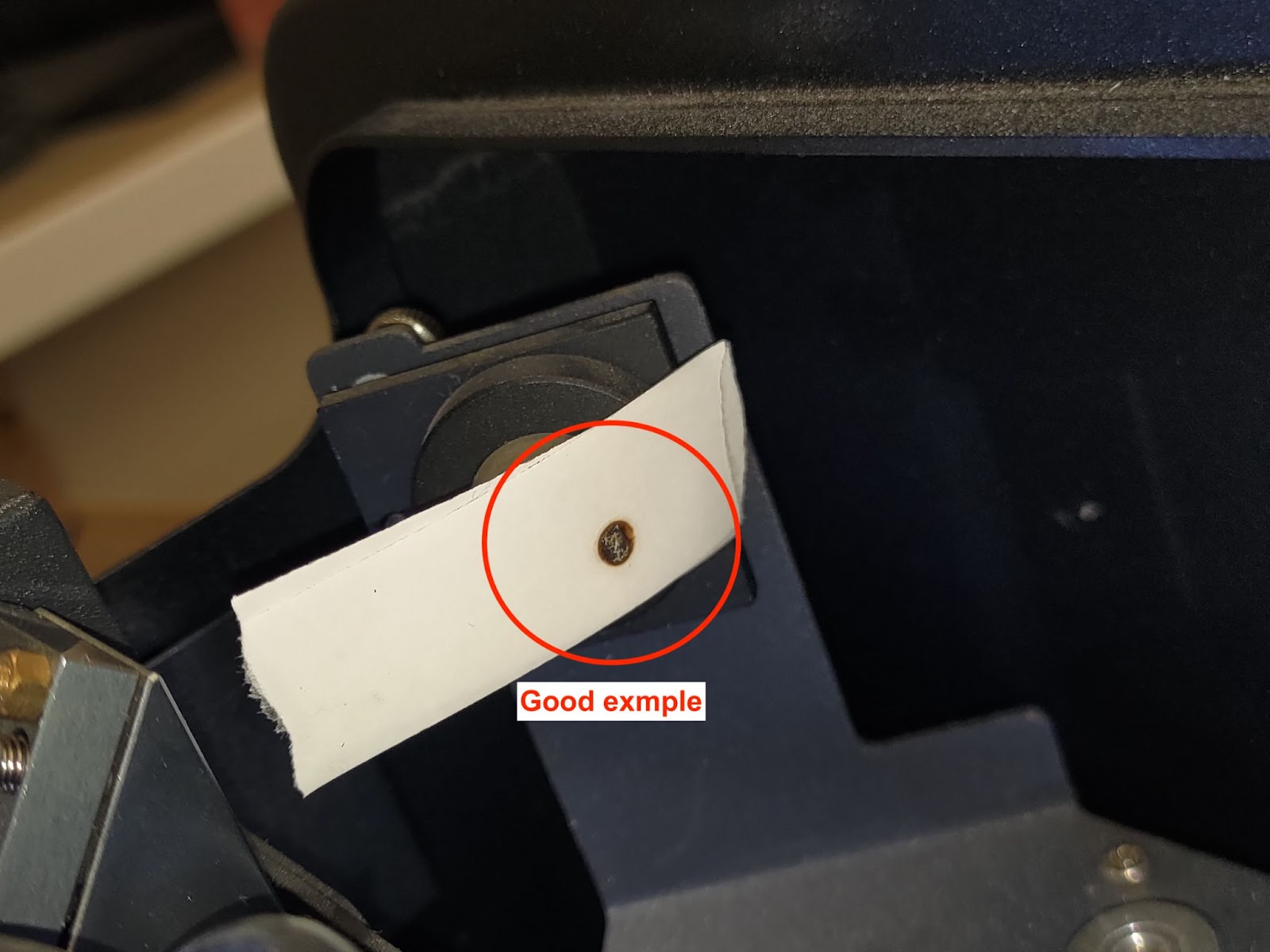

Pas 7-3 - Comproveu si el primer i el segon punt se superposen
Si els vostres punts se superposen perfectament, com a la foto de sota, indica que la trajectòria està alineada correctament.
Si no se superposen, com en els mals exemples de sota, indica que des del 1r mirall fins al 2n mirall, la trajectòria òptica està desalineada i cal ajustar el 1r mirall.
Si us plau, consulteu l'enllaç per realinear la trajectòria òptica. [4-8 Alineació de la trajectòria òptica]
Bon exemple:
Mal exemple:
Pas 7-4 - Recolliu la cinta del 2n mirall
Poseu la cinta del 2n mirall al paper. Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 8 - Comproveu la trajectòria del 2n al 3r mirall
Aquest pas és per comprovar si la trajectòria està alineada des del 2n mirall fins al 3r mirall.
Visió general del pas:
Pas 8-1 - Creeu el primer punt per a la posició mitjana esquerra
Col·loqueu una cinta de dues capes al 3r mirall i moveu el capçal a la mig-esquerra posició.
Fes 3 polsos per crear el primer punt.

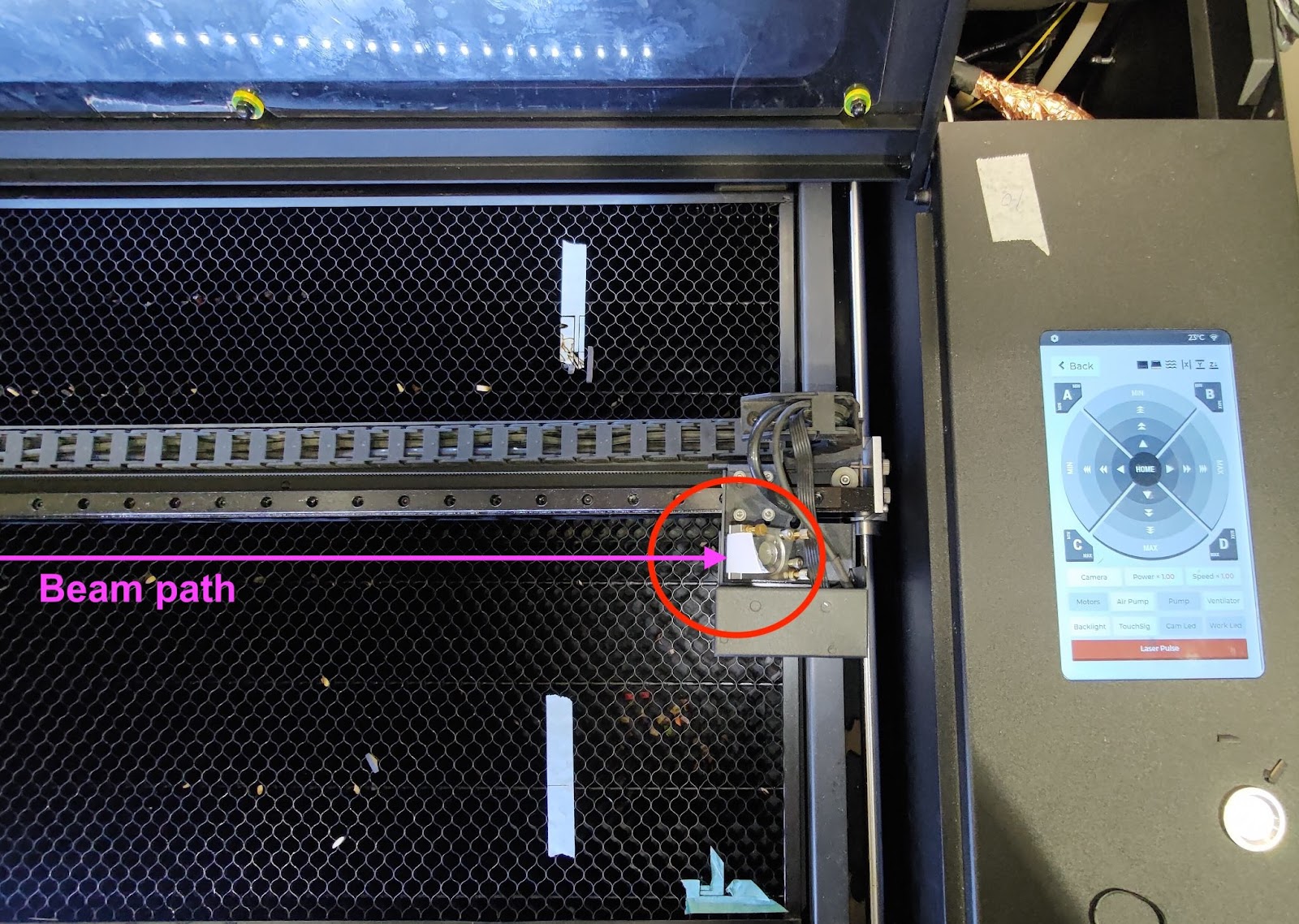

Pas 8-2 - Crea el segon punt per a la posició mig-dreta
Mantingui la mateixa cinta al 3r mirall i mogui el capçal a la posició mig-dreta.
Feu 3 polsos per crear el segon punt.

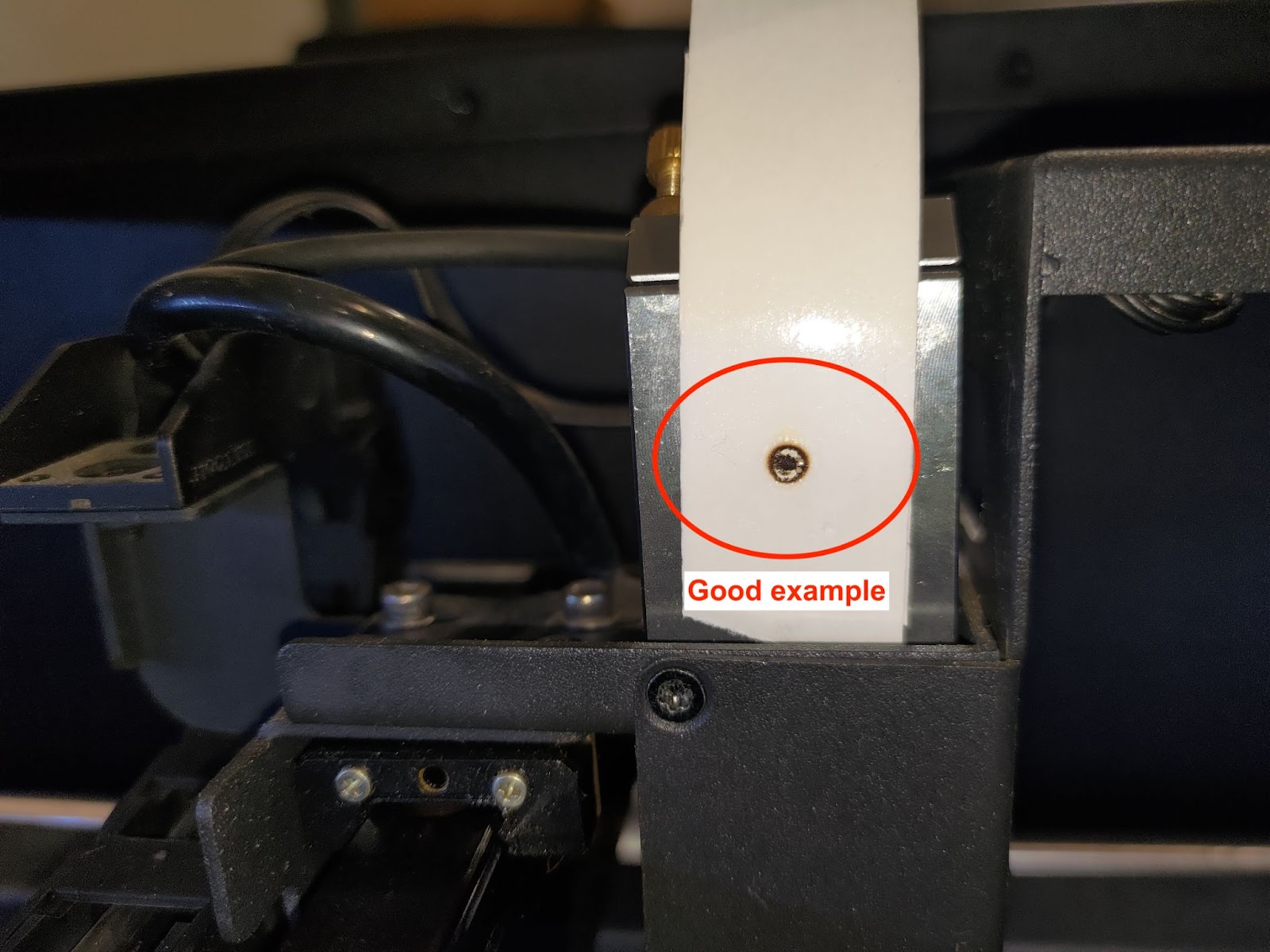

Pas 8-3 - Comproveu si el primer i el segon punt se superposen
Si els vostres punts se superposen perfectament, com a la foto de sota, indica que la trajectòria està alineada correctament.
Podeu anar al Pas 8-5.
Si no se superposen, indica que des del 2n mirall fins al 3r mirall, el camí òptic està desalineat i cal ajustar el 2n mirall.
Si us plau, consulteu l'enllaç per realinear la trajectòria òptica. [4-8 Alineació de la trajectòria òptica]
Bon exemple:
Mal exemple:
Pas 8-4 - Recolliu la cinta del 3r mirall
Traieu la cinta del 3r mirall i poseu-la sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 9 - Comproveu el camí des del 3r mirall fins a la punta del broquet
Hi haurà dues ubicacions per comprovar.
La primera és el centre del llit - Visió general del pas:
L'altra és la cantonada inferior dreta del llit - Visió general del pas:
Pas 9-1 - Comproveu la trajectòria de l'eix Z al centre del llit
Col·loqueu una cinta d'una sola capa a la punta del broquet i moveu el capçal làser al centre del llit, després feu un pols.
Retireu la cinta i comproveu si el punt és rodó.
Bon exemple:
Mals exemples:
Si el vostre punt no és rodó, consulteu l' enllaç per realinear la trajectòria òptica des del 3r mirall fins al llit (eix Z), que no és prou vertical.
Si no trobeu cap punt a la cinta, consulteu les instruccions per a l'ajust avançat.
Pas 9-2 - Recolliu la cinta de la punta del broquet central
Poseu la cinta sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 9-3 - Comproveu la trajectòria de l'eix Z a la cantonada inferior dreta del llit
Col·loqueu una cinta d'una sola capa a la punta del broquet i moveu el capçal làser a la cantonada inferior dreta del llit, després feu un pols.
Retireu la cinta i comproveu si el punt és rodó.
(És normal que el punt de la cantonada sigui més petit que el punt central. Consulteu els exemples següents.)
Bon exemple:
Exemples acceptables:
Mals exemples:
- Si el vostre punt no és rodó, consulteu l'enllaç següent per realinear la trajectòria òptica des del 3r mirall fins al llit (eix Z), que no és prou vertical.
[4-8 Alineació de la trajectòria òptica]
Pas 9-4 - Recolliu la cinta de la punta del broquet inferior dret
Poseu la cinta sobre el paper.
Anoteu la posició i el nombre de polsos com a la foto de sota.
Pas 10 - Informes (Opcional)
La cinta recollida es pot compartir amb el seu distribuïdor local si té algun problema amb la màquina.
El camí òptic és una clau que afectarà el resultat del gravat i el tall.
Si us plau, faci una foto de les cintes recollides i una foto clara de les cintes de la punta del broquet com en els exemples següents:
Foto #1:
Foto #2:
#END
