El camí òptic s'ha de comprovar cada mes i realinear-lo si és necessari.
Senyals d'un camí òptic desalineat:
- No es pot tallar els materials utilitzant la potència i velocitat predeterminades al Beam Studio.
- Tenir mals resultats de gravat on els patrons de gravat en una àrea determinada seran més clars o més profunds que en altres àrees, o s'aclareixen o s'enfosqueixen en una direcció determinada.
- La secció de tall al material no és vertical després del tall.
Si us plau, seguiu els passos següents per comprovar el camí òptic i realinear-lo si és necessari.
(La majoria de les fotos d'aquest contingut són de HEXA, però el concepte, la lògica i el mètode sobre com alinear el camí òptic són els mateixos per a Beambox.)
Pas 1 - Preparació d'eines:

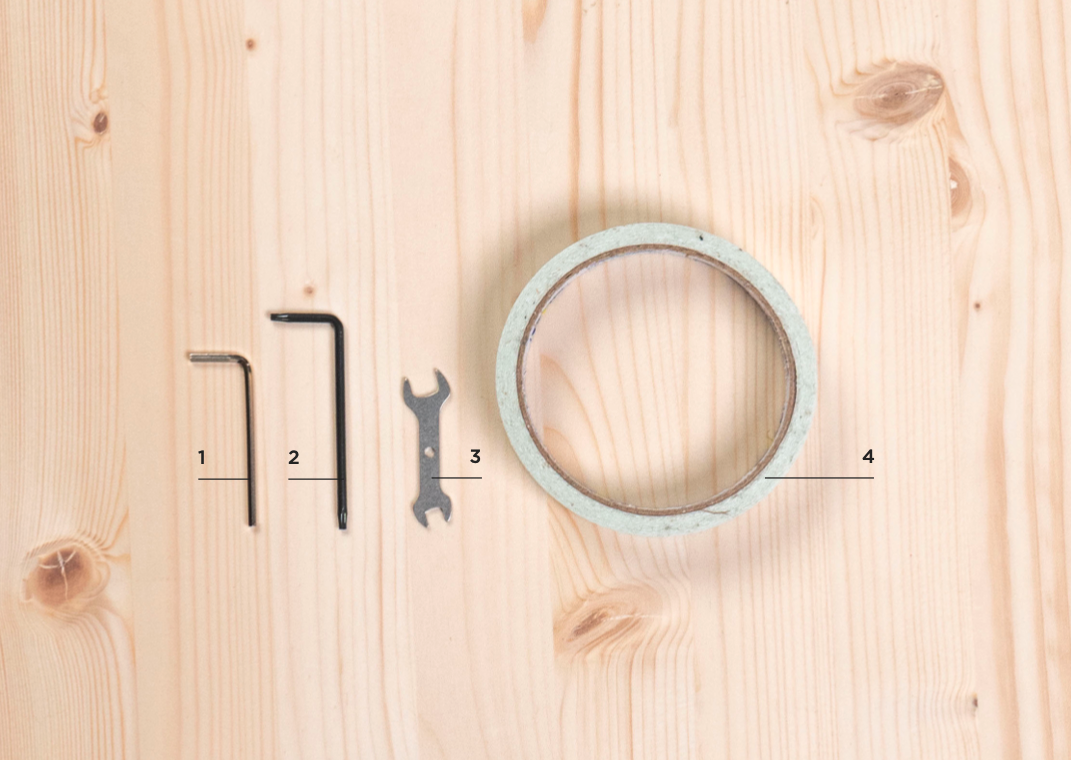

Inclòs a la caixa d'accessoris:
1｜Clau hexagonal de 2,5 mm
2｜Tornavís Torx
3｜ Clau de doble cap
4｜Cinta adhesiva de doble cara

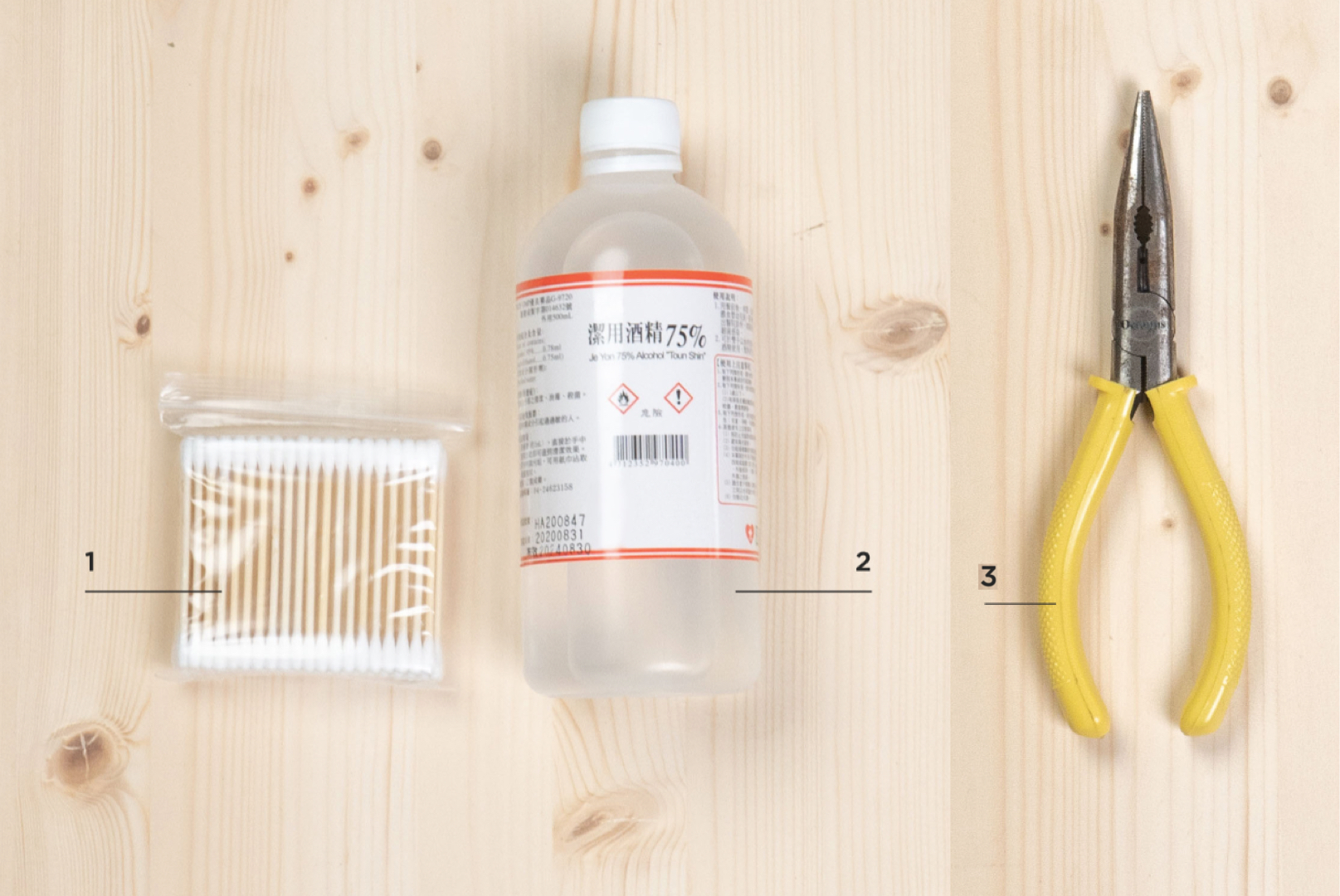

Prepareu vosaltres mateixos:
1｜Bastonets de cotó
2｜Esprai desinfectant / Esprai d'alcohol
3｜Alicates
Pas 2 - Apreneu a fer un pols:
A. Engegueu la màquina.
B. Tanqueu la tapa.
C. Entreu al mode de manteniment i espereu fins que el procés de posicionament estigui fet.
D. Trobeu el botó de pols.
E. Una pressió = un pols, dues pressions = dos polsos, i així successivament.
#Si us plau, sempre feu polsos quan la tapa de la porta estigui tancada.

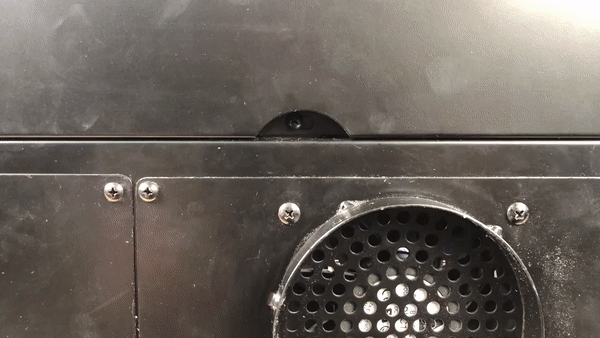

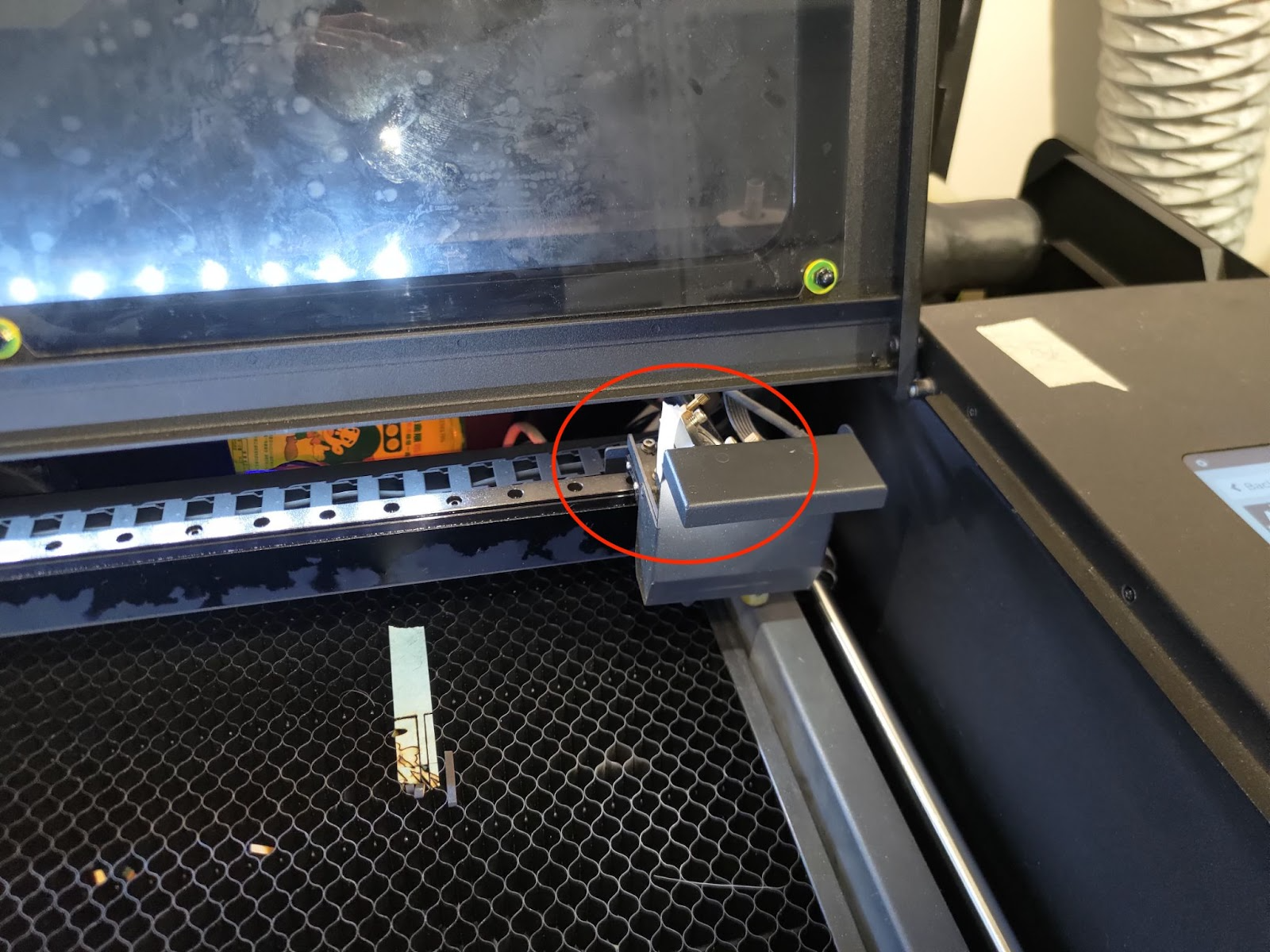

Pas 3 - Obriu la coberta posterior de Beambox:
Utilitzeu el tornavís Phillips per desenroscar el cargol sobre el ventilador a la part posterior de la màquina, i la coberta posterior es podrà obrir després.

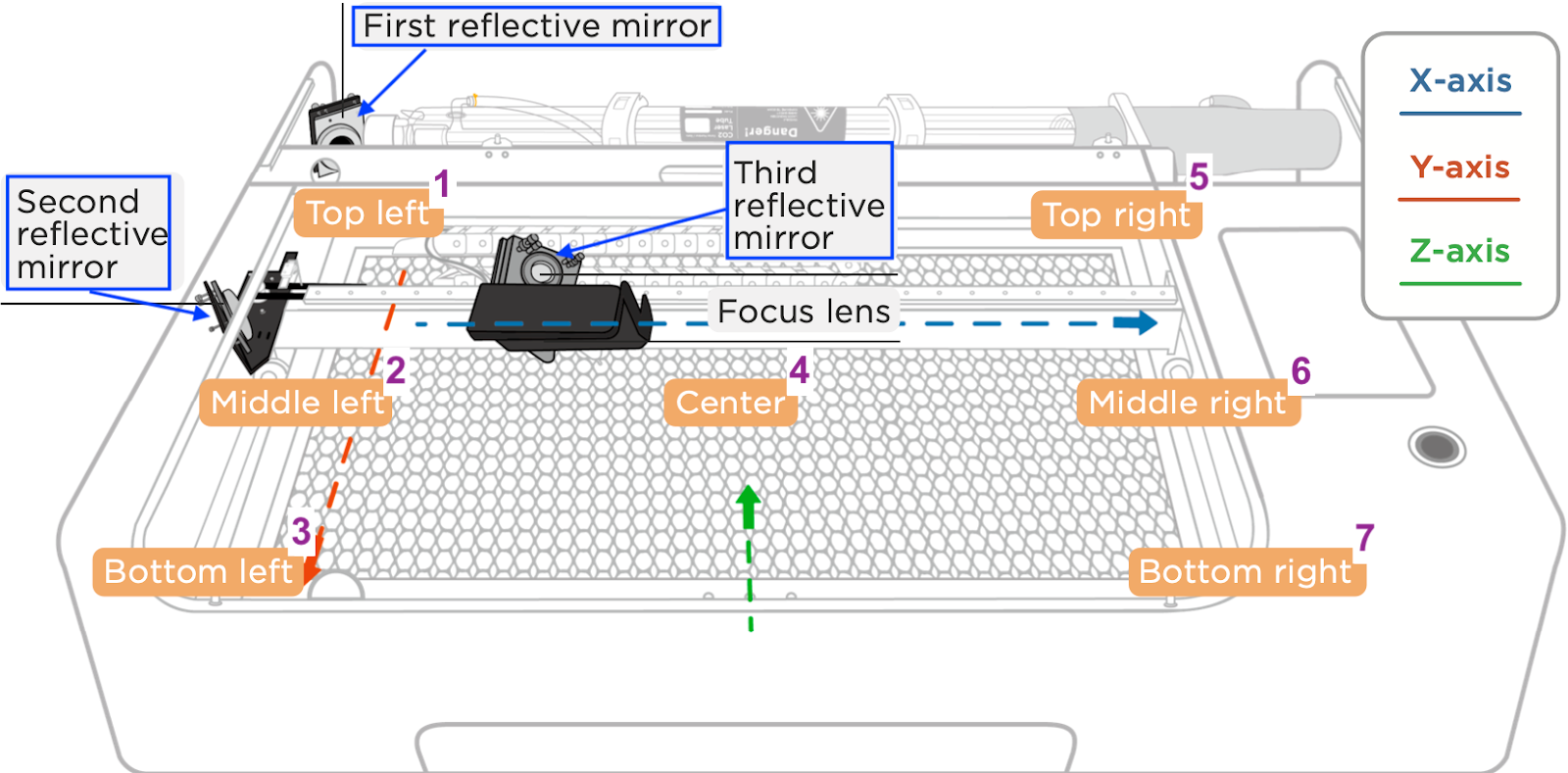

Pas 4 - Apreneu les ubicacions
Si us plau, familiaritzeu-vos amb les ubicacions:
- Primer mirall reflector
- Segon mirall reflector
- Tercer mirall reflector
- 7 ubicacions del llit on es mourà el capçal làser durant la comprovació.
Pas 5 - Netegeu tots els miralls i lents de focus:
Si us plau, seguiu les instruccions de l'enllaç a continuació per netejar tots els miralls i lents.
5-4 Neteja de miralls i lents
Pas 6 - Comproveu el punt làser al 1r mirall:
Aquest pas és per comprovar si el tub làser i la màquina estan en bones condicions.
Visió general del pas:
Pas 6-1 - Col·locació de cinta i fer polsos:

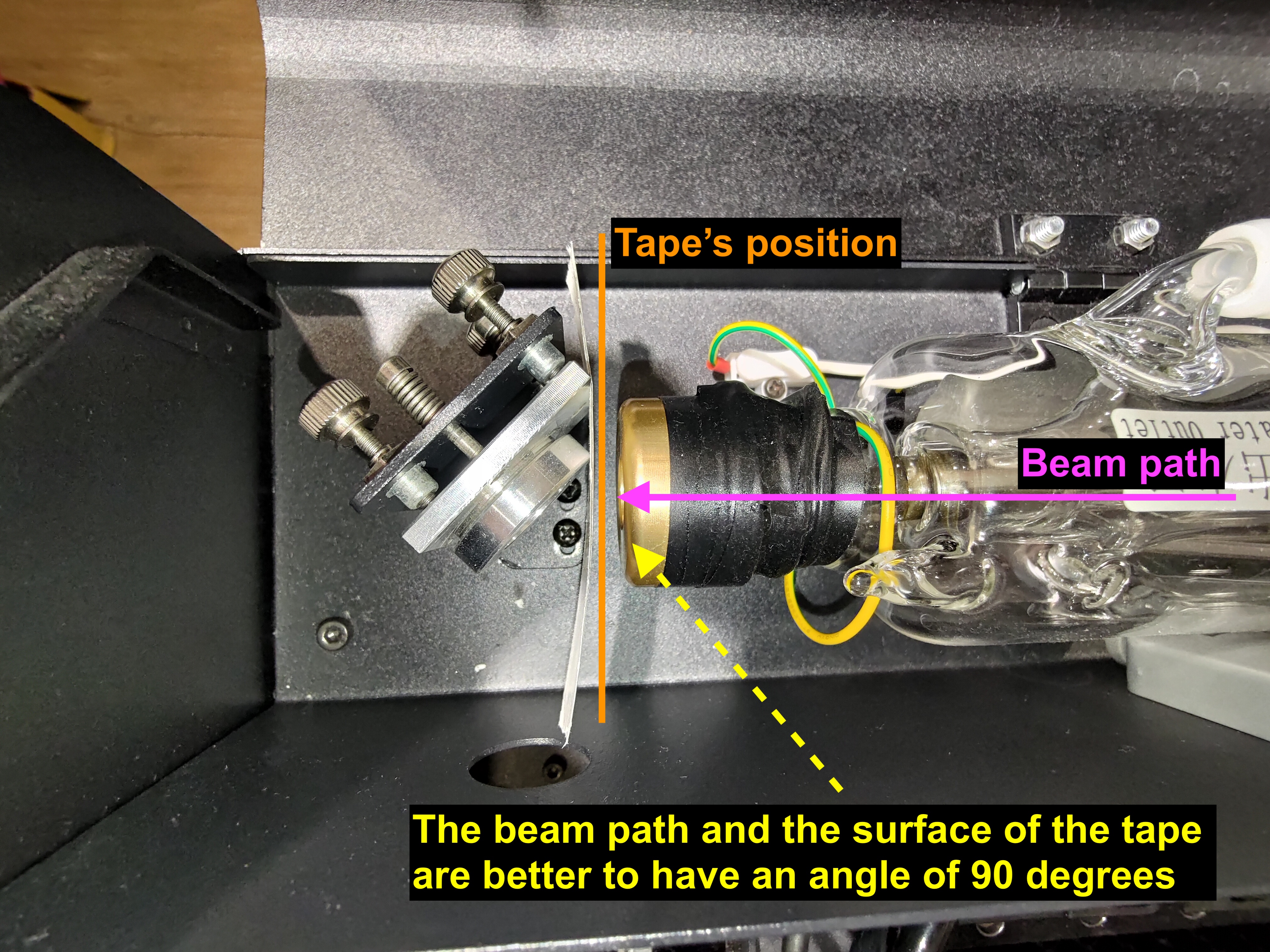

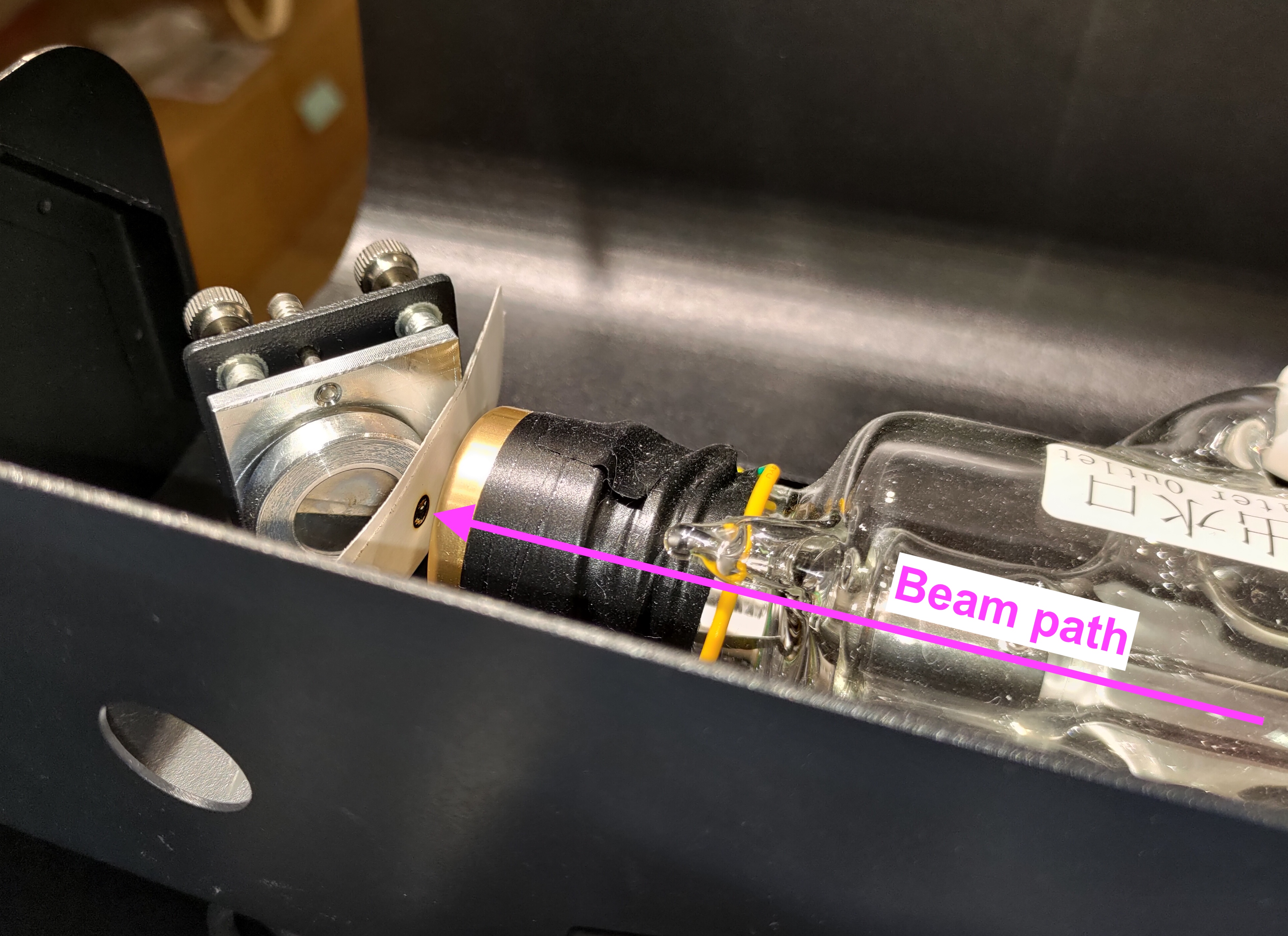

Poseu una cinta de doble cara de dues capes al 1r mirall, tanqueu la coberta posterior, i fes cinc polsos.

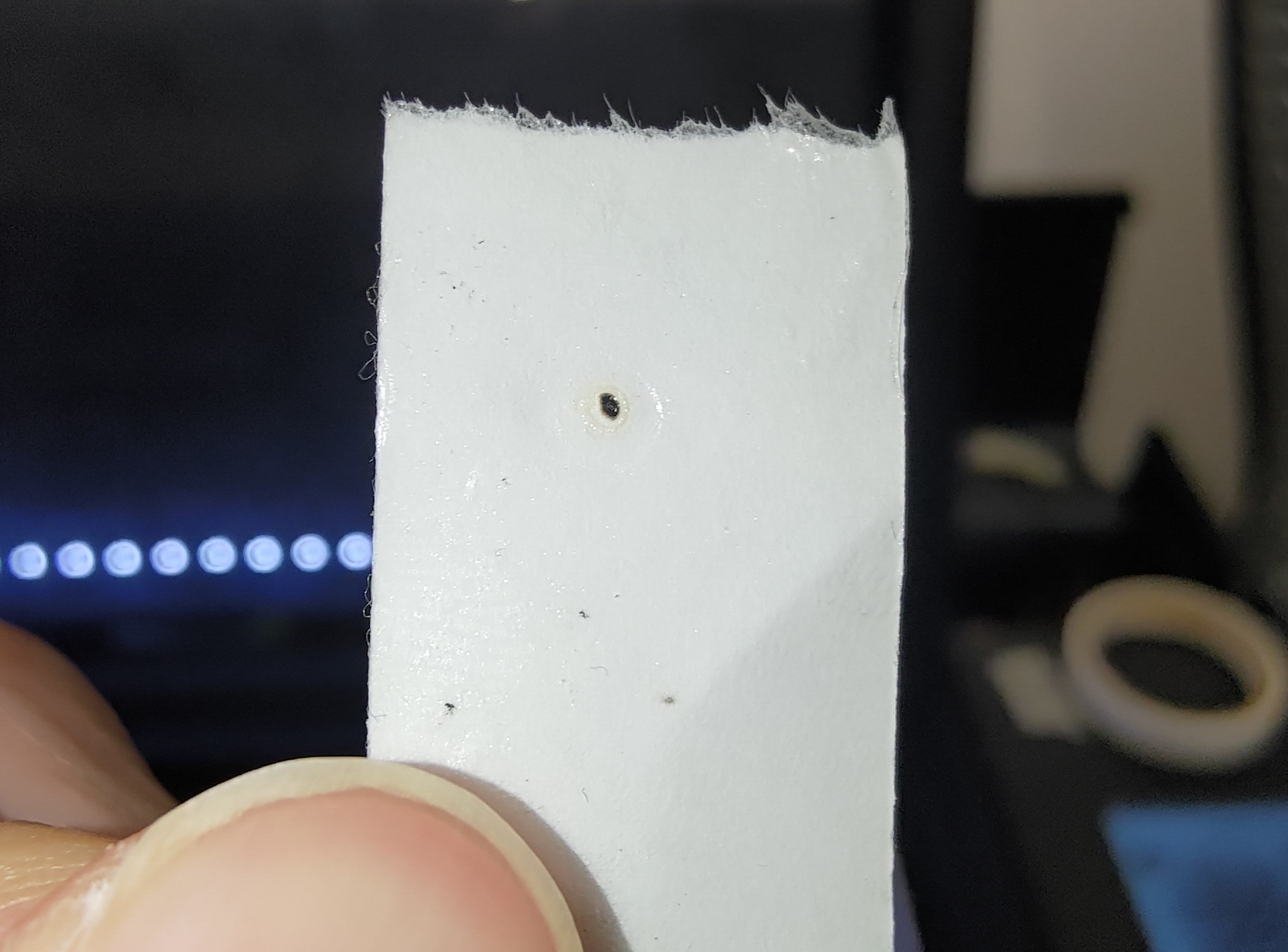

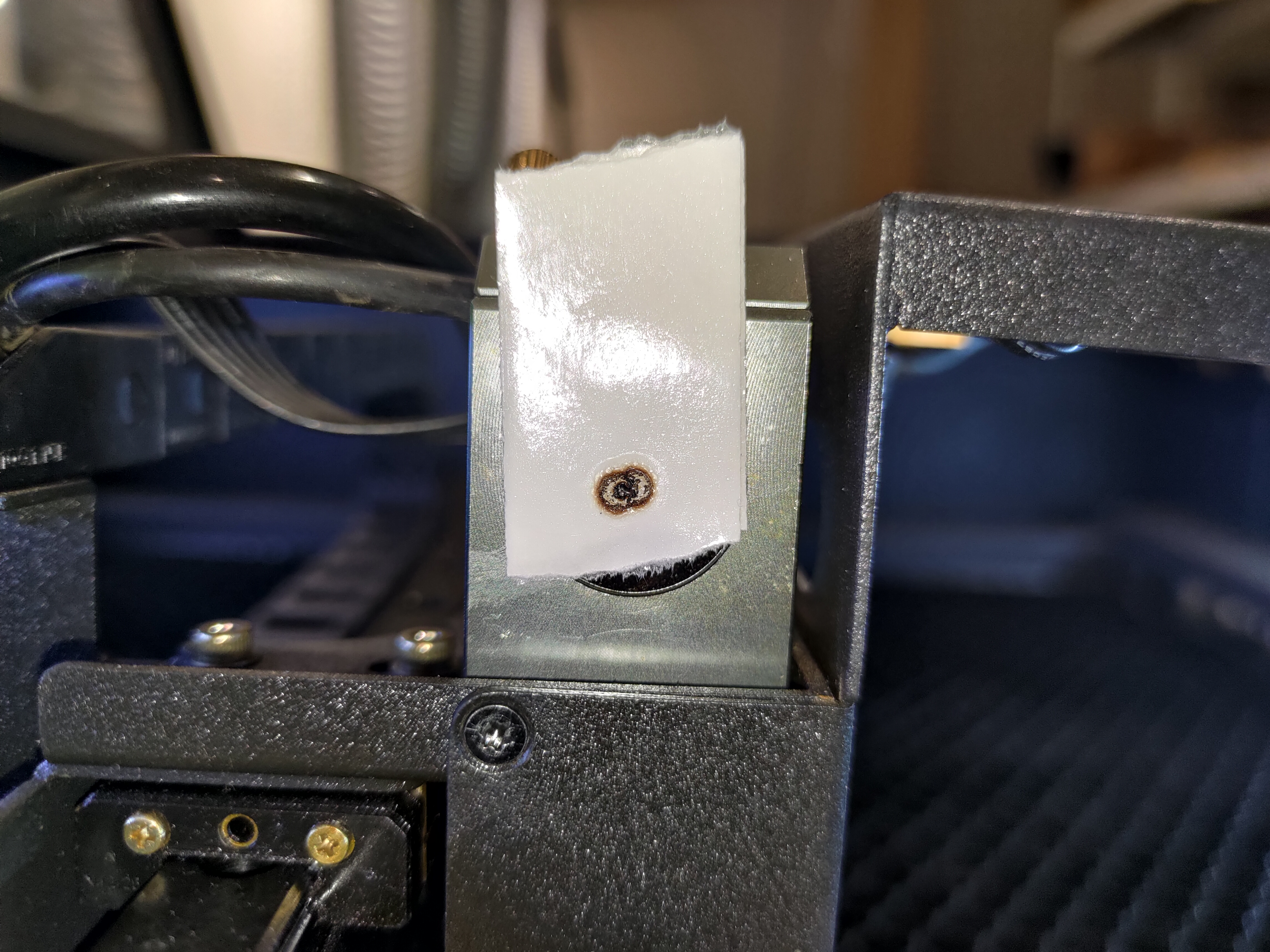

Pas 6-2 - Comprova la forma del punt a la cinta:
La forma és bona si és el més rodona possible, i la primera peça de cinta de doble cara del davant hauria d'estar cremada.

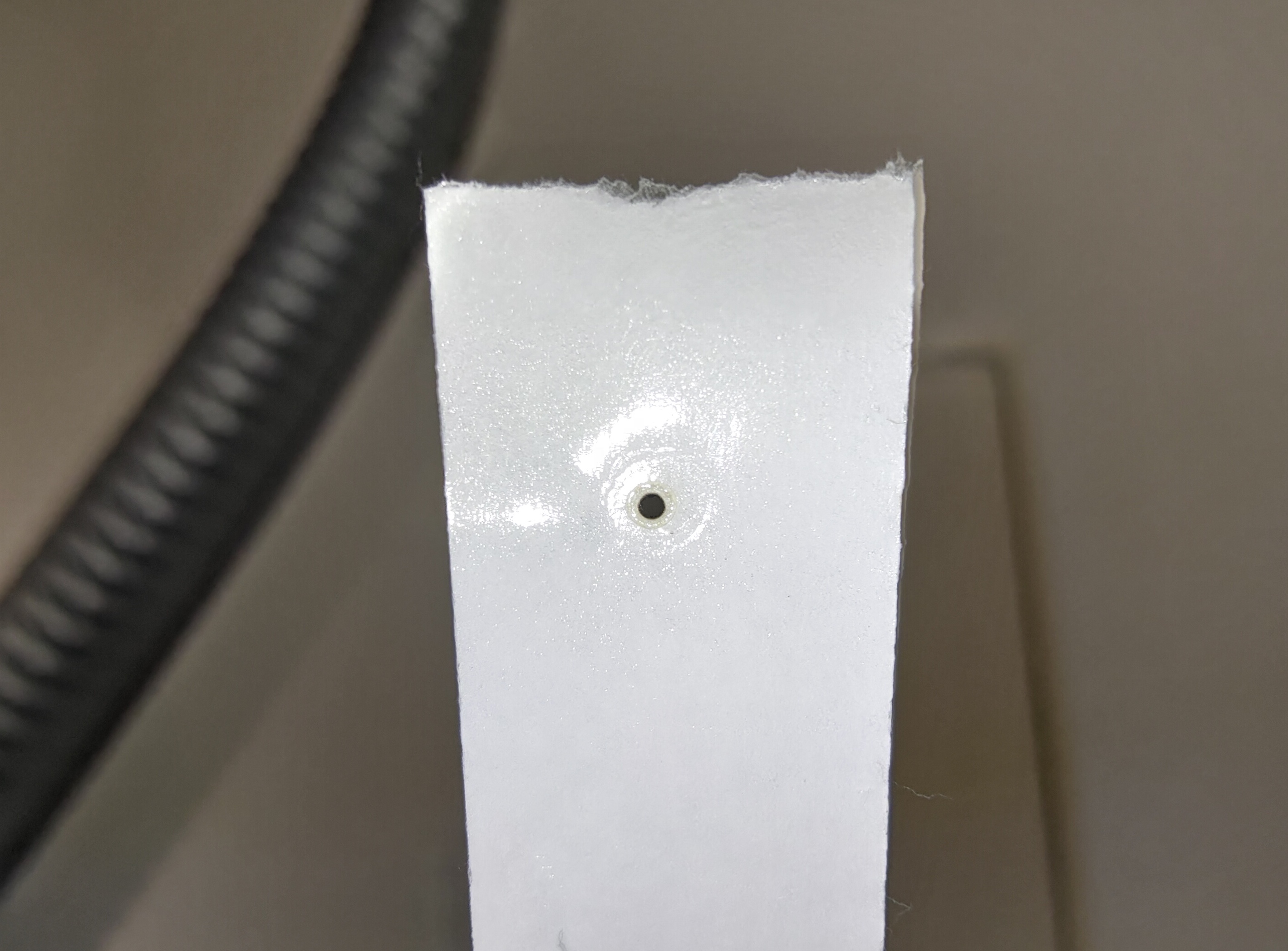

Bon exemple:

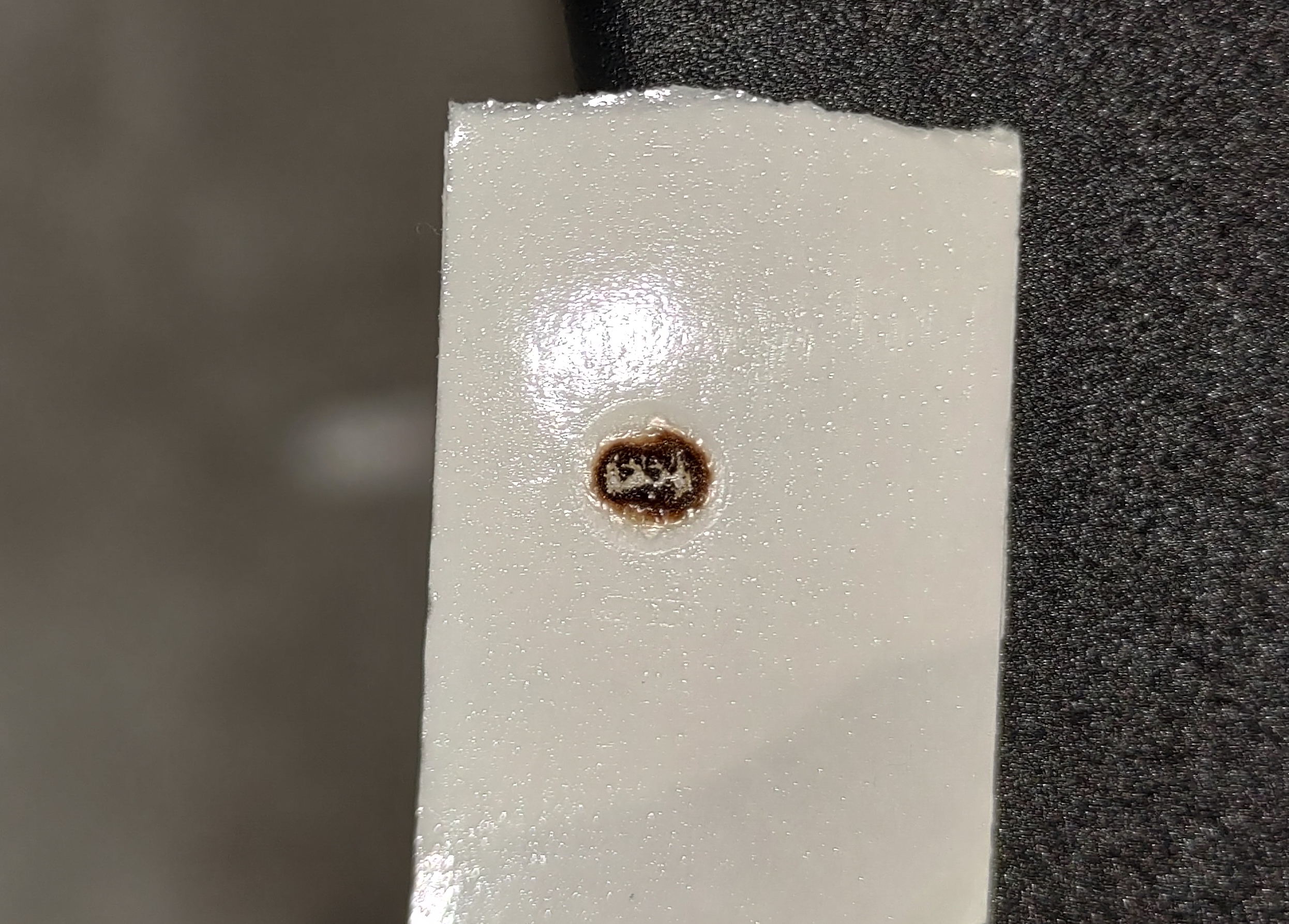

Mal exemple:
Pas 6-3 - Recull la cinta del 1r mirall:
Posa la cinta del 1r mirall sobre un tros de paper. Anota la posició i el nombre de polsos com a la foto de sota.
Pas 6-4 - Resolució de problemes i informes:
Si el teu punt no és rodó, no és fort o és similar als mals exemples de dalt, augmenta la potència a x2.0 i mira si millora:
-
Si el punt es fa més fort, indica que el tub làser pot haver declinat, encara pots acabar el procés OPA amb una potència augmentada, o pots contactar amb el teu distribuïdor local indicant que el tub pot haver declinat.
-
Si el punt no es fa més fort o encara té una forma estranya, contacta amb el teu distribuïdor local per obtenir més assistència.
(Si us plau, comparteix la foto del resultat del pols al 1r mirall amb el teu distribuïdor.)

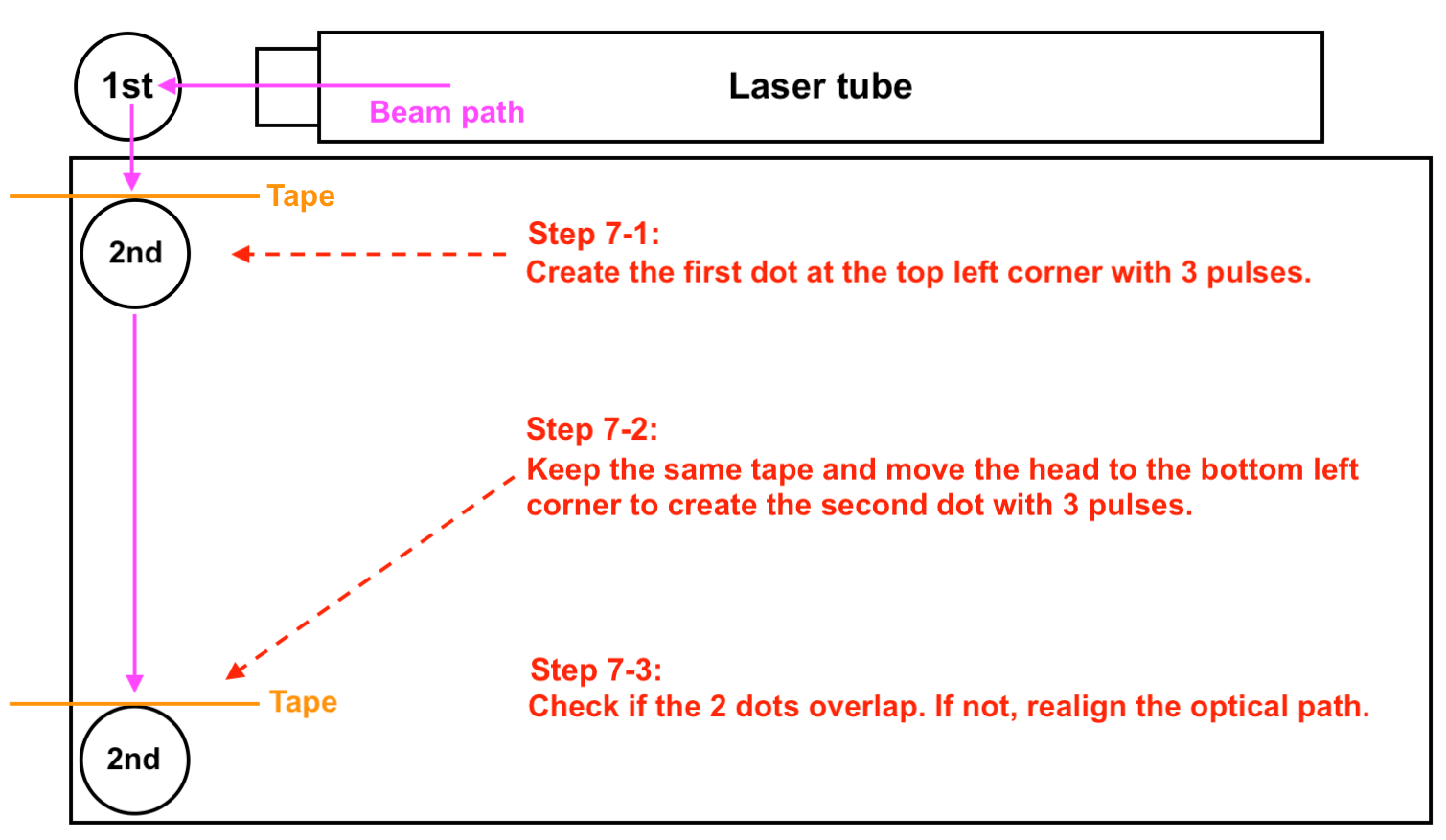

Pas 7 - Comprova el camí del 1r al 2n mirall:
Aquest pas és per comprovar si el camí està alineat del 1r mirall al 2n mirall.
Visió general del pas:

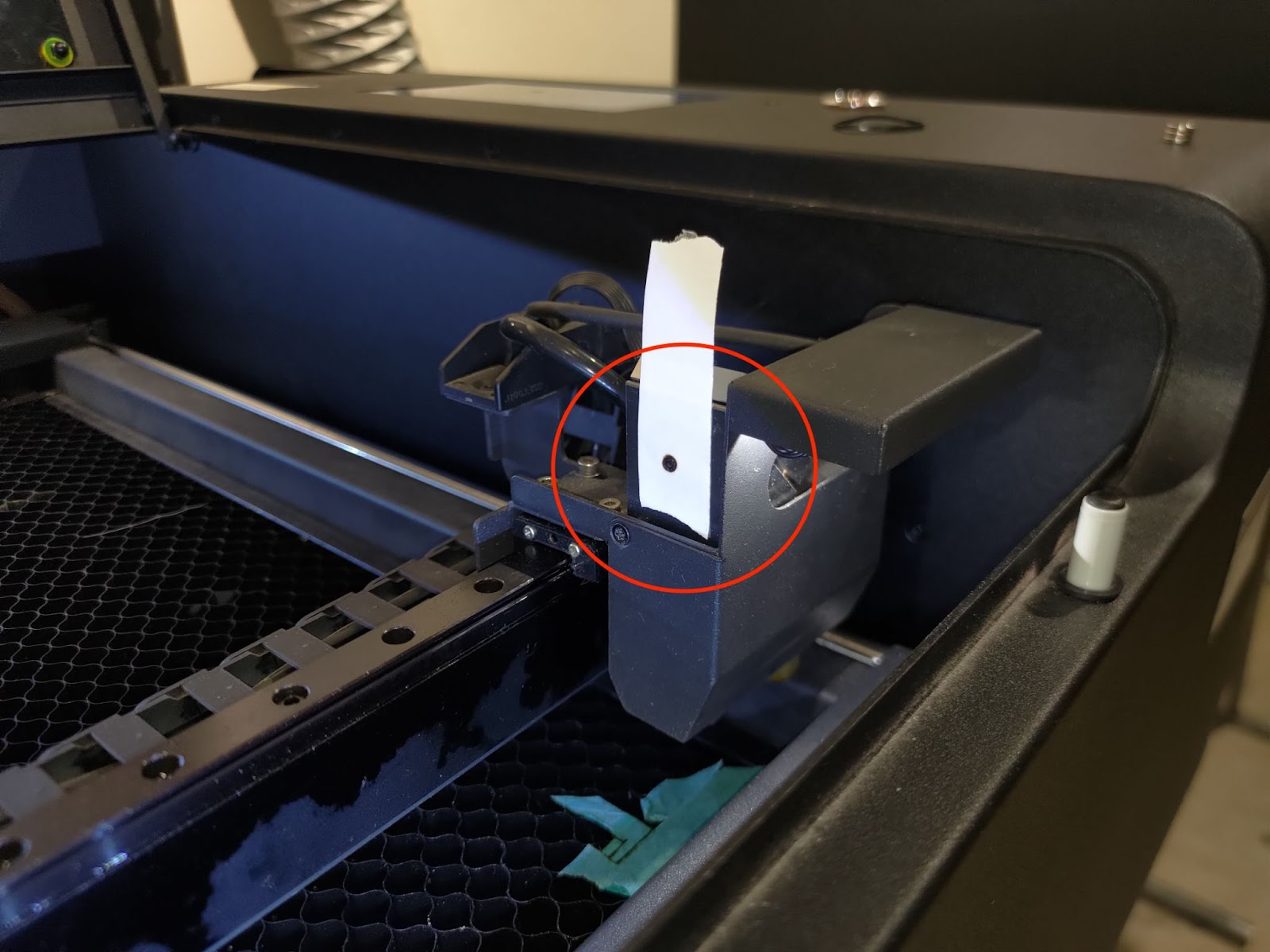

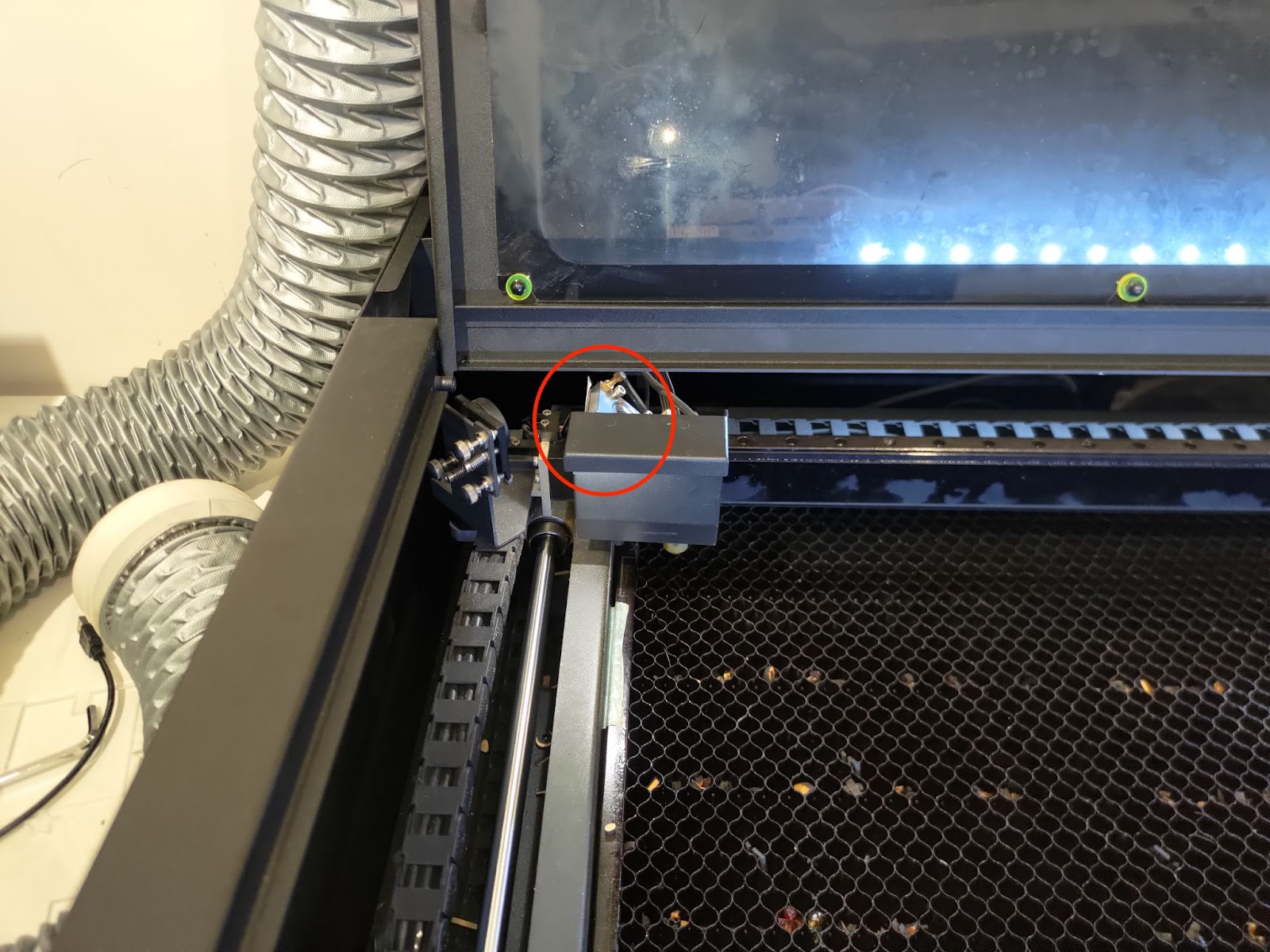

Pas 7-1 - Crea el primer punt per a la posició superior esquerra:
Col·loca una cinta de dues capes al 2n mirall i mou el capçal a la cantonada superior esquerra.
Fes tres polsos per crear el primer punt.
Pas 7-2 - Crear el segon punt per a la posició inferior esquerra:
Mantingueu la mateixa cinta al 2n mirall i moveu el capçal a la cantonada inferior esquerra.
Fes tres polsos per crear el segon punt.
Si no hi ha cap punt a la posició inferior esquerra, indica que la trajectòria està desalineada dràsticament.
Si us plau, moveu el capçal a la posició central esquerra i intenteu crear un punt al centre esquerre.

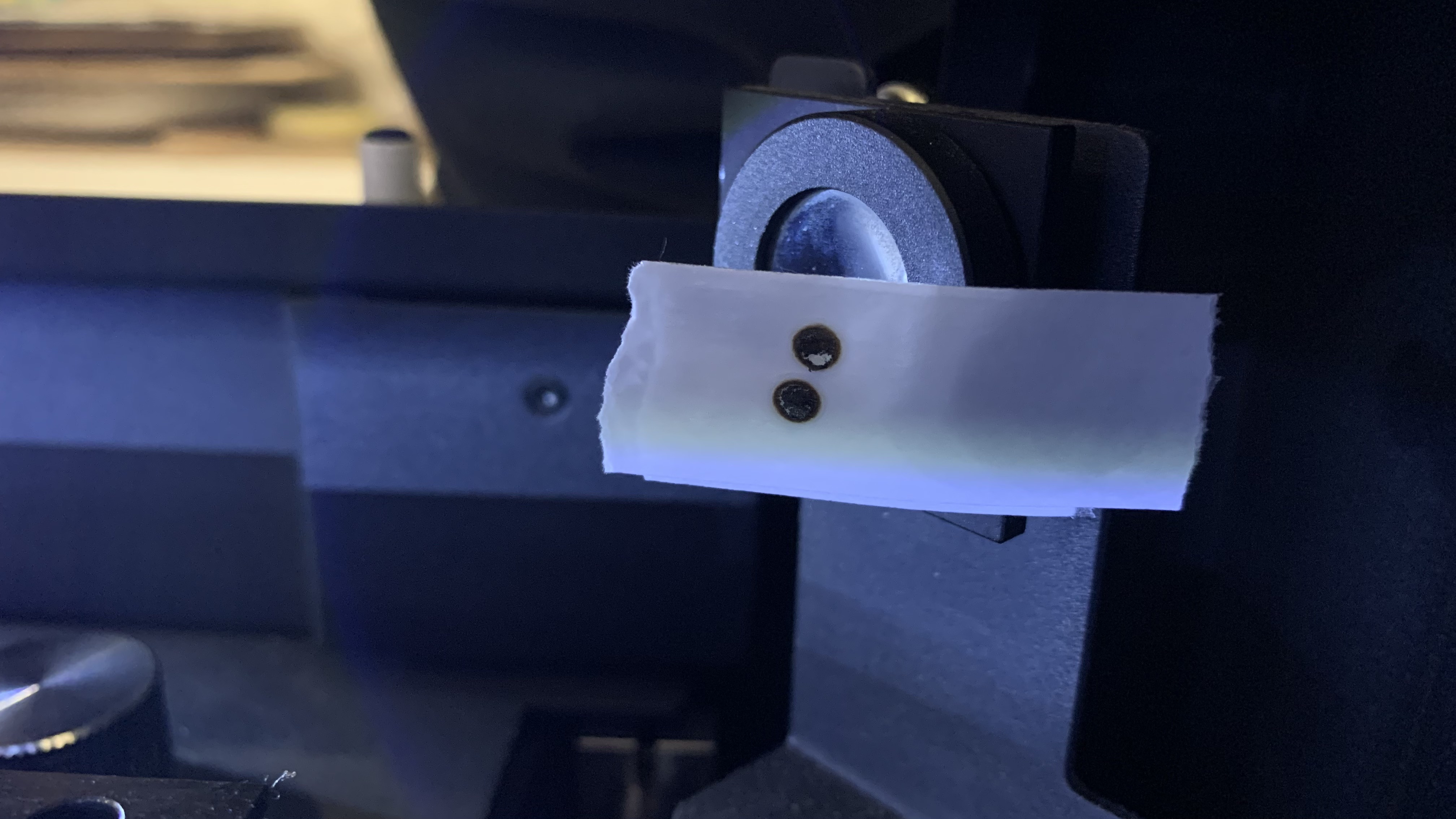

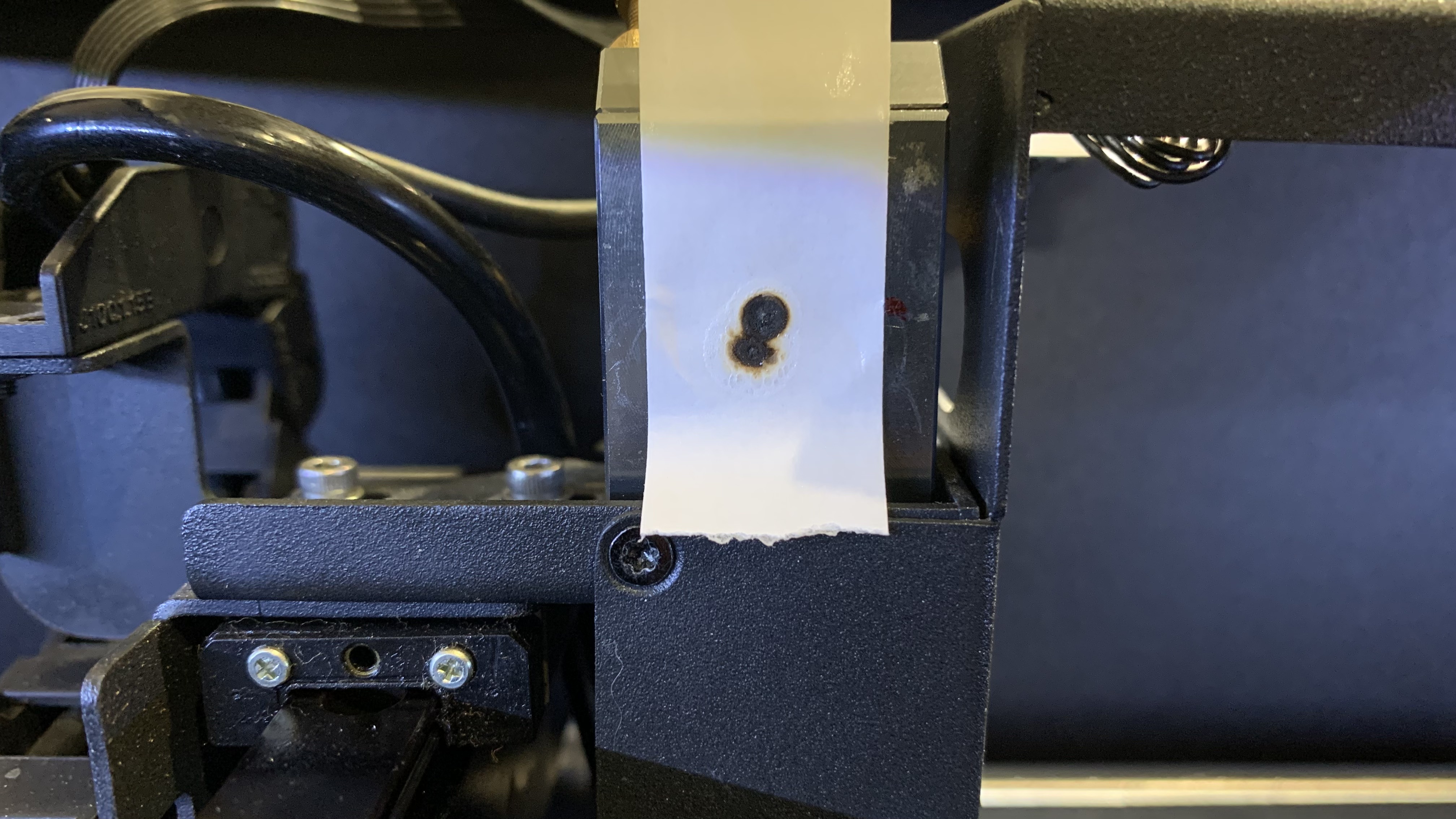

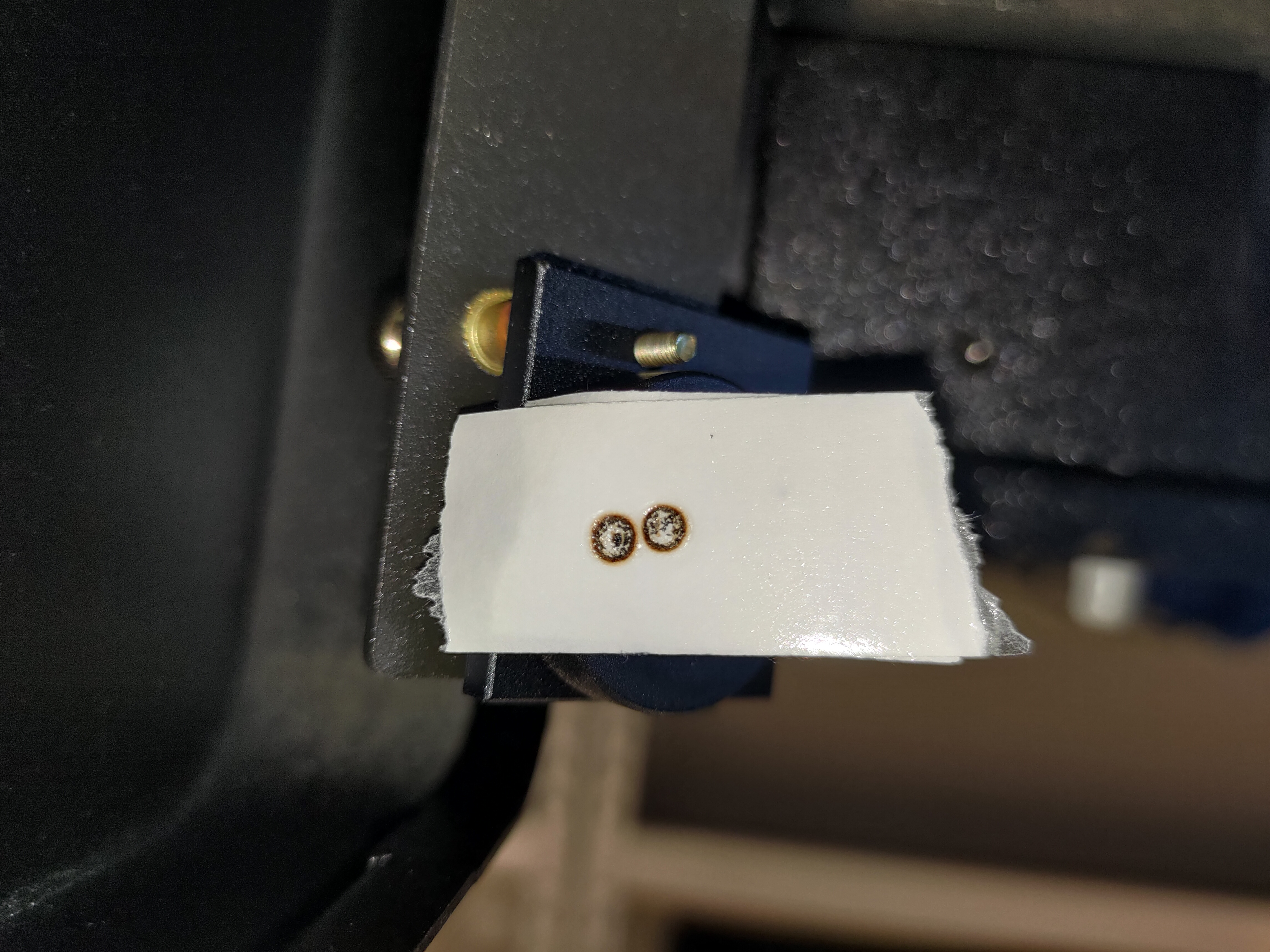

Pas 7-3 - Comproveu si el primer i el segon punt se superposen
Si els vostres punts se superposen perfectament, com a la foto de bon exemple, indica que la trajectòria està alineada correctament.
Podeu passar al Pas 7-5.
Si no se superposen, com als mals exemples següents, indica que des del 1r mirall fins al 2n mirall, la trajectòria òptica està desalineada i cal ajustar el 1r mirall.
Bon exemple:
Mal exemple:
Pas 7-4 - Alinear la trajectòria des del 1r mirall fins al 2n mirall:
Aquest pas us ensenyarà com alinear la trajectòria des del 1r mirall fins al 2n mirall ajustant els cargols del 1r mirall.

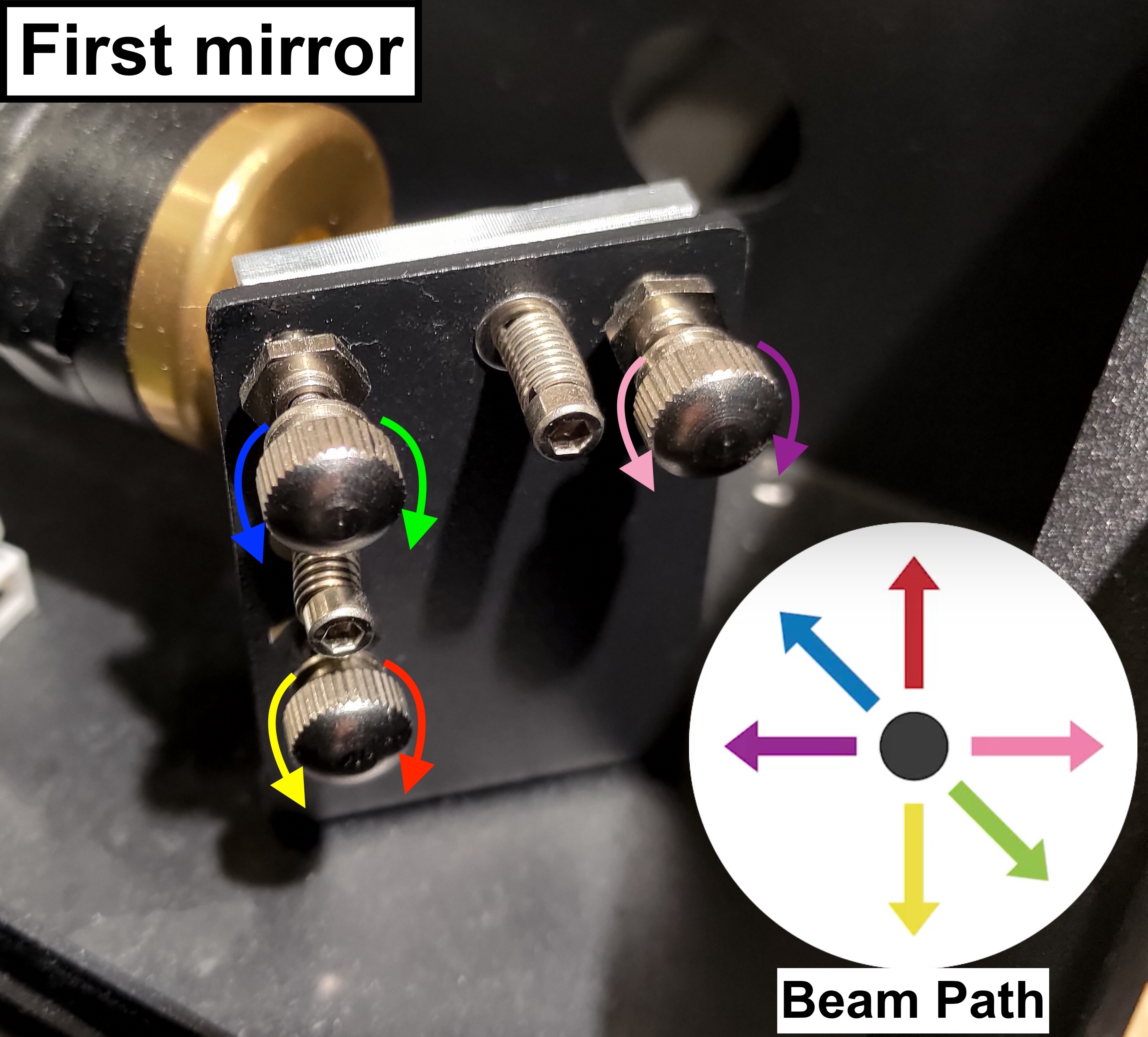

Hi ha tres cargols al 1r mirall, i girar-los en sentit horari o antihorari canviarà la trajectòria del feix, és a dir, la posició del segon punt canviarà.
Tingueu en compte que cada vegada que ajusteu el cargol, la trajectòria pot canviar. Per garantir la precisió, es recomana treure la cinta vella amb els punts anteriors i utilitzar una nova cinta de dues capes per confirmar si els nous punts se superposen.
Pas 7-4-1 - Apuntar el cargol que s'ajustarà:
Determineu la posició del vostre segon punt i apunteu el cargol i la seva direcció de rotació.
Si us plau, mireu la foto següent i trobeu el número que sigui similar a la posició del vostre segon punt:

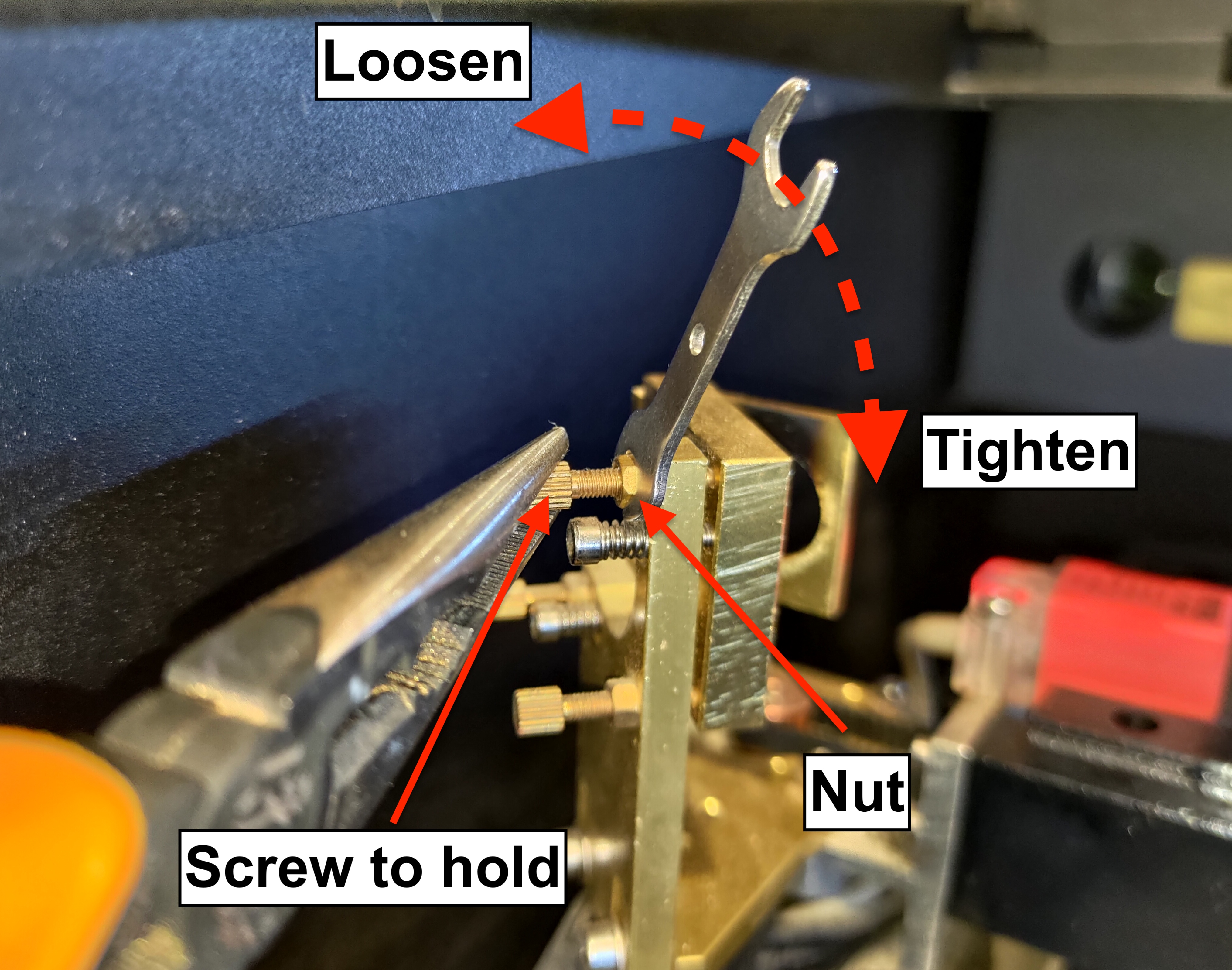

Abans d'ajustar el cargol, si us plau, apreneu com afluixar correctament la femella:
- Primer, ruixeu l'alcohol sobre les femelles per fondre el gel o la cola i espereu uns segons.
- A continuació, utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.
Per a #1:
El segon punt ha de baixar a la dreta per superposar-se al primer punt
El cargol superior esquerre haurà de girar-se en sentit horari. Si us plau, consulteu la foto de sota.
Per a #2:
El segon punt ha de baixar directament per superposar-se al primer punt.
El cargol inferior esquerre haurà de girar-se en sentit antihorari. Si us plau, consulteu la foto de sota.
Per a #3:
El segon punt ha de baixar primer i després anar a l'esquerra per superposar-se al primer punt.
El cargol inferior esquerre haurà de girar-se en sentit antihorari per fer baixar el punt.
El cargol superior dret haurà de girar-se en sentit horari per fer anar el punt a l'esquerra.
Si us plau, consulteu la foto de sota.
Per a #4:
El segon punt ha d'anar a la dreta per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit antihorari. Si us plau, consulteu la foto de sota.
Per a #5:
El segon punt ha d'anar a l'esquerra per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit horari. Si us plau, consulteu la foto de sota.
Per a #6:
El segon punt ha d'anar primer a la dreta i després pujar per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit antihorari per fer anar el punt a la dreta.
El cargol inferior esquerre haurà de girar-se en sentit horari per fer pujar el punt.
Si us plau, consulteu la foto de sota.
Per a #7:
El segon punt ha d'anar recte cap amunt per superposar-se al primer punt.
El cargol inferior esquerre haurà de girar-se en sentit horari. Si us plau, consulteu la foto de sota.
Per a #8:
El segon punt ha d'anar cap amunt a l'esquerra per superposar-se al primer punt
El cargol superior esquerre haurà de girar-se en sentit antihorari. Si us plau, consulteu la foto de sota.
Pas 7-4-2 - Apreteu la femella després d'ajustar:
Si us plau, apreteu la femella després d'ajustar el cargol girant-lo en sentit horari.
Pas 7-5 - Recolliu la cinta del 2n mirall:
Poseu la cinta del 2n mirall sobre el paper. Anoteu la posició i el nombre de polsos com a la foto de sota.

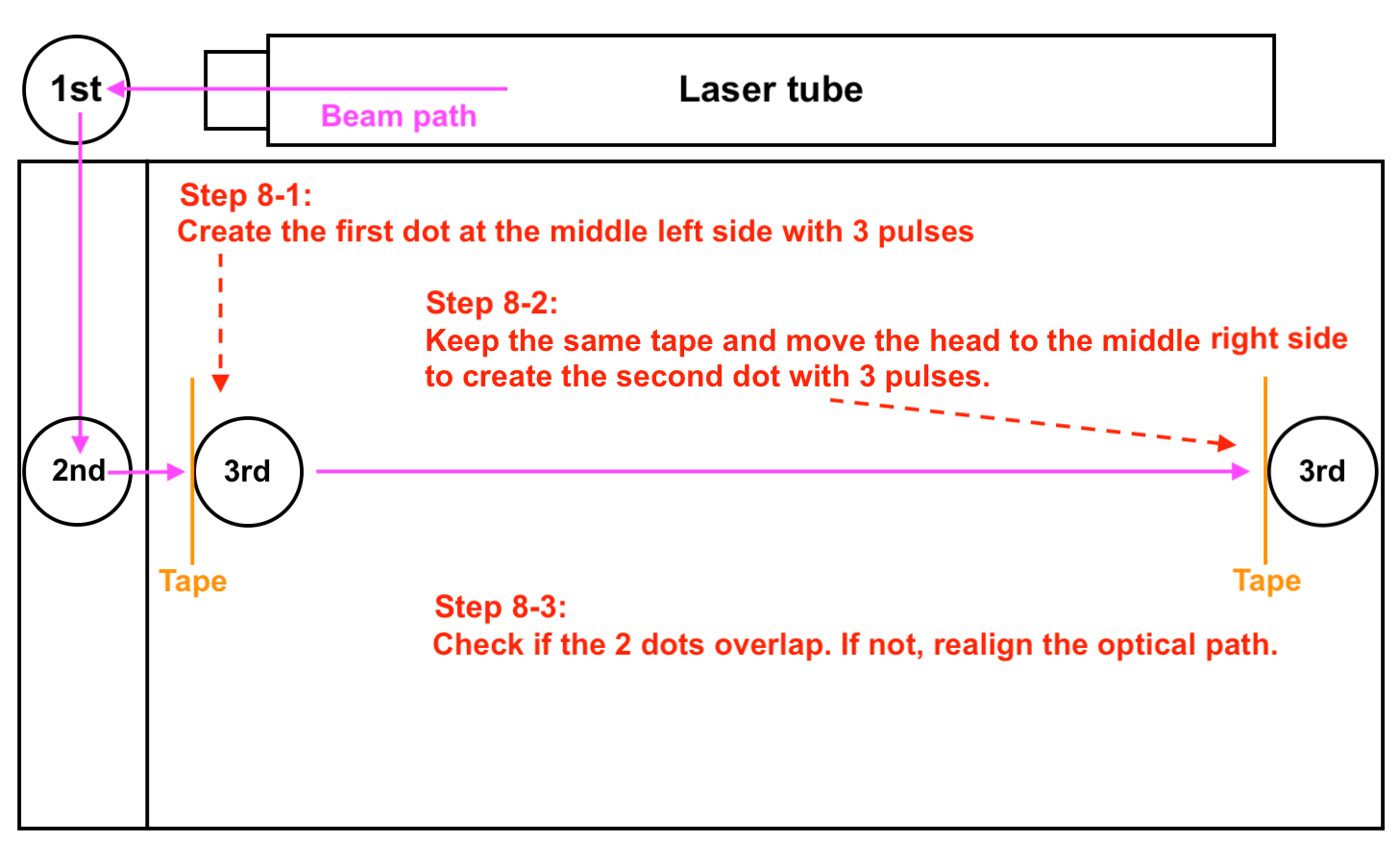

Pas 8 - Comproveu el camí des del 2n fins al 3r mirall:
Aquest pas és per comprovar si el camí està alineat des del 2n mirall fins al 3r mirall.
Visió general del pas:

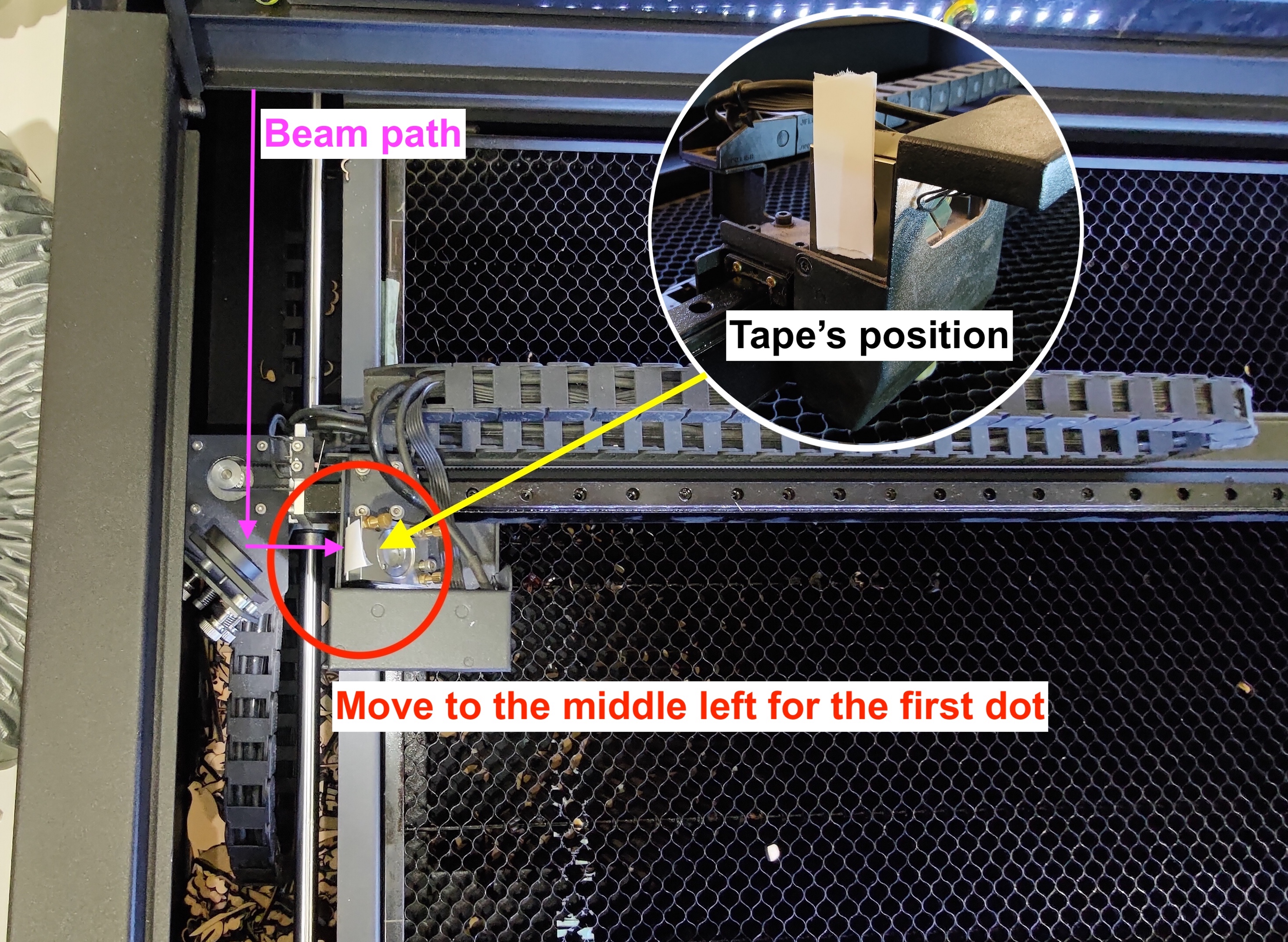

Pas 8-1 - Creeu el primer punt per a la posició mitjana-esquerra:
Col·loqueu una cinta de dues capes al 3r mirall i moveu el capçal a la posició mitjana-esquerra posició.
Fes tres polsos per crear el primer punt.
Pas 8-2 - Crea el segon punt per a la posició central-dreta:
Mantingui la mateixa cinta al 3r mirall i mogui el capçal a la posició central-dreta.
Fes tres polsos per crear el segon punt.

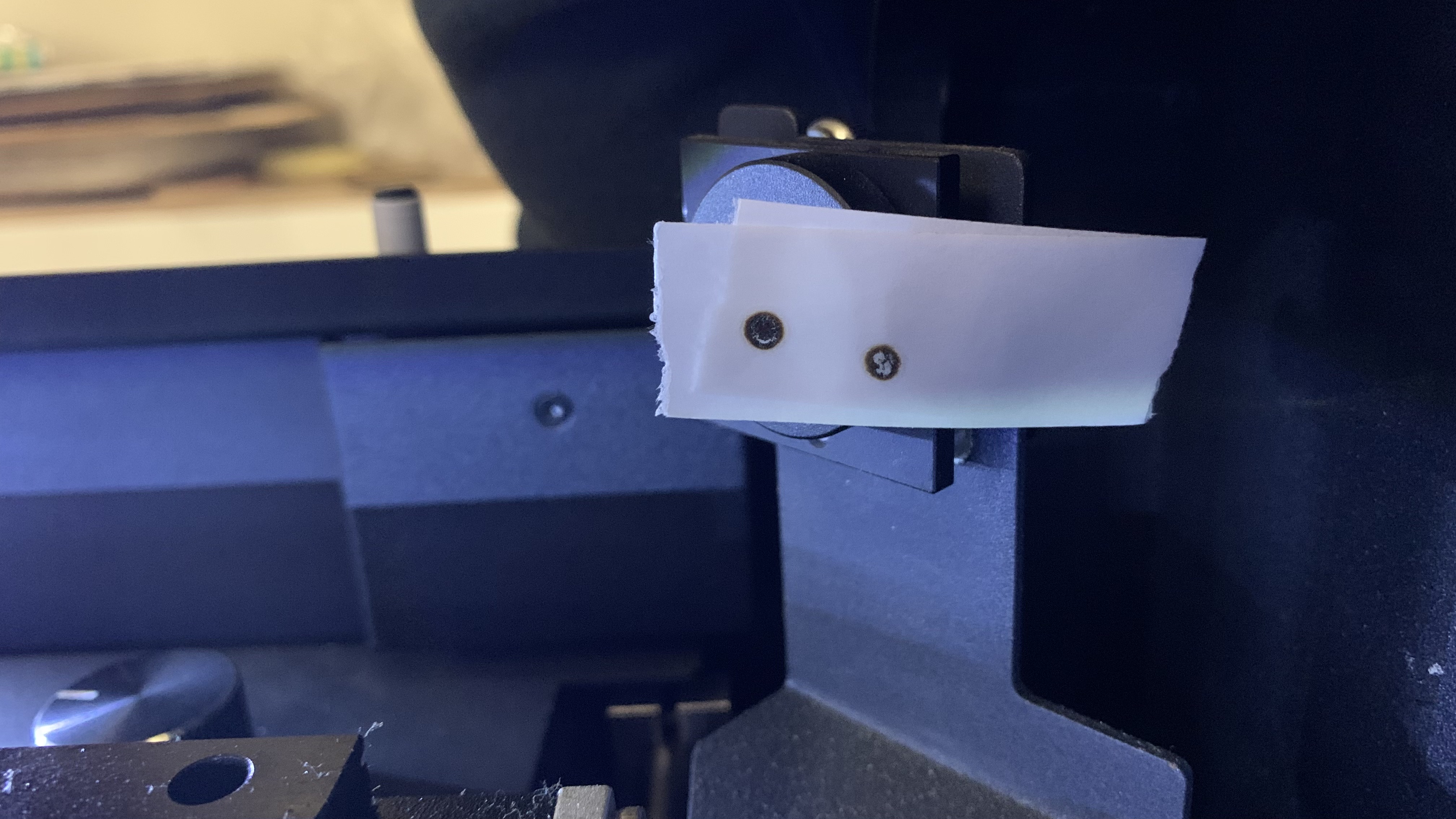

Pas 8-3 - Comprova si el primer i el segon punt se superposen
Si els punts se superposen perfectament, com a la foto de bon exemple a continuació, indica que la trajectòria està alineada correctament. Pots passar al Pas 8-5.
Si no se superposen, indica que des del 2n mirall fins al 3r mirall, la trajectòria òptica no està alineada i cal ajustar el 2n mirall.

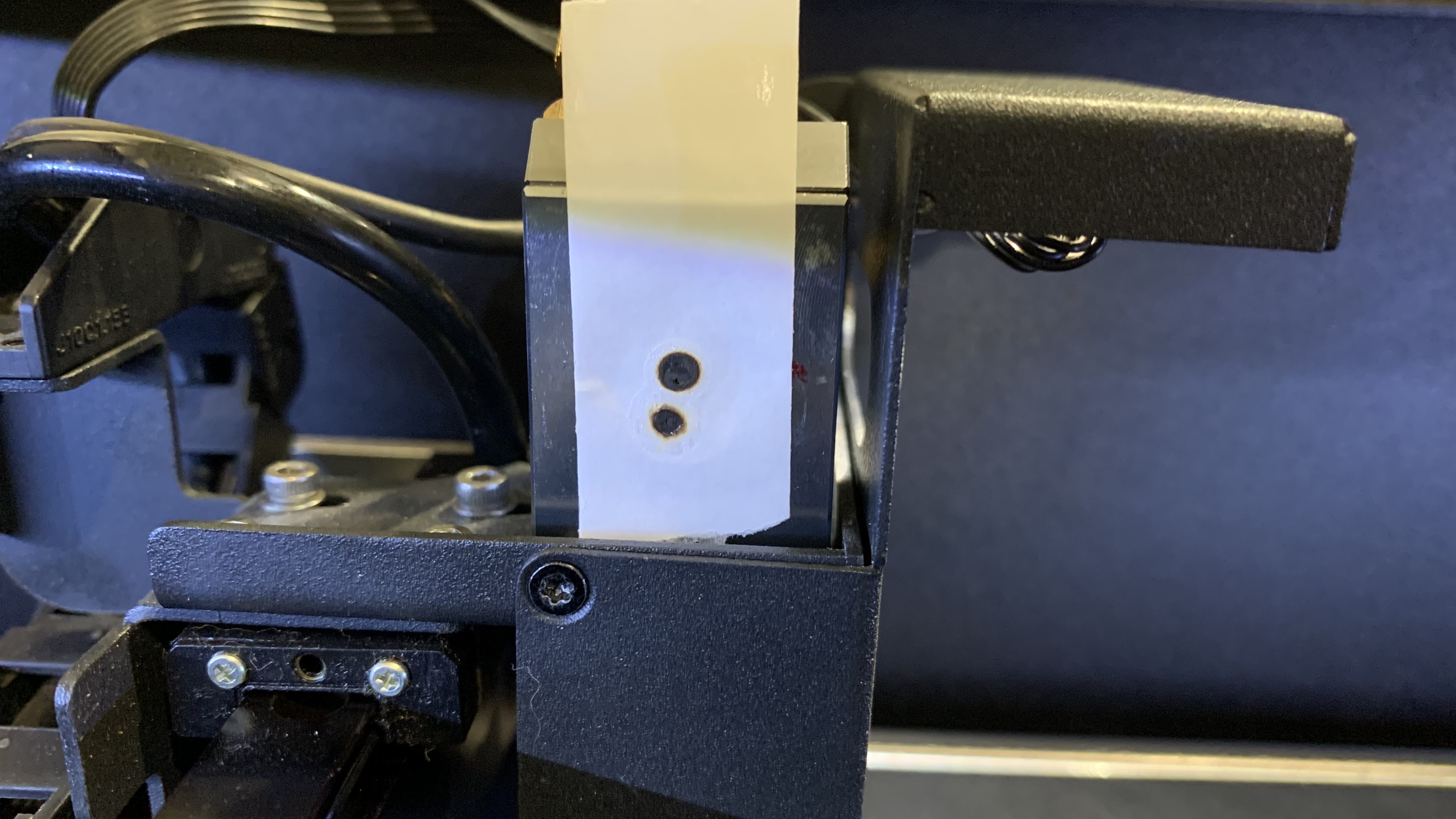

Bon exemple:

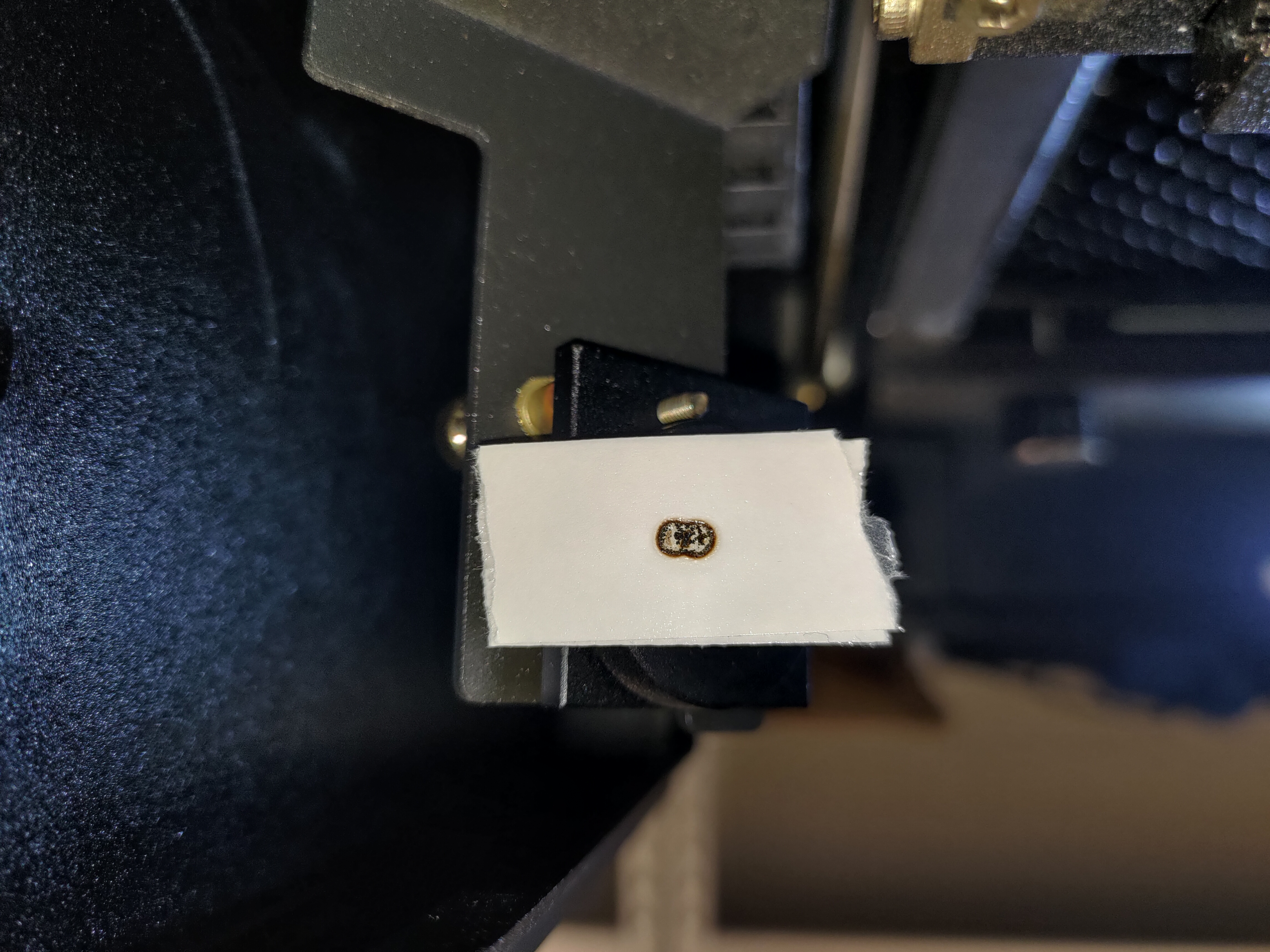

Mal exemple:
Pas 8-4 - Alinea la trajectòria des del 2n mirall fins al 3r mirall:
Aquest pas t'ensenyarà com alinear la trajectòria des del 2n mirall fins al 3r mirall ajustant els cargols del 2n mirall.

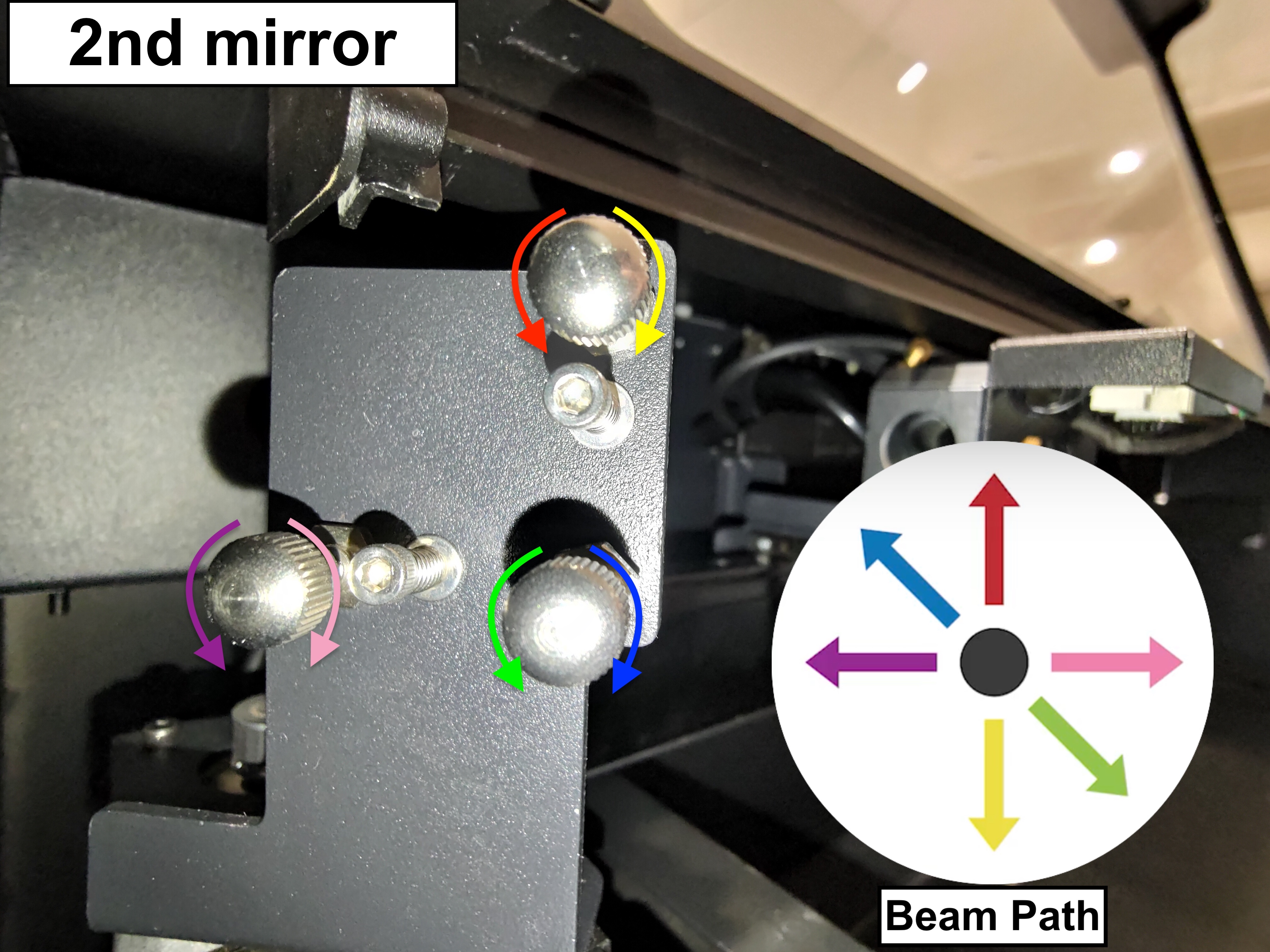

Hi ha tres cargols al 2n mirall, i girar-los en sentit horari o antihorari canviarà la trajectòria del feix, és a dir la posició del segon punt canviarà.
Tingueu en compte que cada vegada que ajusteu el cargol, la trajectòria pot canviar. Per garantir la precisió, es recomana treure la cinta vella amb els punts anteriors i utilitzar una nova cinta de dues capes per confirmar si els nous punts se superposen.
Pas 8-4-1 - Apunta el cargol que s'ajustarà:
Determineu la posició del vostre segon punt i apunteu el cargol i la seva direcció de rotació.
Si us plau, mireu la foto següent i trobeu el número que sigui similar a la posició del vostre segon punt:
Abans d'ajustar el cargol, si us plau, apreneu com afluixar correctament la femella:
- Primer, ruixeu l'alcohol sobre les femelles per fondre el gel o la cola i espereu uns segons.
- A continuació, utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap en sentit antihorari.
Per a #1:
El segon punt ha de baixar a la dreta per superposar-se al primer punt
El cargol inferior dret haurà de girar-se en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #2:
El segon punt ha de baixar directament per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit horari. Si us plau, consulteu la foto de sota.
Per a #3:
El segon punt ha de baixar primer i després anar a l'esquerra per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit horari per fer baixar el punt.
El cargol inferior esquerre haurà de girar-se en sentit antihorari per fer anar el punt a l'esquerra.
Si us plau, consulteu la foto de sota.
Per a #4:
El segon punt ha d'anar a la dreta per superposar-se al primer punt.
El cargol inferior esquerre haurà de girar-se en sentit horari. Si us plau, consulteu la foto de sota.
Per a #5:
El segon punt ha d'anar a l'esquerra per superposar-se al primer punt.
El cargol inferior esquerre haurà de girar-se en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #6:
El segon punt ha d'anar primer a la dreta i després pujar per superposar-se al primer punt.
El cargol inferior esquerre haurà de girar-se en sentit horari per fer anar el punt a la dreta.
El cargol superior dret haurà de girar-se en sentit antihorari per fer pujar el punt.
Si us plau, consulteu la foto de sota.
Per a #7:
El segon punt ha d'anar recte cap amunt per superposar-se al primer punt.
El cargol superior dret haurà de girar-se en sentit antihorari. Si us plau, consulteu la foto de sota.
Per a #8:
El segon punt ha d'anar cap amunt a l'esquerra per superposar-se al primer punt
El cargol inferior dret s'haurà de girar en sentit horari. Si us plau, consulteu la foto de sota.
Pas 8-4-2 - Estrenyi la femella després d'ajustar:
Si us plau estrenyi la femella després d'ajustar el cargol girant-la en sentit horari.
Pas 8-5 - Comprovi la posició del punt a l'entrada del 3r mirall
Si el camí del 2n al 3r mirall està alineat, utilitzi l'eina OPA per comprovar si el punt està al centre de l'entrada del 3r mirall.
Si us plau, utilitzi l' enllaç per descarregar l'arxiu i utilitzar un acrílic transparent de 3 mm per gravar i tallar.
El cercle de l'eina coincidirà amb l'entrada com a la foto de sota.

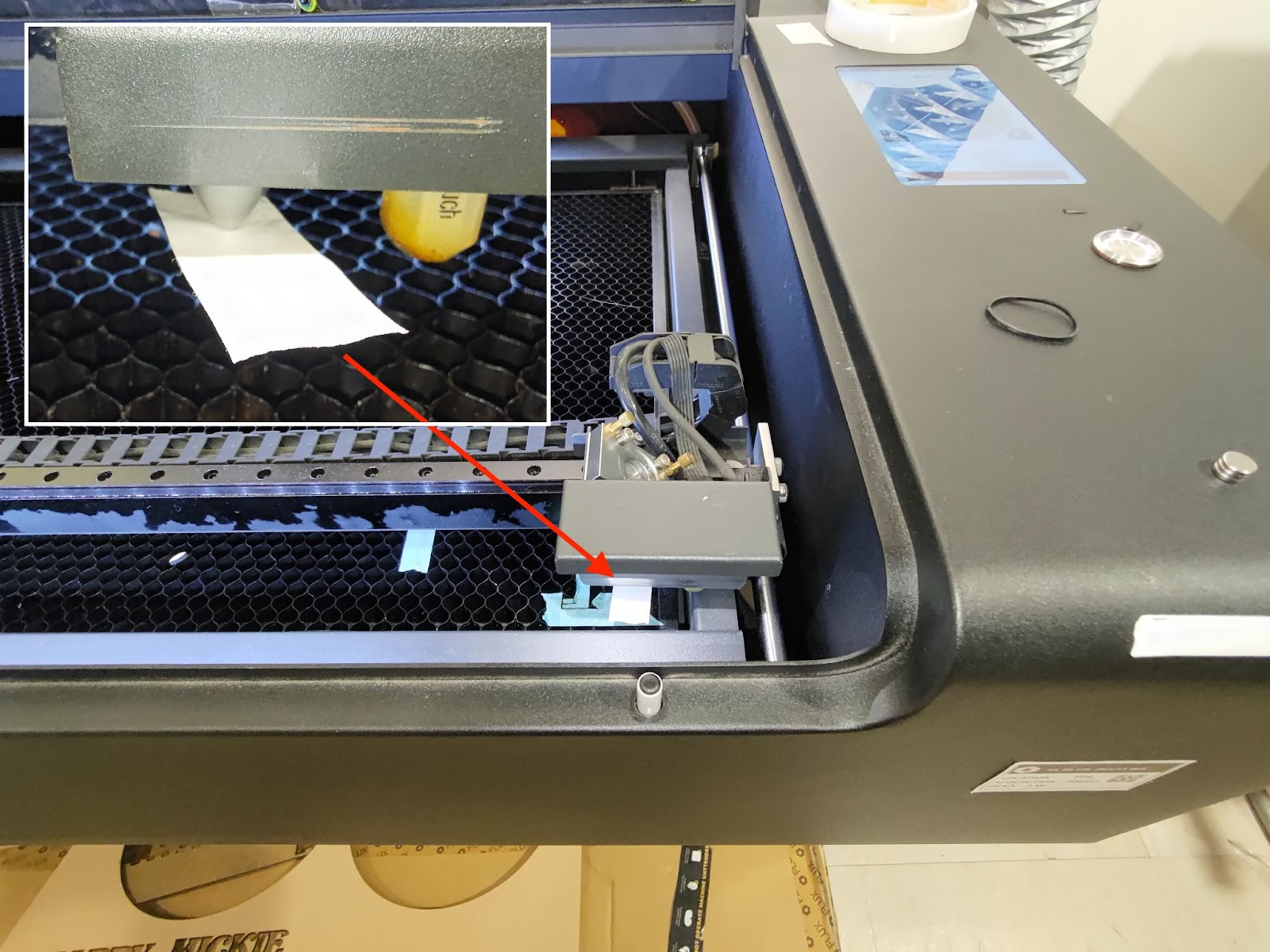

Si la vostra màquina no pot tallar cap àrea del llit, heu de fer una eina temporal.
Si us plau, utilitzeu un tros de cinta adhesiva transparent i doblegueu-la per tancar la part enganxosa.
Dibuixeu dues línies com a les fotos de sota:
El centre de les línies a la cinta serà el centre de l'entrada rodona.
(Es suggereix marcar dues marques com els punts vermells a la foto de sota per alinear les línies a la cinta.)
Pas 8-5-1 - Creeu el punt:
Col·loqueu una cinta de 2 capes a l'entrada del 3r mirall.
No cobriu completament el cercle (entrada), deixeu una mica fora per alinear la posició de l'eina OPA.
Moveu el capçal al centre del llit i feu 5 polsos.
Pas 8-5-2 - Comprovi la línia vertical amb l'eina:
Utilitzeu l'eina per comprovar si el punt està al centre verticalment.

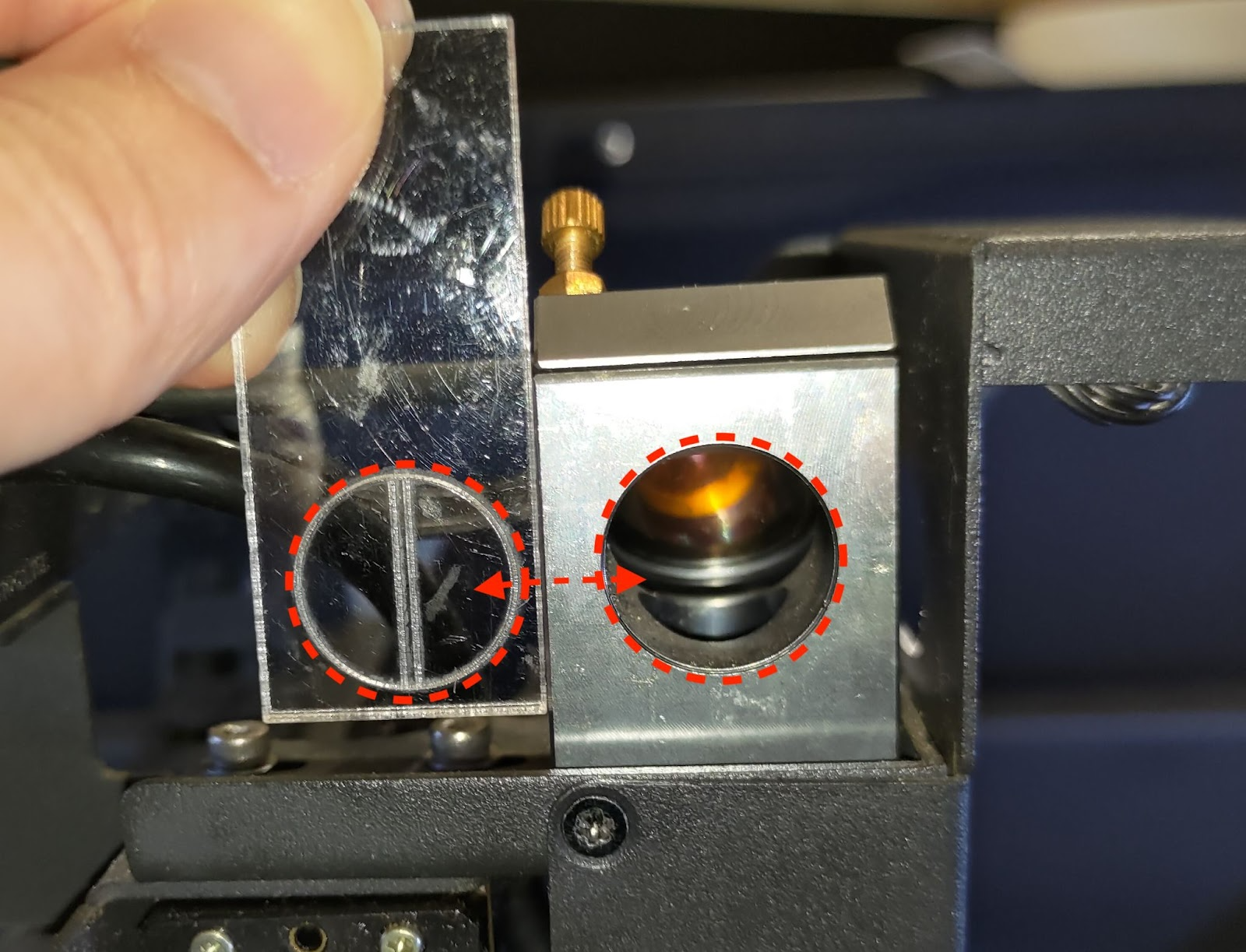

Per a l'eina d'acrílic:

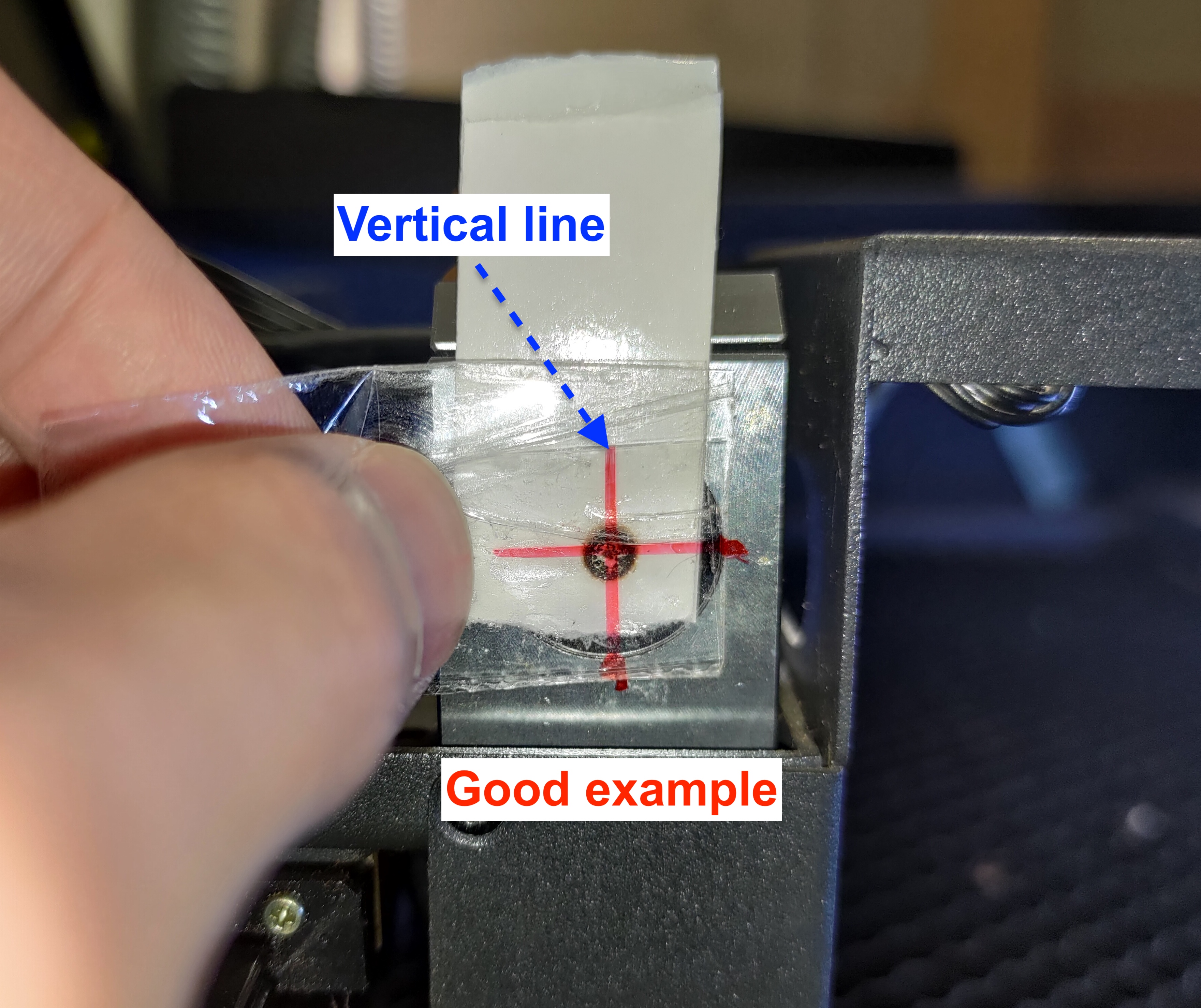

Per a l'eina de cinta:
- Si el punt està al centre, passeu al pas 8-5-3.
- Si el punt no està al centre, consulteu les instruccions a continuació sobre com ajustar la posició del capçal làser.

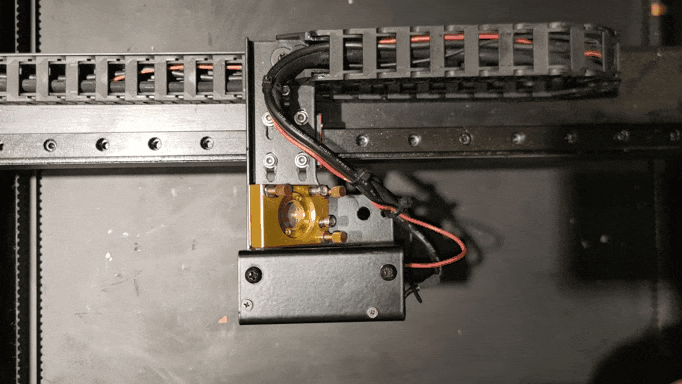

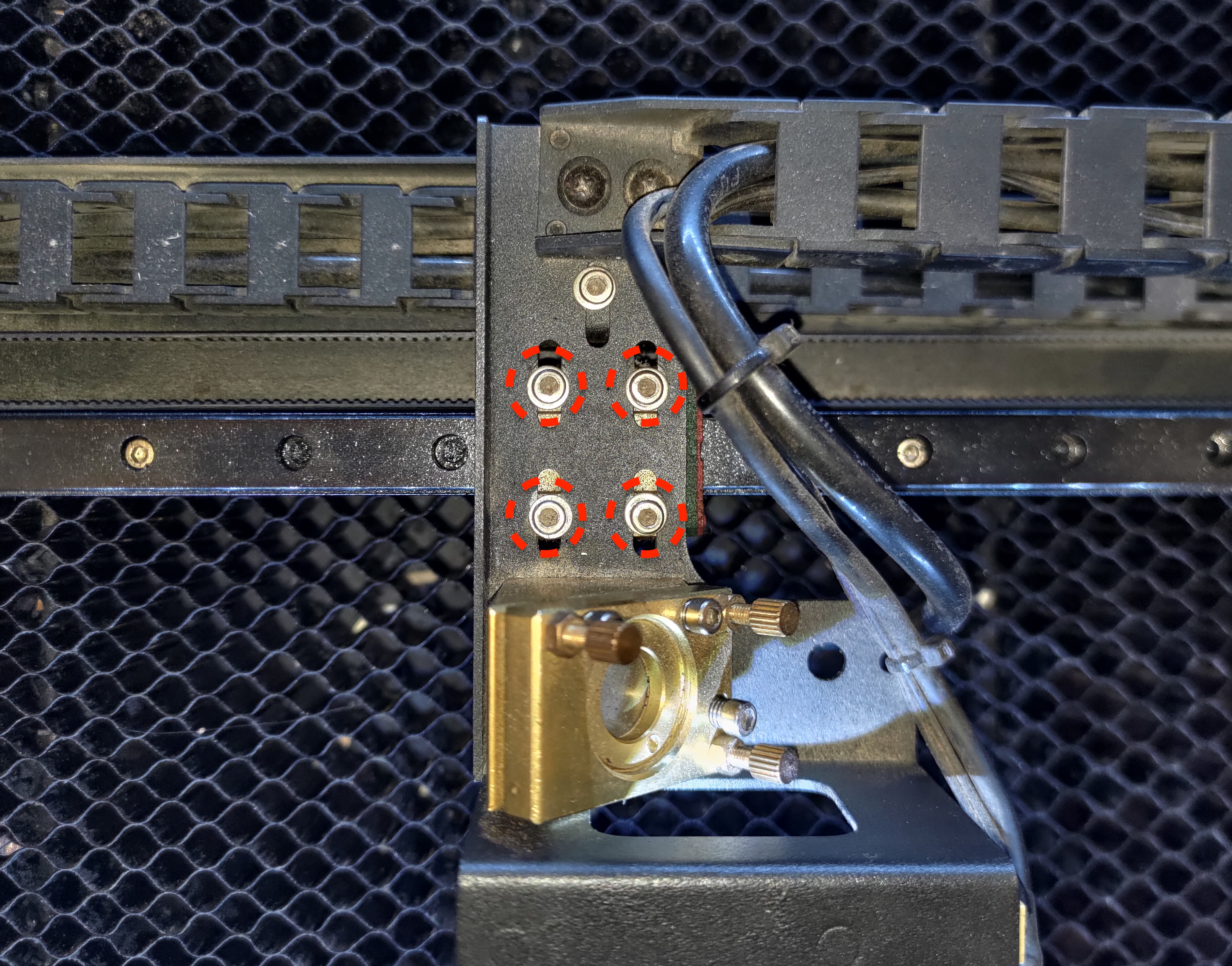

Afluixeu lleugerament aquests 4 cargols:
Després d'afluixar els cargols, el capçal es pot empènyer cap a dins o cap a fora.
- Empènyer cap a fora:
- Empènyer cap a dins:
Després de moure el capçal, torneu a collar els cargols i s'ha de realitzar el calibratge de la càmera.
Pas 8-5-3 - Comproveu la línia horitzontal amb l'eina:
Després de comprovar la línia vertical, utilitzeu l'eina per comprovar la línia horitzontal. El punt ha d'estar al centre o una mica per sobre de la línia també serà acceptat.

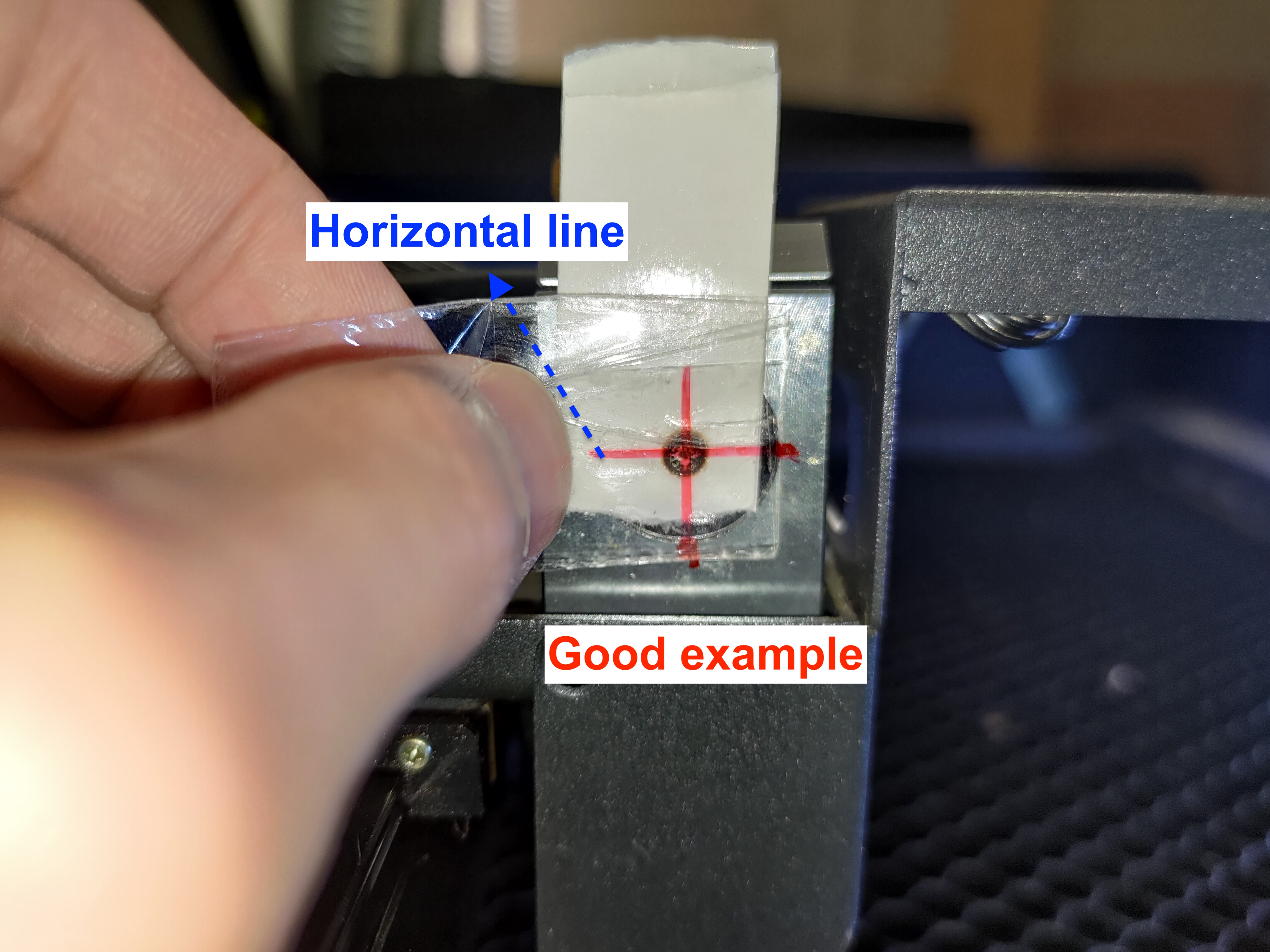

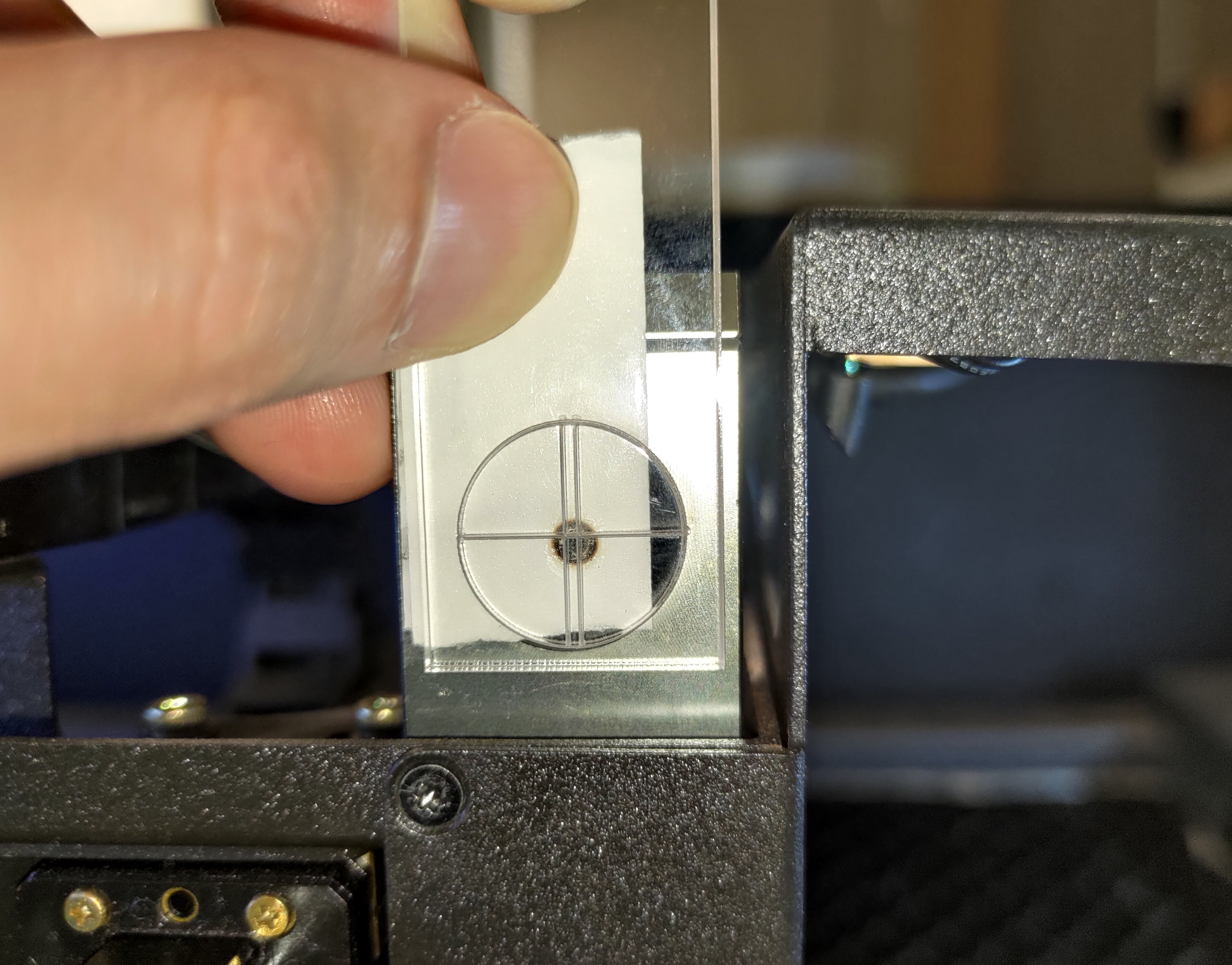

Eina d'acrílic - Exemple perfecte:

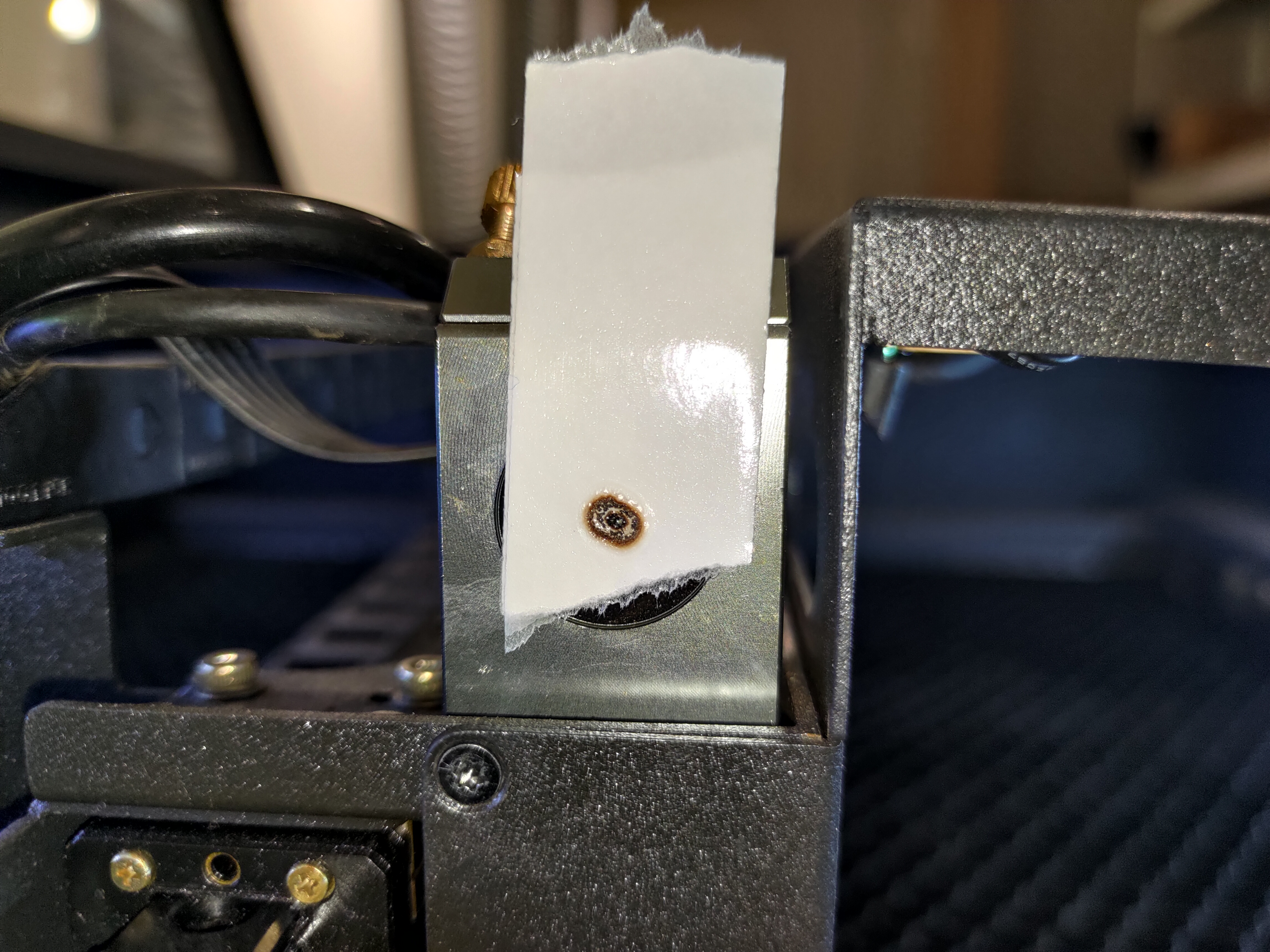

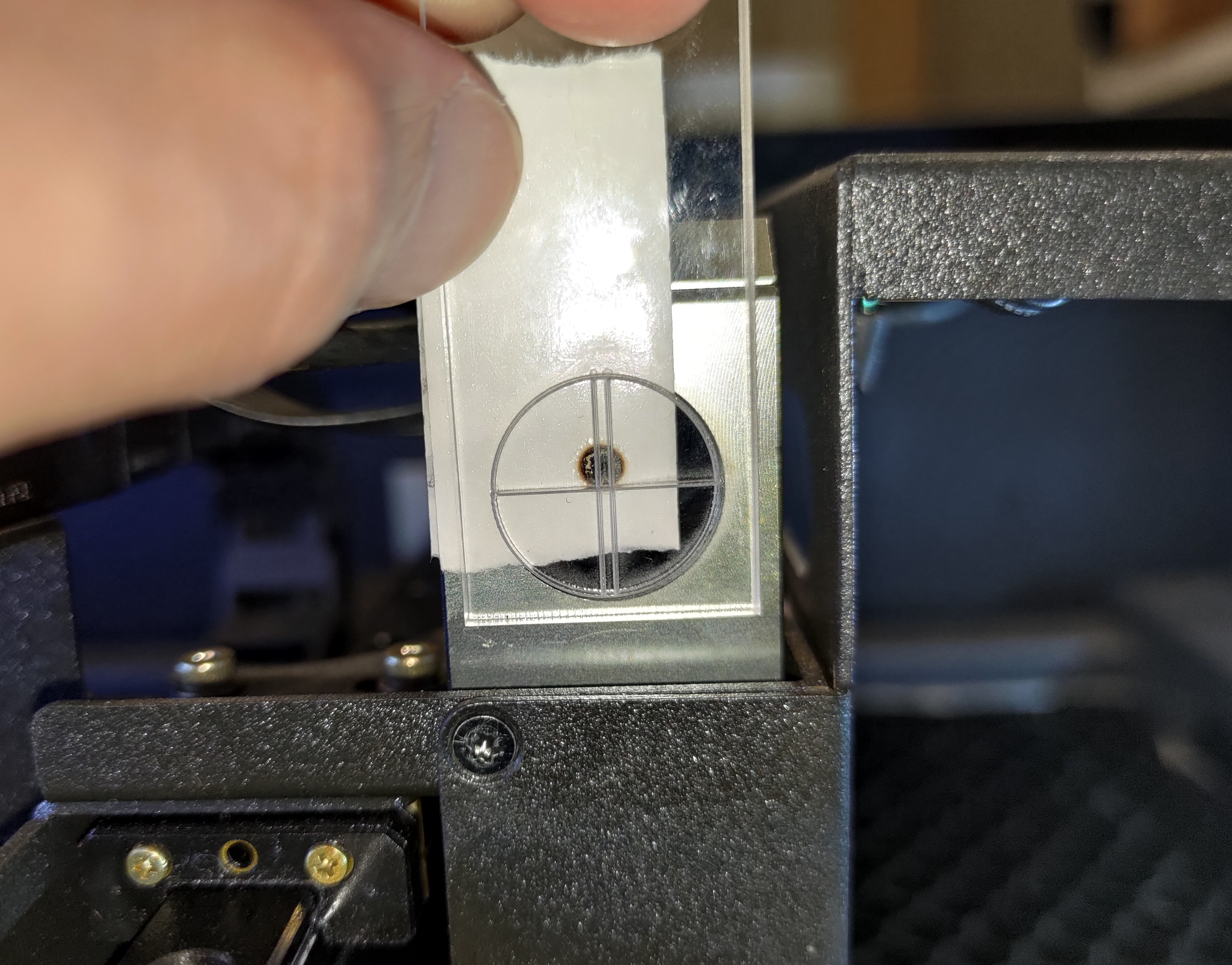

Eina d'acrílic - Exemple acceptable:

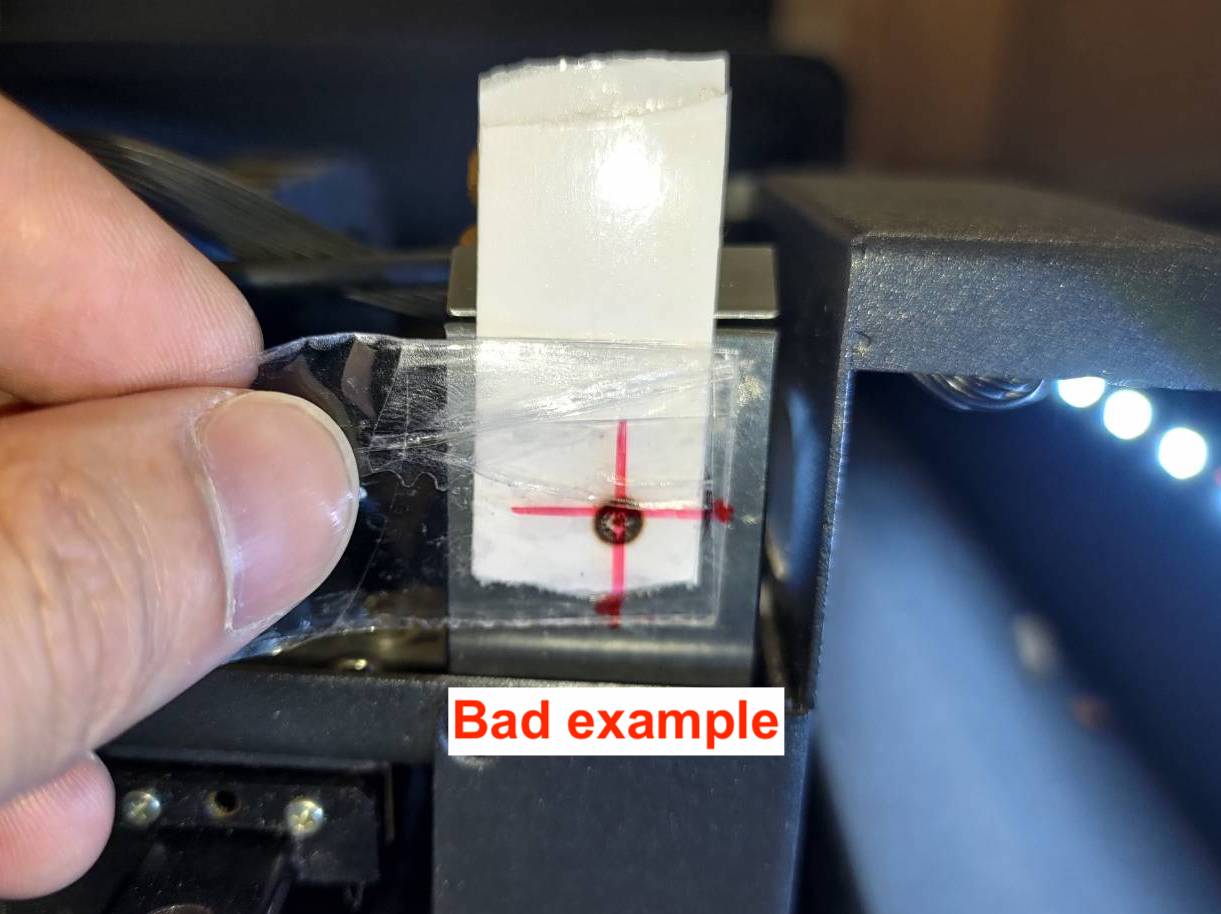

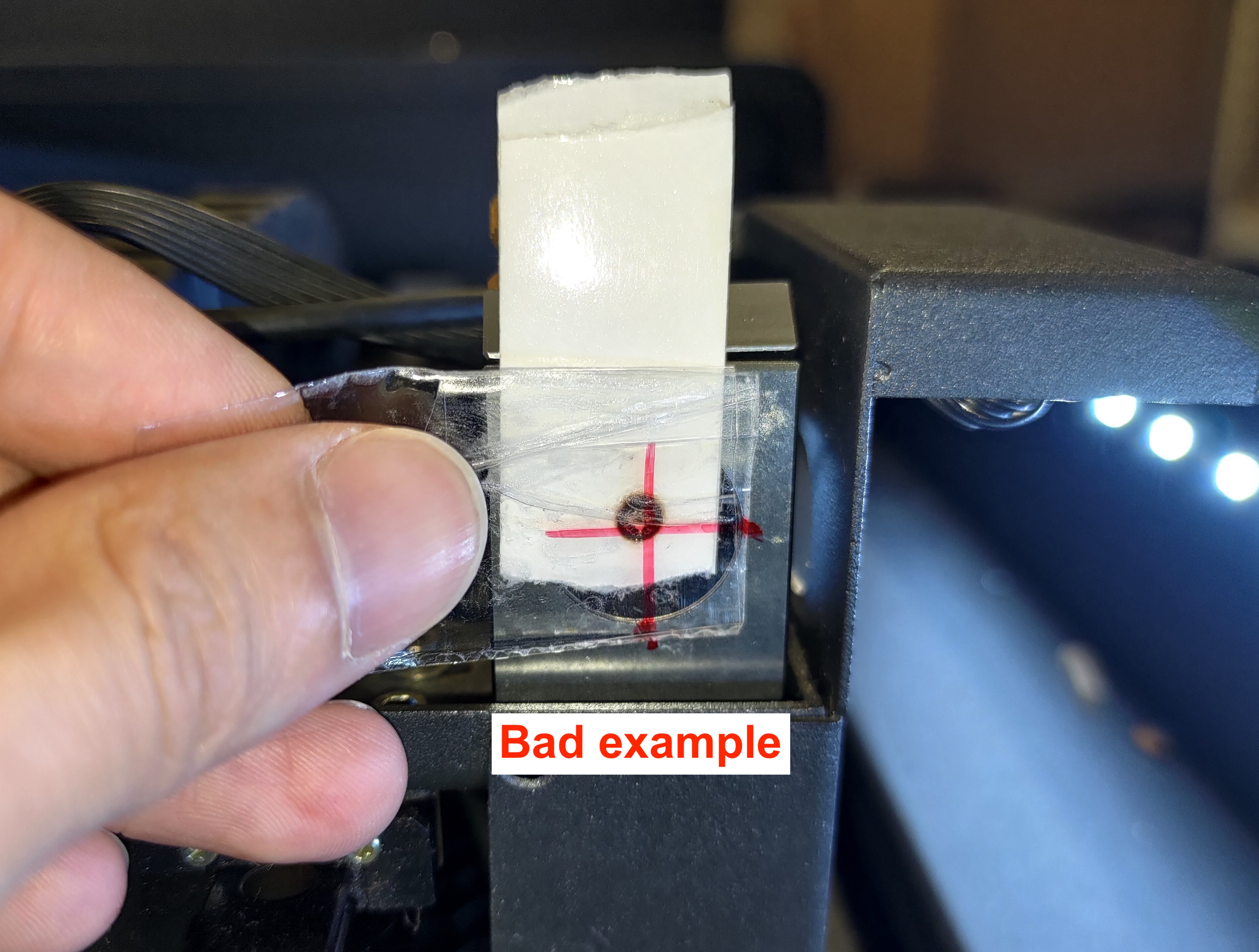

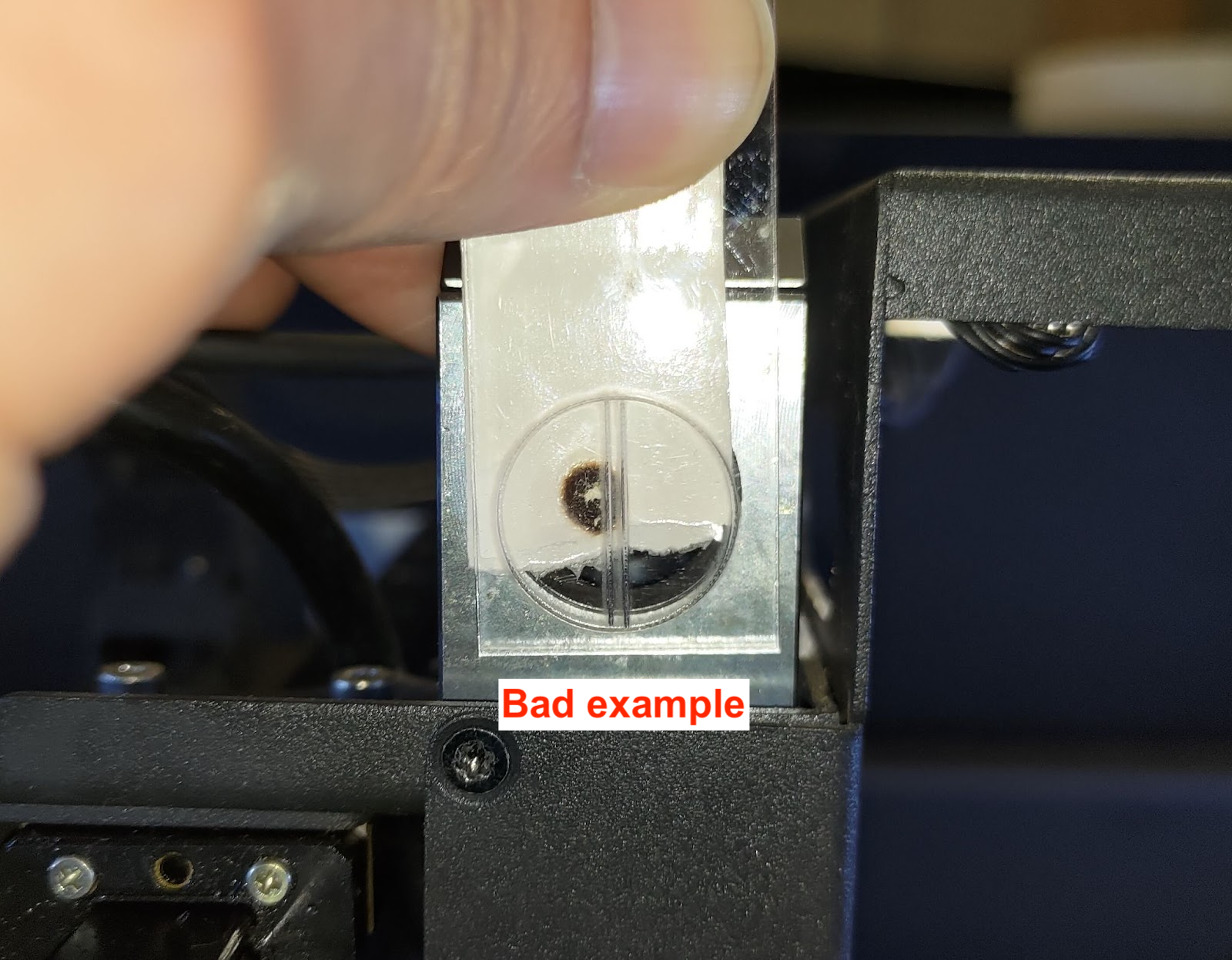

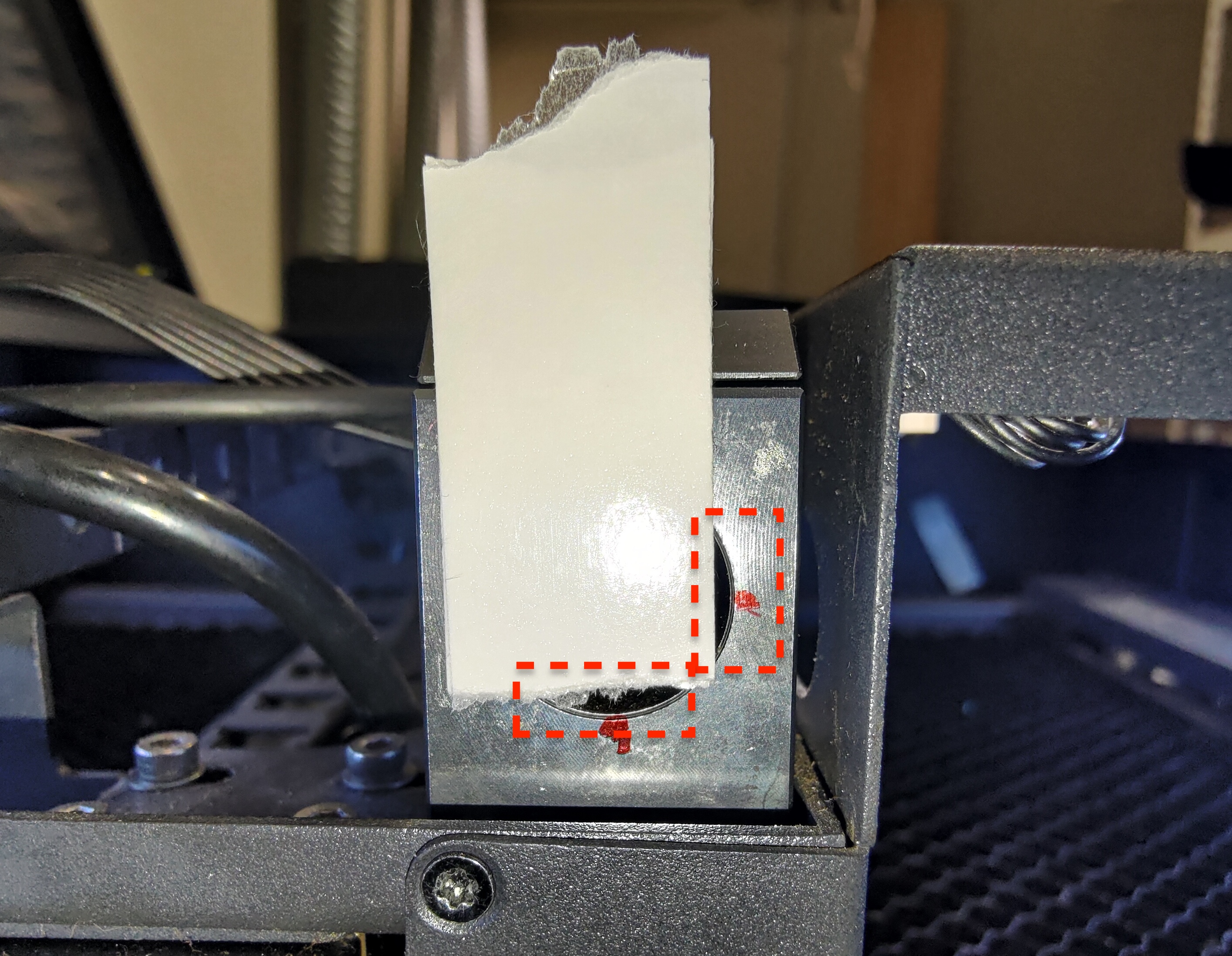

Eina d'acrílic - Mal exemple:
Per a l'eina de cinta:
Si el punt està per sota de la línia horitzontal, poseu-vos en contacte amb el vostre distribuïdor local i indiqueu que el punt està per sota de la línia horitzontal.
Pas 8-6 - Recolliu la cinta del 3r mirall:
Col·loqueu una cinta de dues capes al 3r mirall i moveu el capçal a la posició mitjana-esquerra posició.
Feu 3 polsos per crear el primer punt.
Mantingui la mateixa cinta al 3r mirall i mogui el capçal a la posició central-dreta.
Feu 3 polsos per crear el segon punt.
Retireu la cinta del 3r mirall i poseu-la sobre el paper.
Anoti la posició i el nombre de polsos com a la foto de sota.

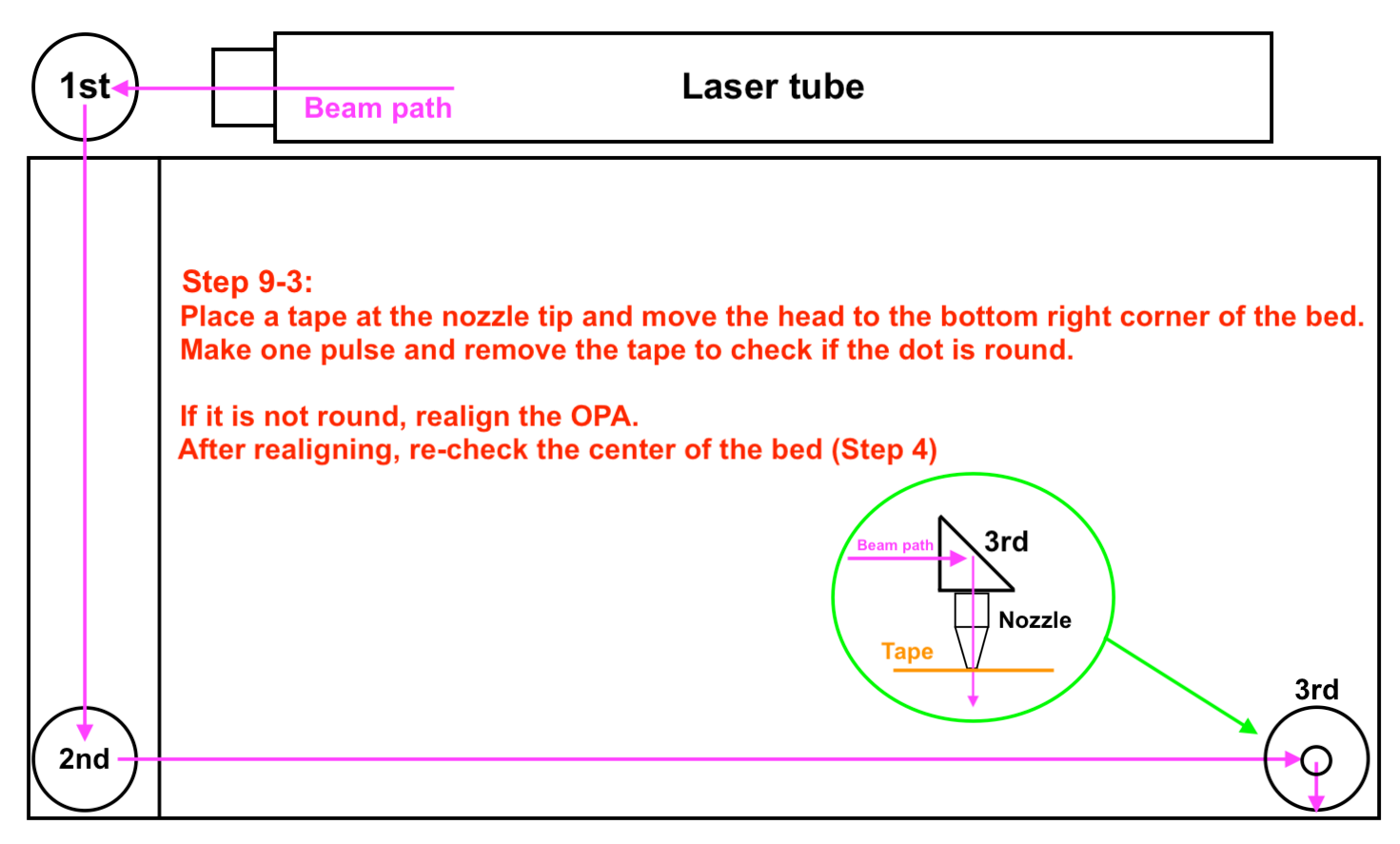

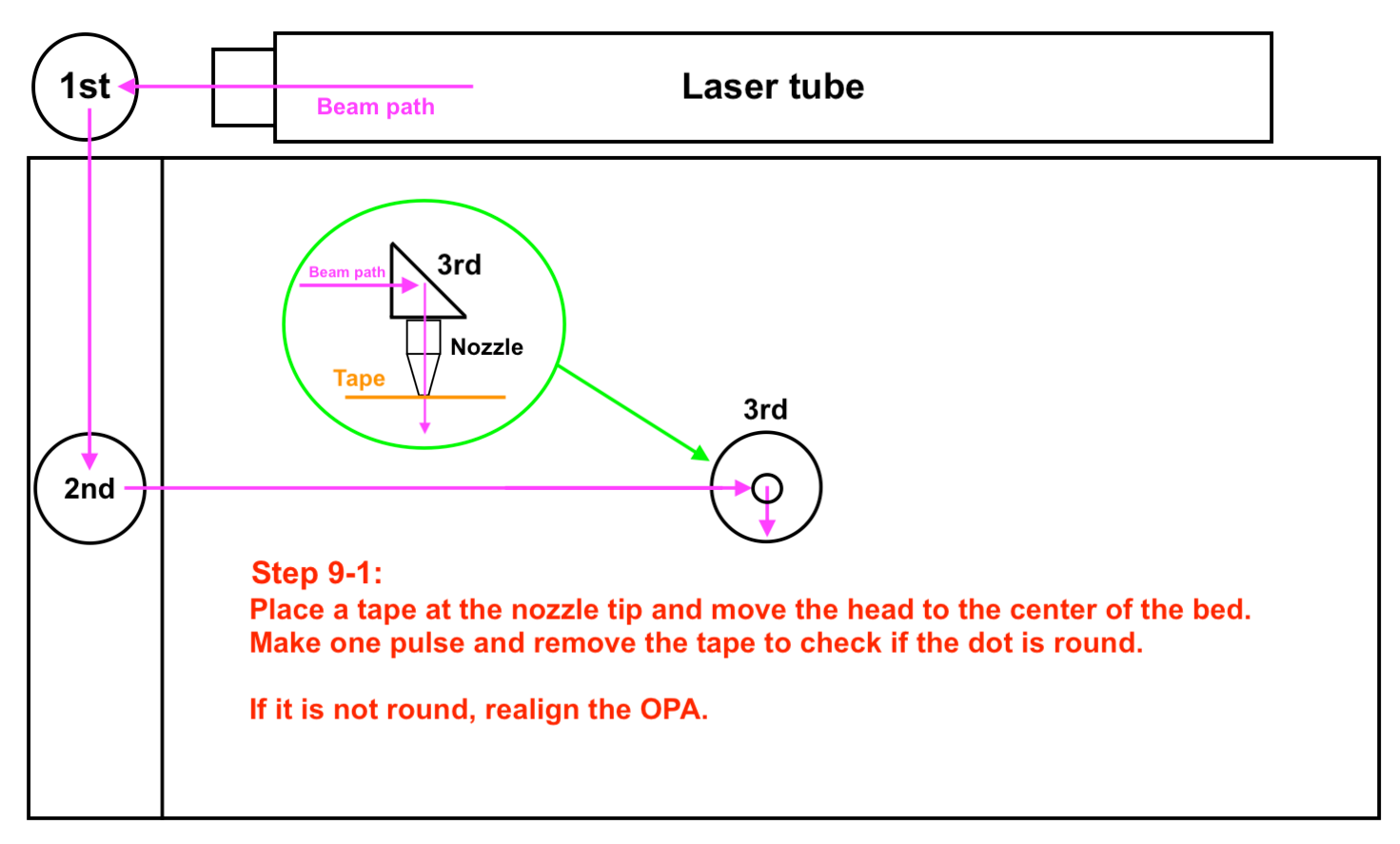

Pas 9 - Comprovi el camí des del 3r mirall fins a la punta del broquet:
Hi haurà dues ubicacions per comprovar.
La primera és el centre del llit.
Visió general del pas:
L'altra és la cantonada inferior dreta del llit:
Visió general del pas:

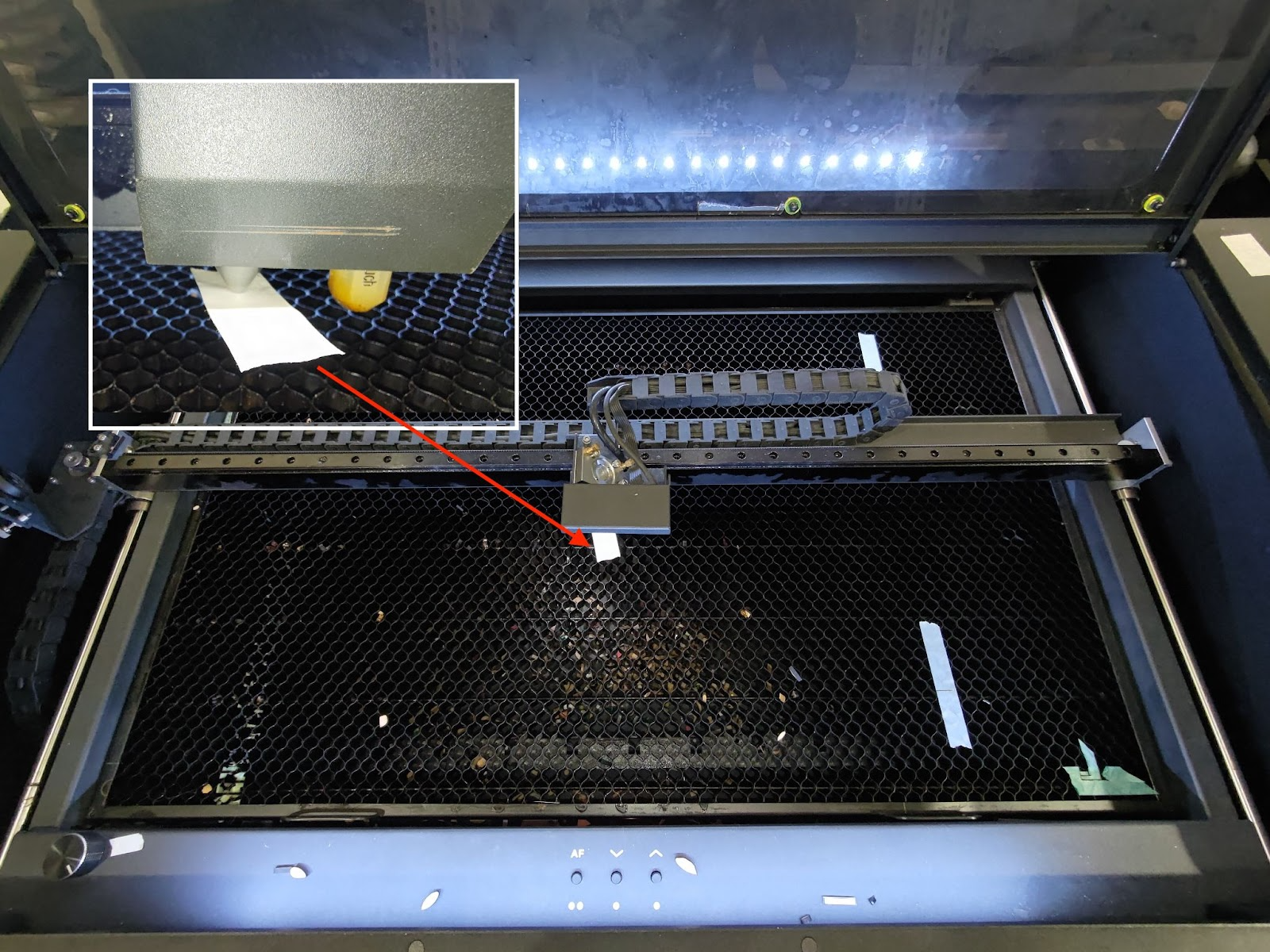

Pas 9-1 - Comprovi el camí de l'eix Z al centre del llit

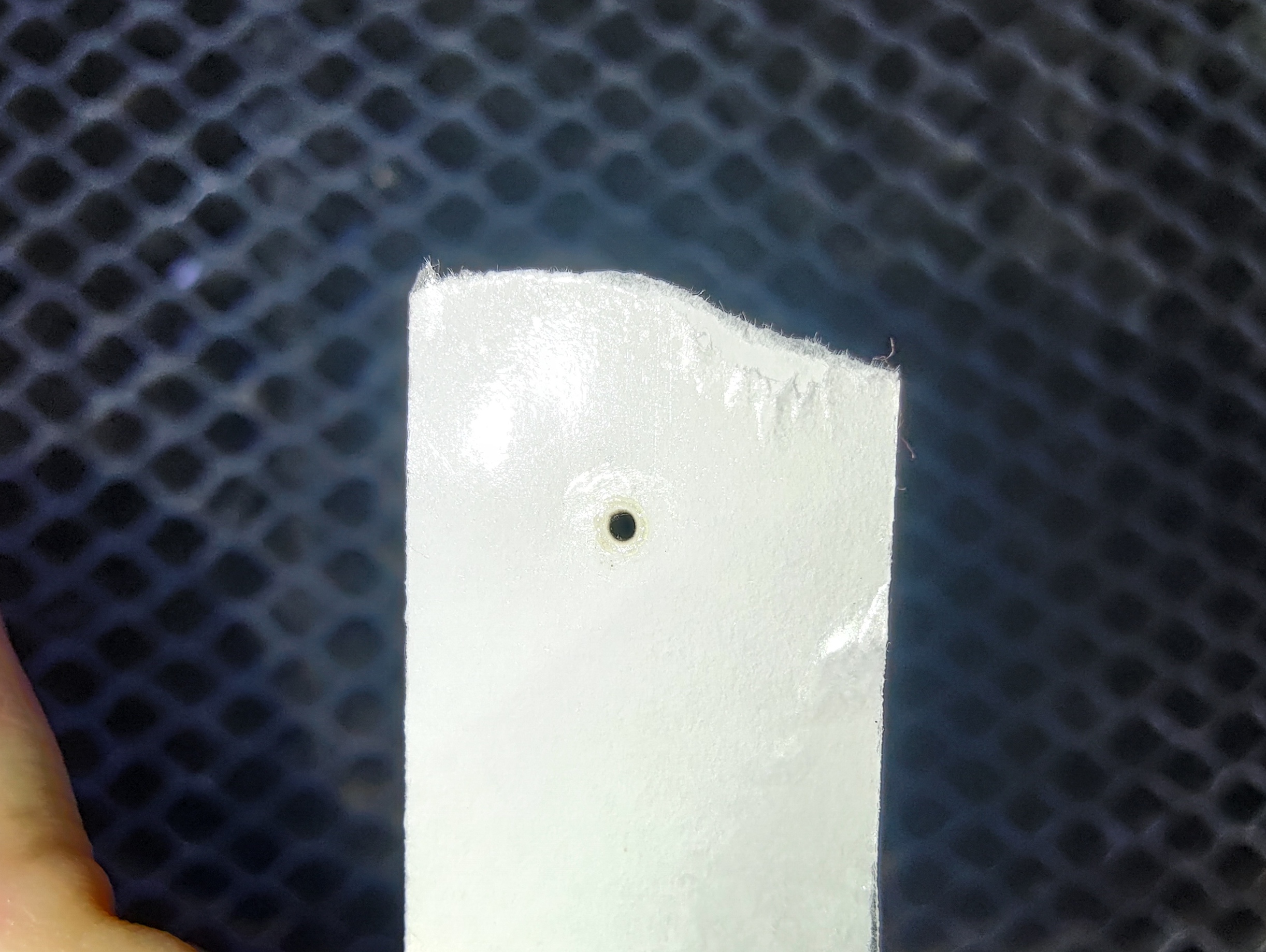

Col·loqui una cinta d'una sola capa a la punta del broquet i mogui el capçal làser al centre del llit, després faci un pols.

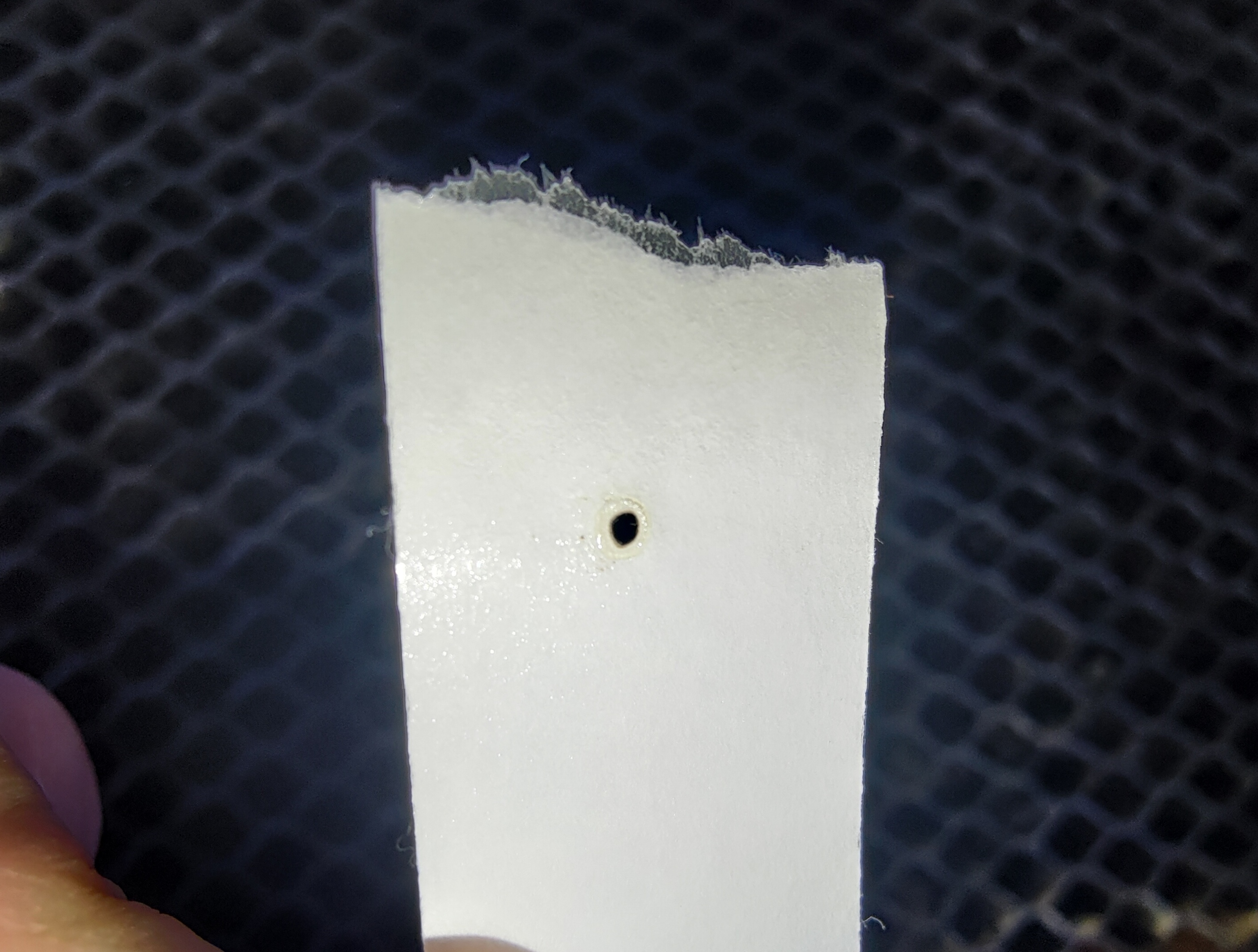

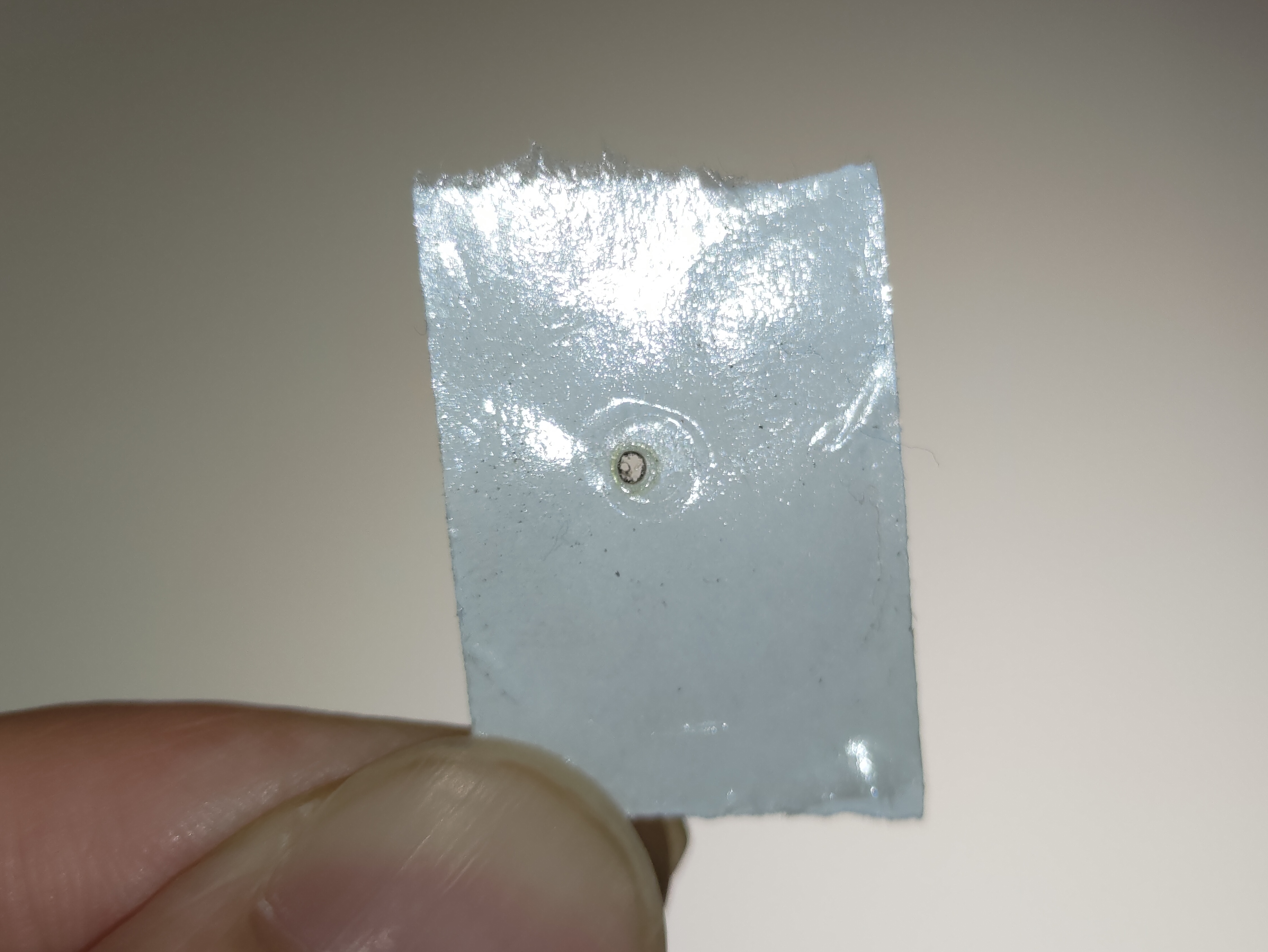

Retiri la cinta i comprovi si el punt és rodó.

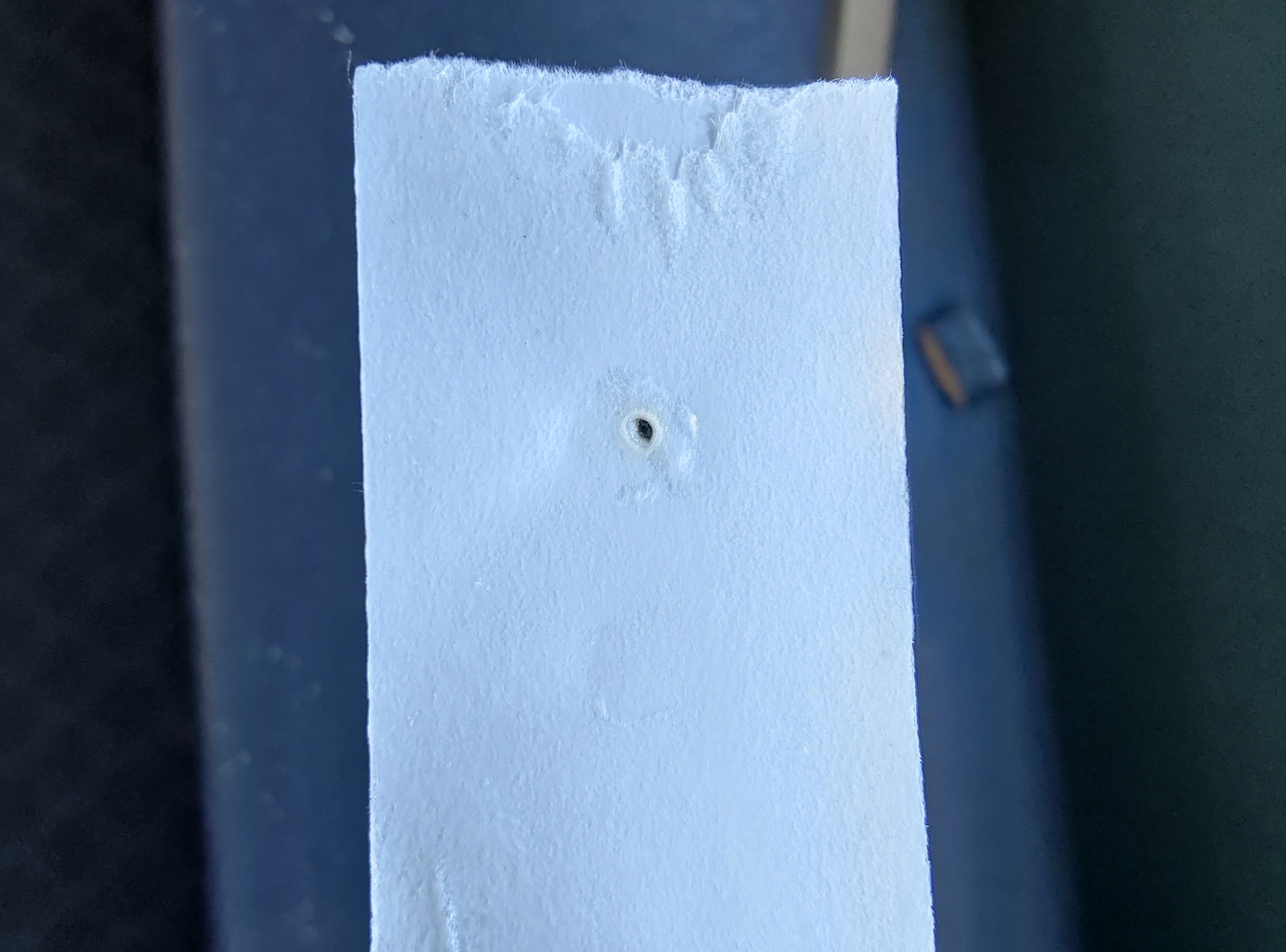

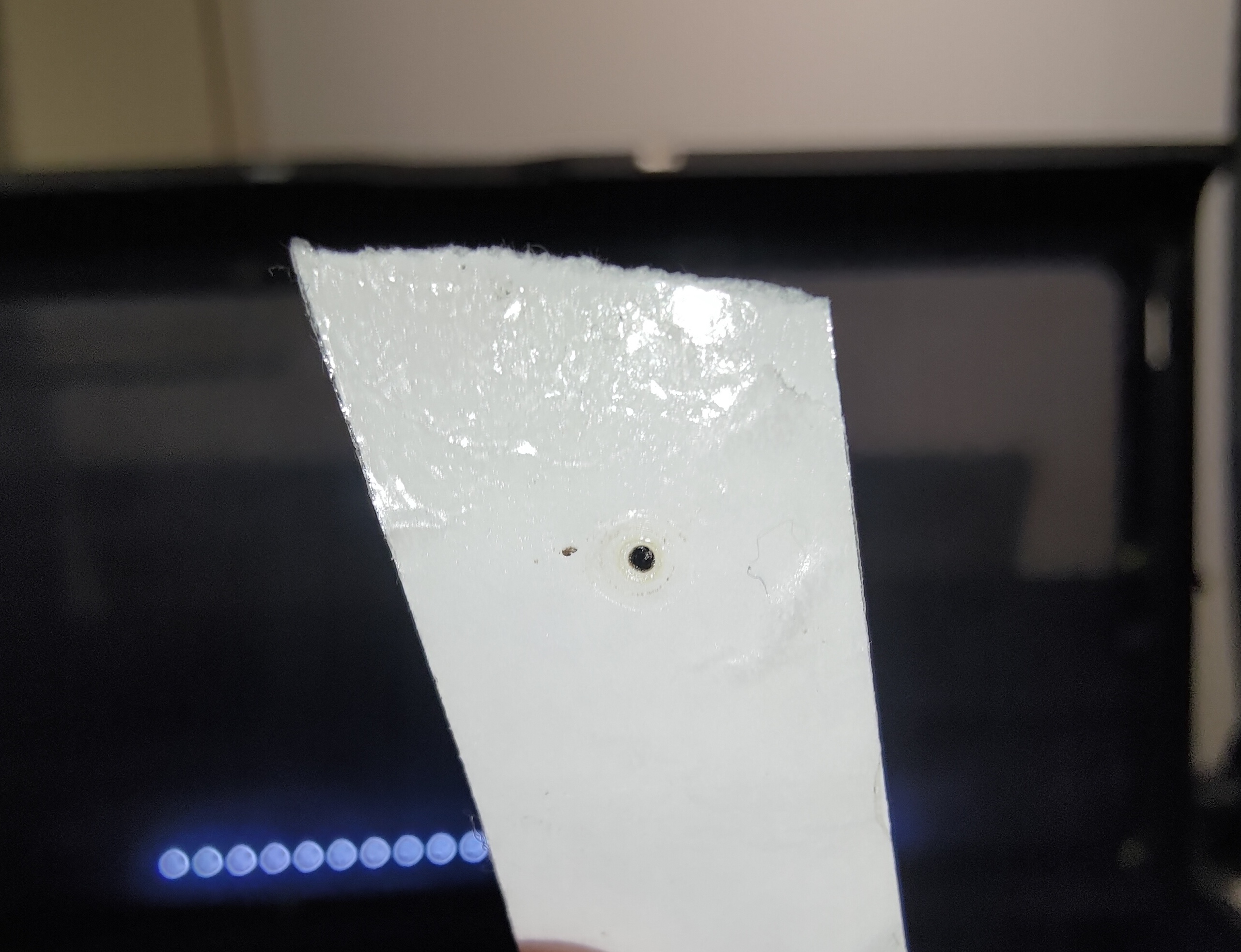

Bon exemple:

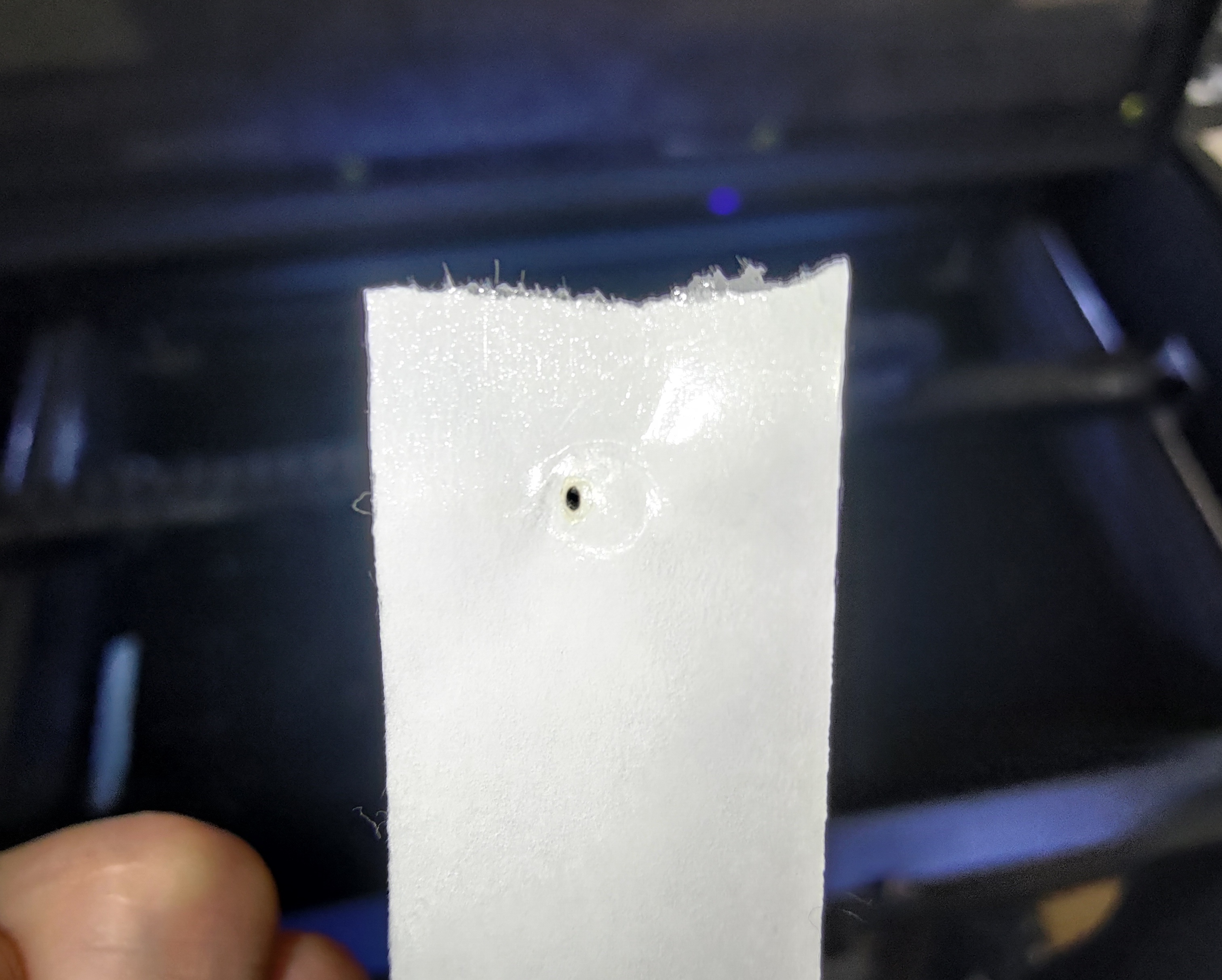

Mals exemples:
- Si el seu punt és rodó, passi al Pas 9-3
- Si el seu punt no és rodó, passi al Pas 9-2 per realinear el camí òptic des del 3r mirall fins al llit (eix Z), que no és prou vertical.
- Si no troba cap punt a la cinta, si us plau, consulti les instruccions per a l'ajust avançat. [5-3 Ajust avançat del camí òptic]
Pas 9-2 - Ajusti el camí de l'eix Z al centre del llit
Aquest pas li ensenyarà com alinear el camí vertical des del 3r mirall fins al llit ajustant els cargols del 3r mirall.

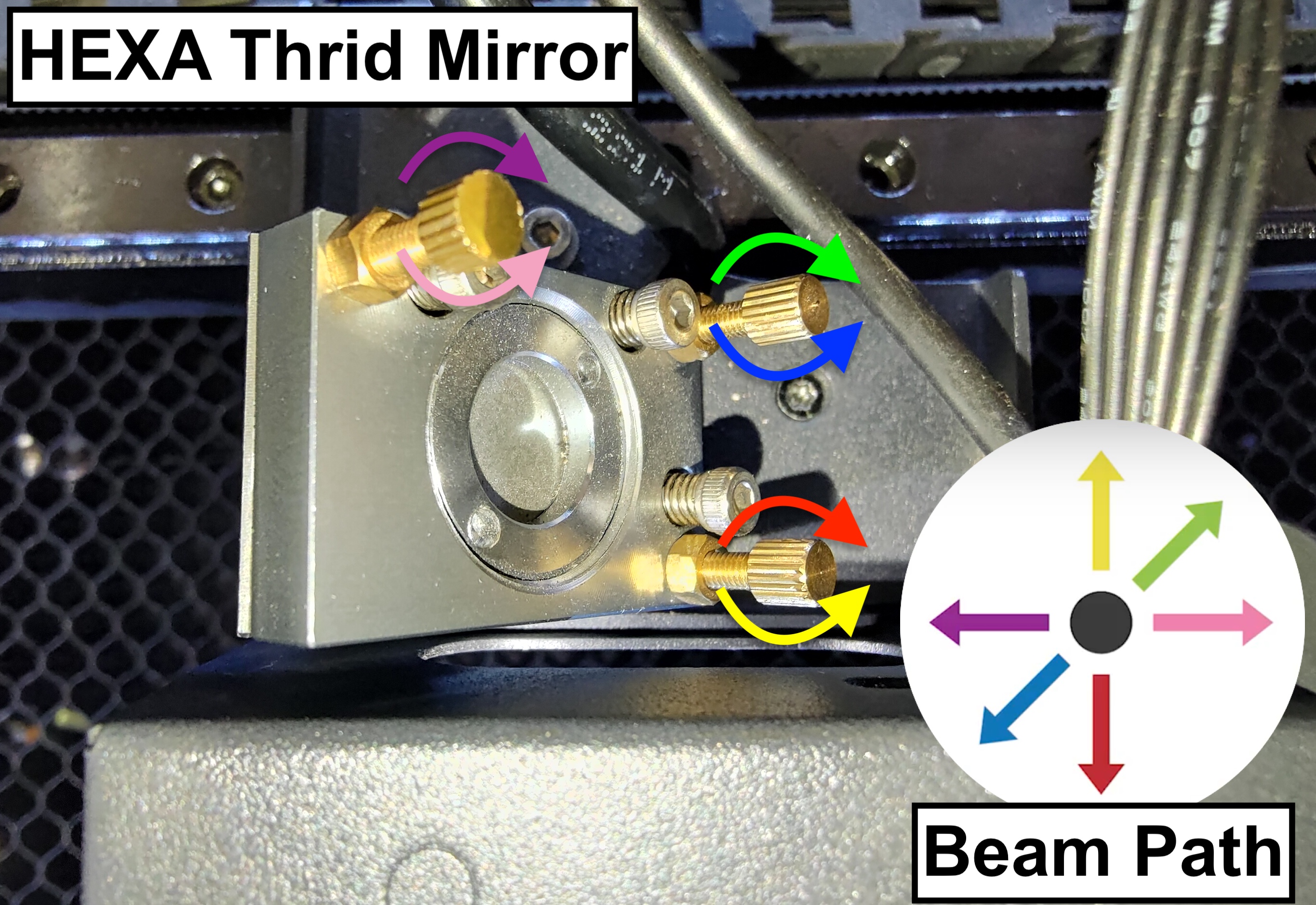

Hi ha tres cargols al 3r mirall, i girar-los en sentit horari o antihorari canviarà el camí vertical del feix, és a dir, la posició del petit punt a la cinta canviarà.
Tingueu en compte que cada vegada que ajusteu el cargol, la trajectòria pot canviar. Per garantir la precisió, heu de trobar una zona clara per enganxar la cinta a la punta del broquet. La cinta es pot reutilitzar fins que s'hagi utilitzat tota la zona clara.
Pas 9-2-1 - Apunteu el cargol que s'ajustarà:
Determineu la posició del punt vertical i apunteu el cargol i el seu direcció de rotació.
Primer, haureu de conèixer tota l'àrea a la qual es pot moure el punt.
En realitat, és la mateixa àrea que la punta del broquet. La marca pressionada a la cinta és l'àrea.
A continuació, trobeu el número que sigui similar a la vostra vertical posició del punt
Gràfic esquemàtic:
Abans d'ajustar el cargol, si us plau, apreneu com afluixar correctament la femella:
Utilitzeu les alicates per subjectar el cargol, després afluixeu la femella amb la clau de doble cap girant-la en sentit antihorari.
Per a #1:
El punt vertical ha d'anar a la dreta per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre haurà de girar-se en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #2:
El punt vertical ha d'anar avall a la dreta per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre s'haurà de girar en sentit antihorari per anar a la dreta.
El cargol inferior dret s'haurà de girar en sentit horari per anar avall.
Si us plau, consulteu la foto de sota.
Per a #3:
El punt vertical ha d'anar avall per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol inferior dret s'haurà de girar en sentit horari per anar avall.
Si us plau, consulteu la foto de sota.
Per a #4:
El punt vertical ha d'anar avall a l'esquerra per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior dret s'haurà de girar en sentit antihorari.
Si us plau, consulteu la foto de sota.
Per a #5:
El punt vertical ha d'anar a l'esquerra per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre haurà de girar-se en sentit horari.
Si us plau, consulteu la foto de sota.
Per a #6:
El punt vertical ha d'anar amunt a l'esquerra per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior esquerre s'haurà de girar en sentit horari per anar a l'esquerra.
El cargol inferior dret s'haurà de girar en sentit antihorari per anar amunt.
Si us plau, consulteu la foto de sota.
Per a #7:
El punt vertical ha d'anar amunt per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol inferior dret s'haurà de girar en sentit antihorari per anar amunt.
Si us plau, consulteu la foto de sota.
Per a #8:
El punt vertical ha d'anar amunt a la dreta per ser rodó i al centre.
Quan s'està de cara a la part frontal de la màquina:
El cargol superior dret s'haurà de girar en sentit horari.
Si us plau, consulteu la foto de sota.
Pas 9-2-2 - Apreteu la femella després d'ajustar:
Si us plau estrenyi la femella després d'ajustar el cargol girant-la en sentit horari.
Pas 9-3 - Comproveu la trajectòria de l'eix Z a la cantonada inferior dreta del llit

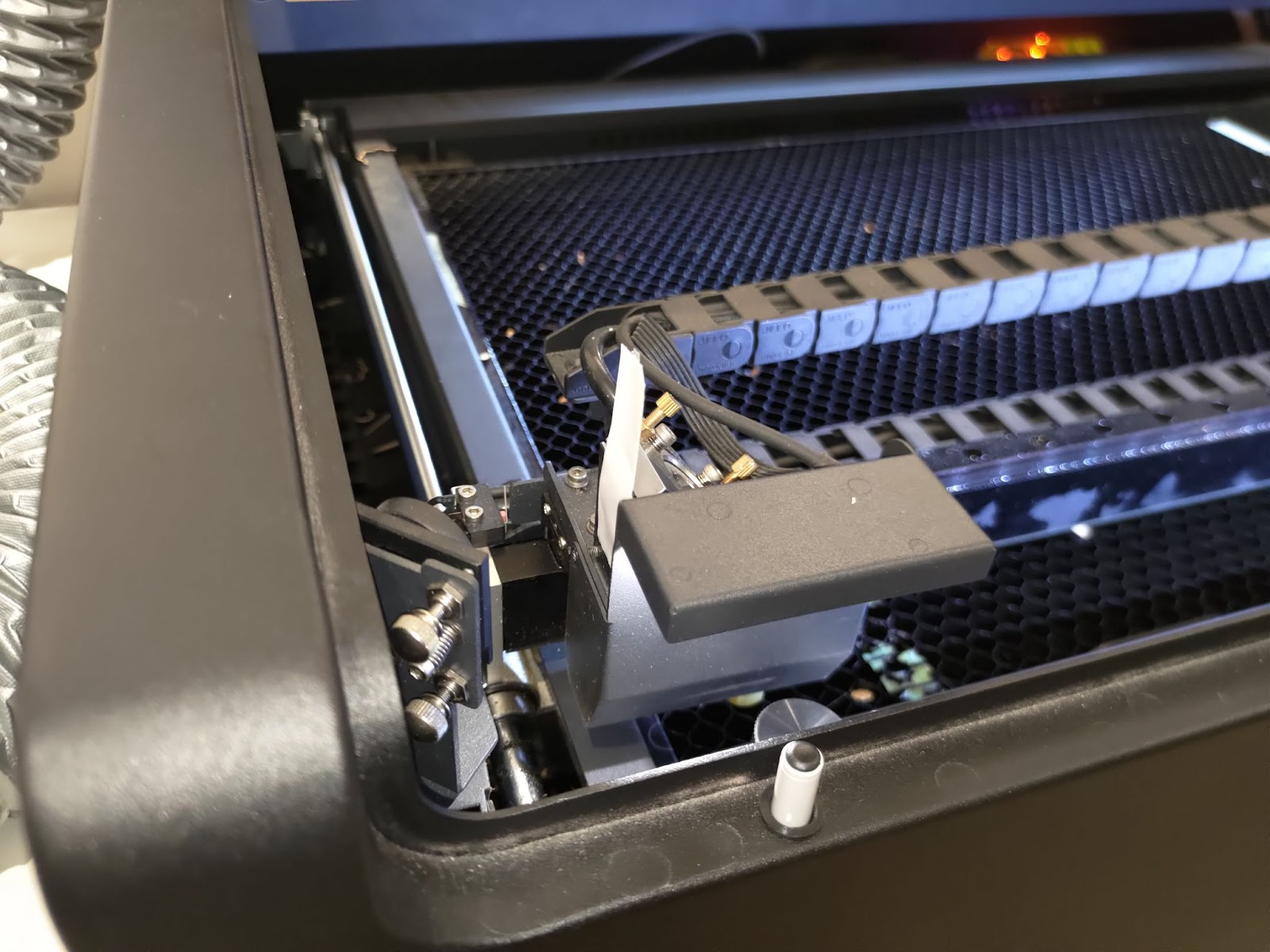

Col·loqui una cinta d'una sola capa a la punta del broquet i moveu el capçal làser a la cantonada inferior dreta del llit i després faci un pols.
Retiri la cinta i comprovi si el punt és rodó.
(És normal que el punt de la cantonada sigui més petit que el punt central. Si us plau, consulteu els exemples següents.)
Bon exemple:
Exemples acceptables:
Mals exemples:
- Si el vostre punt no és rodó, torneu al pas 9-4 per realinear la trajectòria òptica des del 3r mirall fins al llit (eix Z) que no és prou vertical.
- Si el vostre punt és rodó, passeu al pas 9-5.
Pas 9-4 - Ajusteu la trajectòria de l'eix Z a la cantonada inferior dreta del llit
- Consulteu el pas 9-2 i completeu l'ajust. El mètode d'ajust és el mateix que per ajustar el punt al centre del llit.
- Si us plau, torneu a comprovar el punt vertical al centre després d'ajustar la cantonada inferior dreta.
- Si no és possible que les dues posicions siguin rodones al mateix temps, ometeu l'ajust de la cantonada inferior dretar i passeu al 9-5 i seguiu el pas 10.
Pas 9-5 - Recolliu les cintes de la punta del broquet (eix Z):
Col·loqui una cinta d'una sola capa a la punta del broquet i mogui el capçal làser al centre del llit, després faci un pols.
Retireu la cinta del punta del broquet i poseu-la sobre el paper.
Anoti la posició i el nombre de polsos com a la foto de sota.
Col·loqueu una altra cinta d'una sola capa a la punta del broquet i moveu el capçal làser a la cantonada inferior dreta del llit i després faci un pols.
Traieu la cinta de la punta del broquet i poseu-la sobre el paper.
Anoti la posició i el nombre de polsos com a la foto de sota.
######################################################################
El procés d'ajust de la trajectòria òptica ha finalitzat.
- Si no teniu cap problema amb la màquina, podeu aturar-vos aquí, i les cintes recollides es poden descartar.
- Si teniu un problema relacionat amb l'alineació o la sortida del làser, si us plau, aneu al Pas 10 i guardeu les cintes recollides per a la resolució de problemes i l'informe.
######################################################################
Pas 10 - Informes:
- Si el vostre OPA està bé, però la màquina té altres problemes, si us plau, poseu-vos en contacte amb el vostre distribuïdor local i guardeu les cintes recollides que es poden compartir sempre que el distribuïdor us ho demani.
- Si els vostres punts verticals en ambdues posicions no poden estar al mateix temps, si us plau, recolliu dues cintes més i feu una foto més propera dels punts verticals, després compartiu les fotos de les cintes recollides amb el vostre distribuïdor.
Seguiu els passos següents:
- Utilitzeu un tros de cinta de dues capes. Feu el primer punt a la cantonada superior esquerra amb tres polsos làser.
- Mantingueu la cinta i feu el segon punt a la cantonada superior dreta amb 3 polsos làser.
- Recolliu la primera cinta. Anoteu la posició i el nombre de polsos:
- Utilitzeu un altre tros nou de cinta de dues capes. Feu el primer punt a la cantonada inferior esquerra amb tres polsos làser.
- Mantingueu la cinta i feu el segon punt a la cantonada superior dreta amb 3 polsos làser.
- Recolliu l'última cinta. Anoteu la posició i el nombre de polsos.
- Finalment, feu una foto més propera dels punts de la punta de la tovera.
#END
Comentaris
0 comentaris
Iniciï sessió per deixar un comentari.
