Descripció:
Si els punts verticals no es poden trobar o són massa petits a la cinta de la punta del broquet, Això indica que la trajectòria vertical (eix Z) està massa desajustada i serà difícil de corregir amb la lent d'enfocament posada.
Per tant, aquest article us mostrarà com comprovar i ajustar la trajectòria vertical sense la lent d'enfocament.
Abans de començar:
Assegureu-vos que la trajectòria del 1r al 2n mirall i la trajectòria del 2n al 3r mirall estan ben alineades. En cas contrari, els passos d'aquesta pàgina empitjoraran la trajectòria òptica. (Com es comprova?)
Pas 1 - Preparació d'eines:
1｜Cinta de doble cara
2｜Clau de doble cap
3｜Alicates
Pas 2 - Baixar el llit:

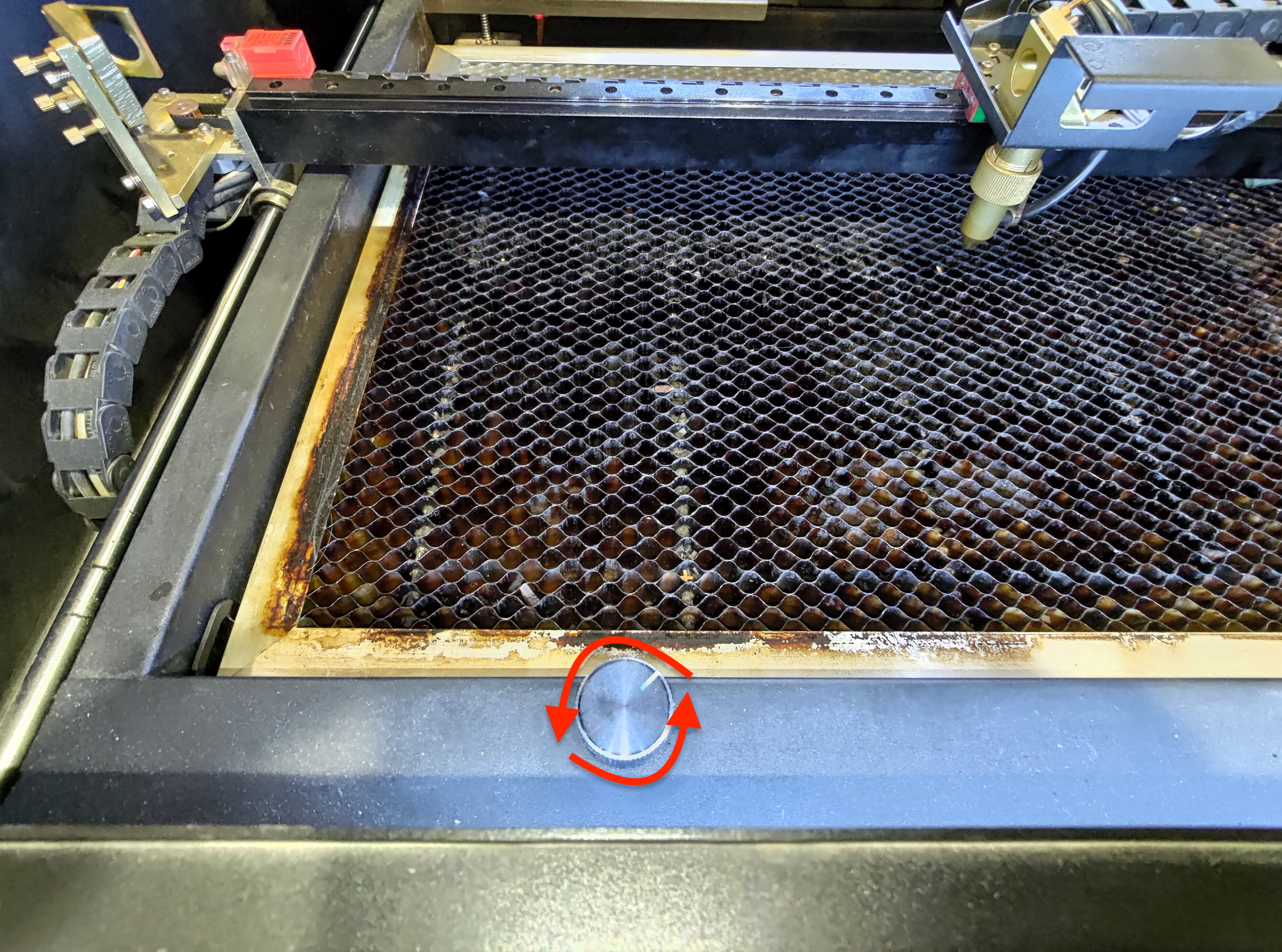

Baixeu el llit fins a baix girant el pom en sentit antihorari.
Pas 3 - Desmuntar el broquet i la lent d'enfocament:

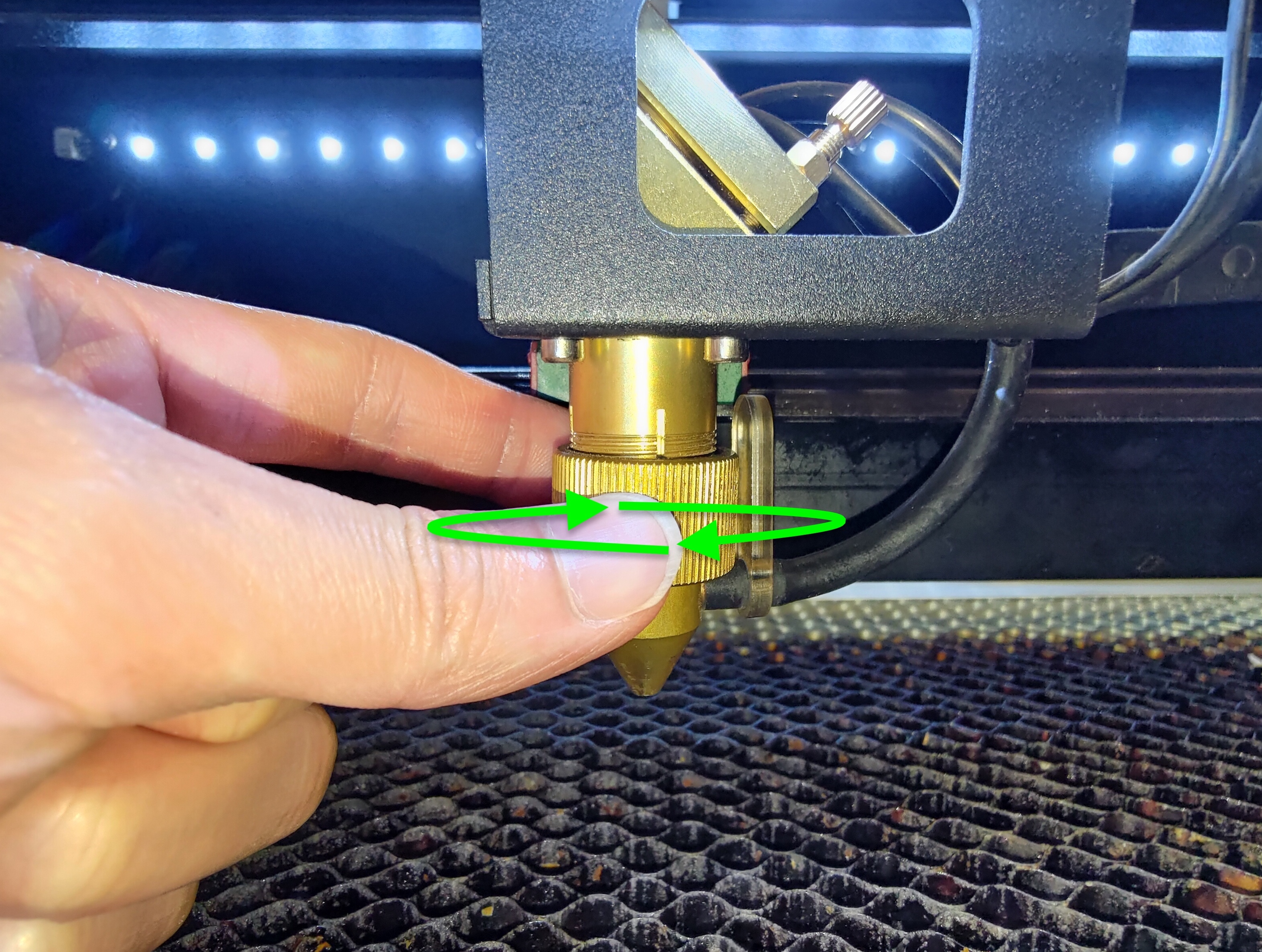

L'anell ha d'anar en sentit horari per poder-se afluixar.
Després d'afluixar l'anell, la tovera es pot separar del conjunt del capçal làser.

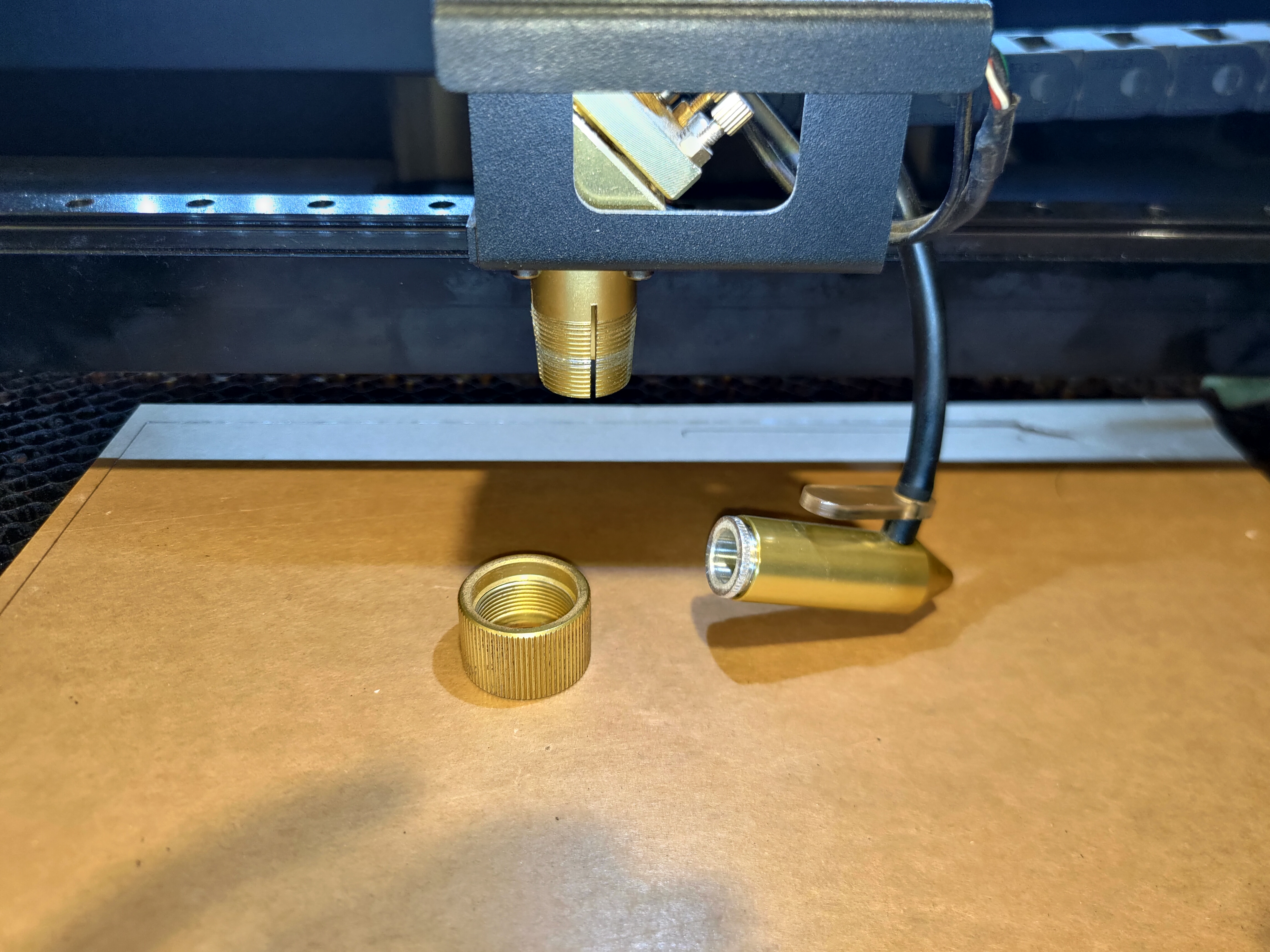

Hi haurà la tovera i l'anell. Si us plau, mantingui l'anell segur i deixi la mànega connectada.
Pas 4 - Deixi la tovera a un costat:
Posi la tovera amb la mànega per sobre o darrere de la cadena de plàstic en cas de ser colpejada pel feix làser mentre es fan polsos.

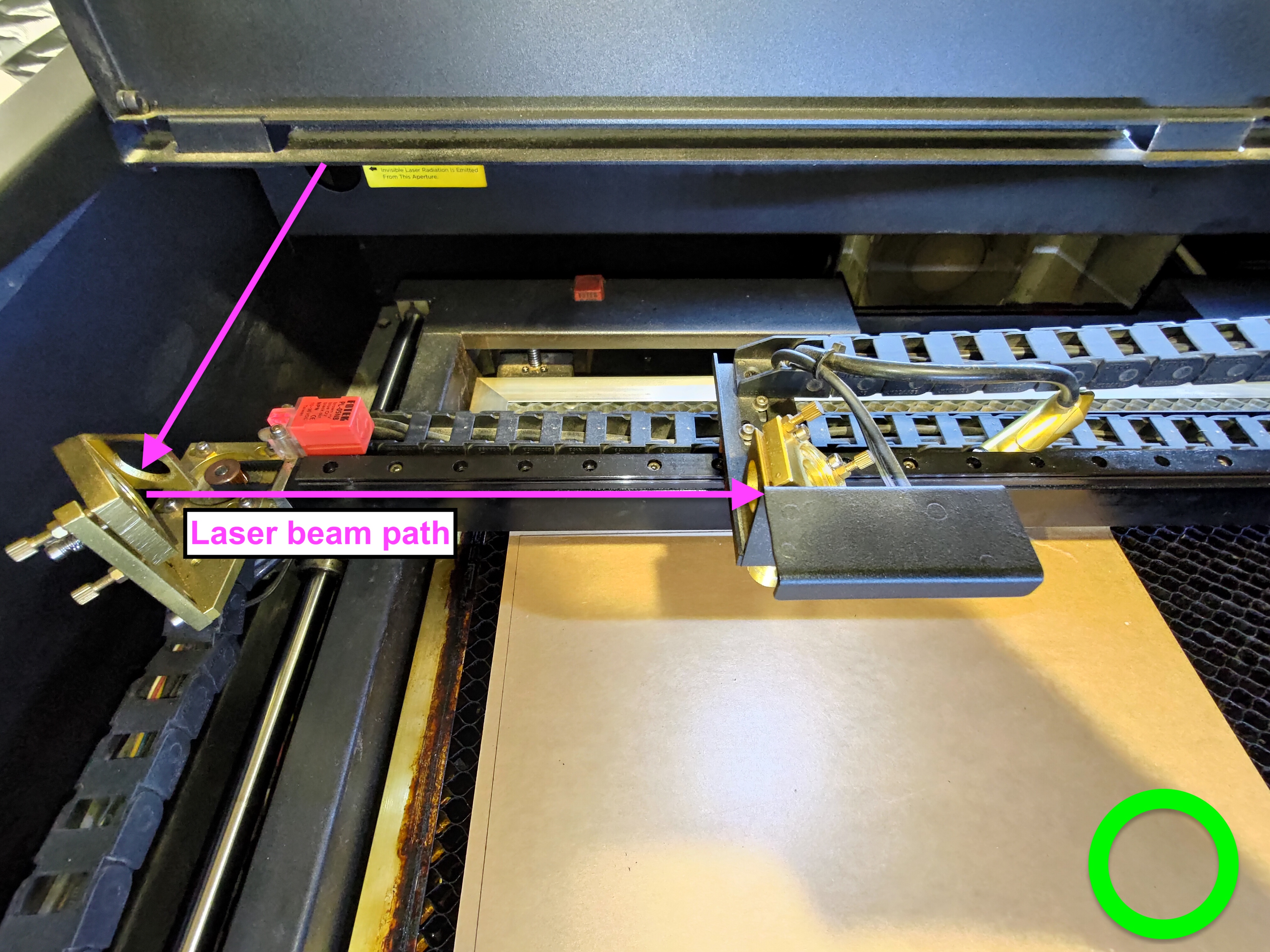

Bona posició:

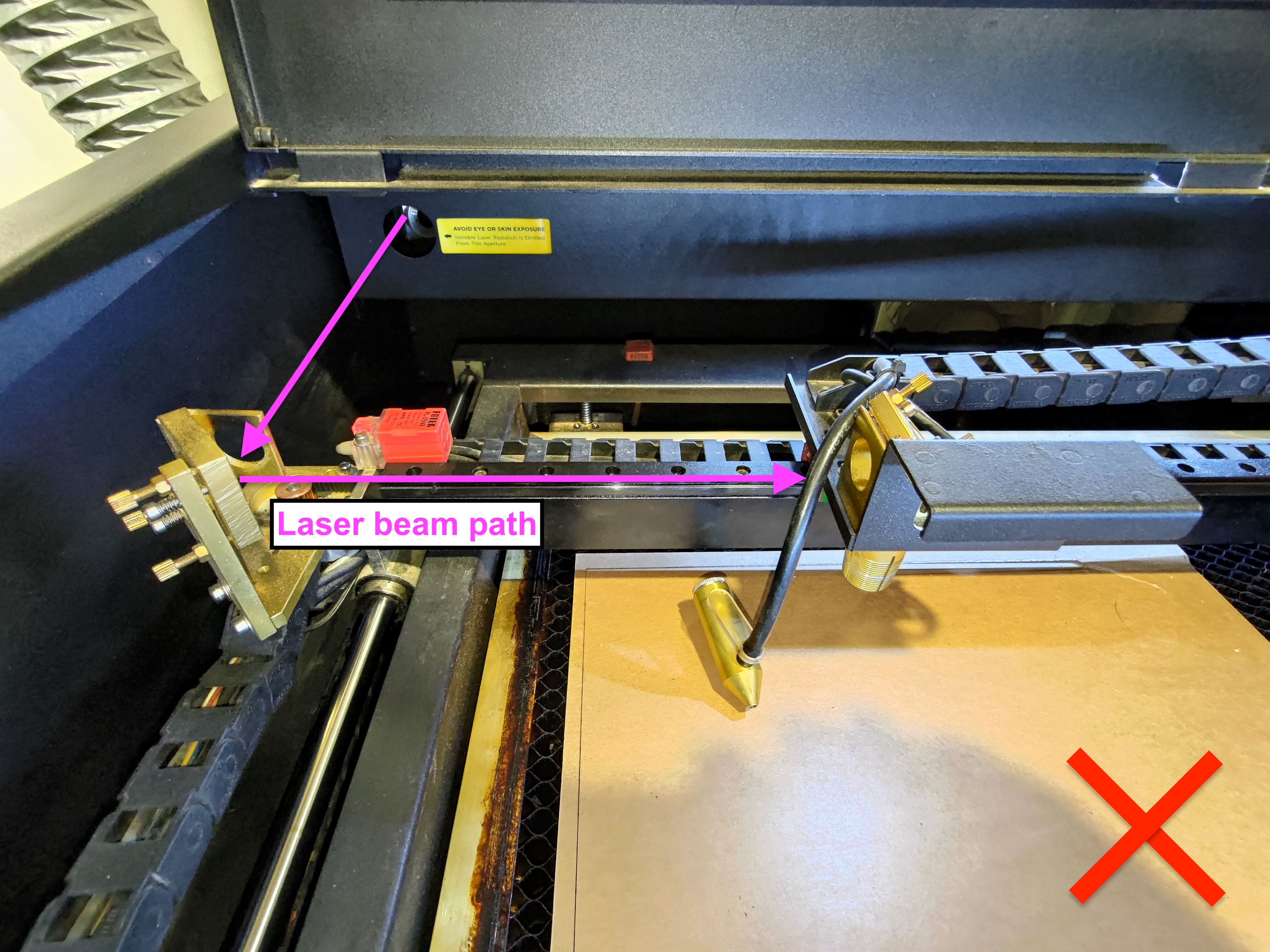

Mala posició:
Pas 5 - Restableixi la trajectòria vertical (eix Z) del 3r mirall:
Utilitzi la clau de doble cap i les alicates per afluixar les 3 femelles del 3r mirall.
Giri aquests tres cargols en sentit antihorari fins que no hi hagi espai entre el suport del mirall i el seient o afluixi els cargols completament però no els tregui.

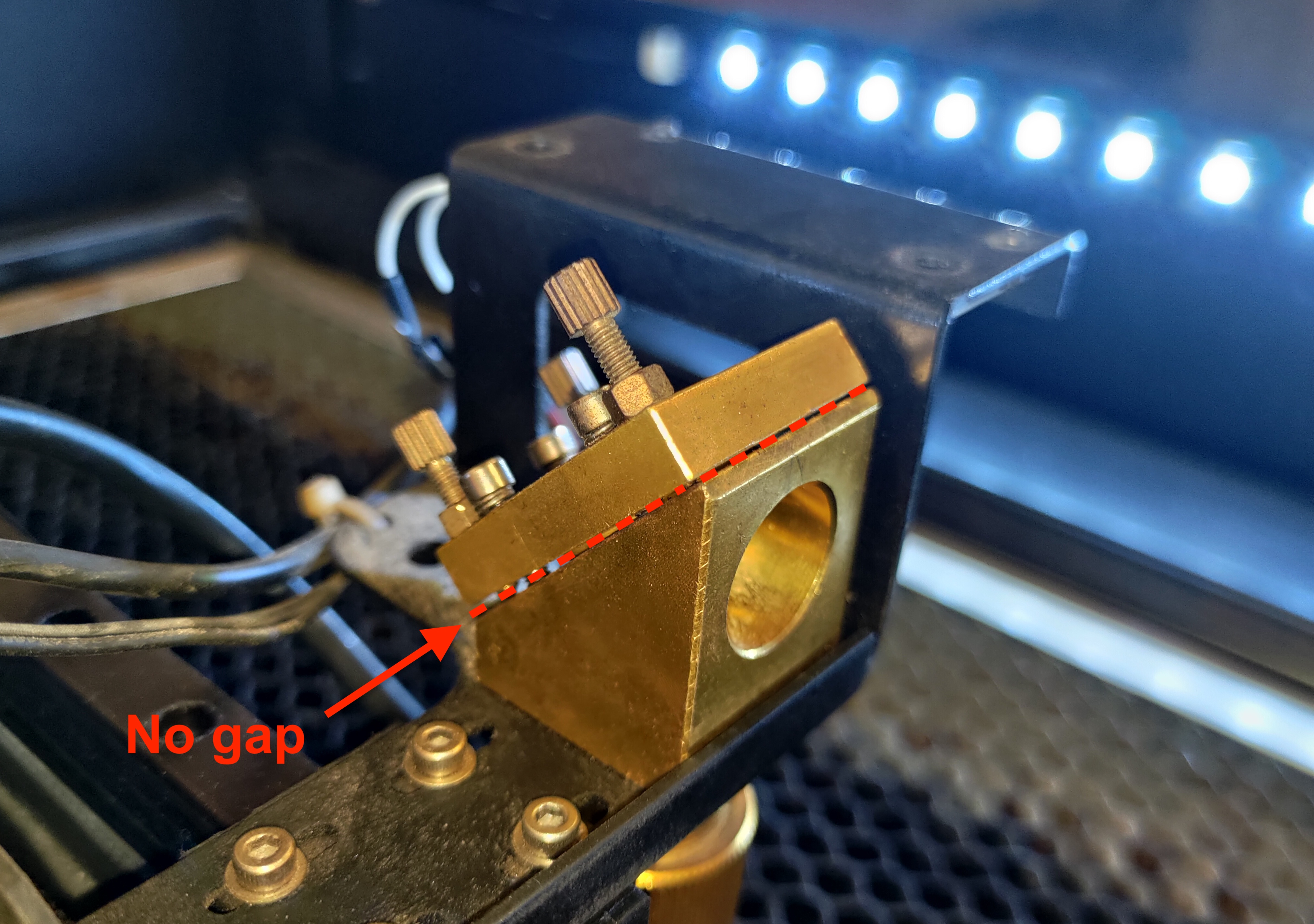

Quan no hi ha espai entre ells, indica que la trajectòria vertical s'ha restablert.
Pas 6 - Col·locació de cinta i realització de polsos:
Col·loqui un tros de cinta de doble cara d'una sola capa sota el capçal làser i premi-la contra l'entrada per formar una marca pressionada.
Mogui el capçal làser al centre del llit i faci 3 polsos.
(Vagi a Mantenir >> Premi "Motor" >> Mogui el capçal manualment >> Tanqui la tapa >> Faci 3 polsos)
Pas 7 - Determini la posició del punt vertical:
Retiri la cinta i determini la posició del punt.
Només hi haurà tres posicions possibles: centre, esquerra i dreta.
1. Posició central:
Si el seu punt està al centre com a la foto de dalt, indica que la seva trajectòria vertical és bona i pot passar al Pas 8.
2. Posició esquerra:
Si el punt es troba a l'esquerra com a la foto de dalt, indica que la trajectòria vertical necessita ajustament.
Com ajustar:
Si us plau, giri cada cargol en sentit horari per elevar el suport i formar un espai entremig, i el punt hauria de moure's cap a la dreta.

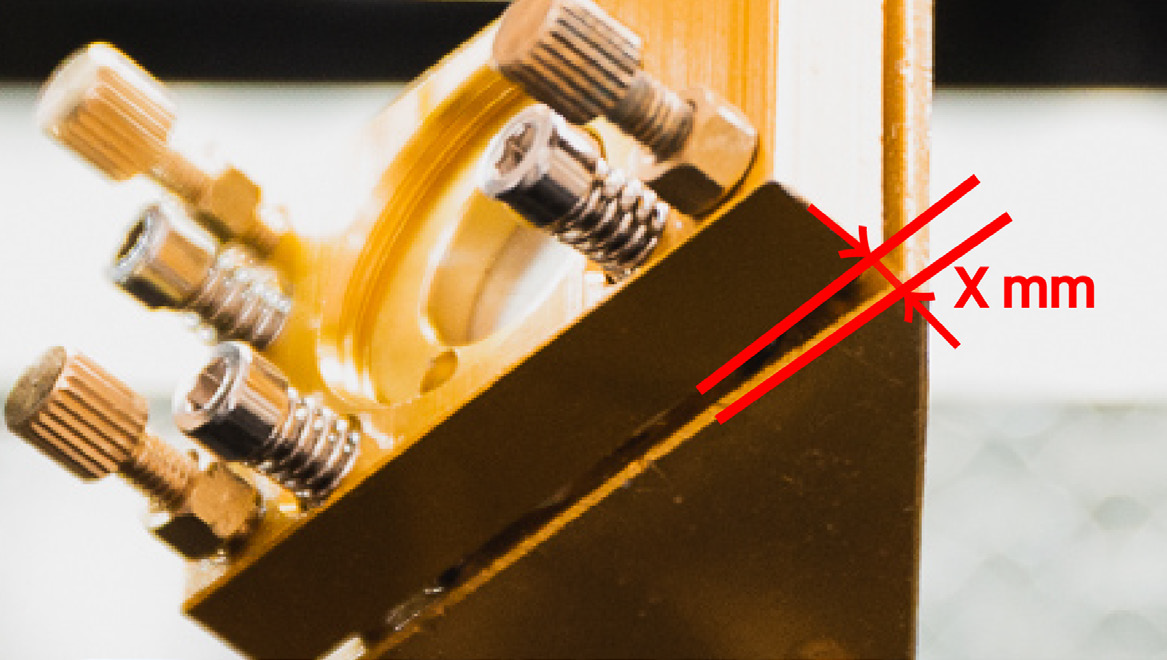

L'espai:
Després de girar els cargols, apliqui una altra cinta i comprovi de nou la nova posició del punt fins que el punt estigui al centre i pugui passar al següent pas.
3. Posició dreta:
Si el punt es troba a la dreta com a la foto de dalt, indica que l'angle de sortida del tub làser és massa baix i no és possible ajustar-lo, si us plau, aturi aquí i contacti amb el seu distribuïdor local per obtenir més assistència.
Pas 8 - Estrenyi totes les femelles al 3r mirall:
Després de l'ajustament, estrenyi totes les femelles per tal de fixar la posició.
Pas 9 - Reinstal·li la tovera:

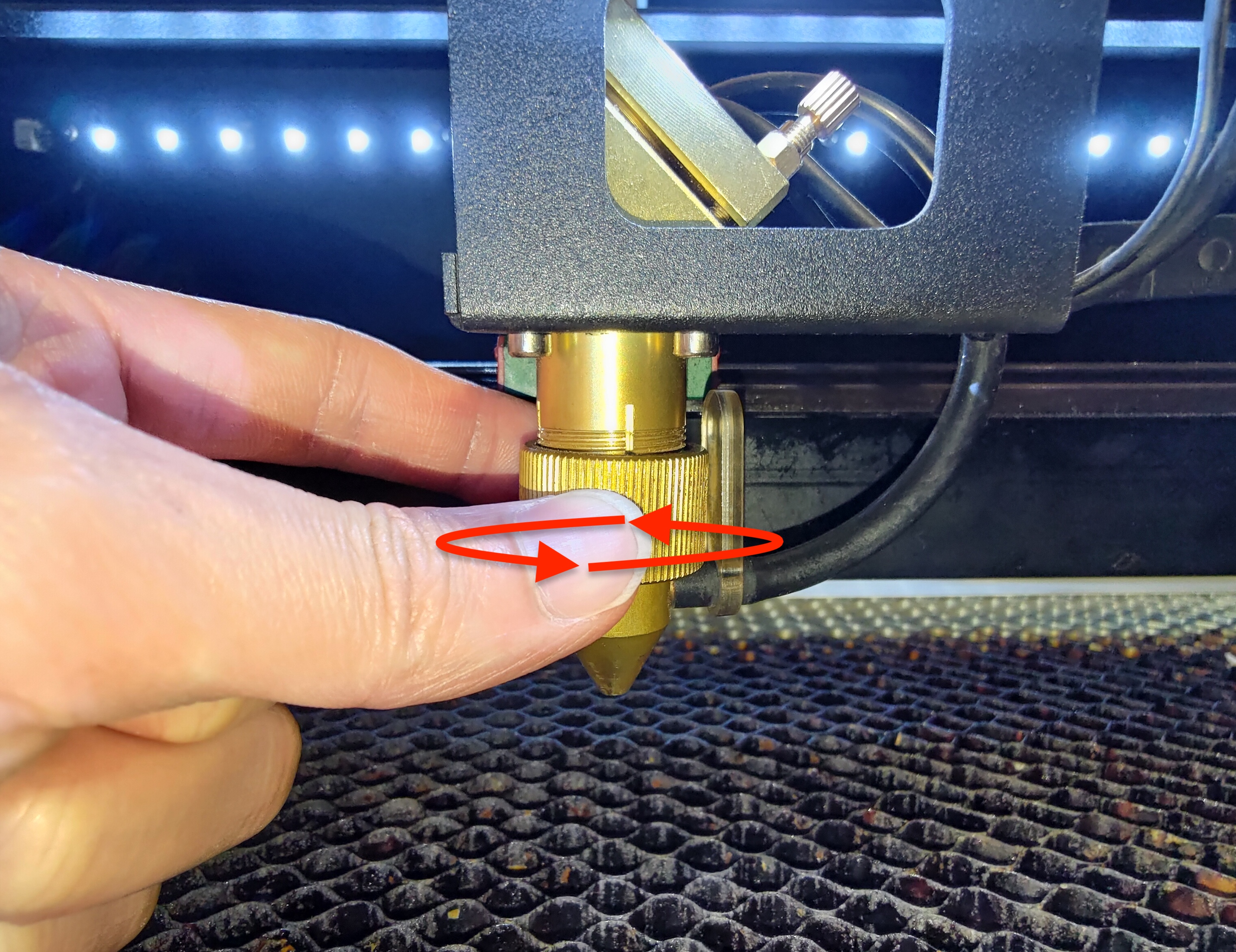

Instal·li primer l'anell i insereixi la tovera empenyent-la cap amunt. Estrenyi l'anell girant-lo en sentit antihorari.
Pas 10 - Torni al procés estàndard d'OPA:
Tingui en compte que aquesta instrucció no significa la finalització del seu OPA.
Per continuar amb el procés d'OPA, si us plau, torni al Pas 9 del procés estàndard d'OPA.
Pot trobar l'enllaç al procés estàndard d'OPA aquí: 5-1 Ajustament de la trajectòria òptica
#END
