5-5 El material no es pot tallar completament

FLUX Support Team
  • Actualització
Descripcions

Quan els materials no es poden tallar completament, hi ha moltes possibilitats que poden causar el problema, com ara que la distància focal sigui incorrecta, que el camí òptic estigui desalineat, que el tub làser estigui deteriorat... etc.
No obstant això, segons la nostra experiència, NORMALMENT és causat per un desalineament del camí òptic.

Si us plau, seguiu els passos següents per determinar què causa el problema.



Possibles causes

  1. El camí òptic (OPA) està desalineat.

  2. Distància focal incorrecta

  3. Els miralls estan bruts o danyats.

  4. La lent d'enfocament està bruta o danyada.

  5. El sistema falla (Actualitzeu el firmware, restabliu la configuració de fàbrica o torneu a formatar la targeta SD).

  6. La potència i la velocitat estan mal configurades al programari.

  7. El tub làser s'ha deteriorat.

  8. El material és difícil de tallar.

  9. La font d'alimentació del làser (Laser PSU) no funciona correctament.

  10. El nivell de la plataforma de bresca no és horitzontal. (Menys probable)



Elements de preparació

Les eines necessàries es mencionaran a cada pas, ja que alguns passos es poden ometre.



Pas 0 - Utilitzeu la llista de verificació mentre seguiu els passos

Aquesta llista de verificació s'utilitzarà per registrar totes les accions que heu realitzat en aquest article. Després de completar la llista de verificació, imprimiu-la per desar-la com a PDF i envieu-la al vostre distribuïdor o al suport de FLUX si cal. Aquesta serà una informació útil perquè puguem solucionar problemes i acotar el problema.
Si us plau, consulteu l'enllaç: 6-3 Cut Didn't Go Through Material (Beambox)



Pas 1 - Netegeu tots els miralls i la lent d'enfocament

Els miralls i la lent de focus bruts provocaran que la sortida del làser sigui més feble.



Pas 1.1 - Assegureu-vos que els paràmetres estiguin configurats correctament

De vegades, la gent s'oblida de canviar els paràmetres al panell o al Beam Studio.



Pas 1.2 - Comproveu la distància de focus

Una distància de focus incorrecta afectarà els resultats de tall o gravat, fent-los inacceptables.



Pas 1.3 - Comproveu el camí òptic

Segons la nostra experiència, quan els materials no es poden tallar completament, NORMALMENT és causat per un desalineament del camí òptic.


Abans de passar al següent pas, si us plau, sapigueu que:
Tots els passos després del pas 1.3 es basaran en que el camí òptic estigui ben alineat.
Si encara no pots confirmar si el teu camí òptic és bo o no després de llegir l'article esmentat anteriorment, si us plau, deixa de llegir aquest article i contacta directament amb el teu distribuïdor local o amb el suport de FLUX per obtenir ajuda.
(La col·lecció de cintes serà informació clau per identificar el problema d'OPA.)



Pas 1.4 - Executeu la mateixa tasca

  • Executa la mateixa tasca amb el mateix material i comprova si ara es pot tallar.

Determina el teu resultat i la següent acció a prendre:

  • Sí, ara es pot tallar >> Problema resolt



Pas 1.5 - Prova de preparació del material

Per fer més proves, si us plau, prepara qualsevol d'aquests dos materials com es detalla a continuació.




Pas 2 - Prova de tall al centre

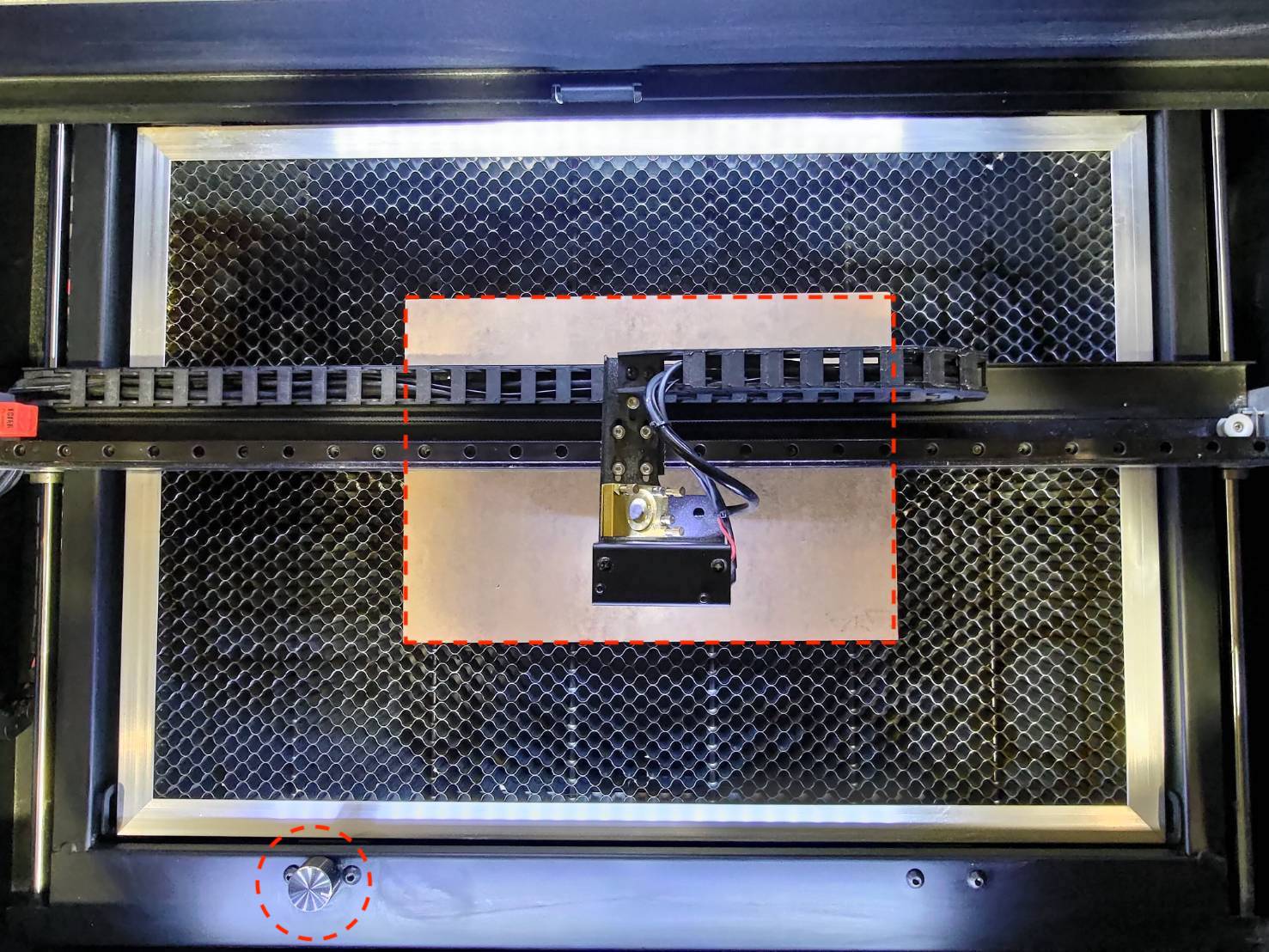

Anem a provar la capacitat de tall al centre del llit.

  • Col·loca el material preparat (acrílic o fusta de 3mm) al centre del llit i assegura't d'enfocar.

  • Talla l'arxiu d'exemple a Beam Studio.
    Step


Determina el teu resultat i la següent acció a prendre:



Pas 2.1 - Restablir a la configuració de fàbrica

De vegades, un error de firmware pot fer que la sortida del làser sigui anormal.
Per evitar problemes de programari, reinicieu la màquina.

  • Restablir a la configuració de fàbrica. (Màquina > Restablir a la configuració de fàbrica)

  • Després del reinici, torneu a tallar l'arxiu d'exemple, com a Pas 2.



Determina el teu resultat i la següent acció a prendre:



Pas 3 - Prova de tall a la part inferior dreta

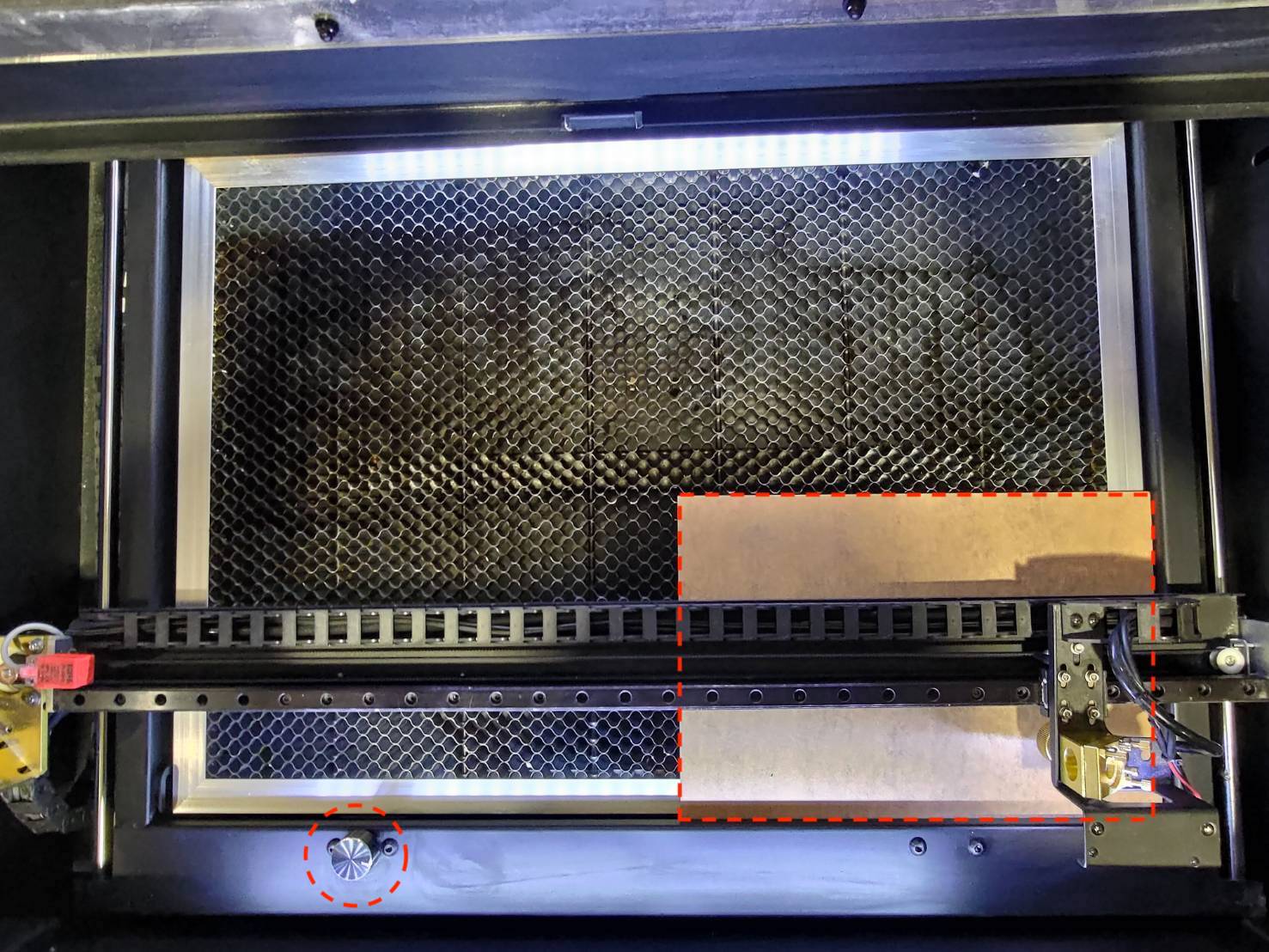

En aquest pas, provarem la capacitat de tall a la zona inferior dreta del llit.

  • Col·loqueu el material preparat (acrílic de 3 mm o fusta) a la zona inferior dreta del llit i assegureu-vos d'enfocar.358165.jpg

  • Talla l'arxiu d'exemple a Beam Studio.
    Step


Determina el teu resultat i la següent acció a prendre:

  • Sí, es pot tallar a la zona inferior dreta >> La màquina es considera sense problemes >>
    El problema podria estar relacionat amb el material. Personalitzeu els vostres propis paràmetres.
    (Augmenteu la potència, reduïu la velocitat o executeu més vegades)



Pas 3.1 - Torneu a comprovar el camí òptic

Segons l'estat de la màquina, si el material es pot tallar al centre, però no a la zona inferior dreta, és probable que el camí òptic es pugui reajustar i millorar.

Si us plau, torneu a Pas 1.3 - Comproveu el camí òptic. i assegureu-vos que el vostre OPA estigui ben alineat.

Si encara no pots confirmar si el teu camí òptic és bo o no després de llegir l'article esmentat anteriorment, si us plau, deixa de llegir aquest article i contacta directament amb el teu distribuïdor local o amb el suport de FLUX per obtenir ajuda.
(La col·lecció de cintes serà informació clau per identificar el problema d'OPA.)



Determina el teu resultat i la següent acció a prendre:

  • Sí, ara es pot tallar a la zona inferior dreta >> Problema resolt



Pas 4 - Augmentar la potència i reduir la velocitat

Per tal de delimitar el problema, comprovarem si augmentar la potència i reduir la velocitat pot millorar el resultat del tall.

  • Beam Studio:
    Step


  • Augmenta la potència per defecte en un 20%.
    (Si el valor per defecte és 15%, llavors 15% + 20% = 35% serà el valor establert)

  • Redueix la velocitat per defecte a la meitat.
    (Si el valor per defecte és 300mm/s, llavors 300mm/s *0.5 = 150mm/s serà el valor establert)

  • Executa la mateixa tasca i observa com va.
    • Si va fallar al centre l'última vegada, torna a provar el centre.
    • Si va fallar a l'àrea inferior dreta l'última vegada, torna a provar l'àrea inferior dreta.



Determina el teu resultat i la següent acció a prendre:



Pas 5 - Informa al distribuïdor local o al suport de FLUX

  • Si us plau, segueix les instruccions de l'enllaç següent per informar adequadament d'un problema al teu distribuïdor local o al suport de FLUX. [Contact Customer Service]
  • Assegureu-vos que heu completat la llista de verificació i deseu-lo com a arxiu PDF per poder compartir les vostres accions.

La informació recopilada, com ara fotos o vídeos que mostren el problema amb la vostra màquina en aquest article, s'haurà de compartir amb el distribuïdor o amb el suport tècnic de FLUX.





#END
