5-10 No hi ha sortida del feix làser / El làser no s'encén / No hi ha pols làser

FLUX Support Team
  • Actualització

Descripció

La raó per la qual un làser no emet pot ser complexa. Podria ser causat per un tub làser deteriorat, una font d'alimentació làser trencada (Laser PSU) o una fallada del sistema...etc.

Si us plau, seguiu els passos a continuació per solucionar el problema.


Possibles causes

  1. El sistema falla (Actualitzeu el firmware, restabliu els valors de fàbrica o torneu a flashejar la targeta SD).
  2. El camí òptic (OPA) està desalineat.
  3. La potència i la velocitat estan mal configurades al programari.
  4. El tub làser s'ha deteriorat.
  5. La font d'alimentació làser (Laser PSU) no funciona correctament.
  6. El sensor de la porta no funciona correctament. (Menys probable)



Eines

  1. Tornavís de creu
  2. Cinta adhesiva de doble cara
  3. Imant
  4. Bolígraf o llapis (Opcional - Depenent del resultat de la prova)
  5. Guants de goma (Opcional - Depenent del resultat de la prova)



Pas 1

Si us plau, mireu el vídeo a continuació i determineu si el símptoma és similar al de la vostra màquina.
(Si no hi ha sortida làser quan el Beambox està en funcionament i fa un soroll fort de crepitació,
indica que el tub està trencat.)


Determineu el vostre resultat i la següent acció a prendre:
  • No, la meva màquina no fa un soroll de trencament >> Pas 2



Pas 2

Assegureu-vos que la configuració de la velocitat i la potència sigui correcta al programari.

Step



Determineu el vostre resultat i la següent acció a prendre:

  • Sí, la configuració és correcta >> Pas 2.1
  • No, la configuració no és correcta >> Canvieu la configuració >>
    Després de canviar la configuració, si el problema persisteix, aneu a Pas 2.1



Pas 2.1

Dupliqueu la configuració de la potència, inicieu la tasca i comproveu si el làser s'emet.
(Per exemple, si la vostra potència és originalment del 15%, augmenteu-la al 30% i inicieu la tasca.)



Determineu el vostre resultat i la següent acció a prendre:

  • Sí, el làser s'emet >> La vostra màquina encara pot funcionar
    • Suggeriment: Augmenteu la potència i reduïu la velocitat en cada tasca fins que el tub es deteriori completament
    • Possible causa: El vostre tub làser s'ha deteriorat lleugerament
  • No, el làser no s'emet >> Pas 3



Pas 3

Apagueu la màquina.
Obriu la tapa posterior i col·loqueu una nova cinta de doble capa al primer mirall.
Després de col·locar la cinta, si us plau, aneu al Pas 3.1.

  • Utilitzeu el tornavís Phillips per desenroscar el cargol sobre el ventilador a la part posterior de la màquina, i després es podrà obrir la tapa posterior.



  • Col·loqueu la cinta al mirall per tenir un angle de 90 graus contra el feix.




  • Tanqueu la coberta posterior.


Pas 3.1

Feu 5 polsos i comproveu si la cinta té una marca cremada.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)

A. Engegueu la màquina.
B. Tanqueu la tapa.
C. Entreu al mode de manteniment i espereu fins que el procés de posicionament estigui fet.
D. Trobeu el botó de pols.
E. Una pressió = un pols, dues pressions = dos polsos, i així successivament.
F. Comproveu la cinta
⚠︎ Si us plau, sempre feu polsos quan la tapa de la porta estigui tancada.




Exemples de Resultats de Cinta

Bon Exemple - Rodó i Fort

Mal Exemple -
Feble, Buit o No Rodó
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg





Determineu el vostre resultat i la següent acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> La sortida del làser no té problemes >> Si us plau Comproveu l'OPA
  • Té una marca de cremada, però el resultat és dolent >> Pas 6
  • No hi ha cap marca cremada >> Pas 4




Pas 4

Apagueu la màquina.
Obriu la coberta lateral per accedir a la placa base i desconnecteu el cable de control del làser.
Després de desconnectar el cable, aneu a Pas 4.1.

  • Obriu la coberta lateral.



  • Per a la placa base V18 de color verd, el cable de control del làser és el següent.

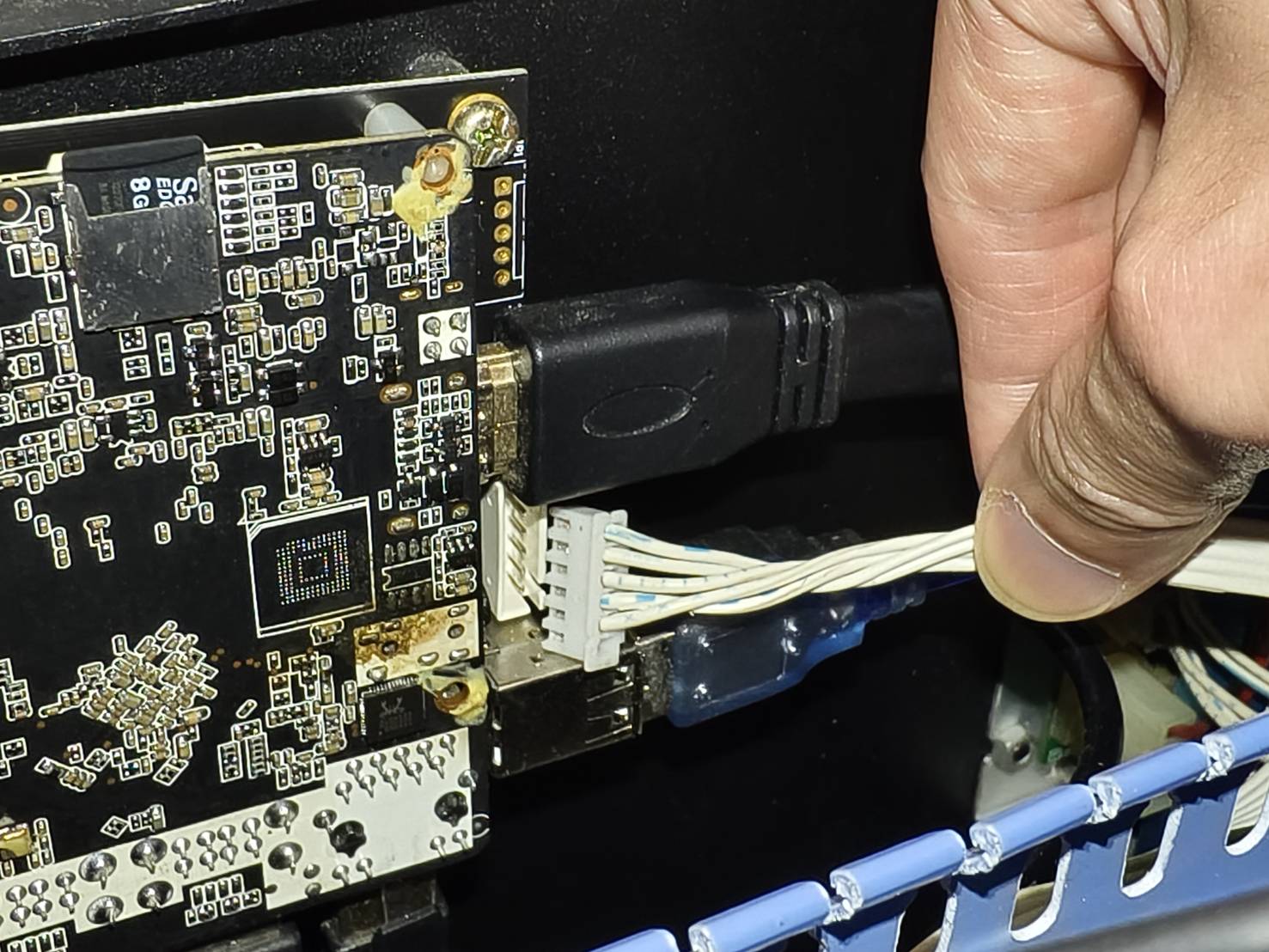

  • Per a la placa base V22/V23 de color negre, el cable de control del làser és el següent.





Pas 4.1

Si us plau, poseu-vos guants de goma abans de la següent acció.
Engegueu la màquina. Premeu el botó de força del làser dues vegades o manteniu-lo premut durant 1-2 segons amb un bolígraf o llapis i comproveu la sortida del làser a la cinta.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)



Determineu el vostre resultat i la següent acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> Pas 5
  • No hi ha cap marca cremada >> Pas 4.2


Pas 4.2

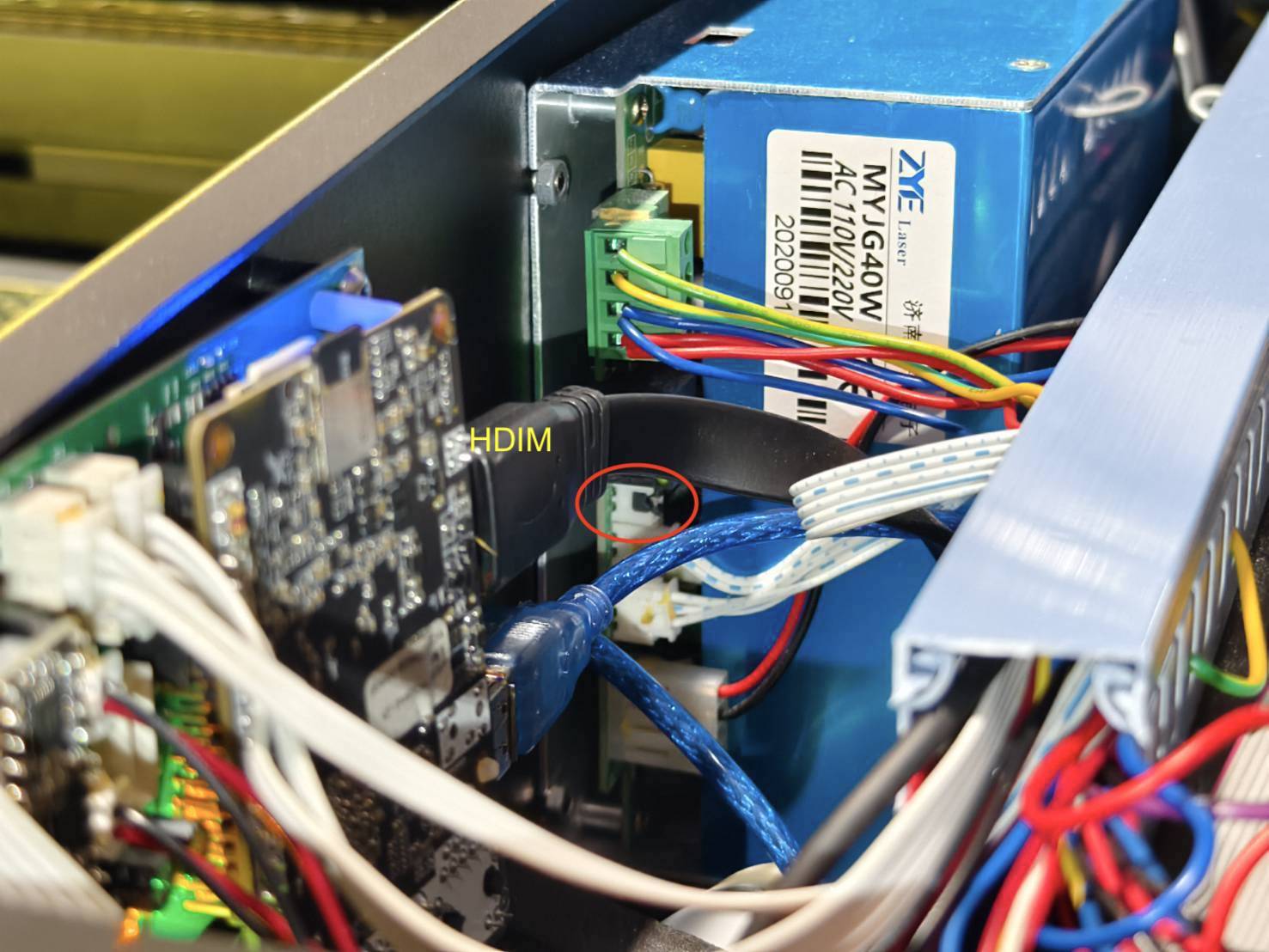

Apagueu la màquina i comproveu si el petit pont negre està inserit correctament.
(El cable HDMI es pot treure si trobeu que interfereix.)



Determineu el vostre resultat i la següent acció a prendre:

  • Sí, el pont està originalment inserit correctament >> Contacteu amb el servei d'atenció al client
    • Possible causa:
      • La font d'alimentació del làser (PSU) té un problema i necessita ser reemplaçada
      • El tub làser té un problema i necessita ser reemplaçat
  • Després d'empènyer o tornar a connectar, el pont ara està inserit correctament >> Pas 4.1


Pas 5

  • Torneu a connectar el cable de control del làser.
    • Ubicació del cable de control del làser de la placa base V18 de color verd
    • Ubicació del cable de control del làser de la placa base V22/V23 de color negre.


Pas 5.1

Utilitzeu una nova cinta de 2 capes i feu 5 polsos per veure si la cinta té una marca de cremada.
(Si us plau, consulteu els exemples per determinar el resultat de la cinta.)





Determineu el vostre resultat i la següent acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> Problema resolt
    • Possible causa: Problema de firmware
  • Té una marca de cremada, però el resultat és dolent >> Pas 6


Pas 6

  • Utilitzeu una nova cinta de 2 capes i poseu-la al primer mirall.



  • Augmenteu la taxa de potència a x1.5 i feu 5 polsos per veure si la marca cremada es fa més forta.
    (Si us plau, consulteu els exemples per determinar el resultat de la cinta.)






Determineu el vostre resultat i la següent acció a prendre:

  • Sí, té una marca de cremada i el resultat és bo >> La vostra màquina encara pot funcionar
    • Suggeriment: Augmenteu la taxa de potència i disminuïu la velocitat en cada tasca fins que el tub es deteriori completament.
    • Possible causa: El vostre tub làser s'ha deteriorat lleugerament



Contacteu amb el servei d'atenció al client

Si us plau, seguiu les instruccions de l'enllaç següent per informar adequadament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, serà necessari compartir-la amb el distribuïdor o el suport de FLUX.
