Descripció
L'enfocament i el calibratge precisos poden fer que la unió d'imatges de previsualització sigui més precisa i que la posició de gravat sigui consistent amb la posició de previsualització.
Pas 1
Confirmeu el pla d'enfocament correcte.

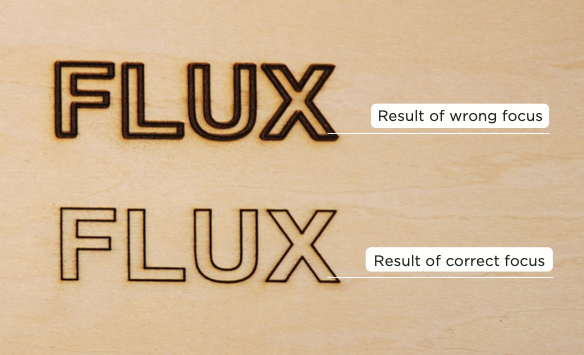

Cada vegada que canvieu el material de diferents gruixos, heu de baixar la taula de treball i tornar a fer l'autoenfocament per assegurar l'enfocament correcte. Si l'enfocament és incorrecte, el feix làser serà més gruixut que el feix làser amb l'enfocament correcte.
Objecte més gruixut: Quan l'objecte és més gruixut o quan s'utilitza l'accessori rotatori, la càmera pot capturar el costat de l'objecte, i només es poden unir els objectes al pla d'enfocament. La imatge desenfocada i la unió imprecisa causades per la diferència d'alçada són normals. Assegureu-vos d'enfocar la superfície del material de gravat i el punt més alt del material de gravat quan utilitzeu l'accessori rotatori.
Pas 2
Per garantir un gravat precís, calibreu la posició de la càmera i del gravat.
(Després de l'exposició a xocs i vibracions del transport, l'alineació del camí òptic i el restabliment de fàbrica, etc., cal tornar a calibrar-ho tot.)

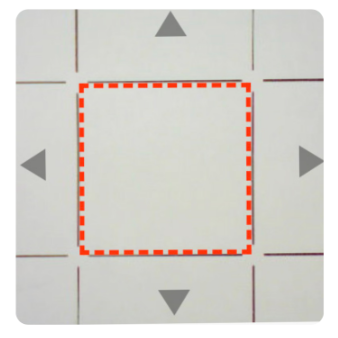

Hi ha dos objectius de calibratge:
a. El quadrat vermell ha d'estar situat al centre de la finestra de calibratge.
b. L'exterior del quadrat vermell ha d'estar alineat amb el quadrat central de les línies de la quadrícula.
Confirmeu el resultat del calibratge: Dibuixeu un quadrat a (X,Y) = (77.5mm, 77.5mm) amb una amplada W i una alçada H de 25mm i assegureu-vos que el quadrat se superposi amb el quadrat central de les línies de la quadrícula.
Si no encaixa, torneu a enfocar el paper i torneu a calibrar la càmera.
Pas 3
Si encara hi ha una discrepància entre el resultat i la posició de previsualització confirmant el pla d'enfocament correcte i el calibratge precís de la càmera, proporcioneu una captura de pantalla al vostre distribuïdor i deixeu que l'equip d'enginyeria us ajudi. 5-1 Contacteu amb el servei d'atenció al client
