5B-1 La previsualització de la càmera i la posició real de gravat no coincideixen o estan torçades.

Descripció

Quan les posicions de la vista prèvia de la càmera i el gravat real no coincideixen o estan torcides, normalment està relacionat amb problemes de calibratge de la càmera o de la tapa de la càmera.
Si el desplaçament és petit, es pot ajustar amb la funció integrada de la màquina. Si us plau, consulteu els passos següents.

Pas 1

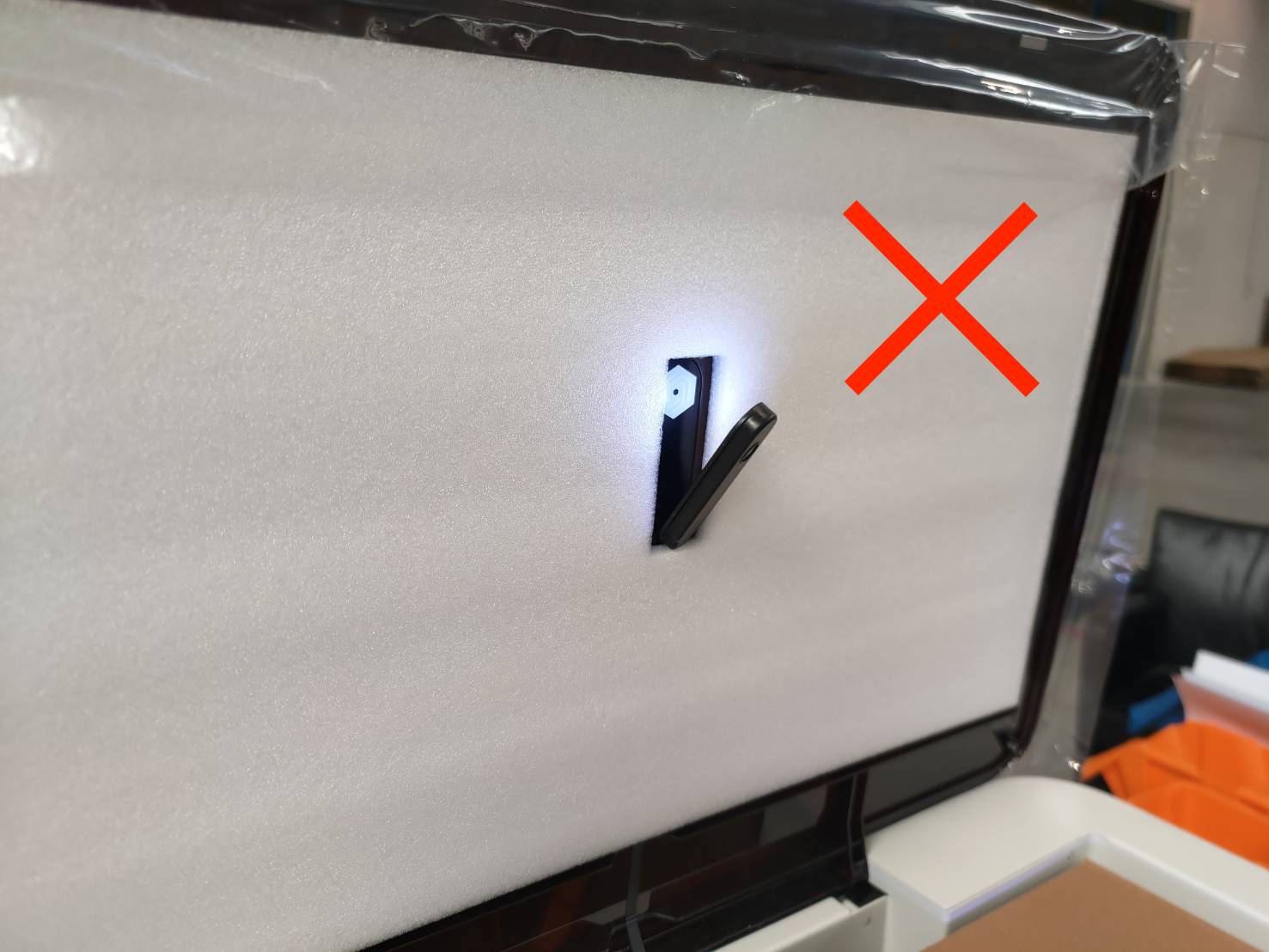

Comproveu si la tapa de la càmera s'ha caigut. En circumstàncies normals, la tapa de la càmera hauria d'estar fermament fixada a la tapa de la porta. Si us plau, sacsegeu la tapa amb els dits per veure si està fermament fixada.

Determineu el resultat i la propera acció a prendre:

Pas 1.1

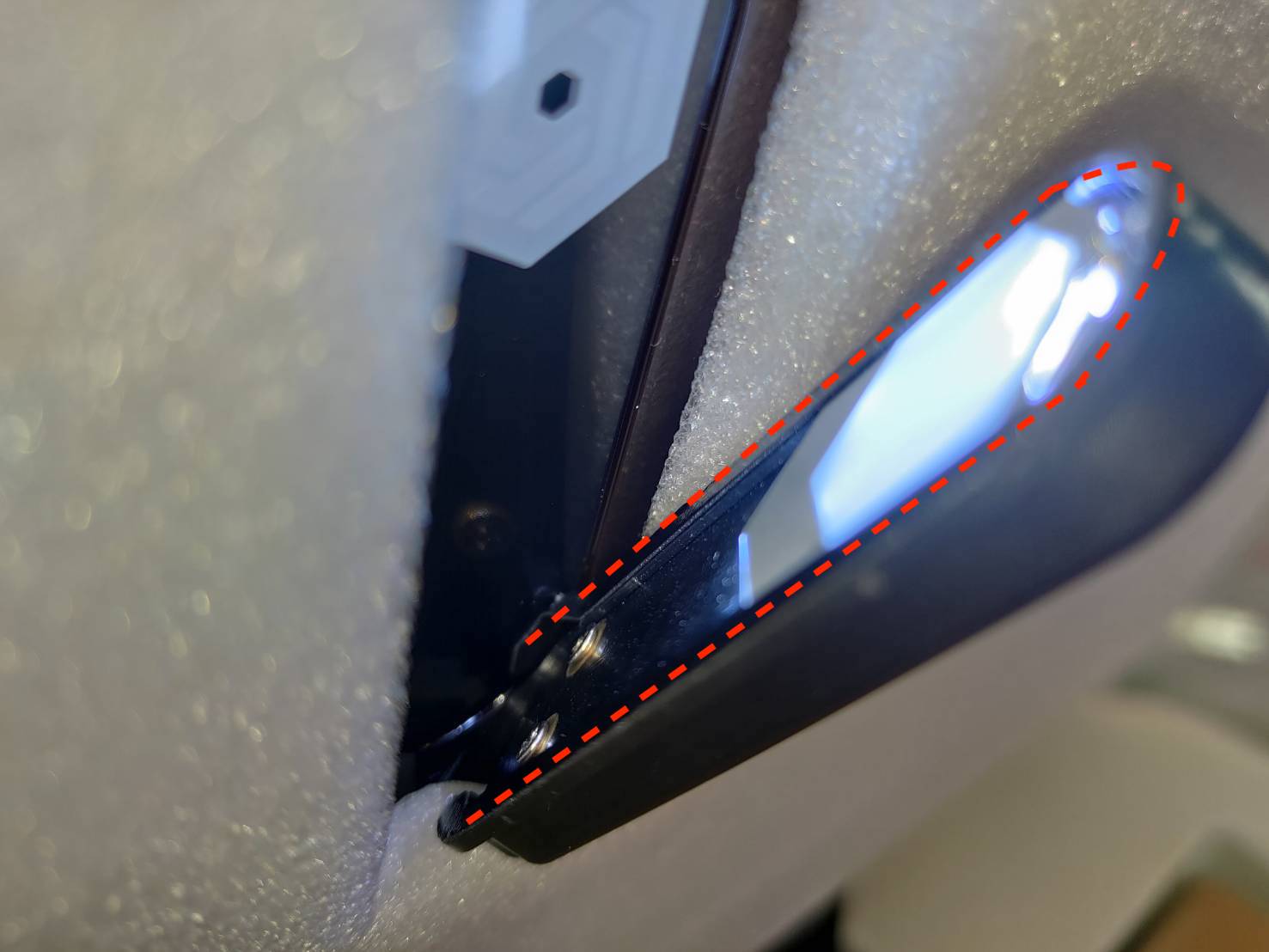

Apliqueu cola súper a la vora de la tapa com es marca a la foto de sota.

Determineu el resultat i la propera acció a prendre:

Pas 2

Comproveu si els vuit cargols de la tapa de la porta i la xapa metàl·lica estan ben ajustats. (8 unitats de cargols T8)

Pas 3

Segons el mòdul que tingueu, consulteu l'enllaç següent per realitzar la calibració de la càmera i provar-ne la previsualització posteriorment.

Mòdul làser de díode de 10W/20W	Mòdul làser d'infrarojos de 2W	Mòdul d'impressió

Determineu el resultat i la propera acció a prendre:

Pas 4

Ador té una funció integrada que pot ajustar manualment la posició de la previsualització de la càmera.
Si us plau, consulteu l'article per obtenir més instruccions.
5-28 Ajust manual del desplaçament de la càmera

Determineu el resultat i la propera acció a prendre:

Pas 4.1

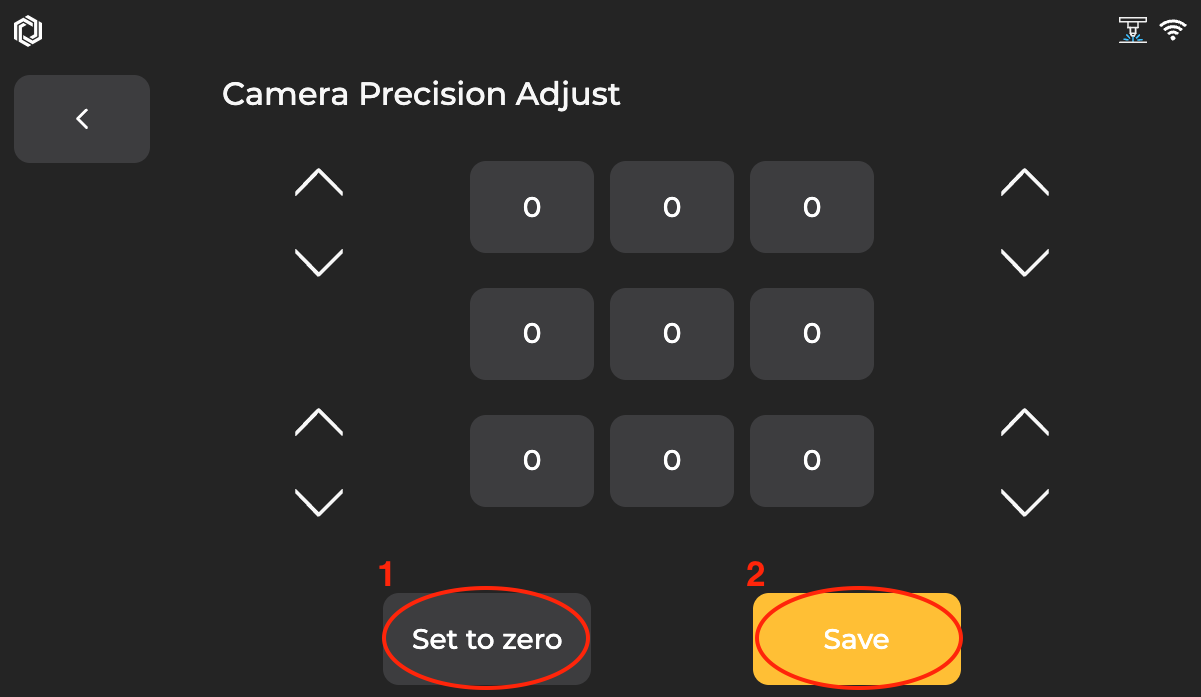

Establiu tots els valors a zero i torneu a comprovar la previsualització de la càmera.

Determineu el resultat i la propera acció a prendre:

Pas 5 - Contacteu amb el servei d'atenció al client

• Assegureu-vos que les fotos de la previsualització i els valors de la configuració de desplaçament estiguin preparades perquè les puguem analitzar.

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, serà necessària per compartir-la amb el distribuïdor o el suport de FLUX.
