2-5 Calibratge de la càmera (làser de díode)

Descripció

Aquest article us guiarà a través del procés de realitzar un calibratge de la càmera.
No obstant això, tingueu en compte que aquesta pàgina és només per al Mòdul de Làser de Díode de 10W i 20W.

Per a altres mòduls, si us plau, consulteu:

- Ador - Calibratge del mòdul d'impressió
- Ador - Calibratge del mòdul làser infraroig de 2W

Quan es necessita el calibratge de la càmera
1. Quan s'utilitza la màquina per primera vegada.
2. Quan la màquina s'ha traslladat.
3. Quan hi ha una discrepància entre la previsualització de la càmera i la posició real de gravat.
4. El codi d'error #803 normalment indica que el calibratge de la càmera es va fer amb l'antic mètode de calibratge en creu (mentre que el mètode actual utilitza un calibratge de 8 punts). Caldrà que torneu a fer el calibratge de la càmera.

Nota:
El calibratge de la càmera és necessari per a l'ús inicial de la funció de previsualització de la càmera.

Pas 1 - Confirmeu la versió del Beam Studio i FFirmware

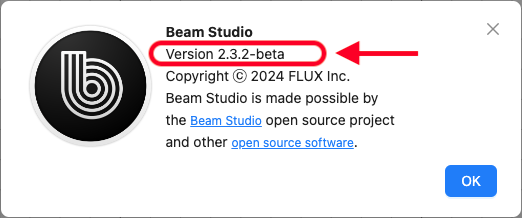

Versió de programari requerida: Beam Studio 2.3.2 o superior.

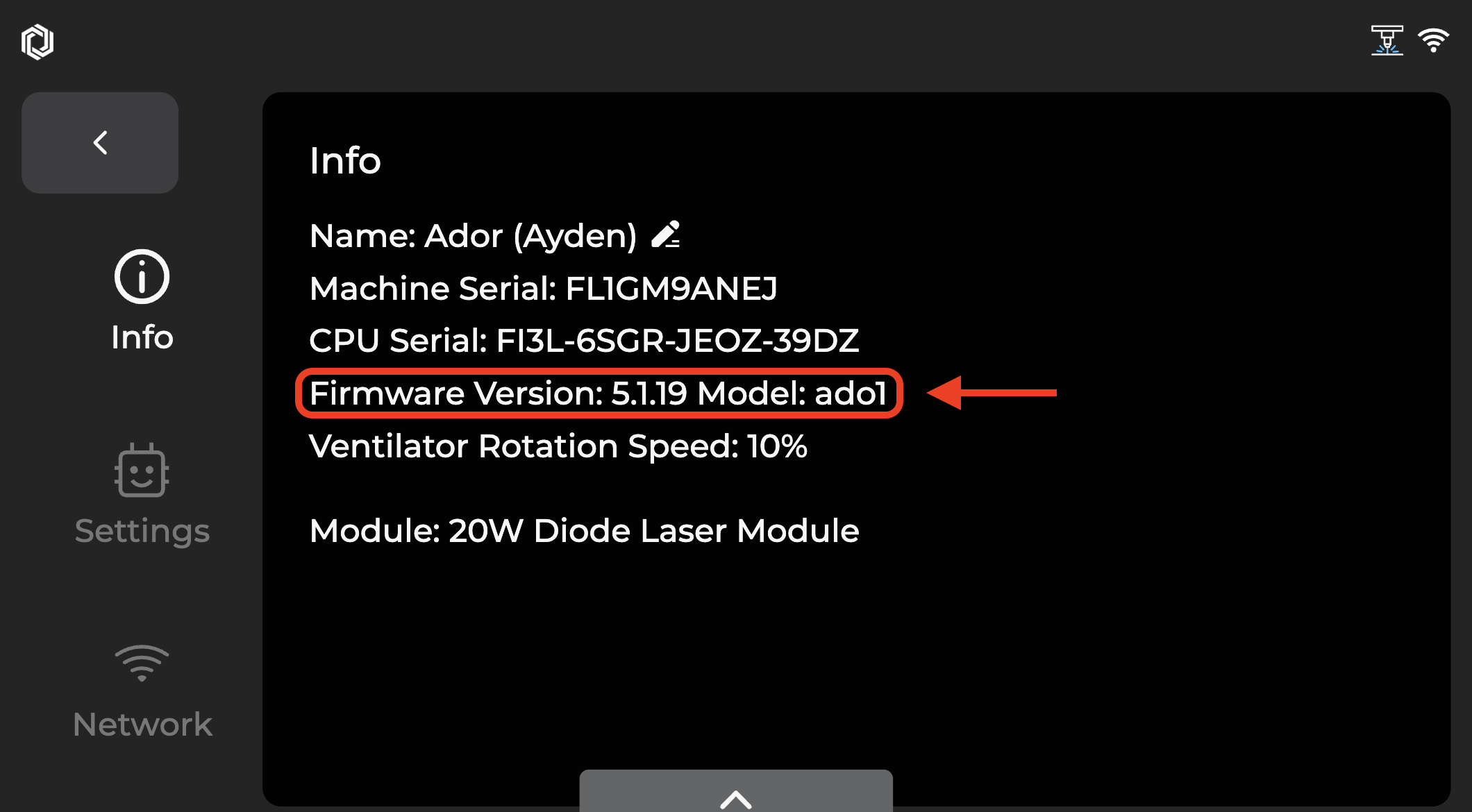

Versió de fFirmware requerida: 5.1.19 o superior.

Pas 2 - Preparació

Materials necessaris:

Paper blanc A4 (a preparar per l'usuari)
Fusta de 6 mm o 20 mm (a preparar per l'usuari)
Cinta adhesiva (a preparar per l'usuari)
Prisma triangular (a la caixa d'accessoris)

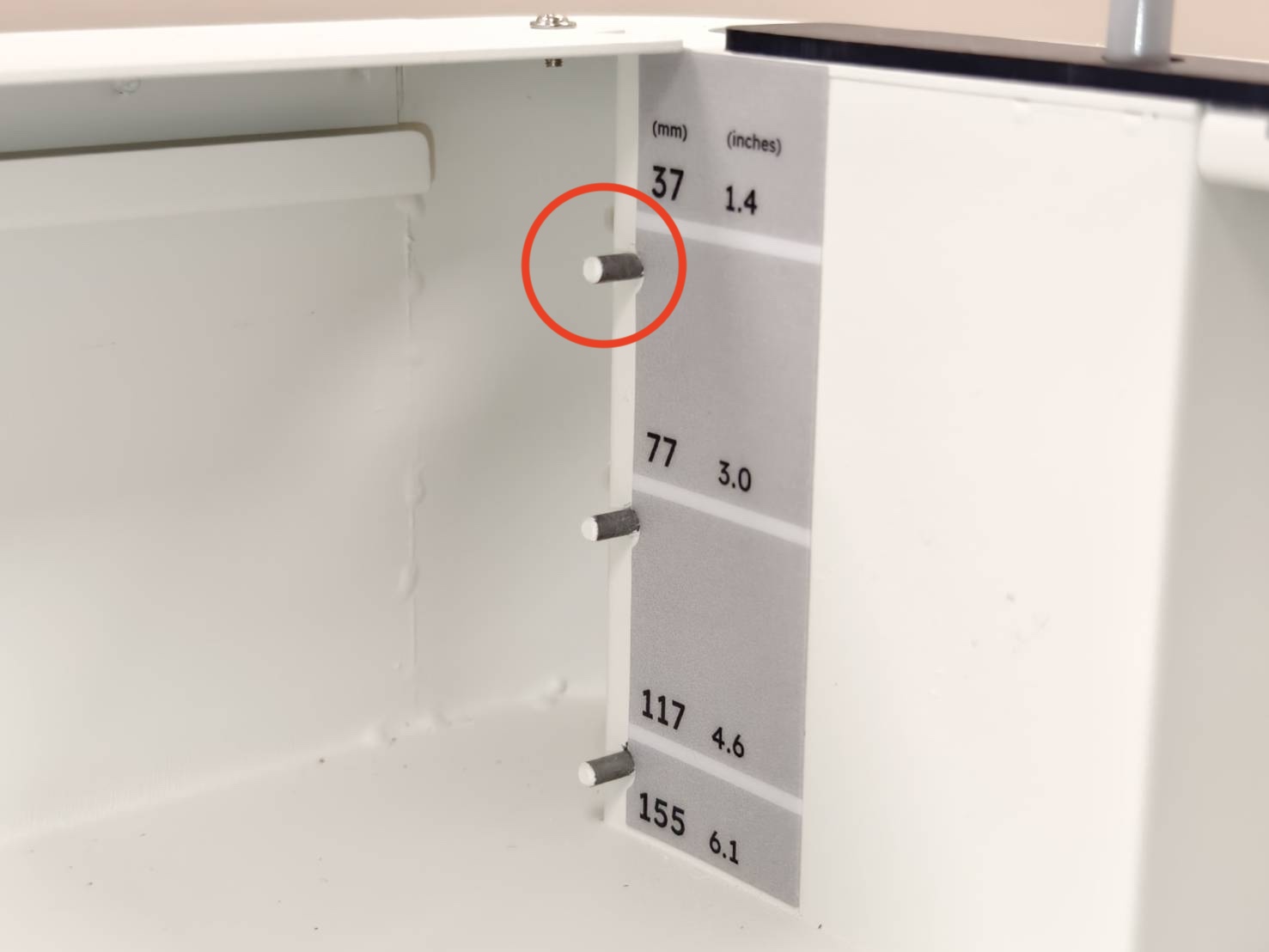

⚠︎ Si s'ha instal·lat una base d'extensió, col·loqueu el panell de bresca al nivell superior.

Pas 3 - Connectar la màquina i processar la calibració de la càmera

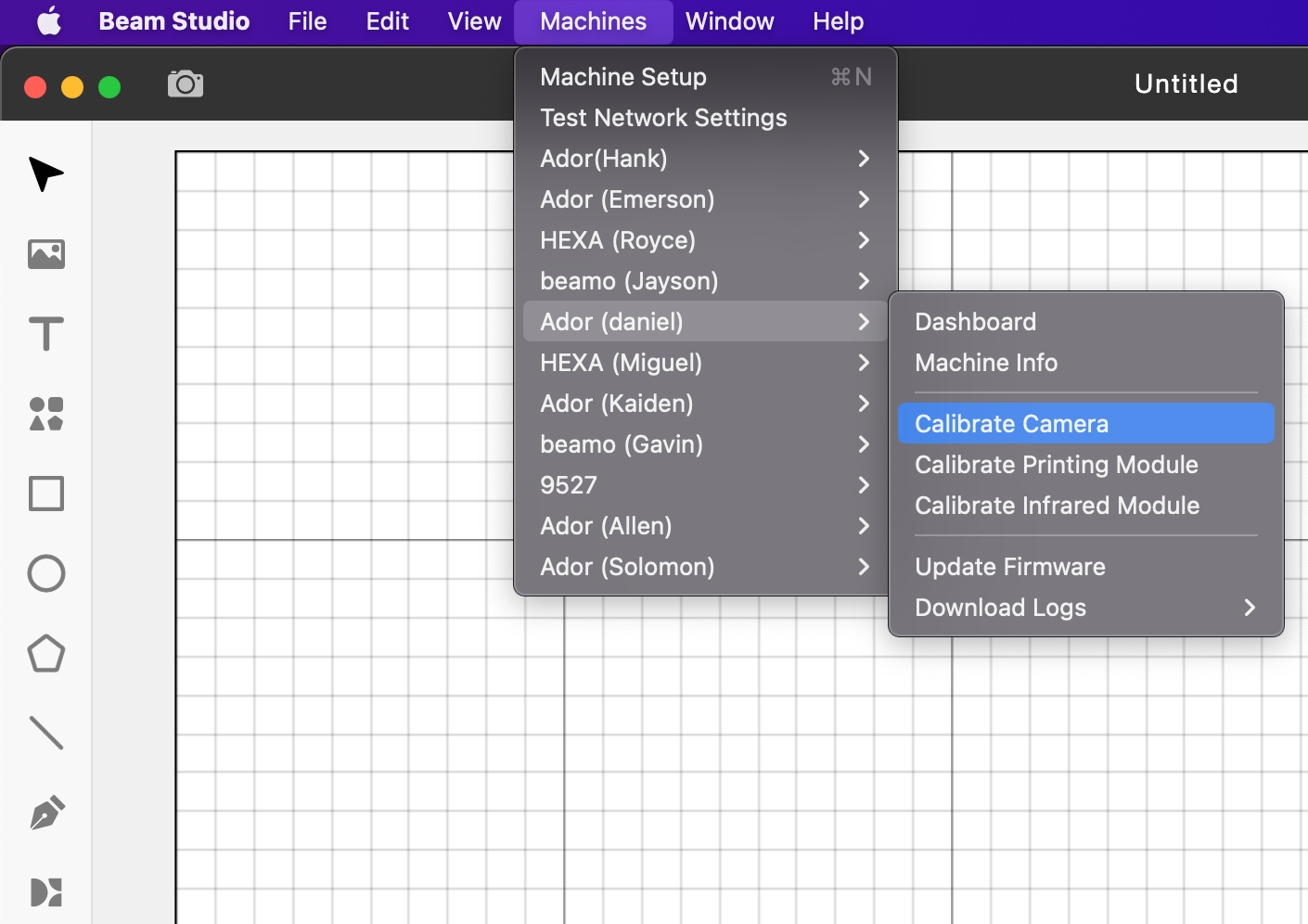

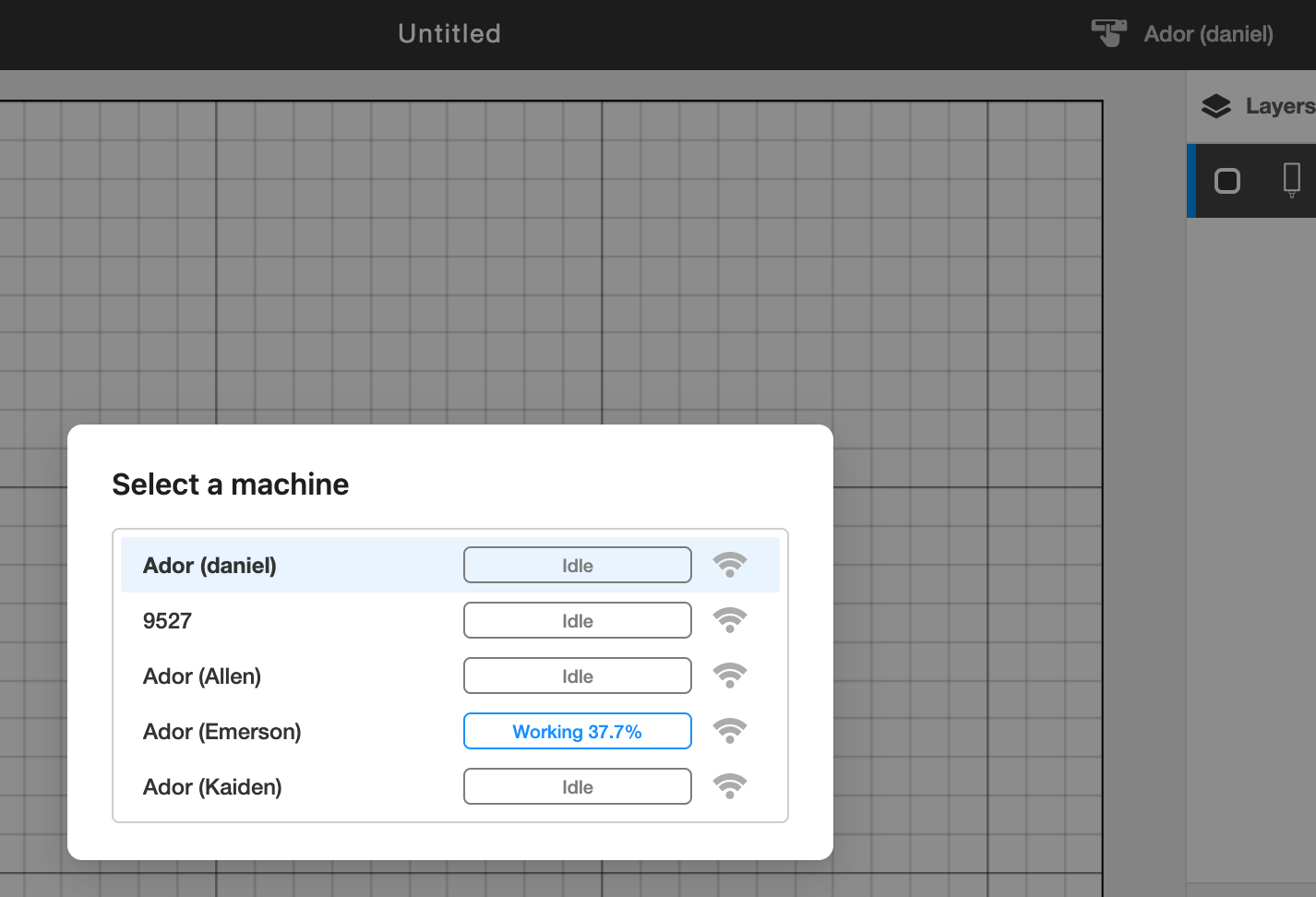

Trieu el nom de la màquina que voleu utilitzar.

Pas 4 - Col·locar paper blanc

⚠︎ Avís: Per a una calibració precisa de la part inferior, si us plau, col·loqueu paper en lloc d'altres materials.

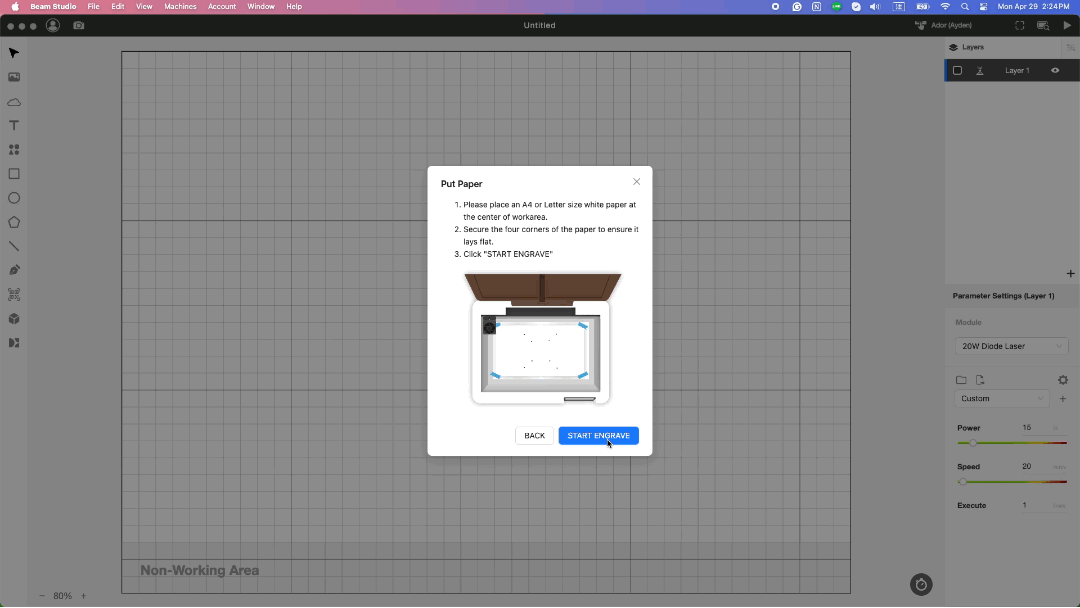

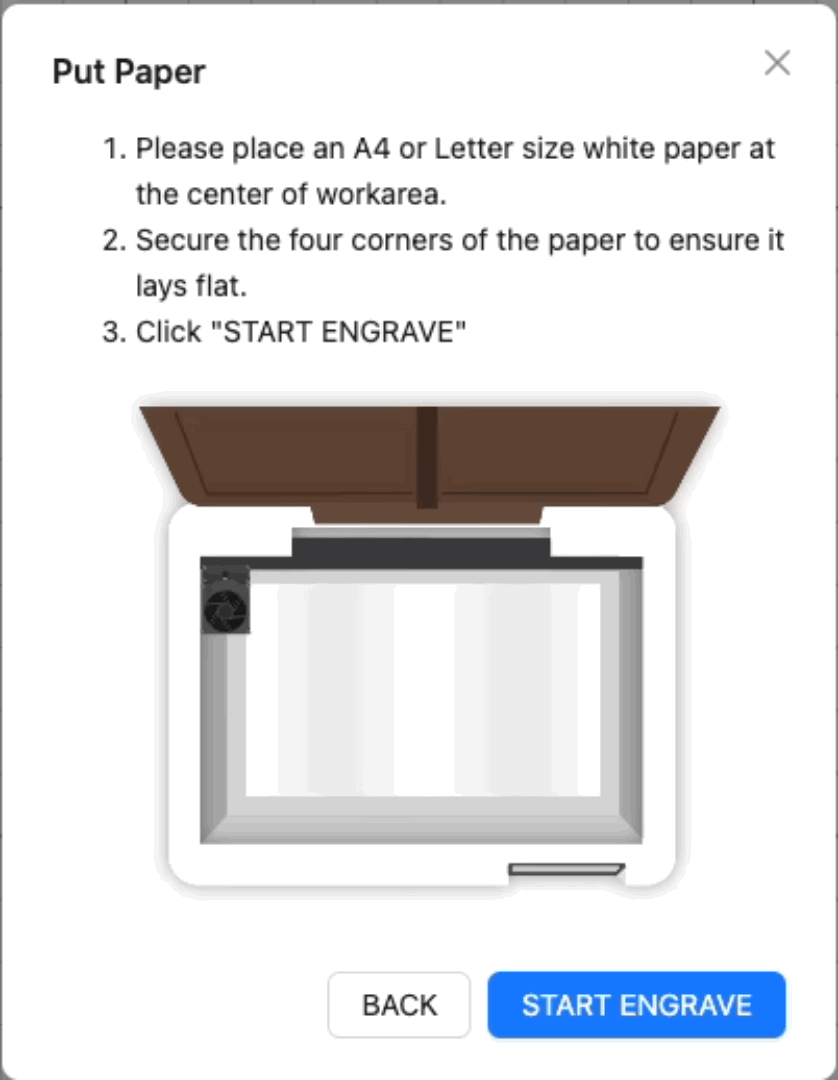

Col·loqueu un paper blanc de mida A4 o carta al centre de l'àrea de treball i fixeu les quatre cantonades del paper per assegurar-vos que quedi pla.

Pas 5 - Dibuixar la imatge de calibració

Feu clic a "INICIAR GRAVAT" per dibuixar la imatge de calibració.

Pas 6 - Alinear els punts de marcatge

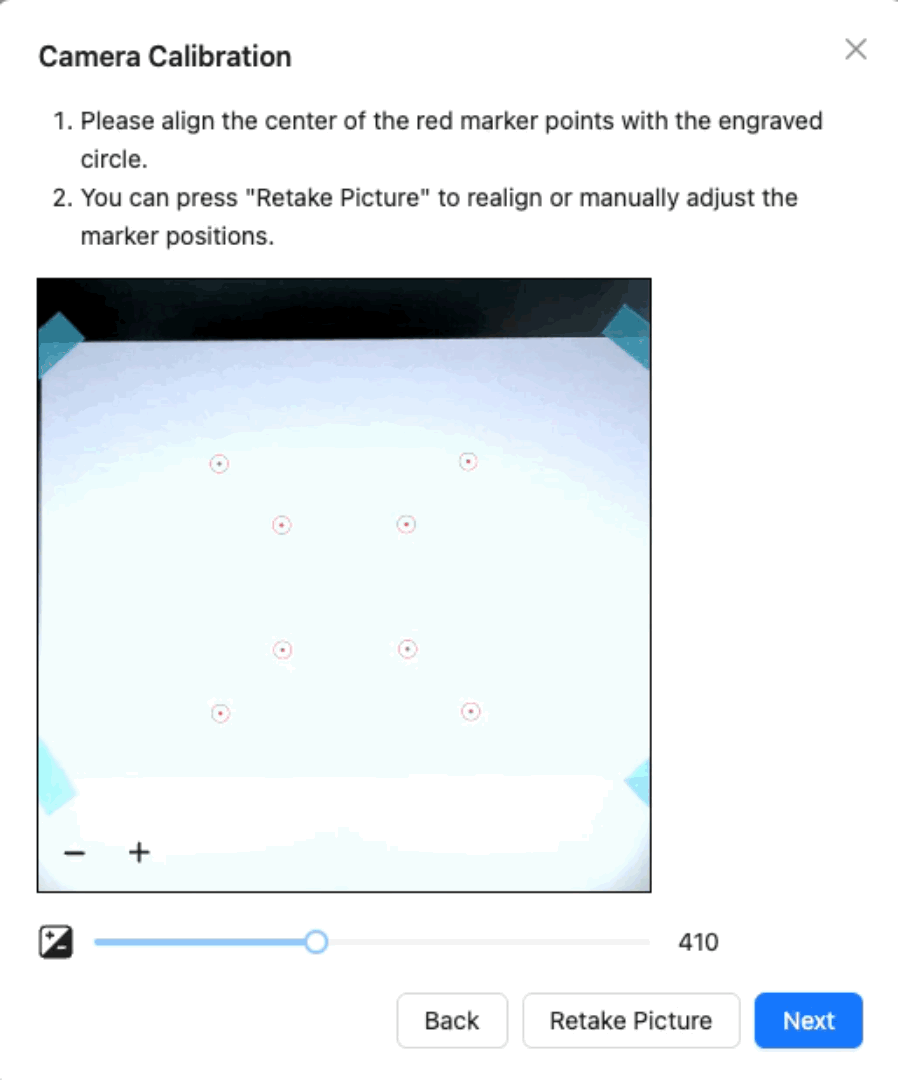

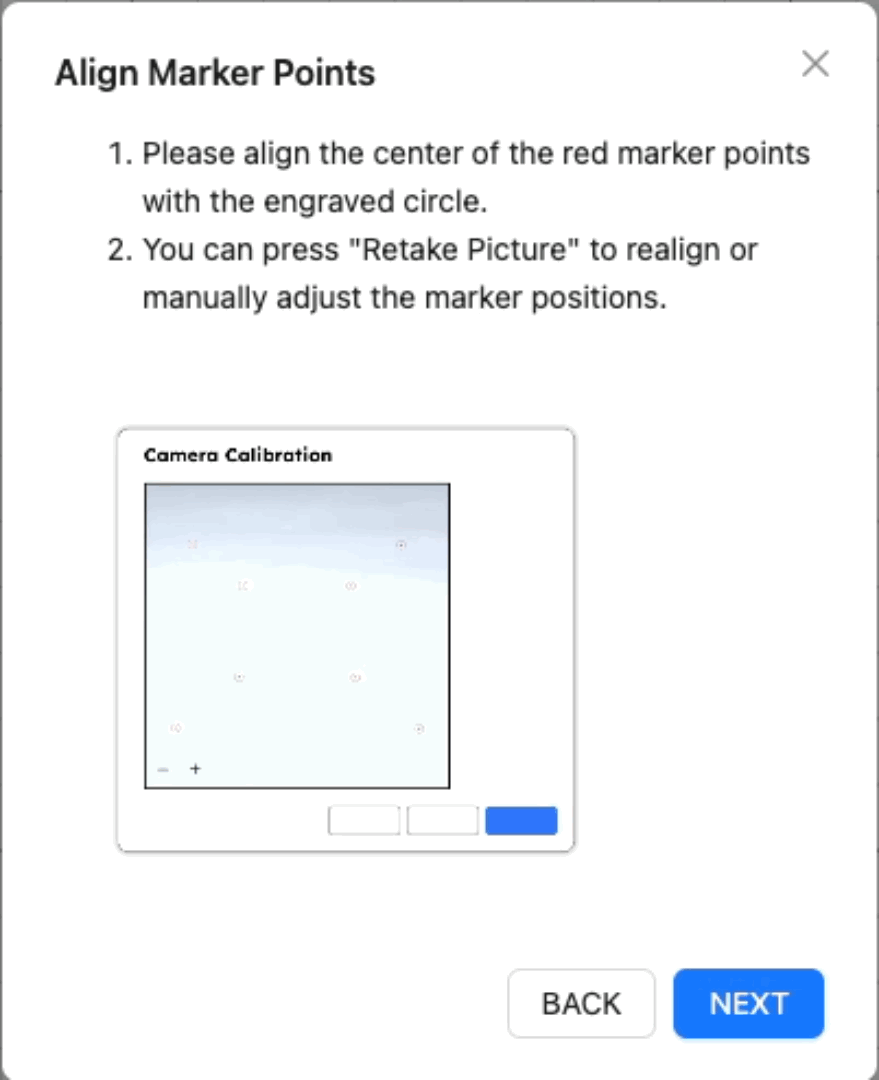

Si us plau, alineeu el centre dels punts de marcatge vermells amb el cercle gravat.

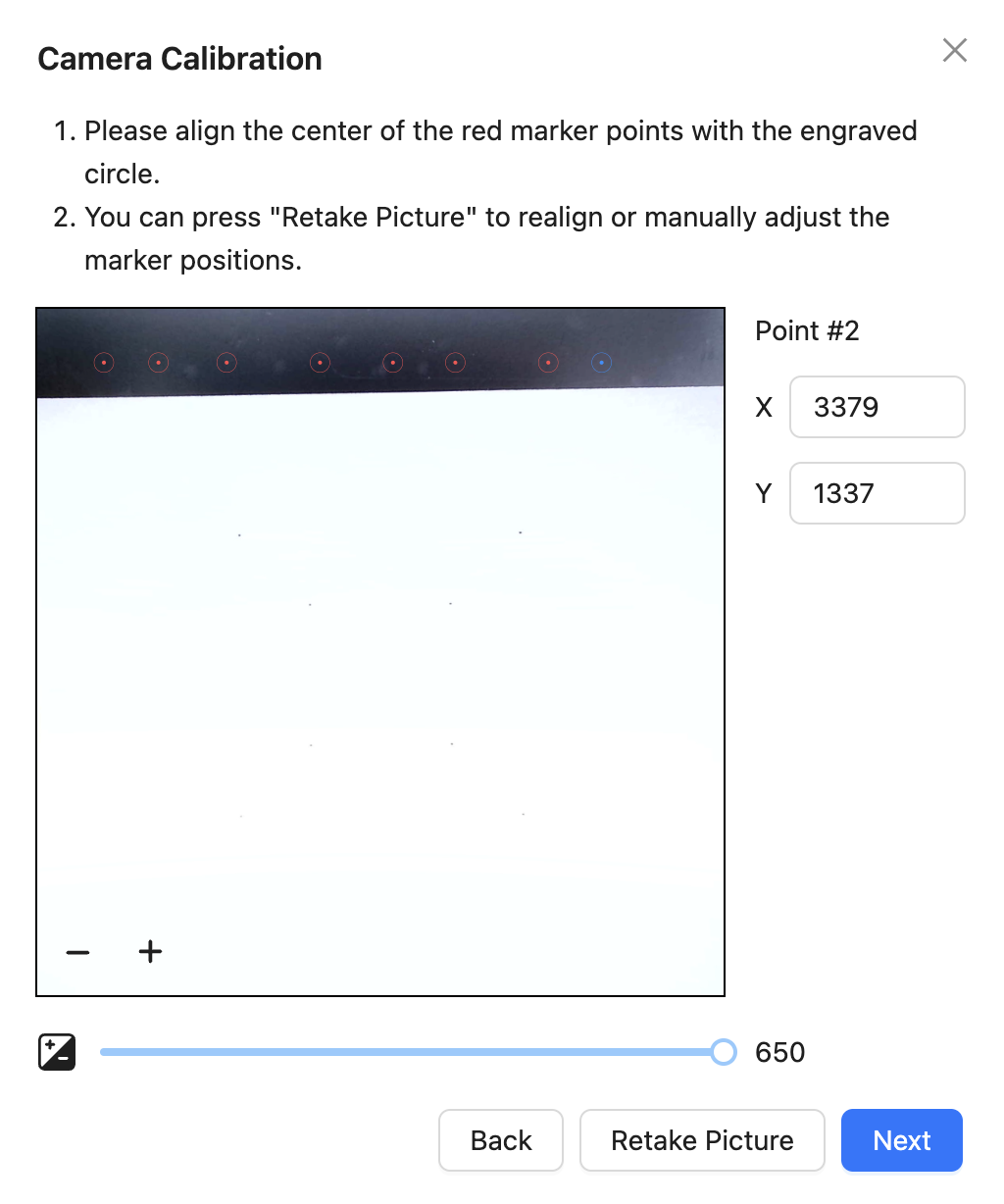

Si els punts estan tots a la part superior o inferior, seguiu els passos següents per ajustar-los.

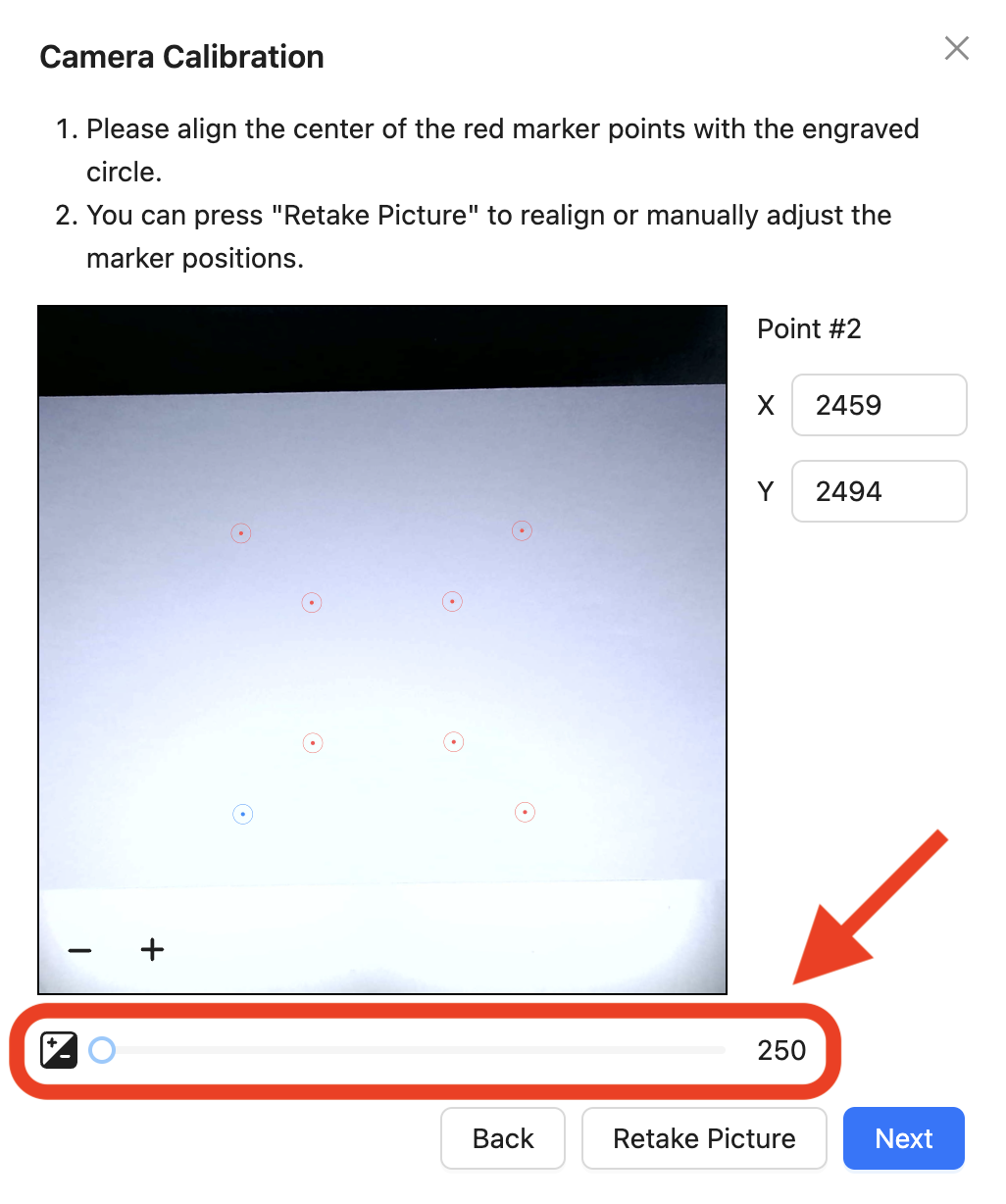

1. Ajusteu l'opacitat al valor més baix, 250.

2. Si els punts encara no es reconeixen, si us plau, moveu els punts manualment per alinear-los.

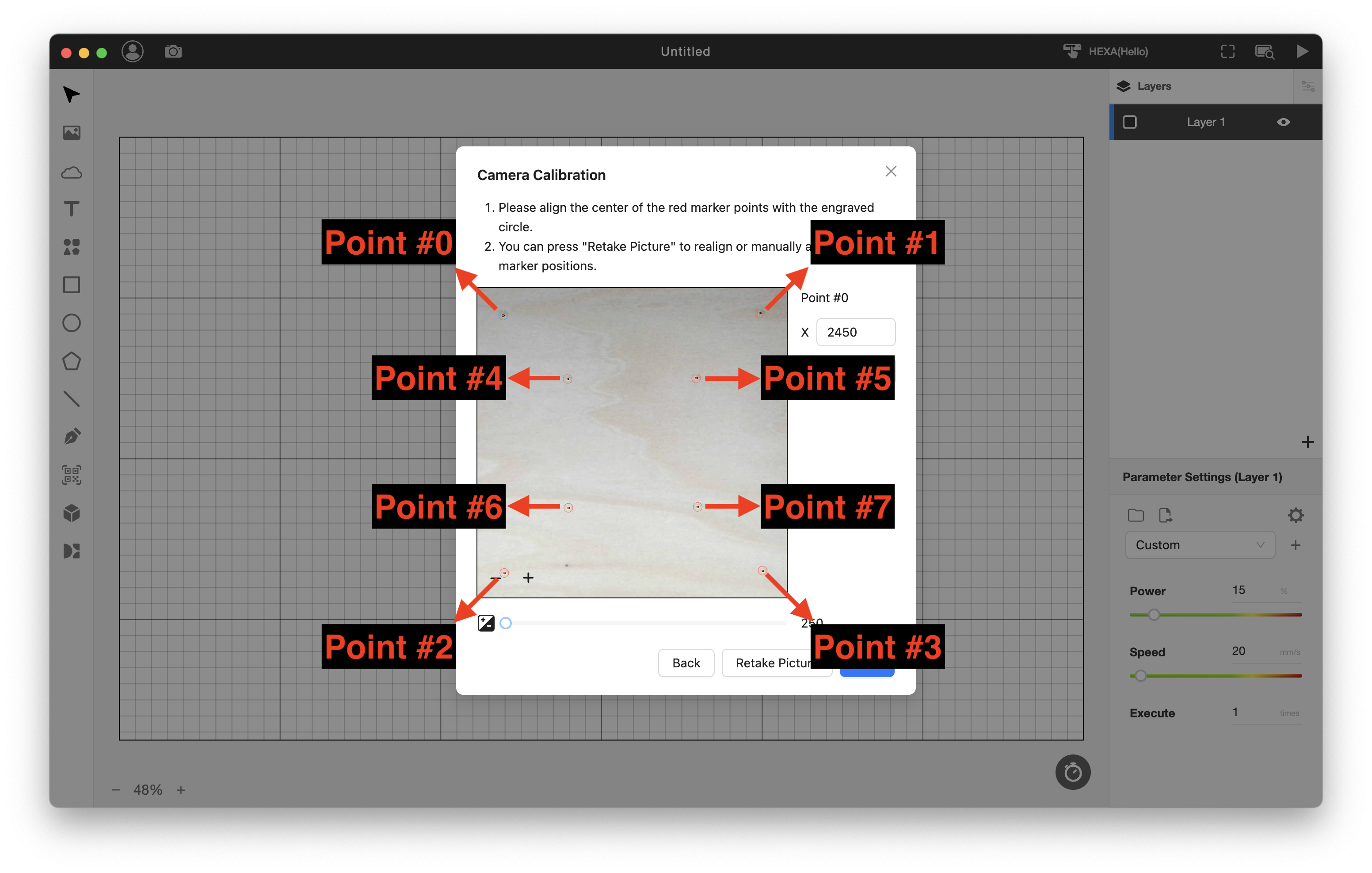

Aquí teniu l'ordre dels punts.

Pas 7 - Col·locar una fusta

⚠︎ Avís: Per a una calibració precisa de la part superior, assegureu-vos que la fusta estigui elevada a 20 mm.

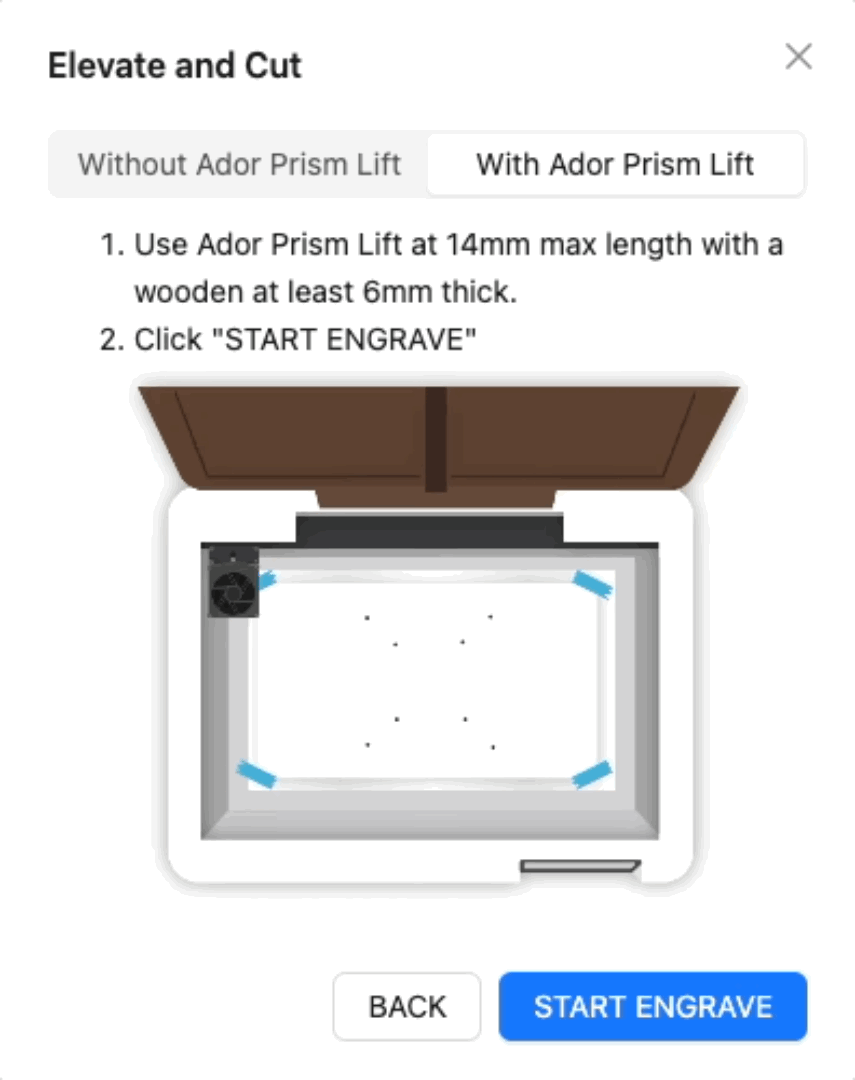

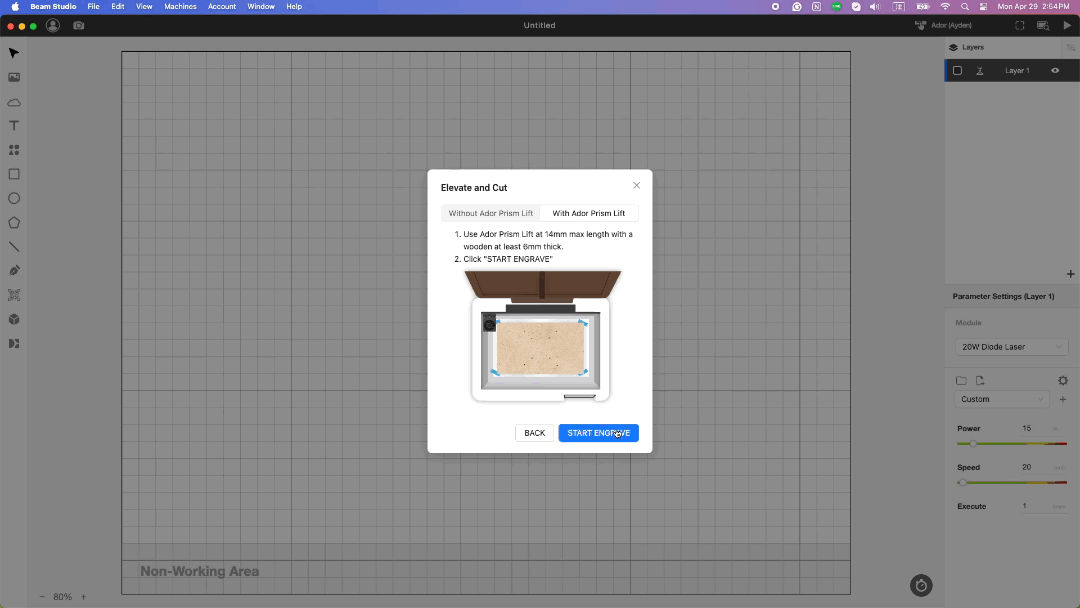

Utilitzeu l'Ador Prism Lift a una longitud màxima de 14 mm amb una fusta d'almenys 6 mm de gruix.

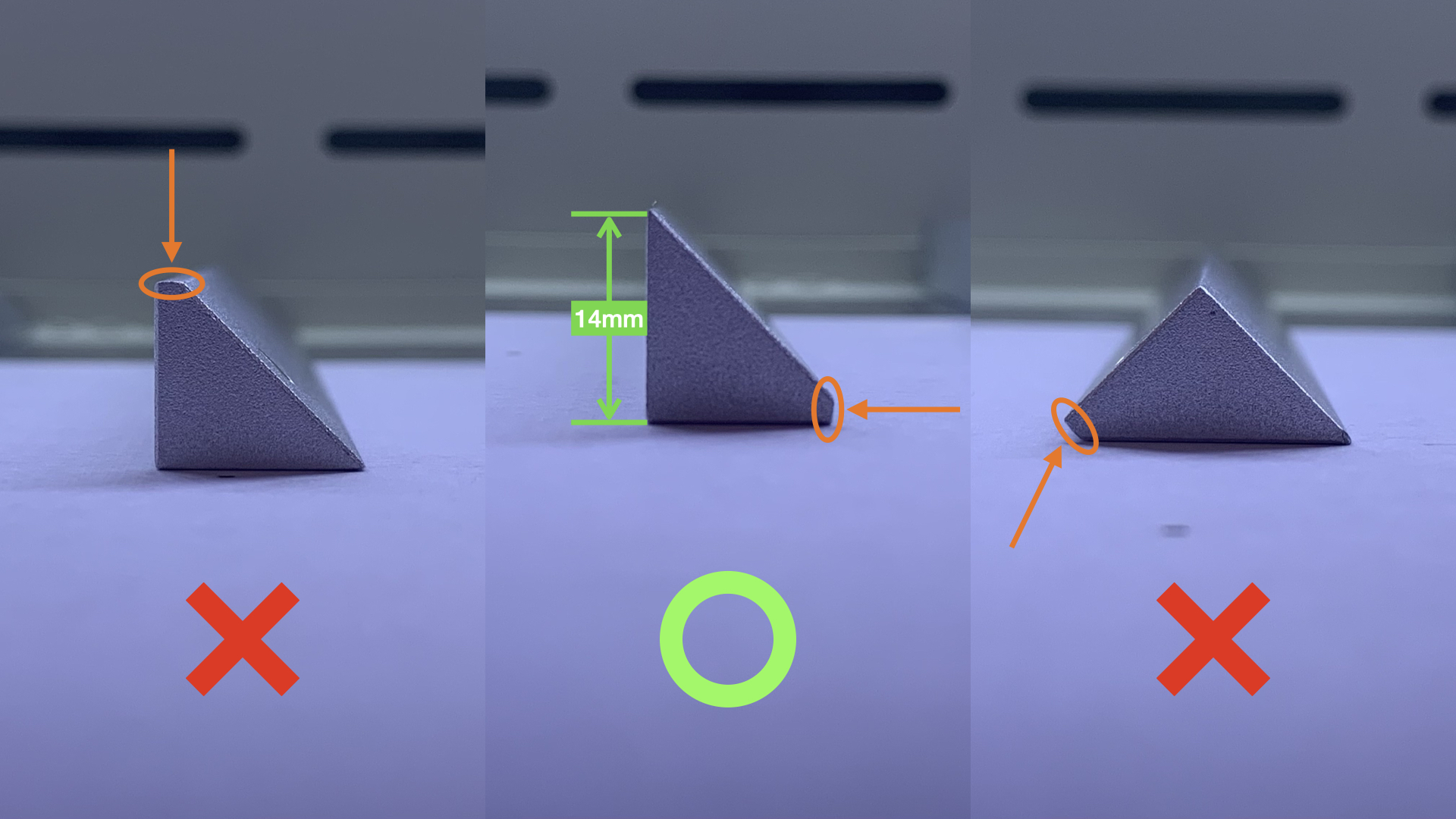

Assegureu-vos que l'Ador Prism Lift estigui col·locat de manera que tingui 14 mm d'alçada.

Col·loqueu una fusta de color clar de mida A4 o carta al centre de l'àrea de treball, elevada a 20 mm.

Pas 8 - Dibuixar la imatge de calibratge

Feu clic a "INICIAR GRAVAT" per dibuixar la imatge de calibratge a la fusta.

Pas 9 - Alinear els punts de marcatge

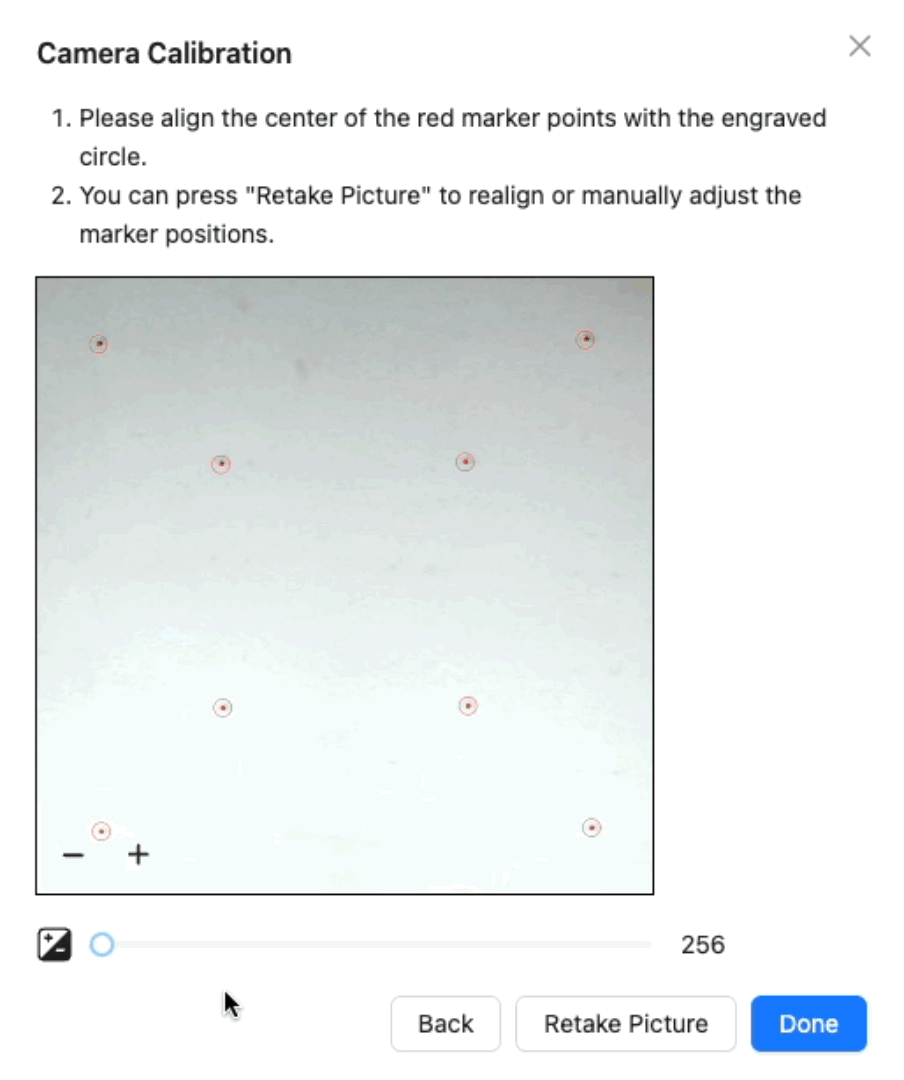

Si us plau, alineeu el centre dels punts de marcatge vermells amb el cercle gravat.

Si els punts estan tots a la part superior o inferior, seguiu els passos següents per ajustar-los.

1. Ajusteu l'opacitat al valor més baix, 250.

2. Si els punts encara no es reconeixen, si us plau, moveu els punts manualment per alinear-los.
Aquí teniu l'ordre dels punts.
