Instruccions per a la instal·lació de diferents mòduls

1. Enfocament

Col·loqueu el material dins la màquina i moveu el capçal làser sobre el material. A continuació, feu clic al botó d'enfocament al costat esquerre de la màquina dues vegades o manteniu premut el botó "AF" al panell de la màquina fins que el capçal làser comenci a moure's. Quan el capçal làser toqui el material i es mogui cap amunt, l'enfocament estarà complet. Assegureu-vos que la distància d'enfocament sigui correcta abans de cada gravat.

⚠️ Durant el tall de la màquina, el feix làser pot cremar la peça de treball i entrar en contacte amb el paper d'alumini a la part inferior de la màquina. Es recomana consultar aquest article i utilitzar un prisma triangular per elevar els materials per evitar incidents de cremades. La funció principal del paper d'alumini és protegir la carcassa subjacent de danys per làser; si es danya, no afectarà l'ús normal.

a. Manteniu premut el botó "AF" al panell de la màquina:

b. Feu doble clic al botó d'enfocament al costat esquerre de la màquina:

截圖 2023-10-05 下午5.56.05.png

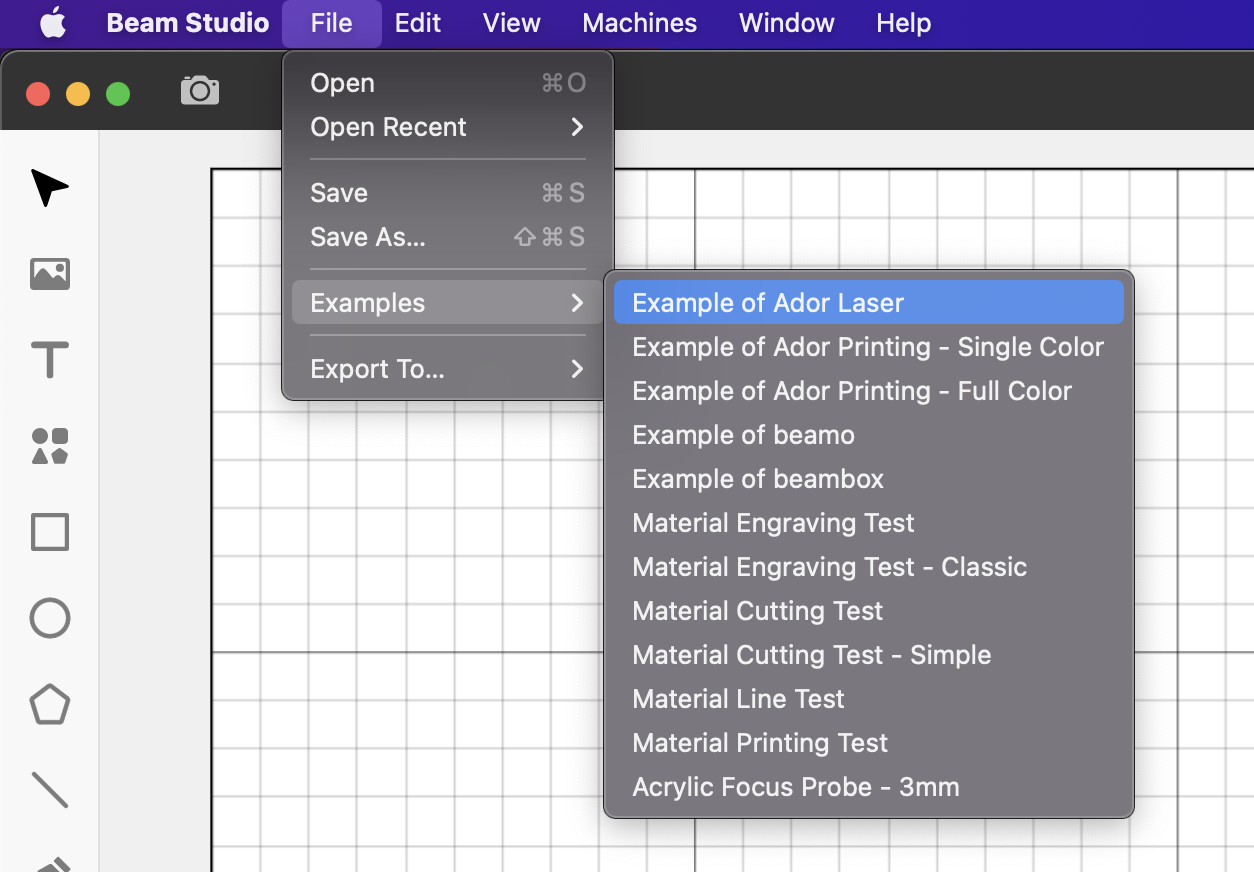

2. Importeu el fitxer de prova de gravat

Feu clic a "Menú"> "Fitxer"> "Exemples"> "Exemple d'Ador Laser".

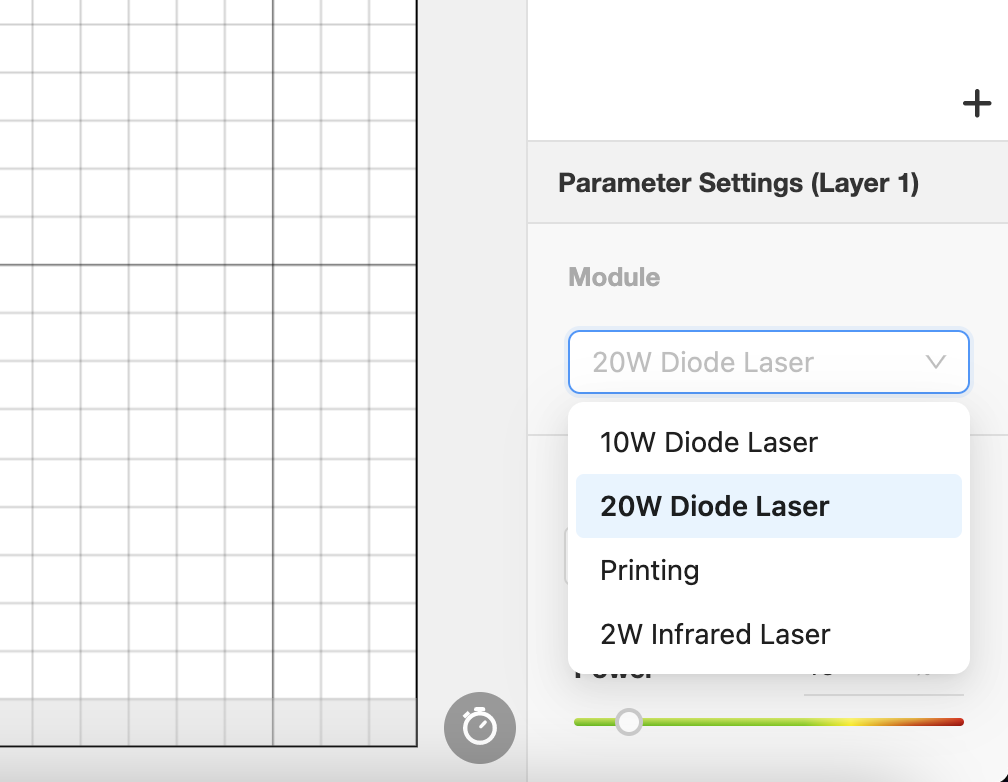

3. Seleccioneu el mòdul actual

Seleccioneu el làser de díode de 20W o el làser de díode de 10W.

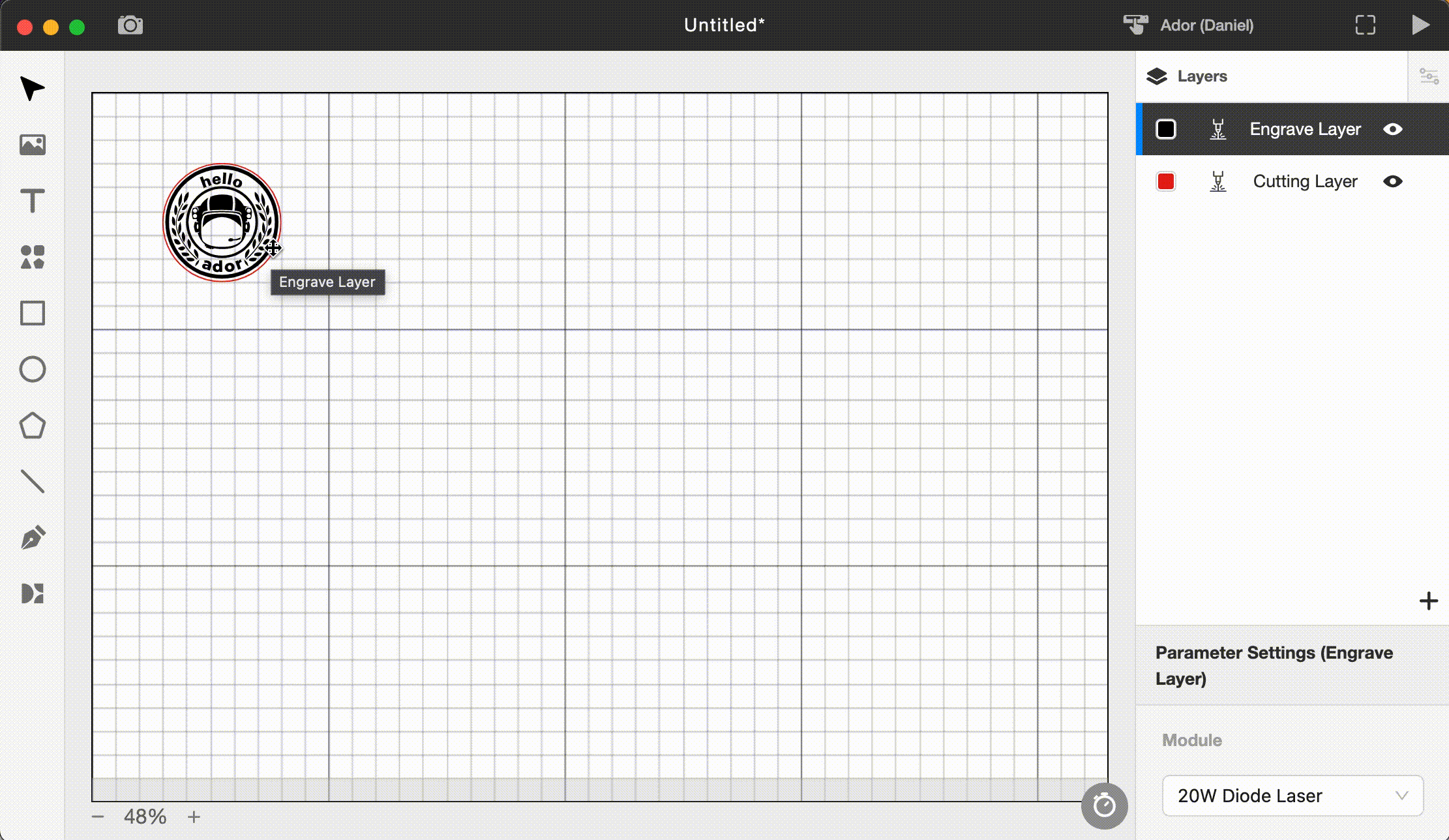

4. Previsualitzeu la posició de gravat

Feu clic al símbol de la càmera a la cantonada superior esquerra.

⚠︎ Abans de començar la previsualització, assegureu-vos que el calibratge de la càmera (Mòdul làser de díode de 10W/20W) s'hagi realitzat.

Si s'utilitza el mòdul d'impressió, consulteu Ador - Calibratge del mòdul d'impressió.
Si s'utilitza el mòdul làser infraroig de 2W, consulteu Ador - Calibratge del mòdul làser vermell de 2W.

Screen Recording 2023-11-10 at 12.28.44 AM.gif

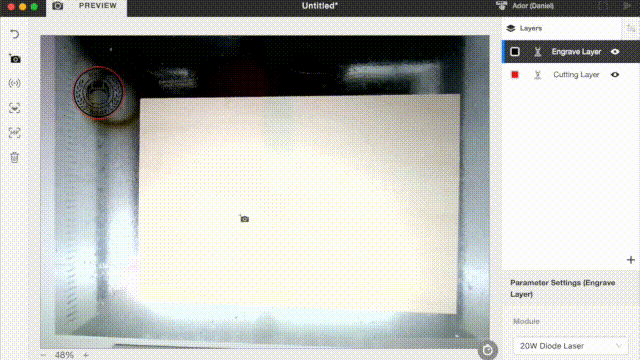

5. Enviar la tasca

Sortiu del mode de previsualització de la càmera, arrossegueu i deixeu anar la imatge a la ubicació de gravat desitjada i premeu el botó de la fletxa per enviar el fitxer.

Untitled Project 4.gif

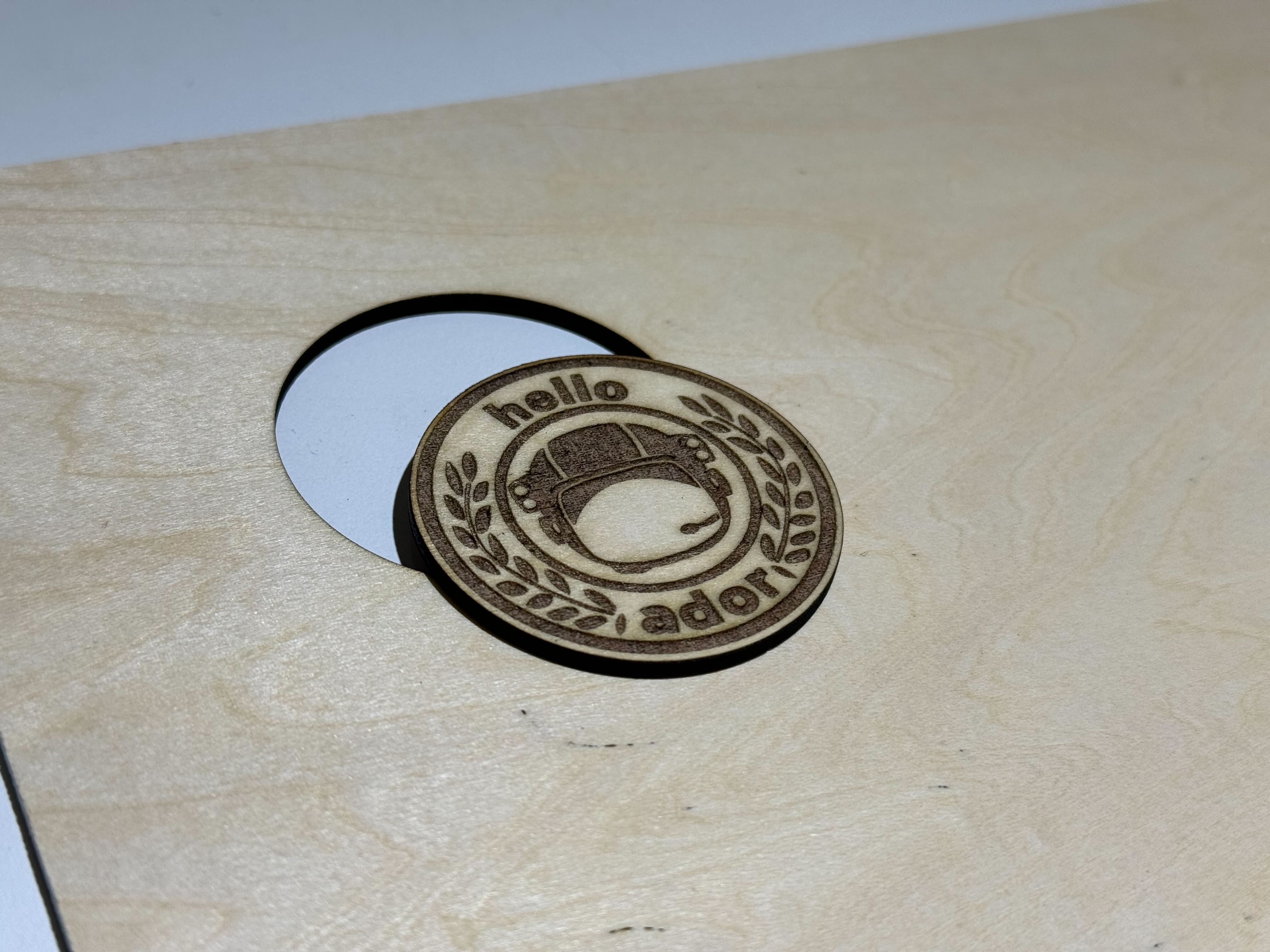

6. Resultat del gravat

⚠︎ Si el resultat del gravat és borrós, poc clar o de color clar, comproveu si el capçal làser està enfocat amb precisió.
Si el capçal làser està instal·lat correctament, comproveu la idoneïtat/paràmetres del material / Neteja del capçal làser, i trobeu la solució de problemes aquí- Mal resultat de gravat o tall (mòdul làser de díode de 10W/20W)
