5-18 Ajust de la tensió de les corretges de l'eix Y

Eines

1. Tornavís Torx T8 Tornavís
2. Clau Allen de 3mm
3. Clau de 7mm
4. Tornavís de creu
5. Retolador

Pas 1 -
Apagueu la màquina, desconnecteu el cable d'alimentació i gireu la màquina

Pas 2 - Marqueu el peu de goma i el cargol a prop del port USB

El propòsit de marcar és que el cargol d'aquest peu serà més curt que els altres i ha d'estar a la mateixa posició.

Pas 3 - Descargoleu aquests inferior cargols

Cargol T8 x 6 peces i cargol hexagonal de 3 mm x 4 peces

Pas 4 - Gireu la màquina i descargoleu els cargols laterals

Cargol T8 x 2 peces

Pas 5 - Marqueu els forats dels cargols a ambdós costats amb el bolígraf

L'objectiu és recordar-vos que els costats marcats estaran orientats cap a l'àrea de treball durant el muntatge.

Pas 6 - Moveu el seient del mòdul cap al ventilador fins al final

Pas 7 -
Aixequeu el marc superior amb les dues mans i col·loqueu-lo sobre els perns.

(Aneu amb compte de no enganxar els cables amb els marcs.)

Exemple de marc assegut sobre els perns:

Exemple de vídeo d'aixecament (El vídeo es va gravar dins de la màquina):

Pas 8 - Localitzeu els suports de la corretja i afluixeu les femelles amb una clau de 7 mm

Ubicació dels seients:

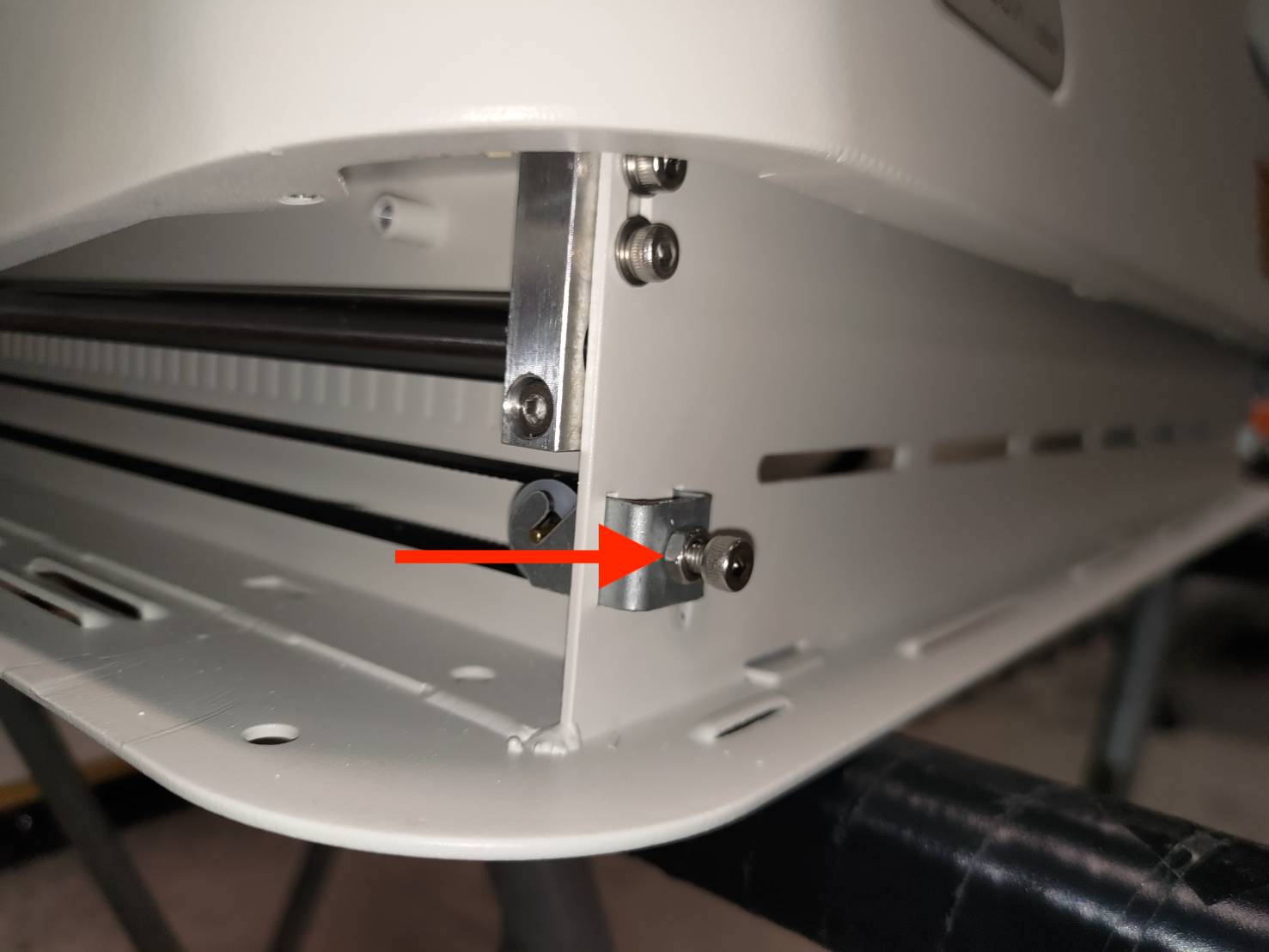

Costat dret:

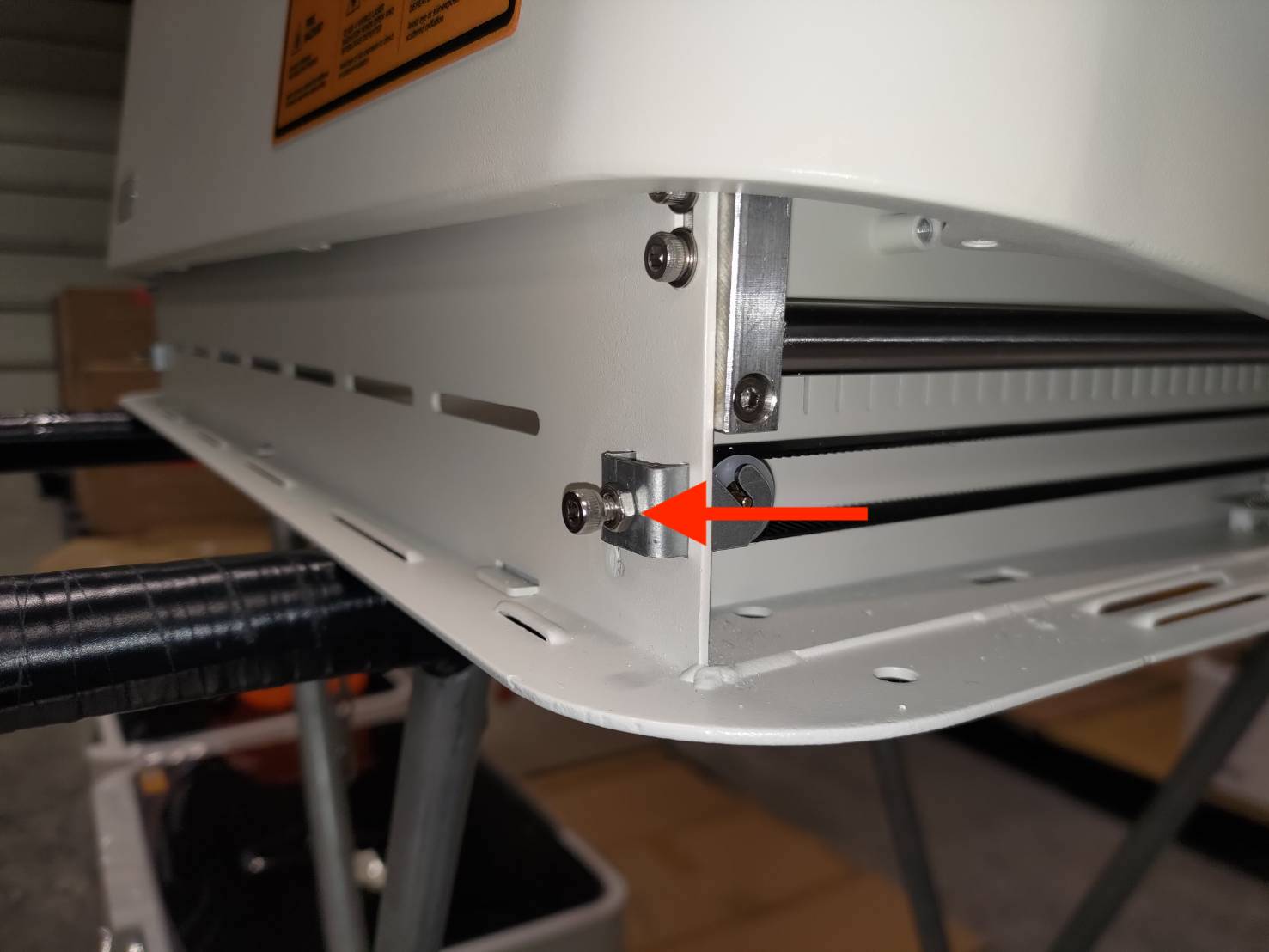

Costat esquerre:

Pas 9 - Ajusteu la tensió de les corretges amb una clau Allen de 3 mm

Costat dret:

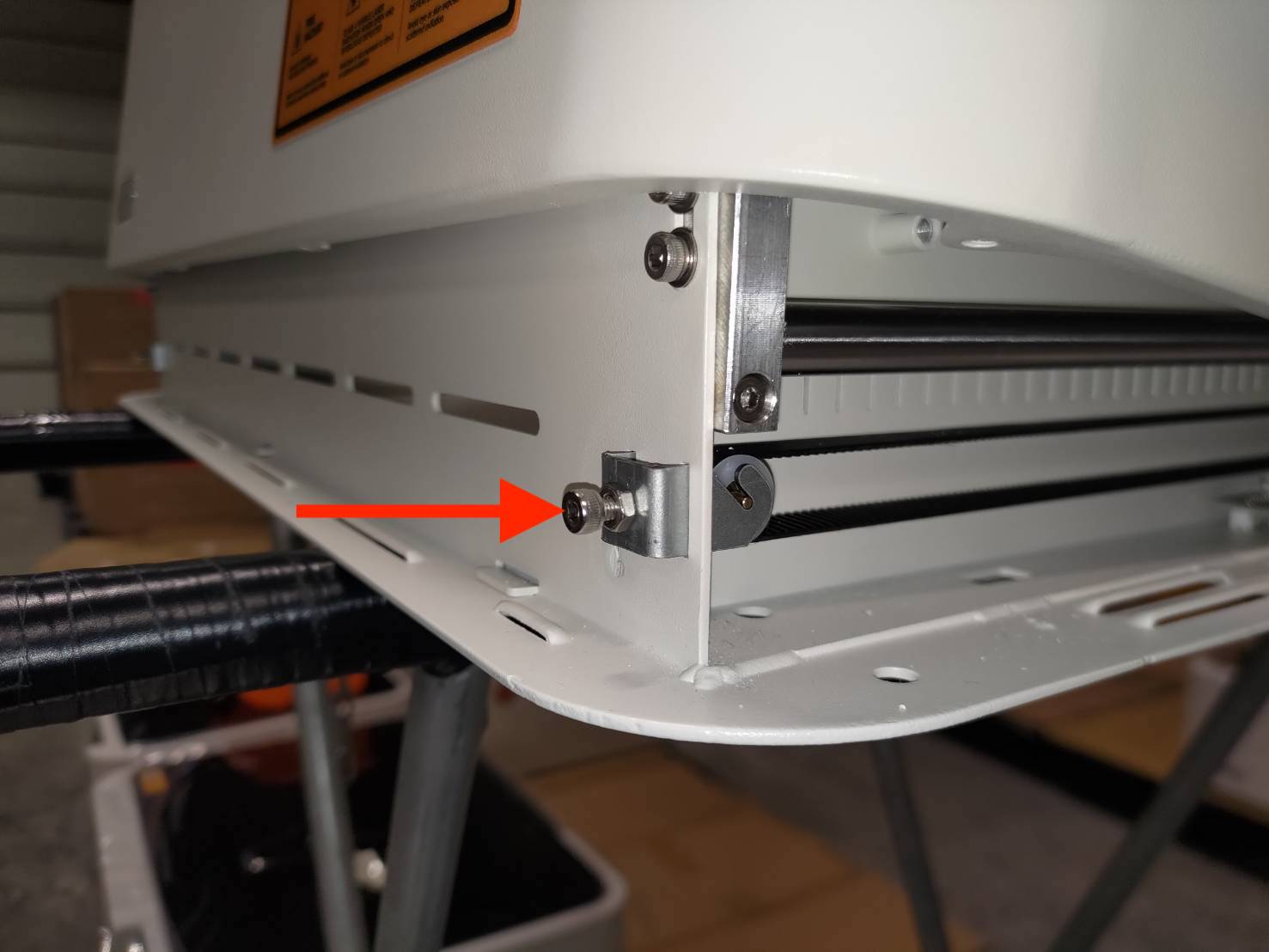

Costat esquerre:

Pas 10 - Després de l'ajust, estrenyeu les femelles amb una clau de 7 mm

Costat dret:

Costat esquerre:

Pas 11 - Restaureu la posició del marc superior

Tingueu en compte que els forats dels cargols marcats han d'estar orientats cap a l'àrea de treball.


Restauració del marc:

Pas 12 - Cargolar els cargols laterals

Pas 13 - Apagar i girar la màquina. Cargolar tots els cargols de la part inferior

Tingueu en compte que el peu i el cargol marcats hauran d'estar en una posició propera als ports USB.

Suggeriment:
És millor no estrènyer completament els cargols al principi, ja que alguns cargols poden estar desalineats i no es poden posar els cargols. Per tant, es recomana estrènyer tots els cargols després d'haver-los instal·lat tots.

Pas 14 - Girar la màquina. Moure el seient del mòdul endavant i endarrere

• Si es pot moure sense problemes, la substitució s'ha realitzat correctament.


• Si s'encalla o no es pot empènyer completament cap al ventilador, intenteu afluixar el cargol del peu de goma proper als ports USB i torneu a intentar moure el seient del mòdul.
