5-5 Resultat de gravat o tall deficient (Làser de díode)

Descripció

Com que la causa d'un mal resultat de gravat o tall pot variar, per exemple, una lent bruta, una mala connexió del mòdul, una configuració incorrecta dels paràmetres, la degradació del mòdul...etc.,

Tingueu en compte que el problema pot persistir després de seguir els passos següents.
No obstant això, encara podeu recopilar informació útil perquè l'equip de FLUX aclareixi el problema de manera més eficaç.

Pas 0 - Utilitzeu la llista de comprovació per fer un seguiment dels passos i registrar els resultats

Aquesta llista marca totes les proves que heu fet en el tutorial.
Un cop finalitzades les proves, deseu la llista com a document PDF i envieu-la al vostre distribuïdor o a l'equip de FLUX.

Feu clic a l'enllaç per accedir a la llista de comprovació:
Mal resultat de gravat o tall (mòdul làser de díode de 10W/20W) - Llista de comprovació (Ador)

Pas 1 - Comproveu la llum indicadora de l'adaptador de corrent

Comproveu si la llum verda de l'adaptador està encesa de manera fixa o parpelleja durant l'espera de la màquina i l'execució d'una tasca.
(Sempre hauria de romandre encesa de manera fixa.)

Determineu el vostre resultat i la propera acció a realitzar:

Pas 2 - Excloure la possibilitat de problemes de microprogramari

Una instal·lació incorrecta del microprogramari pot fer que la sortida del làser sigui inestable o que no hi hagi làser. Restablir la configuració de fàbrica pot eliminar eficaçment la possibilitat de problemes de microprogramari.

• Primer, restabliu la configuració de fàbrica (Pàgina principal > Màquina > Configuració > Restablir a fàbrica > Sí)



• Després de restablir la configuració de fàbrica, seguiu els passos de l'enllaç sobre Com actualitzar el firmware de la màquina i assegureu-vos que estigui actualitzat a la versió més recent.


• Després de l'actualització, torneu a executar la mateixa tasca.

Determineu el vostre resultat i la propera acció a realitzar:

Pas 3 - Comproveu la sortida del làser

Comproveu si el làser s'activa.
Si no esteu segur de si hi ha sortida, podeu donar un cop d'ull al material utilitzat al Pas 2 i confirmeu si hi ha marques de gravat/tall, o canvieu el material a paper per fer proves.

Determineu el vostre resultat i la propera acció a realitzar:

Pas 3.1 - Netegeu la lent interna i el pin POGO

Consulteu l'enllaç següent per saber la manera correcta de netejar el mòdul.
Neteja del mòdul làser (Mòdul làser de díode de 10W/20W)

Determineu el vostre resultat i la propera acció a realitzar:

Pas 3.2 - Torneu a instal·lar el mòdul

Consulteu els articles següents per tornar a instal·lar el mòdul.

Mòdul làser de díode de 10W/20W	Mòdul làser infraroig de 2W	Mòdul d'impressió

Determineu el vostre resultat i la propera acció a realitzar:

Pas 3.3 - Prova de pols làser

Procediu directament al mode de control per a la prova de pols làser. Inseriu un full en blanc, assegureu-vos que l'enfocament sigui precís, tanqueu bé la coberta de la porta (abans de la prova de pols làser, confirmeu que el símbol de la coberta de la porta mostri "tancat" ), i activeu el pols làser cinc vegades per avaluar la presència de qualsevol marca." (Per als usuaris que es queden bloquejats a la prova d'inici, ometeu la prova d'inici - Guia)

Determineu el vostre resultat i la propera acció a realitzar:

Pas 4 - Comproveu la forma correcta d'enfocar i la distància

Pas 4.1 - Comproveu la configuració del programari i del panell

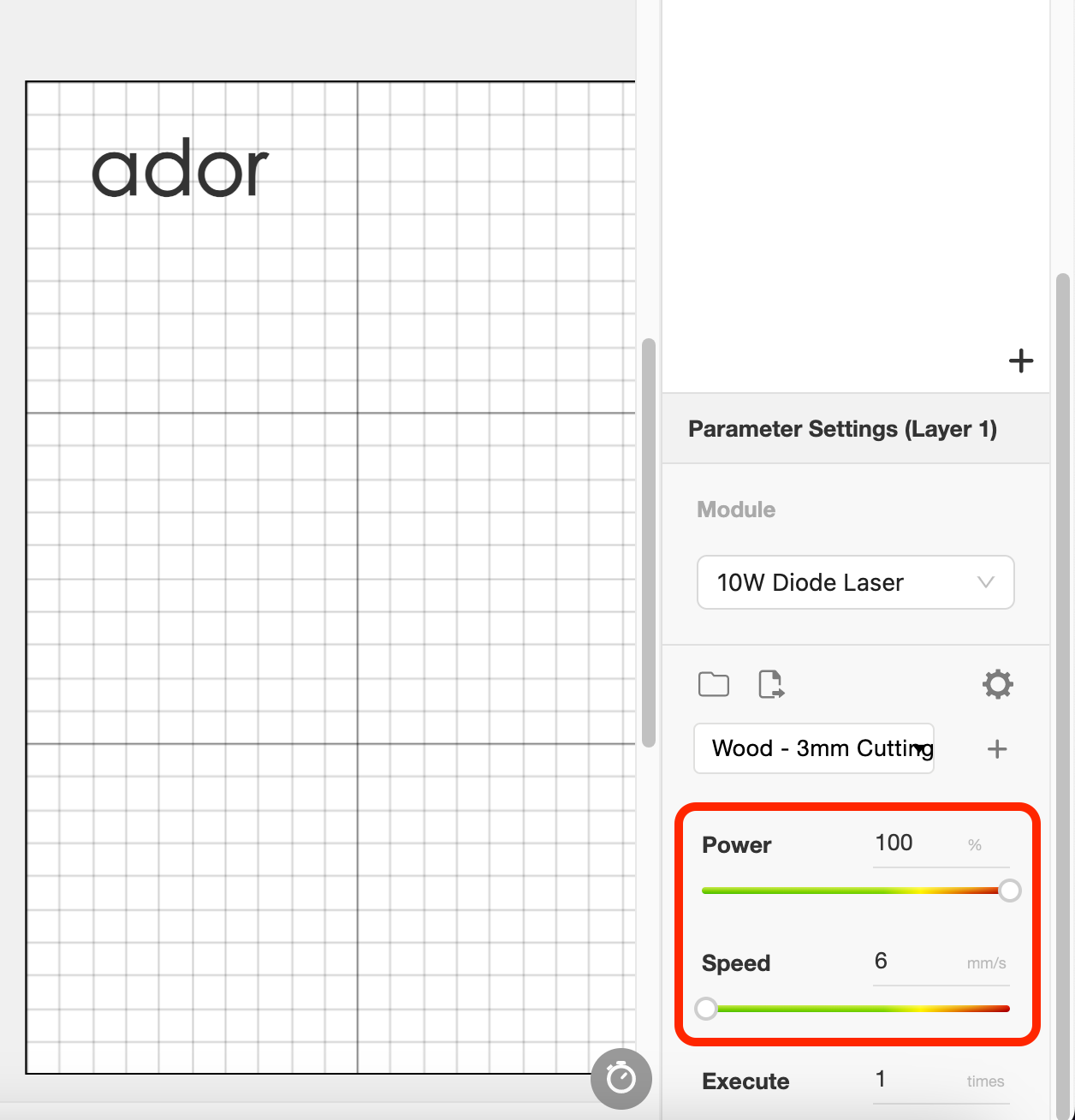

• Assegureu-vos que els paràmetres estiguin configurats correctament a Beam Studio. (Exemple: paràmetre de 10w)

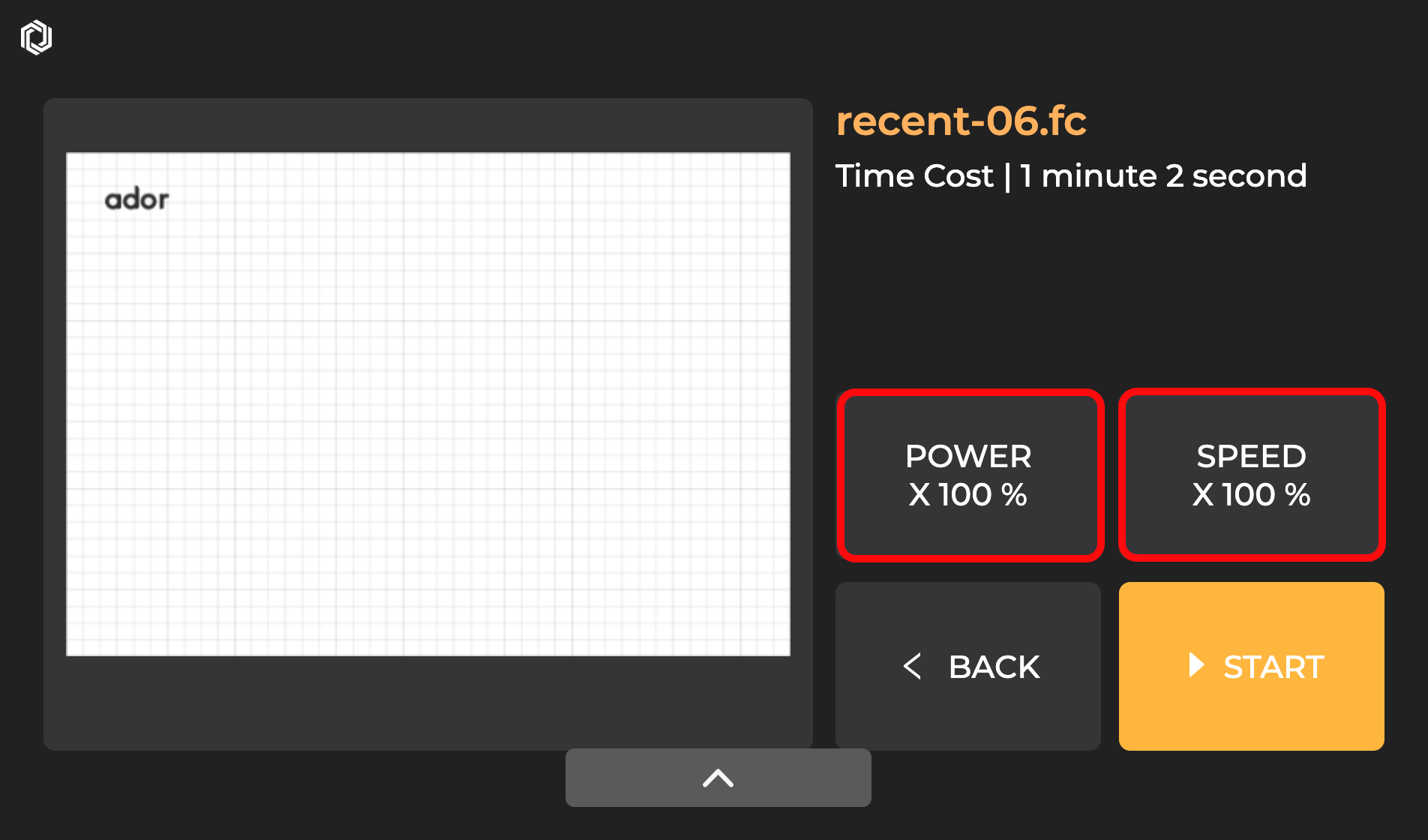

• Assegureu-vos que la configuració estigui establerta correctament al panell.



• Després de confirmar la configuració, executeu la mateixa tasca de nou.



Determineu el vostre resultat i la propera acció a realitzar:

Pas 5 - Reduïu la velocitat del ventilador d'extracció

Si l'alimentació de la màquina no és estable i la velocitat del ventilador està configurada a la velocitat més alta, la sortida del làser pot debilitar-se o no s'emetrà cap làser.
Si us plau, proveu d'ajustar la velocitat del ventilador a la configuració més baixa i, a continuació, utilitzeu el mateix fitxer per tornar a treballar.

Màquina >> Configuració >> Configuració del maquinari >> Velocitat de rotació del ventilador >> 10%

Determineu el vostre resultat i la propera acció a realitzar:

Pas 6 - Prova de tall

Per comprovar si el mòdul làser està en bon estat, prepareu un tros de fusta/MDF de 3 mm i col·loqueu-lo a la cantonada superior esquerra.
Utilitzeu la configuració predeterminada a Beam Studio i executeu la tasca per veure si es pot tallar sense cap problema.

Determineu el vostre resultat i la propera acció a realitzar:

Pas 7 - Contacteu amb el Servei d'Atenció al Client
