Cable pont LightBurn - beamo

Avís legal

Per utilitzar LightBurn per controlar beamo, heu de descarregar la versió oficial del programari LightBurn. Com que LightBurn és un programari de tercers, FLUX no es pot fer responsable de cap pèrdua causada pel seu funcionament.

El firmware de beamo ha passat per diverses proves, però encara és possible que algunes funcions del programari LightBurn no siguin compatibles amb la màquina. Si es produeixen errors a causa de la incompatibilitat, si us plau, seguiu les instruccions de l'enllaç següent per informar adequadament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]

Abans de començar

1. Actualitzeu el firmware a la versió 4.2.1 o superior.

- Seleccioneu "MACHINE → Update to the latest Firmware" al panell de beamo.
- També podeu actualitzar el firmware a través de Beam Studio
Descarregueu el firmware des del lloc web oficial. A continuació, feu clic a "Machine→ Update Firmware" A continuació, actualitzeu el firmware de la màquina a la versió seleccionada seleccionant el fitxer de firmware a l'ordinador.

2. Descarregueu aquest fitxer de configuració: beamo_Preset

Nota: El fitxer de configuració que proporcionem conté la configuració de GCode ivelocitat de transmissió. Si no feu servir el fitxer de configuració, configureu-ho per separat a "Configuració del dispositiu". (Consulteu aquest article per a més detalls)

Configuració de LightBurn

Per descarregar LightBurn, feu clic aquí.

1. Obriu LightBurn i feu clic a "Dispositius" a la pestanya Làser .

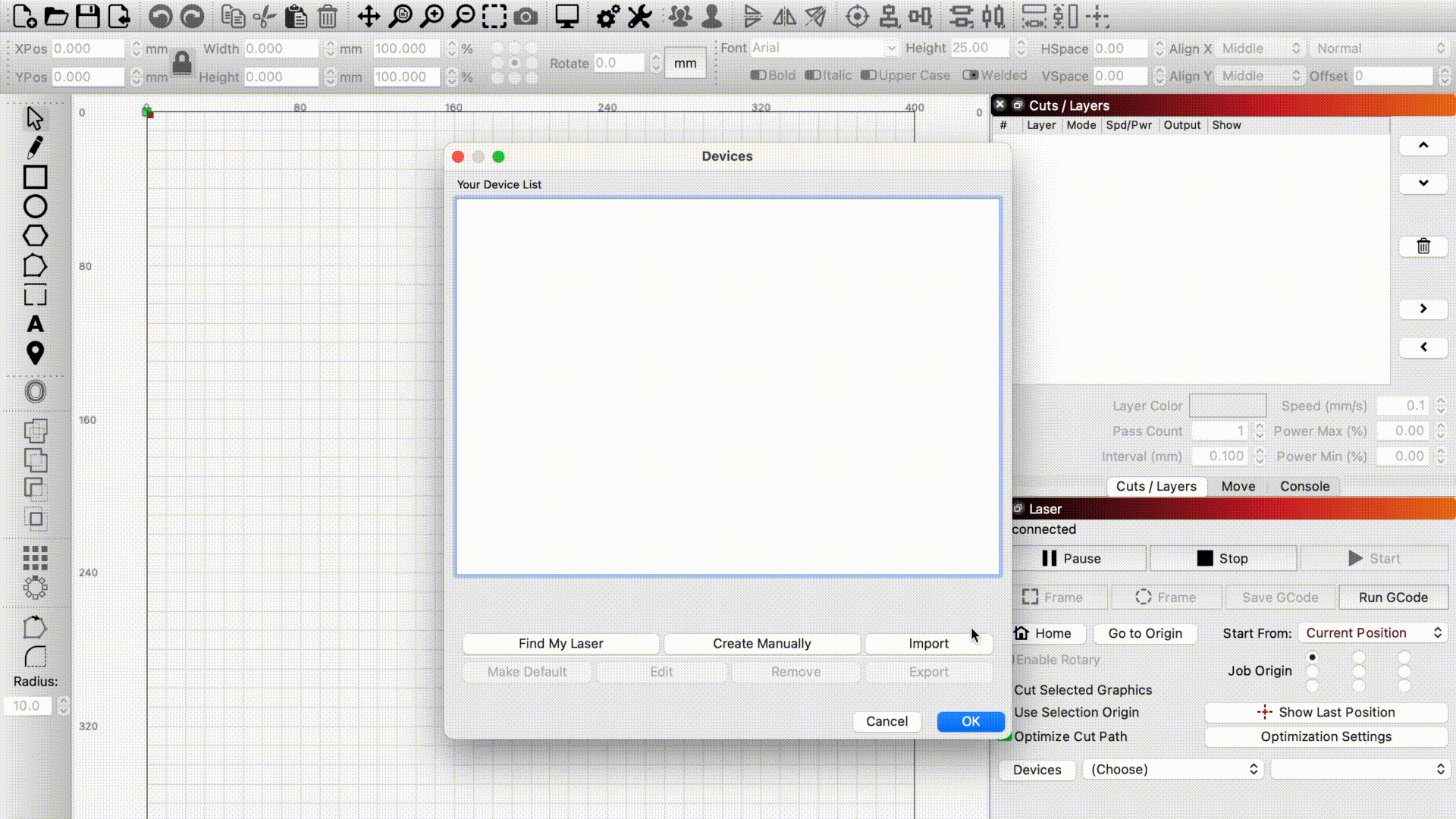

2. Feu clic a "Importar" per importar el fitxer beamo_Preset que heu descarregat.

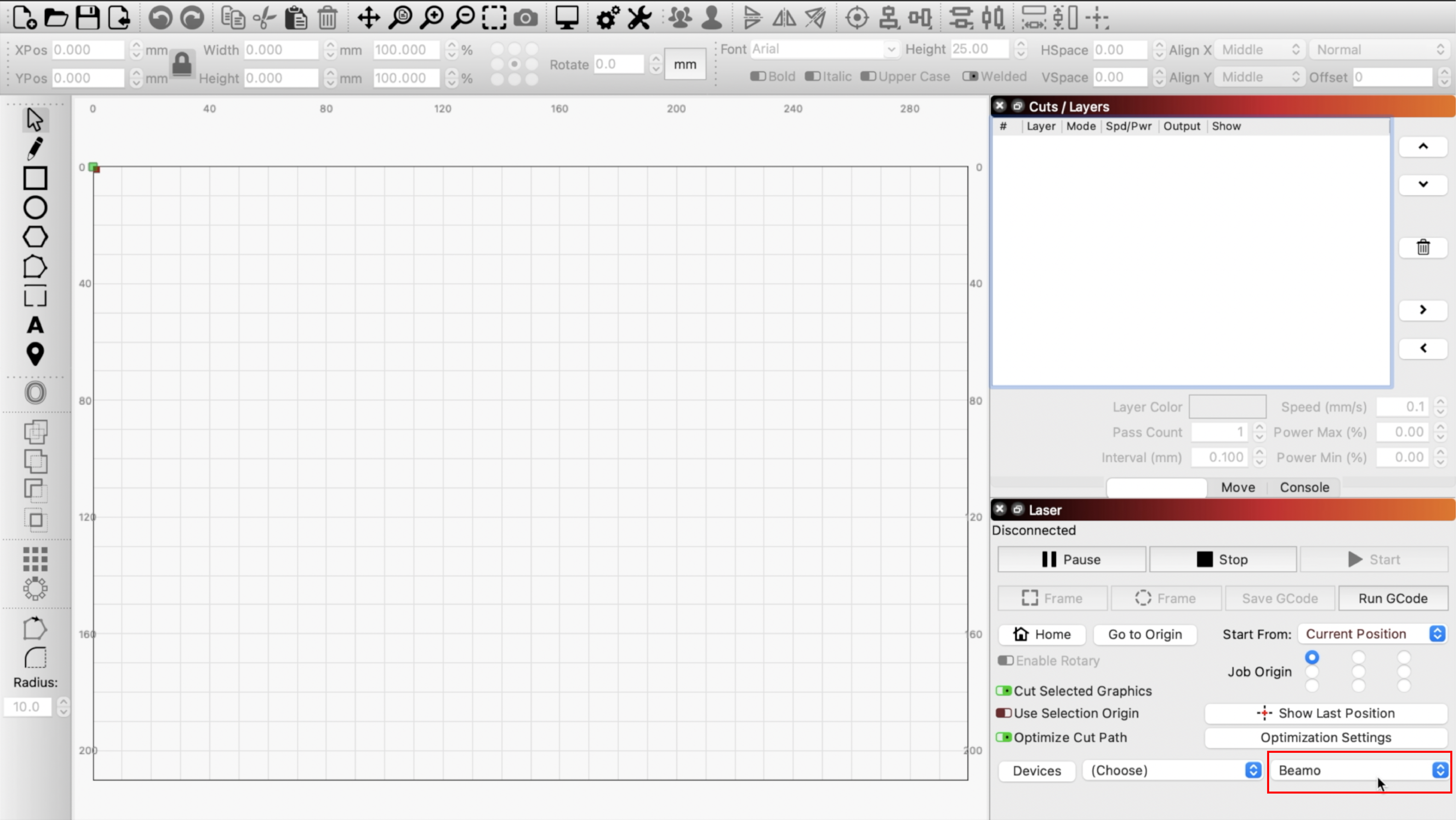

3. La següent informació del dispositiu es mostrarà un cop s'hagi importat correctament l'arxiu.

Connecteu l'ordinador a la màquina amb el cable pont LightBurn

1. Connecteu el cable LightBurn al port USB del lateral de la màquina.

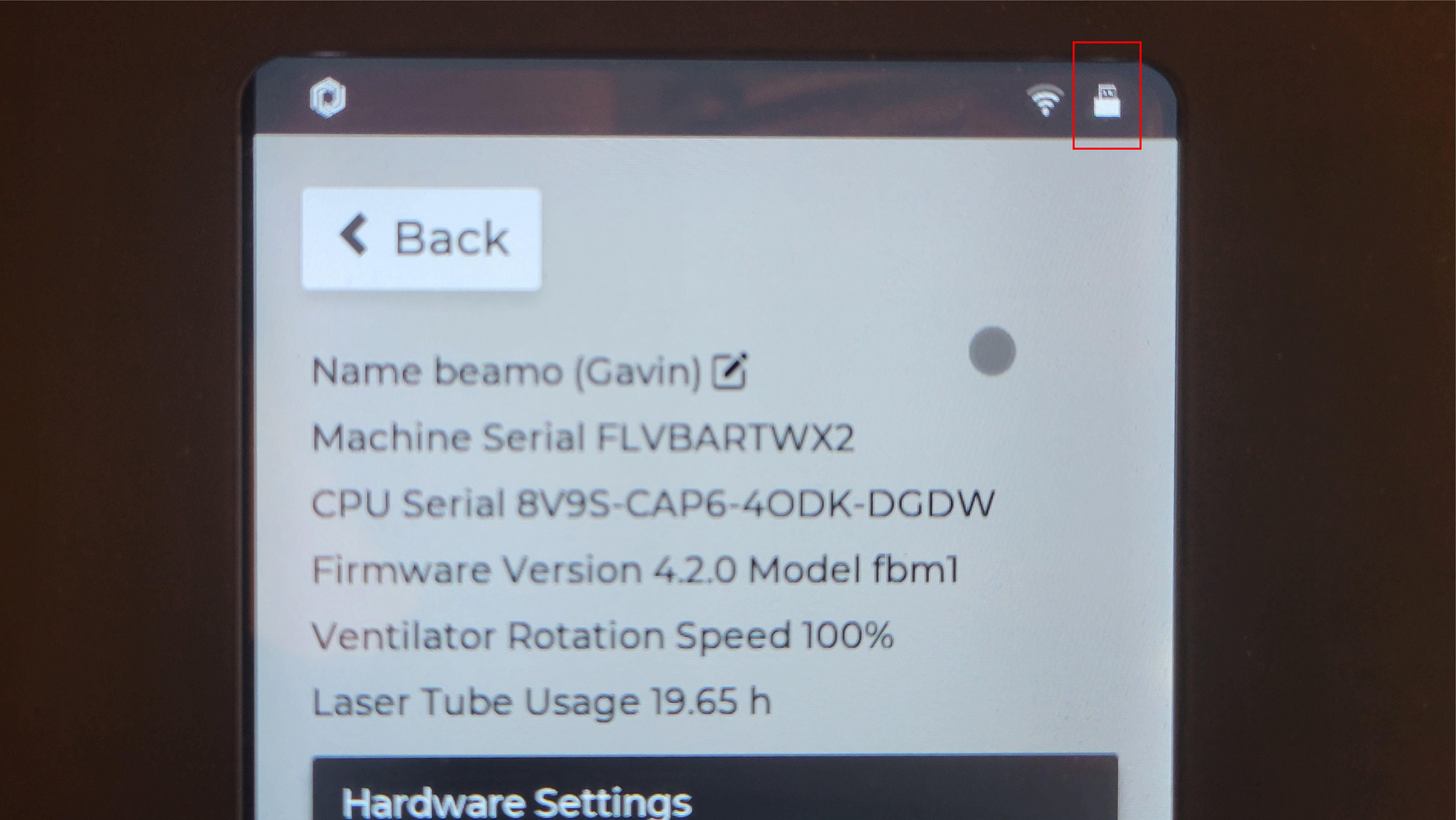

（La icona USB apareixerà a l'angle superior dret del panell de la màquina per indicar que s'ha establert una connexió correcta.）

2. Inseriu l'altre extrem del cable pont LightBurn a l'ordinador.

3. Seleccioneu el nom del port USB correcte. Triar el port incorrecte provocarà una fallada de connexió. Potser haureu de provar diferents ports. Si la connexió és correcta, la següent informació apareixerà a la pestanya Consola.

Prova de retorn a l'origen

Si l'ordinador està connectat correctament a la màquina, aquesta començarà a tornar a l'origen automàticament. Si no, feu clic al botó d'inici per comprovar si la funció de retorn a l'origen funciona.

Iniciar operació

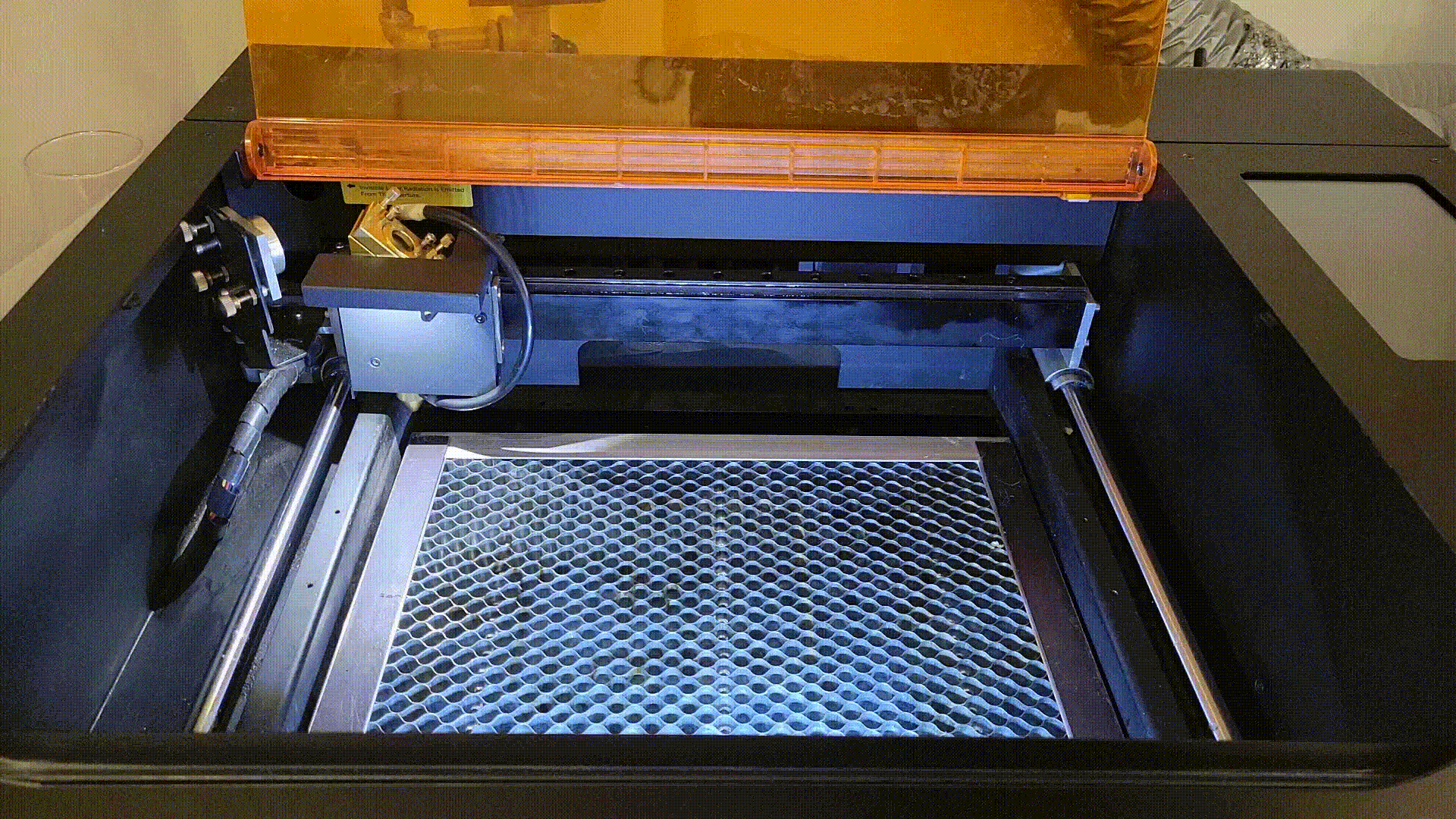

1. Col·loqueu el material dins de la màquina

2. Enfocament

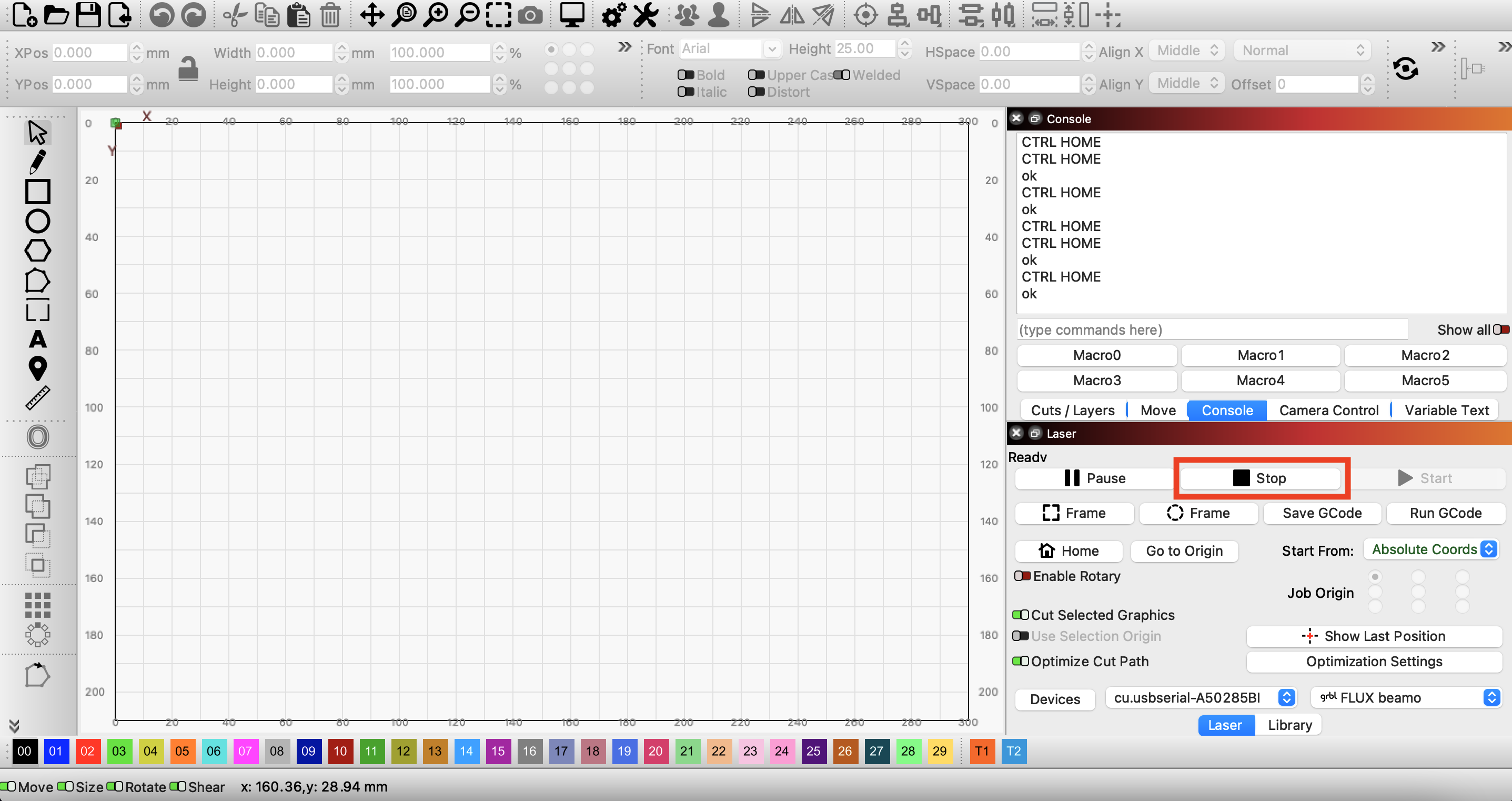

- Feu clic al botó "Atura" al panell "Làser" per alliberar el motor.

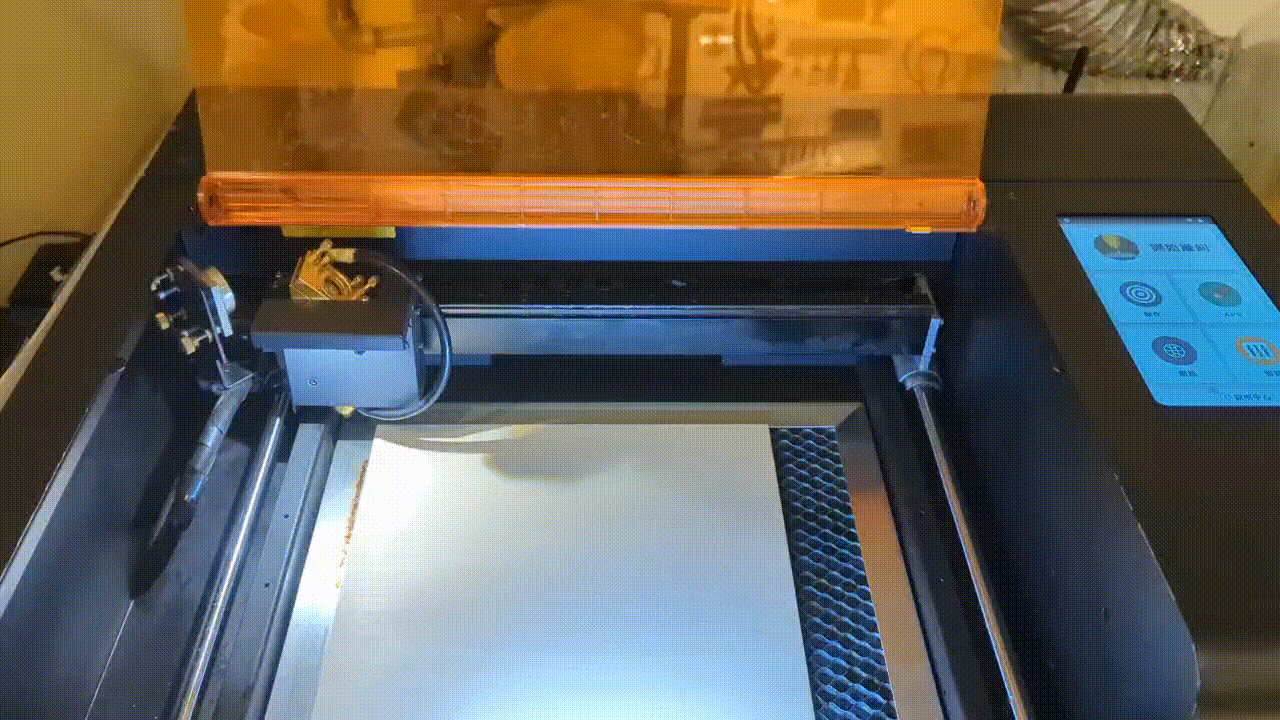

- Moveu el capçal làser sobre el material.

- Ajusteu l'enfocament
Hi ha dues maneres d'ajustar l'enfocament al beamo, que depenen de si es tracta d'un model estàndard o d'un model amb un complement d'autoenfocament. Si us plau, seguiu aquest article per operar. (Assegureu-vos que la distància d'enfocament estigui correctament configurada abans de cada operació de gravat o tall.)

Avís:

• Assegureu-vos que la màquina alliberi automàticament el motor dins dels 3 minuts de control del LightBurn. Si el motor està bloquejat durant molt de temps, podria malmetre la màquina. (Feu clic al panell "Atura" al panell "Làser" per alliberar el motor)
• Després d'alliberar el motor, si heu fet algun moviment al capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar el treball. En cas contrari, hi ha risc de col·lisió.

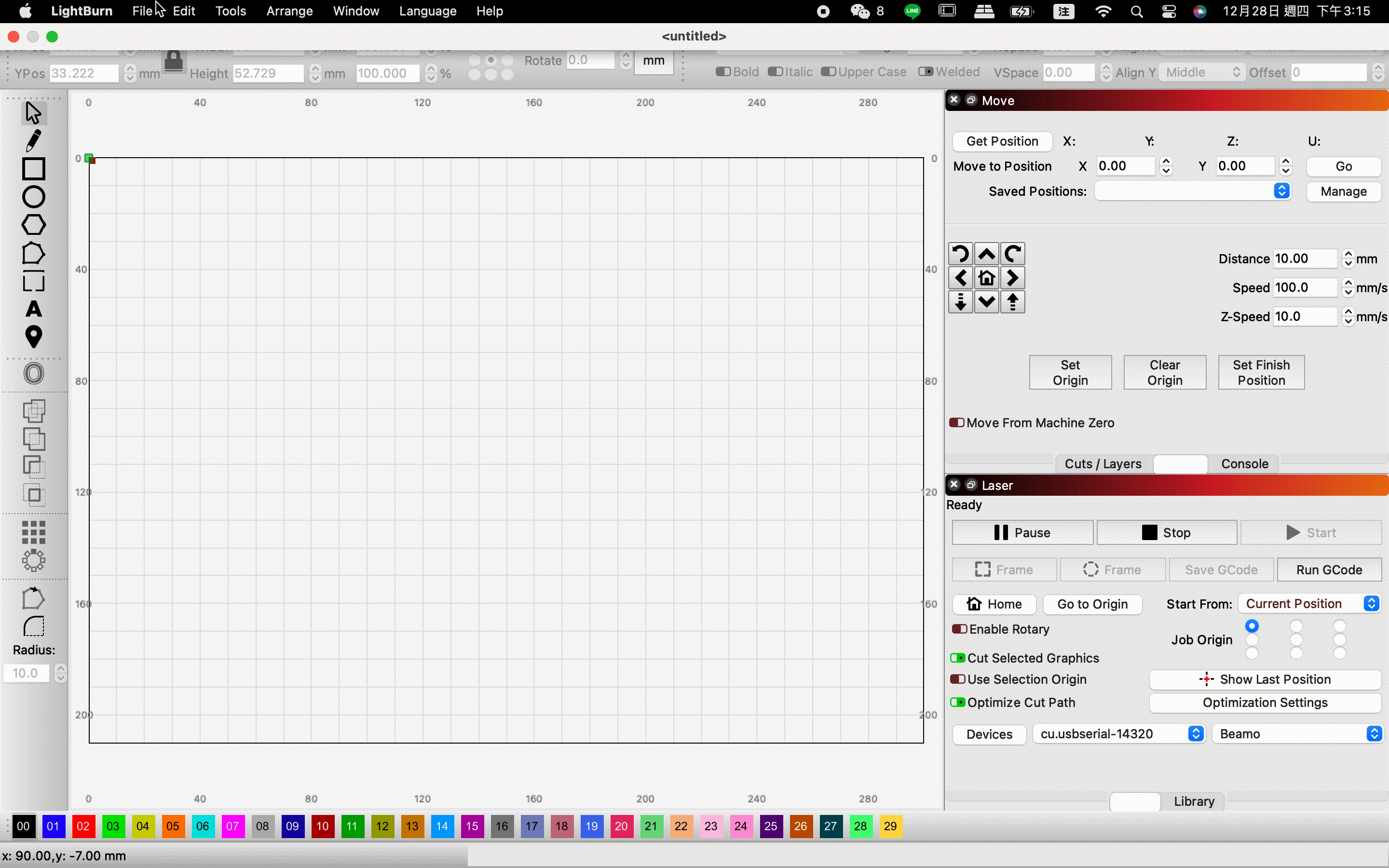

3. Importeu un fitxer al LightBurn

Feu clic a la icona de sobre per importar el fitxer, o arrossegueu-lo i deixeu-lo anar directament a l'àrea de treball.

4. Configureu els paràmetres

Feu clic a un patró o capa i configureu els paràmetres a la cantonada inferior dreta de Talls / Capes .

5. Activeu l'efecte "Sobreescaneig"

- Si la capa està configurada en mode "Omplir, Omplir + línia, Imatge o Omplir amb desplaçament" us suggerim activar la funció "Sobreescaneig" .

- Feu doble clic a una capa per accedir a l' "Editor de configuració de tall". Activeu l'efecte de sobreescaneig i introduïu el percentatge.

Avís: La configuració dels paràmetres varia per a cada velocitat i material. Consulteu la "Configuració recomanada per als paràmetres del material" al final d'aquest article.

6. Configureu la posició d'inici

Seleccioneu "Coordenades absolutes" a la llista desplegable "Començar des de" a la pestanya Làser .

Nota: El funcionament de "Coordenades absolutes" és molt similar al de Beam Studio, per això el recomanem especialment als usuaris amb experiència amb Beam Studio.

Coordenades absolutes

La finestra d'edició principal que veieu representa l'àrea de treball de la vostra màquina. Tot el que col·loqueu en aquesta àrea es tallarà en el lloc corresponent de la màquina.

7. Feu clic a "Inici" al panell Làser.

Després d'alliberar el motor, si heu fet algun moviment al capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar el treball. En cas contrari, hi ha risc de col·lisió.

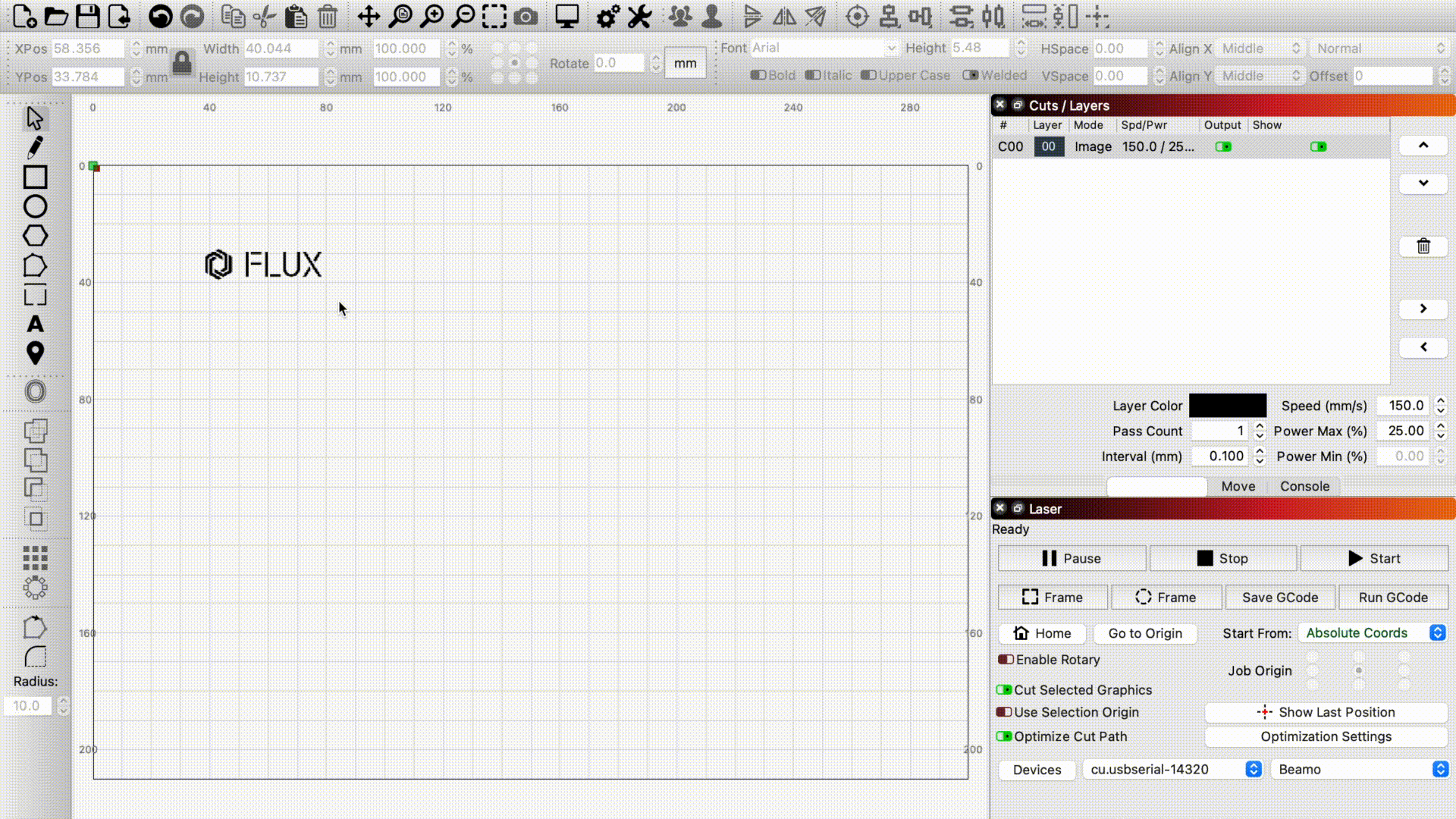

8. Previsualitza l'àrea de treball

Selecciona la imatge que vols previsualitzar i fes clic a "Emmarcar" per veure si el patró es gravarà a la posició desitjada.

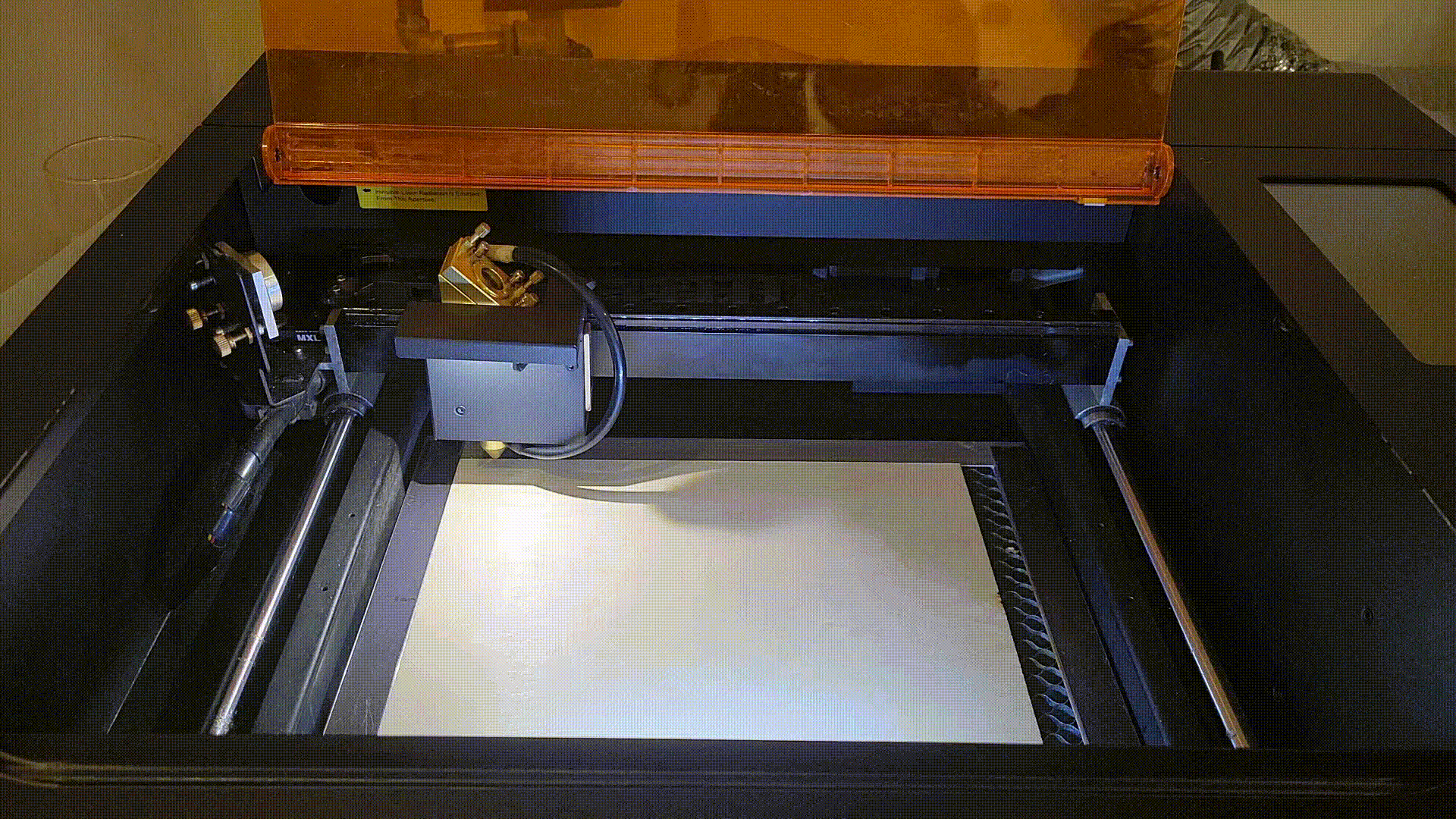

9. Tanca la porta

10. Fes clic a "Inici" i envia el treball

Selecciona la imatge i fes clic al botó "Iniciar" a la pestanya Làser per enviar el treball.

Avís: Desconnectar el cable mentre s'executa el projecte aturarà l'operació. Assegura't que el cable estigui ben connectat durant l'execució del treball.

11. Resultats del gravat

Nota: Si el resultat del gravat és borrós, poc nítid o de color clar, verifica que el capçal làser estigui enfocat correctament.

____________________________________________________________________________________

A més de les coordenades absolutes, hi ha altres opcions per indicar a LightBurn com col·locar el patró dins de l'àrea de treball de la màquina.

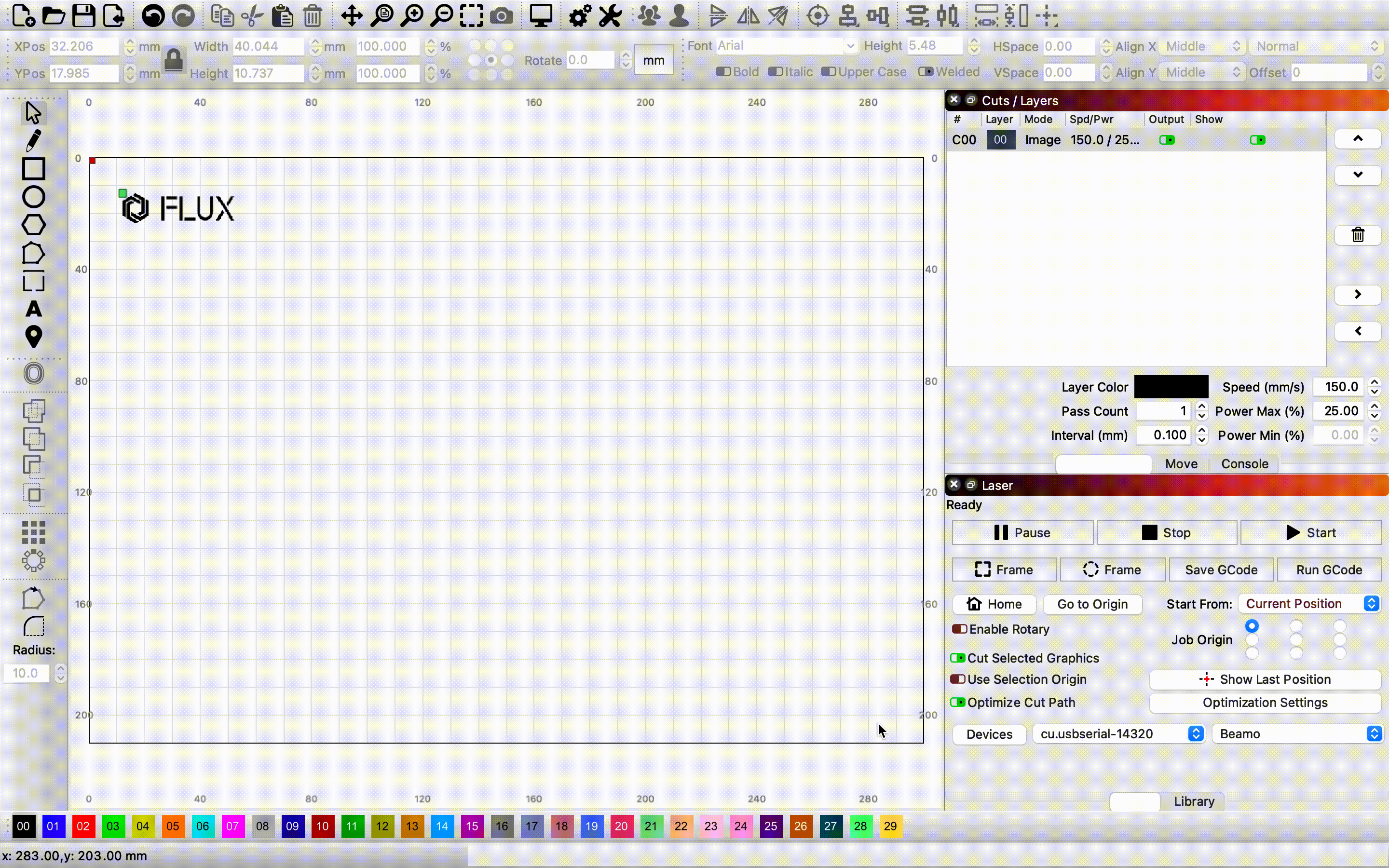

Posició actual

El treball talla / grava a partir de la posició actual del capçal làser.

Origen del treball

Configuració "Origen del treball" indicarà a LightBurn com posicionar el treball en relació amb el làser.

(L'indicador verd "Origen del treball" que es mostra a la finestra d'edició principal es mourà quan canviïs la configuració.)

____________________________________________________________________________________

Configuració recomanada per als paràmetres del material

beamo

____________________________________________________________________________________

Gravat rotatori

Si us plau, seguiu Cable pont LightBurn - Mòdul rotatori beamo 1.0 per operar.
