Beambox II & HEXA RF - FLUX Chuck Rotary Start gravering

• Beambox II eller HEXA RF + Extension Pocket + Chuck
  (Maks. objektdiameter: 145mm)

• Beambox II eller HEXA RF + Chuck
  (Maks. objektdiameter: 54mm)

Trin 1

Installer BB2 Extension Pocket tilbehøret ved at følge guiden nedenfor.

• Beambox II - Installationsvejledning til Extension Pocket
• HEXA RF - Installationsvejledning til Extension Pocket

Trin 2

Sørg for, at du har følgende software- og firmwareversioner for at bruge rotationsfunktionen.

Trin 3

Geninstallér platformsbeslaget.

Trin 4

Mål dit materiales diameter eller omkreds, og notér det til senere brug.
(Det anbefales at bruge materiale til øvelse og test første gang.)

Trin 5

Se nedenstående tabel for at installere de korrekte roterende stativer og vælge den passende fokusafstand i forhold til dit emnes diameter.

Størrelses- og stativoversigt

Forklaring af fokuseringstilstand

Som standard er fokuslinsen placeret øverst, og fokuslængden er 4mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade er 4mm. For mindre materialer når dysespidsen muligvis ikke den standard 4mm afstand. Derfor kan afstanden øges ved at flytte linsen til bunden af dysen. Når linsen er i bunden, kan afstanden mellem spidsen og overfladen øges til 16mm. Hvordan ændrer du linsens position? 1. Afmonter linsen   2. Bestem rækkefølgen for fokuseringstilstanden   Fokuseringstilstand: 4mm (Standard) Fokuseringstilstand: 16mm Linse Blok Blok Linse Ring Ring Dyse Dyse   3. Genmonter linsen Den røde side af blokken skal vende nedad. Den buede side af linsen skal vende opad. (Et tip til hurtigt at identificere den buede side er, at den bør reflektere hele dit ansigt, når du kigger på den.) Drej ringen mod uret for at spænde den fast.

Forklaring af korte og lange stativer

Stativerne bruges til at placere på platformsbeslaget. Rotationsenheden vil være på stativerne for at blive hævet eller sænket manuelt eller ved hjælp af den automatiske platform. Demonstration uden rotation Demonstration med rotation Forskel Korte støtter Lange støtter Den er lavere i højden og bruges til mindre genstande. (Diameter: 1mm - 54mm) Den er højere og bruges til større genstande. (Diameter: 54mm - 145mm) Hvordan monterer du stativerne? Der er huller på platformsbeslaget beregnet til stativerne. Stativerne har stifter, der kan indsættes i hullerne. Juster om nødvendigt afstanden mellem stifterne.

Trin 6

Efter montering af stativerne skal du sikre dig, at maskinen er slukket.

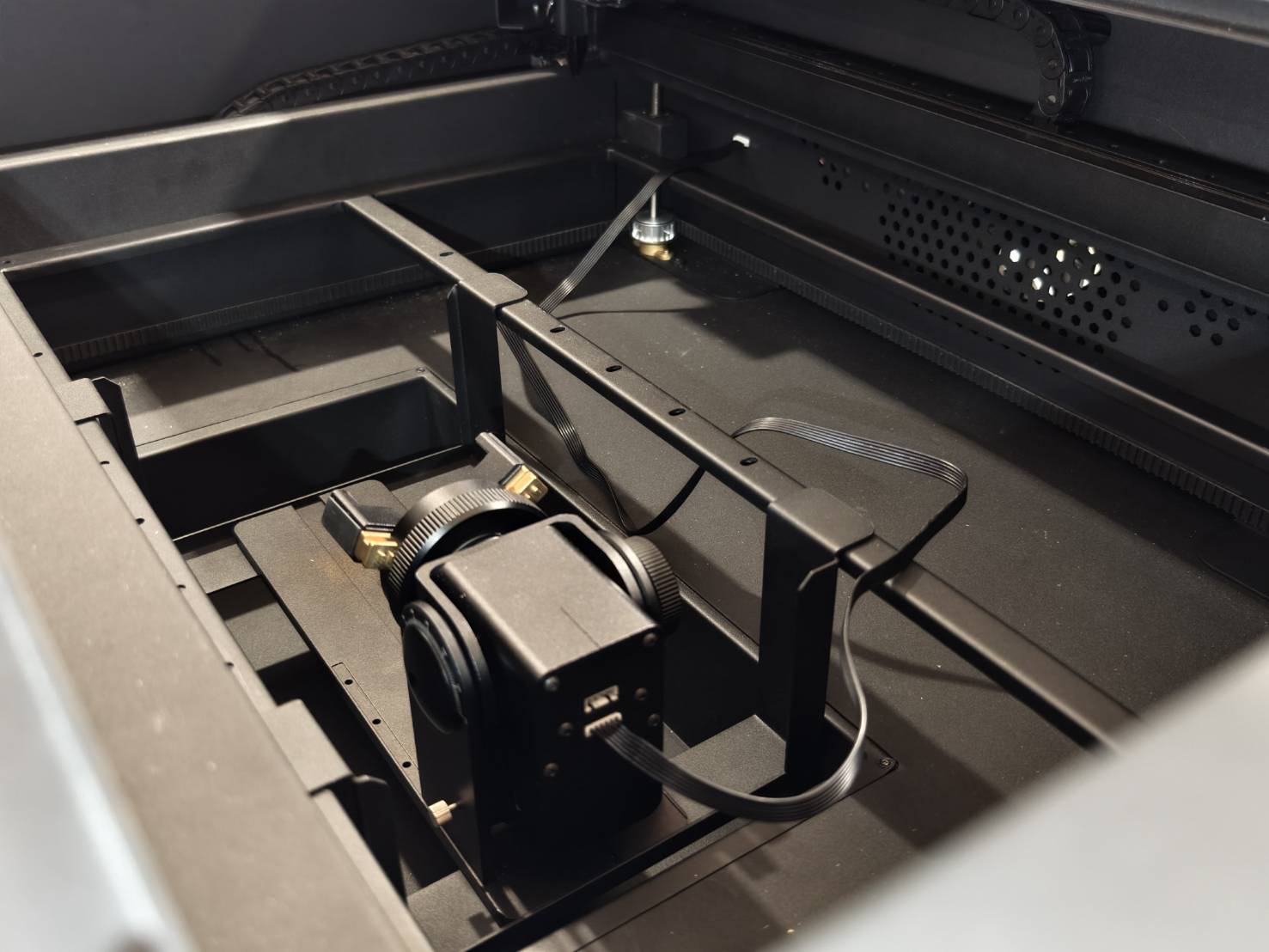

Find tilslutningskablet i kassen, og indsæt det på maskinens bageste venstre side.

Trin 7

Monter kæberne på rotationsenheden baseret på det materiale, du vil bruge.
Se venligst brugervejledningen for instruktioner om montering af kæberne.
FLUX Chuck Rotary Manual
(*Det anbefales at bruge overskydende materiale til øvelse og test første gang.)

Trin 8

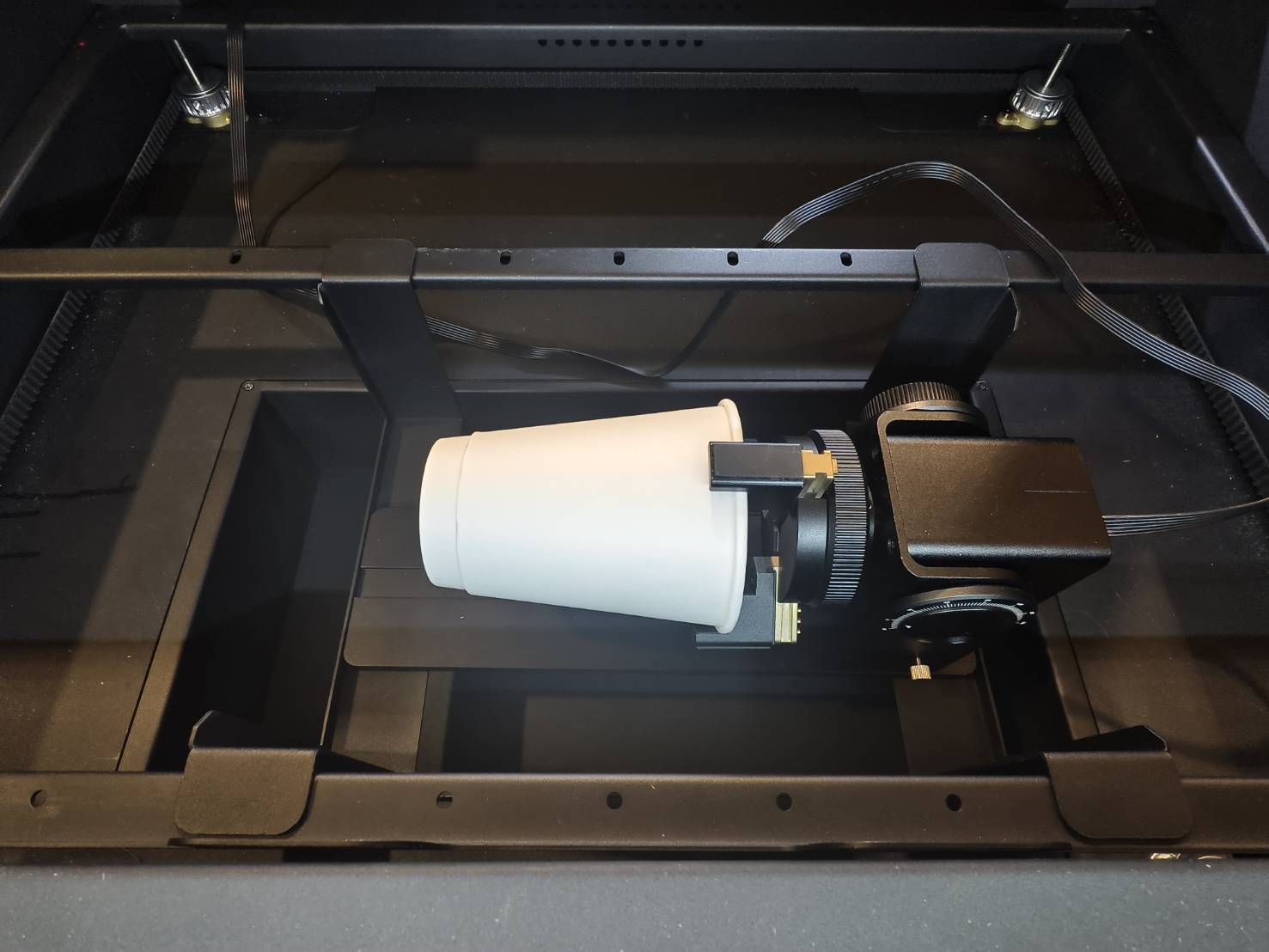

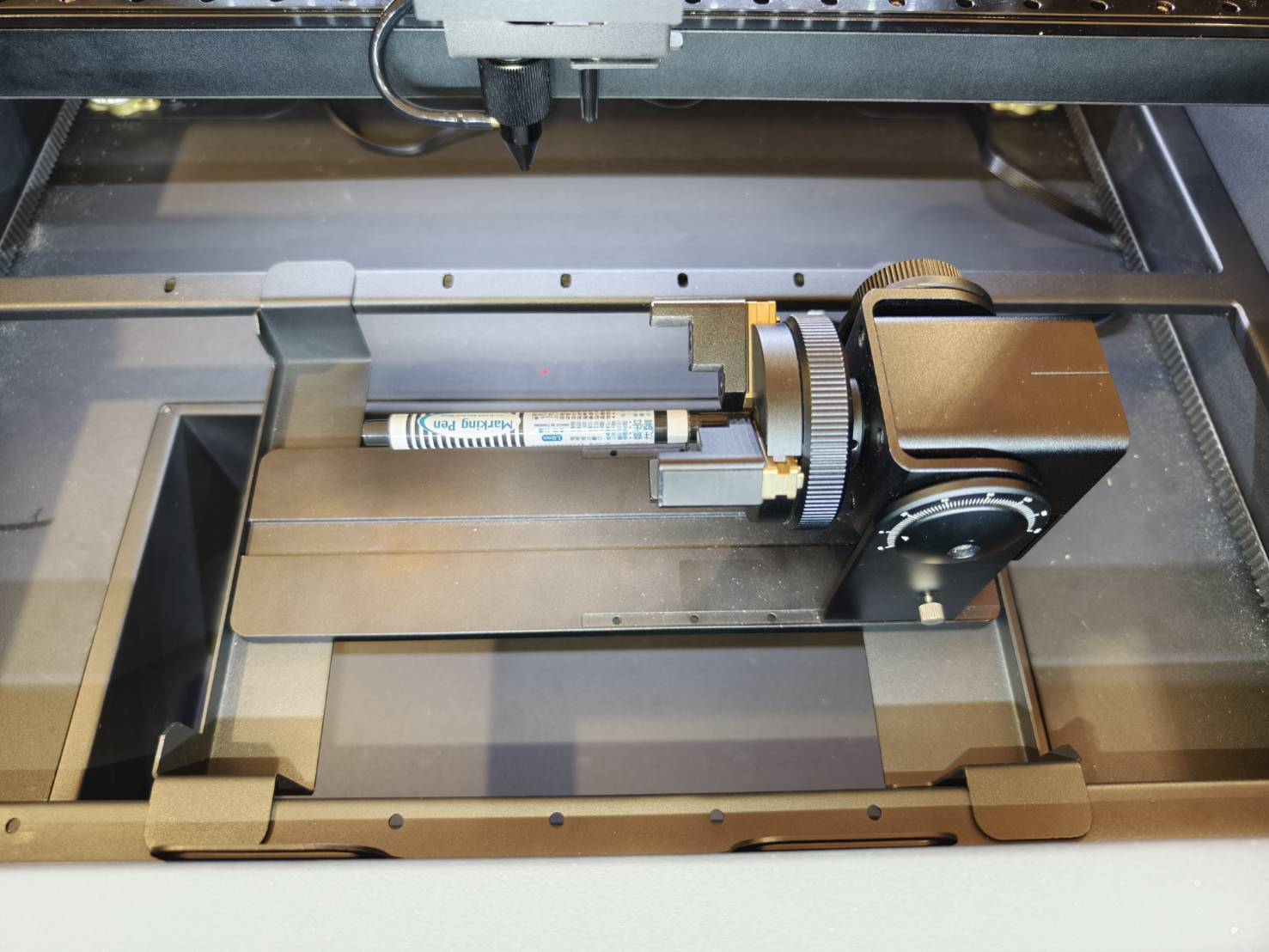

Placer Chuck Rotary med kæber installeret på stativerne og tilslut kablet til enheden.
*Sørg for, at strømmen er slukket. Tilslutning af kablet, mens maskinen er tændt, kan beskadige rotationsenheden.

Trin 9

Tænd for maskinen, og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg den korrekte

Trin 10

Fastgør materialet i rotationsenheden og niveller det.
(Se venligst Rotary Chuck-vejledningen til at gribe forskellige former.)

Trin 11

Udfør autofokus.
Hvis din autofokus ikke fungerer, henvises du til article for manuel fokuseringsmetode.

Trin 12

• Aktiver den røde laserstråle, der udsendes fra dysespidsen.
  Hvis din røde laser allerede er aktiveret, kan du springe dette trin over.




• Maskine >> Hardwareindstillinger >> Næste side >> Konstant rødt lys >> TIL


Trin 13

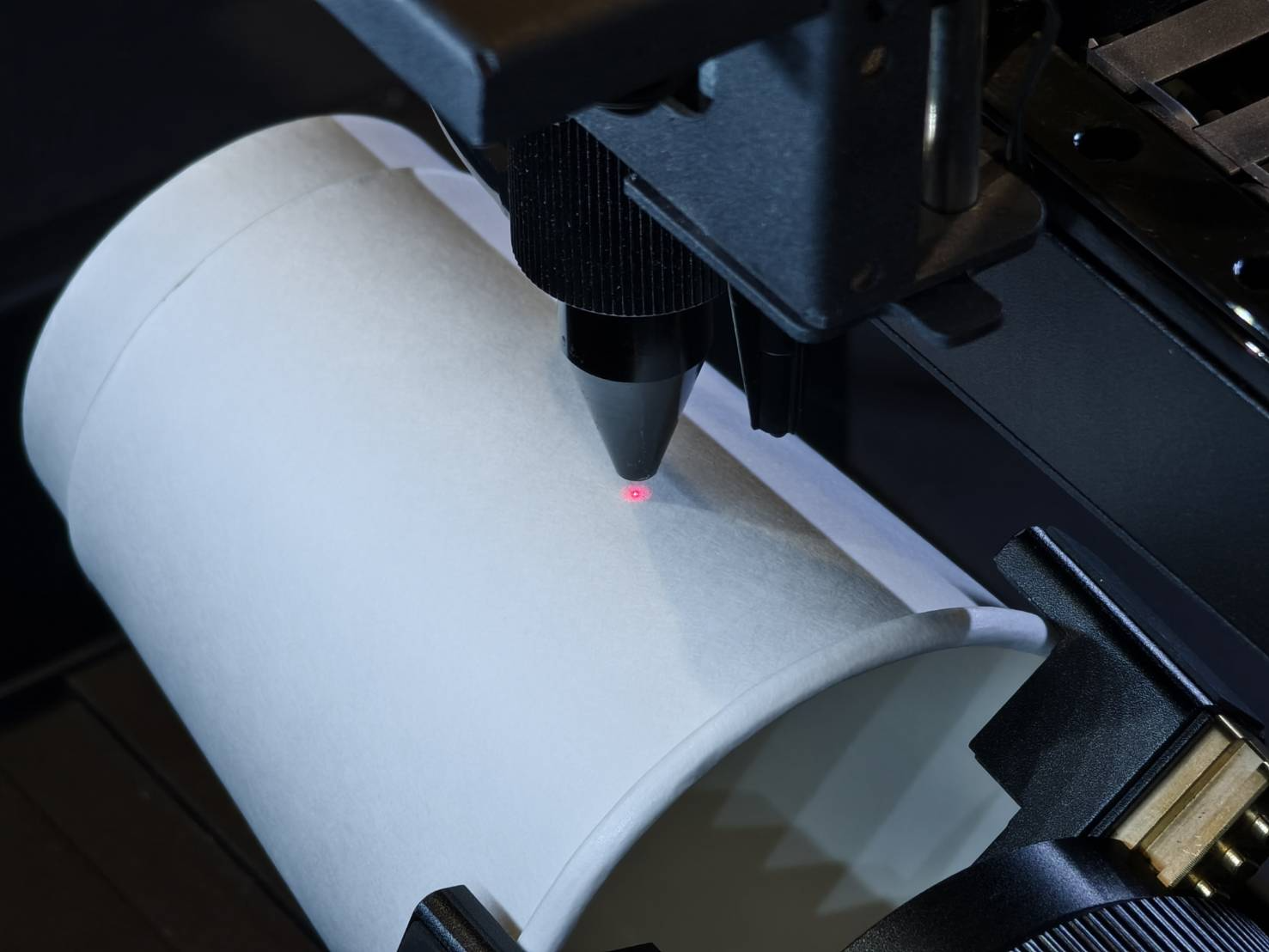

Flyt dysespidsen til midten af det område, du ønsker at gravere.
Den røde lysplet indikerer og bestemmer startpositionen.

Trin 14

Start Beam Studio.

Trin 15

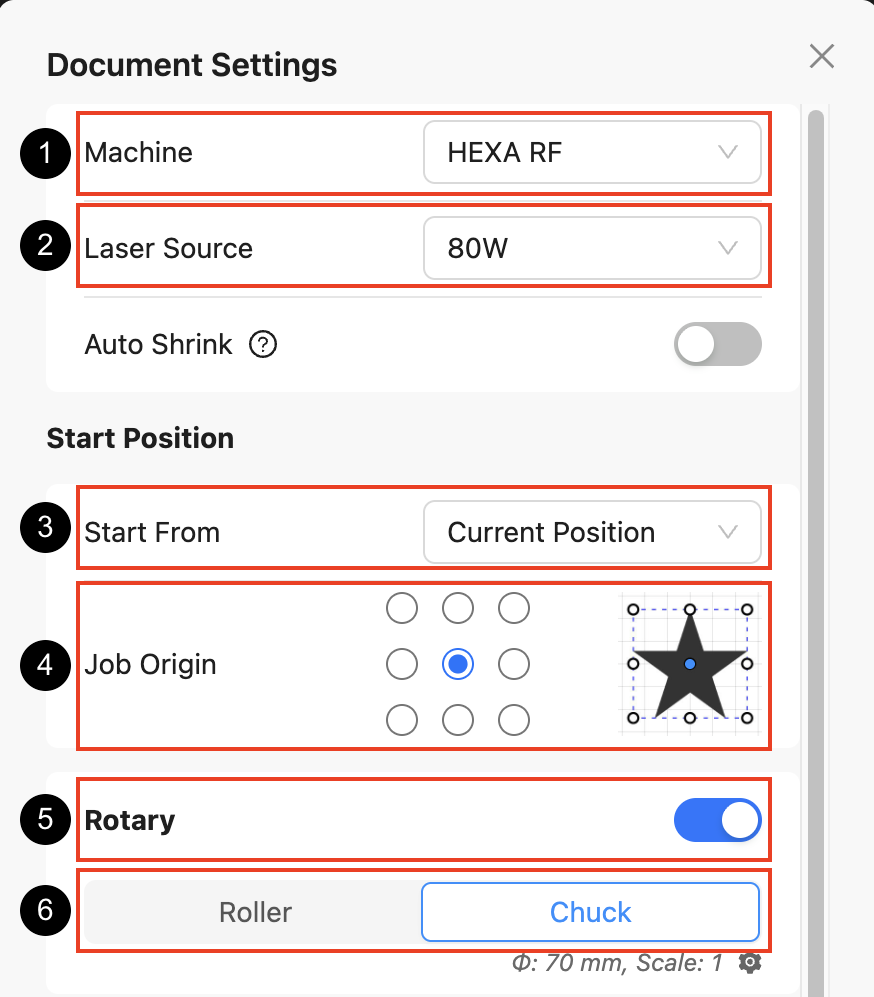

Gå til "Dokumentindstillinger" og foretag ændringerne.

1. Skift arbejdsområdet til din maskine. 2.  Vælg den korrekte laserkilde til din maskine. (Kun HEXA RF) 3.  Skift indstillingen Start Fra til "Aktuel Position". 4.  For Joborigin skal du vælge "Center".  5. Aktivér rotationsfunktionen. 6.  Vælg den korrekte rotationstype.

Standardposition (Toppen er flad.)	Vendt position (Motoren vender opad.)

Trin 16

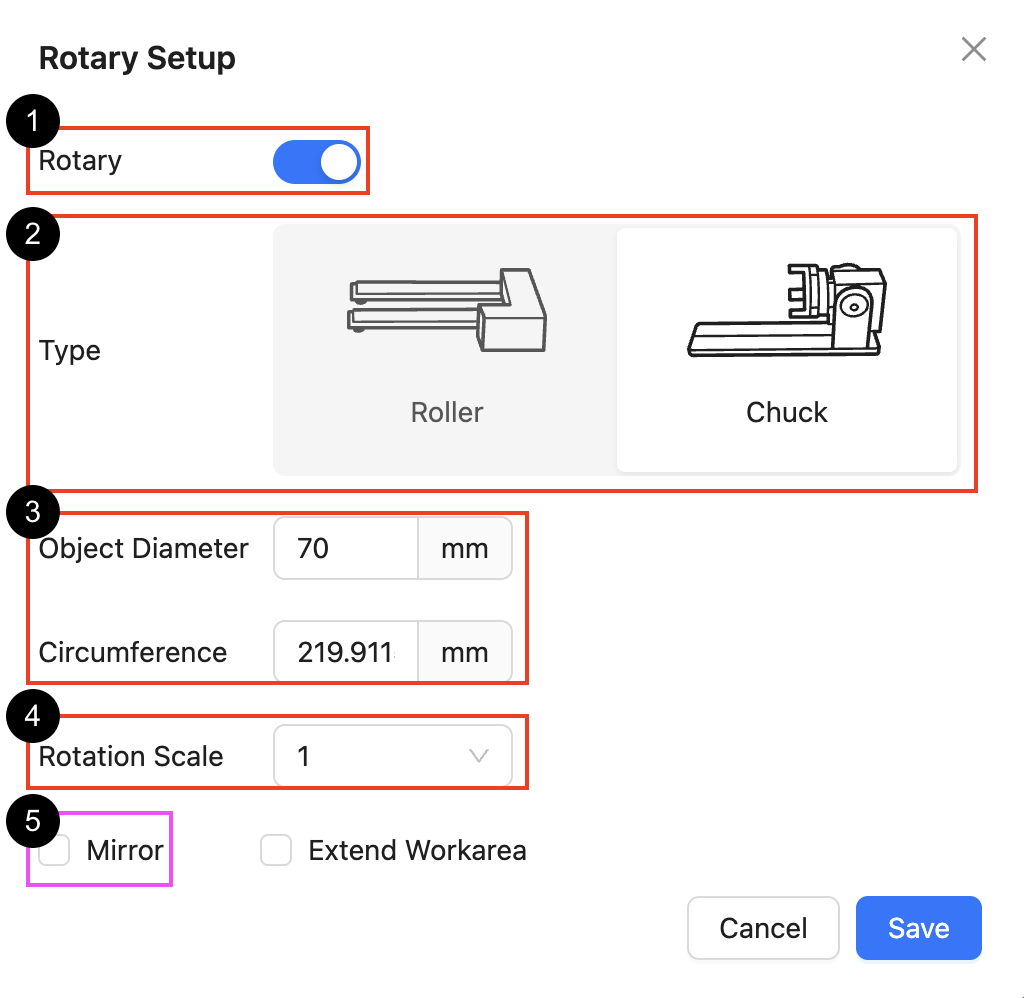

Gå til "Rotationsopsætning" og foretag ændringerne.

1. Sørg for, at rotationsfunktionen er aktiveret. 2. Vælg korrekt rotationstype. 3. Indtast størrelsen på dit materiale målt i Trin. (Du kan indtaste en af værdierne, og softwaren vil automatisk beregne den anden.) 4.  Rotationsskalaen anvendes, når graveringsresultatet er mindre eller større end dit oprindelige design. Standardindstillinger: Beambox II indstillet til "1" HEXA RF indstillet til "2" 5. Du skal aktivere spejlfunktionen, hvis din roterende enhed er vendt om. Hvis den ikke er vendt, lad den forblive deaktiveret. (Kun tilgængelig for Ador.)

Standardposition (Toppen er flad.)	Vendt position (Motoren vender opad.)

Trin 17

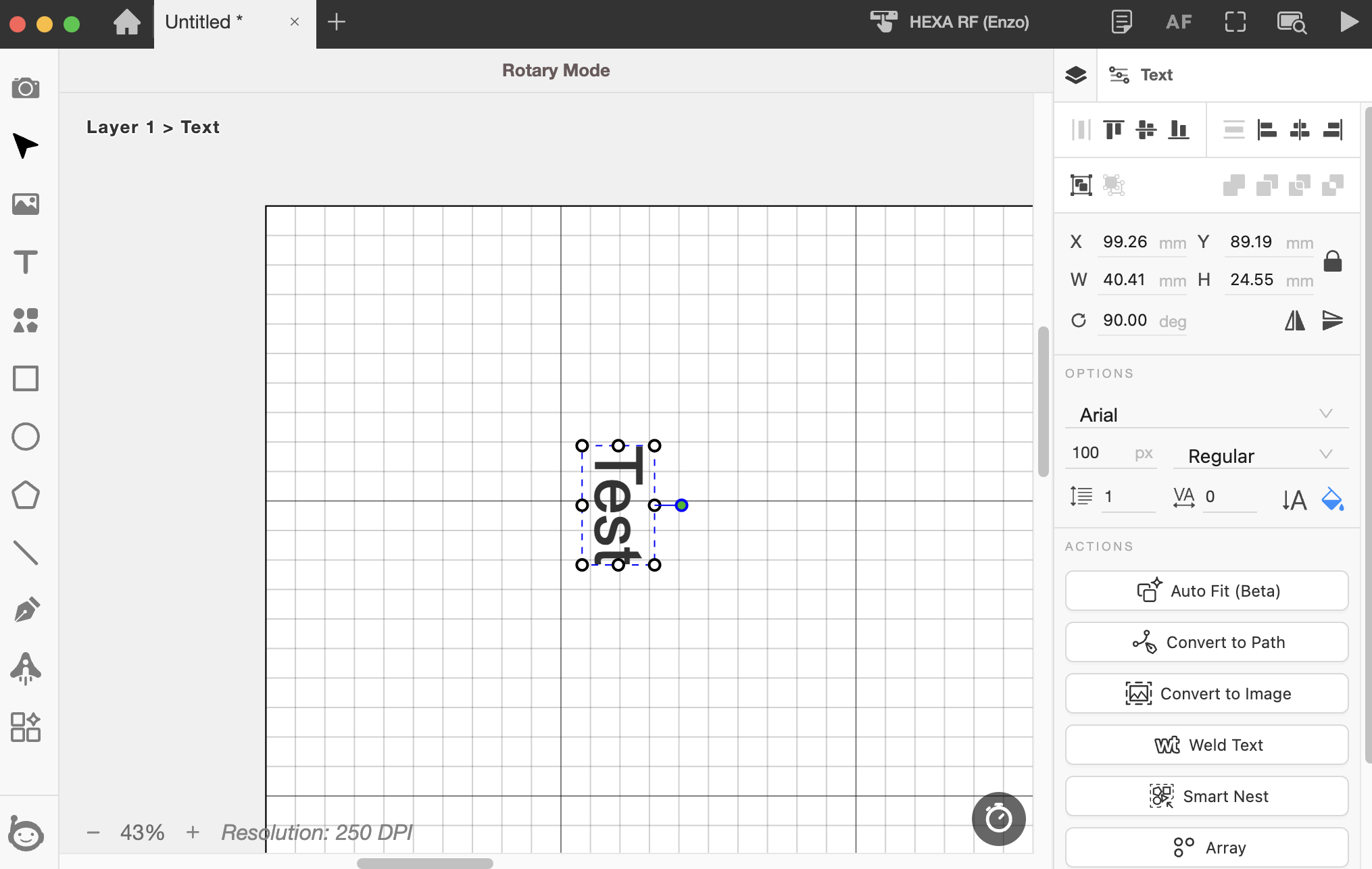

Opret et graveringsobjekt eller importer dit eget.

Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche materialets orientering.

Trin 18

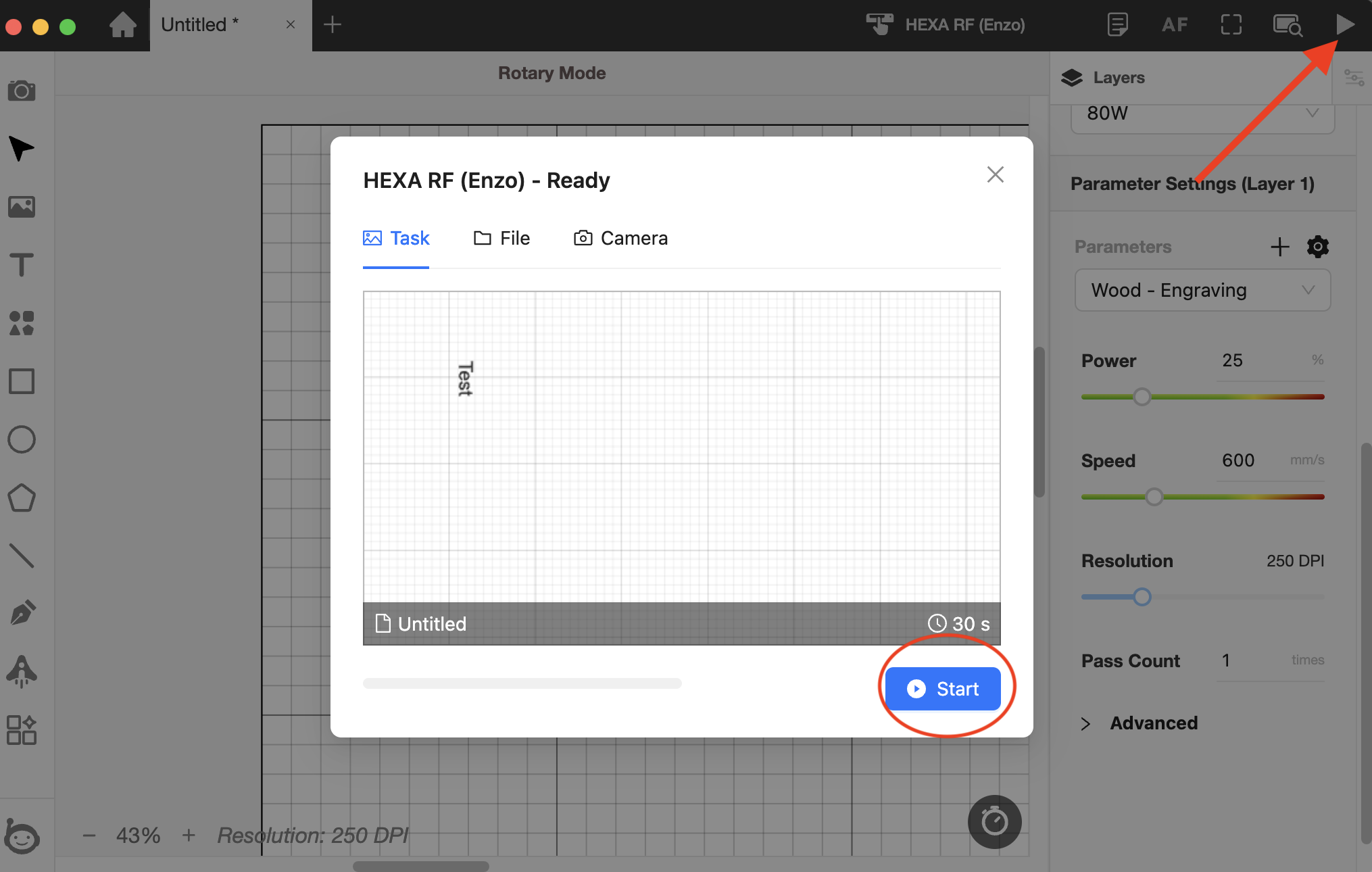

Brug funktionen "Kør ramme" for at se graveringens bane.

Vælg "Indramning" for at se designets eller filens afgrænsningsramme. Efter at have klikket på "Start" vil laserhovedet begynde at bevæge sig, og bevægelsesbanen vil vise graveringsområdet for denne opgave. Startpunktet er laserdysens aktuelle position. Dens bane vil afhænge af den valgte "Joboriginal" i Trin. Når centrum er valgt, vil startpunktet blive indstillet i designets centrum. Centrum bruges normalt til roterende opgaver. Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er acceptabel.

Trin 19

Når du har bekræftet graveringspositionen, skal du indstille de korrekte parametre for hastighed og effekt baseret på dit materiale.

Trin 20

Luk lågen og start opgaven.

Trin 21

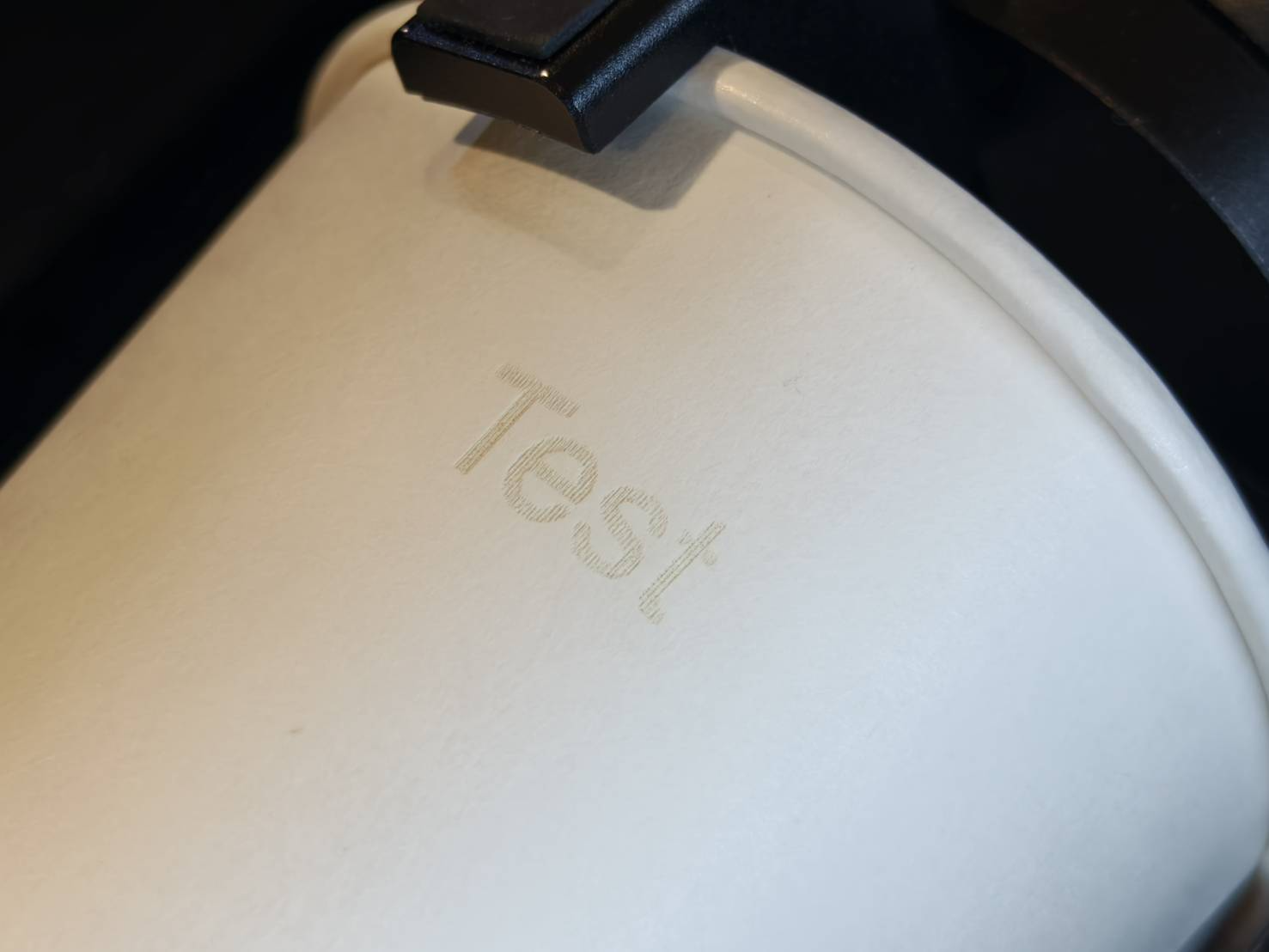

Kontrollér resultatet.

Trin 22 (Valgfrit)

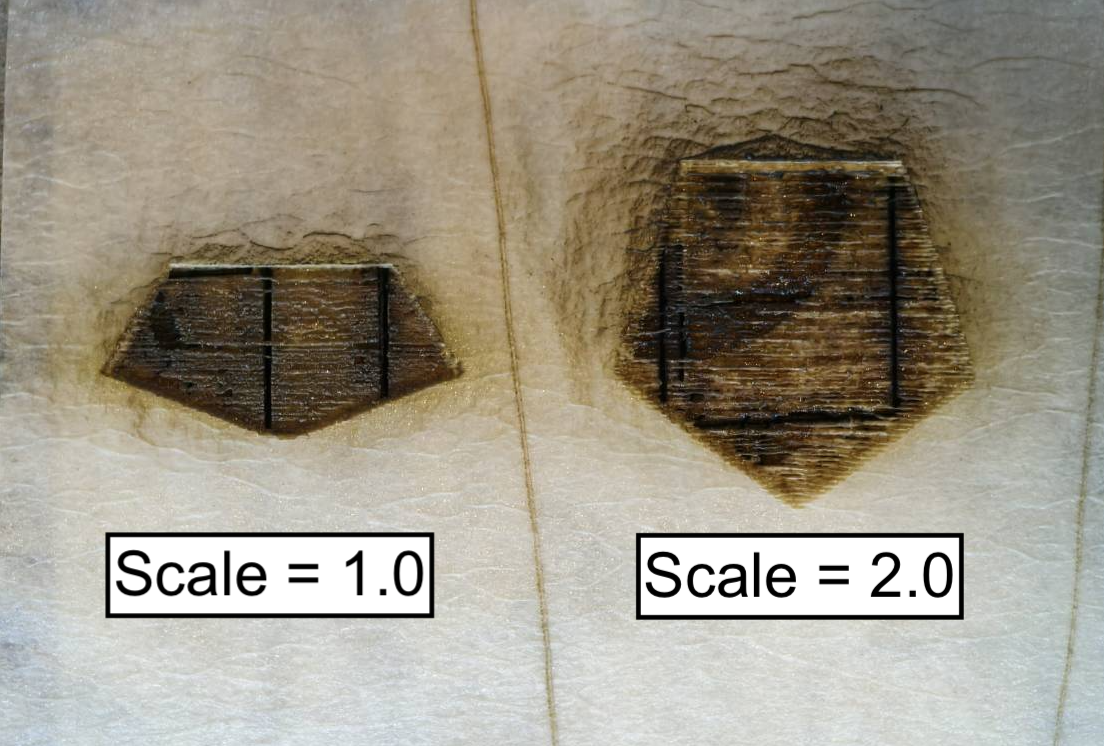

⚠︎ Hvis du bemærker uregelmæssigheder i dit graveringsresultat (forkortet eller forlænget), henvises der til videoen nedenfor for at justere rotationsskalaindstillingerne.

• Hvis dit resultat er større end dit oprindelige design, skal du indstille skalaen til 0,5 for at gøre det mindre.
• Hvis dit resultat er mindre end dit oprindelige design, skal du indstille skalaen til 1,5 eller 2,0 for at gøre det større.

#SLUT

Trin 1

Sørg for, at du har følgende software- og firmwareversioner for at bruge rotationsfunktionen.

Trin 2

Fjern honeycomb-pladen og platformsbeslaget.

Trin 3

Geninstallér platformsbeslaget.

Trin 4

Mål dit materiales diameter eller omkreds, og notér det til senere brug.
(Det anbefales at bruge materiale til øvelse og test første gang.)

Trin 5

Se nedenstående tabel for at installere de korrekte roterende stativer og vælge den passende fokusafstand i forhold til dit emnes diameter.

Størrelses- og stativoversigt

Forklaring af fokuseringstilstand

Som standard er fokuslinsen placeret øverst, og fokuslængden er 4mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade er 4mm. For mindre materialer når dysespidsen muligvis ikke den standard 4mm afstand. Derfor kan afstanden øges ved at flytte linsen til bunden af dysen. Når linsen er i bunden, kan afstanden mellem spidsen og overfladen øges til 16mm. Hvordan ændrer du linsens position? 1. Afmonter linsen   2. Bestem rækkefølgen for fokuseringstilstanden   Fokuseringstilstand: 4mm (Standard) Fokuseringstilstand: 16mm Linse Blok Blok Linse Ring Ring Dyse Dyse   3. Genmonter linsen Den røde side af blokken skal vende nedad. Den buede side af linsen skal vende opad. (Et tip til hurtigt at identificere den buede side er, at den bør reflektere hele dit ansigt, når du kigger på den.) Drej ringen mod uret for at spænde den fast.

Forklaring af stativerne

Stativerne bruges til at placere på platformsbeslaget. Rotationsenheden vil være på stativerne for at blive hævet eller sænket manuelt eller ved hjælp af den automatiske platform. Korte støtter Den er lavere i højden og bruges til mindre genstande. (Diameter: 1mm - 54mm) Hvordan monterer du stativerne? Der er huller på platformsbeslaget beregnet til stativerne. Stativerne har stifter, der kan indsættes i hullerne. Juster om nødvendigt afstanden mellem stifterne.

Trin 6

Efter montering af stativerne skal du sikre dig, at maskinen er slukket.

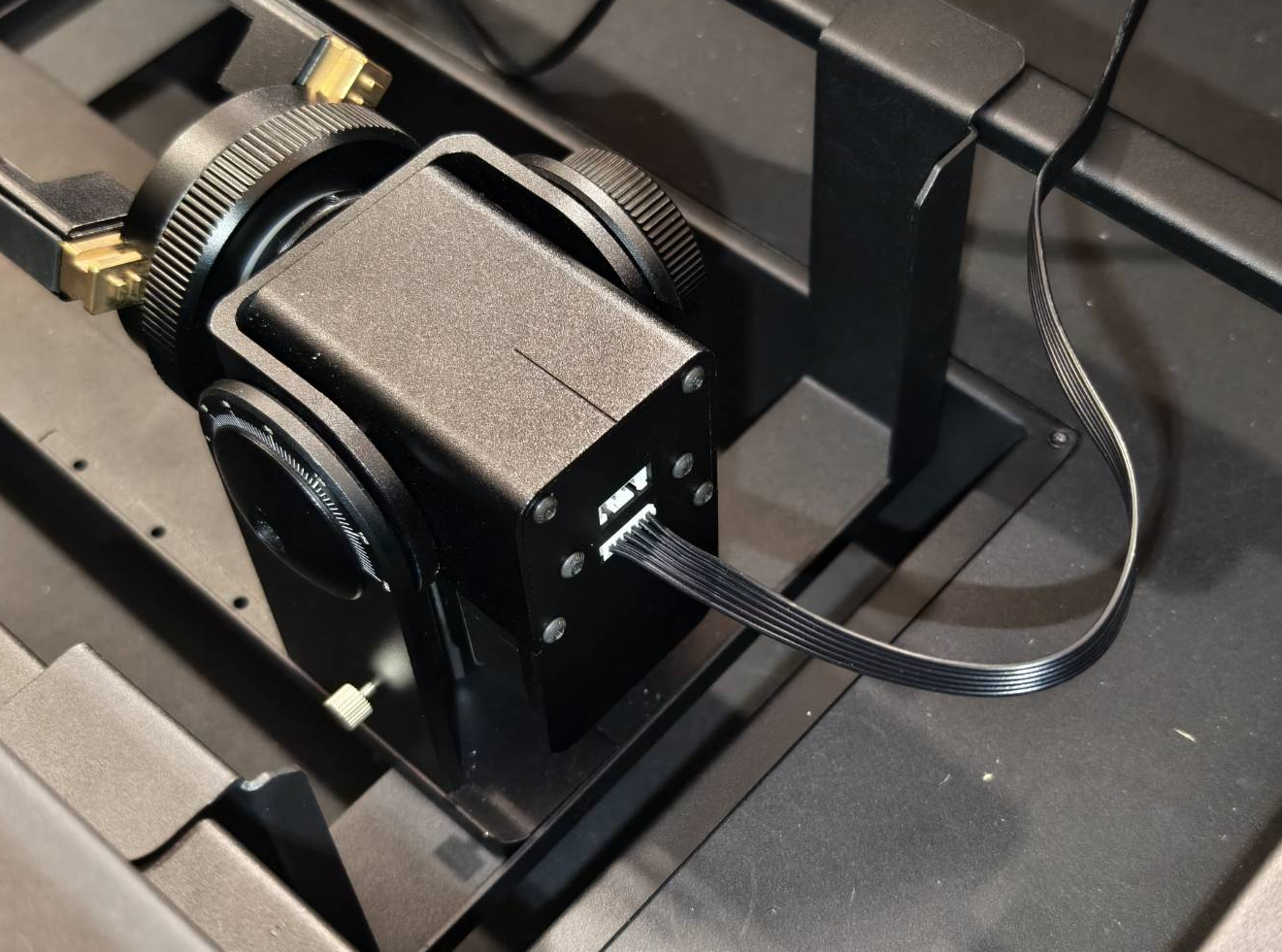

Find tilslutningskablet i kassen, og indsæt det på maskinens bageste venstre side.

Trin 7

Monter kæberne på rotationsenheden baseret på det materiale, du vil bruge.
Se venligst brugervejledningen for instruktioner om montering af kæberne.
FLUX Chuck Rotary Manual
(*Det anbefales at bruge overskydende materiale til øvelse og test første gang.)

Trin 8

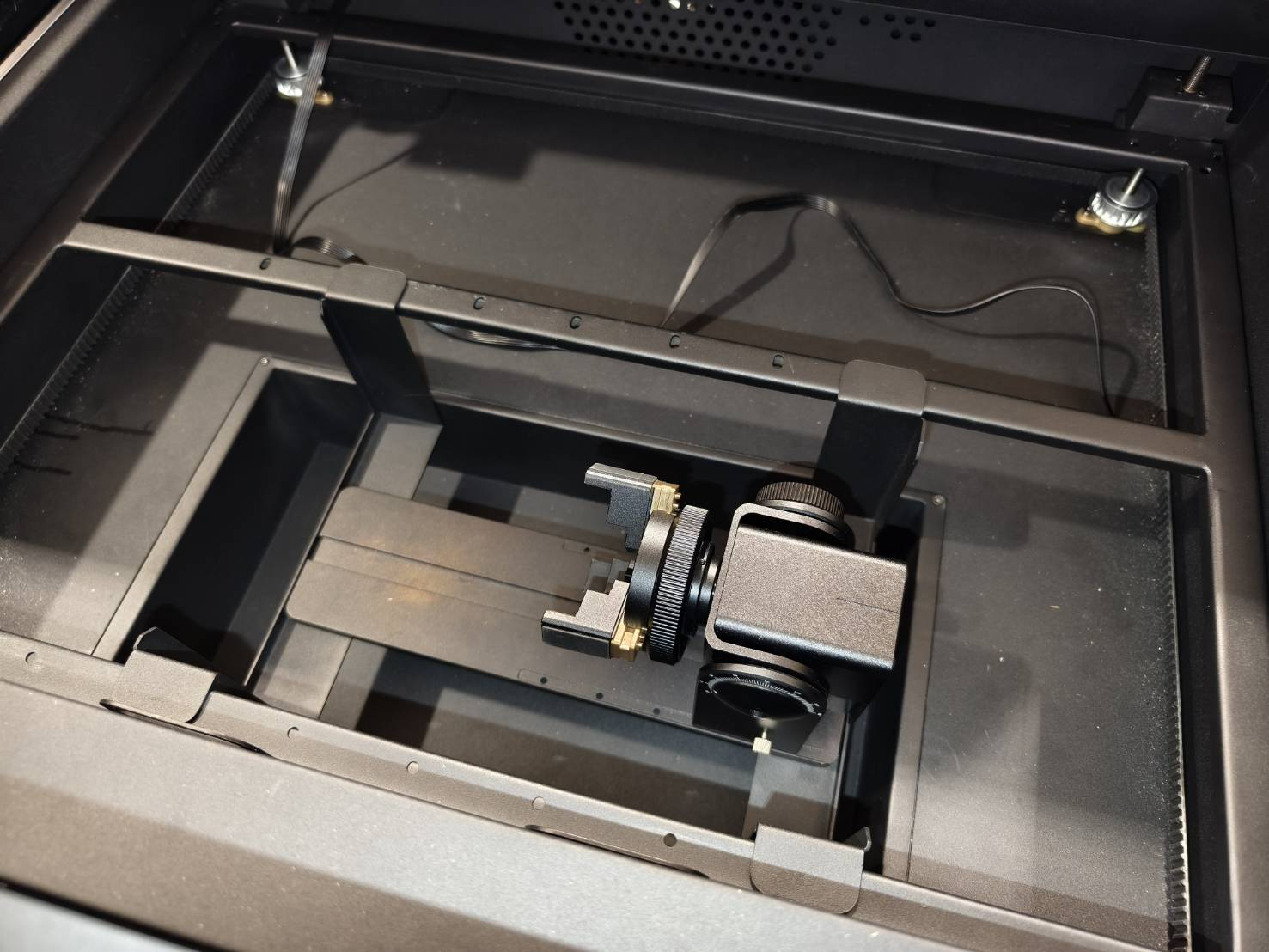

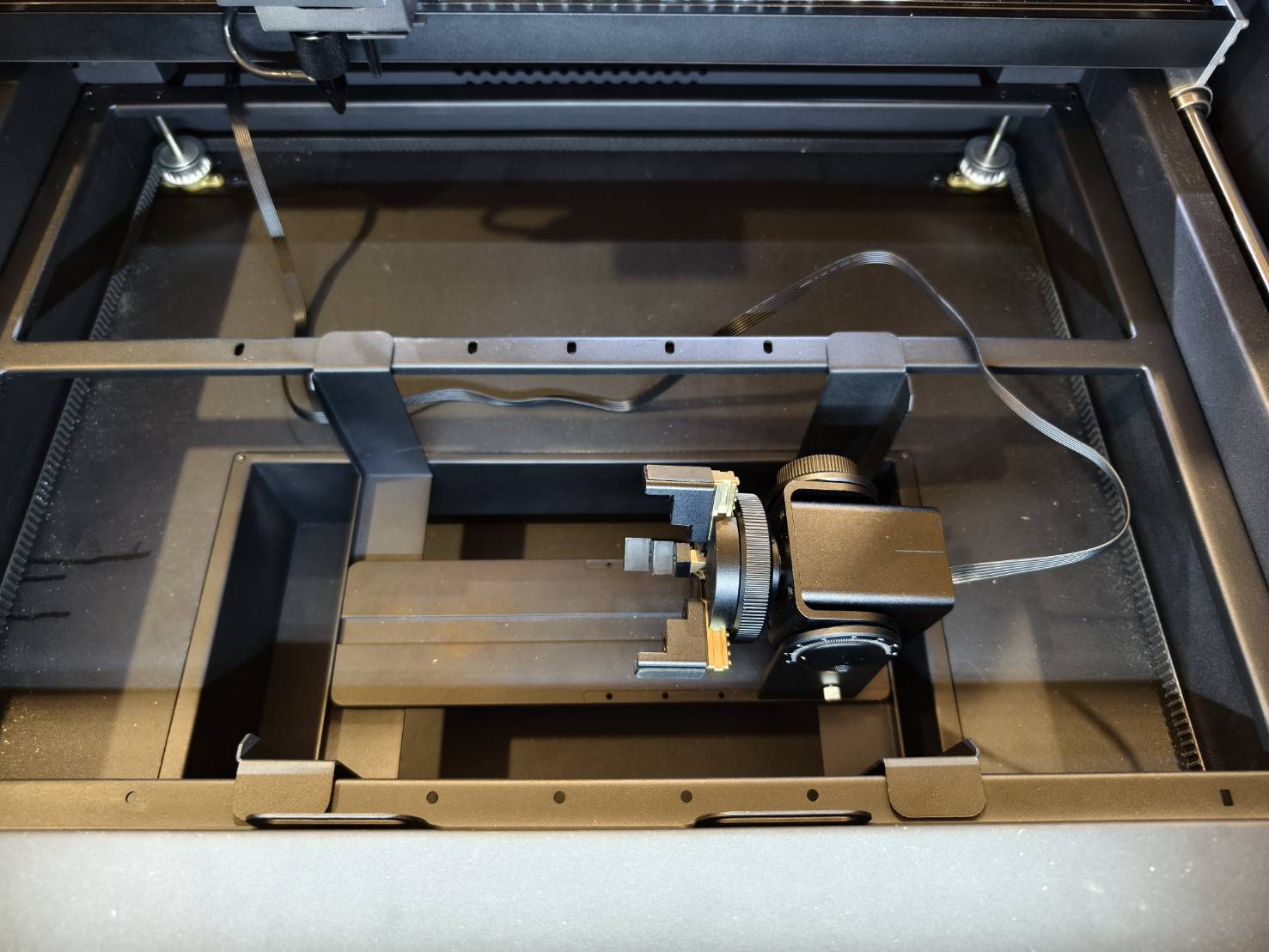

Placer Chuck Rotary med kæber installeret på stativerne og tilslut kablet til enheden.
*Sørg for, at strømmen er slukket. Tilslutning af kablet, mens maskinen er tændt, kan beskadige rotationsenheden.

Trin 9

Tænd for maskinen, og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg den korrekte

Trin 10

Fastgør materialet i rotationsenheden og niveller det.
(Se venligst Rotary Chuck-vejledningen til at gribe forskellige former.)

Trin 11

Udfør autofokus.
Hvis din autofokus ikke fungerer, henvises du til article for manuel fokuseringsmetode.

Trin 12

• Aktiver den røde laserstråle, der udsendes fra dysespidsen.
  Hvis din røde laser allerede er aktiveret, kan du springe dette trin over.




• Maskine >> Hardwareindstillinger >> Næste side >> Konstant rødt lys >> TIL

Trin 13

Flyt dysespidsen til midten af det område, du ønsker at gravere.
Den røde lysplet indikerer og bestemmer startpositionen.

Trin 14

Start Beam Studio.

Trin 15

Gå til "Dokumentindstillinger" og foretag ændringerne.

1. Skift arbejdsområdet til din maskine. 2.  Vælg den korrekte laserkilde til din maskine. (Kun HEXA RF) 3.  Skift indstillingen Start Fra til "Aktuel Position". 4.  For Joborigin skal du vælge "Center".  5. Aktivér rotationsfunktionen. 6.  Vælg den korrekte rotationstype.

Standardposition (Toppen er flad.)	Vendt position (Motoren vender opad.)

Trin 16

Gå til "Rotationsopsætning" og foretag ændringerne.

1. Sørg for, at rotationsfunktionen er aktiveret. 2. Vælg korrekt rotationstype. 3. Indtast størrelsen på dit materiale målt i Trin. (Du kan indtaste en af værdierne, og softwaren vil automatisk beregne den anden.) 4.  Rotationsskalaen anvendes, når graveringsresultatet er mindre eller større end dit oprindelige design. Standardindstillinger: Beambox II indstillet til "1" HEXA RF indstillet til "2" 5. Du skal aktivere spejlfunktionen, hvis din roterende enhed er vendt om. Hvis den ikke er vendt, lad den forblive deaktiveret. (Kun tilgængelig for Ador.)

Standardposition (Toppen er flad.)	Vendt position (Motoren vender opad.)

Trin 17

• Opret et graveringsobjekt eller importer dit eget.


• Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche materialets orientering.


Trin 18

Brug funktionen "Kør ramme" for at se graveringens bane.

Vælg "Indramning" for at se designets eller filens afgrænsningsramme. Efter at have klikket på "Start" vil laserhovedet begynde at bevæge sig, og bevægelsesbanen vil vise graveringsområdet for denne opgave. Startpunktet er laserdysens aktuelle position. Dens bane vil afhænge af den valgte "Joboriginal" i Trin. Når centrum er valgt, vil startpunktet blive indstillet i designets centrum. Centrum bruges normalt til roterende opgaver. Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er acceptabel.

Trin 19

Når du har bekræftet graveringspositionen, skal du indstille de korrekte parametre for hastighed og effekt baseret på dit materiale.

Trin 20

Luk lågen og start opgaven.

Trin 21

Kontrollér resultatet.

Trin 22 (Valgfrit)

⚠︎ Hvis du bemærker uregelmæssigheder i dit graveringsresultat (forkortet eller forlænget), henvises der til videoen nedenfor for at justere rotationsskalaindstillingerne.

• Hvis dit resultat er større end dit oprindelige design, skal du indstille skalaen til 0,5 for at gøre det mindre.
• Hvis dit resultat er mindre end dit oprindelige design, skal du indstille skalaen til 1,5 eller 2,0 for at gøre det større.

#SLUT
