Beambox II - Installationsvejledning til rotationsmodul 2.0

• Tilbage til toppen Extension Pocket + Rotationsmodul 2.0

• Tilbage til toppen Rotationsmodul 2.0

Trin 1

Installer BB2 Extension Pocket tilbehøret ved at følge guiden nedenfor.
Extension Pocket Installationsguide

Trin 2

Sørg for, at du har følgende software- og firmwareversioner for at kunne bruge rotaryfunktionen.

Trin 3

Genmonter platformsbeslaget.

Trin 4

Mål dit materiales diameter eller omkreds og notér det til senere brug.
(Det anbefales at bruge materiale til øvelse og test første gang.)

Trin 5

Se venligst nedenstående tabel for at montere de korrekte roterende stativer og vælge den passende fokuslinseafstand i forhold til dit emnes diameter.

Forklaring af fokusfunktion

Som standard vil fokuslinsen være placeret øverst, og fokusafstanden vil være 4 mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade vil være 4 mm. For mindre materialer kan dysespidsen muligvis ikke nå den standard 4 mm afstand. Derfor kan afstanden øges ved at ændre linsens position til bunden af dysen. Når linsen er placeret i bunden, kan afstanden mellem spidsen og overfladen øges til 16 mm. Hvordan ændrer du linsens position? 1. Afmonter linsen   2. Bestem rækkefølgen for fokusfunktionen Fokusfunktion: 4 mm (standard) Fokusfunktion: 16 mm Linse Blok Blok Linse Ring Ring Dyse Dyse   3. Genmonter linsen Den røde side af blokken skal vende nedad. Den buede side af linsen skal vende opad. (Et tip til hurtigt at identificere den buede side er, at den bør reflektere hele dit ansigt, når du ser på den.) Drej ringen mod uret for at spænde den fast.

Forklaring af korte og lange støtter

Støtterne bruges til at placere på platformsbeslaget. Rotationsmodulet vil være på støtterne for at blive hævet eller sænket manuelt eller ved hjælp af den automatiske platform. Demonstration med rotationsmodul slået fra Demonstration med rotationsmodul slået til   Forskel Korte støtter Lange støtter De er lavere i højden og bruges til mindre genstande.  De er højere i højden og bruges til større genstande.   Hvordan installerer du støtterne? Der er huller på platformsbeslaget, som er designet til støtterne. Stativerne har aksler, der kan indsættes i hullerne. Juster afstanden mellem akslerne efter behov.

Trin 6

Efter montering af stativerne skal du sikre dig, at maskinen er slukket.
Find tilslutningskablet i kassen, og indsæt det på maskinens bageste venstre side.

Trin 7

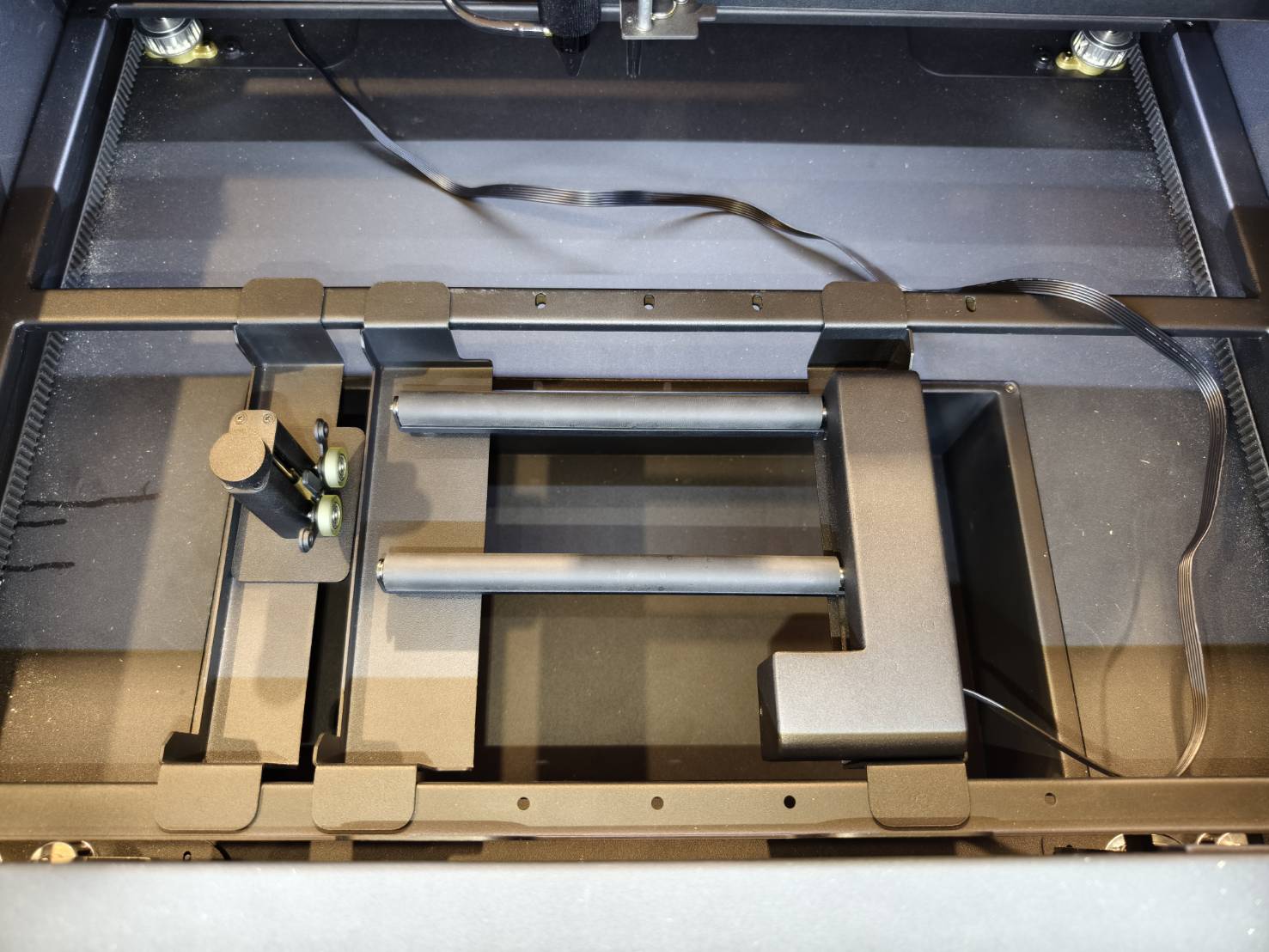

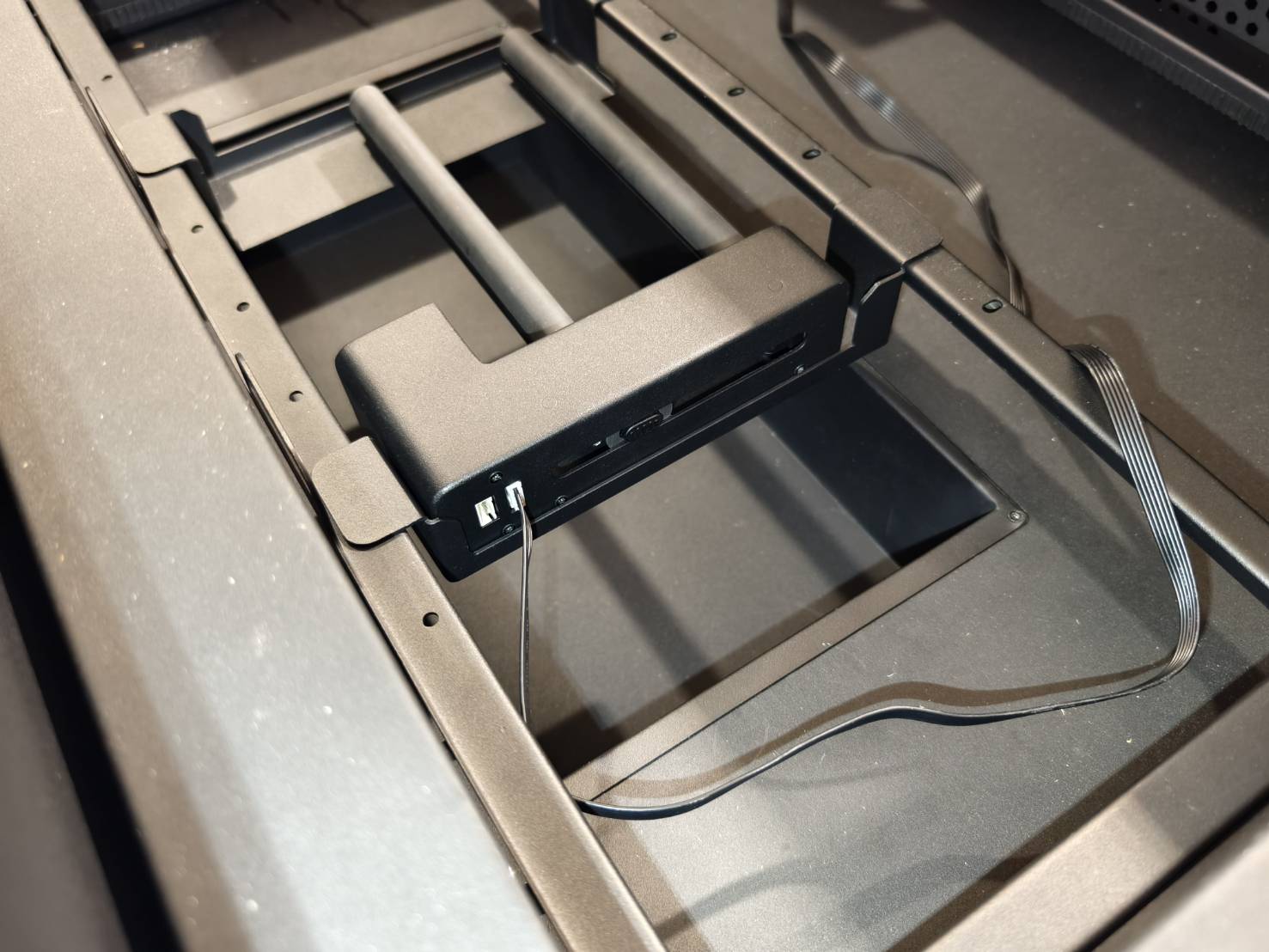

Placer rotationsmodulet på stativerne, og tilslut kablet til enheden.
*Sørg for, at strømmen er slukket. Tilslutning af kablet, mens maskinen er tændt, kan beskadige rotationsmodulet.

Her er en demonstration af, hvordan man justerer rullerne på rotationsmodulet.
(Tryk og hold knappen til højre nede, så kan rullerne bevæges frit)

Trin 8

Tænd for maskinen, og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg den korrekte

Trin 9

Placer emnet på rotationsmodulet, og niveller det om nødvendigt ved hjælp af støttemodulet.

For forskellige former, se venligst følgende vejledninger, som dækker instruktioner til placering af forskellige objekter.

• Ador Rotary - Start gravering - Trin 3
• HEXA - Rotationsmodul 2.0 installationsvejledning - 01:10 - 04:15

Trin 10

Udfør autofokus.
Hvis din autofokus ikke fungerer, henvises der til article for den manuelle fokuseringsmetode.

Trin 11

• Aktiver den røde laserstråle, der kommer ud fra dysespidsen.
  Hvis din røde laser allerede er aktiveret, kan du springe dette trin over.



• Maskine >> Hardwareindstillinger >> Næste side >> Rødt lys konstant >> TIL


Trin 12

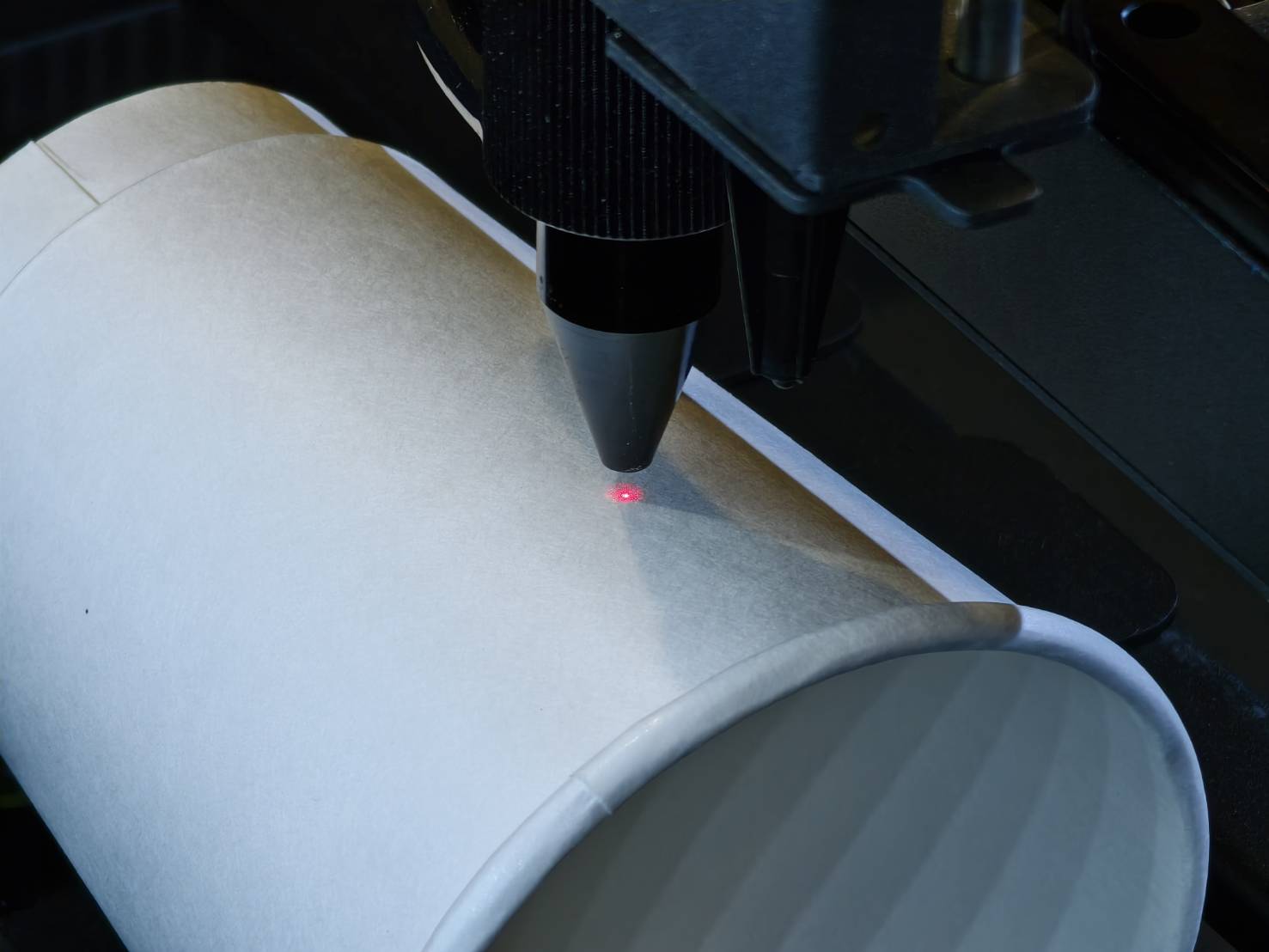

Flyt dysespidsen til midten af det område, du ønsker at gravere.
Den røde lysplet angiver og bestemmer startpositionen.

Trin 13

Start Beam Studio.

Trin 14

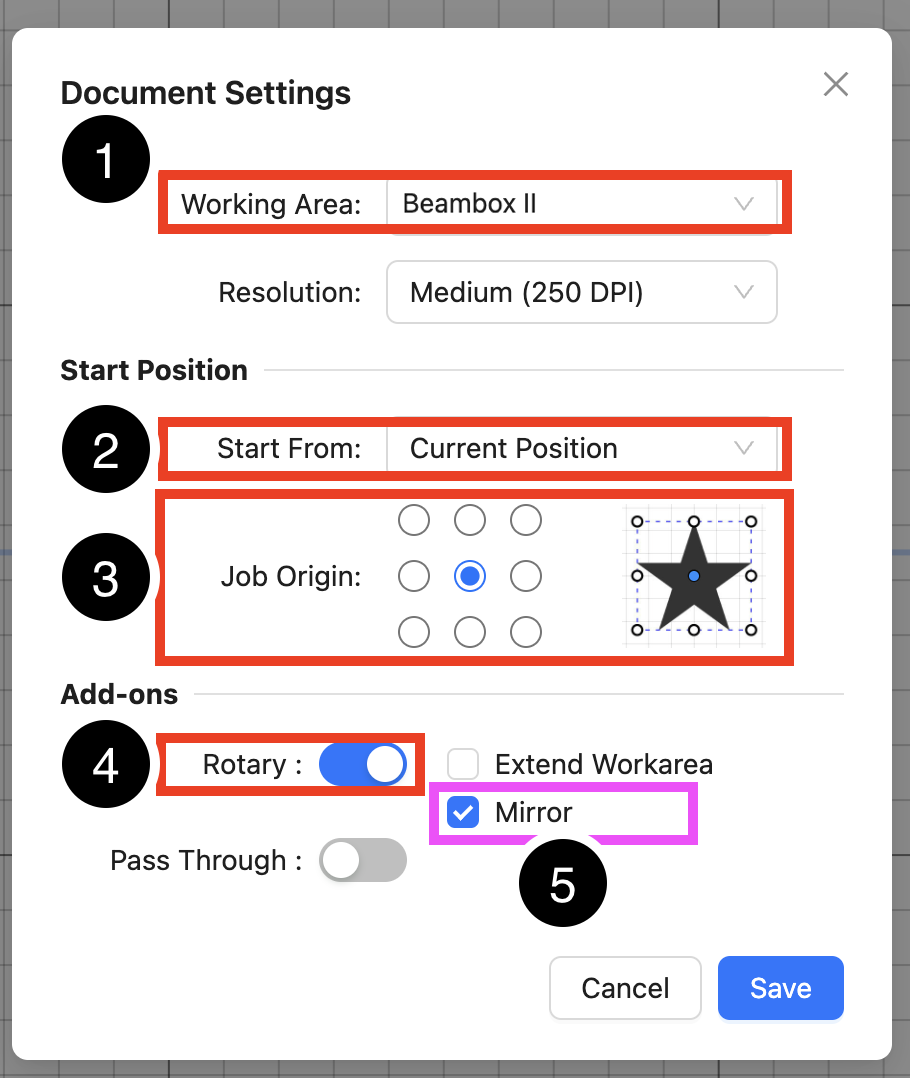

Gå til "Dokumentindstillinger" og foretag ændringerne.

1. Ændr arbejdsområdet til "Beambox II". 2. Ændr indstillingen "Start fra" til "Aktuel position". 3. For jobets udgangspunkt vælg "Centrum".  4. Aktivér rotationsfunktionen. 5. For spejling skal du aktivere spejlfunktionen, hvis din rotationsenhed er vendt om (ruller til højre). Hvis den ikke er vendt om, lad funktionen være deaktiveret. (Kun tilgængelig for Ador.)

Trin 15

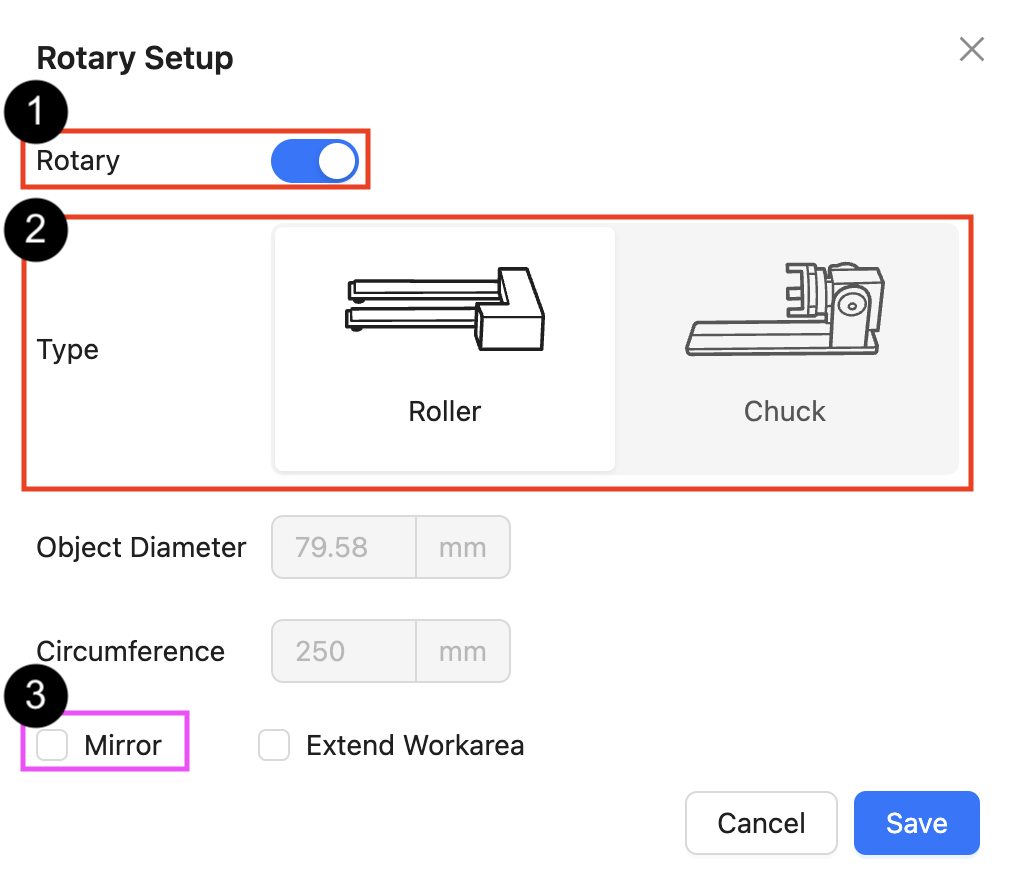

Gå til "Rotationsopsætning" og foretag ændringerne.

1. Sørg for, at rotationsfunktionen er aktiveret.   2. Vælg "Rulle" som type.   3. Du skal aktivere spejlfunktionen, hvis din rotationsenhed er vendt om (ruller til højre). Hvis den ikke er vendt om, lad funktionen være deaktiveret. (Kun tilgængelig for Ador.)

Trin 16

Opret et graveringsobjekt eller importér dit eget.

Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche materialets orientering.

Trin 17

Efter du har opsat dit design, skal du flytte designets centrum til den blå linje.

Trin 18

Brug funktionen "Kør ramme" for at se graveringens bane.

Vælg "Indramning" for at se designets eller filens afgrænsningsboks. Efter du har klikket på "Start", vil laserhovedet begynde at bevæge sig, og bevægelsesbanen vil vise graveringsområdet for denne opgave. Startpunktet er laserhovedets nuværende position. Dens bane vil afhænge af den valgte "Joboriginal" i Trin. Når centrum er valgt, vil startpunktet blive sat til designets midte. Centrum bruges typisk til roterende jobs.

Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er tilfredsstillende.

⚠︎ Hvis du bemærker uregelmæssigheder i dit graveringsområde eller størrelse (forkortet eller forlænget), bedes du se videoen nedenfor for at justere indstillingerne for rotationsskala.

Trin 19

Når du har bekræftet graveringspositionen, skal du indstille de korrekte parametre for hastighed og effekt baseret på dit materiale.

Trin 20

Luk lågen og start opgaven.

Trin 21

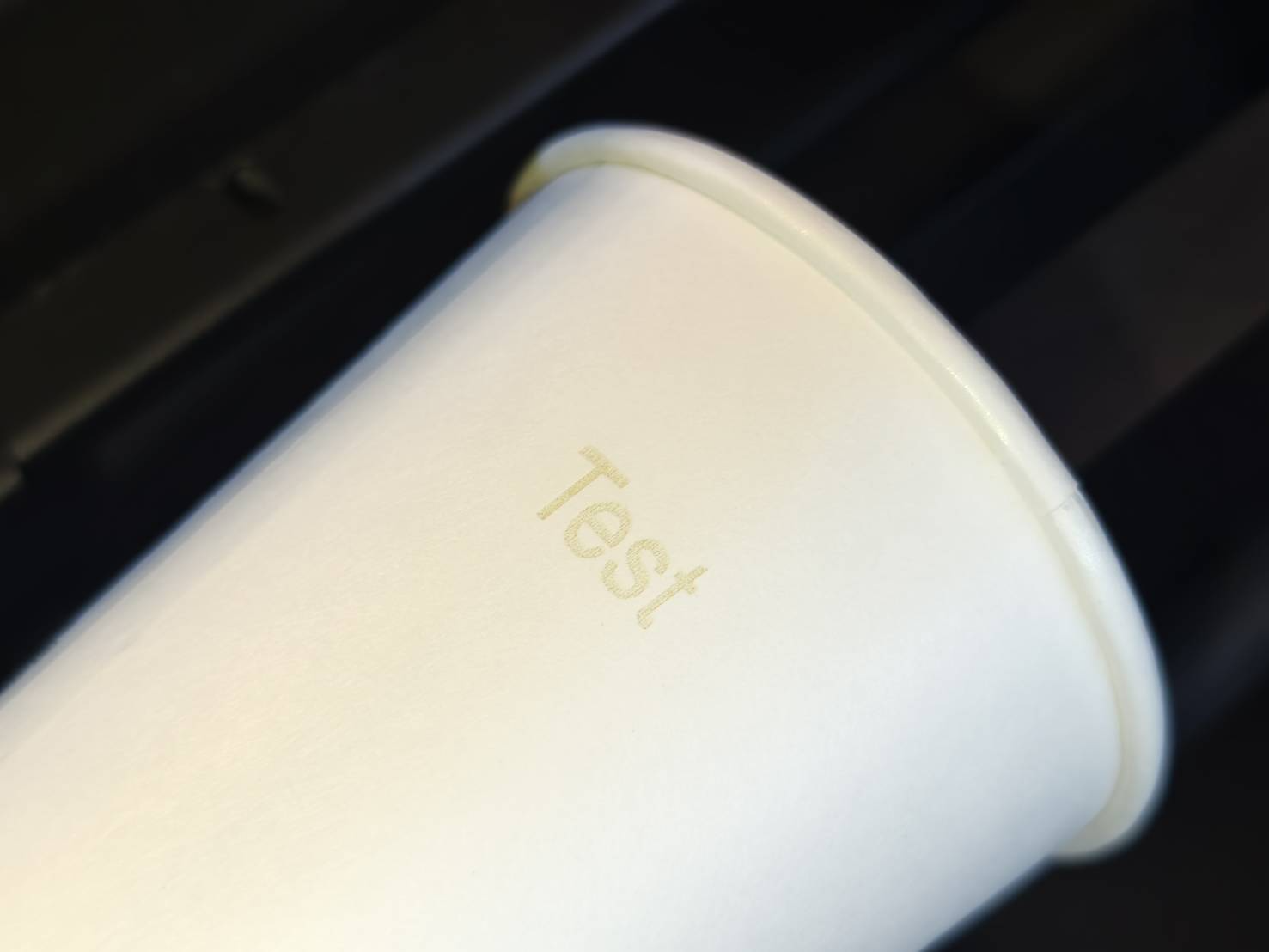

Kontrollér resultatet.

Trin 1

Sørg for, at du har følgende software- og firmwareversioner for at kunne bruge rotaryfunktionen.

Trin 2

Fjern gitteret og platformsbeslaget.

Trin 3

Genmonter platformsbeslaget.

Trin 4

Mål dit materiales diameter eller omkreds og notér det til senere brug.
(Det anbefales at bruge materiale til øvelse og test første gang.)

Trin 5

Se venligst nedenstående tabel for at montere de korrekte roterende stativer og vælge den passende fokuslinseafstand i forhold til dit emnes diameter.

Forklaring af fokusfunktion

Som standard vil fokuslinsen være placeret øverst, og fokusafstanden vil være 4 mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade vil være 4 mm. For mindre materialer kan dysespidsen muligvis ikke nå den standard 4 mm afstand. Derfor kan afstanden øges ved at ændre linsens position til bunden af dysen. Når linsen er placeret i bunden, kan afstanden mellem spidsen og overfladen øges til 16 mm. Hvordan ændrer du linsens position? 1. Afmonter linsen   2. Bestem rækkefølgen for fokusfunktionen Fokusfunktion: 4 mm (standard) Fokusfunktion: 16 mm Linse Blok Blok Linse Ring Ring Dyse Dyse   3. Genmonter linsen Den røde side af blokken skal vende nedad. Den buede side af linsen skal vende opad. (Et tip til hurtigt at identificere den buede side er, at den bør reflektere hele dit ansigt, når du ser på den.) Drej ringen mod uret for at spænde den fast.

Forklaring af stativerne

Støtterne bruges til at placere på platformsbeslaget. Rotationsmodulet vil være på støtterne for at blive hævet eller sænket manuelt eller ved hjælp af den automatiske platform. Demonstration med rotationsmodul slået fra Demonstration med rotationsmodul slået til   Korte støtter De er lavere i højden og bruges til mindre genstande.   Hvordan installerer du støtterne? Der er huller på platformsbeslaget, som er designet til støtterne. Stativerne har aksler, der kan indsættes i hullerne. Juster afstanden mellem akslerne efter behov.

Trin 6

Efter montering af stativerne skal du sikre dig, at maskinen er slukket.
Find tilslutningskablet i kassen, og indsæt det på maskinens bageste venstre side.

Trin 7

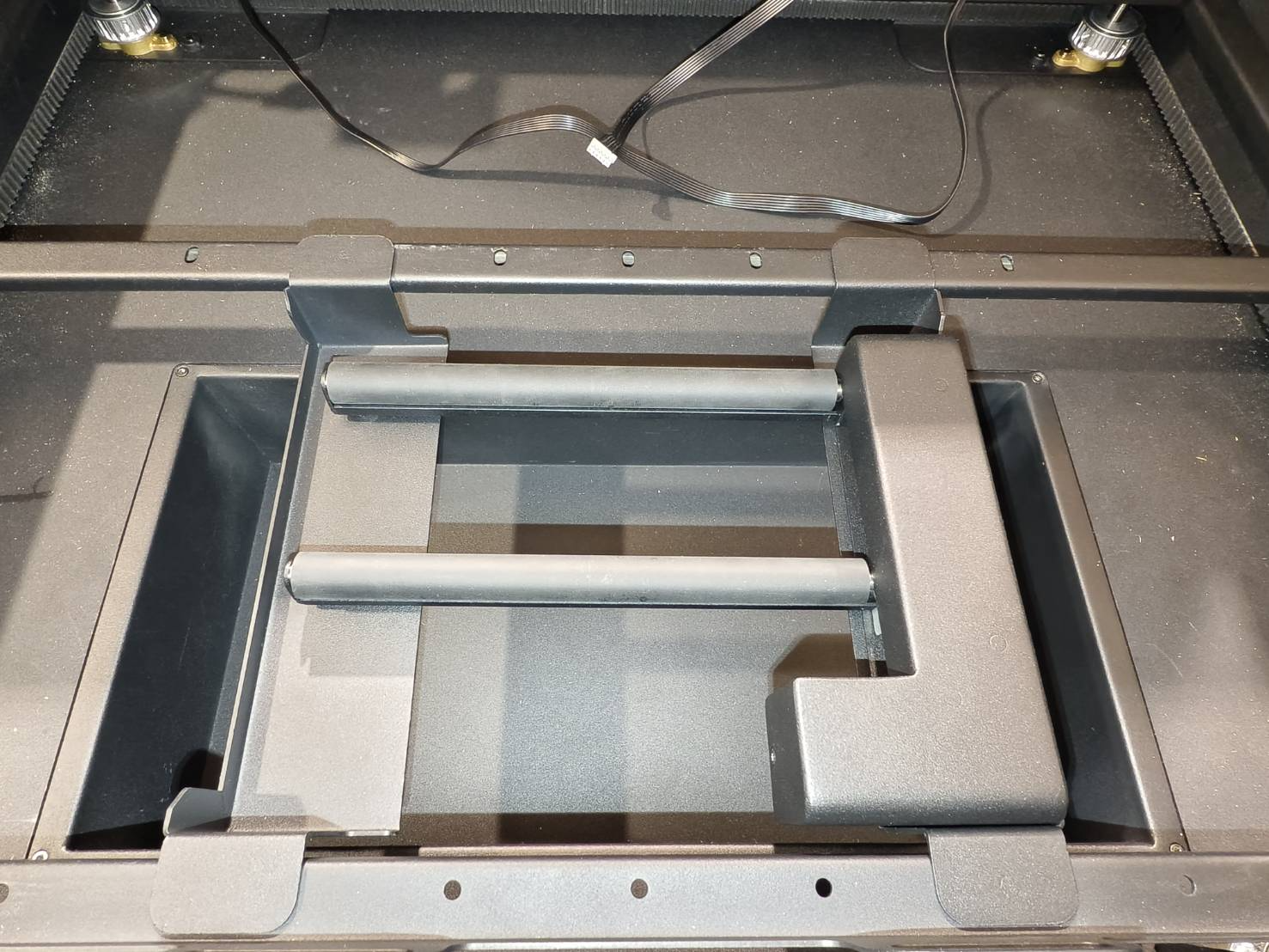

Placer rotationsmodulet på stativerne, og tilslut kablet til enheden.
*Sørg for, at strømmen er slukket. Tilslutning af kablet, mens maskinen er tændt, kan beskadige rotationsmodulet.

Her er en demonstration af, hvordan man justerer rullerne på rotationsmodulet.
(Tryk og hold knappen til højre nede, så kan rullerne bevæges frit)

Trin 8

Tænd for maskinen, og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg den korrekte

Trin 9

Placer emnet på rotationsmodulet, og niveller det om nødvendigt ved hjælp af støttemodulet.

For forskellige former, se venligst følgende vejledninger, som dækker instruktioner til placering af forskellige objekter.

• Ador Rotary - Start gravering - Trin 3
• HEXA - Rotationsmodul 2.0 installationsvejledning - 01:10 - 04:15

Trin 10

Udfør autofokus.
Hvis din autofokus ikke fungerer, henvises der til article for den manuelle fokuseringsmetode.

Trin 11

• Aktiver den røde laserstråle, der kommer ud fra dysespidsen.
  Hvis din røde laser allerede er aktiveret, kan du springe dette trin over.



• Maskine >> Hardwareindstillinger >> Næste side >> Rødt lys konstant >> TIL


Trin 12

Flyt dysespidsen til midten af det område, du ønsker at gravere.
Den røde lysplet angiver og bestemmer startpositionen.

Trin 13

Start Beam Studio.

Trin 14

Gå til "Dokumentindstillinger" og foretag ændringerne.

1. Ændr arbejdsområdet til "Beambox II". 2. Ændr indstillingen "Start fra" til "Aktuel position". 3. For jobets udgangspunkt vælg "Centrum".  4. Aktivér rotationsfunktionen. 5. For spejling skal du aktivere spejlfunktionen, hvis din rotationsenhed er vendt om (ruller til højre). Hvis den ikke er vendt om, lad funktionen være deaktiveret. (Kun tilgængelig for Ador.)

Trin 15

Gå til "Rotationsopsætning" og foretag ændringerne.

1. Sørg for, at rotationsfunktionen er aktiveret.   2. Vælg "Rulle" som type.   3. Du skal aktivere spejlfunktionen, hvis din rotationsenhed er vendt om (ruller til højre). Hvis den ikke er vendt om, lad funktionen være deaktiveret. (Kun tilgængelig for Ador.)

Trin 16

Opret et graveringsobjekt eller importér dit eget.

Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche materialets orientering.

Trin 17

Efter du har opsat dit design, skal du flytte designets centrum til den blå linje.

Trin 18

Brug funktionen "Kør ramme" for at se graveringens bane.

Vælg "Indramning" for at se designets eller filens afgrænsningsboks. Efter du har klikket på "Start", vil laserhovedet begynde at bevæge sig, og bevægelsesbanen vil vise graveringsområdet for denne opgave. Startpunktet er laserhovedets nuværende position. Dens bane vil afhænge af den valgte "Joboriginal" i Trin. Når centrum er valgt, vil startpunktet blive sat til designets midte. Centrum bruges typisk til roterende jobs.

Du kan flytte laserhovedet for at ændre graveringsområdet, indtil positionen er tilfredsstillende.

⚠︎ Hvis du bemærker uregelmæssigheder i dit graveringsområde eller størrelse (forkortet eller forlænget), bedes du se videoen nedenfor for at justere indstillingerne for rotationsskala.

Trin 19

Når du har bekræftet graveringspositionen, skal du indstille de korrekte parametre for hastighed og effekt baseret på dit materiale.

Trin 20

Luk lågen og start opgaven.

Trin 21

Kontrollér resultatet.
