5-5 Materialet kan ikke skæres igennem

Når materialer ikke kan skæres igennem, er der mange muligheder, der kan forårsage problemet, såsom forkert fokuseringsafstand, den optiske sti er fejljusteret, lasertube fald...osv.
Baseret på vores erfaring er det dog det er NORMALT forårsaget af, at den optiske sti er fejljusteret.

Følg venligst nedenstående trin for at bestemme, hvad der forårsager problemet.

Forberedelsesartikler:

De nødvendige værktøjer vil blive nævnt i hvert trin, da nogle trin kan springes over.

Trin 1 - Rengør alle spejlene og fokuslinsen

Snavsede spejle og en fokuslinse vil medføre, at laserudgangen bliver svagere.

• Følg venligst instruktionerne i linket nedenfor for at rengøre alle spejle og linser.
  4-6 Rengøring af spejle og linser

Trin 1.1 - Sørg for, at parametrene er korrekt indstillet

Nogle gange glemmer folk at ændre parametrene på panelet eller i Beam Studio.

• Beam Studio:



• Panel:




Trin 1.2 - Kontroller fokuseringsafstanden

En forkert fokuseringsafstand vil påvirke skære- eller graveringsresultaterne, så de bliver uacceptable.

• Se venligst artiklen nedenfor for at kontrollere din fokuseringsafstand og justere den om nødvendigt.
  [5-26 Justering af fokuseringsafstand]


Trin 1.3 - Kontroller den optiske sti

Baseret på vores erfaring, når materialer ikke kan skæres igennem, er det NORMALT forårsaget af, at den optiske sti er fejljusteret.

• Følg venligst omhyggeligt instruktionerne i linket nedenfor, og juster den optiske sti igen, hvis det er nødvendigt.
  [4-7 Inspektion af optisk sti (HEXA & Beambox tilgængelig)]


• Behold venligst samlingen af tape efter afslutning af inspektionen.


Trin 1.4 - Kør den samme opgave

• Kør den samme opgave med det samme materiale, og se om det nu kan skæres.



Bestem dit resultat og den næste handling, der skal tages:

Trin 1.5 - Test af materialeforberedelse

For at udføre yderligere test skal du forberede enten et af disse to materialer som anført nedenfor.

• 3mm gennemsigtig akryl (anbefales)
  or
  3mm MDF-træ

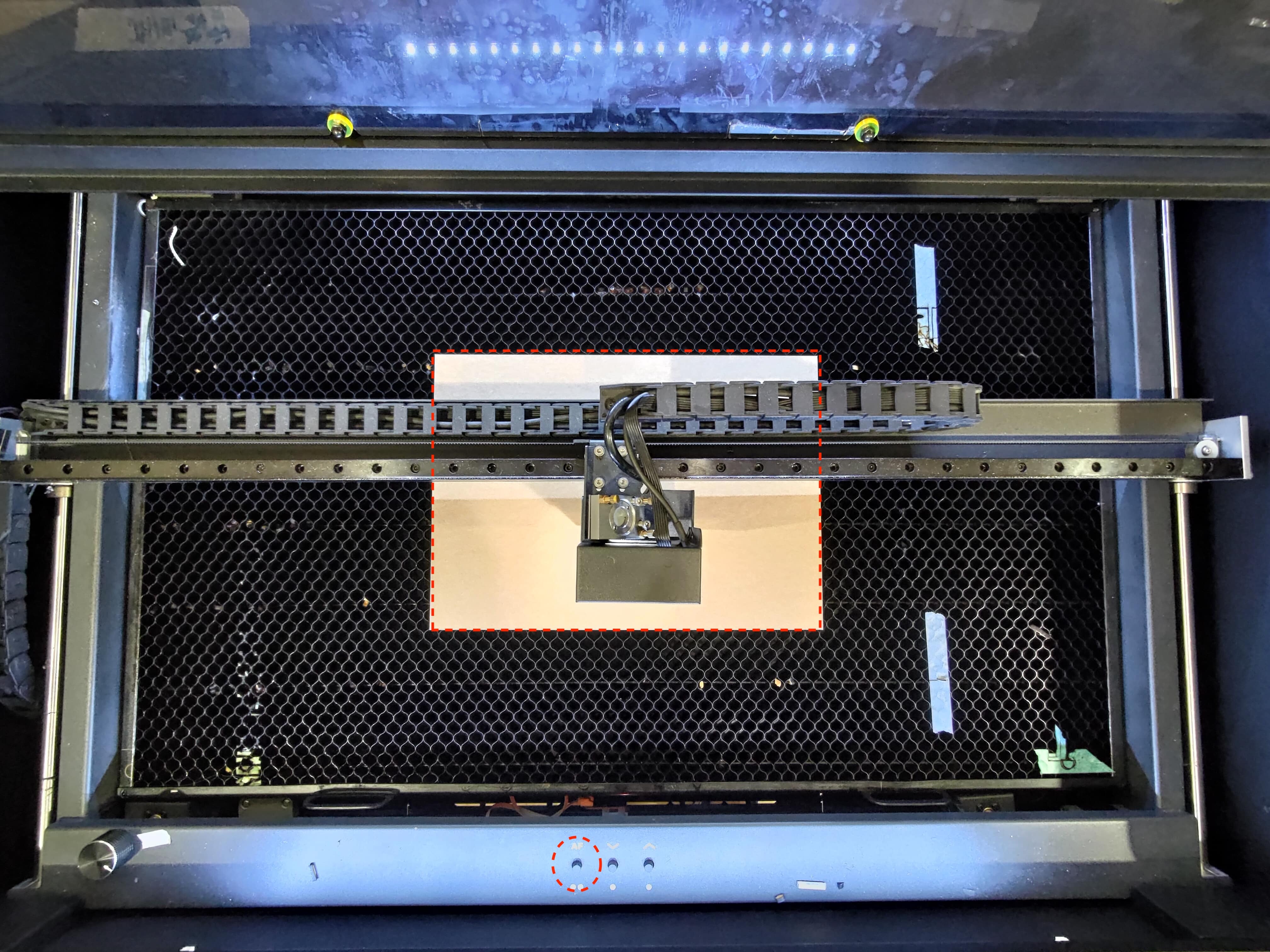

Trin 2 - Test af skæring i midten

Vi vil teste skæreevnen i midten af sengen.

• Placer det forberedte materiale (3mm akryl eller træ) midt på sengen, og sørg for at fokusere.


• Skær eksempelfilen i Beam Studio.


Bestem dit resultat og den næste handling, der skal tages:

Bestem dit resultat og den næste handling, der skal tages:

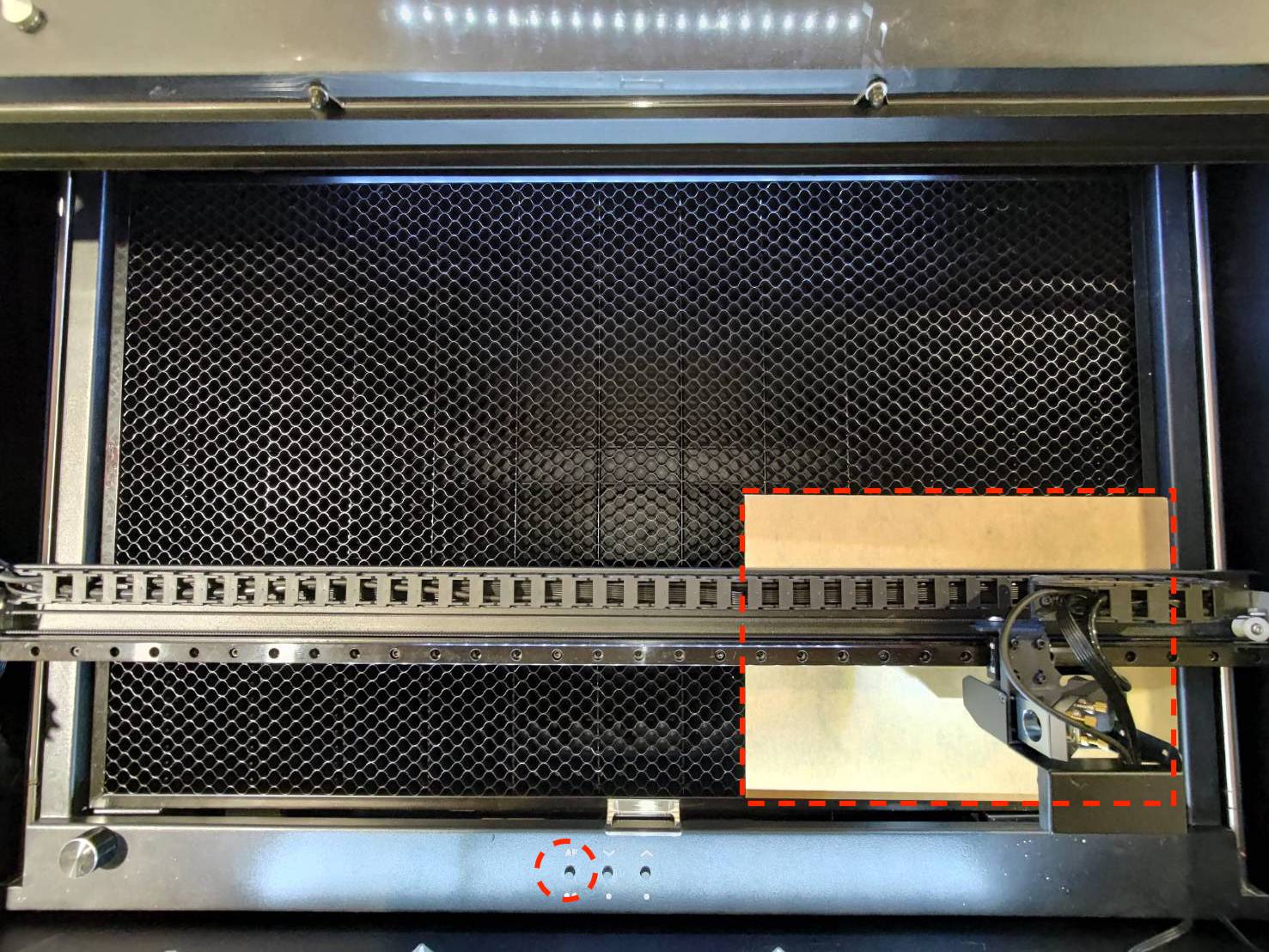

Trin 3 - Nederste højre skæretest

I dette trin skal vi teste skæreevnen i det nederste højre område af sengen.

• Placer det forberedte materiale (3 mm akryl eller træ) i det nederste højre område af sengen, og sørg for at fokusere.



• Skær eksempelfilen i Beam Studio.


Bestem dit resultat og den næste handling, der skal tages:

Trin 3.1 - Nederste højre henfaldskompensation

Denne funktion er designet til at forbedre stabiliteten af skæring på tværs af hele sengen.

• Aktivér venligst funktionen, Nederste højre henfaldskompensation, som vil forbedre skæreresultatet i det nederste højre område af sengen.
  Se linket: [5-27 Nederste højre henfaldskompensation (HEXA Function)]


• Efter aktivering skal du skære den samme fil i det nederste højre område igen som i Trin 3.



Bestem dit resultat og den næste handling, der skal tages:

Trin 4 - Dørsensortest

Hvis en dørsensor ikke er følsom nok, eller magneterne ikke er stærke nok til at udløse dørsensoren helt, vil laseroutputtet blive påvirket til at være svagere. I dette trin vil vi bruge to kegleafstandsstykker til at sætte på sensorerne på døren for at sikre, at sensorerne udløses helt.

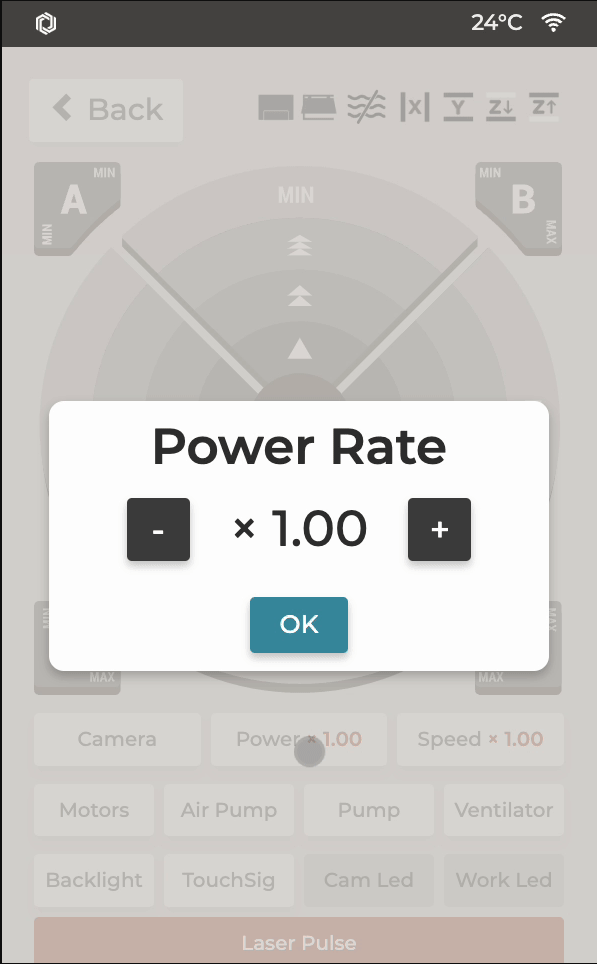

• Af sikkerhedsmæssige årsager skal du indstille effekthastigheden til x0,01 for at sikre, at der ikke er impulser under din test.





• Dørsensoren er integreret i chassisets LED-lys. Se venligst videoen nedenfor for at finde den.




• Dørsensoren vil have to LED-lys i rødt, og de vil altid være tændt.




• Placer kegleafstandsstykkerne tæt på begge LED-lys. Lyset skal være "klarere", når det registrerer en magnet. Når begge LED'er registrerer magneter på samme tid, vil et dørlukket signal blive leveret til systemet, og ikonet på panelet vil blive ændret.




• Når du har placeret kegleafstandsstykkerne, skal du lukke døren.



• Skift indstillingen for effekthastighed tilbage til x1,00.



• Kør den samme opgave, og se, hvordan det går.
  • Hvis det mislykkedes i midten sidste gang, skal du teste midten igen.
  • Hvis det mislykkedes i det nederste højre område sidste gang, skal du teste det nederste højre område igen.


• Efter at have kørt opgaven skal du slukke for maskinen og fjerne kegleafstandsstykkerne.


Bestem dit resultat og den næste handling, der skal tages:

Trin 5 - Kontrollér effektkurvens værdi

Lasereffekten kan påvirkes af indstillingen af effektkurven.

•  Henviser venligst til linket nedenfor for at indstille effektkurven til 350.
  (Den lave/venstre værdi behøver ikke at blive ændret.)
  5-28 Justering af effektkurve


• Spring dette trin over til Trin 6 hvis den høje/højre værdi allerede er 350.


• Kør den samme opgave, og se, hvordan det går.
  • Hvis det mislykkedes i midten sidste gang, skal du teste midten igen.
  • Hvis det mislykkedes i det nederste højre område sidste gang, skal du teste det nederste højre område igen.

Bestem dit resultat og den næste handling, der skal tages:

Trin 6 - Øg effektraten og sænk hastigheden

For at indsnævre problemet, vil vi kontrollere, om en forøgelse af effektraten og en sænkning af hastigheden kan forbedre skæreresultatet.

• Beam Studio:


• Hæv standardeffektraten med 20%.
  (Hvis standarden er 15%, så vil 15% + 20% = 35% blive indstillet)


• Sænk standardhastigheden med det halve.
  (Hvis standarden er 300mm/s, så 300mm/s *0,5 = 150mm/s vil blive indstillet)


• Kør den samme opgave, og se, hvordan det går.
  • Hvis det mislykkedes i midten sidste gang, skal du teste midten igen.
  • Hvis det mislykkedes i det nederste højre område sidste gang, skal du teste det nederste højre område igen.

Bestem dit resultat og den næste handling, der skal tages:
