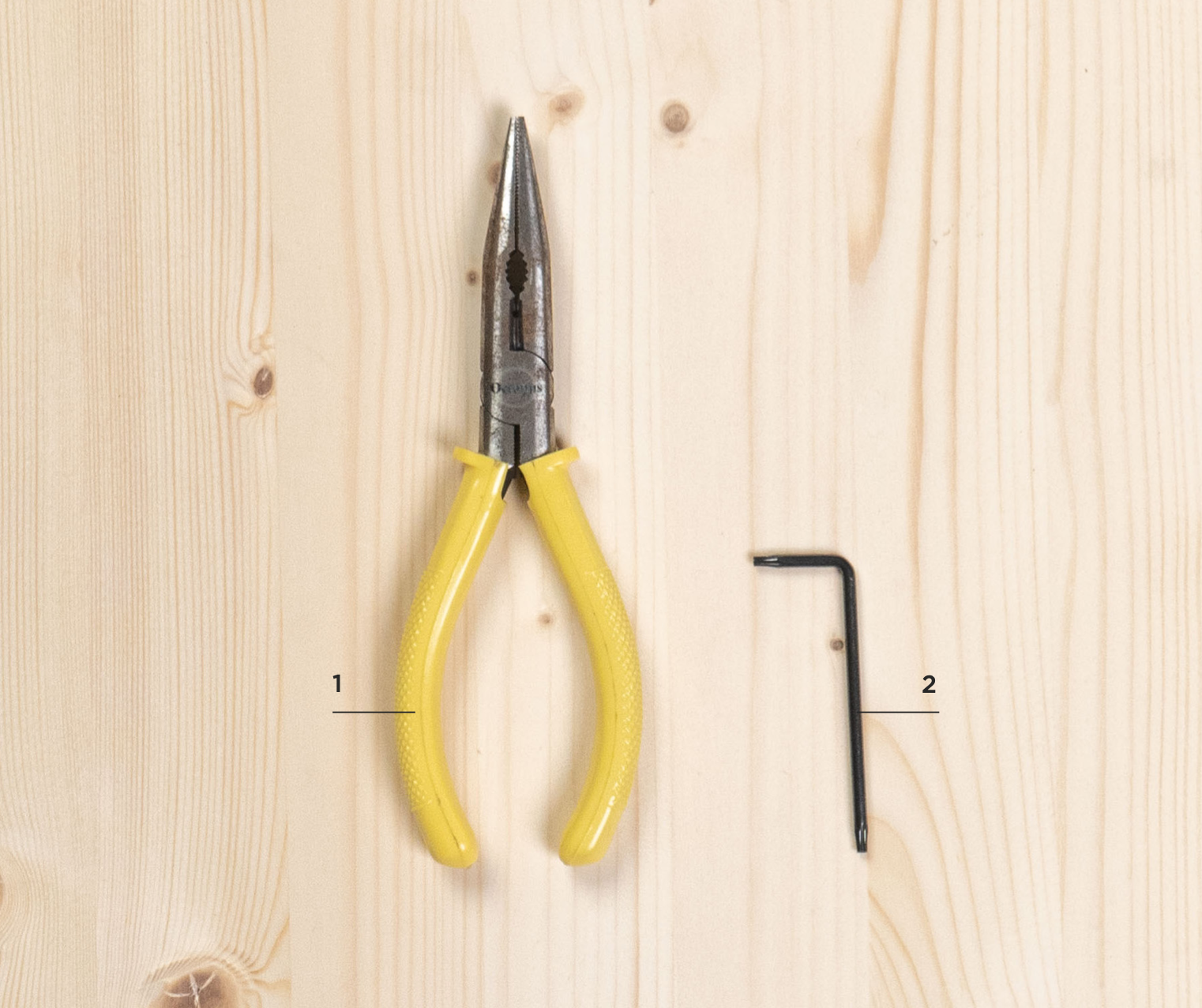

Forberedelsesartikler: Selvforberedelse: 1|Spidstang
Inkluderet i tilbehørskassen: 2|Torx-skruetrækker

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Testelementer:

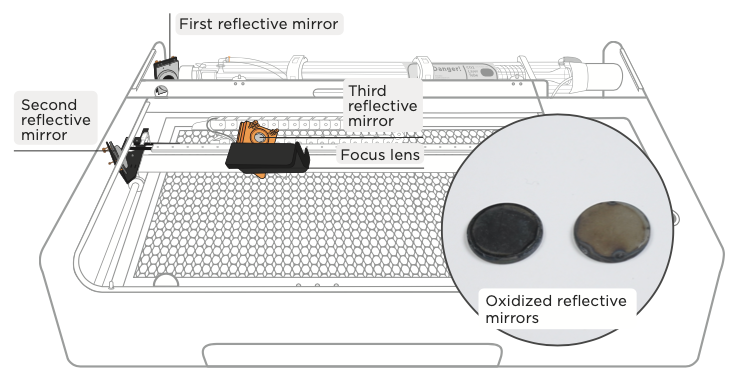

1. Kontroller, om spejle og linse er oxideret eller ødelagt: Hvis der er sorte pletter, hvide pletter osv. på overfladen af det første, andet og tredje refleksionsspejl, eller hvis der er alvorlige ridser, og pletterne ikke kan fjernes ved【Vedligeholdelse】Rengøring af spejle og linse (s. 138), eller hvis fokuslinsen er deformeret eller ødelagt på grund af ydre kraft, skal spejle og linse udskiftes.

Udskiftningstrin:

Første refleksionsspejl:

a. Løft bagdækslet: Brug venligst en Torx-skruetrækker til at fjerne de 2 skruer på begge sider af bagdækslet, og løft derefter dækslet.

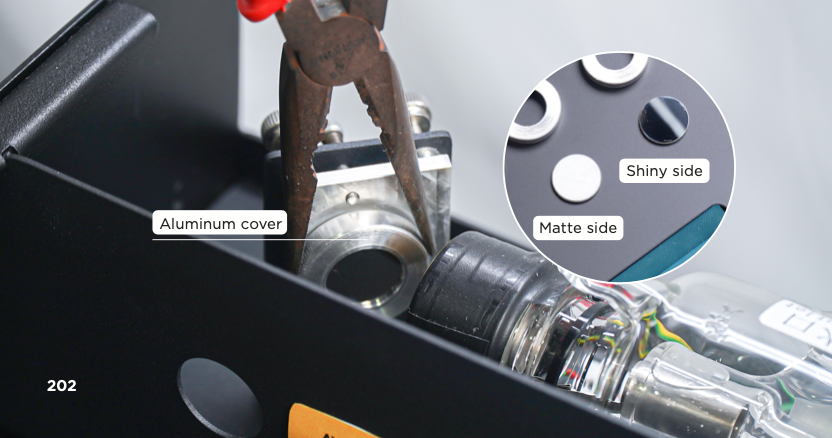

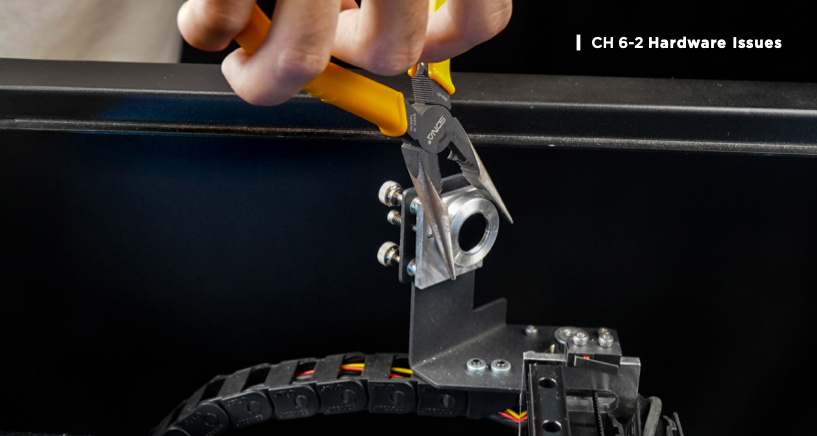

b. Løsn aluminiumsdækslet: Løsn aluminiumsdækslet, der fastgør spejlet (vend spejlet og drej mod uret), hvis det ikke kan drejes, skal du bruge en spidstang til at klemme aluminiumsrammen og dreje igen >

c. Udskift spejlet: Tag det gamle spejl ud > Sæt det nye spejl med den matte side vendt mod spejlholderen (laserstrålen rammer den skinnende side) >
d. Stram aluminiumsdækslet: Stram aluminiumsdækslet tilbage på spejlholderen.



Andet refleksionsspejl: Efter åbning af dørdækslet følges trinnene b~d for det første refleksionsspejl (positionen for det andet refleksionsspejl er angivet på billedet på s. 202).

Tredje refleksionsspejl:

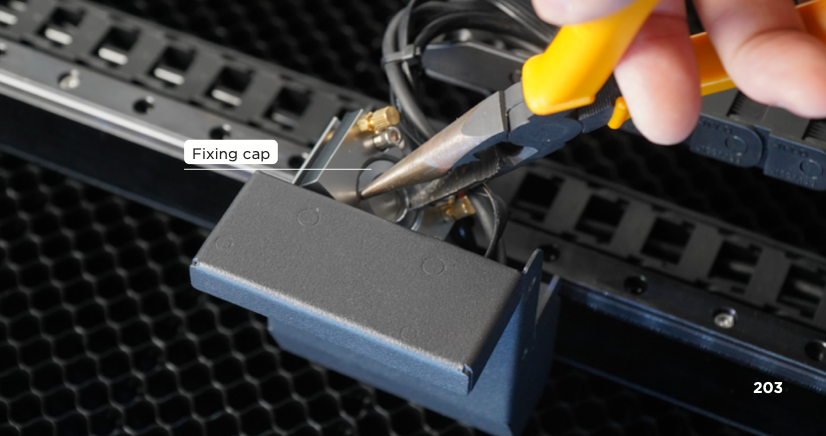

a. Løsn fastgørelseshætten: Brug spidstangen til at holde de to runde punkter på spejlets fastgørelseshætte, og skru fastgørelseshætten af mod uret >

b. Udskift spejlet: Tag det gamle spejl ud, du kan trække spejlet ud fra laserindgangsområdet > Placer det nye spejl med den skinnende side vendt mod spejlholderen >

c. Stram fastgørelseshætten: Brug spidstangen til at holde de to runde punkter på spejlets fastgørelseshætte, og stram fastgørelseshætten med uret. ___2022-07-25___9.57.06.png


Fokuslins:

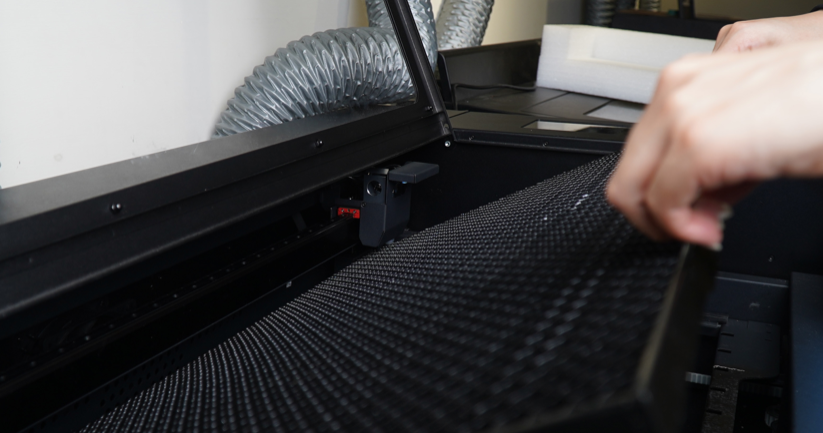

a. Fjern honeycomb-bordet【Vedligeholdelse】Rengøring af honeycomb-bord, trin 1 (s.135). >

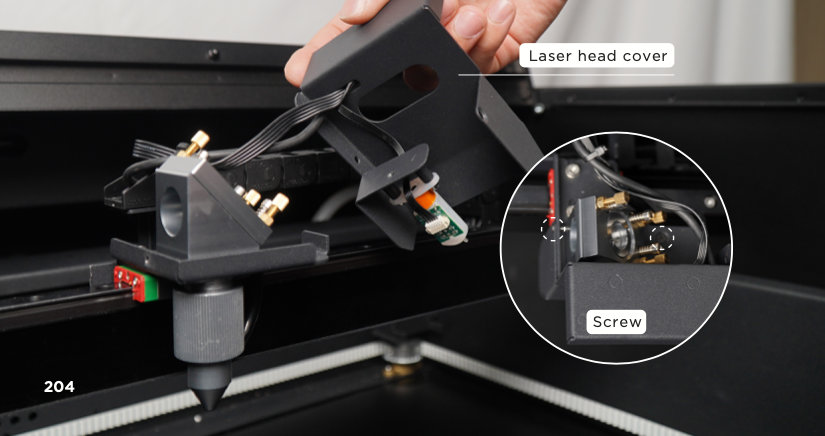

b. Flyt laserhovedbeskyttelsen til side: Løsn 2 skruer på laserhovedbeskyttelsen med en Torx-skruetrækker, og flyt derefter beskyttelsen til side >

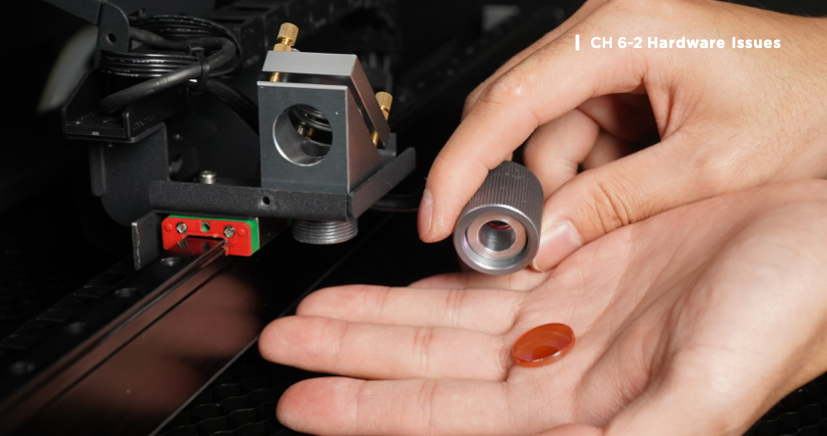

c. Fjern laserhovedet: Skru dysefastgøringsringen af med uret. Hvis den ikke kan skrues af, skal du bruge en spidstang til at hjælpe > Fjern laserhovedet, og undgå at fokuslinsen popper ud > ___2022-07-25___9.58.09.png

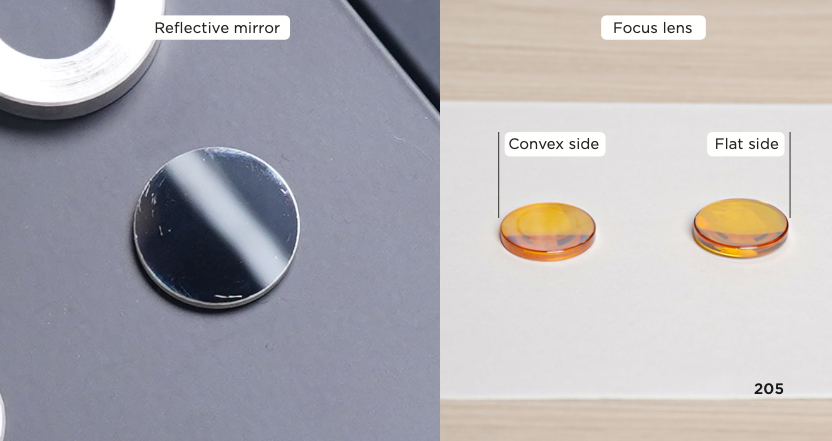

d. Udskift linsen: Fjern den gamle linse > Sæt den nye linse i laserhovedet med den flade side nedad (hold kanten af linsen, og kig ind i linsen, du kan se dig selv på den konvekse side, men du kan ikke se dig selv på den flade side) >

e. Sæt laserhovedet tilbage: Sæt laserhovedet tilbage > Stram dysefastgøringsringen mod uret >

f. Stram laserhovedbeskyttelsen: Stram 2 skruer på laserhovedbeskyttelsen >

g. Sæt honeycomb-bordet tilbage 【Vedligeholdelse】 Rengøring af honeycomb-bord, trin 3 (s.135).

Fejlfindingsoptegnelser:

1. Foto: Tag billeder af

a. 3 refleksive spejle (om de er oxiderede)
b. Fokuslins (om den er oxideret eller ødelagt)
