5-10 Ingen laserstråle output / Laseren vil ikke affyre / Ingen laserpuls

Årsagen til, at en laser ikke kan afgive lys, kan være kompleks. Det kan skyldes et nedslidt laserrør, en defekt laserstrømforsyning (Laser PSU) eller systemfejl osv.

Følg venligst nedenstående trin for at fejlfinde problemet.

---

Mulige årsager

Systemet fejler (Opdater firmwaren igen, nulstil til fabriksindstillinger eller geninstaller SD-kortet). Den optiske sti (OPA) er fejljusteret. Effekthastigheden og hastigheden er indstillet forkert i softwaren. Laserrøret er nedslidt. Laserstrømforsyningen (Laser PSU) fungerer ikke korrekt. Dørsensoren fungerer ikke korrekt. (Mindre sandsynligt)

---



Værktøjer

T8 torx skruetrækker Dobbeltklæbende tape Pen eller blyant (Valgfrit - Afhængigt af testresultat) Magnet x2 (Valgfrit) Gummihandsker (Valgfrit - Afhængigt af testresultat)

---



Trin 1

Tjek venligst videoenen nedenfor, og afgør, om symptomet ligner det på din maskine.
(Hvis der ikke er nogen laserudgang, når HEXA kører og afgiver en høj knaselyd,
indikerer det, at røret er ødelagt.)

Afgør dit resultat og den næste handling, der skal tages:

Ja, min maskine har et lignende symptom eller lyd >> Stop med at bruge maskinen og Kontakt kundeservice  Mulig årsag: Laserrøret er gået i stykker og skal udskiftes.

Nej, min maskine har ikke en knirkende lyd >> Trin 1.1

---

Trin 1.1

Kontroller venligst, om din applikation ligner følgende beskrivelser.

• Ingen laserudgang ved lave strømhastigheder på omkring 10%.
• Laserudgangen er for kraftig ved lave strømhastigheder. (Graveringsresultatet er for mørkt eller bliver til skæring osv.)

Afgør dit resultat og den næste handling, der skal tages:

Ja, min maskine har en lignende adfærd i en af ovennævnte beskrivelser >> 5-28 Justering af effektkurve >> Efter justering, hvis problemet fortsætter, skal du gå til Trin 2

Nej, min maskine udviser ikke de nævnte problemer >> Trin 2

---



Trin 2

Sørg for, at indstillingerne for strømhastighed og hastighed er korrekte i softwaren.



Afgør dit resultat og den næste handling, der skal tages:

Ja, indstillingerne er korrekte >> Trin 2.1

Nej, indstillingerne er ikke korrekte >> Ændr indstillingerne >> Efter ændring af indstillingerne, hvis problemet fortsætter, gå til Trin 2.1

---



Trin 2.1

Fordobl dine indstillinger for strømhastighed, start opgaven, og se, om laseren afgiver strøm.
(For eksempel, hvis din strømhastighed oprindeligt er 15%, skal du hæve den til 30% og starte opgaven.)



Afgør dit resultat og den næste handling, der skal tages:

Ja, laseren afgiver strøm >> Din maskine kan stadig fungere Forslag: Hæv strømhastigheden og sænk hastigheden i hver opgave, indtil røret er fuldstændig nedslidt Mulig årsag: Dit laserrør er let nedslidt

Nej, laseren afgiver ikke strøm >> Trin 3

---



Trin 3

Sluk for maskinen.

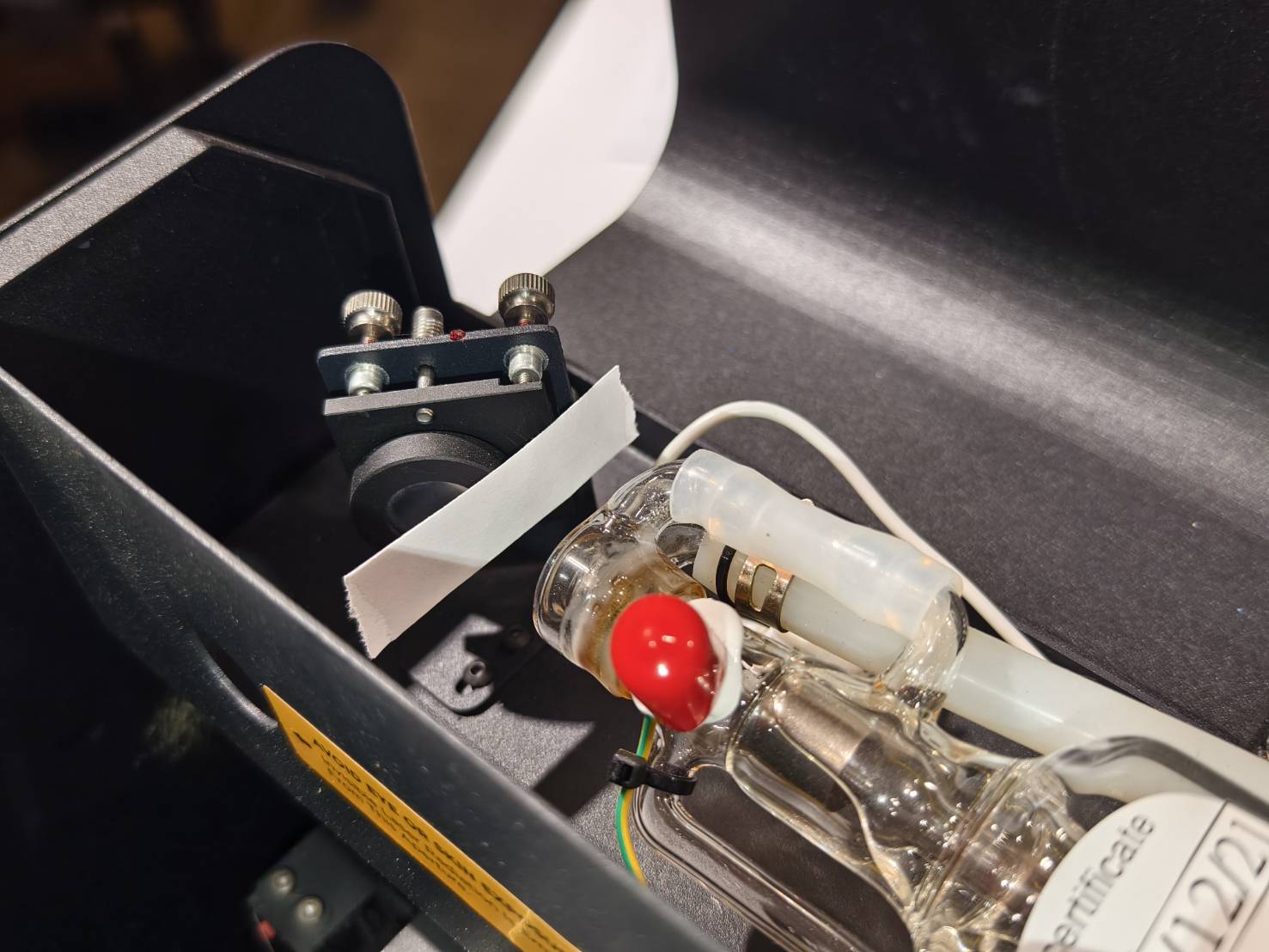

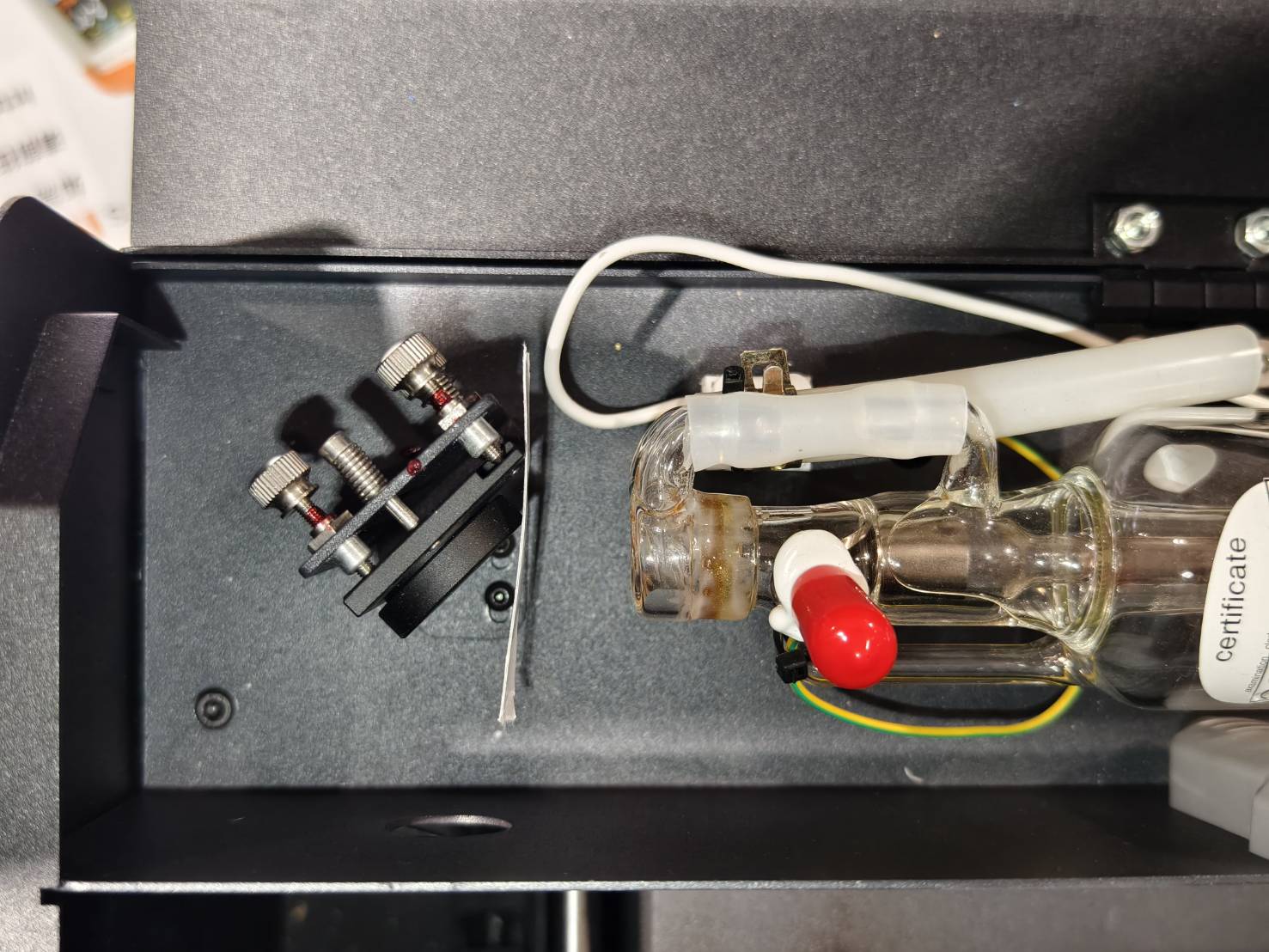

Åbn det bageste låg, og placer et nyt dobbeltlags tape på det første spejl.
Hvis din maskine har to magneter på bagdækslet, skal dækslet sættes tilbage.
Efter placering af tapen, gå venligst til Trin 3.1.

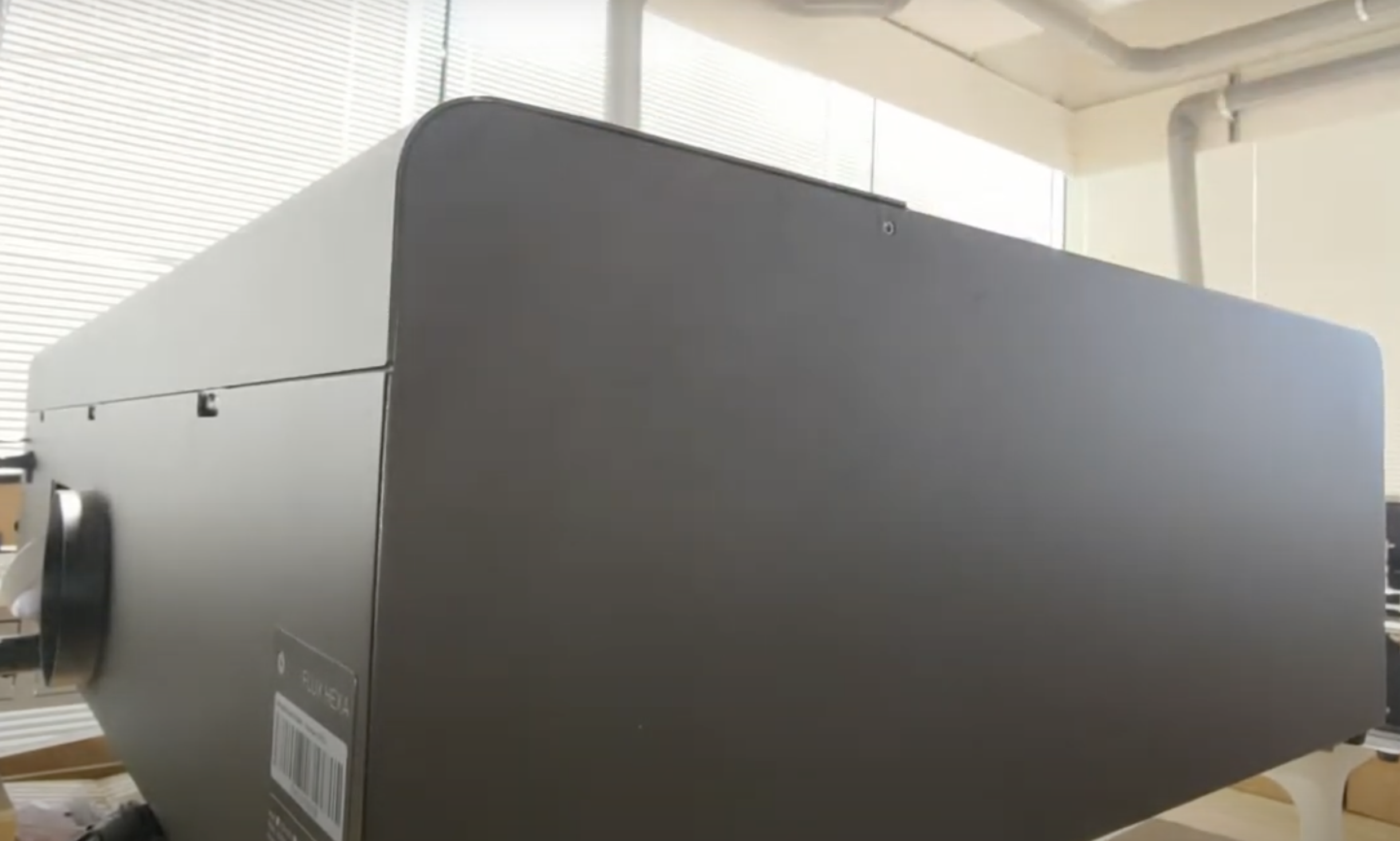

• Brug en T8 skruetrækker til at skrue skruerne på bagsiden af maskinen af, og bagdækslet kan derefter fjernes. (Du kan henvise til videoen der har klippet med åbning af bagdækslet.)

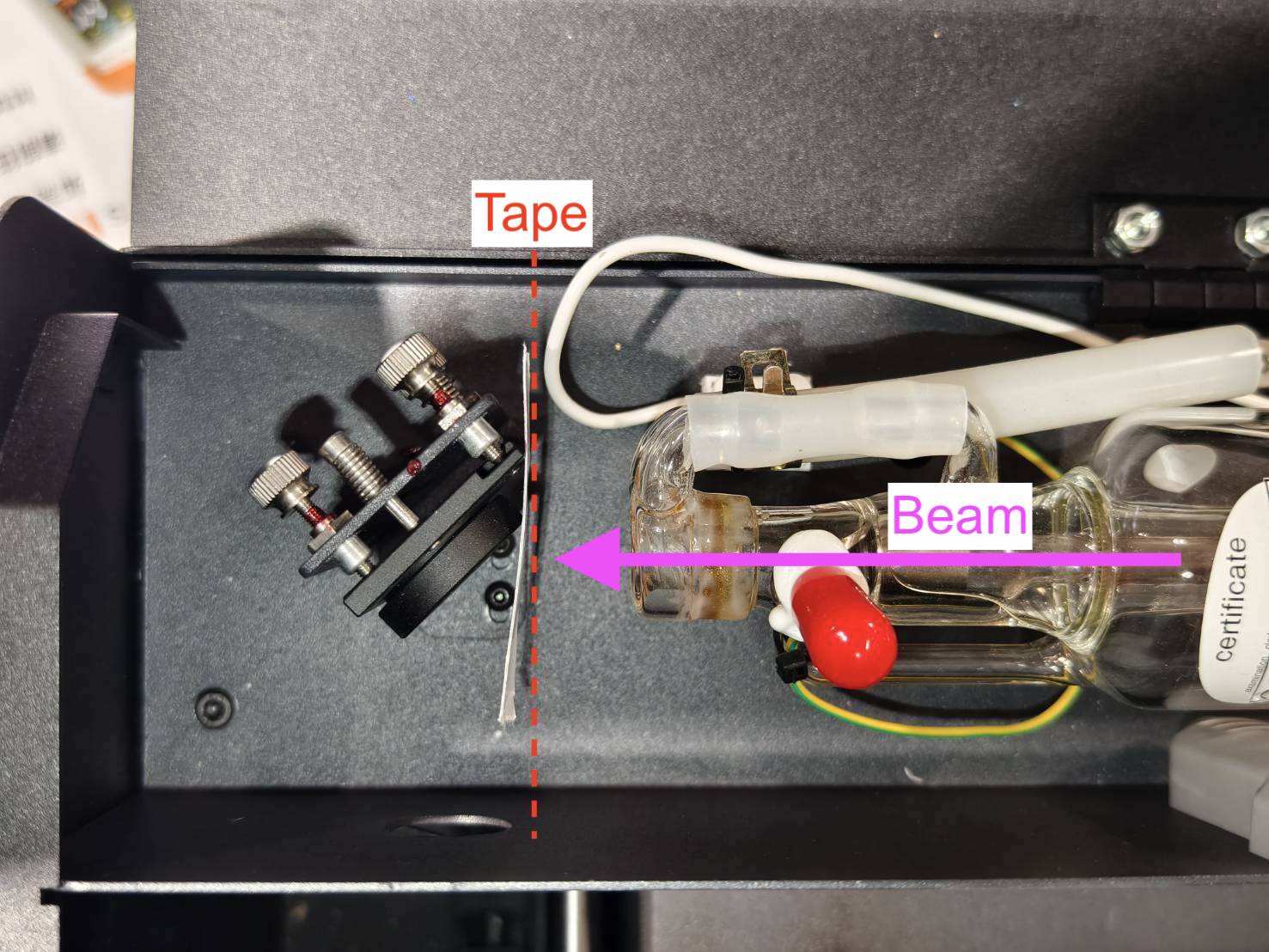

• Placer tapen på spejlet, så den har en vinkel på 90 grader mod strålen.




• Luk bagdækslet.


---

Trin 3.1

Lav 5 pulser, og kontroller, om tapen har et brændemærke på sig.
(Se venligst eksemplerne for at bestemme resultatet af tapen.)

A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand, og vent til homing-processen er færdig.

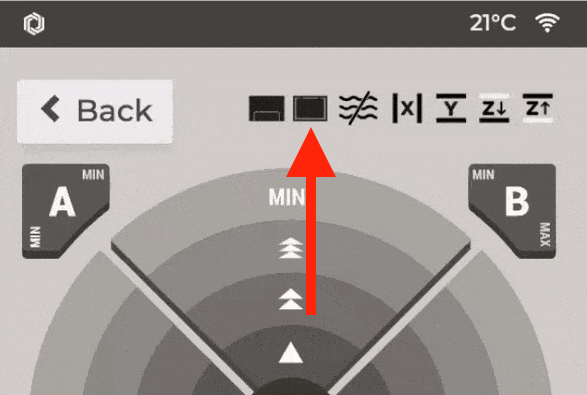

     (Sørg for, at dørikonet er lukket, ellers vil du ikke kunne lave en puls.)

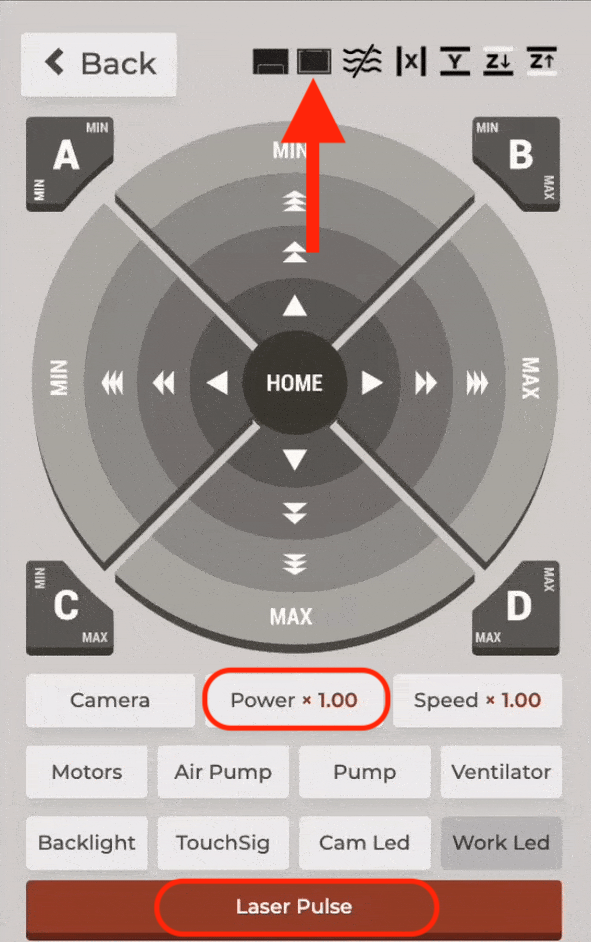

D. Find knappen Puls.
E. Et tryk = en puls, to tryk = to pulser osv.
F. Kontroller tapen
⚠︎ Lav altid pulser, når dørlåget er lukket.



Tape Resultat Eksempler

Godt Eksempel - Rund og Stærk	Dårligt Eksempel - Svag, Hul eller Ikke Rund



Afgør dit resultat og den næste handling, der skal tages:

Ja, det har et brændemærke, og resultatet er godt >> Laseroutput har ingen problemer >> Venligst Tjek OPA

Det har et brændemærke, men resultatet er dårligt >> Trin 3.2

Intet brændemærke overhovedet >> Trin 3.2

---

Trin 3.2

• Brug et nyt tape på det første spejl.



• Af sikkerhedsmæssige årsager bedes du indstille effektraten til x0.01 for at sikre, at der ikke er nogen pulser under din test.





• Dørsensoren er integreret i chassis LED-lysene. Se venligst videoenen nedenfor for at finde den.





• Dørsensoren vil have to LED-lys i rød, og de vil altid være TÆNDT.





• Placer kegleafstandsstykkerne (magneter) tæt på begge LED-lys. Lyset skal være "klarere", når det detekterer en magnet. Når begge LED'er detekterer magneter på samme tid, vil et dørlukket signal blive leveret til systemet, og ikonet på panelet vil blive ændret.





• Når du har placeret kegleafstandsstykkerne, bedes du lukke døren.




• Ændre effektrate-indstillingen tilbage til x1.00, sørg for at ikonet er lukket,
  og derefter lav 5 pulser. (Se venligst eksemplerne for at bestemme resultatet af tapen.)




Afgør dit resultat og den næste handling, der skal tages:

Ja, det har et brændemærke, og resultatet er godt >> Kontakt kundeservice Mulig årsag: Dørsensoren er defekt. magneten på døren er ikke stærk nok. (Mindre sandsynligt)

Det har et brændemærke, men resultatet er dårligt >> Trin 6

Intet brændemærke overhovedet >> Trin 4

---

Trin 4

• Sluk for maskinen.

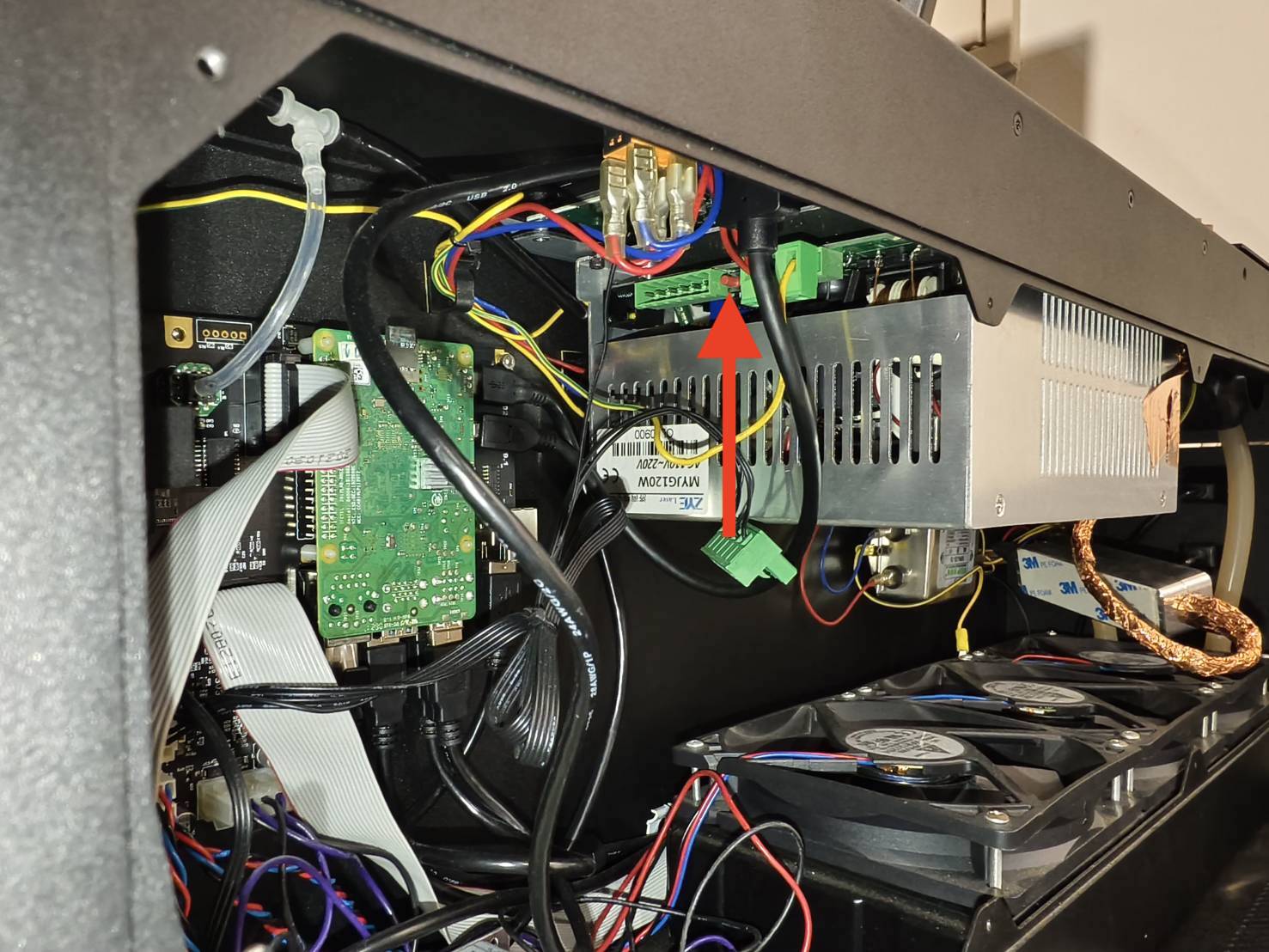

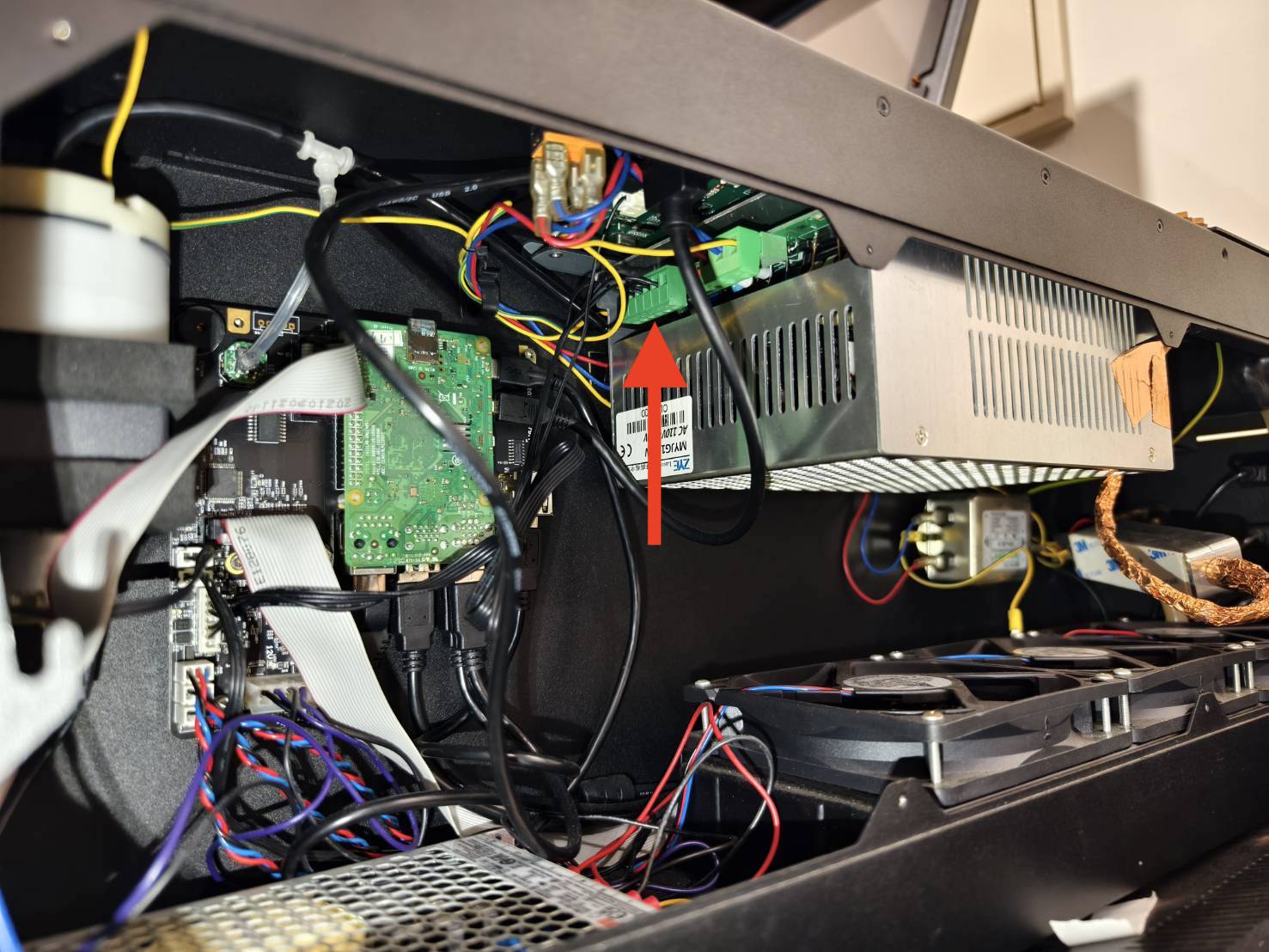

  Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere. (Se diagram hvis dit PCB-board ikke er det samme som på billedet.)

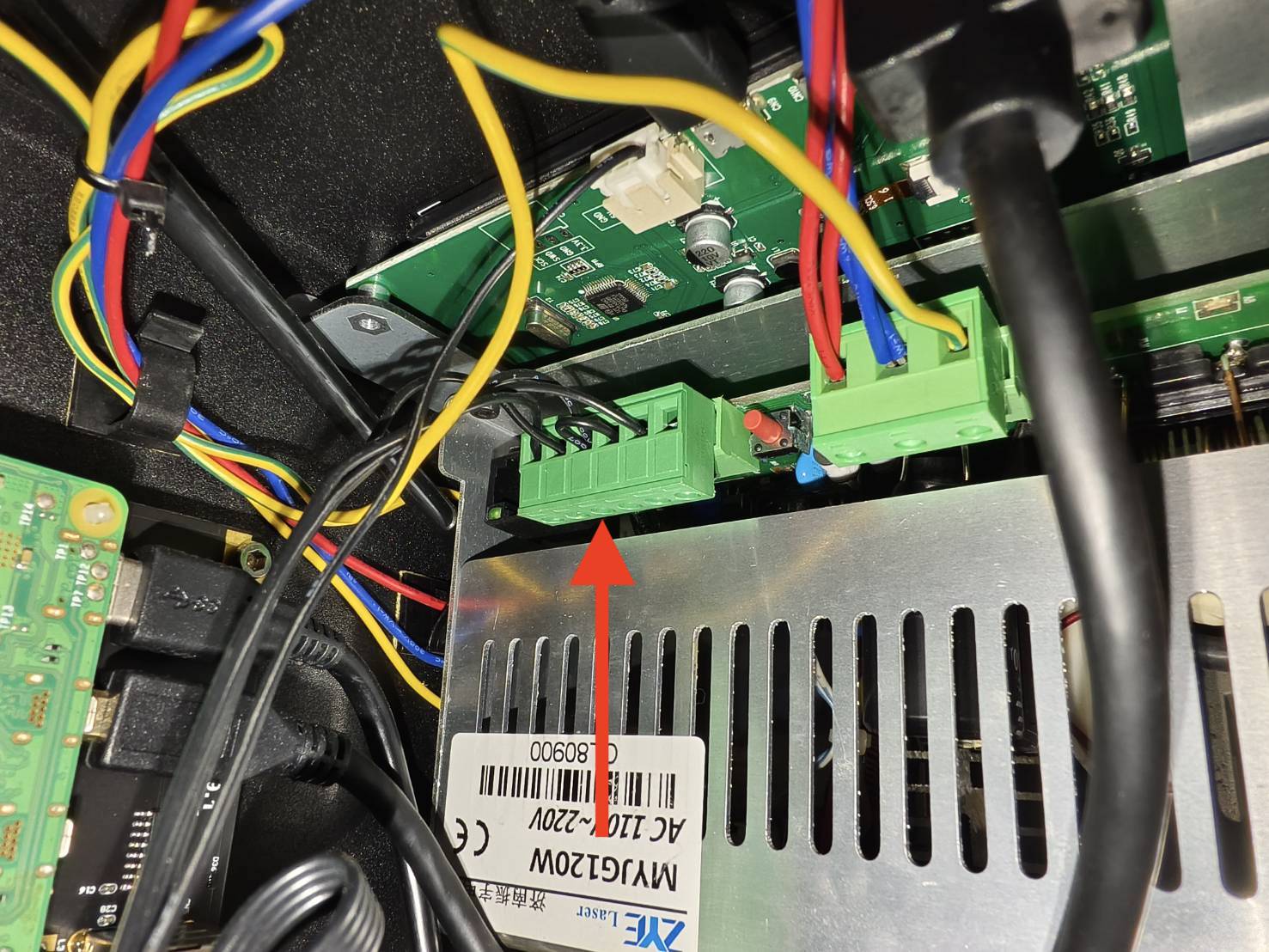

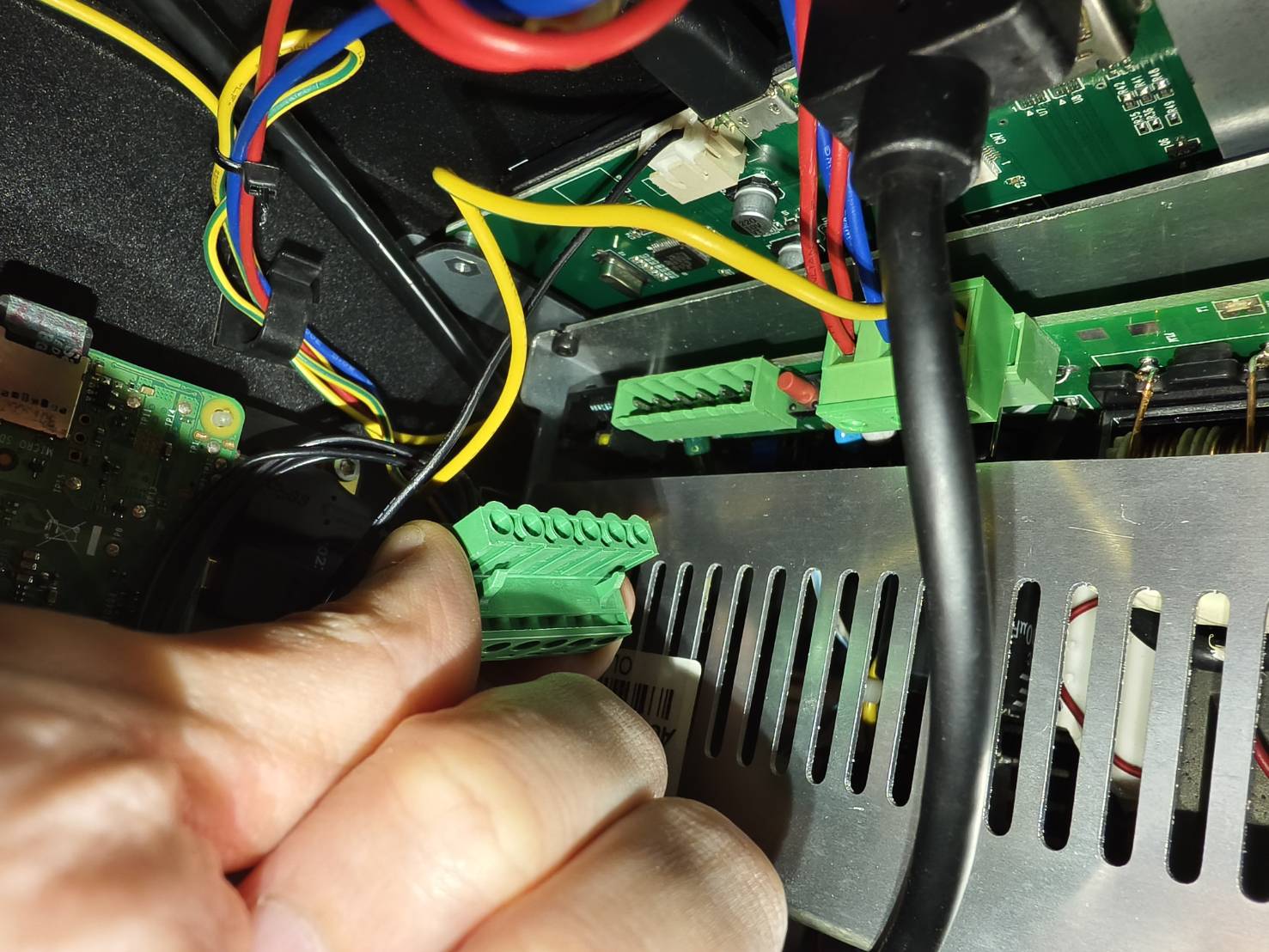

• Frakobl laserkontrolkablet på laserstrømforsyningen.






• Efter frakobling af kablet, gå til Trin 4.1.

---



Trin 4.1

Bær venligst gummihandsker før den næste handling.

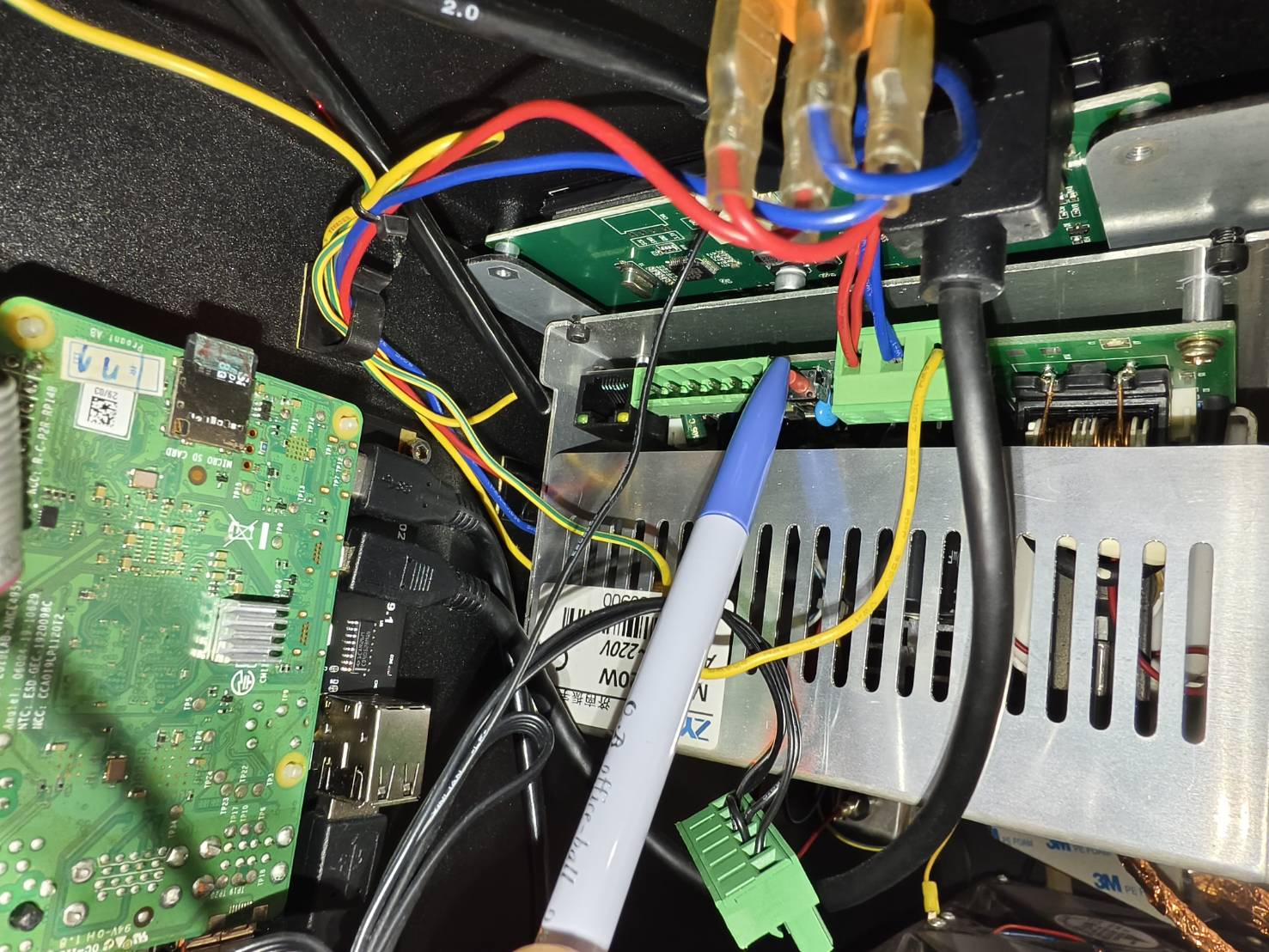

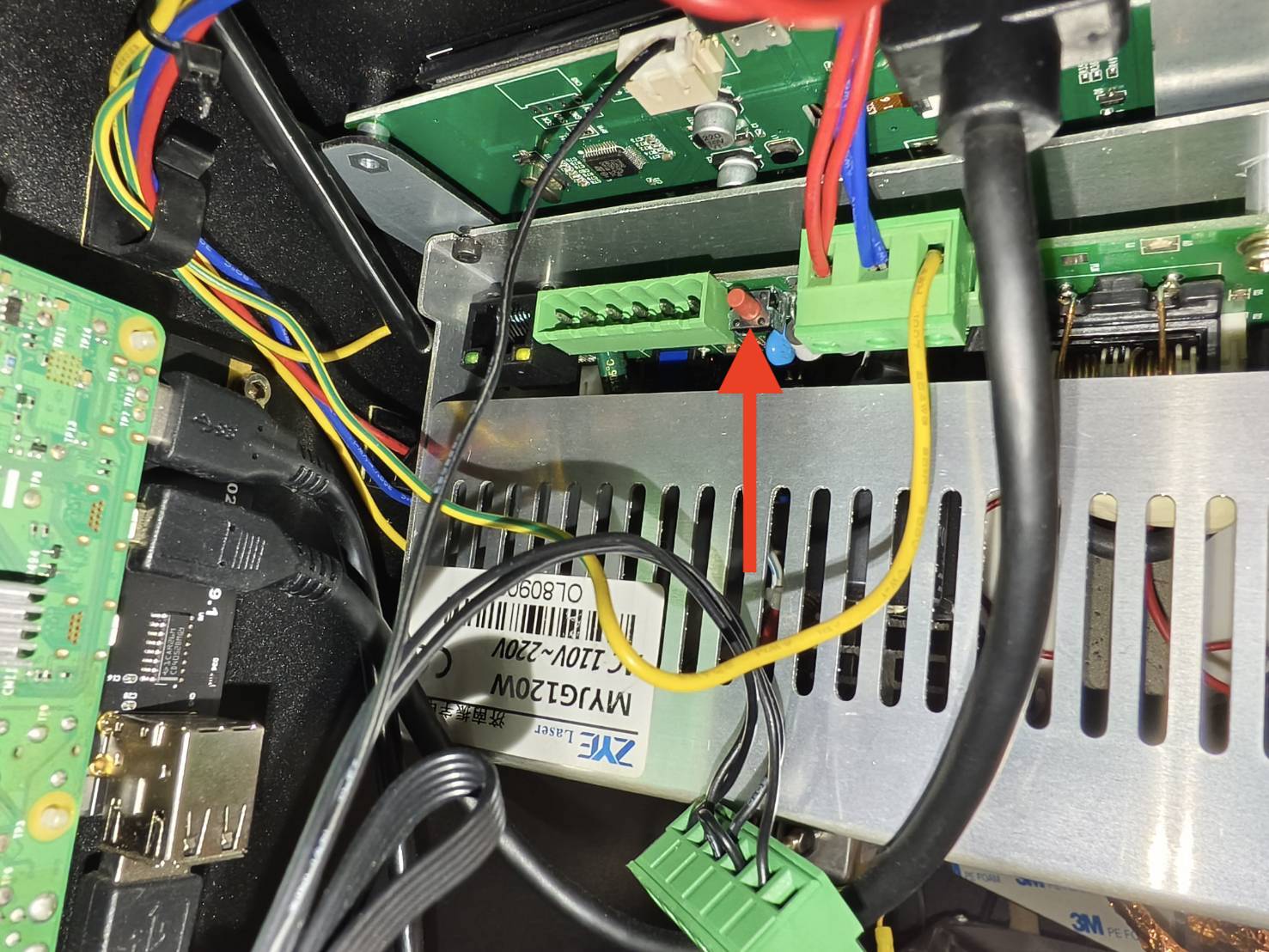

Tænd for maskinen. Tryk to gange på laserkraftknappen eller hold den nede i 1-2 sekunder med en pen eller blyant, og kontroller laserudgangen på tapen.
(Se venligst eksemplerne for at bestemme resultatet af tapen.)



Afgør dit resultat og den næste handling, der skal tages:

Ja, det har et brændemærke, og resultatet er godt >> Trin 5

Det har et brændemærke, men resultatet er dårligt >> Kontakt kundeservice Mulig årsag: Dit laserrør er fuldstændig nedslidt og skal udskiftes.

Intet brændemærke overhovedet >> Kontakt kundeservice Mulig årsag: Laserstrømforsyningen (PSU) har et problem og skal udskiftes Laserrøret har et problem og skal udskiftes

---



Trin 5

• Tilslut laserkontrolkablet igen.


• Tænd for maskinen og nulstil maskinen til fabriksindstillingerne.
  Se artiklen, 5-30 Nulstil til fabriksindstillinger.


• Efter nulstillingen skal du gå til Trin 5.1.

---

Trin 5.1

Brug et nyt 2-lags tape og lav 5 pulser for at se, om tapen har et brændemærke.
(Se venligst eksemplerne for at bestemme resultatet af tapen.)



Afgør dit resultat og den næste handling, der skal tages:

Ja, det har et brændemærke, og resultatet er godt >> Problem løst Mulig årsag: Firmware-problem

Det har et brændemærke, men resultatet er dårligt >> Trin 6

Intet brændemærke overhovedet >> Kontakt kundeservice Mulig årsag: Laserkontrolkablet er defekt Hovedkortet er defekt

---

Trin 6

• Brug et nyt 2-lags tape, og sæt det på det første spejl.


• Hæv effekthastigheden til x1.5 og lav 5 pulser for at se, om brændemærket bliver stærkere.
  (Se venligst eksemplerne for at bestemme resultatet af tapen.)




Afgør dit resultat og den næste handling, der skal tages:

Ja, det har et brændemærke, og resultatet er godt >> Din maskine kan stadig fungere Forslag: Hæv effekthastigheden og sænk hastigheden i hver opgave, indtil røret er fuldstændigt nedslidt. Mulig årsag: Dit laserrør er let nedslidt

Det har et brændemærke, men resultatet er dårligt >> Kontakt kundeservice Mulig årsag: Dit laserrør er fuldstændigt nedslidt og skal udskiftes

---



Kontakt kundesupport

Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

*De indsamlede oplysninger, såsom fotos eller videoener, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.



---
