Ansvarsfraskrivelse

For at bruge LightBurn til at styre beamo skal du downloade den officielle version af LightBurn-softwaren. Da LightBurn er tredjepartssoftware, kan FLUX ikke holdes ansvarlig for eventuelle tab forårsaget af dets brug.

Firmwaren på beamo har gennemgået forskellige tests, men det er stadig muligt, at nogle funktioner i LightBurn-softwaren ikke er kompatible med maskinen. Hvis der opstår fejl på grund af inkompatibilitet, bedes du følge instruktionerne i linket nedenfor for at rapportere problemet korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Før du begynder

1. Opdater venligst firmwaren til v4.2.1 eller nyere.

- Vælg "MASKINE → Opdater til den nyeste firmware" på beamo's panel.
- Du kan også opdatere firmwaren via Beam Studio
Download firmwaren fra det officielle websted. Klik derefter på "Maskine → Opdater firmware" Derefter opdateres maskinens firmware til den valgte version ved at vælge firmwarefilen på computeren.

2. Download denne konfigurationsfil: beamo_Preset

Bemærk: Den konfigurationsfil, vi har leveret, indeholder GCode og Baud rate-indstillinger. Hvis du ikke bruger konfigurationsfilen, skal du konfigurere det separat i "Enhedsindstillinger". (Se venligst denne artikel for flere detaljer)

LightBurn-indstillinger

For at downloade LightBurn, klik her.

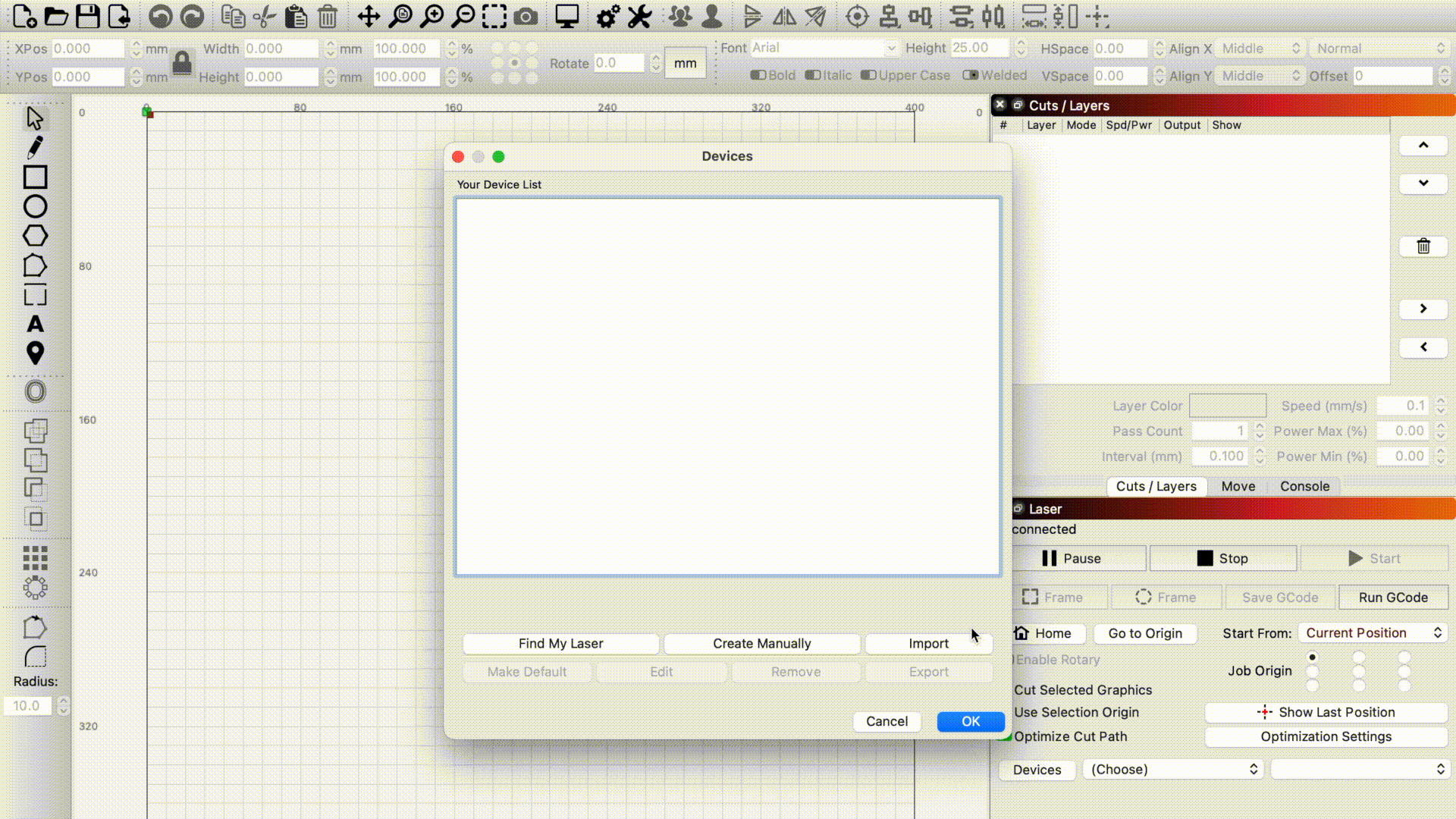

1. Åbn LightBurn og klik på "Enheder" i Laser -fanen.

2. Klik på "Importer" for at importere den fil, beamo_Preset du har downloadet.

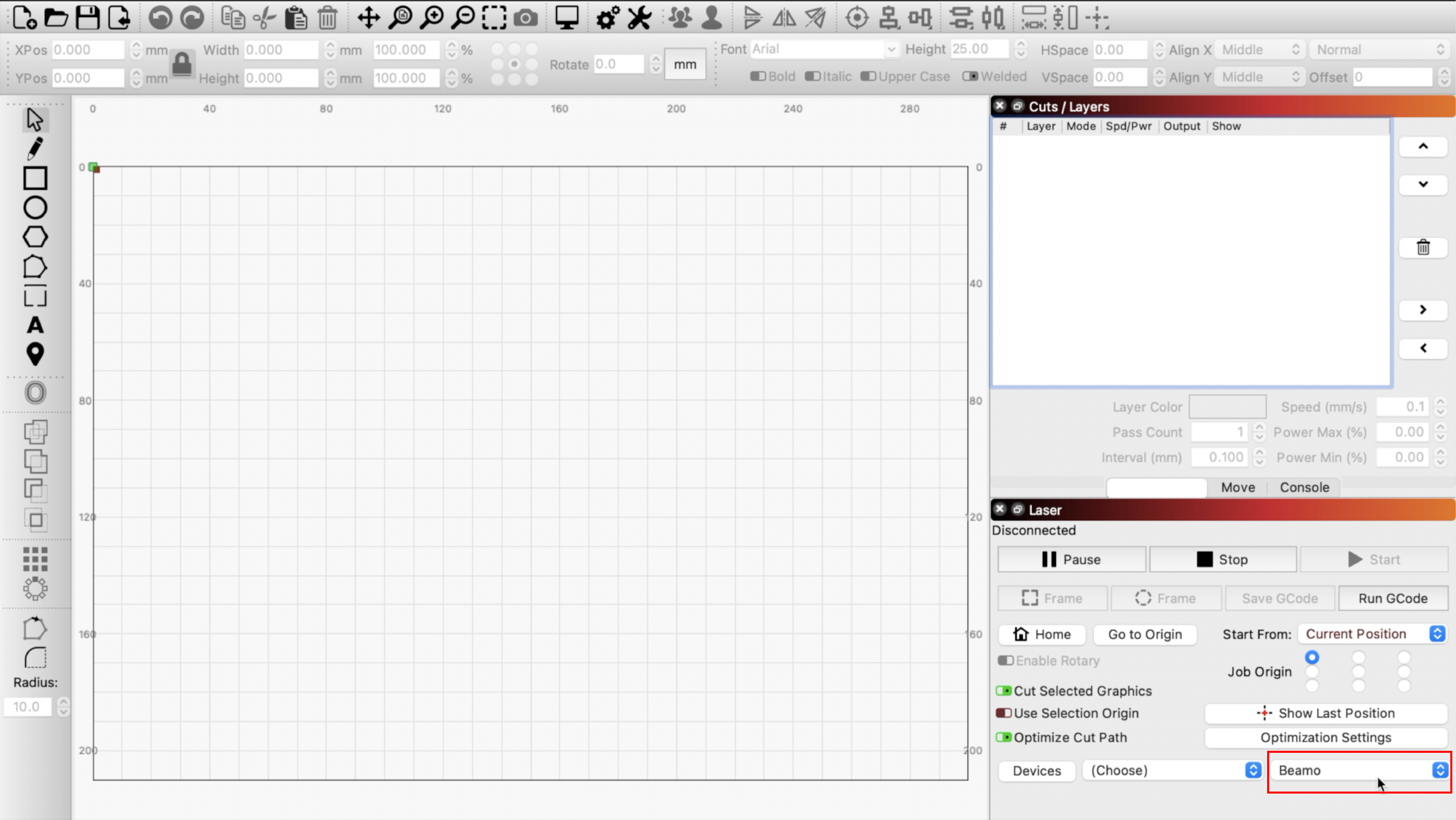

3. Følgende enhedsoplysninger vil blive vist, når filen er blevet importeret med succes.

Forbind din computer til maskinen med LightBurn Bridge-kablet

1. Sæt LightBurn-kablet i USB-porten på siden af maskinen.

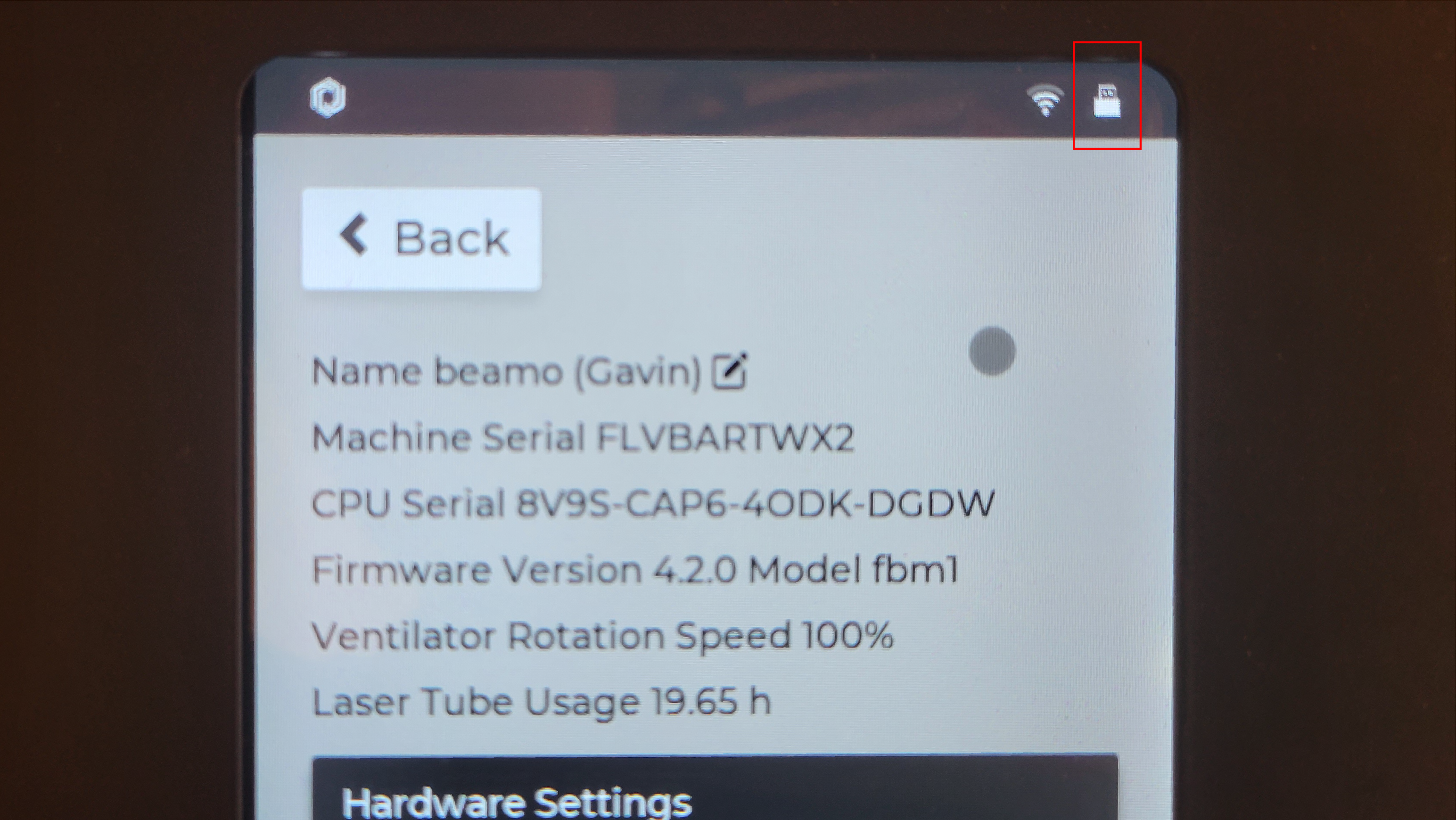

（USB-ikonet vil vises øverst til højre på maskinens panel for at indikere, at der er oprettet en vellykket forbindelse.)

2. Sæt den anden ende af LightBurn Bridge-kablet i computeren.

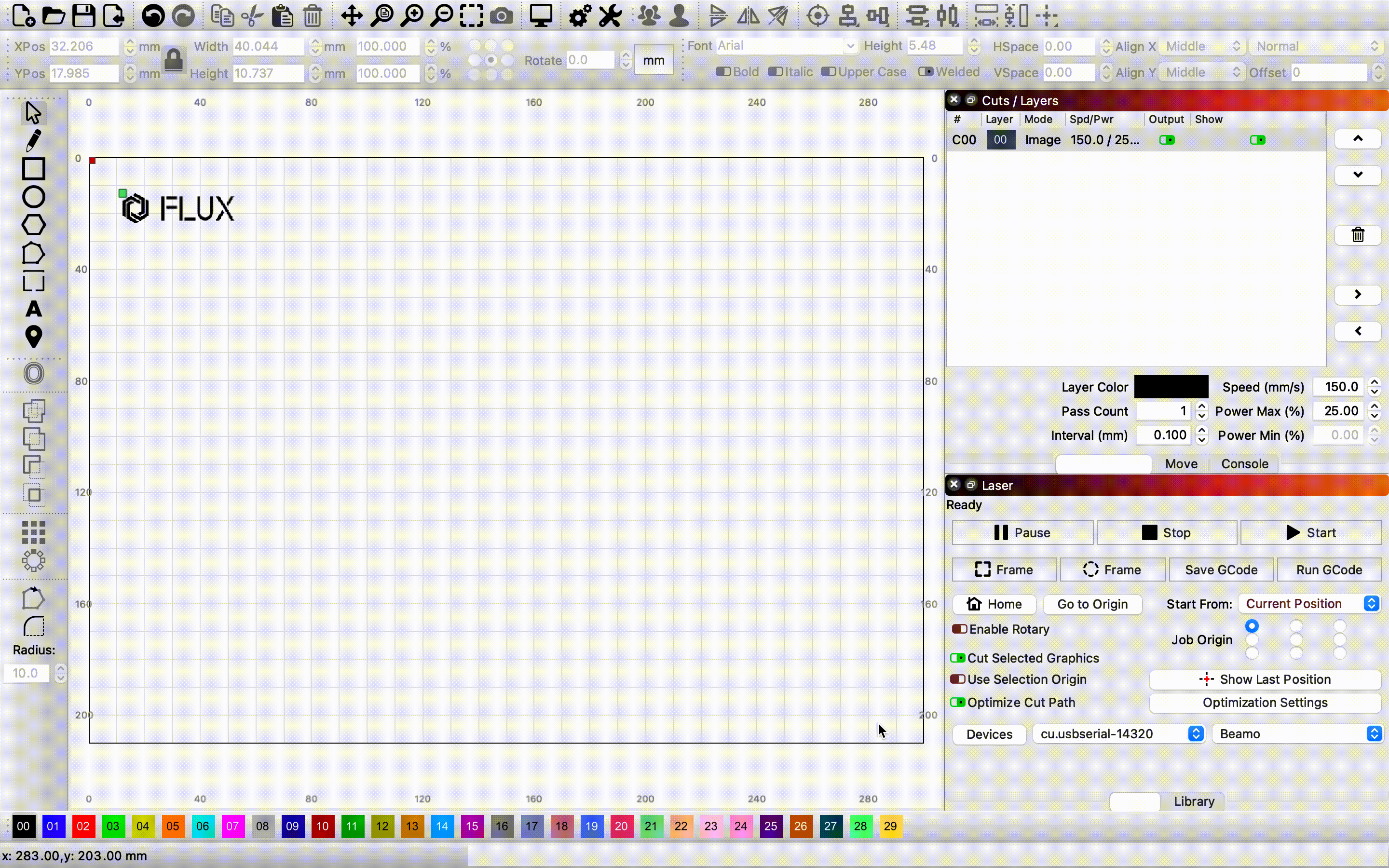

3. Vælg det korrekte USB-portnavn. Valg af den forkerte port vil resultere i en mislykket forbindelse. Du skal muligvis prøve forskellige porte. Hvis forbindelsen lykkes, vil følgende oplysninger blive vist i Konsol-fanen.

Homing-test

Hvis computeren er forbundet korrekt til maskinen, vil maskinen automatisk starte homing. Hvis ikke, klik venligst på home-knappen for at afgøre, om homing-funktionen virker.

Start betjening

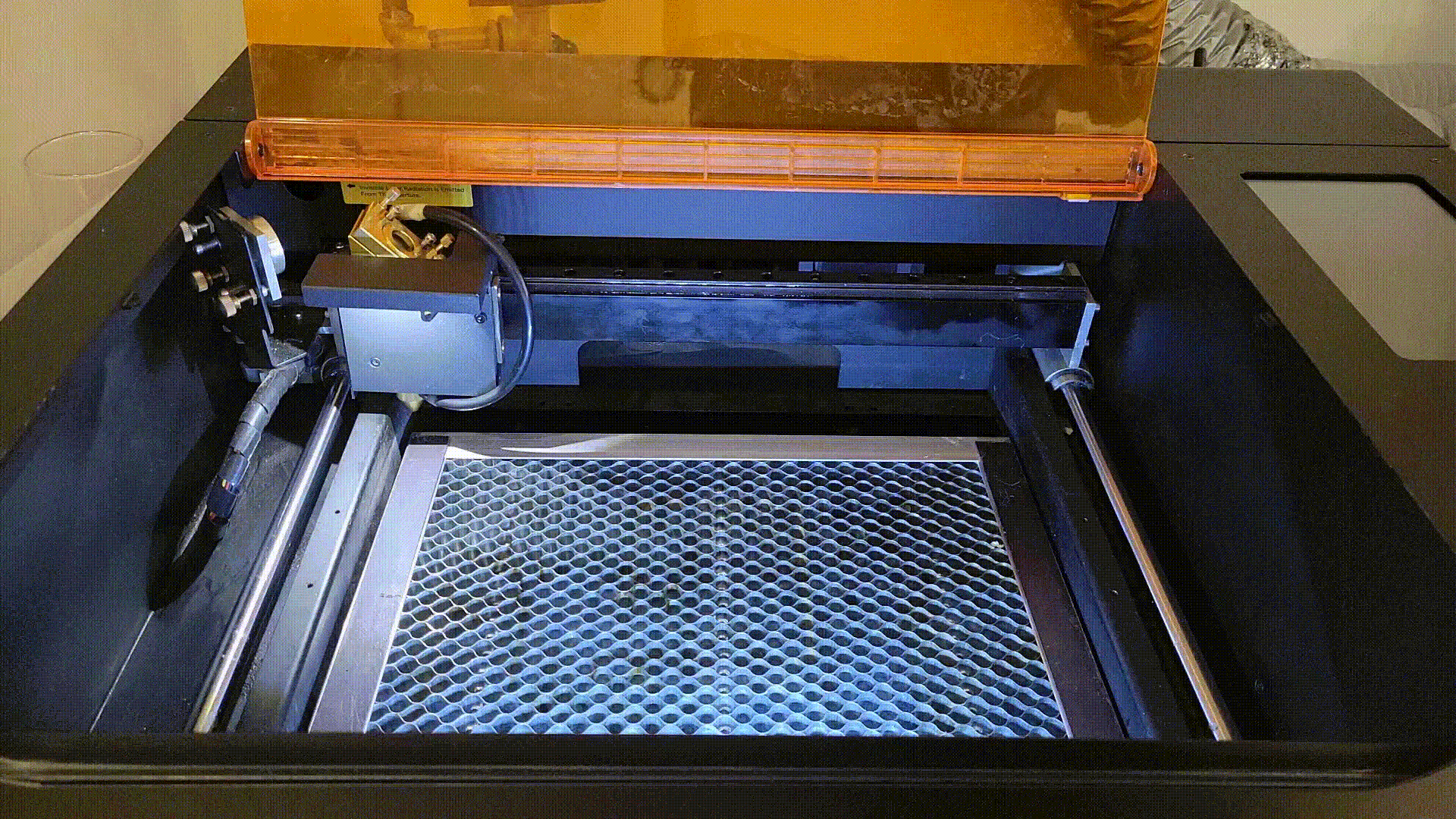

1. Placer materialeet i maskinen

2. Fokusering

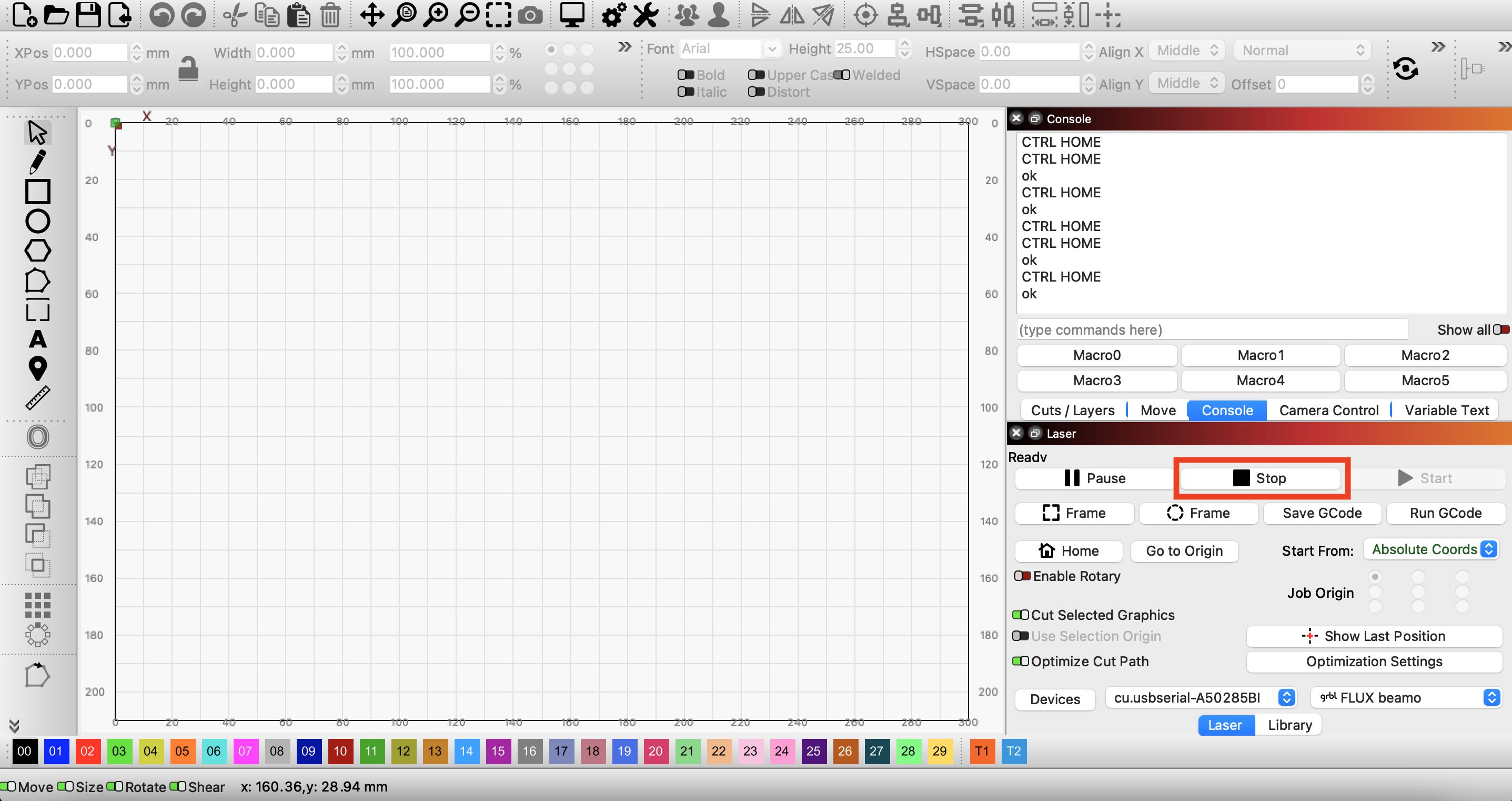

- Klik på "Stop" knappen i "Laser" panelet for at frigøre motoren.

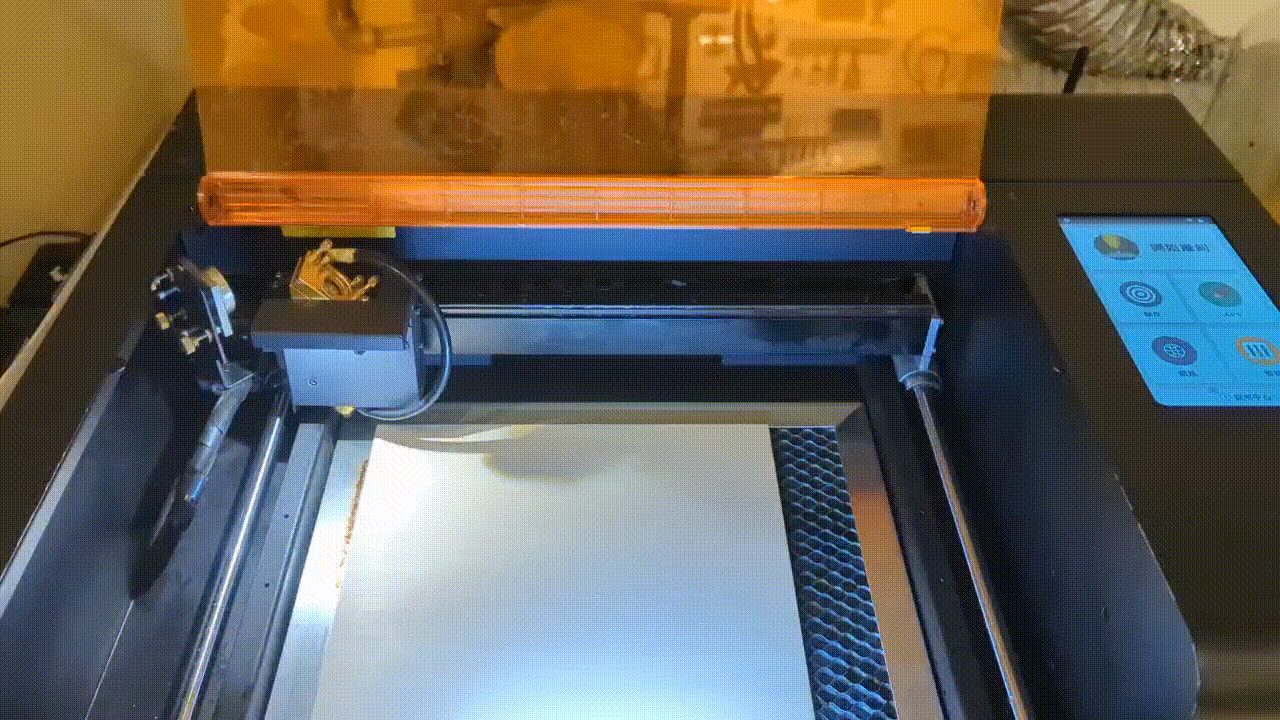

- Flyt laserhovedet hen over materialeet.

- Juster fokus
Der er to måder at justere fokus på beamo, afhængigt af om det er en standardmodel eller en model med autofokus-tilbehør. Følg venligst denne artikel for at betjene. (Sørg for, at fokusafstanden er korrekt indstillet før hver graverings-/skæreoperation.)

Bemærk:

• Sørg for, at maskinen automatisk frigiver motoren inden for 3 minutter under LightBurn-styring. Hvis motoren er låst i længere tid, kan det beskadige maskinen. (Klik på "Stop" knappen i "Laser" panelet for at frigøre motoren)
• Efter at have frigjort motoren, hvis du har flyttet laserhovedet, skal du huske at trykke på "Home" for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.

3. Importer en fil til LightBurn

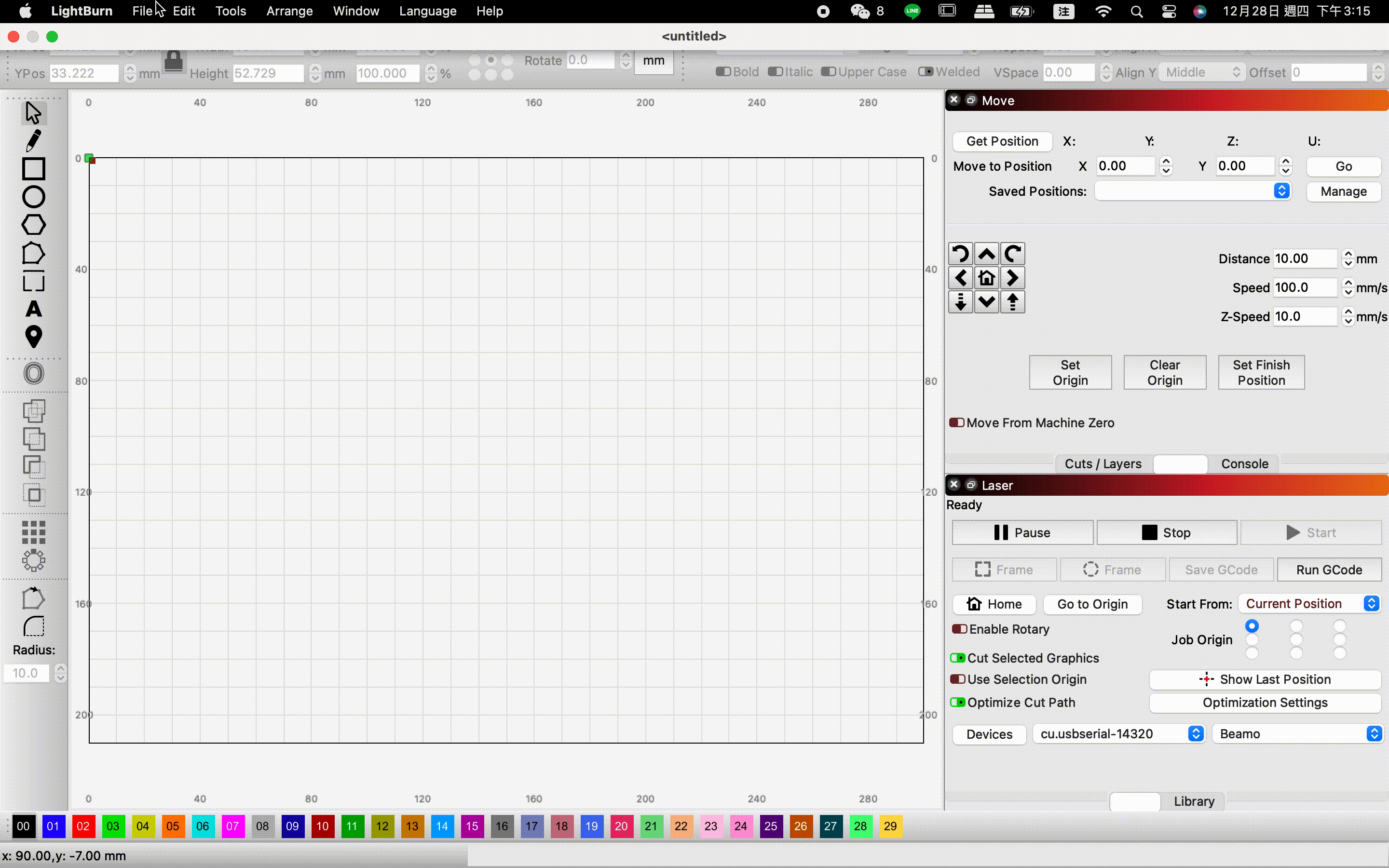

Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

4. Indstil parametrene

Klik på et mønster eller lag, og indstil parametrene i nederste højre hjørne af Cuts / Layers -fanen.

5. Aktiver "Overscanning" effekten

- Hvis laget er indstillet til "Udfyld, Udfyld + linje, Billede eller Offset-udfyldning" tilstand, anbefaler vi at aktivere "Overscanning" funktionen.

- Dobbeltklik på et lag for at åbne "Skæreindstillingsredigering". Aktiver Overscanning-effekten og indtast procentværdien.

Bemærk: Parameterindstillinger varierer for hver hastighed og materialee. Se venligst "Anbefalede indstillinger for materialeeparametre" i bunden af denne artikel.

6. Indstil startpositionen

Vælg "Absolutte koordinater" i rullemenuen "Start fra" i Laser -fanen.

Bemærk: Brugen af "Absolutte koordinater" er meget lig Beam Studio, så vi anbefaler det kraftigt til brugere med erfaring i Beam Studio.

Absolutte koordinater

Hovedredigeringsvinduet, du ser, repræsenterer din maskines arbejdsområde. Alt, hvad du placerer i dette område, vil blive skåret på det tilsvarende sted på din maskine.

7. Klik på "Home" i laserpanelet.

Efter at have frigjort motoren, hvis du har flyttet laserhovedet, skal du huske at trykke på "Home" for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.

8. Forhåndsvisning af arbejdsområde

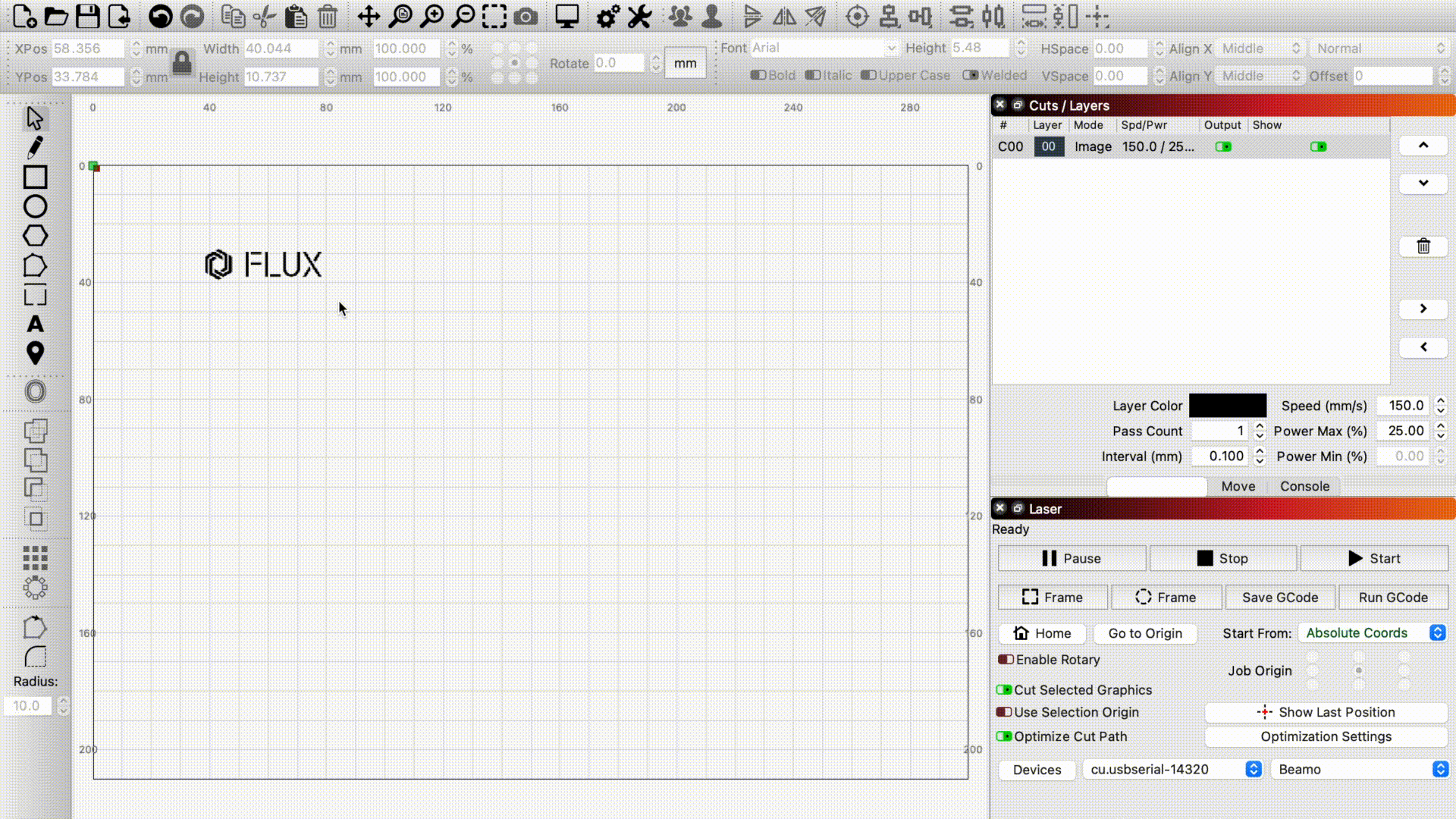

Vælg det billede, du vil forhåndsvise, og klik på "Ramme" for at se, om mønsteret vil blive graveret i den forventede position.

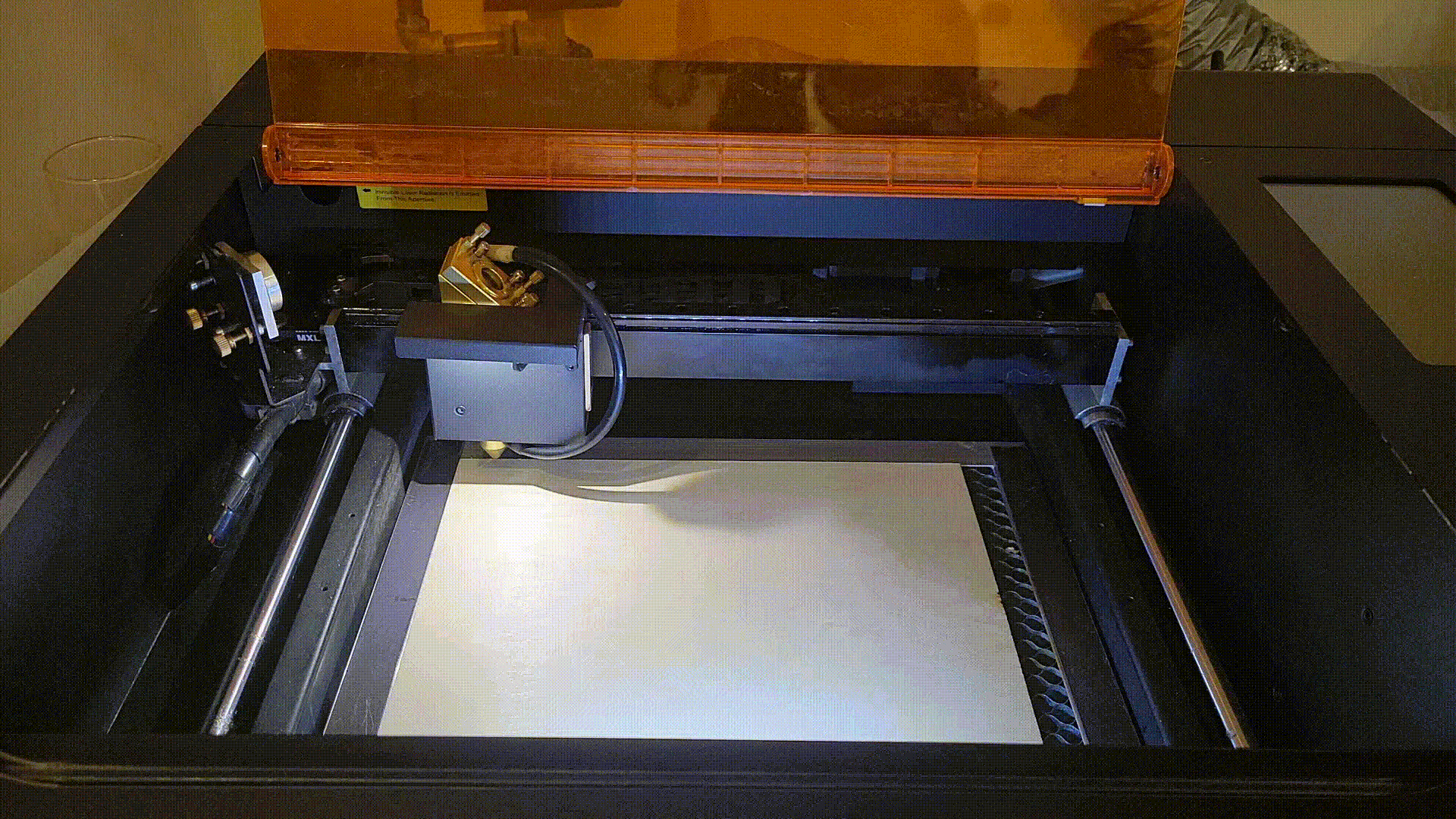

9. Luk lågen

10. Klik på "Home" og send jobbet

Vælg billedet, og klik på "Start" i Laser for at sende jobbet.

Bemærk: Hvis du fjerner kablet, mens projektet kører, vil det stoppe operationen. Sørg for, at kablet er sikkert tilsluttet under udførelsen af jobbet.

11. Graveringsresultater

Bemærk: Hvis graveringsresultatet er sløret, utydeligt eller lyst i farven, bør du kontrollere, om laserhovedet er fokuseret korrekt.

____________________________________________________________________________________

Ud over absolutte koordinater er der andre muligheder for at fortælle LightBurn, hvordan mønsteret skal placeres inden for maskinens arbejdsområde.

Aktuel position

Jobbet skærer/graverer ud fra laserhovedets aktuelle position.

Joboprindelse

Indstilling "Joboprindelse" vil fortælle LightBurn, hvordan jobbet skal placeres i forhold til laseren.

(Den grønne "Joboprindelse"-indikator, der vises i hovedredigeringsvinduet, flytter sig, når du ændrer dine indstillinger.)

____________________________________________________________________________________

Anbefalede indstillinger for materialeeparametre

beamo

____________________________________________________________________________________

Rotationsgravering

Følg venligst LightBurn Bridge-kabel - beamo rotationsmodul 1.0 for at betjene.
