LightBurn Bridge-kabel - beamo rotationsmodul

Før du begynder

Installer rotationsmodulet 1.0

For at installere rotationsmodulet 1.0, følg venligst denne vejledning.

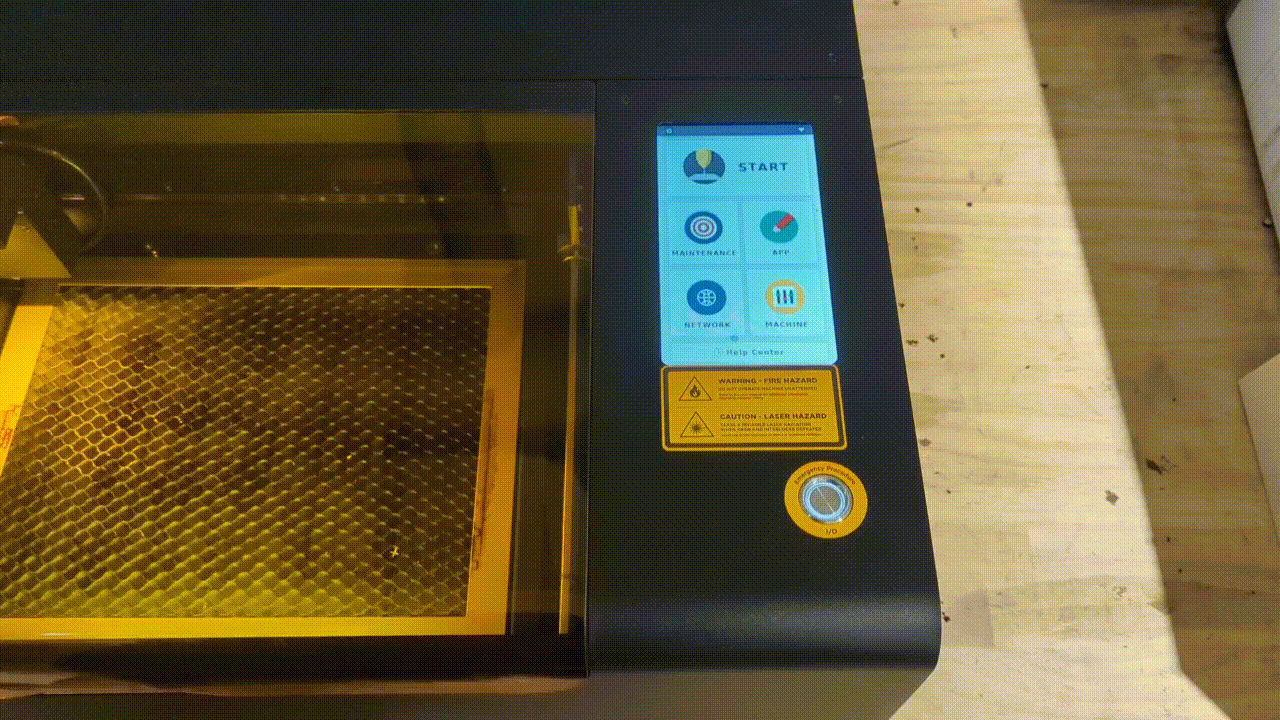

Bemærk: Sluk maskinen, før du installerer rotationsmodulet.

LightBurn-indstillinger

1. Importer konfigurationsfilen, og forbind din computer til maskinen med LightBurn Bridge-kablet. Se LightBurn Bridge-kabel - beamo for flere detaljer.

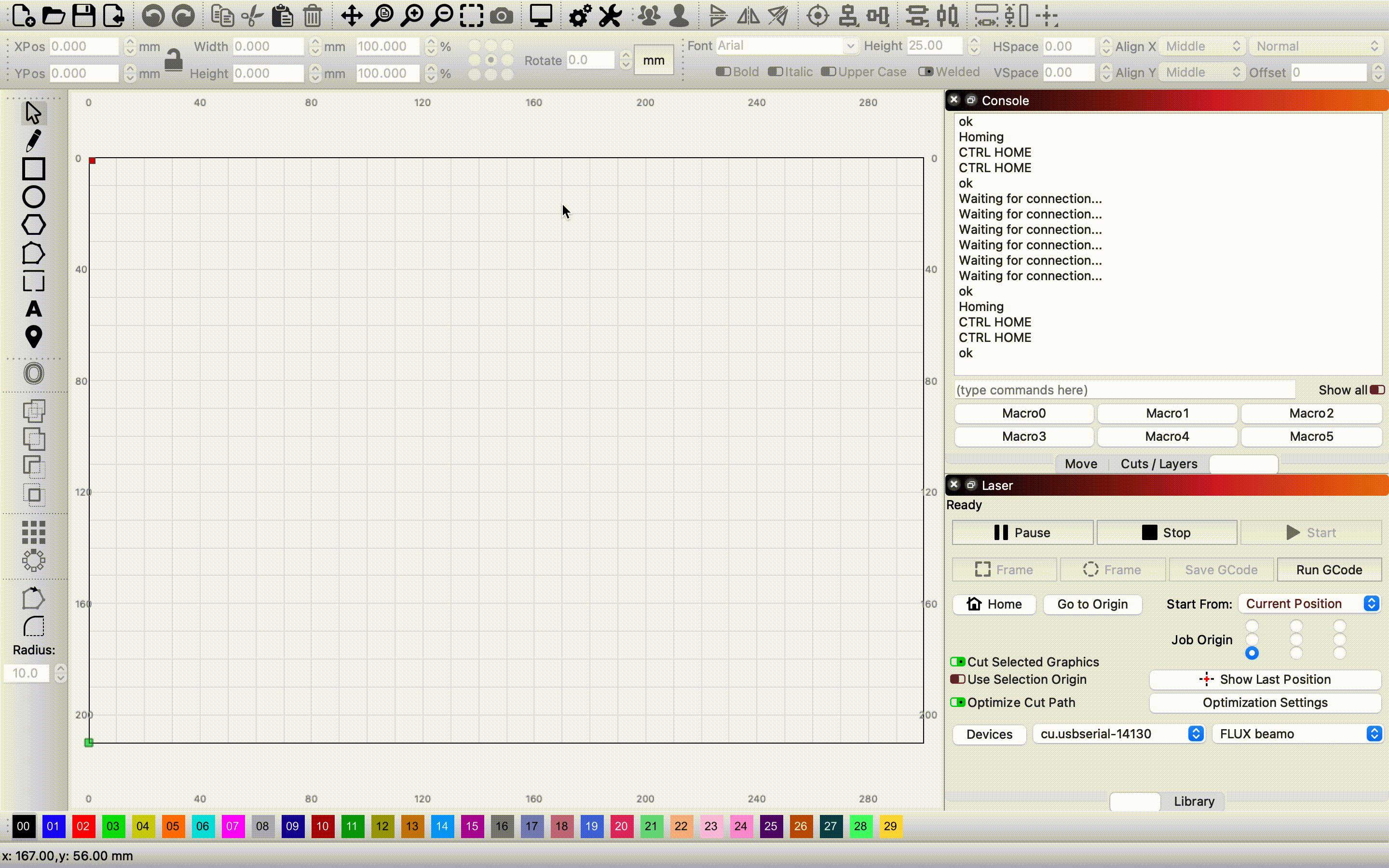

2. Åbn LightBurn, og klik på "Enheder" under fanen Laser . ➡️ Aktivér "Vis rotationsaktivering i hovedvinduet" i indstillingsvinduet, der vises, og klik på "OK".

3. Tænd for "Aktiver rotationsmodul" på højre sidepanel.

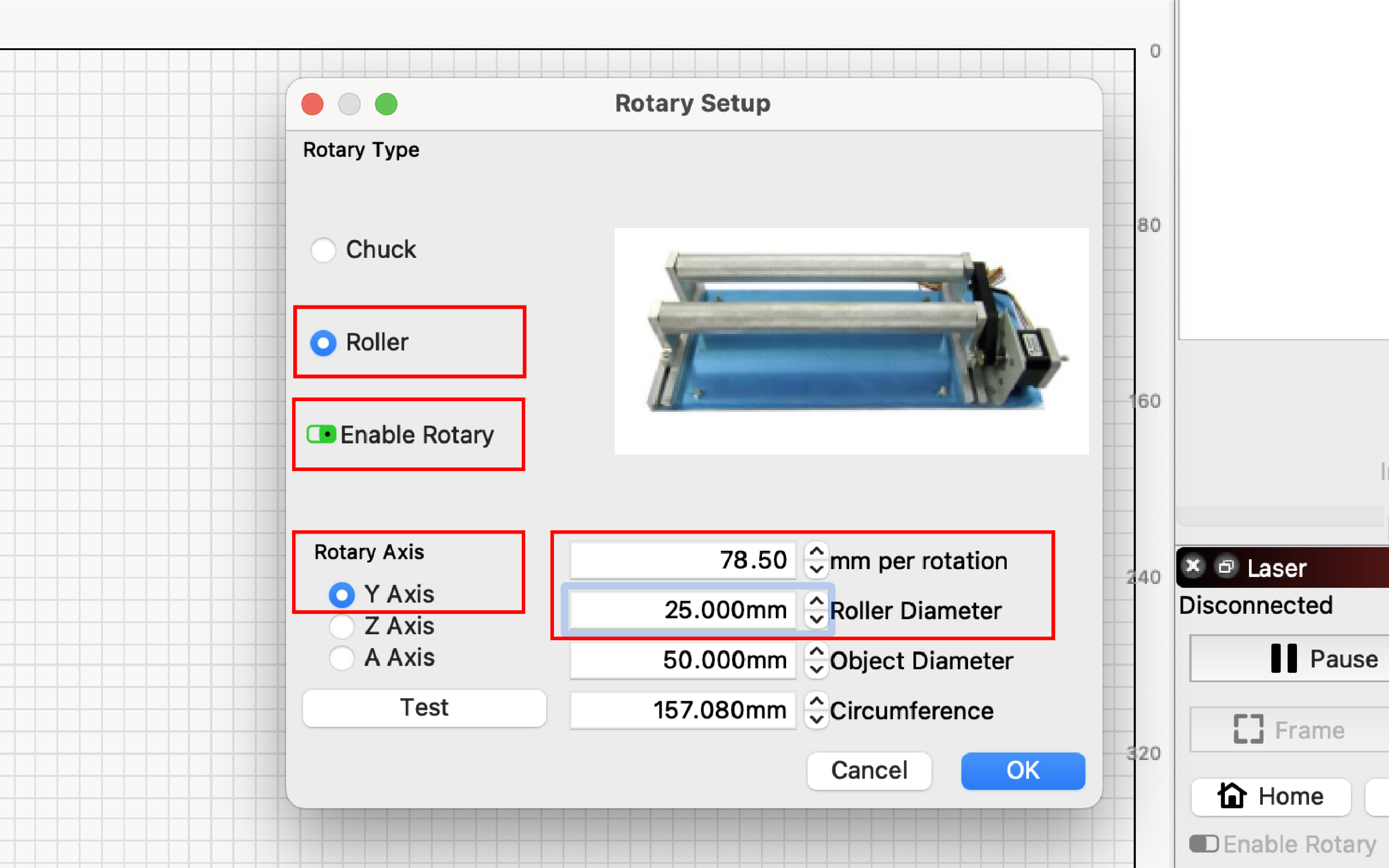

4. Vælg "Værktøjer" ➡️ "Rotationsopsætning". Indstil derefter parametrene for rotationsmodulet som følger, og klik på "OK".

Start operation

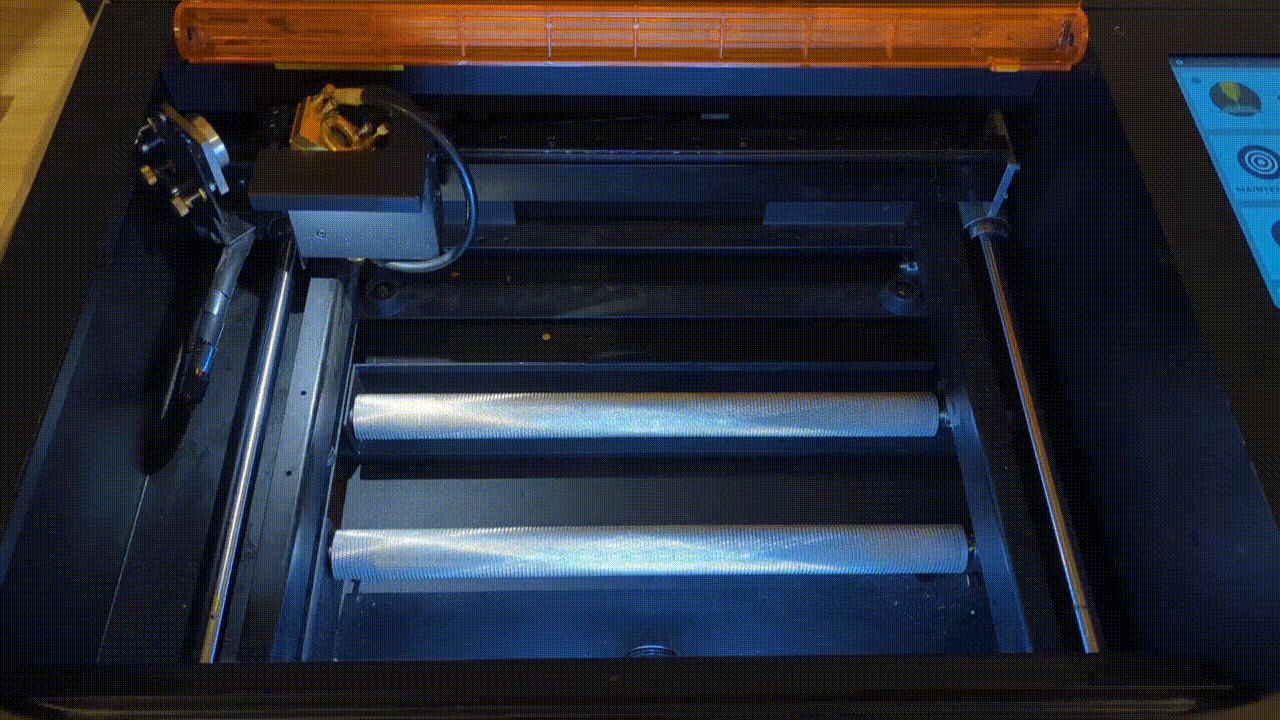

1. Placer materialet inde i maskinen

2. Fokusering

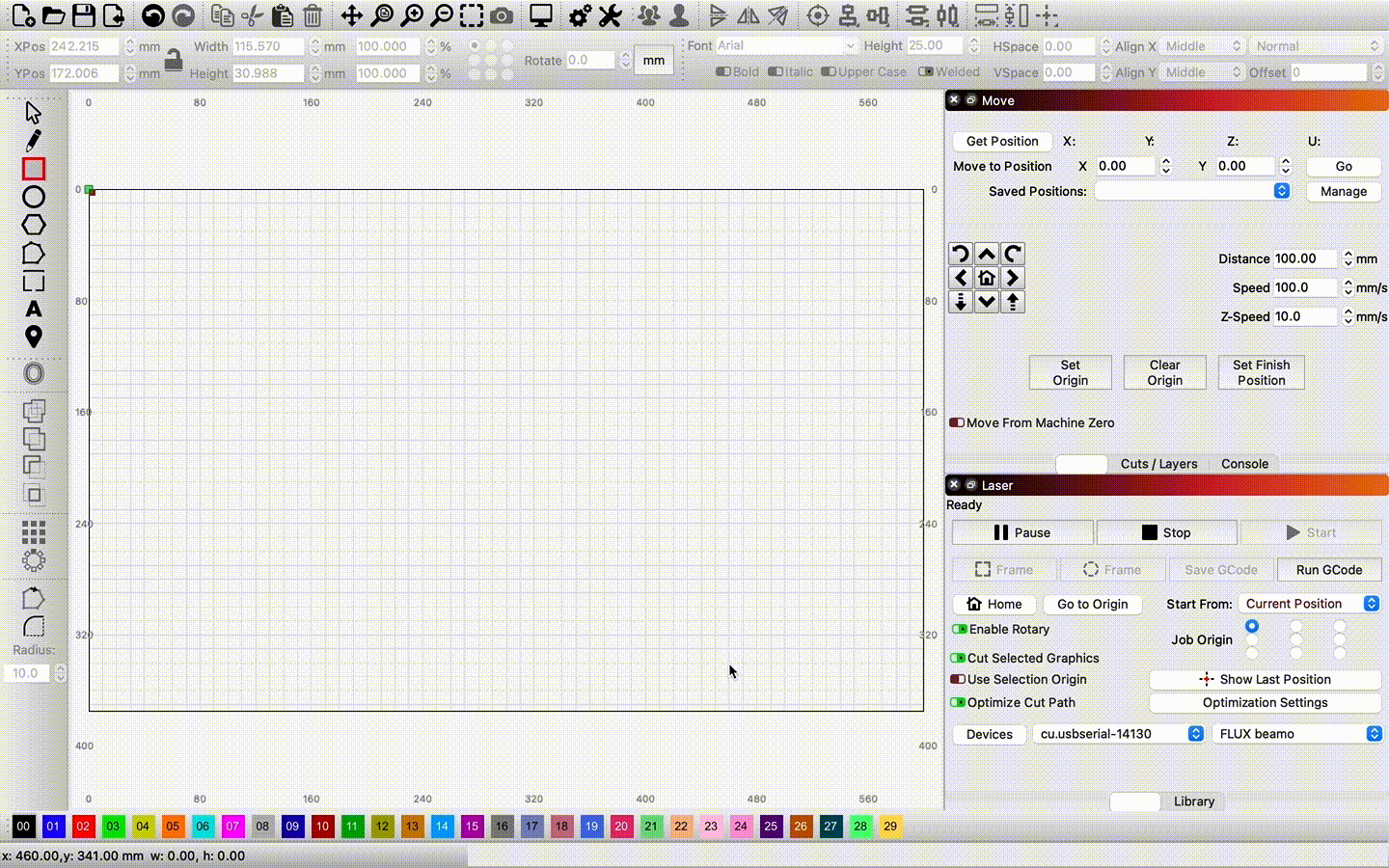

- Indtast "B34" i "Konsol" panelet for at frigøre motoren.

- Flyt laserhovedet hen over materialet.

- Juster fokus
Der er to måder at justere fokus på beamo, afhængigt af om det er en standardmodel eller en model med autofokus-tilbehør. Følg venligst denne vejledning for at betjene. (Sørg for, at afstanden er korrekt indstillet før hver graverings-/skæreoperation.)

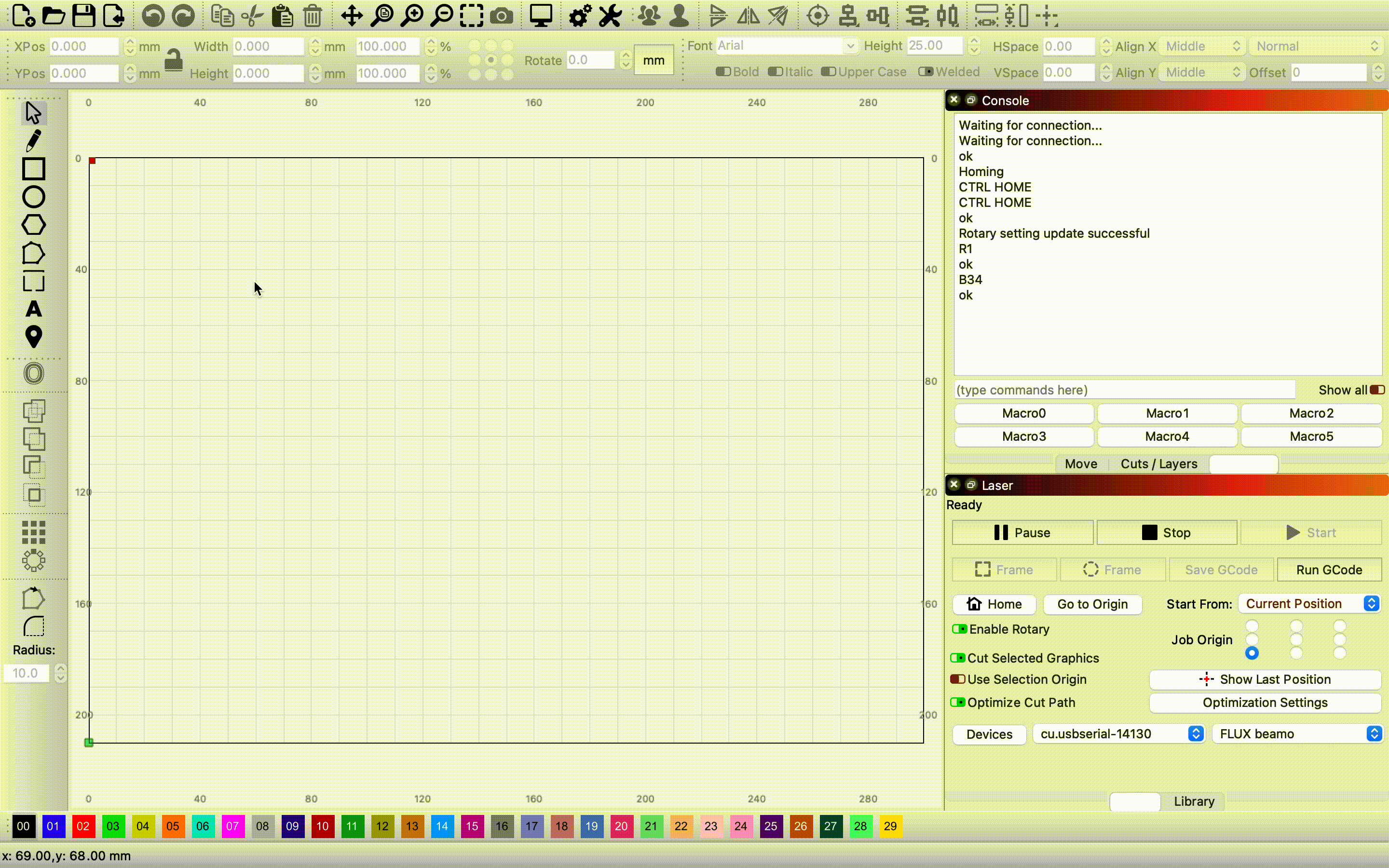

3. Importer en fil til LightBurn

Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

4. Indstil graveringsparametrene

Klik på objektet i laget, og indstil parametrene i nederste højre hjørne af Cuts / Layers .

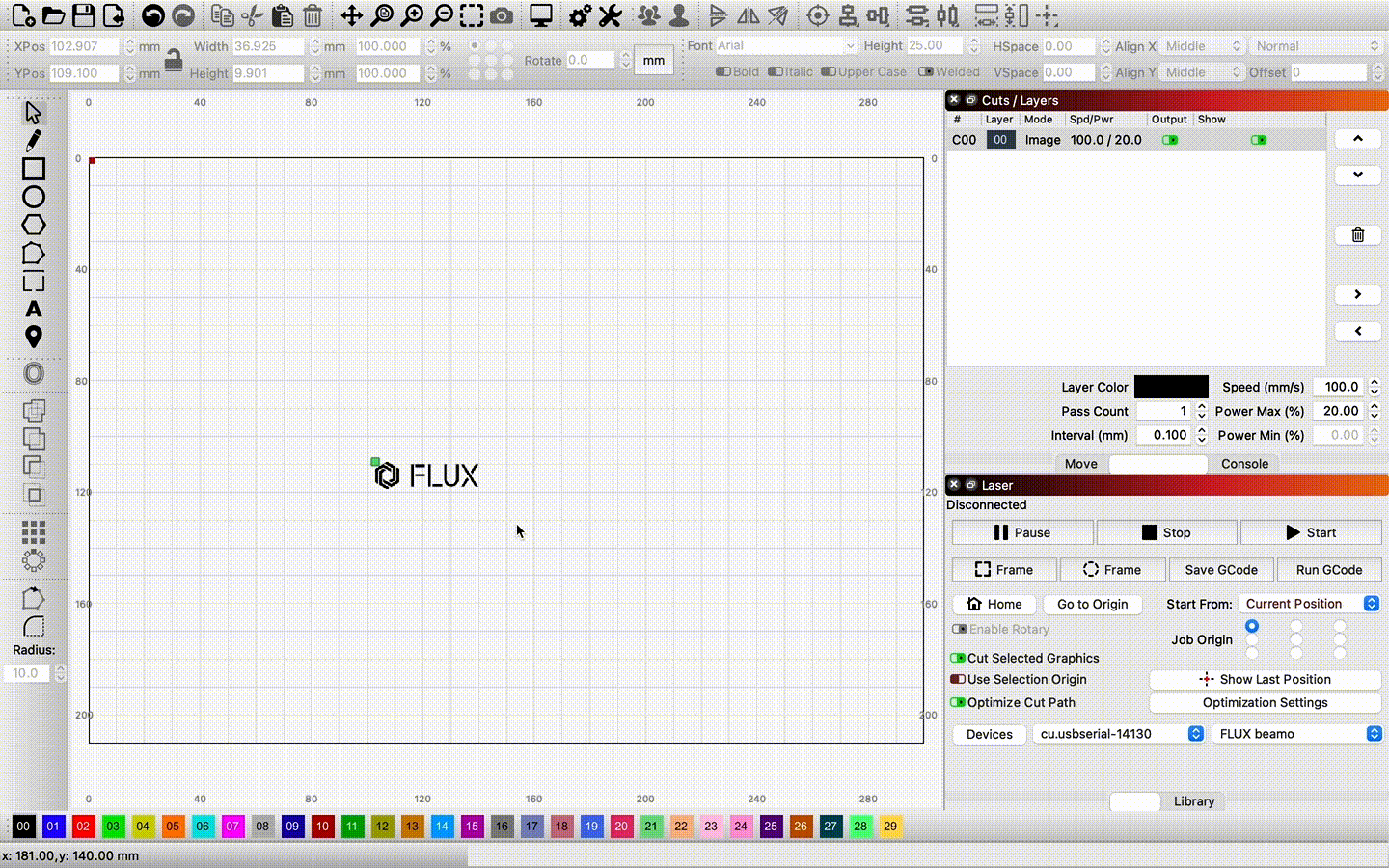

5. Aktiver "Overscanning"-effekten

- Hvis laget er indstillet til "Udfyldning, Udfyldning + Linje, Billede, Forskudt Udfyldning" tilstand, anbefaler vi, at du aktiverer "Overscanning" funktionen.

- Dobbeltklik på et lag for at åbne "Skæreindstillingsredigering". Aktiver Overscanning-effekten og indtast procentsatsen.

Bemærk: Parameterindstillinger varierer for hver hastighed og materiale, se venligst "Anbefalede indstillinger for materialeparametre" i bunden af denne artikel.

6. Indstil startpositionen

Vælg "Aktuel position" i rullemenuen "Start fra" under fanen Laser .

Bemærk: Da LightBurn ikke understøtter kameraets forhåndsvisningsfunktion til justering, anbefales det at indstille "Start fra" til "Aktuel position".

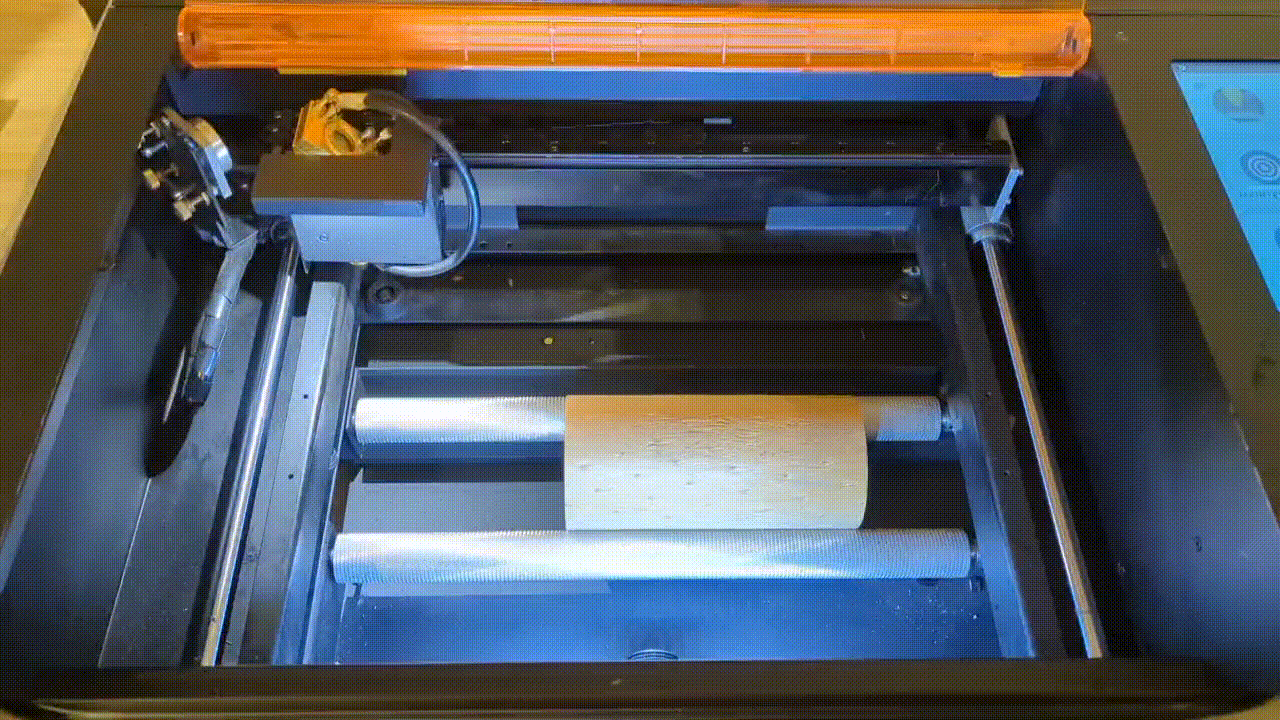

7. Flyt laserhovedet til den ønskede graveringposition.

Indtast "B34" i "Konsol" vinduet for at løsne motoren, og flyt derefter laserhovedet til den ønskede graveringposition.

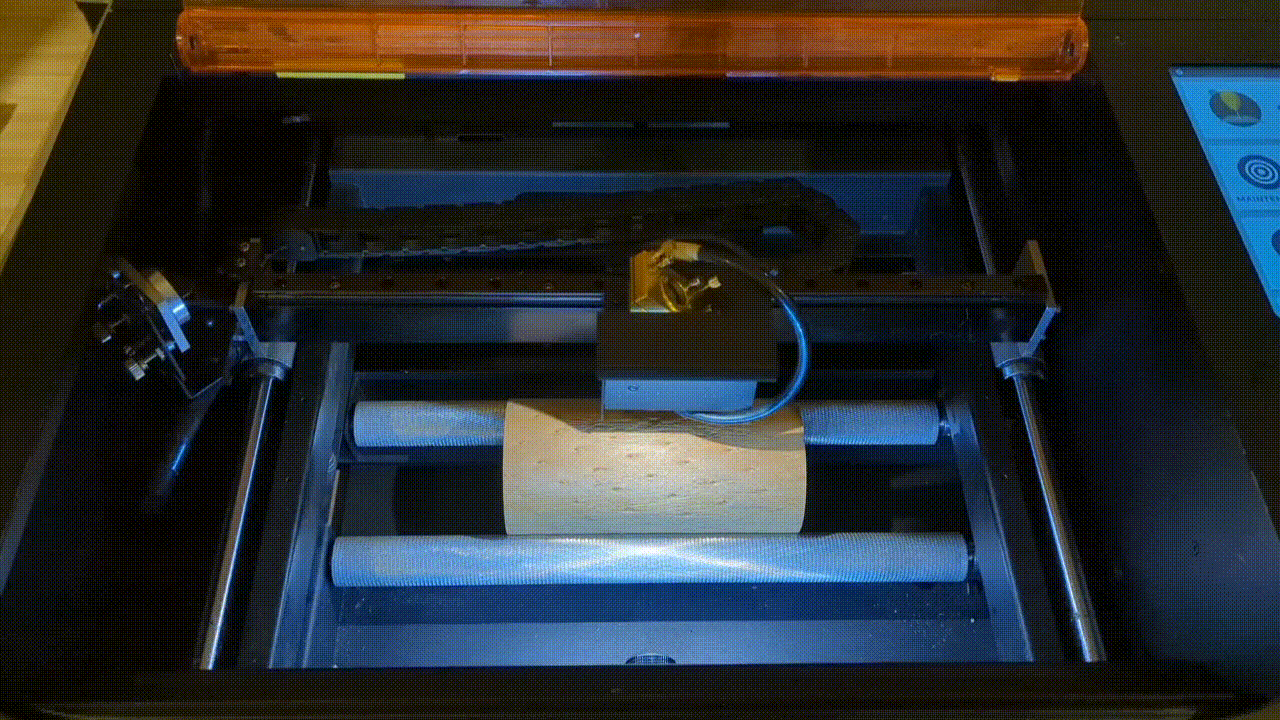

8. Luk lågen

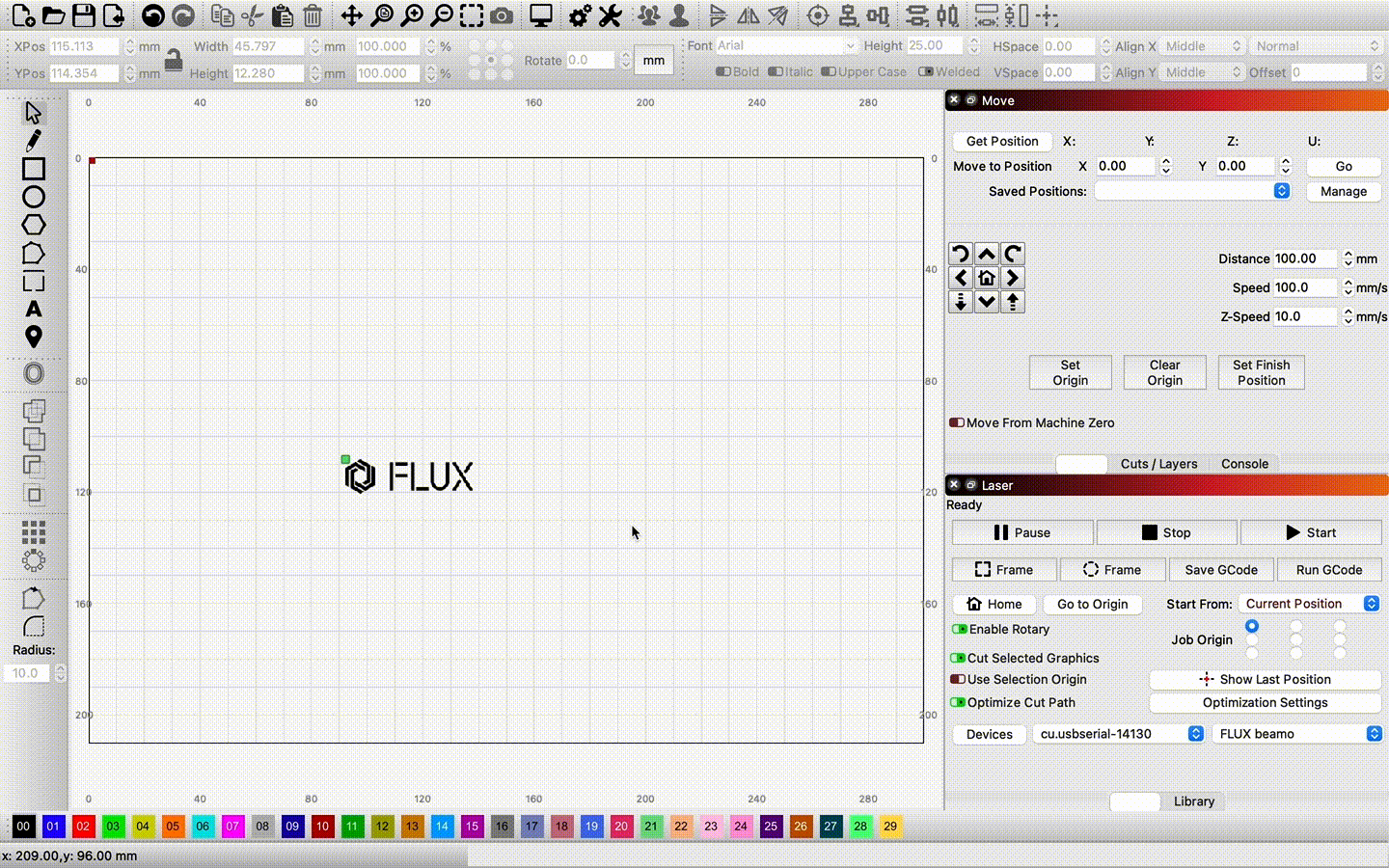

9. Send filen

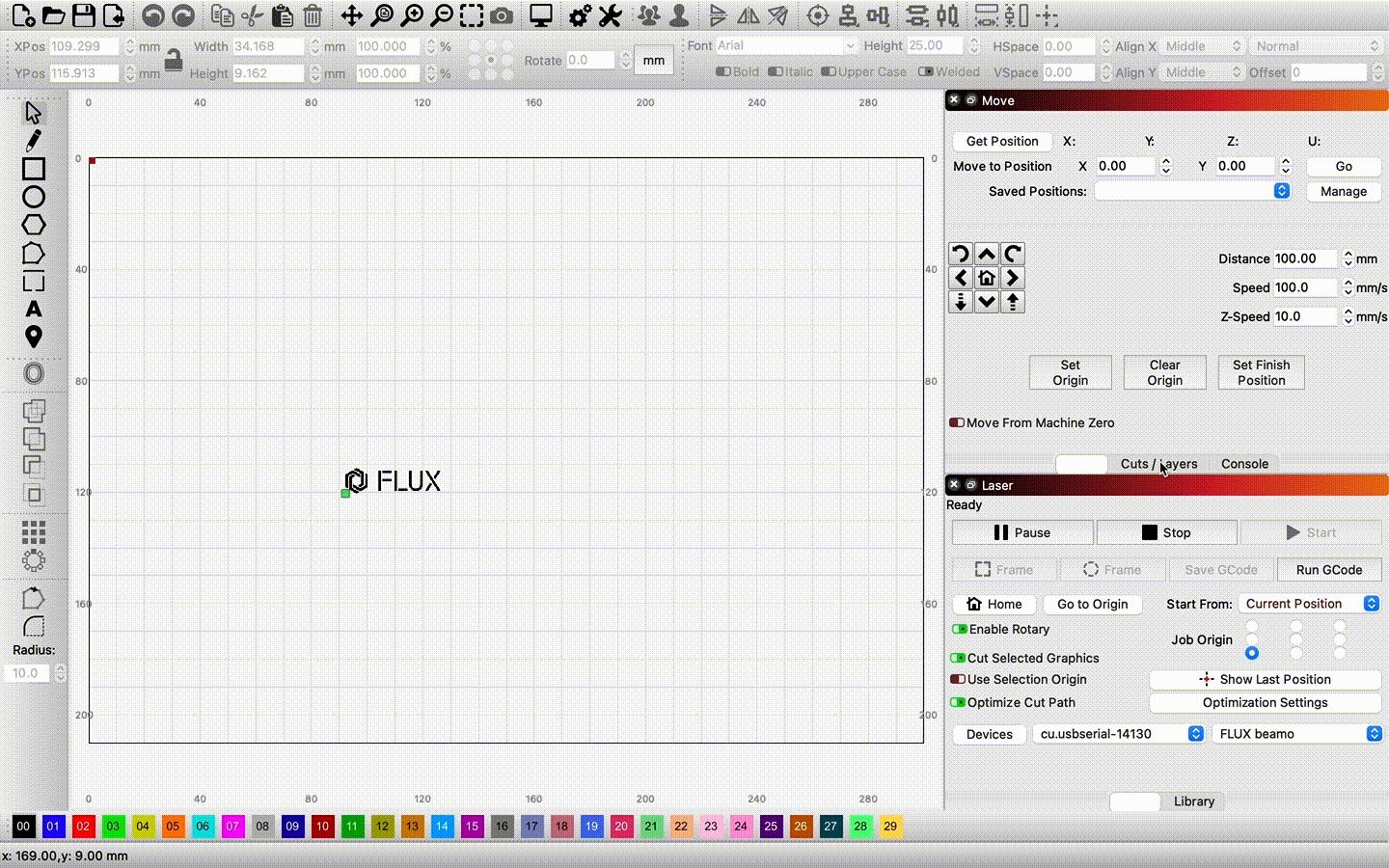

- Indtast "R1" i "Konsol" vindue for at aktivere rotationstilstand.

- Klik på "Start" for at sende filen.

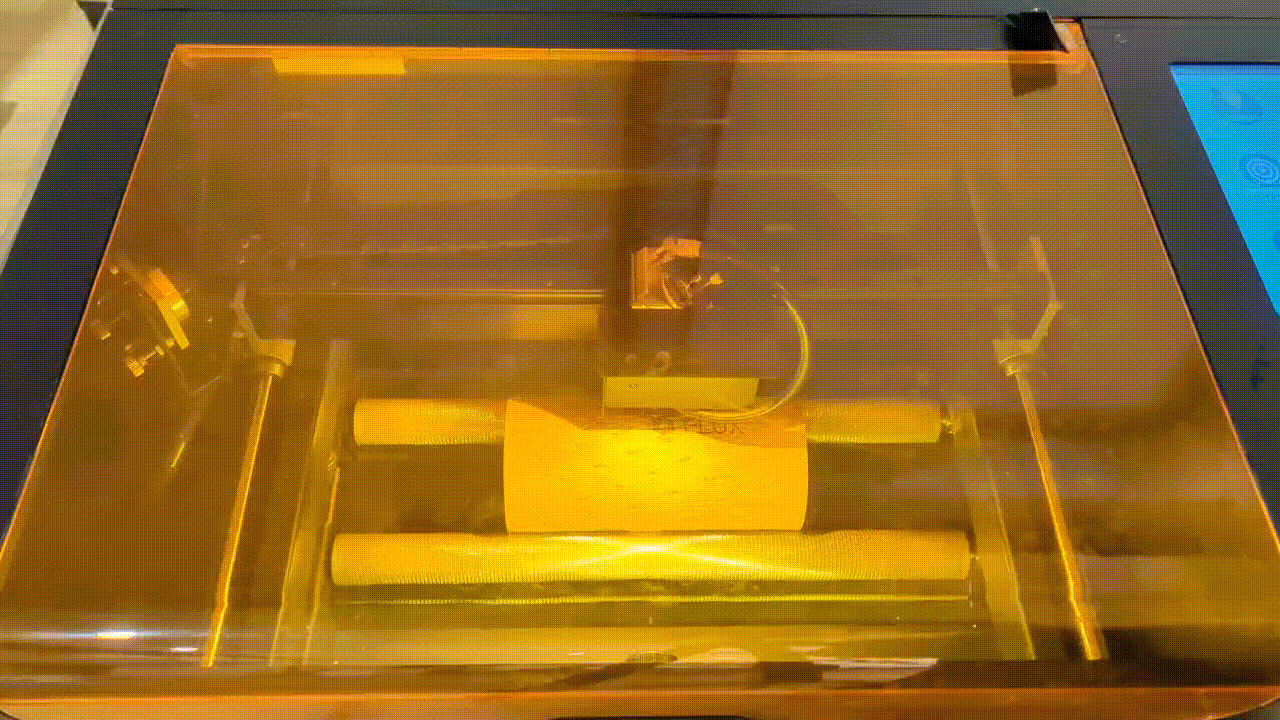

10. Gravering afsluttet

Bemærk: For at gravere på den ikke-roterende akse efter brug af rotationsakse, indtast venligst "R0" i højre sidepanel "Konsol" for at deaktivere rotationsaksens tilstand før gravering. Denne handling er kun nødvendig, når jobbet afbrydes eller er ufuldstændigt. Det er ikke nødvendigt, når jobbet afsluttes normalt.

___________________________________________________________________________________

Anbefalede indstillinger for materialeparametre

beamo
