5-20 Maschine lässt sich nicht einschalten

FLUX Support Team
  • Aktualisiert

Beschreibung

Die Ursachen für das Nichteinschalten der Maschine können vielfältig sein. Mögliche Gründe sind Systemfehler, defekter Bildschirm, fehlerhaftes USB-C-Kabel, defekte RK-Platine, Netzteilprobleme oder Mainboard-Fehler.

Bitte folgen Sie den untenstehenden Schritten zur Fehlerbehebung.


Mögliche Ursachen

  1. Systemfehler (Firmware neu aufspielen, Werkseinstellungen wiederherstellen oder RK-Platine neu flashen)
  2. Defektes Netzteil
  3. Probleme mit dem USB-C-Kabel
  4. Nicht korrekt angeschlossene Kabel
  5. Defekter Touchscreen
  6. Defekte RK-Platine
  7. Defekte Hauptplatine

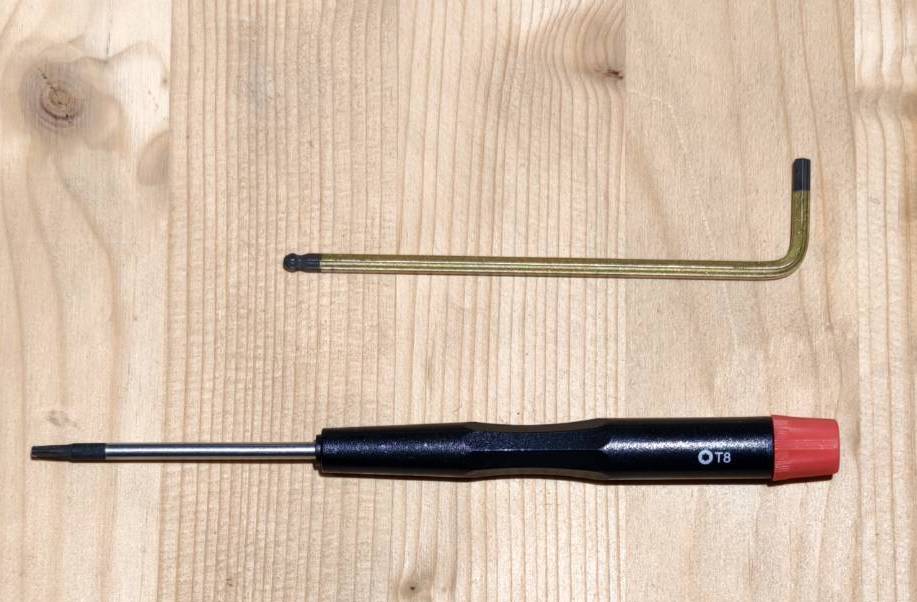

Benötigte Werkzeuge

  1. 3mm Inbusschlüssel (optional)
  2. T8 Torx-Schraubendreher (optional)




Schritt 1

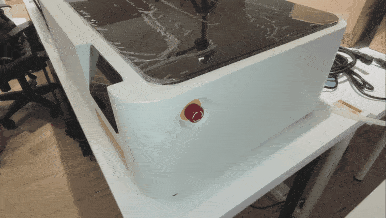

Überprüfen Sie, ob der Not-Aus-Taster gedrückt ist und dadurch einen Startvorgang verhindert.
(Stellen Sie sicher, dass der Taster NICHT gedrückt ist.)



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Der Taster ist nicht gedrückt. >> Schritt 2
  • Der Taster wurde gedrückt. Die Maschine kann jetzt eingeschaltet werden. >> Problem gelöst



Schritt 2

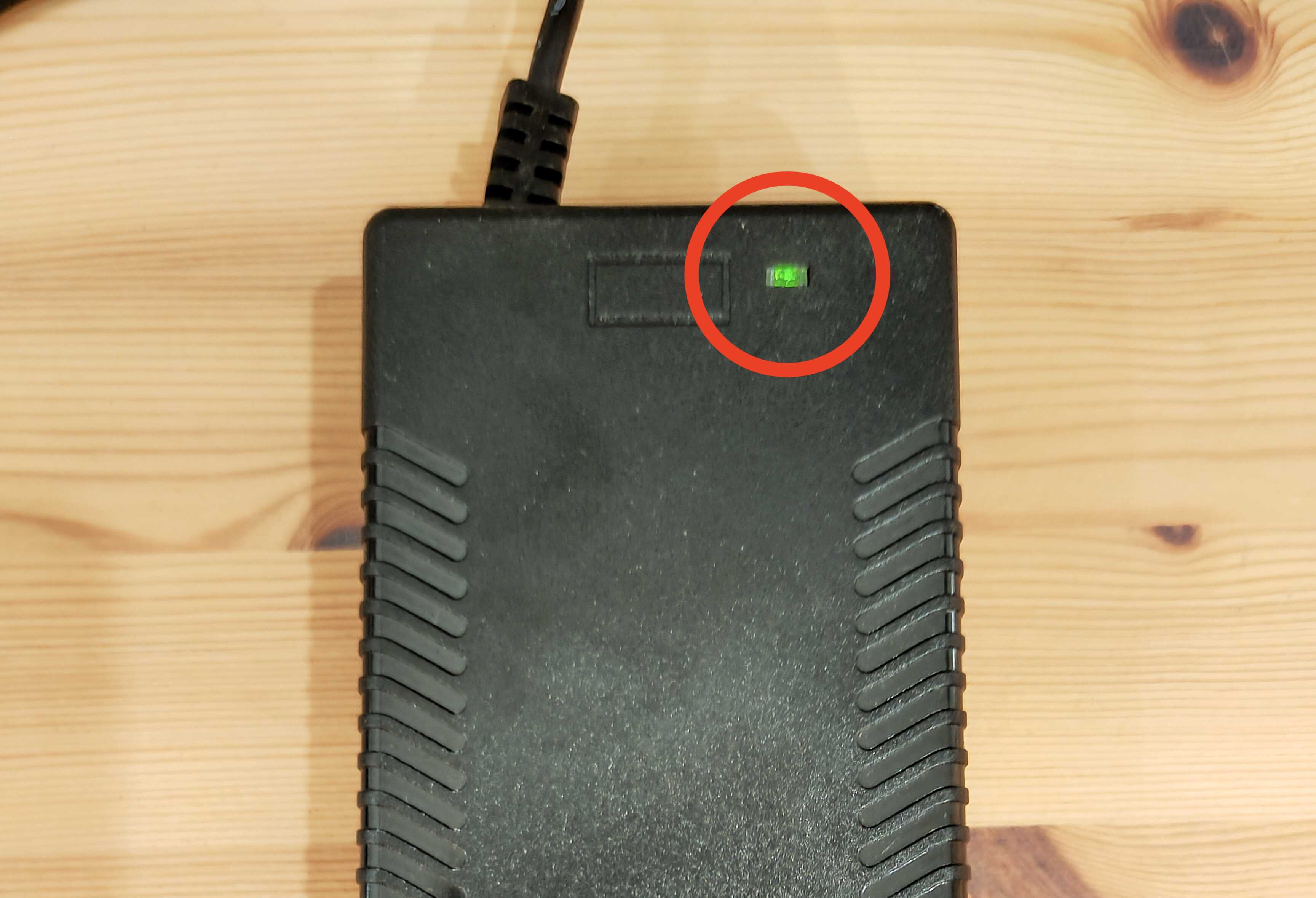

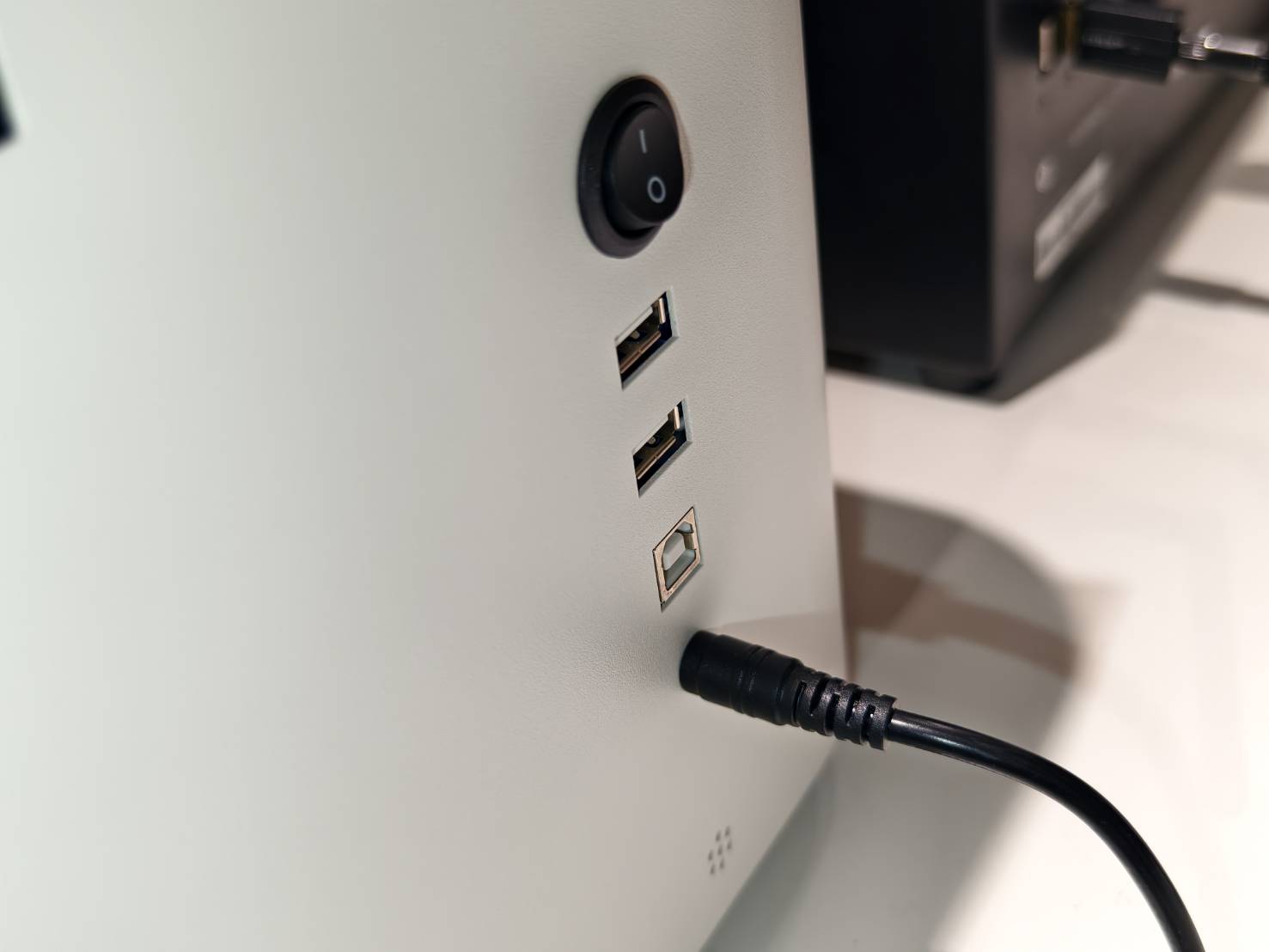

Bitte überprüfen Sie, ob die grüne LED am Netzteil dauerhaft leuchtet oder blinkt, wenn der Netzschalter eingeschaltet wird.
(Sie sollte immer dauerhaft leuchten.)




Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:



Schritt 2.1

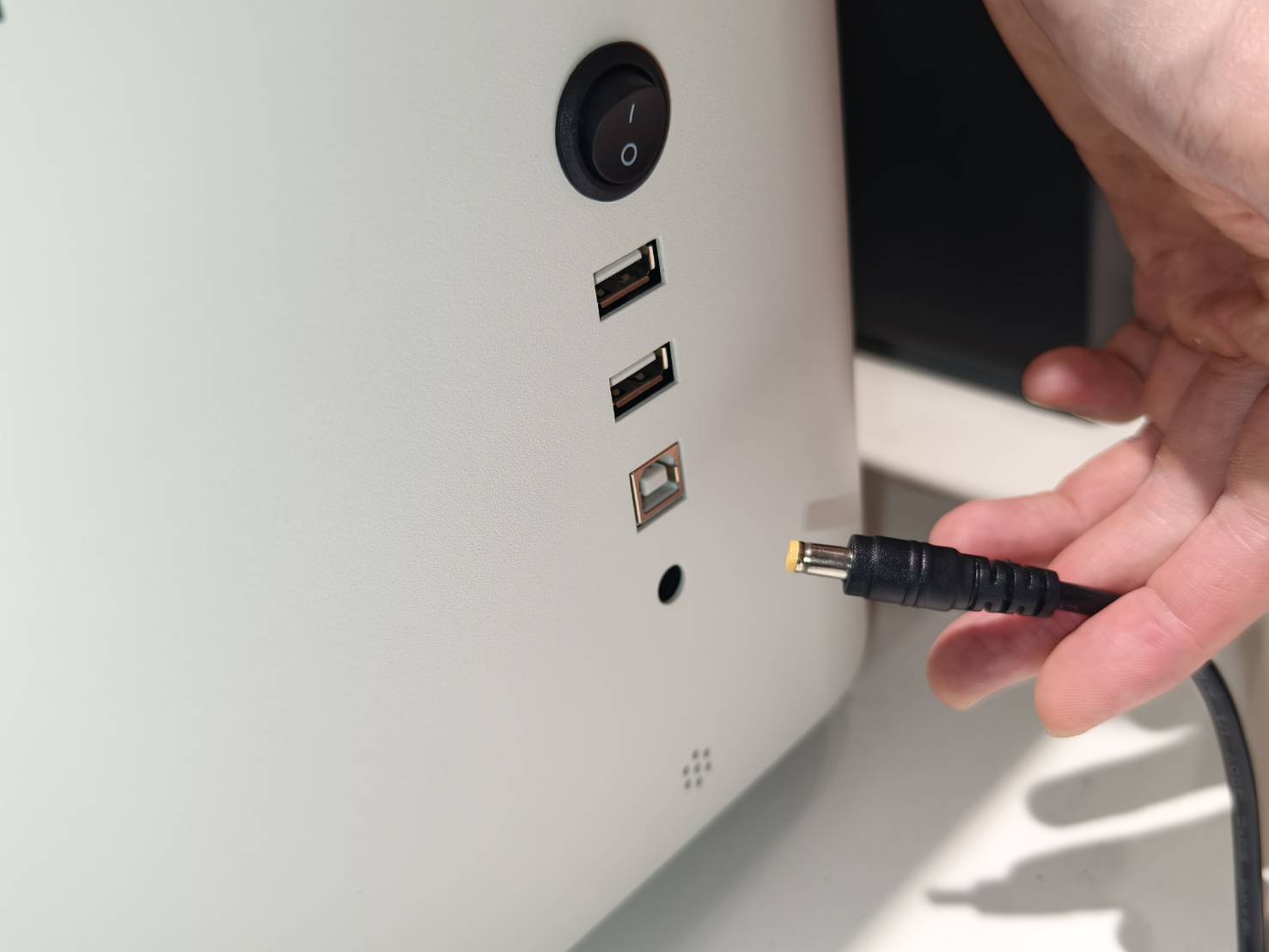

Trennen Sie das Netzkabel von der Maschine und prüfen Sie dann, ob die grüne LED leuchtet.



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:



Schritt 2.2

Wechseln Sie die Steckdose und prüfen Sie, ob die grüne LED leuchtet.



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:



Schritt 2.3

Schließen Sie das Netzkabel wieder an die Maschine an und prüfen Sie, ob sich die Maschine einschalten lässt.



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Ja, die Maschine lässt sich einschalten >> Problem gelöst
    • Mögliche Ursache: Die andere Steckdose funktioniert nicht.
  • Nein, die Maschine lässt sich nicht einschalten >> Schritt 3



Schritt 3

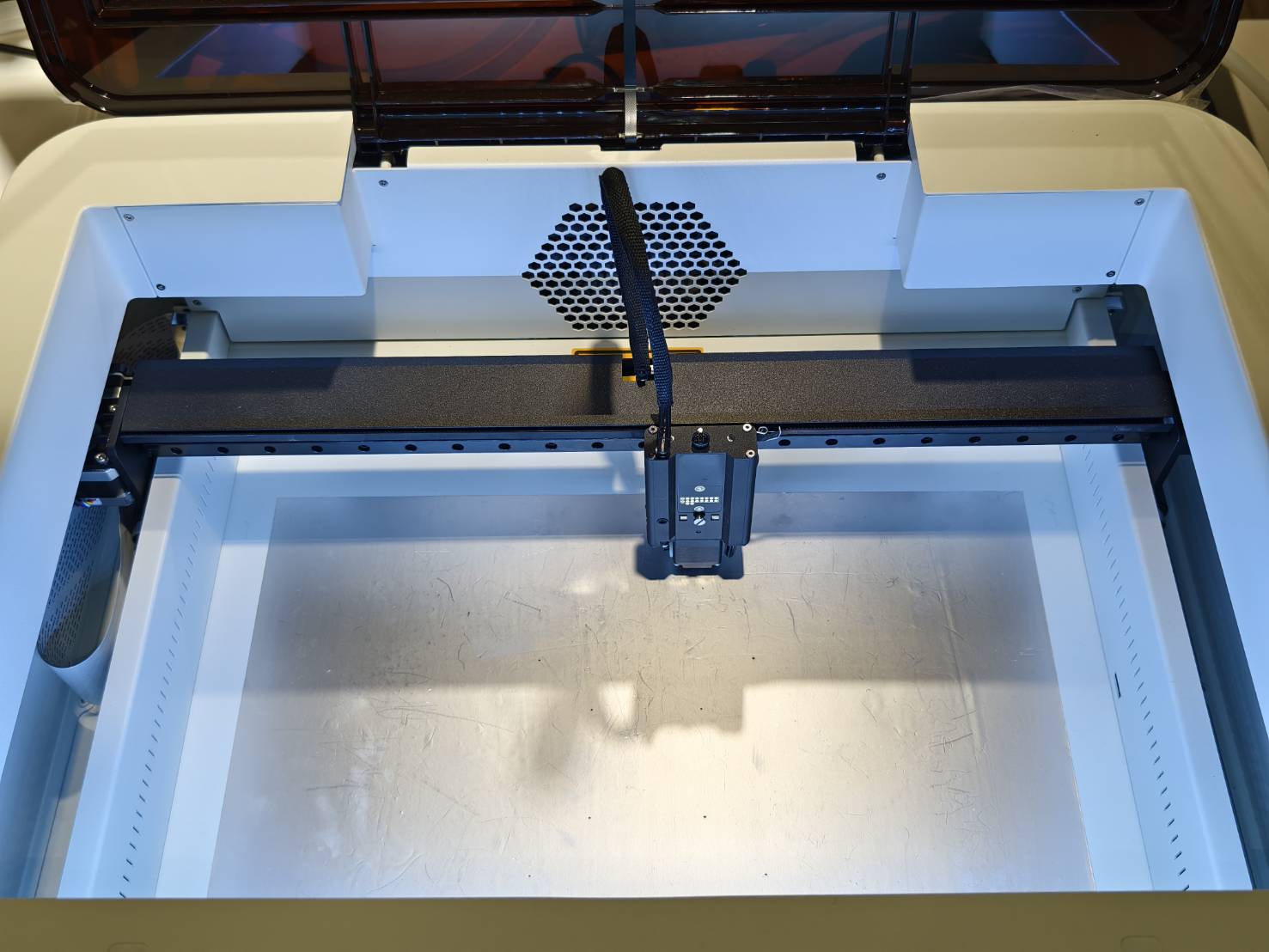

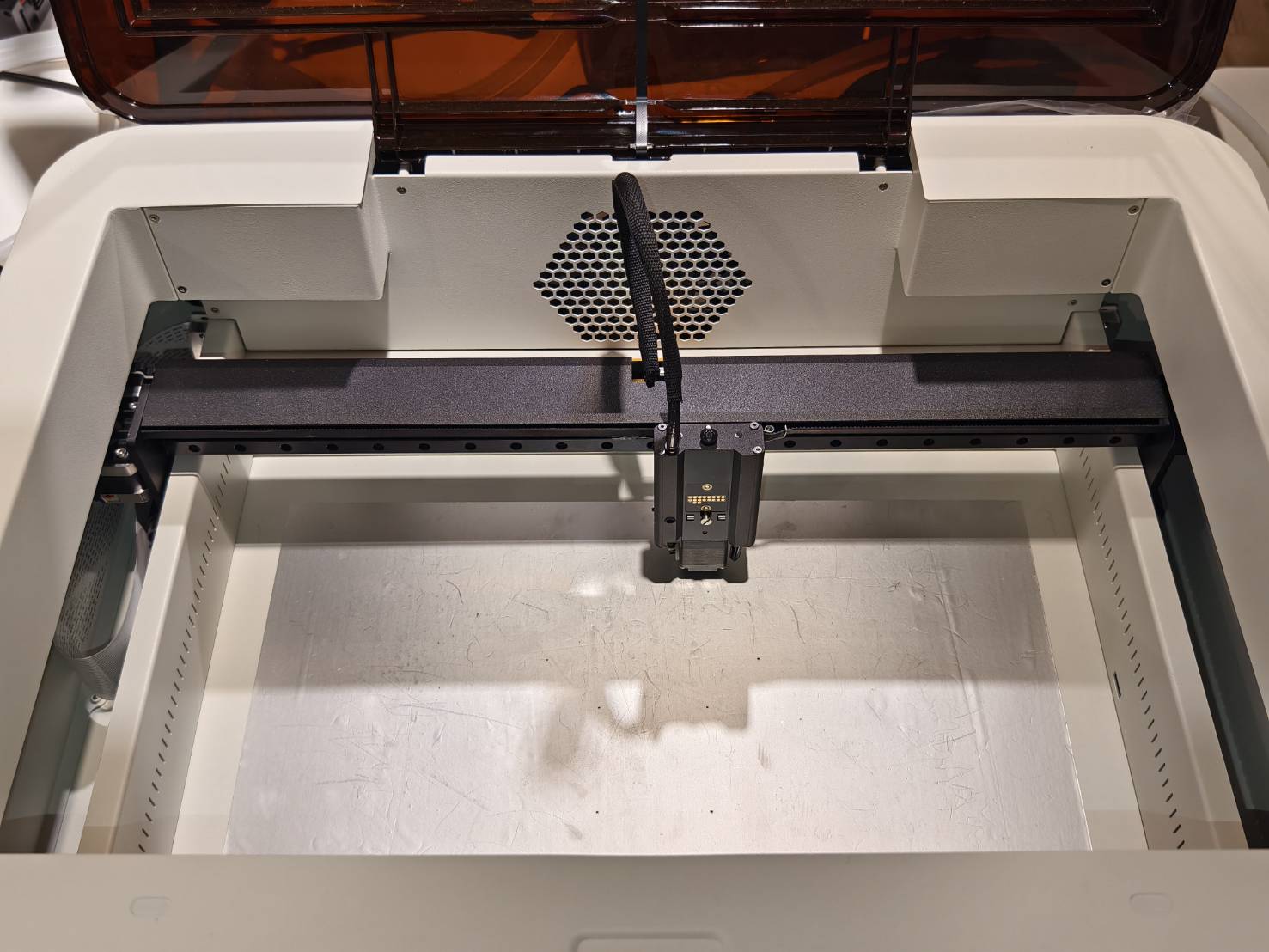

Überprüfen Sie, ob die LED-Arbeitsbeleuchtung leuchtet.

Die LED-Arbeitsbeleuchtung ist EIN Die LED-Arbeitsbeleuchtung ist AUS



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:



Schritt 4

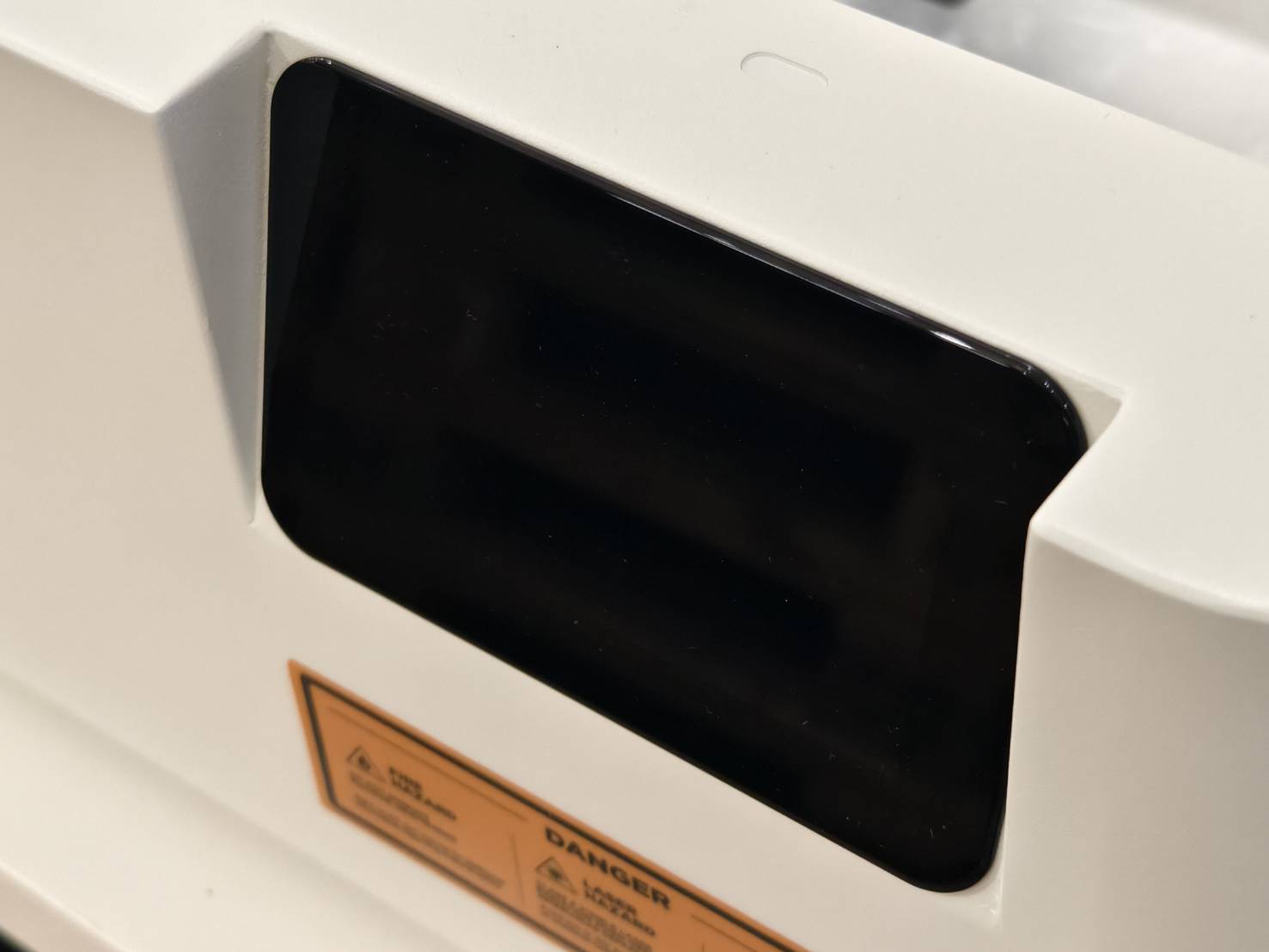

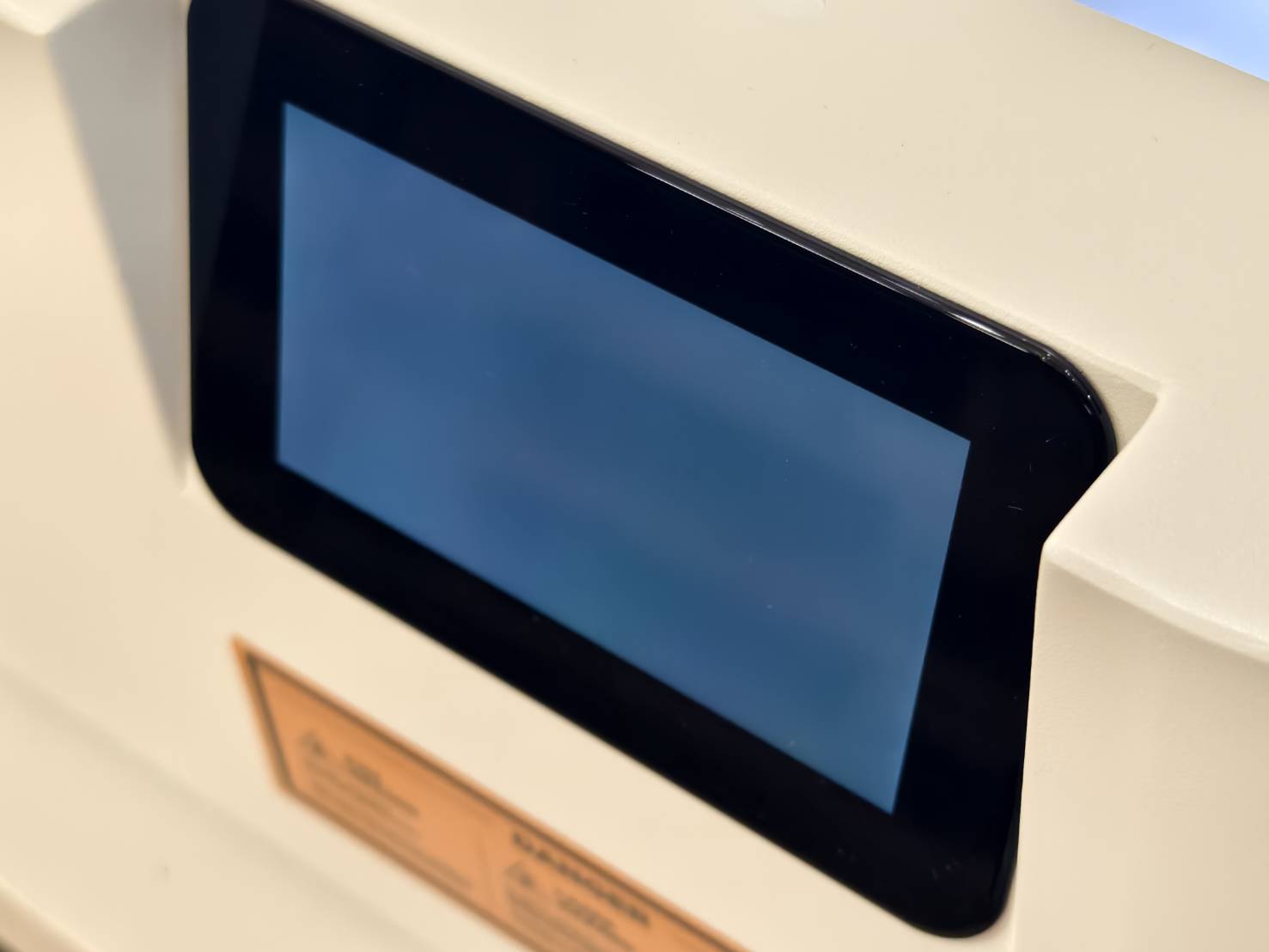

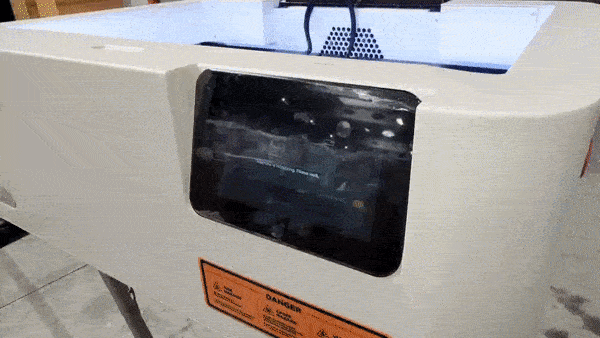

Überprüfen Sie, ob die Hintergrundbeleuchtung des Displays eingeschaltet ist.

Die Display-Hintergrundbeleuchtung ist EIN Die Display-Hintergrundbeleuchtung ist AUS



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:



Schritt 4.1

*Hinweis: Dieser Schritt ist anspruchsvoll und erfordert komplexe Handgriffe mit Werkzeugen. Wenn Sie sich bei der Fehlerbehebung unsicher sind, überspringen Sie diesen Schritt bitte und wenden Sie sich direkt an Ihren lokalen Händler.



Versuchen Sie, die Kabel gemäß den folgenden Schritten neu anzuschließen.

  • Beachten Sie den untenstehenden Artikel, um den oberen Teil der Maschine anzuheben.
    In Schritt 10 sind die Kabel zugänglich, Sie können dort aufhören.
    Ador - Austausch des Touchscreens

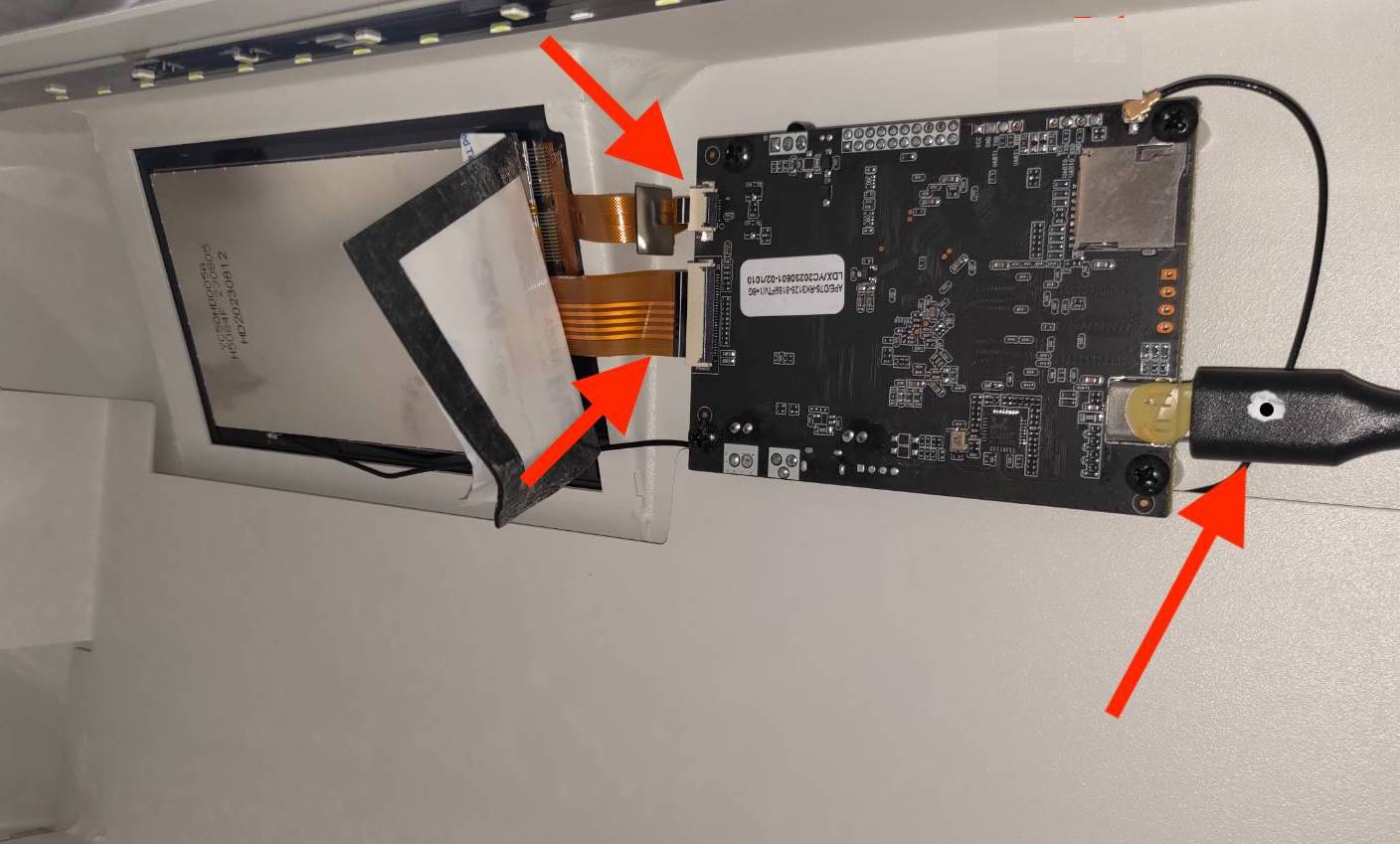

  • Wenn Sie die Kabel auf der RK-Platine erreichen, stecken Sie sie erneut ein.
    (Bitte beachten Sie, dass die markierte Seite des USB-C-Kabels nach außen zeigen muss)

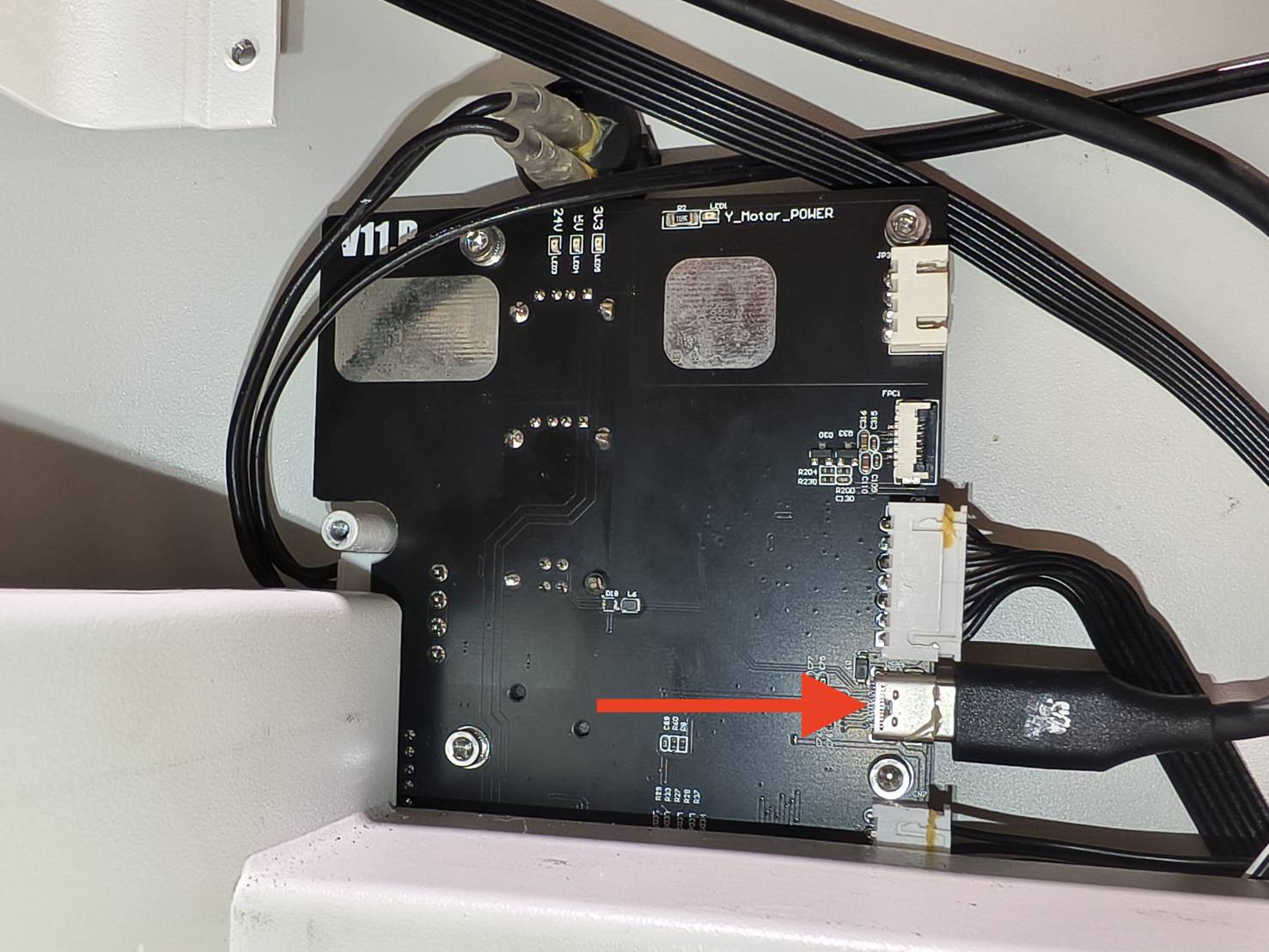

  • Gehen Sie zur Hauptplatine und stecken Sie das USB-C-Kabel erneut ein.
    (Bitte beachten Sie, dass die markierte Seite des USB-C-Kabels nach außen zeigen muss)



  • Bringen Sie den Maschinenrahmen wieder in die ursprüngliche Position.
    Weitere Details finden Sie in Schritt 22 des article .



  • Überprüfen Sie, ob sich die Maschine einschalten lässt.

Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Die Hintergrundbeleuchtung ist an und die Maschine lässt sich einschalten >> Problem gelöst
  • Die Hintergrundbeleuchtung ist an, aber die Maschine lässt sich nicht einschalten >> Schritt 5
  • Die Hintergrundbeleuchtung ist aus. >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Bildschirm selbst ist defekt
      2. Das USB-C-Kabel ist defekt
      3. Die RK-Platine ist defekt



Schritt 5

Flashen Sie das System neu und prüfen Sie, ob sich die Maschine einschalten lässt. Bitte beachten Sie den folgenden Link.
5-8 System neu flashen / RK-Platine neu flashen (Ador)

*Hinweis: Dieser Schritt ist anspruchsvoll. Er erfordert einen Windows-Laptop oder -Computer und komplexe Handlungen. Wenn Sie sich bei der Fehlerbehebung unsicher sind, überspringen Sie diesen Schritt bitte und wenden Sie sich direkt an Ihren lokalen Händler.



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:

  • Ja, die Maschine lässt sich einschalten >> Problem gelöst
    • Mögliche Ursache: Systemfehler
  • Nein, die Maschine lässt sich nicht einschalten >> Schritt 6



Schritt 6

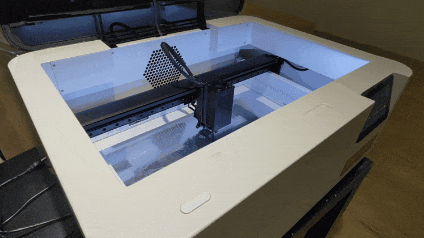

Drücken Sie die Taste zweimal und prüfen Sie, ob die Maschine den Autofokus durchführen kann.379816.gif



Ermitteln Sie das Ergebnis und die nächste durchzuführende Aktion:
  • Nein, die Maschine kann keine automatische Fokussierung durchführen >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Die Hauptplatine ist defekt
      2. Das 38-polige Kabel ist fehlerhaft
      3. Das 30-polige Kabel ist fehlerhaft
      4. Das USB-C-Kabel ist defekt
      5. Die RK-Platine ist defekt



Kontaktieren Sie den Kundendienst

  • Bitte befolgen Sie die Anweisungen im nachstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundenservice kontaktieren]

Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.





#END
