#904 Referenzfahrt fehlgeschlagen/Referenzfahrt-Probleme/Referenzfahrt nicht möglich

FLUX Support Team
  • Aktualisiert

Beschreibung

Bitte beachten Sie, dass die Ursachen für einen #904-Fehler unterschiedlich sein können. Das Problem kann auch nach Befolgen der unten aufgeführten Schritte weiterhin bestehen. Sie können jedoch hilfreiche Informationen sammeln, um dem FLUX-Team bei der effektiveren Problemlösung zu unterstützen.



Mögliche Ursachen:

  1. Systemfehler (Firmware erneut aktualisieren oder Maschine auf Werkseinstellungen zurücksetzen).
  2. Das Mainboard/MB/Motherboard ist defekt.
  3. Der Endschalter ist defekt.
  4. Die Führungsschienen sind korrodiert oder beschädigt.
  5. Die X-Achse ist nicht waagerecht ausgerichtet.
  6. Der Treiber-IC ist defekt.
  7. Der Schrittmotor ist defekt.
  8. Die Plotterplatine ist defekt. (Weniger wahrscheinlich)
  9. Das Flachbundkabel ist defekt. (Weniger wahrscheinlich)



Schritt 1 - Überprüfen Sie, ob der Laserkopf mechanisch blockiert ist:

  • Schalten Sie die Maschine aus und ziehen Sie den Netzstecker.


  • Bewegen Sie den Laserkopf manuell in alle vier Ecken.Step_1.gif

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:


Schritt 1.1 - Schienen schmieren:

  • Bitte befolgen Sie die Anweisungen im unten stehenden Link zum Schmieren der Schienen.
  • Versuchen Sie nach dem Schmieren erneut, den Laserkopf zu bewegen und prüfen Sie, ob er sich wie in Schritt 1 bewegen lässt.

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Ja, es lässt sich wie im Video in Schritt 1 bewegen. >> Problem gelöst

Beispiele für Fotos oder Videos zur Meldung:

X-Achsen-Schiene:

Y-Achsen-Schiene - Links:

Y-Achsen-Schiene - Rechts




Schritt 2 - Firmware-Probleme ausschließen:

Eine fehlgeschlagene Firmware-Installation kann Referenzfahrtfehler verursachen. Das Zurücksetzen auf Werkseinstellungen kann Firmware-Probleme effektiv ausschließen.

  • Zuerst auf Werkseinstellungen zurücksetzen (Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)
  • Folgen Sie dann den Schritten im Link zu Aktualisierung der Maschinenfirmware und stellen Sie sicher, dass die neueste Version installiert ist.

  • Versuchen Sie die Referenzfahrt erneut, sobald das Update abgeschlossen ist.


Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Ja, iführt die Referenzfahrt nach den obigen Schritten erfolgreich durch >> Problem gelöst.
  • Nein, das Referenzfahrt-Problem besteht nach den obigen Schritten weiterhin >> Gehen Sie zu Schritt 3



Schritt 3 - Überprüfen Sie die Signale der Hauptplatine

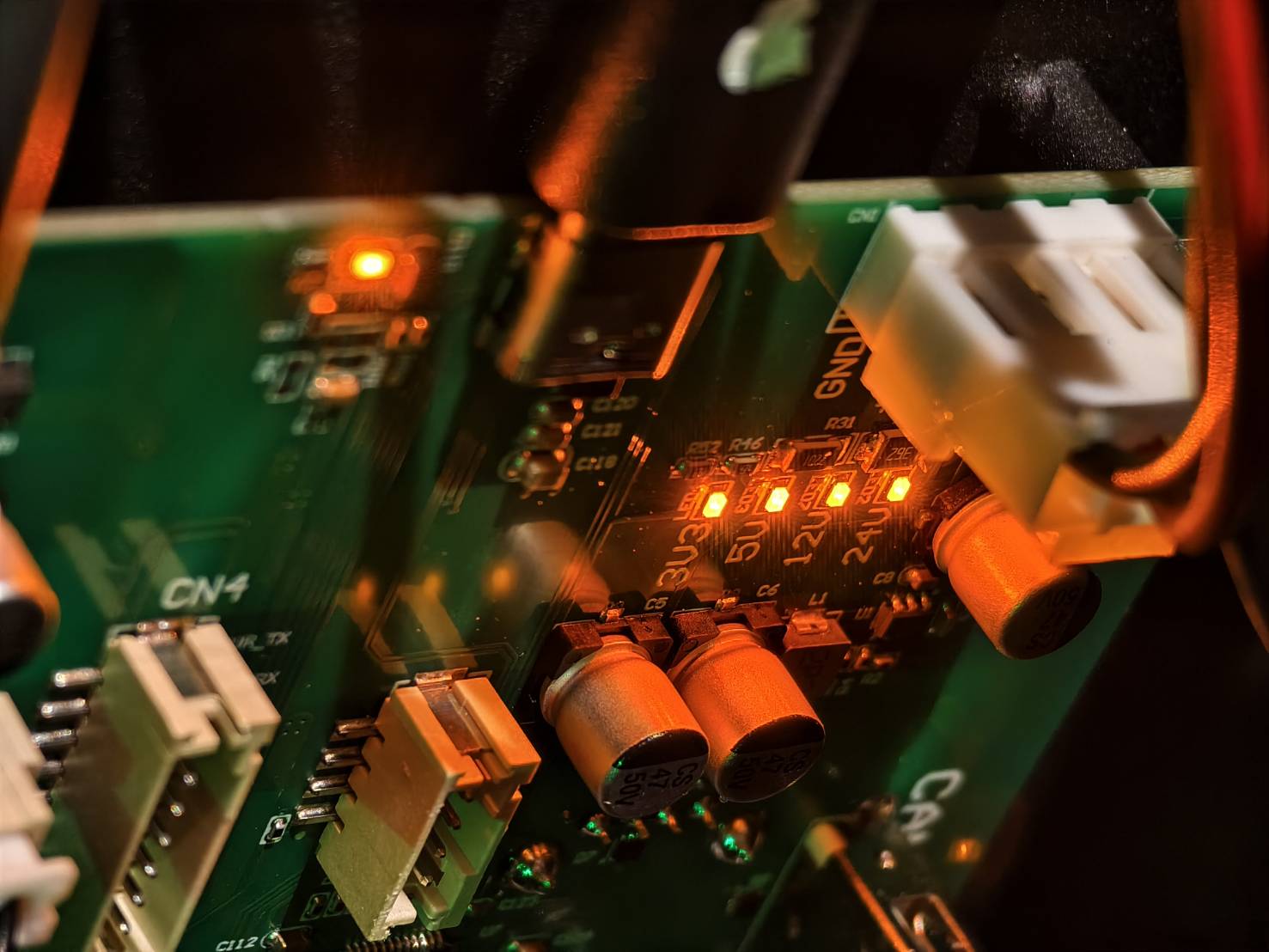

Auf der Hauptplatine befinden sich vier orangefarbene LED-Leuchten, die verschiedene Teile der Maschine repräsentieren.

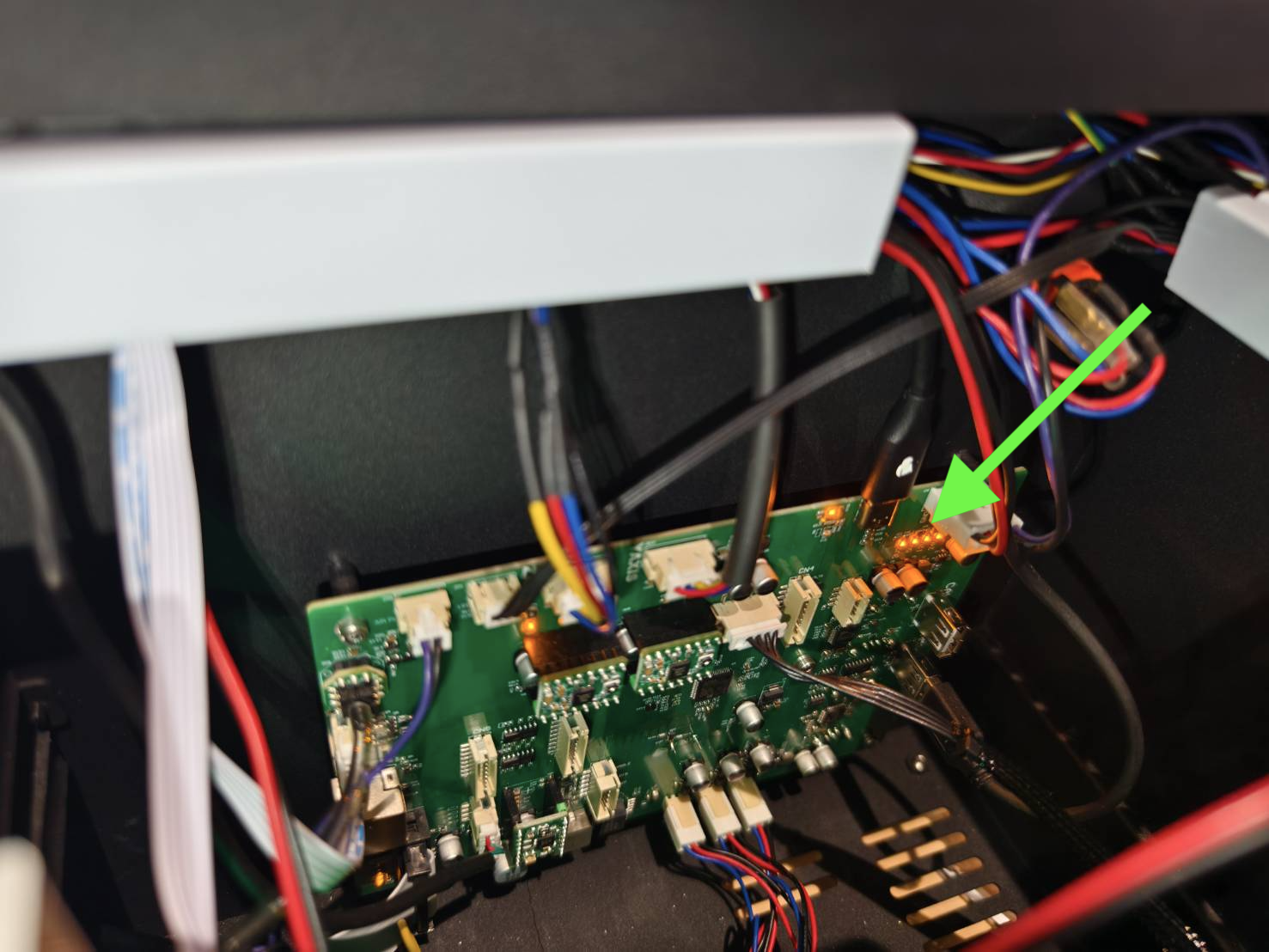

  • Um die Leuchten zu sehen, öffnen Sie die Seitenabdeckung und betrachten Sie das Innere der Maschine.




  • Sie werden die vier Leuchten finden. Bitte beachten Sie die Fotos unten. Die Leuchten zeigen den Status verschiedener Stromquellen an. (3.3V, 5V, 12V, 24V)

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Alle Leuchten bleiben an und keine von ihnen flackert >> Gehen Sie zu Schritt 4
  • Eine oder mehrere Leuchten sind aus oder flackern >> Nehmen Sie ein Video von Ihrem Referenzfahrt-Fehler und den vier Leuchten auf >> Kontaktieren Sie den Kundensupport um das Problem zu melden
  • Mögliche Ursachen:
    1. Die Hauptplatine ist defekt und muss ausgetauscht werden.
    2. Das Laser-Netzteil ist defekt und muss ausgetauscht werden.
    3. Das DC-Kabel ist beschädigt und muss ausgetauscht werden.



Schritt 4 - Überprüfung der Endschalter

Ein Endschalter dient dazu, den Laserkopf zu stoppen, wenn er das Ende der Achse erreicht.

Ein defekter Endschalter kann zu Problemen bei der Referenzfahrt führen, wodurch der Laserkopf entweder nicht stoppt oder zu früh anhält.

Bitte sehen Sie sich das folgende Video an, um zu überprüfen, ob Ihre Endschalter-Symbole bei Betätigung korrekt reagieren.

▵Gedrückt = Symbol schließt sich
▵Nicht gedrückt = Symbol öffnet sich

Überprüfung der X- und Y-Endschalter


Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Sowohl X- als auch Y-Achse funktionieren korrekt wie im Video >> Weiter zu Schritt 5
  • Eine oder beide Achsen funktionieren nicht >> Nehmen Sie ein Video auf, das Ihr Problem dokumentiert (Videobeispiel) und gehen Sie zu Kontaktieren Sie den Kundensupport
    • Pögliche Ursachen:
      1. Hauptplatine ist defekt
      2. Endschalter ist defekt
      3. Die Steuerplatine ist defekt (weniger wahrscheinlich)
      4. Das Flachbundkabel ist defekt (weniger wahrscheinlich)



Schritt 5 - Überprüfen Sie die Funktionsfähigkeit der Autofokus-Funktion

Führen Sie den Autofokus durch und prüfen Sie dessen Funktion.


Klicken Sie auf die AF-Taste, um deren Funktionalität zu überprüfen.

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Ja, die Autofokus-Funktion funktioniert einwundfrei >> Schritt 6
  • Nein, die Autofokus-Funktion funktioniert nicht ordnungsgemäß >> Erstellen Sie ein Video der Situation in Anlehnung an das Video oben und Kontaktieren Sie den Kundensupport.
    • Pögliche Ursachen:
      1. Die Hauptplatine ist defekt und muss ausgetauscht werden.
      2. Der/Die Treiber-IC(s) ist/sind defekt und muss/müssen ersetzt werden.
      3. Das Laser-Netzteil ist defekt und muss ersetzt werden (weniger wahrscheinlich).



Schritt 6 - Tauschen Sie die Treiber-ICs der Y-Achse und Z-Achse aus:

Der Treiber-IC ist eine Komponente auf der Hauptplatine/Motherboard und wird verwendet, um den Motor anzusteuern, damit sich der Laserkopf in verschiedene Richtungen bewegen kann. In diesem Schritt werden wir testen, ob das Referenzfahrtproblem durch den Treiber-IC verursacht wird.

  1. Schalten Sie die Maschine aus.
  2. Öffnen Sie die Seitenabdeckung der Maschine wie in Schritt 3.
  3. Trennen Sie den DriverIC der Z-Achse.
    (Falls Ihre Hauptplatine nicht der im Video gezeigten entspricht, beachten Sie bitte das Schaltbild.)
  4. Trennen Sie den DriverIC der Y-Achse. Bitte beachten Sie das Schaltbild.
    (Falls Ihre Hauptplatine nicht der im Video gezeigten entspricht, beachten Sie bitte das Schaltbild.)
  5. Tauschen Sie beide DriverICs aus und stellen Sie sicher, dass die Ausrichtung dem Schaltbild entspricht.
    (Stecken Sie den Z-Achsen-DriverIC in die undere Achse und umgekehrt)


  6. Schalten Sie die Maschine ein und führen Sie eine Referenzfahrt und Autofokussierung durch.



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Die Referenzfahrt und Autofokussierung funktionieren jetzt einwundfrei >> Problem gelöst.
  • Die Referenzfahrt funktioniert immer noch nicht >> Schritt 7



Schritt 7 - Überprüfen Sie die Nivellierung der X-Achse:

  • Informationen zum Testen und Einstellen der Nivellierung der X-Achse finden Sie im folgenden Link.
    Stellen Sie sicher, dass die Riemenscheibe/das Rad nicht locker ist, wie am Ende des Videos gezeigt.
    5-14 Nivellierung der X-Achse

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Die Maschine kann nach der Einstellung jetzt die Referenzfahrt durchführen >> Problem gelöst
  • Es ist parallel, aber die Y-Achse scheitert bei der Referenzfahrt >> Gehen Sie zu Schritt 8
  • Es ist parallel, aber die X-Achse scheitert bei der Referenzfahrt >> Nehmen Sie ein Video auf, das Ihr Problem dokumentiert (Videobeispiel) und wenden Sie sich an den Kundensupport
  • Pögliche Ursachen:
    1. Hauptplatine ist defekt
    2. Motor ist defekt
    3. Treiber-IC ist defekt



Schritt 8 - Ziehen Sie das silberne Teil und das Metallblech des Sensors heraus

  • Das auslösende silberne Metallteil des Endschalters, rot eingekreist, kann sich mit der Zeit lockern und die Auslöseempfindlichkeit des Endschalters beeinträchtigen. Dies tritt normalerweise beim Y-Achsen-Endschalter auf.
    Step

  • Hier ist eine schnelle Abhilfe.
    Bitte ziehen Sie das silberne Teil und das Metallblech heraus, um die Empfindlichkeit des Sensors zu erhöhen.

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Die Maschine kann nun nach dem Herausziehen des Metallteils und des Blechs die Referenzfahrt durchführen >>
    Problem gelöst
  • Referenzfahrt schlägt weiterhin fehl >> Schritt 9



Schritt 9 - Schaumstoff hinzufügen, um den Y-Achsen-Endschalter auszulösen:

  • Das in Rot eingekreiste Auslösemetall des Endschalters kann sich mit der Zeit lockern und die Empfindlichkeit des Endschalters beeinträchtigen. Dies tritt üblicherweise beim Y-Achsen-Endschalter auf.
    Step

  • Hier ist eine schnelle Lösung: Bringen Sie ein Stück Schaumstoff am X-Achsen-Motor an, wie im Foto unten gezeigt.
    Step

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

  • Nach dem Anbringen des Schaumstoffs kann die Maschine nun die Referenzfahrt durchführen >> Problem gelöst



Kontaktieren Sie den Kundendienst

  • Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kontaktieren Sie den Kundendienst]

Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder FLUX-Support geteilt werden.



#Ende
