Beschreibung:

Die Ursache des Z-Achsen-Problems kann komplex sein. Verschiedene Symptome können auftreten, wie z.B. ein Versagen der Autofokus-Funktion, eine vollständig unbewegliche Plattform, oder eine Plattform, die nicht in die Ausgangsposition gebracht werden oder die Oberseite nicht erreichen kann. Bitte befolgen Sie die folgenden Schritte zur Fehlerbehebung des Z-Achsen-Problems.

Wenn Ihre Maschine einen falschen Fokusabstand aufweist, lesen Sie bitte den article zur Anpassung des Fokusabstands.

Mögliche Ursachen

  1. Systemfehler (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder RK-Board neu flashen)
  2. Das Material ist nicht ausreichend eben
  3. Die Autofokus-Sonde funktioniert nicht korrekt
  4. Die Autofokus-Steuerplatine funktioniert nicht korrekt
  5. Das Mainboard/MB/Motherboard funktioniert nicht korrekt
  6. Der vertikale (Z-Achse) "Oben"-Endschalter funktioniert nicht korrekt
  7. Die Wabengitterplattform ist nicht horizontal ausgerichtet
  8. Der Z-Achsen-Schrittmotor funktioniert nicht korrekt (weniger wahrscheinlich)

Schritt A1

Bitte führen Sie einen Autofokus-Test durch, ohne dass die Laserdüse die Oberfläche berührt

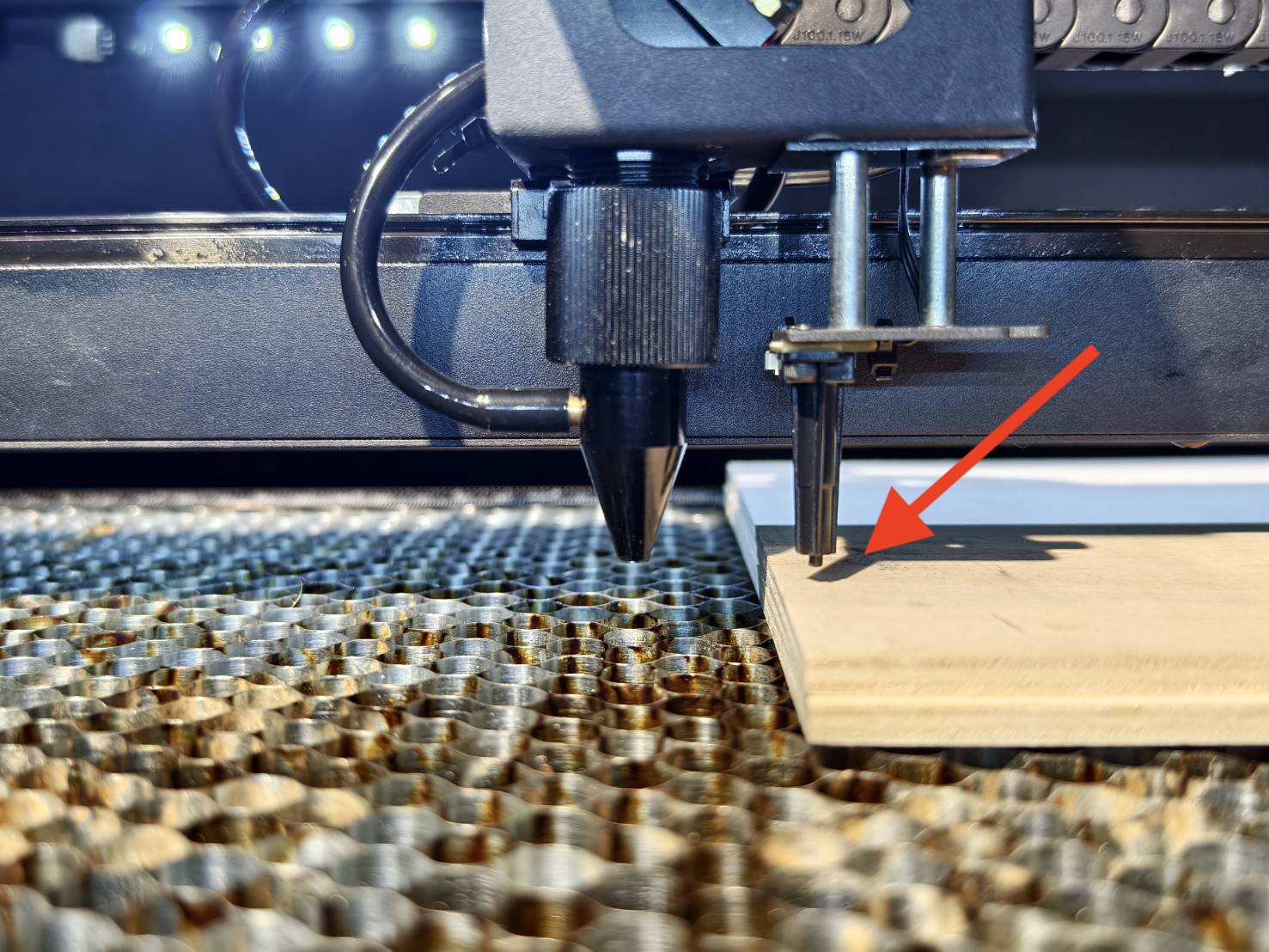

Platzieren Sie Materialien auf der Wabengitterplattform und bewegen Sie den Laserkopf so, dass nur die Fokussonde das Material beim Fokussieren erreichen kann



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

Schritt A1.1

  • Stellen Sie sicher, dass Ihre Sonde auf den niedrigsten Punkt abgesenkt ist, sodass sie länger als die Düse ist.

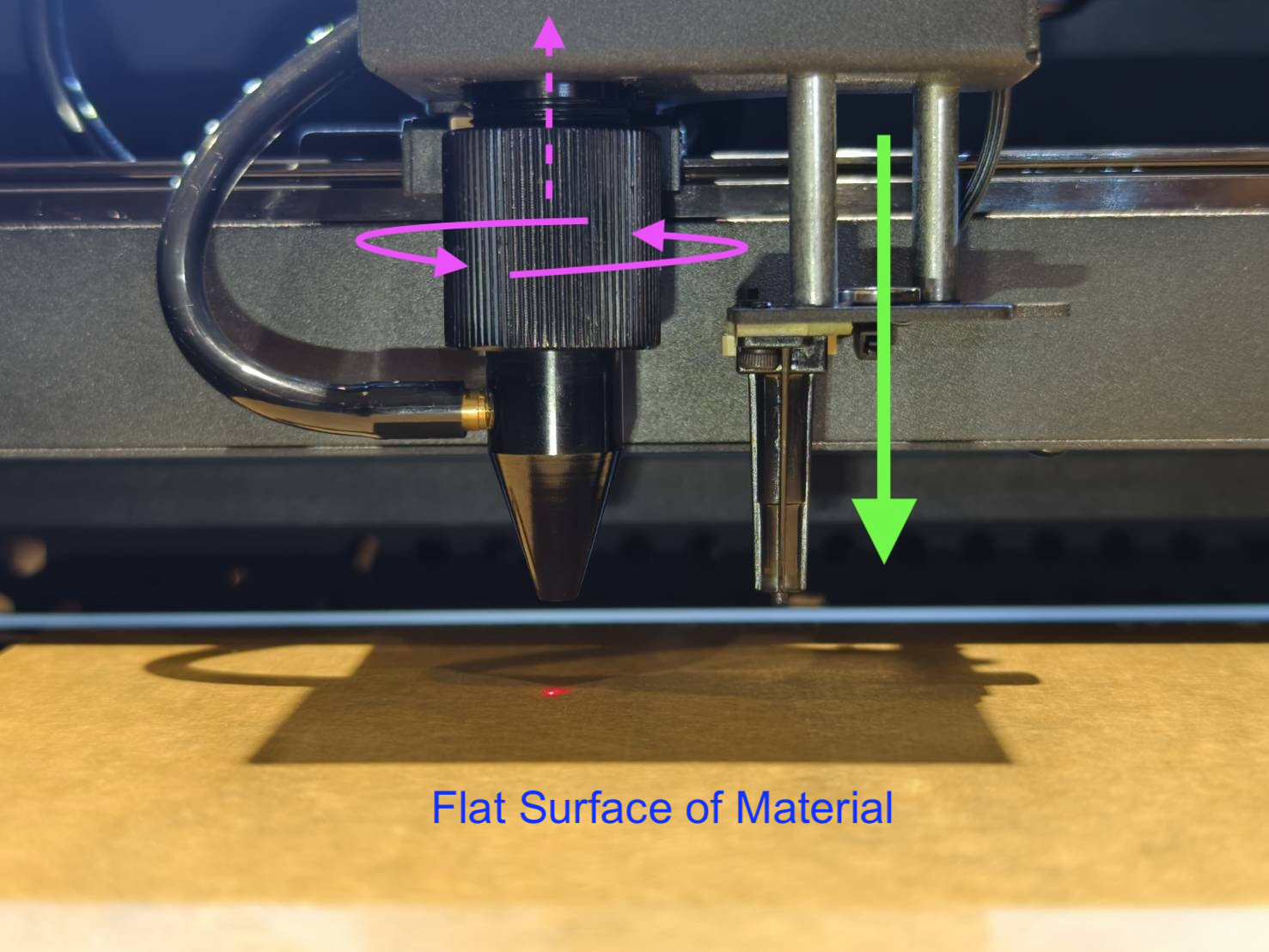

  • Vergewissern Sie sich, dass die Düse fest angezogen ist, da dies die Düse nach oben bewegt und eine Beeinträchtigung der Fokussonde beim Fokussieren verhindert.
  • Da Düsenspitze und Sonde in der Länge sehr nah beieinander liegen, achten Sie darauf, dass Ihr Material flach genug ist, damit die Düsenspitze nicht zuerst berührt wird.

  • Nachdem Sie die oben genannten Punkte überprüft haben, führen Sie bitte erneut eine automatische Fokussierung durch.



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Der Autofokus funktioniert jetzt >> Problem gelöst

Schritt A1.2

Bitte sehen Sie sich das folgende Video an und prüfen Sie, ob Sie sich in einer ähnlichen Situation befinden, in der die Düsenspitze die Materialoberfläche vor der Sonde berührt.



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, mein Problem ähnelt dem im Video >> Video aufnehmen >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Die Gewindeverbindung zwischen Düse und dem Sitz des dritten Spiegels ist beschädigt, sodass die Düse nicht vollständig nach oben gefahren werden kann.
      2. Die Wabenplatte ist nicht ausreichend eben.
      3. Die Plattform ist nicht horizontal ausgerichtet und muss justiert werden.
  • Nein, mein Problem ist nicht ähnlich >> Schritt C1

Schritt A2

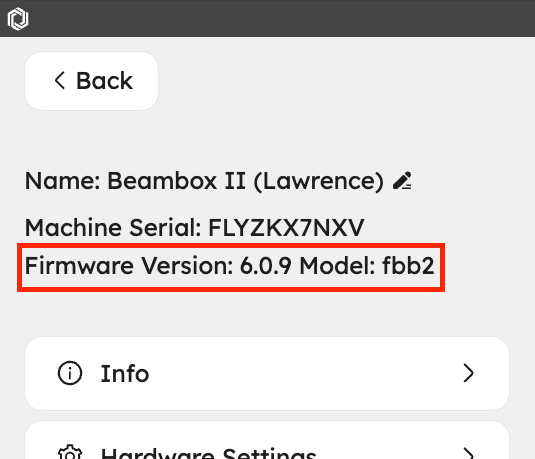

Aktualisieren oder erneut aktualisieren Sie die Firmware auf die neueste Version und prüfen Sie, ob das Problem dadurch behoben wird.
Bitte folgen Sie dem Link für die Anweisungen.
4-7 Firmware-Update



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, das Problem ist gelöst >> Problem gelöst
    • Mögliche Ursache: Systemfehler der Maschine
  • Nein, das Problem besteht weiterhin >> Schritt A3

Schritt A3

Entfernen Sie die Wabenplatte und die Halterung.

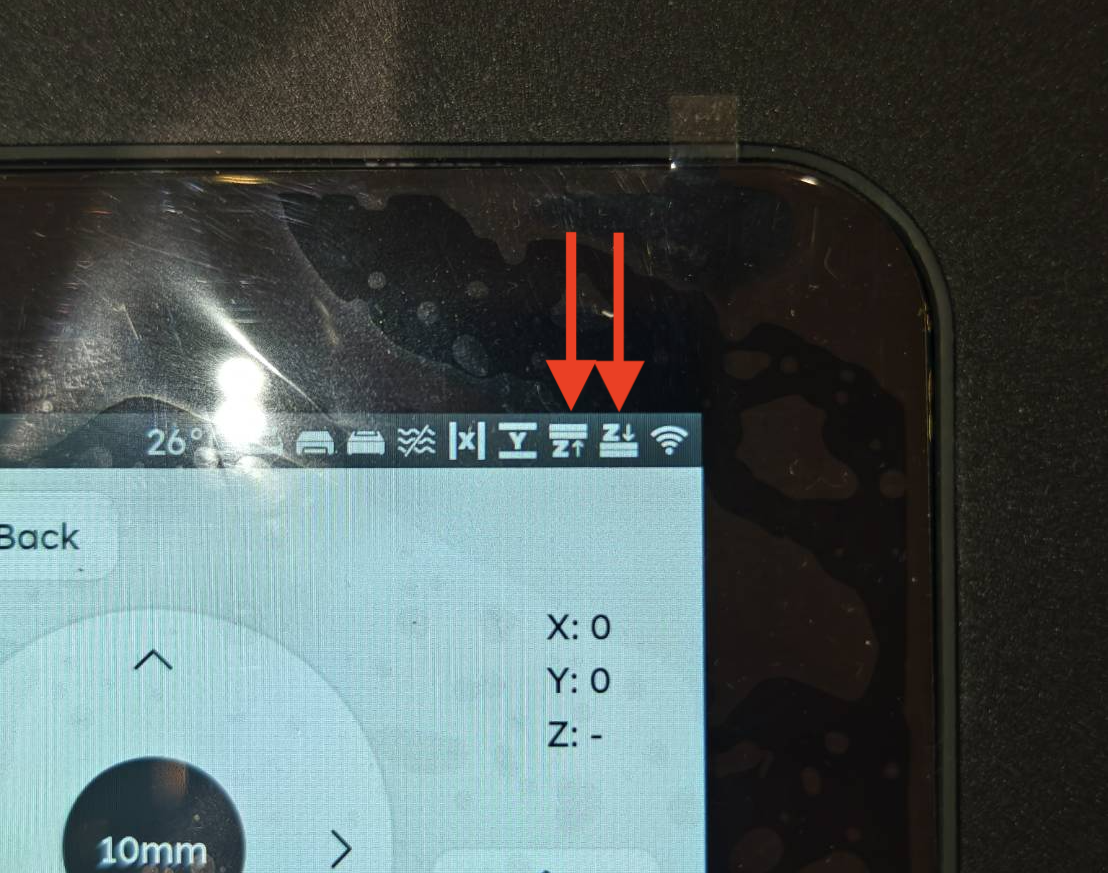

Gehen Sie im Bedienfeld zu "Wartung" und betätigen Sie beide Z-Achsen-Endschalter, um die Änderung des Symbols zu beobachten.
Reagieren die Symbole für die oberen und unteren Z-Achsen-Endschalter auf dem Bedienfeld normal?




Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, beide funktionieren einwandfrei >> Schritt B1
  • Nein, einer oder beide funktionieren nicht >> Schritt A4

Schritt A4

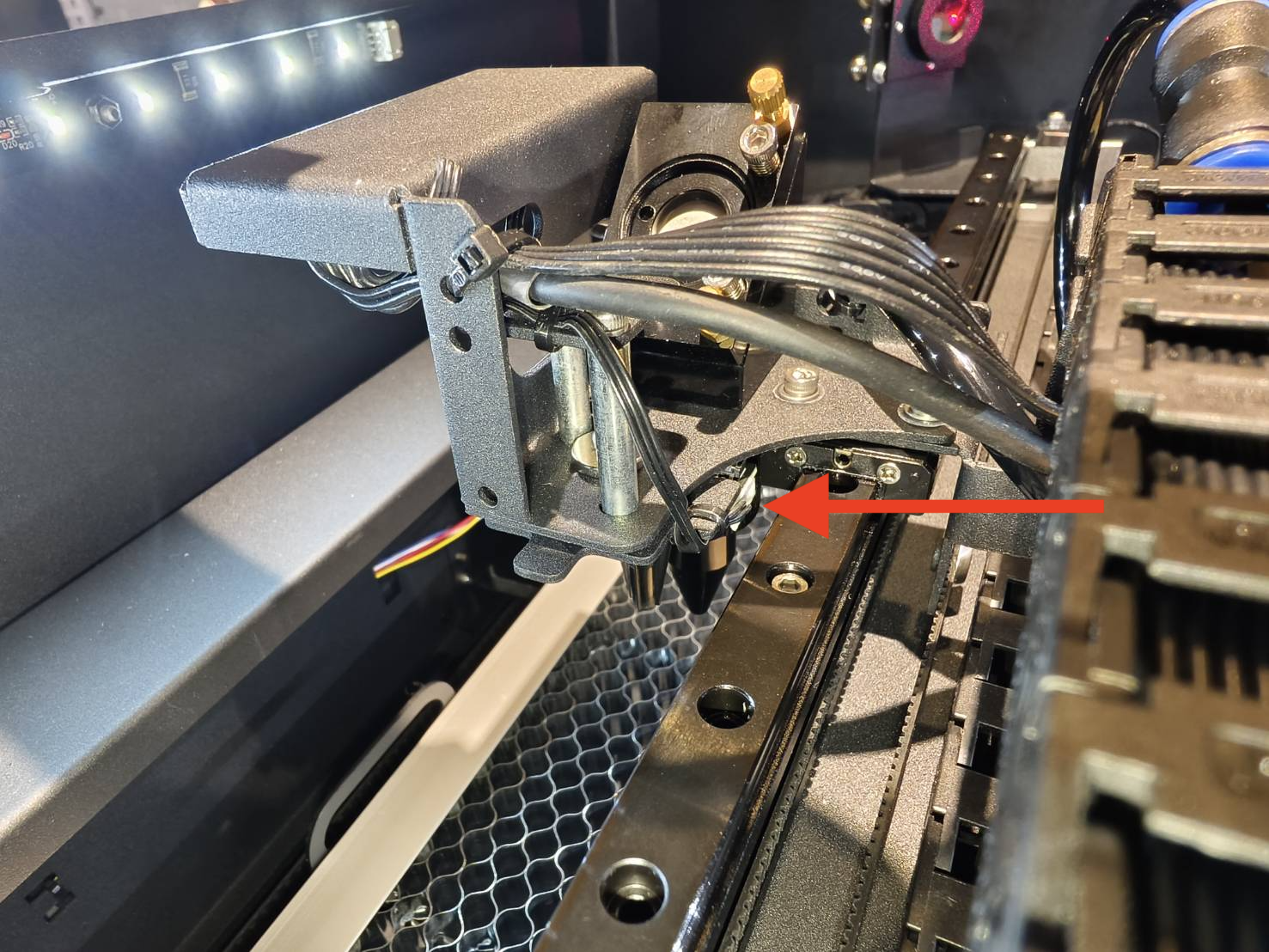

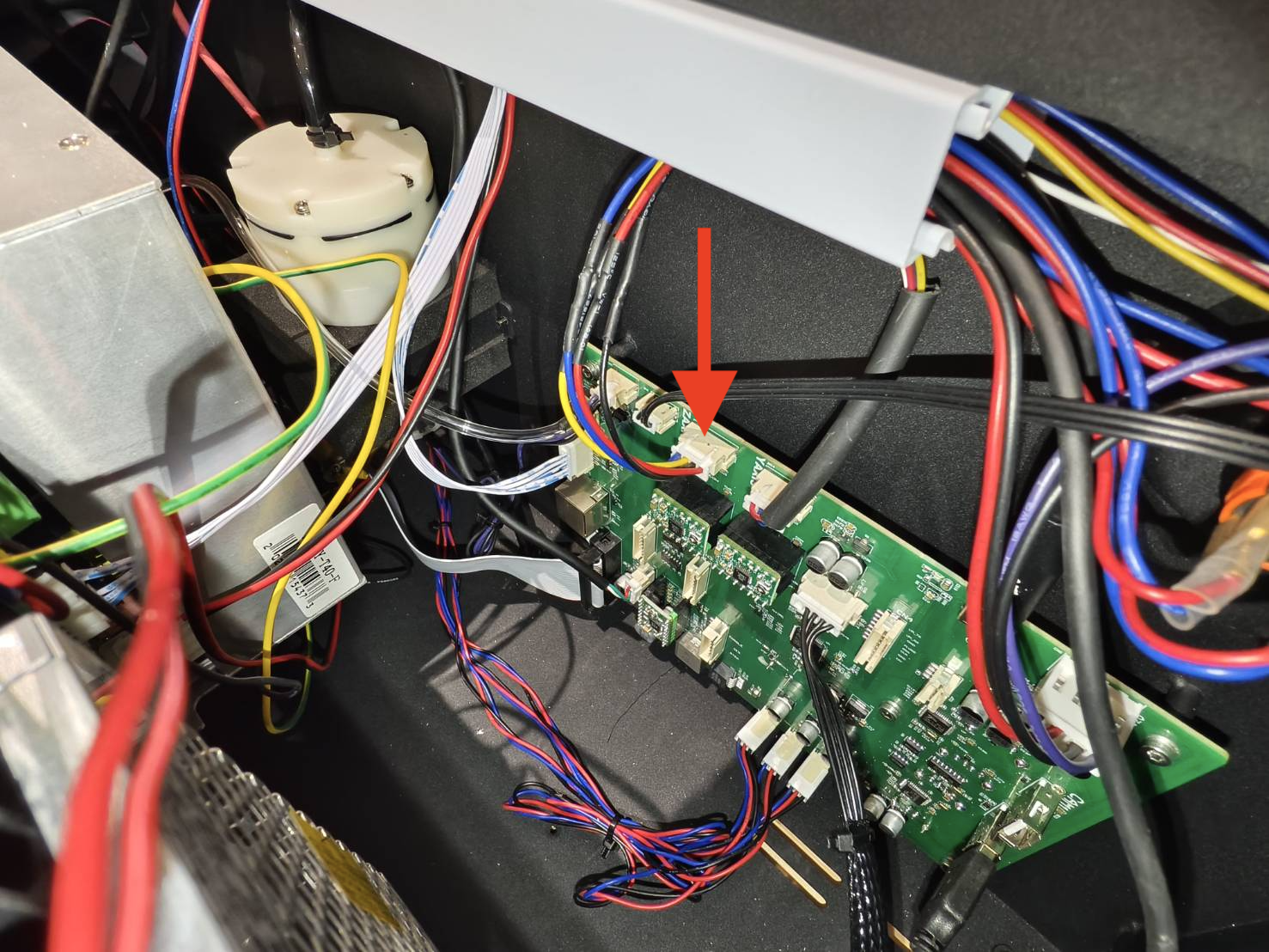

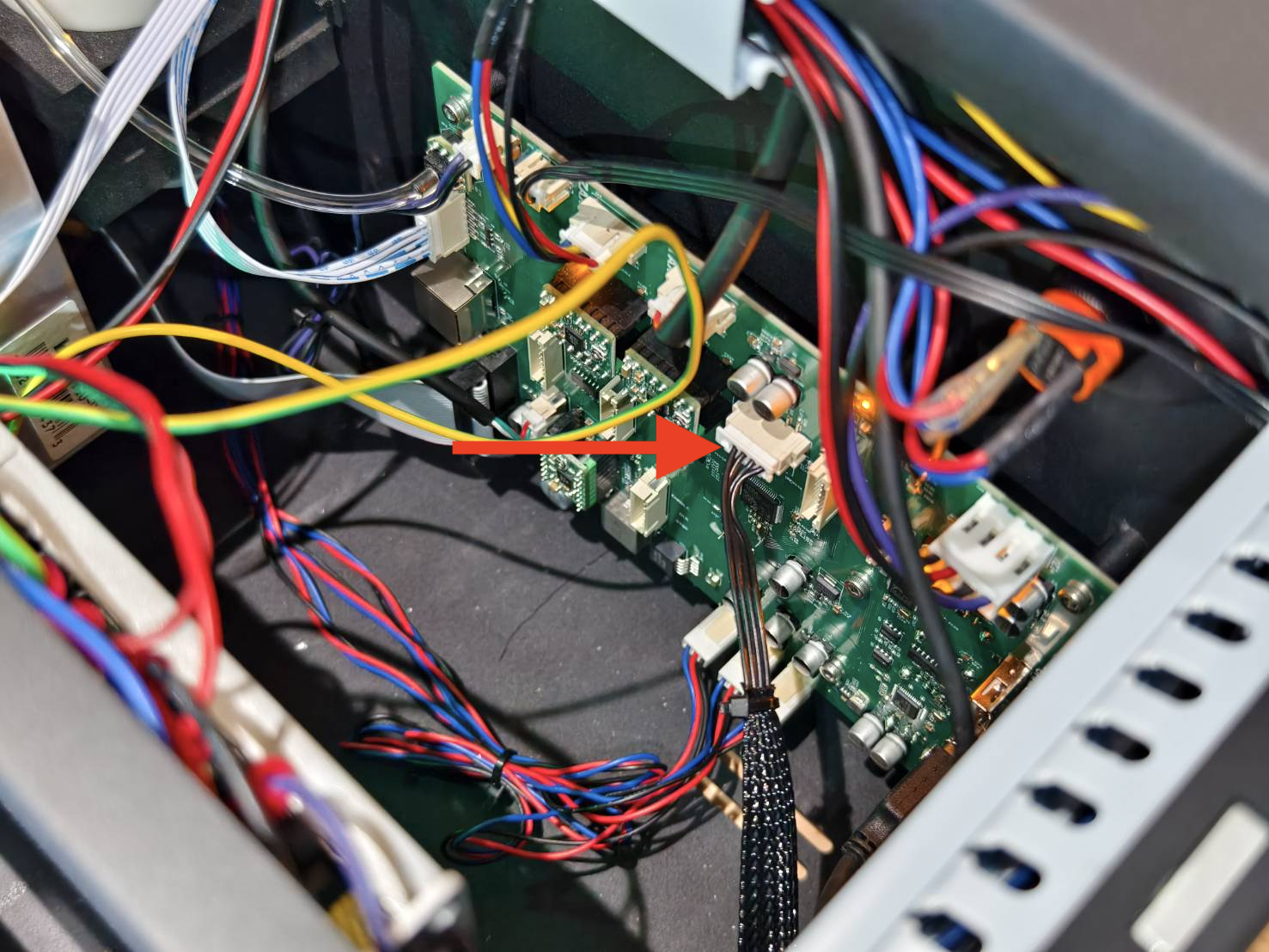

Trennen Sie das Kabel der Z-Achsen-Endschalter von der Hauptplatine und überprüfen Sie die Symbole auf dem Bedienfeld. Sind beide Symbole geschlossen?

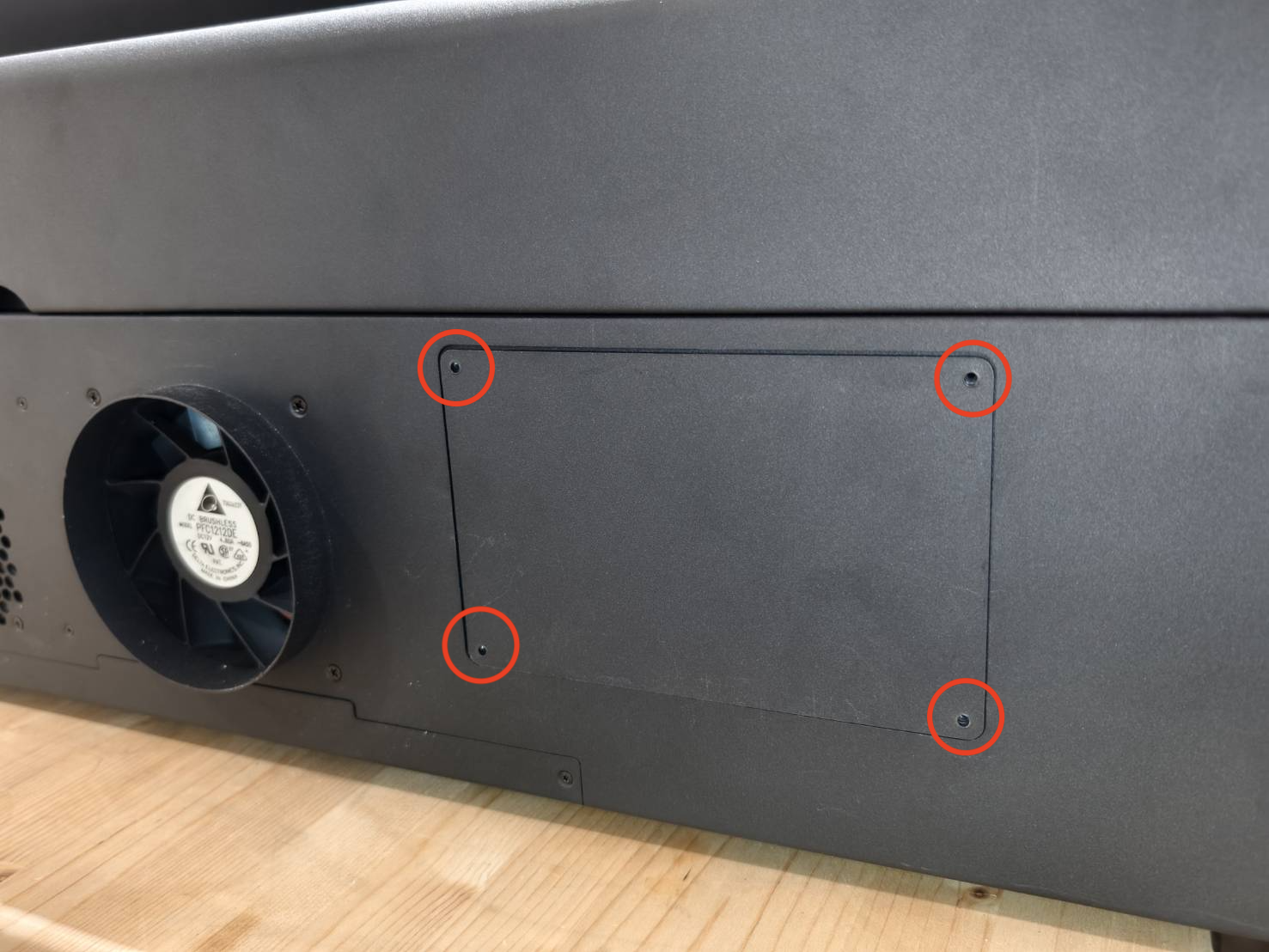

  • Schalten Sie die Maschine aus. Öffnen Sie die Seitenabdeckung, um das Innere der Maschine zu inspizieren.

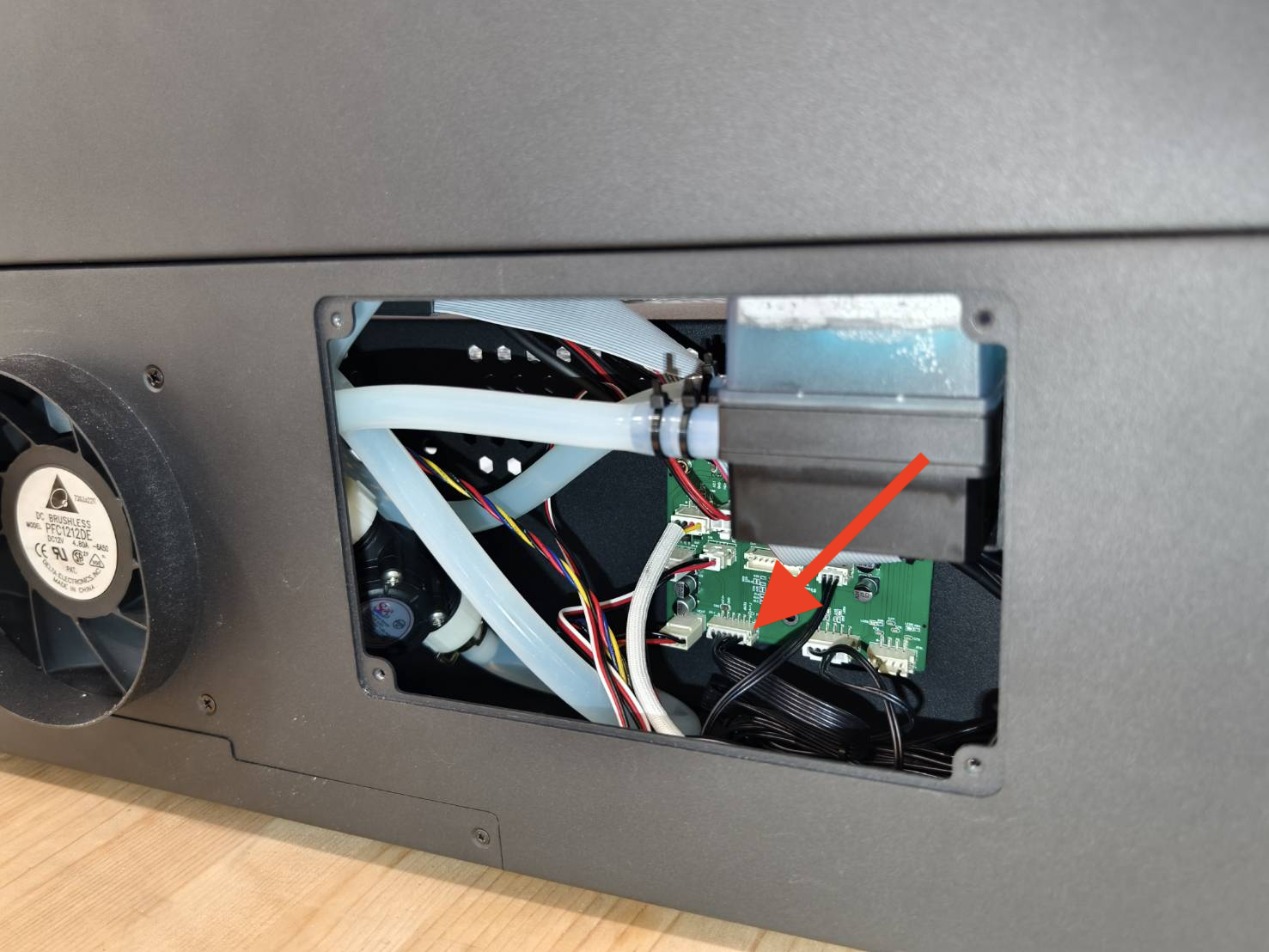

  • Trennen Sie das Flachbandkabel der Z-Achsen-Endschalter.
    (Siehe das Schaltbild falls Ihre Leiterplatte nicht dem Foto entspricht.)



  • Schalten Sie die Maschine ein und überprüfen Sie die Symbole. Sind beide Symbole geschlossen?



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, beide sind geschlossen >> Video aufzeichnen >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Der Endschalter ist defekt und muss ausgetauscht werden
  • Nein, einer oder beide bleiben offen >> Video aufzeichnen >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Die Hauptplatine ist defekt und muss ausgetauscht werden.

Schritt B1

Installieren Sie die Wabenplatte erneut.
Prüfen Sie, ob sowohl der obere als auch der untere Z-Achsen-Endschalter von der Plattform ausgelöst werden können.
Senken und heben Sie das Bett bis zum Anschlag, um zu überprüfen, ob die Z-Achsen-Endschalter ausgelöst werden.

Gutes Beispiel - Ausgelöst
Schlechtes Beispiel - Nicht ausgelöst
(HEXA wird zur Veranschaulichung verwendet)



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, beide Schalter können ausgelöst werden >> Schritt C1
  • Nein, die Maschine gibt ein schleifendes Geräusch von sich, wenn sie den Anschlag erreicht >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Die Plattform ist nicht horizontal ausgerichtet und muss justiert werden.
  • Nein, sie kann nur in eine Richtung bewegt werden >> Schritt C1
  • Nein, die Plattform bewegt sich überhaupt nicht >> Schritt B2

Schritt B2

Heben oder senken Sie das Bett manuell und prüfen Sie, ob es sich in beide Richtungen frei nach oben und unten bewegen lässt.



  • Ja, die Plattform kann manuell nach oben und unten bewegt werden. >> Schritt B3
  • Nein, die Plattform scheint festzuklemmen. >> Schritt B2.1

Schritt B2.1

Versuchen Sie, die vier Gewindespindeln zu schmieren und prüfen Sie, ob sich die Plattform manuell und über das Bedienfeld bewegen lässt.
Bitte beachten Sie den entsprechenden Artikel.



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform lässt sich jetzt manuell und über das Bedienfeld bewegen >> Schritt B1
  • Die Plattform kann manuell bewegt werden, aber nicht über das Bedienfeld >> Schritt B3
  • Die Plattform lässt sich nicht manuell bewegen >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Die Autofokus-Plattform ist korrodiert oder beschädigt.

Schritt B3

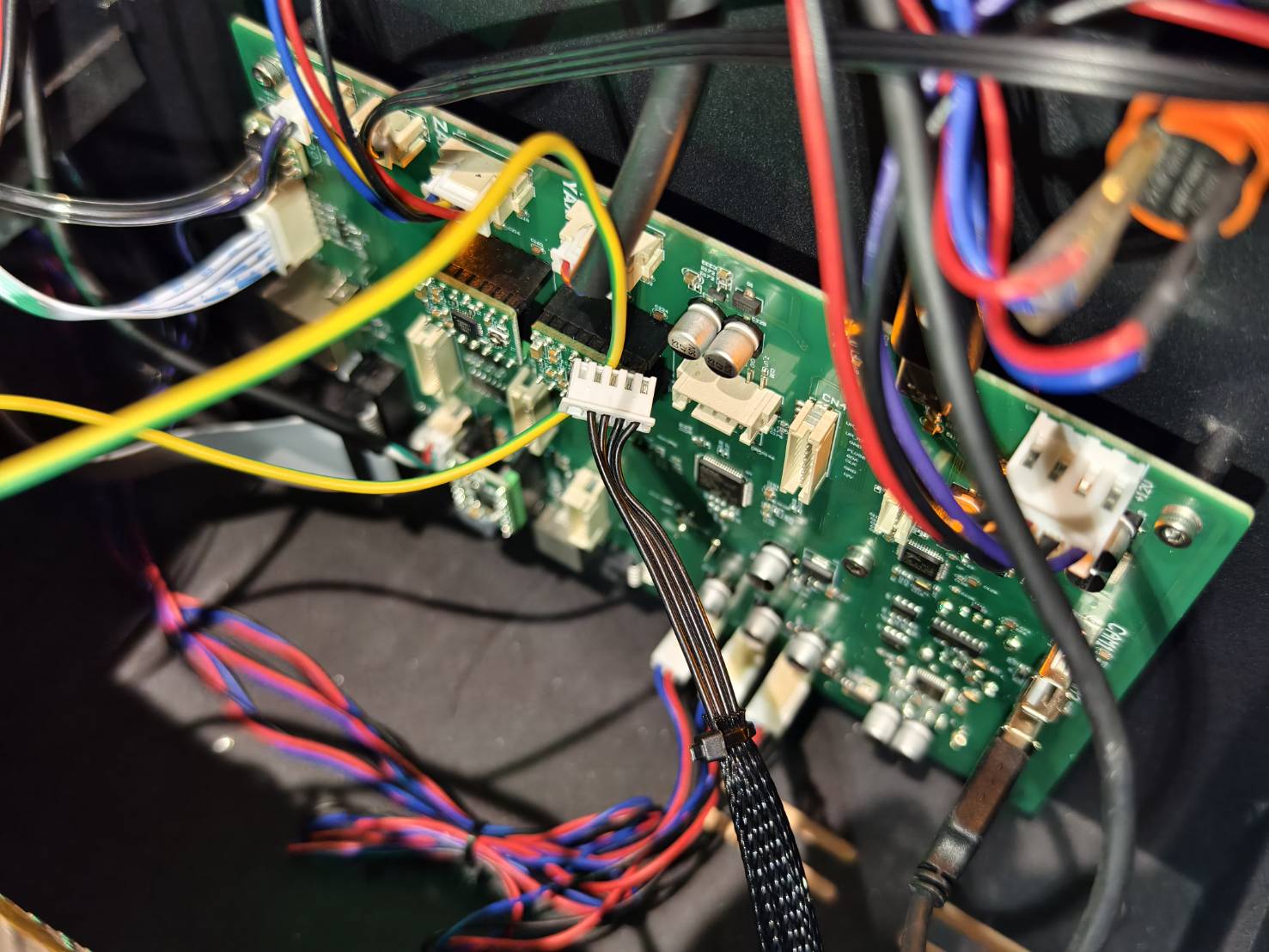

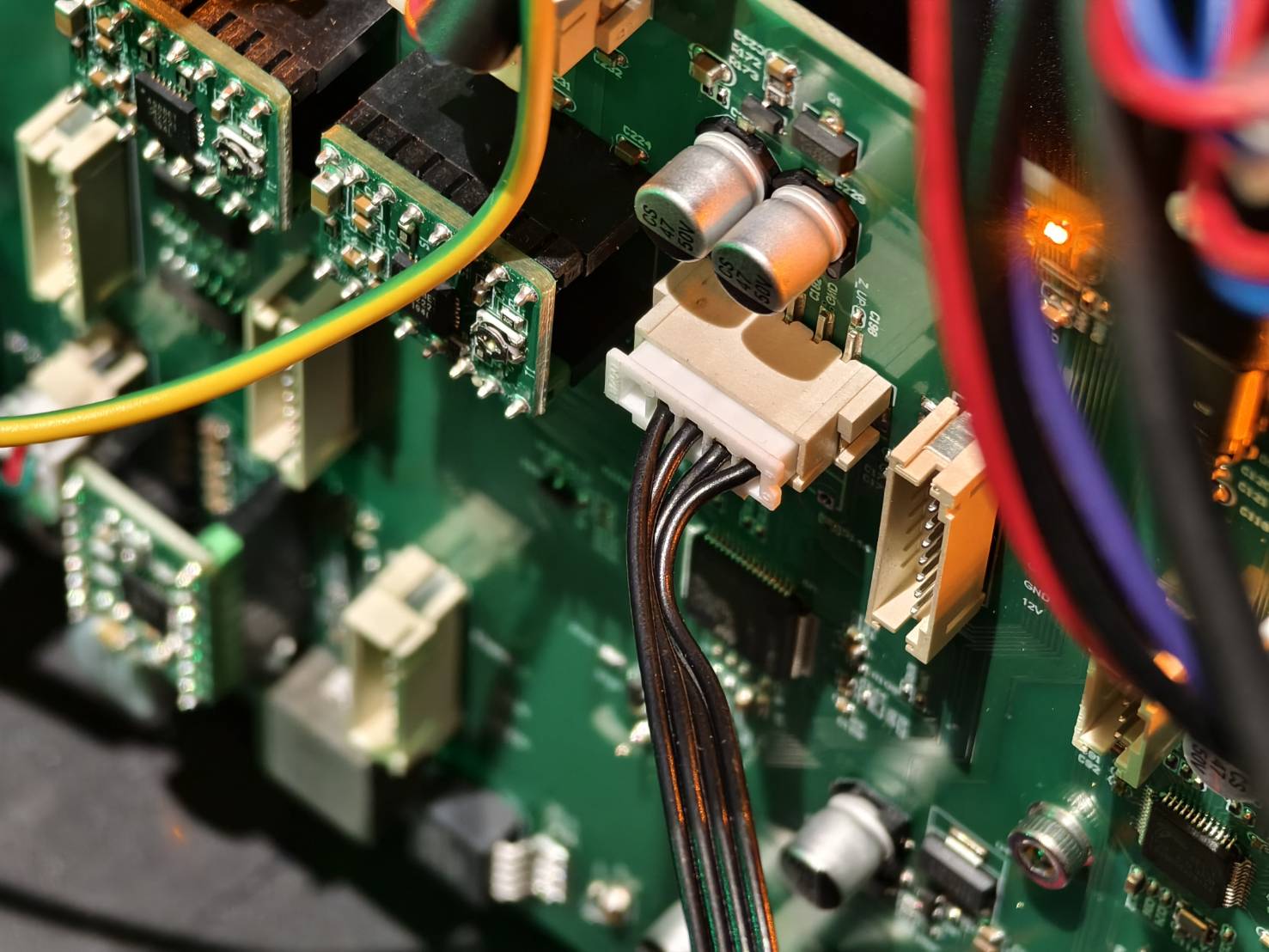

Trennen Sie das Kabel des Z-Achsen-Motors und schließen Sie es wieder an. Versuchen Sie anschließend, die Plattform über das Bedienfeld abzusenken und anzuheben.
(Siehe das Schaltbild falls Ihre Leiterplatte nicht dem Foto entspricht.)

  • Schalten Sie die Maschine aus. Öffnen Sie die Seitenabdeckung, um das Innere der Maschine zu inspizieren.

  • Trennen Sie das Kabel des Z-Achsen-Motors und schließen Sie es wieder an.



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Die Plattform lässt sich jetzt über das Bedienfeld absenken und anheben >> Schritt B1
  • Nein, sie kann nur in eine Richtung bewegt werden >> Schritt B4
  • Nein, die Plattform bewegt sich überhaupt nicht >> Schritt B4

Schritt B4

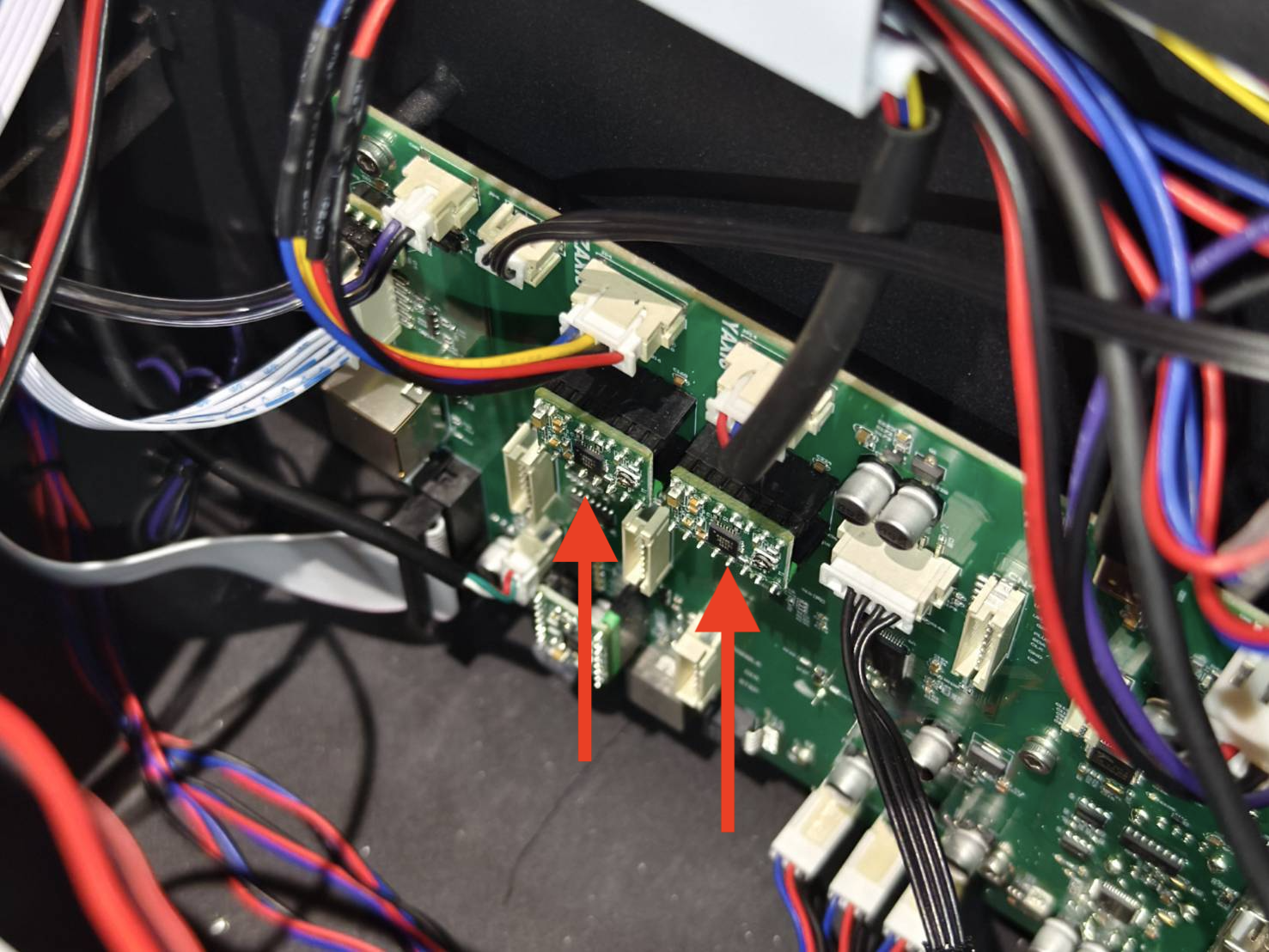

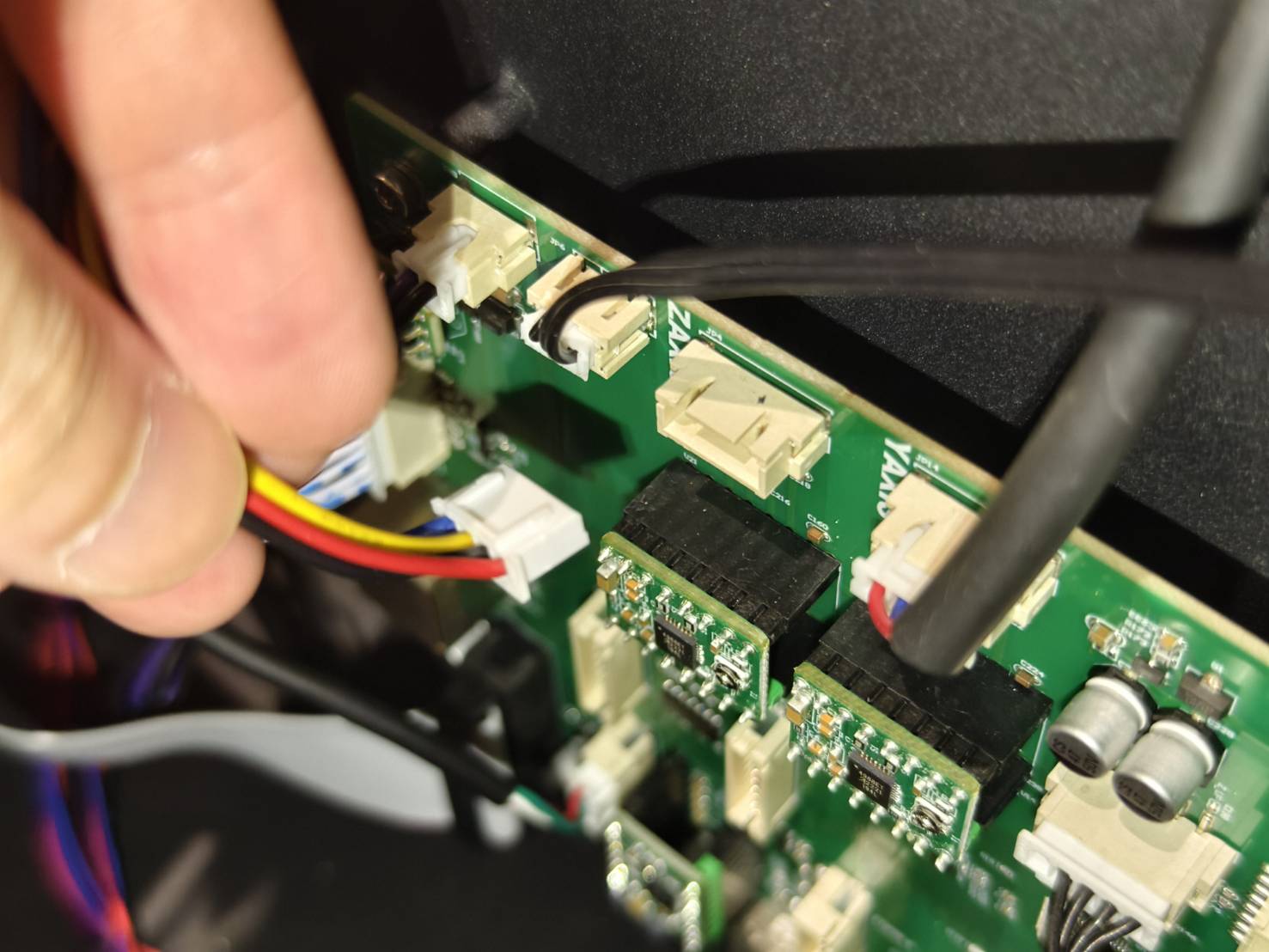

Schalten Sie die Maschine aus, um die Treiber-ICs der Y-Achse und Z-Achse zu tauschen und testen Sie die Plattform über das Bedienfeld.




Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Die Plattform lässt sich jetzt über das Bedienfeld absenken und anheben >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Der Treiber-IC der Z-Achse ist defekt
  • Nein, sie kann nur in eine Richtung bewegt werden >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Die Hauptplatine ist defekt
      2. Der Z-Achsen-Motor ist defekt (weniger wahrscheinlich)
  • Nein, die Plattform bewegt sich überhaupt nicht >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Die Hauptplatine ist defekt
      2. Der Z-Achsen-Motor ist defekt (weniger wahrscheinlich)

Schritt C1

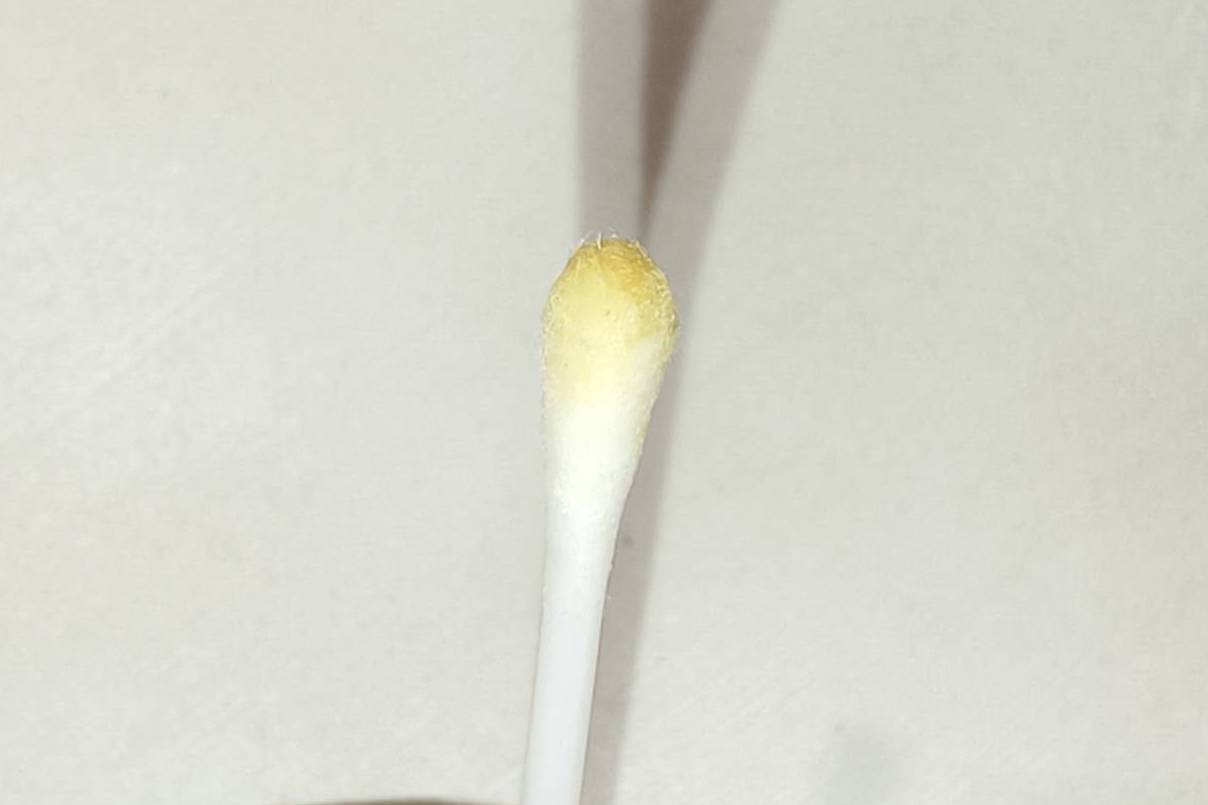

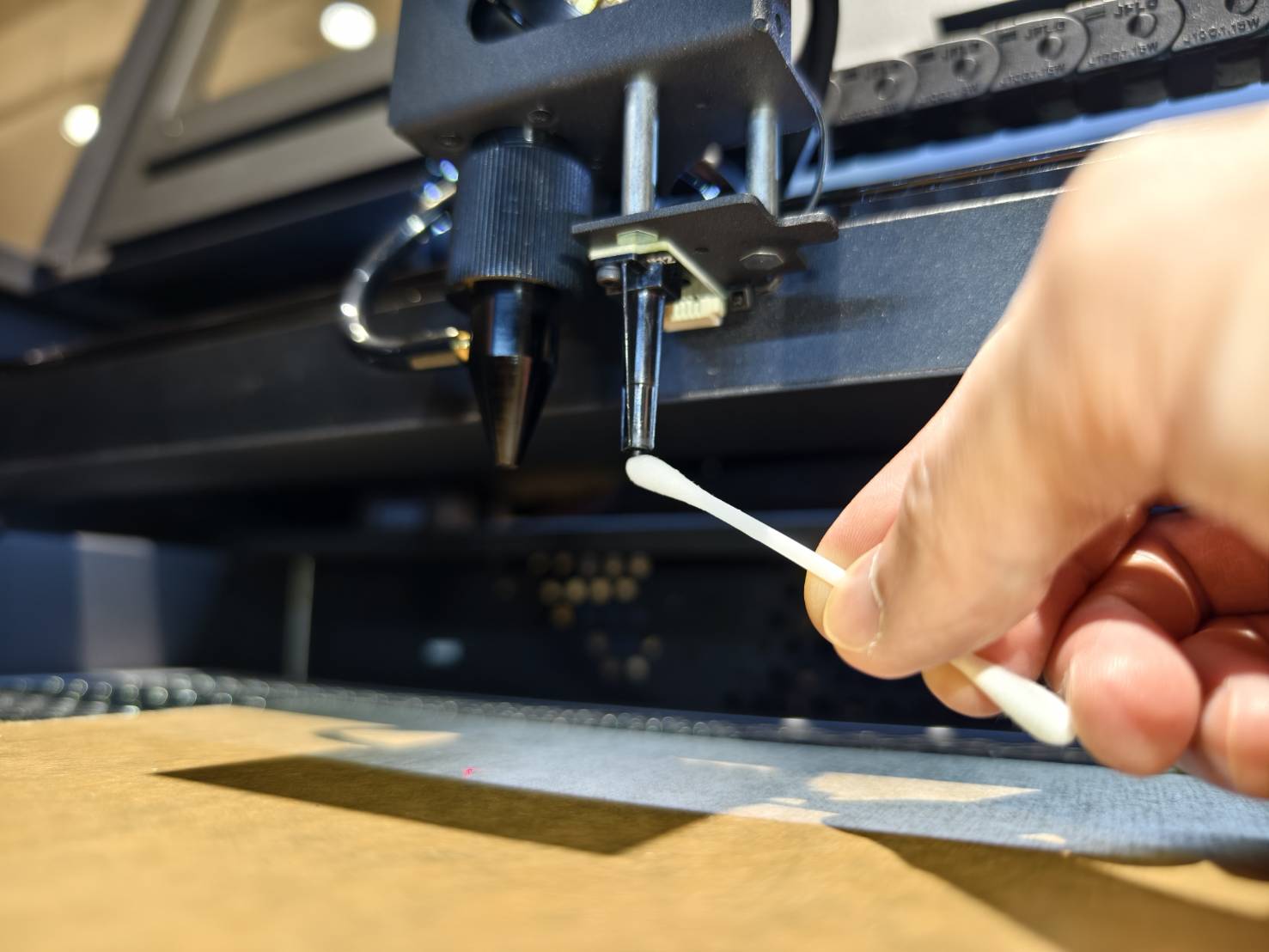

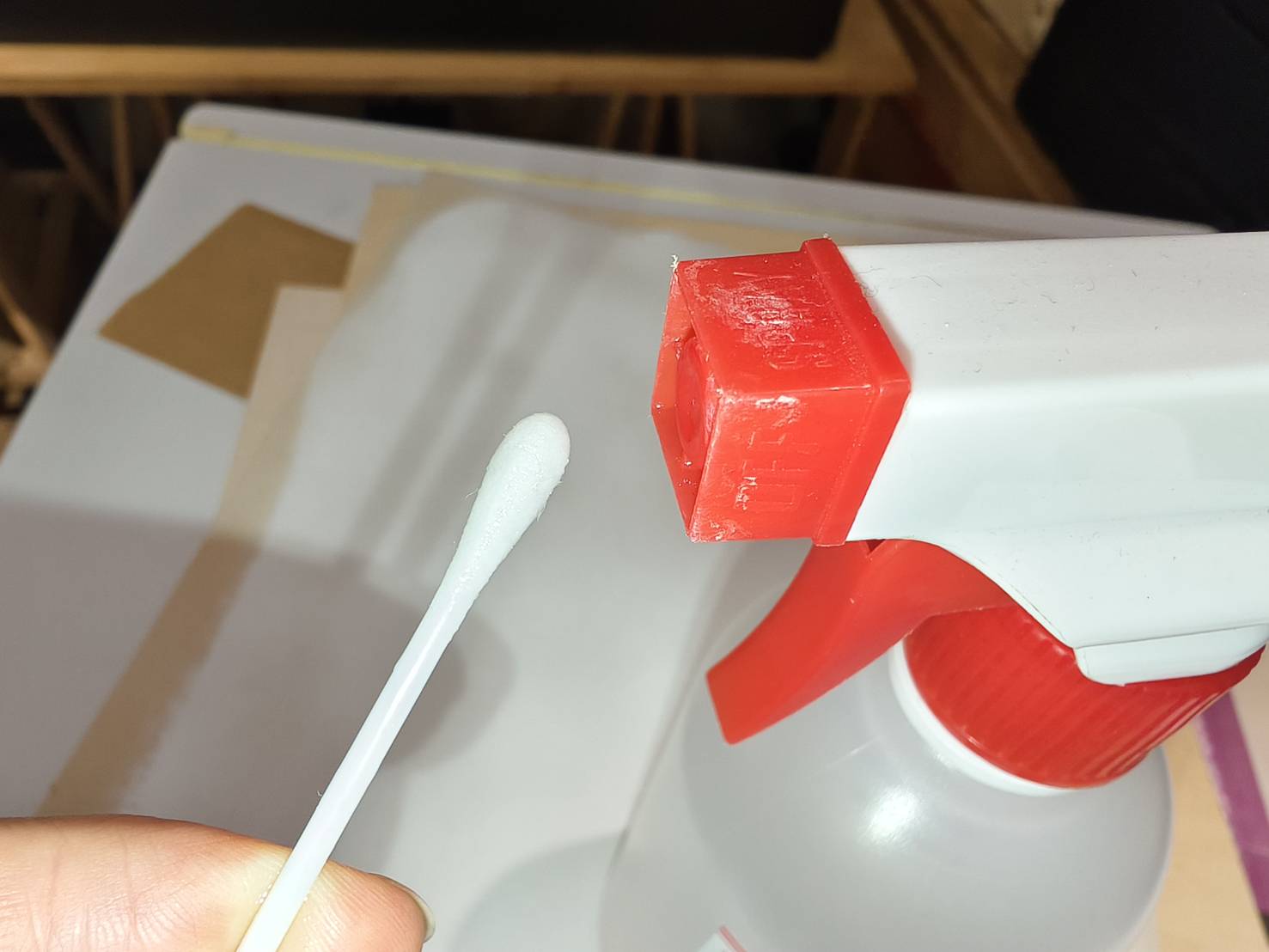

  • Verwenden Sie ein Wattestäbchen mit Alkohol, um die Spitze des Autofokus-Moduls zu reinigen.


  • Prüfen Sie, ob die Plattform nach oben und unten bewegt werden kann.

Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt C8
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Schritt C2

Schritt C2

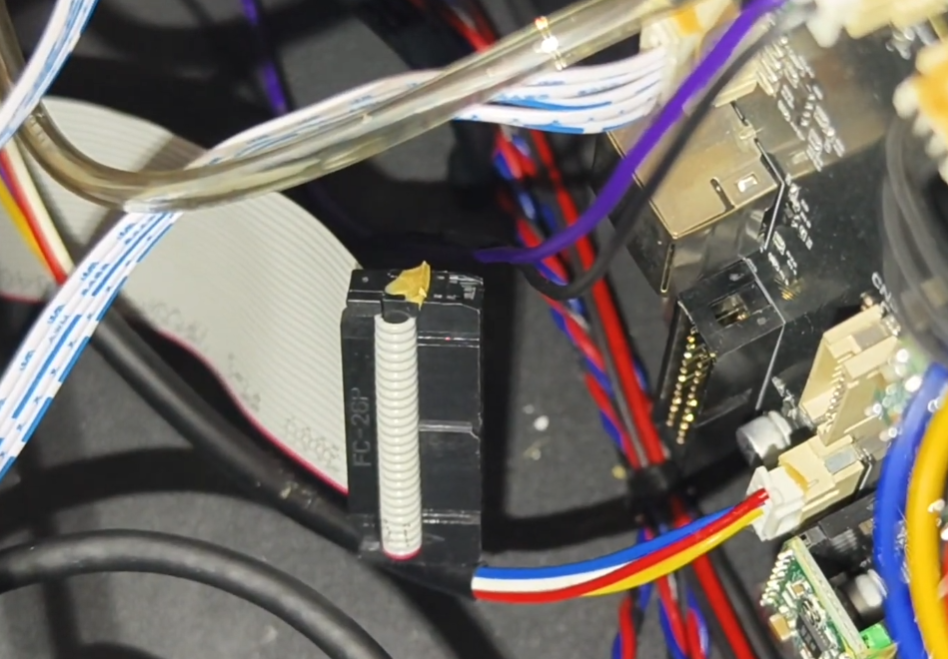

Schalten Sie das Gerät aus. Öffnen Sie die seitliche Abdeckung, um das graue Flachbandkabel abzuziehen und wieder anzuschließen.
Schalten Sie das Gerät ein, um zu testen, ob die Plattform angehoben und abgesenkt werden kann.
(Testen Sie die Funktion, nachdem das graue Kabel abgezogen und wieder angeschlossen wurde.)


Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt A1.1
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Schritt C2.1

Schritt C2.1

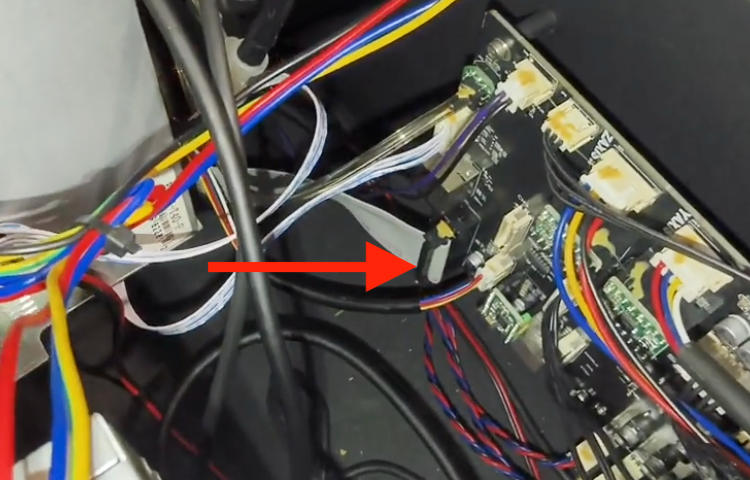

Ziehen Sie das graue Flachbandkabel ab und testen Sie dann, ob die Plattform angehoben und abgesenkt werden kann.
(Testen Sie die Funktion, während das graue Kabel abgezogen ist.)



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt C8
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Schritt C3

Schritt C3

  • Stecken Sie das graue Flachbandkabel wieder ein.

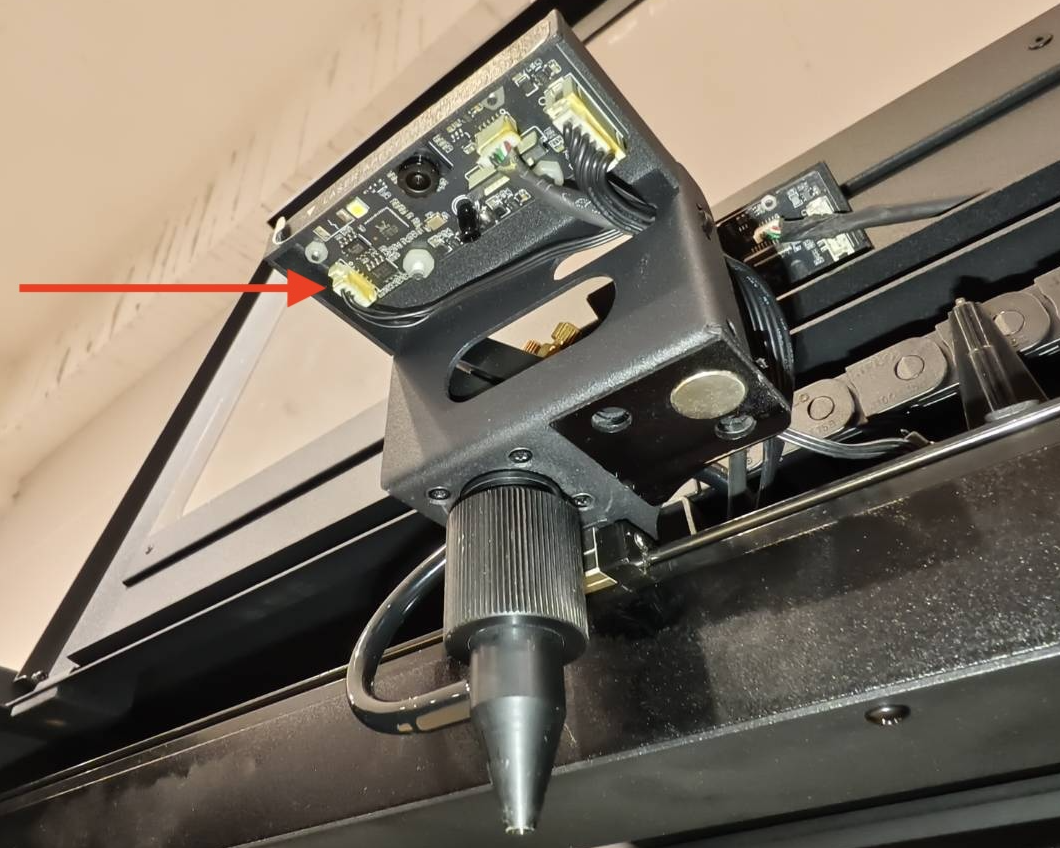

  • Ziehen Sie das Kabel von der Platine am Laserkopf ab.



  • Prüfen Sie, ob die Plattform nach oben und unten bewegt werden kann.

Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt C4
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Schritt B2

Schritt C4

  • Schließen Sie das Kabel am Laserkopf wieder an.

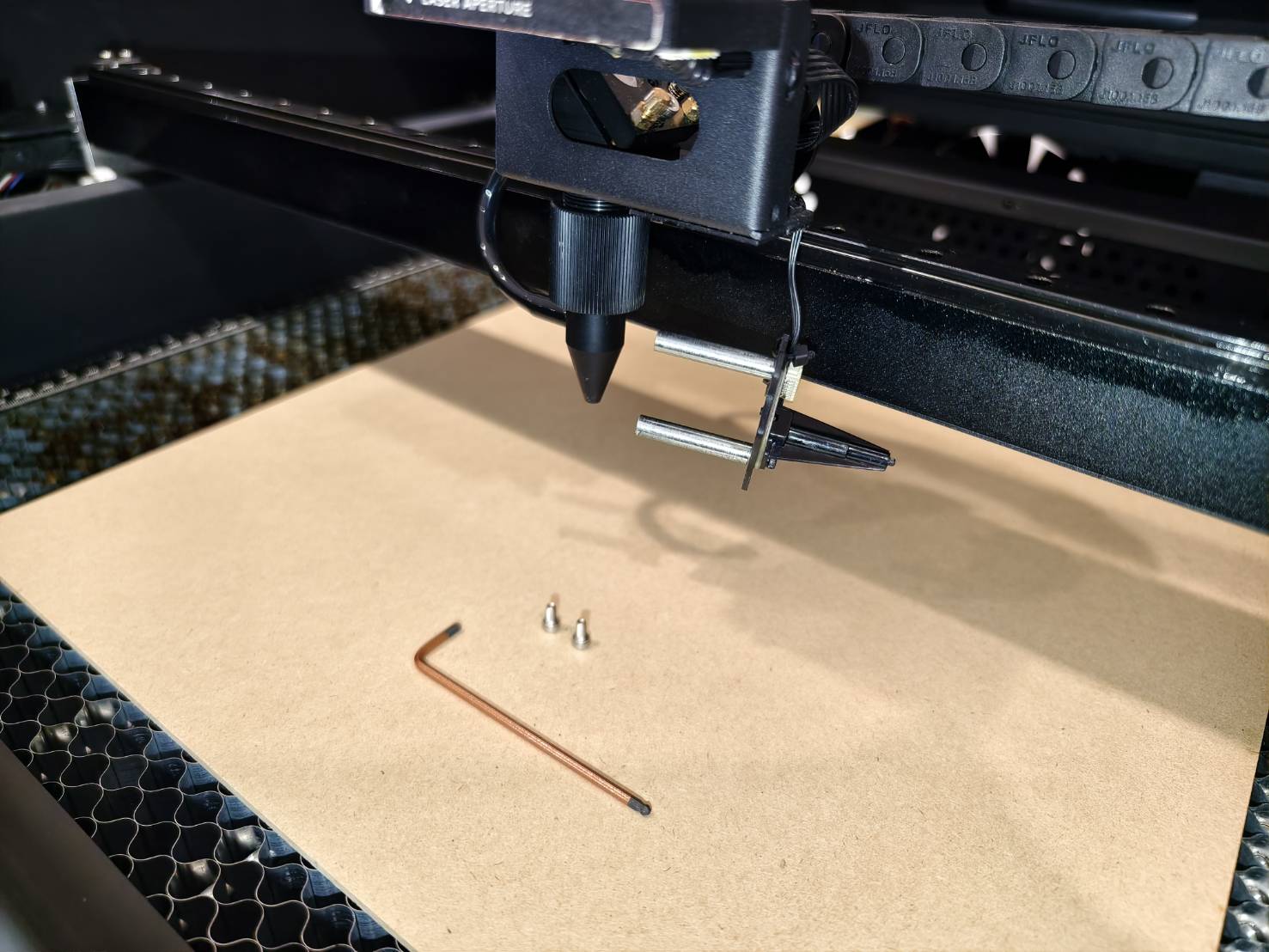

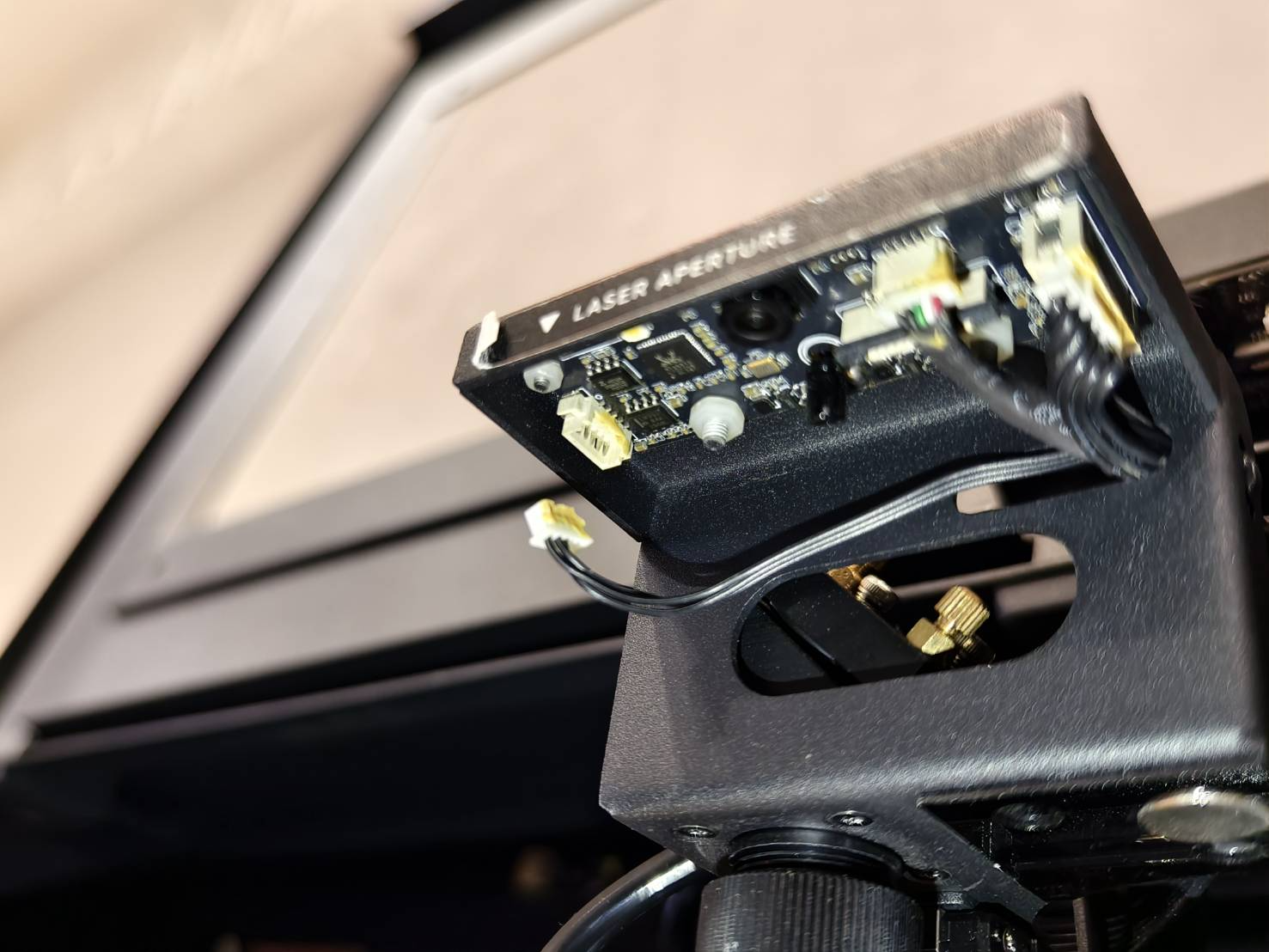

  • Bitte beachten Sie die Anleitung zum Entfernen der Autofokus-Sonde und der Abdeckung.
    Lesen Sie nur Schritt 1, Schritt 2 und Schritt 6 (für diesen Schritt werden ein 2,5-mm- und ein 2,0-mm-Inbusschlüssel benötigt). [Beambox II - Auto-Focus Probe & Cable Replacement]

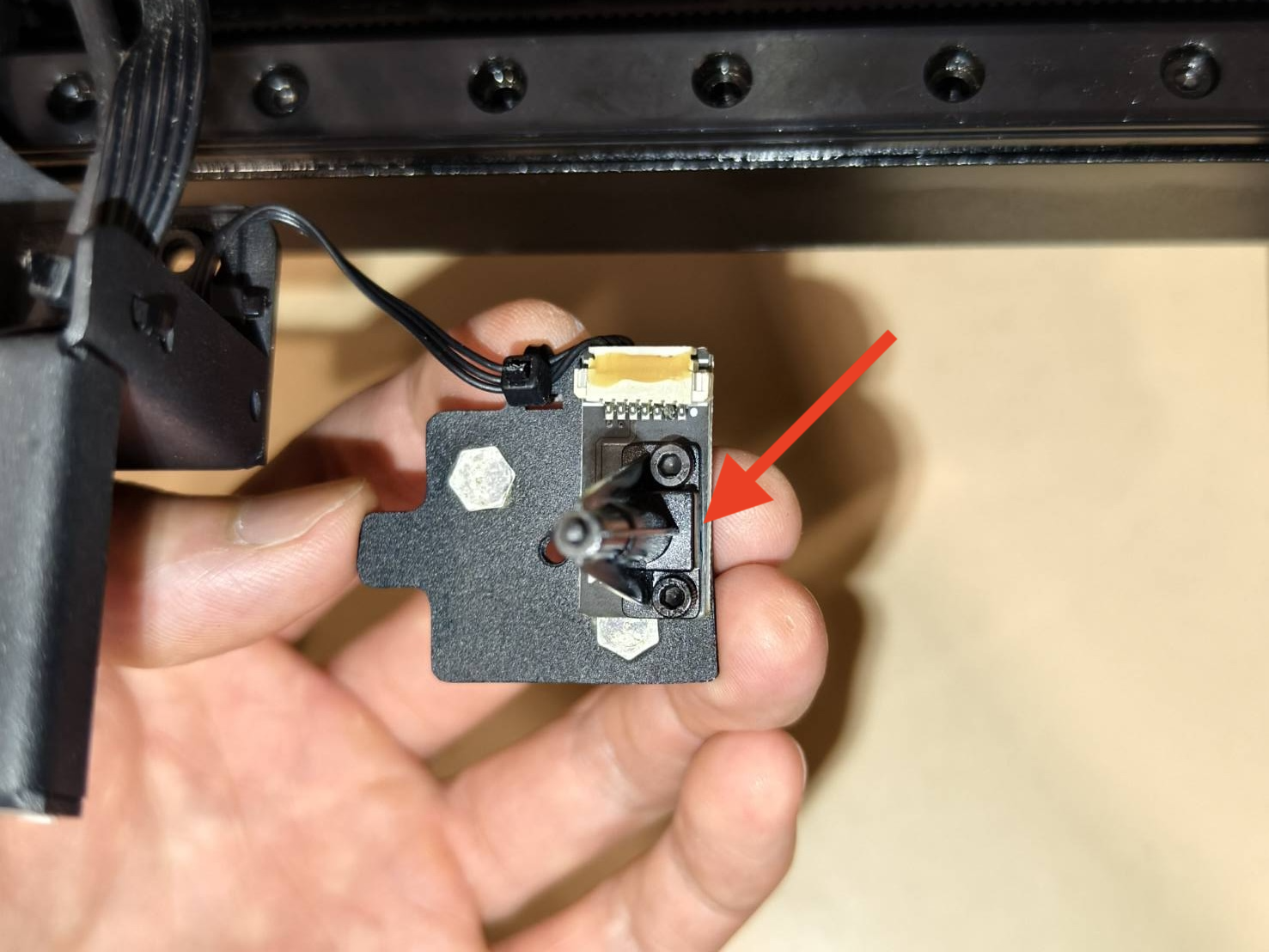

  • Prüfen Sie, ob der Schalter der Autofokus-Platine wie im Video gezeigt reibungslos gedrückt werden kann.


Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, der Schalter lässt sich wie im Video gezeigt reibungslos drücken >> Schritt C5
  • Nein, der Schalter lässt sich überhaupt nicht drücken oder klemmt >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Das Autofokus-Modul ist defekt.

Schritt C5

  • Bitte beachten Sie die Anleitung zum Wiedereinbau der Abdeckung und Sonde auf der Autofokus-Platine und stellen Sie sicher, dass die Sonde nach oben gedrückt werden kann. Lesen Sie nur Schritt 7 und Schritt 8.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Hängen Sie die Autofokus-Baugruppe an ihren Platz und überprüfen Sie, ob sich die Plattform nach oben und unten bewegen lässt.



Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt C6
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Kundensupport kontaktieren
    Mögliche Ursache:
    1. Die Autofokus-Sonde und die Abdeckung sind beschädigt.
    2. Die Autofokus-Platine ist beschädigt. (Weniger wahrscheinlich)

Schritt C6

Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt C8
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Schritt C7

Schritt C7

Stecken Sie die folgenden Kabel erneut ein.

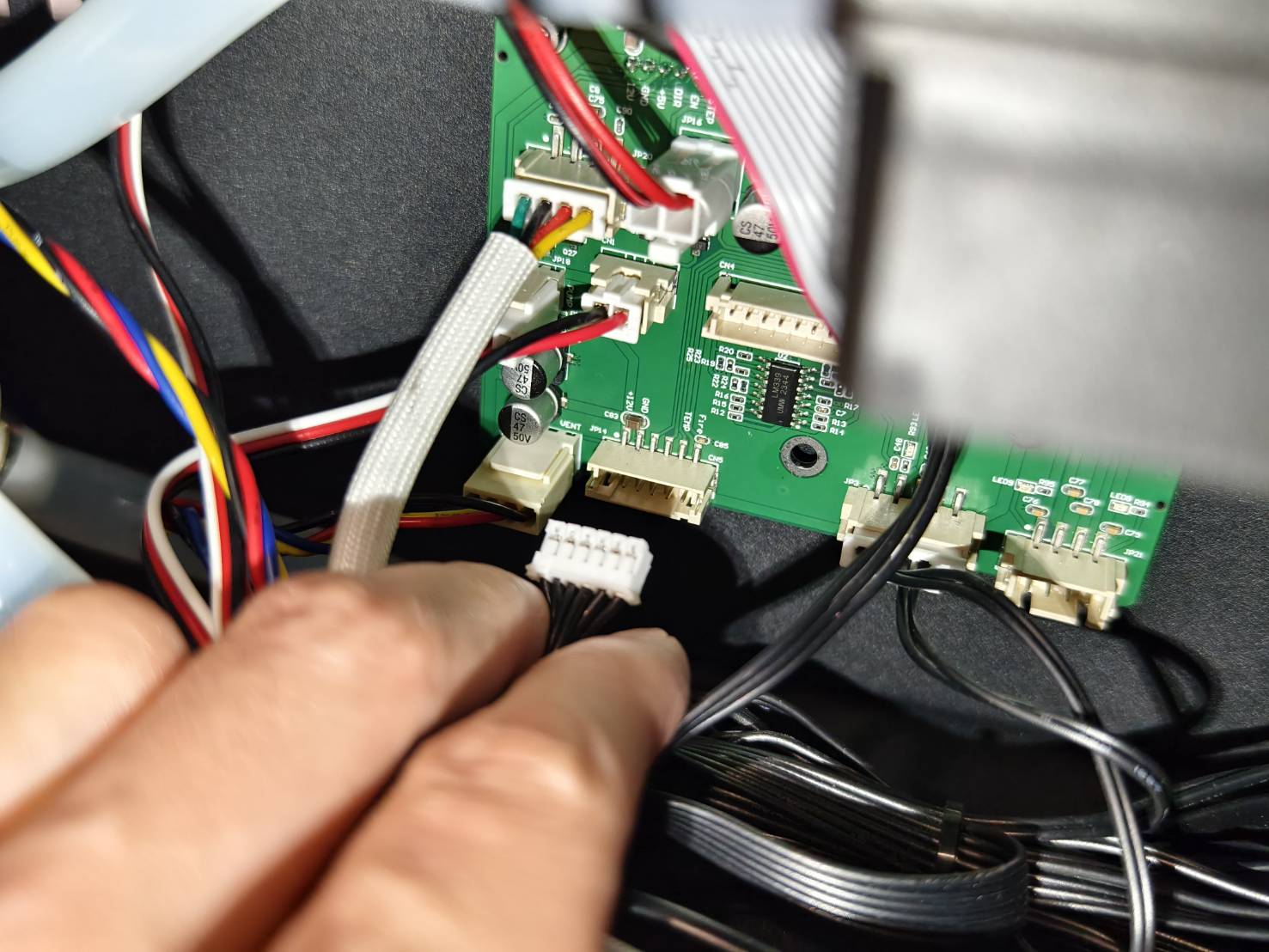

  • Das 6-polige Kabel an der Plotter-Platine. (Die Rückabdeckung muss mit einem T8-Schraubendreher entfernt werden.) (Siehe Schaltbild falls Ihre Leiterplatte nicht dem Foto entspricht.)

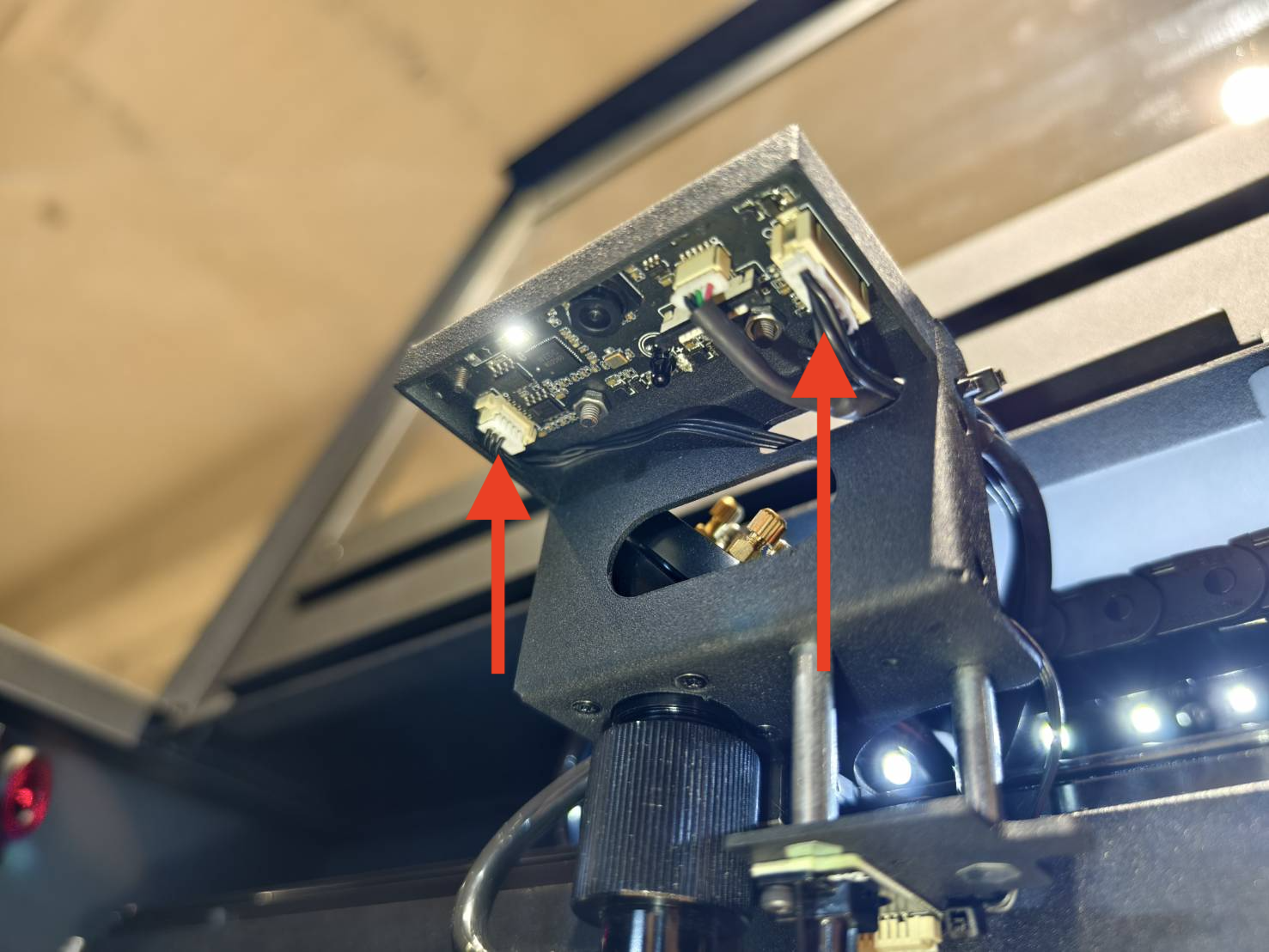

  • Die 6-poligen und 3-poligen Kabel an der Kamera-LED-Platine am Laserkopf.
    (Falls dies zu schwer abzuziehen ist, stellen Sie stattdessen sicher, dass die Verbindung nicht lose ist.)


  • Das 3-polige Kabel am Autofokus-Modul an der Rückseite des Laserkopfes.
    (Falls dies zu schwer abzuziehen ist, stellen Sie stattdessen sicher, dass die Verbindung nicht lose ist.)

  • Überprüfen Sie anschließend, ob sich die Plattform nach oben und unten bewegen lässt.

Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, die Plattform kann nach oben und unten bewegt werden >> Schritt C8
  • Nein, die Plattform kann nur in eine Richtung bewegt werden >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Das Autofokus-Modul ist defekt
      2. Das 3-polige Kabel des Auto-Fokus-Moduls ist defekt
      3. Die HX-Kamera-LED- und Flammensensor-Platine ist fehlerhaft (weniger wahrscheinlich)
      4. Das 6-polige Kabel der Flammensensor-Platine ist defekt (weniger wahrscheinlich)

Schritt C8

Platzieren Sie Ihr Material auf dem Arbeitsbett und führen Sie den Auto-Fokus durch.

Ermitteln Sie das Testergebnis und die nächste durchzuführende Aktion

  • Ja, der Auto-Fokus funktioniert >> Problem gelöst
  • Nein, der Autofokus funktioniert immer noch nicht >> Kundensupport kontaktieren
    • Mögliche Ursache:
      1. Das Autofokus-Modul ist defekt
      2. Die Auto-Fokus-Sonde ist fehlerhaft
      3. Das Material ist nicht ausreichend eben

Kundensupport kontaktieren

  • Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.

#END
