#901 Tür geöffnet/Türproblem/Türabdeckung lässt sich nicht schließen

Schritt 1 – Puls auf 0 % einstellen:

Stellen Sie aus Sicherheitsgründen die Stromrate bitte auf 0 % ein, um sicherzustellen, dass es während Ihres Tests zu keinen Impulsen kommt.

Schritt 2 – Überprüfen Sie die Magnete für die Tür:

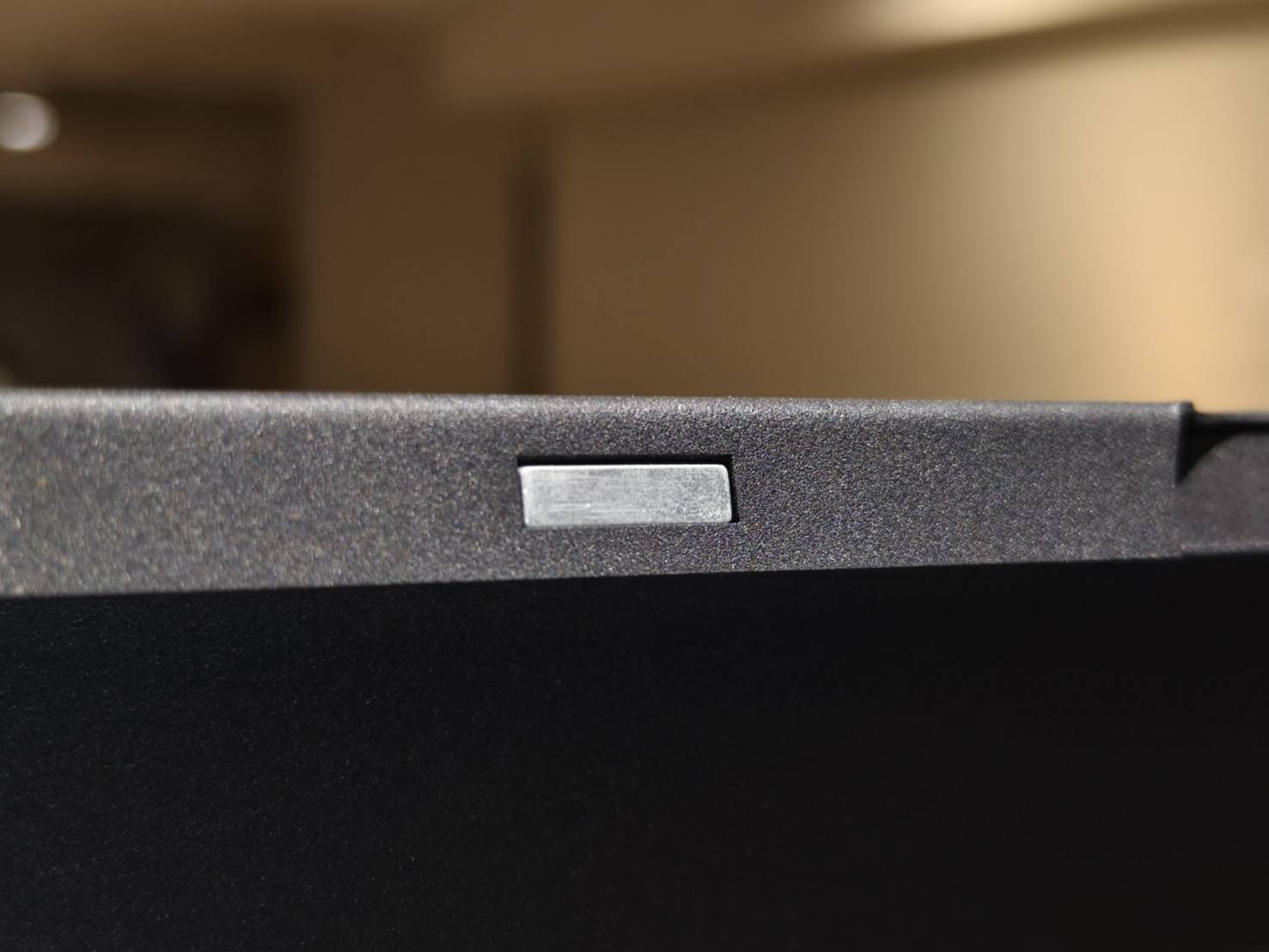

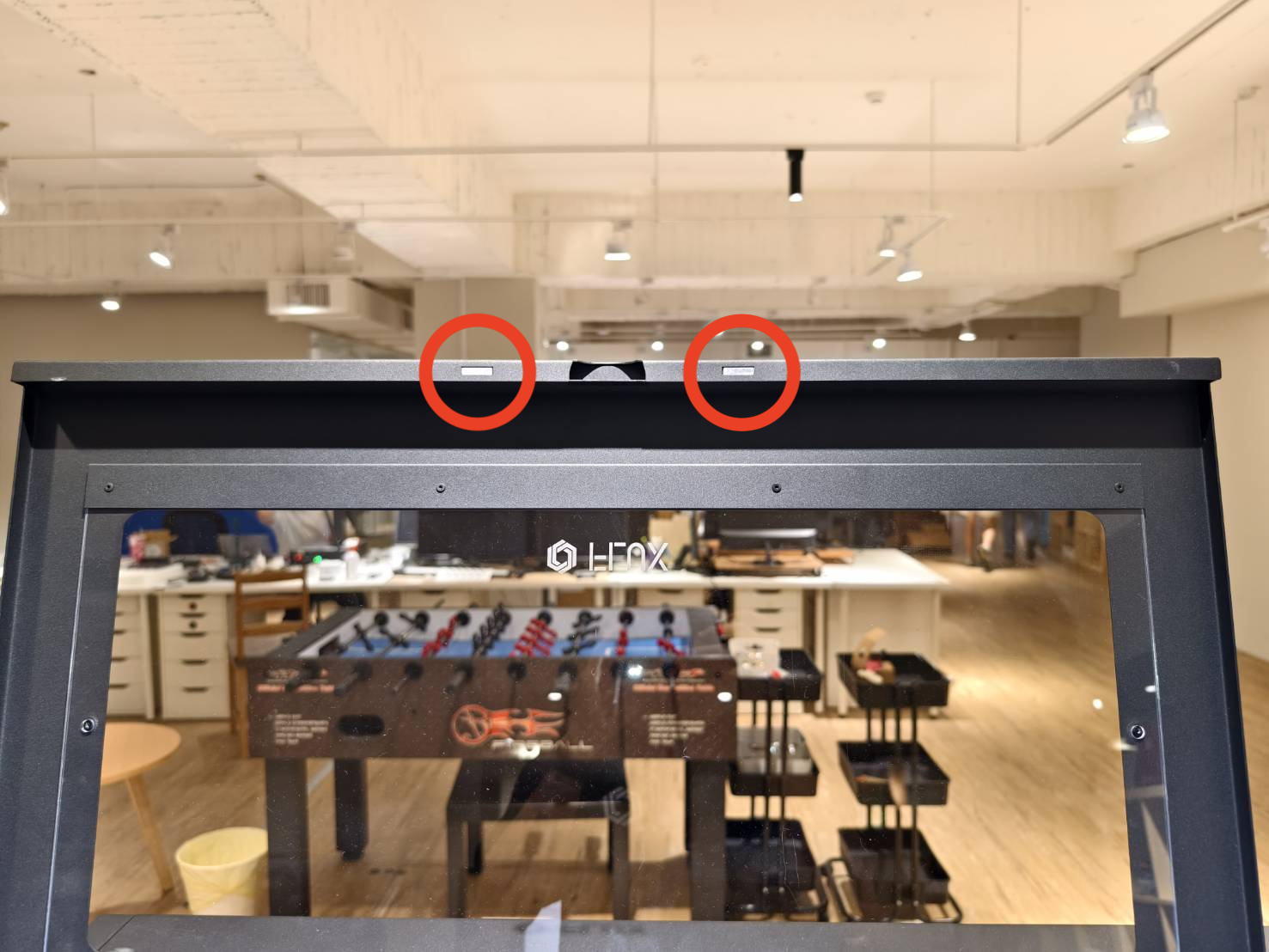

An der Tür befinden sich zwei Magnete. Bitte öffnen Sie die Tür, um nach ihnen zu sehen.

Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 3 – Überprüfen Sie den Türsensor:

Dieser Schritt führt Sie durch das Testen, ob der Türsensor mit zwei externen Magneten normal funktioniert.

Hinweis:
Die folgenden Fotos oder Videos werden mit einem HEXA demonstriert, da der Aufbau der gleiche ist wie beim Beambox 2.

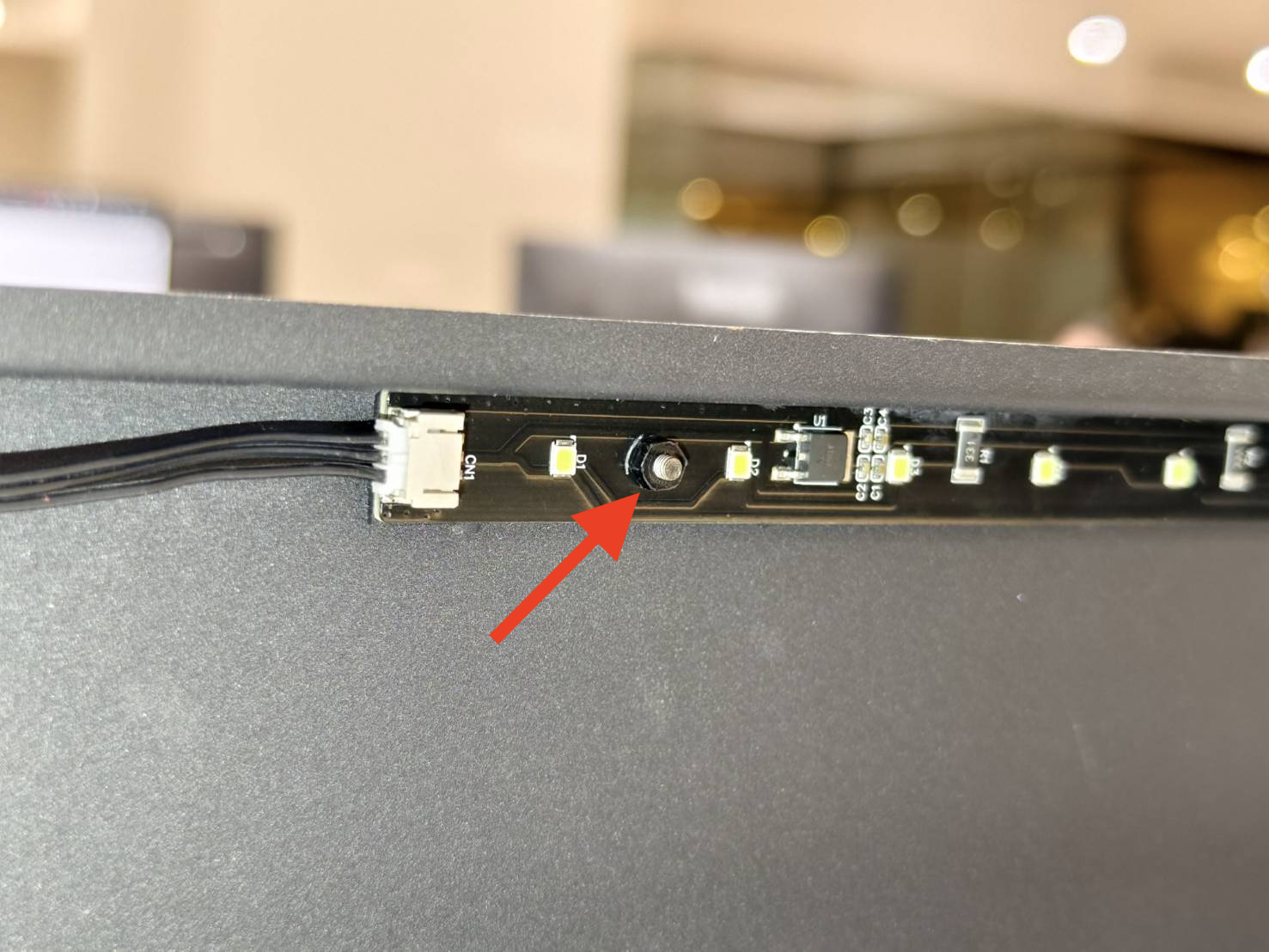

• Der Türsensor ist in die Chassis-Leuchten LED eingebettet. Bitte sehen Sie sich das Video unten an, um es zu finden.


• Der Türsensor wird haben zwei LED-Leuchten in Rot und sie leuchten immer.

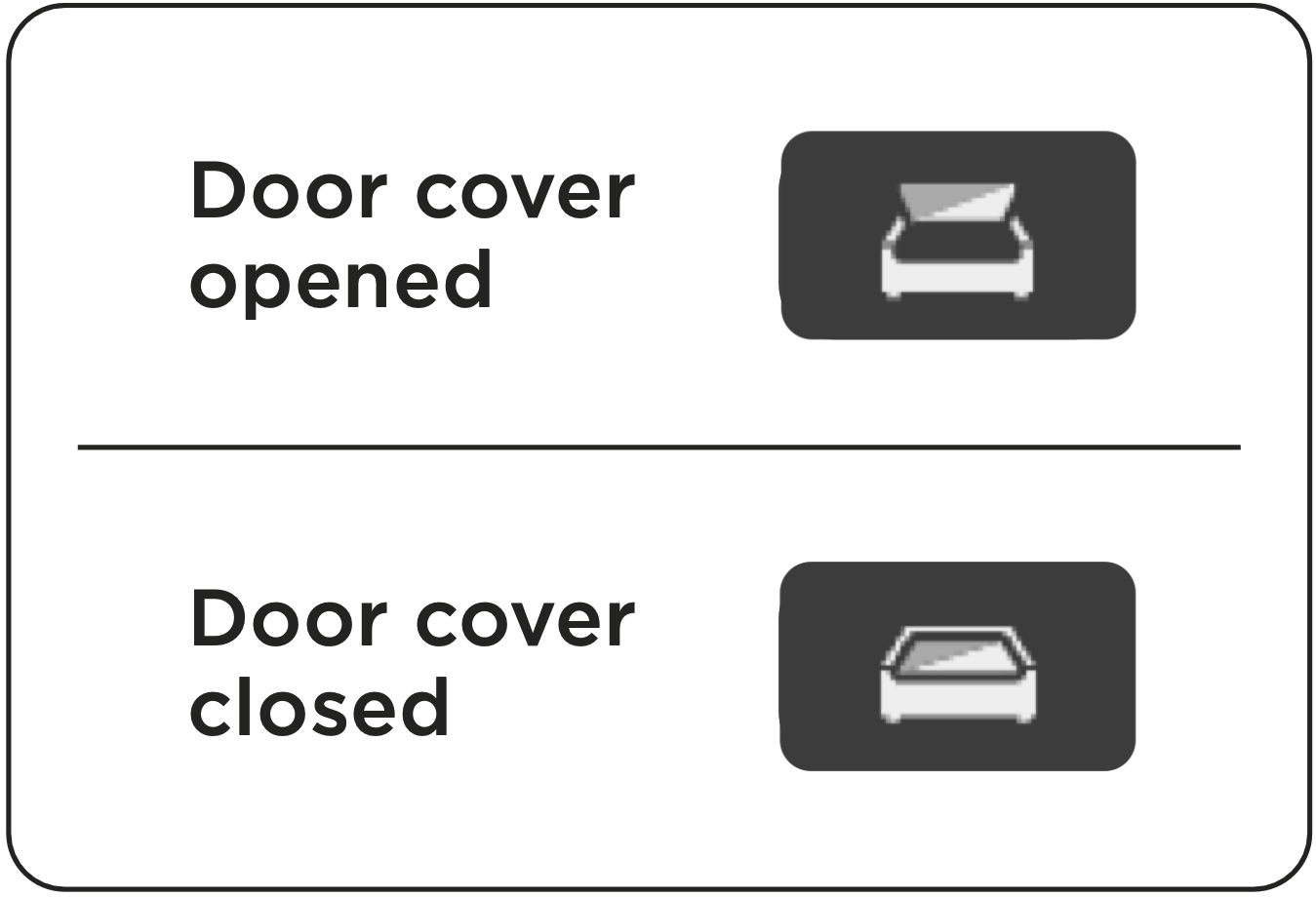

• Platzieren Sie die Magnete in der Nähe beider LED-Leuchten. Das Licht sollte sein "heller" wenn es einen Magneten erkennt. Wenn beide LEDs gleichzeitig Magnete erkennen, wird ein Tür-geschlossen-Signal an das System gesendet und das Symbol auf dem Bedienfeld ändert sich.

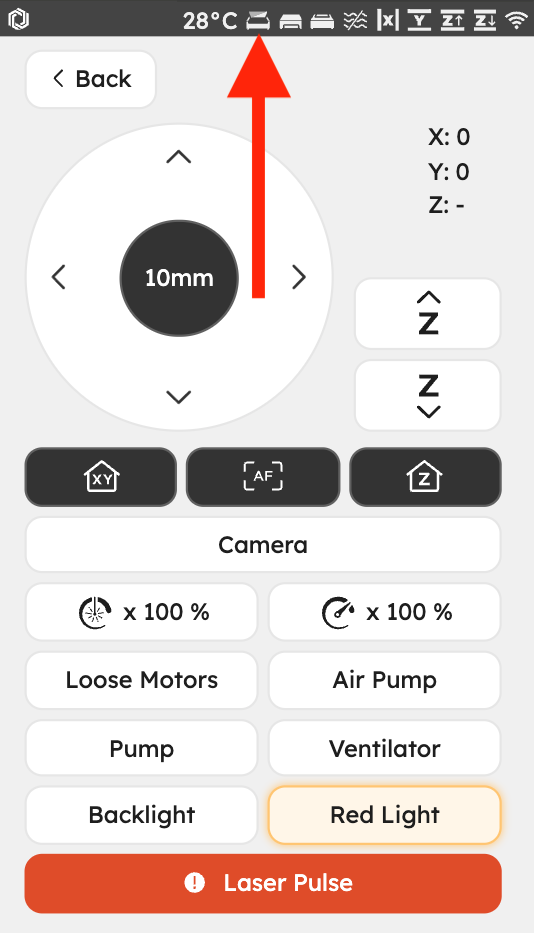

• Gehen Sie zu „Maintain“, warten Sie, bis die Referenzfahrt abgeschlossen ist, und überprüfen Sie das Türstatussymbol.



Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 4 – Entfernen Sie das Kabel des Sensors und überprüfen Sie das Symbol:

Wenn der Sensor vom System (Mainboard) entfernt wird, sollte das Symbol immer „Offen“ bleiben.

• Schalten Sie die Maschine aus und ziehen Sie das Kabel ab.
  Schalten Sie die Maschine ein und überprüfen Sie das Symbol wie im Video unten.

Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 4.1 – Stecken Sie das Kabel wieder ein und testen Sie es erneut mit den Abstandshaltern:

• Schalten Sie die Maschine aus, stecken Sie das Kabel wieder ein und schalten Sie die Maschine ein.


• Bringen Sie zwei der Magnete an den LED-Leuchten des Sensors an.
  Das Licht sollte sein "heller" wenn es einen Magneten erkennt. (Dieses Foto wurde mit einem HEXA aufgenommen.)

• Gehen Sie zu „Steuerung“, warten Sie, bis die Referenzfahrt abgeschlossen ist, und überprüfen Sie das Türstatussymbol.


Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 5 – Aktualisieren Sie die Firmware erneut und testen Sie sie mit den Magneten

• Aktualisieren Sie die Firmware auf den neuesten Stand. Bitte beachten Sie den untenstehenden Link.
  Firmware Update Guide


• Bringen Sie zwei der Magnete an den LED-Leuchten des Sensors an.
  Das Licht sollte sein "heller" wenn es einen Magneten erkennt. (Dieses Foto wurde mit einem HEXA aufgenommen.)

Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 6 – Überprüfen Sie die Position des Türsensors:


Es besteht die Möglichkeit, dass der Sensor falsch positioniert ist oder heruntergefallen ist, was dazu führen kann, dass die Magneterkennung fehlschlägt.

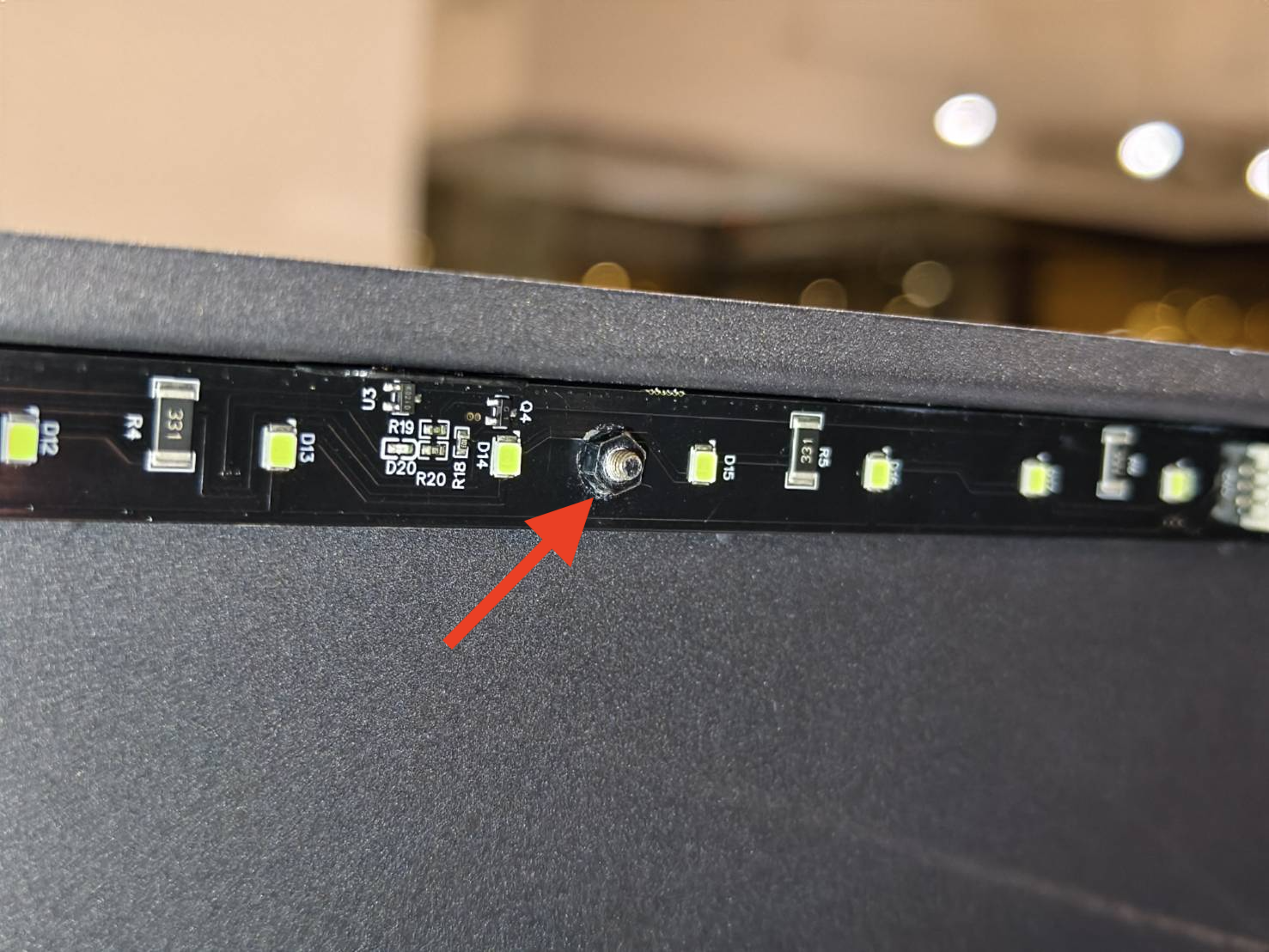

• Meistens fällt der Sensor ab, wie auf dem Foto unten zu sehen ist.
  (Dieses Foto wurde mit einem HEXA aufgenommen.)


• Die richtige Position ist, dass zwischen dem Sensor und der Oberseite des Metallrahmens kein Spalt vorhanden ist.
  (Dieses Foto wurde mit einem HEXA aufgenommen.)

Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 6.1 – Sensor neu positionieren:

• Überprüfen Sie, ob die Sechskantmuttern fest verschraubt sind, und positionieren Sie den Sensor erneut in der Gewindestange.



Schritt 7 – Türschließtest:

Entfernen Sie die Magnete und schließen Sie die Tür, um den Status des Symbols und auch die Reaktion der roten LED-Leuchten am Sensor zu überprüfen.

• Die roten LED-Leuchten müssen bei geschlossener Tür beide heller sein.

• Das Türsymbol sollte geschlossen sein, wenn die Tür geschlossen wird, und geöffnet sein, wenn die Tür geöffnet wird.



Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 8 – Aktualisieren Sie den RK board und aktualisieren Sie die Firmware

Wenn das Betriebssystem beschädigt ist, können manchmal zufällige Fehler auftreten.

• Bitte folgen Sie der Anleitung und flashen Sie den RK board neu.
  • Beambox II
  • HEXA RF

• Aktualisieren Sie die Firmware auf den neuesten Stand. Bitte beachten Sie den untenstehenden Link.
  Firmware Update Guide

• Führen Sie nach dem Update bitte eine zufällige Aufgabe aus und prüfen Sie, ob #901 erneut angezeigt wird.


Bestimmen Sie Ihr Ergebnis und die nächste zu ergreifende Maßnahme:

Schritt 9 – Melden Sie sich beim örtlichen Händler oder beim FLUX-Support:

• Bitte befolgen Sie die Anweisungen im Link unten, um ein Problem ordnungsgemäß Ihrem lokalen Händler oder dem FLUX-Support zu melden. [Kundendienst kontaktieren]

*Die gesammelten Informationen wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen an den Händler oder den FLUX-Support weitergegeben werden.
