#913 Erkennung eines abnormalen Luftstroms

FLUX Support Team
  • Aktualisiert

Mögliche Ursachen:

  1. Der Luftpumpenfilter ist verschmutzt und muss ausgetauscht werden.
  2. Systemfehler (Firmware erneut aktualisieren oder Werkseinstellungen wiederherstellen).
  3. Der Luftschlauch ist geknickt oder beschädigt.

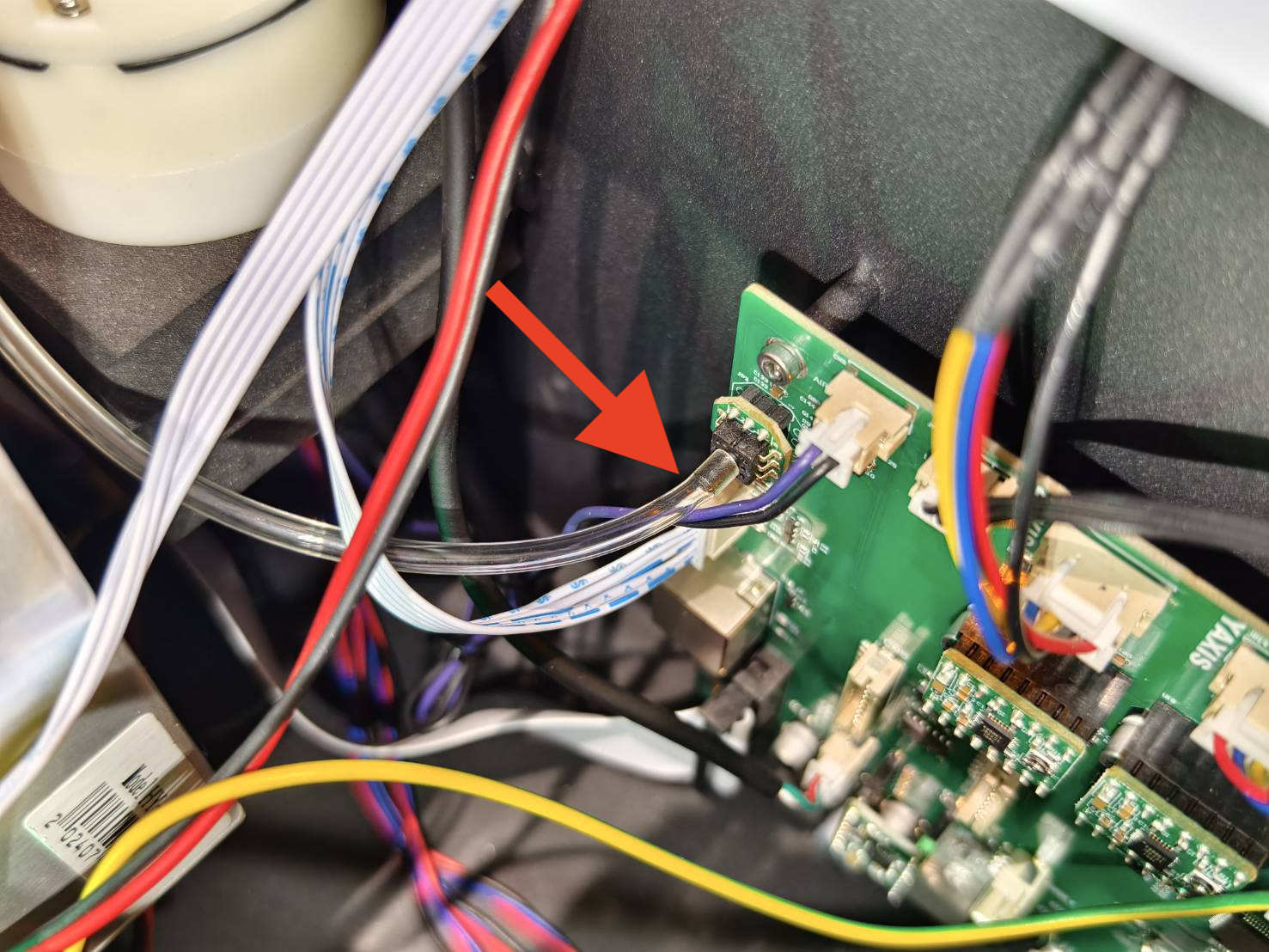

  4. Der transparente 3-Wege-Schlauch (T-Stück) am Sensor ist geknickt oder beschädigt.
  5. Die Hauptplatine funktioniert nicht ordnungsgemäß.
  6. Die Luftpumpe ist zu schwach.
  7. Die Luftpumpe ist zu stark. (Weniger wahrscheinlich)



Schritt 1

Ersetzen Sie den Luftpumpenfilter an der Geräteseite und führen Sie einen Luftstromtest durch.IMG20250508171210.jpg





Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert liegt NICHT im Normalbereich >> Schritt 2



Schritt 2

Prüfen Sie, ob Luft aus der Laserdüse austritt.

  • Aktivieren Sie den Wartungsmodus im Bedienfeld und schalten Sie die Luftpumpe ein.
  • Prüfen Sie mit der Hand oder einem Blatt Papier, ob Luft aus der Laserdüse austritt.

Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.



Schritt 2.1

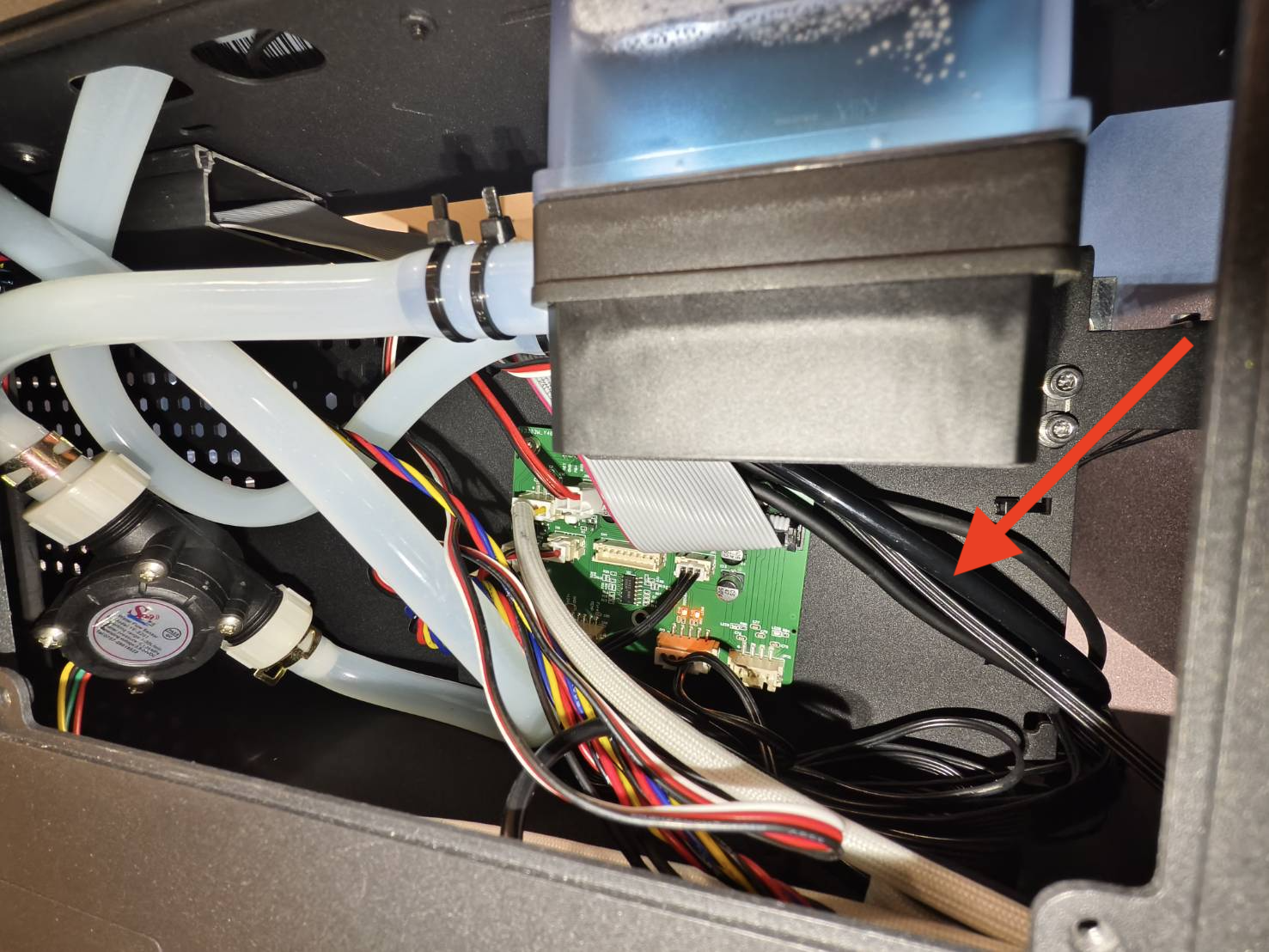

Öffnen Sie die seitliche Abdeckung, um die beiden Luftpumpenkabel und den Luftschlauch am oberen Teil der Luftpumpe zu überprüfen oder neu anzuschließen. Ziel ist es sicherzustellen, dass keine Kabel und Luftschläuche beschädigt, locker oder geknickt sind.

  • Öffnen Sie die seitliche Abdeckung, um das Innere der Maschine zu sehen.

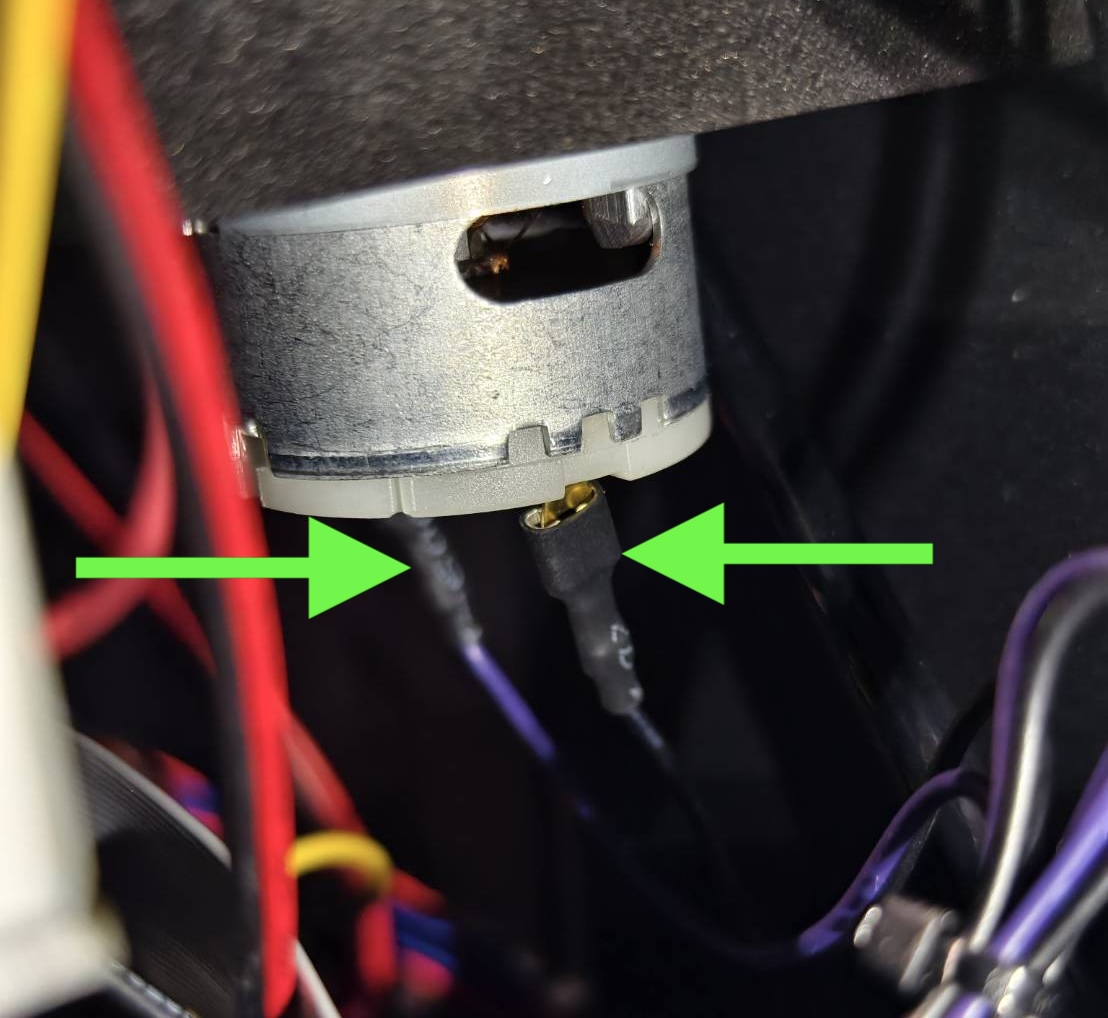

  • Überprüfen oder schließen Sie die beiden Luftpumpenkabel wieder an. (Maschine ausgeschaltet)

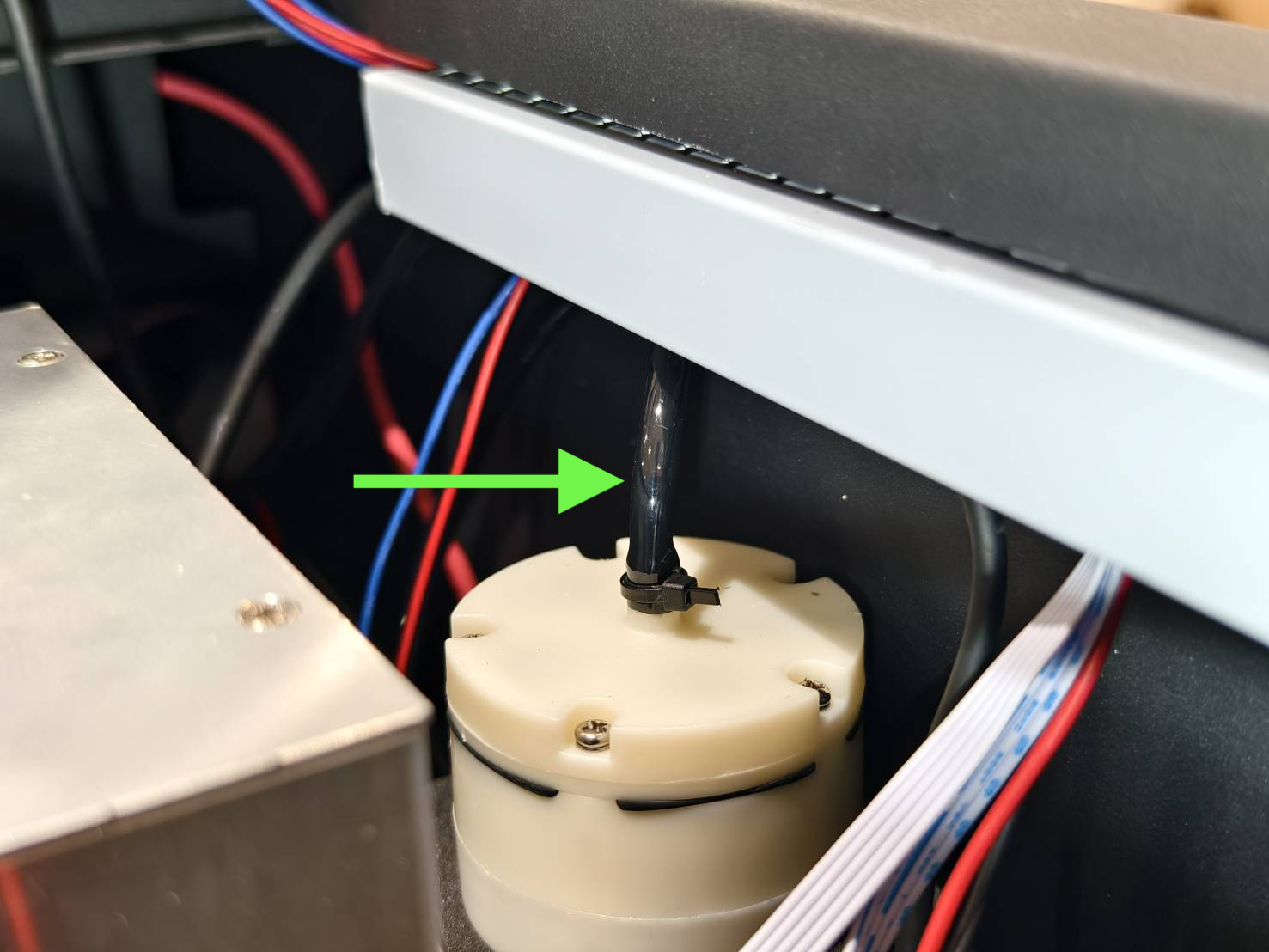

  • Überprüfen Sie den Luftschlauch an der Luftpumpe.

  • Überprüfen Sie den Luftschlauch an der Laserdüse.

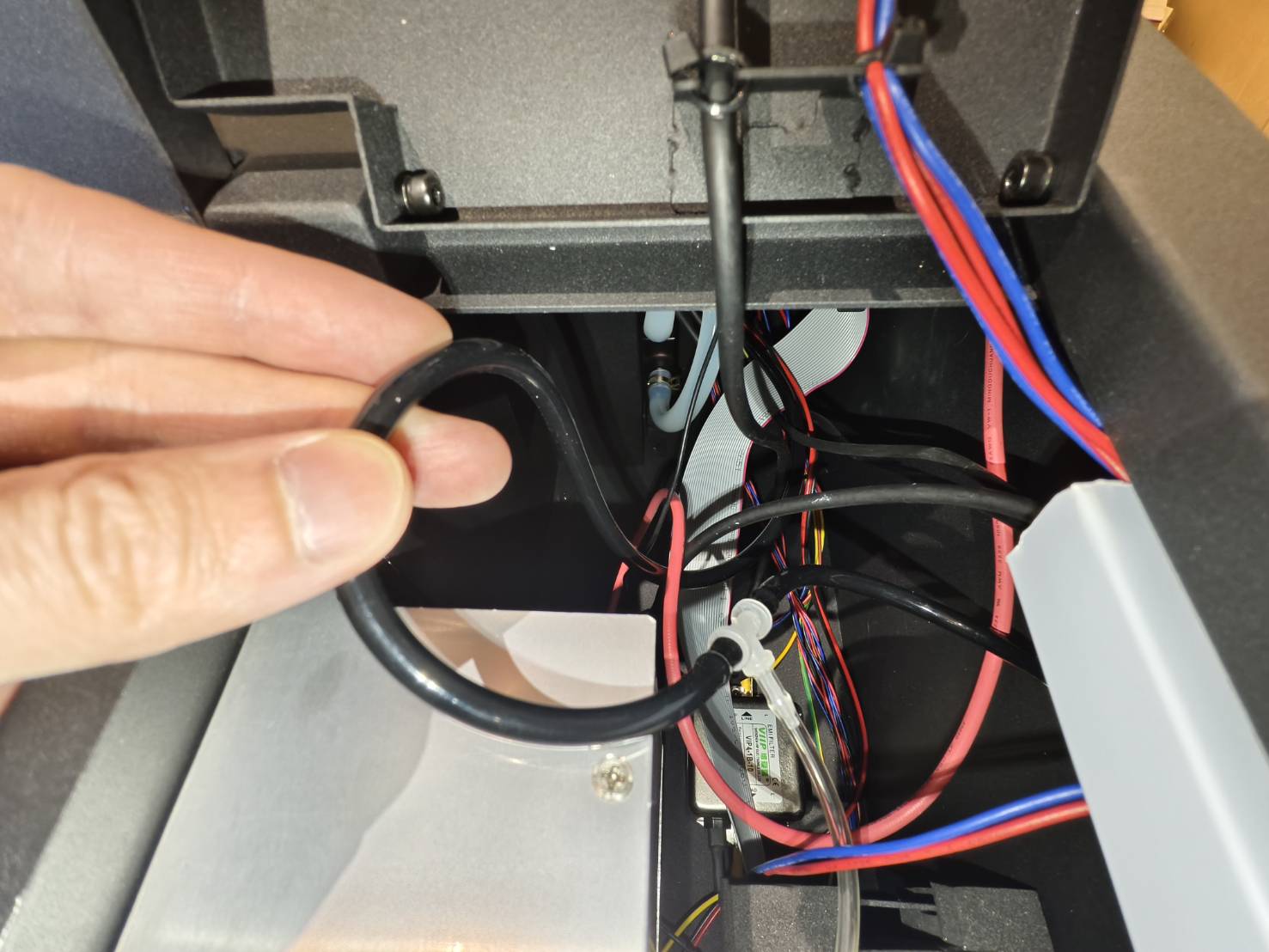

    Luftschlauch an der Düse geknickt Luftschlauch an der Kette geknickt


  • Schalten Sie die Maschine ein und aktivieren Sie die Luftpumpe, um zu testen, ob Luft aus der Laserdüse austritt.


Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.



Schritt 2.2

Setzen Sie die Maschine auf Werkseinstellungen zurück und prüfen Sie, ob Luft aus der Laserdüse austritt.

(Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.



Schritt 2.3

Aktualisieren Sie die Firmware auf die neueste Version und prüfen Sie, ob Luft aus der Laserdüse austritt.
Beambox II - Anleitung zur Firmware-Aktualisierung



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, es tritt keine Luft aus >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Die Luftpumpe ist defekt und muss ausgetauscht werden
      2. Die Hauptplatine ist defekt und muss ausgetauscht werden



Schritt 2.4

Aktivieren Sie die Luftstromwertanzeige auf dem Bedienfeld und bewegen Sie den Laserkopf im Arbeitsbereich, um zu überprüfen, ob sich der Wert dabei ändert.

So aktivieren Sie den Luftstromgeschwindigkeitstest



Demonstration:



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert liegt stets im Normalbereich >> Schritt 2.5
  • Der Wert ist durchgehend kleiner als der Mindestwert >> Schritt 4
  • Der Wert ist durchgehend größer als der Maximalbereich >> Schritt 5
  • Der Wert schwankt zwischen dem Normal- und dem Maximalwert >> Schritt 5



Schritt 2.5

Führen Sie einen Vorgang aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten
  • Ja, der Fehler tritt weiterhin auf >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Das System ist beschädigt und erfordert ein erneutes Flashen des RK-Boards.
      • Die Hauptplatine ist defekt und muss ausgetauscht werden



Schritt 3

Aktivieren Sie die Luftstromwertanzeige auf dem Bedienfeld und bewegen Sie den Laserkopf im Arbeitsbereich, um zu überprüfen, ob sich der Wert dabei ändert.

So aktivieren Sie den Luftstromgeschwindigkeitstest



Demonstration:



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert liegt stets im Normalbereich >> Schritt 3.1
  • Der Wert ist durchgehend kleiner als der Mindestwert >> Schritt 4
  • Der Wert ist durchgehend größer als der Maximalbereich >> Schritt 5
  • Der Wert schwankt zwischen dem Normal- und dem Maximalwert >> Schritt 5



Schritt 3.1

Führen Sie einen Vorgang aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Die Maschine funktioniert einwandfrei



Schritt 3.2

Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an. Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler erneut auftritt.

  • Öffnen Sie die seitliche Abdeckung, um das Innere der Maschine zu sehen.

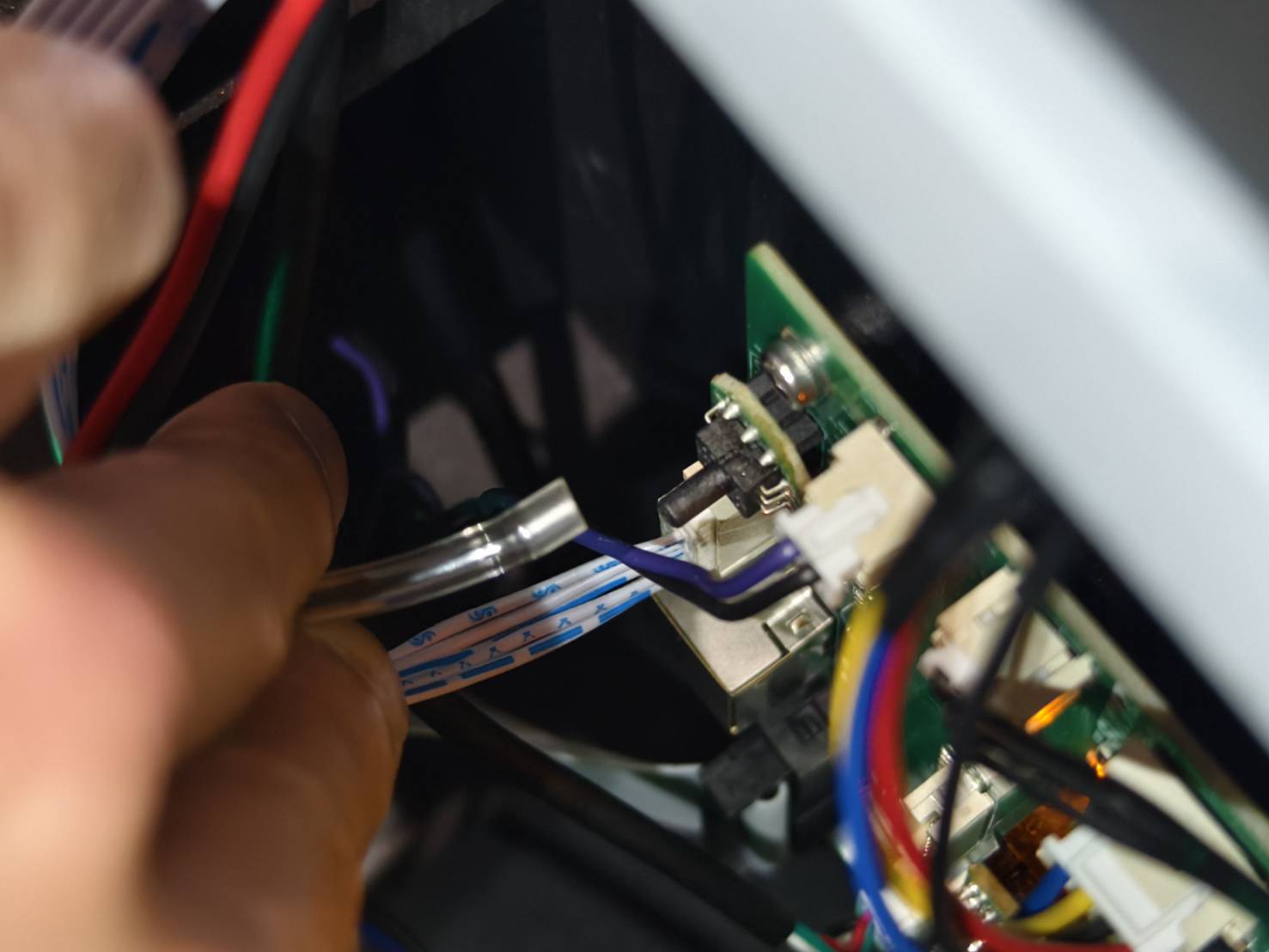

  • Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an.



  • Führen Sie einen Vorgang aus und prüfen Sie, ob der Fehler auftritt.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Die Verbindung des transparenten 3-Wege-Schlauchs (T-Stück) war mangelhaft



Schritt 3.3

Setzen Sie das Gerät auf Werkseinstellungen zurück und führen Sie einen Auftrag aus, um zu prüfen, ob der Fehler erneut auftritt.

(Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten
  • Ja, der Fehler tritt weiterhin auf >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Das System ist beschädigt und erfordert ein erneutes Flashen des RK-Boards.
      2. Die Hauptplatine ist defekt und muss ersetzt werden.



Schritt 4

Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an und überprüfen Sie den Luftstromwert.

  • Öffnen Sie die seitliche Abdeckung, um das Innere der Maschine zu sehen.



  • Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an.



  • Aktivieren Sie den Luftstrom-Geschwindigkeitstest und bewegen Sie den Laserkopf, um den Wert zu überprüfen.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert liegt stets im Normalbereich >> Schritt 4.3
  • Der Wert ist durchgehend kleiner als der Mindestwert >> Schritt 4.1
  • Der Wert ist durchgehend größer als der Maximalbereich >> Schritt 5
  • Der Wert schwankt zwischen dem Normal- und dem Maximalwert >> Schritt 5



Schritt 4.1

Prüfen Sie den Luftschlauch und den transparenten 3-Wege-Schlauch auf Undichtigkeiten oder Beschädigungen.

  • Überprüfen Sie den Luftschlauch an der Laserdüse.

    Luftschlauch an der Düse geknickt Luftschlauch an der Kette geknickt
  • Überprüfen Sie den Luftschlauch an der Luftpumpe.


  • Überprüfen Sie den transparenten 3-Wege-Schlauch.
  • Überprüfen Sie den Luftschlauchanschluss auf Luftaustritt. Verbinden Sie ihn bei Bedarf neu.

  • Überprüfen Sie den weiteren Verlauf des Luftschlauchs.

    Übersicht der Luftschlauch-Anordnung

    An der Geräterückseite kann ein Abschnitt des Luftschlauchs überprüft werden

    An der Luftpumpenseite kann ein Abschnitt des Luftschlauchs überprüft werden



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Luftschlauch und der transparente 3-Wege-Schlauch sind in Ordnung >> Schritt 4.2
  • Der Luftschlauch oder der transparente 3-Wege-Schlauch ist defekt >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Luftschlauch ist defekt und muss ausgetauscht werden
      2. Der 3-Wege-Transparentschlauch ist defekt und muss ersetzt werden



Schritt 4.2

Setzen Sie das Gerät auf Werkseinstellungen zurück und prüfen Sie, ob der Luftstromwert normal wird.

(Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert liegt stets im Normalbereich >> Schritt 4.3
  • Der Wert liegt stets unter dem Mindestwert >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Die Luftpumpe ist defekt und muss ausgetauscht werden
      2. Die Hauptplatine ist defekt und muss ausgetauscht werden
      3. Der 3-Wege-Transparentschlauch ist defekt und muss ersetzt werden
  • Der Wert ist durchgehend größer als der Maximalbereich >> Schritt 5
  • Der Wert schwankt zwischen dem Normal- und dem Maximalwert >> Schritt 5



Schritt 4.3

Führen Sie einen Vorgang aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler
      2. Die Verbindung des transparenten 3-Wege-Schlauchs (T-Stück) war mangelhaft
  • Ja, der Fehler tritt weiterhin auf >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Die Hauptplatine ist defekt und muss ausgetauscht werden
      2. Das System ist beschädigt und erfordert ein erneutes Flashen des RK-Boards.



Schritt 5

Öffnen Sie die Seitenabdeckung und prüfen Sie, ob der schwarze Luftschlauch irgendwo geknickt ist.

  • Öffnen Sie die seitliche Abdeckung, um das Innere der Maschine zu sehen.



  • Überprüfen Sie den Luftschlauch an der Luftpumpe.


  • Überprüfen Sie den transparenten 3-Wege-Schlauch.


  • Überprüfen Sie den Luftschlauchanschluss auf Luftaustritt. Verbinden Sie ihn bei Bedarf neu.
  • Überprüfen Sie den weiteren Verlauf des Luftschlauchs.

    Übersicht der Luftschlauch-Anordnung

    An der Geräterückseite kann ein Abschnitt des Luftschlauchs überprüft werden

    An der Luftpumpenseite kann ein Abschnitt des Luftschlauchs überprüft werden.

Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Luftschlauch ist nicht geknickt >> Schritt 6



Schritt 5.1

Versuchen Sie, den geknickten Abschnitt des Luftschlauchs zu begradigen und testen Sie den Luftstromwert.
Schneiden Sie ihn nicht durch. Ziel ist es lediglich, Kraft auszuüben, um den Schlauch zu begradigen.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Luftschlauch lässt sich nicht begradigen >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Luftschlauch ist beschädigt und muss ausgetauscht werden.
  • Der Wert liegt stets im Normalbereich >> Schritt 5.2
  • Der Wert liegt stets unter dem Mindestwert >> Schritt 4
  • Der Wert ist durchgehend größer als der Maximalbereich >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Luftschlauch ist beschädigt und muss ausgetauscht werden.
  • Der Wert schwankt zwischen dem Normal- und dem Maximalwert >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Luftschlauch ist beschädigt und muss ausgetauscht werden.



Schritt 5.2

Führen Sie einen Vorgang aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Der Luftschlauch war geknickt, konnte aber begradigt und repariert werden



Schritt 5.3

Setzen Sie das Gerät auf Werkseinstellungen zurück und prüfen Sie, ob der Fehler erneut auftritt.

(Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten



Schritt 6

Setzen Sie das Gerät auf Werkseinstellungen zurück und überprüfen Sie den Luftstromwert.

(Hauptseite > Maschine > Nächste Seite > Auf Werkseinstellungen zurücksetzen > Ja)



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert liegt stets im Normalbereich >> Schritt 4.3
  • Der Wert liegt stets unter dem Mindestwert >> Schritt 4
  • Der Wert ist durchgehend größer als der Maximalbereich >> Schritt 6.1
  • Der Wert schwankt zwischen dem Normal- und dem Maximalwert >> Schritt 6.1



Schritt 6.1

Trennen Sie den 3-Wege-Transparentschlauch von der Hauptplatine und überprüfen Sie, ob der Wert sinkt.




Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert sinkt und bleibt unter dem Normalbereich >> Kontaktieren Sie den Kundendienst
    • Die Luftpumpe ist defekt und muss ausgetauscht werden
    • Der Luftschlauch ist an einer nicht sichtbaren Stelle geknickt
    • Die Hauptplatine ist defekt und muss ausgetauscht werden (weniger wahrscheinlich)
    • Der 3-Wege-Transparentschlauch ist defekt und muss ausgetauscht werden (weniger wahrscheinlich)
  • Der Wert schwankt zwischen dem normalen und dem abnormalen Bereich >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Die Hauptplatine ist defekt und muss ausgetauscht werden



Kontaktieren Sie den Kundendienst

  • Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.



#END

Verwandte Beiträge

Kommentare

0 Kommentare

Bitte melden Sie sich an, um einen Kommentar zu hinterlassen.
