Beschreibung:

3D-Gravur gekrümmter Oberflächen und Tiefenmessung basieren auf einer Kamera, die die Position eines roten Lichtpunkts erkennt, um die Höhe des Objekts zu bestimmen. Wenn der Messvorgang fehlschlägt, kann die Fehlermeldung #922 Fehler bei der Messung des roten Lichtserscheinen. Wenn dieser Fehler auftritt, befolgen Sie die nachstehenden Schritte zur Fehlerbehebung.

Mögliche Ursachen:

Die Oberfläche des Objekts ist zu stark reflektierend oder transparent, was die Erkennung des roten Lichtpunkts erschwert.
Die Umgebungsbeleuchtung ist zu hell.
Der optische Pfad ist falsch ausgerichtet, was zu einem roten Lichtpunkt von minderer Qualität führt.
Es liegt eine Fehlfunktion im Kameramodul vor.

Schritt 1: Überprüfen Sie das Material und die Umgebung

Materialprüfung:

Reflektierende oder transparente Materialien können verhindern, dass das rote Licht korrekt fokussiert wird, wodurch das System die genaue Position nicht bestimmen kann. Infolgedessen kann die Höhenmessung fehlschlagen.

Zu den häufig reflektierenden Materialien gehören transparentes oder halbtransparentes Acryl, Glas, Spiegeloberflächen oder glänzende Metallbeschichtungen. Diese Materialien sind für 3D-Tiefenmessungen auf gekrümmten Oberflächen ungeeignet. Falls Sie diese dennoch verwenden müssen, erwägen Sie, eine Schicht schwarzes oder dunkles, nicht reflektierendes Papier auf die Oberfläche aufzubringen oder eine leicht zu reinigende, wasserbasierte Farbe zu verwenden. Nach Abschluss der Gravur können Sie die Beschichtung entfernen oder abwaschen.

(Hinweis: Das Abdunkeln der Oberfläche ist nur während der 3D-Tiefenmessungen auf gekrümmten Oberflächen erforderlich. Sobald die Software die 3D-Konstruktion abgeschlossen hat, benötigt die 3D-Gravur auf gekrümmten Oberflächen keine Tiefenerkennung mit dem roten Licht mehr.)

Prüfung der Umgebungsbeleuchtung:

Zu starkes Umgebungslicht kann die Fähigkeit der Kamera beeinträchtigen, den roten Lichtpunkt klar zu erfassen, was möglicherweise zu Fehlern bei der Tiefenmessung führt. Versuchen Sie bei der Durchführung von 3D-Tiefenmessungen auf gekrümmten Oberflächen, das Umgebungslicht zu reduzieren oder vorübergehend ein schwarzes Tuch über das Sichtfenster der Maschine zu legen. Führen Sie anschließend eine Testmessung durch, um zu überprüfen, ob die Funktion wieder normal arbeitet. Ist dies der Fall, müssen Sie möglicherweise die Umgebungsbeleuchtung in Ihrem Arbeitsbereich verringern.

(Hinweis: Das Abdecken des Sichtfensters mit einem schwarzen Tuch dient nur zur Fehlerbehebung. Bitte entfernen Sie das Tuch vor der eigentlichen Gravur.)

Schritt 2: Überprüfen Sie die Qualität des roten Lichtpunkts

Die Qualität des roten Lichtpunkts ist ebenfalls entscheidend für eine genaue Tiefenmessung. Neben der Umgebungsbeleuchtung kann eine fehlerhafte optische Ausrichtung die Bildung des roten Lichtpunkts stark beeinflussen. Um den Punkt zu bewerten, legen Sie ein Stück schwarzes Papier darunter und vergleichen Sie das Ergebnis mit den folgenden Beispielen:

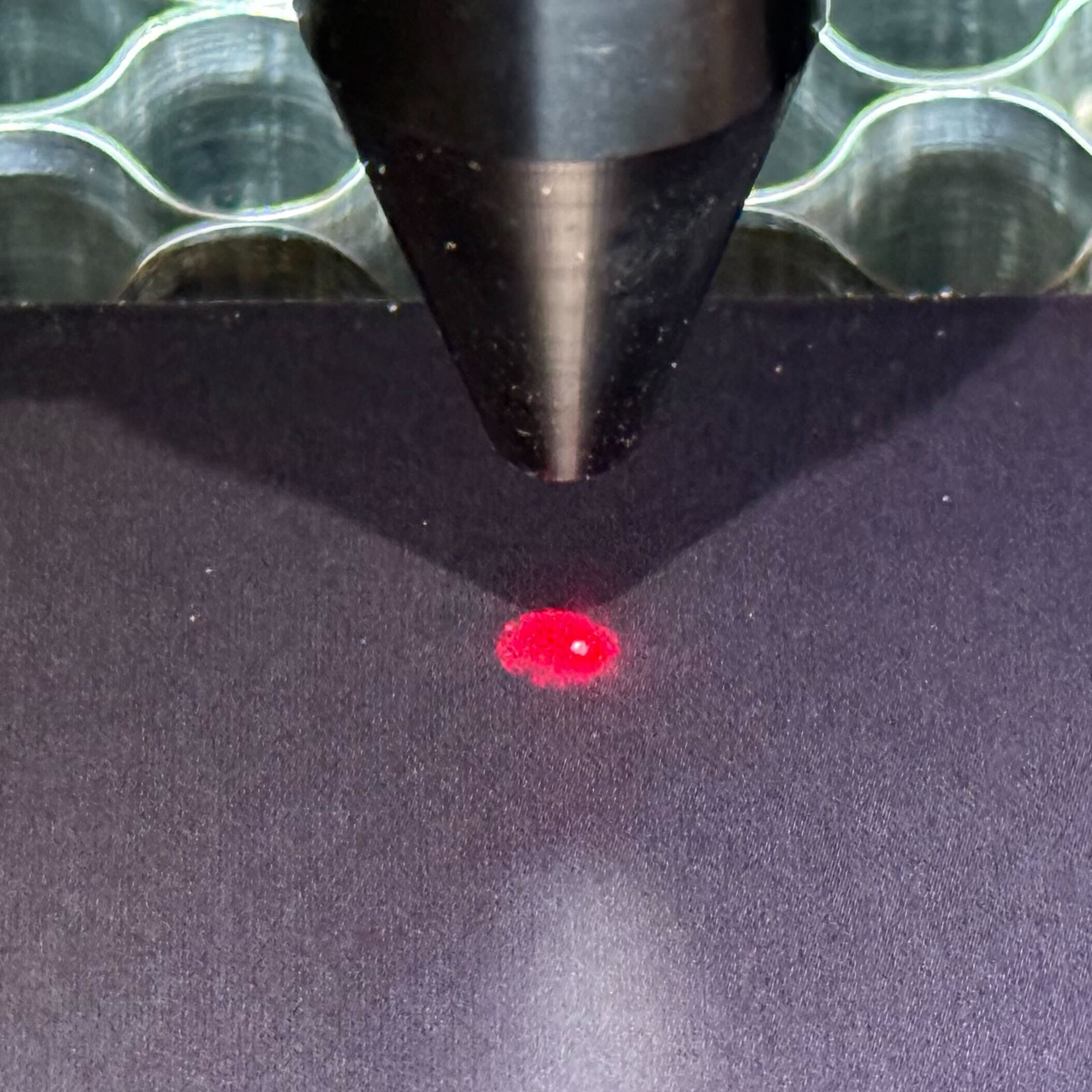

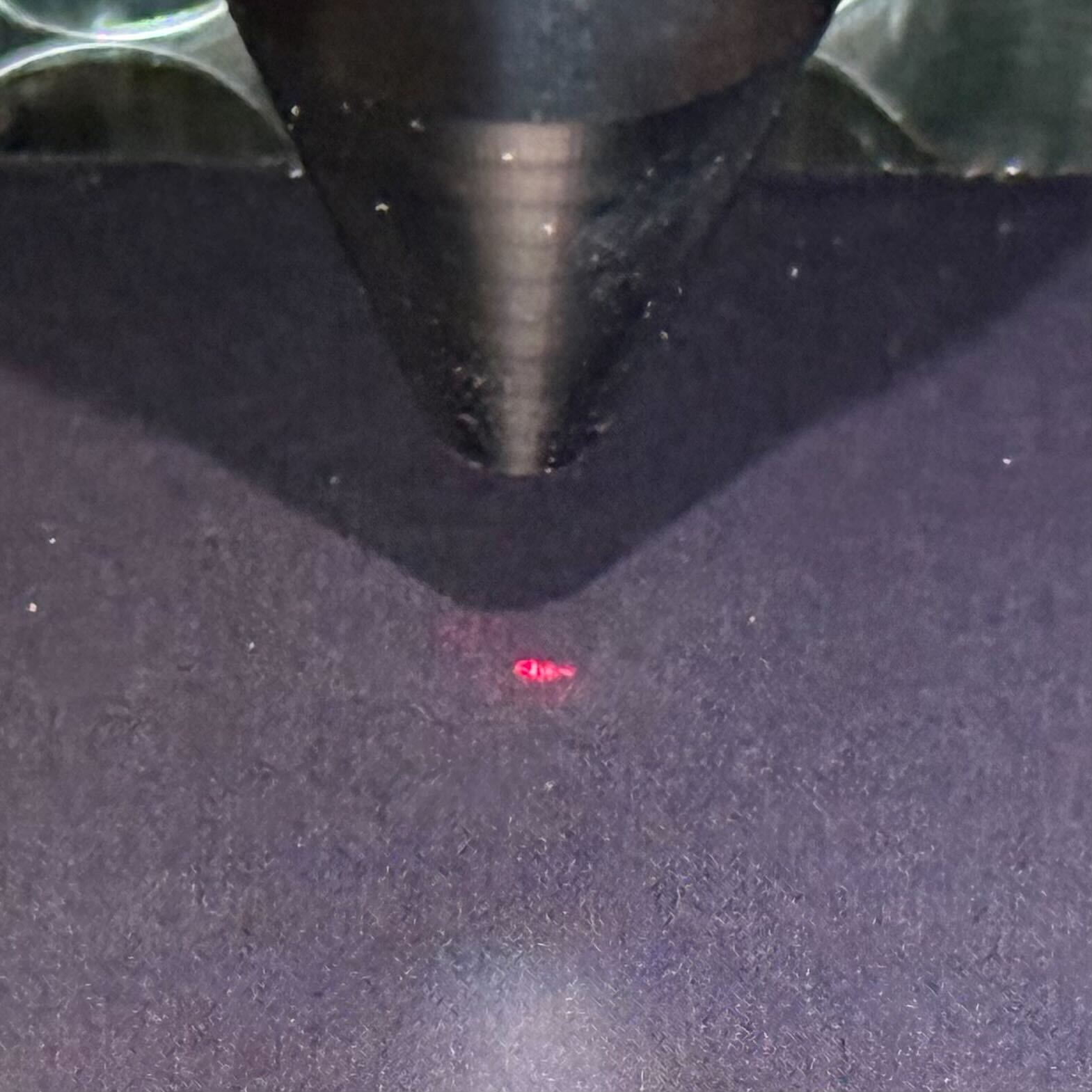

1. Guter roter Lichtpunkt Der Punkt ist klar definiert, mit lebhafter Farbe und einem deutlichen, hellen Zentrum. Das umgebende Leuchten bildet eine annähernd elliptische Form.	2. Mangelhafter roter Lichtpunkt Der Punkt ist unscharf definiert und die Farbe ist matt. Mögliche Ursachen sind ein dezentrierter optischer Pfad oder verschmutzte Spiegel/Fokuslinsen.

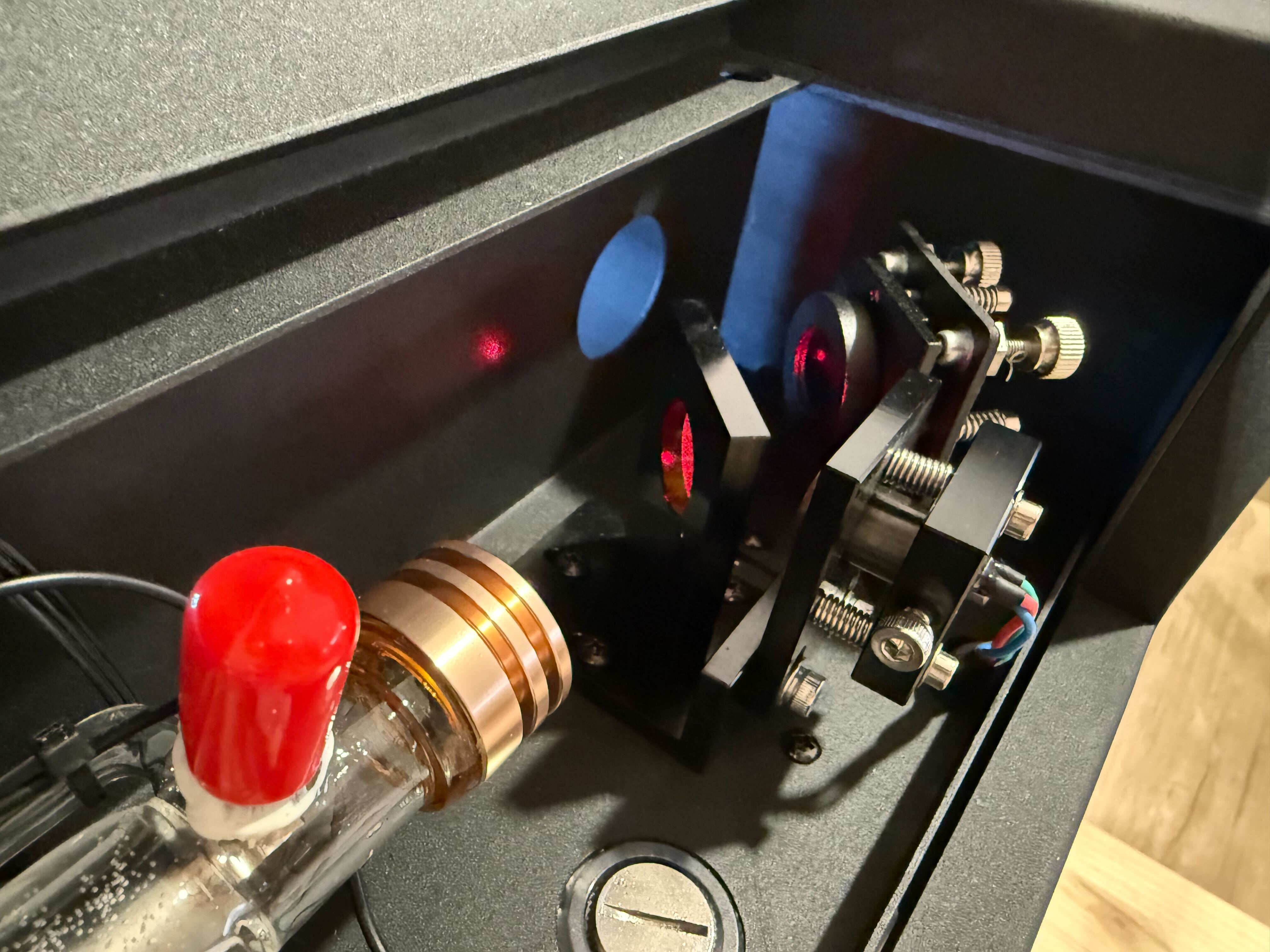

3. Kein rotes Licht sichtbar Überprüfen Sie, ob der rote Laser aktiviert ist: Navigieren Sie auf dem Touchscreen-Bedienfeld der Maschine zu Maschine → Hardware-Einstellungen → Rotes Licht Dauerbetrieb und stellen Sie sicher, dass es eingeschaltet ist. Wenn er aktiviert ist, aber dennoch nicht sichtbar, entfernen Sie die hintere Abdeckung der Maschine, um zu prüfen, ob der rote Laser leuchtet.

Bei einer Fehlausrichtung des Laserstrahls konsultieren Sie den speziellen Artikel zur Justierung: 4-14 Beambox II - Ausrichtung des roten Lichts

Bei verschmutzten Spiegeln oder Fokussierlinsen finden Sie eine Reinigungsanleitung im zugehörigen Artikel: 4-4 Reinigung von Spiegeln und Linsen

Schritt 3: Überprüfung des Kameramoduls auf Fehlfunktionen:

Auch wenn es unwahrscheinlich ist, sollten Sie das Kameramodul überprüfen, falls Sie alle vorherigen Schritte verifiziert haben und der Fehler #922 Messfehler des roten Lasers weiterhin besteht.

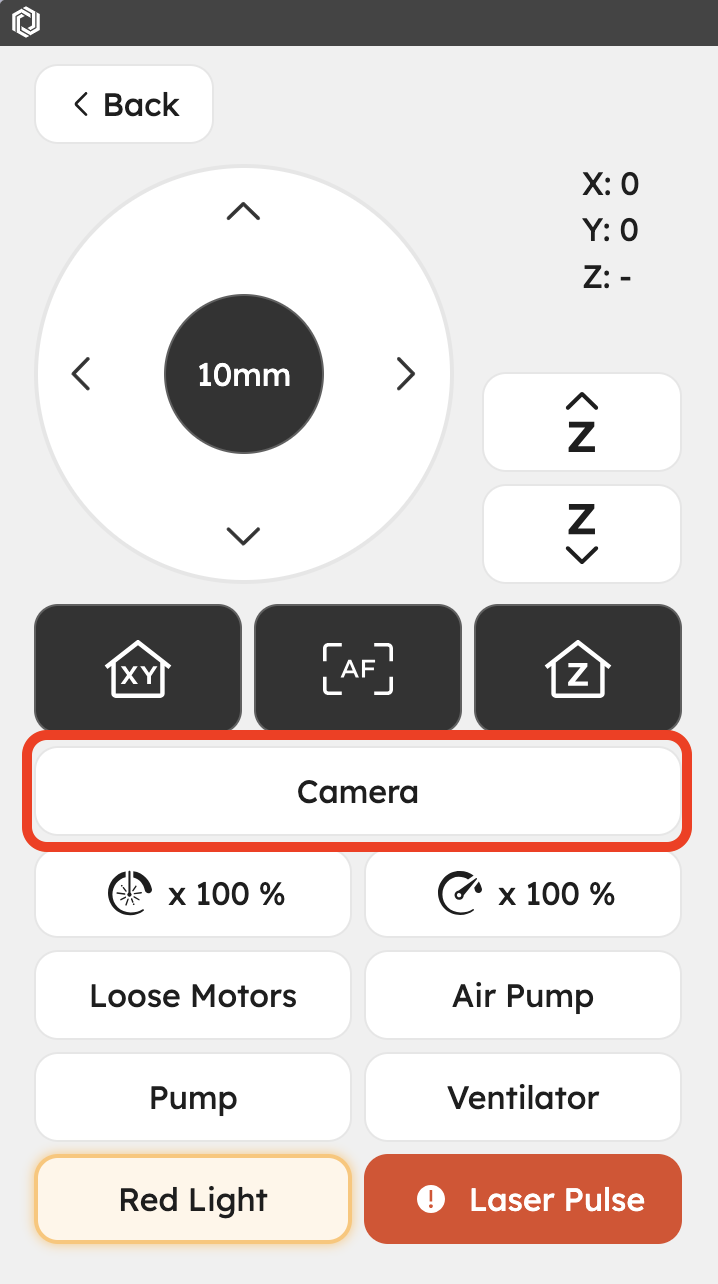

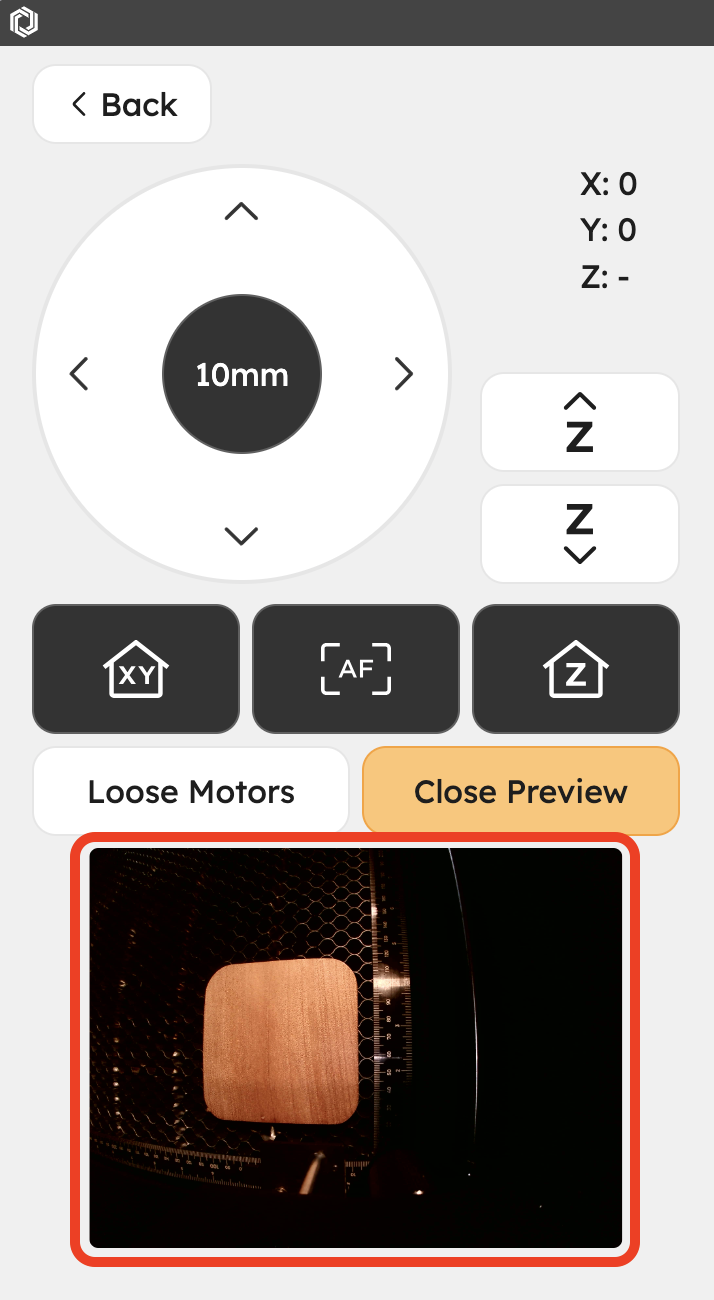

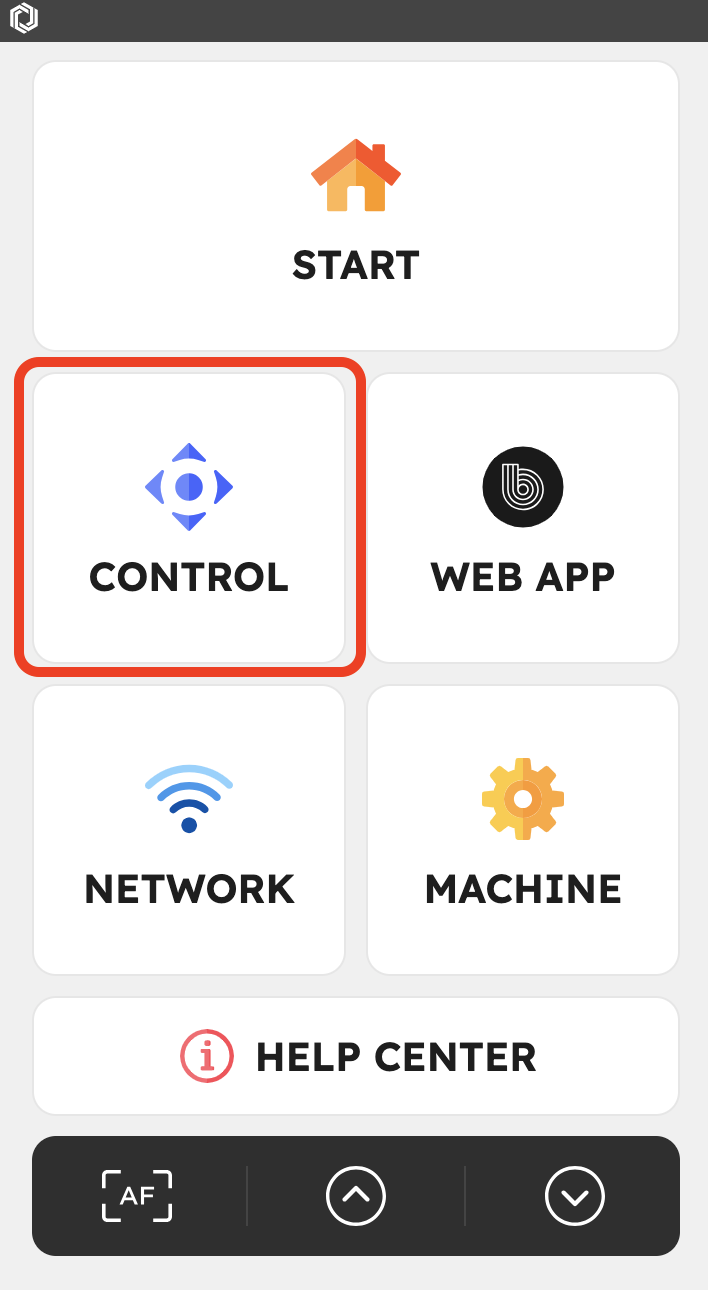

Navigieren Sie auf dem Touchscreen-Bedienfeld der Maschine zu Maschine → STEUERUNG → Kamera und überprüfen Sie, ob Sie eine Live-Übertragung von der Kamera sehen können. Falls kein Bild angezeigt wird oder die Übertragung ungewöhnlich ist, könnte eine weitere Fehlerdiagnose des Kameramoduls erforderlich sein.

Kontaktieren Sie den Kundensupport:

Wenn Sie alle oben genannten Schritte durchgeführt haben und der Fehler weiterhin auftritt, wenden Sie sich bitte mit detaillierten Informationen zu Ihrem Problem an den FLUX-Support. Das Bereitstellen relevanter Fotos oder Videos hilft uns, das Problem effizienter zu diagnostizieren und zu lösen. [Kontaktieren Sie den Kundensupport]

Die in diesem Artikel gesammelten Informationen, wie z.B. Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen gegebenenfalls mit dem Händler oder dem FLUX-Support geteilt werden.
