Wenn Sie zu dieser Anleitung weitergeleitet wurden, bedeutet dies, dass der vertikale Strahlengang Ihres 3. Spiegels nicht ausgerichtet werden kann oder Sie die Laserröhre, die Halterungsbaugruppe des 2. Spiegels usw. ausgetauscht haben.
In dieser Anleitung werden die folgenden erweiterten Justierungen behandelt.
Die horizontale Ausrichtung des Strahlengangs vom 2. Spiegel zum Eingang des 3. Spiegels.
Die vertikale Ausrichtung des Strahlengangs vom 2. Spiegel zum Eingang des 3. Spiegels.
Der vertikale Strahlengang vom 3. Spiegel zum Arbeitstisch.
Bevor Sie beginnen
Bitte stellen Sie sicher, dass der Strahlengang vom 1. zum 2. Spiegel und vom 2. zum 3. Spiegel korrekt ausgerichtet sind. Andernfalls werden die Schritte auf dieser Seite Ihren Strahlengang verschlechtern.
Bitte lesen Sie diesen Artikel, 4-10 Optical Path Adjustment, von Schritt 1 bis Schritt 7.1 , um sicherzustellen, dass die genannten Strahlengänge korrekt ausgerichtet sind.
Schritt 1

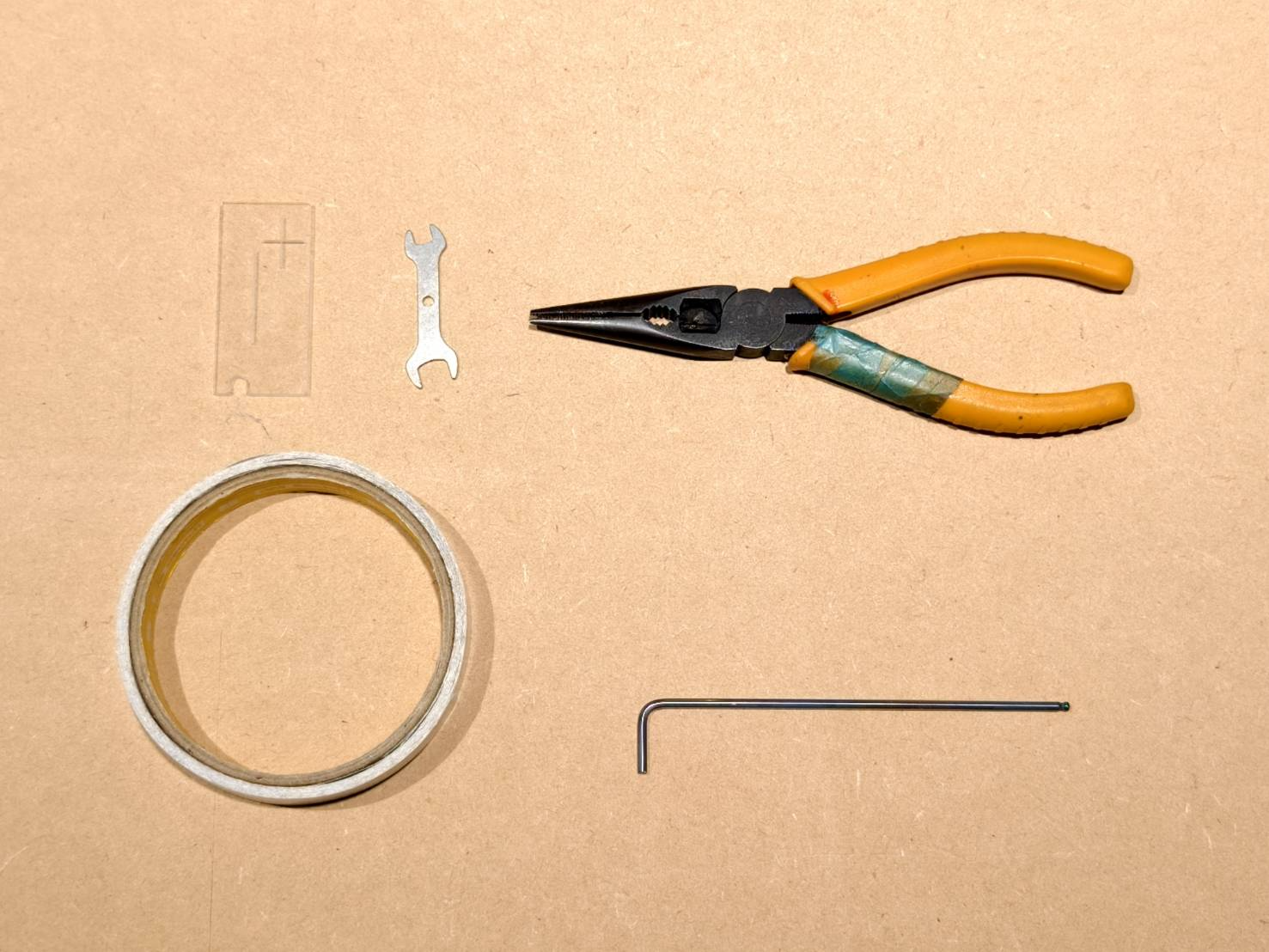

Bitte bereiten Sie die folgenden Werkzeuge vor.
OPA-Werkzeug
Doppelmaulschlüssel
Zange
Doppelseitiges Klebeband
2,5-mm-Innensechskantschlüssel
Schritt 2
Verwenden Sie das OPA-Werkzeug, um zu überprüfen, ob der Punkt in der Mitte des Eingangs des 3. Spiegels positioniert ist. In diesem Schritt lernen Sie, wie Sie die vertikale Ausrichtung des Strahls am Eingang des 3. Spiegels mit einem OPA-Werkzeug überprüfen.
Bitte verwenden Sie den Link , um die Datei herunterzuladen, und verwenden Sie 3 mm transparentes Acryl zum Gravieren und Schneiden.

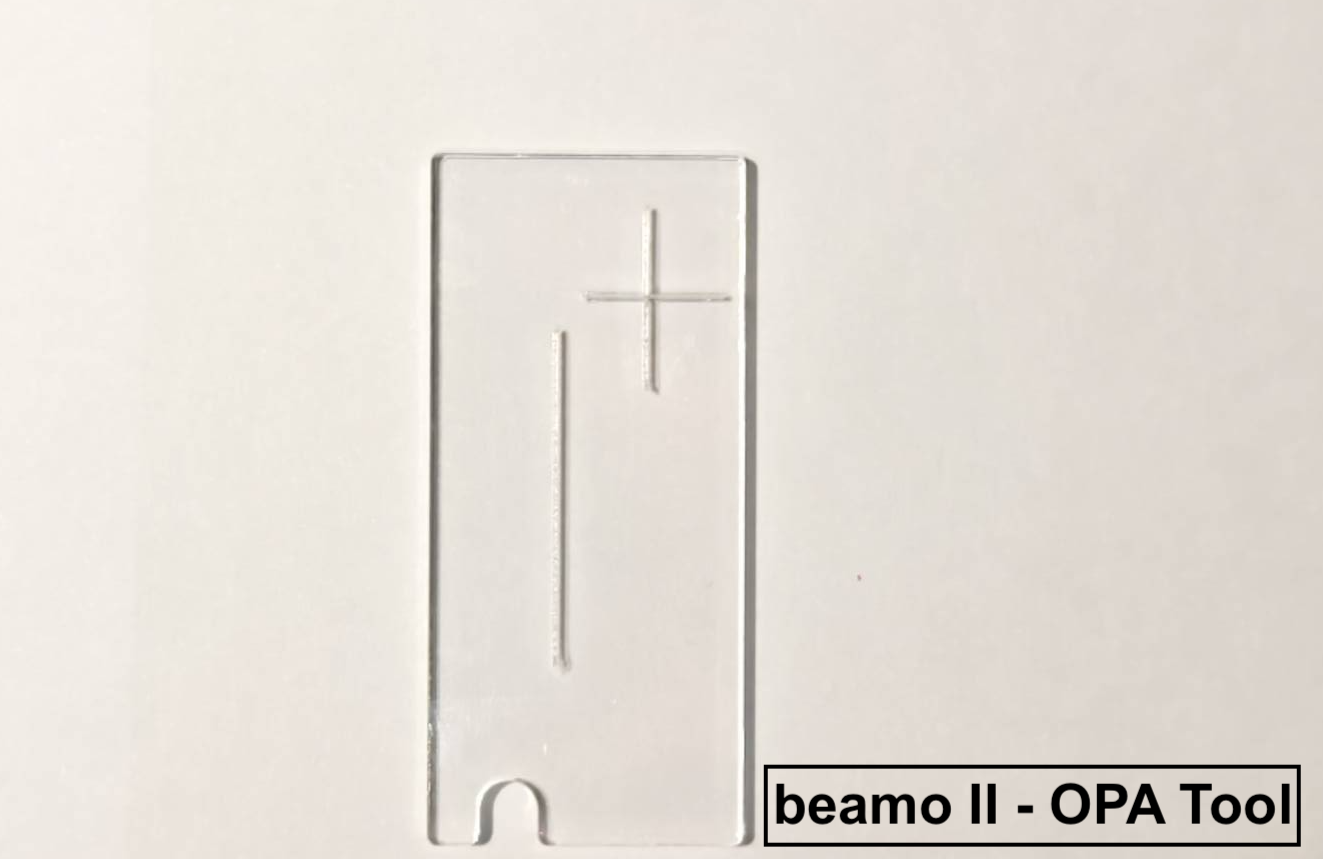

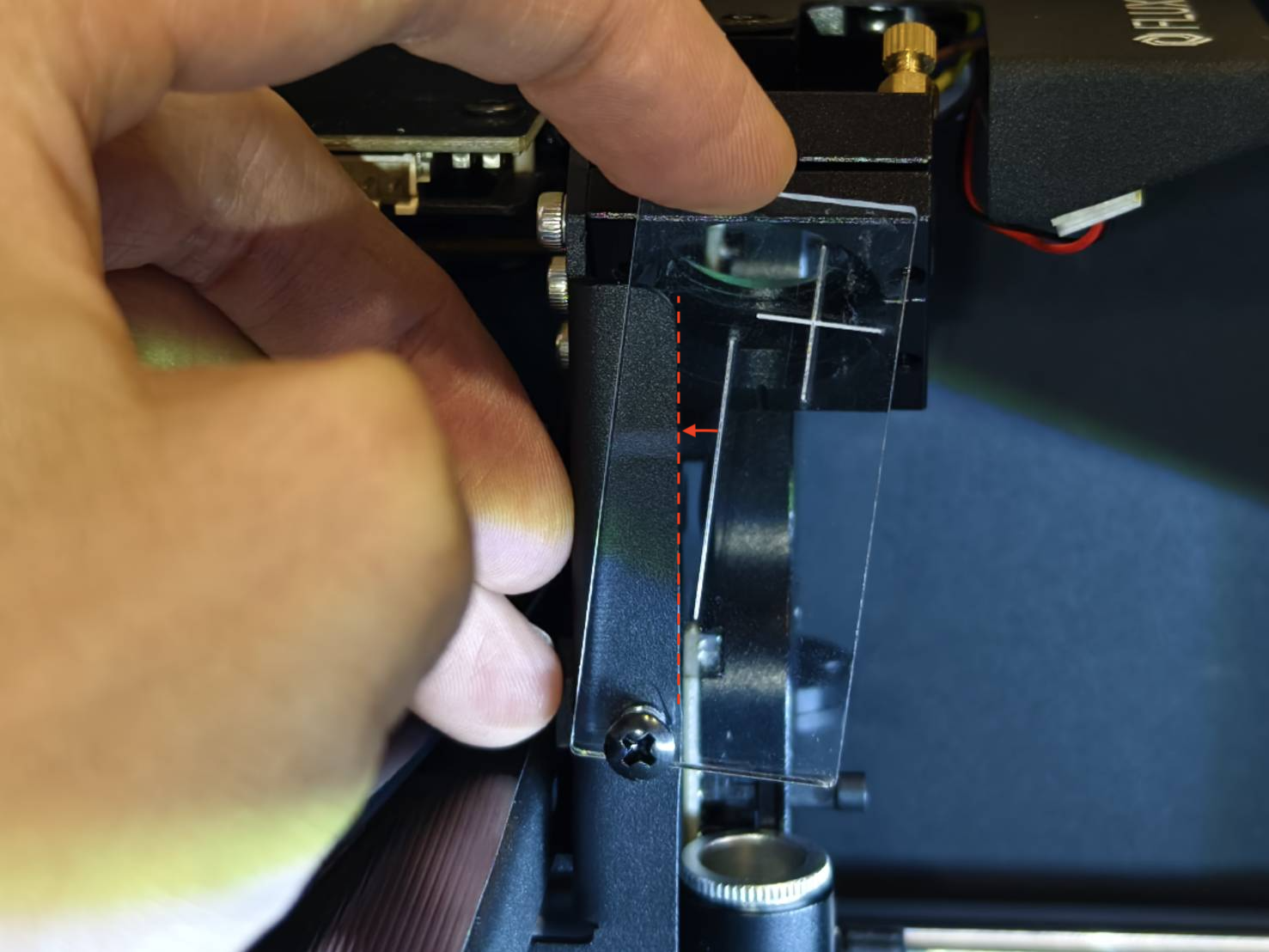

Das Werkzeug wird auf die Schraube am Eingang des 3. Spiegels aufgesetzt. Die längere Linie auf der Linken Seite wird an der Kante des Metallteils ausgerichtet.
Wenn Ihre Maschine keinen Bereich des Arbeitsbereichs durchschneiden kann, müssen Sie ein provisorisches Werkzeug anfertigen. Bitte beachten Sie die Anleitung, Anleitung für provisorisches OPA-Werkzeug.

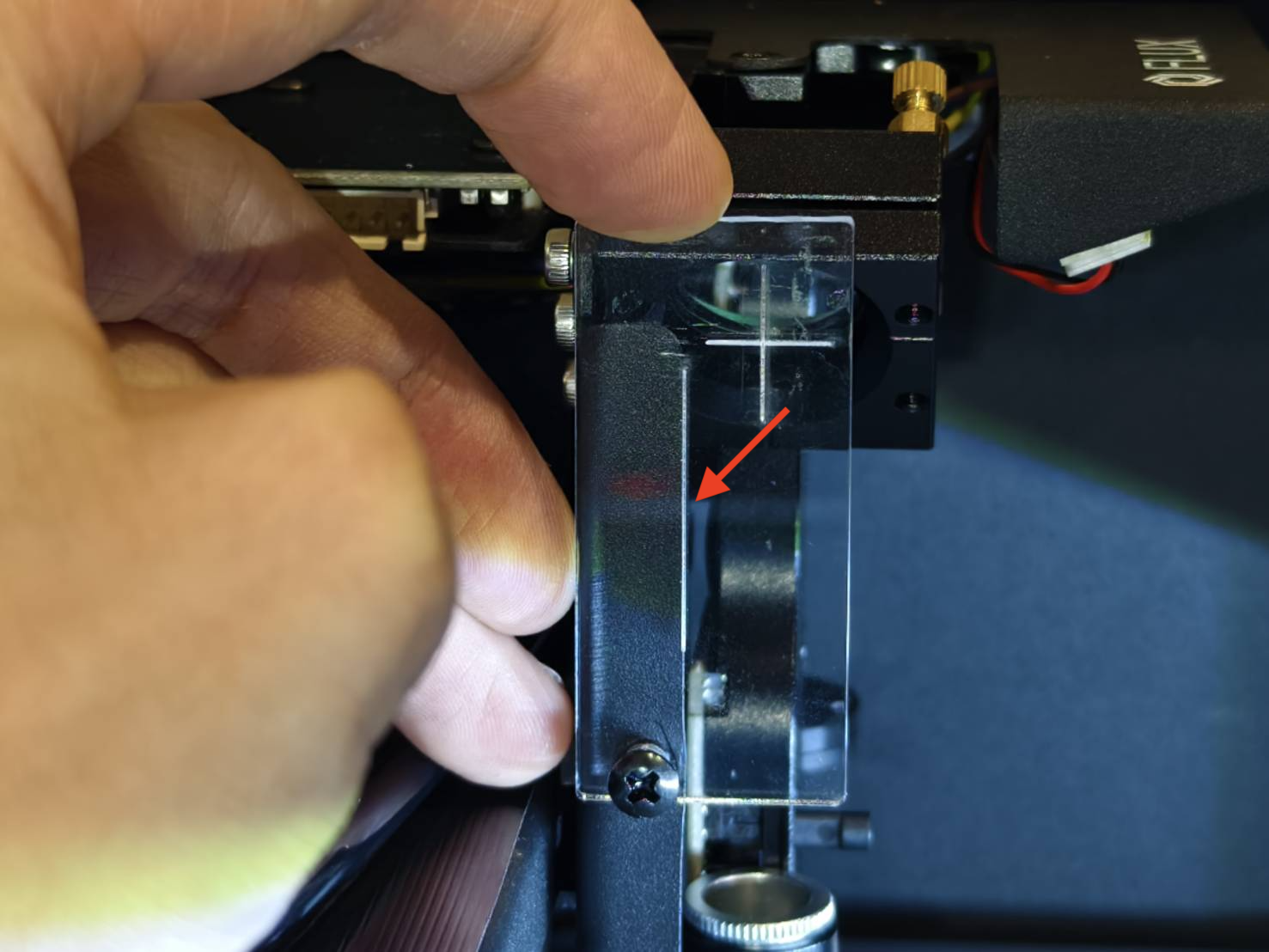

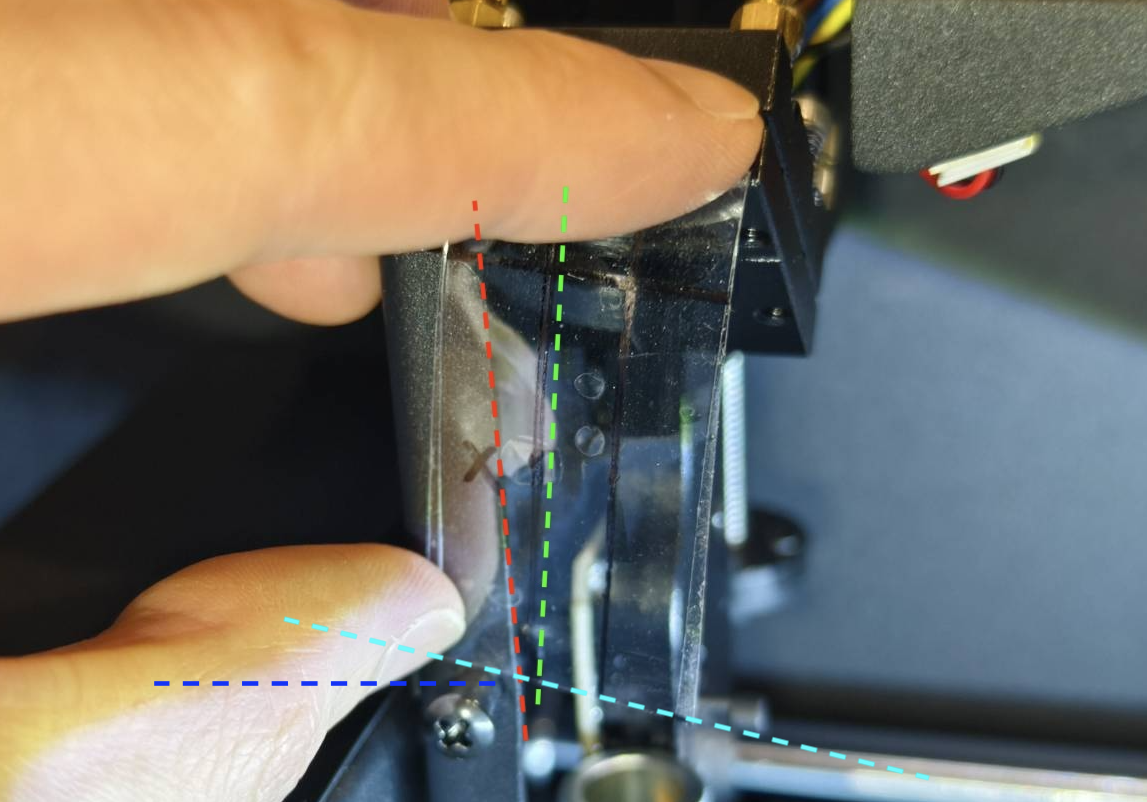

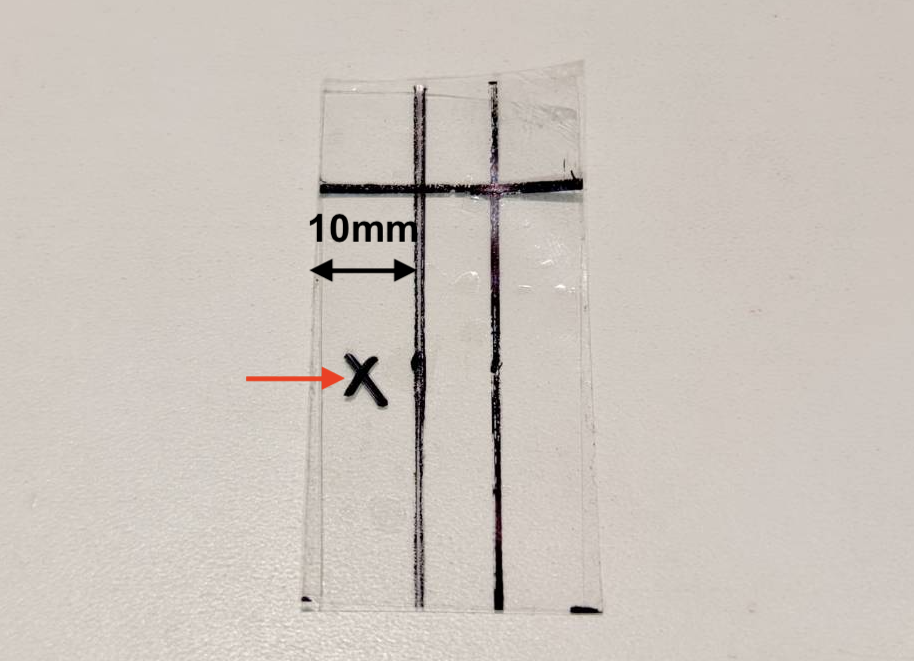

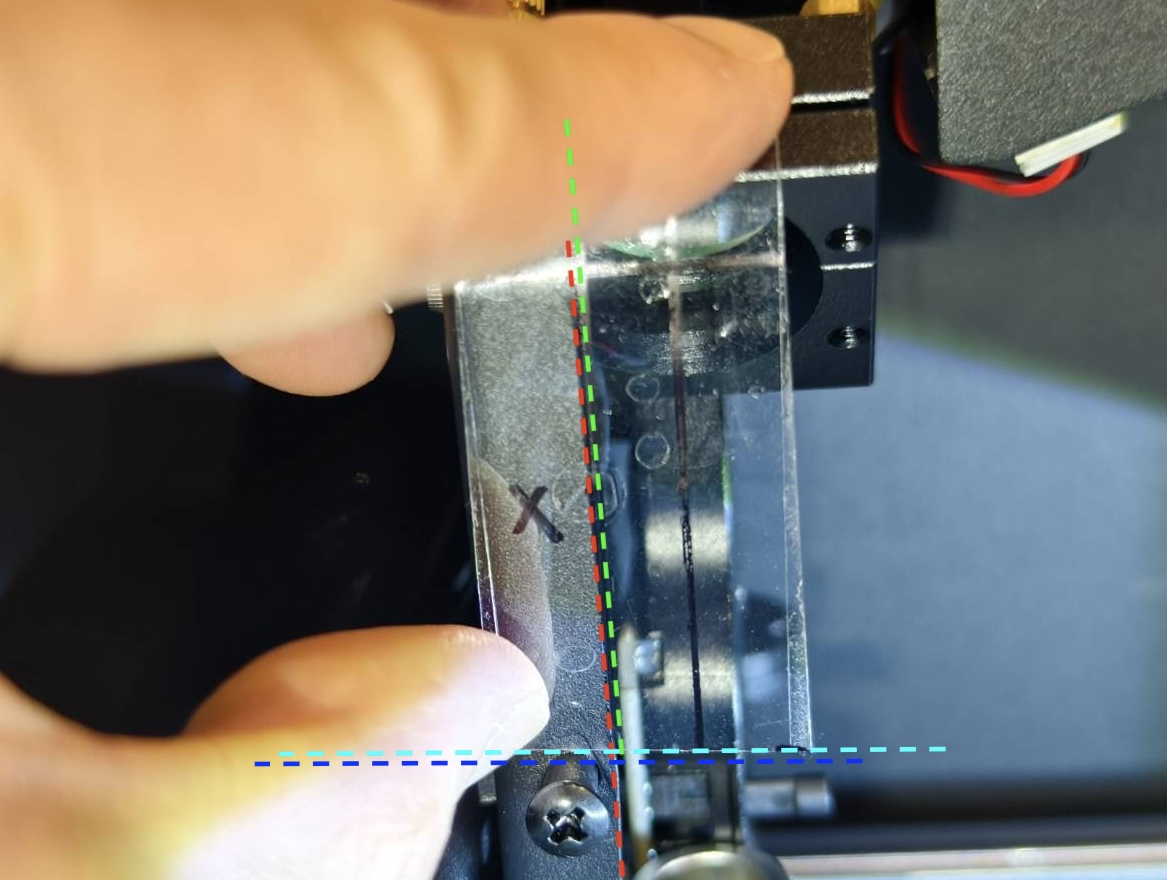

Das Werkzeug wird auf die Schraube am Eingang des 3. Spiegels aufgesetzt. Die Seite mit der "x"-Markierung befindet sich auf der Linken Seite und die 10-mm-Linie wird am Metallteil ausgerichtet. Stellen Sie sicher, dass die Unterseite des Werkzeugs auf der Oberseite der Schraube aufliegt.
Sobald Sie das Werkzeug haben, bewegen Sie den Laserkopf zur Mitte und geben Sie 5 Impulse ab. Verwenden Sie das Werkzeug, um zu prüfen, ob der Punkt nahe der vertikalen Linie liegt.

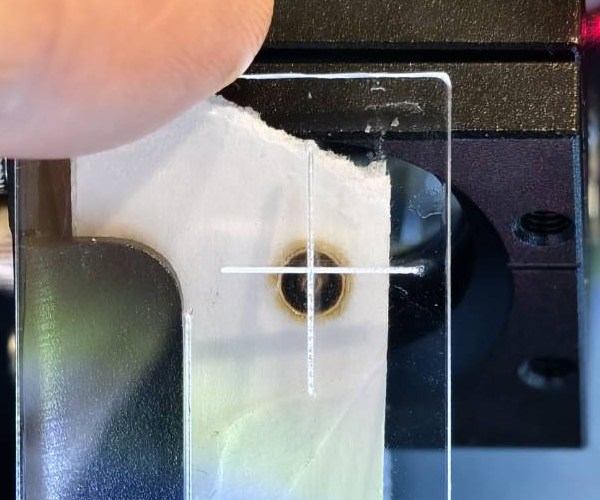

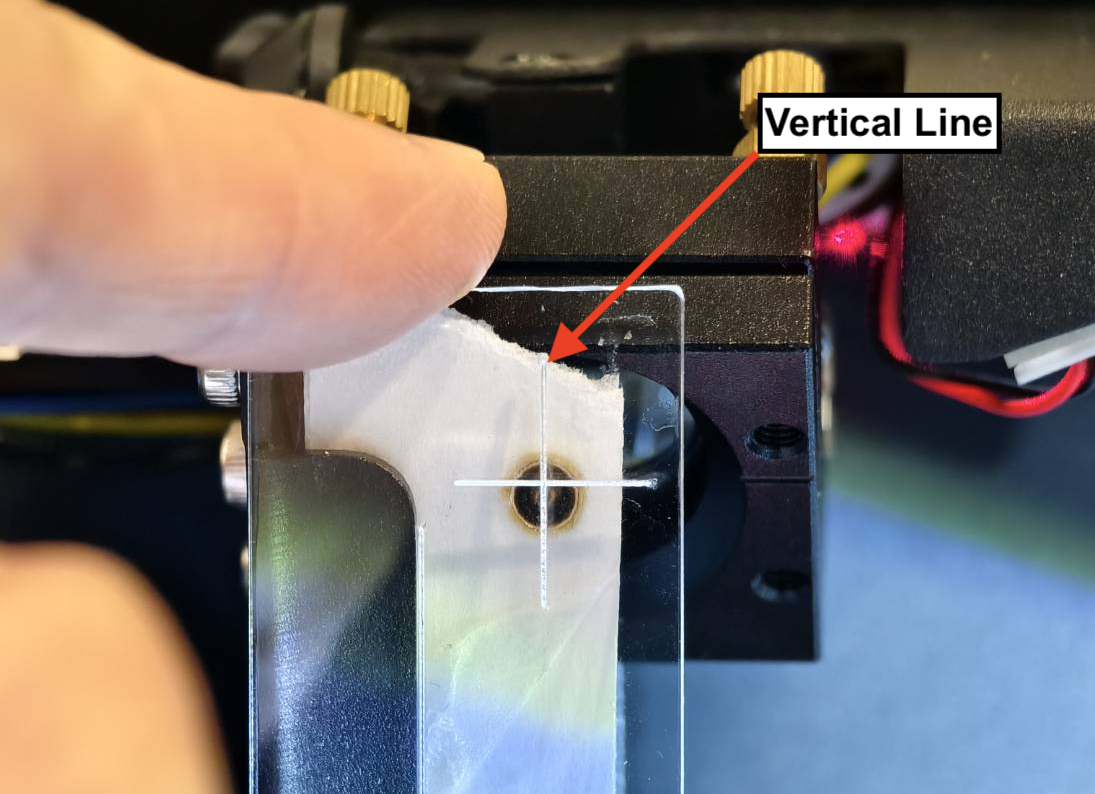

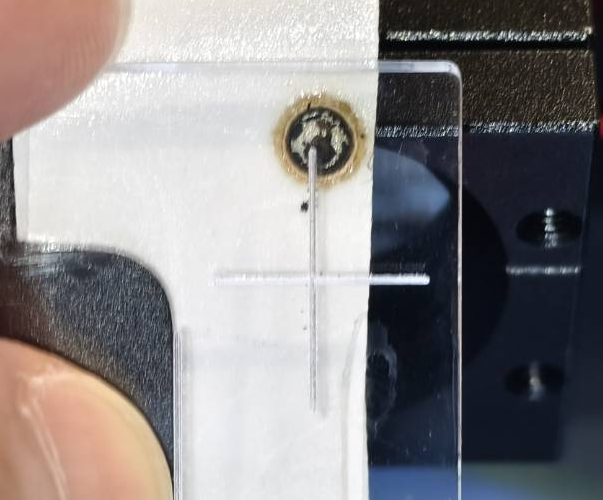

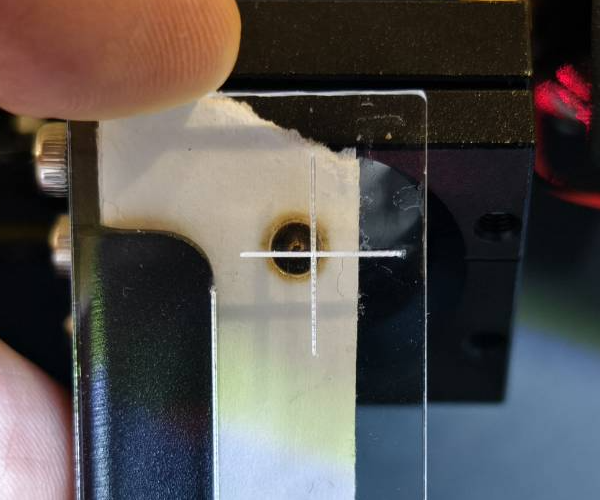

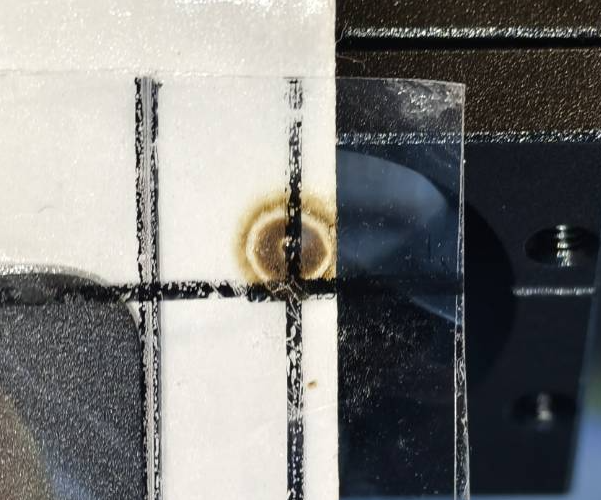

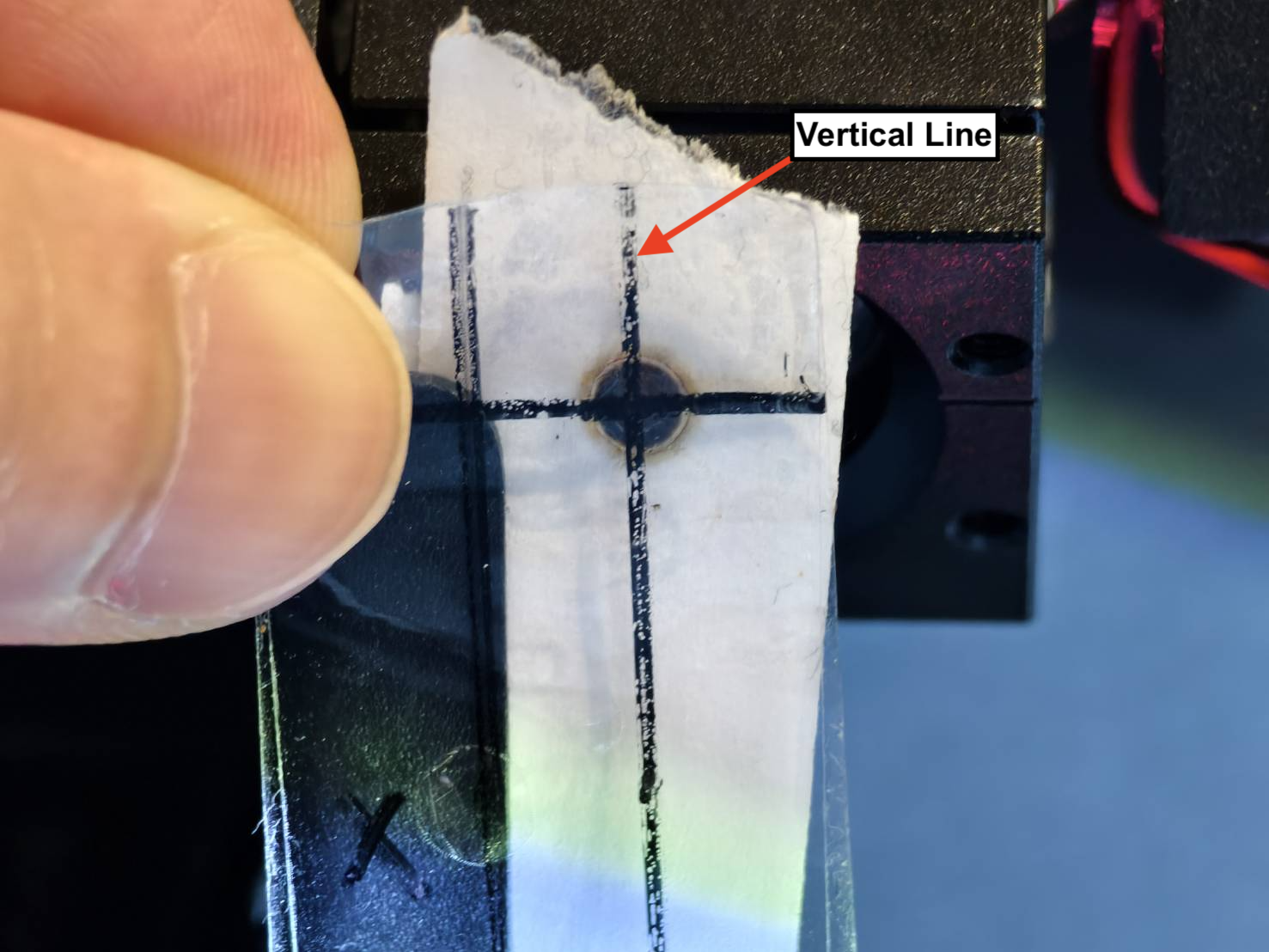

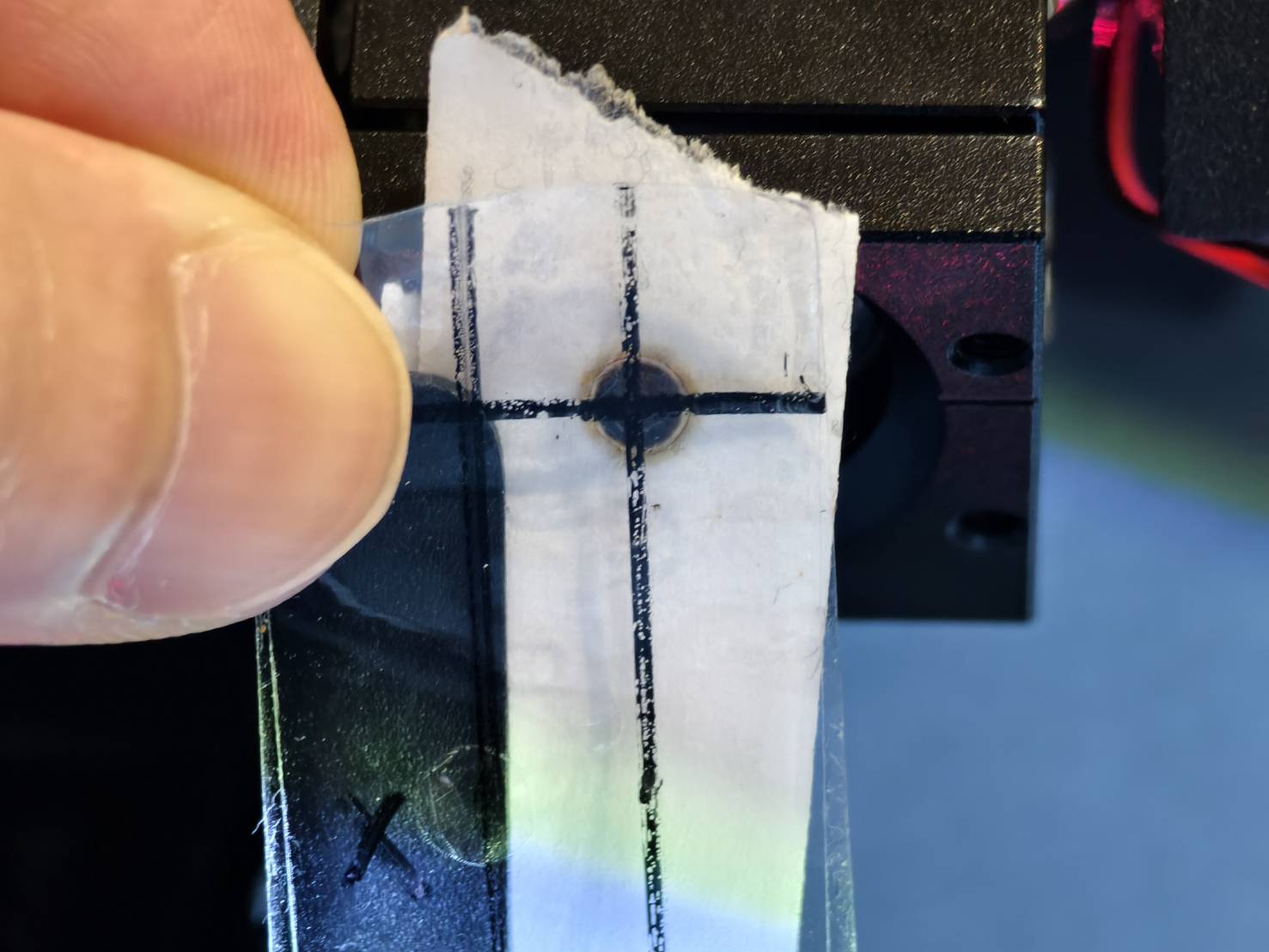

Überprüfen Sie die vertikale Linie mit dem Werkzeug. Richten Sie den Kreis oder die Punkte des Werkzeugs am Eingang aus und überprüfen Sie die Position des Punkts.
Acryl
Gutes Beispiel
Schlechtes Beispiel
Klebeband

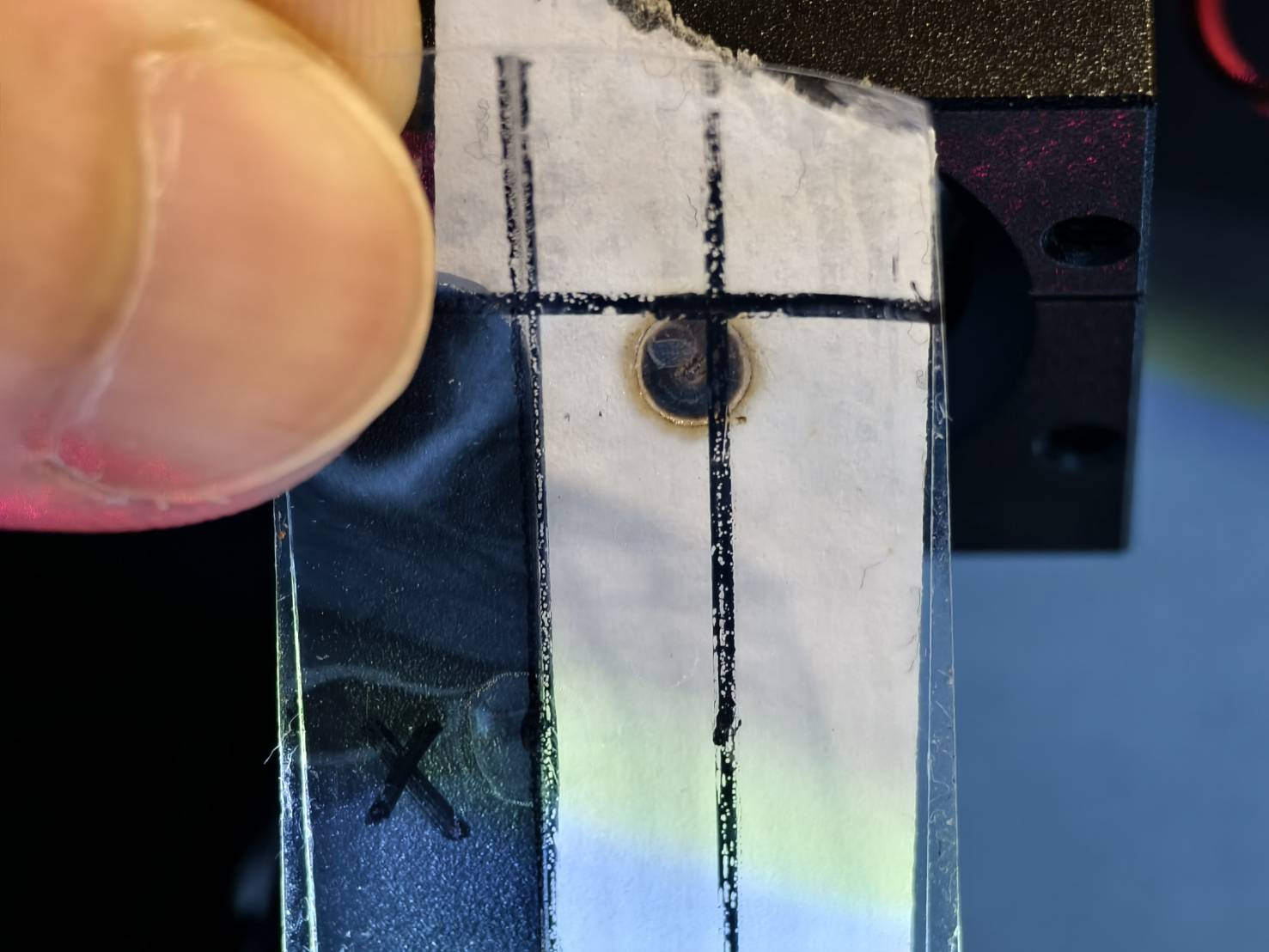

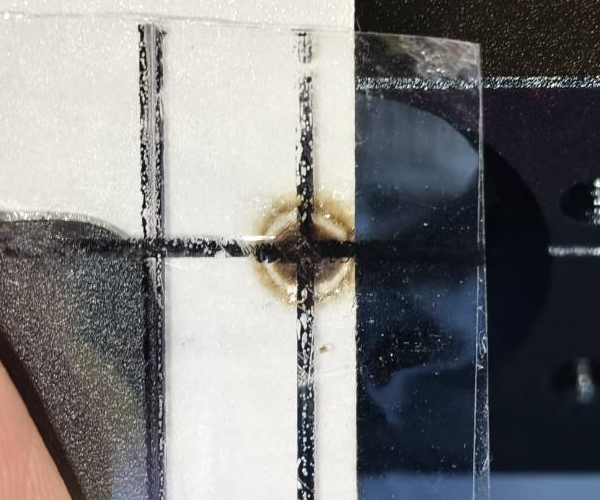

Gut - Zentriert

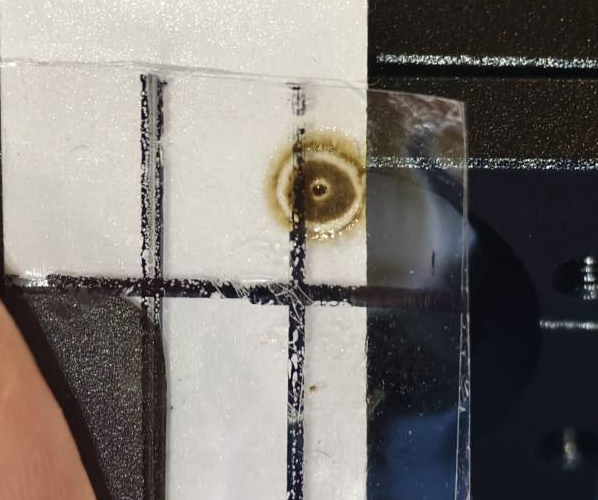

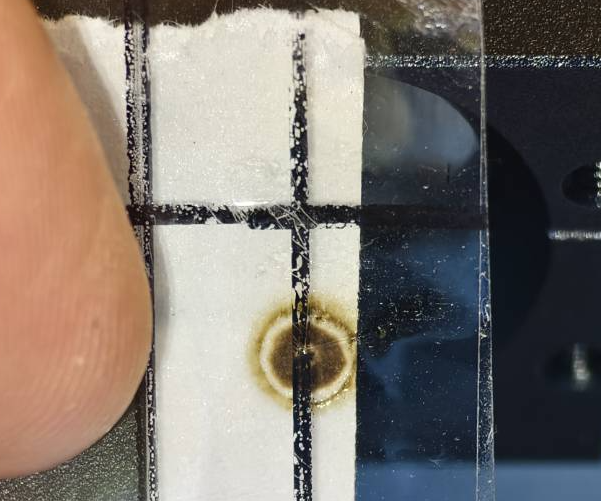

Schlecht - Nicht zentriert
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

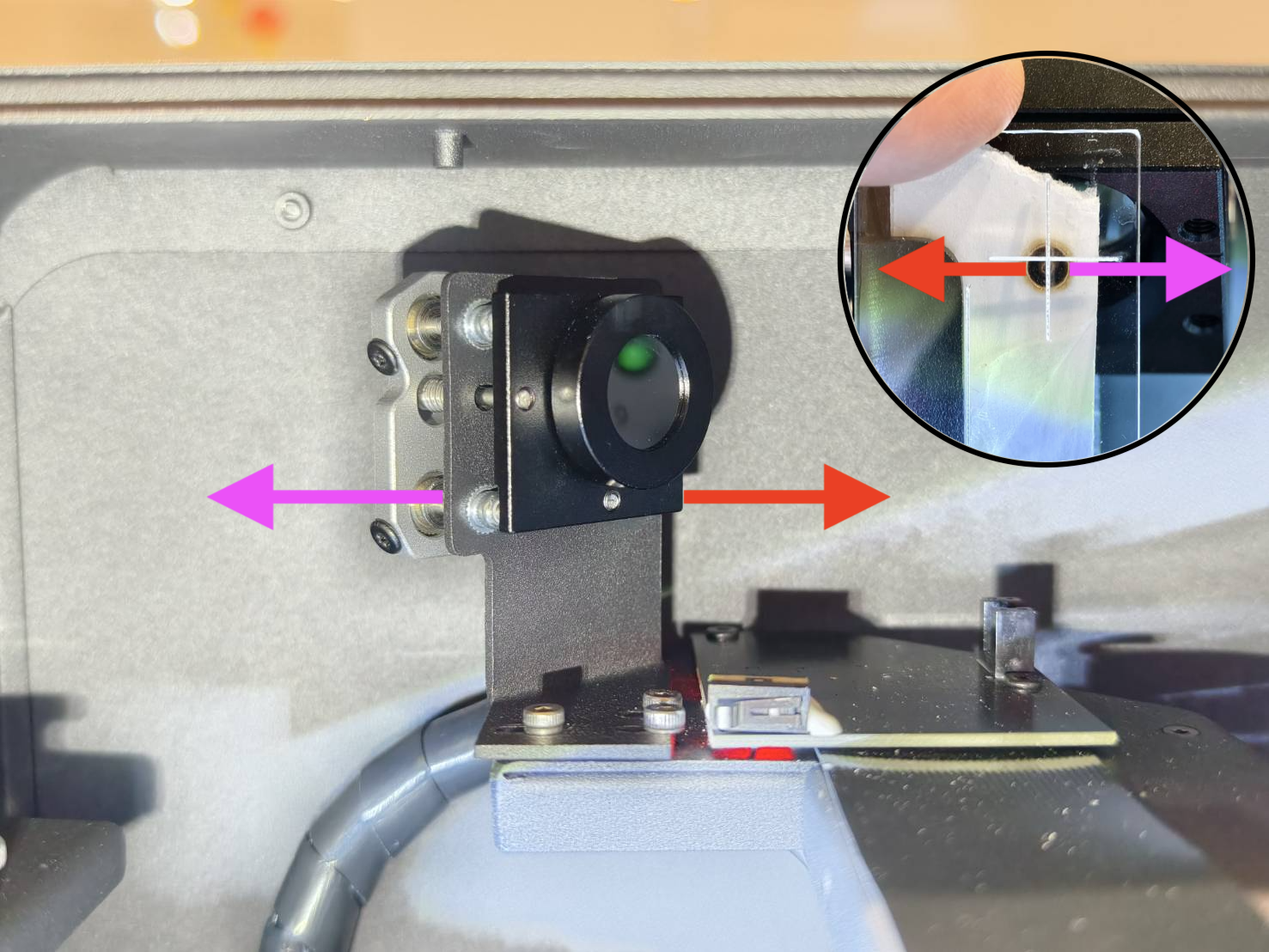

Wenn der vertikale Strahlengang nicht auf das Werkzeug zentriert ist, können Sie den Laserkopf justieren, um dies zu verbessern.

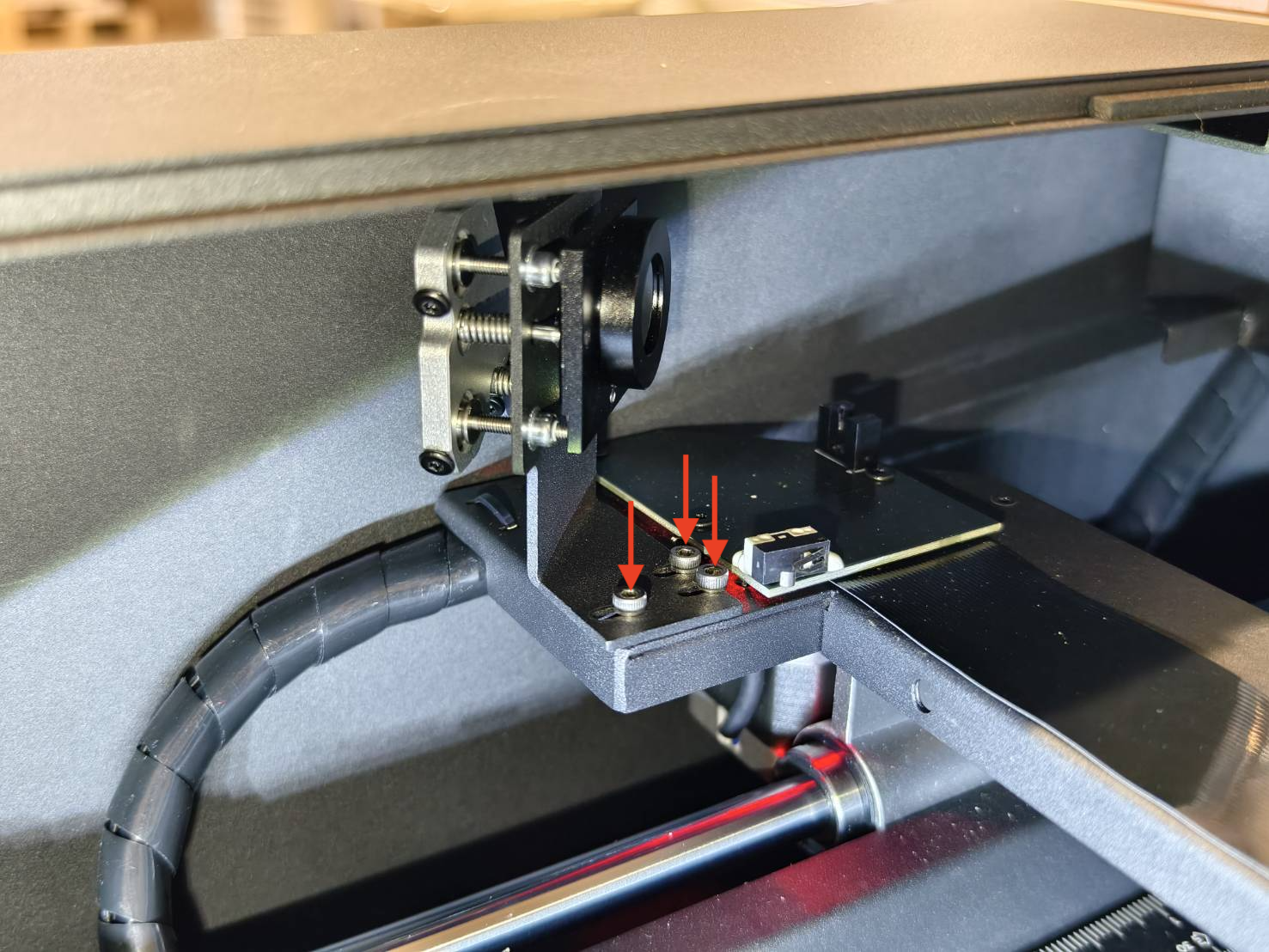

Lösen Sie diese 3 Schrauben leicht, entfernen Sie sie nicht und lösen Sie sie nicht zu stark.

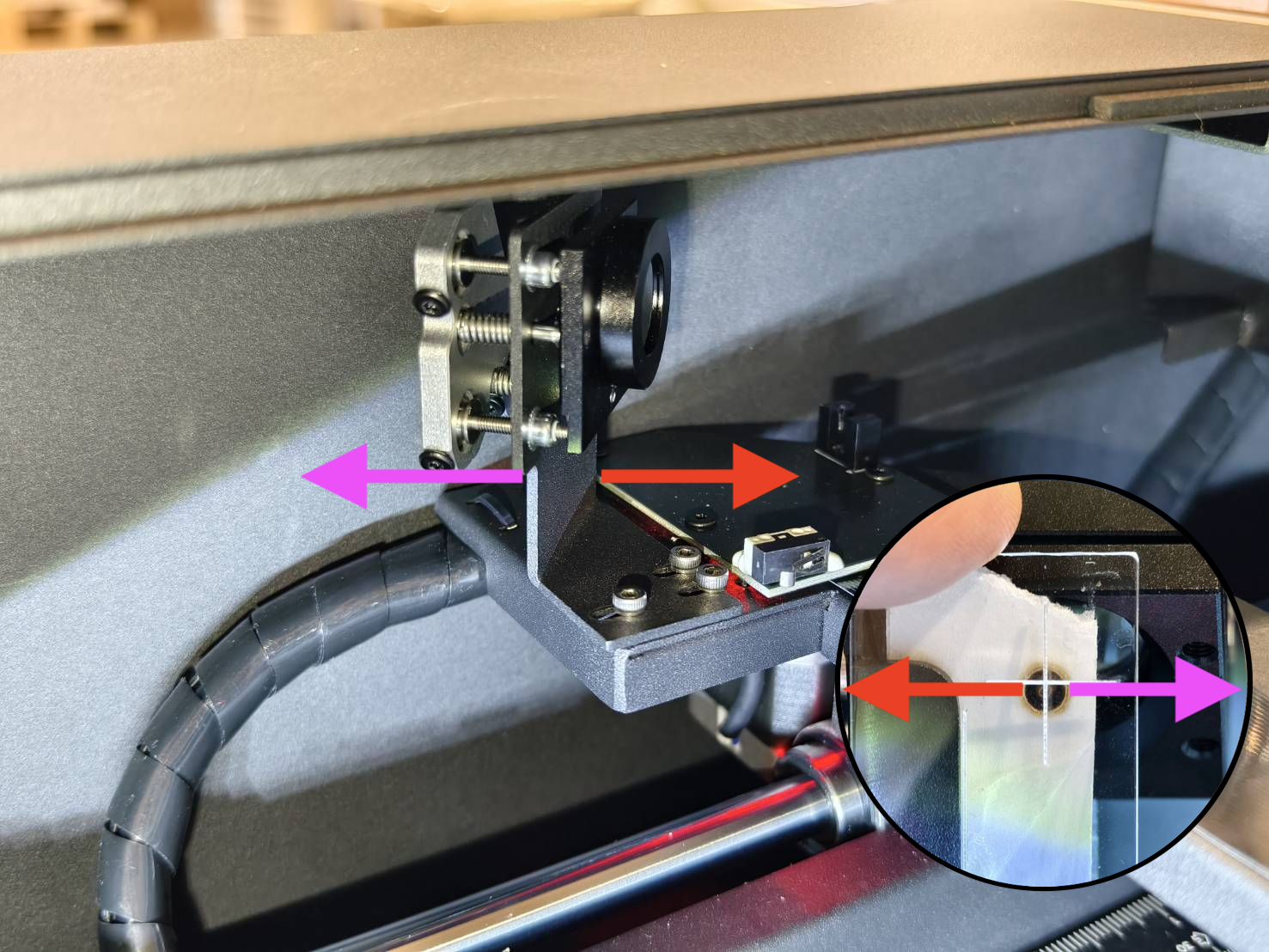

Nach dem Lösen der Schrauben kann der Kopf nun hinein- oder herausgeschoben werden. Der Strahlengang ändert sich entsprechend der Richtung Ihrer Justierung.
Ziehen Sie nach der Justierung die Schrauben wieder fest.
Demonstration Gehen Sie zu Schritt 2.2 nach dieser Justierung.

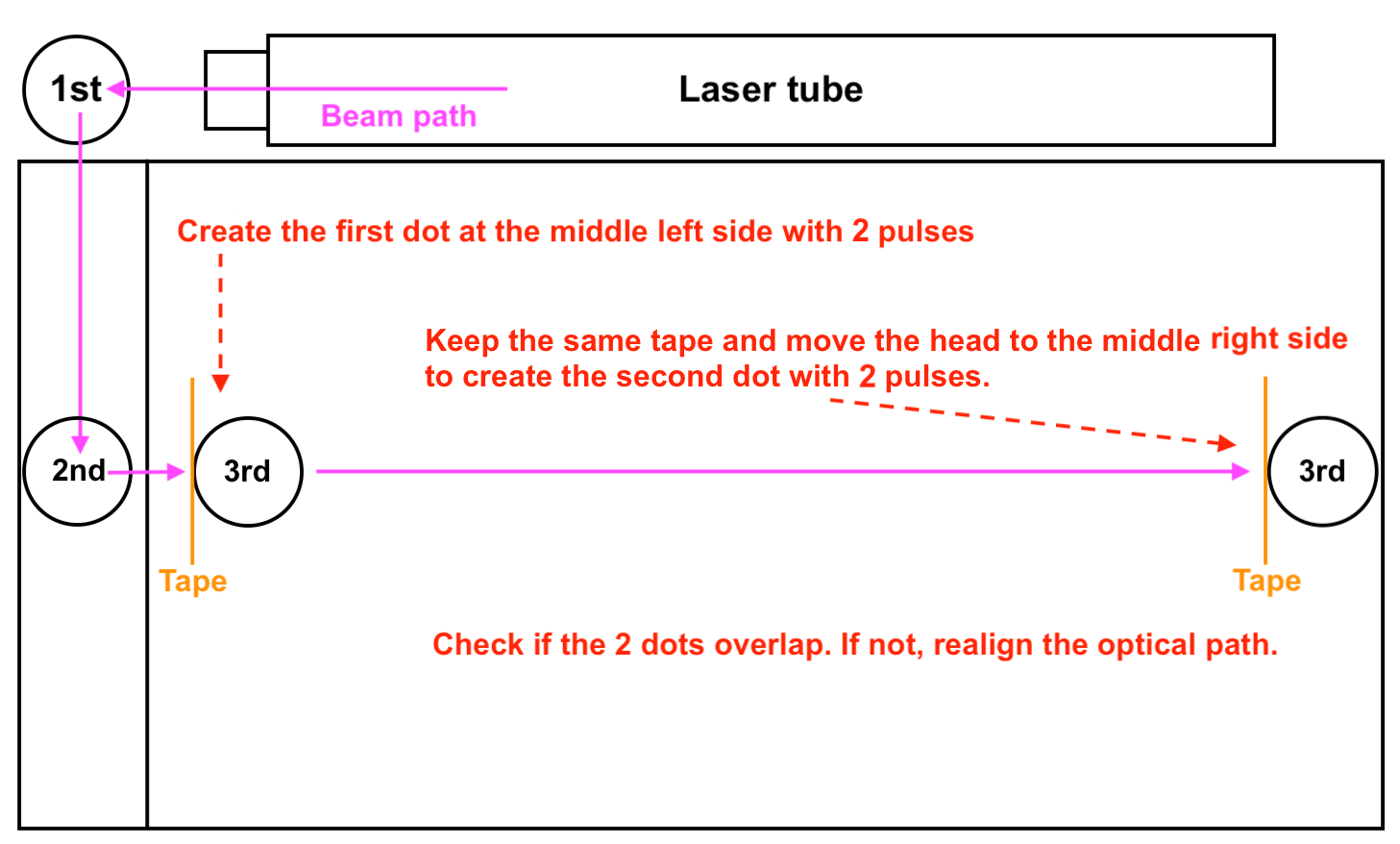

Überprüfen Sie den Strahlengang vom 2. zum 3. Spiegel erneut, um zu sehen, ob sich die Punkte überlappen. Bitte beachten Sie Schritt 7 in einem anderen Artikel. Wenn sich die Punkte nicht überlappen, führen Sie bitte Schritt 7.1.
Gehen Sie zu Schritt 3 nach der Ausrichtung vom 2. zum 3. Spiegel durch.
Schritt 3

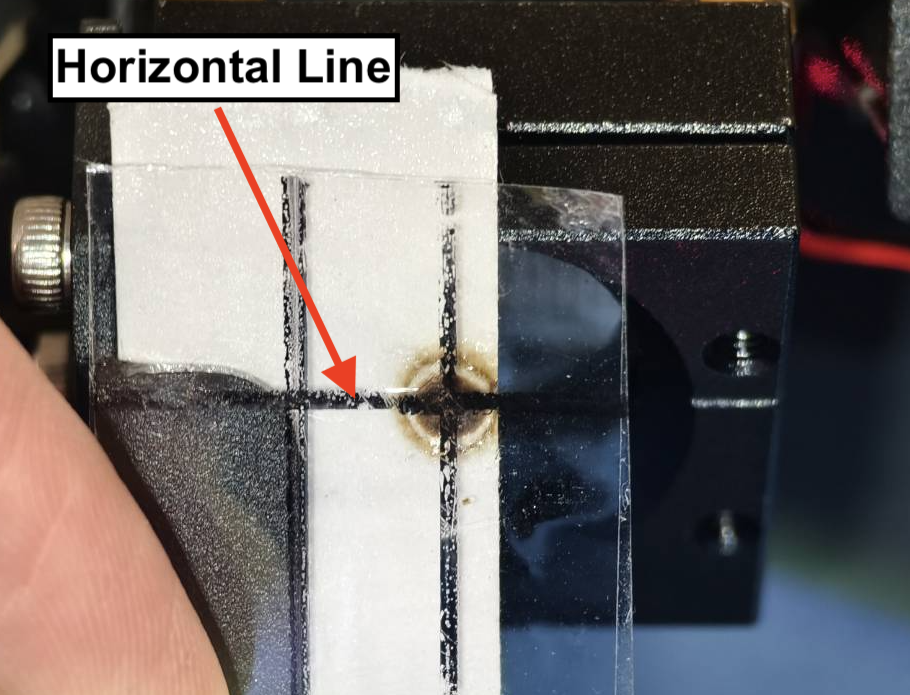

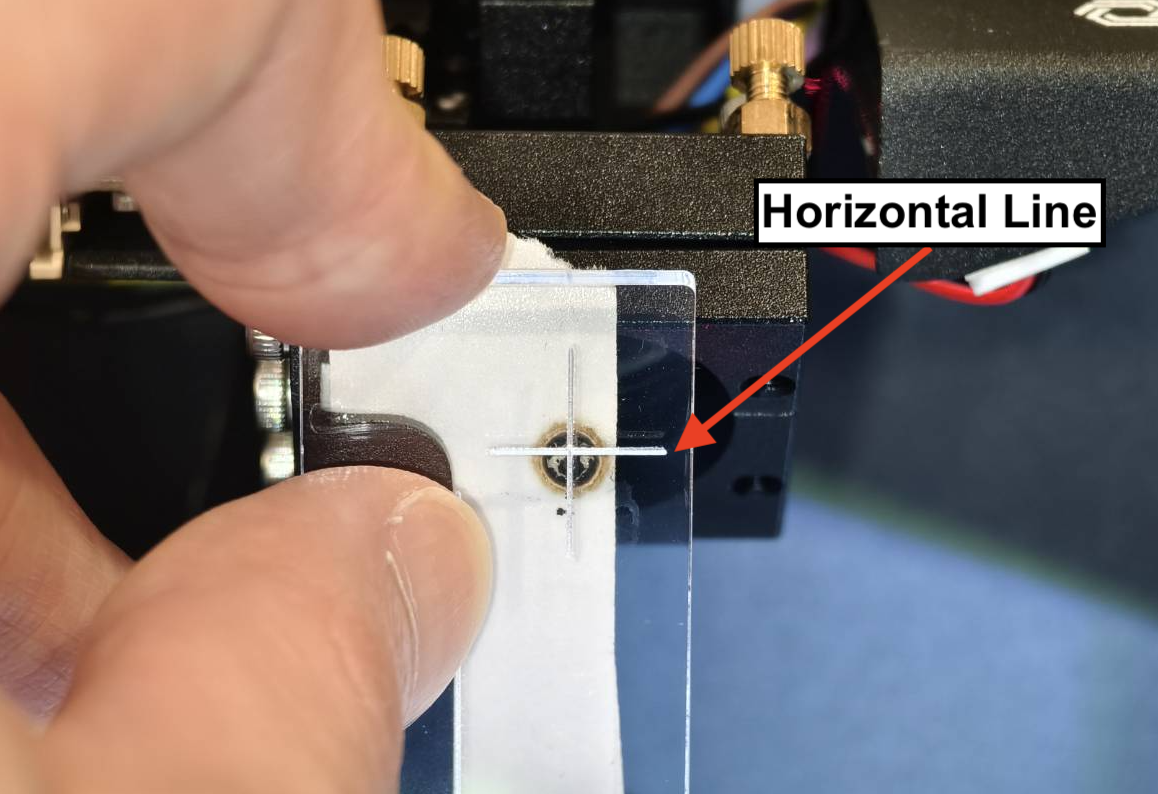

Überprüfen Sie die horizontale Linie mit dem OPA-Werkzeug.
Sobald Sie das Werkzeug haben, bewegen Sie den Laserkopf zur Mitte und geben Sie 5 Impulse ab. Verwenden Sie das Werkzeug, um zu prüfen, ob der Punkt nahe an der horizontalen Linie liegt.
Überprüfen Sie die vertikale Linie mit dem Werkzeug. Richten Sie den Kreis oder die Punkte des Werkzeugs am Eingang aus und überprüfen Sie die Position des Punkts.

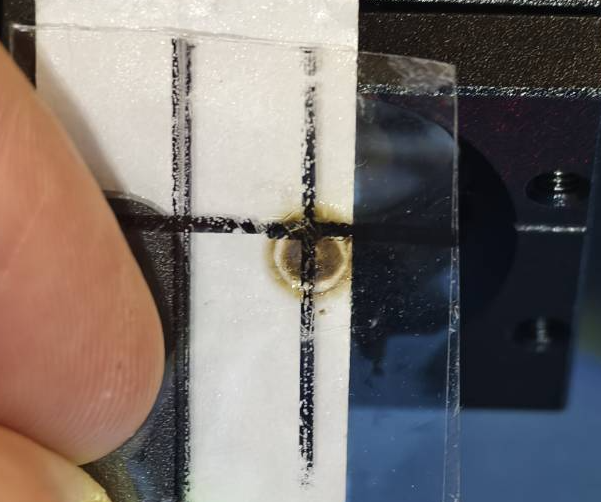

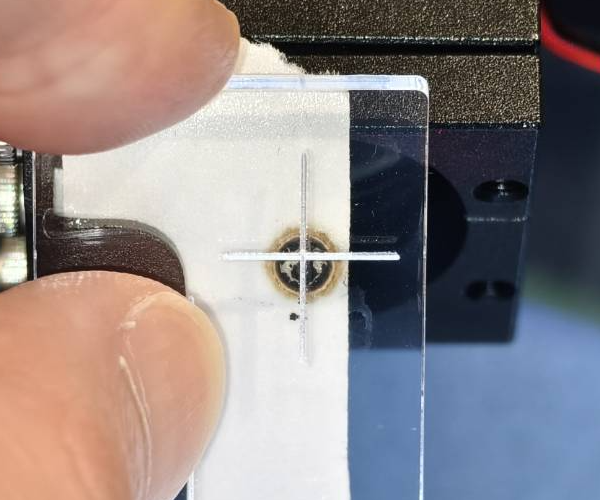

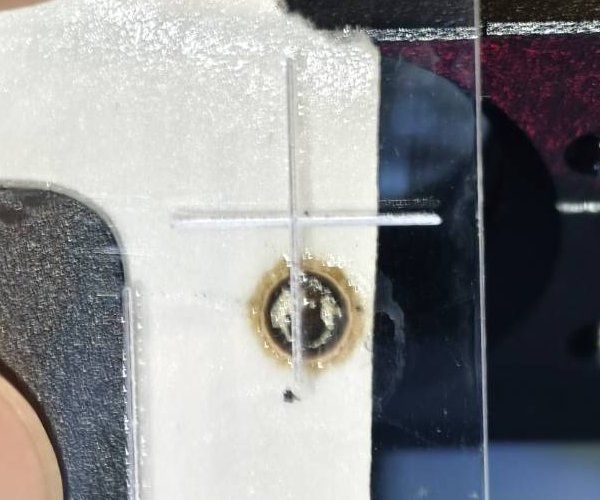

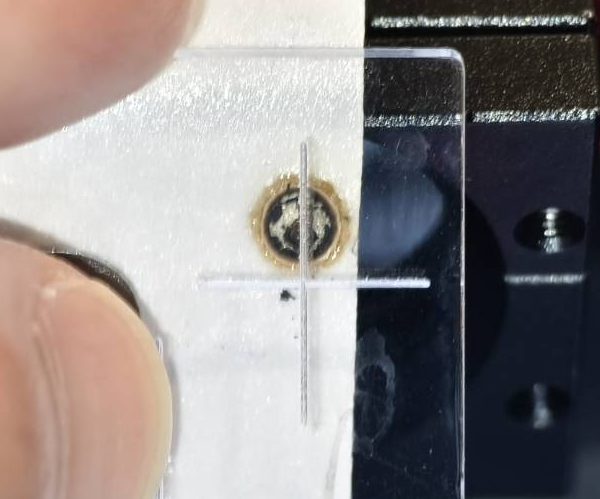

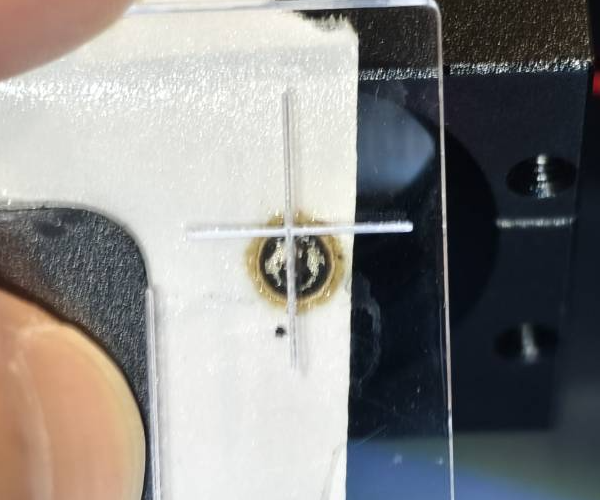

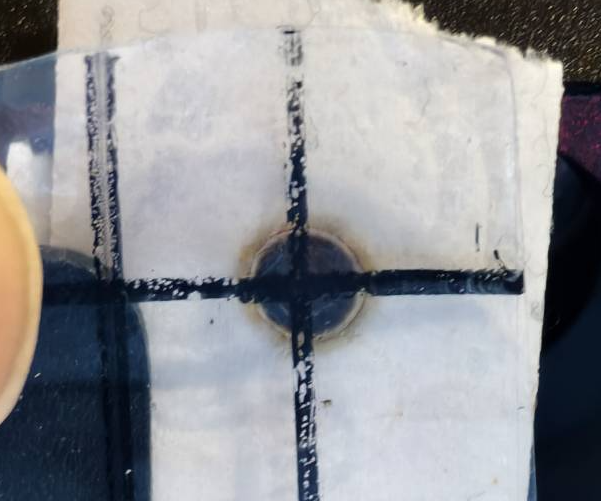

Der Punkt sollte auf der Linie zentriert sein. Es ist in Ordnung, wenn er leicht darüber oder darunter liegt, solange er die Linie berührt. Wenn er die Linie nicht berührt, ist dies nicht akzeptabel.
Acryl
Gutes Beispiel
Akzeptables Beispiel
Schlechtes Beispiel
Klebeband
Gutes Beispiel
Akzeptables Beispiel
Schlechtes Beispiel
Bewerten Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

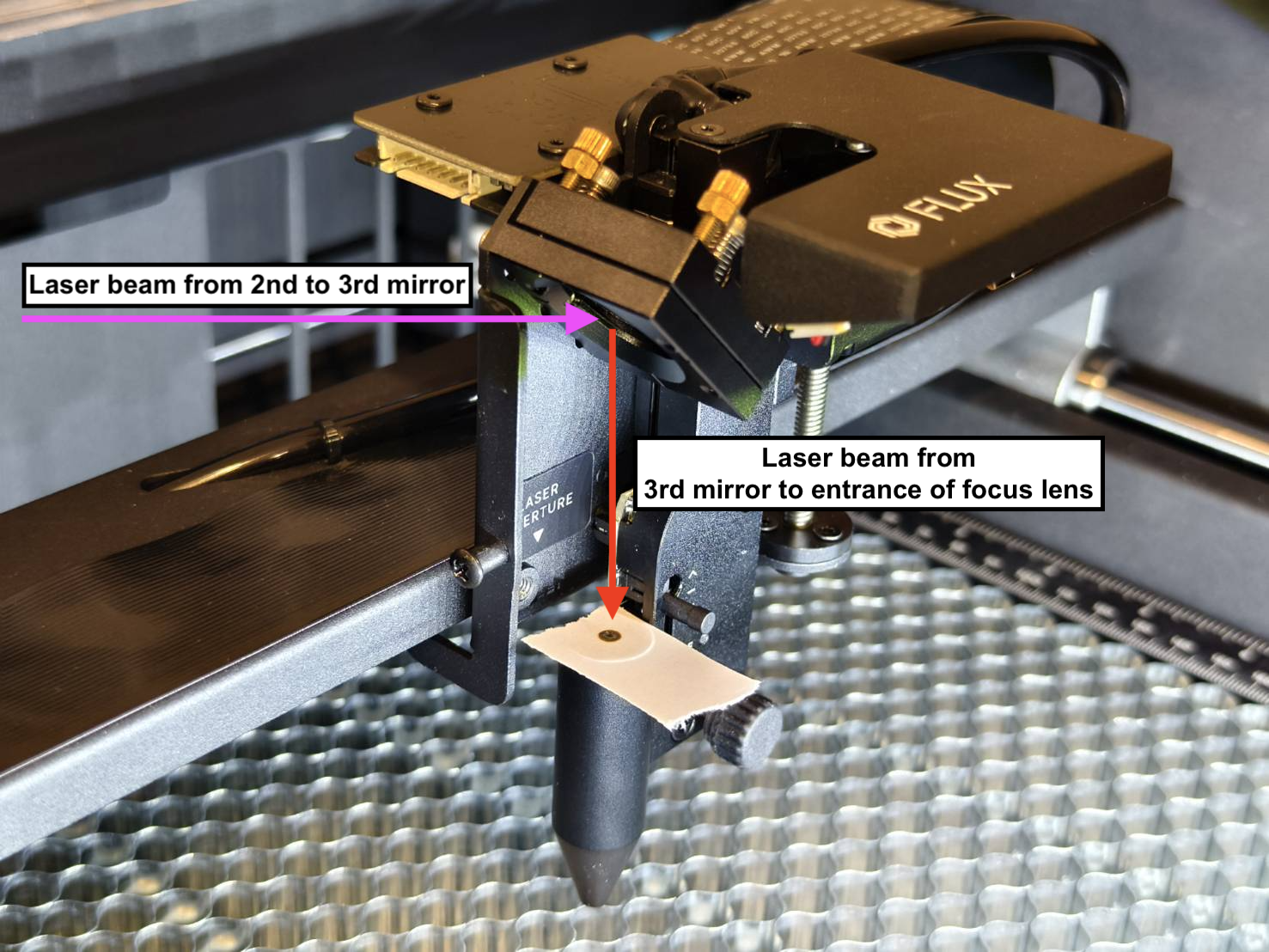

Setzen Sie den Strahlengang vom 3. Spiegel bis zum Eingang der Fokuslinse zurück und richten Sie ihn neu aus.
Lösen Sie zunächst die Muttern am 3. Spiegel und drehen Sie sie gegen den Uhrzeigersinn, um die Ausrichtung des 3. Spiegels zurückzusetzen.

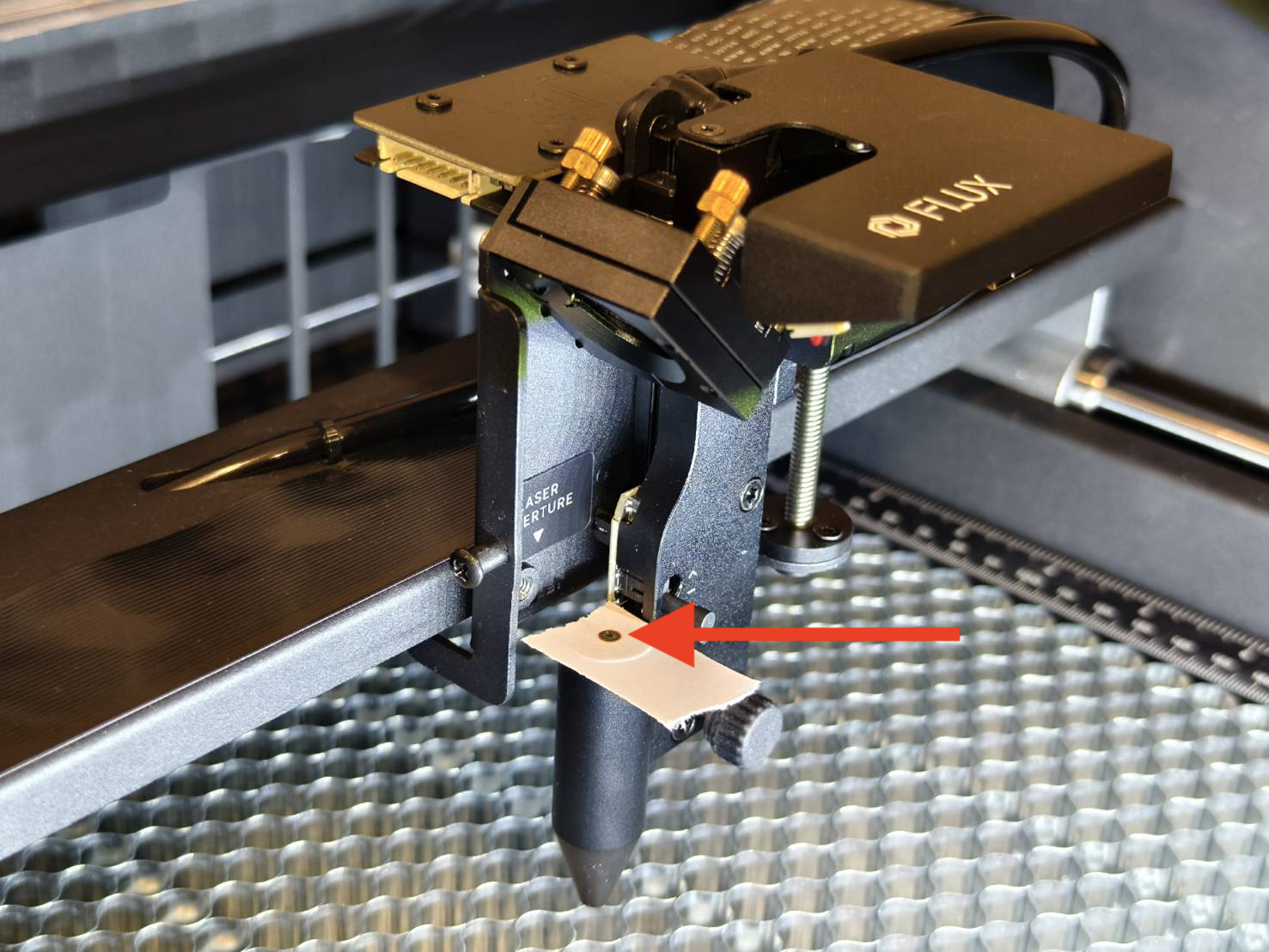

Platzieren Sie ein zweilagiges Klebeband rechts neben der Düse. Geben Sie zwei Impulse ab, um einen Punkt zu erzeugen.

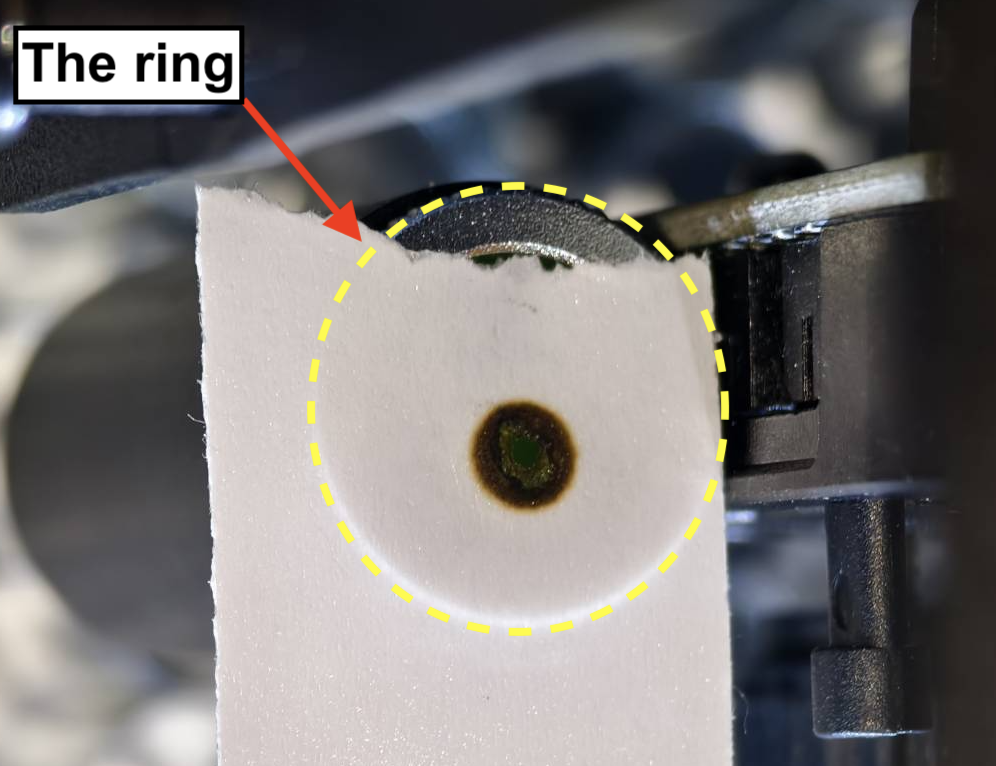

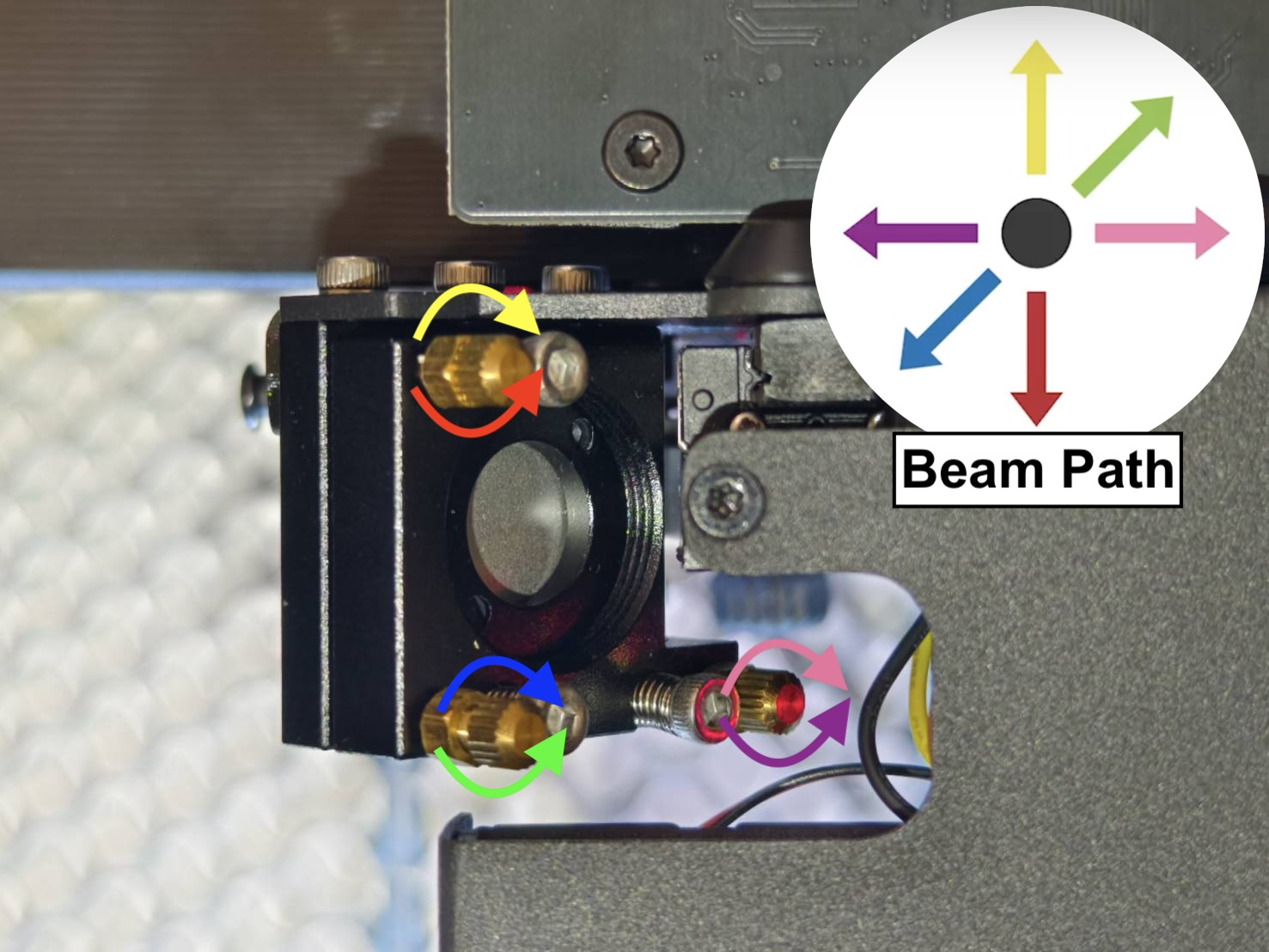

Stellen Sie die Schrauben so ein, dass der Punkt in der Mitte des Rings liegt.
Demonstration
(Das Video zeigt eine tatsächliche Durchführung durch FLUX-Mitarbeiter. Es ist ein langes Video, Sie können die Geschwindigkeit ändern, aber das Konzept und der Ablauf sind entscheidend für Ihr Verständnis der Justierung. Bitte aktivieren Sie die Untertitel.)
Fahren Sie nach diesem Schritt fort mit Schritt 5.
Schritt 5
Die erweiterte Justierung ist nun abgeschlossen, aber die eigentliche Ausrichtung des Strahlengangs ist noch nicht vollständig abgeschlossen.
