Temporäre OPA-Werkzeug-Anleitung

Beschreibung

Dieser Artikel führt Sie durch die Herstellung eines OPA-Werkzeugs.
Bitte stellen Sie sicher, dass die Abmessungen so präzise wie möglich gezeichnet oder zugeschnitten werden.

Übersicht

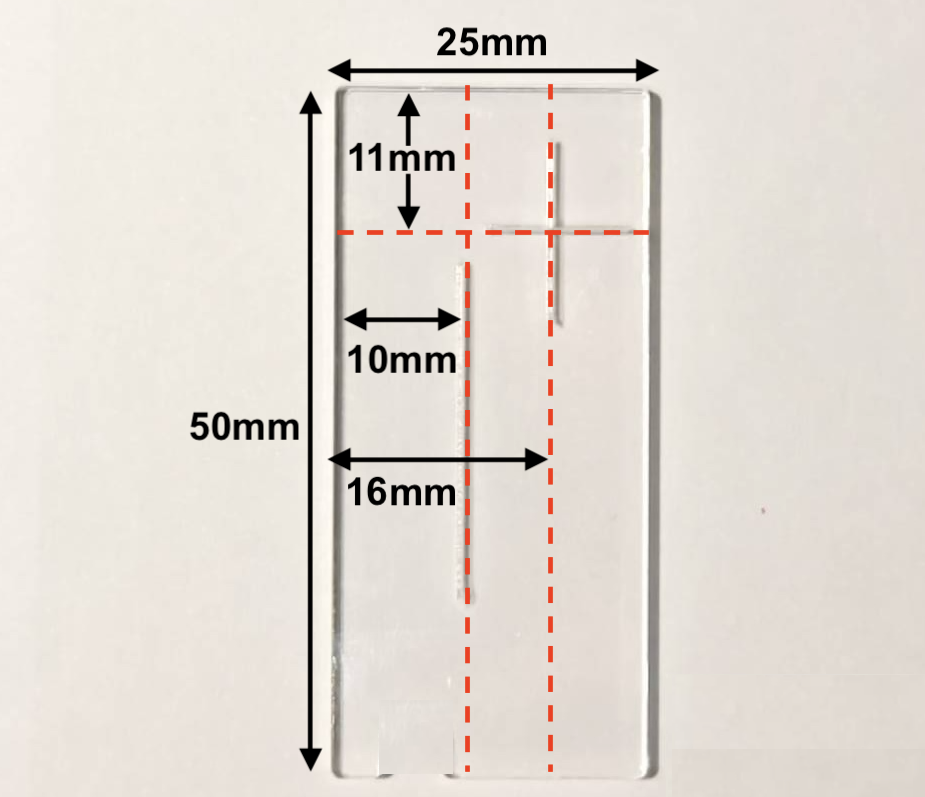

Sie benötigen lediglich ein transparentes Stück von 50 mm × 25 mm (das auf die richtige Größe zugeschnitten werden kann) und zeichnen drei Linien gemäß den im Foto unten rot dargestellten Abmessungen.
(Sie können Ihre eigene Methode verwenden, solange die Abmessungen der Linien korrekt sind.)

Schritt 1

• Suchen Sie ein Stück transparentes Klebeband oder ein beliebiges transparentes Material, das beschriftet und geschnitten werden kann.
• Wenn Sie Klebeband verwenden, falten Sie es so, dass die klebende Seite eingeschlossen wird, oder kombinieren Sie zwei Stücke.

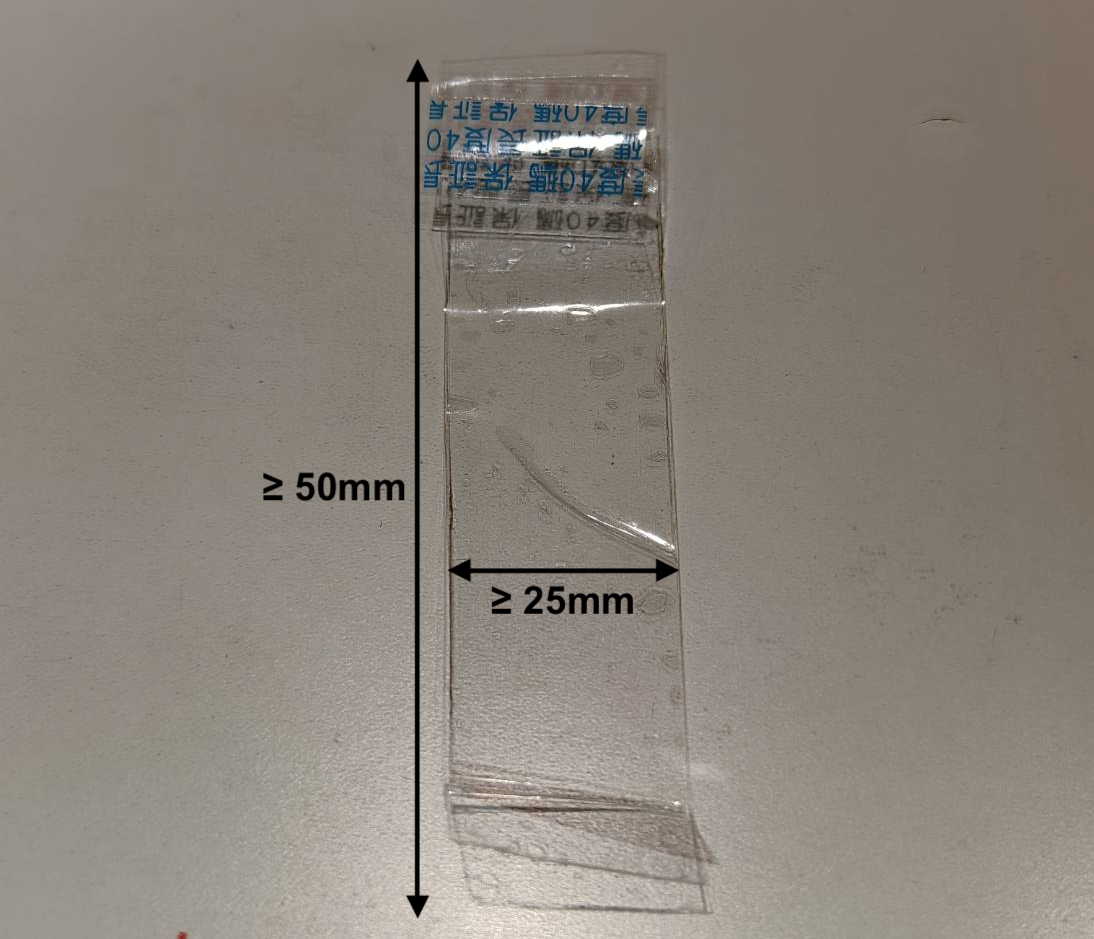

• Nach dem Verschließen der klebenden Seite sollte die Länge dieses Stücks mindestens 50 mm und die Breite mindestens 25 mm betragen. (Eine größere Länge ist in Ordnung, da Sie es zuschneiden können.)

Schritt 2

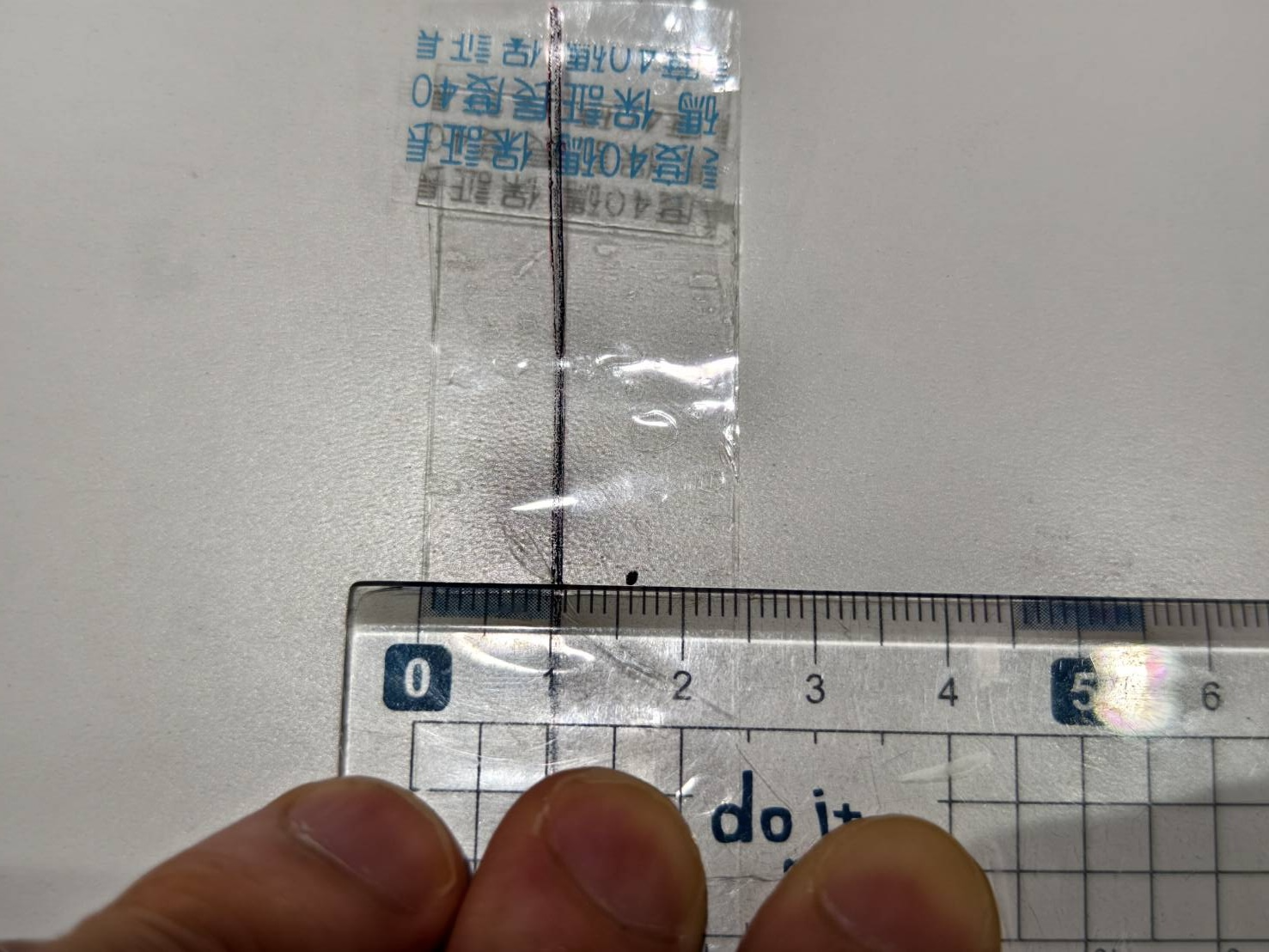

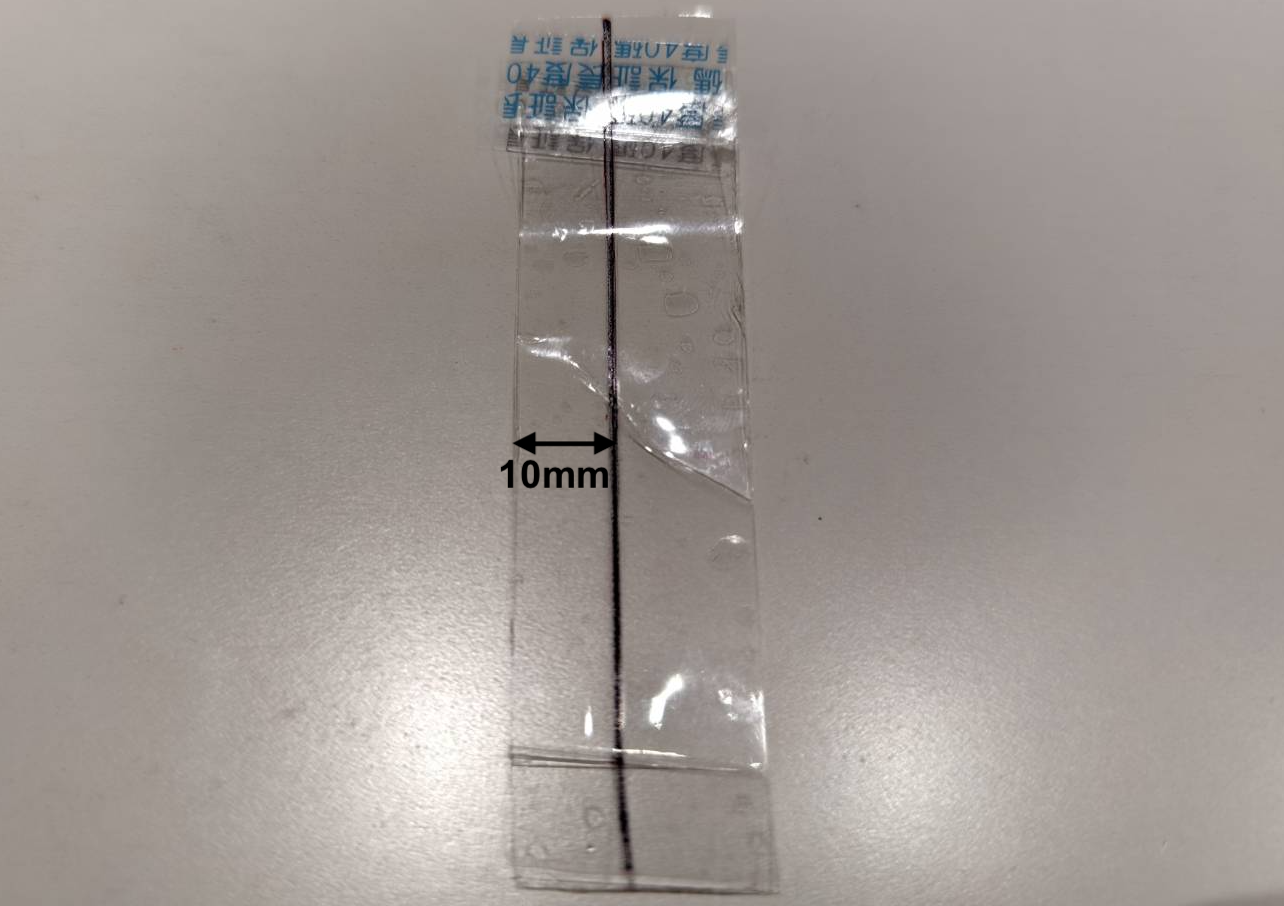

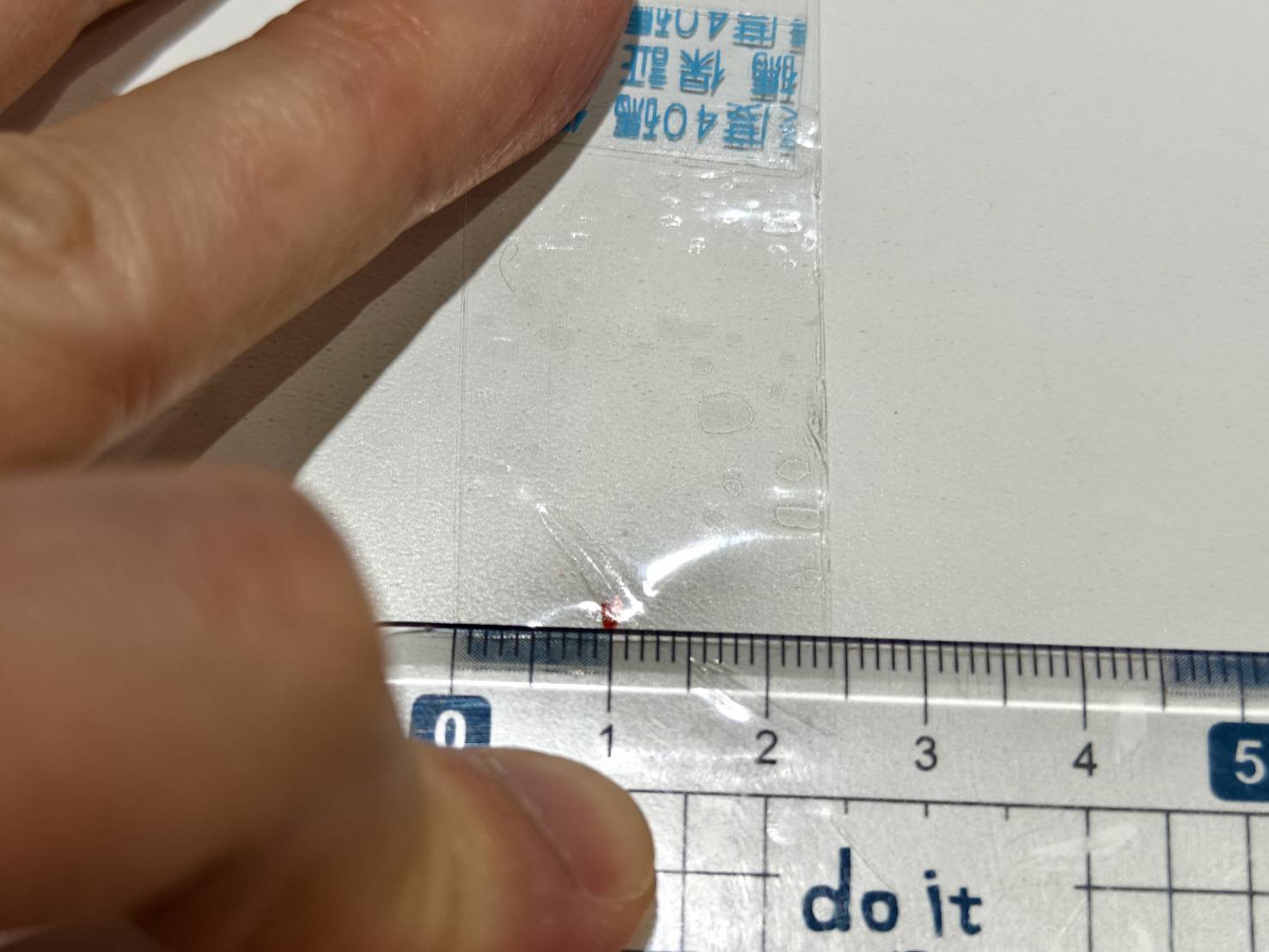

• Suchen Sie die vertikale 10-mm-Markierung und kennzeichnen Sie diese.


• Zeichnen Sie eine vertikale Linie basierend auf der Markierung über das gesamte transparente Stück.


Schritt 3

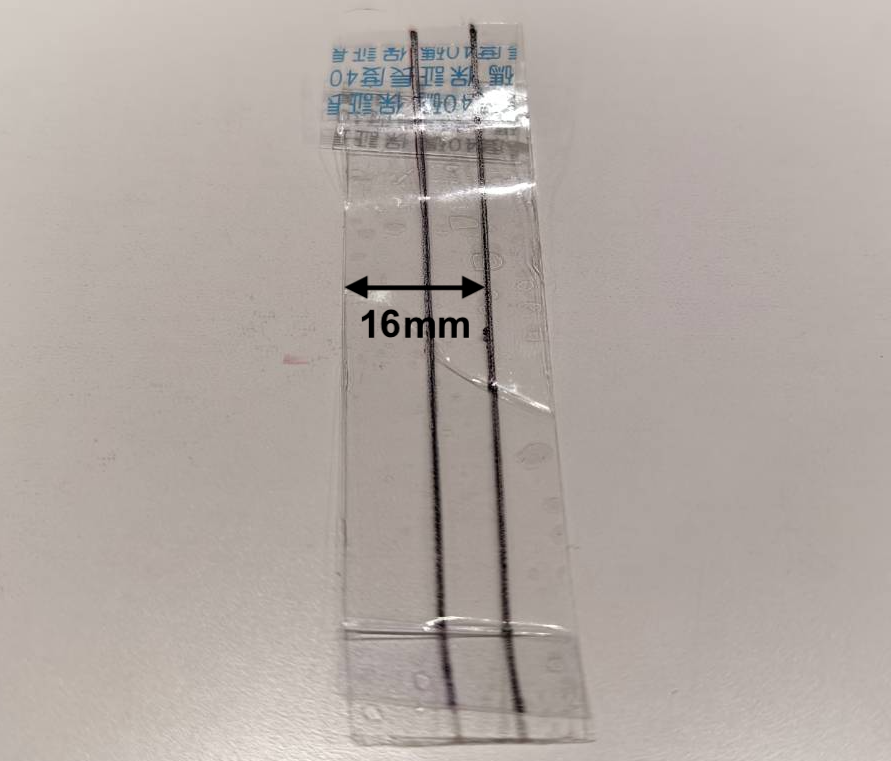

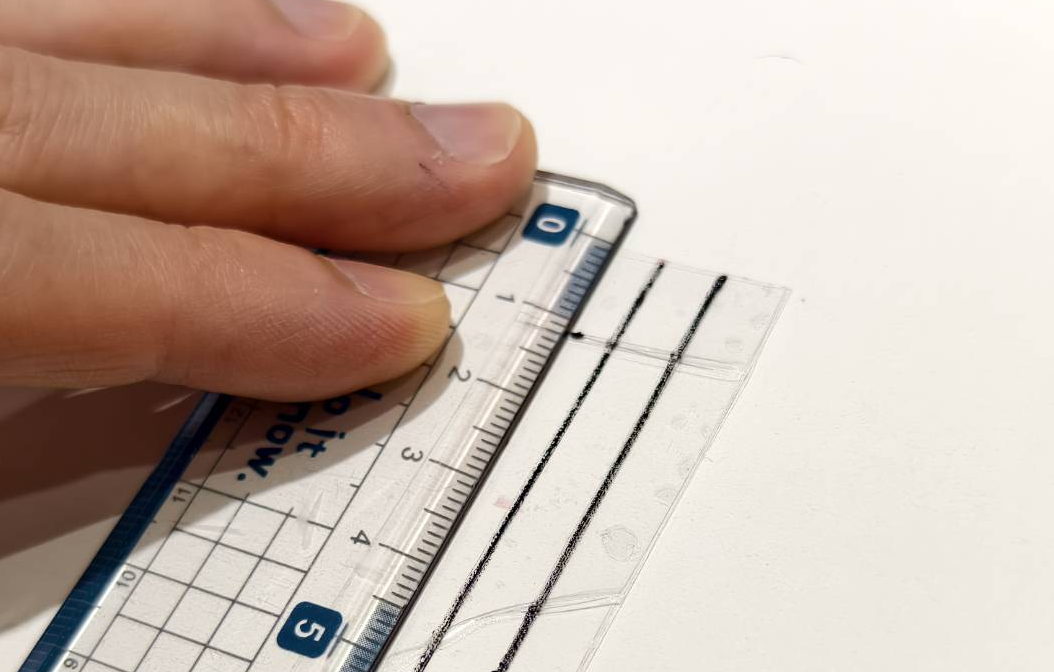

• Suchen Sie die vertikale 16-mm-Markierung und kennzeichnen Sie diese.


• Zeichnen Sie eine vertikale Linie basierend auf der Markierung über das gesamte transparente Stück.


Schritt 4

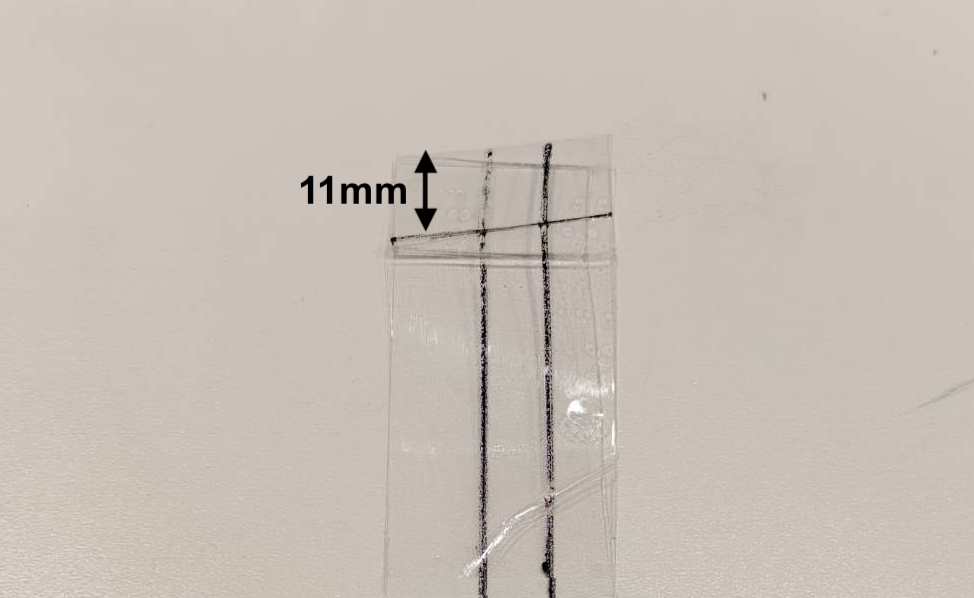

• Suchen Sie die horizontale 11-mm-Markierung und kennzeichnen Sie diese.


• Zeichnen Sie eine vertikale Linie basierend auf der Markierung über das gesamte transparente Stück.


Schritt 5

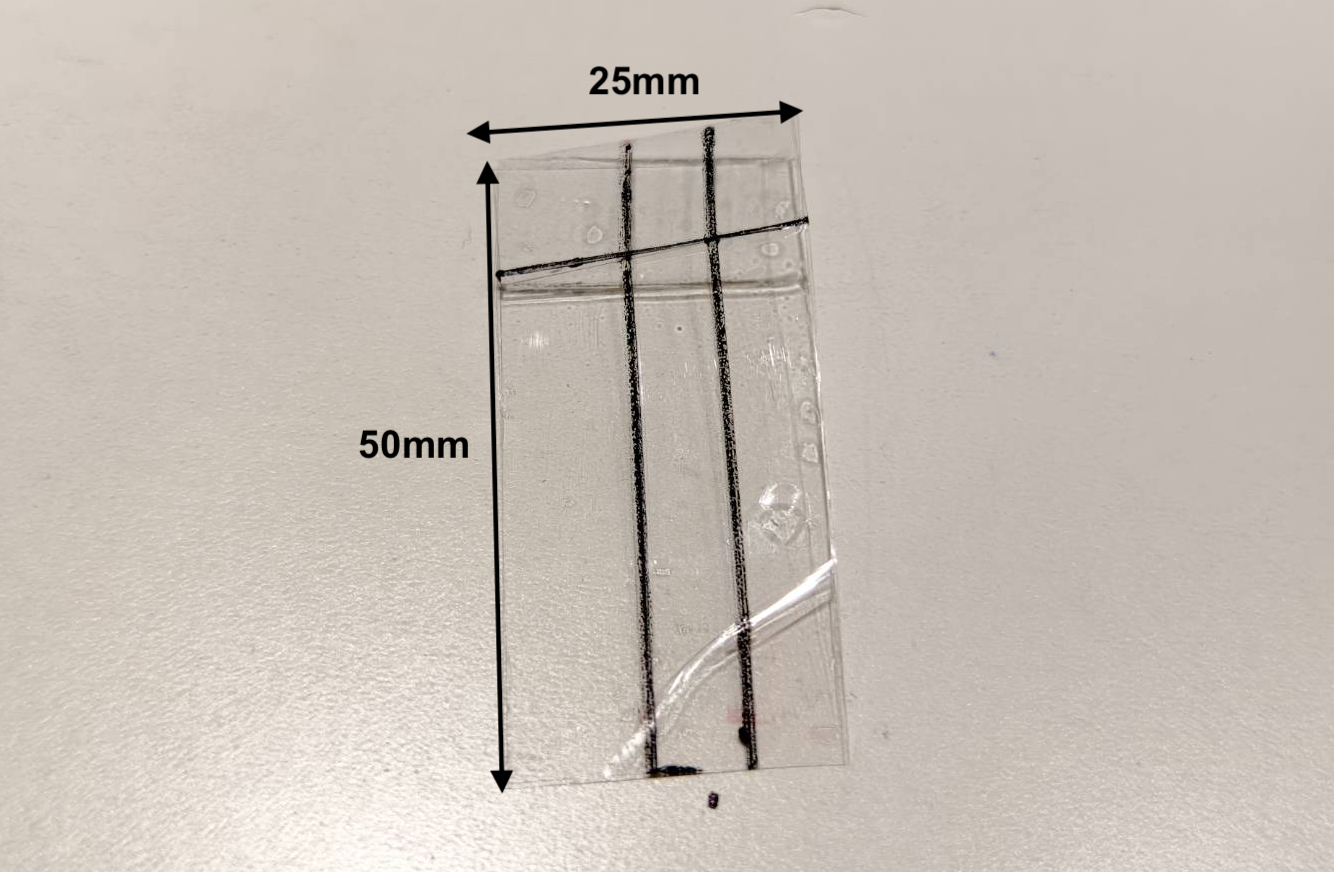

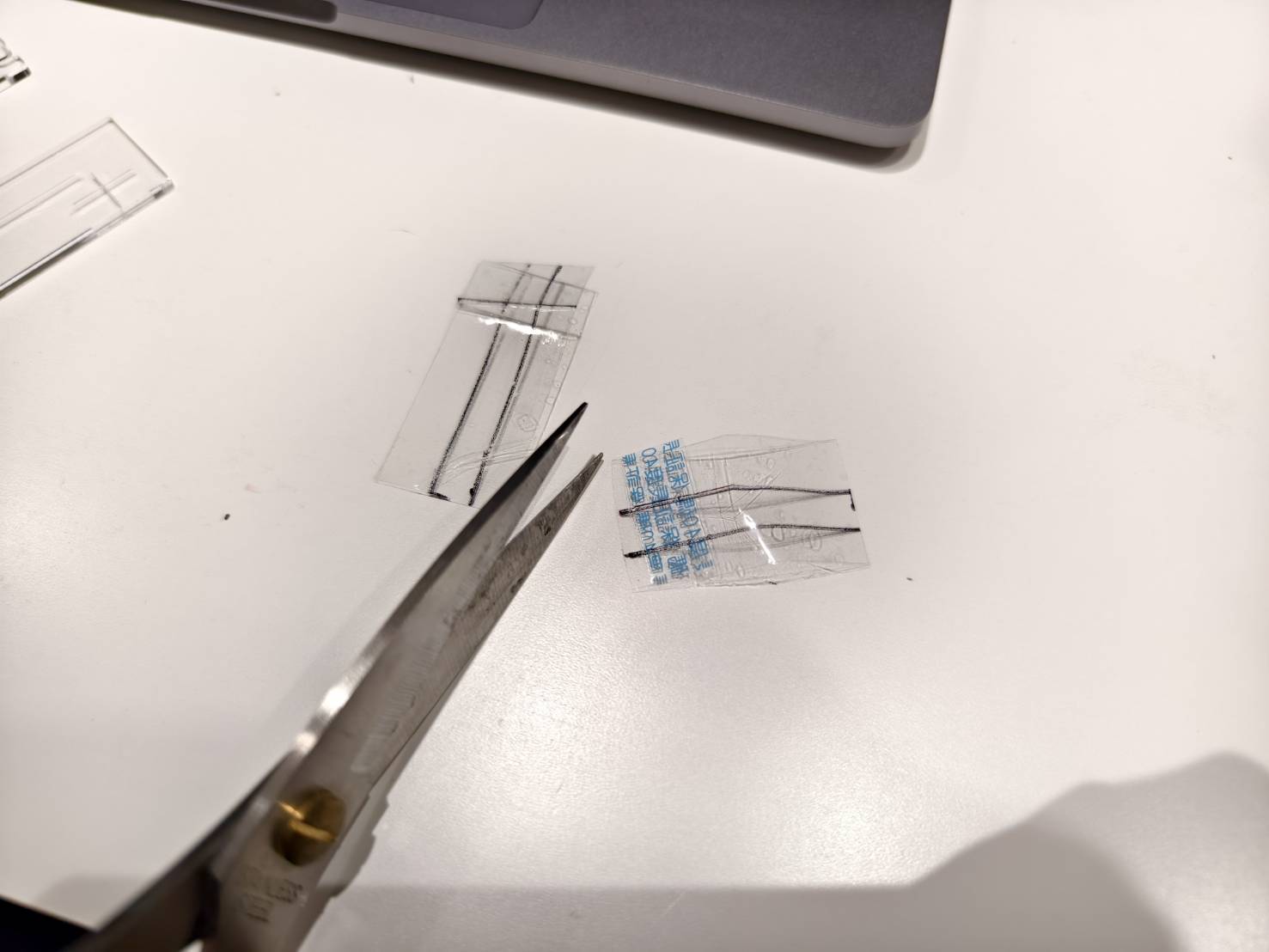

Schneiden Sie das Stück auf 50 mm × 25 mm zu.

Schritt 6

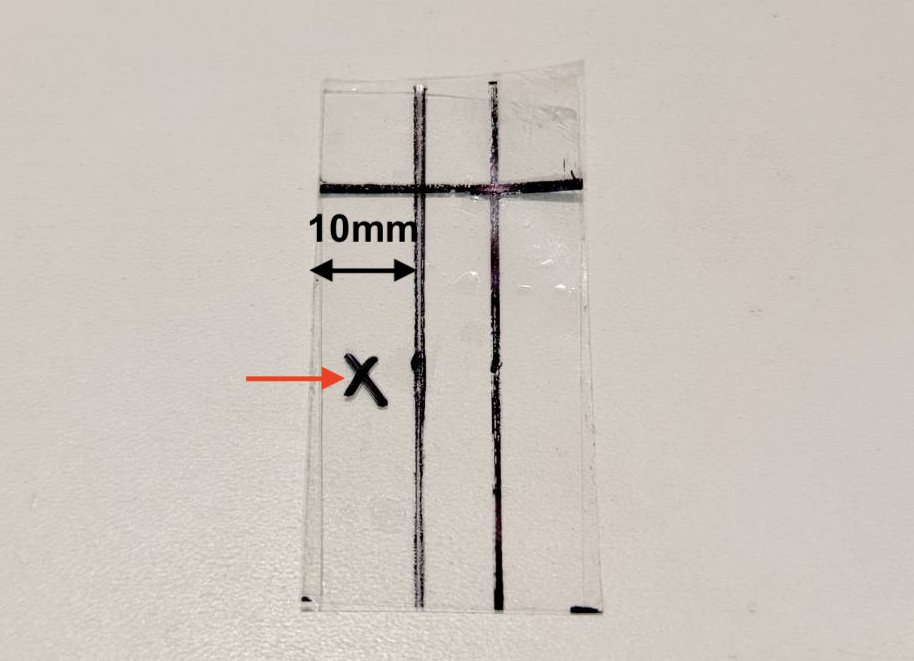

Markieren Sie die 10-mm-Seite.

Schritt 7

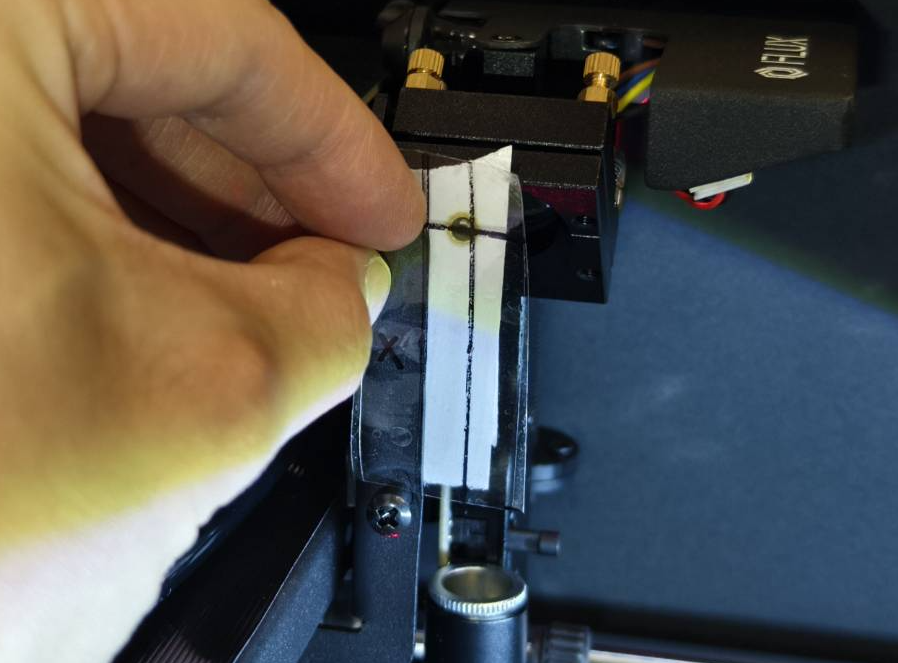

Bitte beachten Sie die Anleitung zur Strahljustierung für Hinweise zur Verwendung des Werkzeugs.
4-11 Erweiterte Strahljustierung
