beamo - Bausatz für offenen Boden

Das Gravieren mit offenem Boden erfordert fortgeschrittene Bedienfertigkeiten.

Der Bausatz ist nur in bestimmten Regionen erhältlich.

Es wird dringend empfohlen, sich vor der Inbetriebnahme mit der Bedienung der Maschine vertraut zu machen. Das Gravieren mit offenem Deckel erfordert eine WLAN-Verbindung. Für Splicing-Gravuren ist die Vorbereitung eines dedizierten WLAN-Routers (Wi-Fi AP) für eine bequemere Nutzung empfehlenswert.

Sicherheitshinweise

1. Alle Personen im Sichtbereich müssen eine Laserschutzbrille tragen, um das Risiko einer Erblindung zu vermeiden.
2. Halten Sie alle Körperteile vom Arbeitsbereich fern.
3. Minderjährige dürfen die Maschine nicht unbeaufsichtigt benutzen.
4. Bewegen Sie die Maschine nicht während des Laserbetriebs.
5. Verwenden Sie die Maschine ausschließlich für Gravuren in Abwärtsrichtung.
6. Betreiben Sie die Maschine nicht in Umgebungen, zu denen Kinder freien Zugang haben.
7. Vermeiden Sie längeres Starren auf die beim Gravieren entstehende Flamme.
8. Im Modus mit offenem Deckel schalten Sie die Maschine bei Nichtgebrauch stets aus und entfernen Sie die USB-Sicherheitsverriegelung.

Vorsichtsmaßnahmen für die Arbeitsfläche

1. Bei der Arbeit auf einem Tisch legen Sie zwei Schichten Aluminiumfolie aus, um versehentliche Beschädigungen der Tischplatte durch den Laser zu verhindern.
2. Bei Arbeiten auf dem Boden hinterlässt das Gravieren auf Stein- oder Betonoberflächen Spuren, führt aber nicht zu einem Brand. In der Praxis eignen sich Betonböden am besten.
3. Gravieren Sie nicht auf Epoxidharzböden, da dabei gesundheitsschädliche Gase entstehen.
4. Lasertreffer auf Boden oder Tisch verursachen irreversible Spuren. Prüfen Sie beim Gravieren regelmäßig die Aluminiumfolie auf Beschädigungen, um Möbelschäden zu vermeiden.
5. Die Aluminiumfolie muss mit Klebeband fixiert werden, um ein Wegblasen durch die Luftpumpe zu verhindern.
6. Die Oberfläche der Aluminiumfolie muss glatt sein. Faltige Aluminiumfolie streut das Laserlicht und kann Gefahren verursachen.
7. Teerrückstände auf dem Boden nach dem Holzschneiden können mit Alkohol oder Reinigungsmittel entfernt werden.

Umgebungsanforderungen:

1. Gut belüftete Umgebung
2. Umgebung mit gutem Netzwerksignal
3. Feste Platte für die Kamerakalibrierung
4. Filterausrüstung vorbereiten (empfohlen)
5. Aktivkohle-Atemschutzmaske vorbereiten (empfohlen)

Lieferumfang

Das Offener-Boden-Kit enthält ① USB-Sicherheitsschloss ② Laserverlängerungsstab ③ Laserschutzbrille

Installation

Öffnen der Bodenabdeckung Es wird dringend empfohlen, die folgenden Schritte zu befolgen, um Schäden am Gerät zu vermeiden.

1. Schutzbrille aufsetzen

2. Netzstecker ziehen

3. Wabenplatte entfernen

4. Befestigungsmuttern der Bodenabdeckung lösen

5. Bodenplatte abnehmen

6. Schrauben und Muttern der Bodenplatte sorgfältig aufbewahren, um Verlust zu vermeiden

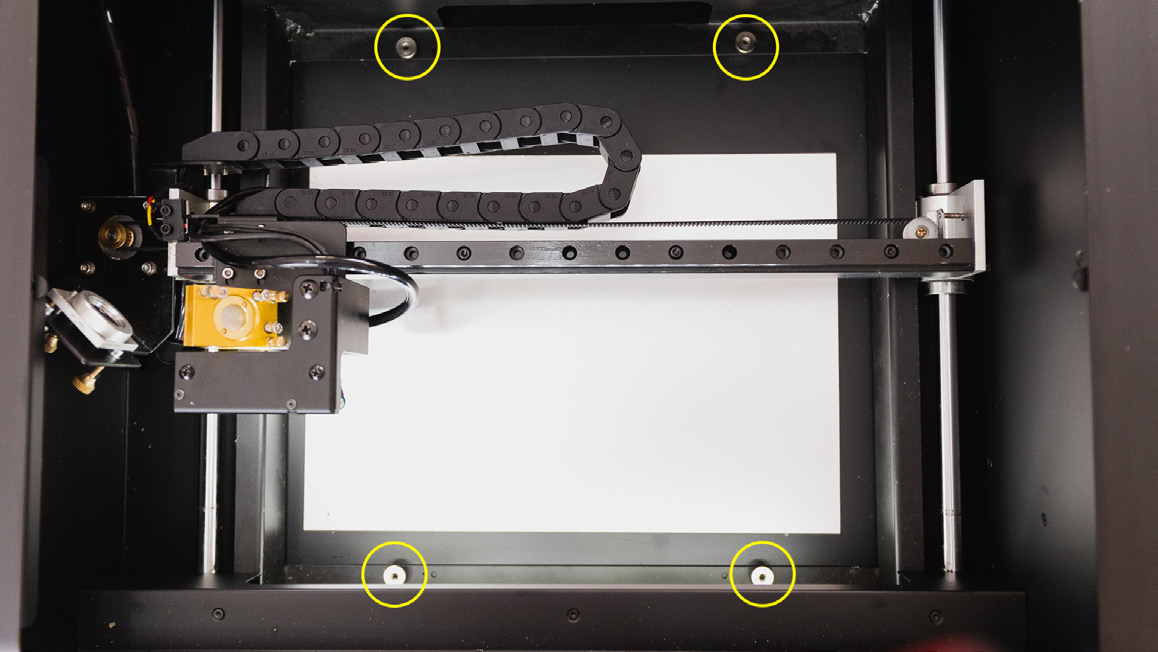

▲ Entfernen Sie die vier Befestigungsmuttern der Bodenabdeckung (Bei erstmaliger Verwendung des Kits sprühen Sie etwas Alkohol auf die vier Befestigungsmuttern und warten Sie, bis sich der Schraubenkleber löst. Anschließend die Muttern mit einem Werkzeug vorsichtig lösen)

7. Montage des langen Fokussierstabs

Wenn Ihr beamo bereits mit einem Autofokus-Kit ausgestattet ist, beachten Sie bitte diese Anleitung oder fordern Sie ein Fokussensor-Erweiterungskit vom Kundendienst an und befolgen Sie anschließend die verlinkten Installationsanweisungen.

▲ Schrauben Sie den Haltering des Fokussierspiegels ab

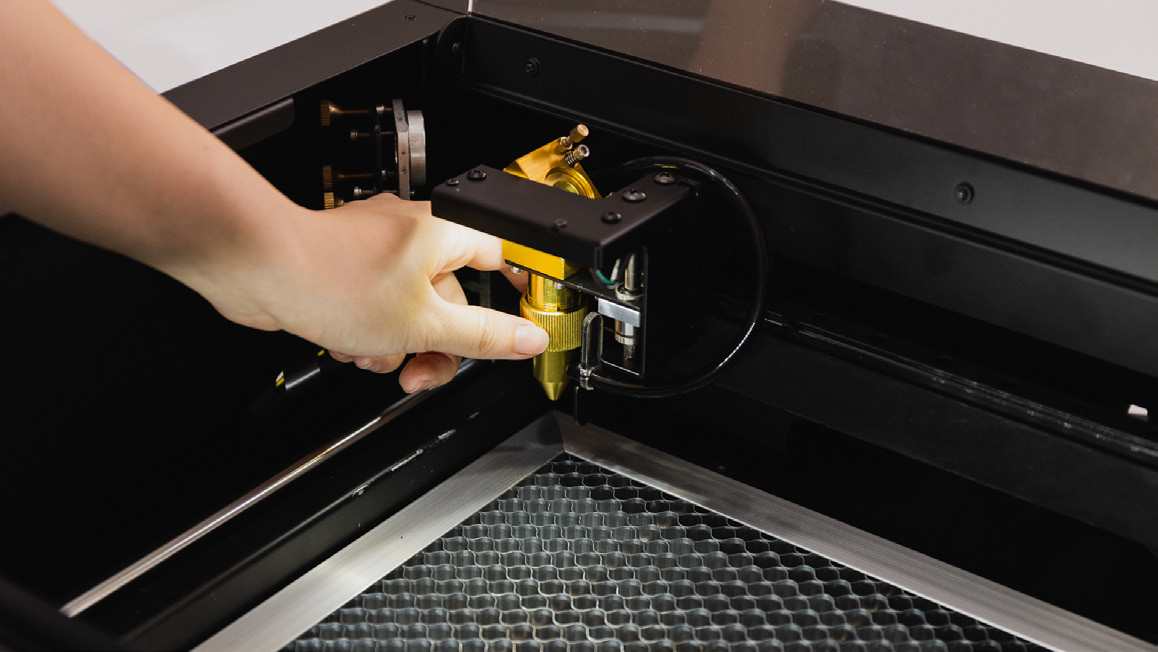

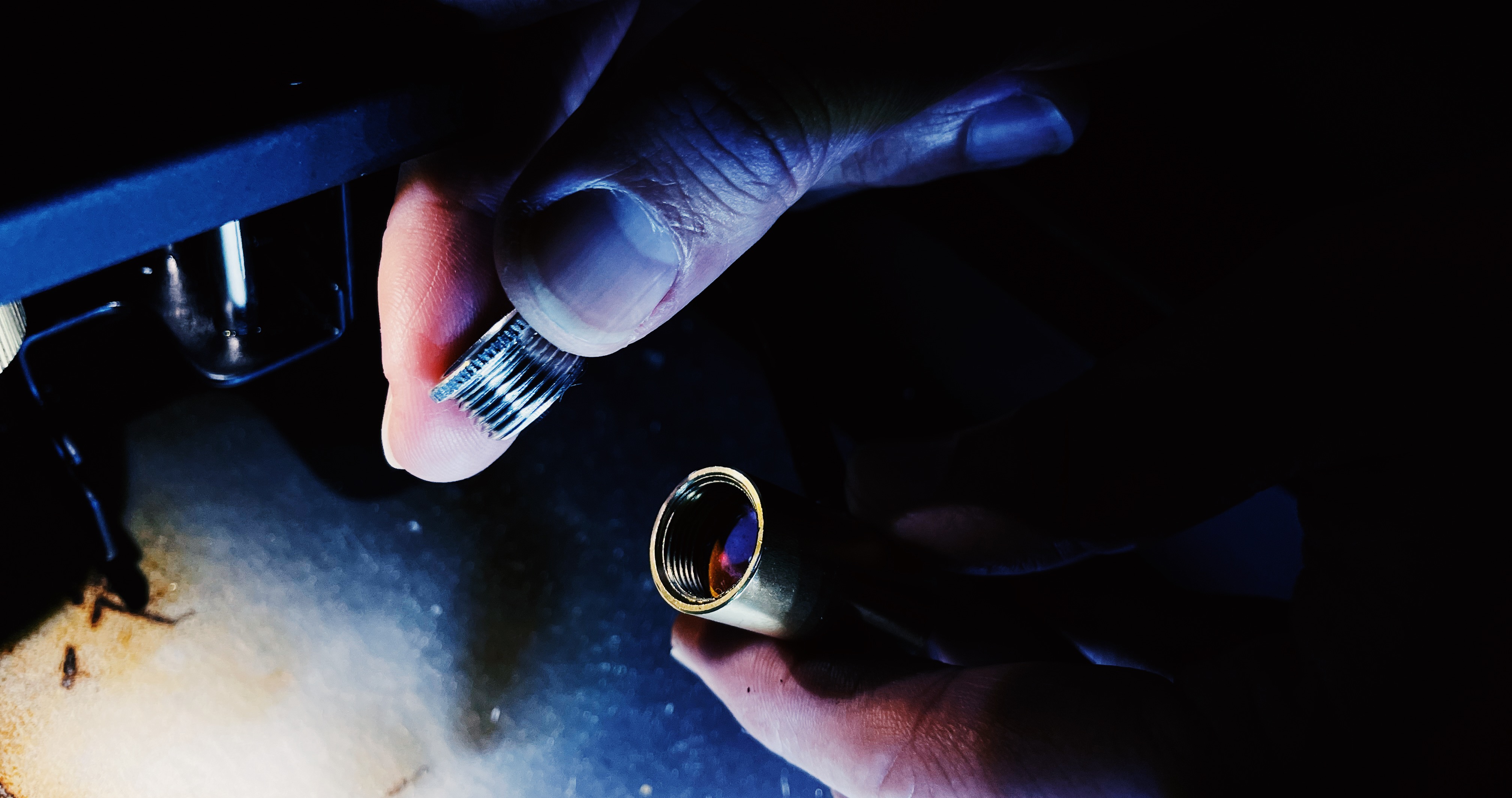

▲ Entfernen Sie den Laserkopf, drehen und entfernen Sie die silberne Abdeckung und bewahren Sie sie sorgfältig auf

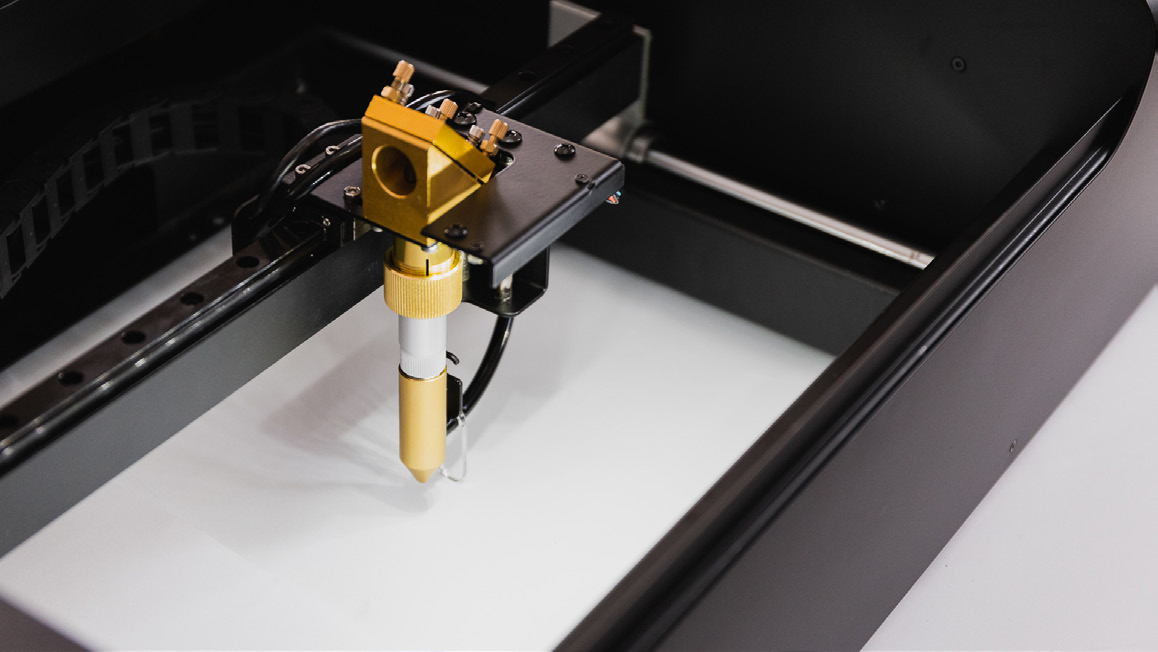

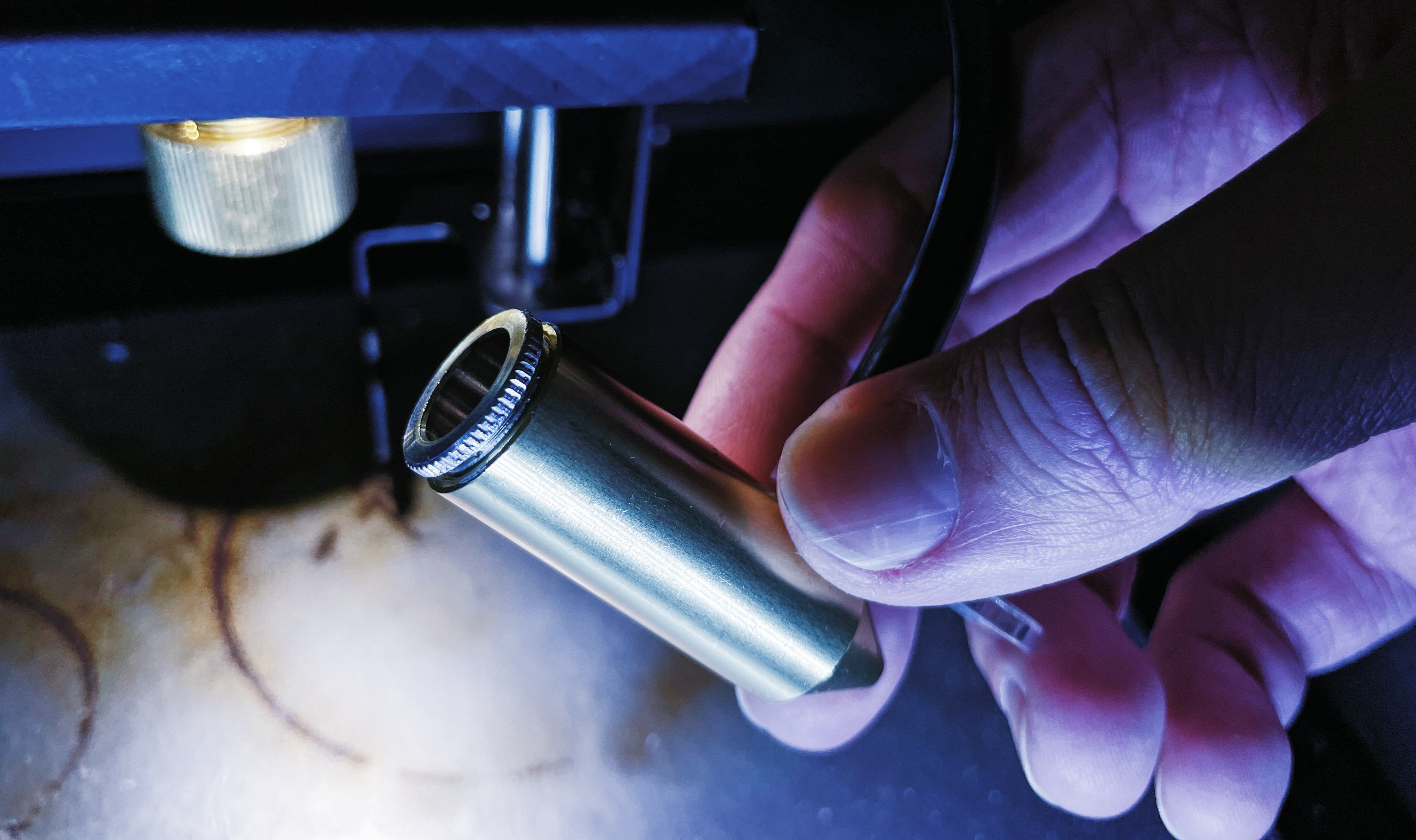

▲ Installieren Sie die Laserverlängerungsstange

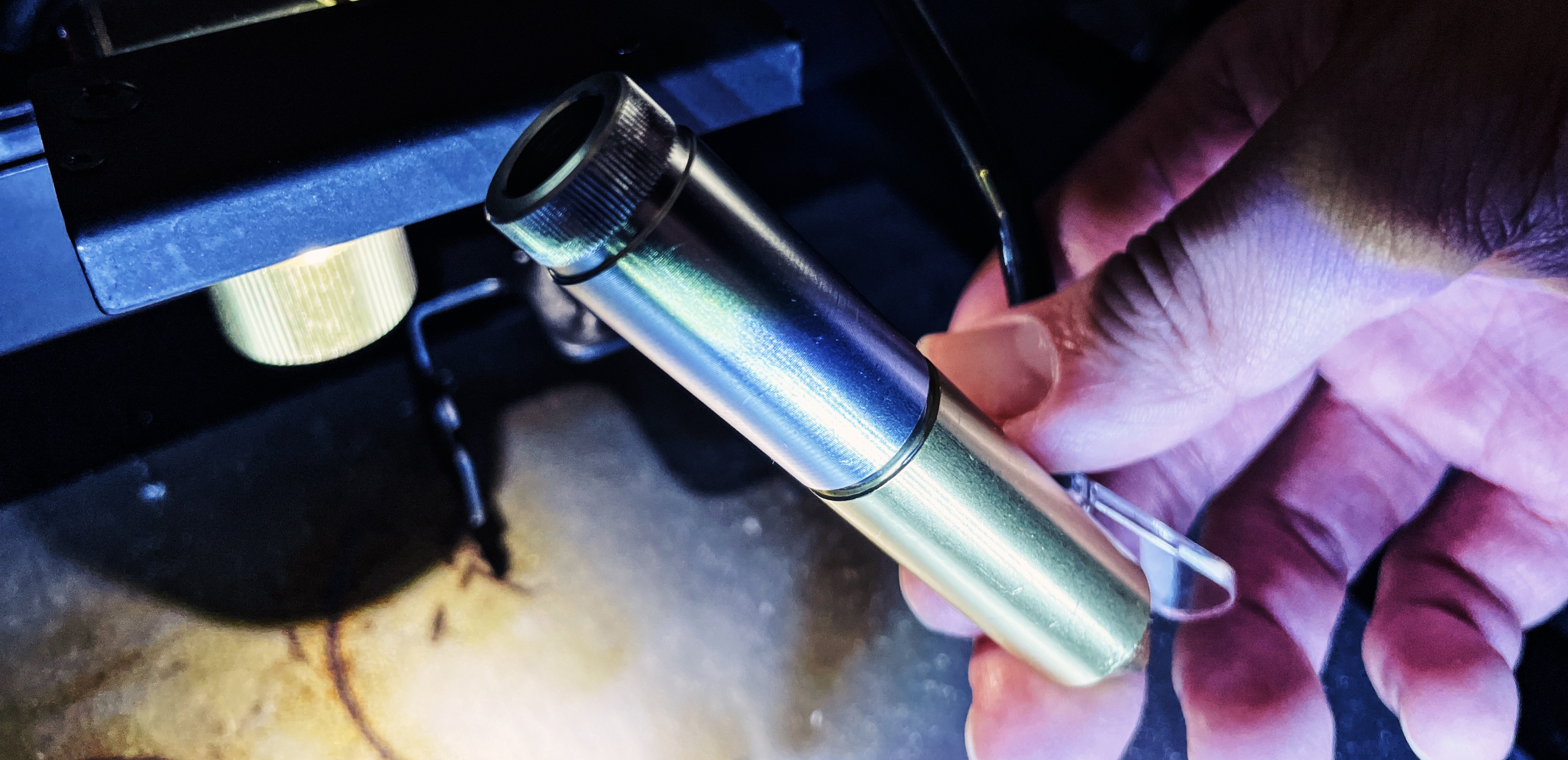

▲ Setzen Sie den verlängerten Laserkopf wieder in die Befestigungsbasis ein, drücken Sie den schwarzen Luftkanal nahe an die Unterseite der Kamerabefestigungshalterung und verriegeln Sie den Haltering des Fokussierspiegels

8. Installation des Sicherheitsschlosses

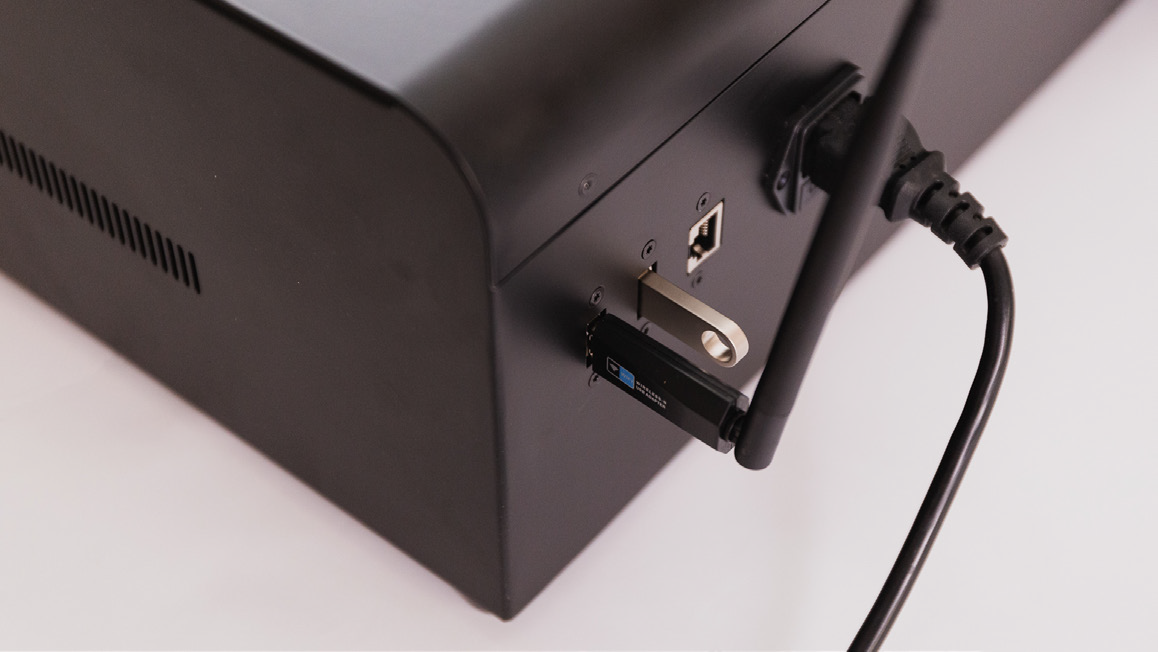

Setzen Sie das Sicherheitsschloss des Kits in die Maschine ein und entfernen Sie es bei Nichtgebrauch, um Sicherheitsrisiken durch versehentliche Benutzung durch Dritte zu vermeiden.

9. Starten Sie den Kalibrierungsvorgang

Bei Verwendung des Open-Bottom-Kits ist eine zusätzliche Kalibrierung der Verschiebung des Langbrennweitenspiegels erforderlich. Das Prinzip der Kamerakalibrierung besteht darin, ein Kalibrierungsmuster auf eine Ebene zu gravieren und den Fehler durch das Kamerabild zu ermitteln.

a. Klicken Sie auf "Menü" > "Maschine" > "Maschinenname" > "Kamerakalibrierung (Open-Cover-Modul)".

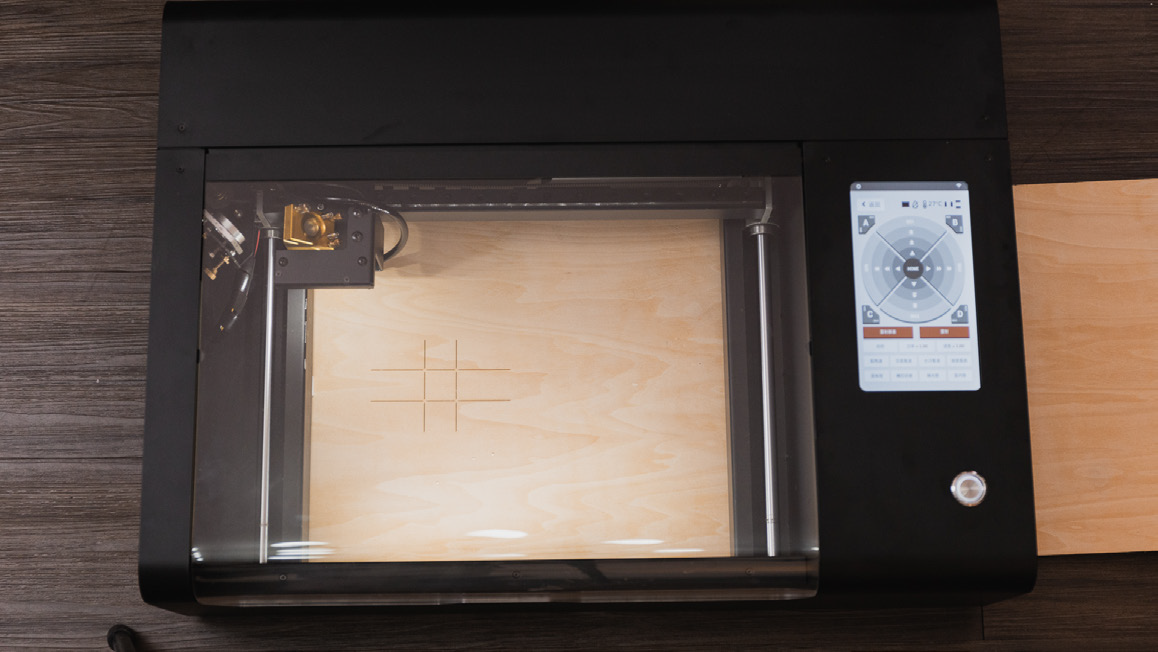

b. Platzieren Sie das Kalibrierungsmaterial. Im Gegensatz zur allgemeinen Kamerakalibrierung mit normalem Papier erfordert die Kamerakalibrierung für das Open-Cover-Modul ein hartes Plattenmaterial (Holzplatte, Schaumstoffplatte) als Grundlage für das Kalibrierungsmuster. Normales weißes Papier würde durch den Abluftventilator und die Luftpumpe weggeblasen werden. Nach dem Fixieren des harten Plattenmaterials und dem Fokussieren können Sie auf "Weiter" klicken, um das Kalibrierungsmuster zu gravieren.

Wenn die automatische Kalibrierung aufgrund der Materialbeschaffenheit fehlschlägt, ist eine manuelle Anpassung der Kalibrierungswerte möglich. Eine präzise Kamerakalibrierung kann die Qualität der Bildverbindung effektiv verbessern. Nach jeder Installation der Verlängerungsstange ist nur eine einmalige Kalibrierung erforderlich.

Durchführung der automatischen und manuellen Kalibrierung

▲ Nach Abschluss der Gravur generiert die Software automatisch Kalibrierungswerte. Beim Gravieren mit geöffneter Abdeckung sollte der Vorschaufehler so gering wie möglich gehalten werden, und einige Kalibrierungswerte müssen möglicherweise manuell angepasst werden.

Beobachten Sie den Versatz des roten Rahmens auf dem Computer und passen Sie die X-Y-Verschiebungswerte auf der rechten Seite sowie den Drehwinkel, die Größe und andere Werte an, damit der rote Rahmen mit dem mittleren Rahmen des Vorschaukreuzes übereinstimmt.

Nach dem Klicken auf 'Weiter' ist die Kalibrierung abgeschlossen.

Verwendung

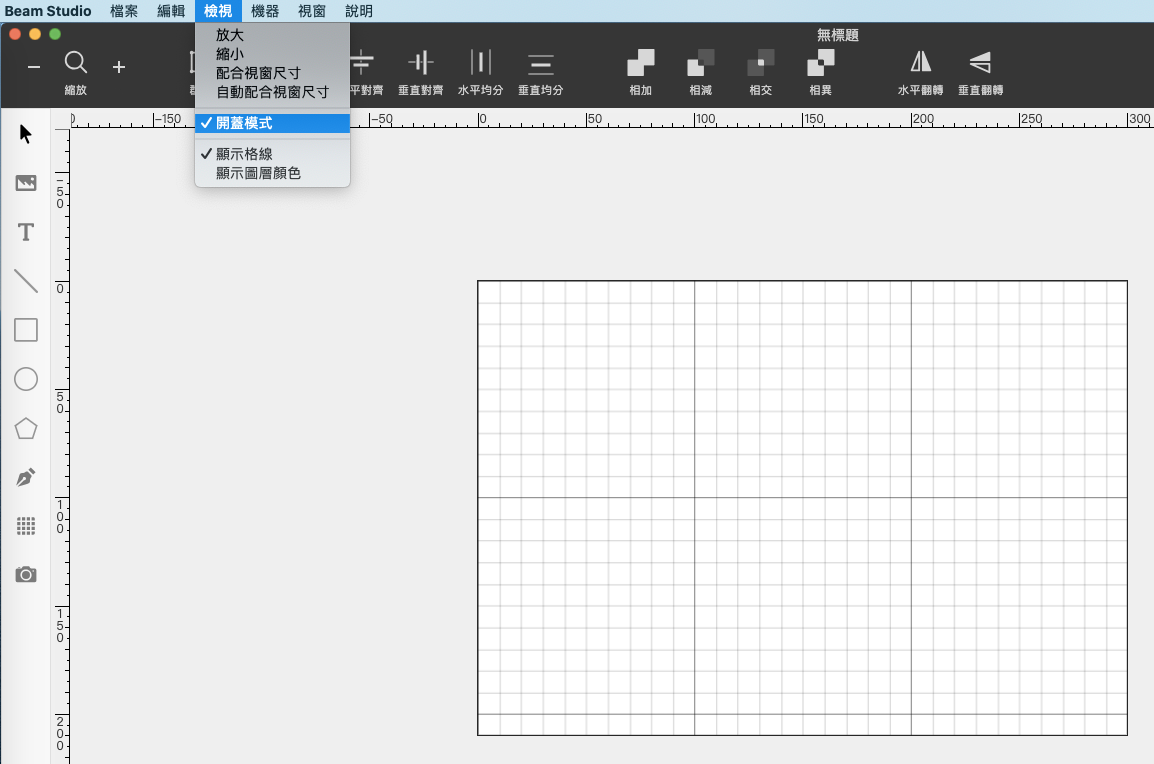

Stellen Sie sicher, dass unter 'Ansicht' > 'Modus für offenen Boden' aktiviert ist, wenn Sie in diesem Modus arbeiten.

In den Dokumenteinstellungen wird die Kameravorschau nach Aktivierung der Option 'Offener Boden' korrekt positioniert. Nachdem Sie das Material unter die Maschine gelegt haben, können Sie die Datei wie gewohnt senden und mit dem Gravieren und Schneiden beginnen.

Bedienungshinweise

1. Für großflächige Schnitte empfiehlt es sich, das SVG-Format zu verwenden und den gesamten Schneidpfad in ein einziges SVG-Bild umzuwandeln. So können Sie beim Zusammenfügen die Grafiken direkt in der Software verschieben.

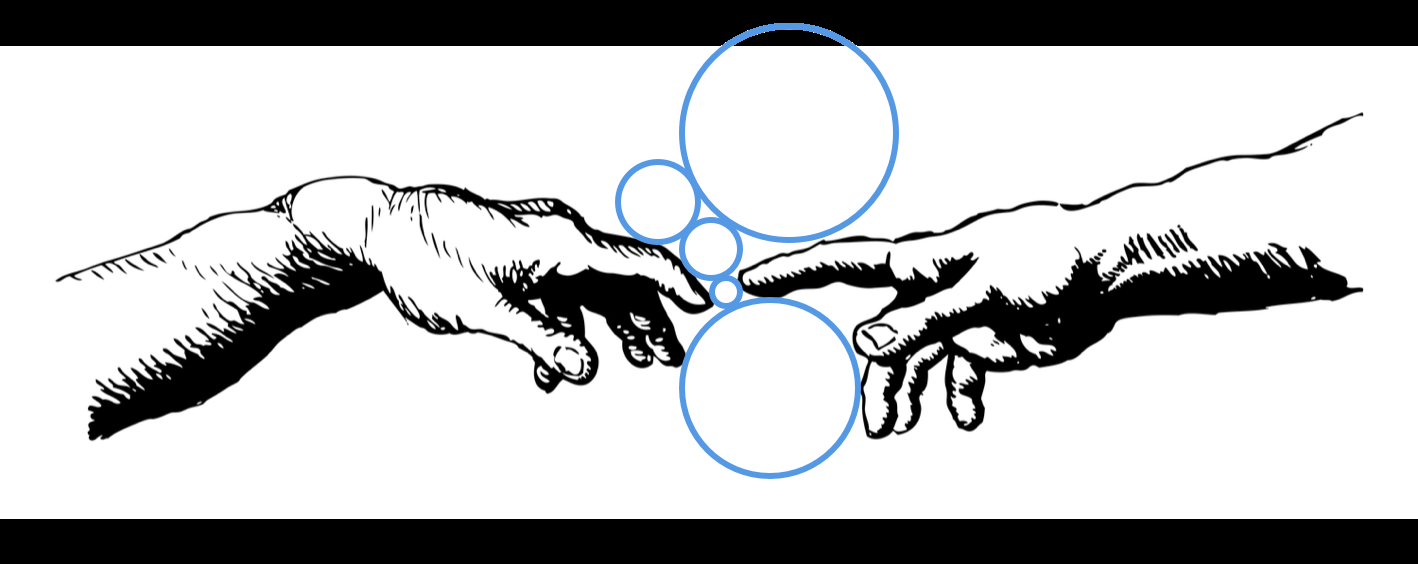

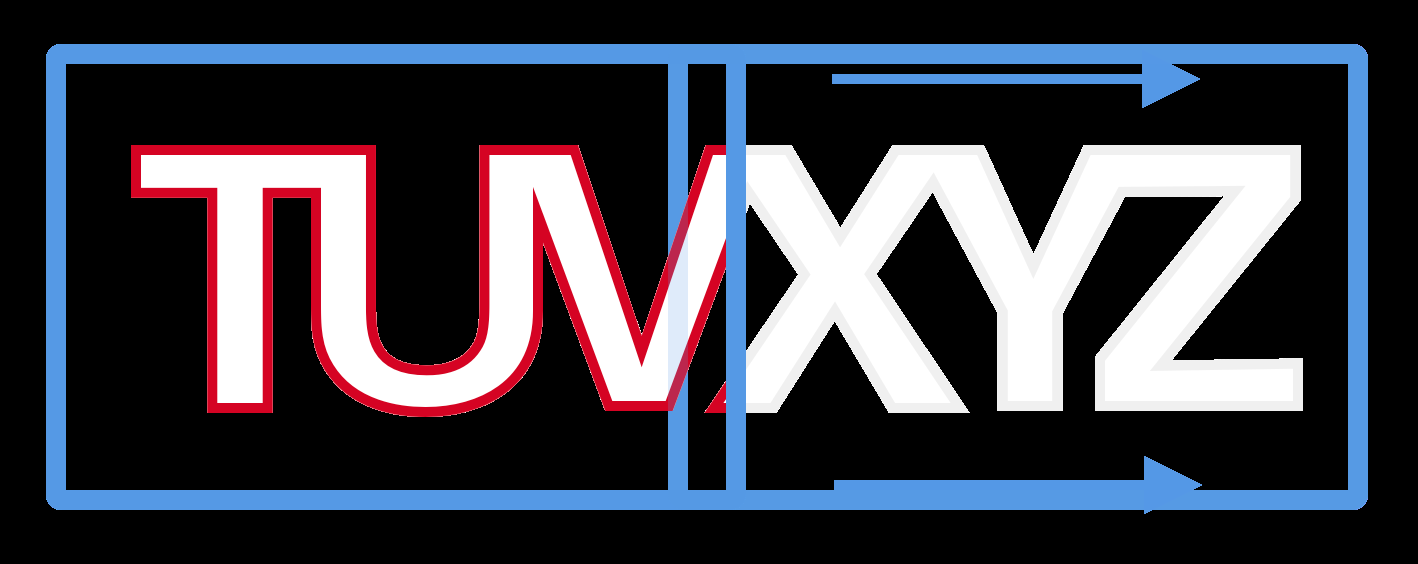

2. Bei großflächigen Gravurarbeiten wird empfohlen, in jeder Gravur einen Freiraum (großer blauer Kreis) für mögliche Abweichungen zu lassen.

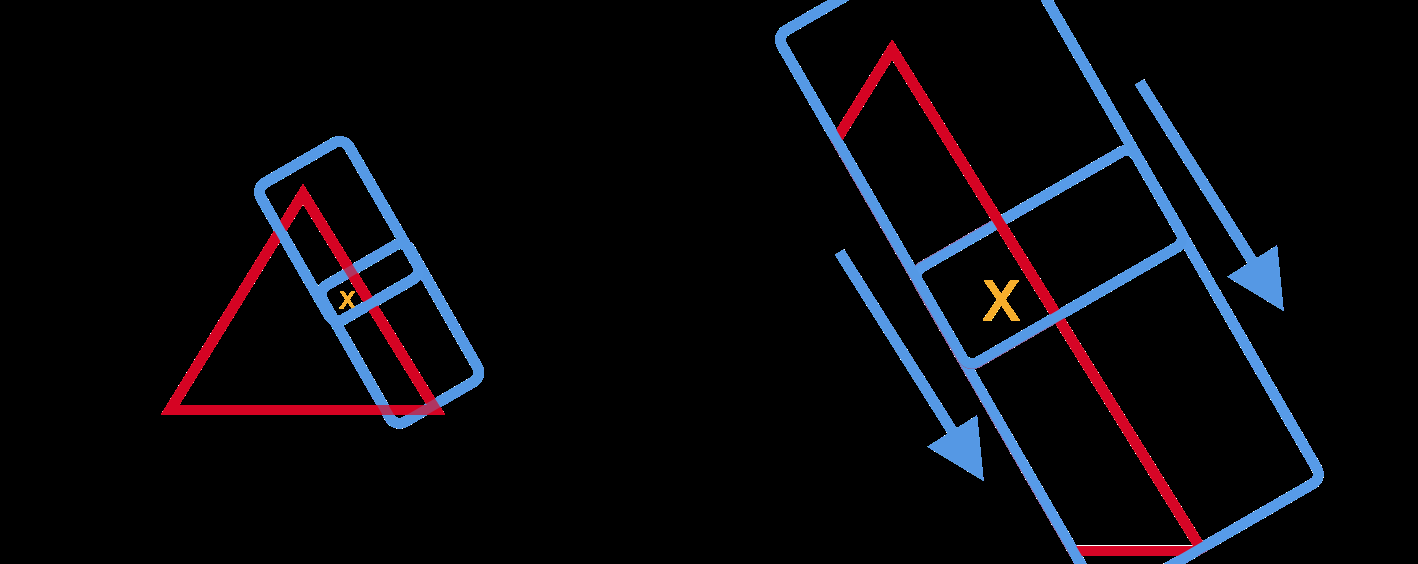

3. Während der Vorschau können Sie mit zwei oder mehr Referenzpunkten ausrichten. Für Teile, die ursprünglich entfernt werden sollten, können Sie Ausrichtungsmarkierungen hinzufügen. (In der Abbildung sind die roten Dreiecke die zu entfernenden Teile und das gelbe X der Referenzpunkt.)

4. Falls die Vorschauposition bei jedem Mal leicht abweicht, stellen Sie bitte sicher, dass die Unterseite der Kamerahalterung nahe am Luftkanal liegt und die Maschine waagerecht ausgerichtet ist.
5. Beim Bewegen der Maschine heben Sie diese bitte an, anstatt sie zu ziehen. Ziehen kann die Fußpolster und Arbeitsobjekte beschädigen.

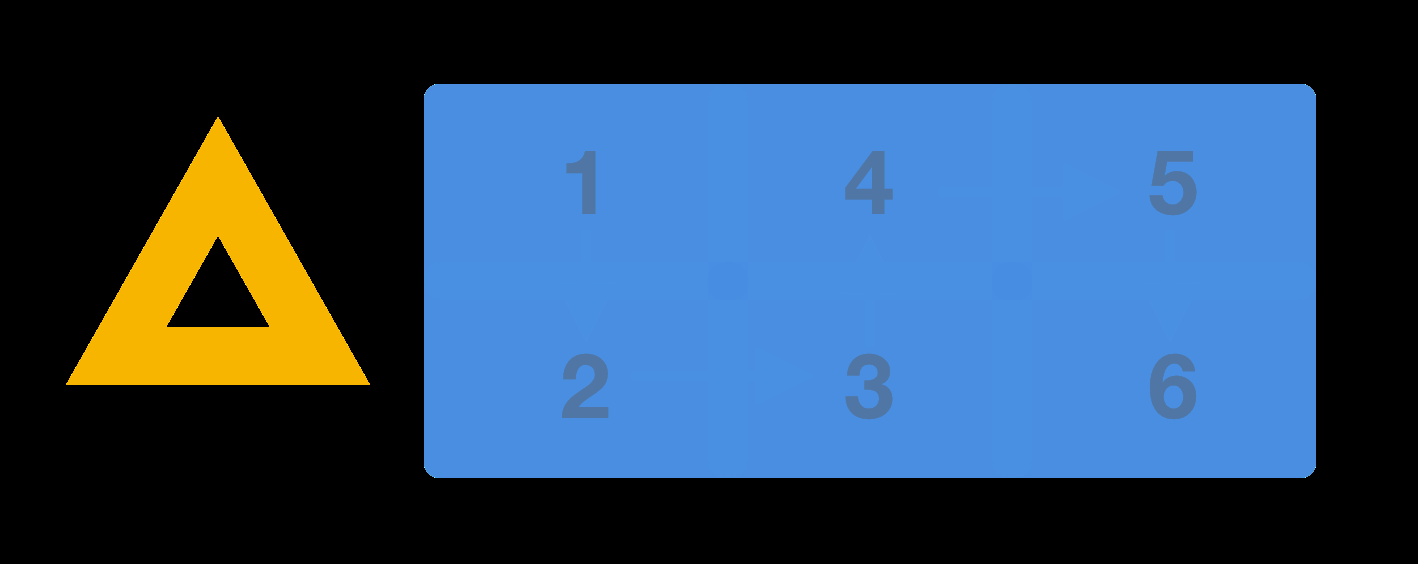

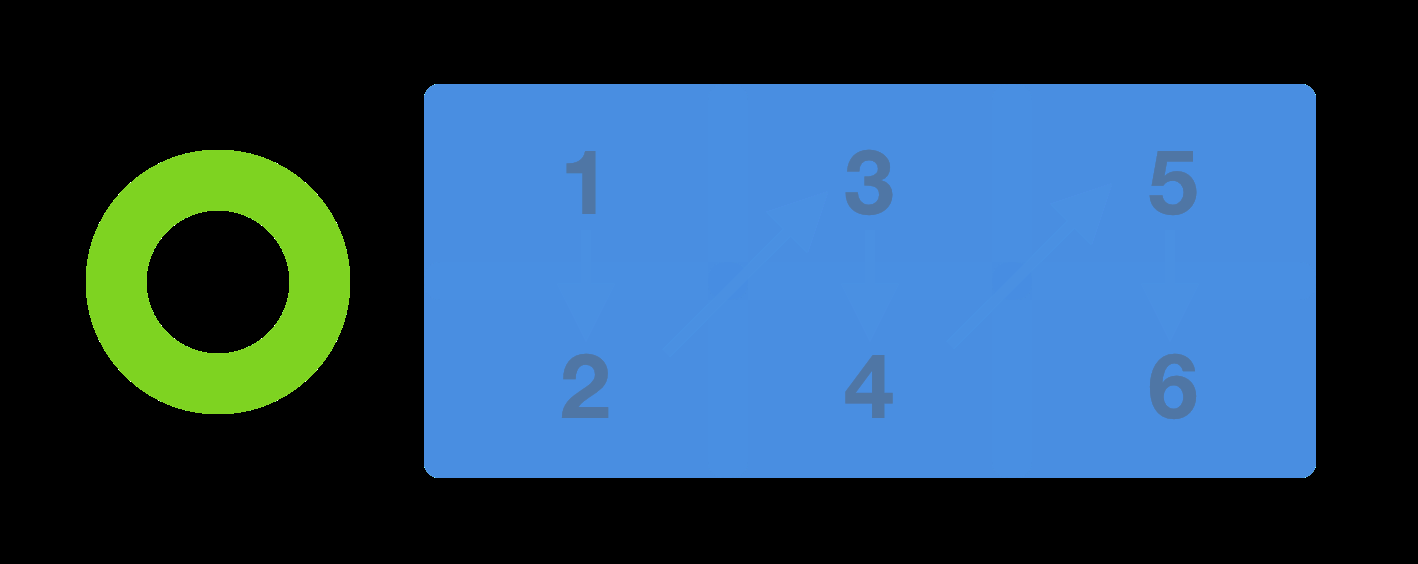

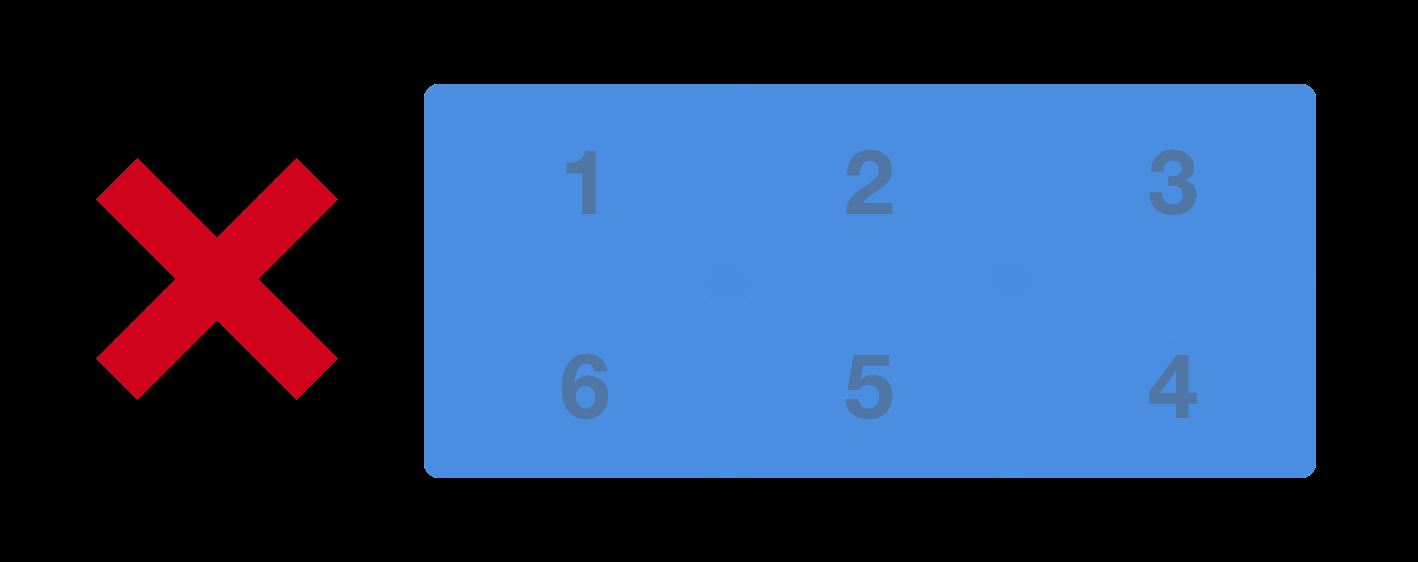

6. Nach mehrmaligem Zusammenfügen können sich Fehler vergrößern. Es wird empfohlen, sequenziell entsprechend dem verbundenen Bereich zu gravieren.








   Je größer der Unterschied in der benachbarten Reihenfolge, desto größer der kumulierte Fehler.
