beamo - Verwendung des Diodenlaser-Zusatzmoduls

Das Diodenlaser-Add-on ist mit einem 5W-Diodenlaser ausgestattet. Aufgrund der unterschiedlichen Wellenlängen kann es direkt auf Edelstahl gravieren.

Verwenden Sie nicht das Bedienfeld, um den Laserkopf im Wartungsmodus zu steuern, wenn das Diodenlaser-Modul montiert ist. Wenn Sie den Kopf im Wartungsmodus bewegen möchten, entriegeln Sie bitte den Motor vor dem Bewegen des Laserkopfes, um Beschädigungen zu vermeiden.

1. Aktivierung des Diodenlasers

Nach der Installation des Diodenlaser-Add-ons kann der Diodenlaser in Beam Studio gesteuert werden, wobei zwischen verschiedenen Lasertypen in unterschiedlichen Ebenen gewechselt werden kann.

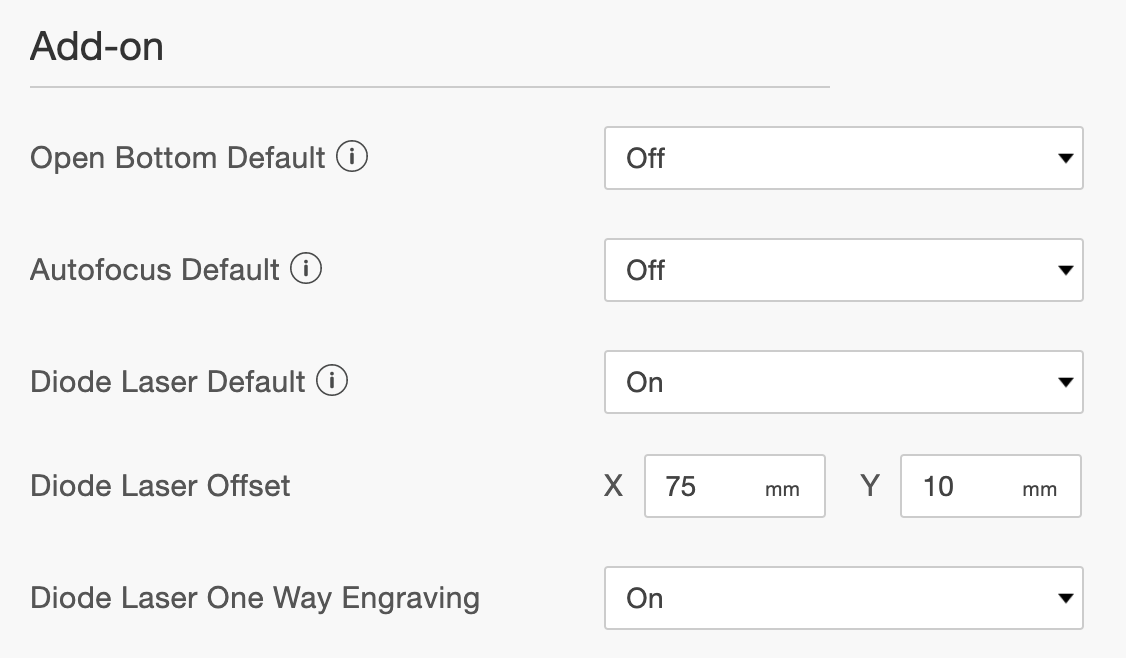

Um das Diodenlaser-Add-on zu verwenden, gehen Sie zu "Einstellungen" (Mac: Menü > Beam Studio > Einstellungen; Windows: Menü > Datei > Einstellungen)und wählen Sie die Option Diodenlaser unter Add-ons aus. Zur Einstellung der Offset-Werte beachten Sie bitte Schritt 2.

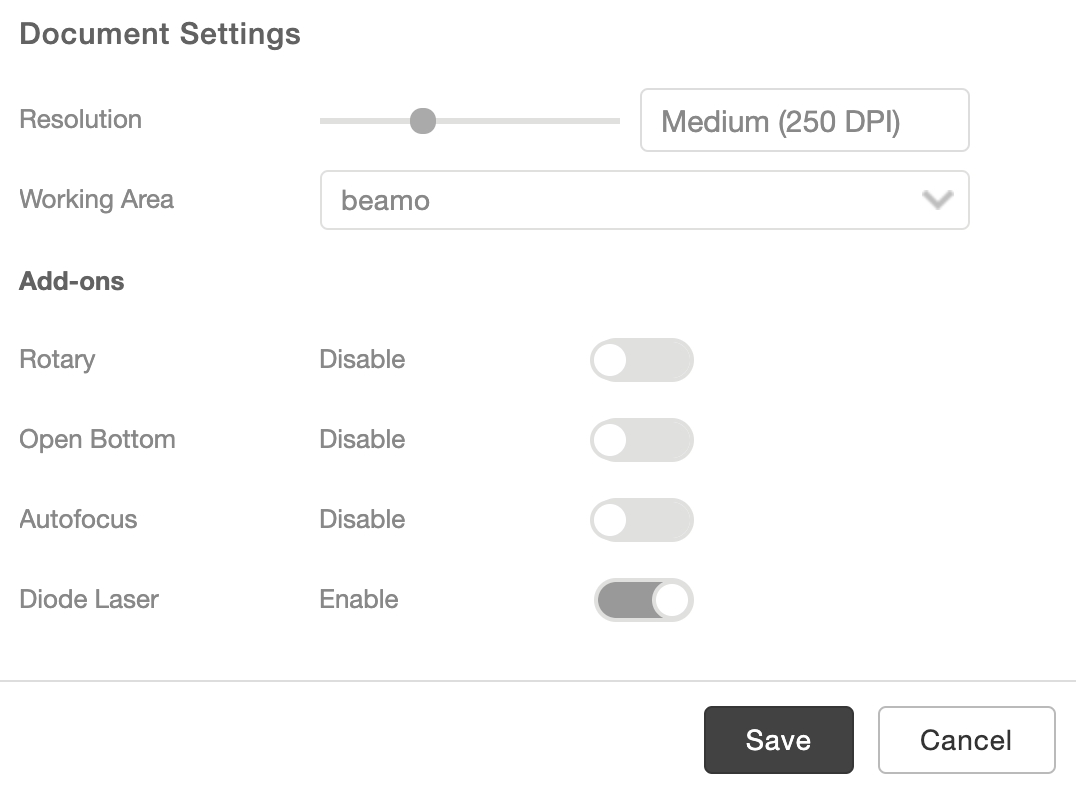

In "Menü > Bearbeiten > Dateieinstellungen"können Sie das Diodenlaser-Add-on für einzelne Dateien aktivieren oder deaktivieren.

2. Kalibrierung des Diodenlasers

Vor der Verwendung des Diodenlasers muss dieser kalibriert werden, um die Offset-Werte zwischen den Laserköpfen zu ermitteln. Dies ist erforderlich, da beim Diodenlaser-Add-on die Position, an der der Laser für verschiedene Laser auftritt, variiert. Die Kalibrierung kann über "Menü > Maschine > 'Ihre Maschine' > Diodenlaser-Add-on kalibrieren"gestartet werden. Die Schritte ähneln denen der Kamerakalibrierung.

3. Umschalten zwischen Lasern

Nach Aktivierung des Diodenlasers finden Sie im Laserparameterbereich der Ebenen eine zusätzliche Option "Diodenlaser". Nach Auswahl dieser Option wird die Diodenlaserfunktion des Add-ons in der jeweiligen Ebene freigegeben.

In der Ebene, in der die Diodenlaserfunktion ausgewählt ist, beachten Sie bitte, dass bestimmte Teile des Arbeitsbereichs eingeschränkt sind (grau dargestellt). Die Einschränkungen in der oberen rechten Ecke ergeben sich daraus, dass beim Diodenlaser-Add-on die Laserposition in der unteren linken Ecke liegt, wodurch ein Teil der oberen rechten Ecke nicht bearbeitet werden kann. Die Einschränkungen in der unteren linken Ecke sind auf die Größe des Diodenlaser-Add-ons zurückzuführen, die verhindert, dass der Laserkopf diesen Bereich erreicht.

Arbeitsbereich | Nach der Installation beträgt der Arbeitsbereich des Diodenlasers 230mm x 200mm; der Arbeitsbereich des CO2-Lasers reduziert sich auf 250mm x 200mm

4. Empfohlene Parameter

Für den Diodenlaser sind höhere Leistungsstufen zulässig. Wir empfehlen, die Leistung für Edelstahl auf 100% und die Geschwindigkeit auf 3~5mm/s einzustellen.

5. Sonstiges

Kein Laserstrahl-Output vom Diodenlasermodul:

1. 1. Die oben genannten Schritte in Beam Studio wurden nicht befolgt.
   2. Die 'Leistungsrate' ist zu niedrig. Bitte stellen Sie sie auf 'x1.0' ein.
   3. Das Signal des Diodenlasermoduls ist nicht angeschlossen.

Überprüfen Sie, ob der Lüfter auf der Oberseite des Diodenlasermoduls funktioniert. Falls nicht, überprüfen Sie bitte Folgendes:

• • • Gehen Sie zu Touchscreen > Wartung > Drücken Sie die Schaltfläche 'Cam LED'. Wenn der Lüfter über dem Diodenlasermodul läuft, bedeutet dies, dass das Signal eingeschaltet ist.
    • Wenn das Diodenlasermodul immer noch nicht funktioniert, kontaktieren Sie bitte den FLUX-Support.
