beamo - Installation des Autofokus-Zusatzmoduls

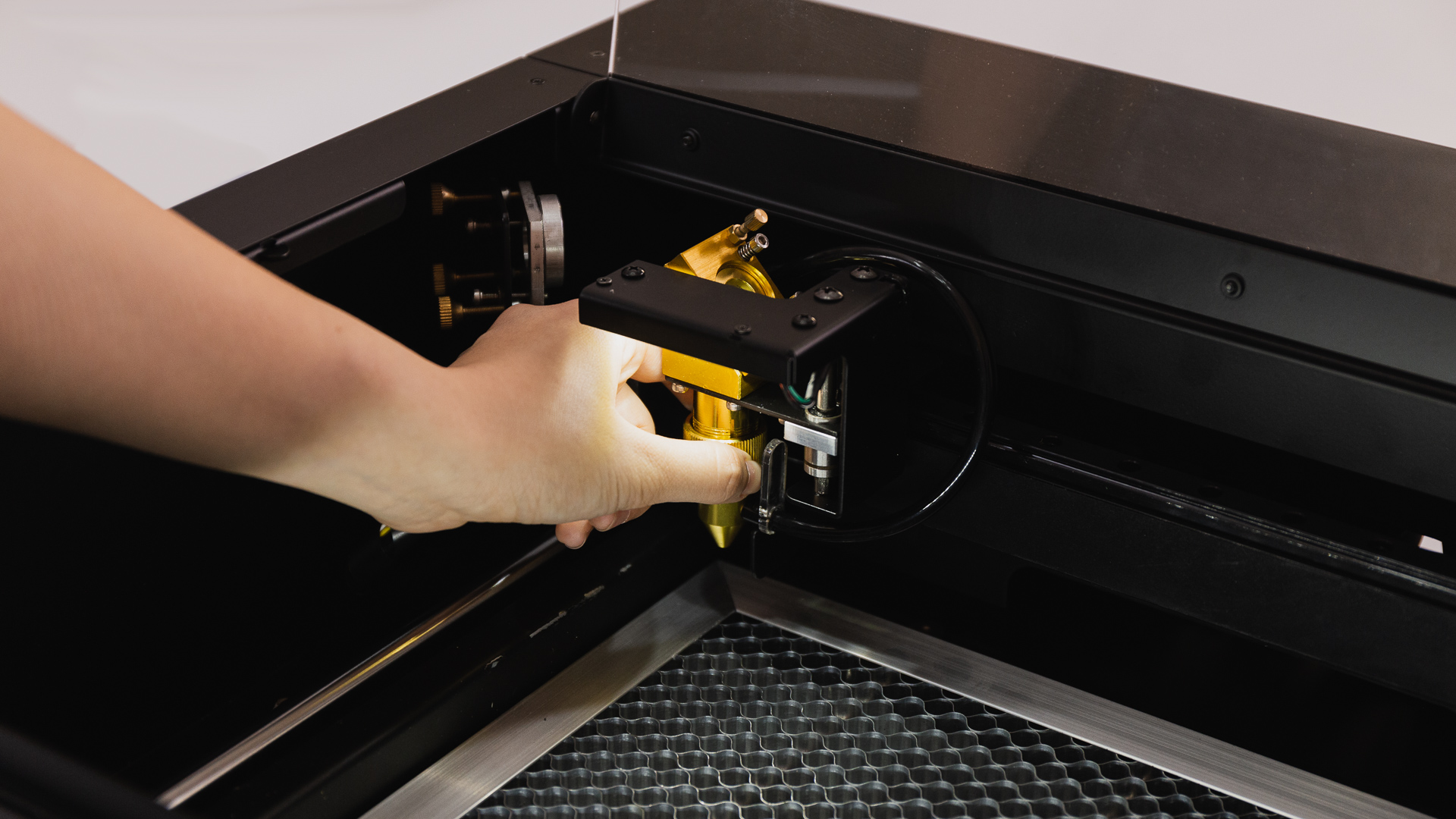

 Zu Ihrer eigenen Sicherheit schalten Sie bitte die Maschine aus und ziehen Sie den Netzstecker.

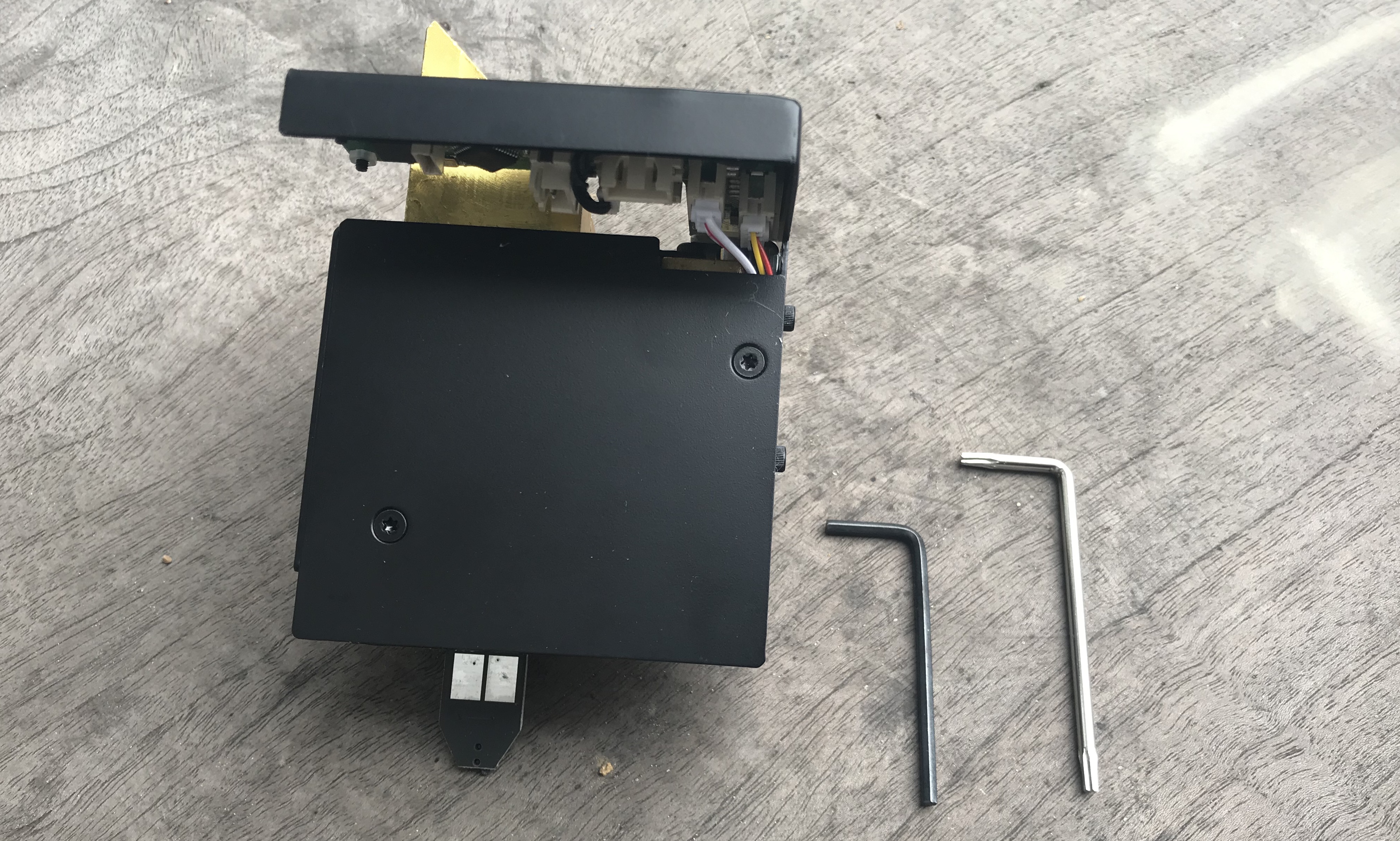

1Autofokus-Erweiterung 2Inbusschlüssel 3Sternschraubendreher (In der Original-beamo-Verpackung)

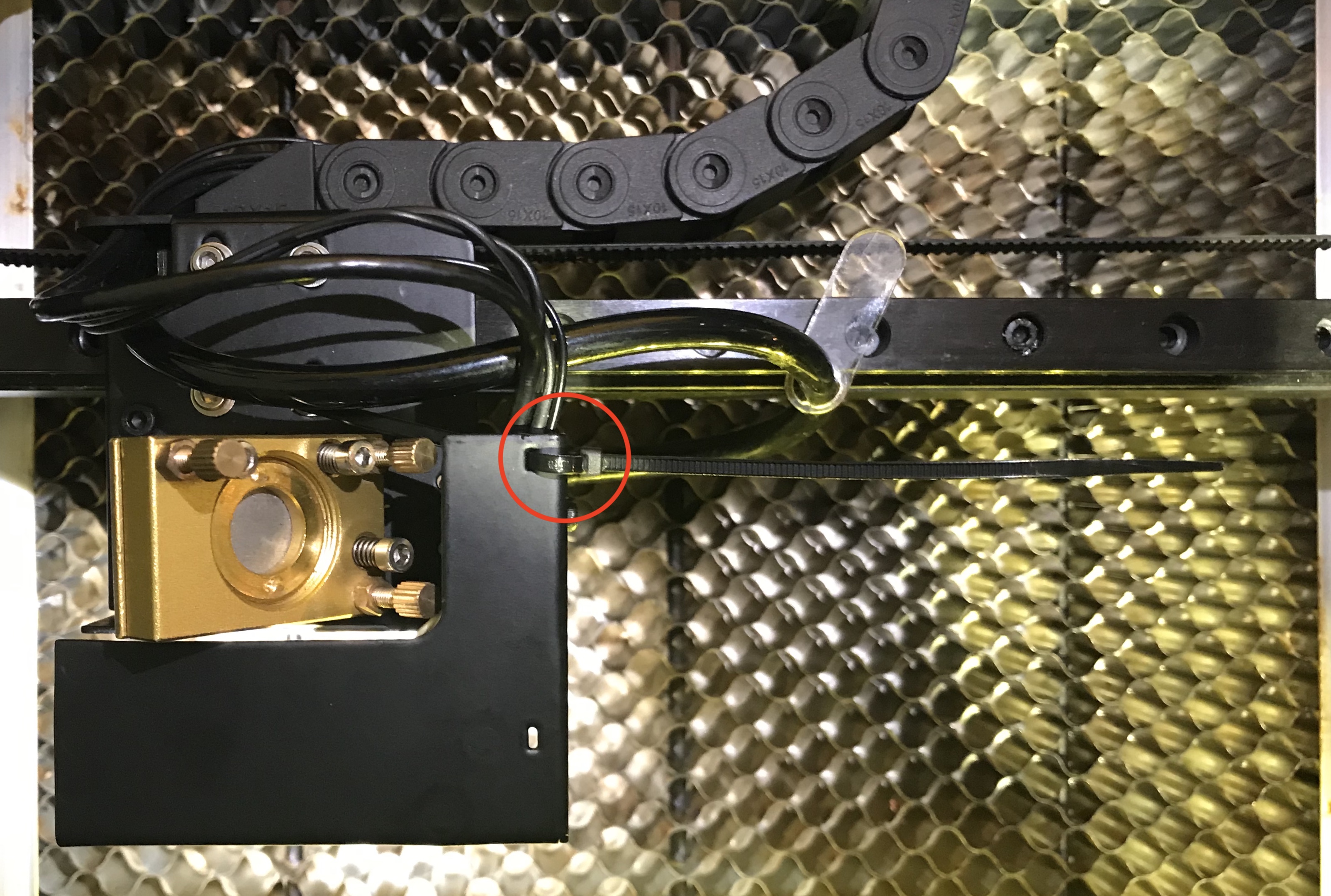

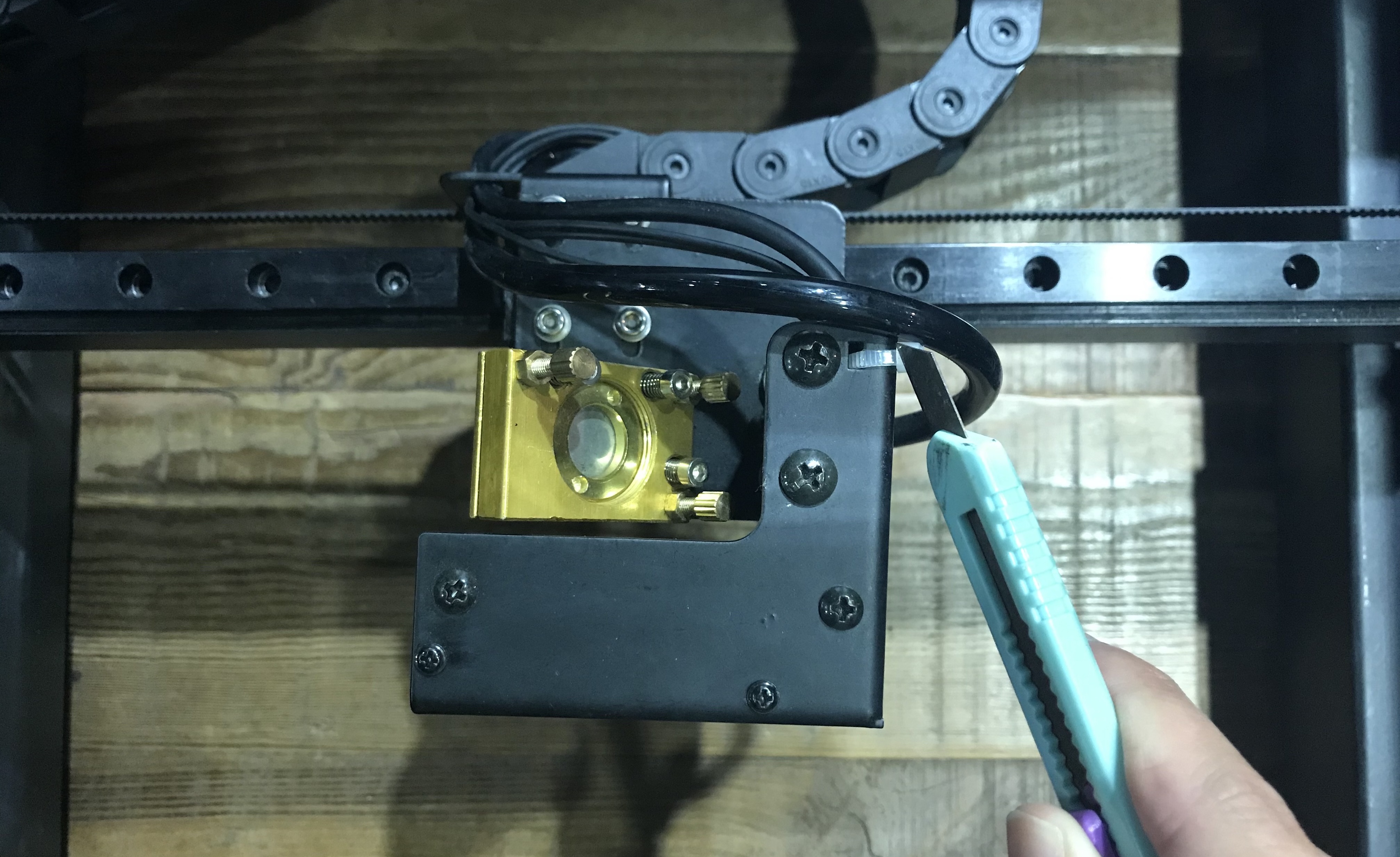

1. Durchtrennen Sie den Kabelbinder, der das Kabel fixiert.

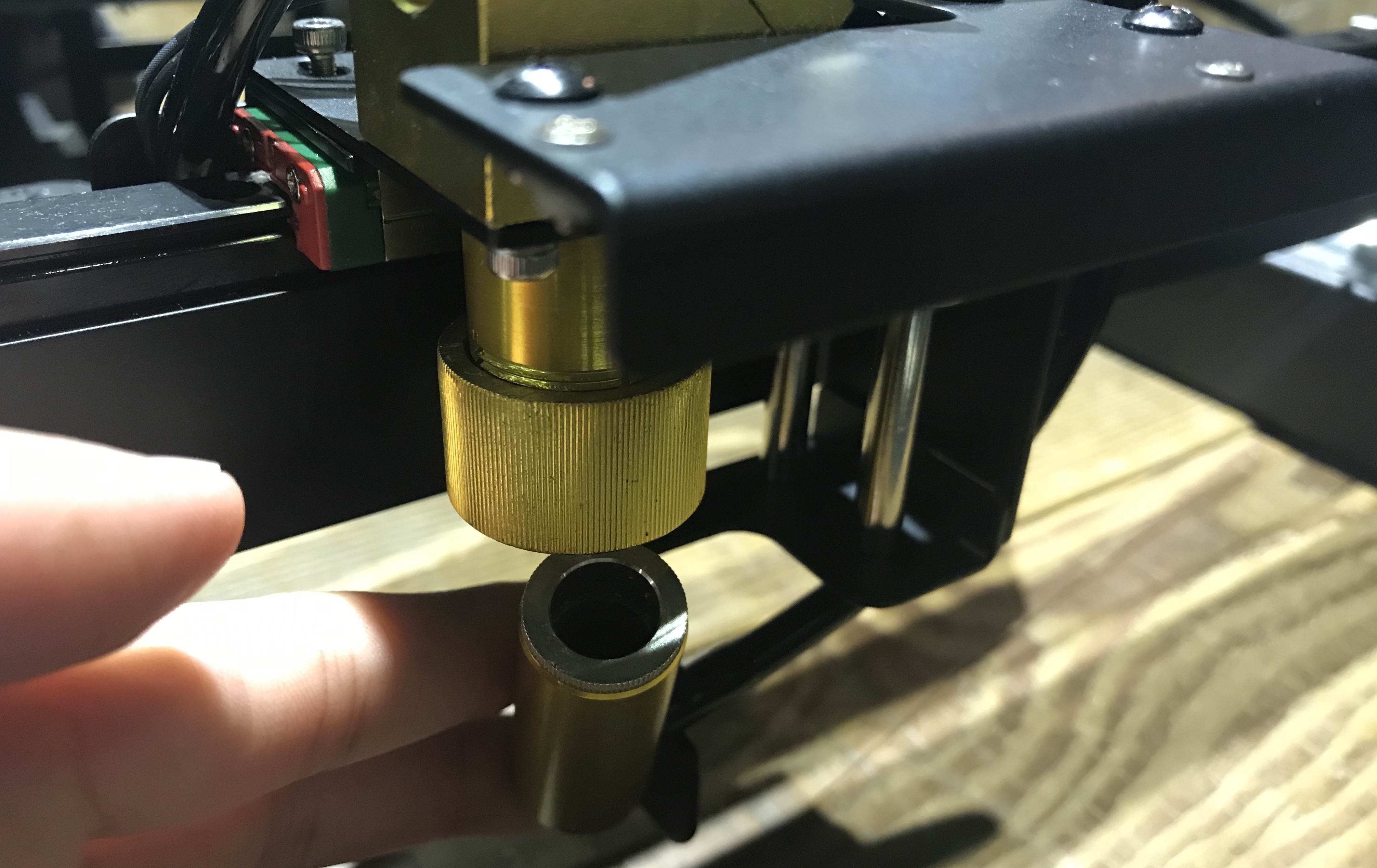

2. Lösen Sie den Fokussierring des Laserkopfes und entfernen Sie den Laserkopf. 3. Lösen Sie mit dem Inbusschlüssel die 4 Schrauben, die das Lasermodul an der Führungsschiene befestigen.

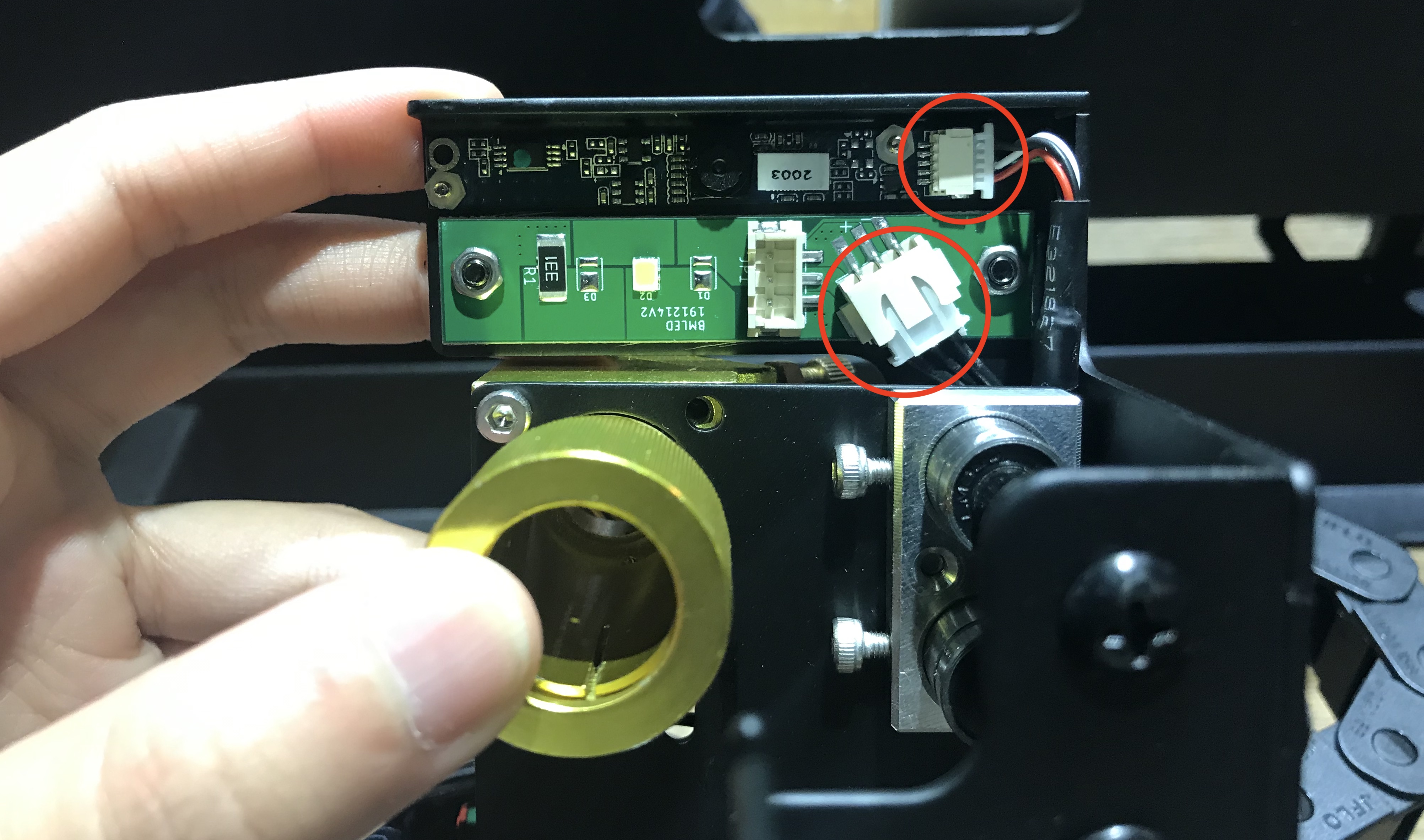

4. Entfernen Sie sowohl das Kamerakabel als auch das LED-Kabel.

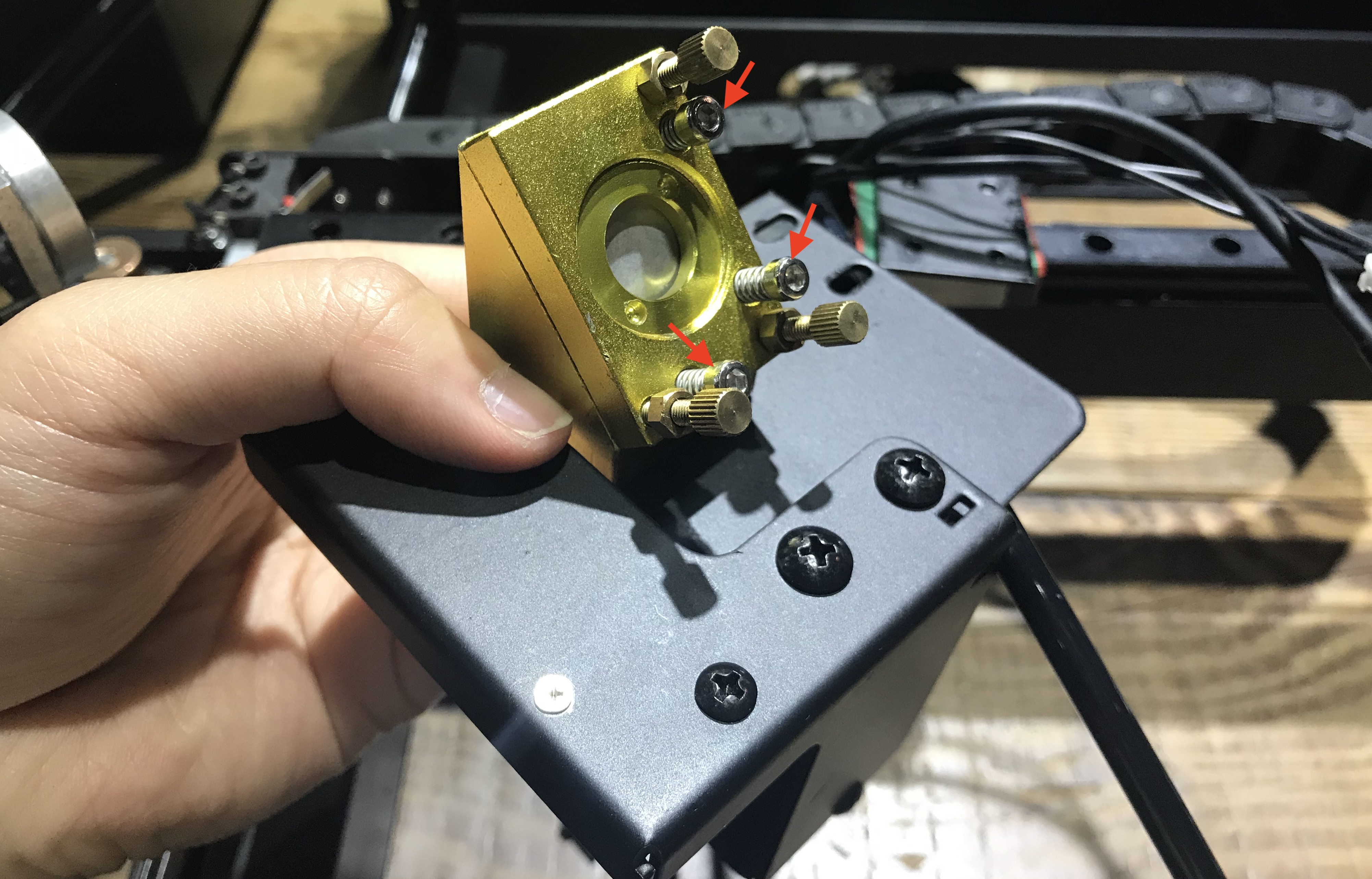

5. Entfernen Sie den dritten Umlenkspiegel mit dem Inbusschlüssel.

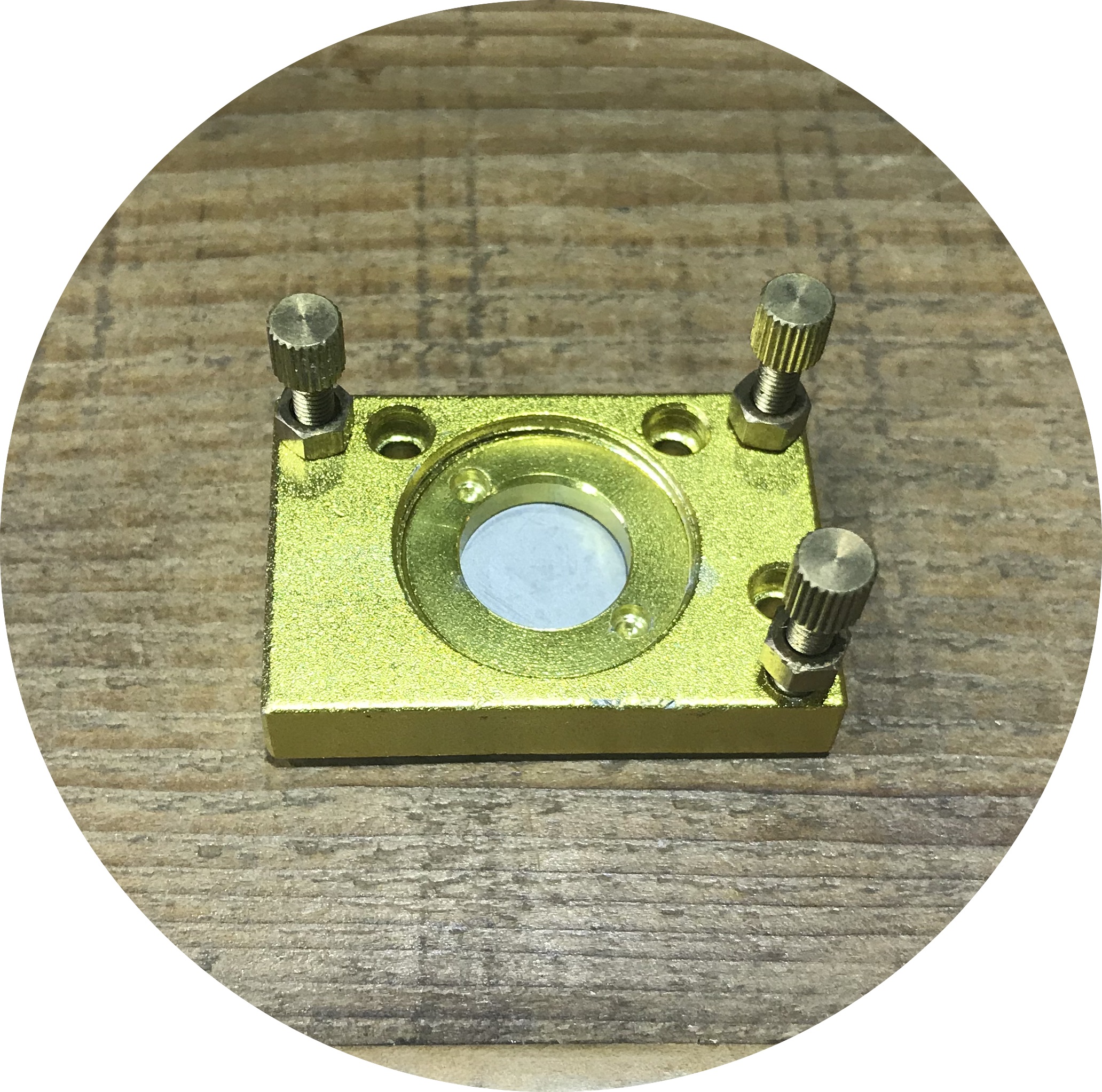

▲Dritter Umlenkspiegel

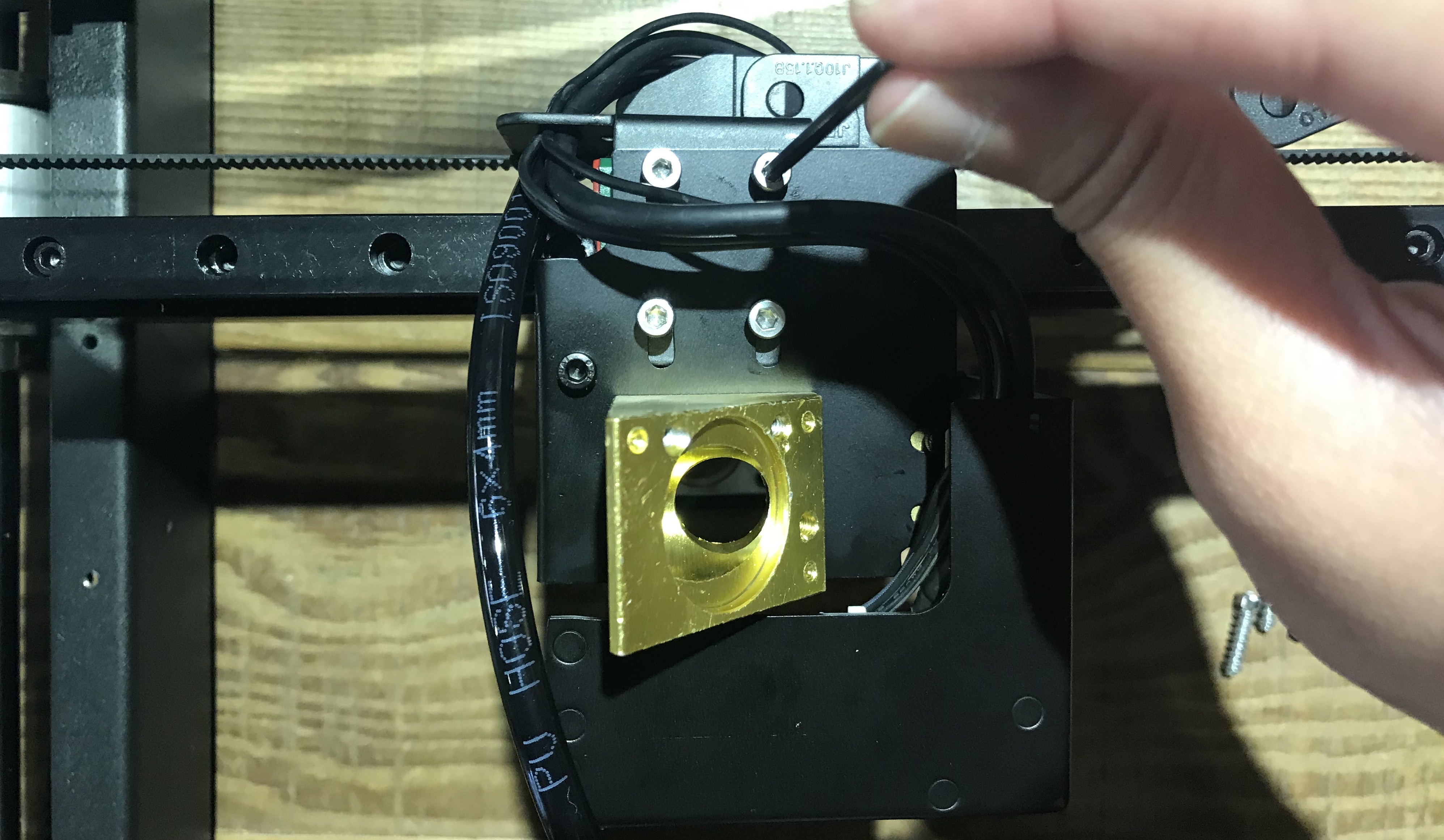

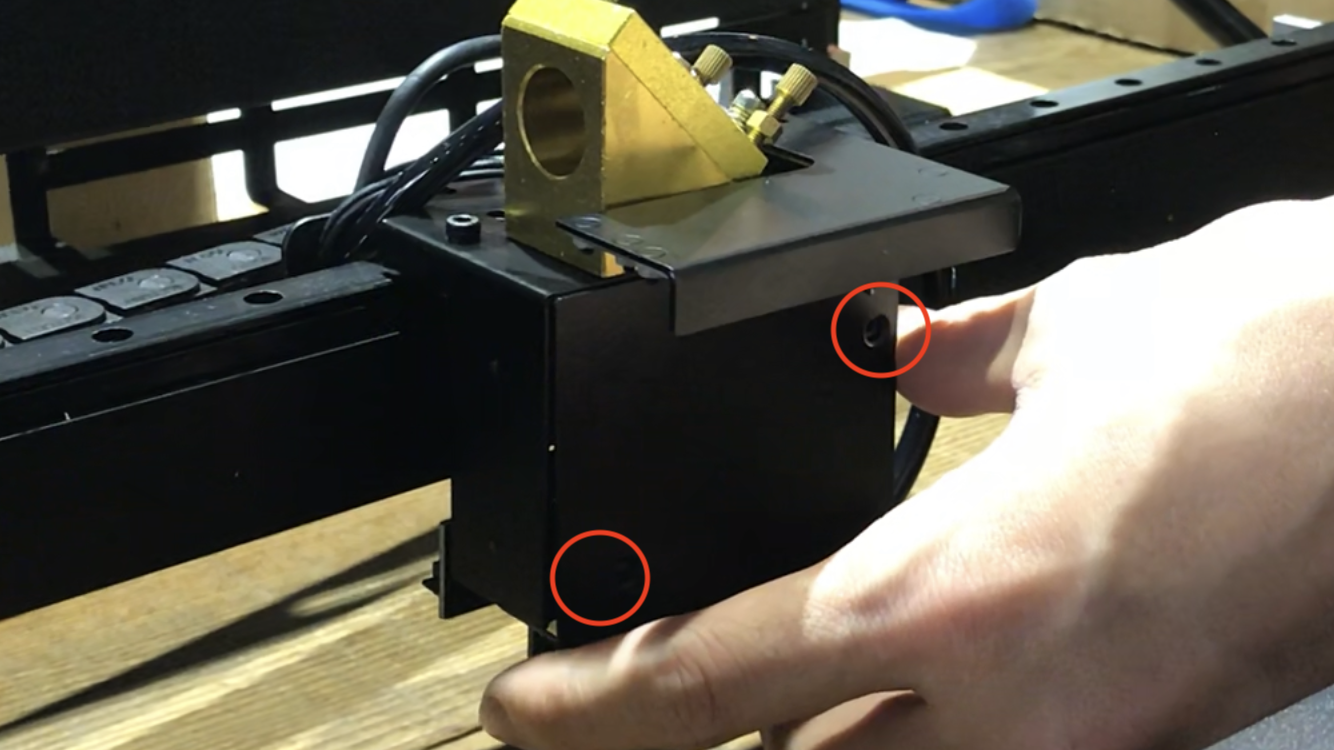

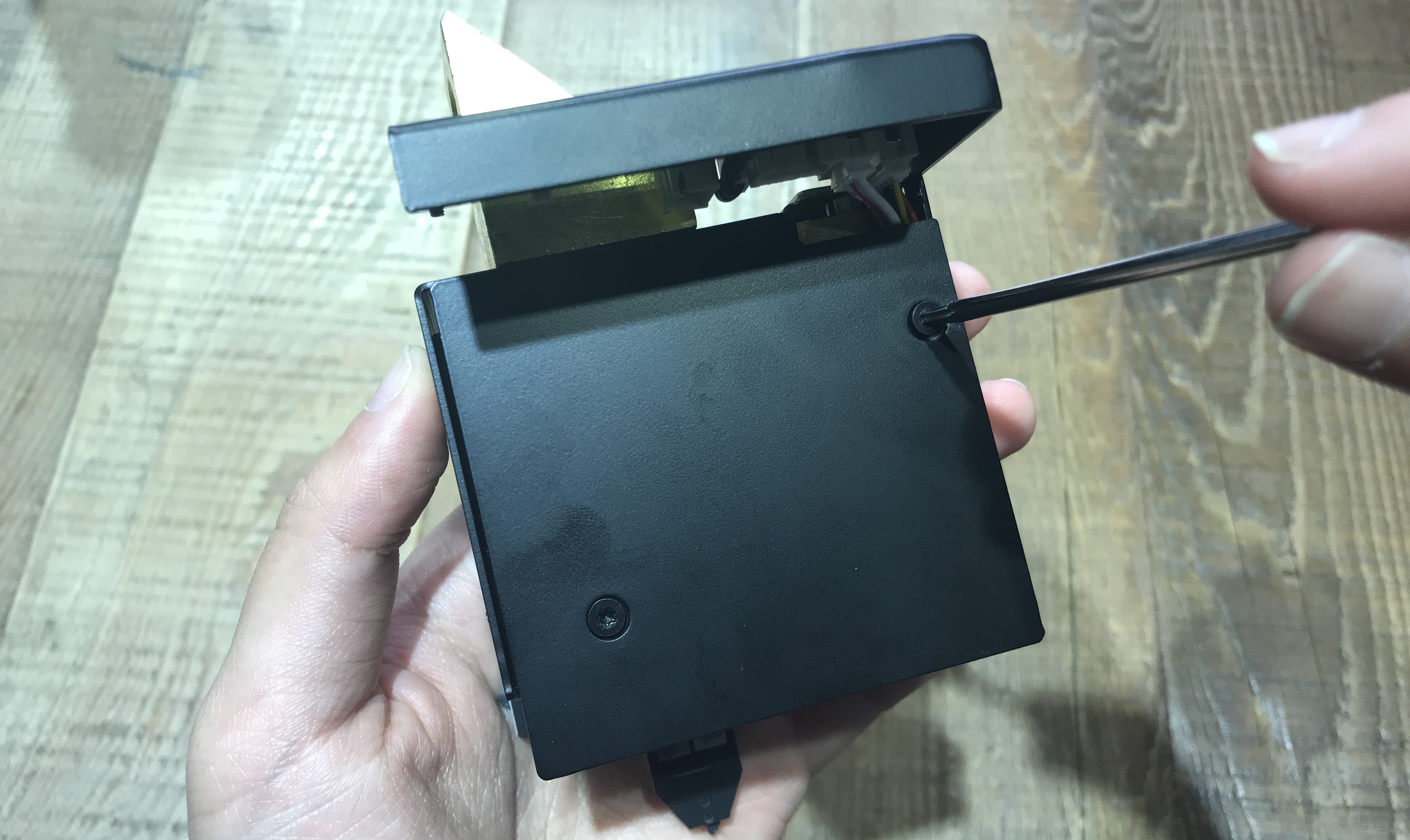

6. Entfernen Sie zwei Schrauben am Autofokus-Modul

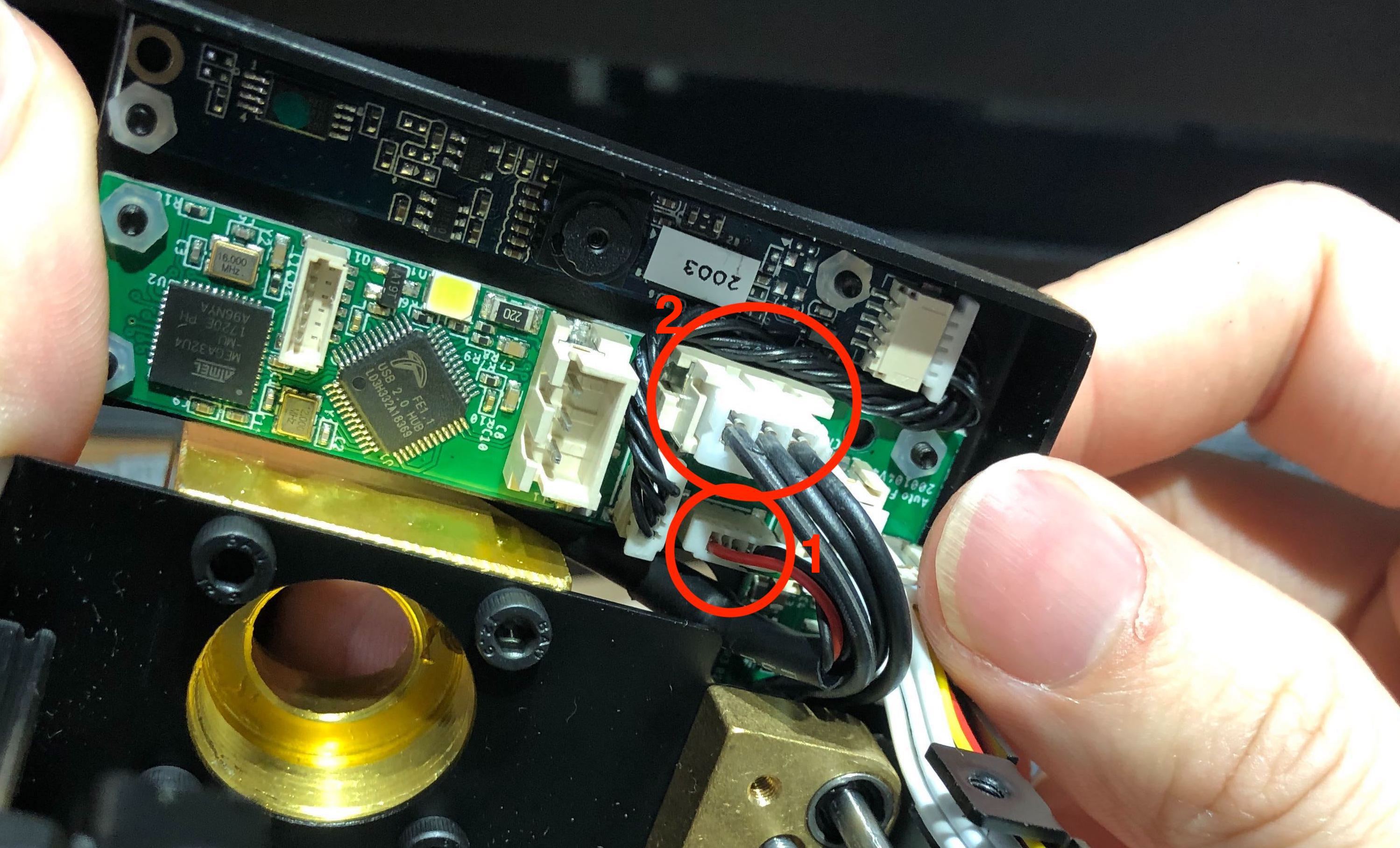

7. Stecken Sie das Kamerakabel und das LED-Kabel in Anschluss 1 und Anschluss 2.

(Hinweis: Schließen Sie zuerst das Kamerakabel und dann das LED-Kabel an)

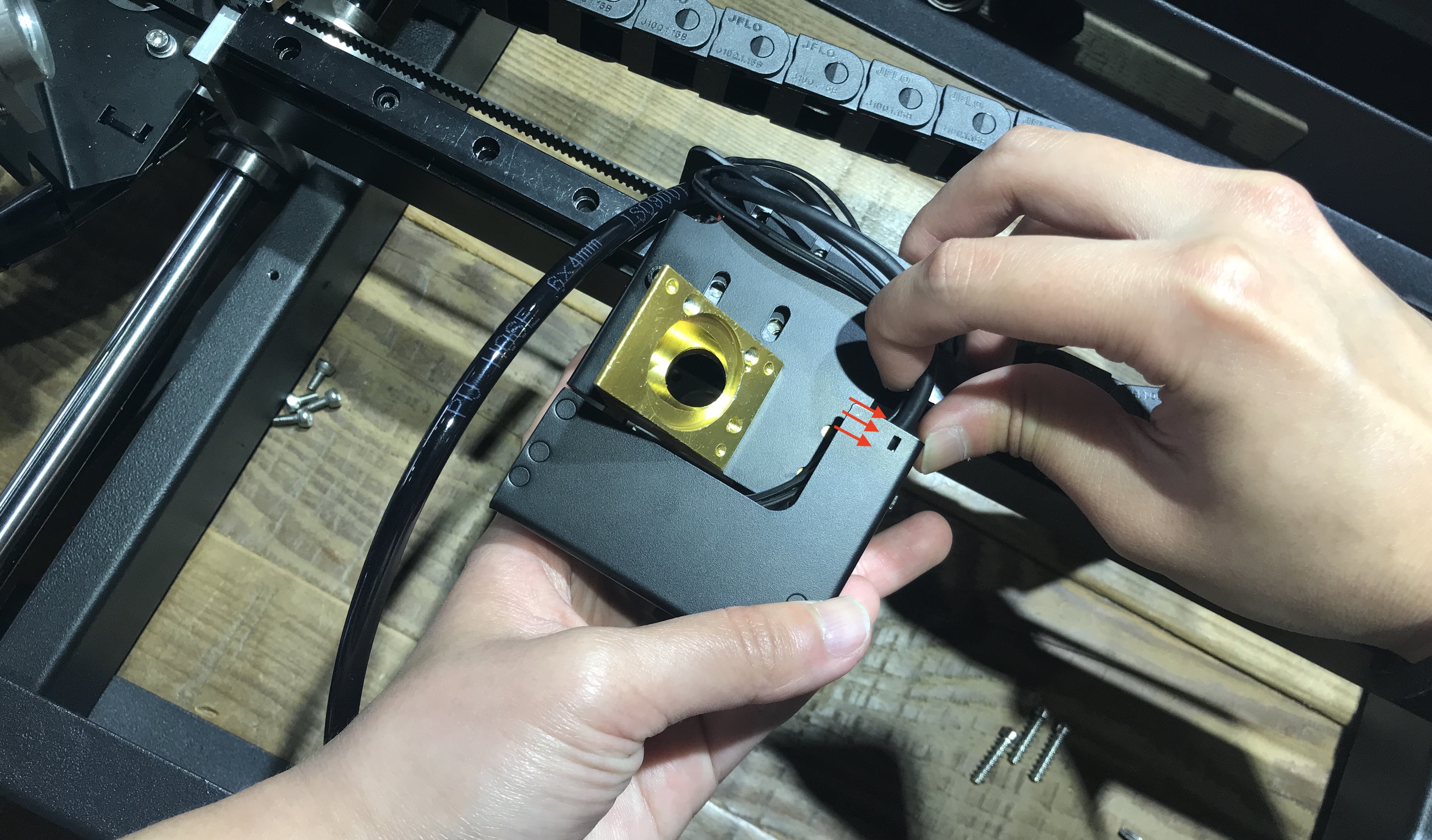

8. Bündeln Sie die Kabel zur Seite und fixieren Sie sie mit dem Kabelbinder.

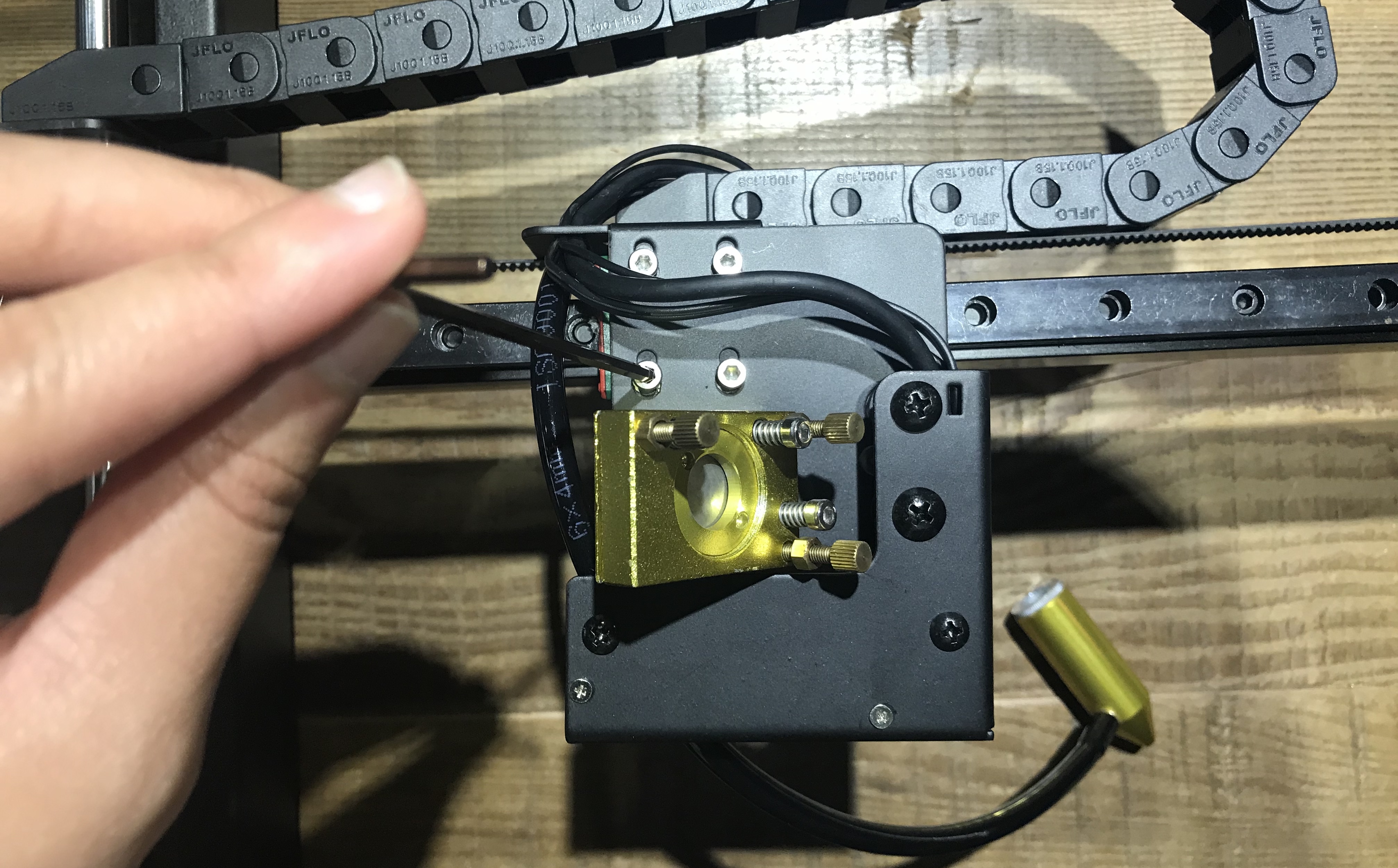

9. Positionieren Sie das Autofokus-Modul wieder auf der Führungsschiene, indem Sie die vier Schrauben mit dem Inbusschlüssel festziehen.

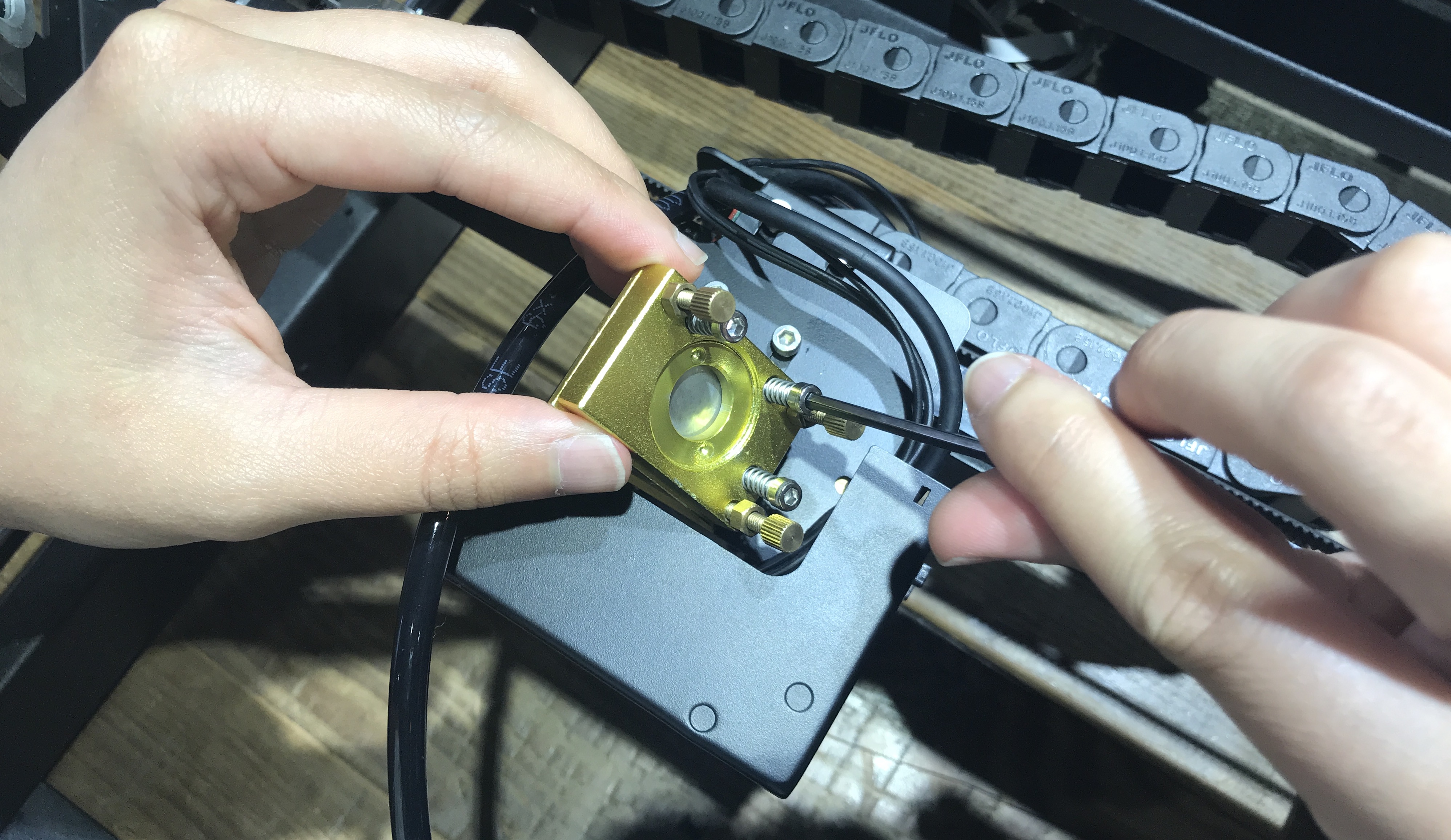

10. Befestigen Sie den dritten Umlenkspiegel wieder.

(Hinweis: Ziehen Sie die Schrauben nicht vollständig fest, die Hälfte des Anzugsmoments sollte ausreichen)

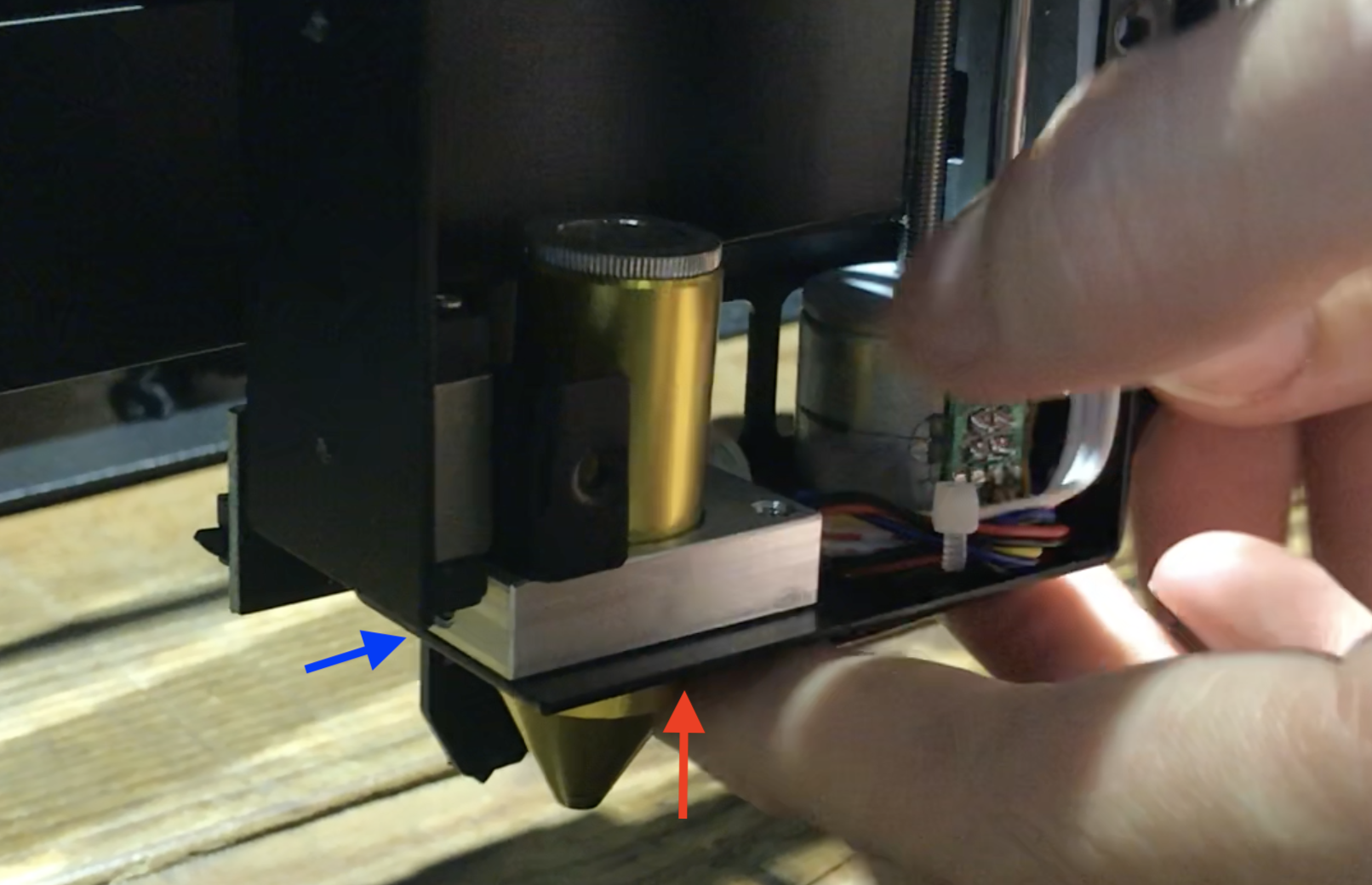

11. Entfernen Sie die Wabenplatte und schieben Sie den Laserkopf ganz nach oben (siehe roter Pfeil im Bild). Verriegeln Sie dann den Laserkopf wieder, die Schraube befindet sich auf der linken Seite. (siehe blauer Pfeil im Bild)

12. Schalten Sie die Maschine ein. Setzen Sie die Wabenplatte wieder ein, nachdem sich der Laserkopf angehoben hat.

13.

13. Überprüfen Sie die Ausrichtung des optischen Pfads. Siehe die Anleitung zur Justierung des optischen Pfads .

14. Ziehen Sie die Schrauben des Autofokus-Moduls wieder fest.

15. Um den Autofokus zu verwenden, beachten Sie bitte die Verwendung des Autofokus-Moduls für grundlegende Einstellungen in Beam Studio.

 Hinweis: Drücken Sie nach der Installation des Autofokus NICHT die Cam Led-Taste.

Die Kamera-LED schaltet sich automatisch ein, sobald die Maschine eingeschaltet wird. Das Drücken der Cam Led-Taste schaltet die Kamera-LED nicht aus, sondern unterbricht die Stromversorgung, die für den Autofokus benötigt wird. Dadurch bewegt sich der Laserkopf überhaupt nicht, und Sie müssen die Cam Led-Taste erneut drücken, um die Stromversorgung wiederherzustellen.

Siehe auch: Anleitung zur Verwendung des Autofokus
