Das Diodenlasermodul (5W, Wellenlänge 450nm) kann gleichzeitig mit der ursprünglichen Konfiguration des CO2-Lasers verwendet werden. Da bestimmte Edelstahlsorten eine höhere Absorptionsrate für blaues Licht dieser spezifischen Wellenlänge aufweisen, können sie damit graviert werden.

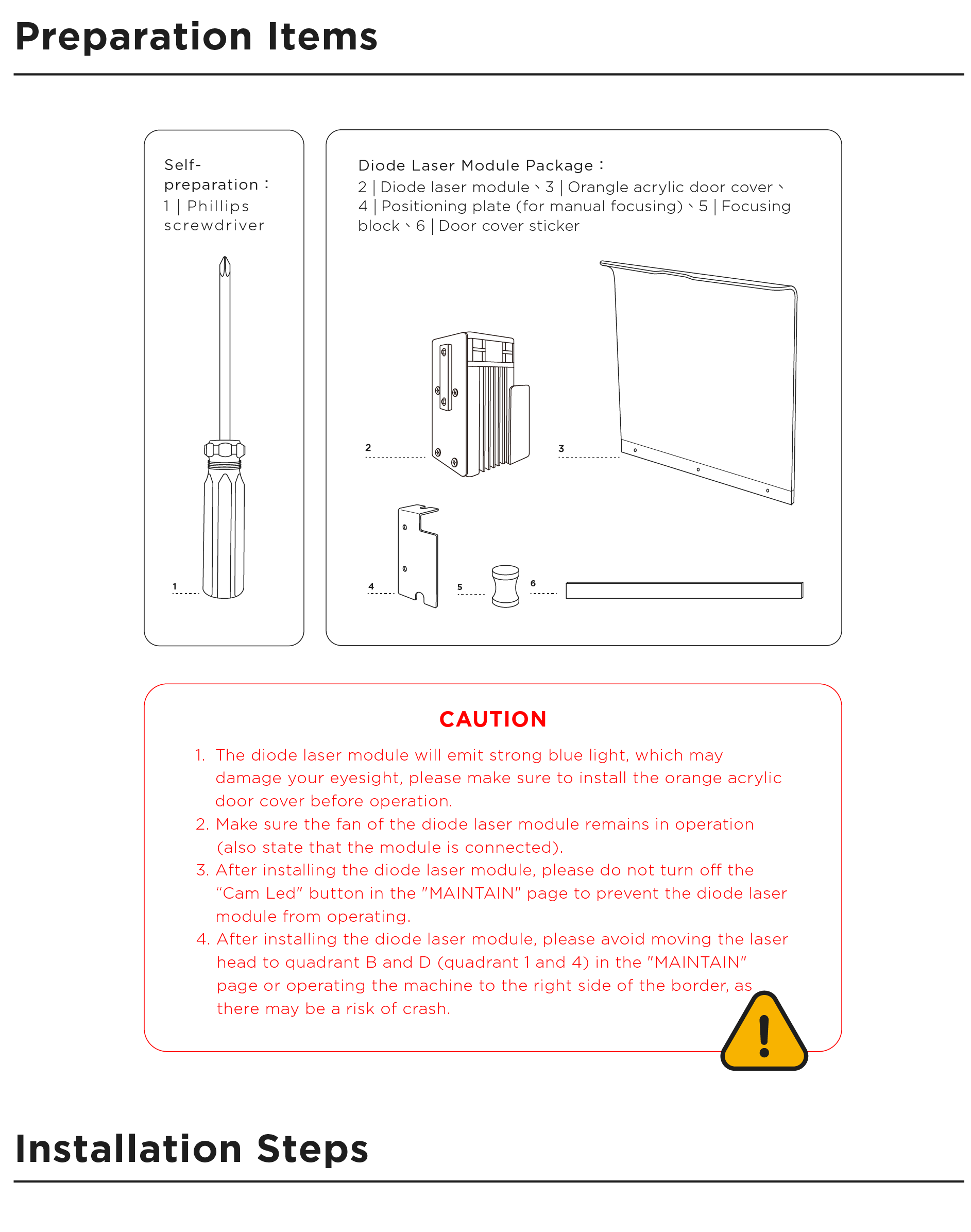

Verwenden Sie nicht das Bedienfeld, um den Laserkopf im Wartungsmodus zu steuern, wenn das Diodenlasermodul montiert ist. Wenn Sie den Kopf im Wartungsmodus bewegen möchten, bitte entriegeln Sie den Motor, bevor Sie den Laserkopf bewegen, um Beschädigungen zu vermeiden.
Schalten Sie die Maschine aus > Heben Sie die CO2-Lasermodulhalterung an > Befestigen Sie die Positionierplatte an der CO2-Lasermodulhalterung > Installieren Sie das Diodenlasermodul > Schließen Sie das Kabel des Diodenlasermoduls an > Ersetzen Sie die orangefarbene Acrylglastürabdeckung durch eine transparente > Schalten Sie die Maschine ein.
Wenn der beamo mit einem Autofokus-Zusatz ausgestattet ist, können Sie die Installation ab Schritt 4 beginnen, nachdem Sie die Maschine ausgeschaltet oder dieses Video.
-
Schalten Sie die Maschine aus.
-
Anheben der CO2-Lasermodulhalterung:

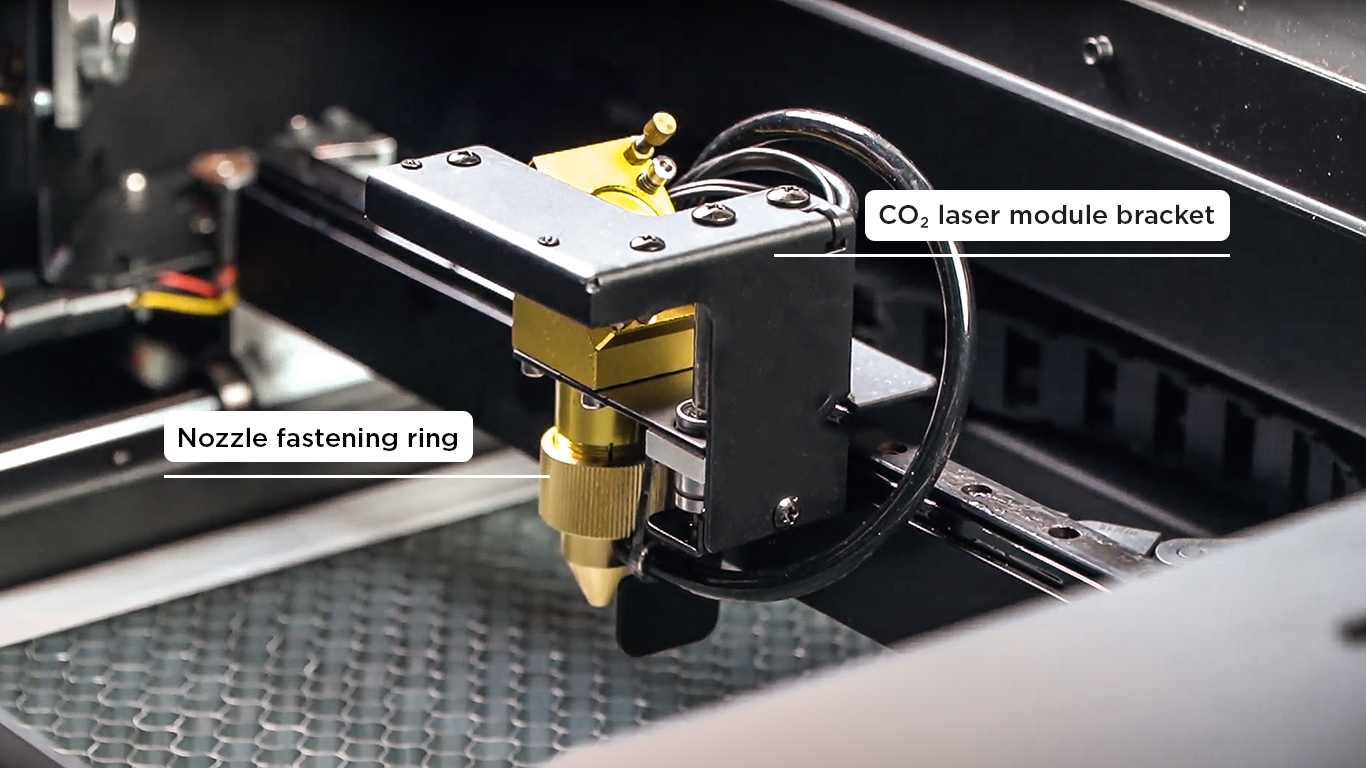

Lösen Sie den Düsenbefestigungsring > Heben Sie die CO2-Lasermodulhalterung an > Ziehen Sie den Düsenbefestigungsring fest.
3. Befestigen Sie die Positionierplatte an der CO2-Lasermodulhalterung:

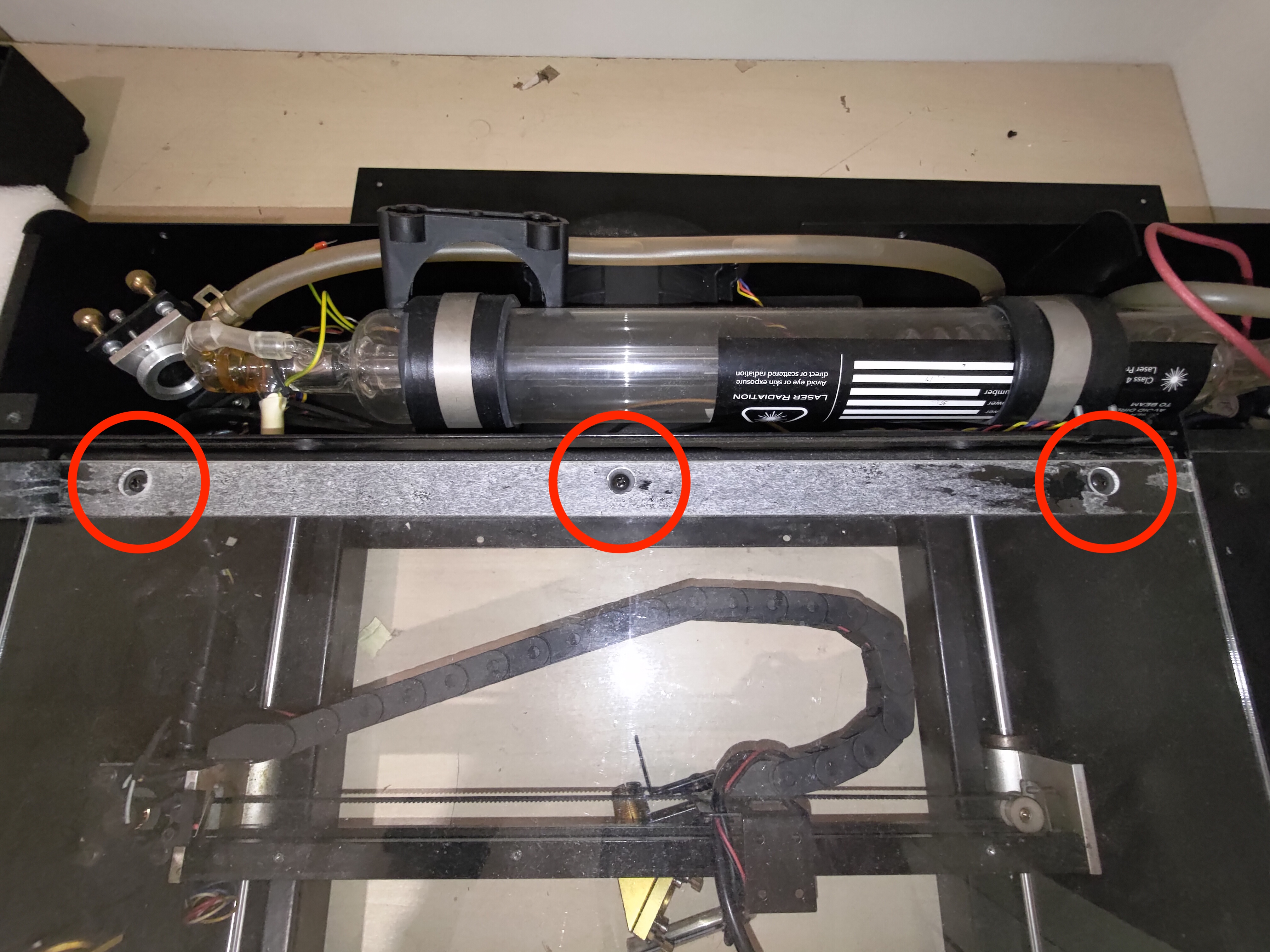

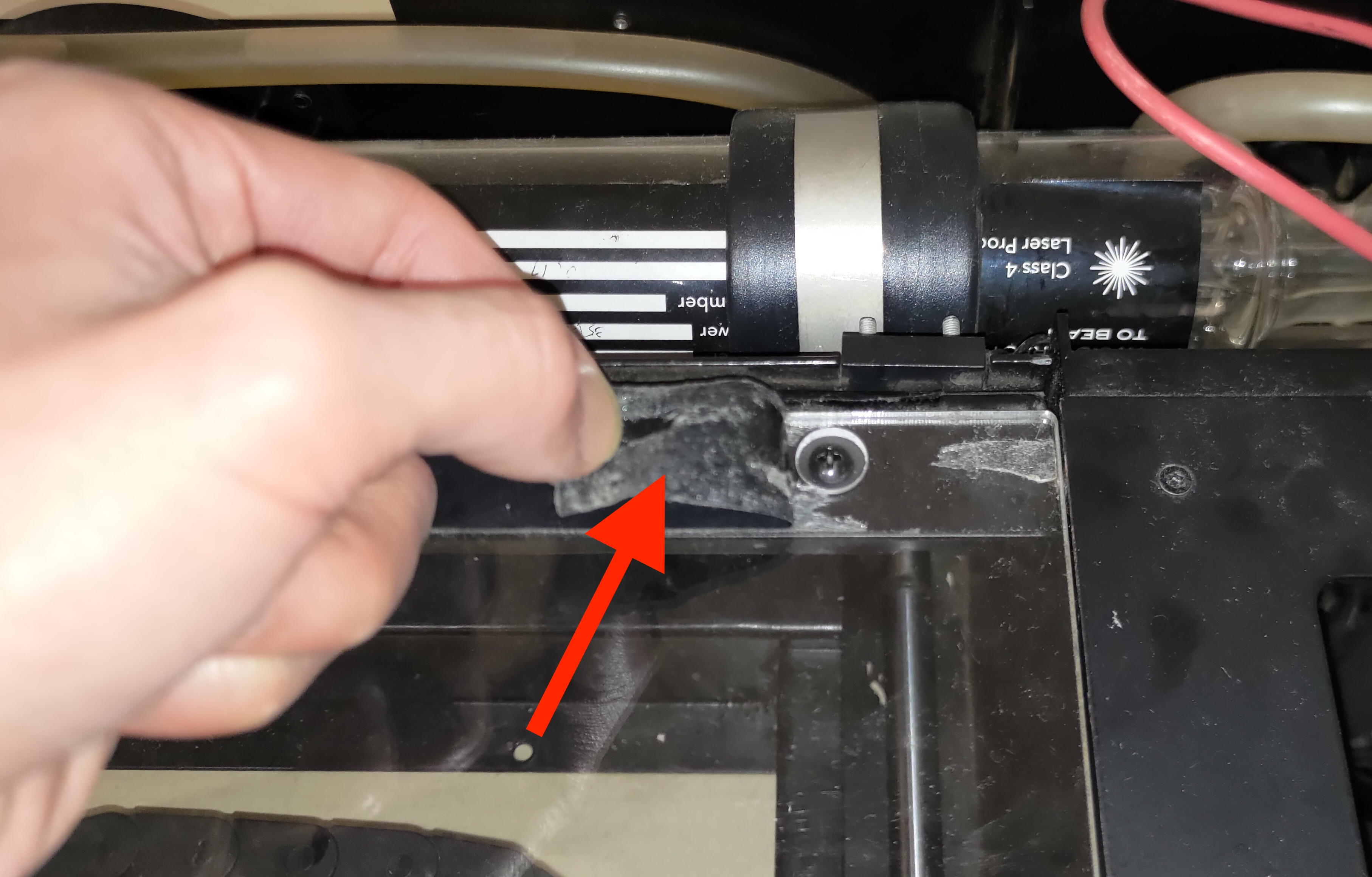

Lösen Sie mit einem Kreuzschlitzschraubendreher die in der Abbildung unten markierte Schraube > Entfernen Sie die Schutzfolie von der Positionierplatte > Kleben Sie die Positionierplatte wie in der Abbildung gezeigt auf > Ziehen Sie die Schraube wieder fest > Lassen Sie sie 12 Stunden aushärten.
4. Installieren Sie das Diodenlasermodul:

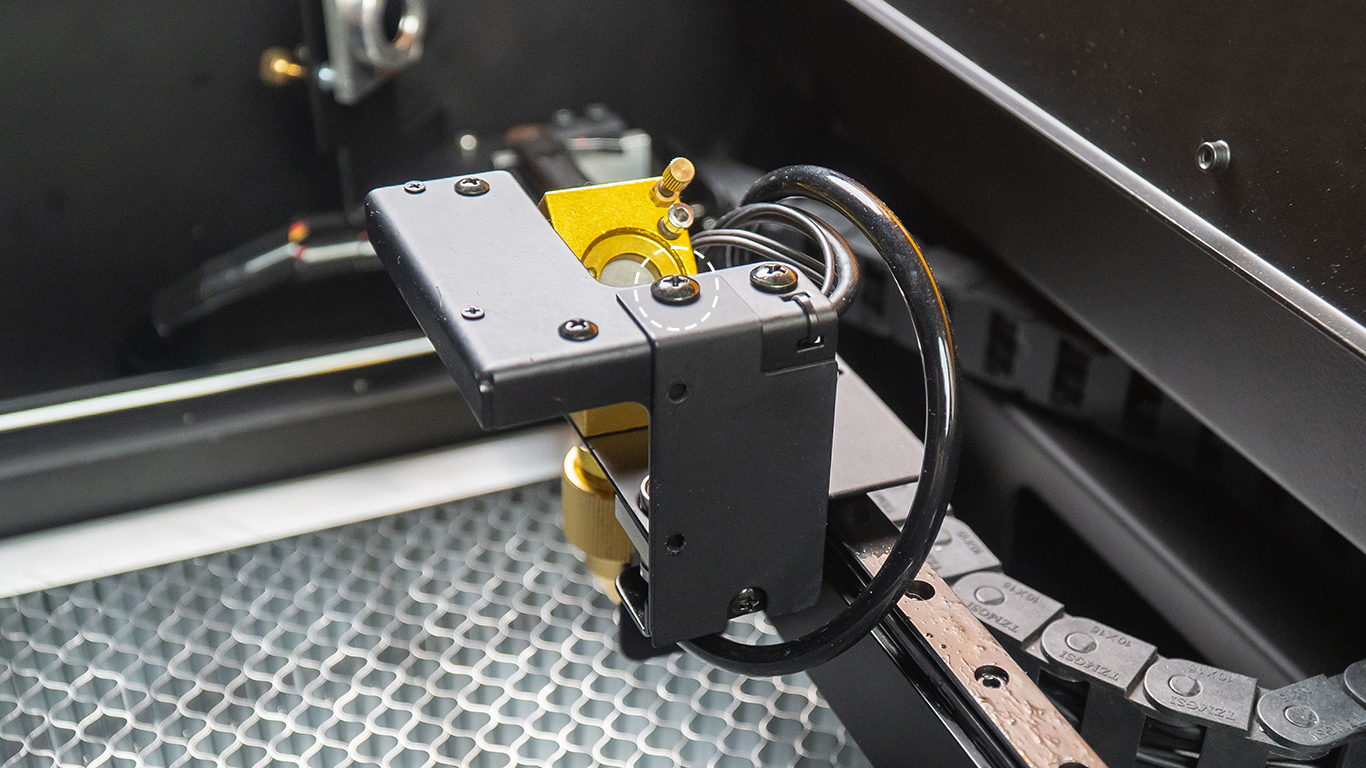

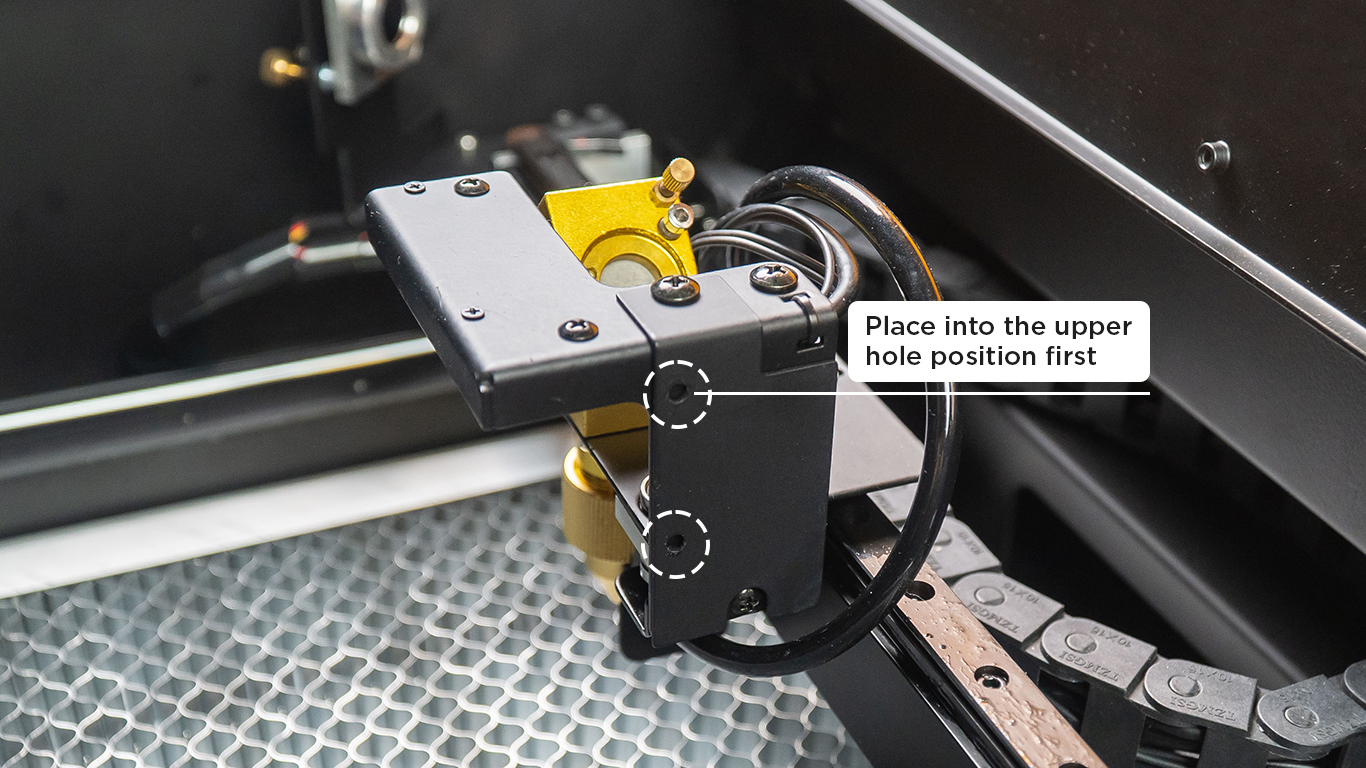

Stecken Sie die Stifte der Diode in die Löcher auf der Positionierungsplatte (oder der Halterung des Autofokus-Zusatzes). Platzieren Sie sie für eine einfachere Handhabung zuerst in der oberen Lochposition.
Hinweis: Der Lüfter befindet sich oben.

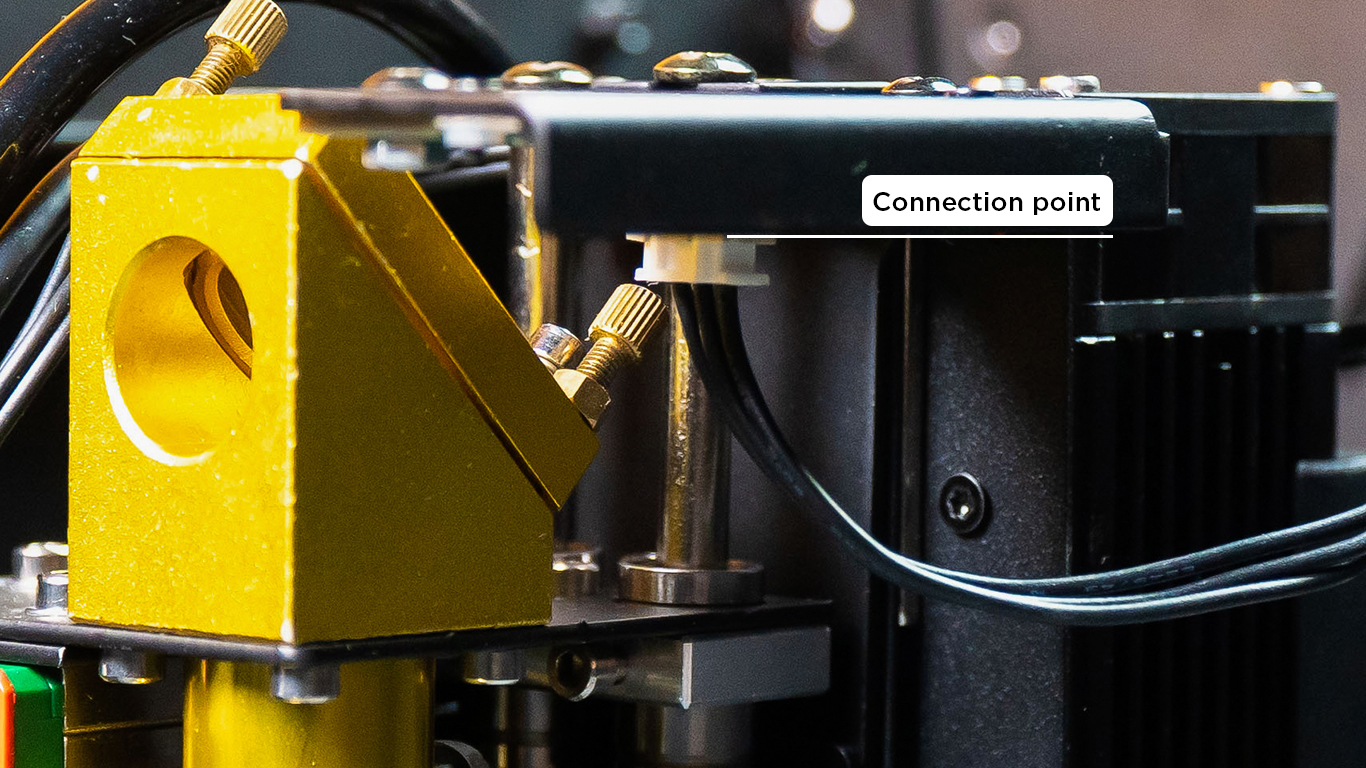

5. Schließen Sie das Kabel des Diodenlasermoduls an.
Hinweis: Halten Sie die Hände vom Laserlicht des Diodenmoduls fern.

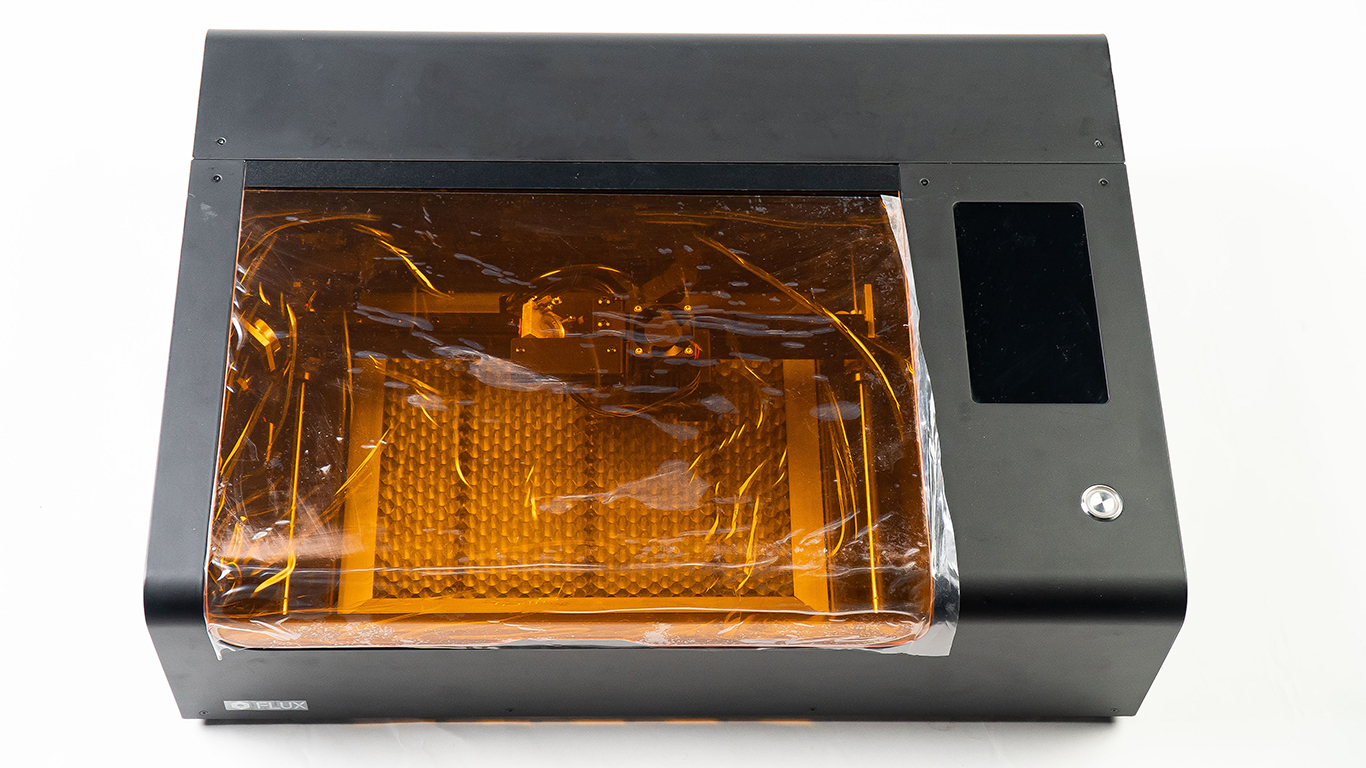

6. Ersetzen Sie die orangefarbene Acrylglastürabdeckung durch die alte transparente Acrylglastürabdeckung:
-
Überprüfen Sie vor der Installation die Seriennummer Ihres beamo, um zu bestimmen, welcher Anleitung Sie folgen sollen. Die Seriennummer befindet sich auf der Rückseite Ihres beamo, wie im Bild unten dargestellt:
-

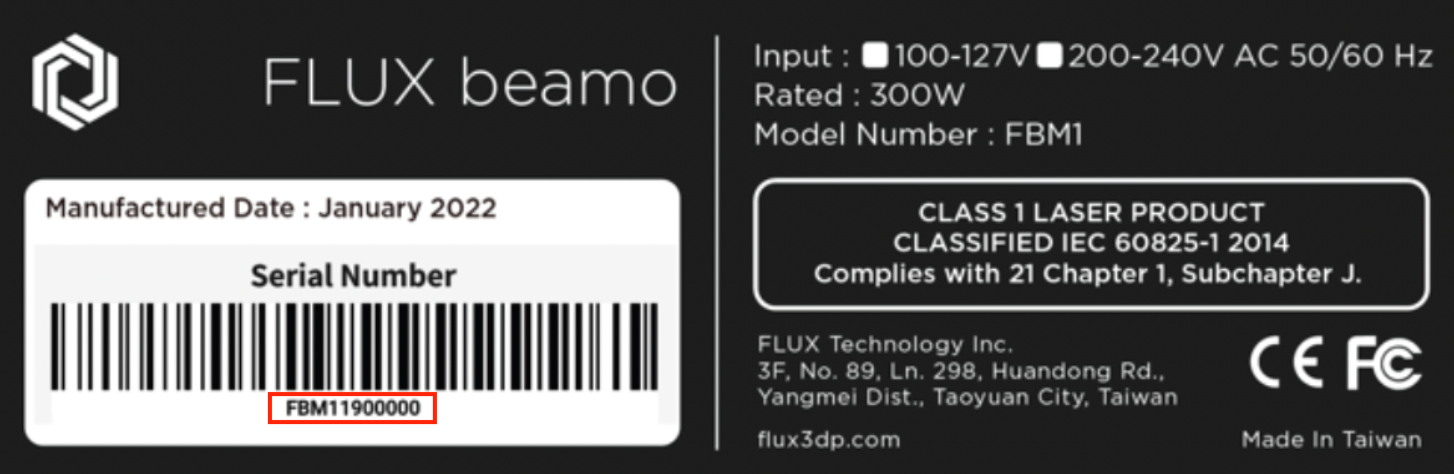

Für neue Acrylglastüren (Seriennummer nach, größer als oder gleich FBM12200004):
Bitte befolgen Sie die Anweisungen im Video.
-
Für alte Acrylglastüren (Seriennummer vor oder kleiner als FBM12200004):
A. Entfernen Sie den schwarzen Aufkleber. (Die Rückabdeckung muss nicht abgenommen werden.)
B. Lösen Sie mit einem Kreuzschlitzschraubendreher die drei Schrauben an der transparenten Acrylglastürabdeckung.
(Bitte bewahren Sie die Schrauben für die spätere Verwendung auf.)
C. Ersetzen Sie die transparente Acrylglastürabdeckung durch die orangefarbene Acrylglastürabdeckung.
(Es liegt in Ihrem Ermessen, ob Sie die Schutzfolie auf dem orangefarbenen Deckel belassen oder entfernen möchten.)
D. Schrauben Sie die in Schritt B entfernten Schrauben wieder ein.
E. Bringen Sie den neuen schwarzen Aufkleber an, um die Schrauben zu verdecken. Damit ist die Installation abgeschlossen.
7. Schalten Sie die Maschine ein und sie ist betriebsbereit.
Verwenden Sie nicht das Bedienfeld, um den Laserkopf im Wartungsmodus zu steuern, wenn das Diodenlasermodul montiert ist. Wenn Sie den Kopf im Wartungsmodus bewegen möchten, bitte entriegeln Sie den Motor, bevor Sie den Laserkopf bewegen, um Beschädigungen zu vermeiden.
Da die Laserausgangsposition des Diodenlaser-Moduls von der des CO2-Lasers abweicht, ist eine Kalibrierung erforderlich, um den Versatzwert zwischen den Laserköpfen zu bestimmen.
Stellen Sie vor der Kalibrierung des Diodenlasermoduls sicher, dass die Kamerakalibrierung präzise ist ("Kamera kalibrieren" wurde abgeschlossen).
1. Kalibrierung und Fokussierung des Diodenlasermoduls vorbereiten:
Wählen Sie den Maschinennamen im Menü unter "Maschine" > "Diodenlasermodul kalibrieren" > Fokussieren Sie auf weißes Papier > Zeichnen Sie das Kalibrierbild.
Ohne Kalibrierung des Diodenlasermoduls kann die Gravurposition abweichen.
2. Außenkante des roten Quadrats mit dem Mittelquadrat der Rasterlinien ausrichten:
Nur die Position kann angepasst werden, bis das rote Quadrat mit dem Mittelquadrat der Rasterlinien übereinstimmt (Außenkante des roten Quadrats mit dem ausgeschnittenen Quadrat ausrichten). Bei falscher Größe des roten Quadrats muss "Kamera kalibrieren" wiederholt werden.
3. Vorschau des gravierten Rasterlinienbereichs anzeigen.
4. Korrekte Kalibrierung des Diodenlasermoduls sicherstellen:
Das Papier muss fixiert werden, um Positionsänderungen während der Gravur zu vermeiden. Zeichnen Sie ein Objekt an einer bestimmten Position, erstellen Sie dasselbe Objekt an gleicher Position auf einer anderen Ebene und gravieren Sie die beiden Ebenen jeweils mit CO2- und Diodenlasermodul. Bei korrekter Überlappung der Gravurpositionen ist das Diodenlasermodul richtig kalibriert; bei Abweichungen müssen "Kamera kalibrieren" und "Diodenlasermodul kalibrieren" wiederholt werden. Vermeiden Sie geschlossene Vektorgrafiken als Objekte, da sonst die Gravur abgeschnitten und nicht vergleichbar ist.
5. Die Kalibrierung des Diodenlasermoduls ist abgeschlossen.
Gravurmaterial austauschen > Software "Diode Laser" öffnen > Objekt fokussieren > Kameravorschau > Gravurobjekt bearbeiten > Parameter anpassen und Auftrag starten.
1. Gravurmaterial austauschen:
Ersetzen Sie das weiße Kalibrierungspapier durch das gewünschte Gravurmaterial.
2. Software "Diode Laser" öffnen:

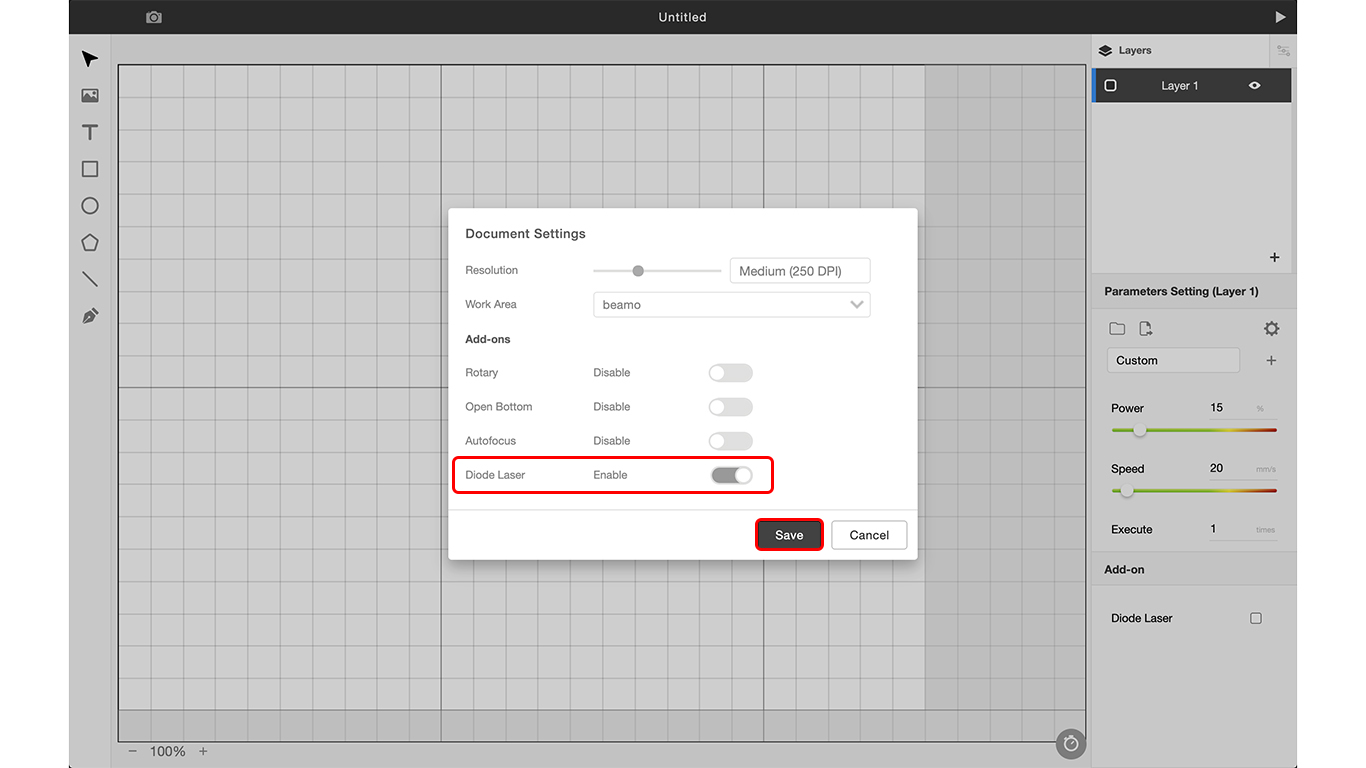

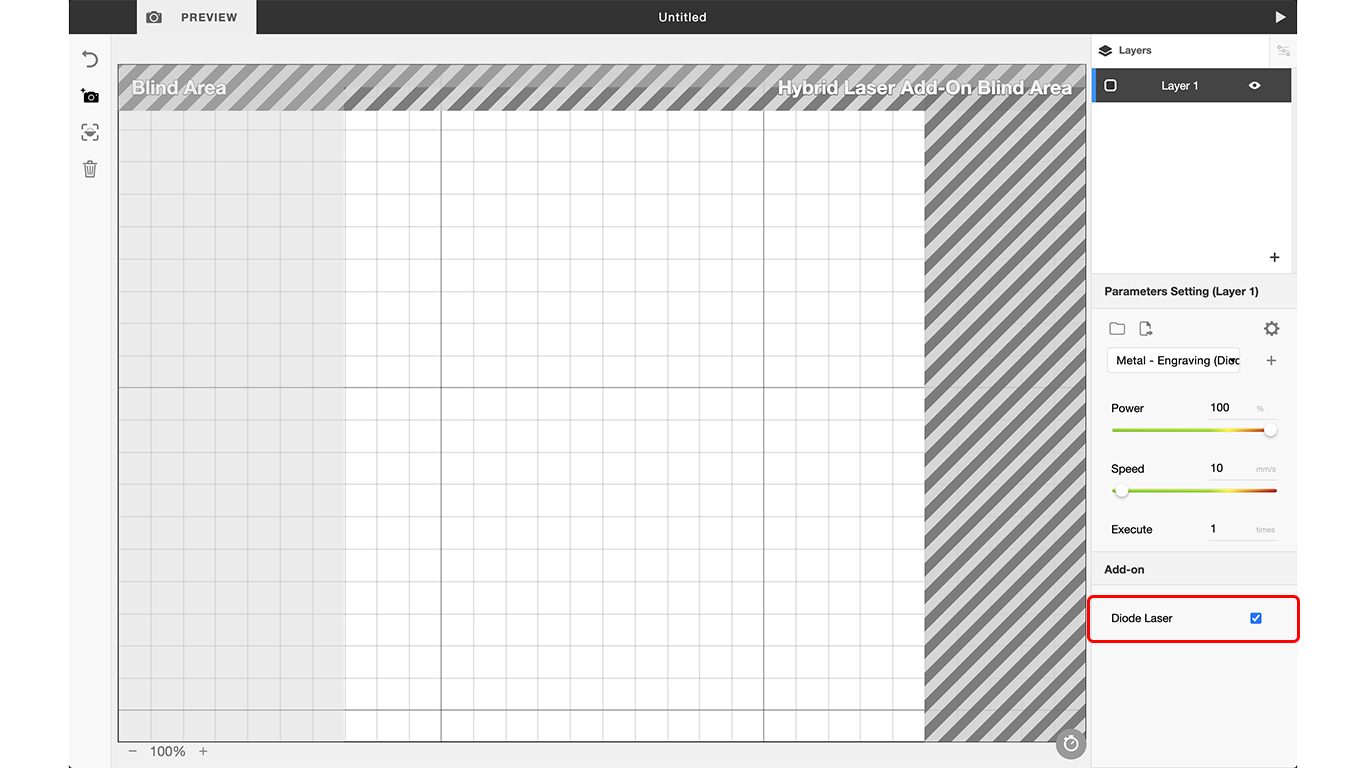

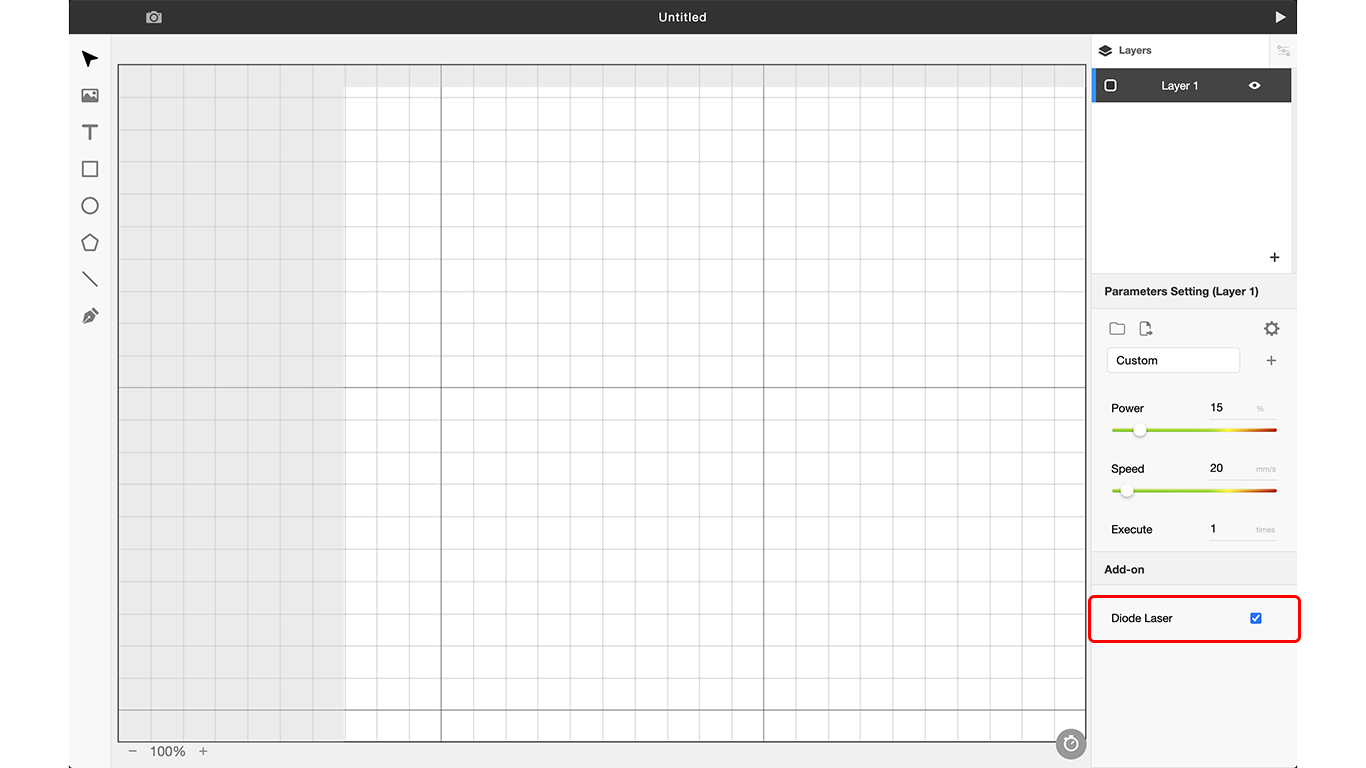

Menü > "Bearbeiten" > "Dokumenteinstellungen" > "Diode Laser" aktivieren > "Speichern".
Wenn "Diode Laser" nicht aktiviert ist, kann die Bereichsbegrenzung der Softwareanzeige nicht eingeschaltet werden, was zu einem Risiko für einen Diodenabsturz führen kann. Bei aktivierter "Diode Laser"-Funktion erscheint die Option "Diode Laser" unterhalb der Parameter.
Nach Aktivierung des Kontrollkästchens können Sie das Diodenlasermodul zum Gravieren auf dieser Ebene verwenden.
- Für Ebenen mit aktiviertem "Diode Laser" wird der Arbeitsbereich durch einen grauen Bereich eingeschränkt.
- Wenn "Diode Laser" nicht aktiviert ist, wird die Ebene mit dem CO2-Laser graviert und geschnitten. Laser: Platzieren Sie das zu gravierende Objekt nicht zu nah an der rechten Seite, da sonst das Diodenlasermodul mit der Maschine kollidieren könnte.
Bei häufiger Nutzung des Diodenlasermoduls können Sie es so einstellen, dass es standardmäßig eingeschaltet ist (Menü > "Beam Studio" > "Einstellungen" > Add-on - Diodenlaser Standard: Ein).
- Grauer Hintergrund: Bereich, der vom Diodenlasermodul nicht graviert werden kann (Das Modul erreicht die linke Seite nicht). Ist "Diodenlaser" nicht aktiviert, verschiebt sich der graue Hintergrund zur rechten Maschinenseite. Der CO2-Laser kann dort nicht arbeiten, da der Laserkopf die rechte Seite nicht erreicht.
- Schraffurmuster: Bereich, der von der Kamera nicht eingesehen werden kann (vom Diodenlasermodul verdeckte Position)
Arbeitsbereich |Nach der Installation beträgt der Arbeitsbereich des Diodenlasers 230mm x 200mm, der des CO2-Lasers reduziert sich auf 250mm x 200mm
3. Fokussieren Sie das Objekt:

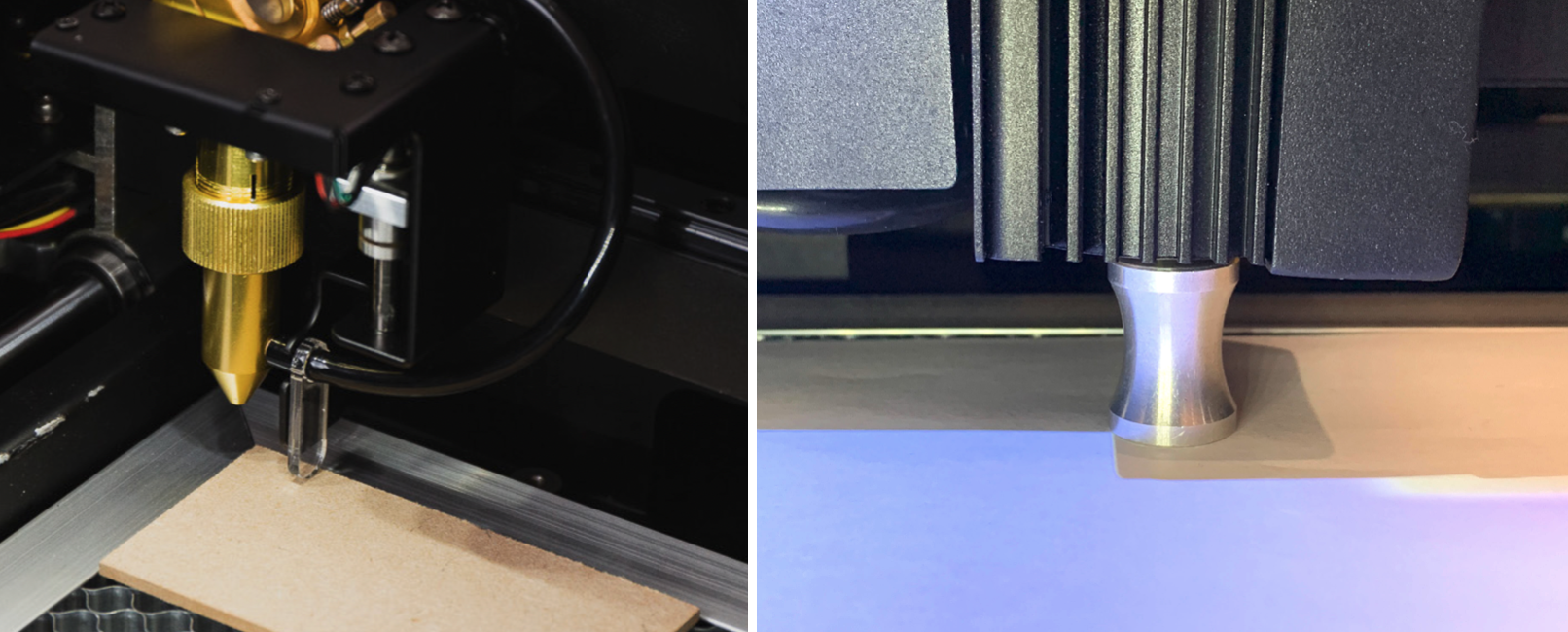

- Für manuelle Fokussierung: Verwenden Sie eine Fokussonde oder einen Fokusblock. Lösen Sie den Düsenbefestigungsring, lassen Sie die Fokussonde das Graviermaterial berühren, ziehen Sie dann den Ring fest und drehen Sie die Sonde nach der Fokussierung zurück. (Brennweite: 12mm)
- Für Autofokus: Doppelklicken Sie auf die seitliche Taste des Add-ons, damit die Sonde das Graviermaterial berührt.
4. Kameravorschau:
Vorschau des Gravurbereichs.
5. Bearbeiten Sie das Gravierobjekt.
6. Passen Sie die Parameter an und starten Sie den Auftrag:
Das Diodenlasermodul benötigt eine höhere Leistung, um das Material gravieren zu können.

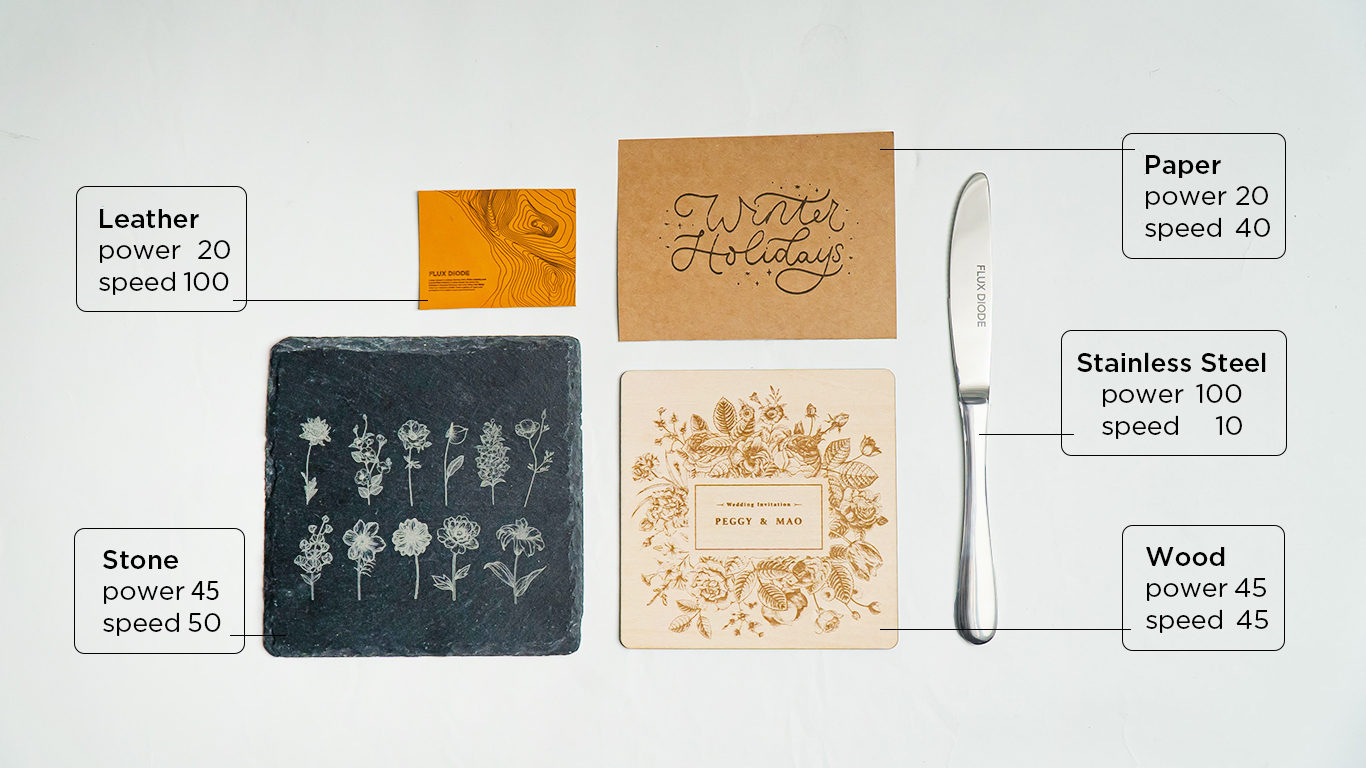

Für die Gravur von Edelstahl wird in der Regel eine Leistung von 100% und eine Geschwindigkeit von 4-10 mm/s empfohlen.
Das tatsächliche Gravurergebnis hängt von Ihren eigenen Tests ab.
Das Diodenlasermodul erzeugt keinen Laserstrahl.
Mögliche Ursachen:
-
Beam Studio hat das Diodenlasermodul nicht gemäß den obigen Schritten aktiviert.
-
Die Einstellung "Leistungsrate" an der Maschine ist zu niedrig. Bitte stellen Sie sie auf den Standardwert von 1.0 zurück.
-
Diodenlasermodul ist nicht eingeschaltet:
Wenn nicht, gehen Sie zur Seite "WARTUNG" und klicken Sie auf die Schaltfläche "Cam Led". Wenn der Lüfter anläuft, bedeutet dies, dass die Diode eingeschaltet ist. (Die Schaltfläche "Cam Led" dient als Schalter für das Diodenlasermodul.)
Wenn die obigen Schritte das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.
