beamo - Rotationsaufsatz

FLUX Support Team

Hardware-Einstellungen

1. Warnung: Schalten Sie die Maschine aus, bevor Sie das Rotationsmodul installieren oder deinstallieren.

2. Entfernen Sie die Wabenplatte.

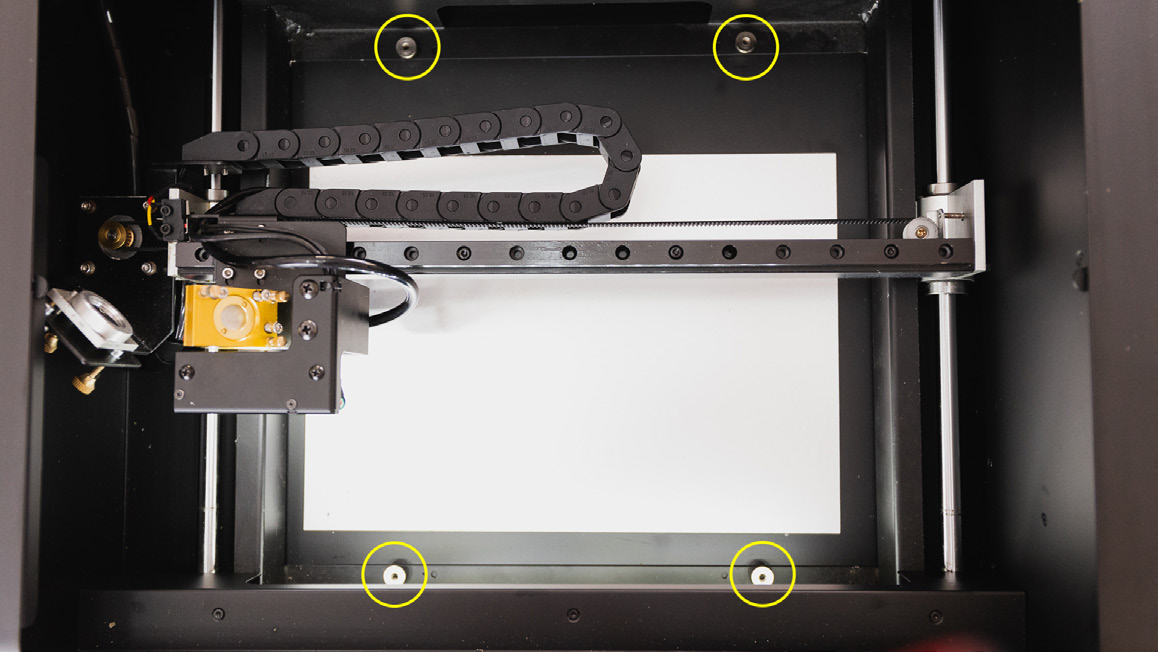

3. Lösen Sie die vier Schrauben der Bodenabdeckung.

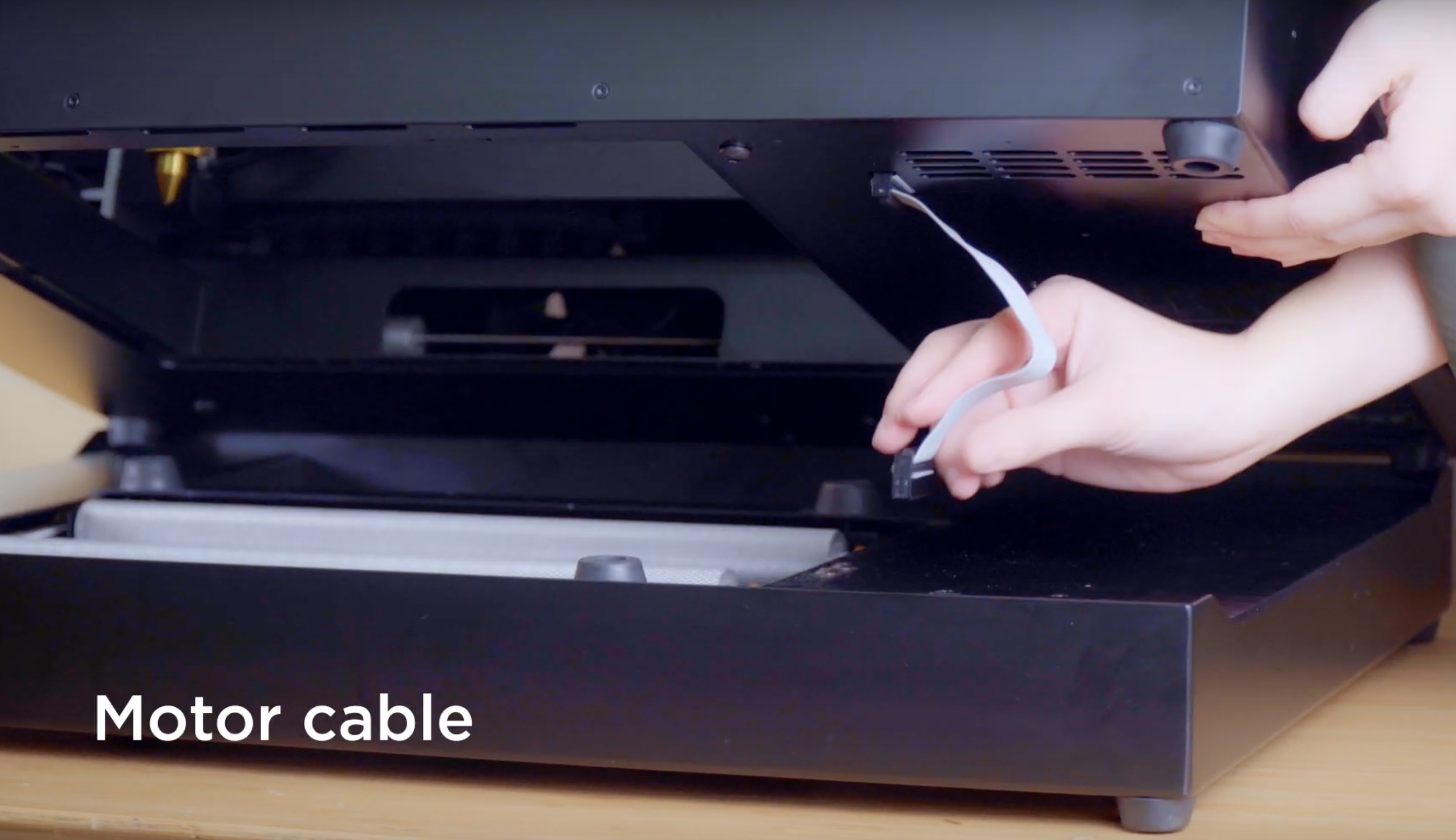

4. Entfernen Sie die Bodenabdeckung und platzieren Sie beamo auf dem Rotationsaufsatz.

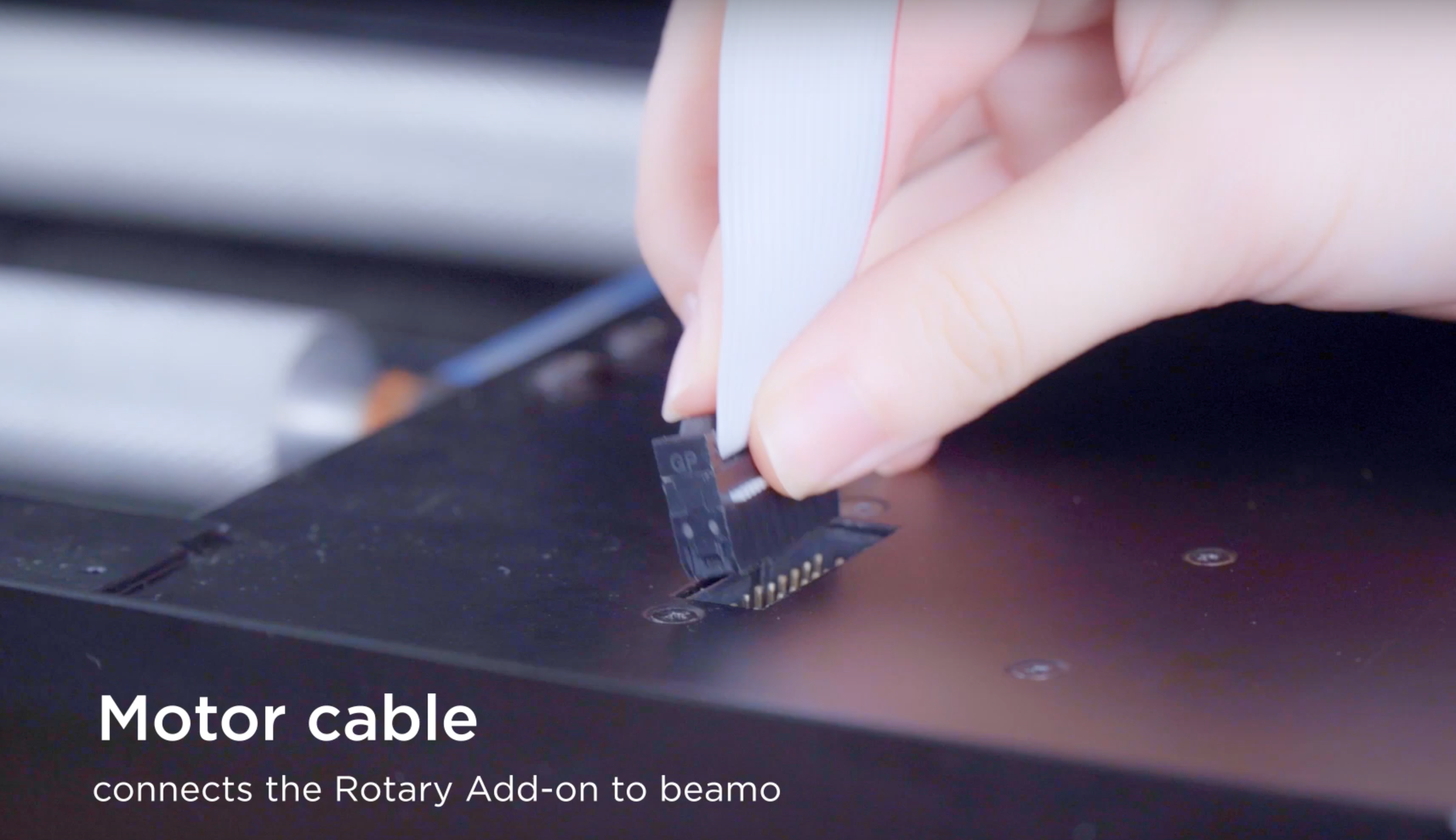

5. Verbinden Sie den Rotationsaufsatz mit beamo.

Software-Einstellungen

1. Bitte laden Sie Beam Studio V1.9.5 (oder neuer) herunter und aktualisieren Sie die Firmware auf Version 3.5.1 oder höher. (Hier herunterladen)

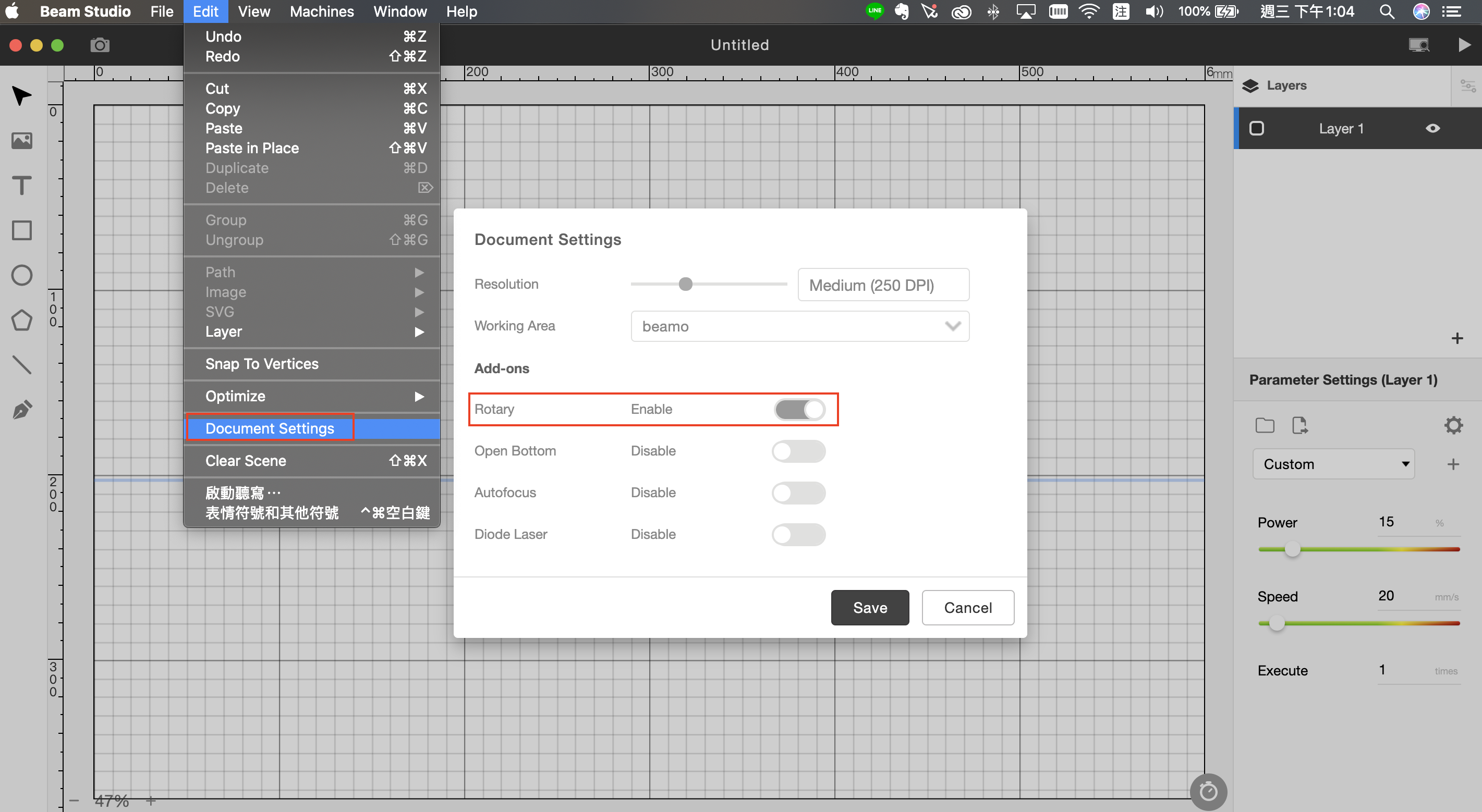

2. Navigieren Sie zu Bearbeiten > Dokumenteinstellungen > Rotary > EIN > Speichern


3. Platzieren Sie Ihr zylindrisches Objekt zwischen den beiden Rollen.

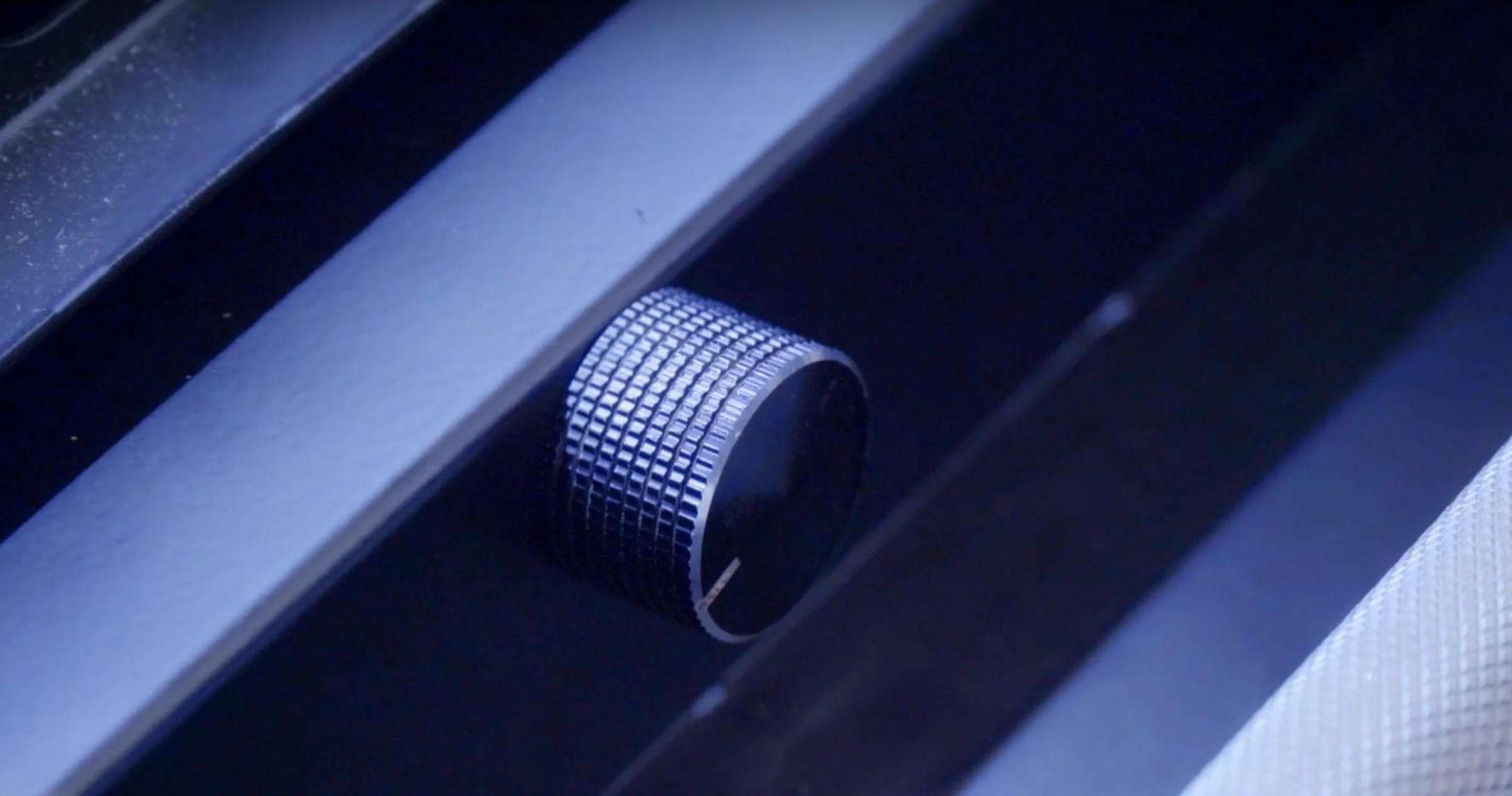

4. Stellen Sie den Abstand zwischen den beiden Rollen mit dem Drehknopf ein.

5. Justieren Sie den Laserkopf, bis die Acrylstange auf dem Werkstück aufliegt.

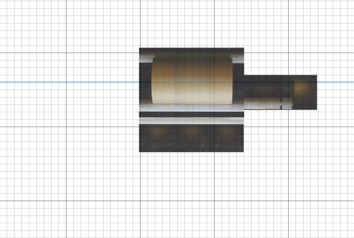

6. Verwenden Sie die Kameravorschau und ziehen Sie die blaue Linie zur Mitte des Objekts.


7. Jetzt sind Sie bereit, Ihre kreativen Ideen umzusetzen!

＊Hinweis: Ignorieren Sie bitte die Meldung "Bitte zum Rotationsmotor wechseln". Die Maschine wird den Betrieb automatisch fortsetzen.
