4-4 Reinigung von Spiegeln und Linsen – FLUX Help Center


Wartungsschritte: Wenn das Graviermaterial Papier oder Holz ist, besteht eine höhere Wahrscheinlichkeit, dass Staub und Teeröl an den Reflexionsspiegeln haften bleiben. Sie können Wattestäbchen mit einer kleinen Menge Alkohol verwenden, um zu reinigen und abzuwischen, bis die Spiegeloberfläche frei von Flecken ist.

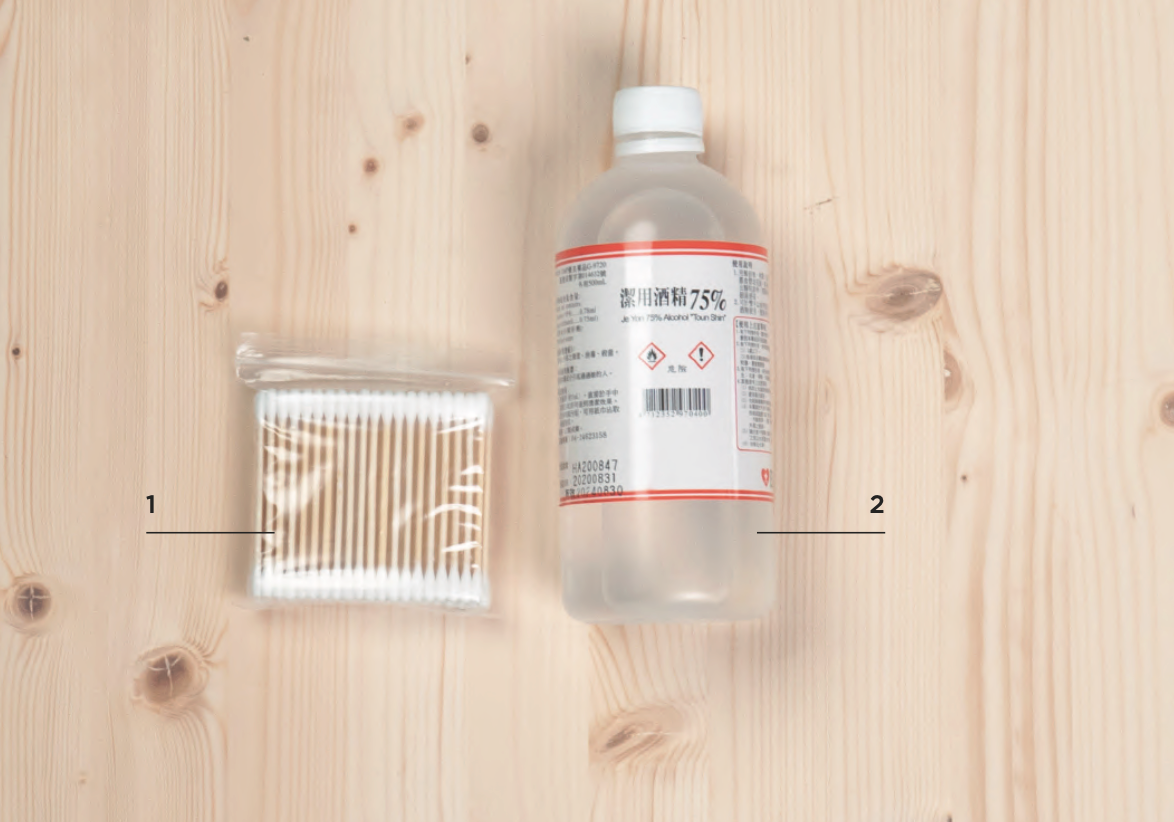

Vorbereitungsgegenstände:

1 | Wattestäbchen

2 | 75%~99% Alkohol

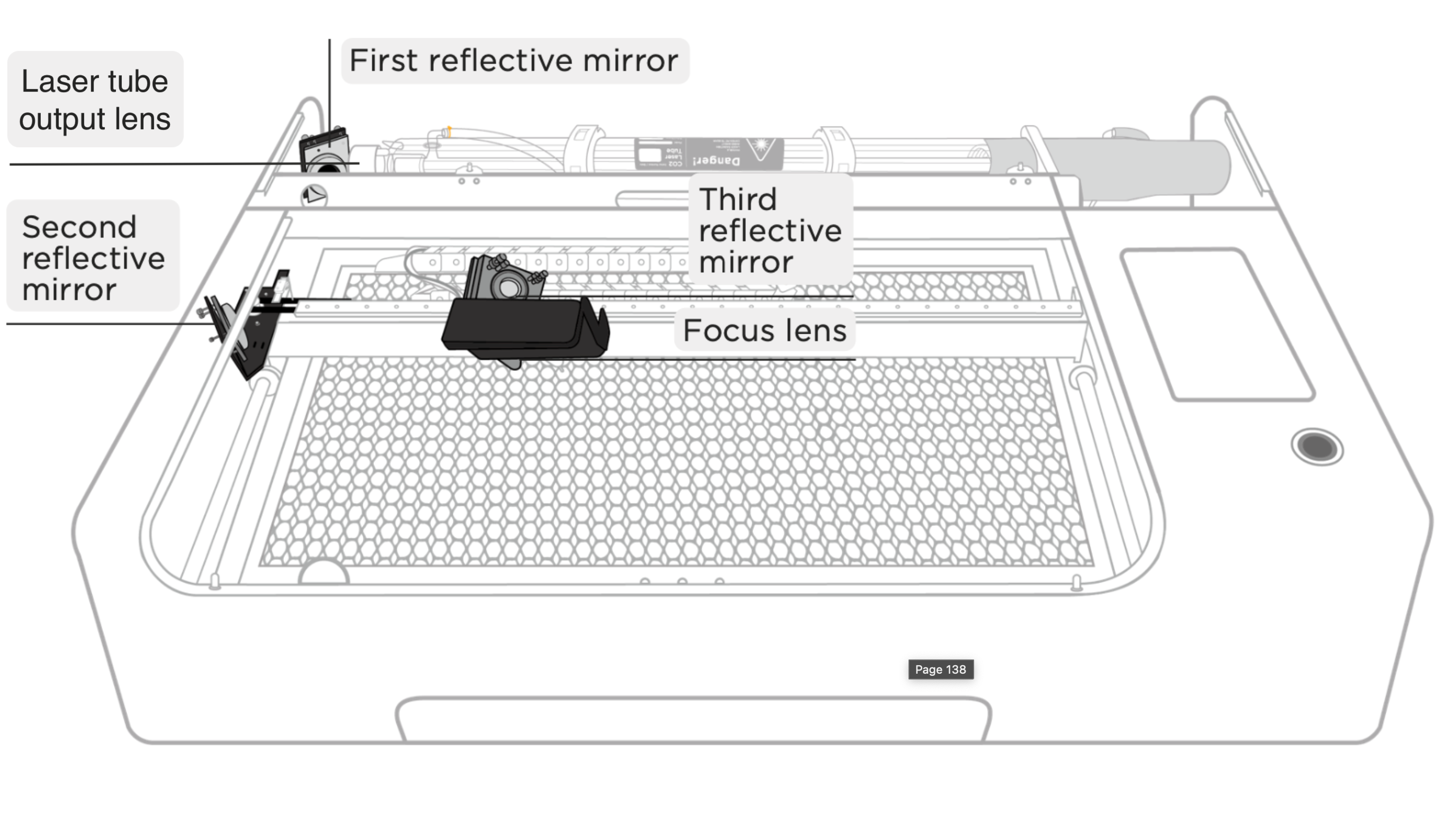

In der Beambox müssen 3 Reflexionsspiegel, 1 Fokuslinse und 1 Laserröhren-Ausgangslinse gereinigt werden, und ihre Positionen sind in der Abbildung dargestellt.


Wartungsschritte:

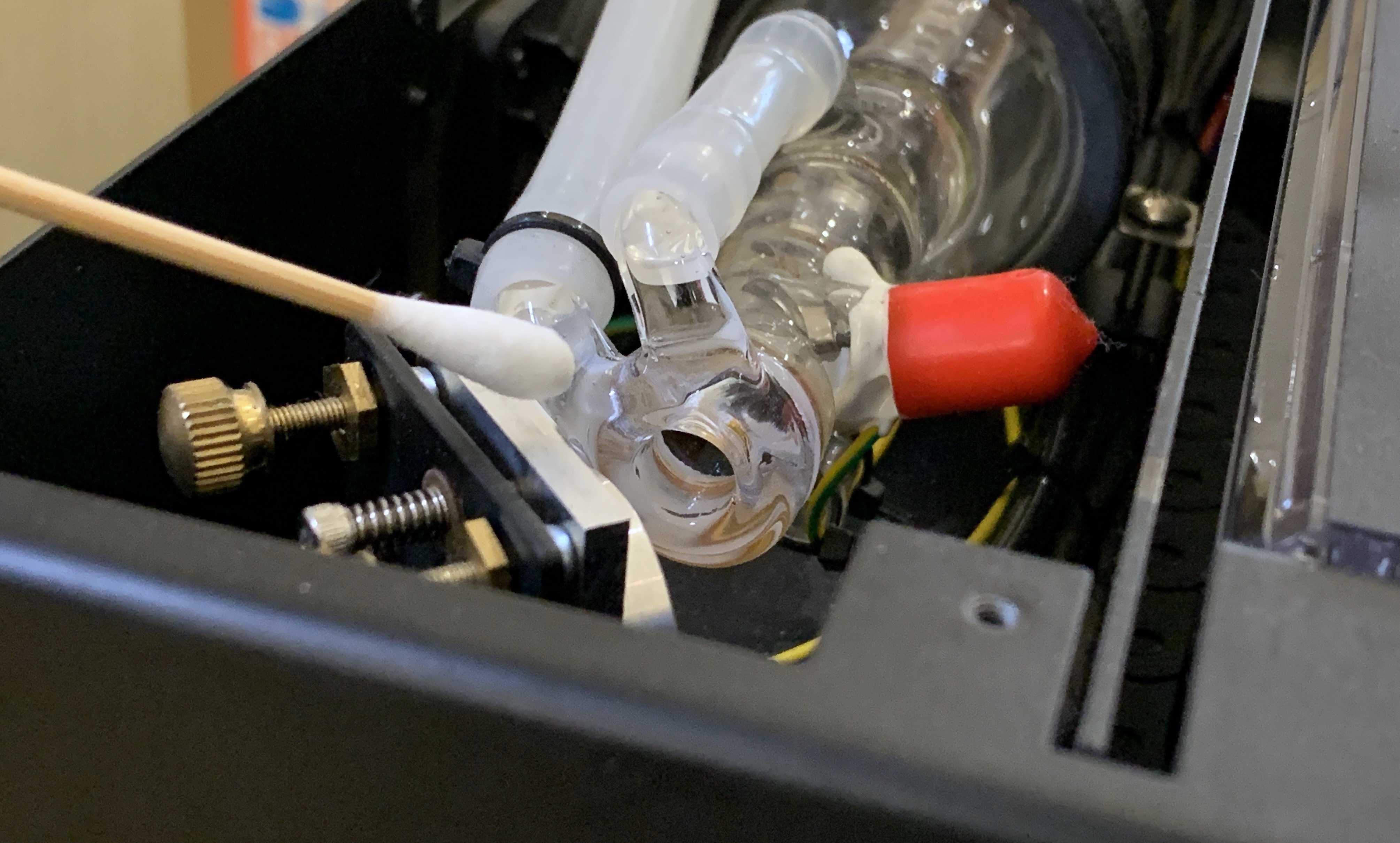

1. Reinigen der Laserröhren-Ausgangslinse: Die Laserröhren-Ausgangslinse befindet sich auf der Niederdruckseite der Laserröhre (nahe dem 1. Spiegel). Sie können die hintere Abdeckung öffnen und wie unten gezeigt abwischen.

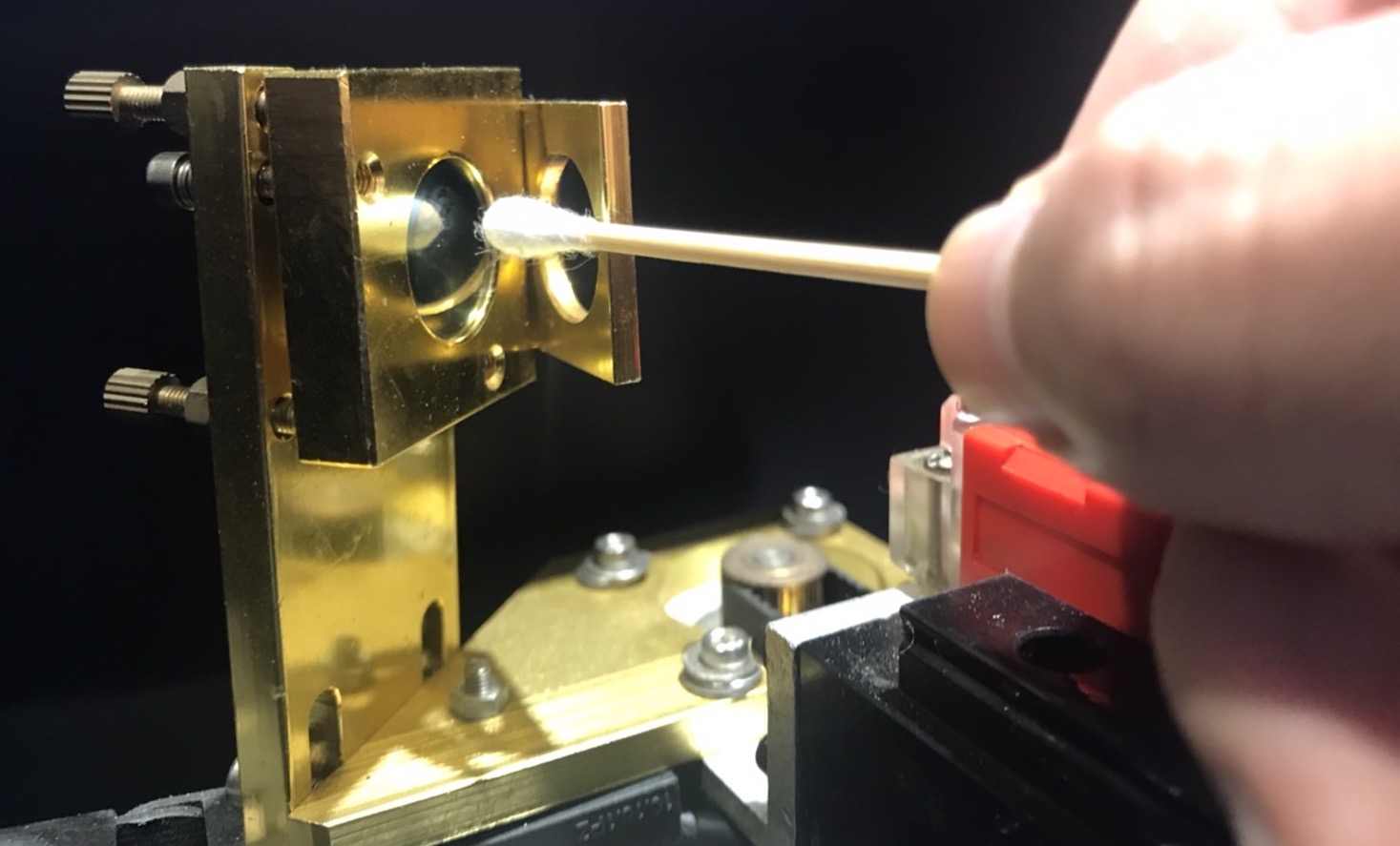

2. Reinigen des ersten Reflexionsspiegels: Der erste Reflexionsspiegel befindet sich auf der linken Seite der Laserröhre zum Chassis hin. Sie können die hintere Abdeckung öffnen oder von der vorderen Öffnung aus abwischen. Wie unten gezeigt.

3. Reinigen des zweiten Reflexionsspiegels: Der zweite Reflexionsspiegel befindet sich auf der linken Y-Achsen-Führungsstange zum Chassis hin.

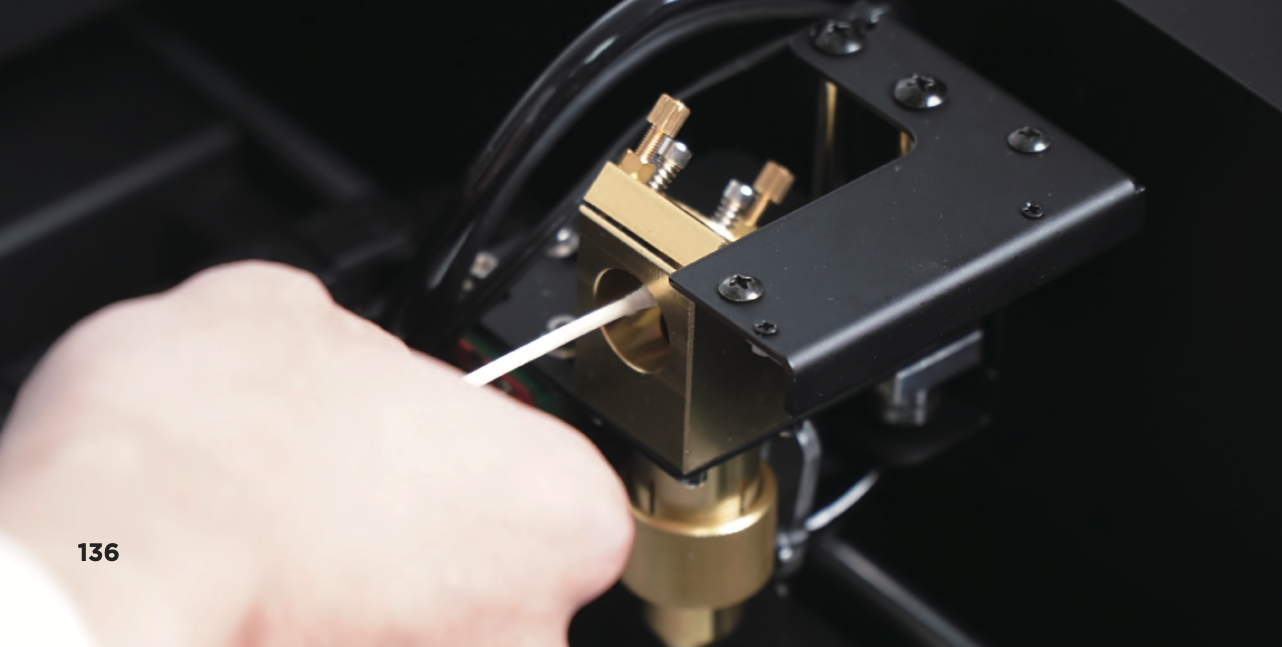

4. Reinigen des dritten Reflexionsspiegels: Der dritte Reflexionsspiegel befindet sich in der goldenen dreieckigen Spiegelhalterung, die sich auf der X-Achsen-Linearschiene befindet. ___2021-08-30___12.03.12.png

5. Reinigen der Fokuslinse: Die Fokuslinse befindet sich unter dem dritten Reflexionsspiegel im Laserkopf.

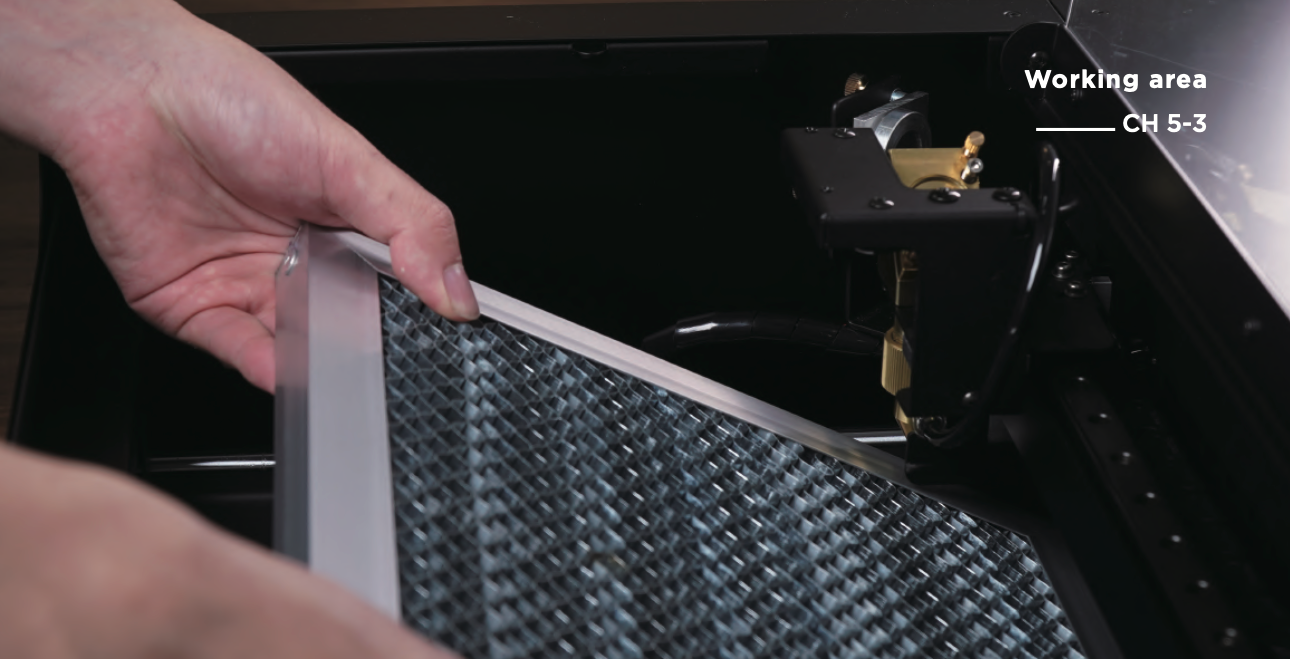

a. Entfernen Sie den Wabenrost >

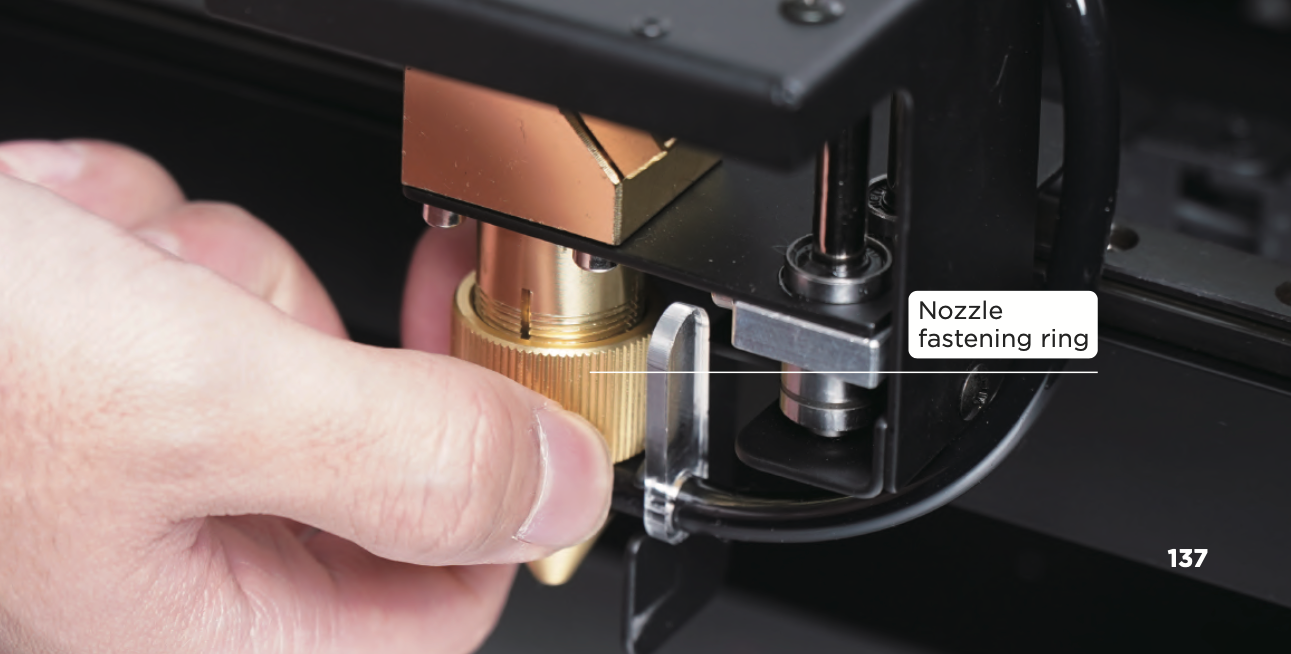

b. Schrauben Sie den Düsenbefestigungsring im Uhrzeigersinn ab >

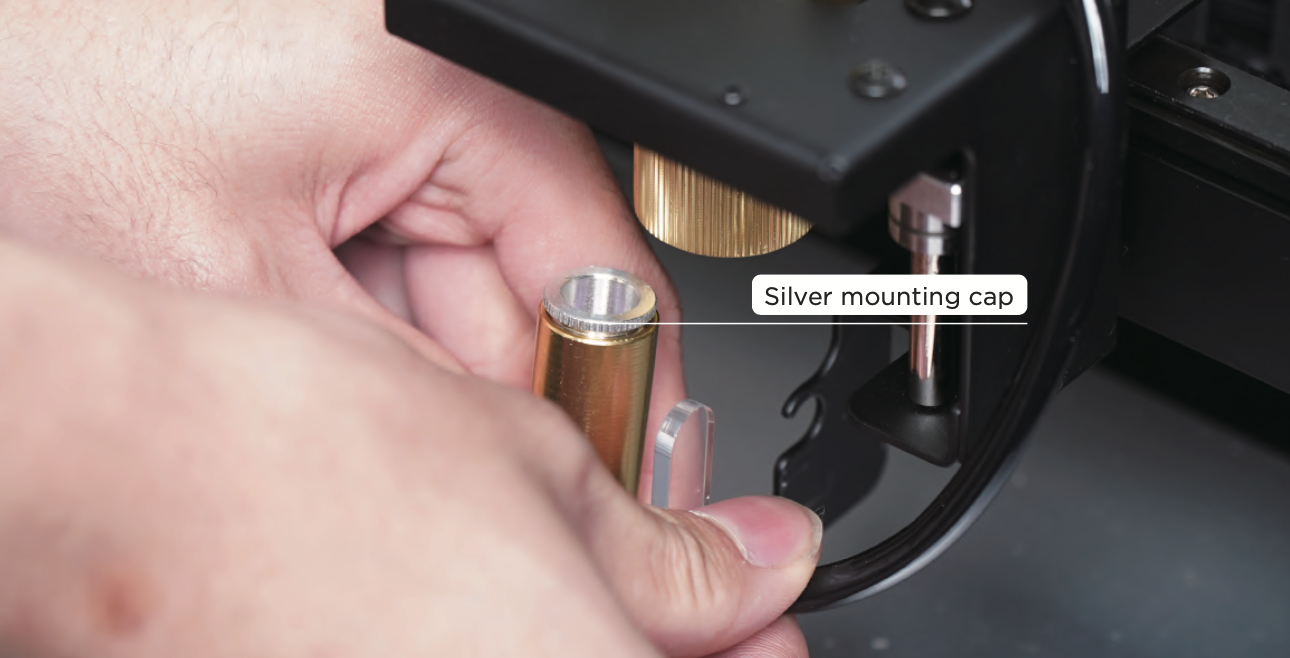

c. Entfernen Sie den Laserkopf und drehen Sie die silberne Montageklappe gegen den Uhrzeigersinn (verwenden Sie bei Bedarf eine Spitzzange) >

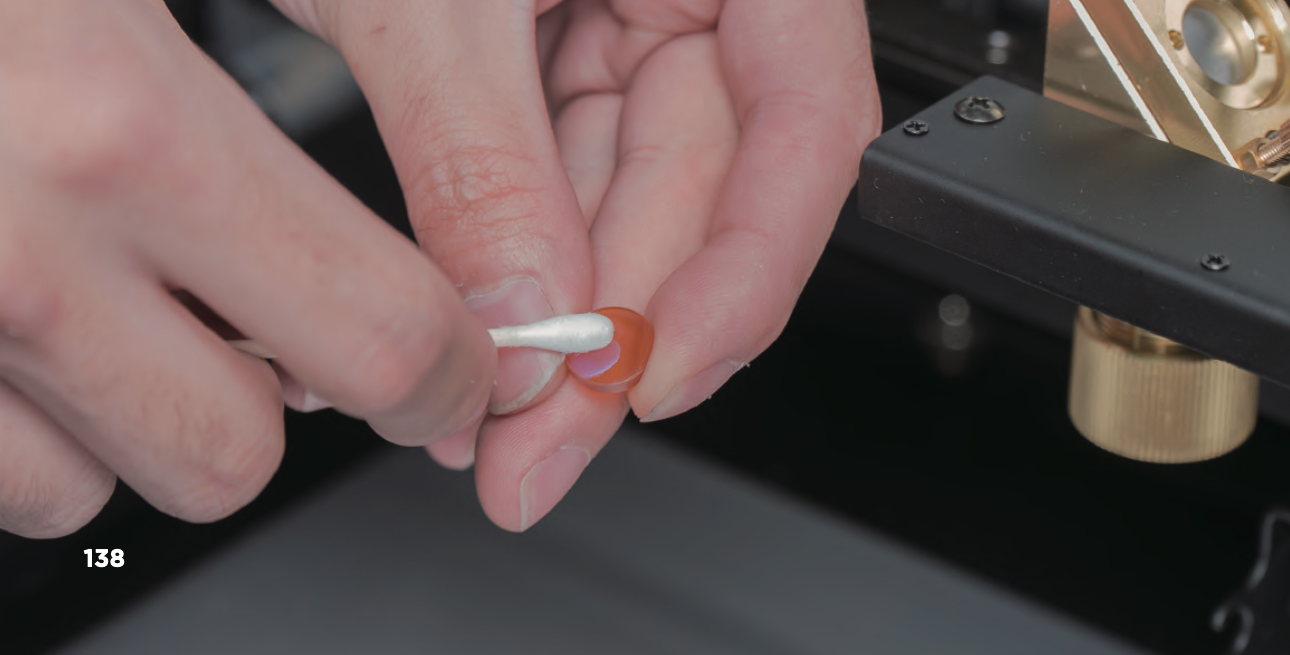

d. Nehmen Sie die Fokuslinse heraus und reinigen Sie sie dann.

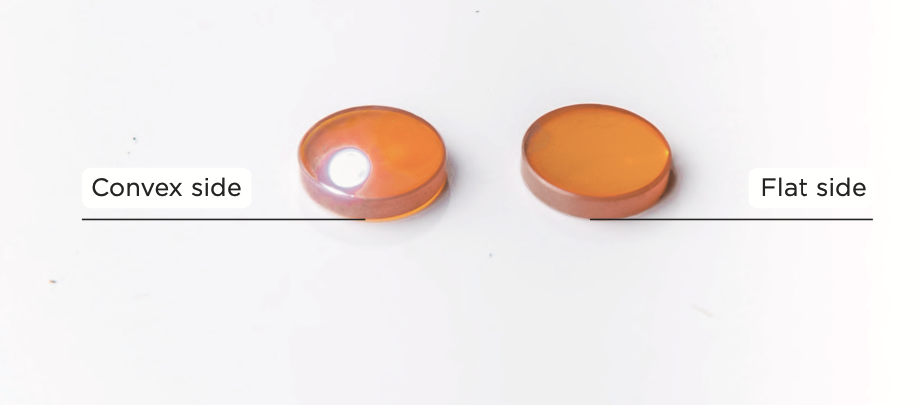

6. Setzen Sie die Fokuslinse wieder ein: Die Linse hat eine Ausrichtung, die konvexe Seite zeigt nach oben, die flache Seite nach unten.
(Halten Sie die Fokuslinse am Rand in der Hand und schauen Sie in Richtung der Fokuslinse. Auf der konvexen Seite können Sie sich selbst sehen, auf der flachen Seite nicht.)
