4-3 Erweiterte Optische Wegjustierung

1｜Doppelseitiges Klebeband
2｜Doppelkopfschlüssel
3｜Zange

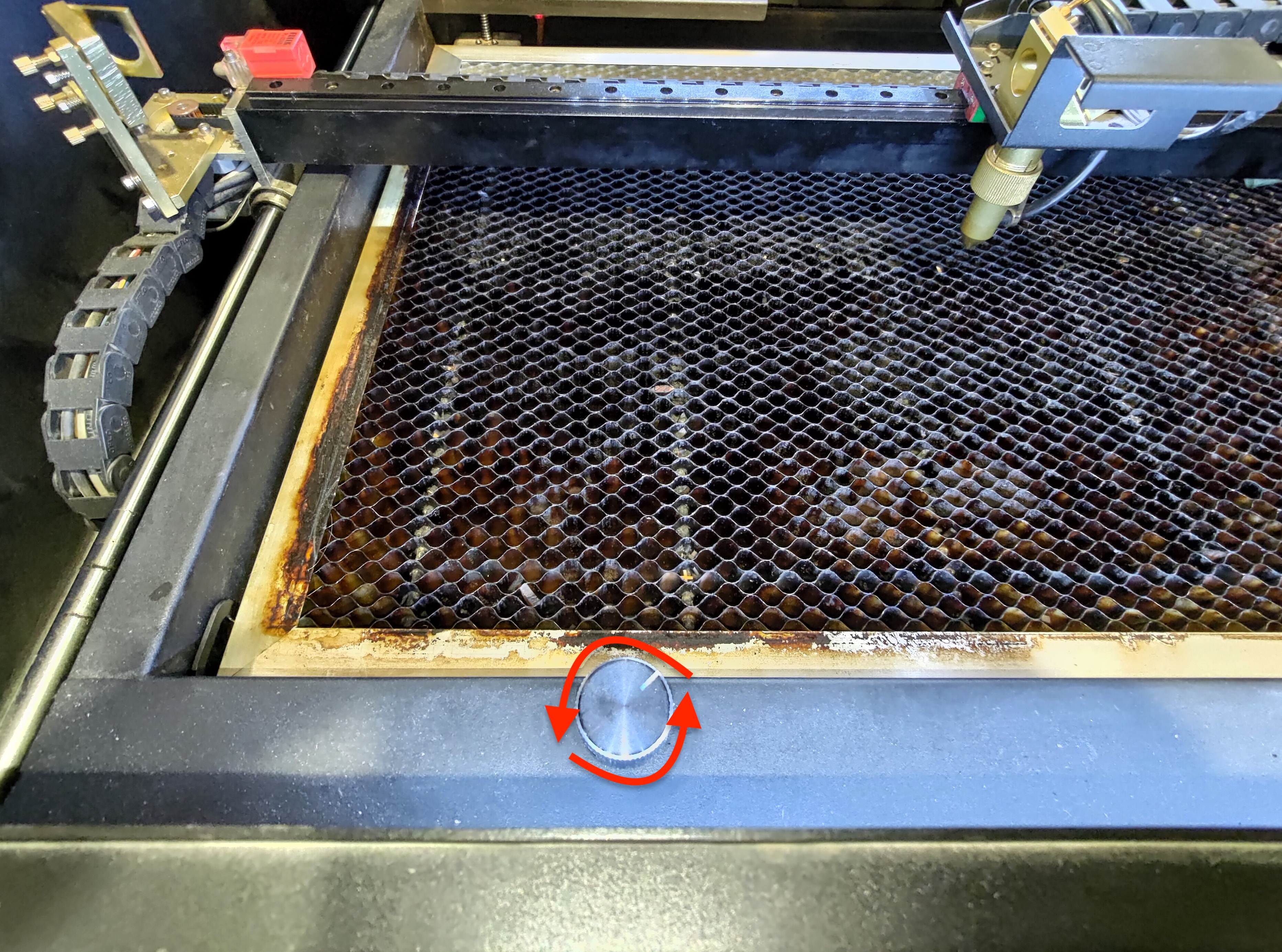

Schritt 2 - Absenken des Betts:
Senken Sie das Bett durch Drehen des Knopfes nach unten ab gegen den Uhrzeigersinn.

Schritt 3 - Demontage der Düse und der Fokuslinse:

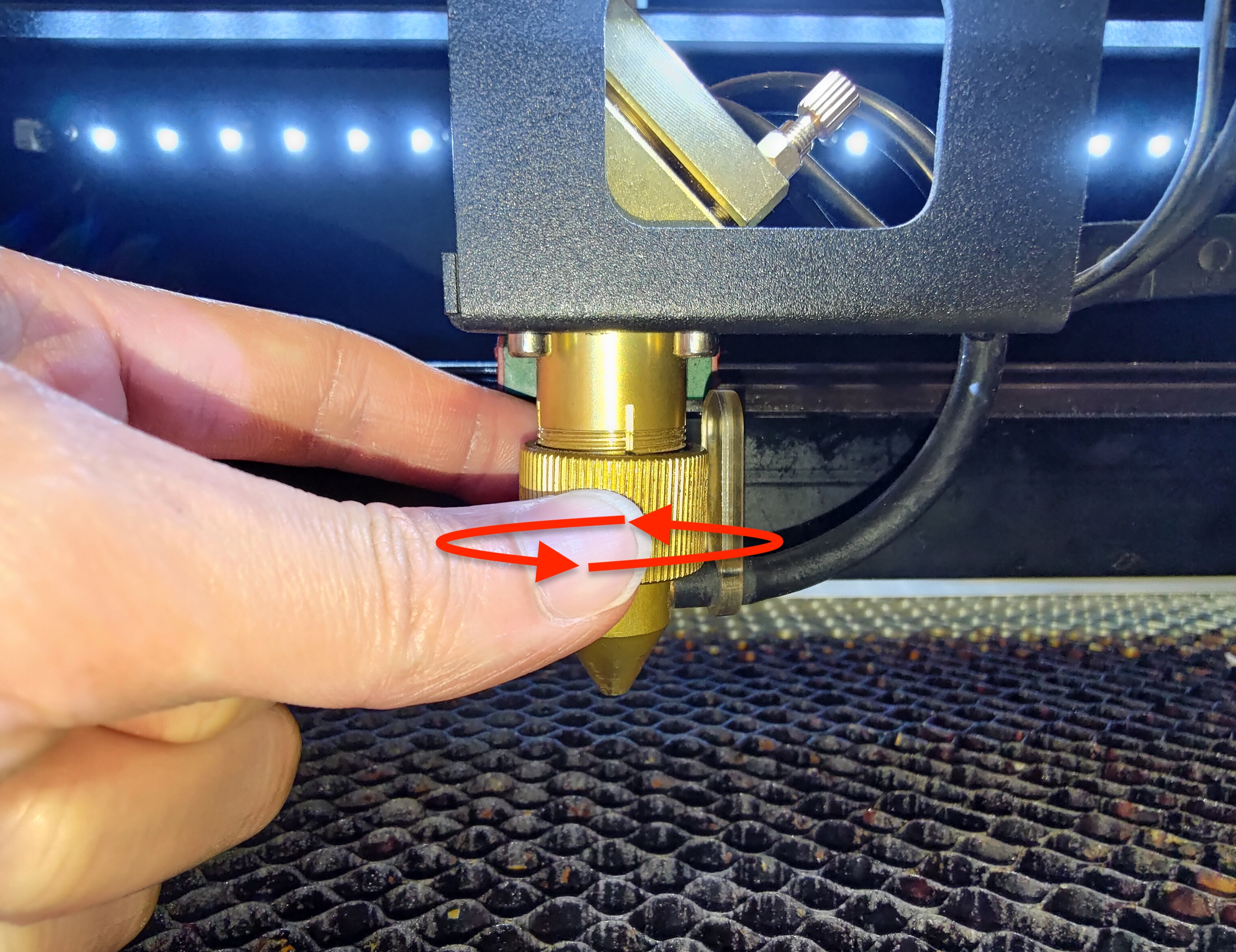

Der Ring muss gehen im Uhrzeigersinn um gelöst zu werden.

Nach dem Lösen des Rings kann die Düse von der Laserkopfbaugruppe abgenommen werden.

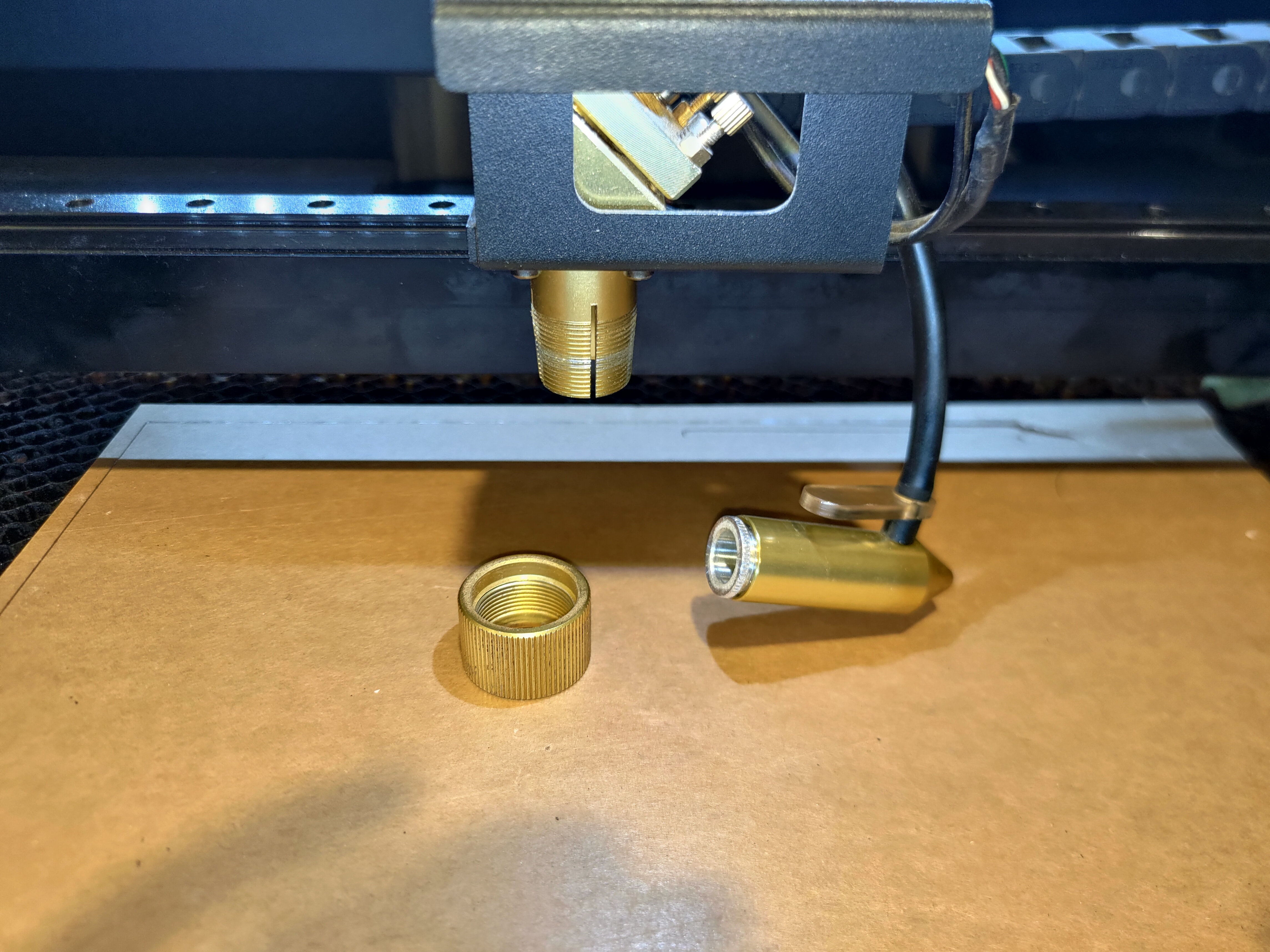

Es gibt die Düse und den Ring. Bitte bewahren Sie den Ring sicher auf und Lassen Sie den Schlauch angeschlossen.

Schritt 4 - Legen Sie die Düse beiseite:
Legen Sie die Düse mit dem Schlauch über oder hinter die Kunststoffkette, falls sie vom Laserstrahl getroffen wird, während Sie Impulse erzeugen.

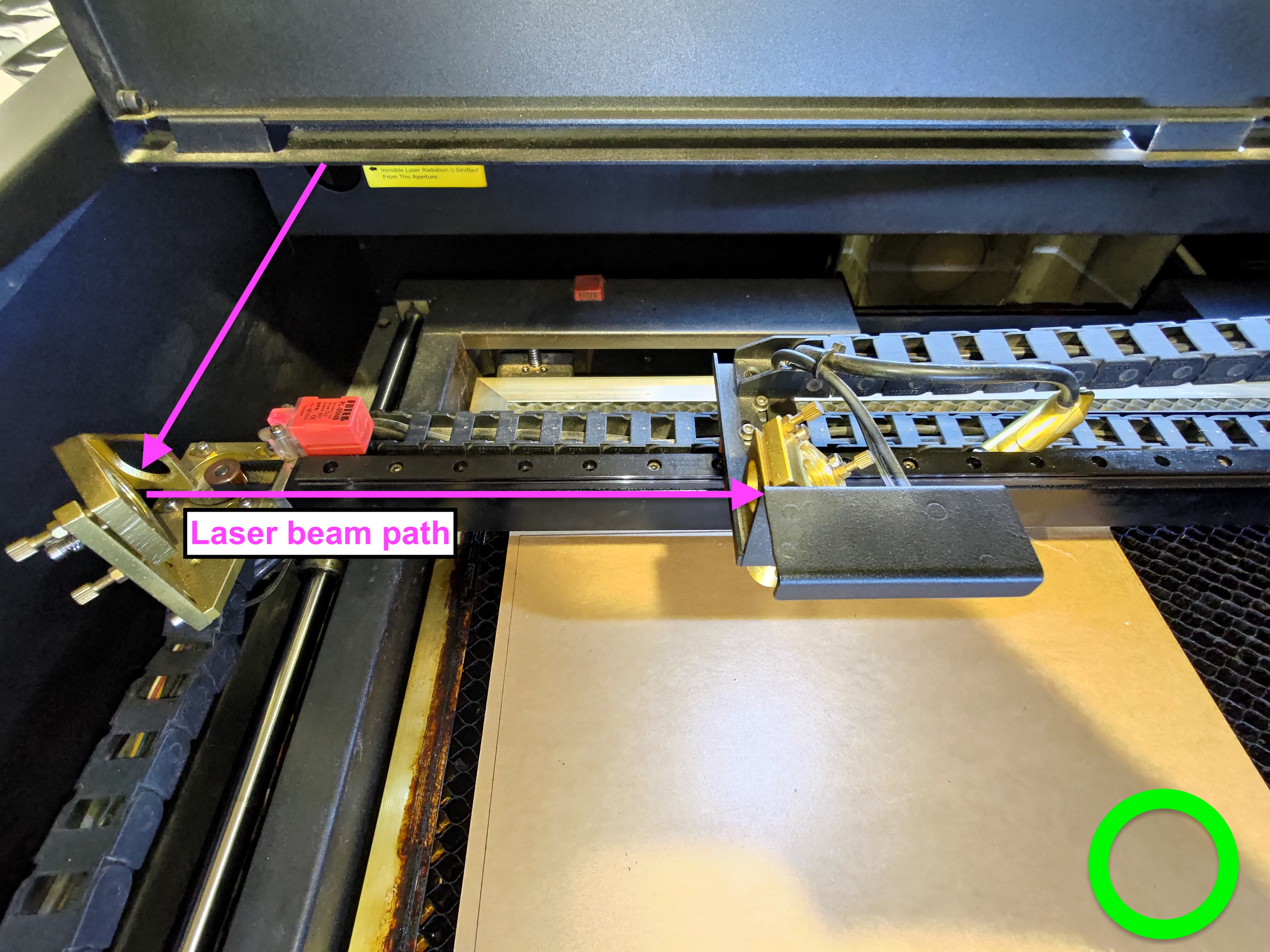

Gute Position:

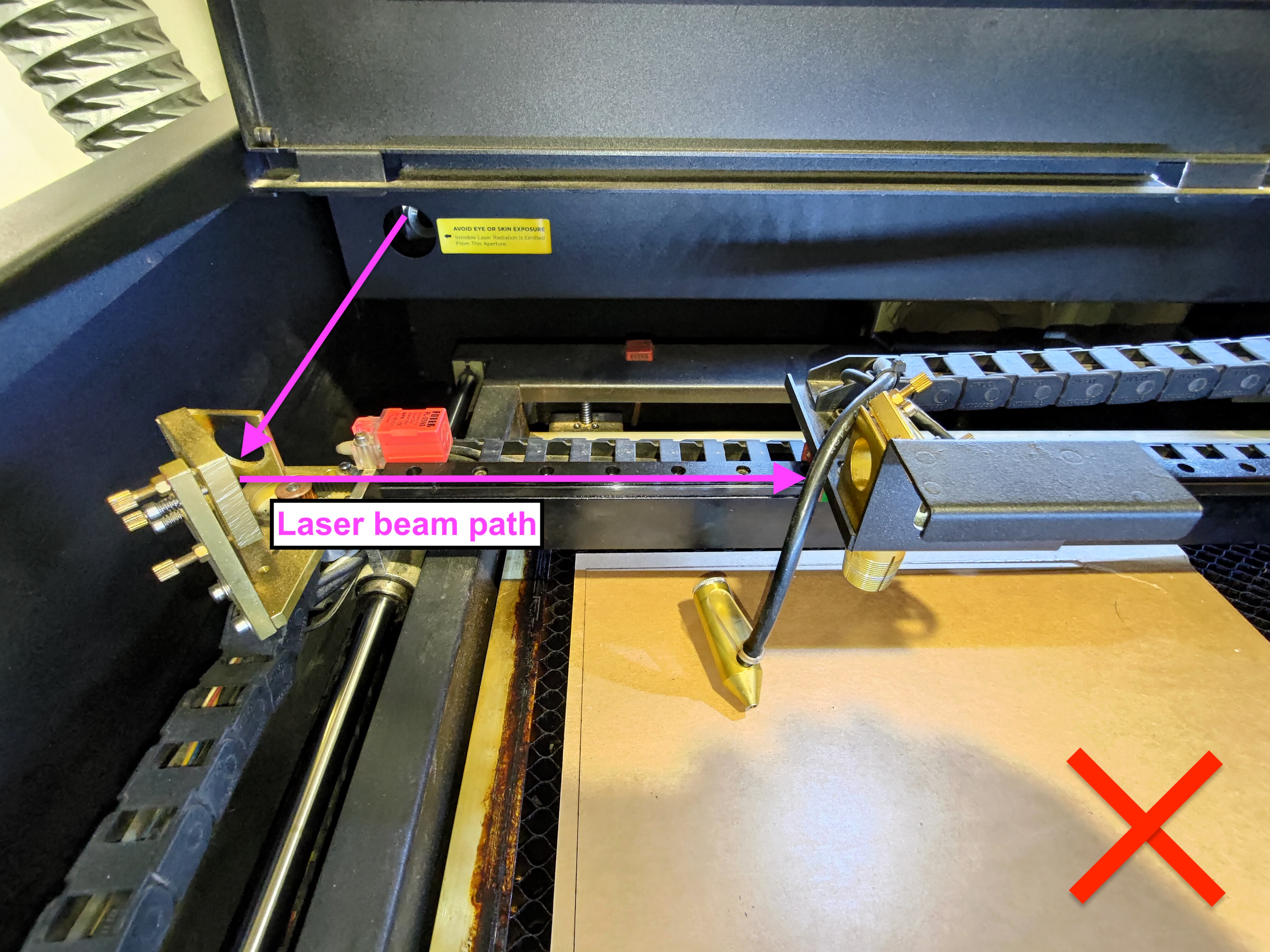

Schlechte Position:

Schritt 5 - Zurücksetzen des vertikalen Pfads (Z-Achse) vom 3. Spiegel:
Verwenden Sie den Doppelkopfschlüssel und die Zange, um die 3 Muttern am 3. Spiegel zu lösen.

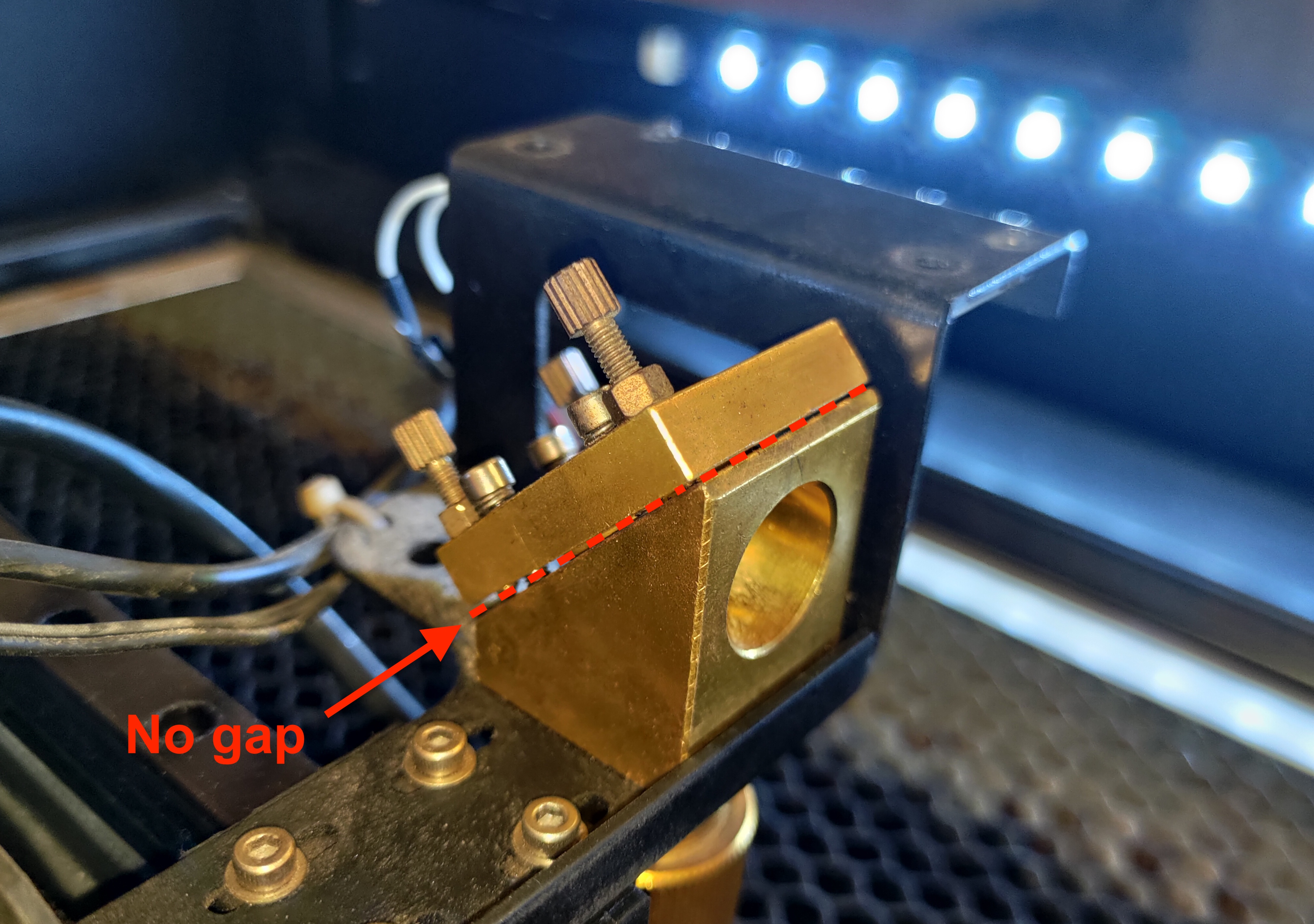

Drehen Sie diese drei Schrauben gegen den Uhrzeigersinn bis kein Spalt mehr zwischen dem Spiegelhalter und dem Sitz vorhanden ist oder lösen Sie die Schrauben vollständig, nehmen Sie sie jedoch nicht heraus.

Wenn kein Spalt mehr zwischen ihnen vorhanden ist, zeigt dies an, dass der vertikale Pfad zurückgesetzt wurde.

Schritt 6 - Klebeband anbringen und Impulse erzeugen:

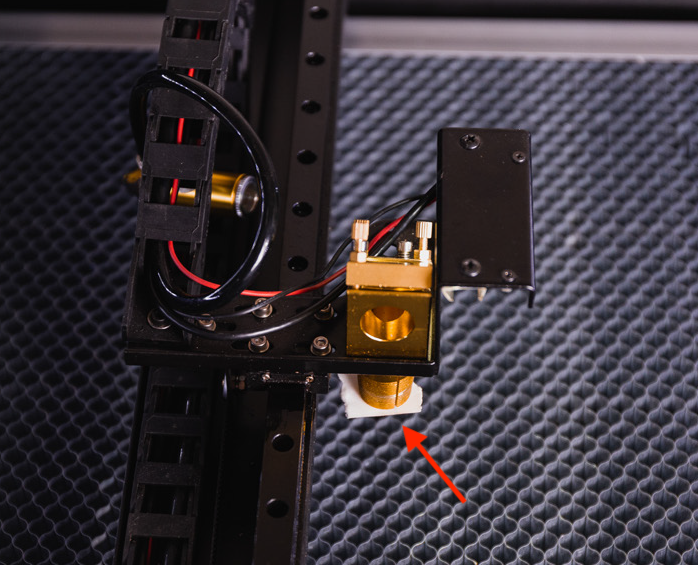

Platzieren Sie ein Stück einlagiges doppelseitiges Klebeband unter dem Laserkopf und drücken Sie es gegen den Eingang, um eine Druckmarkierung zu erzeugen.

Bewegen Sie den Laserkopf in die Mitte des Bettes und erzeugen Sie 3 Impulse.
(Gehen Sie zu Wartung >> Drücken Sie "Motor" >> Bewegen Sie den Kopf manuell >> Schließen Sie den Deckel >> Erzeugen Sie 3 Impulse)

Schritt 7 - Bestimmen der Position des vertikalen Punktes:
Entfernen Sie das Klebeband und bestimmen Sie die Position des Punktes.
Es gibt nur drei mögliche Positionen: Mitte, links und rechts.

1. Mittelposition:

Wenn sich Ihr Punkt wie auf dem obigen Foto in der Mitte befindet, zeigt dies an, dass Ihr vertikaler Pfad gut ist und Sie zu Schritt 8 übergehen können.

2. Linke Position:

Wenn sich Ihr Punkt wie auf dem obigen Foto links befindet, zeigt dies an, dass Ihr vertikaler Pfad angepasst werden muss.

Wie man anpasst:
Bitte drehen Sie jede Schraube im Uhrzeigersinn, um den Halter anzuheben und einen Spalt dazwischen zu bilden, und Ihr Punkt sollte sich nach rechts bewegen.

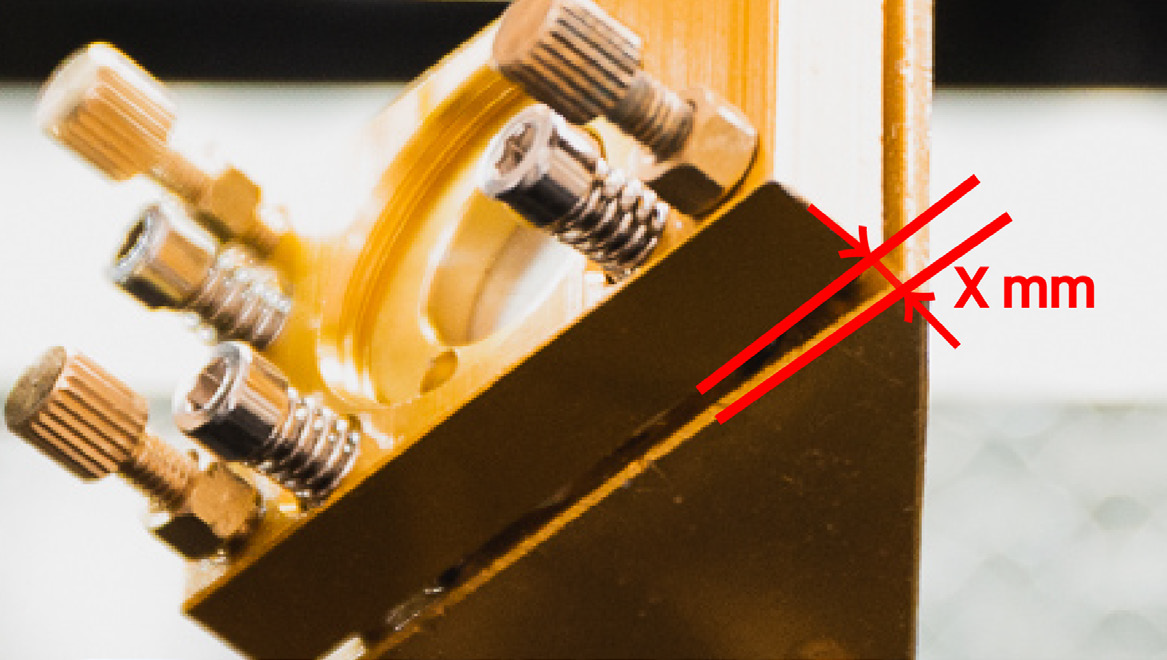

Der Abstand:

Nachdem Sie die Schrauben gedreht haben, bringen Sie ein weiteres Klebeband an und überprüfen Sie erneut die neue Position Ihres Punktes, bis der Punkt in der Mitte ist und Sie zum nächsten Schritt übergehen können.

3. Rechte Position:

Wenn sich Ihr Punkt wie auf dem obigen Foto rechts befindet, bedeutet dies, dass der Ausgabewinkel Ihres Laserröhrchens zu niedrig ist und eine Einstellung nicht möglich ist. Bitte stoppen Sie hier und wenden Sie sich an Ihren lokalen Händler, um weitere Unterstützung zu erhalten.

Schritt 8 - Ziehen Sie alle Muttern am 3. Spiegel fest:
Ziehen Sie nach der Einstellung alle Muttern fest, um die Position zu fixieren.

Schritt 9 - Installieren Sieieren Sie die Düse erneut:

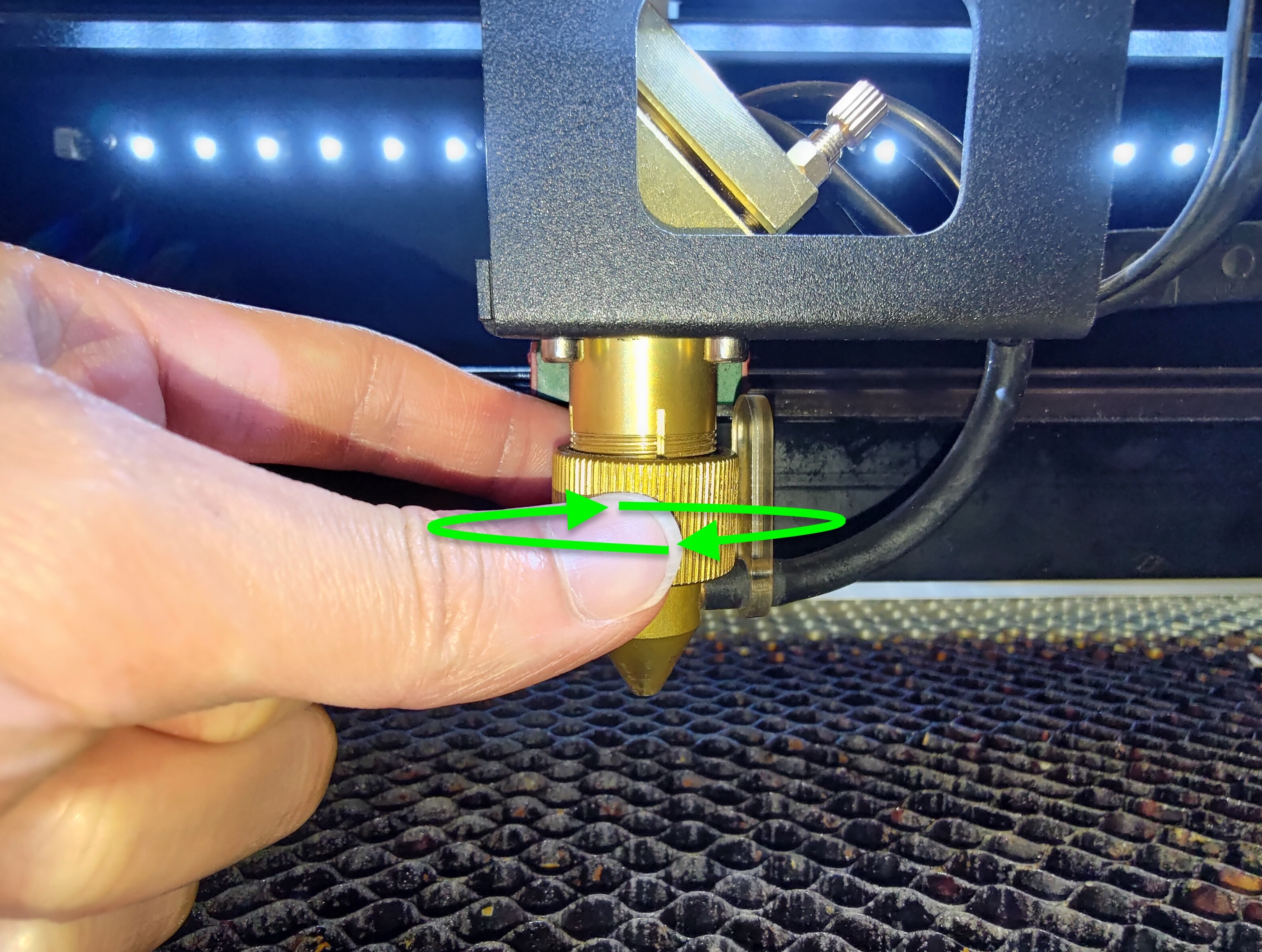

Installieren Sie zuerst den Ring und setzen Sie die Düse ein, indem Sie sie nach oben drücken. Ziehen Sie den Ring fest, indem Sie den Ring drehen gegen den Uhrzeigersinn.

Schritt 10 - Kehren Sie zum Standard-OPA-Prozess zurück:

Bitte beachten Sie, dass diese Anleitung nicht den Abschluss Ihres OPA bedeutet.
Um mit dem OPA-Prozess fortzufahren, kehren Sie bitte zu Schritt 9 des Standard-OPA-Prozesses zurück.
Den Link zum Standard-OPA-Prozess finden Sie hier: 5-1 Optische Wegjustierung
