4-2 Justierung der Laserkopfverschiebung

Ziel: Der Punkt auf dem Metallring soll auf der vertikalen Mittellinie des Rings liegen. Der Punkt muss über dem Mittelpunkt des Rings liegen.

Anleitung:
1. Bewegen Sie den Laserkopf manuell in die Mitte des Arbeitsbereichs. Schließen Sie die Tür und drücken Sie "Laserpuls".
2. Prüfen Sie, ob der Punkt auf der vertikalen Mittellinie des Rings gelandet ist. Wenn ja, fahren Sie mit Schritt 6 fort.
3. Lösen Sie die 4 Innensechskantschrauben mit einem 2,5-mm-Inbusschlüssel.
4. Bewegen Sie den Laserkopf in Bezug auf die Schiene nach vorne oder hinten. Ziehen Sie dann die 4 Schrauben wieder fest.
5. Drücken Sie "Laserpuls" und prüfen Sie, ob der Punkt auf der vertikalen Mittellinie des Rings gelandet ist. Wenn nicht, wiederholen Sie bitte die Einstellung von 3 & 4.
6. Prüfen Sie, ob der Punkt mit der horizontalen Mittellinie des Rings überlappt oder darüber liegt. Wenn ja, fahren Sie mit "Einstellung des dritten Spiegels" fort.

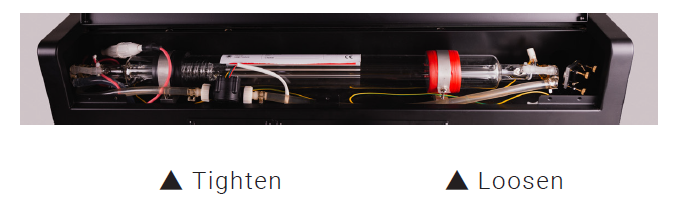

7. Wenn die Höhe unterhalb der Mittellinie liegt, stellen Sie die Schrauben der Laserrohrhalterung ein. Lösen Sie die Halterung auf der Laserstrahlausgangsseite und ziehen Sie die andere Seite fest.

Überprüfen Sie, ob der Laserpunkt mit der Mittellinie übereinstimmt oder darüber liegt. Bei häufiger Justierung der Laserrohrhalterung müssen möglicherweise der erste und zweite Spiegel nachjustiert werden.

Beschreibung:

Wenn bei der Ausrichtung des 2. und 3. optischen Weges der Punkt unterhalb der Mitte liegt, befolgen Sie bitte diese Anweisungen zur Justierung.

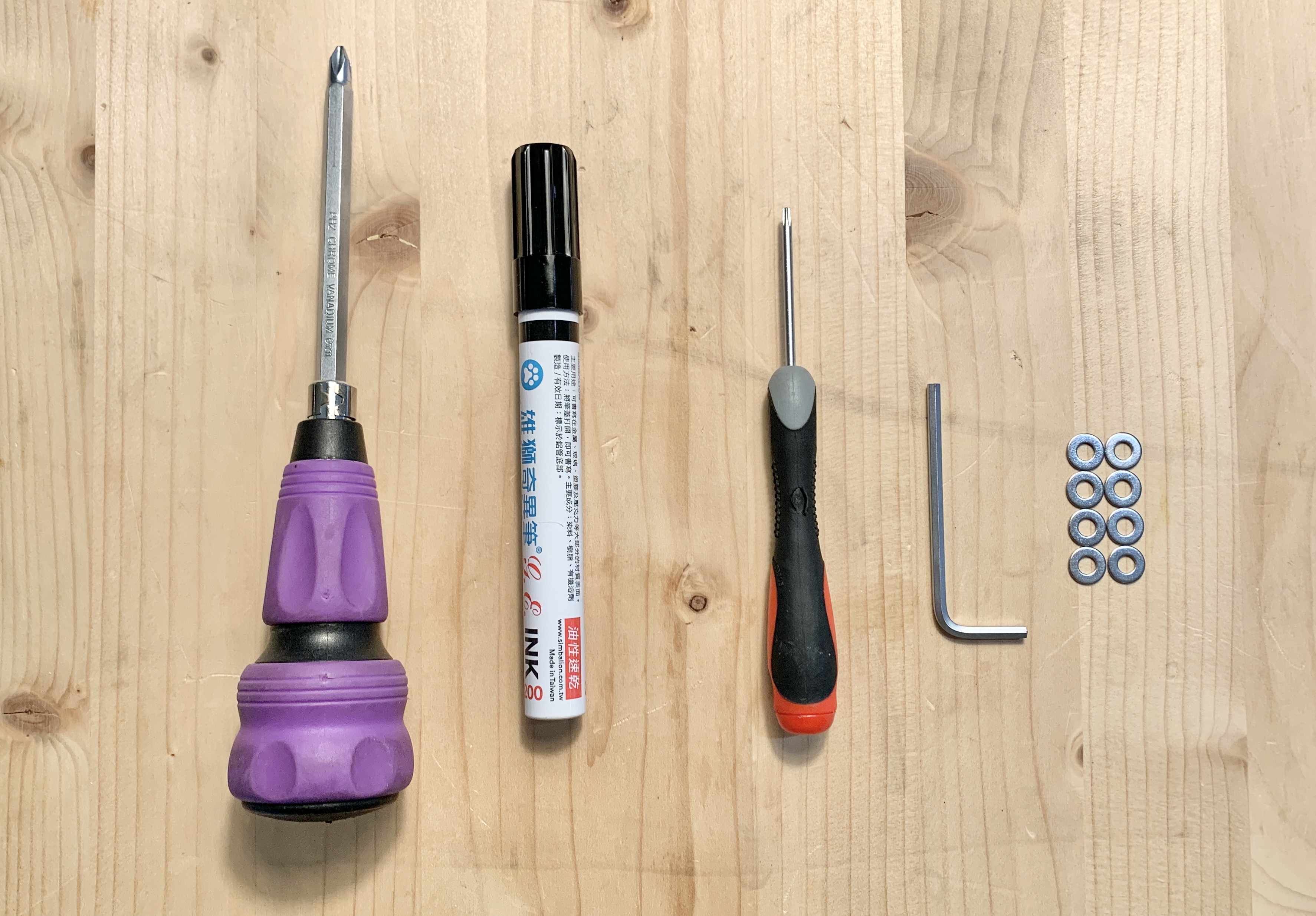

Benötigte Werkzeuge:

1. Kreuzschlitzschraubendreher
2. Permanentmarker
3. Torx T8-Schraubendreher
4. 3mm Inbusschlüssel
5. 8x M4 Unterlegscheiben

Schritt 1 - Schalten Sie das Gerät aus und entfernen Sie die Rückwand

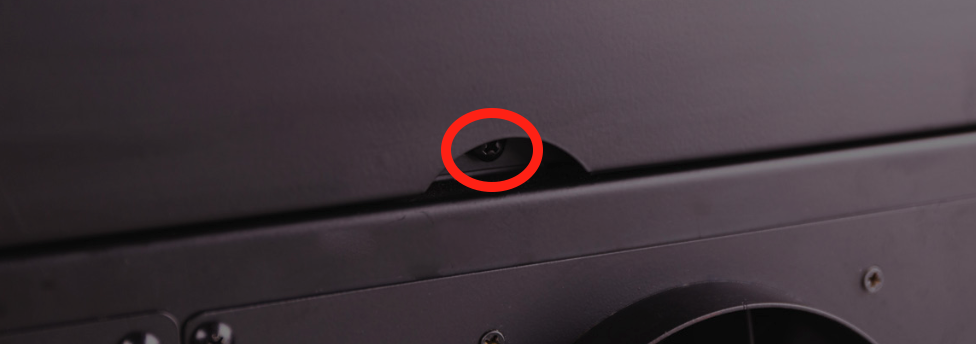

Lösen Sie die Schraube der Rückwand mit dem Kreuzschlitzschraubendreher.

Entfernen Sie die beiden Befestigungsschrauben der Rückwand und nehmen Sie diese ab.

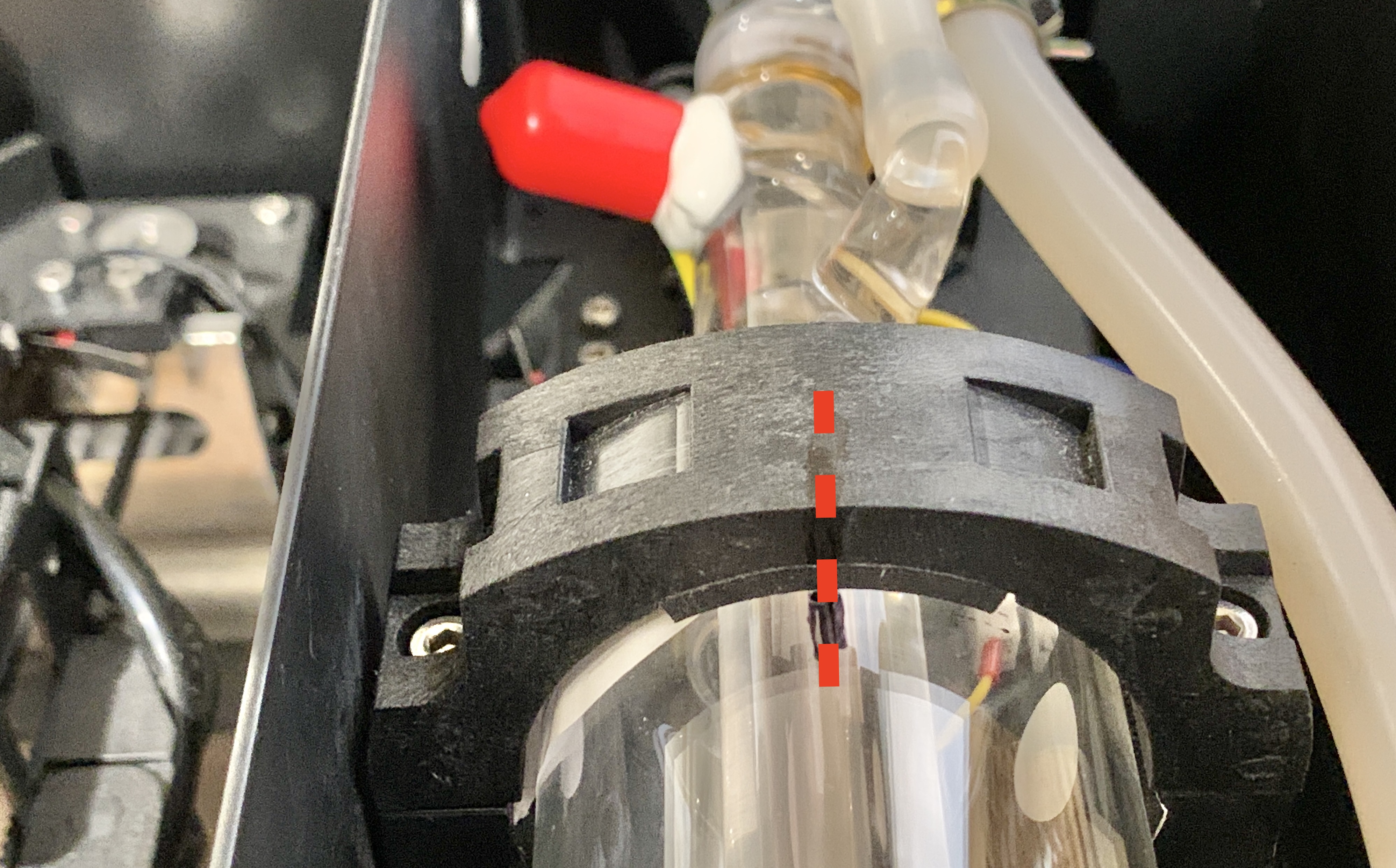

Schritt 2 - Markieren Sie das Laserrohr und die Rohrhalterung

Zeichnen Sie mit dem Permanentmarker eine Linie auf das Laserrohr und die Rohrhalterung, wie in der Abbildung unten gezeigt.

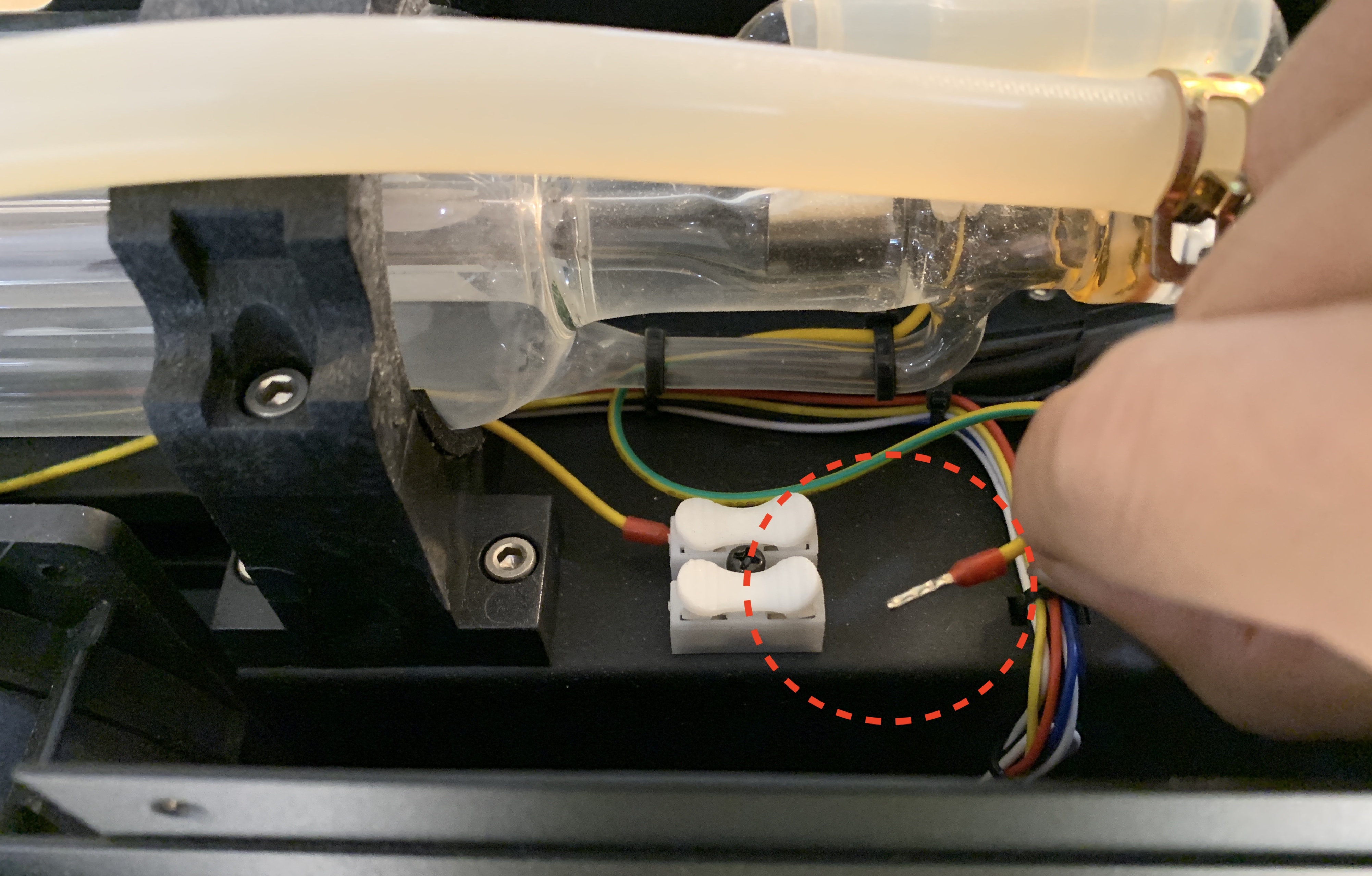

Schritt 3 - Entfernen Sie das Niederspannungskabel des Laserrohrs

Drücken Sie auf die weiße Klemme am Niederspannungsende, um das Niederspannungskabel zu lösen.

 Schritt 4 - Entfernen Sie die Laserrohrhalterung, um das Laserrohr auszubauen

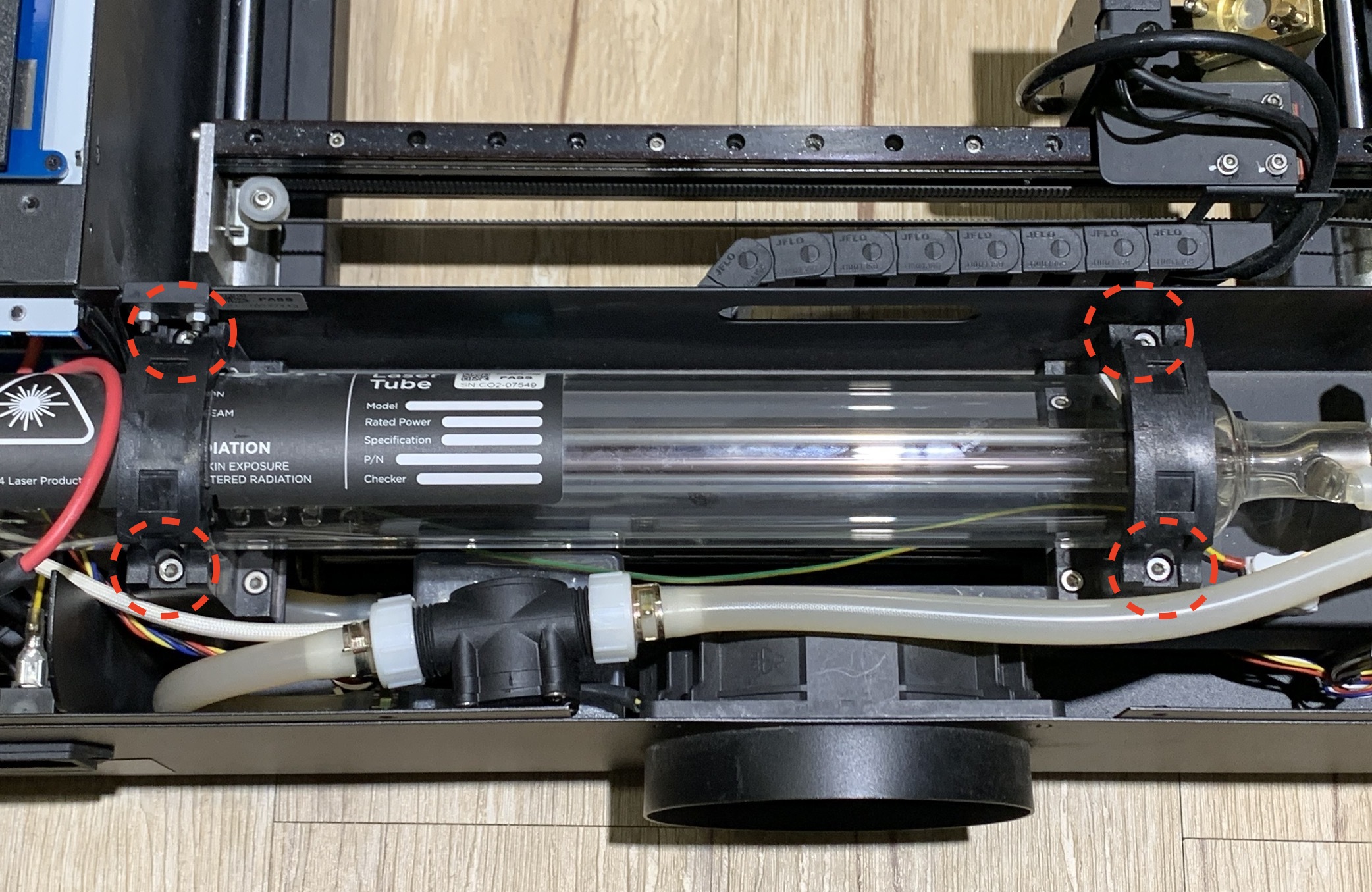

Lösen Sie die vier Schrauben an der Abdeckung der Laserrohrhalterung mit dem 3mm Inbusschlüssel.

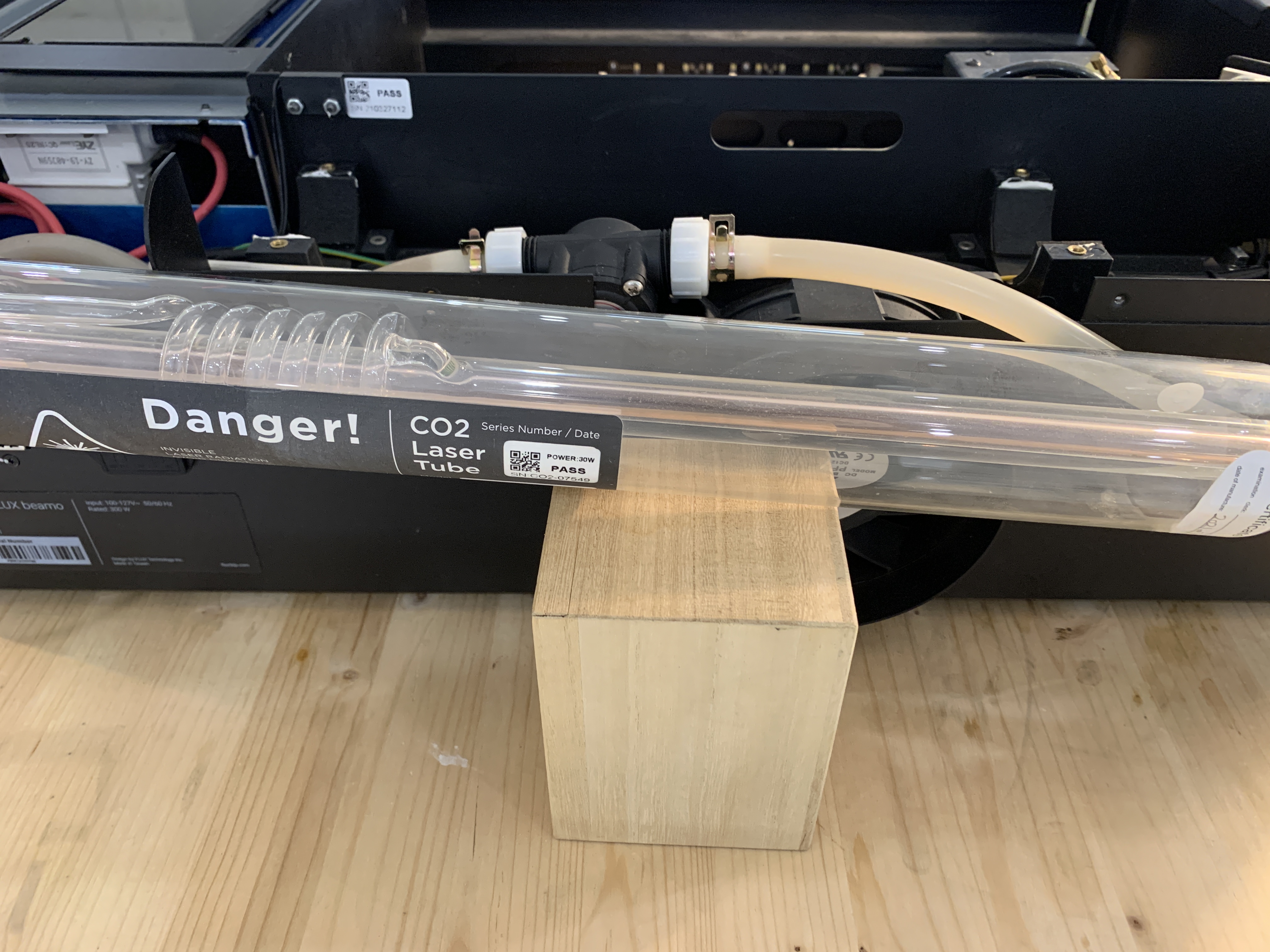

Entnehmen Sie das Laserrohr und legen Sie es auf eine geeignete Unterlage.

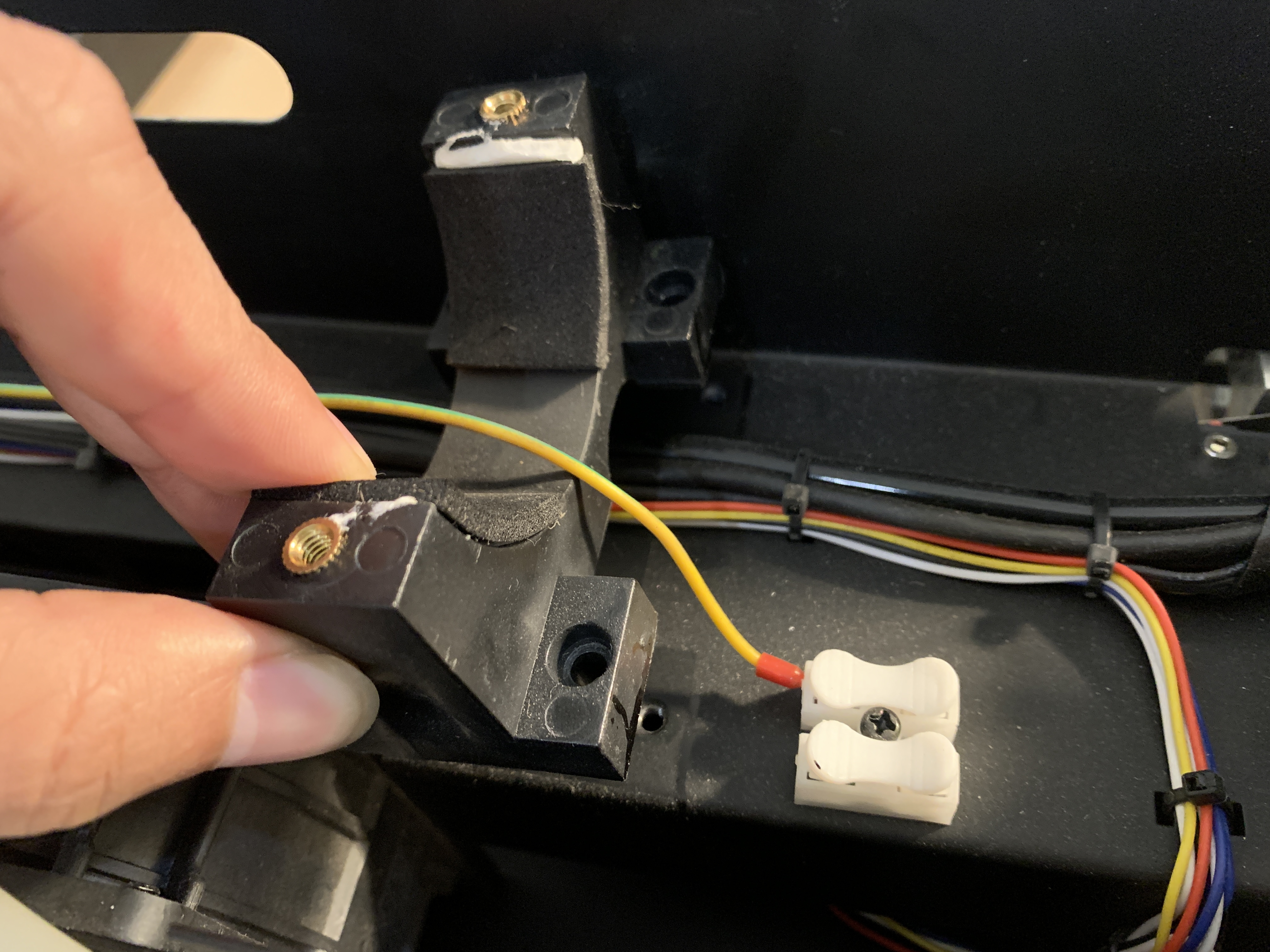

Schritt 5 - Entfernen Sie die Laserrohrhalterung am Niederspannungsende

Lösen Sie die vier Schrauben der Laserrohrhalterung mit dem 3mm Inbusschlüssel und entfernen Sie diese.

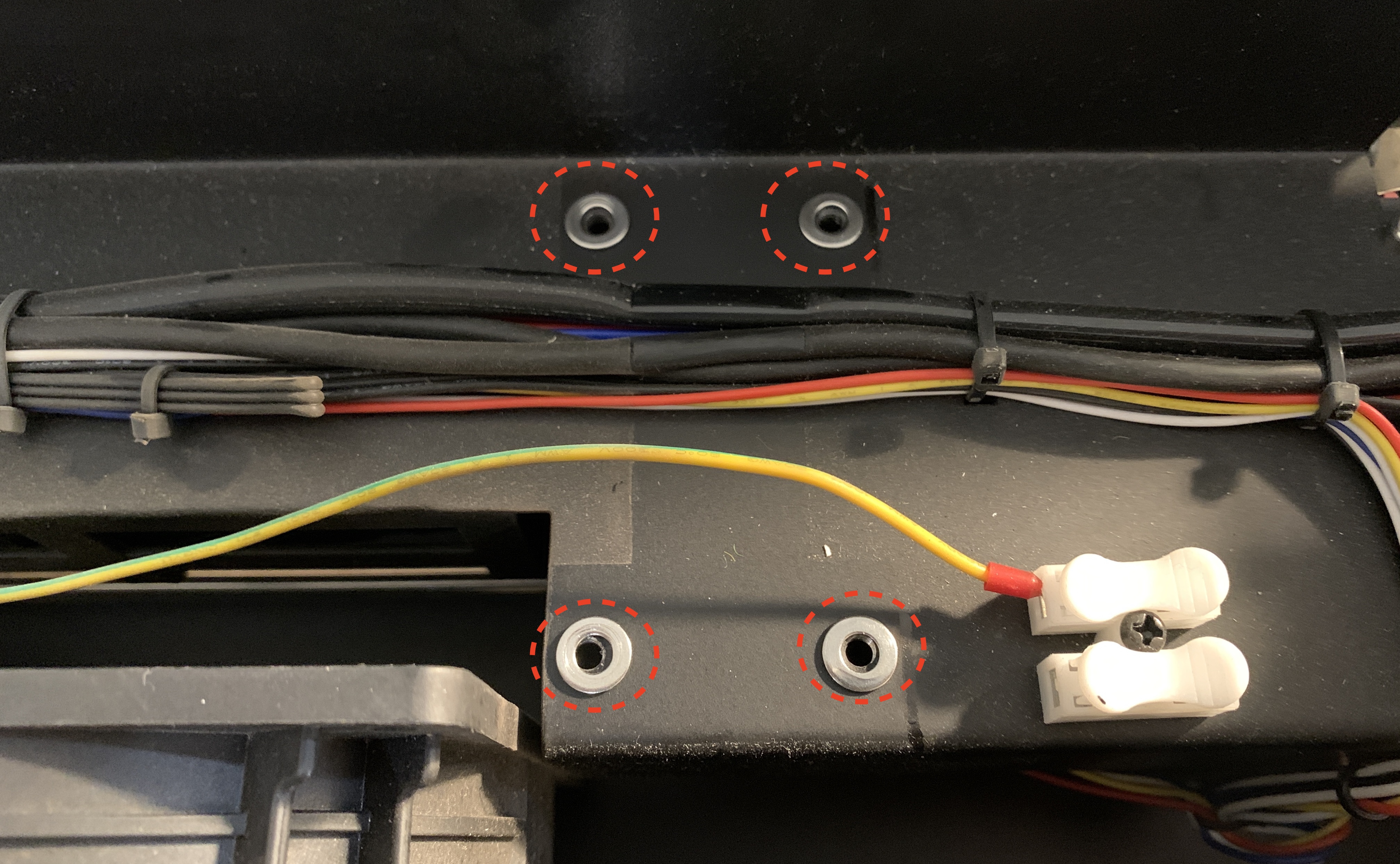

Schritt 6 - Unterlegscheiben platzieren

Platzieren Sie die acht Unterlegscheiben, jeweils zwei übereinander, über den Schraubenlöchern.

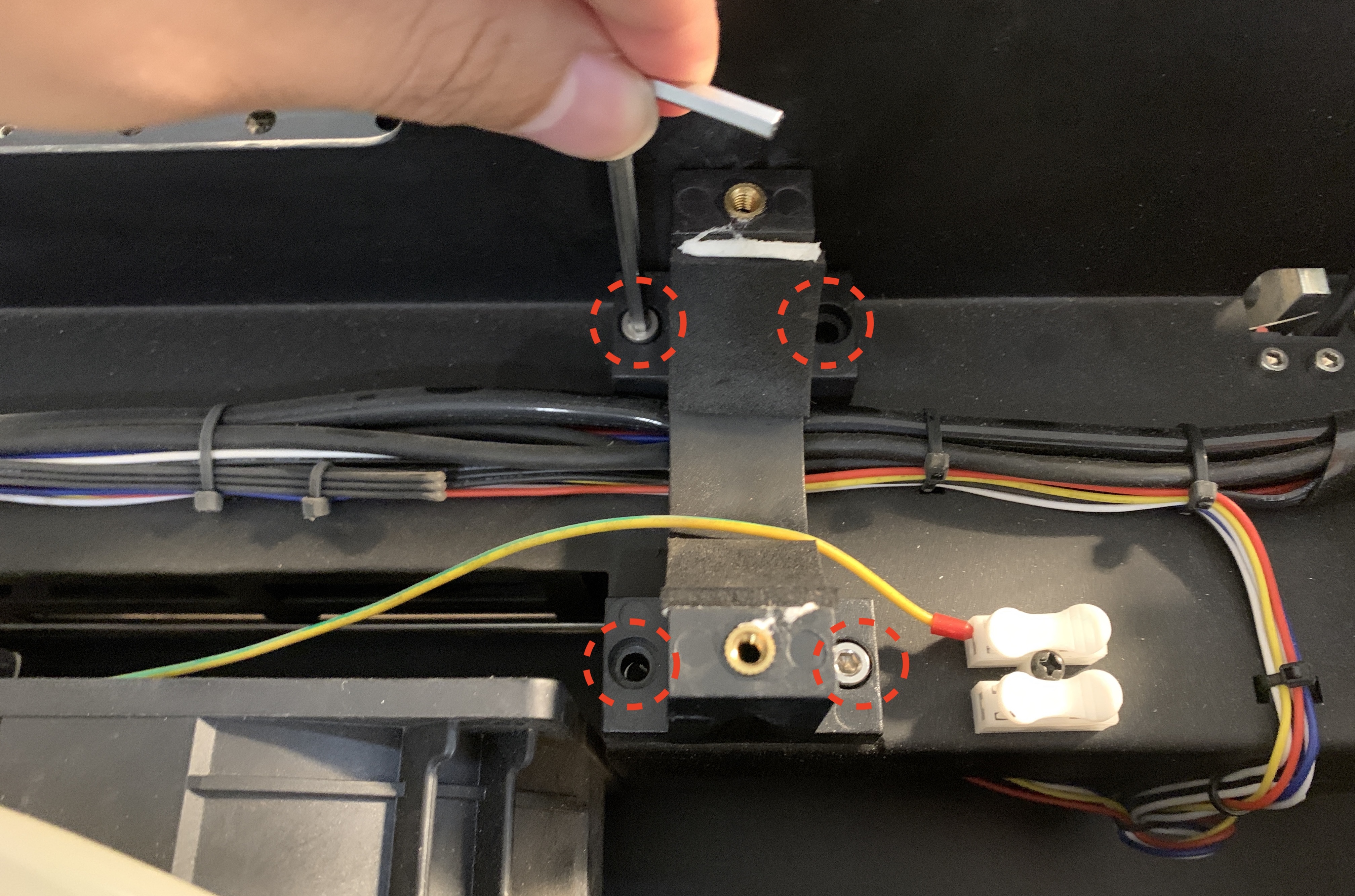

Schritt 7 - Laserröhrenhalterung montieren

Montieren Sie die Laserröhrenhalterung in der gleichen Ausrichtung und ziehen Sie die Schrauben mit dem 3-mm-Inbusschlüssel fest.

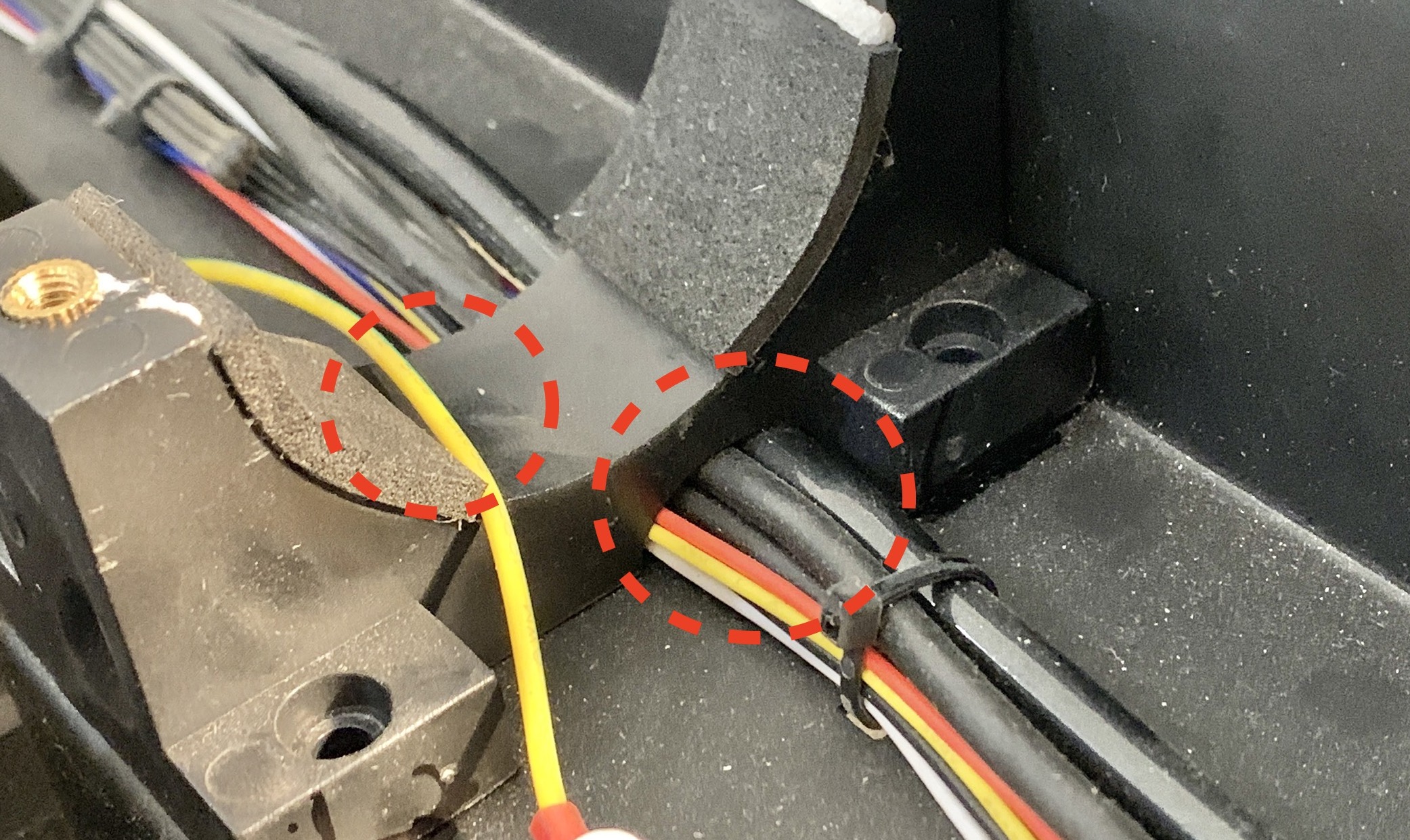

⚠︎ Achten Sie darauf, keine Kabel einzuklemmen.

Schritt 8 - Laserröhre einsetzen

Setzen Sie die Laserröhre ein und richten Sie sie an der Markierung aus.

Verwenden Sie den 3-mm-Inbusschlüssel, um die vier Schrauben der Laserröhrenhalterabdeckung festzuziehen.

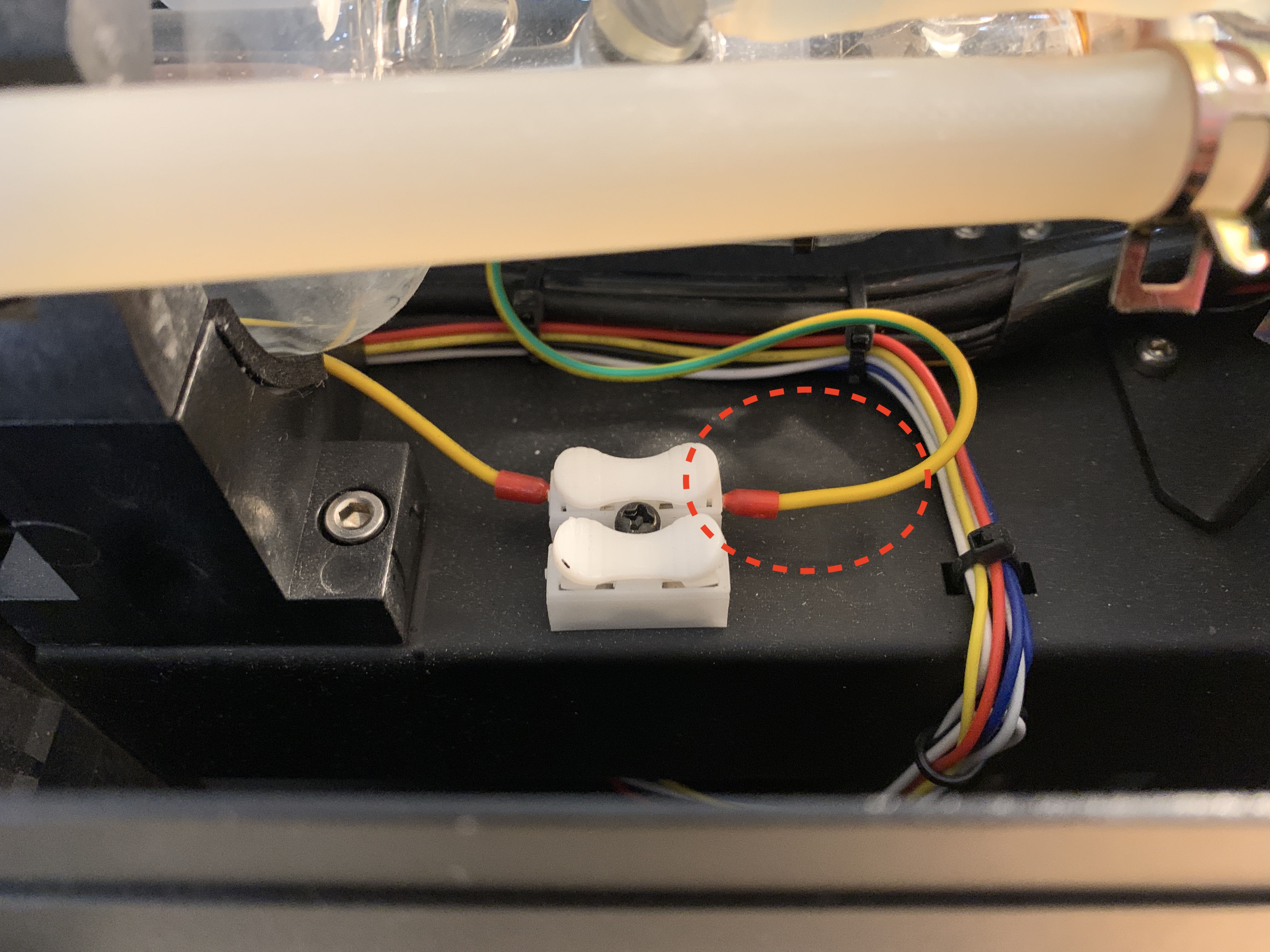

Schritt 9 - Niederspannungskabel der Laserröhre anschließen

Schritt 10 - Rückwand montieren

Schrauben Sie die beiden Schrauben ein, mit denen die Rückwand befestigt wird.

Verwenden Sie den Kreuzschlitzschraubendreher, um die Rückwand festzuschrauben.

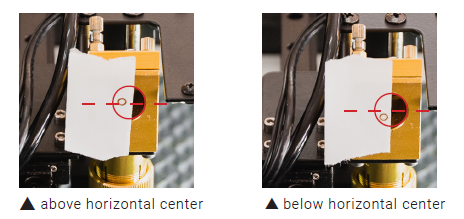

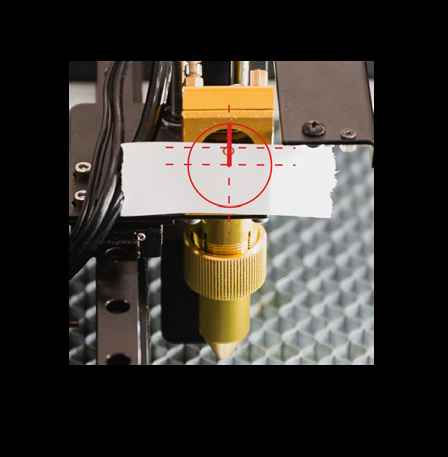

Schritt 11 - Gerät einschalten und Laserpunkt des dritten Spiegels überprüfen

Überprüfen Sie, ob sich der Laserpunkt auf oder über der horizontalen Mittellinie befindet.

Ermitteln Sie Ihr Ergebnis und die nächste erforderliche Aktion:

• Wenn der Laserpunkt über der horizontalen Mittellinie liegt >> Fahren Sie fort mit 4-1 Justierung des optischen Pfads
• Wenn der Laserpunkt immer noch unter der horizontalen Mittellinie liegt >> Gehen Sie zurück zu Schritt 1 und fügen Sie weitere Unterlegscheiben hinzu in Schritt 6.
• Wenn sich der Punkt in der horizontalen Mitte befindet >> Problem gelöst
