Der optische Weg sollte jeden Monat überprüft und bei Bedarf neu ausgerichtet werden.
Anzeichen für einen falsch ausgerichteten optischen Weg:
- Mit der Standard-Leistungsrate und -Geschwindigkeit in Beam Studio können die Materialien nicht durchgeschnitten werden.
- Schlechte Gravurergebnisse, bei denen die Gravurmuster in einem bestimmten Bereich heller oder tiefer als in anderen Bereichen sind oder in eine bestimmte Richtung heller oder tiefer werden.
- Der Schnittbereich auf dem Material ist nach dem Schneiden nicht vertikal.
Bitte befolgen Sie die folgenden Schritte, um Ihren optischen Weg zu überprüfen und gegebenenfalls neu auszurichten.
(Die meisten Fotos in diesem Inhalt stammen von HEXA, aber das Konzept, die Logik und die Methode zur Ausrichtung des optischen Weges sind für Beambox identisch.)
Schritt 1 - Werkzeugvorbereitung:

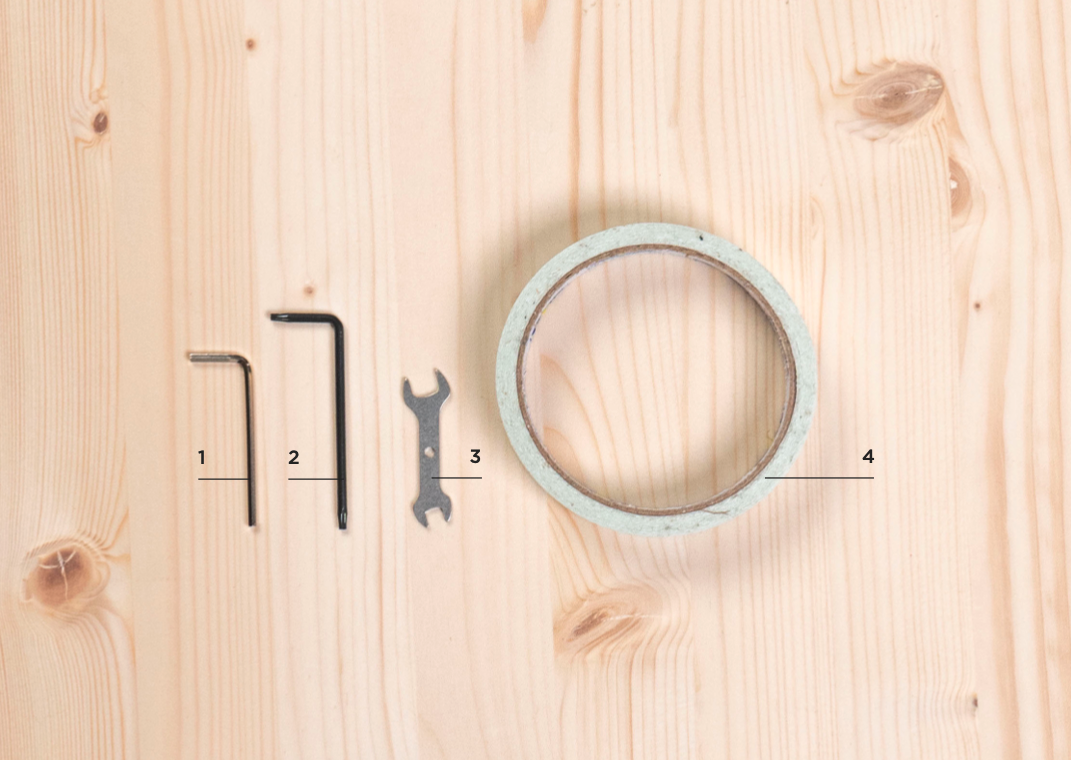

Im Zubehörkasten enthalten:
1｜2,5 mm Sechskantschlüssel
2｜Torx-Schraubendreher
3｜Doppelkopf-Schraubenschlüssel Schraubenschlüssel
4｜Doppelseitiges Klebeband

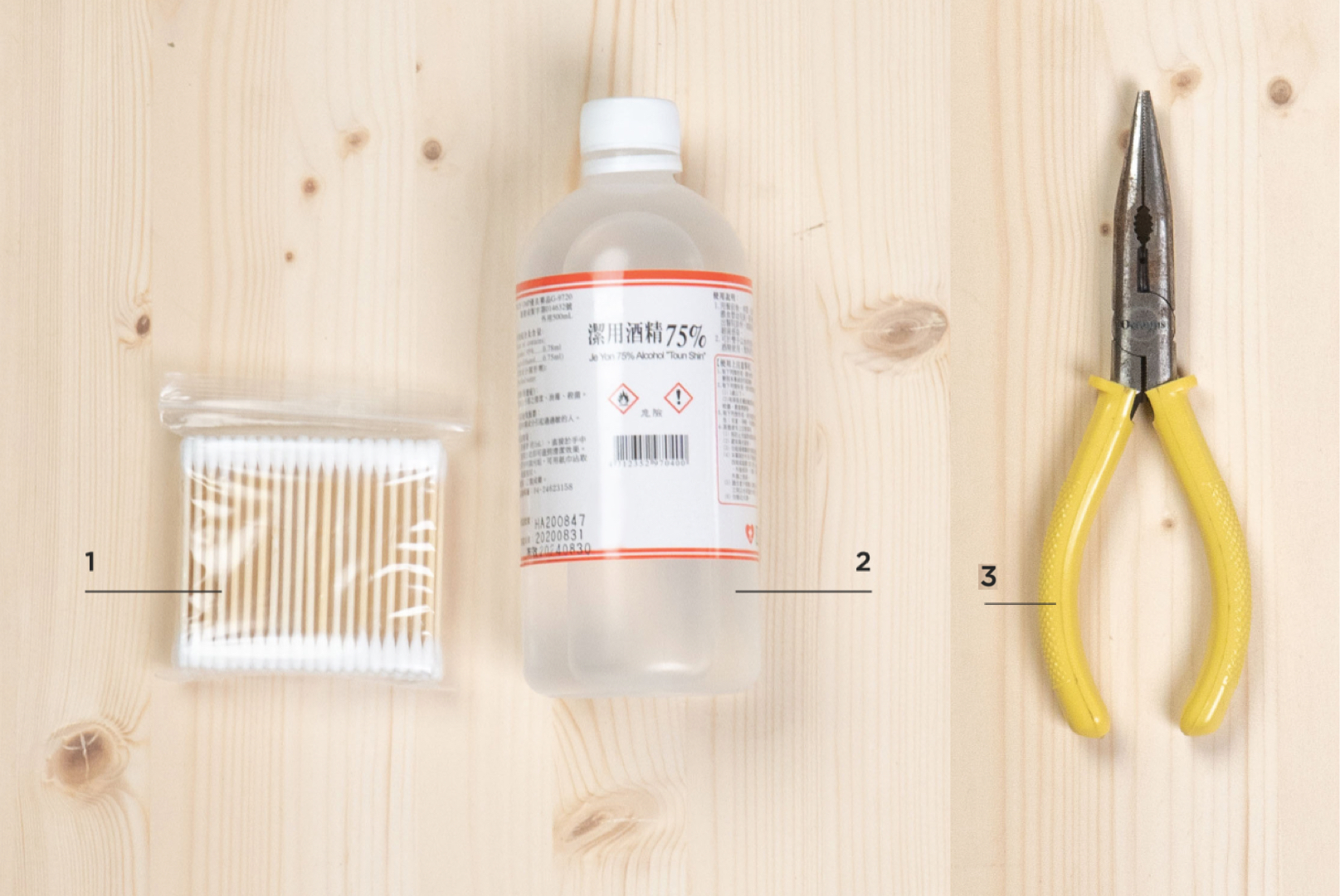

Selbst vorbereiten:
1｜Wattestäbchen
2｜Desinfektionsspray / Alkoholspray
3｜Zange
Schritt 2 - Lernen Sie, wie man einen Puls erzeugt:
A. Schalten Sie die Maschine ein.
B. Schließen Sie den Deckel.
C. Gehen Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrt-Prozess abgeschlossen ist.
D. Finden Sie die Puls-Taste.
E. Ein Druck = ein Puls, zwei Drücke = zwei Pulse, und so weiter.
#Bitte erzeugen Sie immer Pulse, wenn die Deckel geschlossen ist.

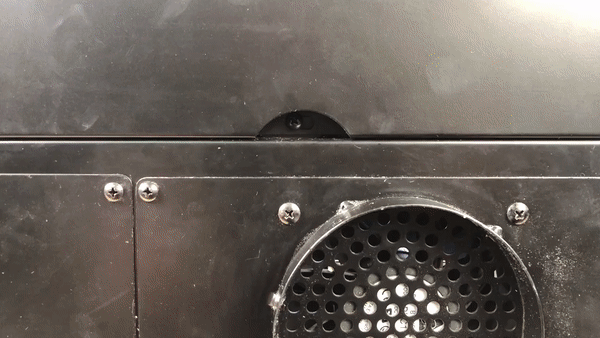

Schritt 3 - Öffnen Sie die hintere Abdeckung der Beambox:
Verwenden Sie den Kreuzschlitzschraubendreher, um die Schraube über dem Lüfter an der Rückseite der Maschine zu lösen. Danach kann die hintere Abdeckung geöffnet werden.

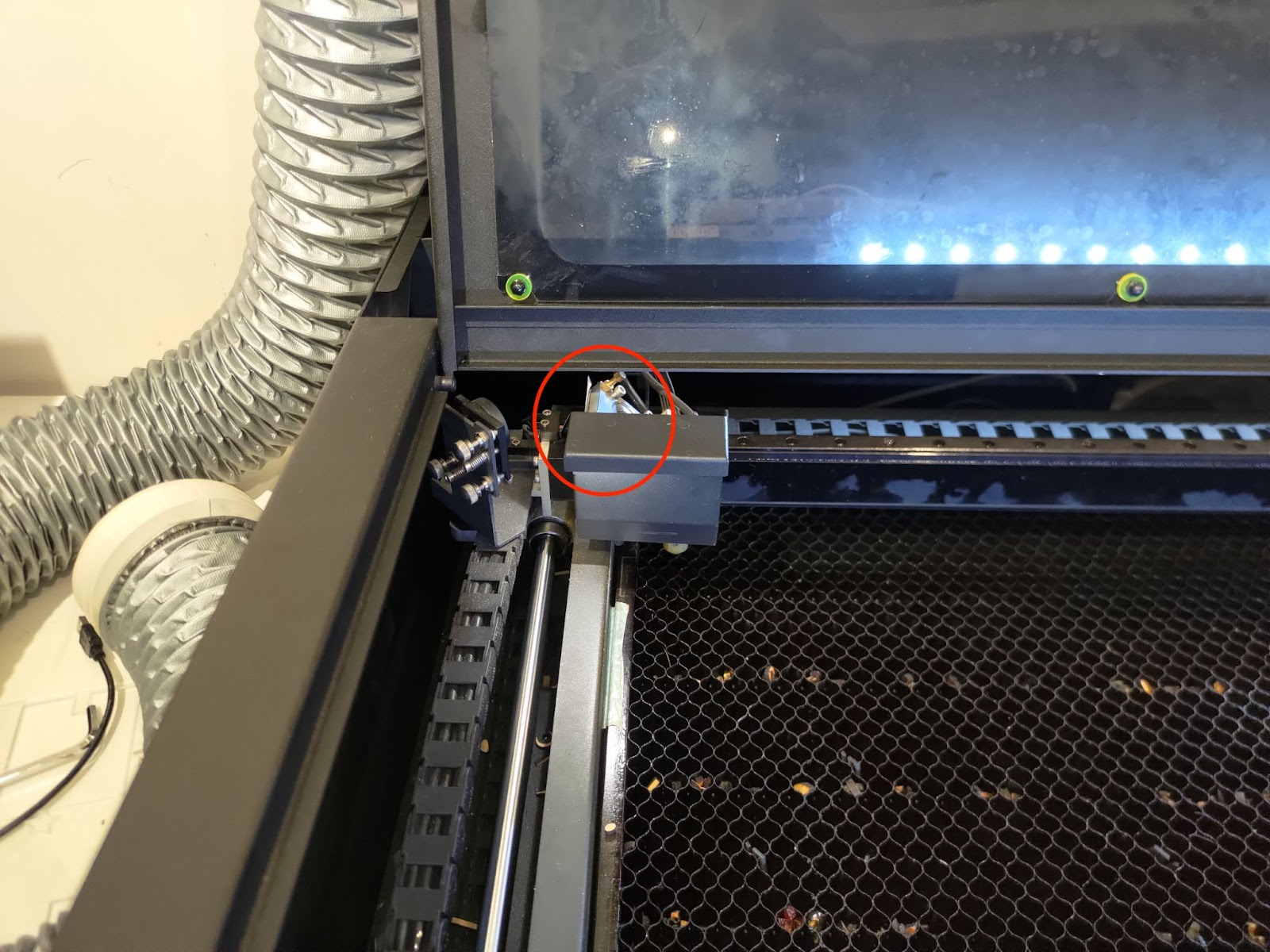

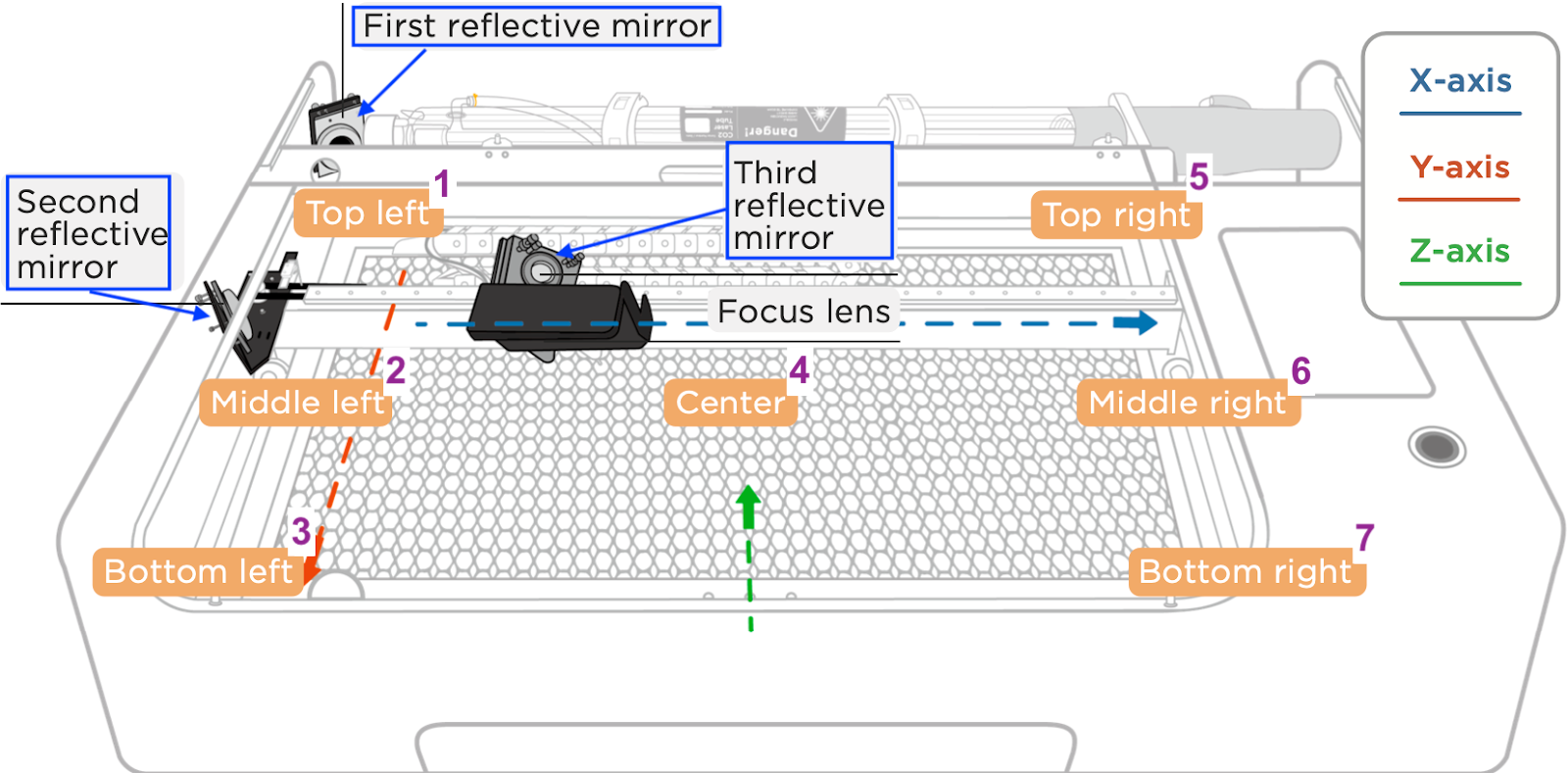

Schritt 4 - Machen Sie sich mit den Positionen vertraut
Bitte machen Sie sich mit den folgenden Positionen vertraut:
- Erster Umlenkspiegel
- Zweiter Umlenkspiegel
- Dritter Umlenkspiegel
- 7 Positionen des Bettes, zu denen der Laserkopf während der Überprüfung bewegt wird.
Schritt 5 - Reinigen Sie alle Spiegel und Fokuslinsen:
Bitte folgen Sie den Anweisungen im unten stehenden Link, um alle Spiegel und Linsen zu reinigen.
5-4 Reinigung von Spiegeln und Linsen
Schritt 6 - Überprüfen Sie den Laserpunkt auf dem 1. Spiegel:
Dieser Schritt dient dazu, zu überprüfen, ob die Laserröhre und die Maschine in gutem Zustand sind.
Schrittübersicht:

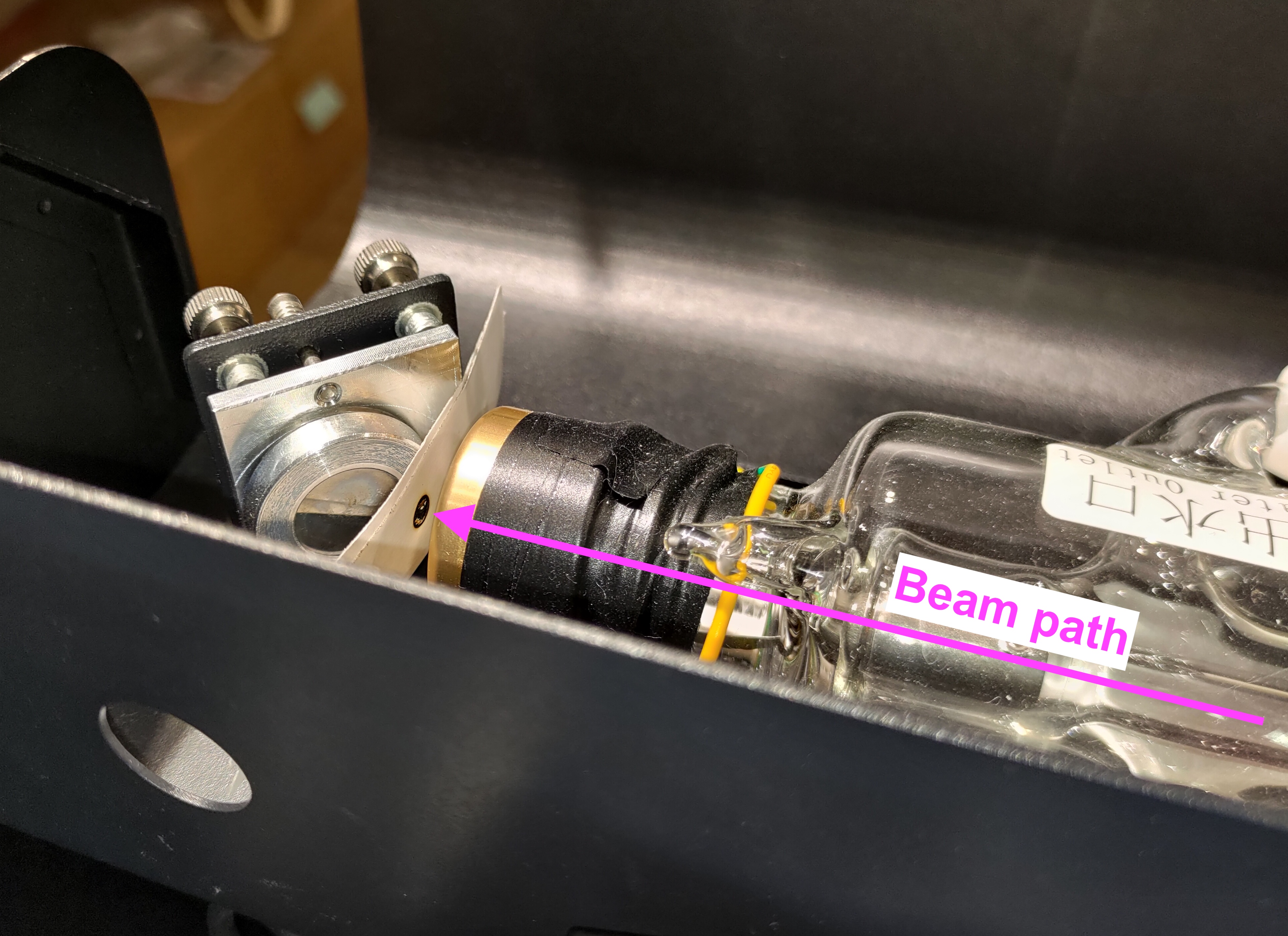

Schritt 6-1 - Klebeband anbringen und Pulse erzeugen:

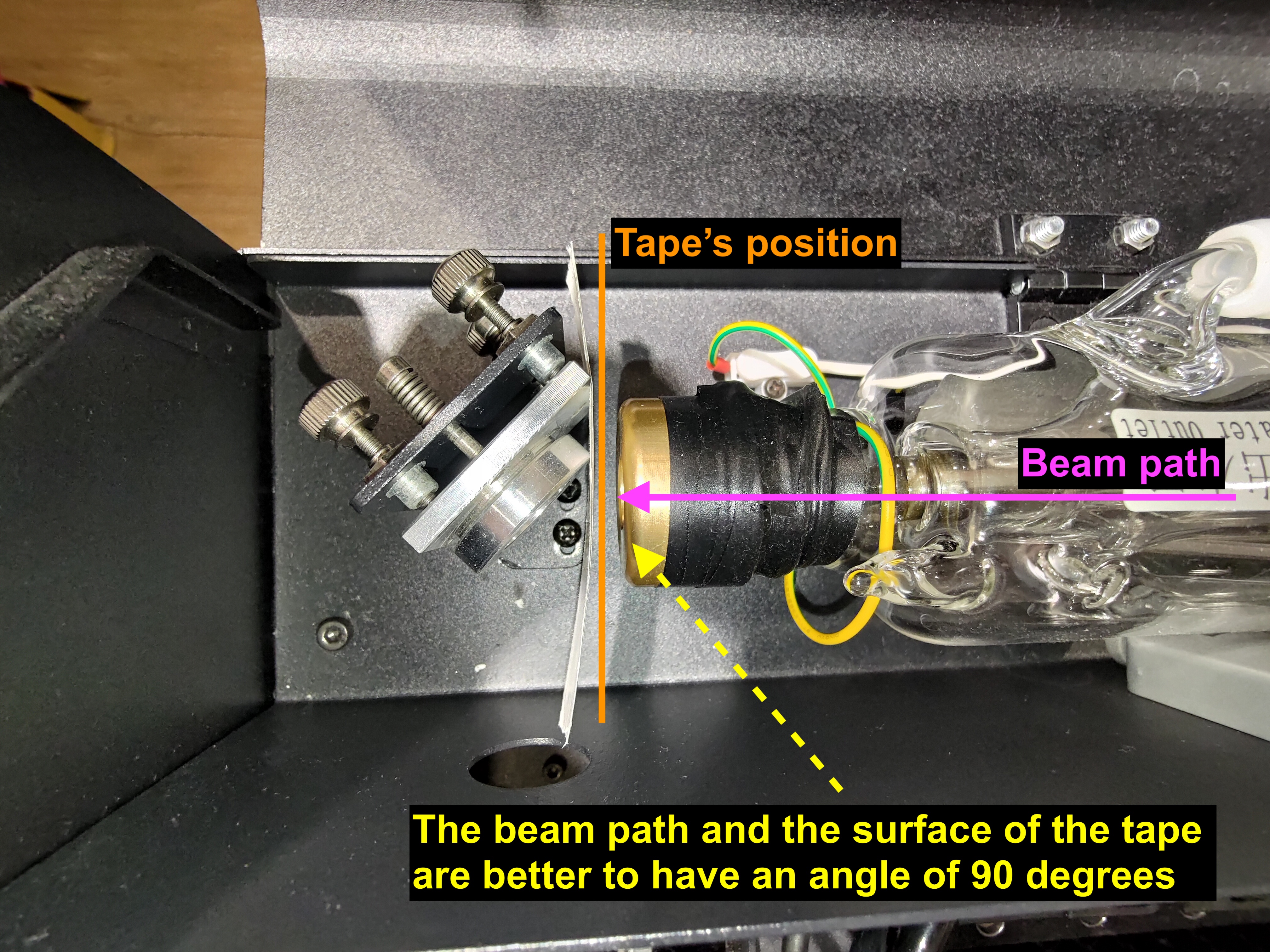

Bringen Sie ein doppelseitiges Klebeband mit zwei Lagen auf dem 1. Spiegel an, schließen Sie die hintere Abdeckung, und machen Sie fünf Impulse.

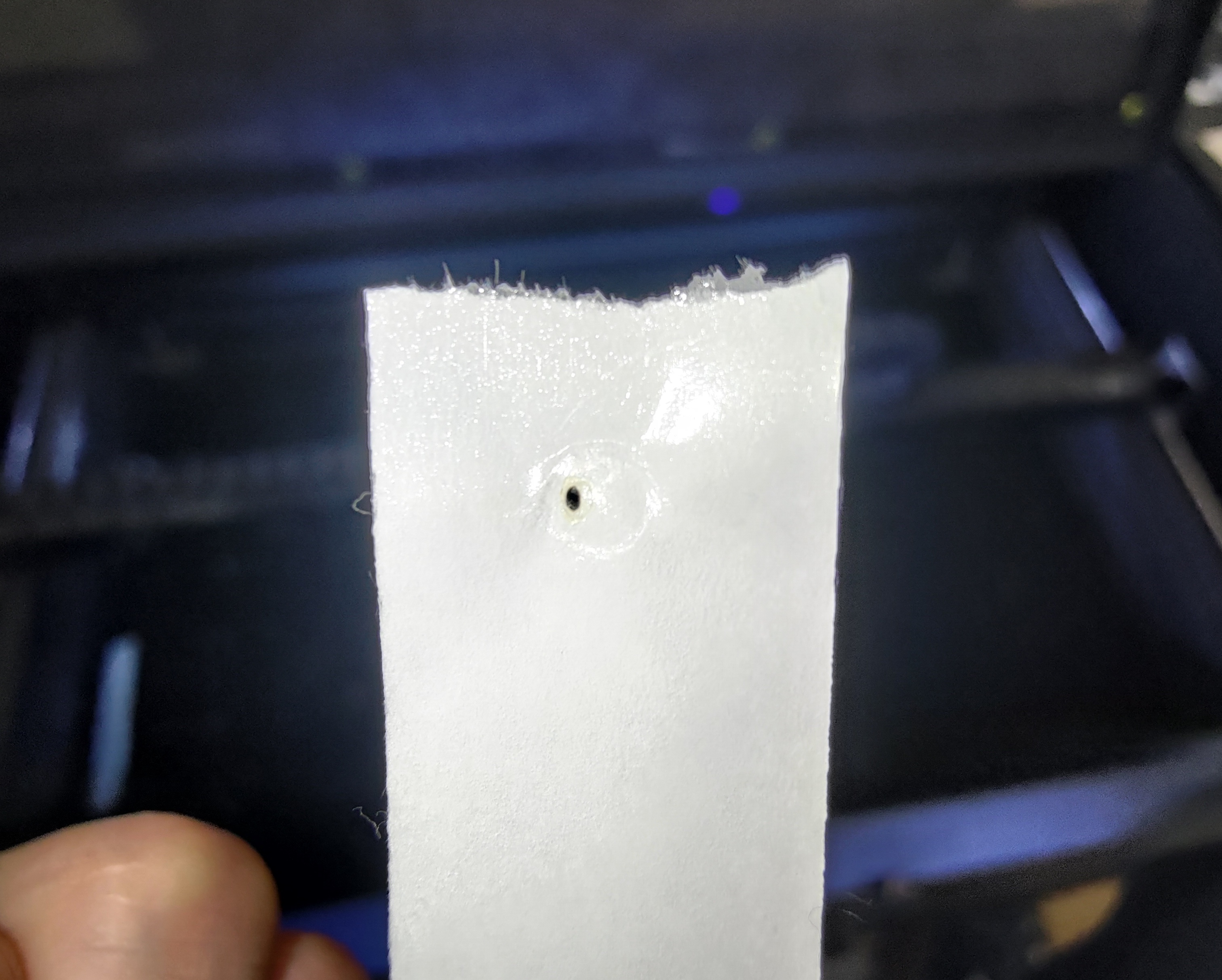

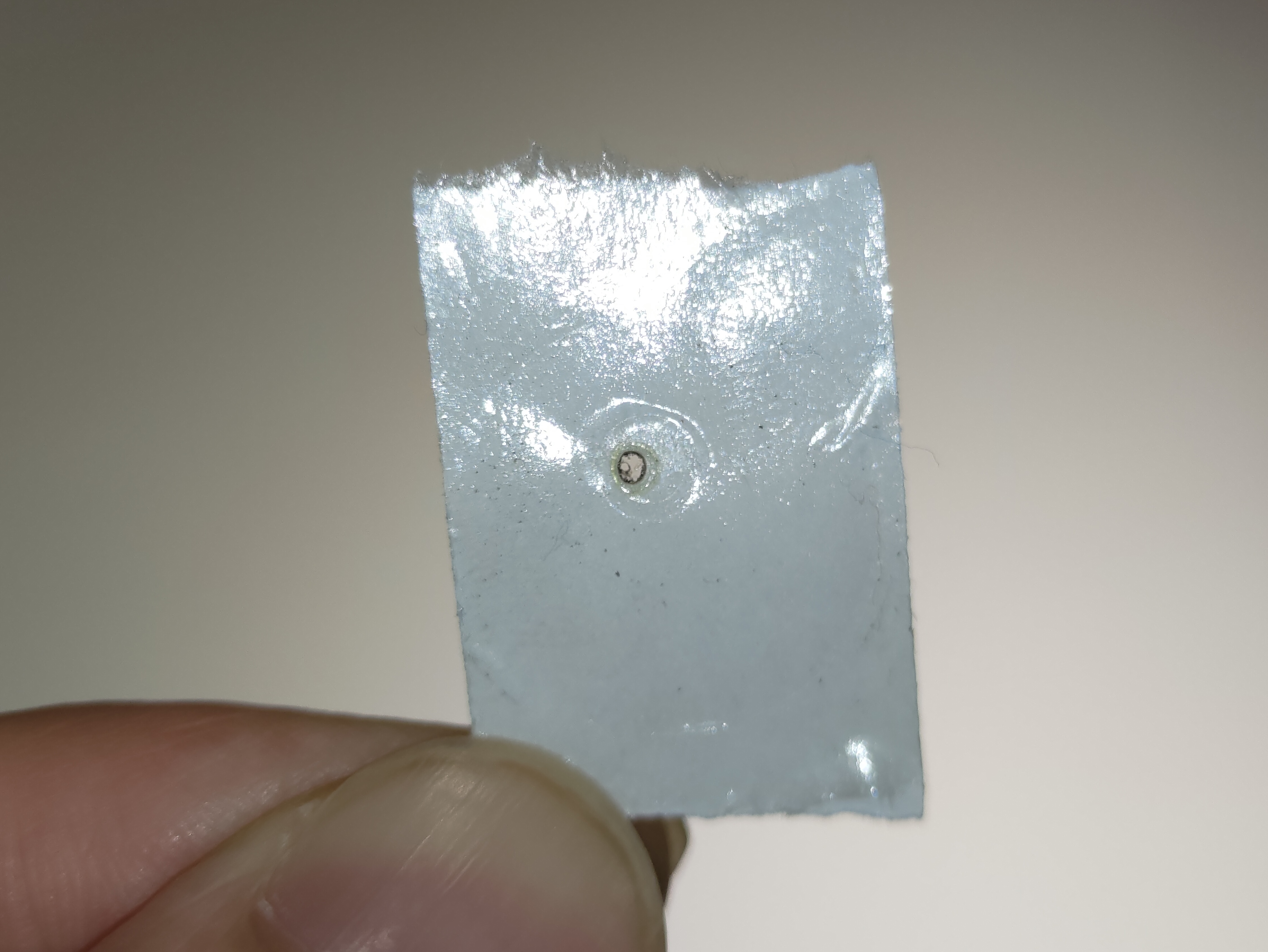

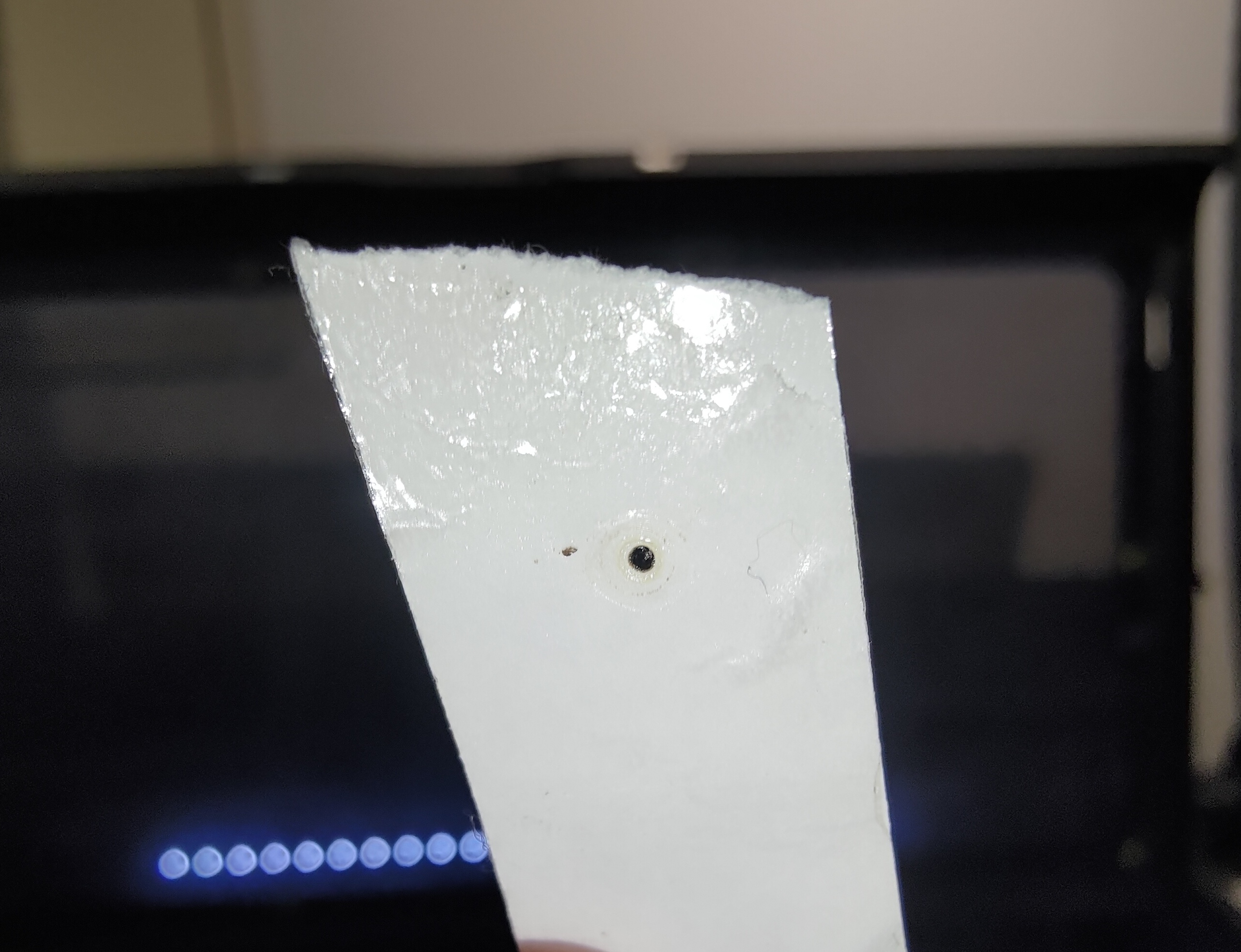

Schritt 6-2 - Überprüfen Sie die Form des Punktes auf dem Klebeband:
Die Form sollte möglichst rund sein, und das erste Stück doppelseitiges Klebeband vorne sollte durchgebrannt sein.

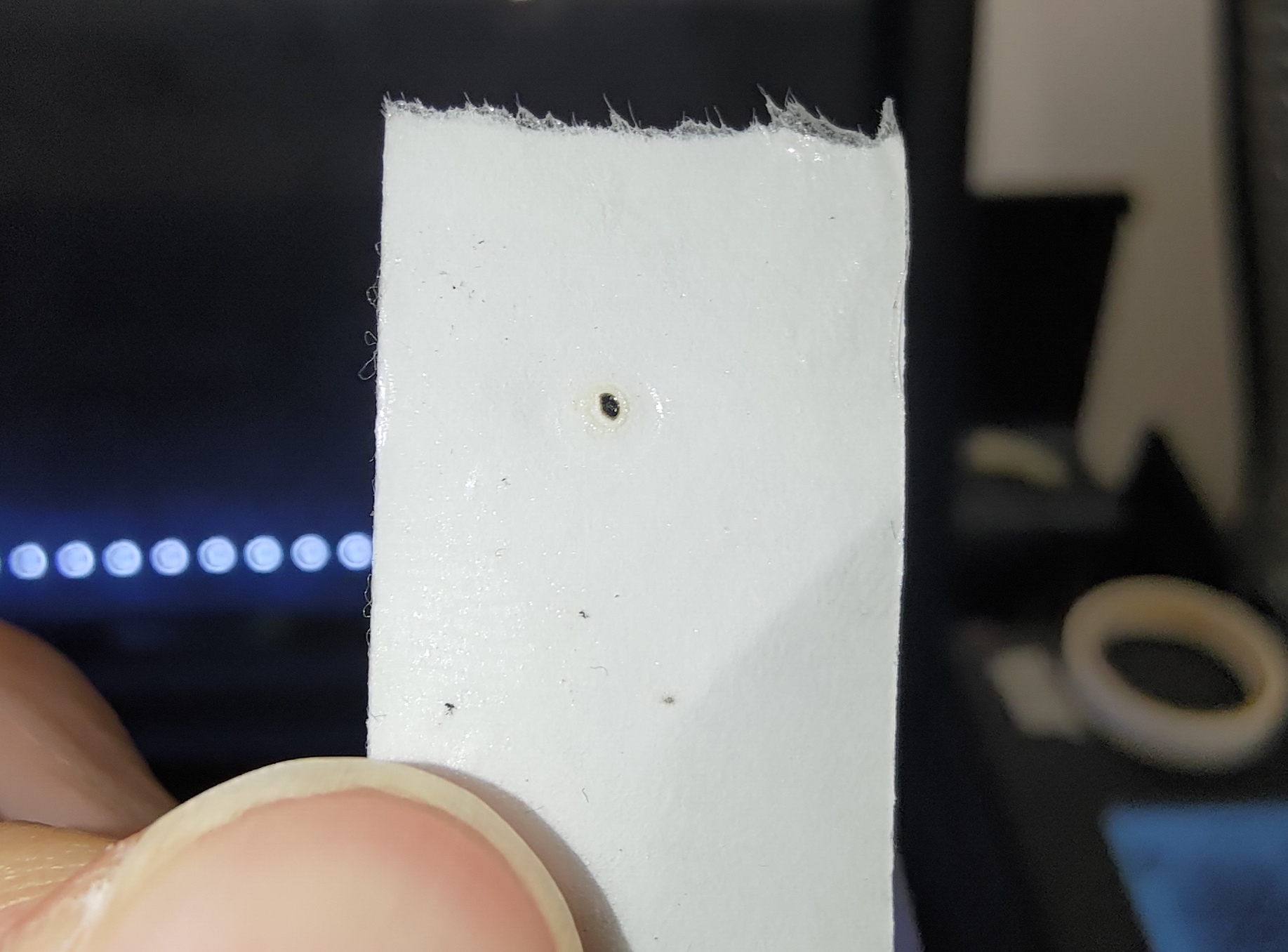

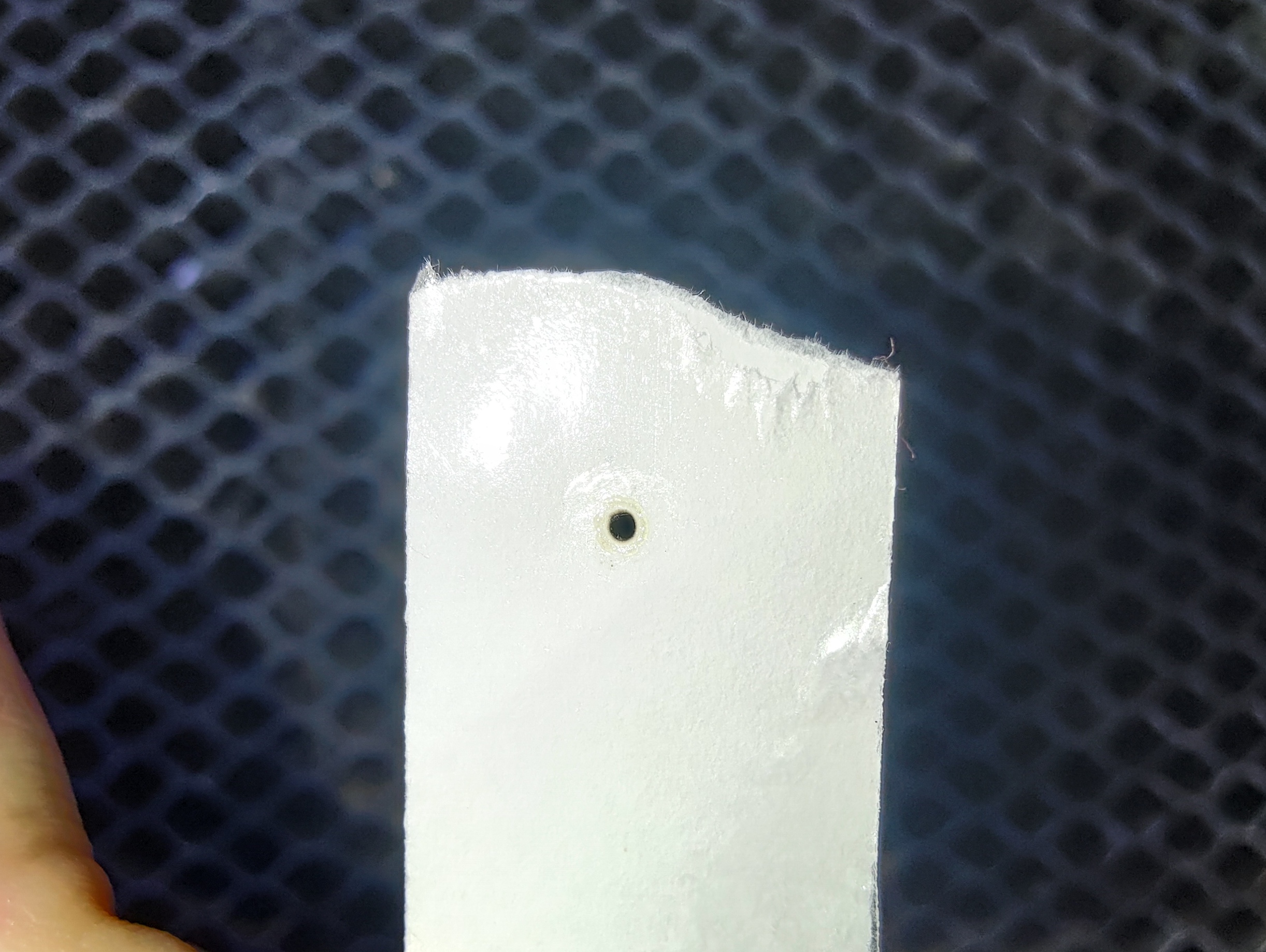

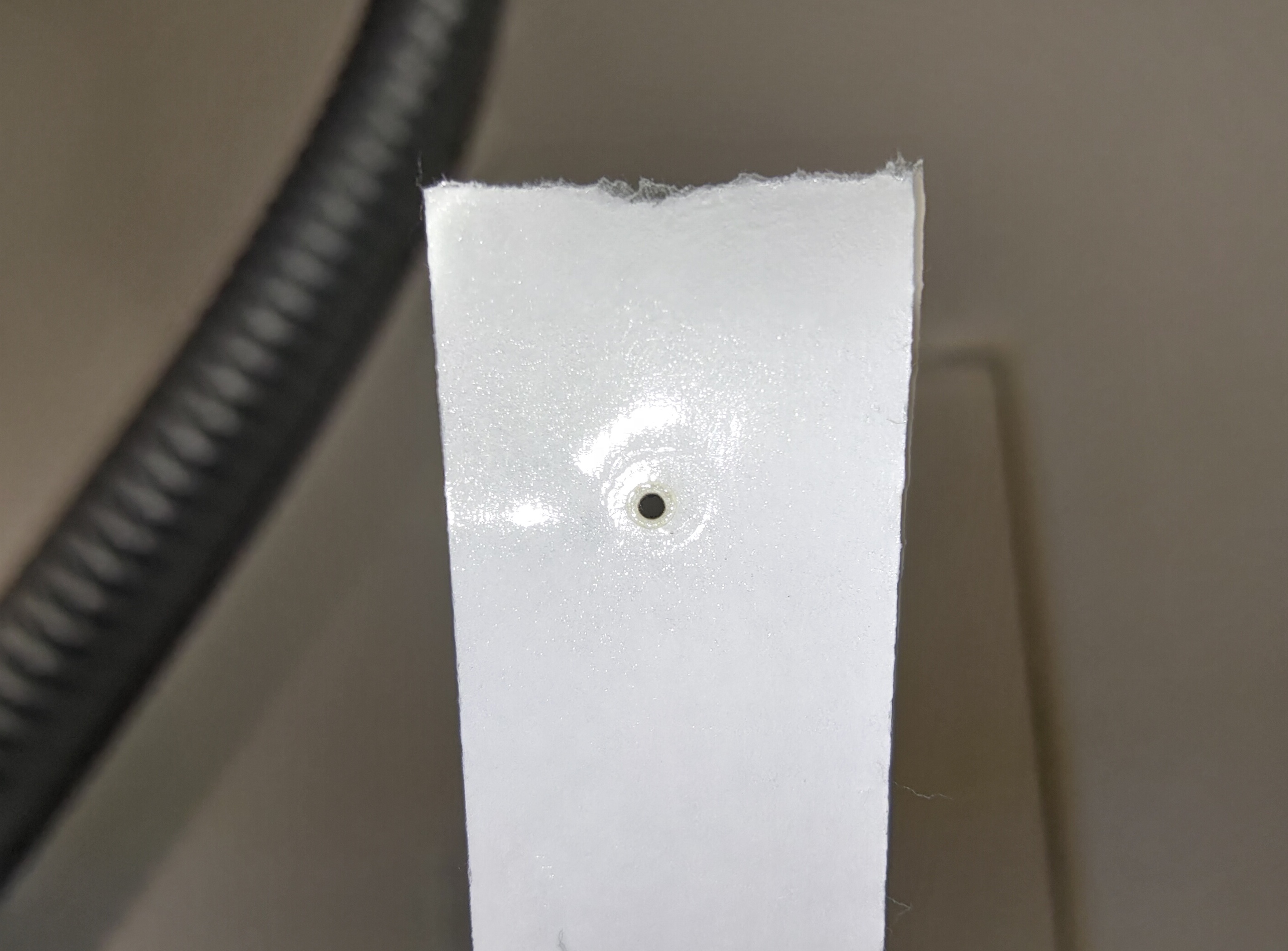

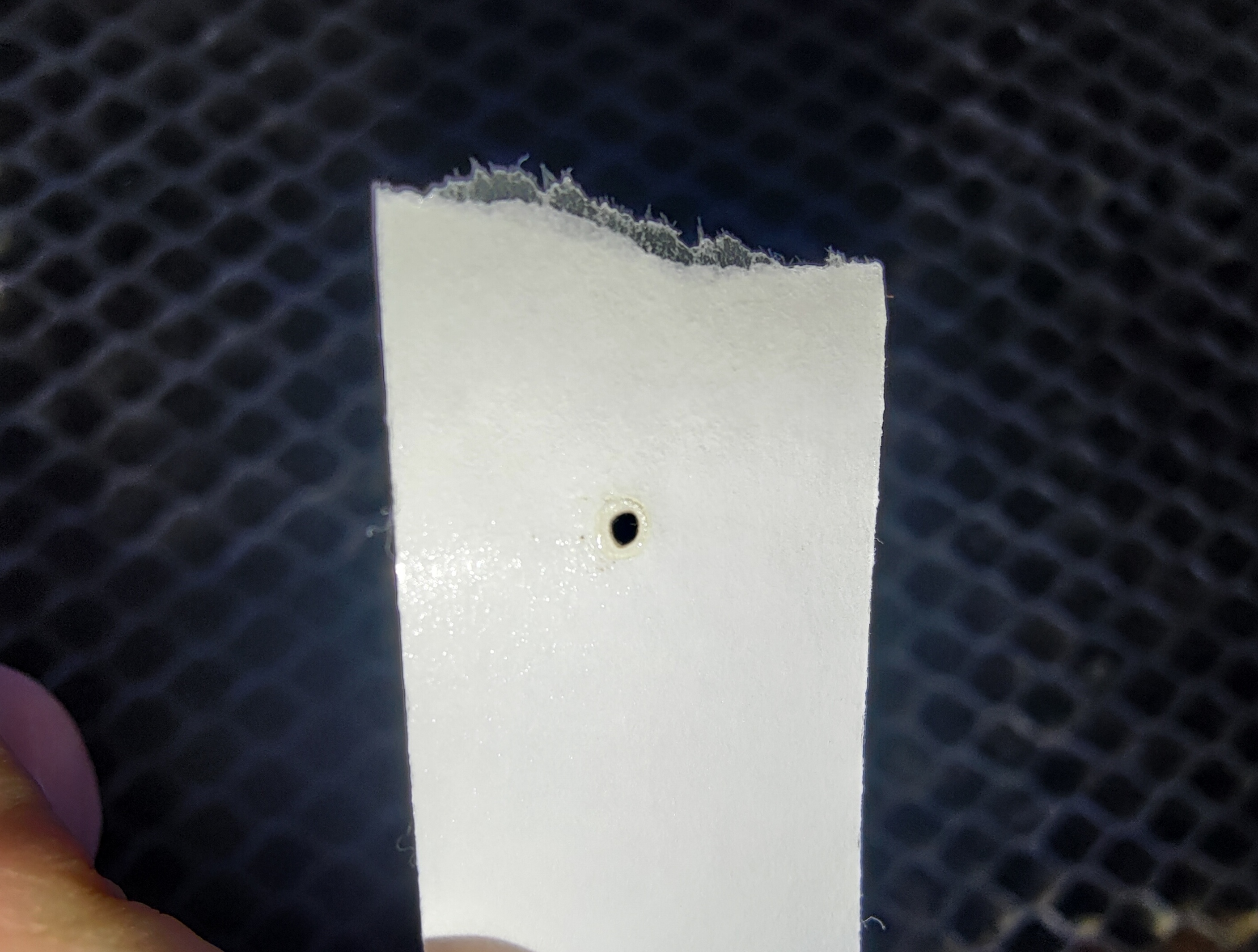

Gutes Beispiel:

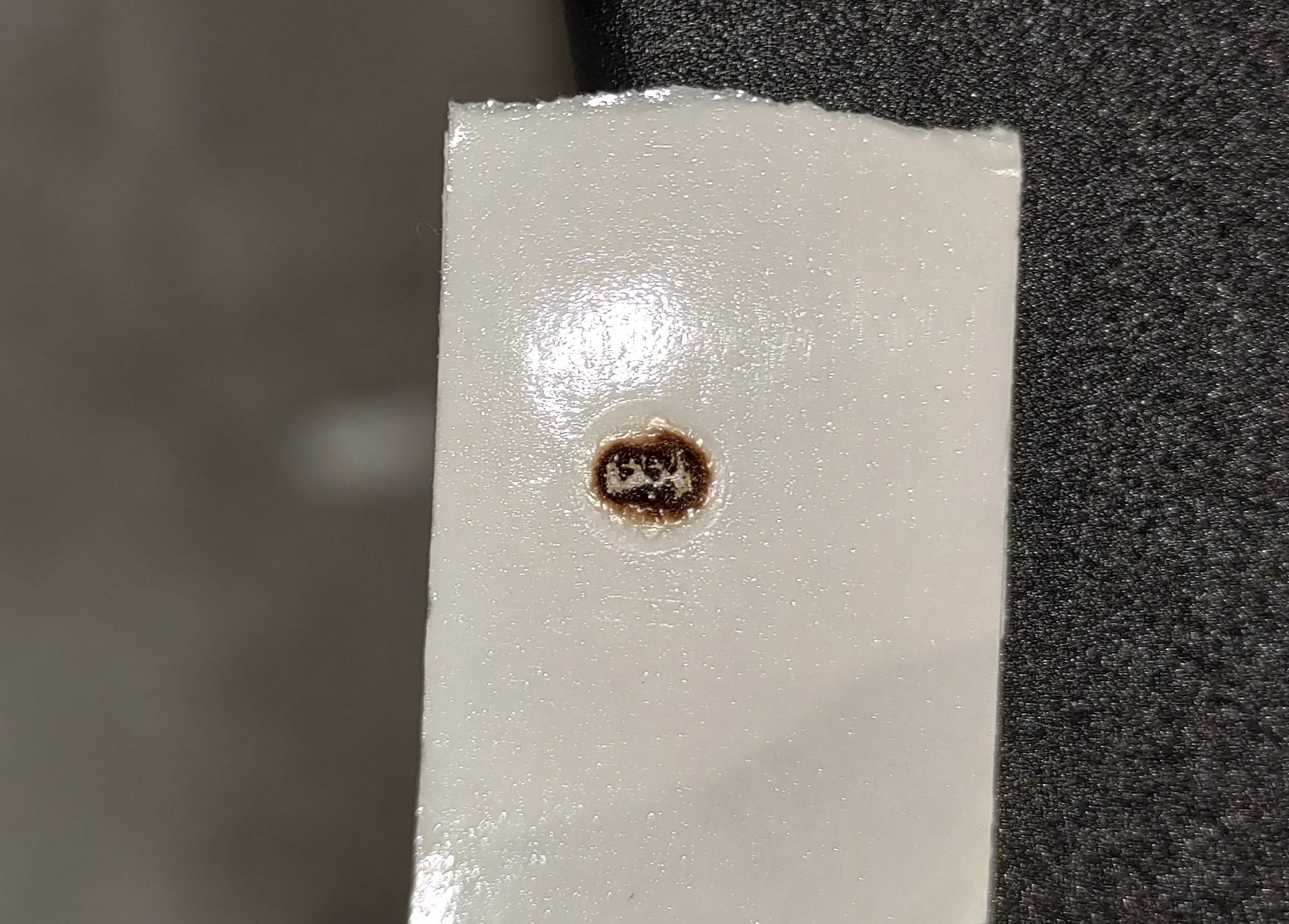

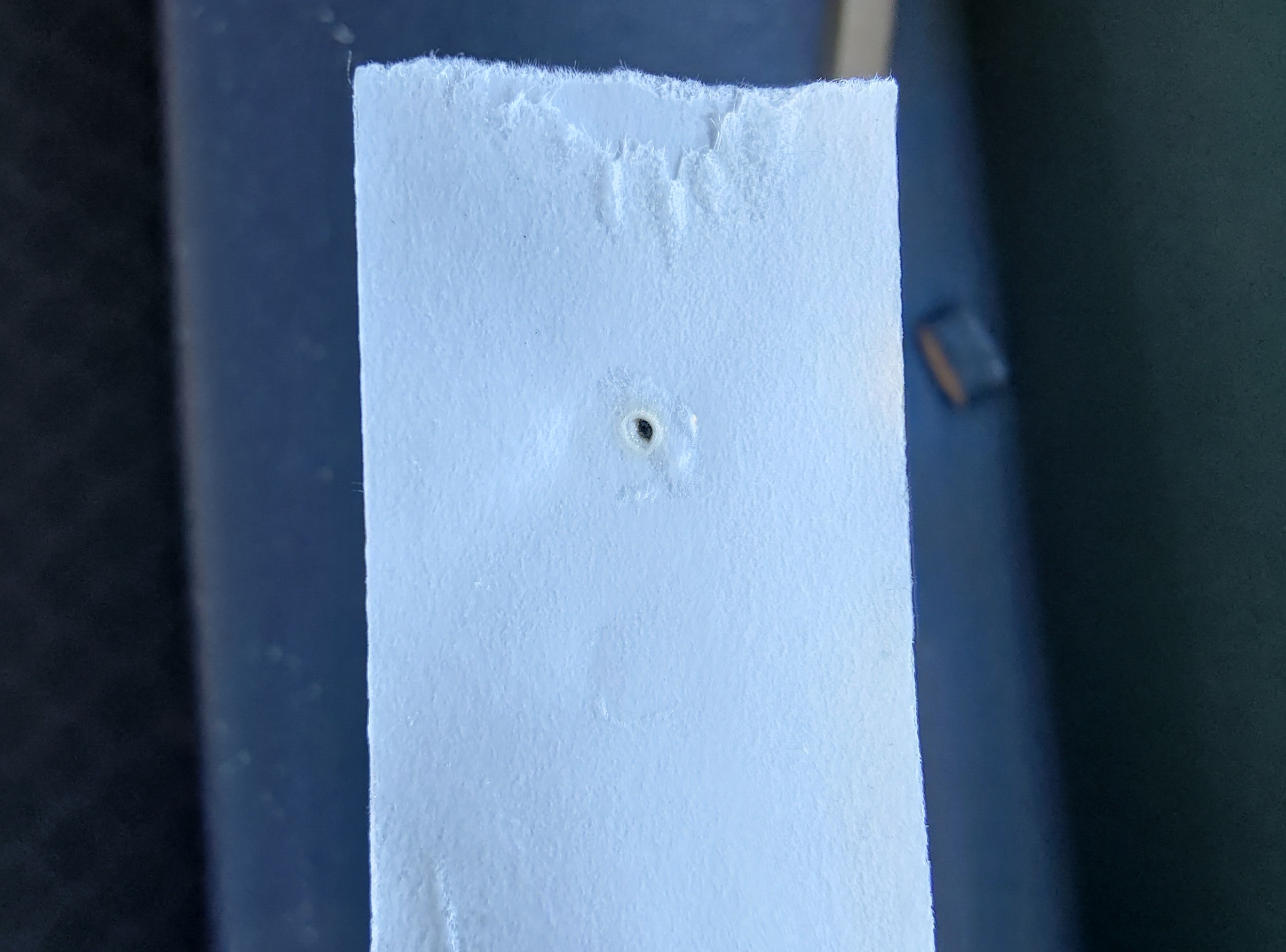

Schlechtes Beispiel:
Schritt 6-3 - Sammeln Sie das 1. Spiegelband:
Legen Sie das 1. Spiegelband auf ein Stück Papier. Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.
Schritt 6-4 - Fehlerbehebung und Berichterstattung:
Wenn Ihr Punkt nicht rund, nicht stark oder ähnlich wie die schlechten Beispiele oben ist, erhöhen Sie die Leistungsrate auf x2.0 und sehen Sie, ob es sich verbessert:
-
Wenn der Punkt stärker wird, deutet dies darauf hin, dass die Laserröhre möglicherweise nachgelassen hat. Sie können den OPA-Prozess mit einer erhöhten Leistungsrate abschließen oder Sie können Ihren lokalen Händler kontaktieren und angeben, dass die Röhre möglicherweise nachgelassen hat.
-
Wenn der Punkt nicht stärker wird oder immer noch eine seltsame Form hat, wenden Sie sich an Ihren lokalen Händler, um weitere Unterstützung zu erhalten.
(Bitte teilen Sie Ihrem Händler das Foto Ihres Impulsergebnisses auf dem 1. Spiegel mit.)
Schritt 7 - Überprüfen Sie den Weg vom 1. zum 2. Spiegel:
In diesem Schritt wird überprüft, ob der Weg vom 1. zum 2. Spiegel ausgerichtet ist.

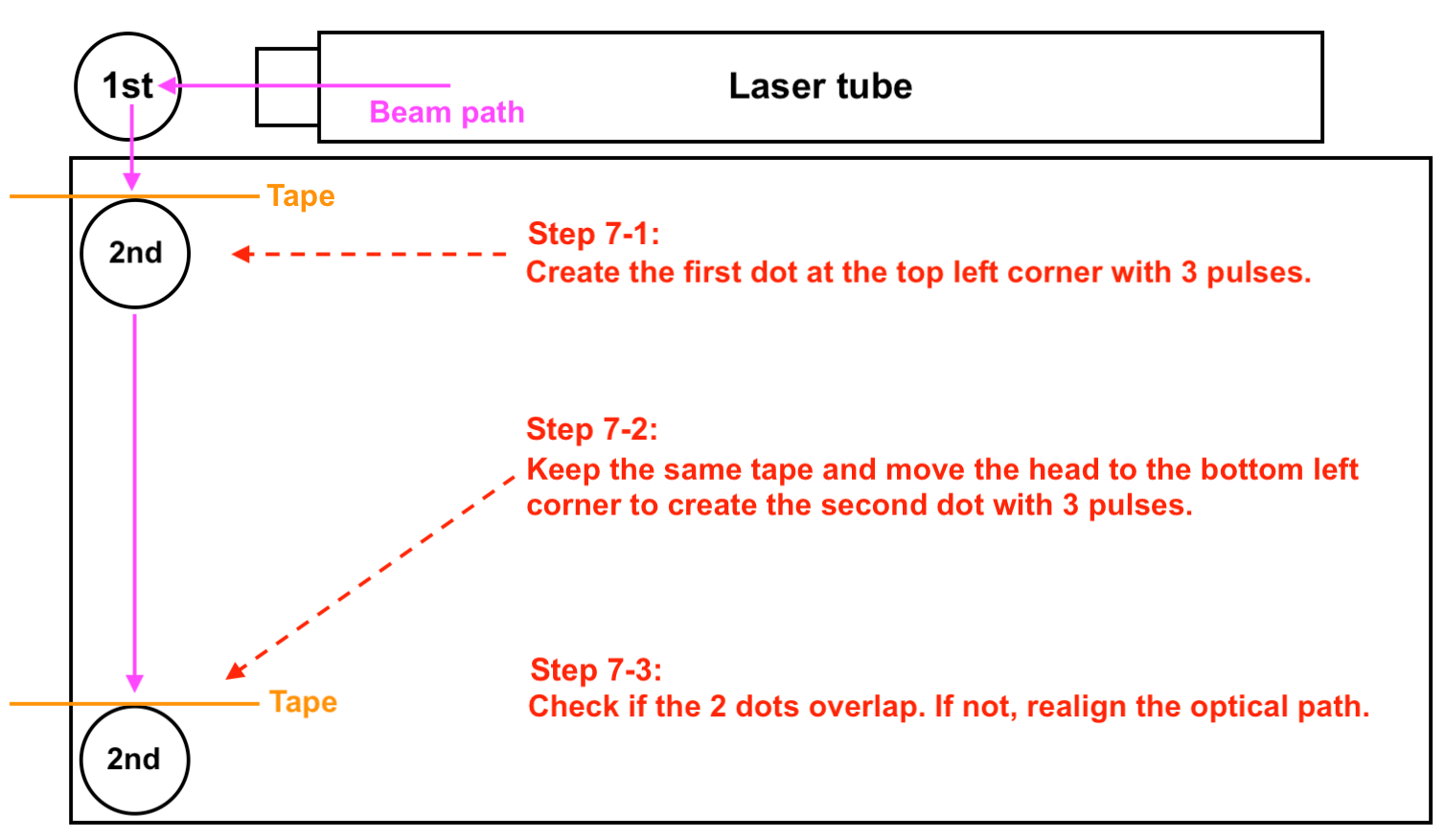

Schrittübersicht:

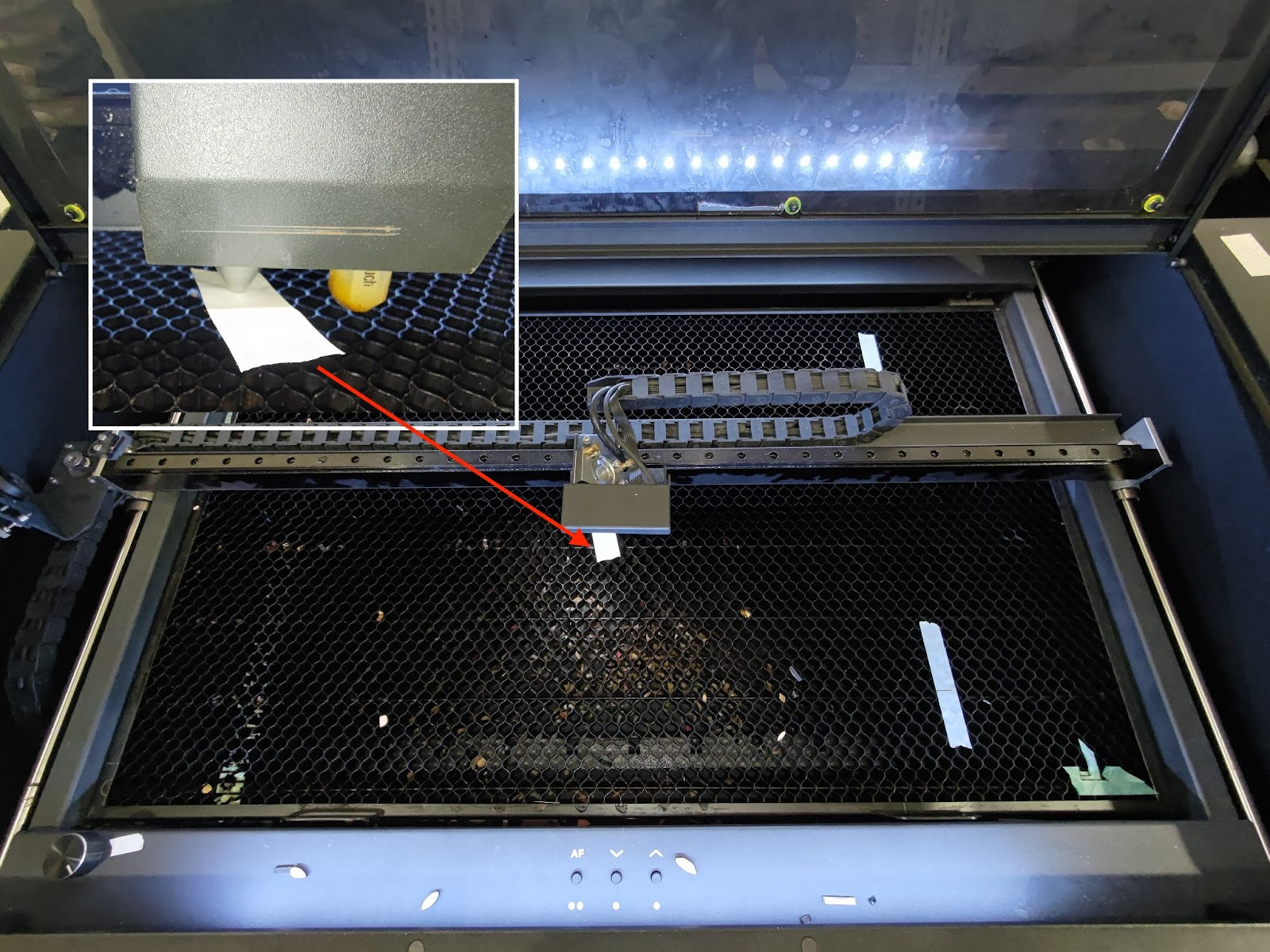

Schritt 7-1 - Erstellen Sie den ersten Punkt für die Position oben Links:
Platzieren Sie ein zweischichtiges Klebeband auf dem 2. Spiegel und bewegen Sie den Kopf in die obere Linke Ecke.
Machen Sie drei Impulse um den ersten Punkt zu erstellen.
Schritt 7-2 - Erstellen Sie den zweiten Punkt für die Position unten Links:
Behalten Sie das gleiche Klebeband auf dem 2. Spiegel und bewegen Sie den Kopf in die untere Linke Ecke.
Machen Sie drei Impulse um den zweiten Punkt zu erstellen.
Wenn sich in der Position unten Links kein Punkt befindet, bedeutet dies, dass der Pfad dramatisch falsch ausgerichtet ist.
Bitte bewegen Sie den Kopf in die mittlere Linke Position und versuchen Sie, einen Punkt in der Mitte Links zu erstellen.

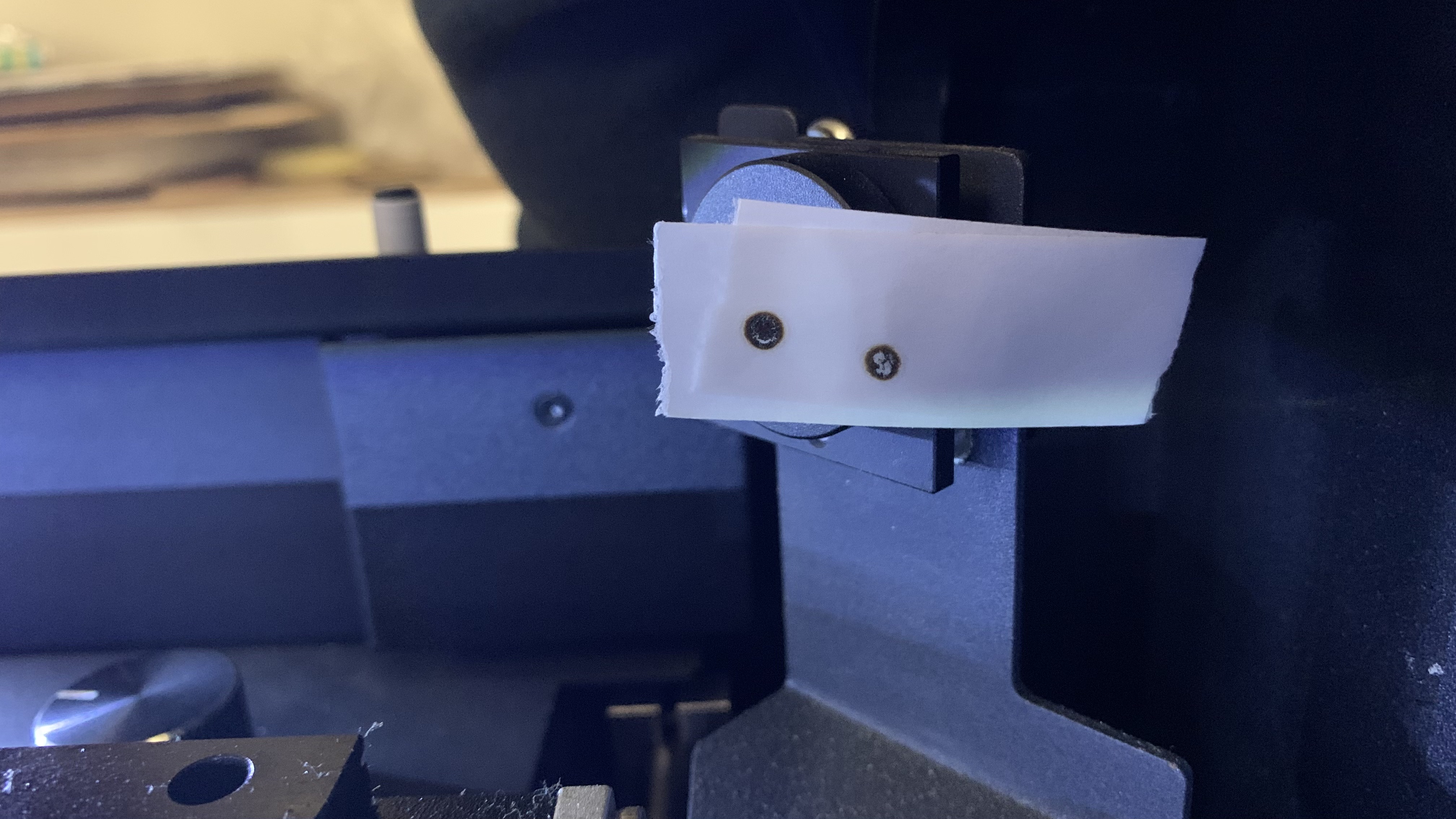

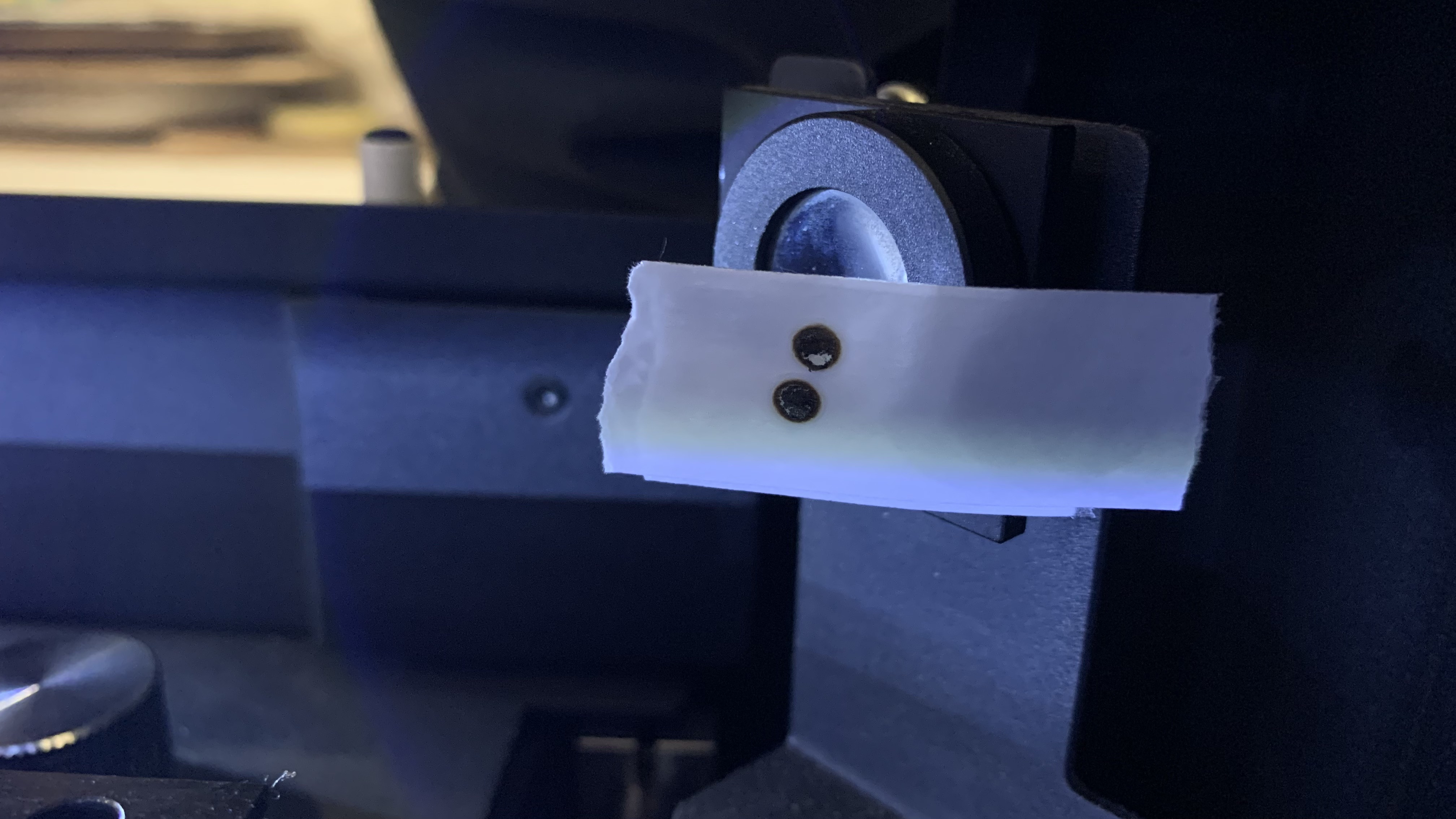

Schritt 7-3 - Überprüfen Sie, ob sich der erste und der zweite Punkt überlappen
Wenn sich Ihre Punkte perfekt überlappen, wie im Beispielfoto für eine gute Ausrichtung, bedeutet dies, dass der Pfad richtig ausgerichtet ist.
Sie können zu Schritt 7-5 übergehen.
Wenn sie sich nicht überlappen, wie in den schlechten Beispielen unten, bedeutet dies, dass vom 1. Spiegel zum 2. Spiegel der optische Pfad falsch ausgerichtet ist und der 1. Spiegel justiert werden muss.
Gutes Beispiel:
Schlechtes Beispiel:
Schritt 7-4 - Richten Sie den Pfad vom 1. Spiegel zum 2. Spiegel aus:
In diesem Schritt erfahren Sie, wie Sie den Pfad vom 1. Spiegel zum 2. Spiegel ausrichten, indem Sie die Schrauben am 1. Spiegel justieren.

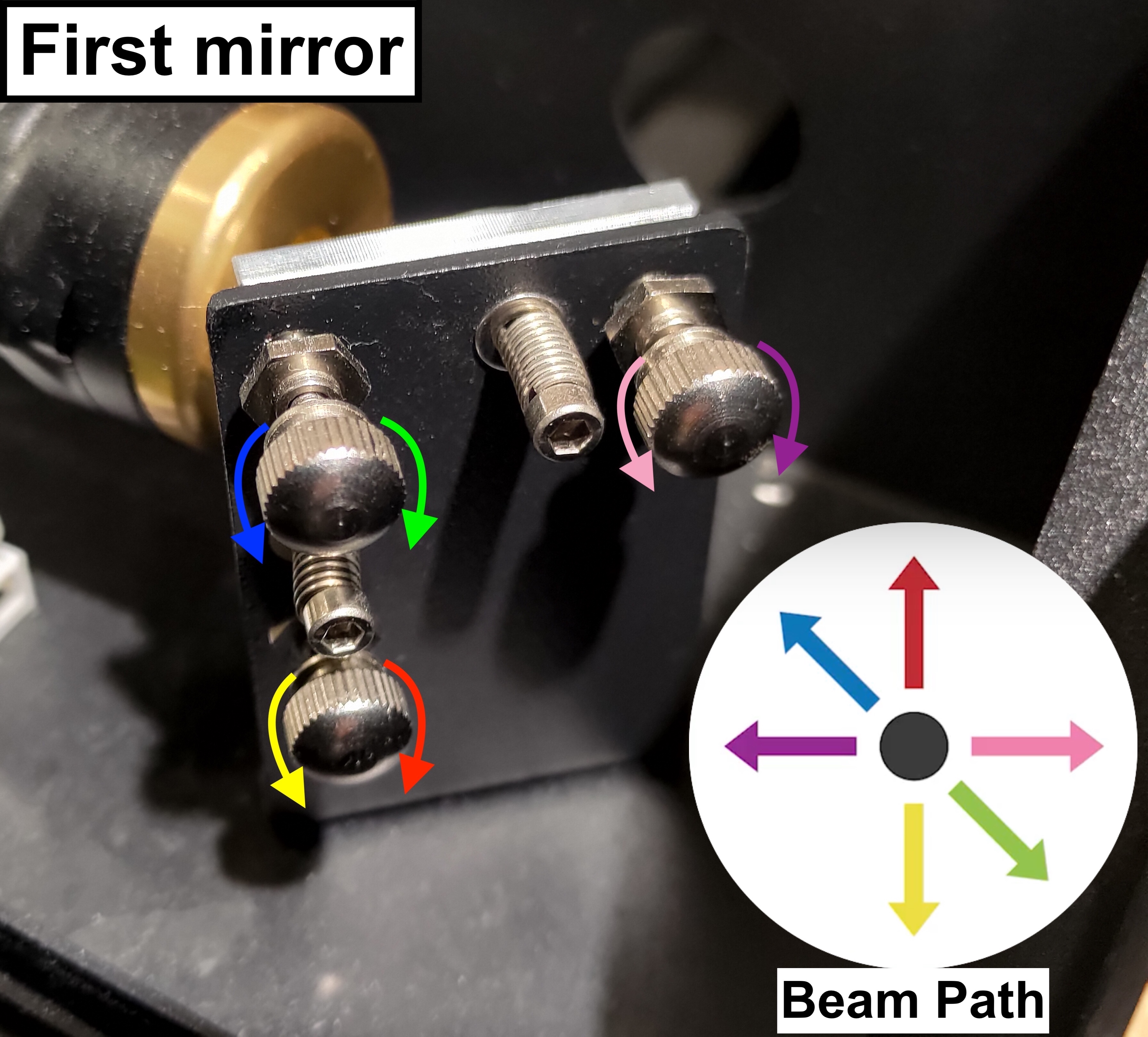

Es gibt drei Schrauben am 1. Spiegel, und wenn Sie sie im oder gegen den Uhrzeigersinn drehen, ändert sich der Strahlweg, d. h. die Position des zweiten Punktes ändert sich.
Bitte beachten Sie, dass sich der Pfad jedes Mal ändern kann, wenn Sie die Schraube verstellen. Um die Genauigkeit zu gewährleisten, wird empfohlen, das alte Klebeband mit den vorherigen Punkten zu entfernen und ein neues zweilagiges Klebeband zu verwenden, um zu bestätigen, ob sich die neuen Punkte überlappen.
Schritt 7-4-1 - Zielen Sie auf die Schraube, die justiert werden soll:
Bestimmen Sie die Position Ihres zweiten Punktes und zielen Sie auf die Schraube und ihre Drehrichtung.
Bitte sehen Sie sich das Foto unten an und finden Sie die Nummer, die der Position Ihres zweiten Punktes ähnlich ist:
Bevor Sie die Schraube einstellen, lernen Sie bitte, wie Sie die Mutter richtig lösen:
- Sprühen Sie zuerst den Alkohol auf die Muttern, um das Gel oder den Klebstoff zu schmelzen, und warten Sie ein paar Sekunden.
- Halten Sie als Nächstes die Schraube mit der Zange fest und lösen Sie die Mutter mit dem Doppelkopfschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
Für #1:
Der zweite Punkt muss nach unten rechts gehen, um den ersten Punkt zu überlappen
Die Schraube oben Links muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #2:
Der zweite Punkt muss gerade nach unten gehen, um den ersten Punkt zu überlappen.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #3:
Der zweite Punkt muss zuerst nach unten und dann nach Links gehen, um den ersten Punkt zu überlappen.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
Bitte beachten Sie das Foto unten.
Für #4:
Der zweite Punkt muss nach rechts gehen, um den ersten Punkt zu überlappen.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #5:
Der zweite Punkt muss nach Links gehen, um den ersten Punkt zu überlappen.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #6:
Der zweite Punkt muss zuerst nach rechts und dann nach oben gehen, um den ersten Punkt zu überlappen.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.
Bitte beachten Sie das Foto unten.
Für #7:
Der zweite Punkt muss gerade nach oben gehen, um den ersten Punkt zu überlappen.
Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #8:
Der zweite Punkt muss nach Links oben gehen, um den ersten Punkt zu überlappen
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Schritt 7-4-2 - Mutter nach der Einstellung festziehen:
Bitte ziehen Sie die Mutter nach der Einstellung der Schraube fest, indem Sie sie im Uhrzeigersinn drehen.
Schritt 7-5 - Sammeln Sie das 2. Spiegelband:
Legen Sie den 2. Spiegel Kleben Sie das Klebeband auf das Papier. Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.
Schritt 8 - Überprüfen Sie den Weg vom 2. zum 3. Spiegel:
In diesem Schritt wird überprüft, ob der Weg vom 2. Spiegel zum 3. Spiegel ausgerichtet ist.

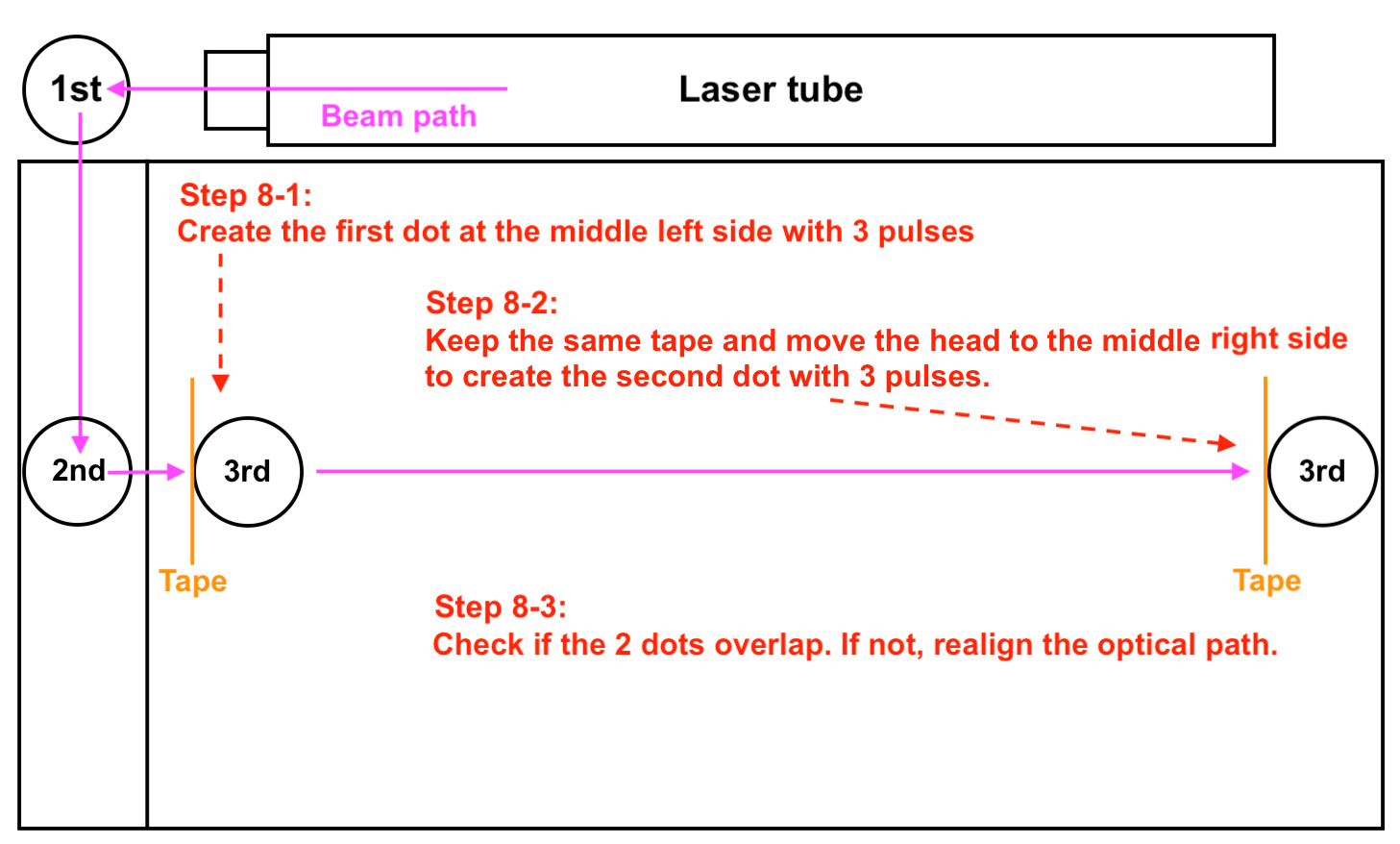

Schrittübersicht:

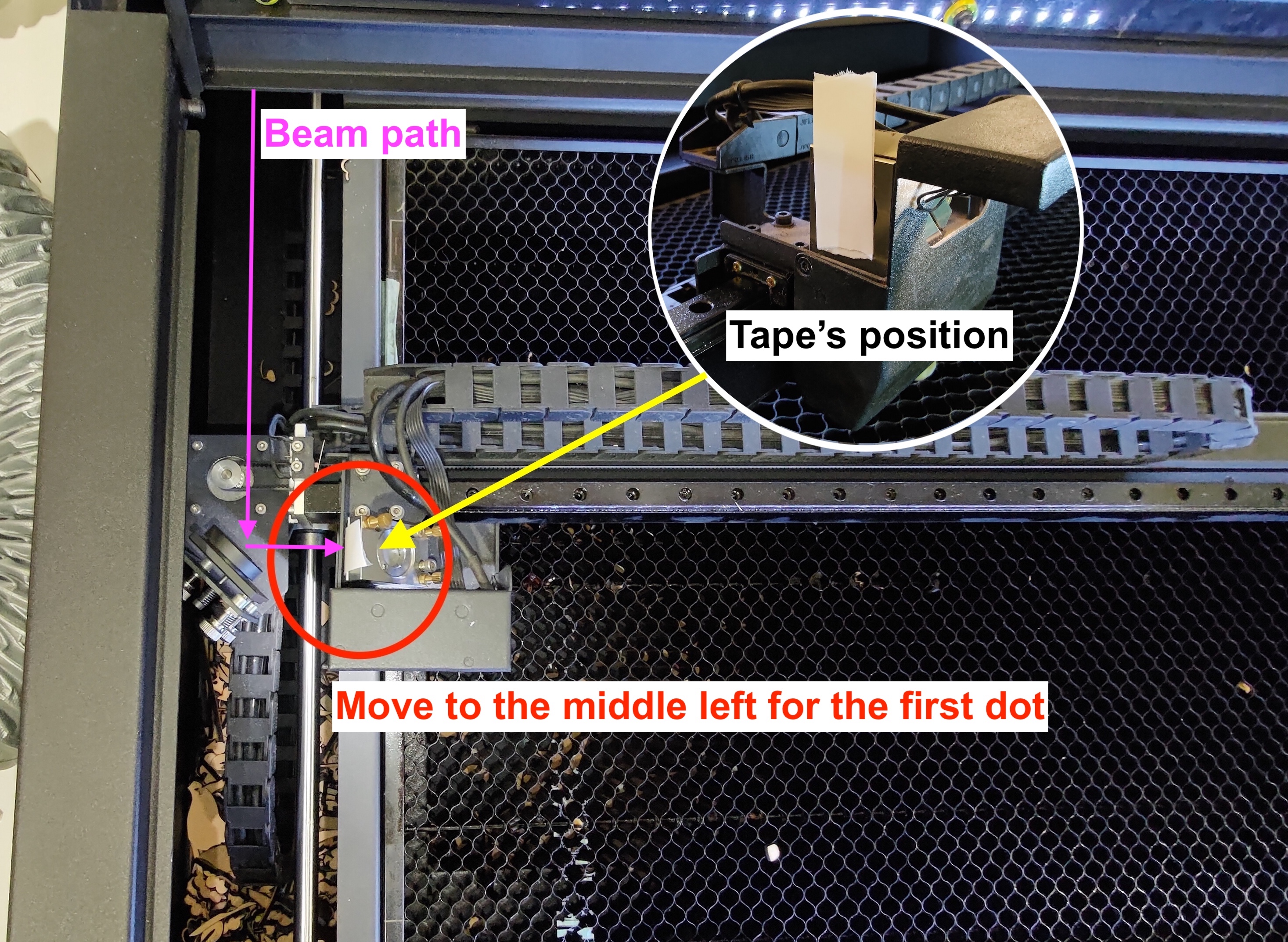

Schritt 8-1 - Erstellen Sie den ersten Punkt für die mittlere Linke Position:
Platzieren Sie ein zweischichtiges Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die mittlere Linke Position.
Machen Sie drei Impulse um den ersten Punkt zu erstellen.
Schritt 8-2 - Erstellen Sie den zweiten Punkt für die mittlere rechte Position:
Lassen Sie dasselbe Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die mittlere rechte Position.
Machen Sie drei Impulse, um den zweiten Punkt zu erstellen.

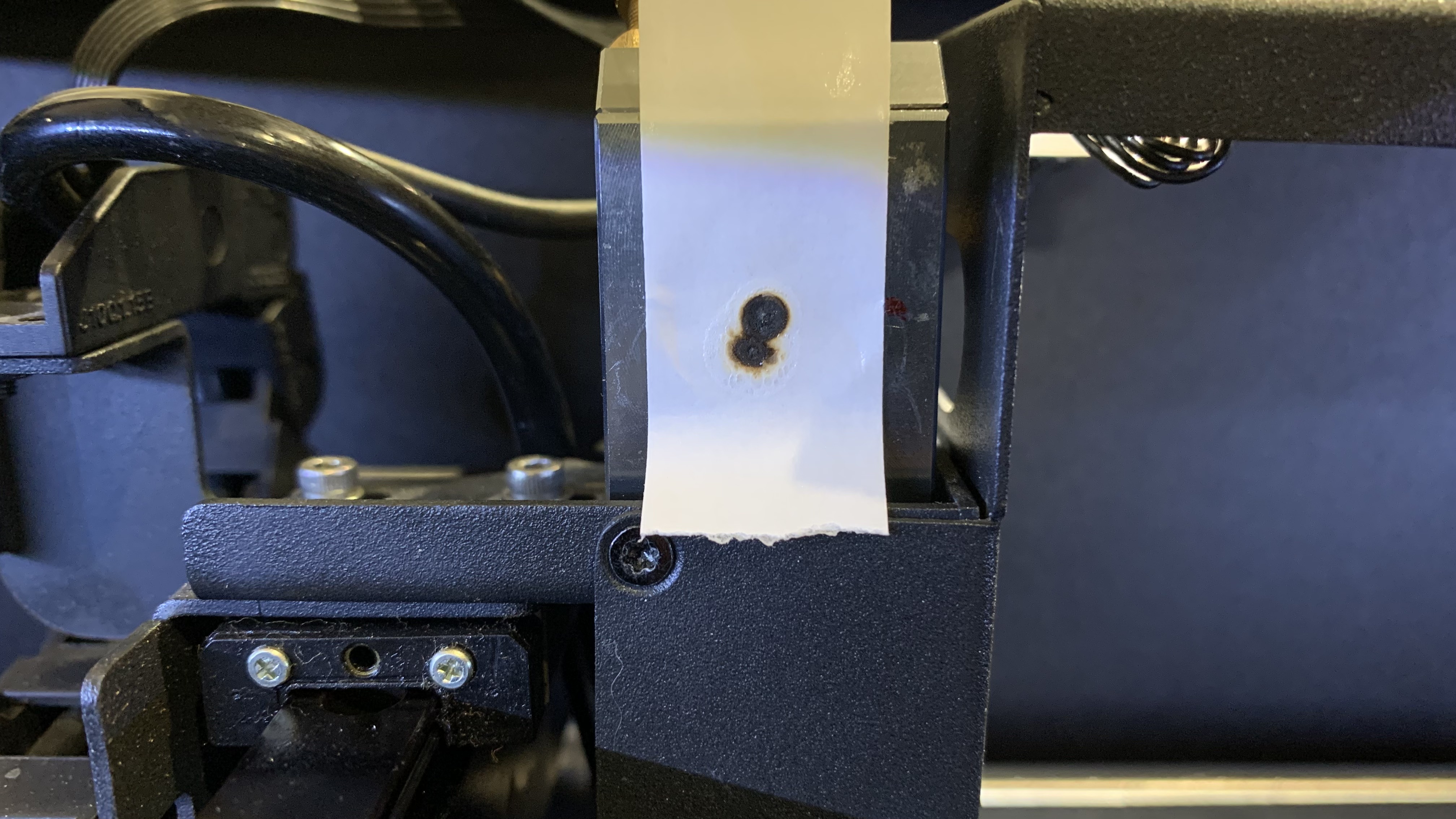

Schritt 8-3 - Überprüfen Sie, ob sich der erste und der zweite Punkt überlappen

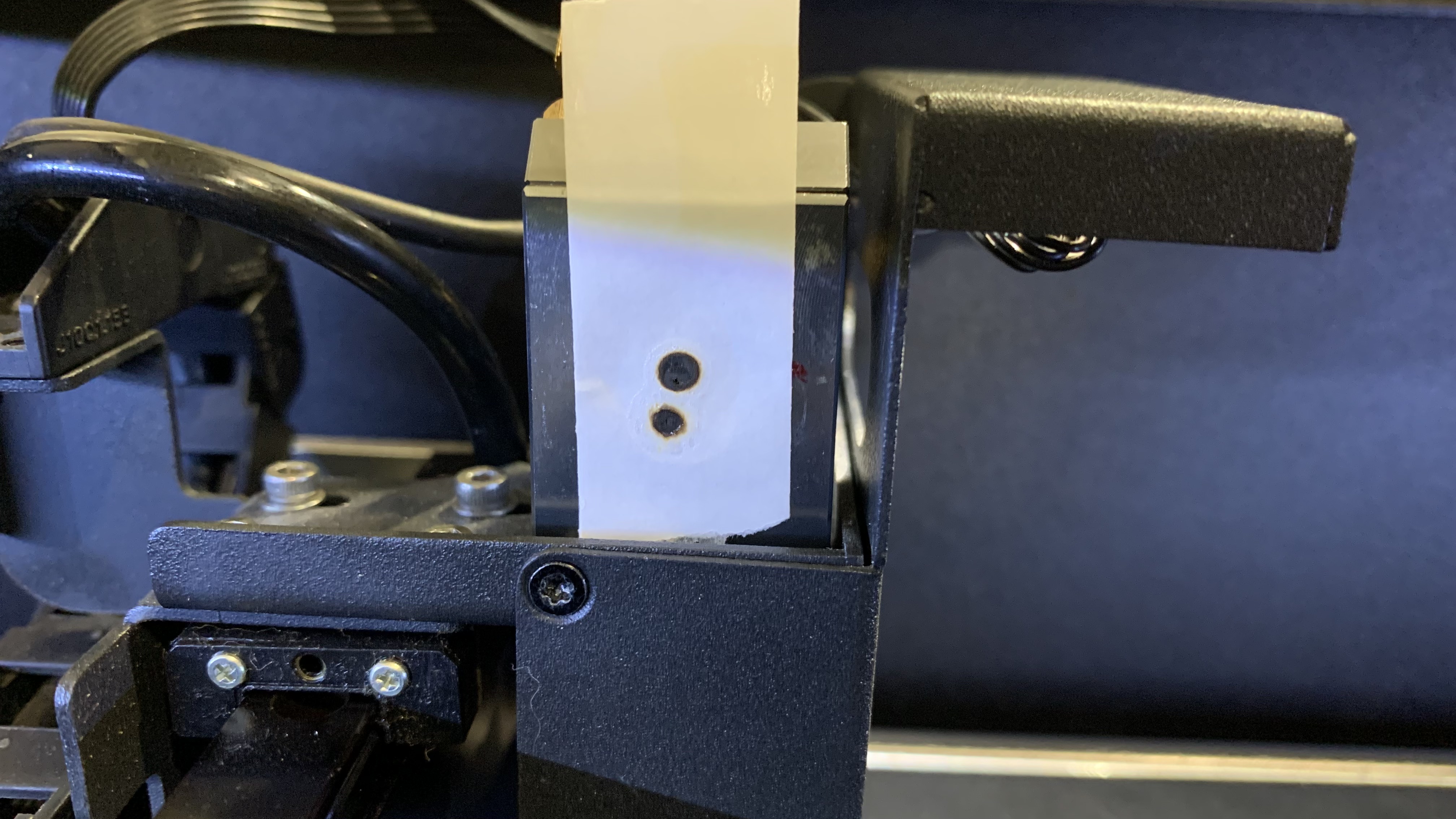

Wenn sich Ihre Punkte perfekt überlappen, wie auf dem Foto mit dem guten Beispiel unten, bedeutet dies, dass der Weg richtig ausgerichtet ist. Sie können zu Schritt 8-5.
übergehen. Wenn sie sich nicht überlappen, bedeutet dies, dass vom 2. Spiegel zum 3. Spiegel der optische Weg falsch ausgerichtet ist und der 2. Spiegel justiert werden muss.

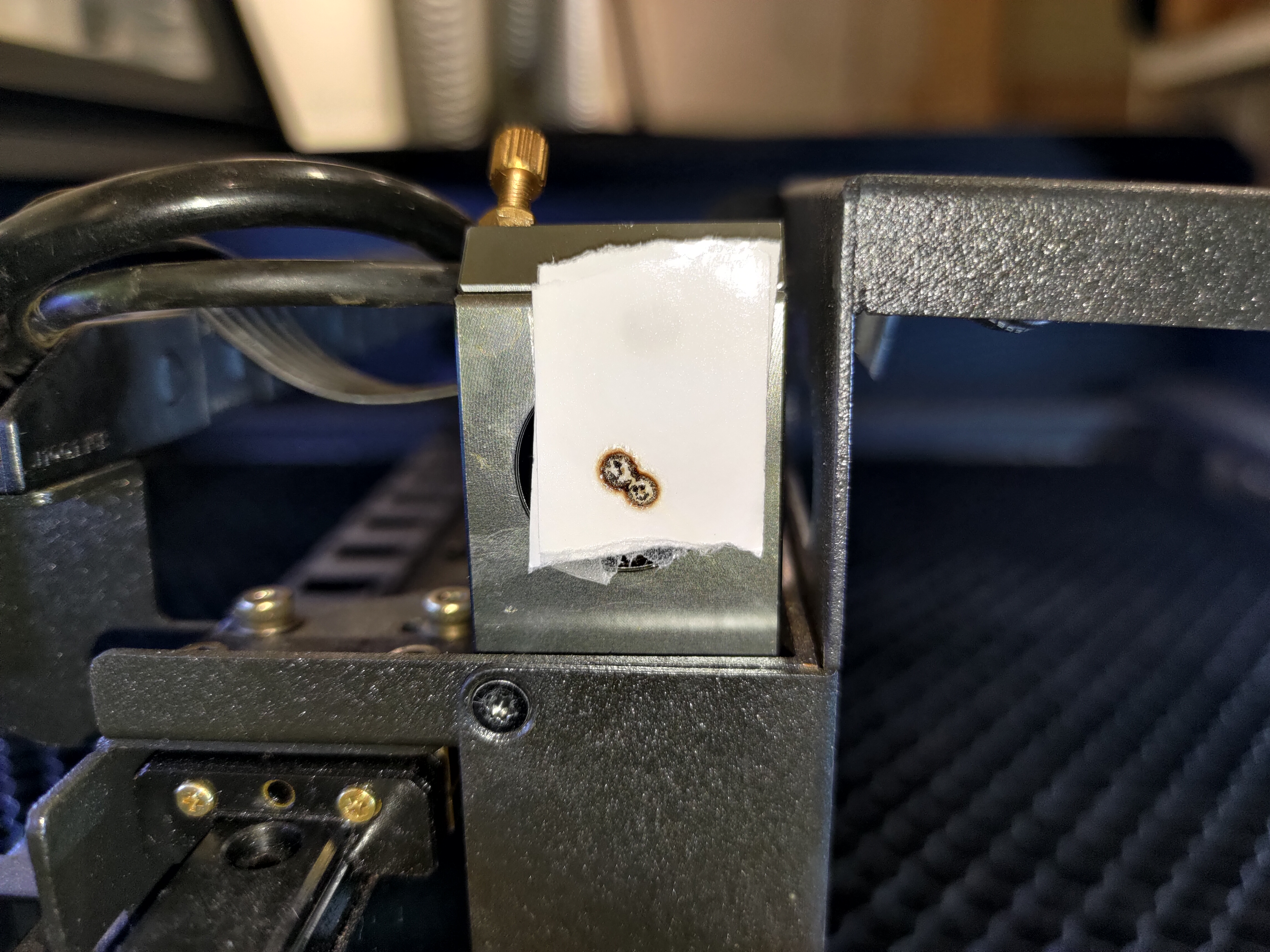

Gutes Beispiel:

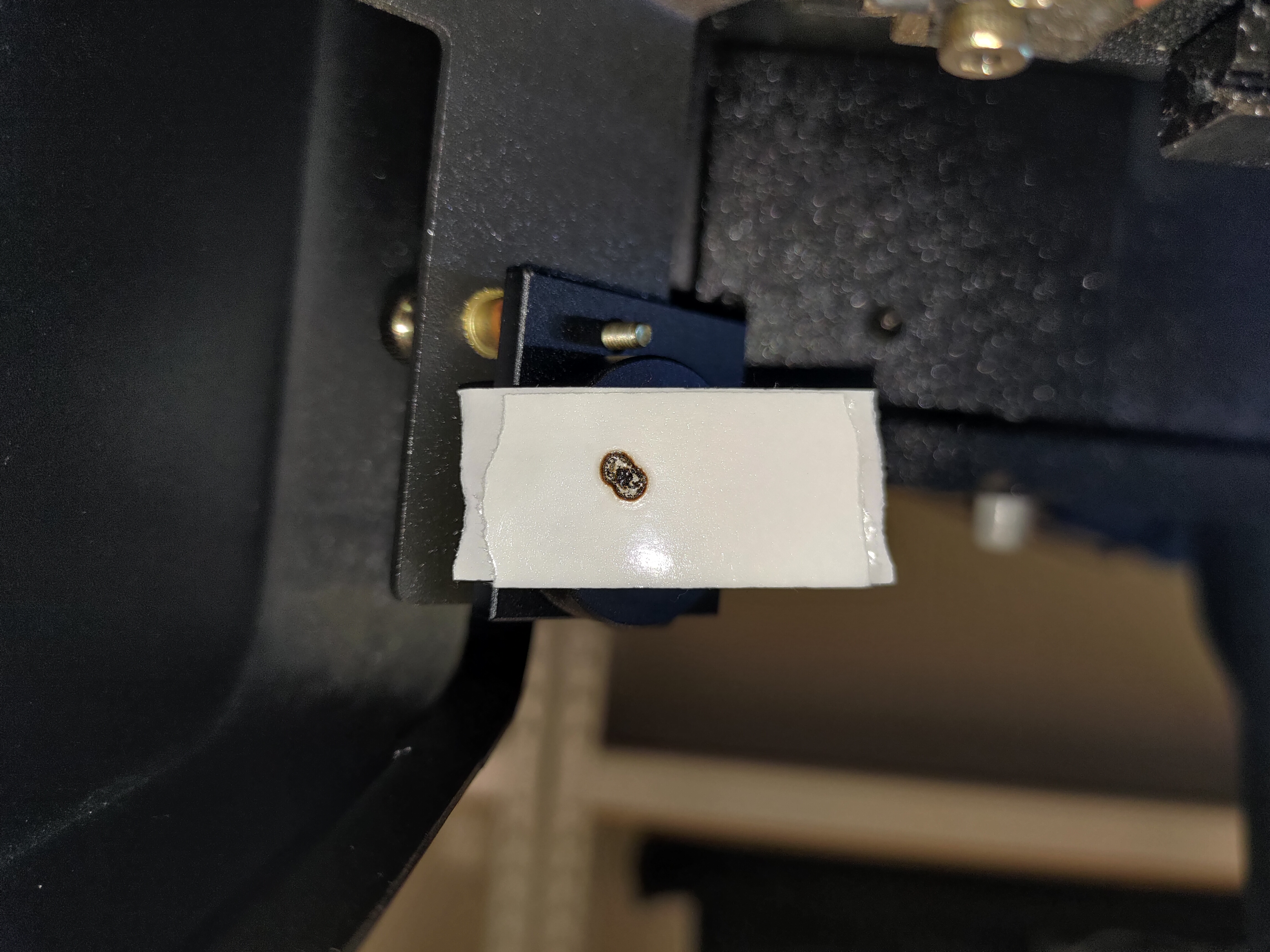

Schlechtes Beispiel:
Schritt 8-4 - Richten Sie den Weg vom 2. Spiegel zum 3. Spiegel aus:
In diesem Schritt erfahren Sie, wie Sie den Weg vom 2. Spiegel zum 3. Spiegel ausrichten, indem Sie die Schrauben am 2. Spiegel justieren.

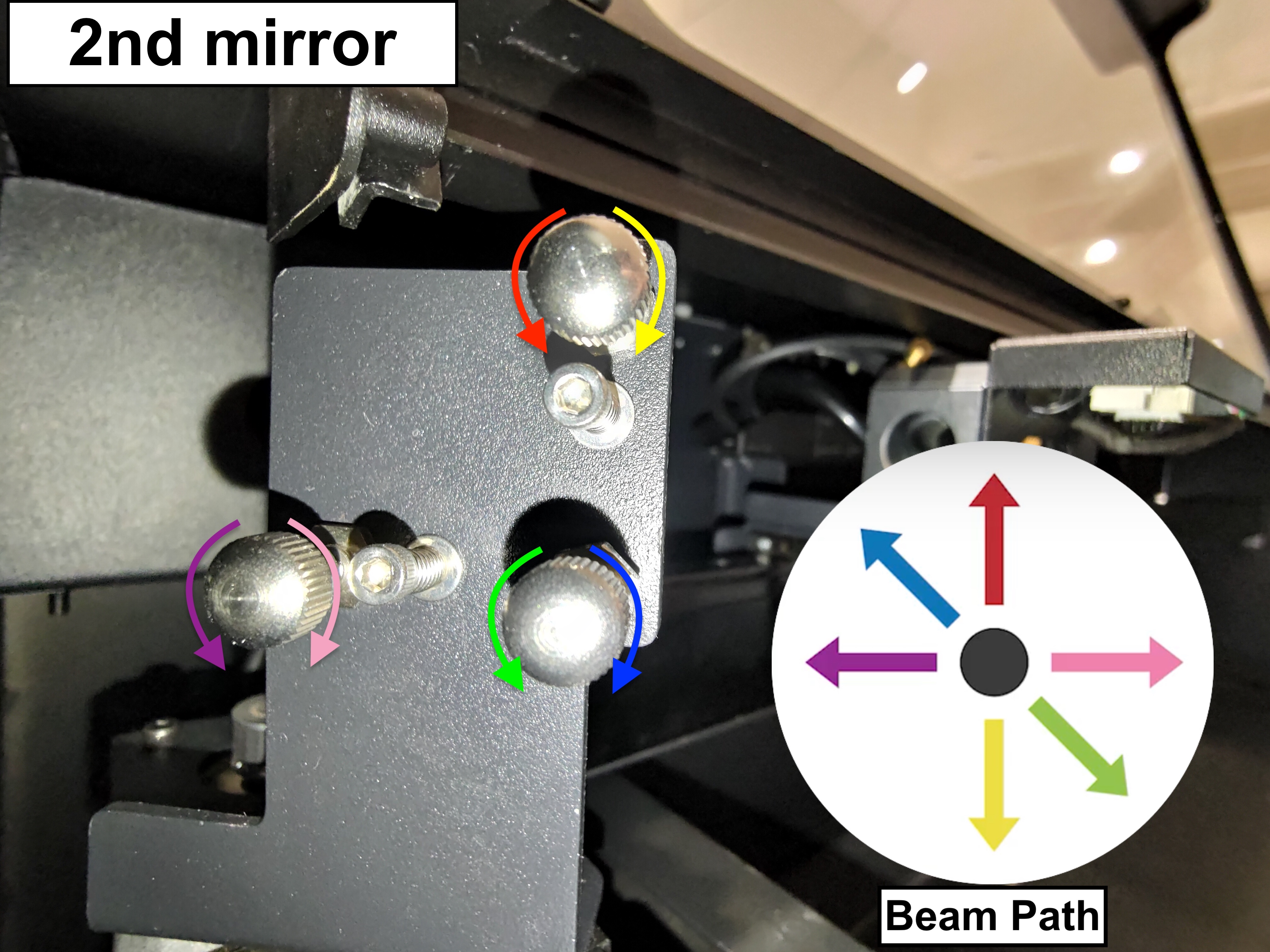

Es gibt drei Schrauben am 2. Spiegel, und wenn Sie sie im oder gegen den Uhrzeigersinn drehen, ändert sich der Strahlweg, was bedeutet die Position des zweiten Punktes ändert sich.
Bitte beachten Sie, dass sich der Pfad jedes Mal ändern kann, wenn Sie die Schraube verstellen. Um die Genauigkeit zu gewährleisten, wird empfohlen, das alte Klebeband mit den vorherigen Punkten zu entfernen und ein neues zweilagiges Klebeband zu verwenden, um zu bestätigen, ob sich die neuen Punkte überlappen.

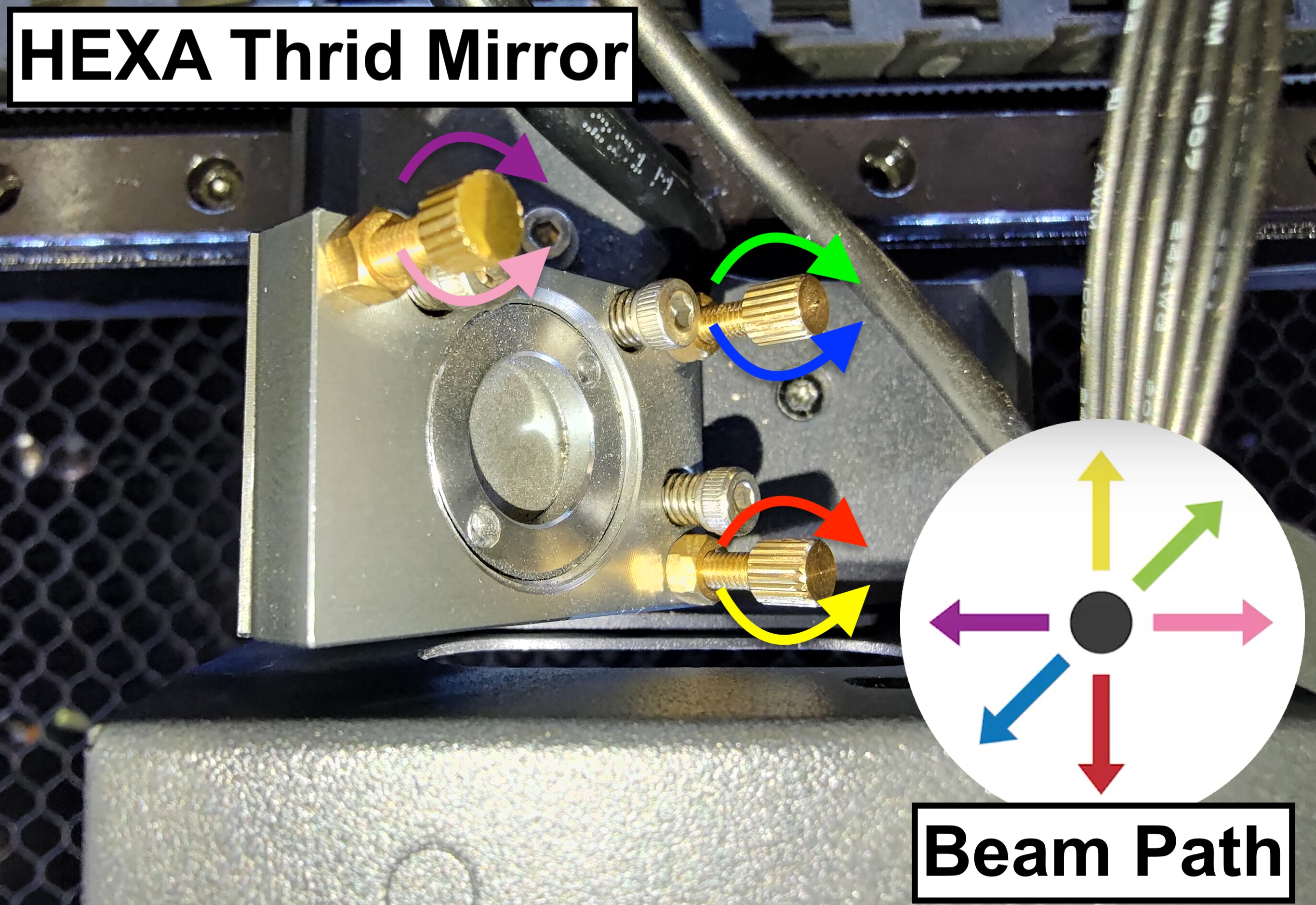

Schritt 8-4-1 - Zielen Sie auf die Schraube, die justiert werden soll:
Bestimmen Sie die Position Ihres zweiten Punktes und zielen Sie auf die Schraube und ihre Drehrichtung.
Bitte sehen Sie sich das Foto unten an und finden Sie die Nummer, die der Position Ihres zweiten Punktes ähnlich ist:
Bevor Sie die Schraube einstellen, lernen Sie bitte, wie Sie die Mutter richtig lösen:
- Sprühen Sie zuerst den Alkohol auf die Muttern, um das Gel oder den Klebstoff zu schmelzen, und warten Sie ein paar Sekunden.
- Verwenden Sie als Nächstes die Zange, um die Schraube zu halten, dann lösen Sie die Mutter mit dem Doppelkopfschlüssel um sie gegen den Uhrzeigersinn drehen.
Für #1:
Der zweite Punkt muss nach unten rechts gehen, um den ersten Punkt zu überlappen
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das Foto unten.
Für #2:
Der zweite Punkt muss gerade nach unten gehen, um den ersten Punkt zu überlappen.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #3:
Der zweite Punkt muss zuerst nach unten und dann nach Links gehen, um den ersten Punkt zu überlappen.
Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden, damit der Punkt nach unten geht.
Die untere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, damit der Punkt nach Links geht.
Bitte beachten Sie das Foto unten.
Für #4:
Der zweite Punkt muss nach rechts gehen, um den ersten Punkt zu überlappen.
Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #5:
Der zweite Punkt muss nach Links gehen, um den ersten Punkt zu überlappen.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das Foto unten.
Für #6:
Der zweite Punkt muss zuerst nach rechts und dann nach oben gehen, um den ersten Punkt zu überlappen.
Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden, damit der Punkt nach rechts geht.
Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, damit der Punkt nach oben geht.
Bitte beachten Sie das Foto unten.
Für #7:
Der zweite Punkt muss gerade nach oben gehen, um den ersten Punkt zu überlappen.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Für #8:
Der zweite Punkt muss nach Links oben gehen, um den ersten Punkt zu überlappen
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das Foto unten.
Schritt 8-4-2 - Ziehen Sie die Mutter nach der Einstellung fest:
Bitte ziehen Sie die Mutter nach der Einstellung der Schraube fest, indem Sie sie drehen im Uhrzeigersinn drehen.
Schritt 8-5 - Überprüfen Sie die Position des Punktes am Eingang des 3. Spiegels
Wenn Ihr Weg vom 2. zum 3. Spiegel ausgerichtet ist, überprüfen Sie mit dem OPA-Werkzeug, ob sich der Punkt in der Mitte des Eingangs des 3. Spiegels befindet.
Bitte benutzen Sie den Link um die Datei herunterzuladen und ein 3mm transparentes Acryl zum Gravieren und Schneiden zu verwenden.
Der Kreis des Werkzeugs wird wie auf dem Foto unten mit dem Eingang übereinstimmen.

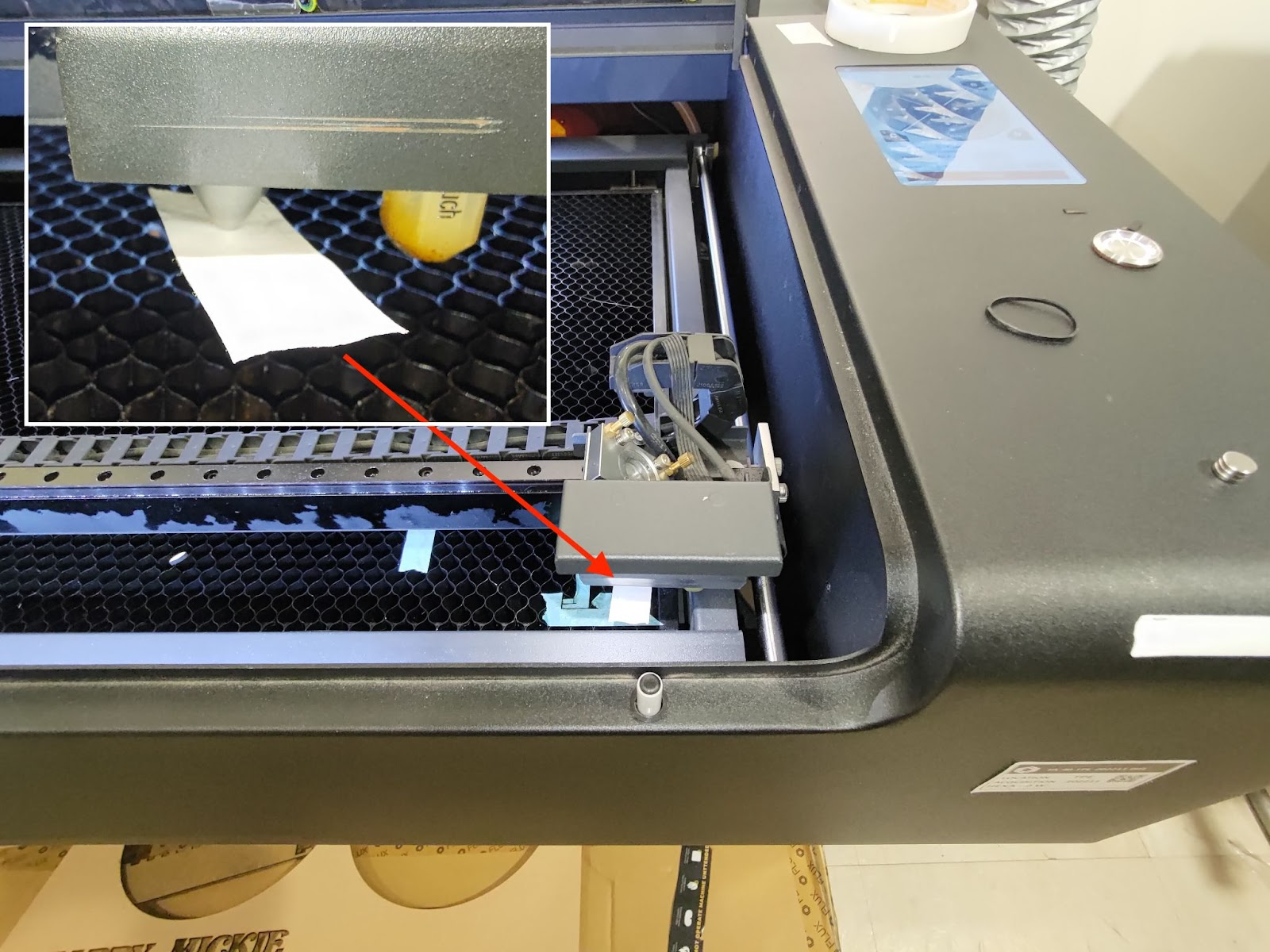

Wenn Ihre Maschine keinen Bereich des Bettes durchschneiden kann, müssen Sie ein temporäres Werkzeug herstellen.
Bitte verwenden Sie ein Stück transparentes Klebeband und falten Sie es so, dass der klebrige Teil eingeschlossen ist.
Zeichnen Sie zwei Linien wie auf den Fotos unten:
Die Mitte der Linien auf dem Klebeband wird die Mitte des runden Eingangs sein.
(Es wird empfohlen, zwei Markierungen wie die roten Punkte auf dem Foto unten zu machen, um die Linien auf dem Klebeband auszurichten.)

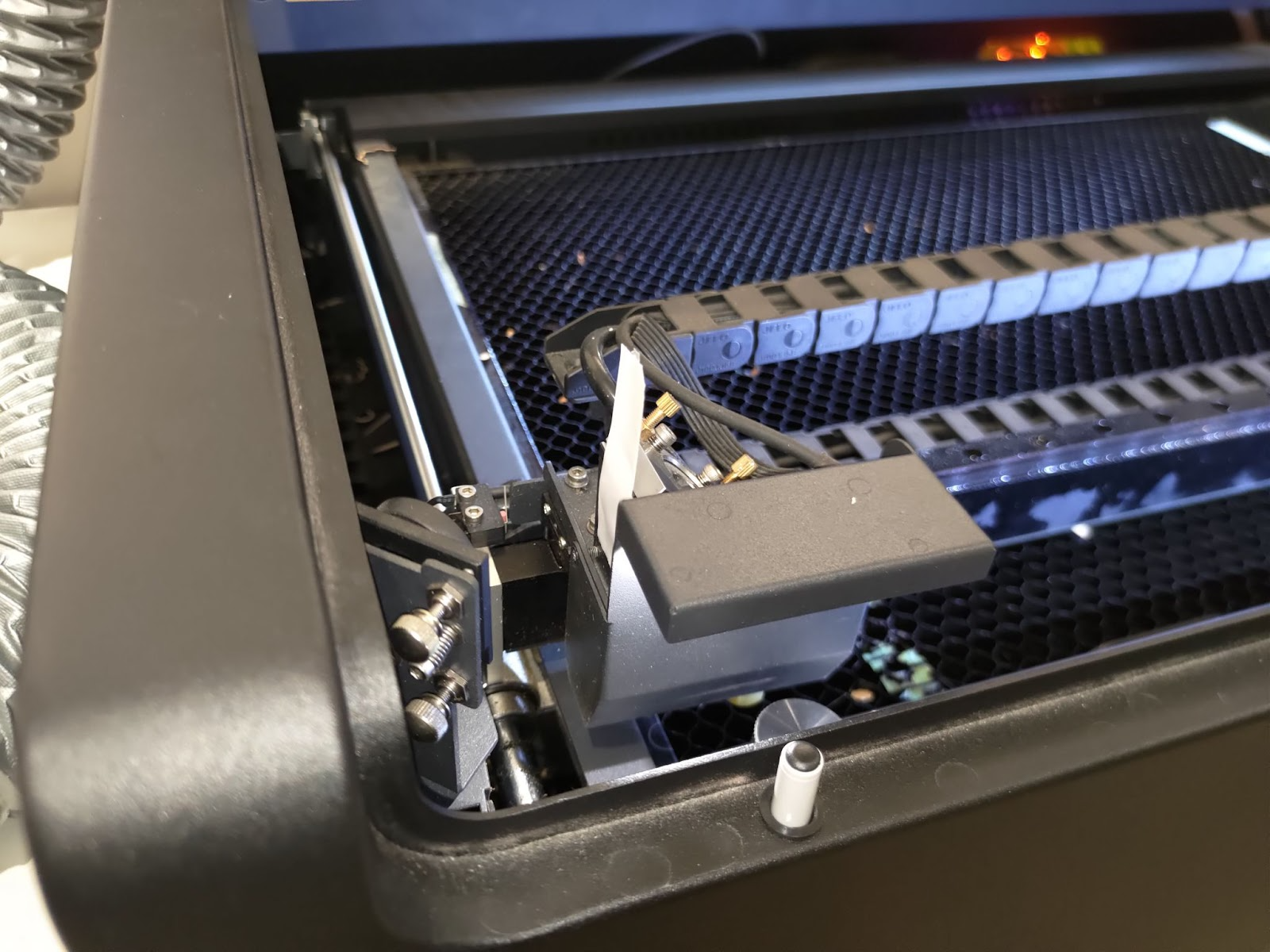

Schritt 8-5-1 - Erstellen Sie den Punkt:

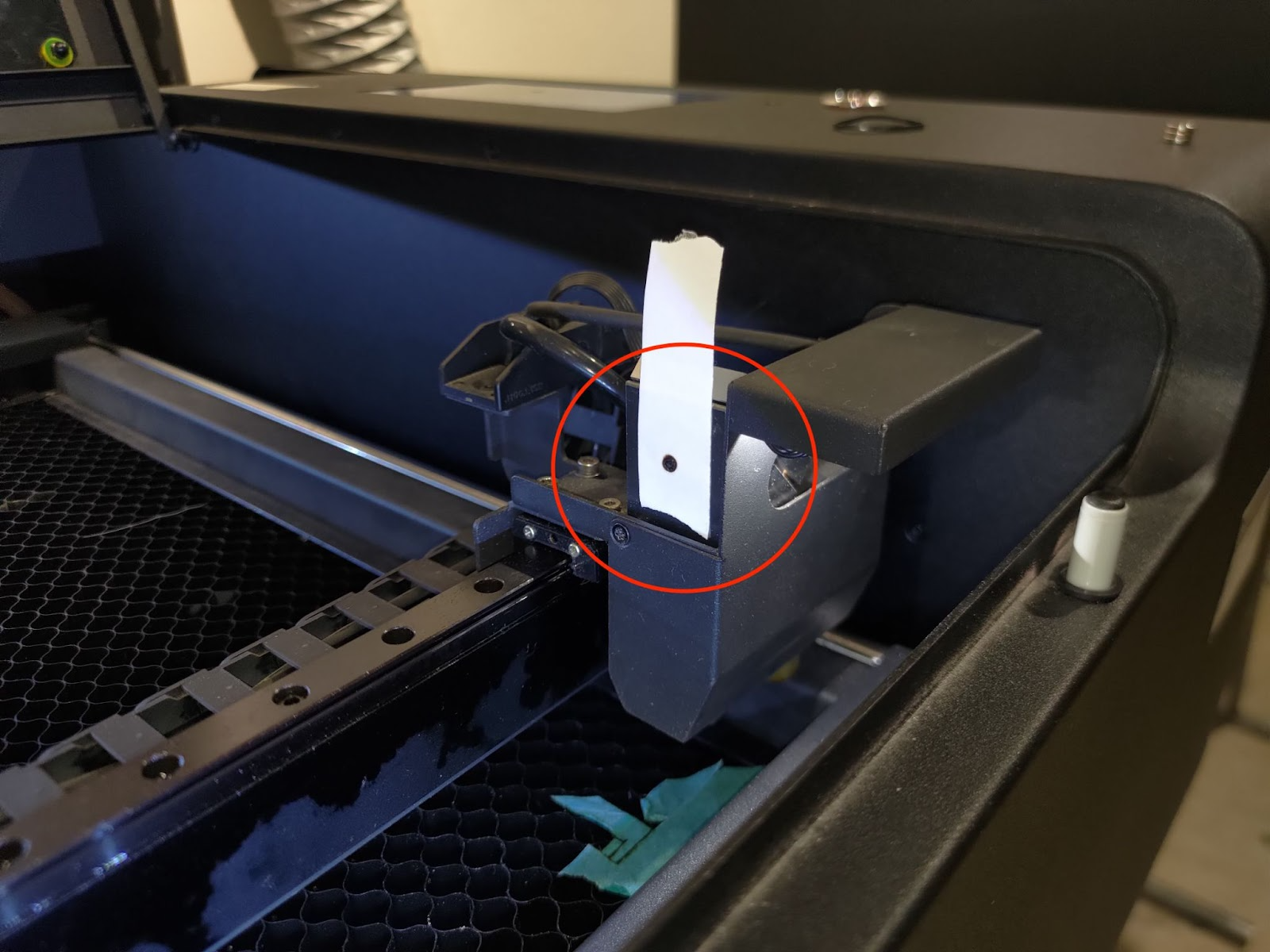

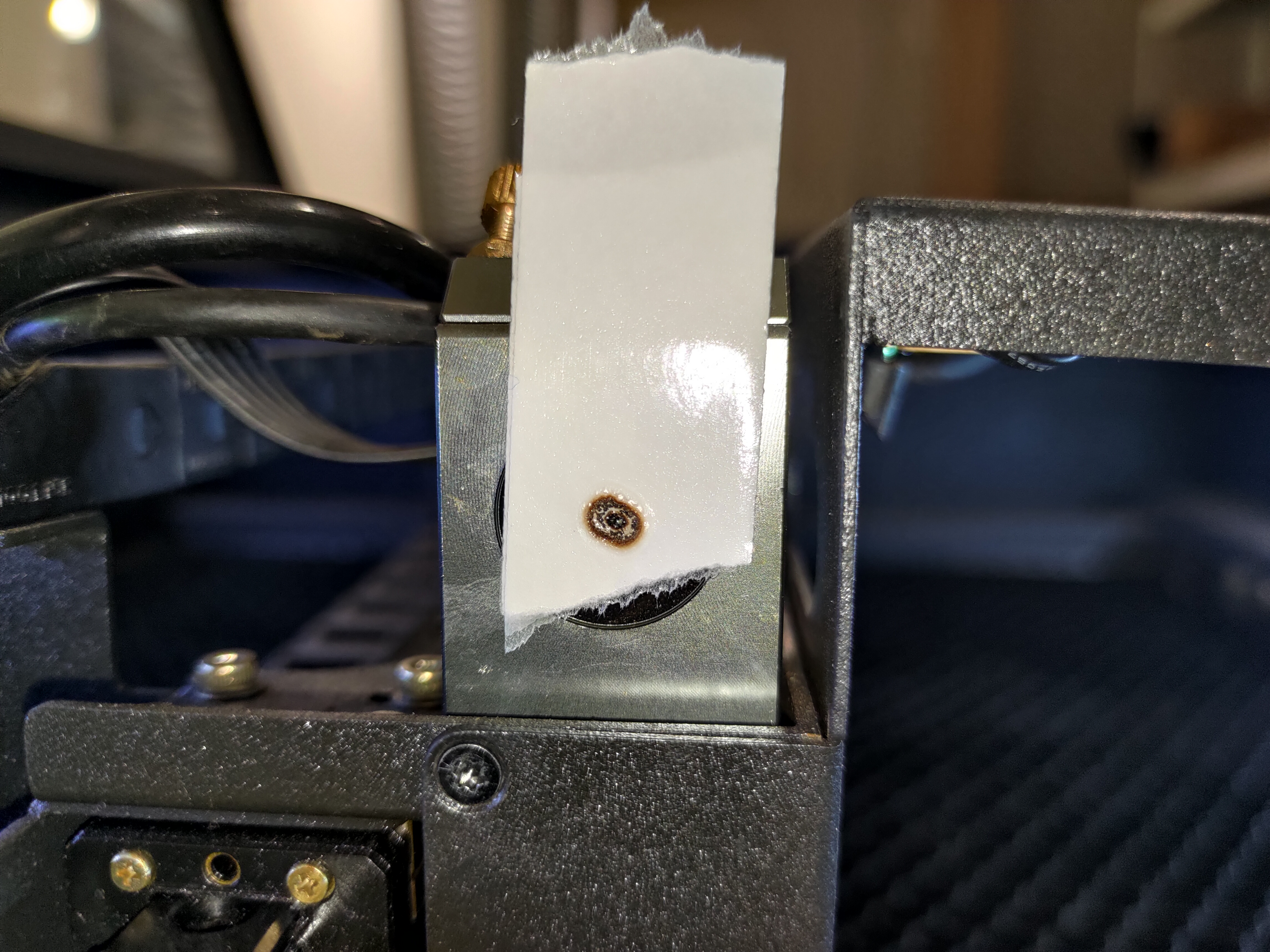

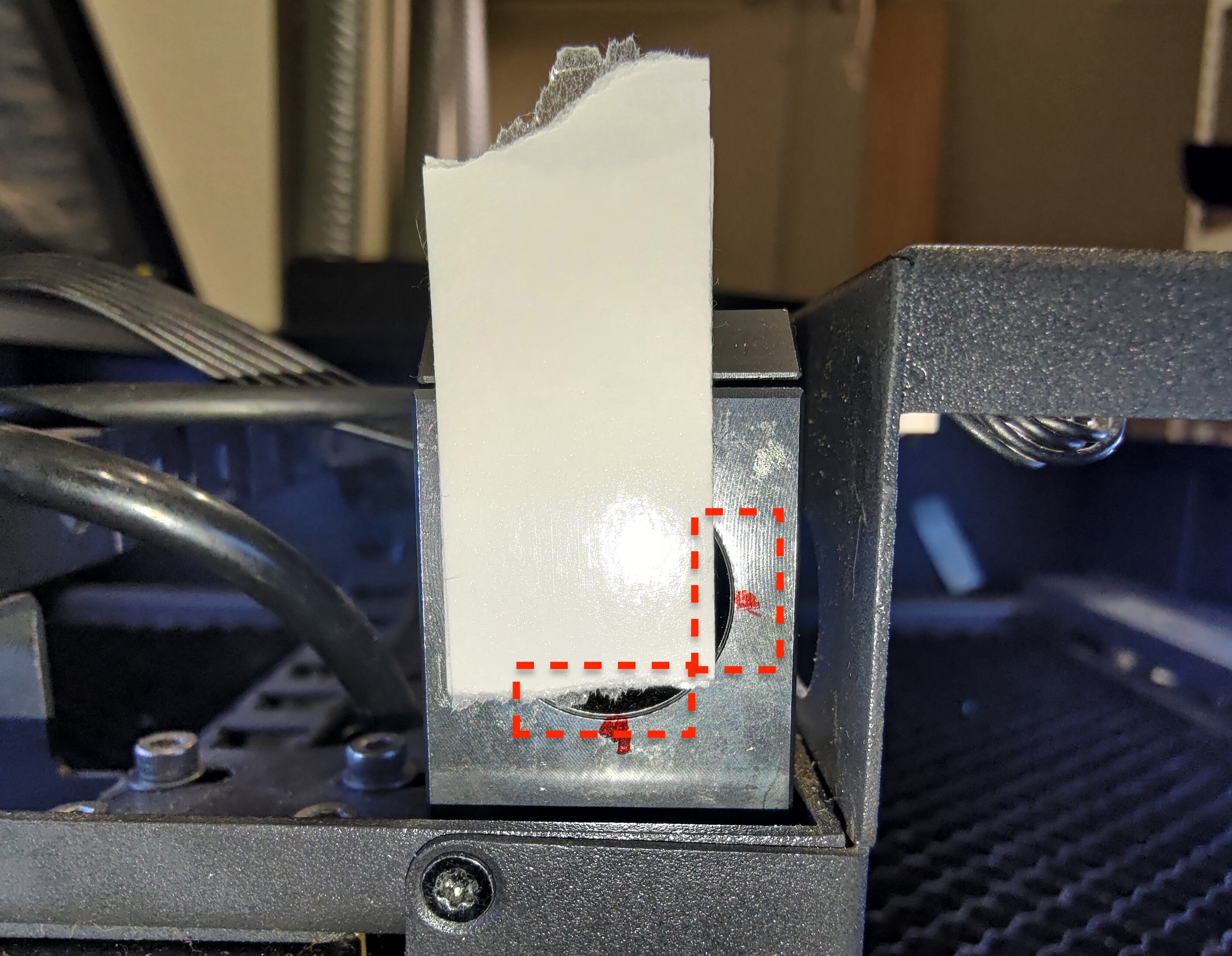

Platzieren Sie ein 2-lagiges Klebeband auf dem Eingang des 3. Spiegels.
Decken Sie den Kreis (Eingang) nicht vollständig ab, lassen Sie ein wenig Platz für die Ausrichtung der Position des OPA-Werkzeugs.

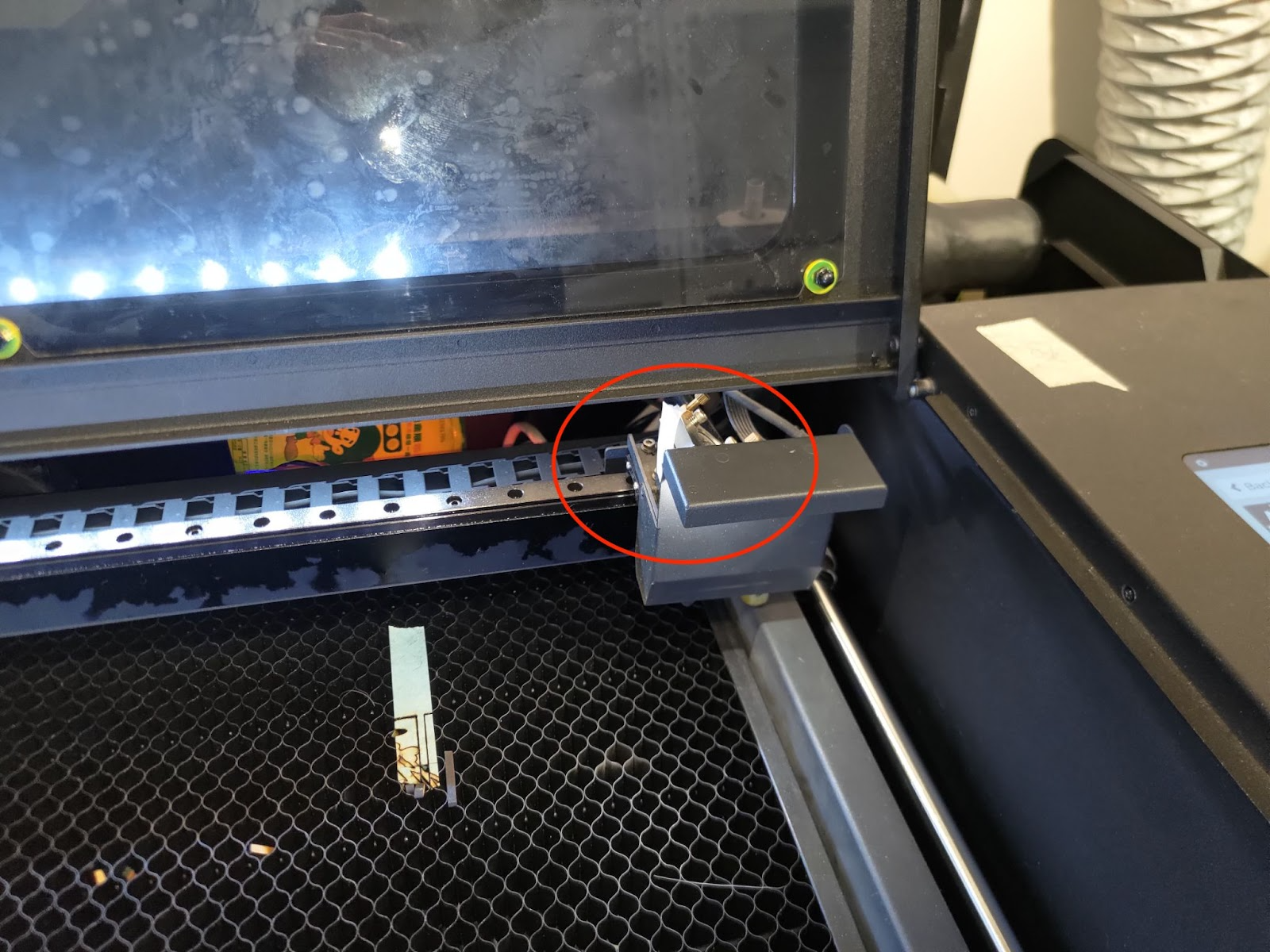

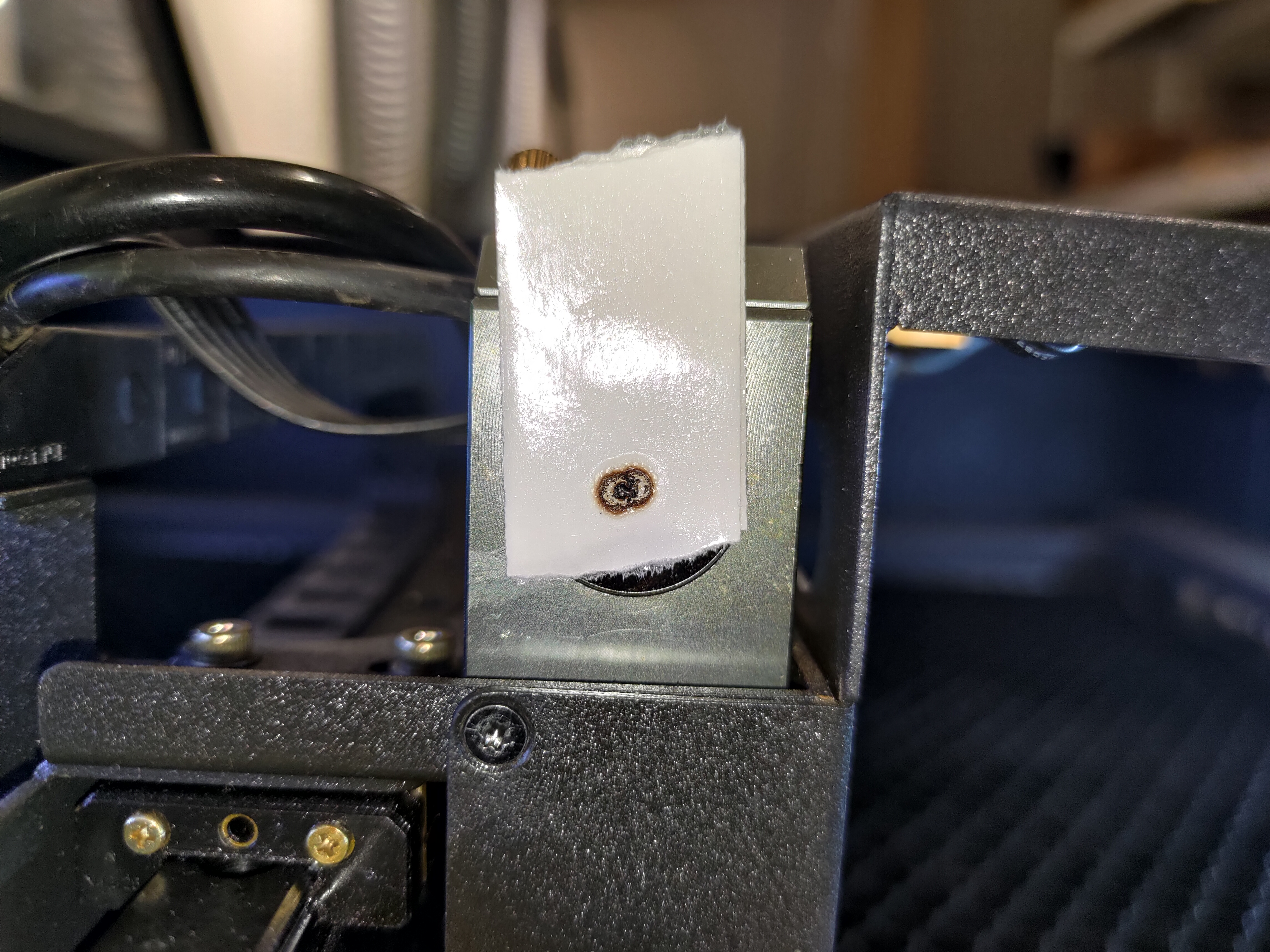

Bewegen Sie den Kopf in die Mitte des Bettes und machen Sie 5 Impulse.

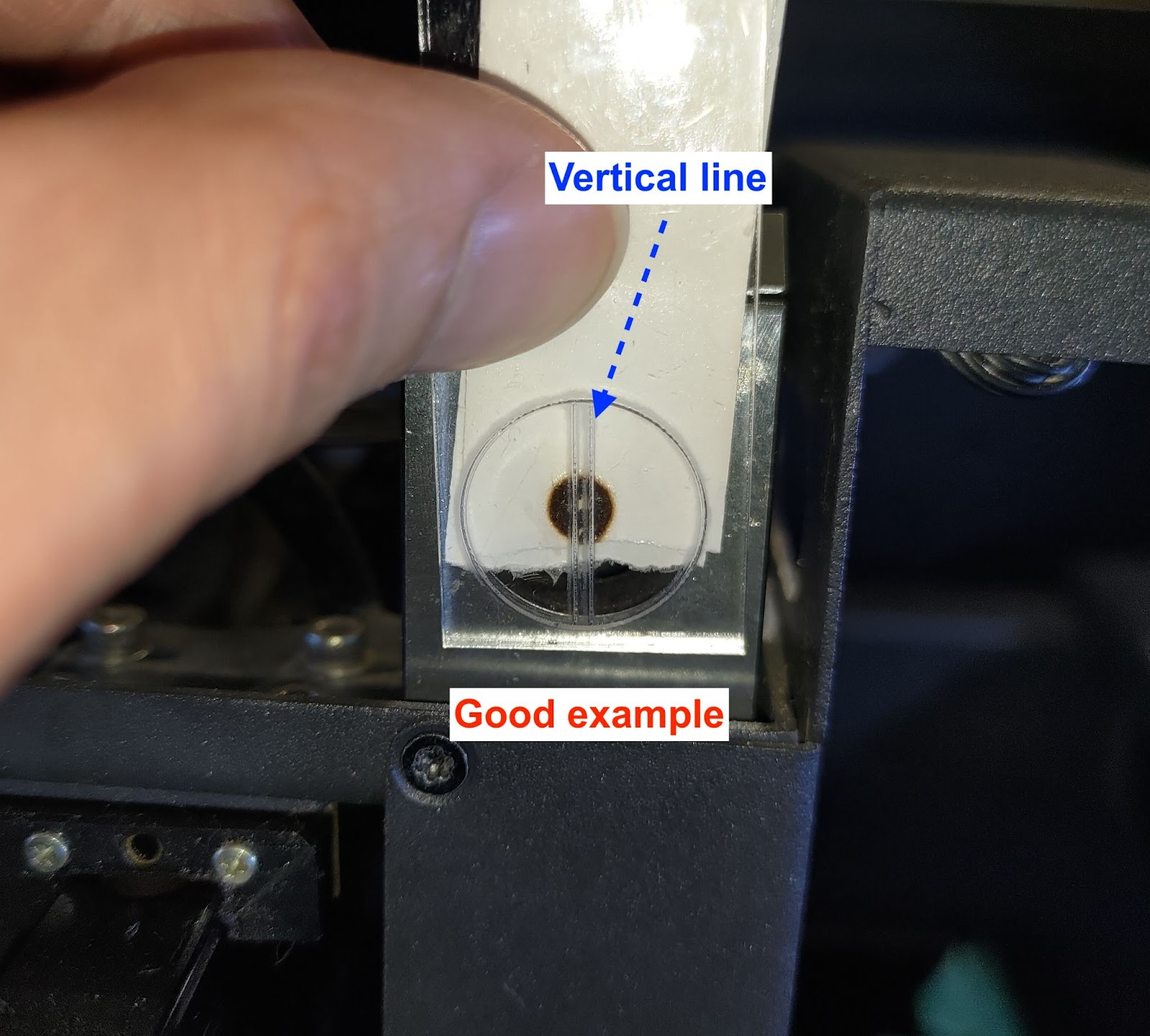

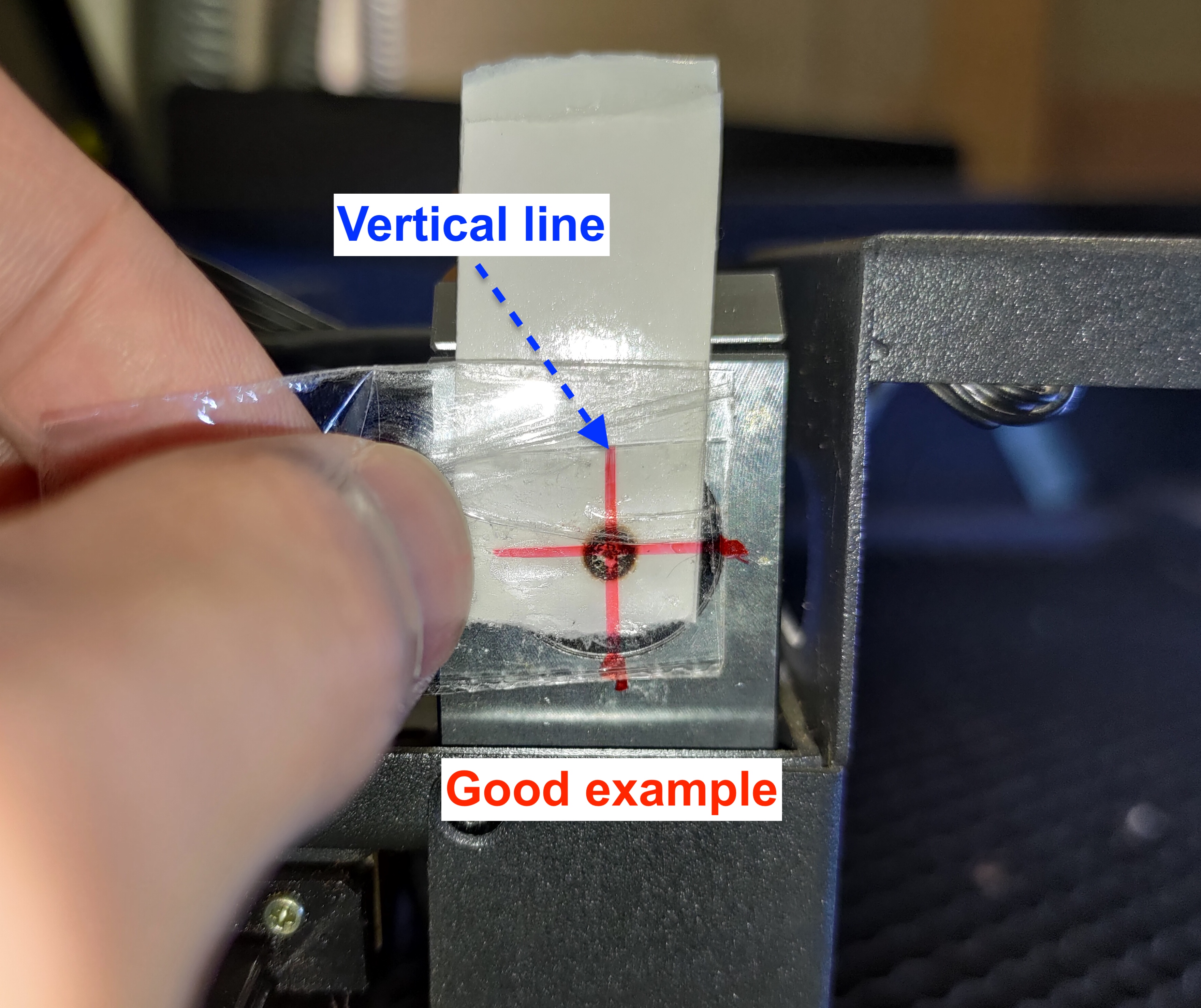

Schritt 8-5-2 - Überprüfen Sie die vertikale Linie mit dem Werkzeug:
Verwenden Sie das Werkzeug, um zu überprüfen, ob der Punkt vertikal zentriert ist.

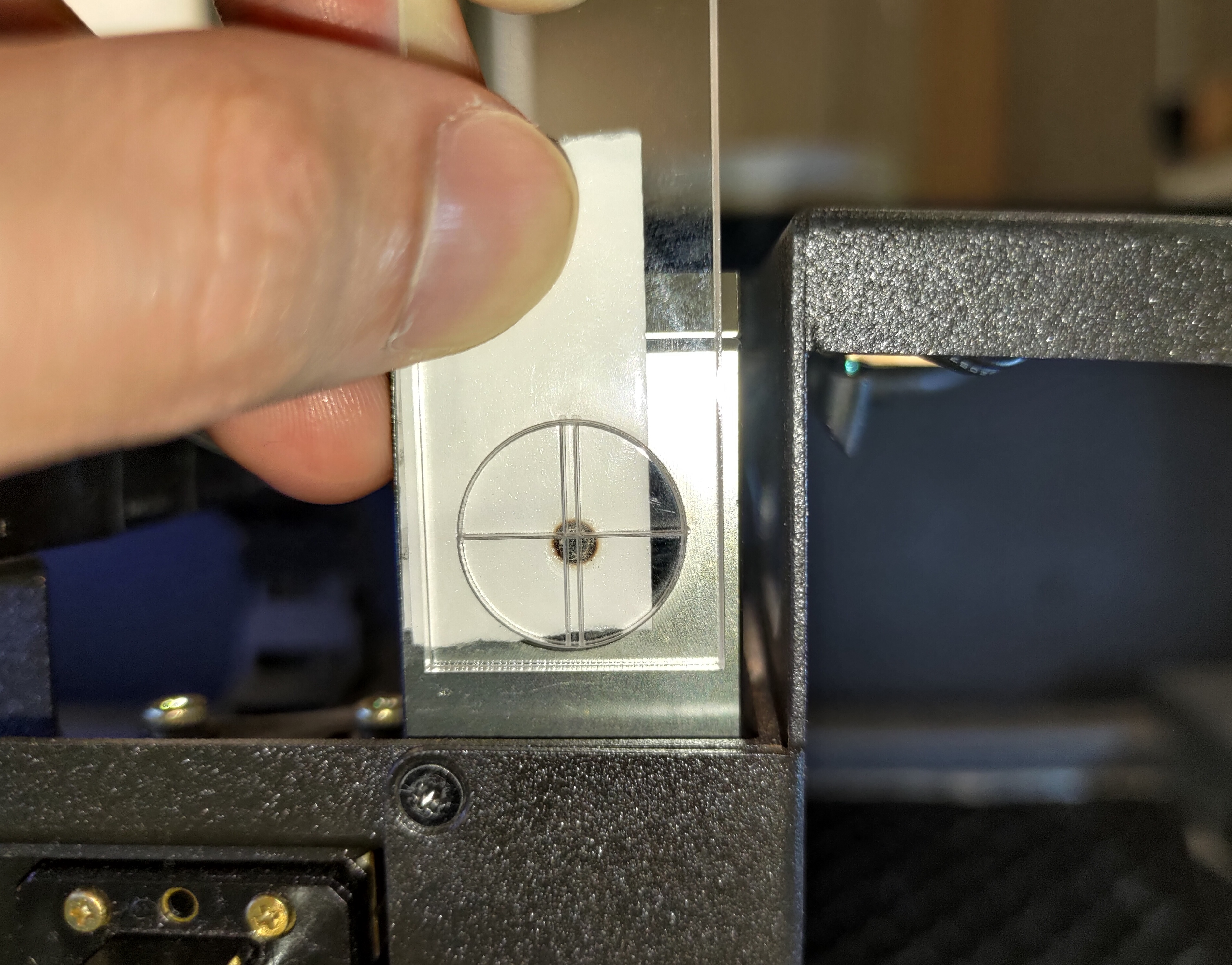

Für Acrylwerkzeug:
Für Bandwerkzeug:
- Wenn Ihr Punkt in der Mitte ist, gehen Sie bitte zu Schritt 8-5-3.
- Wenn Ihr Punkt nicht in der Mitte ist, lesen Sie bitte die Anleitung wie man die Position des Laserkopfes unten einstellt.

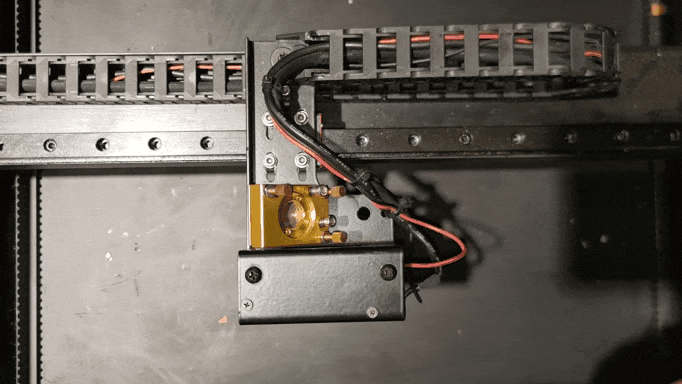

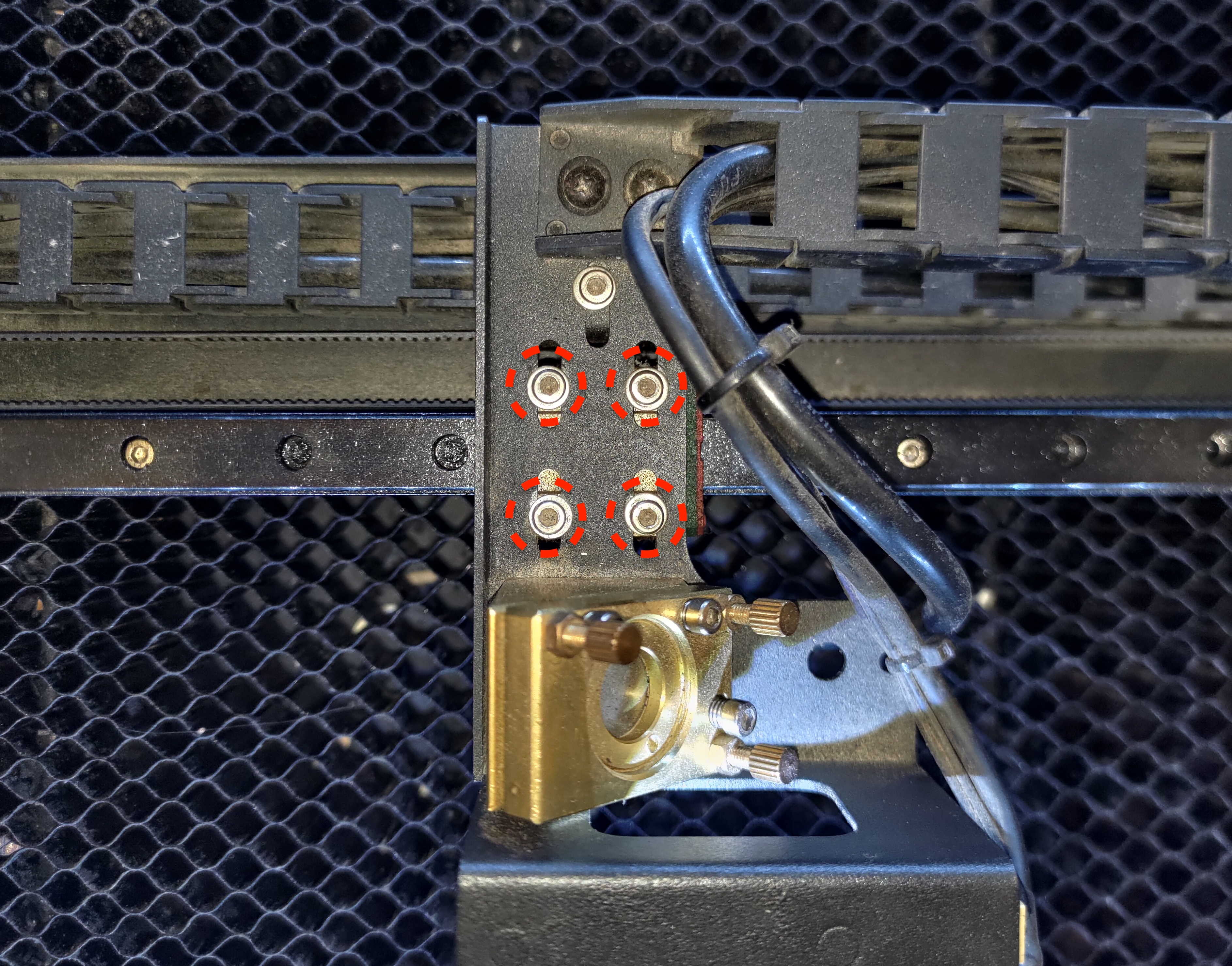

Lösen Sie diese 4 Schrauben leicht:
Nach dem Lösen der Schrauben kann der Kopf nun hinein- oder herausgedrückt werden.
- Herausdrücken:
- Hineindrücken:
Nach dem Bewegen des Kopfes schrauben Sie bitte die Schrauben wieder ein und die Kamerakalibrierung muss durchgeführt werden.

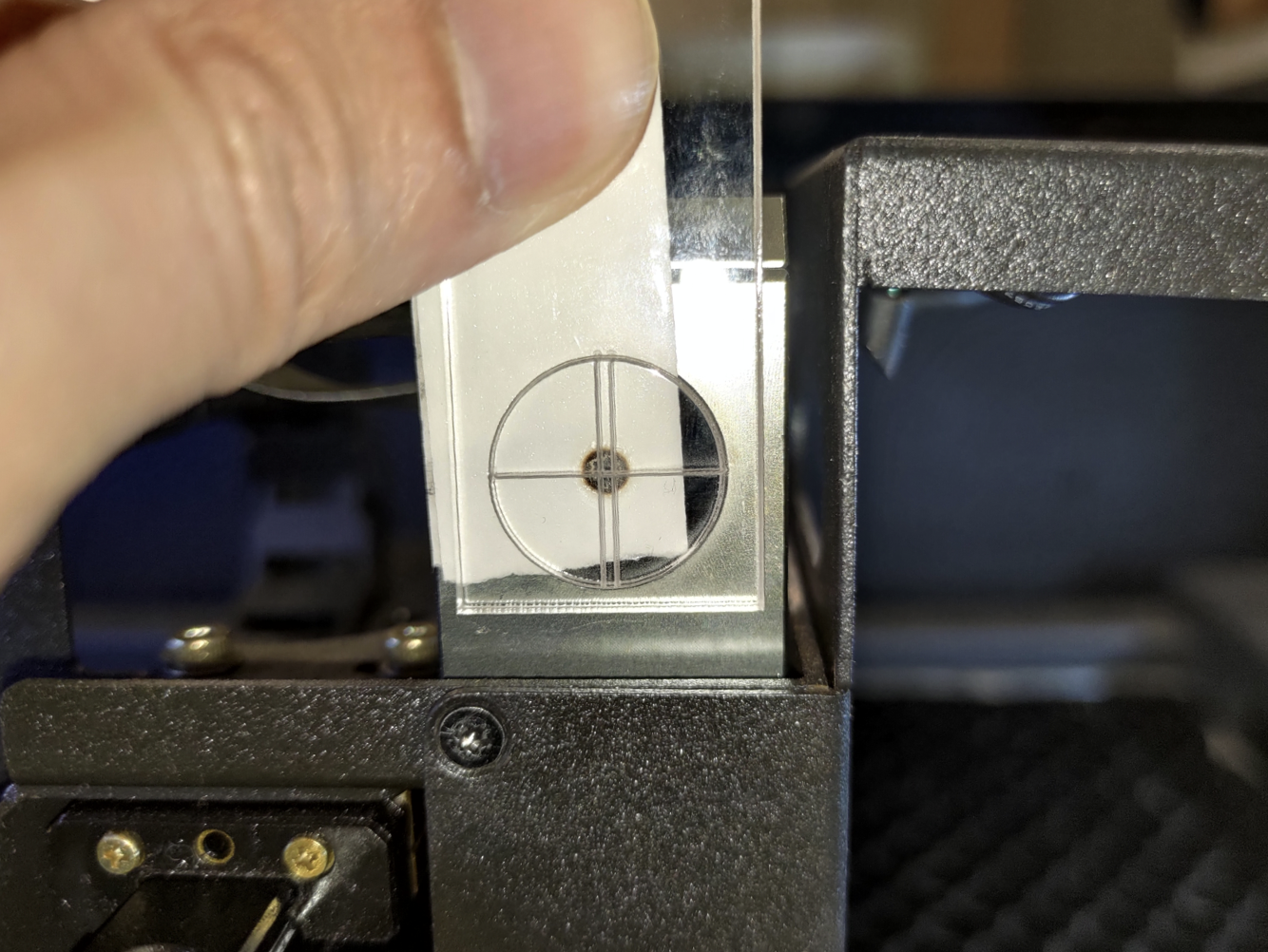

Schritt 8-5-3 - Überprüfen Sie die horizontale Linie mit dem Werkzeug:
Nach der Überprüfung der vertikalen Linie verwenden Sie bitte das Werkzeug, um die horizontale Linie zu überprüfen, dass der Punkt in der Mitte oder ein wenig über der Linie sein muss, wird ebenfalls akzeptiert.

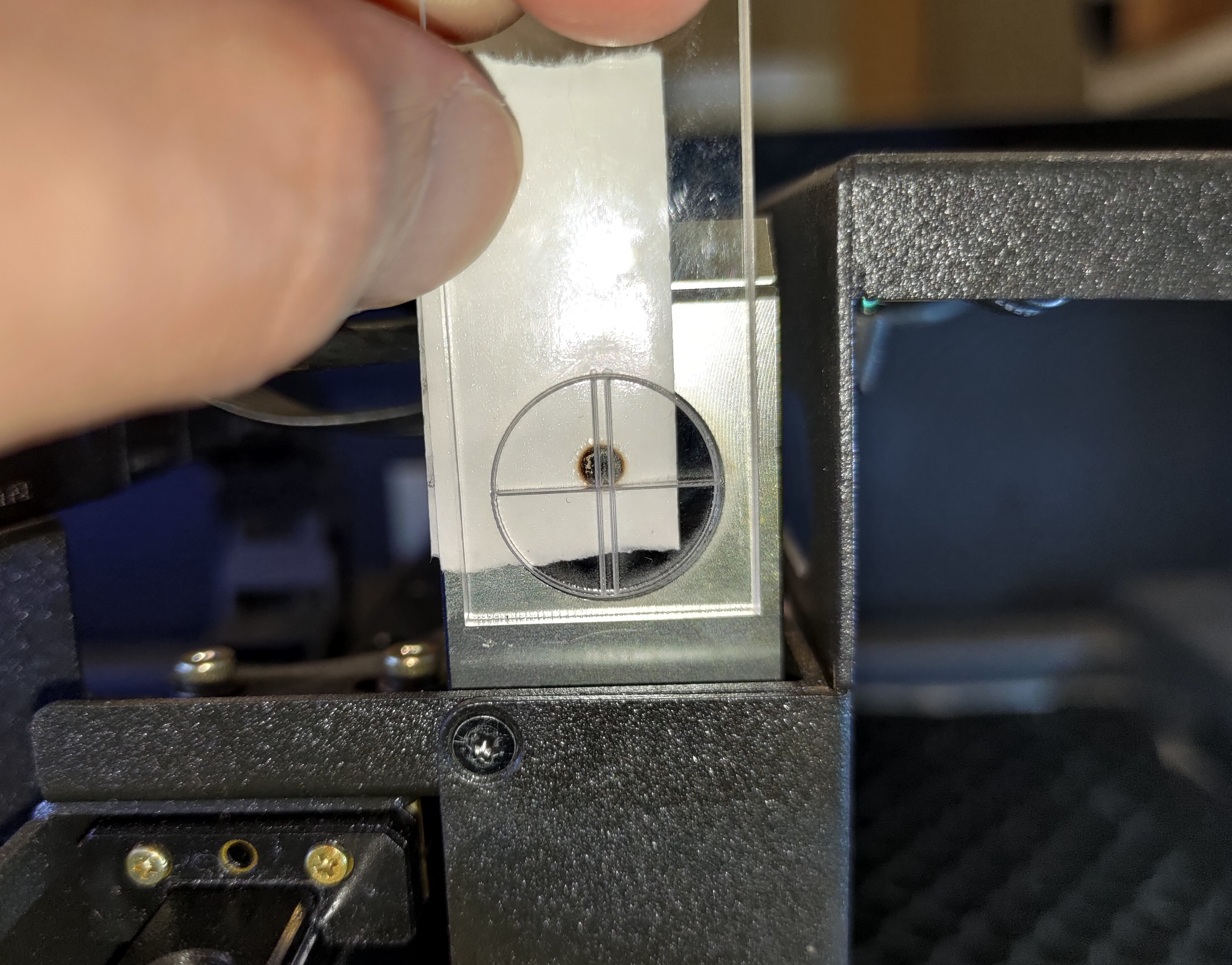

Acrylwerkzeug - Perfektes Beispiel:
Acrylwerkzeug - Akzeptables Beispiel:

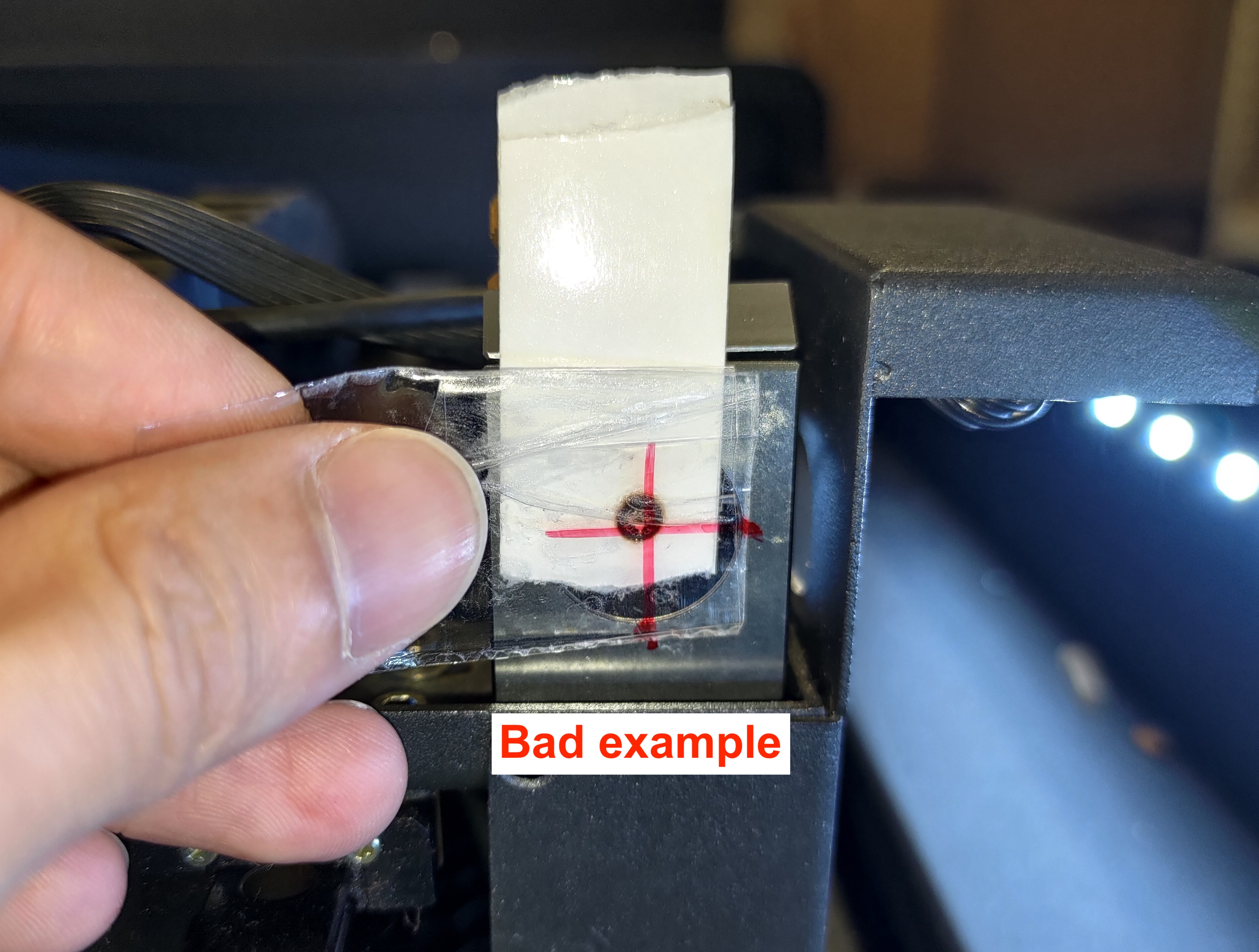

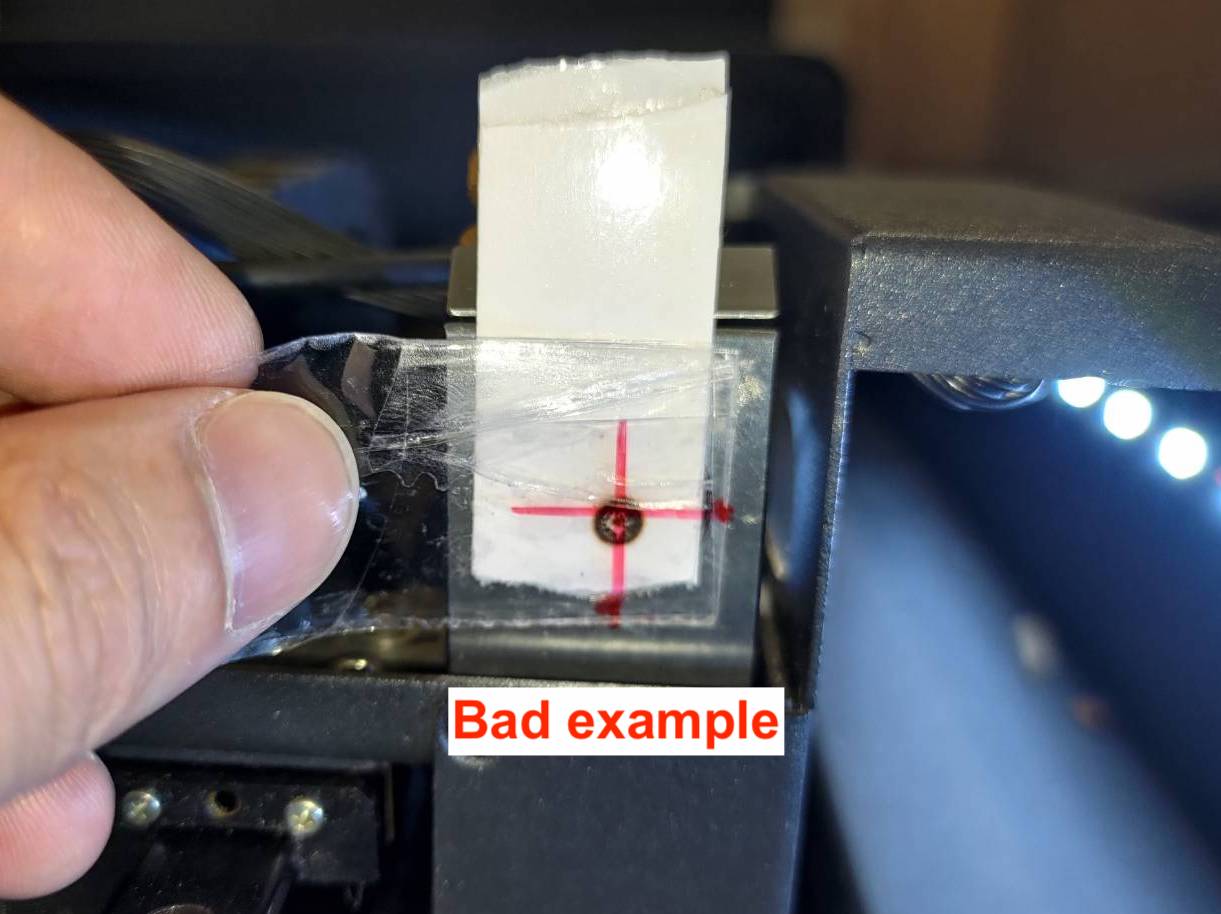

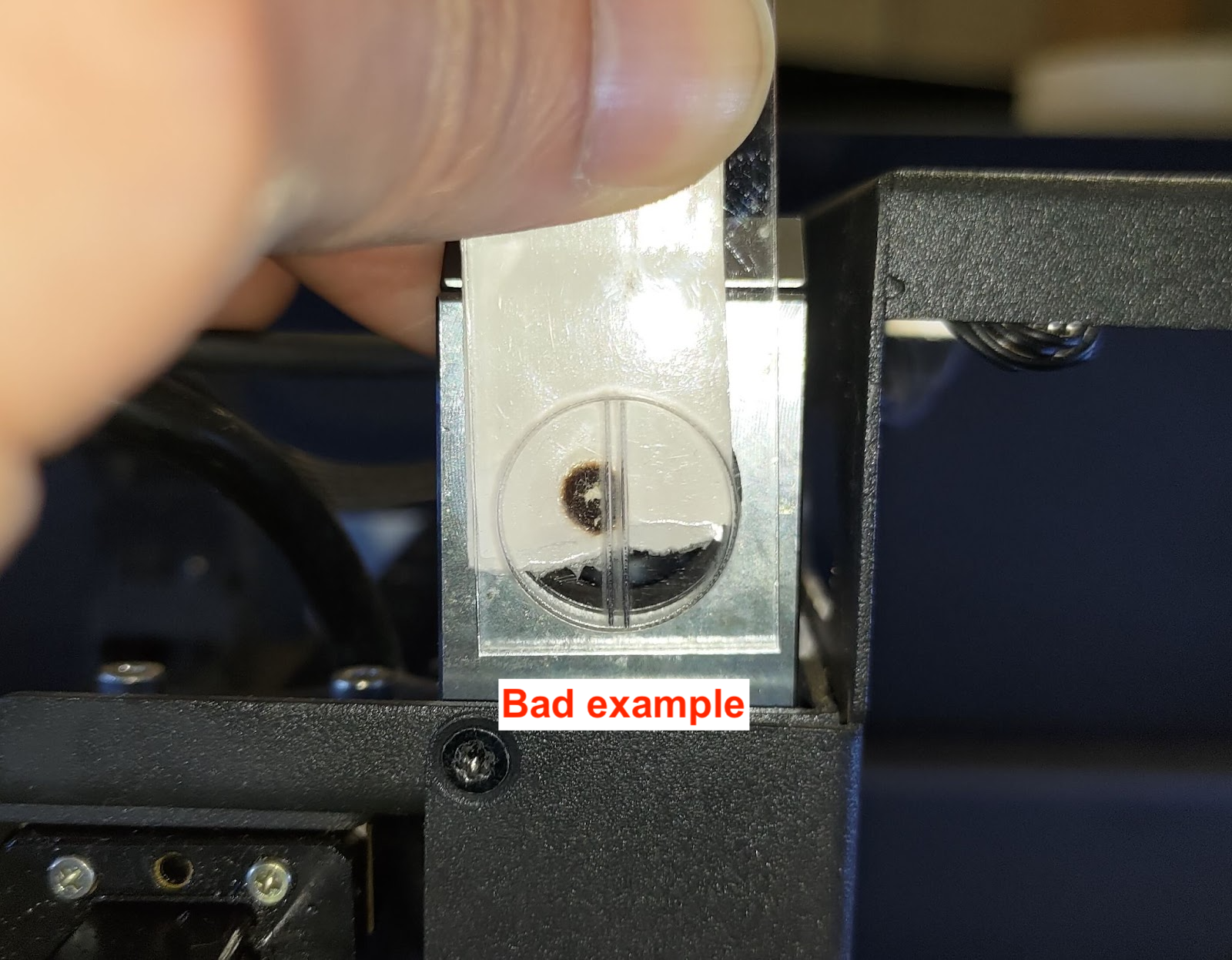

Acrylwerkzeug - Schlechtes Beispiel:

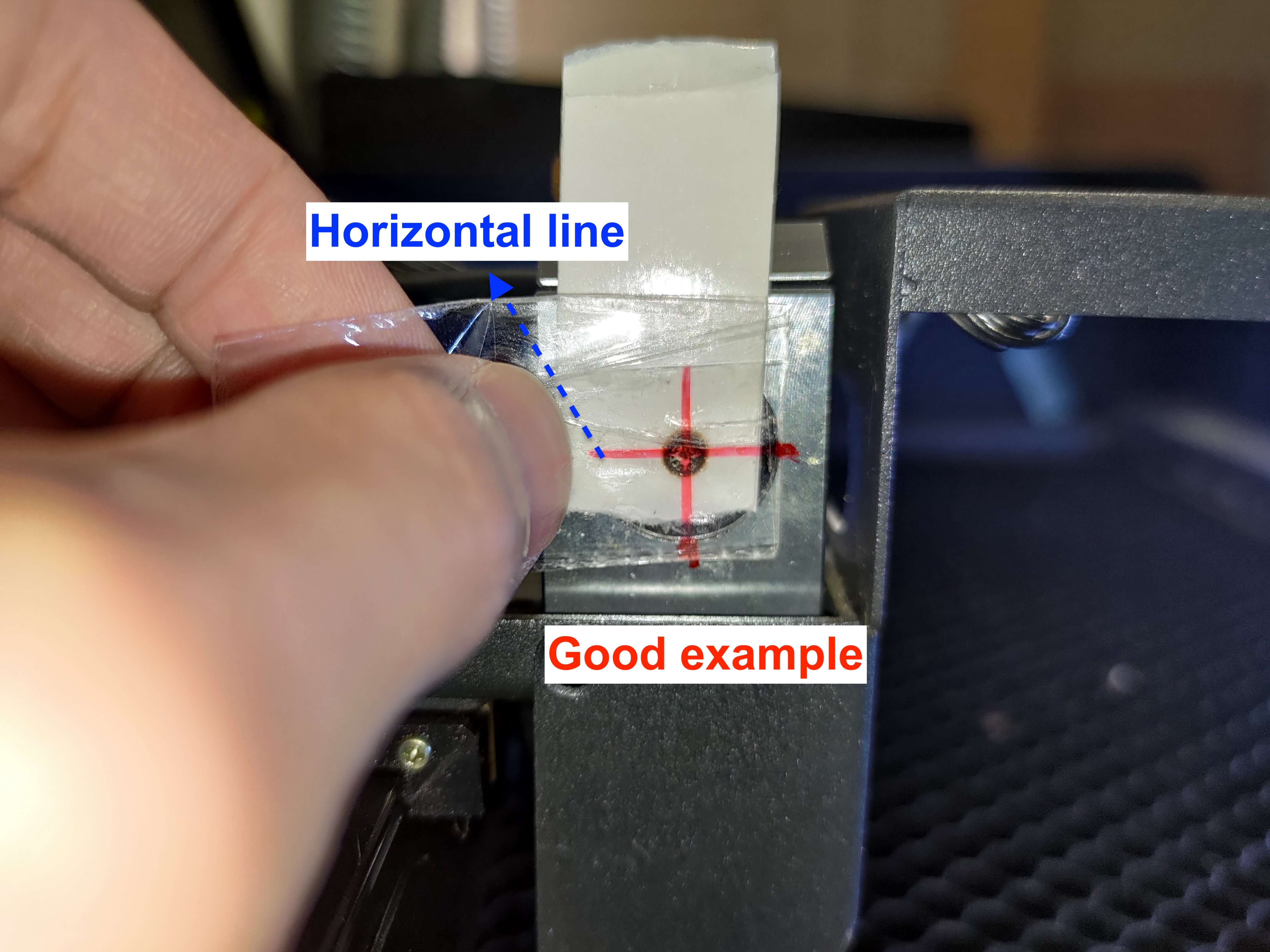

Für Bandwerkzeug:
Wenn Ihr Punkt unterhalb der horizontalen Linie liegt, wenden Sie sich bitte an Ihren lokalen Händler und geben Sie an, dass Ihr Punkt unterhalb der horizontalen Linie liegt.
Schritt 8-6 - Sammeln Sie das 3. Spiegelband:
Platzieren Sie ein zweischichtiges Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die mittlere Linke Position.
Machen Sie 3 Pulse, um den ersten Punkt zu erzeugen.
Lassen Sie dasselbe Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die mittlere rechte Position.
Machen Sie 3 Pulse um den zweiten Punkt zu erstellen.
Entfernen Sie das Klebeband vom 3rd Spiegel und legen Sie es auf das Papier.
Notieren Sie die Position und die Anzahl der Pulse wie auf dem Foto unten.

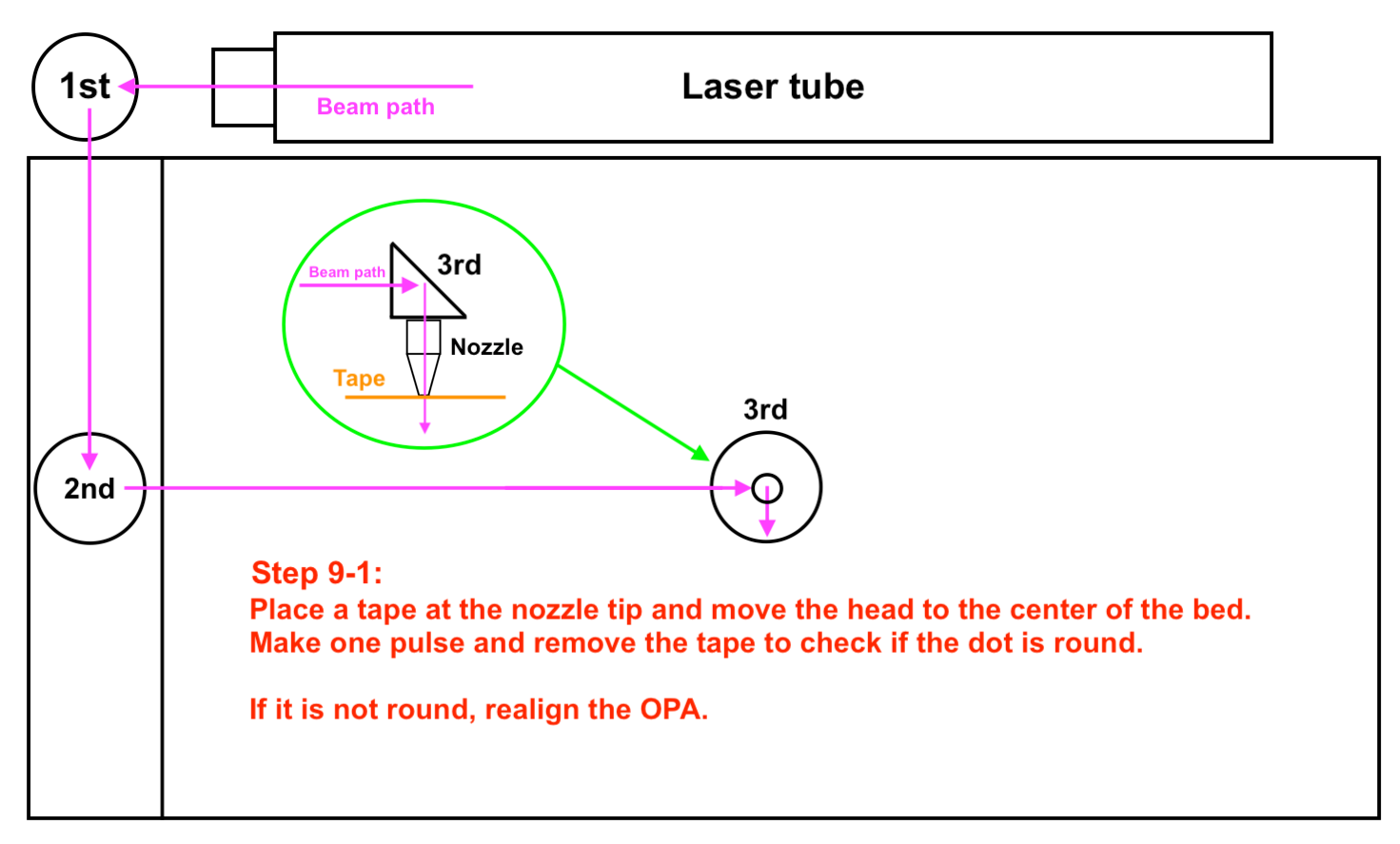

Schritt 9 - Überprüfen Sie den Weg vom 3. Spiegel bis zur Düsenspitze:
Es gibt zwei Stellen zu überprüfen.
Die erste ist die Mitte des Bettes.
Schrittübersicht:
Die andere ist die untere rechte Ecke des Bettes:
Schrittübersicht:
Schritt 9-1 - Überprüfen Sie den Z-Achsen-Weg in der Mitte des Bettes
Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze und bewegen Sie den Laserkopf in die Mitte des Bettes, dann machen Sie einen Puls.
Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.
Gutes Beispiel:
Schlechte Beispiele:
- Wenn Ihr Punkt rund ist, gehen Sie zu Schritt 9-3
- Wenn Ihr Punkt nicht rund ist, gehen Sie zu Schritt 9-2, um den optischen Weg vom 3. Spiegel zum Bett (Z-Achse) neu auszurichten, der nicht vertikal genug ist.
- Wenn Sie keine Punkte auf dem Klebeband finden, lesen Sie bitte die Anweisungen für die erweiterte Einstellung. [5-3 Erweiterte Einstellung des optischen Weges]
Schritt 9-2 - Passen Sie den Z-Achsen-Pfad in der Mitte des Bettes an
In diesem Schritt erfahren Sie, wie Sie den vertikalen Pfad vom 3. Spiegel zum Bett ausrichten, indem Sie die Schrauben am 3. Spiegel einstellen.
Es gibt drei Schrauben am 3. Spiegel, und durch Drehen im oder gegen den Uhrzeigersinn wird der vertikale Strahlweg verändert, d. h. die Position des kleinen Punktes auf dem Klebeband ändert sich.
Bitte beachten Sie, dass sich der Pfad bei jeder Einstellung der Schraube ändern kann. Um die Genauigkeit zu gewährleisten, müssen Sie einen sauberen Bereich finden, um das Klebeband auf die Düsenspitze zu kleben. Das Klebeband kann wiederverwendet werden, bis der gesamte saubere Bereich aufgebraucht ist.
Schritt 9-2-1 - Zielen Sie auf die Schraube, die eingestellt werden soll:
Bestimmen Sie die Position des vertikalen Punktes und zielen Sie auf die Schraube und ihre Drehrichtung.
Zunächst müssen Sie den gesamten Bereich kennen, in den sich der Punkt bewegen kann.
Es ist tatsächlich der gleiche Bereich wie die Düsenspitze. Die eingedrückte Markierung auf dem Klebeband ist der Bereich.
Suchen Sie als Nächstes die Zahl, die Ihrer vertikalen Punktposition ähnlich ist
Schematische Darstellung:
Bevor Sie die Schraube einstellen, lernen Sie bitte, wie Sie die Mutter richtig lösen:
Halten Sie die Schraube mit der Zange fest und lösen Sie dann die Mutter mit dem Doppelkopfschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
Für #1:
Der vertikale Punkt muss nach rechts gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das Foto unten.
Für #2:
Der vertikale Punkt muss nach unten rechts gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach rechts zu gehen.
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um nach unten zu gehen.
Bitte beachten Sie das Foto unten.
Für #3:
Der vertikale Punkt muss nach unten gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um nach unten zu gehen.
Bitte beachten Sie das Foto unten.
Für #4:
Der vertikale Punkt muss nach unten Links gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie das Foto unten.
Für #5:
Der vertikale Punkt muss nach Links gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die Schraube oben Links muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie das Foto unten.
Für #6:
Der vertikale Punkt muss nach oben Links gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden, um nach Links zu gehen.
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gehen.
Bitte beachten Sie das Foto unten.
Für #7:
Der vertikale Punkt muss nach oben gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gehen.
Bitte beachten Sie das Foto unten.
Für #8:
Der vertikale Punkt muss nach oben rechts gehen, um rund und in der Mitte zu sein.
Wenn Sie vor der Maschine stehen:
Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie das Foto unten.
Schritt 9-2-2 - Ziehen Sie die Mutter nach der Einstellung fest:
Bitte ziehen Sie die Mutter nach der Einstellung der Schraube fest, indem Sie sie drehen im Uhrzeigersinn drehen.
Schritt 9-3 - Überprüfen Sie den Z-Achsen-Pfad in der unteren rechten Ecke des Bettes
Platzieren Sie ein einlagiges Klebeband an der Düsenspitze und bewegen Sie den Laserkopf in die untere rechte Ecke des Bettes, dann machen Sie einen Puls.
Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.
(Es ist normal, dass der Eckpunkt kleiner ist als der Mittelpunkt. Bitte beachten Sie die folgenden Beispiele.)
Gutes Beispiel:
Akzeptable Beispiele:
Schlechte Beispiele:
- Wenn Ihr Punkt nicht rund ist, gehen Sie zurück zu Schritt 9-4, um den optischen Pfad vom 3. Spiegel zum Bett (Z-Achse) neu auszurichten, der nicht vertikal genug ist.
- Wenn Ihr Punkt rund ist, gehen Sie zu Schritt 9-5.
Schritt 9-4 - Passen Sie den Z-Achsen-Pfad an der Unteren rechten Ecke des Bettes
- Beziehen Sie sich auf Schritt 9-2 und schließen Sie die Einstellung ab. Die Einstellmethode ist die gleiche wie beim Einstellen des Punktes in der Mitte des Bettes.
- Bitte überprüfen Sie den vertikalen Punkt in der Mitte erneut nach der Einstellung der unteren rechten Ecke.
- Wenn es nicht möglich ist, dass beide Positionen gleichzeitig rund sind, überspringen Sie bitte die Einstellung der unteren rechten Ecker und gehen Sie zu 9-5 und durchlaufen Sie Schritt 10.
Schritt 9-5 - Sammeln Sie die Düsenspitzen-Bänder (Z-Achse):
Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze und bewegen Sie den Laserkopf in die Mitte des Bettes, dann machen Sie einen Puls.
Entfernen Sie das Klebeband vom Düsenspitze und legen Sie es auf das Papier.
Notieren Sie die Position und die Anzahl der Pulse wie auf dem Foto unten.
Platzieren Sie eine weitere einlagiges Klebeband an der Düsenspitze und bewegen Sie den Laserkopf in die untere rechte Ecke des Bettes, dann machen Sie einen Puls.
Entfernen Sie das Klebeband von der Düsenspitze und kleben Sie es auf das Papier.
Notieren Sie die Position und die Anzahl der Pulse wie auf dem Foto unten.
######################################################################
Der Justiervorgang des optischen Weges ist nun abgeschlossen.
- Wenn Sie kein Problem mit der Maschine haben, können Sie hier aufhören und die gesammelten Klebebänder können entsorgt werden.
- Wenn Sie ein Problem in Bezug auf die Ausrichtung oder die Laserleistung haben, gehen Sie bitte zu Schritt 10 und bewahren Sie die gesammelten Klebebänder für die Fehlerbehebung und Berichterstattung auf.
######################################################################
Schritt 10 - Berichterstattung:
- Wenn Ihre OPA in Ordnung ist, aber die Maschine andere Probleme hat, wenden Sie sich bitte an Ihren lokalen Händler und bewahren Sie die gesammelten Klebebänder auf, die Sie bei Bedarf mit dem Händler teilen können.
- Wenn Ihre vertikalen Punkte in beiden Positionen nicht gleichzeitig sein können, sammeln Sie bitte zwei weitere Klebebänder und machen Sie ein Nahaufnahme der vertikalen Punkte, teilen Sie dann die Fotos der gesammelten Klebebänder mit Ihrem Händler.
Folgen Sie den nachstehenden Schritten:
- Verwenden Sie ein Stück doppelseitiges Klebeband. Machen Sie den ersten Punkt an der obere Linke Ecke mit drei Laserimpulsen.
- Bewahren Sie das Klebeband auf und machen Sie den zweiten Punkt in der oberen rechten Ecke mit 3 Laserimpulsen.
- Sammeln Sie das erste Klebeband. Notieren Sie die Position und Anzahl der Impulse:
- Verwenden Sie ein weiteres neues Stück doppelseitiges Klebeband. Machen Sie den ersten Punkt an der unteren Linken Ecke mit drei Laserimpulsen.
- Bewahren Sie das Klebeband auf und machen Sie den zweiten Punkt in der oberen rechten Ecke mit 3 Laserimpulsen.
- Sammeln Sie das letzte Band. Notieren Sie die Position und die Anzahl der Impulse.
- Machen Sie abschließend ein Nahaufnahme der Düsenspitzenpunkte.
#END
Kommentare
0 Kommentare
Bitte melden Sie sich an, um einen Kommentar zu hinterlassen.
