4-0 Überprüfung des optischen Pfads

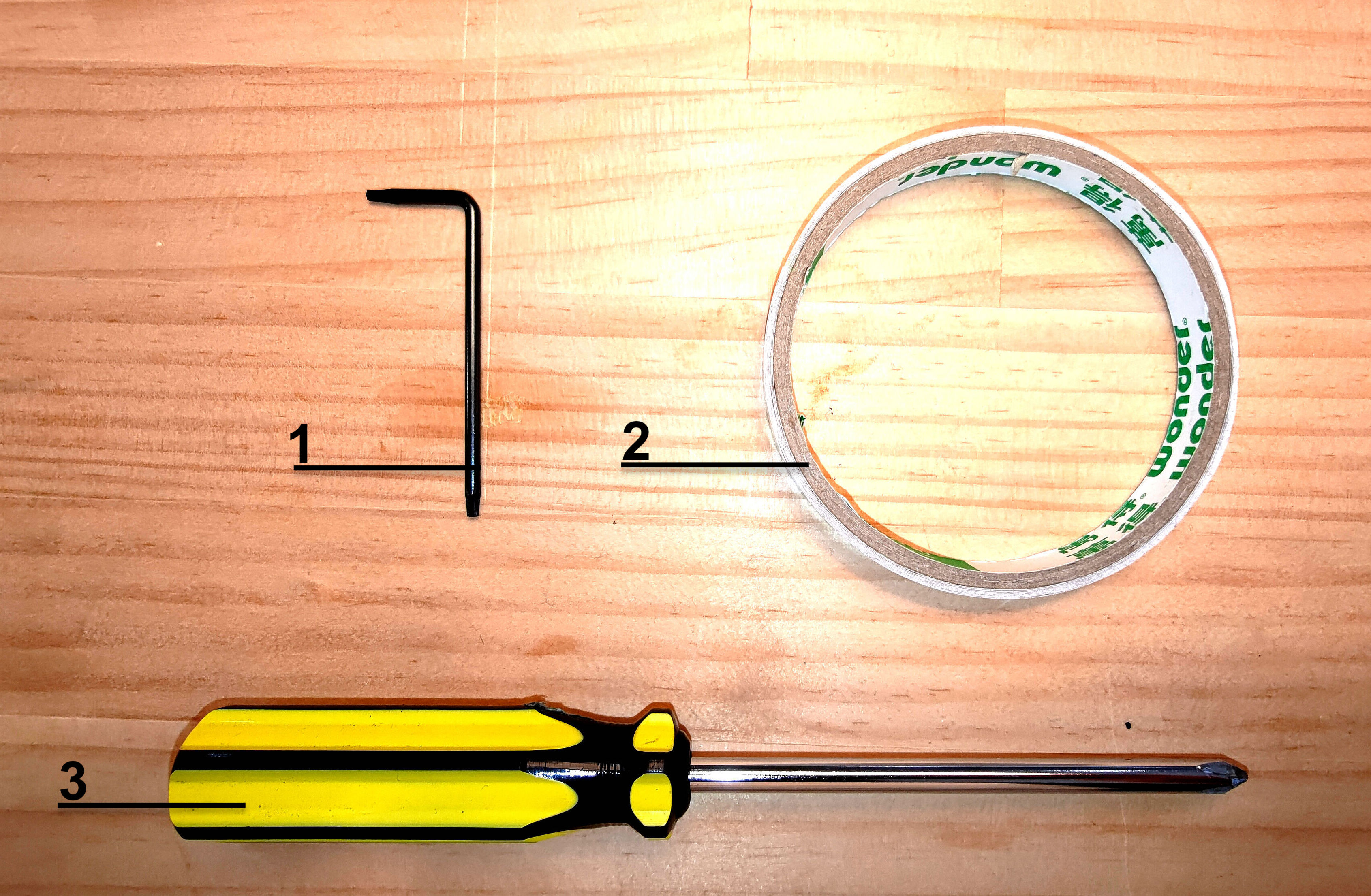

Doppelseitiges Klebeband und Kreuzschlitzschraubendreher (für die Beambox-Serie).

---



Schritt 1 - Lernen Sie, einen Impuls zu erzeugen

1. Schalten Sie die Maschine ein.
2. Schließen Sie den Deckel.
3. Wechseln Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrt-Prozess abgeschlossen ist.
4. Finden Sie die Impulstaste.
5. Ein Druck = ein Impuls, zwei Drücke = zwei Impulse usw.

---



Schritt 2 - Öffnen der Rückabdeckung

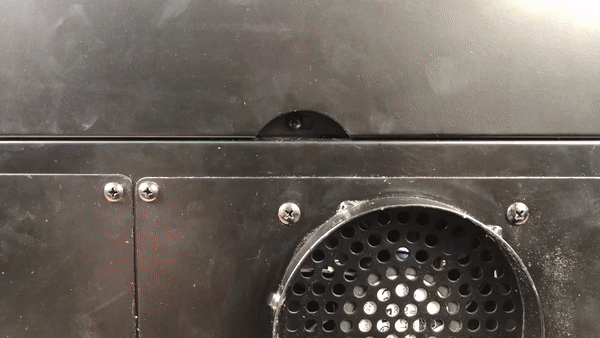

Verwenden Sie den Kreuzschlitzschraubendreher, um die Schraube über dem Lüfter an der Rückseite der Maschine zu lösen, danach kann die Rückabdeckung geöffnet werden.

---

Schritt 3 - Lernen Sie die Positionen kennen

• Bitte machen Sie sich mit den Positionen vertraut:
• Erster Umlenkspiegel
• Zweiter Umlenkspiegel
• Dritter Umlenkspiegel

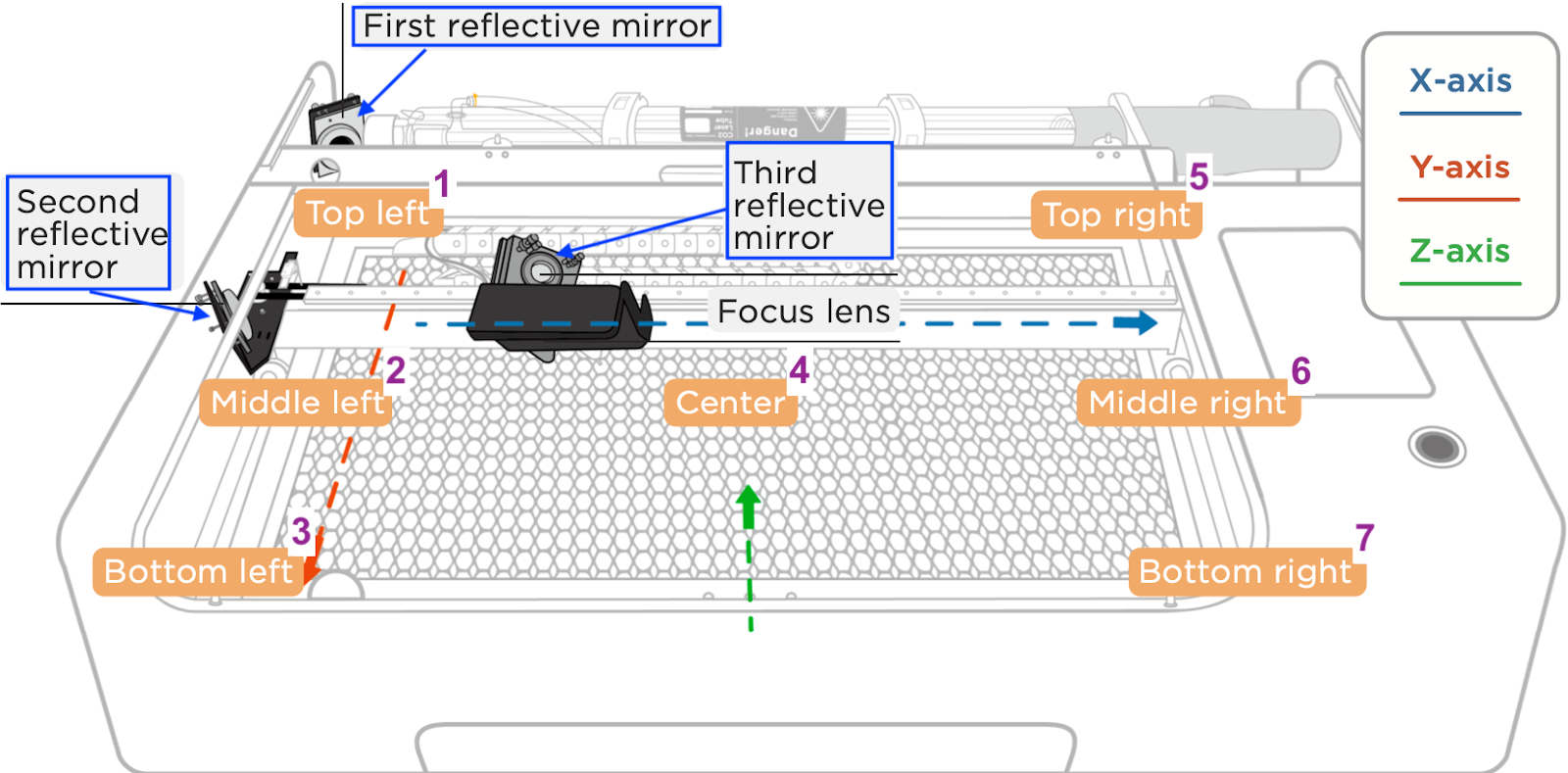

• 7 Positionen des Bettes, zu denen der Laserkopf während der Überprüfung bewegt wird.

---



Schritt 4 - Reinigen Sie alle Spiegel und Fokuslinsen

Bitte folgen Sie den Anweisungen unter dem unten stehenden Link, um alle Spiegel und Linsen zu reinigen.
Beambox: Reinigung von Spiegeln und Linsen

---



Schritt 5 - Überprüfen Sie den Laserpunkt auf dem 1. Spiegel

Dieser Schritt dient dazu, zu überprüfen, ob die Laserröhre und die Maschine in gutem Zustand sind.

Schrittübersicht:

---



Schritt 6-1 - Klebeband anbringen und Impulse erzeugen

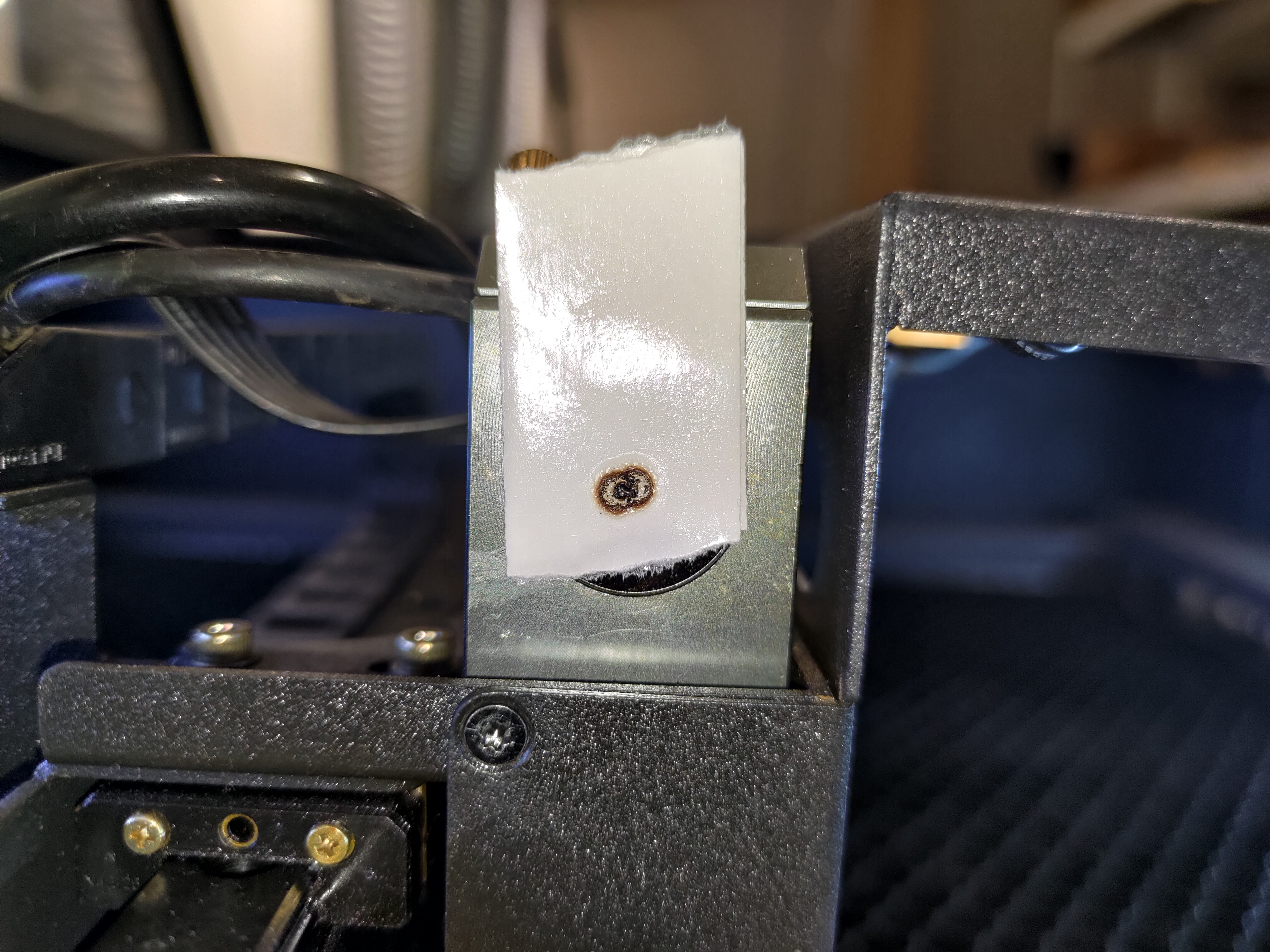

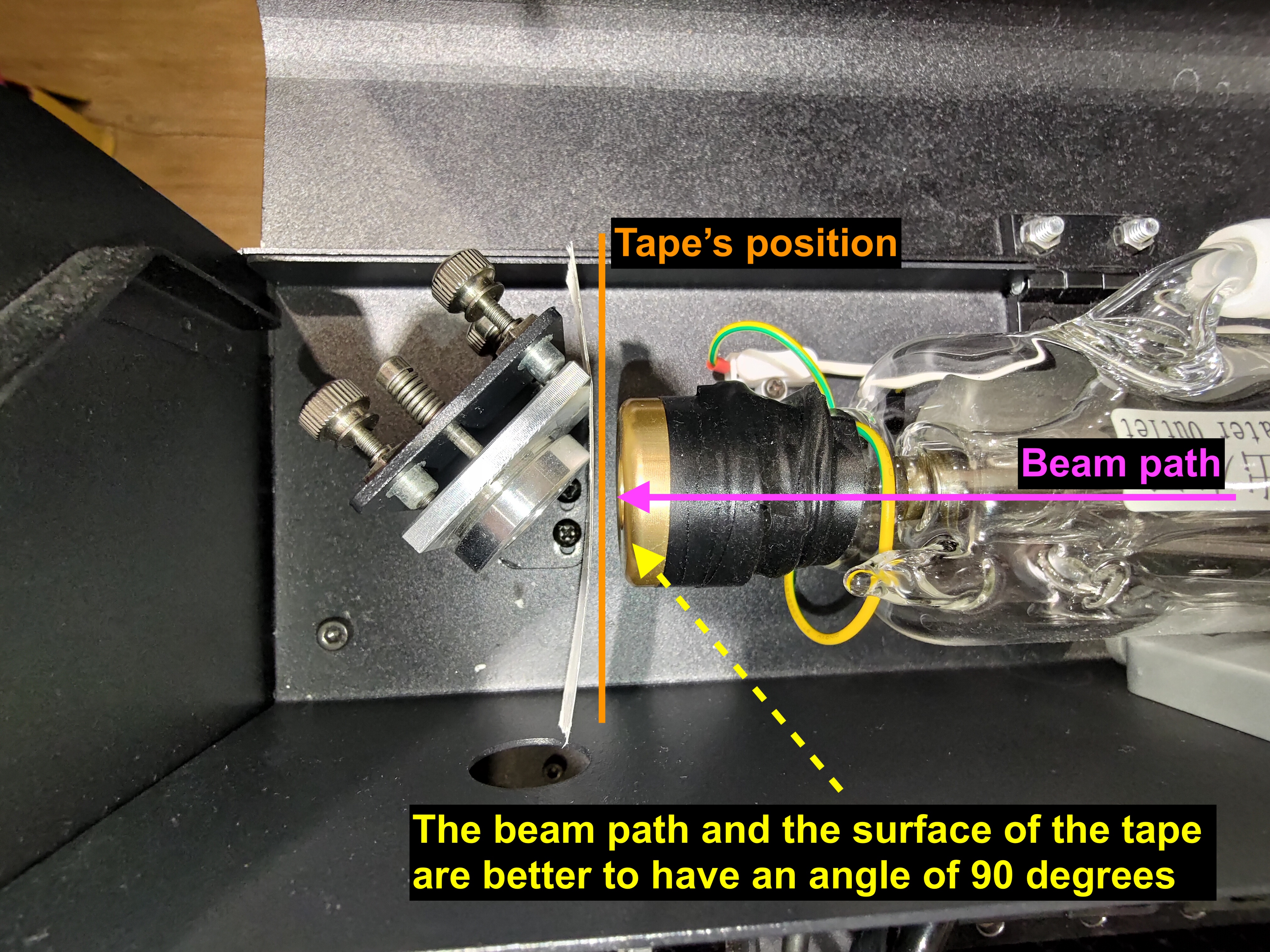

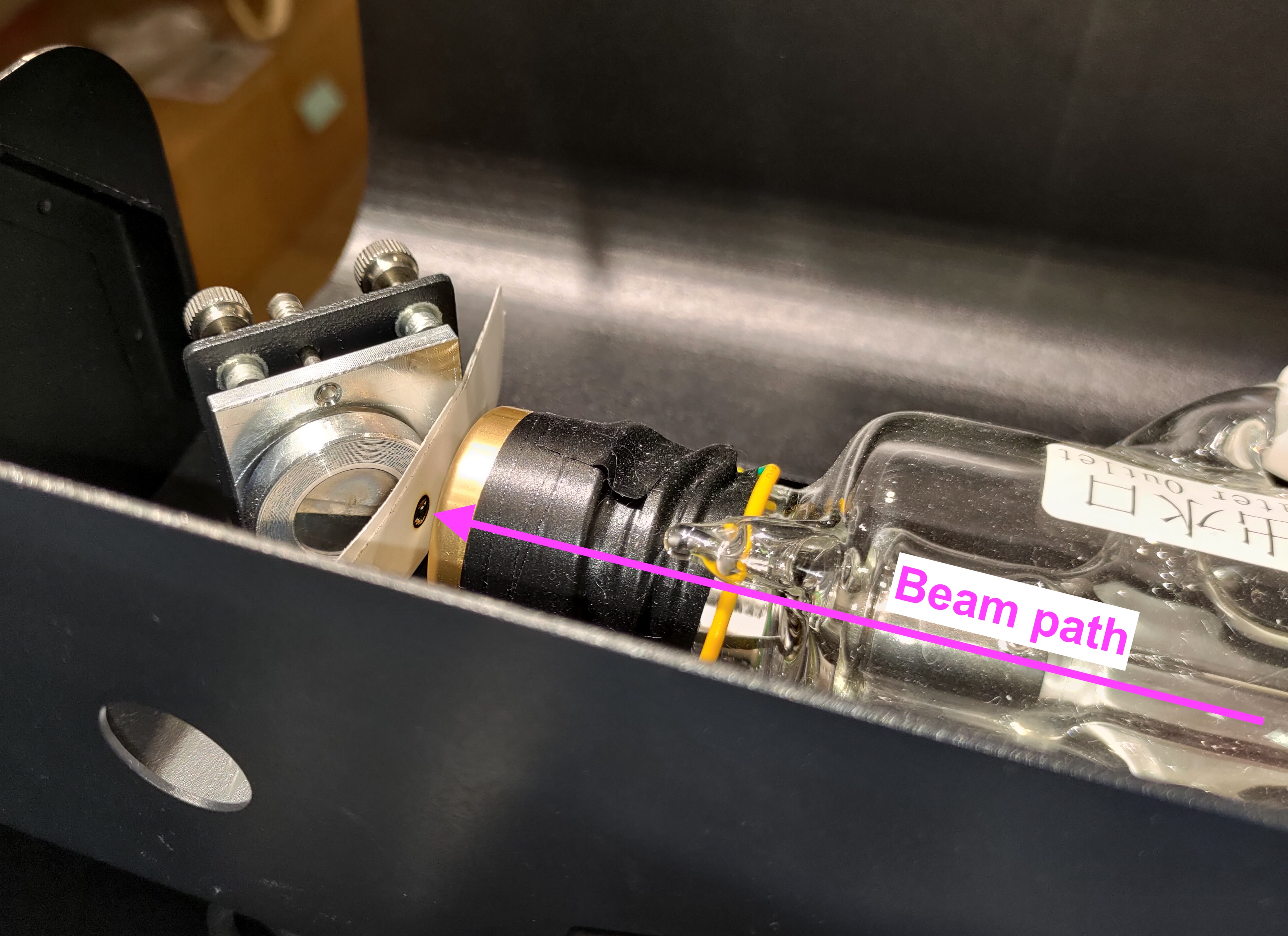

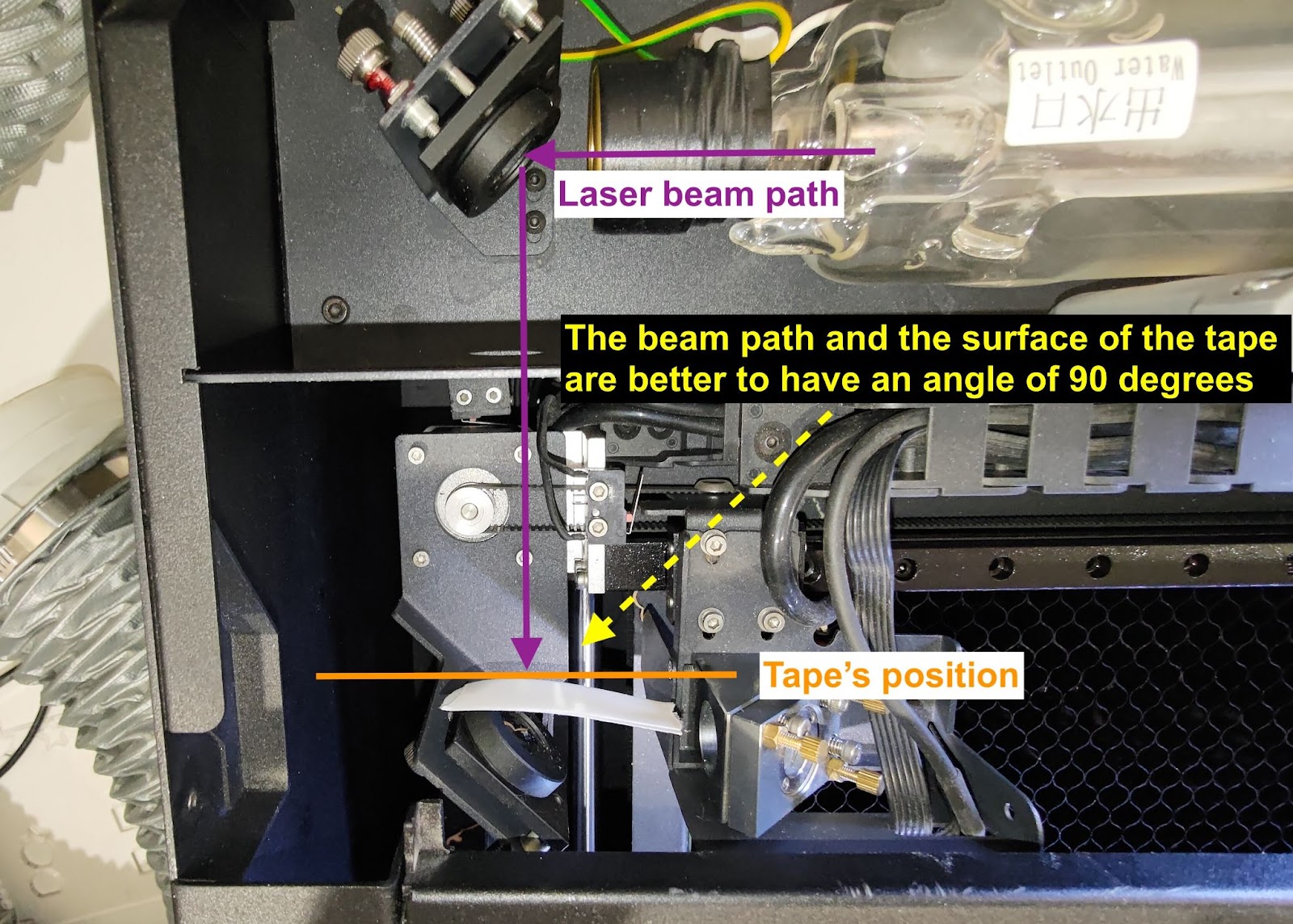

Bringen Sie ein doppelseitiges Klebeband mit zwei Lagen auf dem 1. Spiegel an, schließen Sie die Rückabdeckung, und erzeugen Sie fünf Impulse.

---



Schritt 6-2 - Überprüfen SiForm des Punktes auf dem Klebeband

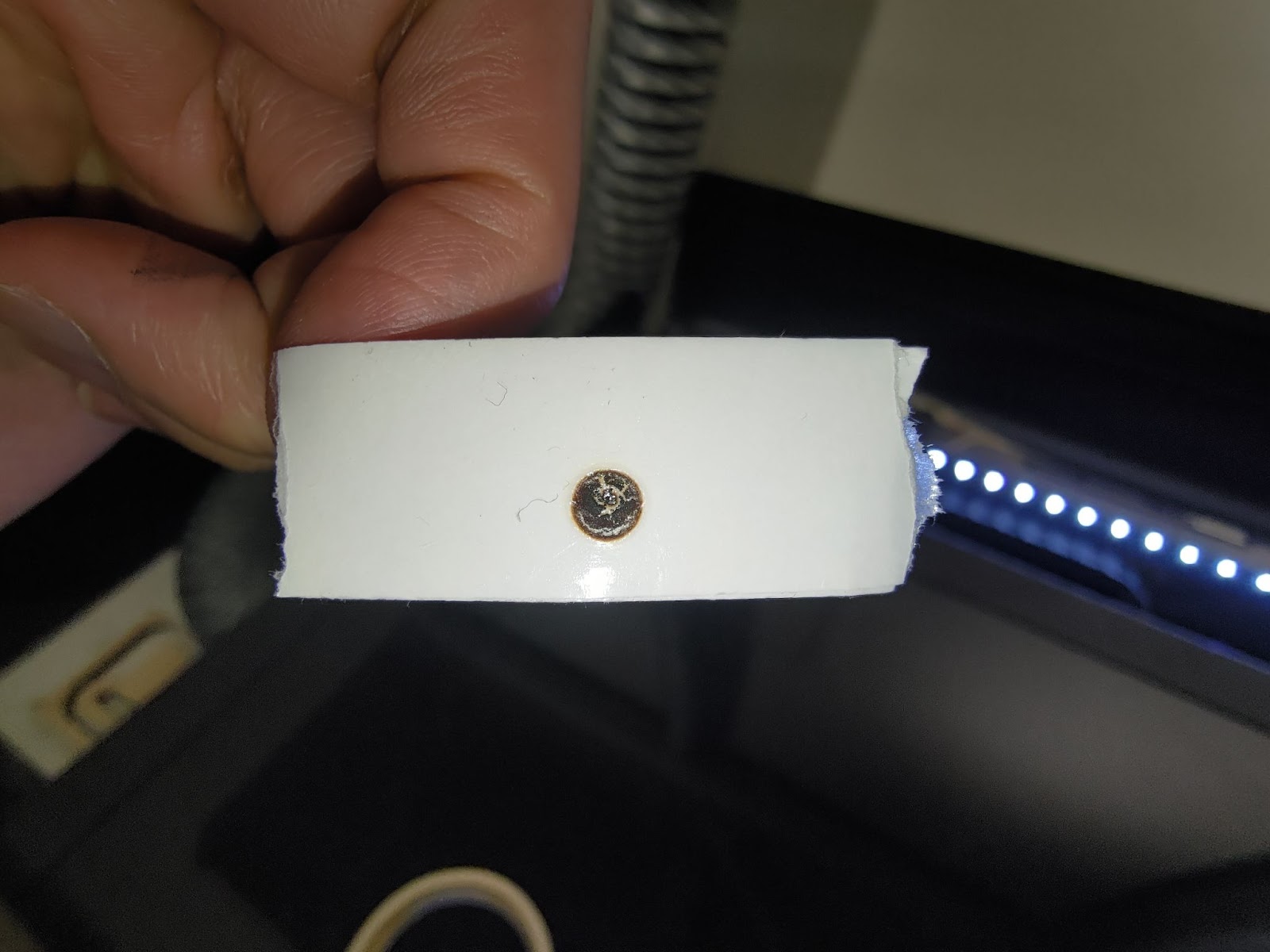

Die Form sollte möglichst rund sein und das erste Stück doppelseitiges Klebeband vorne sollte durchgebrannt sein.

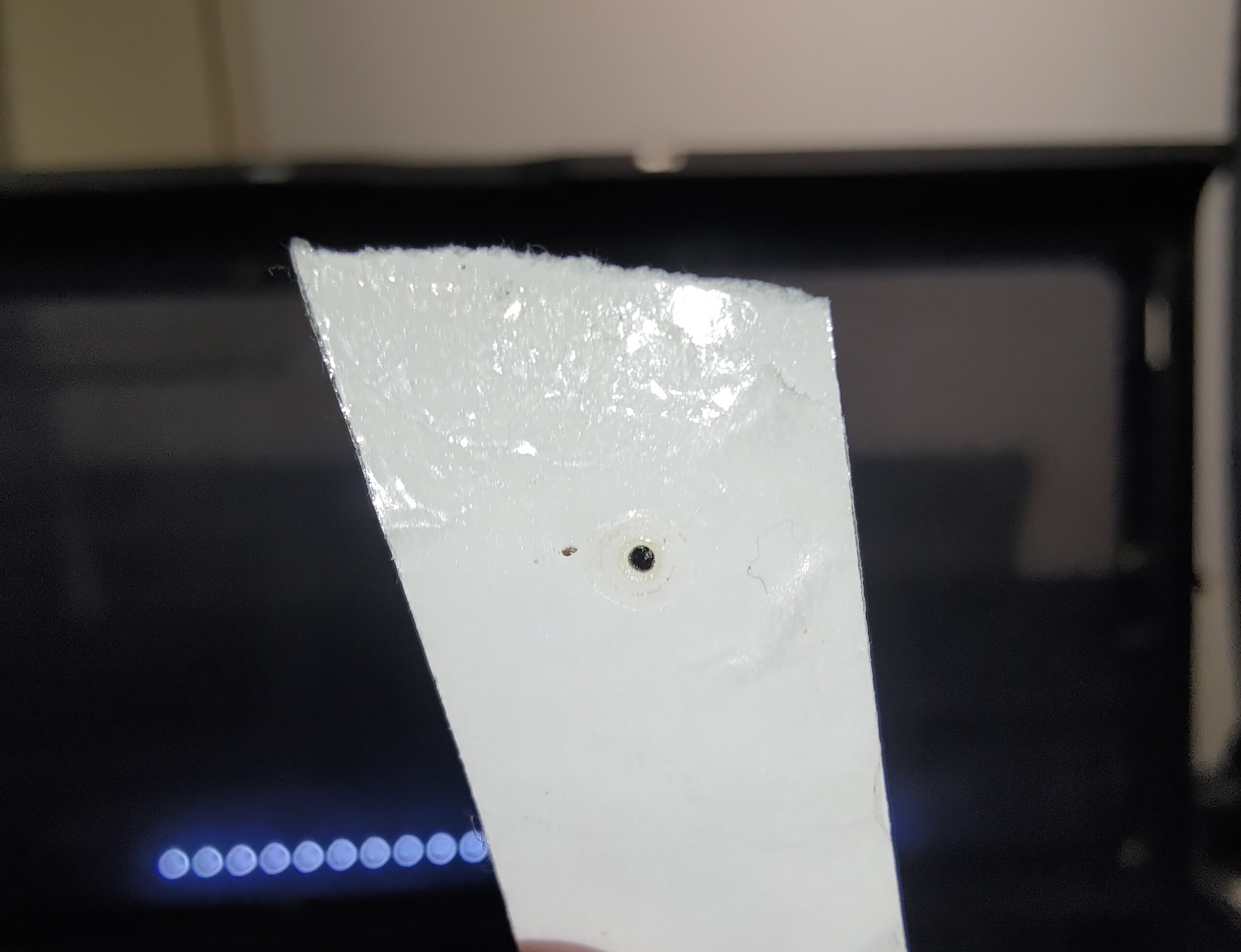

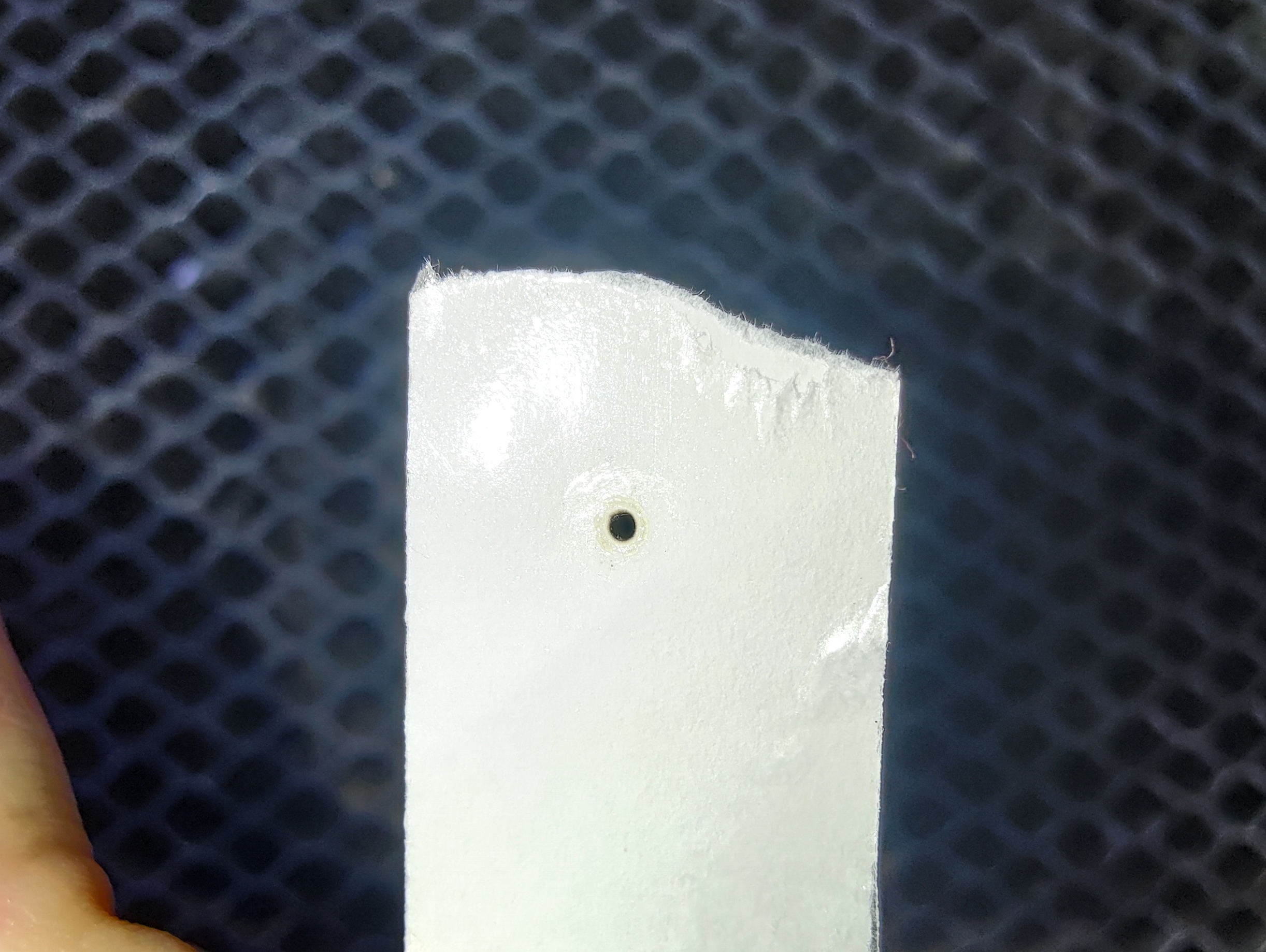

Gutes Beispiel:

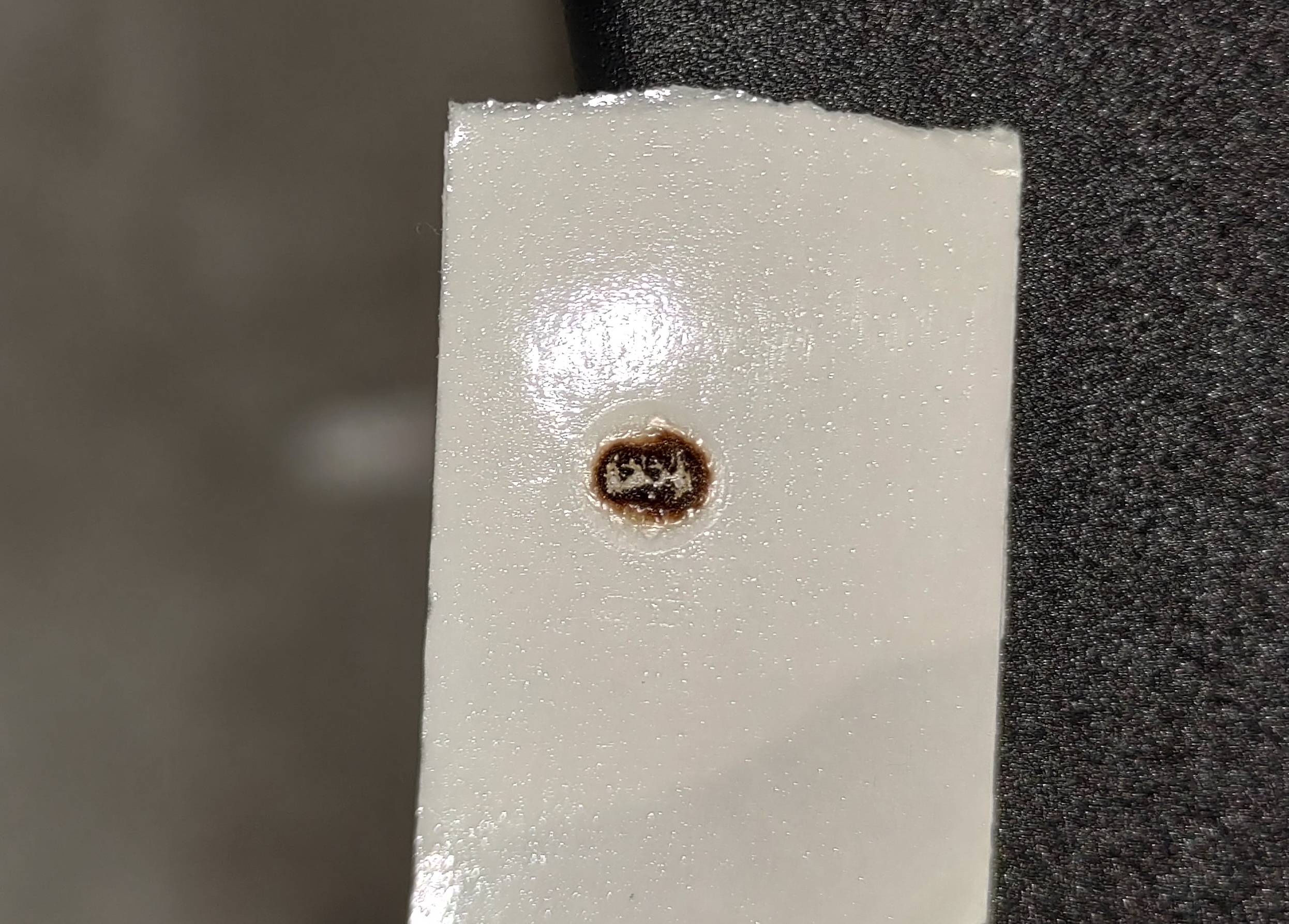

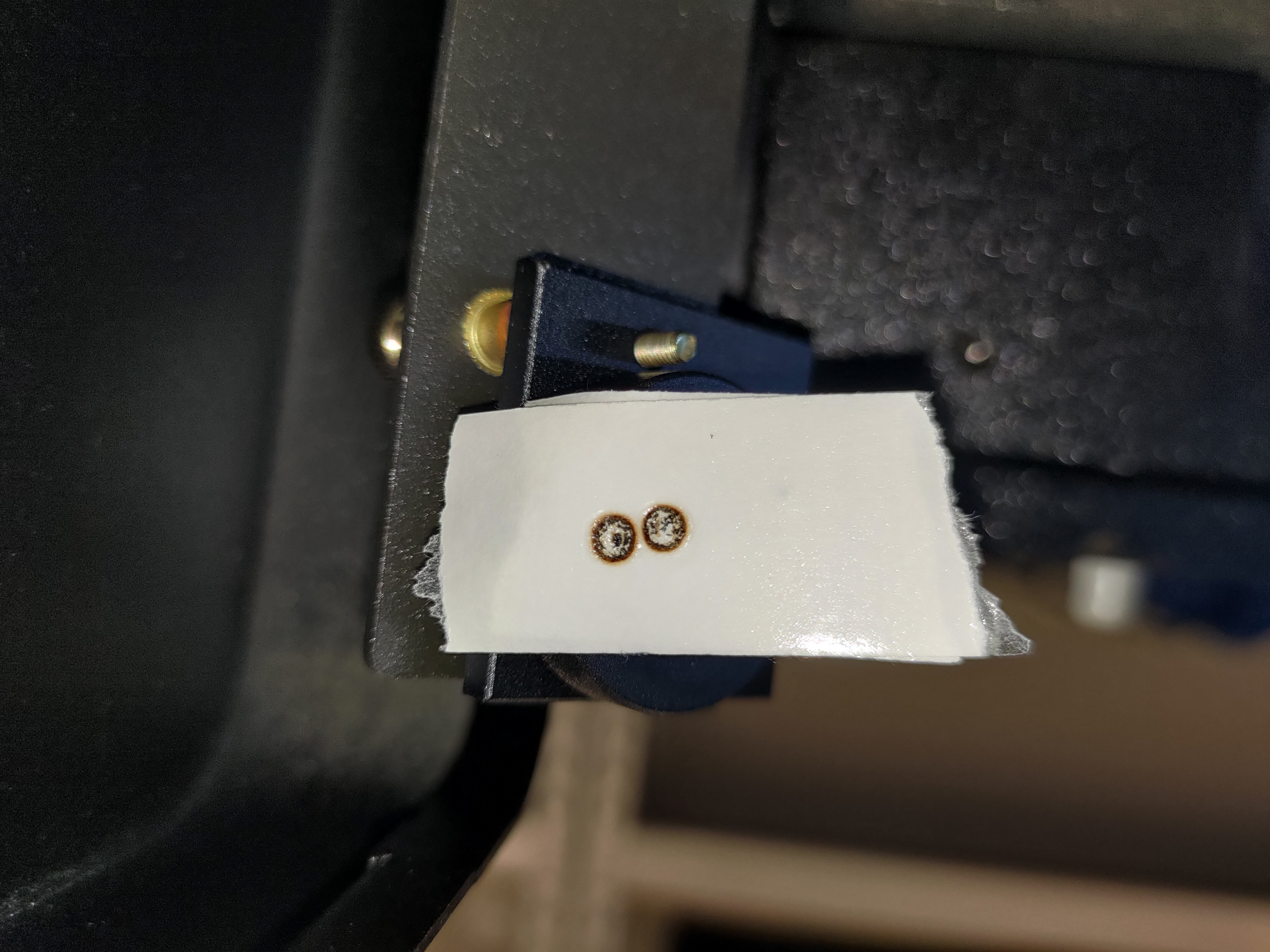

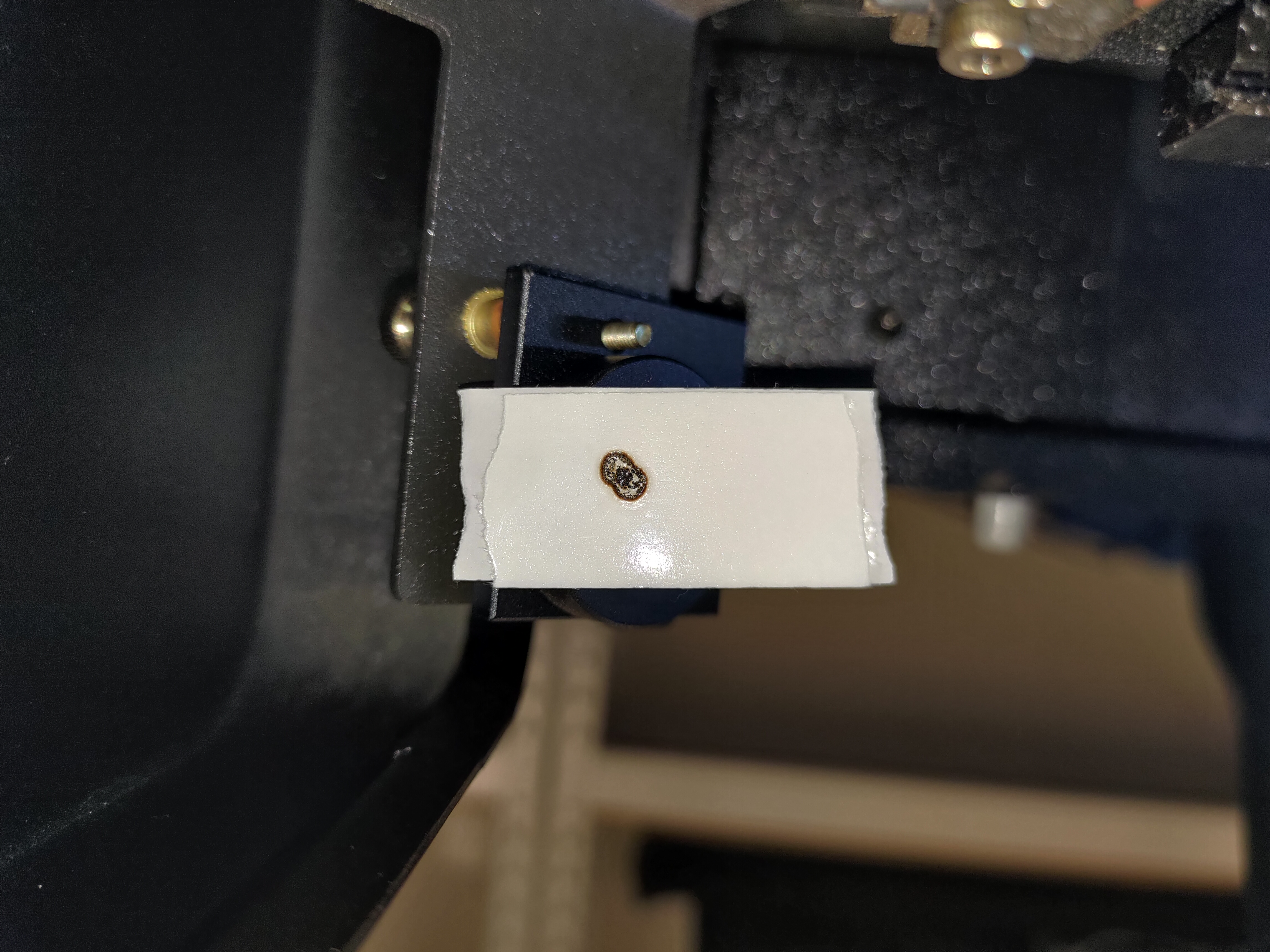

Schlechtes Beispiel:

---



Schritt 6-3 - Sammeln Sie das Klebeband des 1. Spiegels

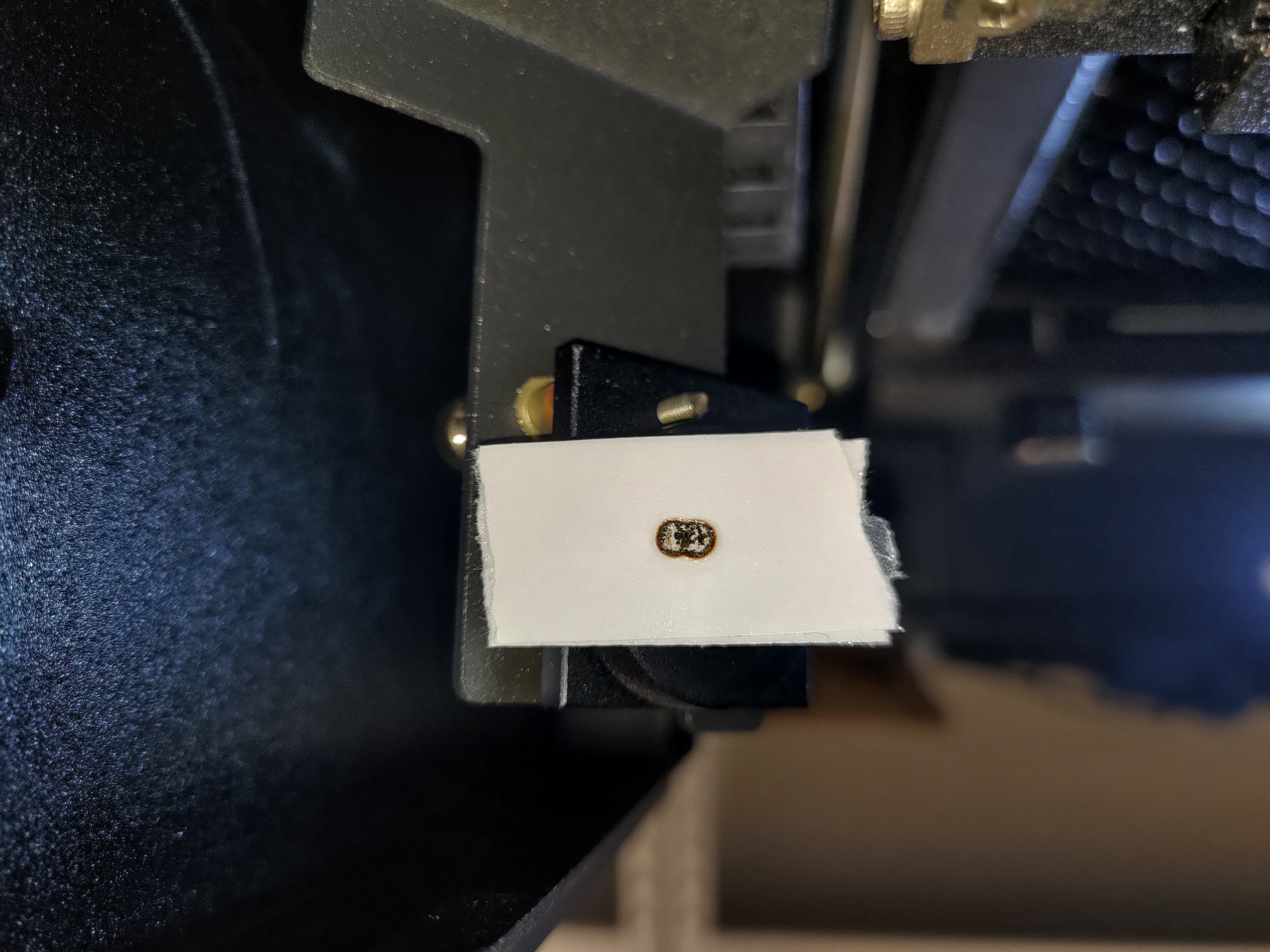

Legen Sie das 1. Spiegelband auf ein Blatt Papier. Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

---



Schritt 6-4 - Fehlerbehebung und Berichterstattung

Wenn Ihr Punkt nicht rund, nicht stark oder ähnlich wie die schlechten Beispiele oben ist, erhöhen Sie die Leistungsrate auf x2.0 und sehen Sie, ob es sich verbessert:

• Wenn der Punkt stärker wird, deutet dies darauf hin, dass die Laserröhre möglicherweise abgenommen hat. Sie können den Vorgang mit einer erhöhten Leistungsrate abschließen oder Sie können Ihren lokalen Händler kontaktieren und angeben, dass die Röhre möglicherweise abgenommen hat.


• Wenn der Punkt nicht stärker wird oder immer noch eine seltsame Form hat, wenden Sie sich an Ihren lokalen Händler, um weitere Unterstützung zu erhalten.
  (Bitte teilen Sie Ihrem Händler das Foto Ihres Impulsergebnisses auf dem 1. Spiegel mit.)

---



Schritt 7 - Überprüfen Sie den Weg vom 1. zum 2. Spiegel

In diesem Schritt wird überprüft, ob der Weg vom 1. zum 2. Spiegel ausgerichtet ist.
Schrittübersicht:

---

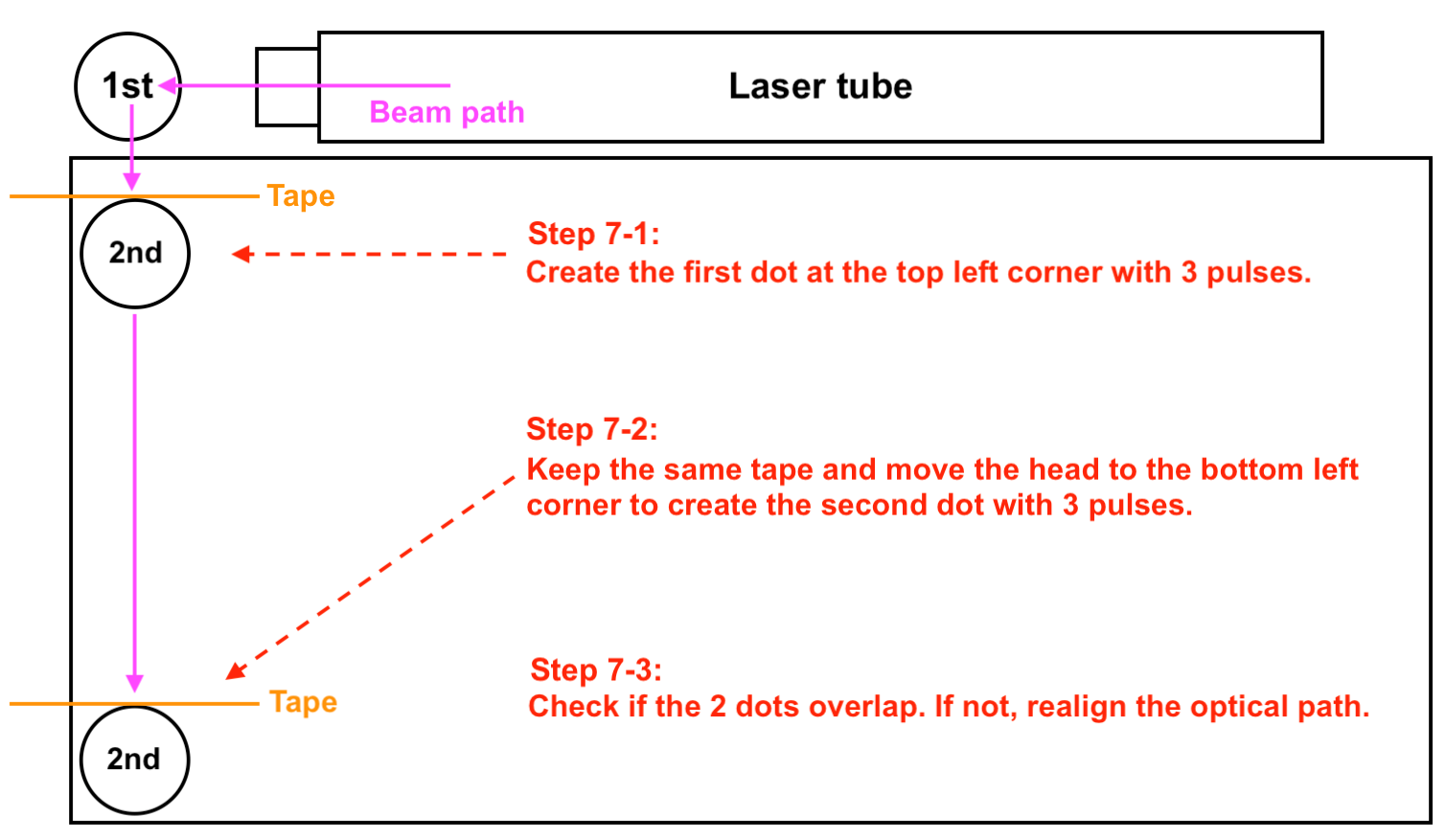

Schritt 7-1 - Ersten Punkt für die obere Linke Position erstellen

Platzieren Sie ein zweischichtiges Klebeband auf dem 2. Spiegel und bewegen Sie den Kopf in die obere Linke Ecke.
Machen Sie drei Impulse um den ersten Punkt zu erstellen.

---



Schritt 7-2 - Zweiten Punkt für die untere Linke Position erstellen

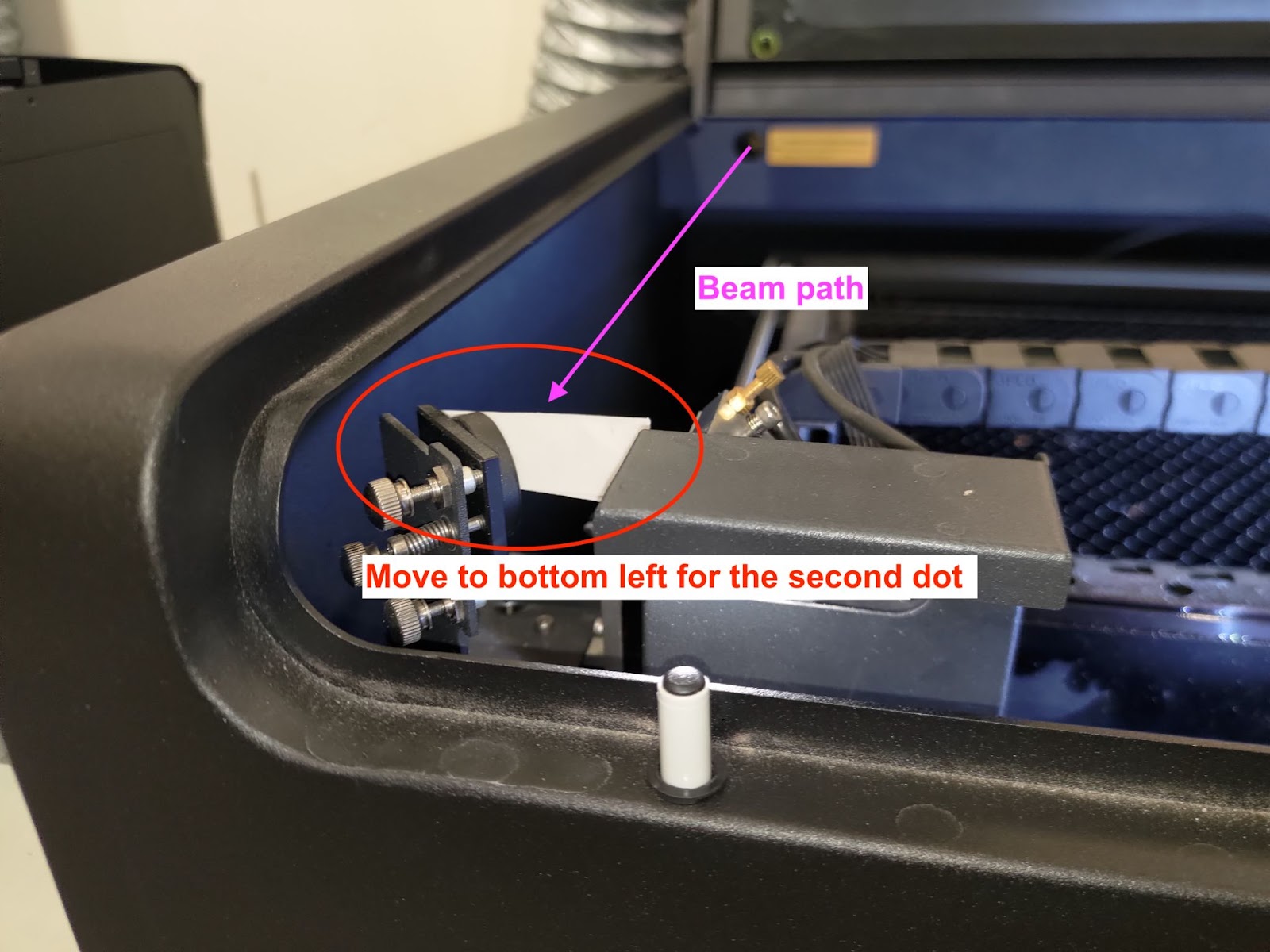

Behalten Sie dasselbe Klebeband auf dem 2. Spiegel und bewegen Sie den Kopf in die untere Linke Ecke.
Machen Sie 3 Impulse um den zweiten Punkt zu erstellen.

Wenn sich unten Links kein Punkt befindet, bedeutet dies, dass der Pfad dramatisch fehlausgerichtet ist.
Bitte beachten Sie den Link zur Neuausrichtung des optischen Pfads. [Ausrichtung des optischen Pfads]

---



Schritt 7-3 - Überprüfen Sie, ob der erste und der zweite Punkt überlappen

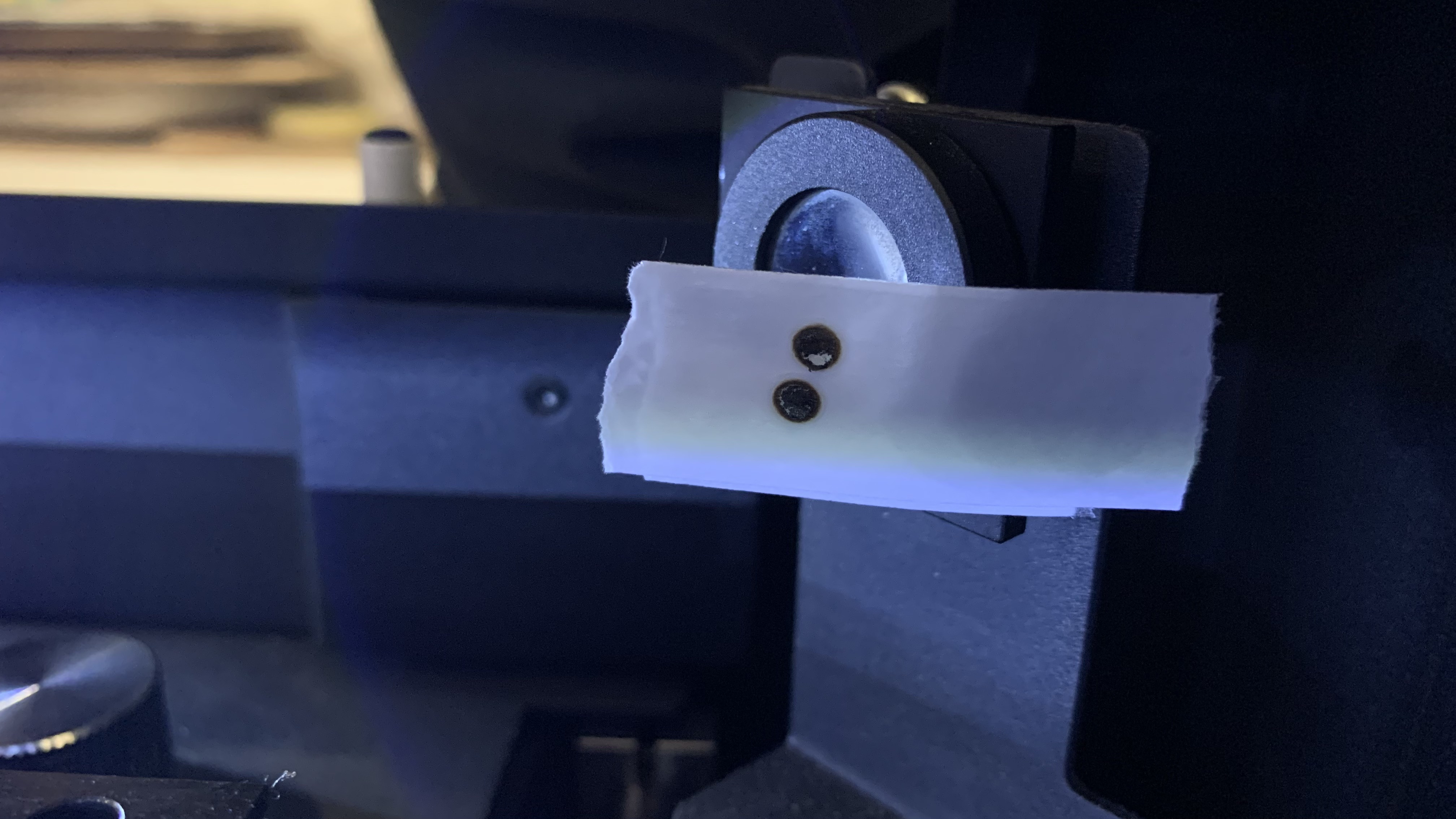

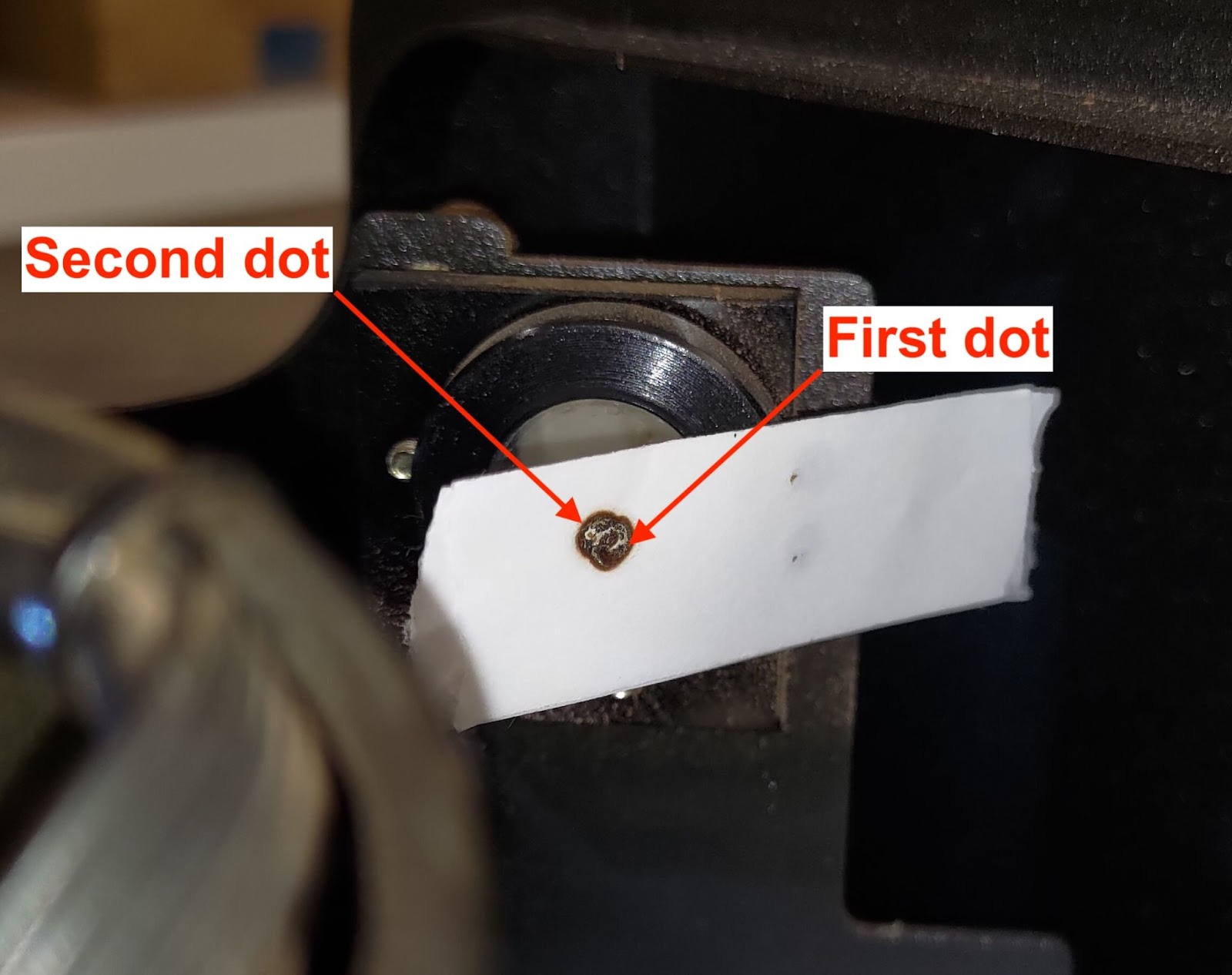

Wenn sich Ihre Punkte perfekt überlappen, wie auf dem Foto unten, bedeutet dies, dass der Pfad richtig ausgerichtet ist.

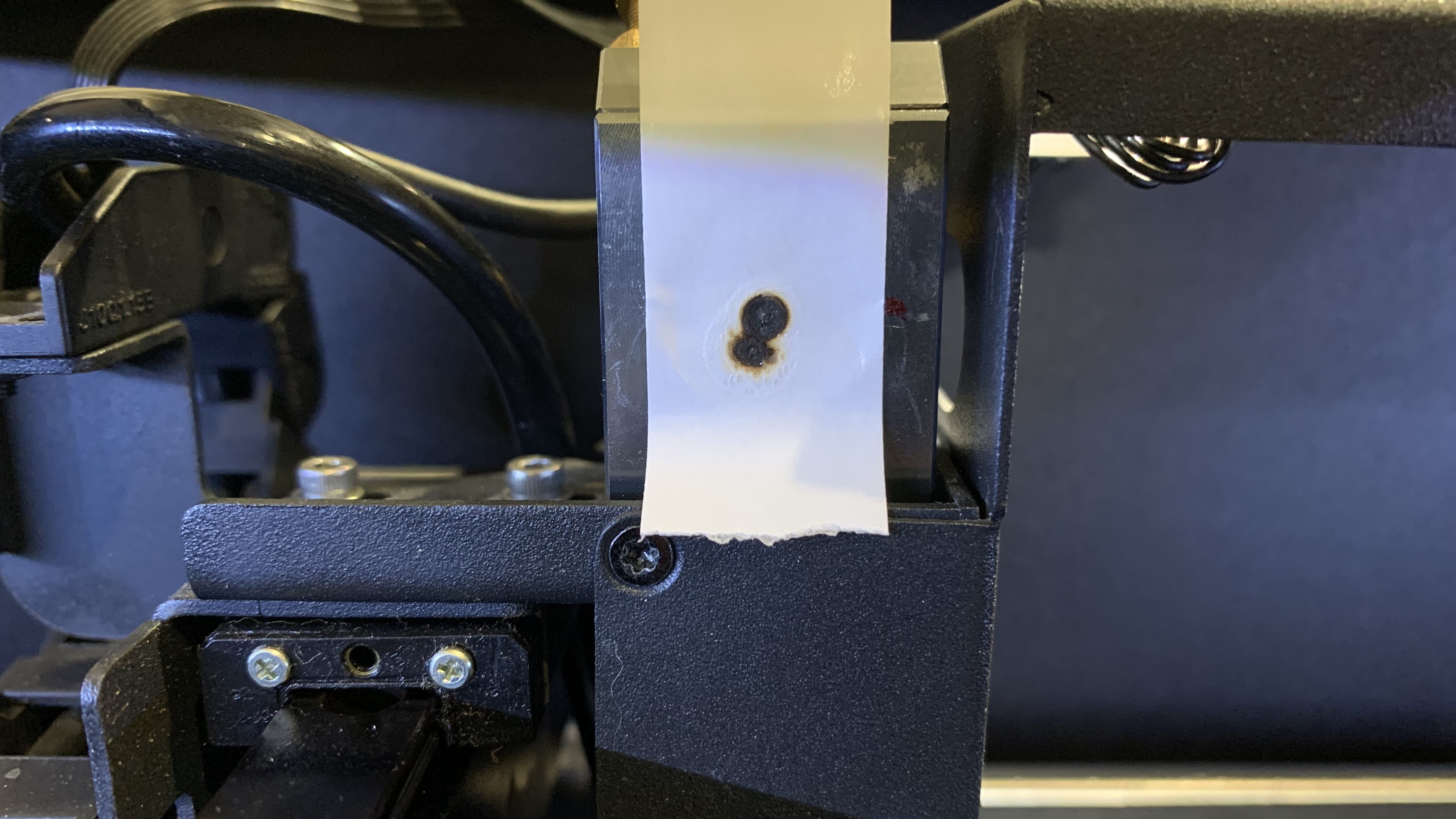

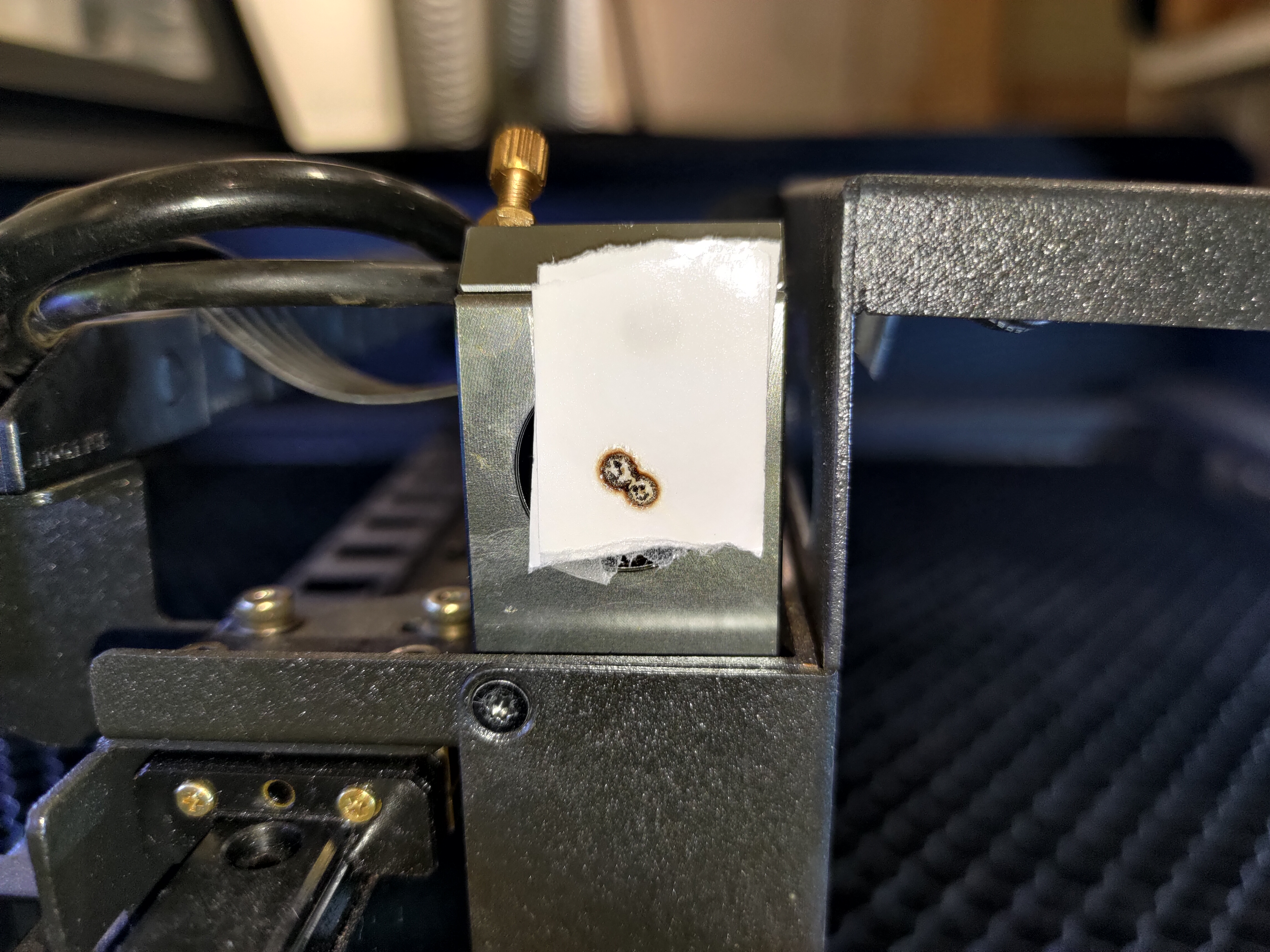

Wenn sie sich nicht überlappen, wie in den schlechten Beispielen unten, bedeutet dies, dass vom 1. Spiegel zum 2. Spiegel der optische Pfad falsch ausgerichtet ist und der 1. Spiegel justiert werden muss.
Bitte beachten Sie den Link zur Neuausrichtung des optischen Pfads. [4-8 Ausrichtung des optischen Pfads]

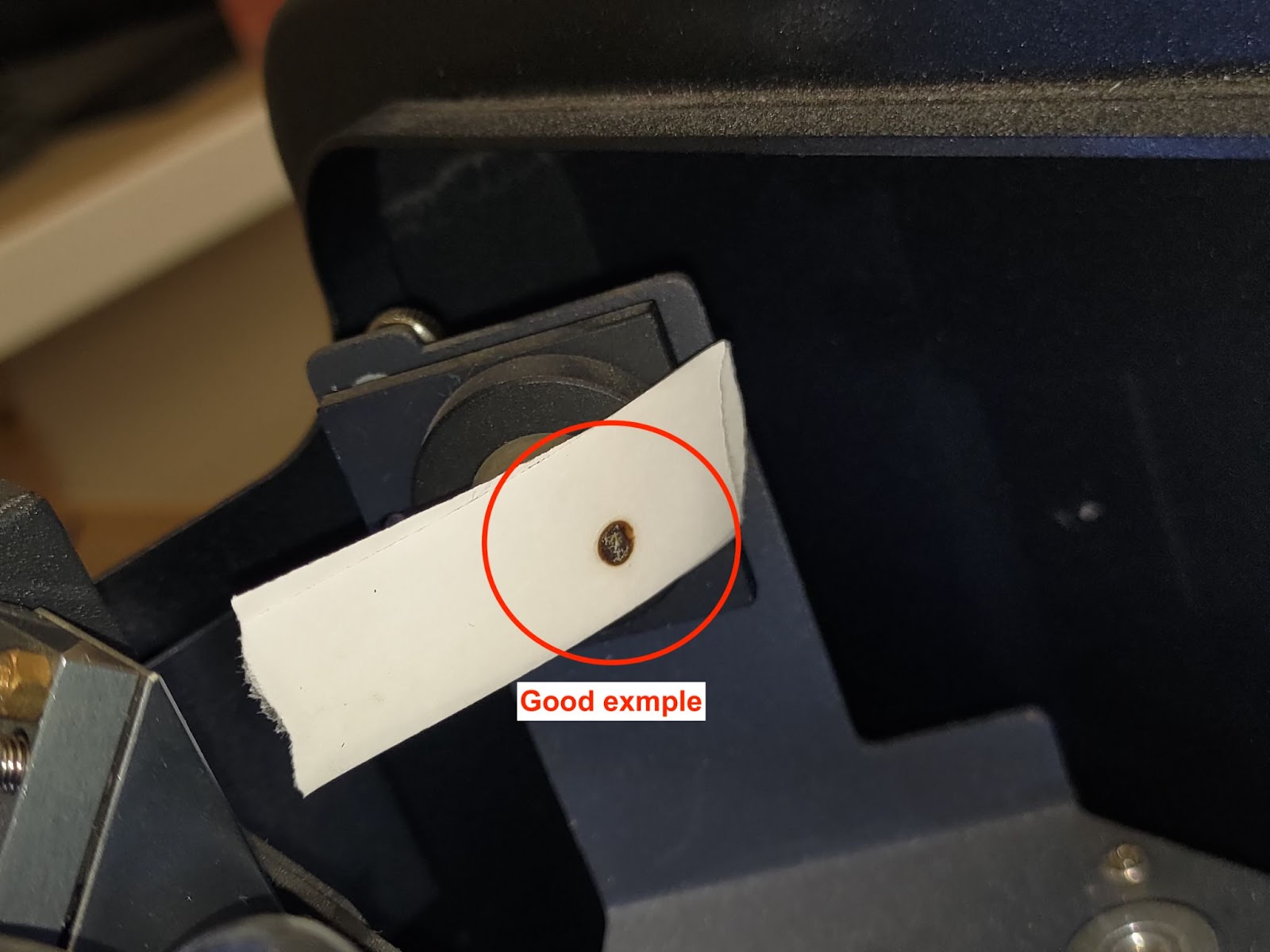

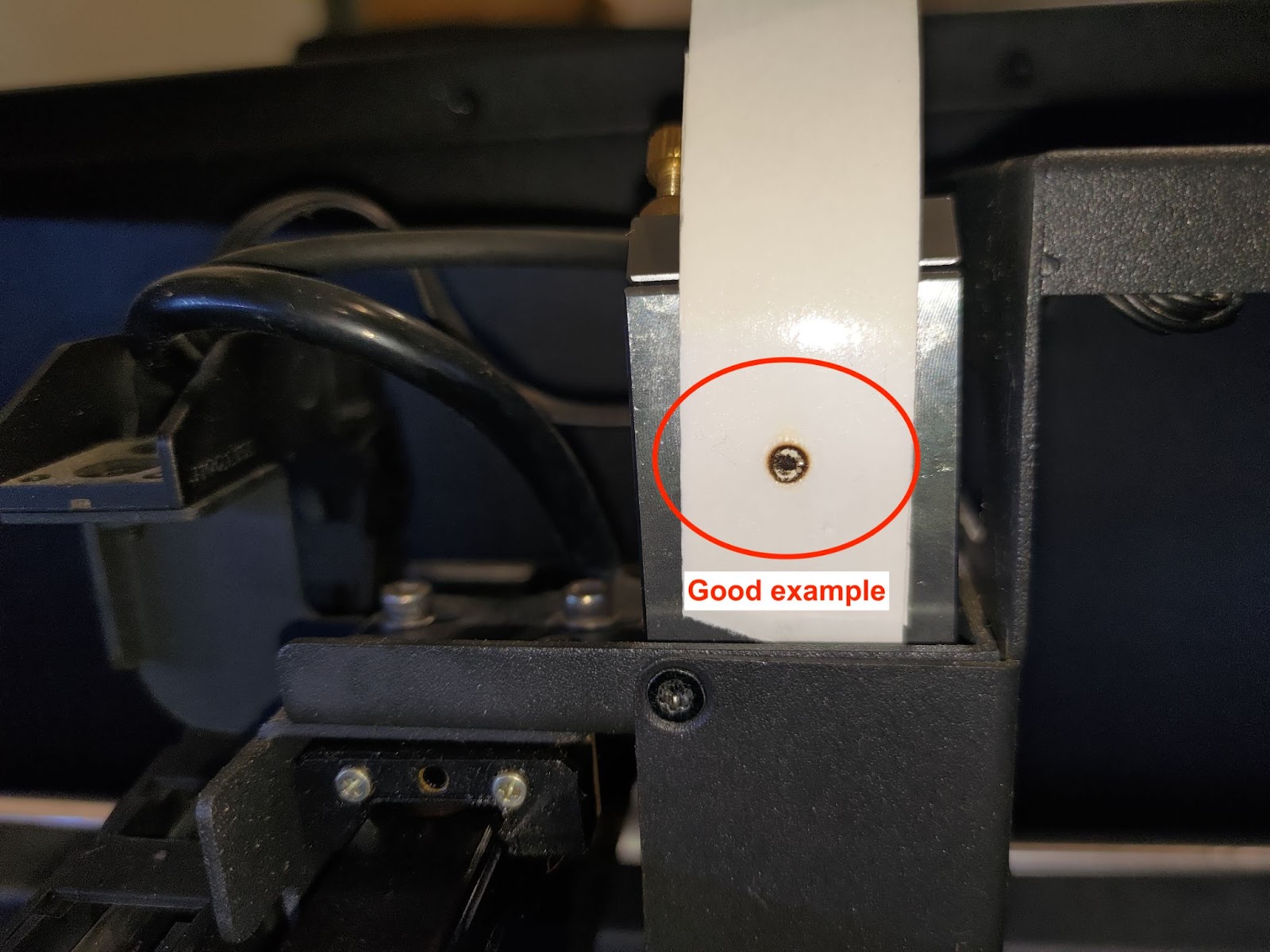

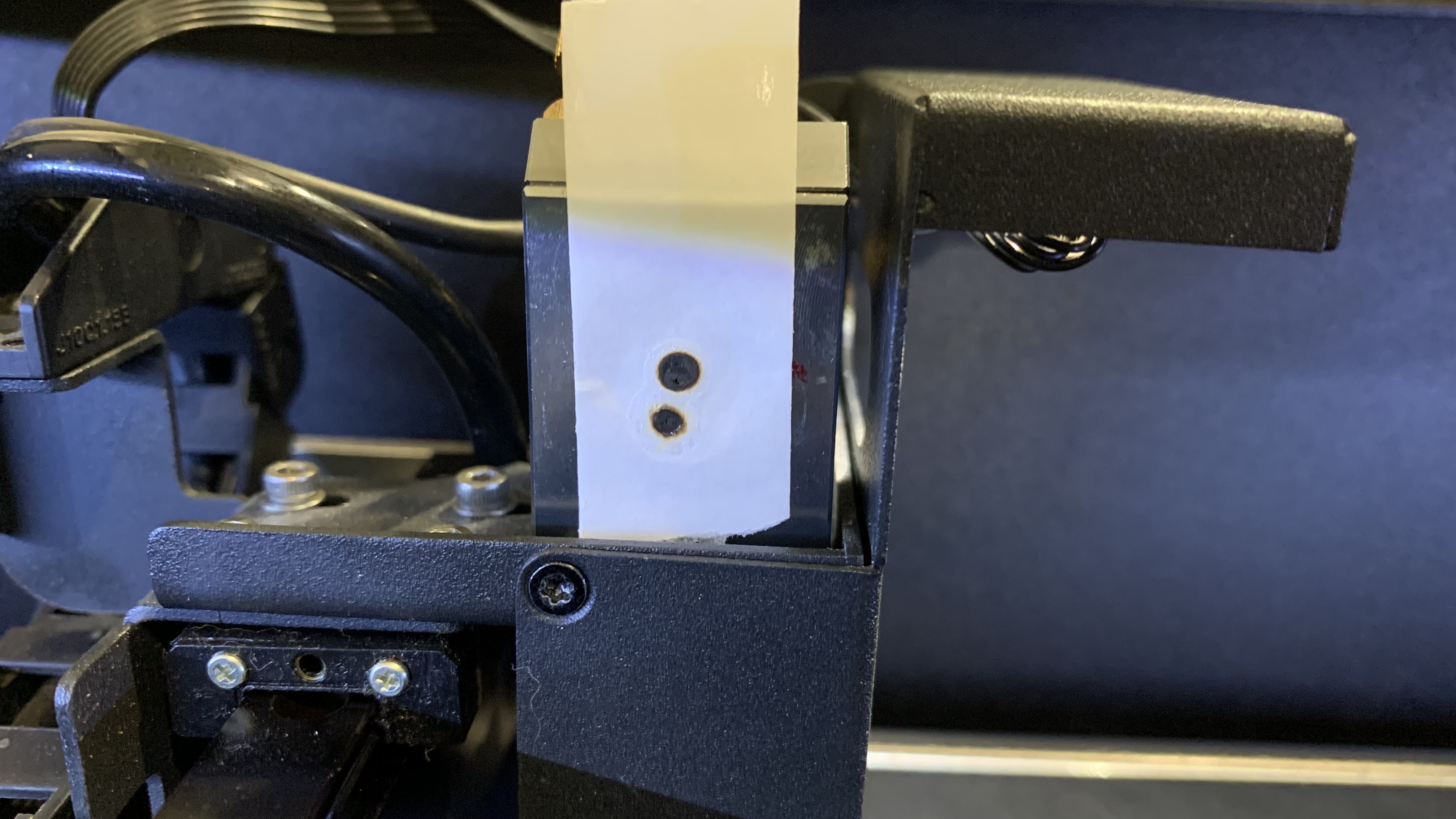

Gutes Beispiel:

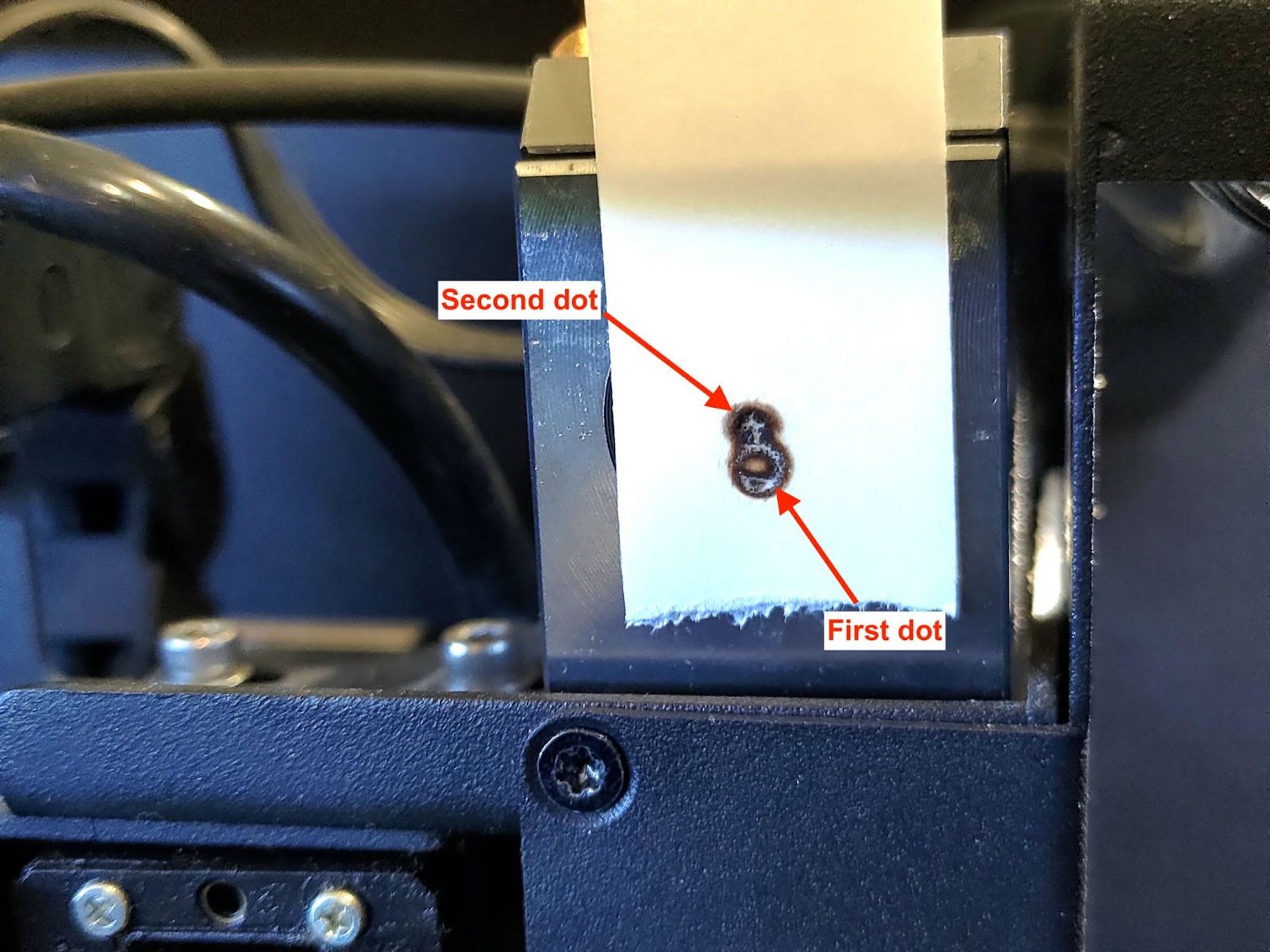

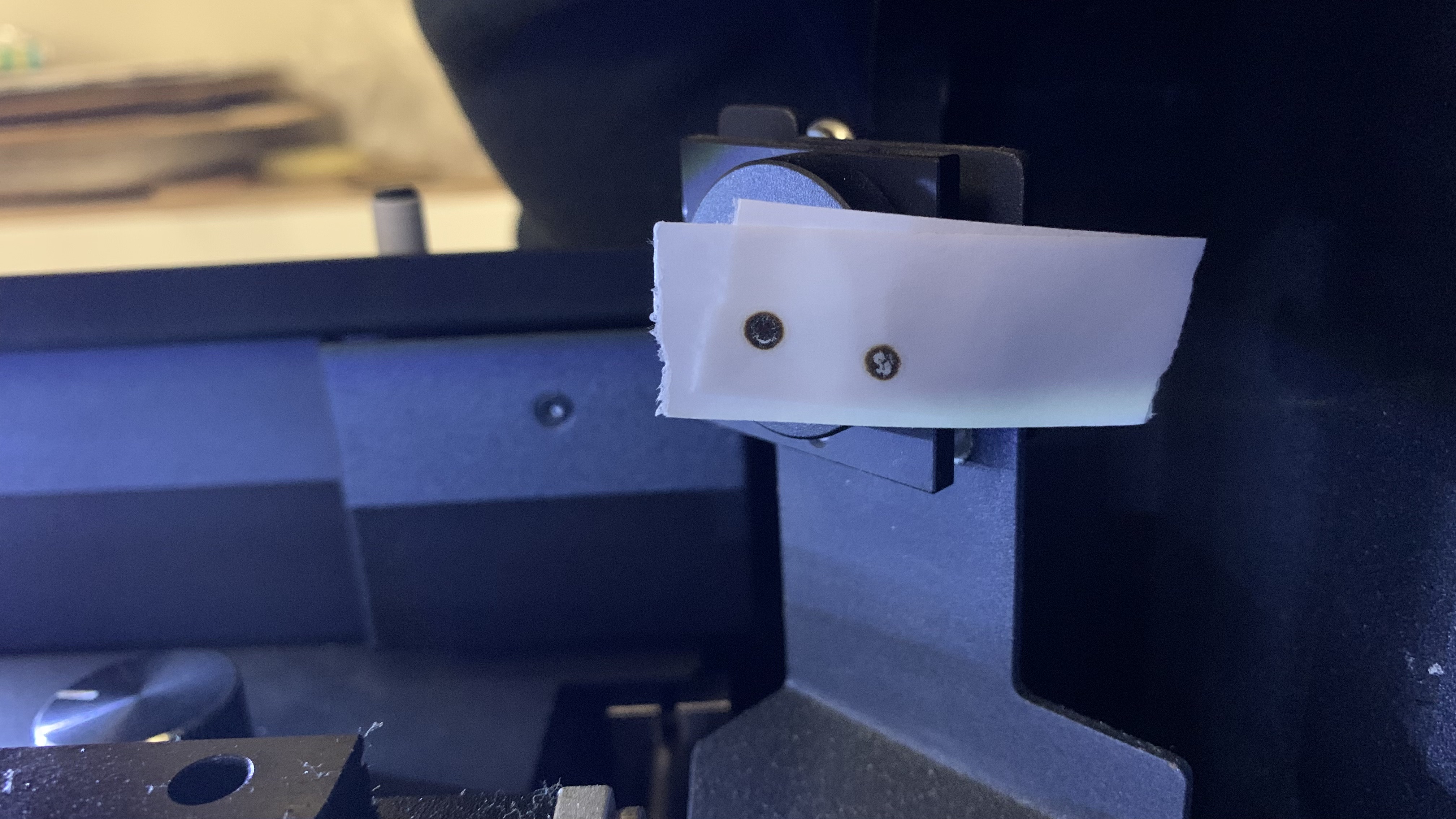

Schlechtes Beispiel:

---



Schritt 7-4 - Sammeln Sie das Klebeband des 2. Spiegels

Legen Sie das 2nd Spiegel Klebeband auf das Papier. Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

---



Schritt 8 - Überprüfen Sie den Weg vom 2. zum 3. Spiegel
In diesem Schritt wird überprüft, ob der Pfad vom 2. Spiegel zum 3. Spiegel ausgerichtet ist.
Schrittübersicht:

---

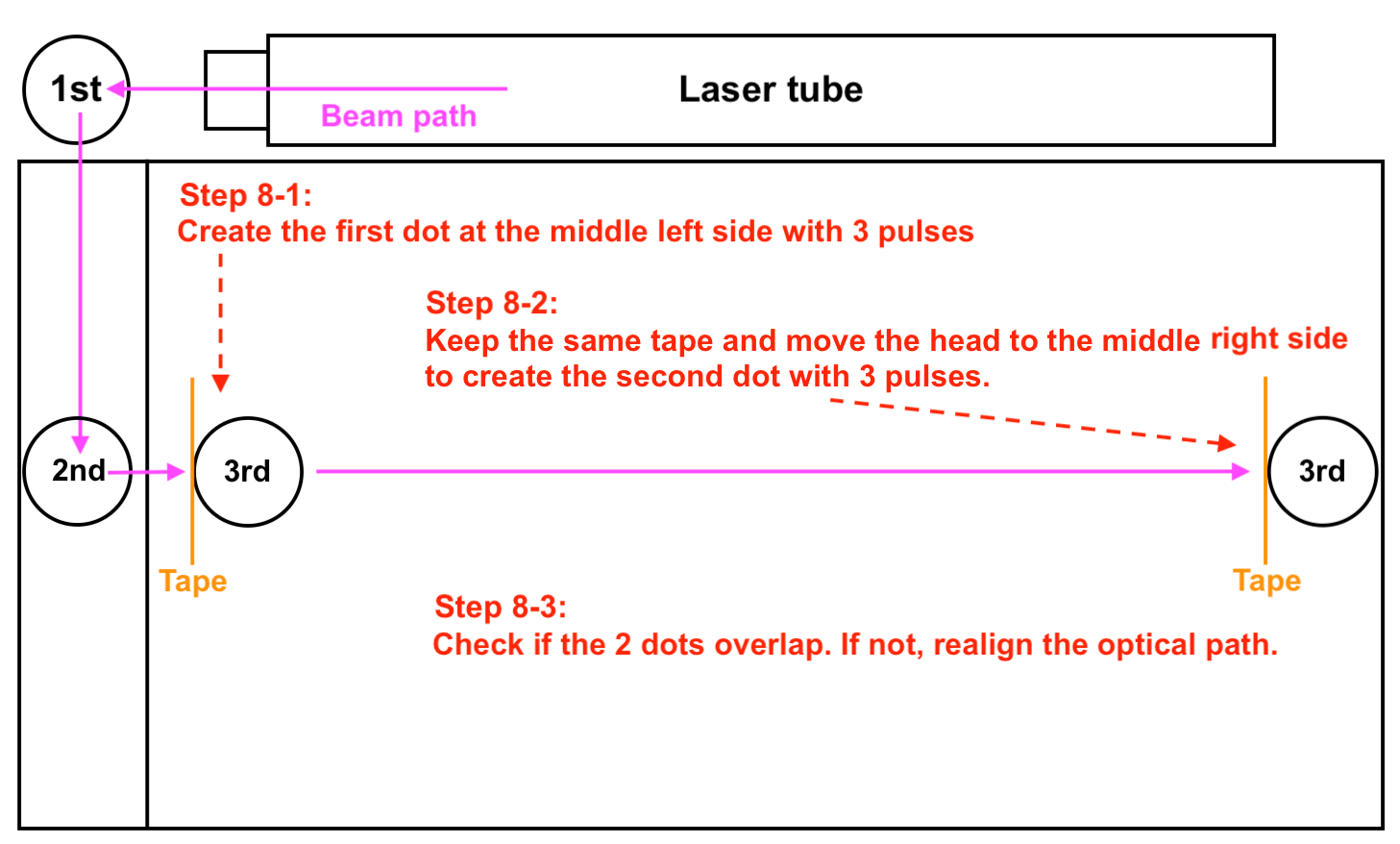

Schritt 8-1 - Erstellen Sie den ersten Punkt für die mittlere Linke Position

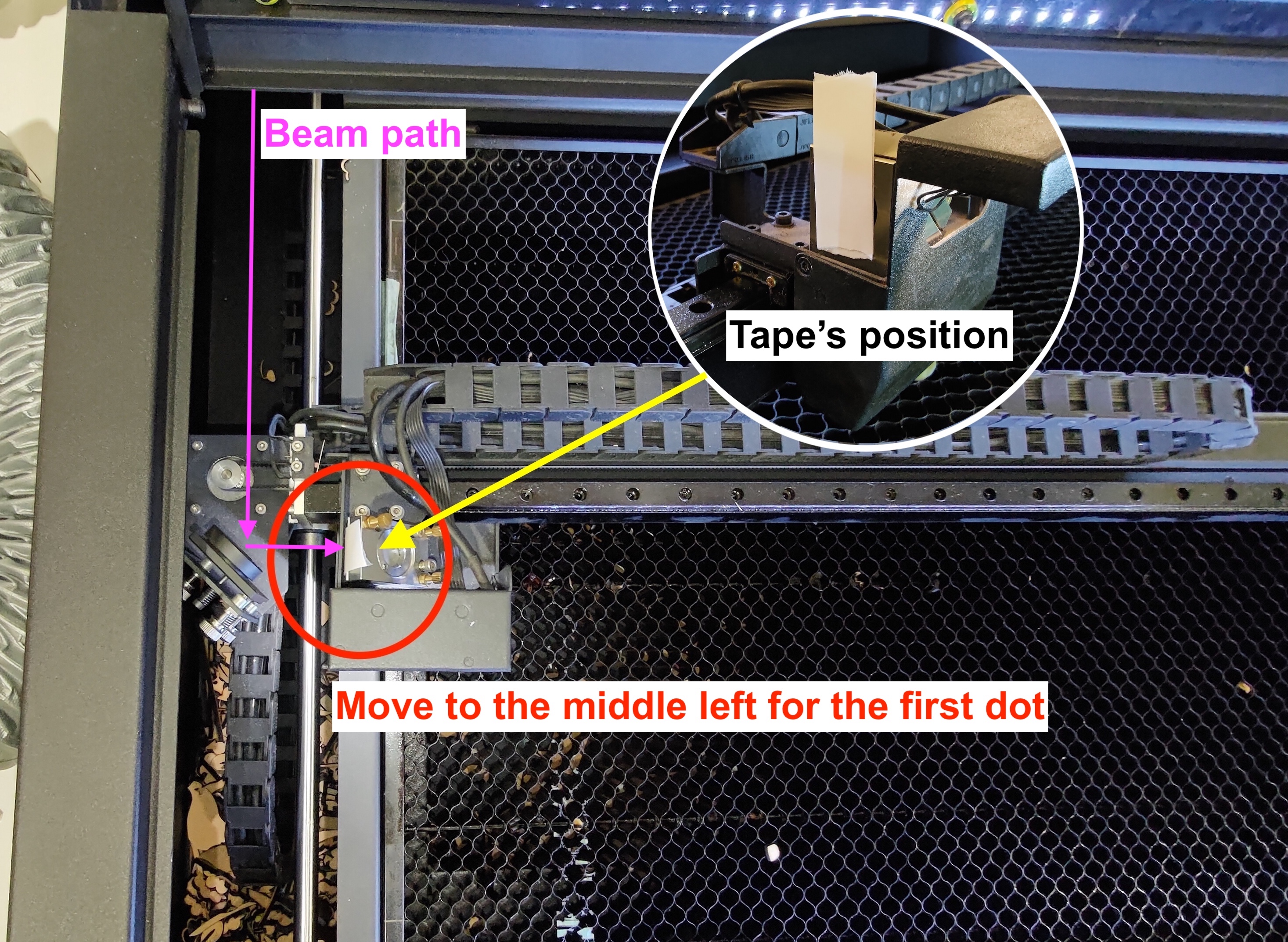

Platzieren Sie ein zweischichtiges Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die middle-left Position.
Machen Sie 3 pulses um den ersten Punkt zu erstellen.

---



Schritt 8-2 - Erstellen Sie den zweiten Punkt für die mittlere rechte Position

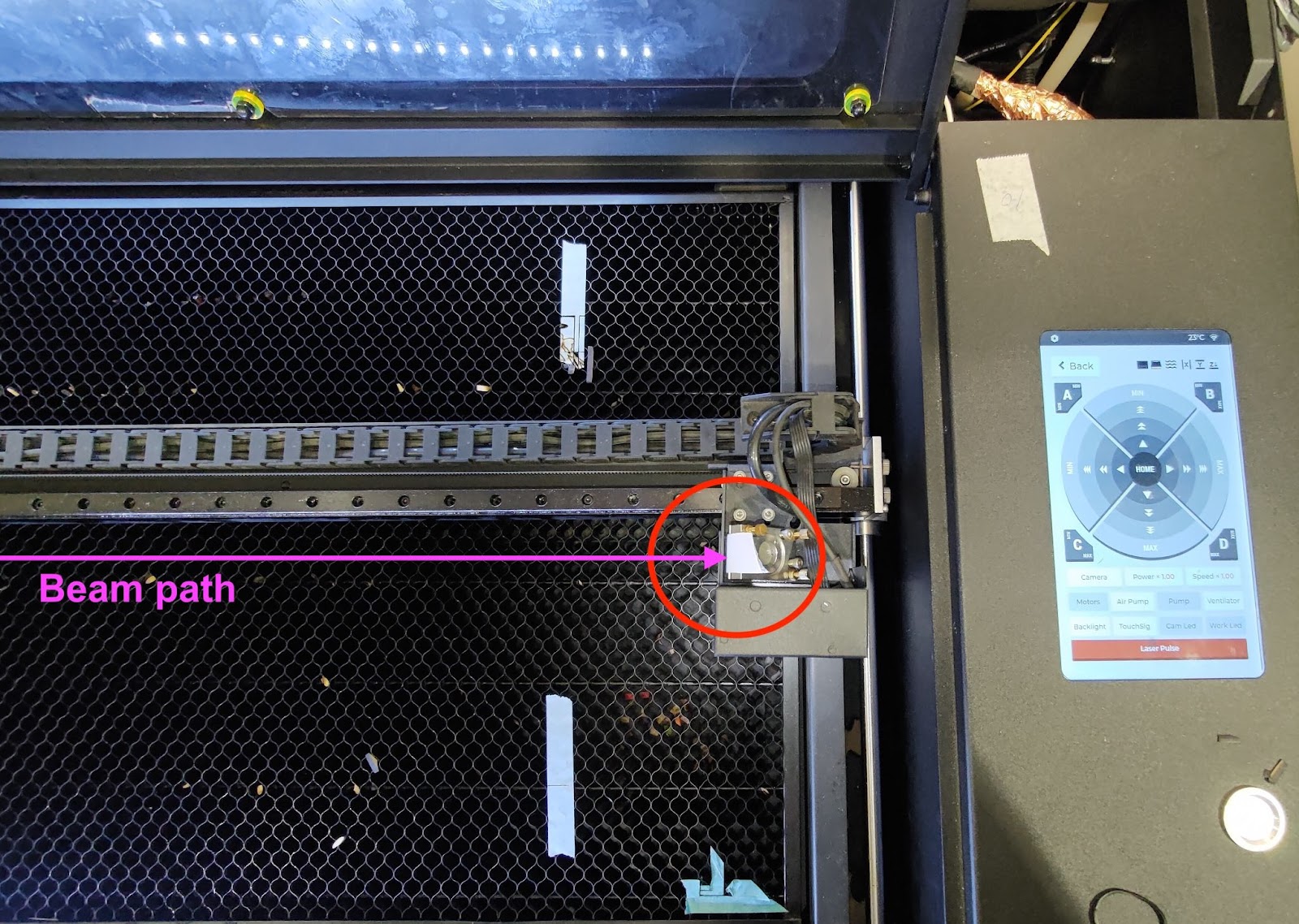

Lassen Sie dasselbe Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die middle-right Position.
Machen Sie 3 Impulse, um den zweiten Punkt zu erstellen.

---



Schritt 8-3 - Überprüfen Sie, ob sich der erste und der zweite Punkt überlappen

Wenn sich Ihre Punkte perfekt überlappen, wie auf dem Foto unten, bedeutet dies, dass der Pfad richtig ausgerichtet ist.
Sie können zu Schritt 8-5.

Wenn sie sich nicht überlappen, bedeutet dies, dass der optische Weg vom 2. Spiegel zum 3. Spiegel falsch ausgerichtet ist und der 2. Spiegel justiert werden muss.
Bitte beachten Sie den Link zur Neuausrichtung des optischen Pfads. [4-8 Ausrichtung des optischen Pfads]

Gutes Beispiel:

Schlechtes Beispiel:

---



Schritt 8-4 - Sammeln Sie das Klebeband des 3. Spiegels
Entfernen Sie das Klebeband vom 3. Spiegel und legen Sie es auf das Papier.
Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

---



Schritt 9 - Überprüfen Sie den Weg vom 3. Spiegel zur Düsenspitze

Es gibt zwei Stellen zu überprüfen.

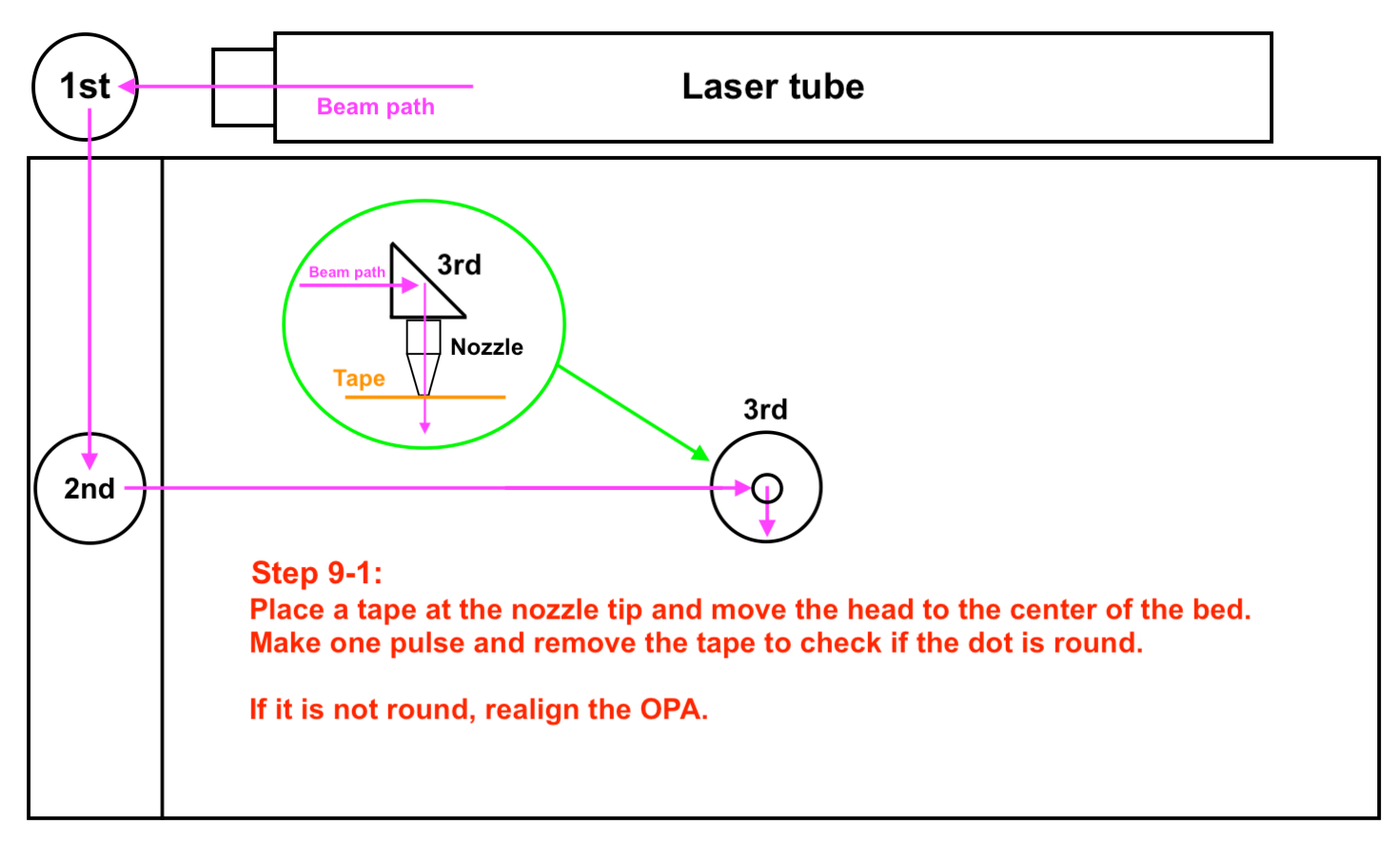

Die erste ist die Mitte des Bettes - Schrittübersicht:

Die andere ist die untere rechte Ecke des Bettes - Schrittübersicht:

---



Schritt 9-1 - Überprüfen Sie den Z-Achsen-Weg in der Mitte des Bettes

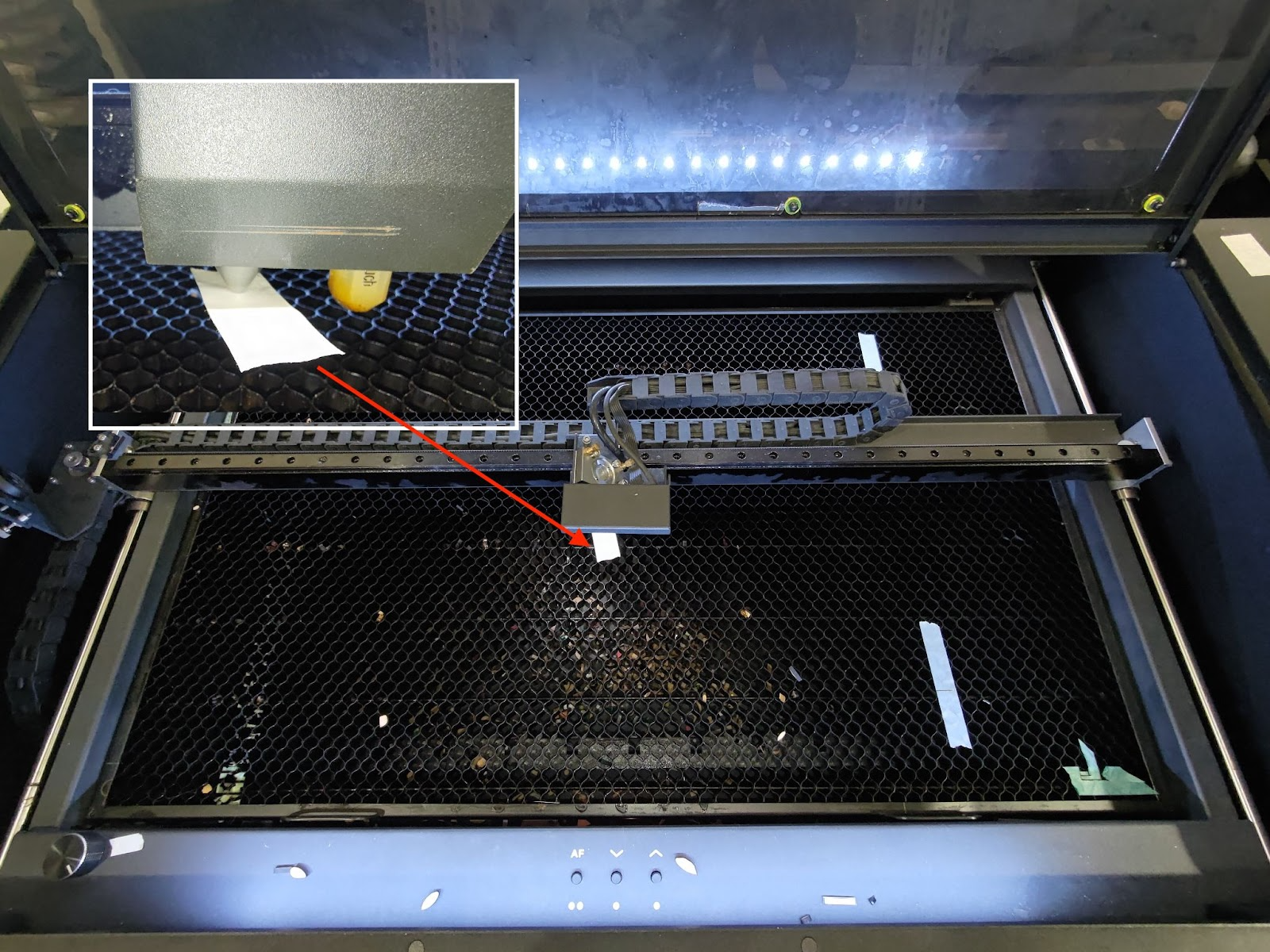

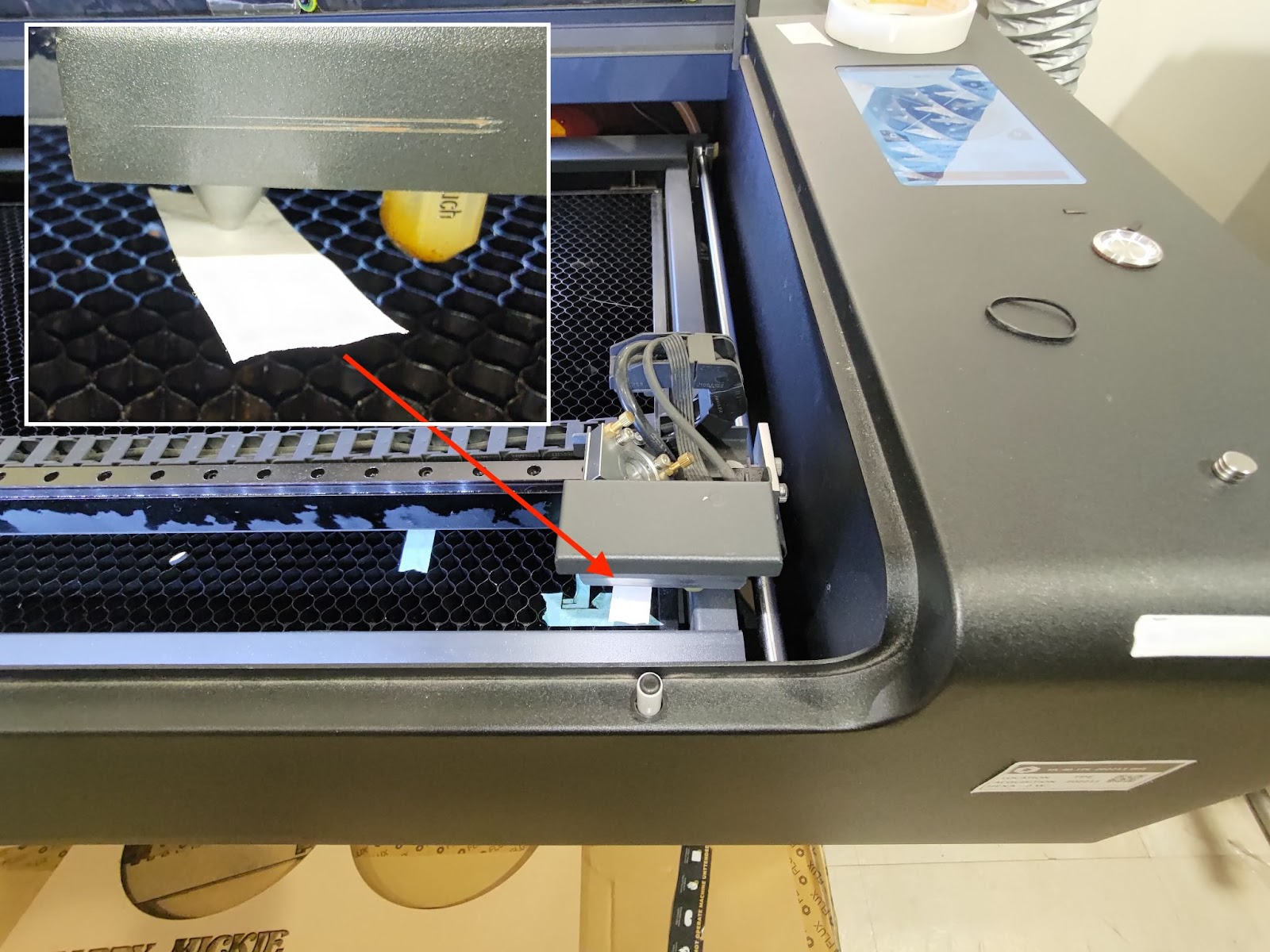

Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze und bewegen Sie den Laserkopf in die Mitte des Bettes, dann machen Sie einen Impuls.

Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.

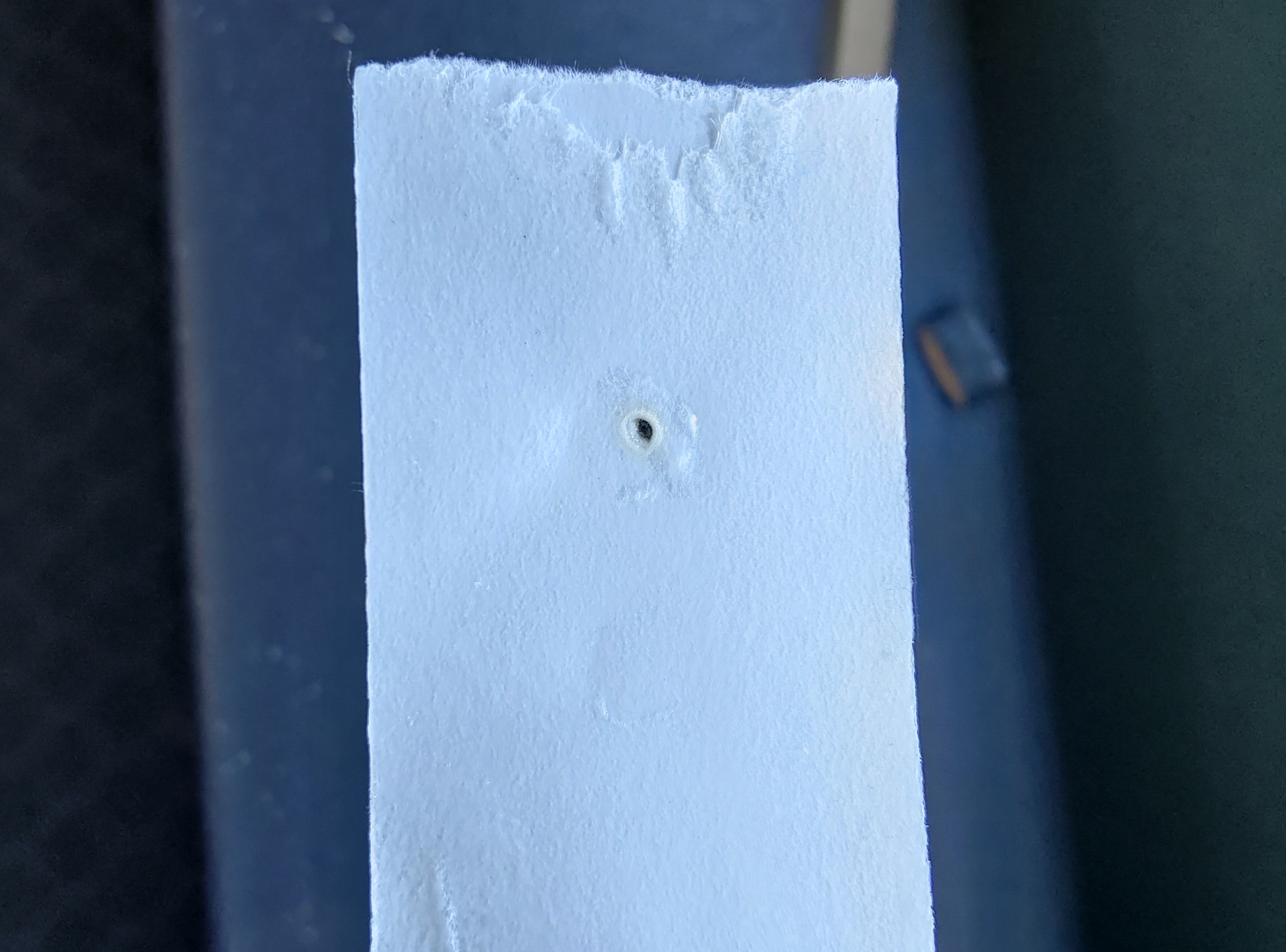

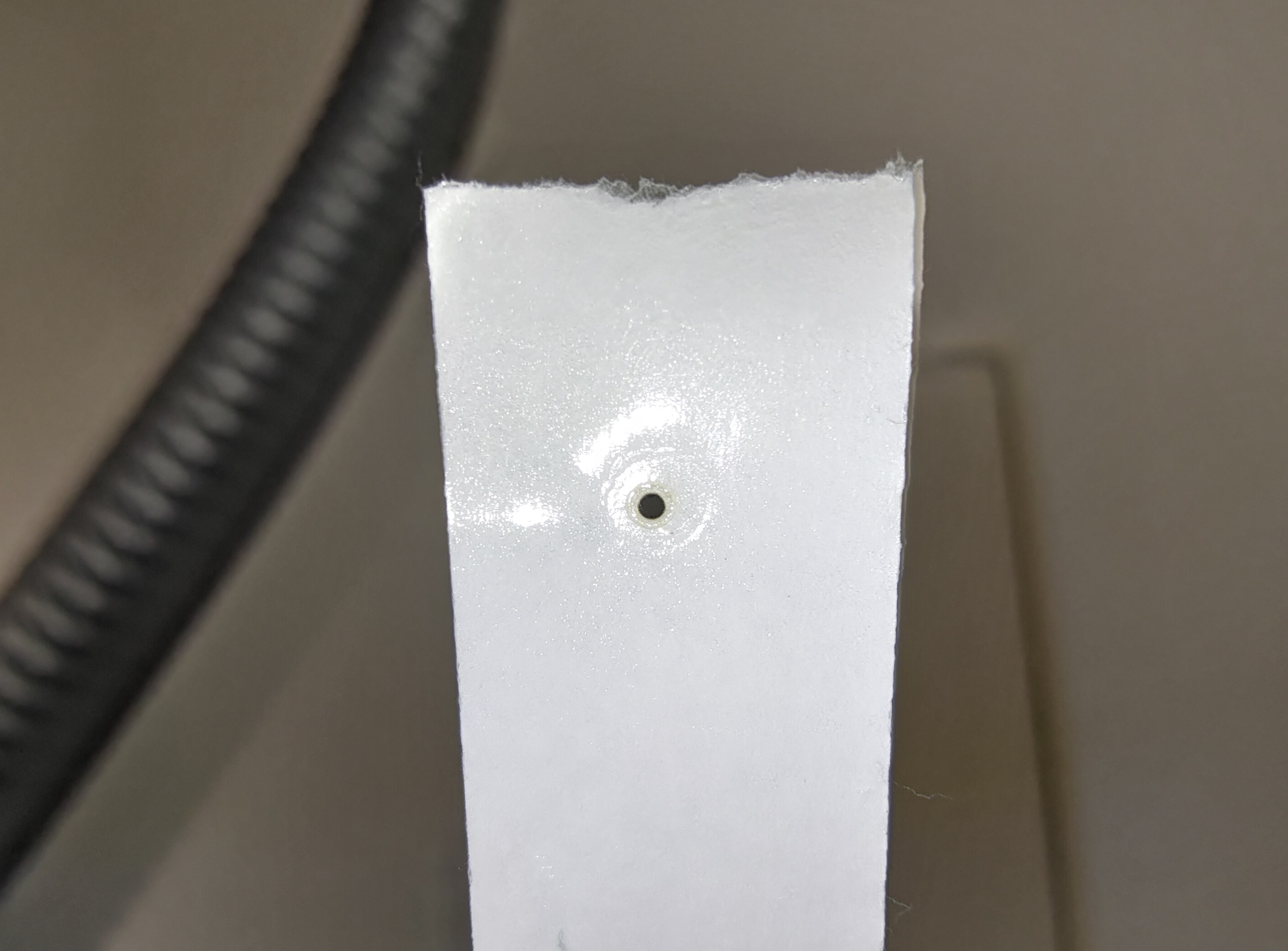

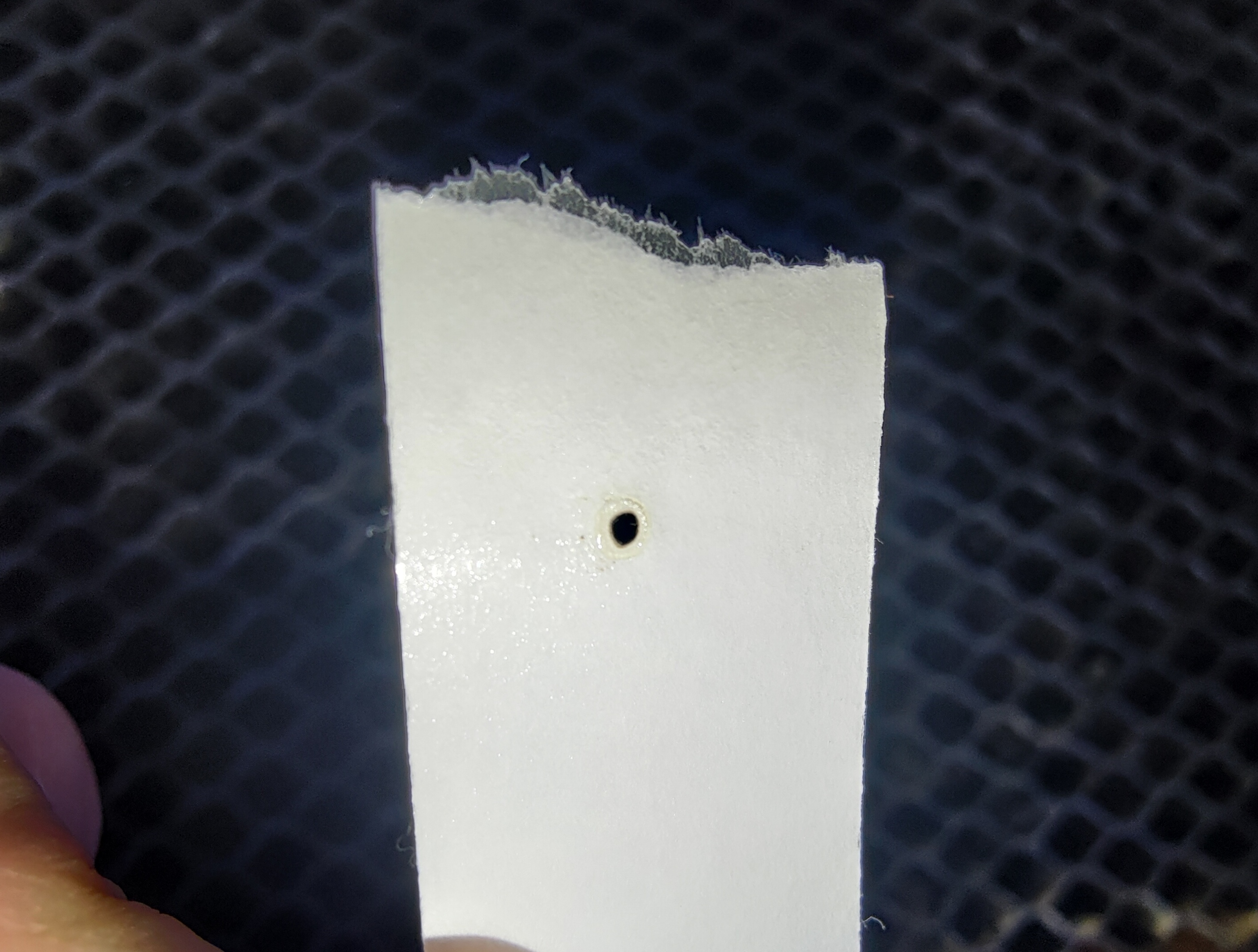

Gutes Beispiel:

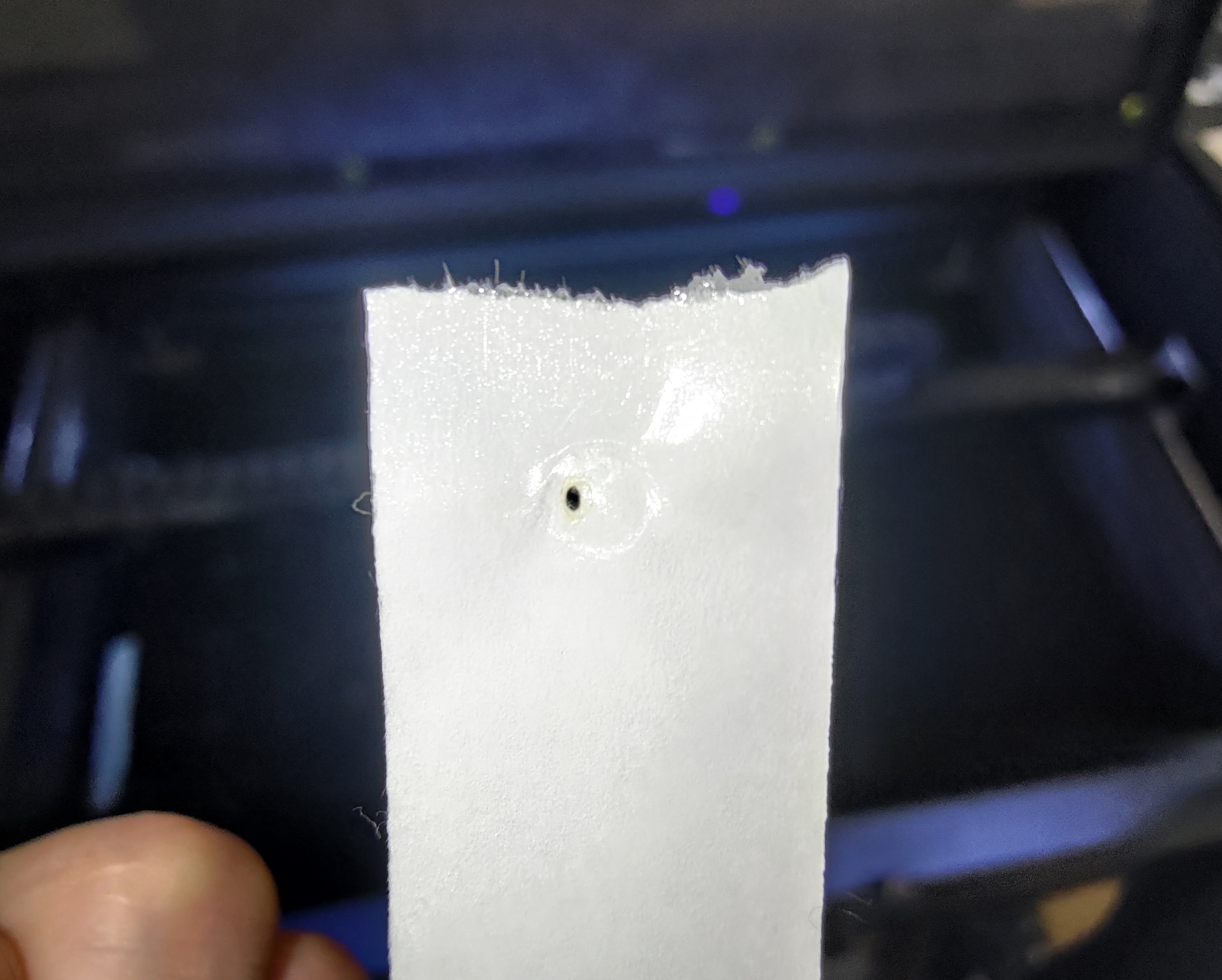

Schlechte Beispiele:

Wenn Ihr Punkt nicht rund ist, lesen Sie den Link um den optischen Weg vom 3. Spiegel zum Bett (Z-Achse) neu auszurichten, der nicht vertikal genug ist.

Wenn Sie keine Punkte auf dem Klebeband finden, lesen Sie bitte die Anweisungen für die erweiterte Einstellung.

---



Schritt 9-2 - Sammeln Sie das Klebeband der mittleren Düsenspitze

Kleben Sie das Klebeband auf das Papier.
Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

---

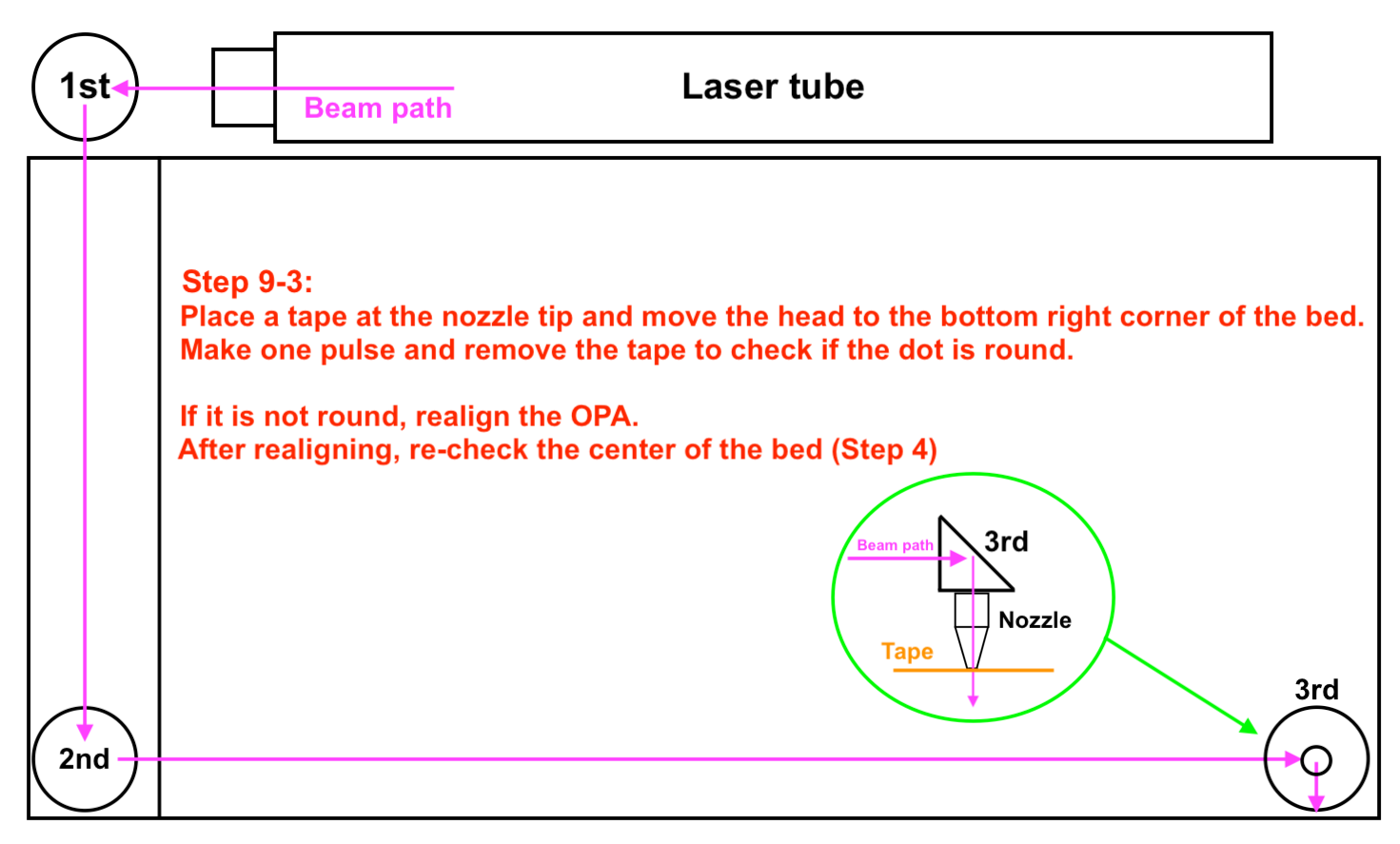

Schritt 9-3 - Überprüfen Sie den Z-Achsen-Weg in der unteren rechten Ecke des Bettes

Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze und bewegen Sie den Laserkopf in die untere rechte Ecke des Bettes, dann machen Sie einen Impuls.



Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.
(Es ist normal, dass der Eckpunkt kleiner ist als der Mittelpunkt. Bitte beachten Sie die folgenden Beispiele.)
Gutes Beispiel:

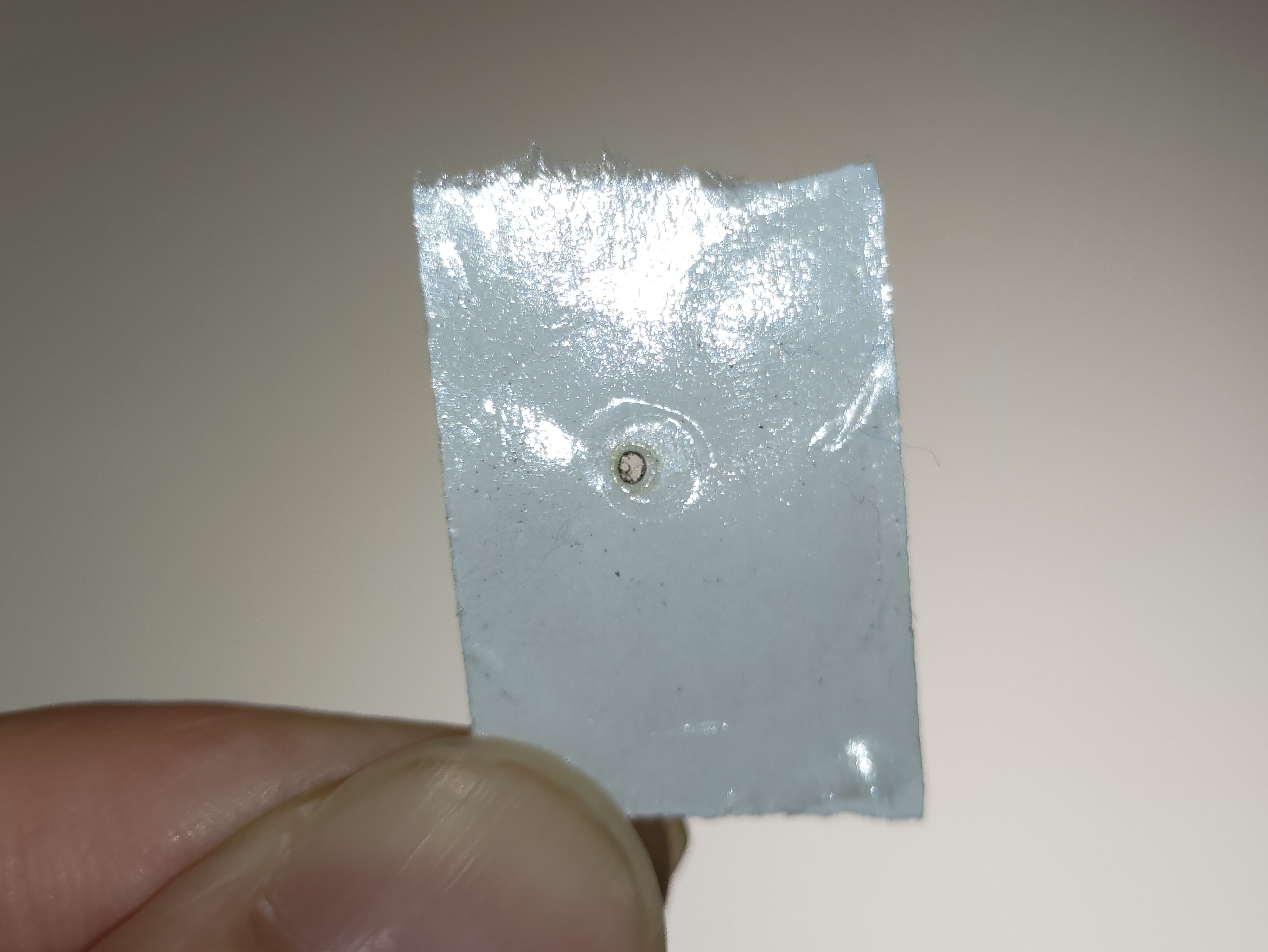

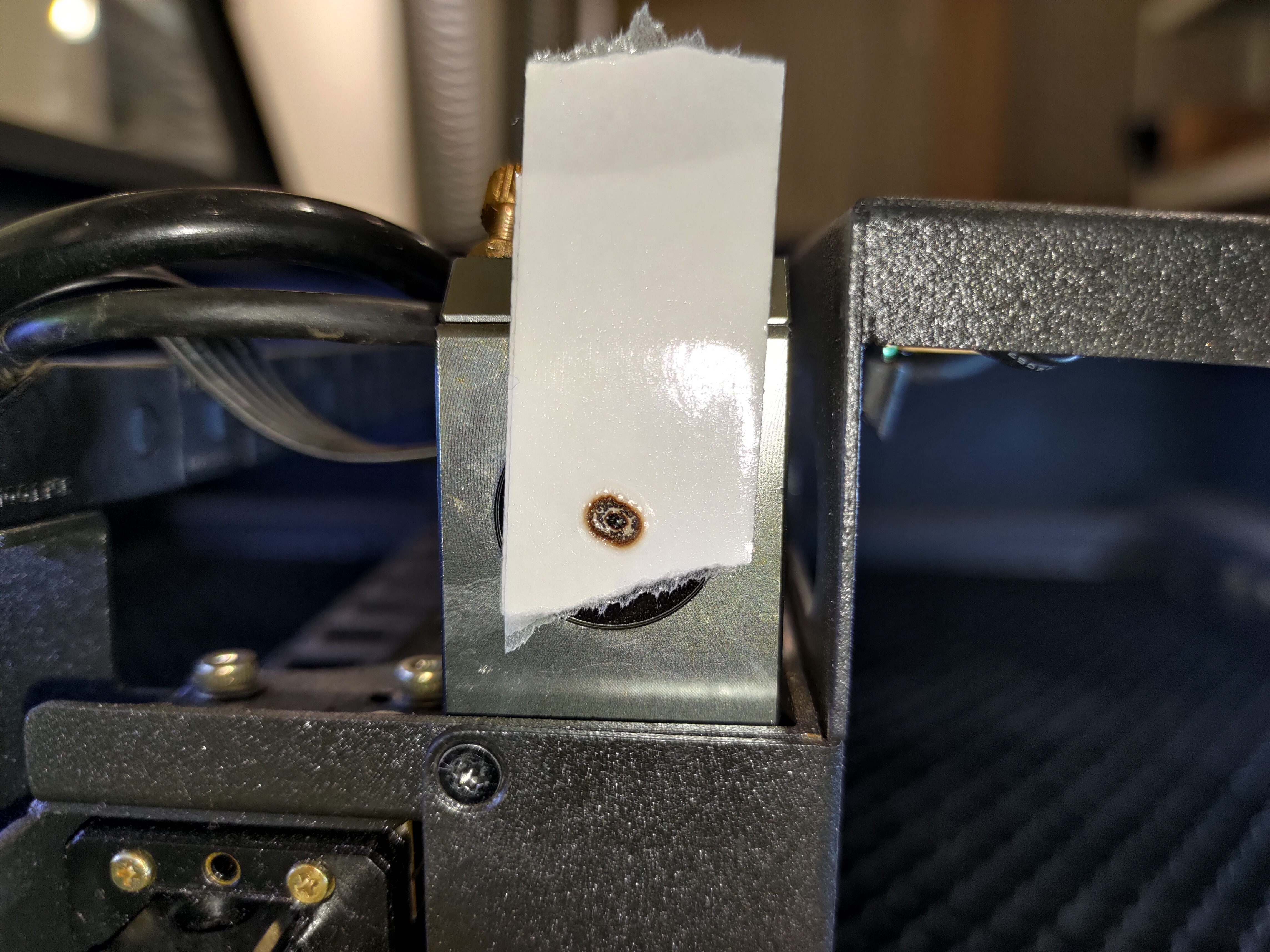

Akzeptable Beispiele:

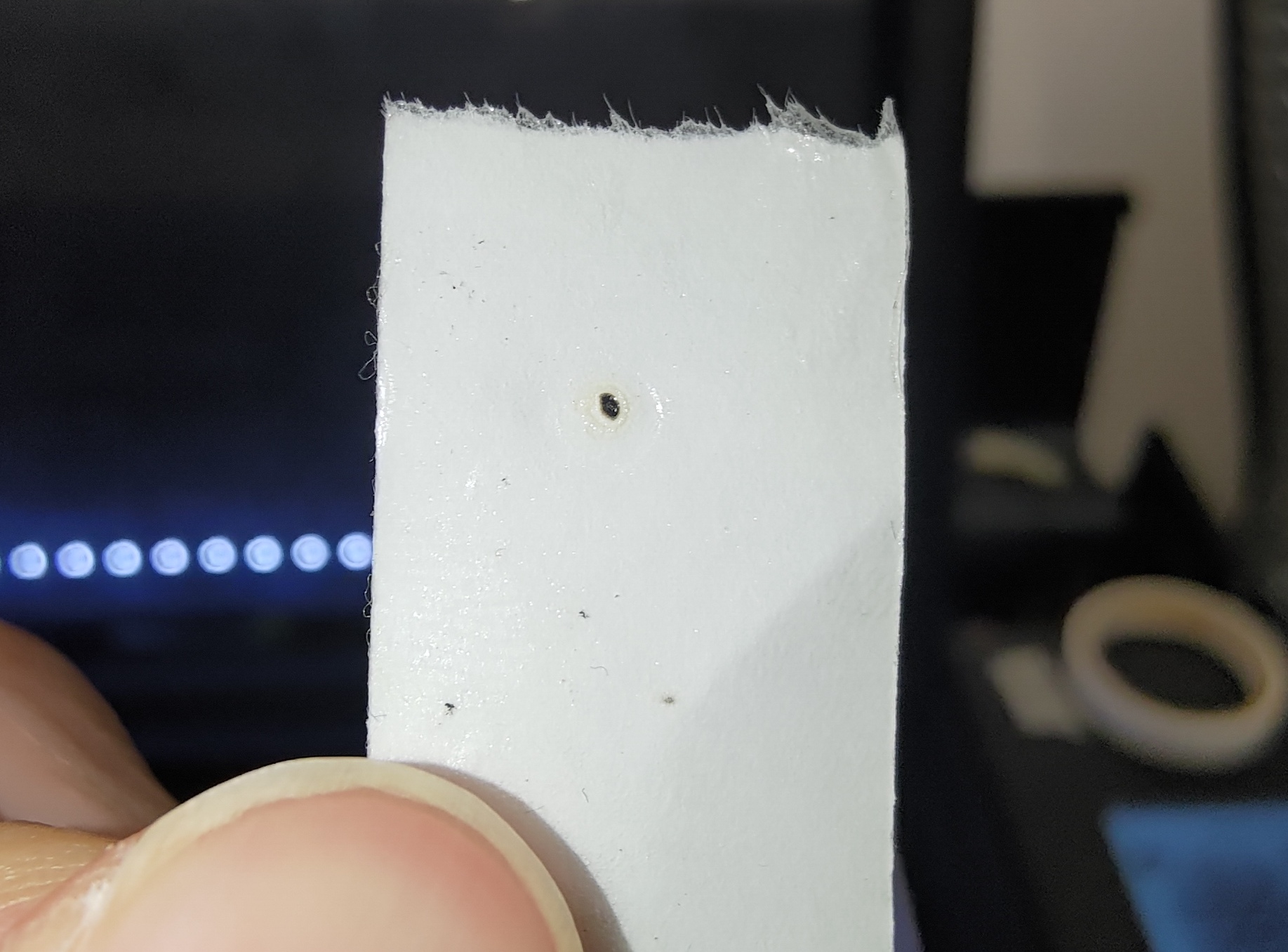

Schlechte Beispiele:



- Wenn Ihr Punkt nicht rund ist, lesen Sie den folgenden Link, um den optischen Weg vom 3. Spiegel zum Bett (Z-Achse) neu auszurichten, der nicht vertikal genug ist.
[4-8 Ausrichtung des optischen Pfads]

---



Schritt 9-4 - Sammeln Sie das Klebeband der unteren rechten Düsenspitze
Kleben Sie das Klebeband auf das Papier.
Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

---



Schritt 10 - Berichterstattung (Optional)

Das gesammelte Klebeband kann mit Ihrem lokalen Händler geteilt werden, wenn Sie ein Problem mit Ihrer Maschine haben.
Der optische Weg ist ein Schlüssel, der das Ergebnis des Gravierens und Schneidens beeinflusst.

Bitte machen Sie ein Foto von den gesammelten Klebebändern und ein klares Foto von den Düsenspitzenklebebändern wie in den folgenden Beispielen:

Foto #1:

Foto #2:

---
