5-5 Material kann nicht durchgeschnitten werden

FLUX Support Team
  • Aktualisiert
Beschreibungen

Wenn Materialien nicht durchgeschnitten werden können, gibt es viele Möglichkeiten, die das Problem verursachen können, wie z.B. falsche Fokusabstand, falsch ausgerichteter optischer Weg, Laserröhrenabfall...usw.
Basierend auf unserer Erfahrung jedoch, wird es NORMALERWEISE durch den falsch ausgerichteten optischen Weg verursacht.

Bitte folgen Sie den unten aufgeführten Schritten, um festzustellen, was das Problem verursacht.



Mögliche Ursachen

  1. Der optische Weg (OPA) ist falsch ausgerichtet.

  2. Falscher Fokusabstand

  3. Die Spiegel sind verschmutzt oder beschädigt.

  4. Die Fokuslinse ist verschmutzt oder beschädigt.

  5. Das System versagt (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen).

  6. Die Leistungsrate und Geschwindigkeit sind in der Software falsch eingestellt.

  7. Die Laserröhre ist abgefallen.

  8. Das Material ist schwer zu schneiden.

  9. Das Lasernetzteil (Laser PSU) funktioniert nicht richtig.

  10. Die Wabenplattform ist nicht horizontal. (Weniger wahrscheinlich)



Vorbereitungsmaterialien

Die notwendigen Werkzeuge werden in jedem Schritt erwähnt, da einige Schritte übersprungen werden können.



Schritt 0 - Verwenden Sie die Checkliste beim Durchgehen der Schritte

Diese Checkliste wird verwendet, um alle Ihre durchgeführten Aktionen in diesem Artikel aufzuzeichnen. Nach Abschluss der Checkliste drucken Sie diese bitte aus, um sie als PDF zu speichern und bei Bedarf an Ihren Händler oder den FLUX-Support zu senden. Dies werden nützliche Informationen für uns sein, um das Problem einzugrenzen und zu beheben.
Bitte beachten Sie den Link: 6-3 Schnitt ging nicht durch das Material (Beambox)



Schritt 1 - Reinigen Sie alle Spiegel und die Fokuslinse

Verschmutzte Spiegel und eine Fokuslinse führen zu einer schwächeren Laserleistung.



Schritt 1.1 - Stellen Sie sicher, dass die Parameter korrekt eingestellt sind

Manchmal vergessen die Benutzer, die Parameter auf dem Bedienfeld oder in Beam Studio zu ändern.



Schritt 1.2 - Überprüfen Sie den Fokusabstand

Ein falscher Fokusabstand führt zu inakzeptablen Schneid- oder Gravurergebnissen.



Schritt 1.3 - Überprüfen Sie den optischen Pfad

Basierend auf unserer Erfahrung wird das Nichtdurchschneiden von Materialien NORMALERWEISE durch eine Fehlausrichtung des optischen Pfads verursacht.


Bevor Sie zum nächsten Schritt übergehen, beachten Sie bitte Folgendes:
Alle Schritte nach Schritt 1.3 basieren darauf, dass der optische Weg gut ausgerichtet ist.
Wenn Sie nach dem Lesen des oben genannten Artikels immer noch nicht bestätigen können, ob Ihr optischer Weg gut ist oder nicht, brechen Sie bitte die Lektüre dieses Artikels ab und wenden Sie sich direkt an Ihren lokalen Händler oder den FLUX-Support, um Hilfe zu erhalten.
(Die Sammlung von Bändern wird der Schlüssel sein, um das Problem der OPA zu lokalisieren.)



Schritt 1.4 - Führen Sie die gleiche Aufgabe aus

  • Führen Sie die gleiche Aufgabe mit dem gleichen Material aus und prüfen Sie, ob es jetzt geschnitten werden kann.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es kann jetzt geschnitten werden >> Problem gelöst



Schritt 1.5 - Vorbereitung des Testmaterials

Um weitere Tests durchzuführen, bereiten Sie bitte eines dieser beiden Materialien vor wie unten aufgeführt.

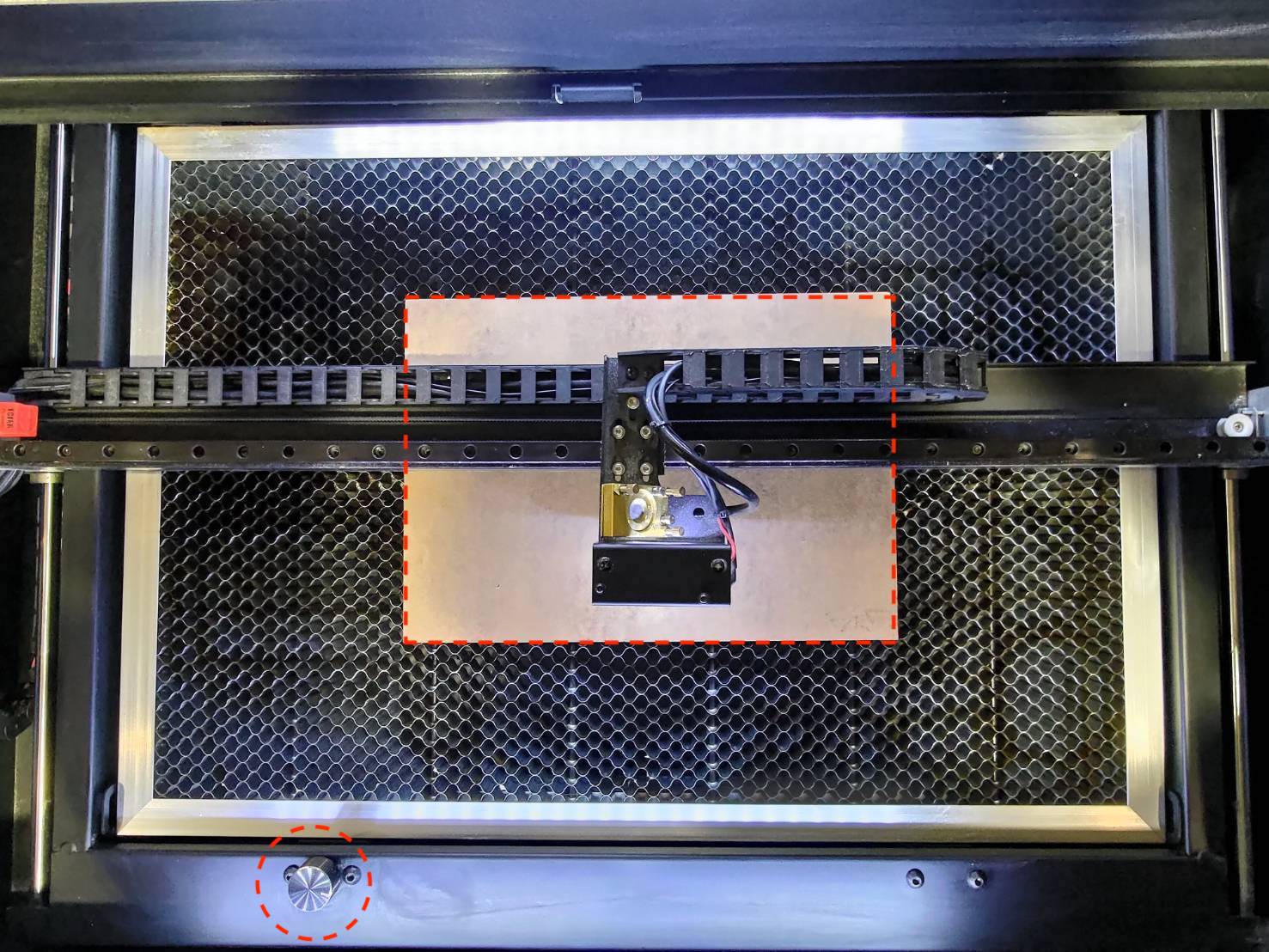

Schritt 2 - Mittelschnitt-Test

Wir werden die Schneidfähigkeit in der Mitte des Bettes testen.

  • Legen Sie das vorbereitete Material (3mm Acryl oder Holz) in die Mitte des Bettes und achten Sie darauf, dass es fokussiert ist.

  • Schneiden Sie die Beispieldatei in Beam Studio.
    Step


Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:



Schritt 2.1 - Auf Werkseinstellungen zurücksetzen

Manchmal kann ein Firmware-Fehler dazu führen, dass die Ausgabe des Lasers abnormal ist.
Um Firmware-Probleme zu vermeiden, setzen Sie bitte das Gerät zurück.

  • Auf Werkseinstellungen zurücksetzen. (Maschine > Auf Werkseinstellungen zurücksetzen)

  • Schneiden Sie nach dem Zurücksetzen die Beispieldatei erneut aus, wie in Schritt 2.



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

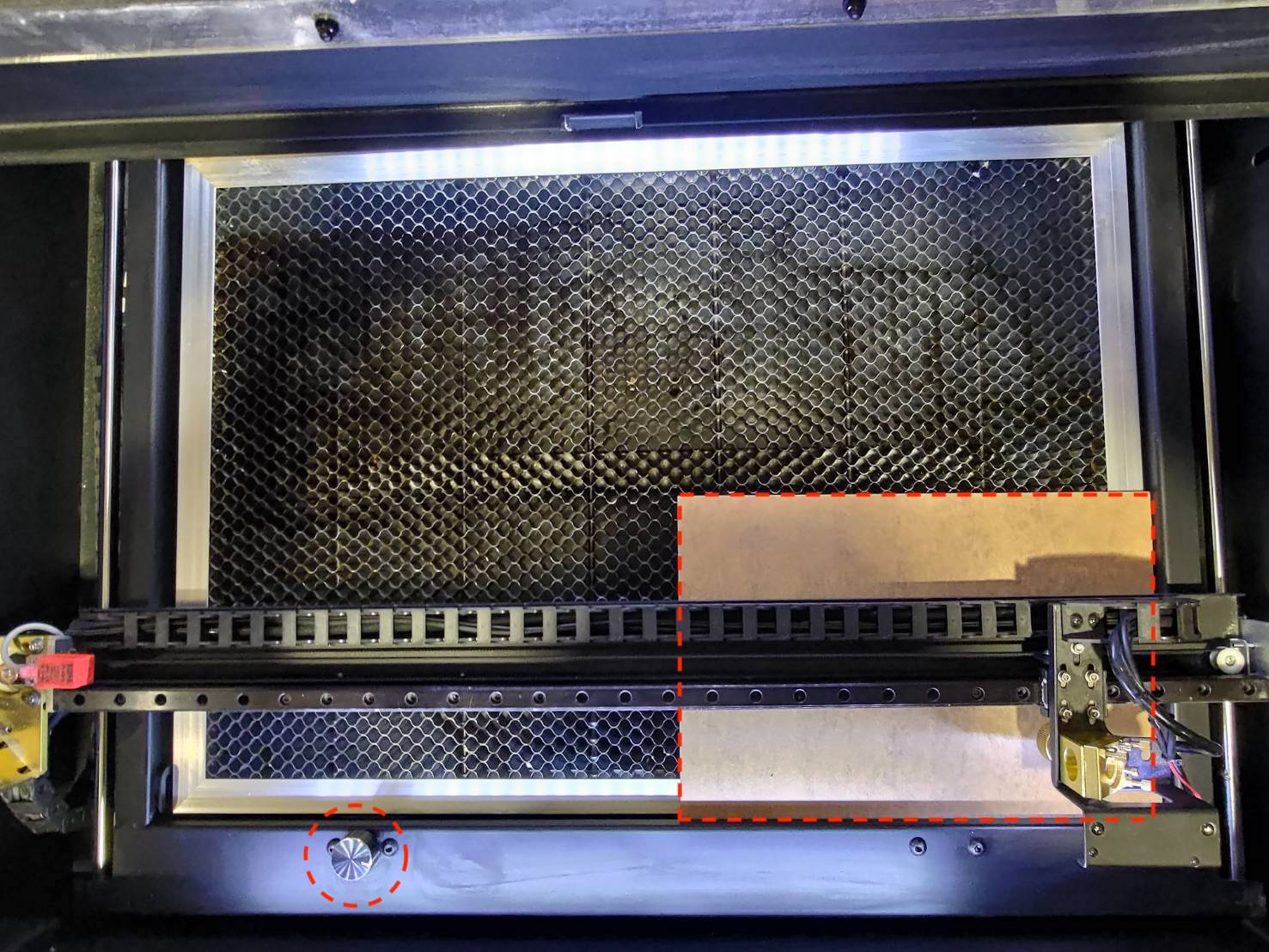

Schritt 3 - Schnitttest unten rechts

In diesem Schritt testen wir die Schneidfähigkeit im unteren rechten Bereich des Bettes.

  • Legen Sie das vorbereitete Material (3mm Acryl oder Holz) in den unteren rechten Bereich des Bettes und achten Sie darauf, zu fokussieren.358165.jpg

  • Schneiden Sie die Beispieldatei in Beam Studio.
    Step


Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es kann im unteren rechten Bereich geschnitten werden >> Die Maschine wird als fehlerfrei betrachtet >>
    Das Problem könnte materialbedingt sein. Bitte passen Sie die Parameter individuell an.
    (Leistungsrate erhöhen, Geschwindigkeit verringern oder mehrmals ausführen)



Schritt 3.1 - Überprüfen Sie den optischen Pfad erneut

Basierend auf dem Zustand der Maschine, wenn das Material in der Mitte geschnitten werden kann, aber nicht im unteren rechten Bereich, kann der optische Pfad wahrscheinlich nachjustiert und verbessert werden.

Bitte gehen Sie zurück zu Schritt 1.3 - Überprüfen Sie den optischen Pfad. und stellen Sie sicher, dass Ihr OPA gut ausgerichtet ist.

Wenn Sie nach dem Lesen des oben genannten Artikels immer noch nicht bestätigen können, ob Ihr optischer Weg gut ist oder nicht, brechen Sie bitte die Lektüre dieses Artikels ab und wenden Sie sich direkt an Ihren lokalen Händler oder den FLUX-Support, um Hilfe zu erhalten.
(Die Sammlung von Bändern wird der Schlüssel sein, um das Problem der OPA zu lokalisieren.)



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es kann jetzt im unteren rechten Bereich geschnitten werden >> Problem gelöst



Schritt 4 - Erhöhen Sie die Leistungsrate und verringern Sie die Geschwindigkeit

Um das Problem einzugrenzen, werden wir prüfen, ob eine Erhöhung der Leistungsrate und eine Verringerung der Geschwindigkeit das Schneidergebnis verbessern können.

  • Beam Studio:
    Step


  • Erhöhen Sie die Standard-Leistungsrate um 20%.
    (Wenn der Standardwert 15% beträgt, dann wird 15% + 20% = 35% eingestellt)

  • Verringern Sie die Standardgeschwindigkeit um die Hälfte.
    (Wenn der Standardwert 300mm/s beträgt, dann wird 300mm/s *0,5 = 150mm/s eingestellt)

  • Führen Sie die gleiche Aufgabe aus und sehen Sie, wie es läuft.
    • Wenn es beim letzten Mal in der Mitte fehlgeschlagen ist, testen Sie die Mitte erneut.
    • Wenn es beim letzten Mal im unteren rechten Bereich fehlgeschlagen ist, testen Sie den unteren rechten Bereich erneut.



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:



Schritt 5 - Melden Sie sich beim lokalen Händler oder beim FLUX-Support

  • Bitte folgen Sie den Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
  • Stellen Sie sicher, dass Sie die Checkliste und speichern Sie es als PDF-Datei, um Ihre Vorgehensweise teilen zu können.

Die gesammelten Informationen, wie Fotos oder Videos, die das Problem mit Ihrem Gerät in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.





#END
