5-10 Kein Laserstrahl-Ausgang / Der Laser zündet nicht / Kein Laserimpuls

FLUX Support Team
  • Aktualisiert

Beschreibung

Der Grund für das Ausbleiben der Laserausgabe kann komplex sein. Es könnte durch eine verschlechterte Laserröhre, ein defektes Lasernetzteil (Laser PSU) oder einen Systemausfall verursacht werden...etc.

Bitte befolgen Sie die folgenden Schritte, um das Problem zu beheben.


Mögliche Ursachen

  1. Das System versagt (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen.)
  2. Der optische Pfad (OPA) ist falsch ausgerichtet.
  3. Die Leistungsrate und Geschwindigkeit sind in der Software falsch eingestellt.
  4. Die Laserröhre ist verschlechtert.
  5. Das Lasernetzteil (Laser PSU) funktioniert nicht richtig.
  6. Der Türsensor funktioniert nicht richtig. (Weniger wahrscheinlich)

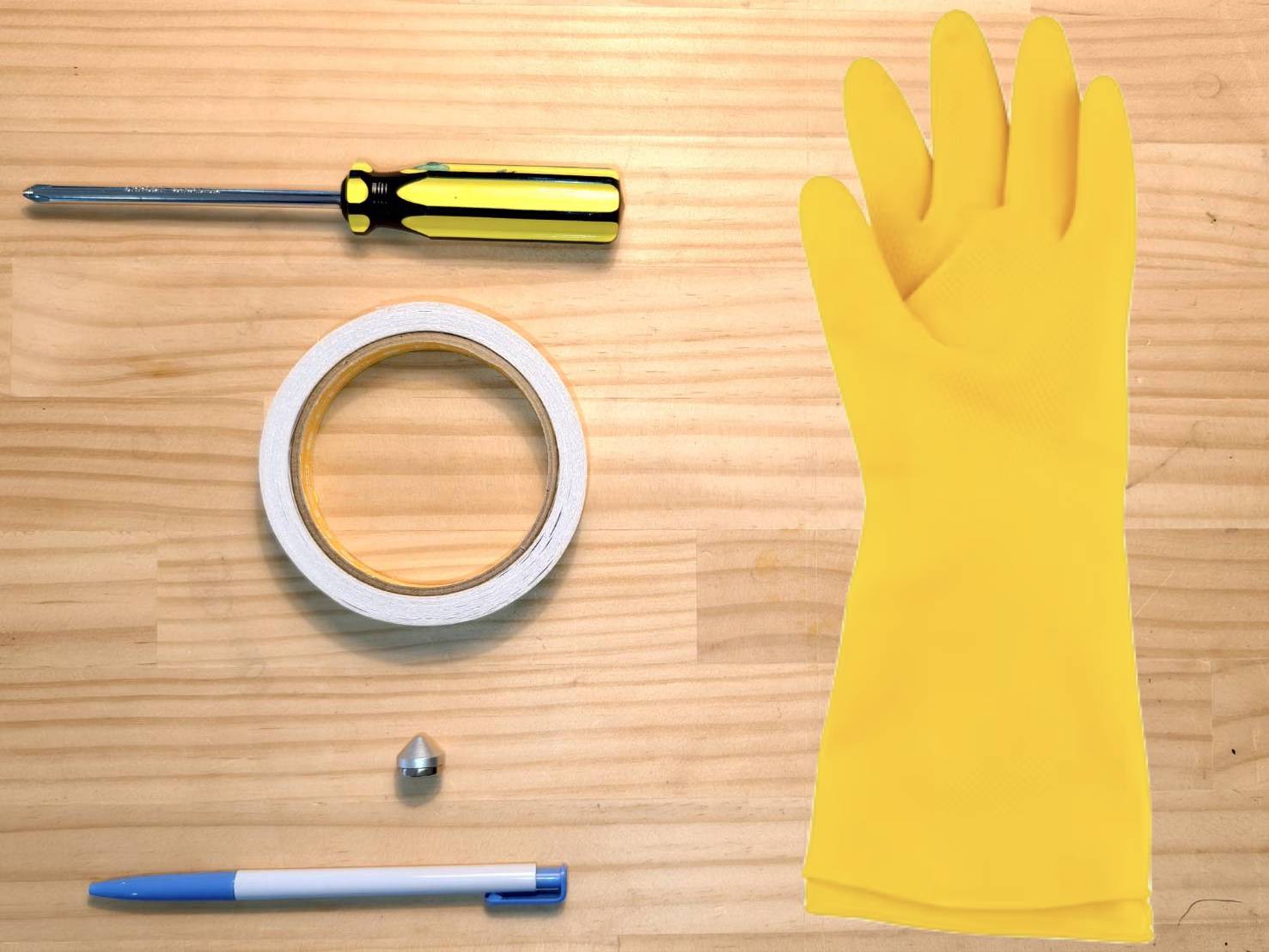

Werkzeuge

  1. Kreuzschlitzschraubendreher
  2. Doppelseitiges Klebeband
  3. Magnet
  4. Stift oder Bleistift (Optional - Abhängig vom Testergebnis)
  5. Gummihandschuhe (Optional - Abhängig vom Testergebnis)



Schritt 1

Bitte sehen Sie sich das folgende Video an und stellen Sie fest, ob das Symptom ähnlich wie bei Ihrer Maschine ist.
(Wenn kein Laserausgang erfolgt, während die Beambox läuft und ein lautes Knackgeräusch macht,
deutet dies darauf hin, dass die Röhre defekt ist.)


Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, meine Maschine hat ein ähnliches Symptom oder Geräusch >> Verwenden Sie die Maschine nicht mehr und Kontaktieren Sie den Kundendienst
    • Mögliche Ursache: Das Laserrohr ist defekt und muss ersetzt werden.
  • Nein, meine Maschine macht kein knackendes Geräusch >> Schritt 2



Schritt 2

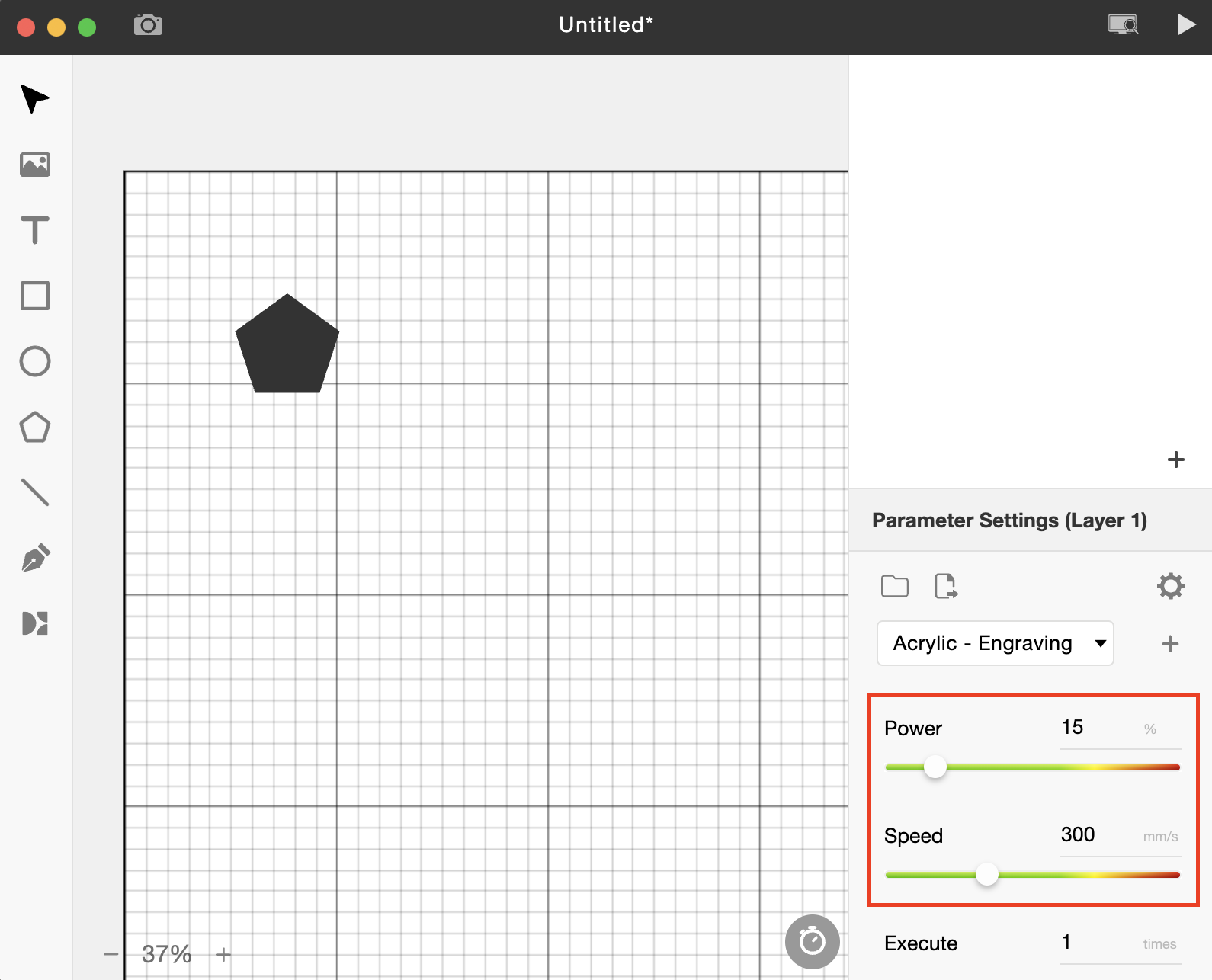

Stellen Sie sicher, dass die Einstellungen für Leistungsrate und Geschwindigkeit in der Software korrekt sind.

Step



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:
  • Nein, die Einstellungen sind nicht korrekt >> Ändern Sie die Einstellungen >>
    Wenn das Problem nach dem Ändern der Einstellungen weiterhin besteht, gehen Sie zu Schritt 2.1



Schritt 2.1

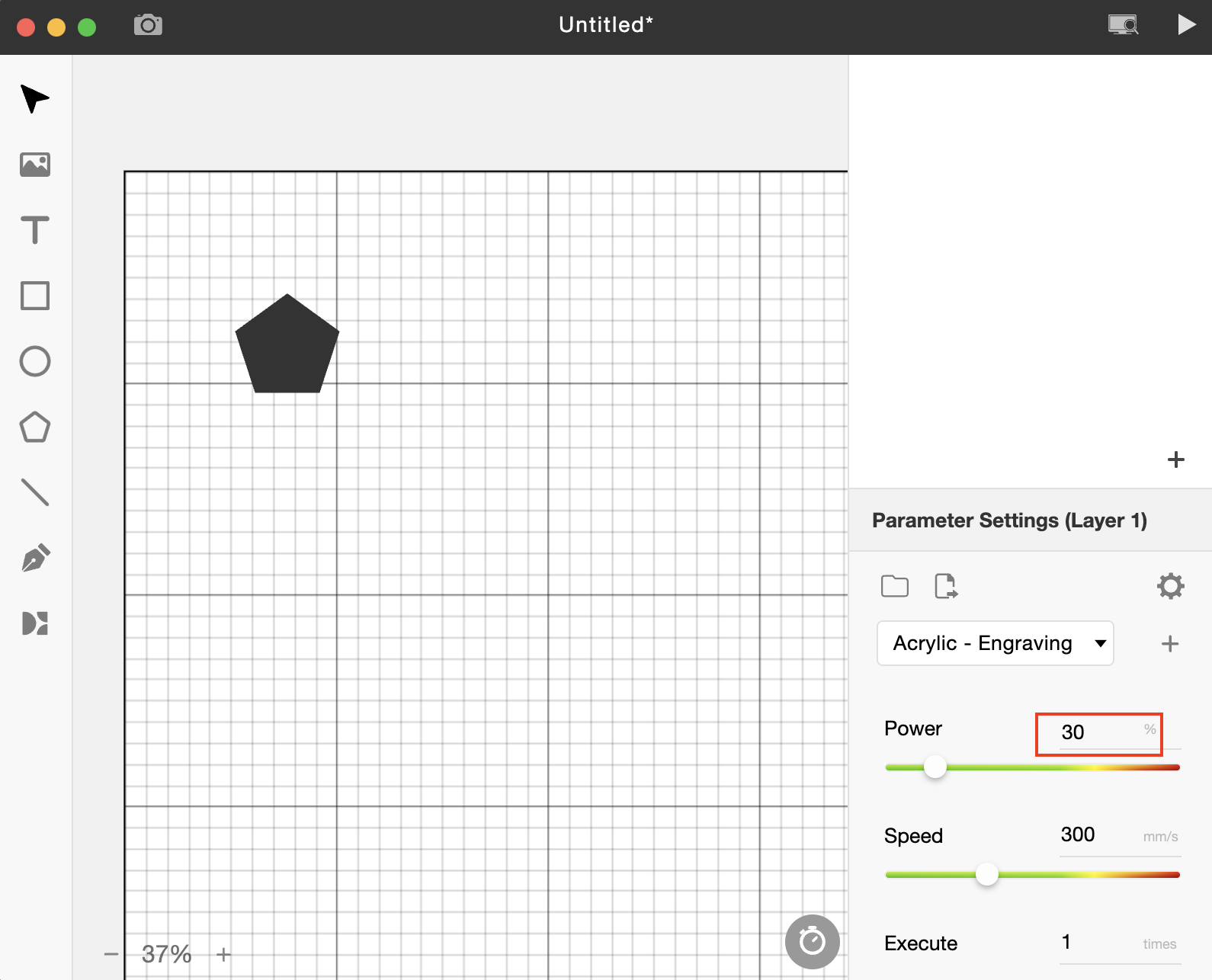

Verdoppeln Sie Ihre Leistungsrateneinstellungen, starten Sie den Vorgang und prüfen Sie, ob der Laser ausgibt.
(Wenn Ihre Leistungsrate beispielsweise ursprünglich 15% beträgt, erhöhen Sie sie auf 30% und starten Sie den Vorgang.)



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, der Laser gibt aus >> Ihre Maschine kann noch funktionieren
    • Vorschlag: Erhöhen Sie die Leistungsrate und verringern Sie die Geschwindigkeit bei jedem Vorgang, bis das Rohr vollständig nachlässt
    • Mögliche Ursache: Ihr Laserrohr hat leicht nachgelassen
  • Nein, der Laser gibt nicht aus >> Schritt 3



Schritt 3

Schalten Sie die Maschine aus.

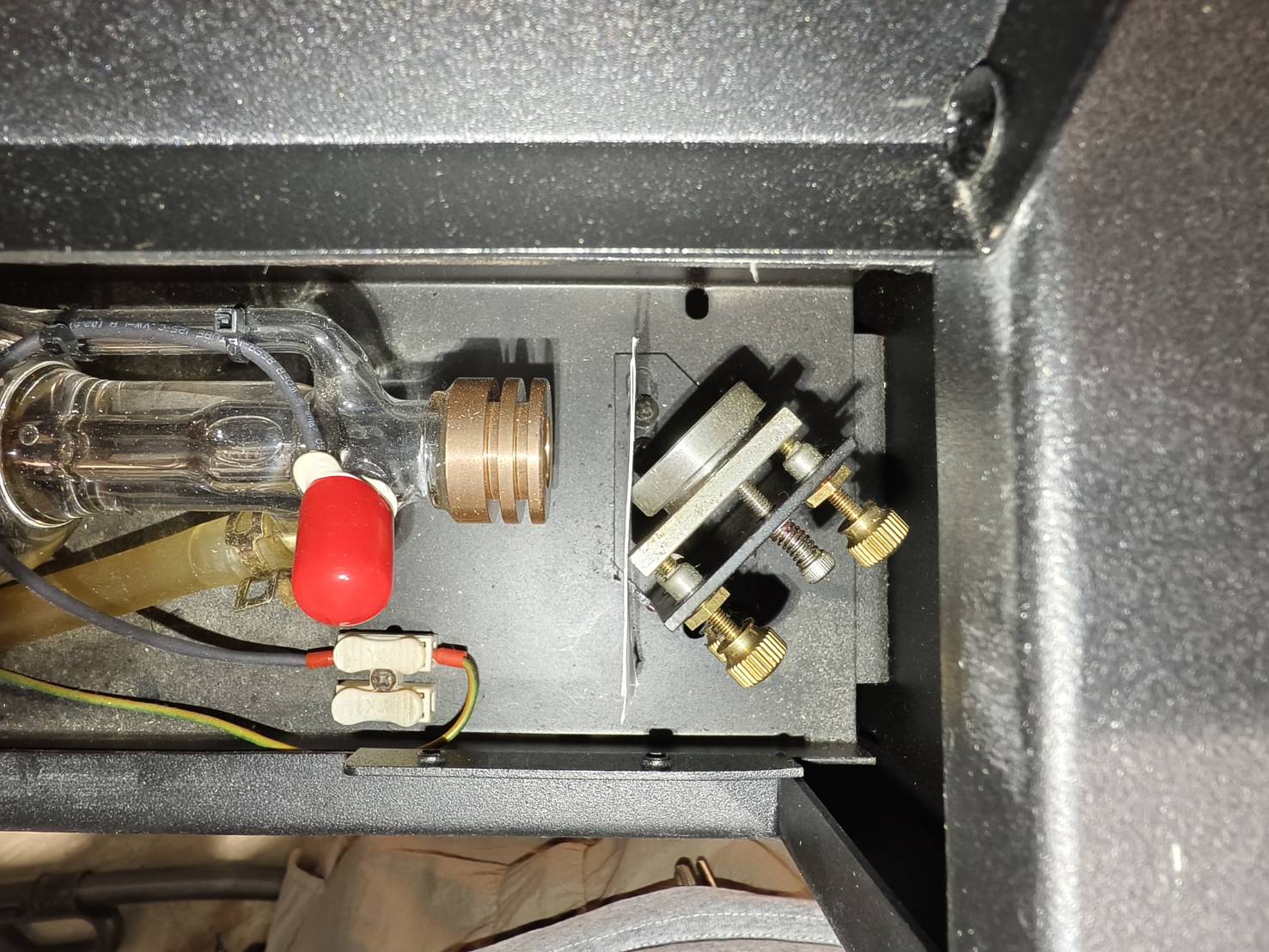

Öffnen Sie den hinteren Deckel und bringen Sie ein neues doppelseitiges Klebeband am ersten Spiegel an.
Nach dem Anbringen des Klebebands gehen Sie bitte zu Schritt 3.1.

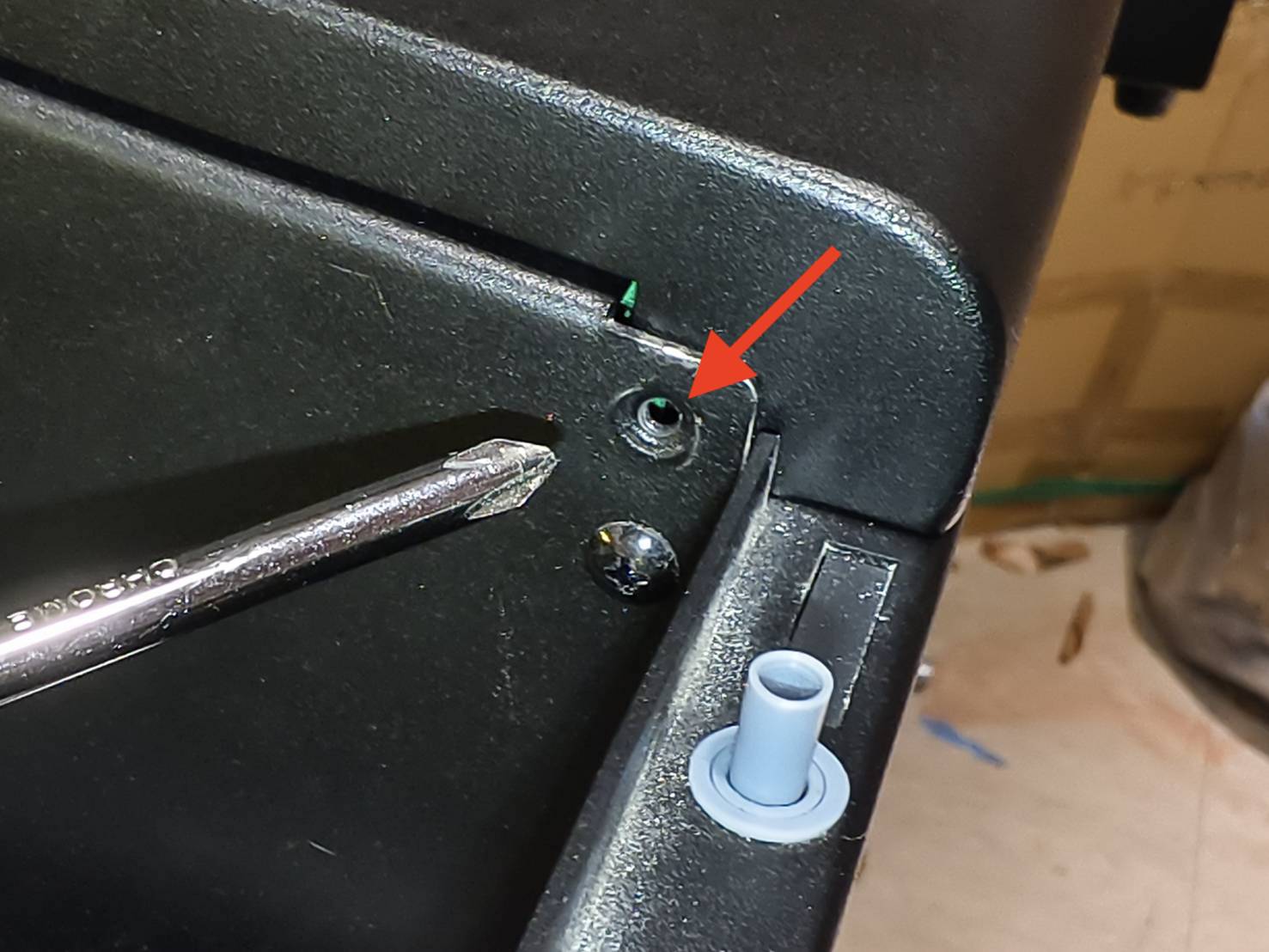

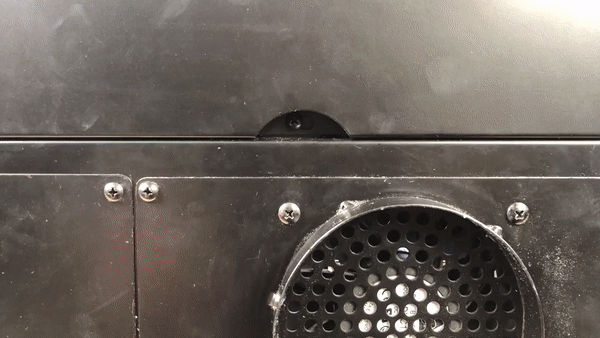

  • Lösen Sie mit dem Kreuzschlitzschraubendreher die Schraube über dem Lüfter an der Rückseite der Maschine. Danach kann die Rückabdeckung geöffnet werden.

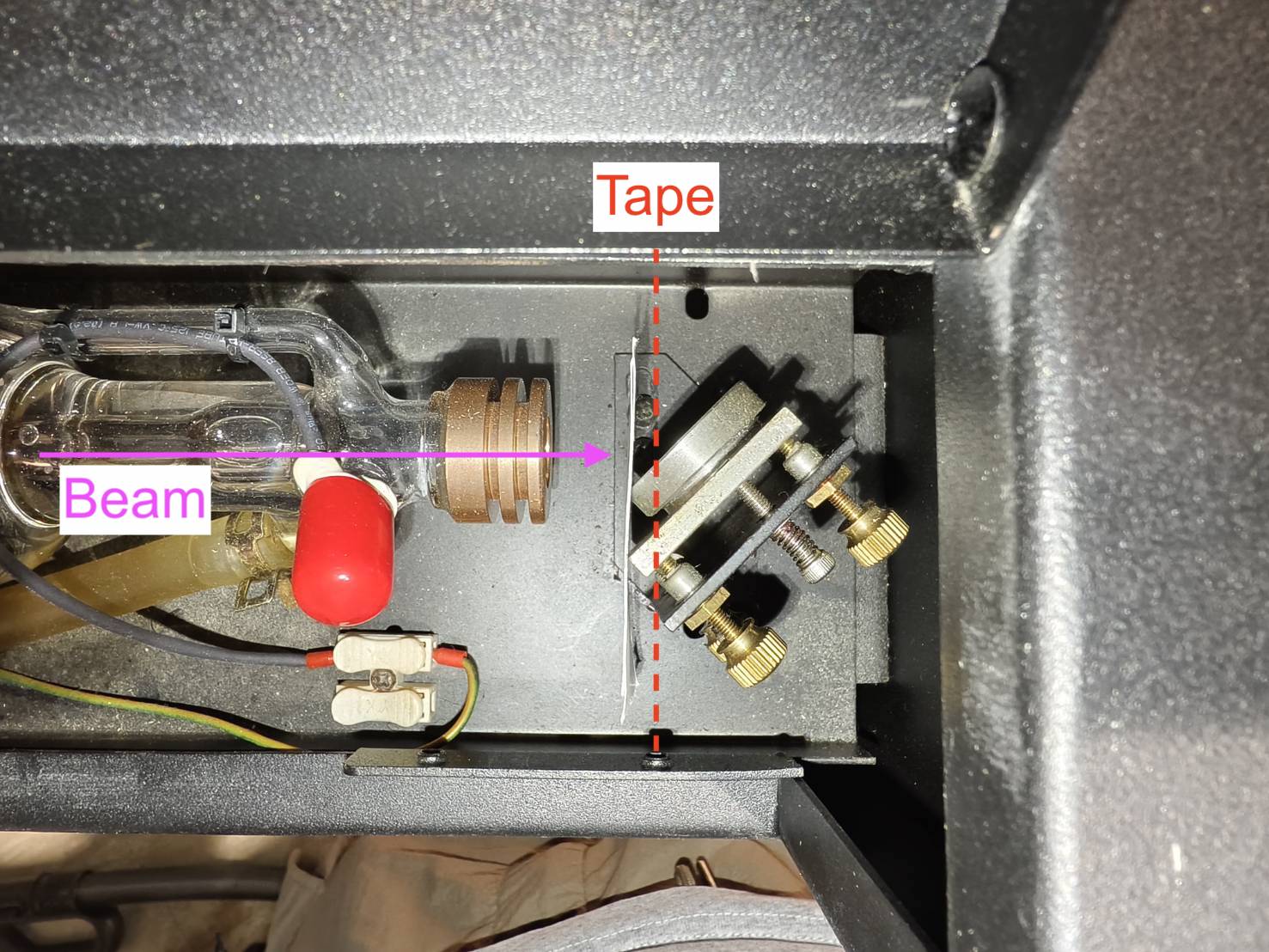

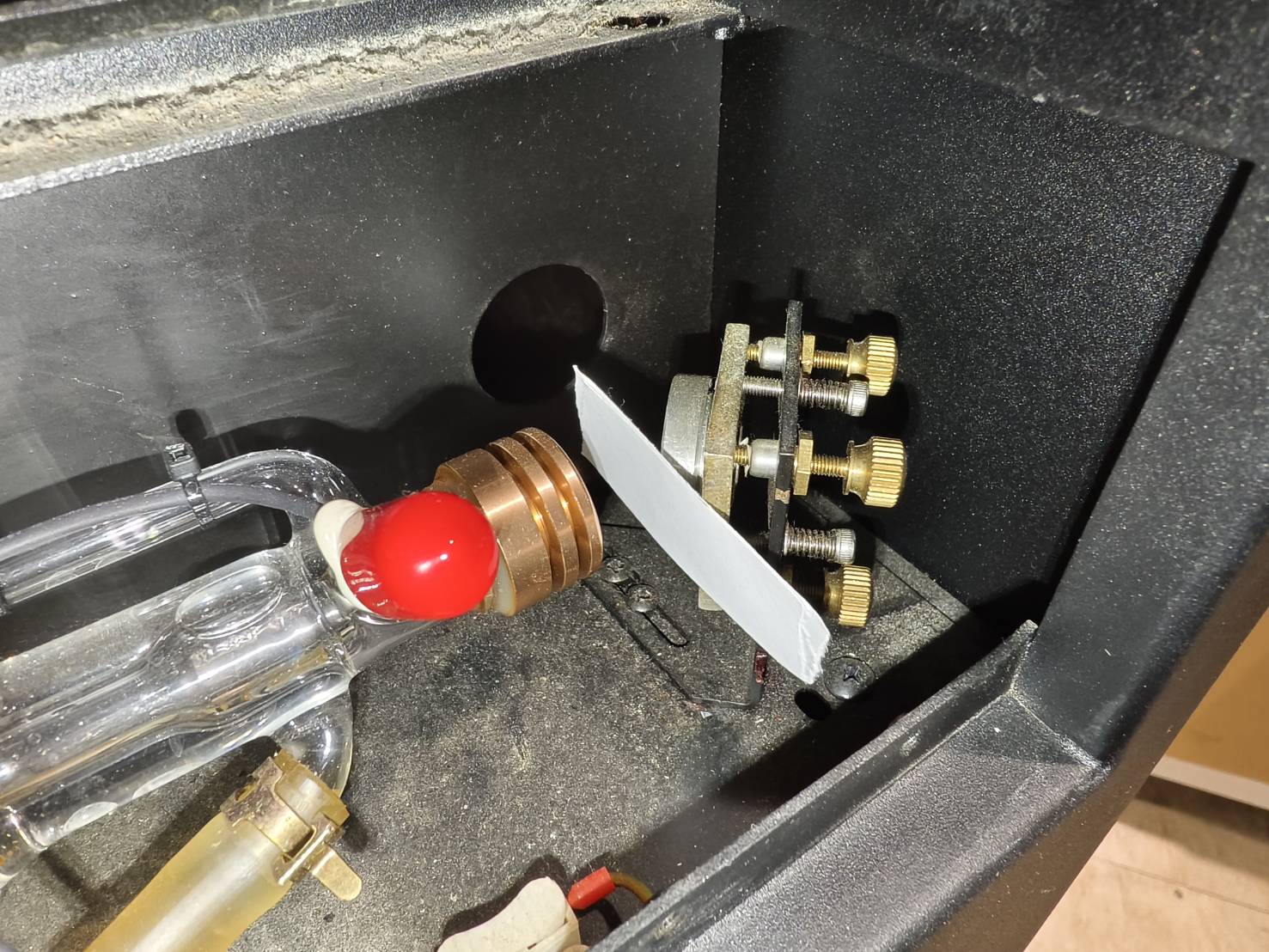

  • Platzieren Sie das Klebeband auf dem Spiegel, sodass es einen Winkel von 90 Grad zum Strahl hat.




  • Schließen Sie die hintere Abdeckung.


Schritt 3.1

Machen Sie 5 Pulse und prüfen Sie, ob das Klebeband eine verbrannte Markierung aufweist.
(Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu bestimmen.)

A. Schalten Sie die Maschine ein.
B. Schließen Sie den Deckel.
C. Gehen Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrt-Prozess abgeschlossen ist.
D. Finden Sie die Pulstaste.
E. Ein Druck = ein Puls, zwei Drücke = zwei Pulse usw.
F. Überprüfen Sie das Klebeband

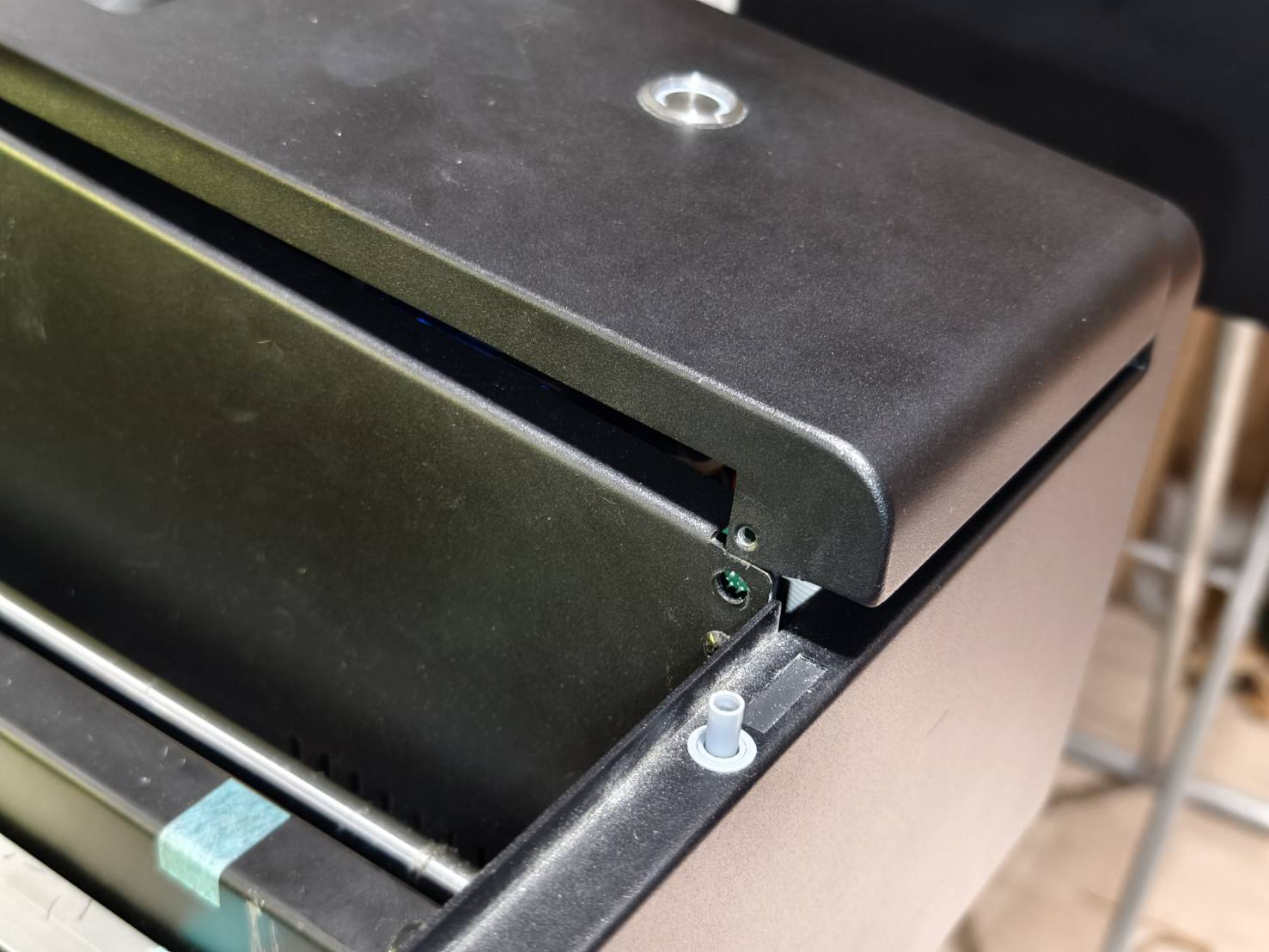

⚠︎ Bitte erzeugen Sie immer Pulse, wenn die Türklappe geschlossen ist.




Beispiele für Klebebandergebnisse

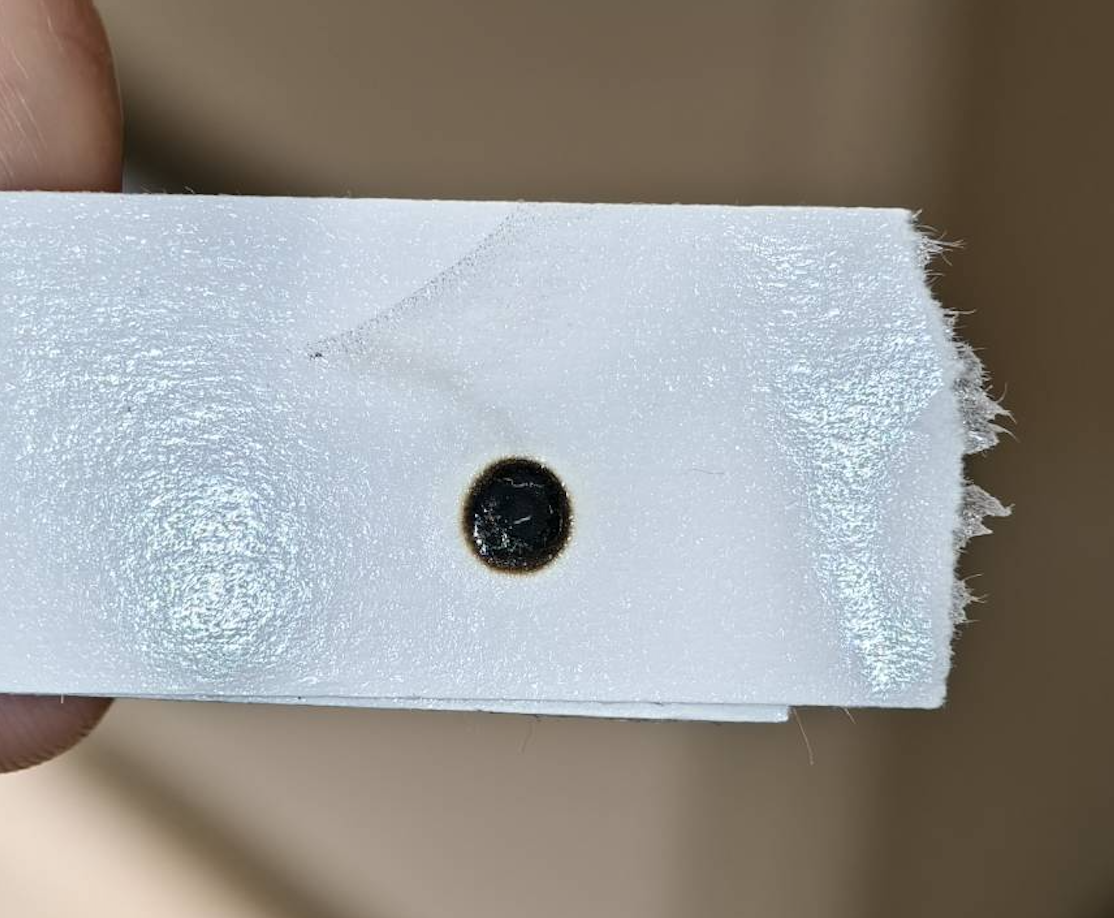

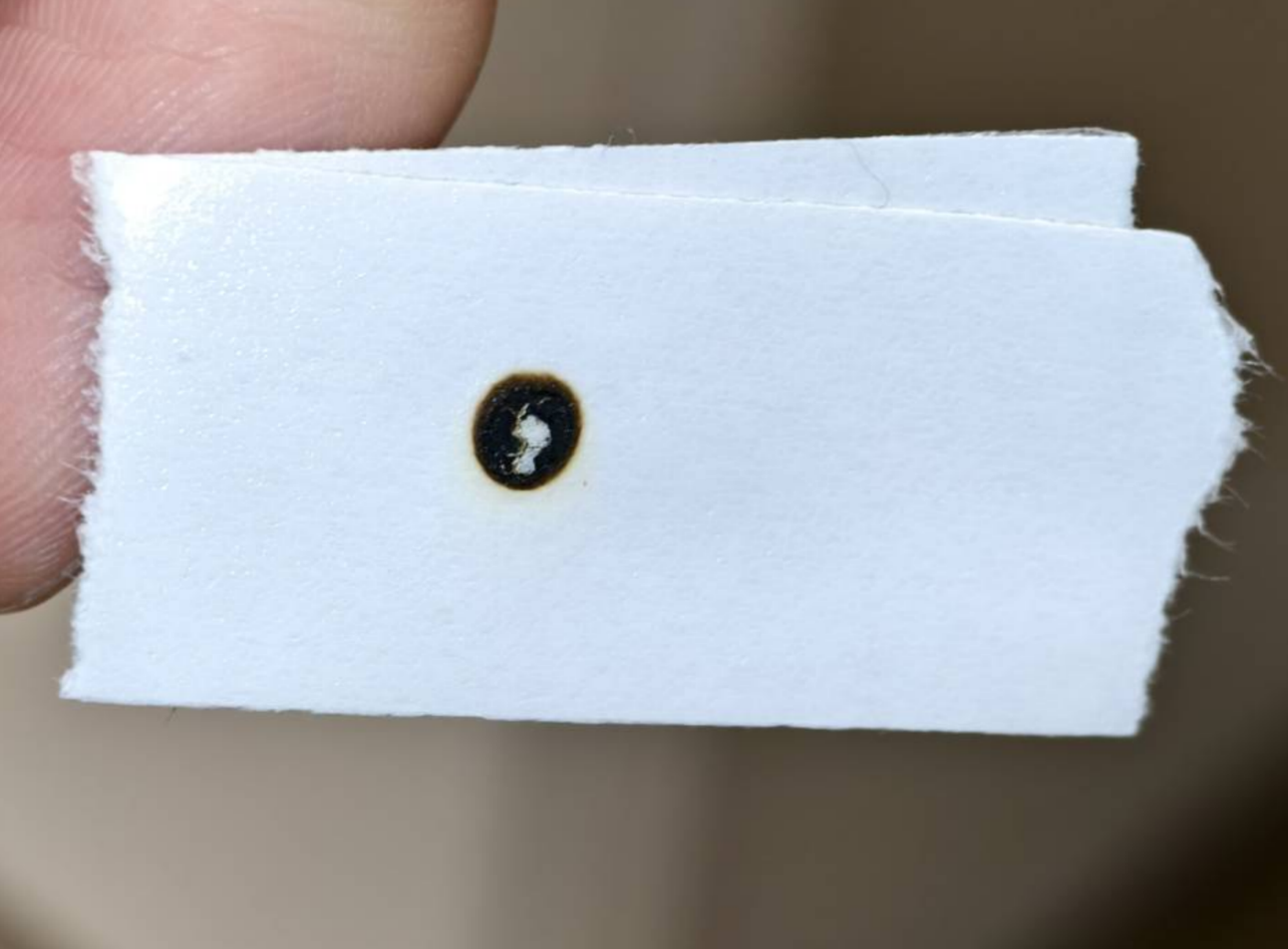

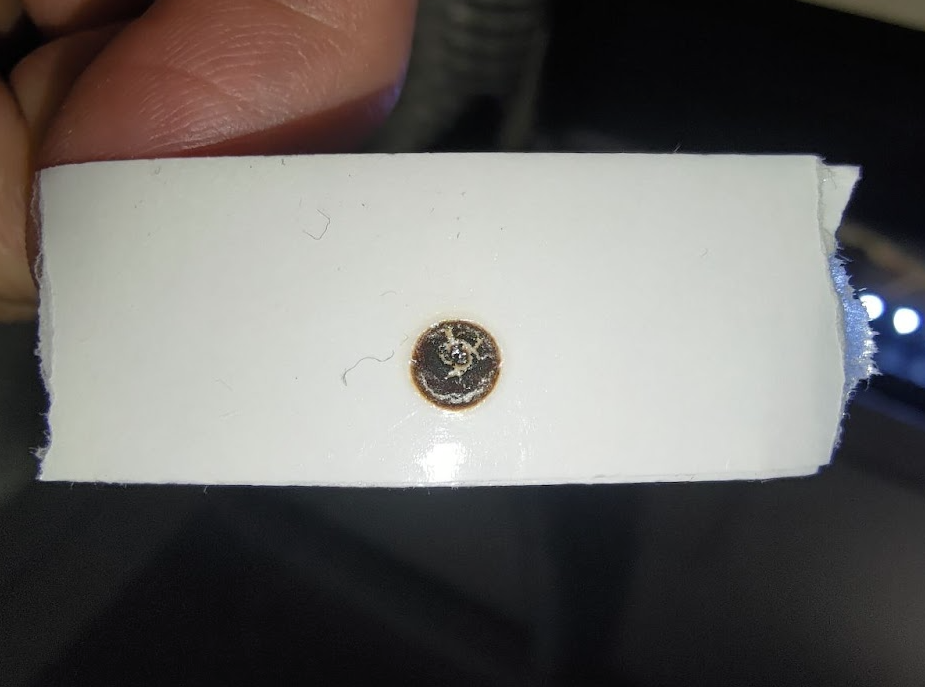

Gutes Beispiel - Rund und Stark

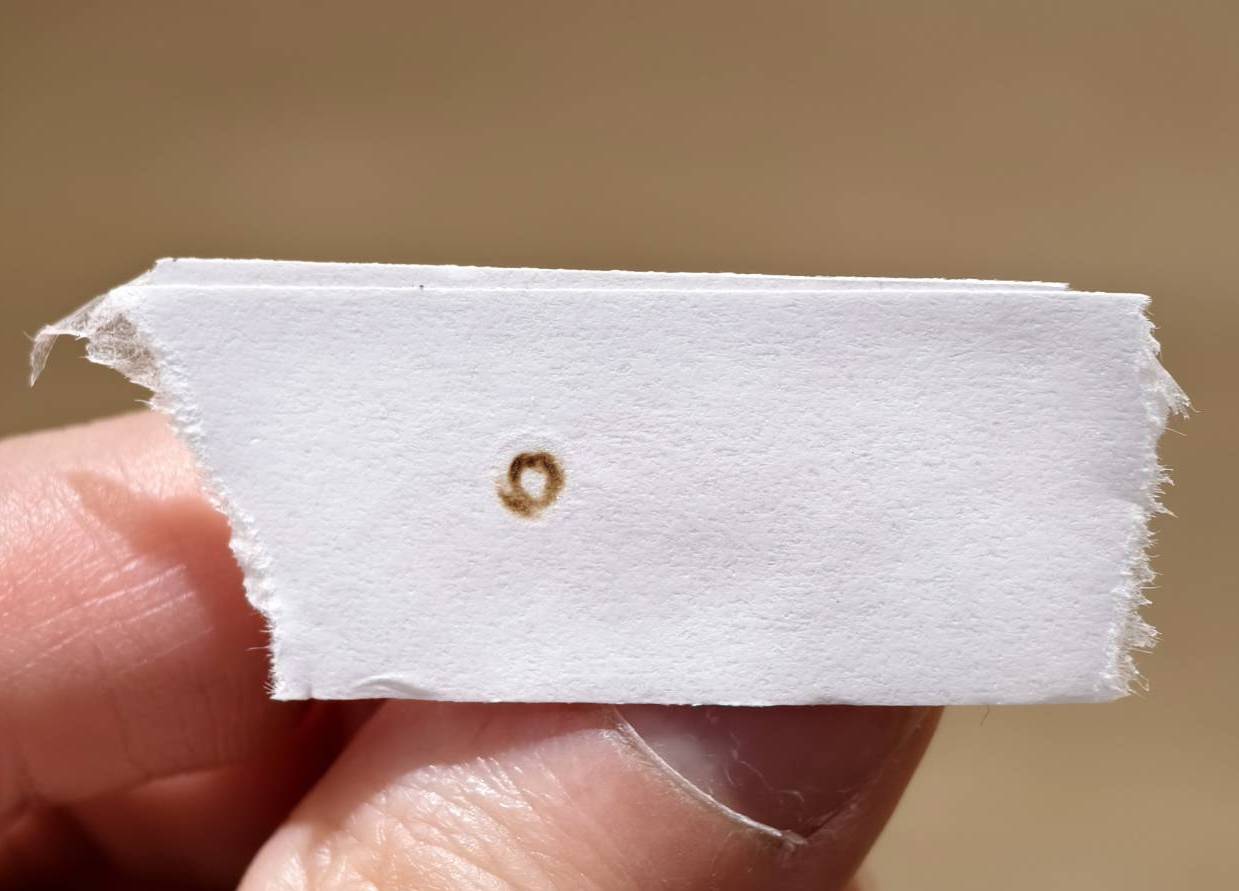

Schlechtes Beispiel -
Schwach, Hohl oder Nicht Rund
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg





Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Laserausgang hat kein Problem >> Bitte OPA überprüfen
  • Es hat eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 6
  • Überhaupt keine Brandmarkierung >> Schritt 4




Schritt 4

Schalten Sie die Maschine aus.

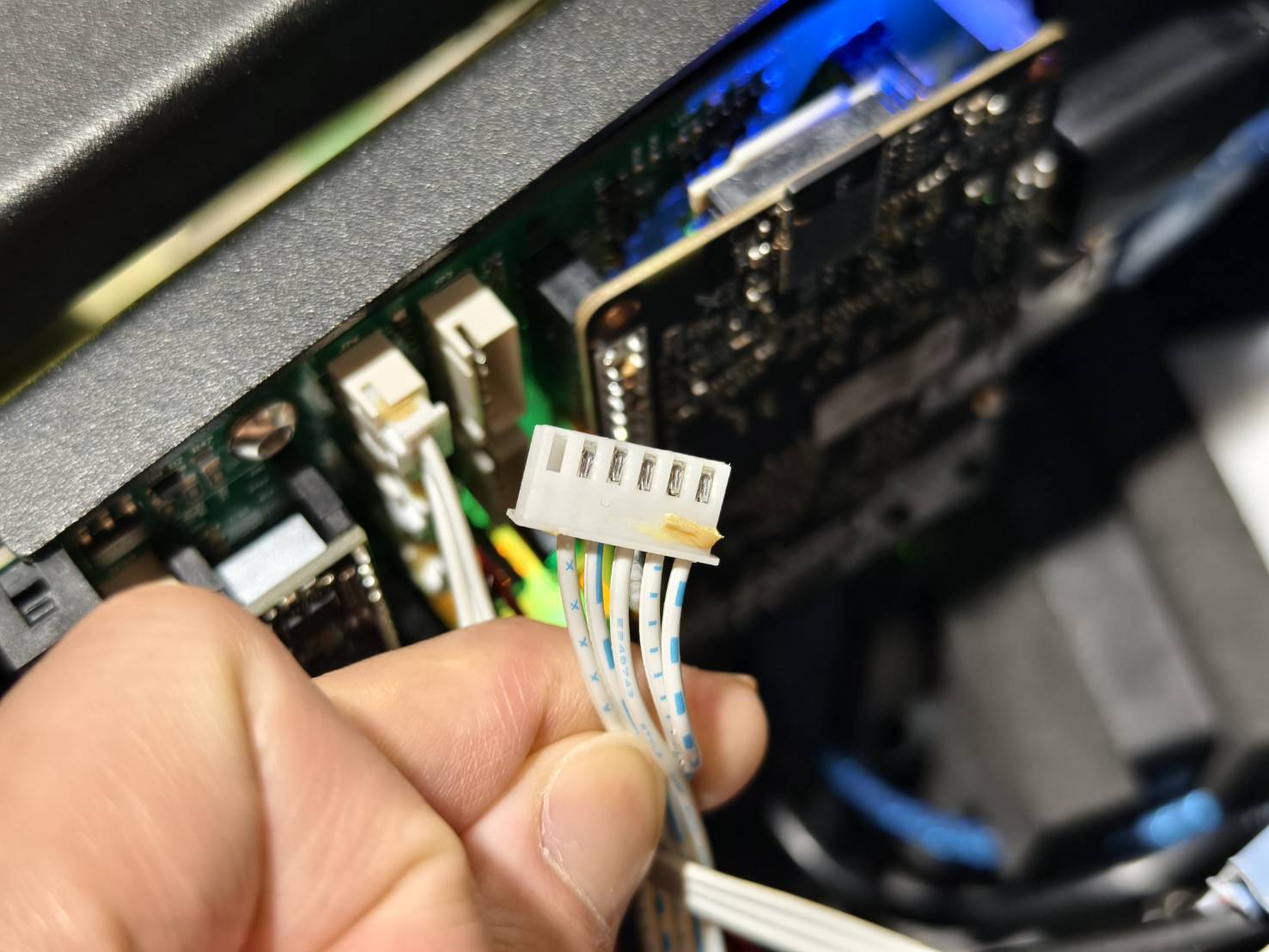

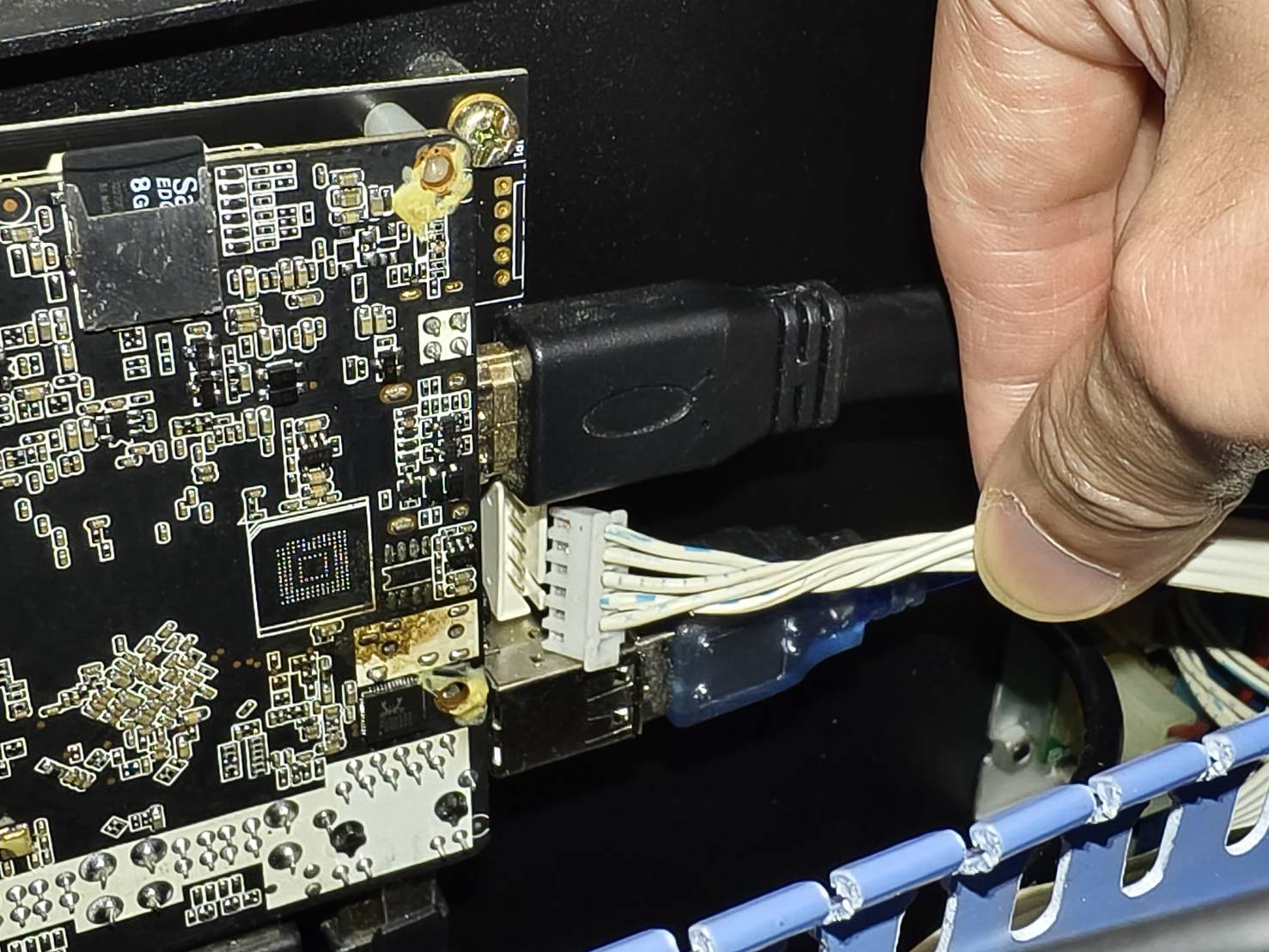

Öffnen Sie die Seitenabdeckung, um Zugang zur Hauptplatine zu erhalten, und ziehen Sie das Lasersteuerkabel ab.
Gehen Sie nach dem Abziehen des Kabels zu Schritt 4.1.

  • Öffnen Sie die Seitenabdeckung.

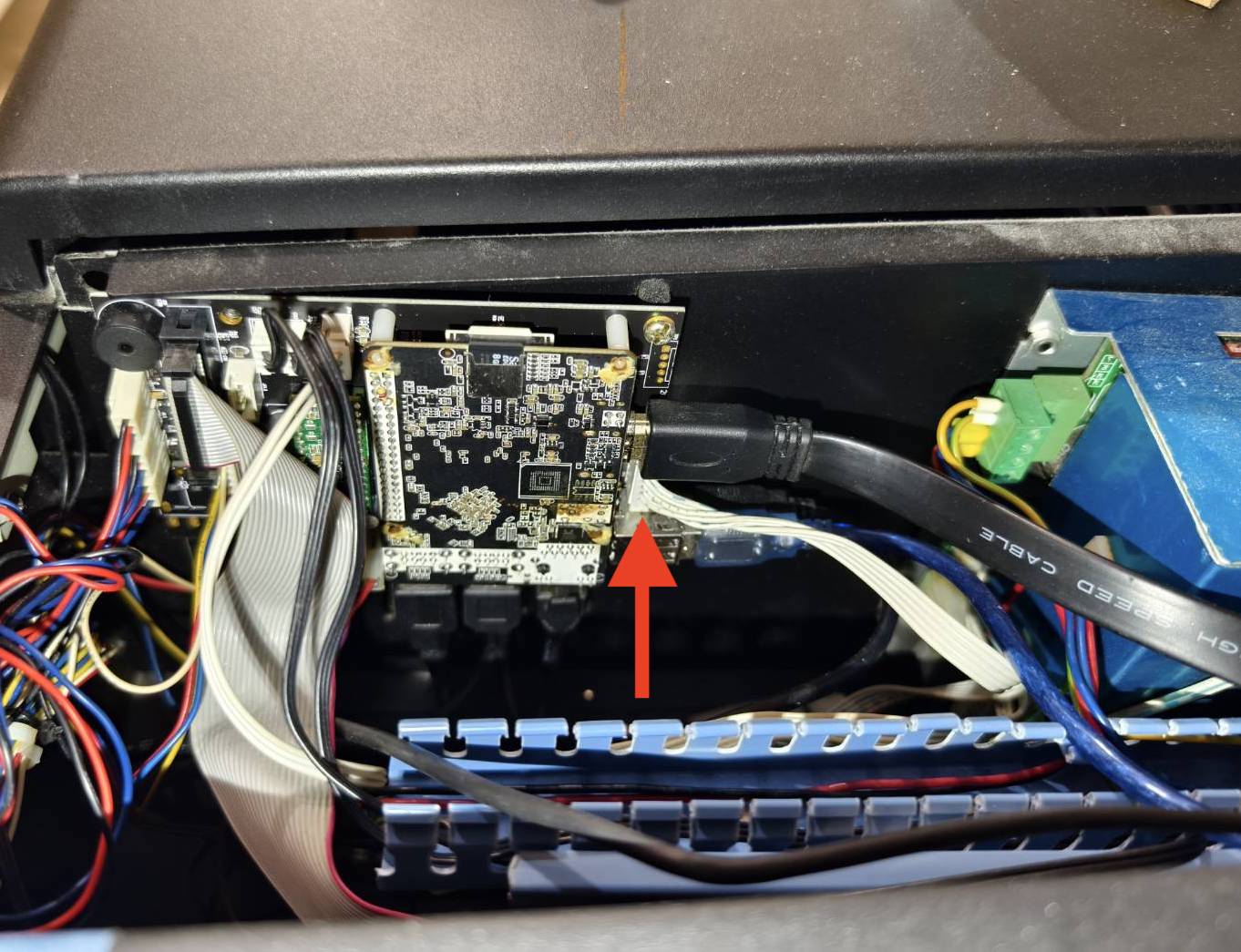

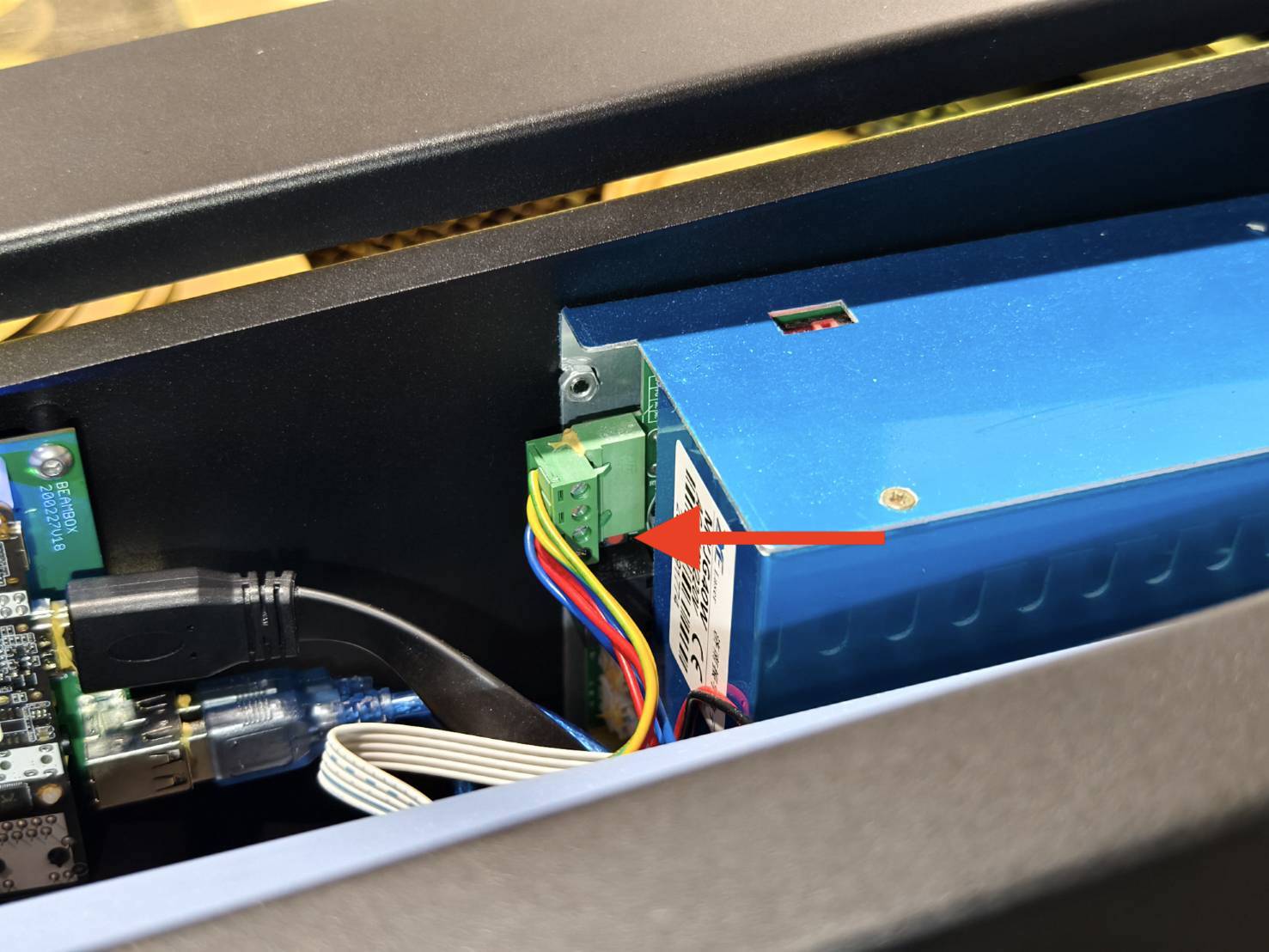

  • Für die V18-Hauptplatine/Motherboard in grün sieht das Lasersteuerkabel wie folgt aus.

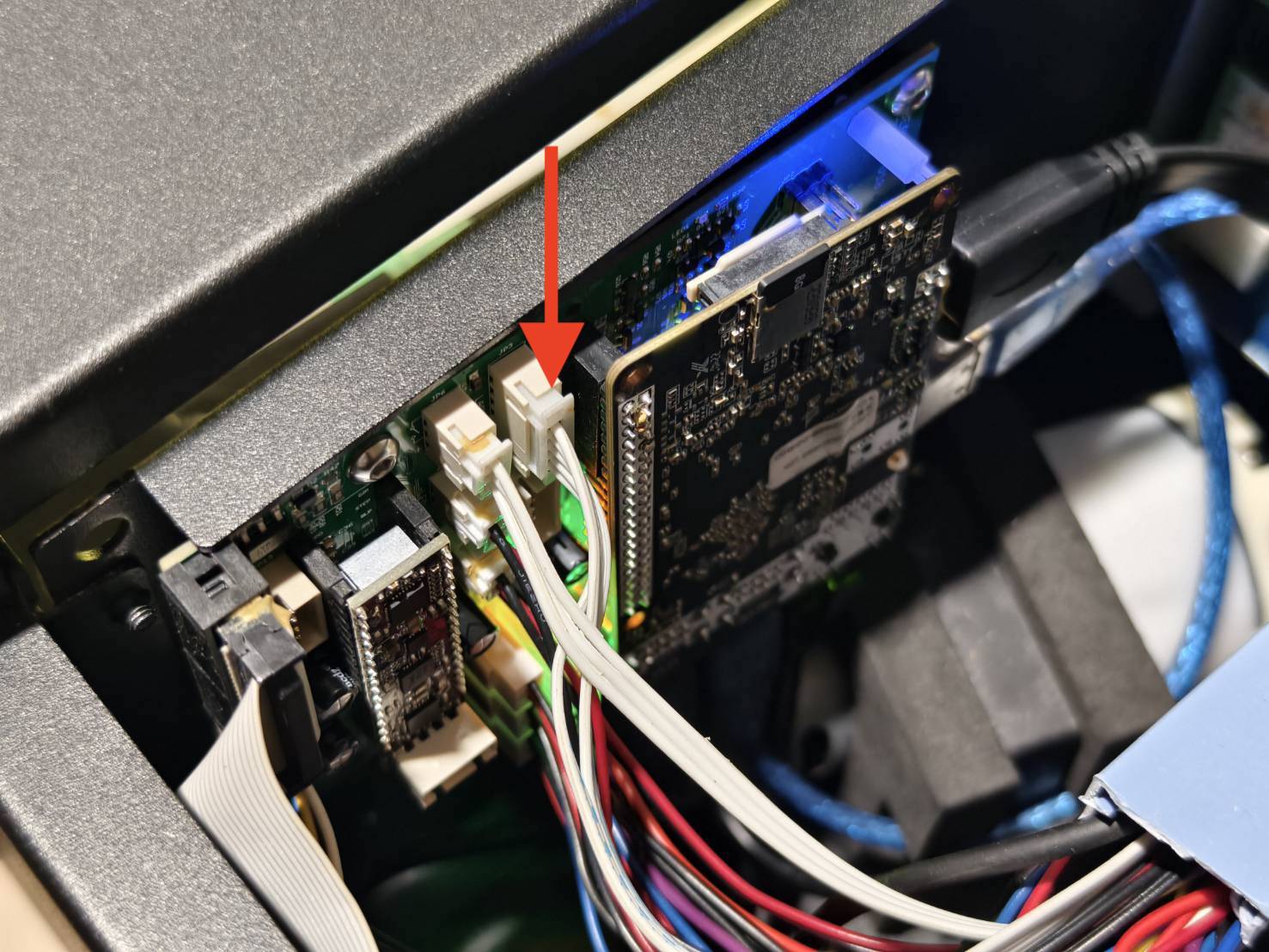

  • Für die V22/V23-Hauptplatine/Motherboard in schwarz sieht das Lasersteuerkabel wie folgt aus.





Schritt 4.1

Bitte tragen Sie Gummihandschuhe, bevor Sie die nächste Aktion durchführen.

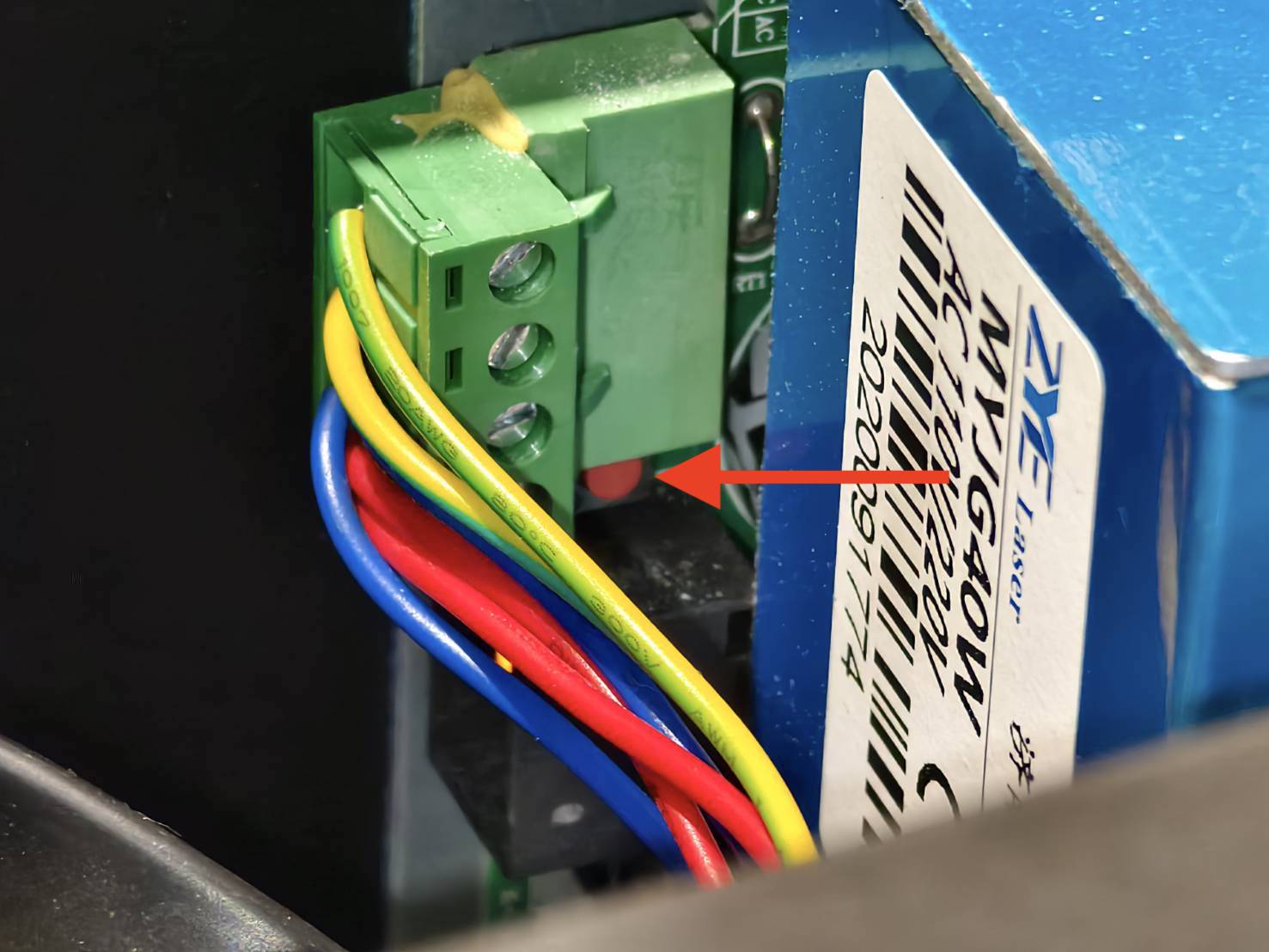

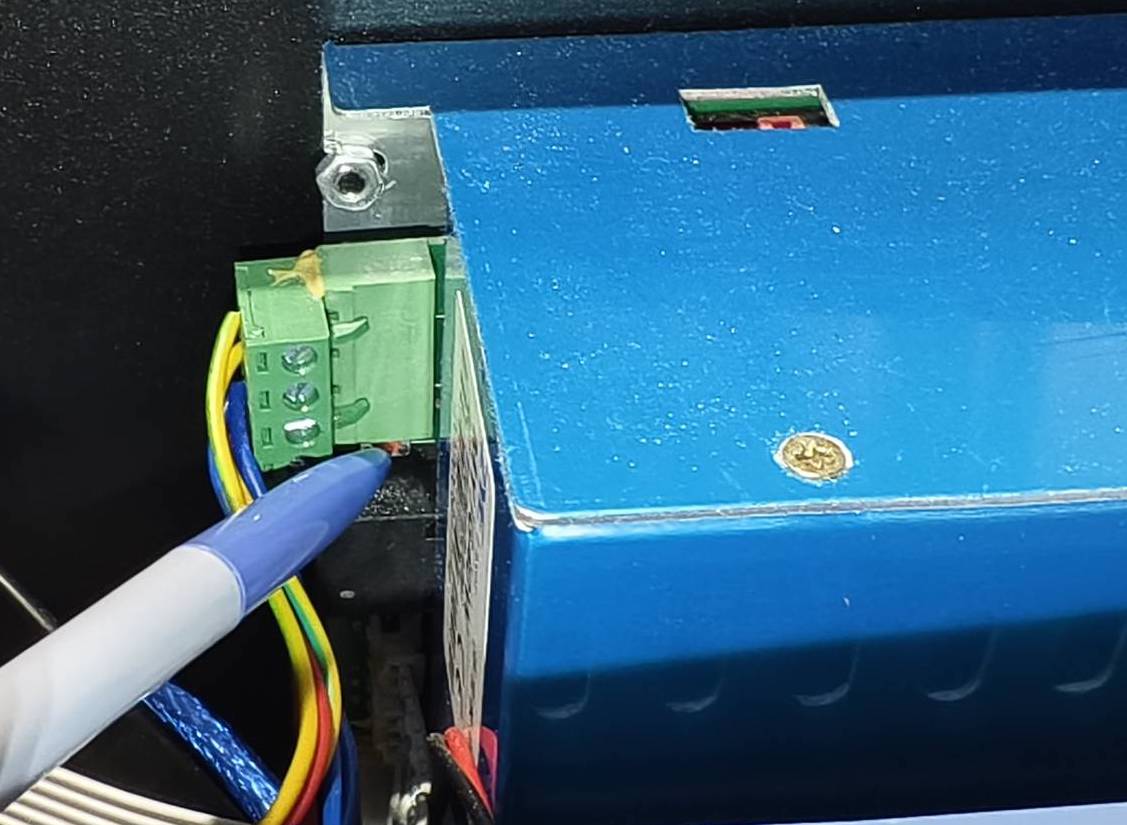

Schalten Sie die Maschine ein. Drücken Sie die Laserleistungstaste zweimal oder halten Sie sie 1-2 Sekunden lang mit einem Stift oder Bleistift gedrückt und prüfen Sie, ob der Laser auf das Klebeband ausgibt.
(Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu bestimmen.)



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Schritt 5
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache: Ihre Laserröhre ist vollständig abgenutzt und muss ersetzt werden.


Schritt 4.2

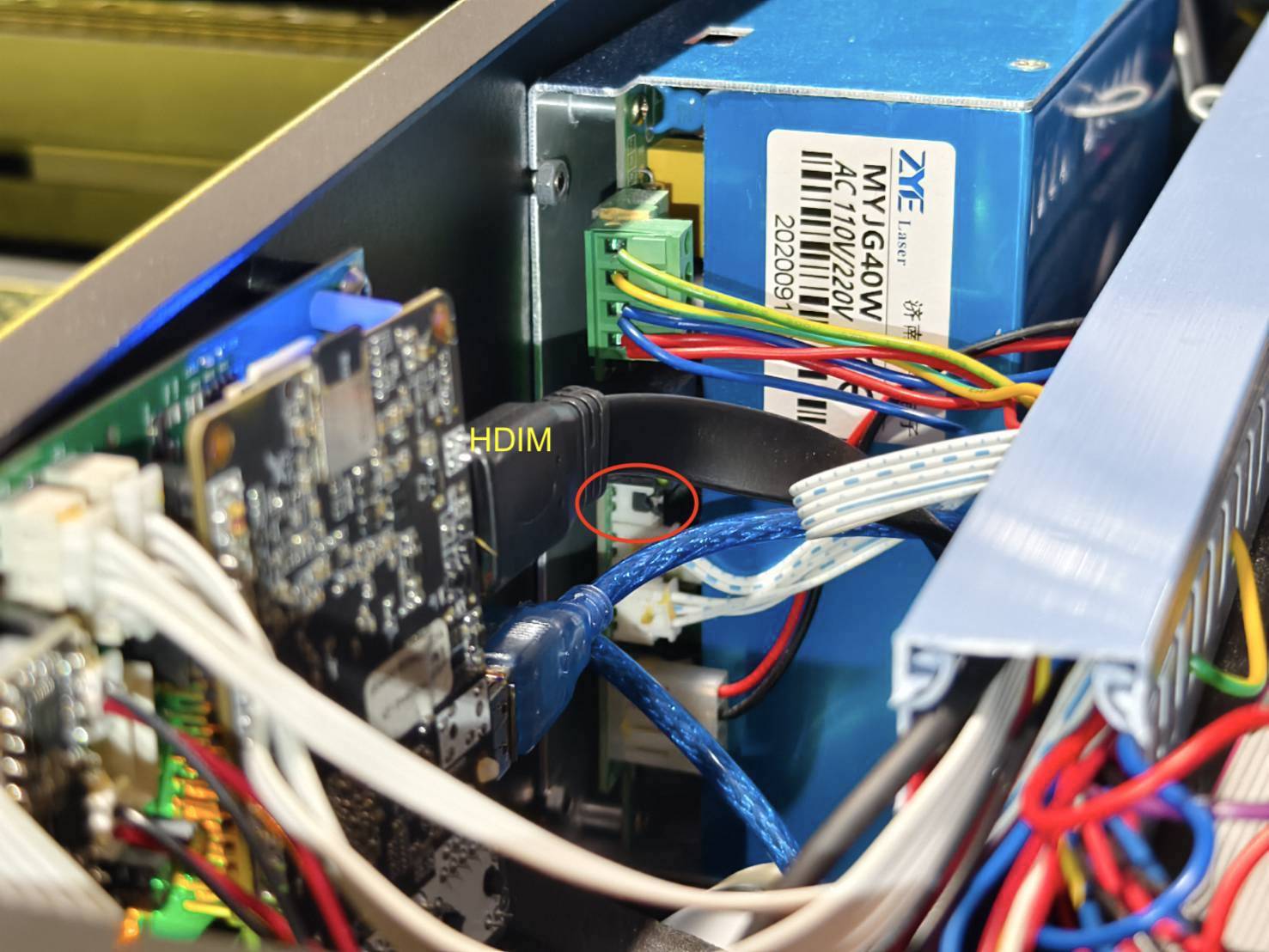

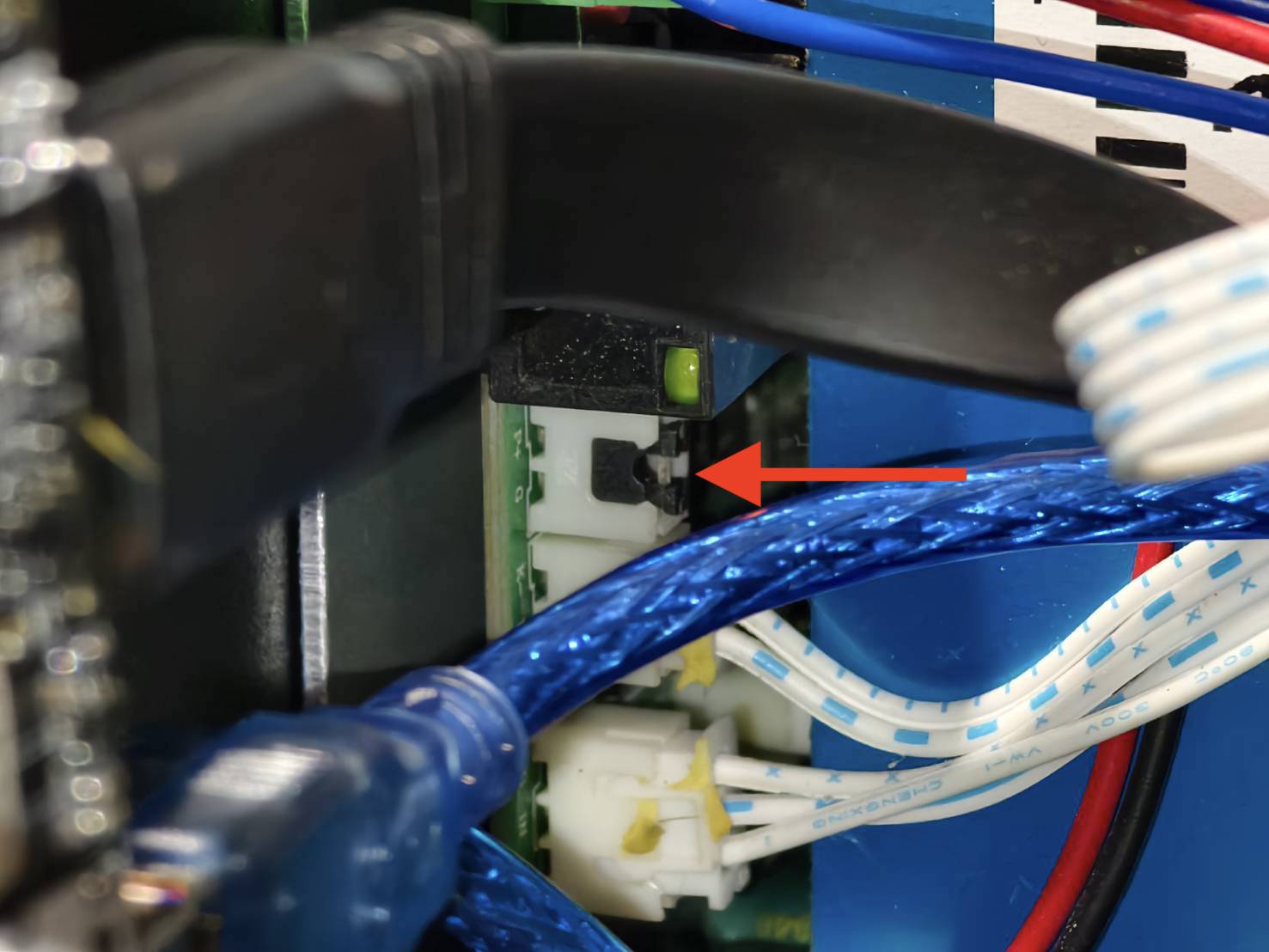

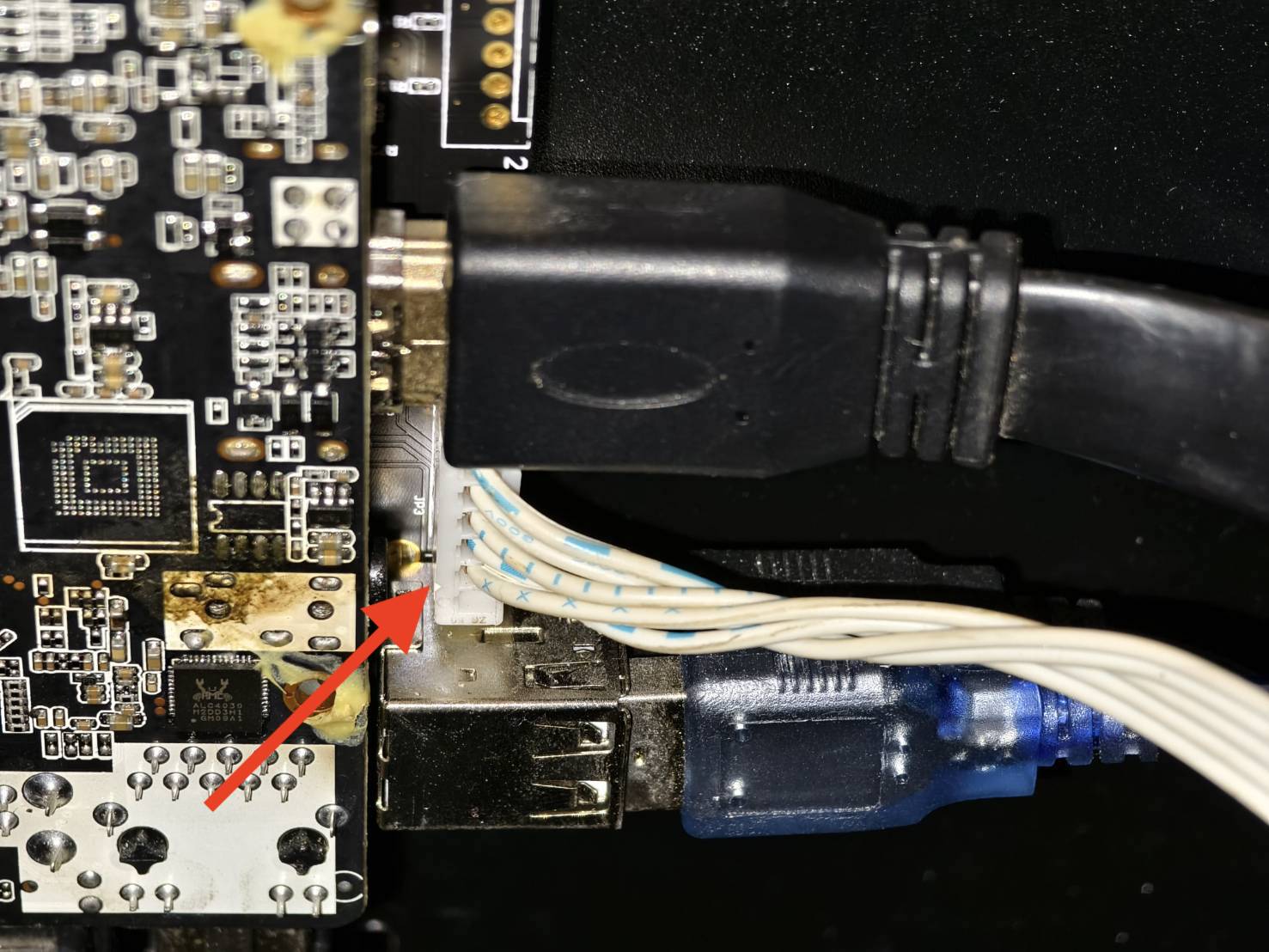

Schalten Sie die Maschine aus und prüfen Sie, ob der kleine schwarze Jumper richtig eingesteckt ist.
(Das HDMI-Kabel kann entfernt werden, wenn es stört.)



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, der Jumper ist ursprünglich korrekt eingesteckt >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Das Lasernetzteil (PSU) hat ein Problem und muss ersetzt werden
      • Die Laserröhre hat ein Problem und muss ersetzt werden
  • Nach dem Drücken oder erneuten Einstecken ist der Jumper jetzt korrekt eingesteckt >> Schritt 4.1


Schritt 5

  • Stecken Sie das Lasersteuerkabel wieder ein.
    • Position des Lasersteuerkabels der V18-Hauptplatine in grün
    • Position des Lasersteuerkabels der V22/V23-Hauptplatine in schwarz.


Schritt 5.1

Verwenden Sie ein neues 2-lagiges Klebeband und machen Sie 5 Impulse um zu sehen, ob das Klebeband eine Brandmarkierung aufweist.
(Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu bestimmen.)





Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Problem gelöst
    • Mögliche Ursache: Firmware-Problem
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Schritt 6


Schritt 6

  • Verwenden Sie ein neues 2-lagiges Klebeband und kleben Sie es auf den ersten Spiegel.

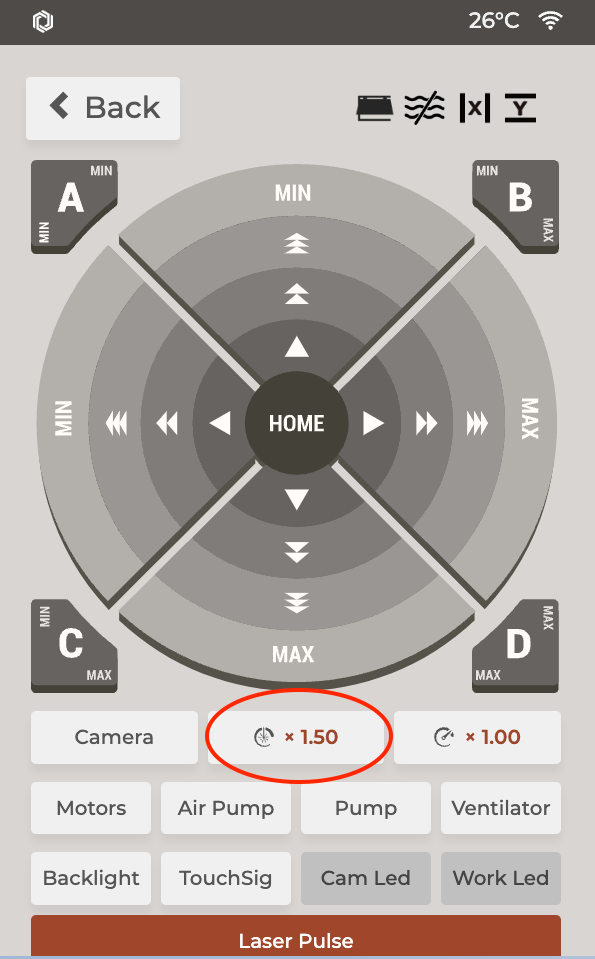

  • Erhöhen Sie die Leistungsrate auf x1,5 und machen Sie 5 Impulse um zu sehen, ob die Brandmarkierung stärker wird.
    (Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu bestimmen.)






Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Ihre Maschine kann noch funktionieren
    • Vorschlag: Erhöhen Sie die Leistungsrate und verringern Sie die Geschwindigkeit bei jeder Aufgabe, bis die Röhre vollständig abfällt.
    • Mögliche Ursache: Ihr Laserrohr hat leicht nachgelassen
  • Es gibt eine Brandmarkierung, aber das Ergebnis ist schlecht >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache: Ihre Laserröhre ist vollständig abgefallen und muss ausgetauscht werden



Kontaktieren Sie den Kundensupport

Bitte folgen Sie den Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

*Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.




#END
