5-12 Kameraausrichtungsproblem

Wenn die tatsächlichen Gravierergebnisse von der Kameraansicht in der Software abweichen, überprüfen Sie bitte Folgendes:

1. Fokusebenenkorrektur

Bitte stellen Sie sicher, dass die Fokussonde die Objektoberfläche berührt, wenn sie nach unten bewegt wird. Die Plattformhöhe muss jedes Mal angepasst werden, wenn ein neues Material auf die Oberfläche gelegt wird. Wenn Sie das Autofokus-Add-on verwenden, stellen Sie sicher, dass sich Ihr Laserkopf auf der richtigen Höhe befindet.

2. Objekthöhe

Wenn Sie eine Vorschau auf einem dicken Objekt anzeigen, kann auch die Seite des Objekts erfasst werden, was zu einem verzerrten Bild führt.

3. Kamerakalibrierung

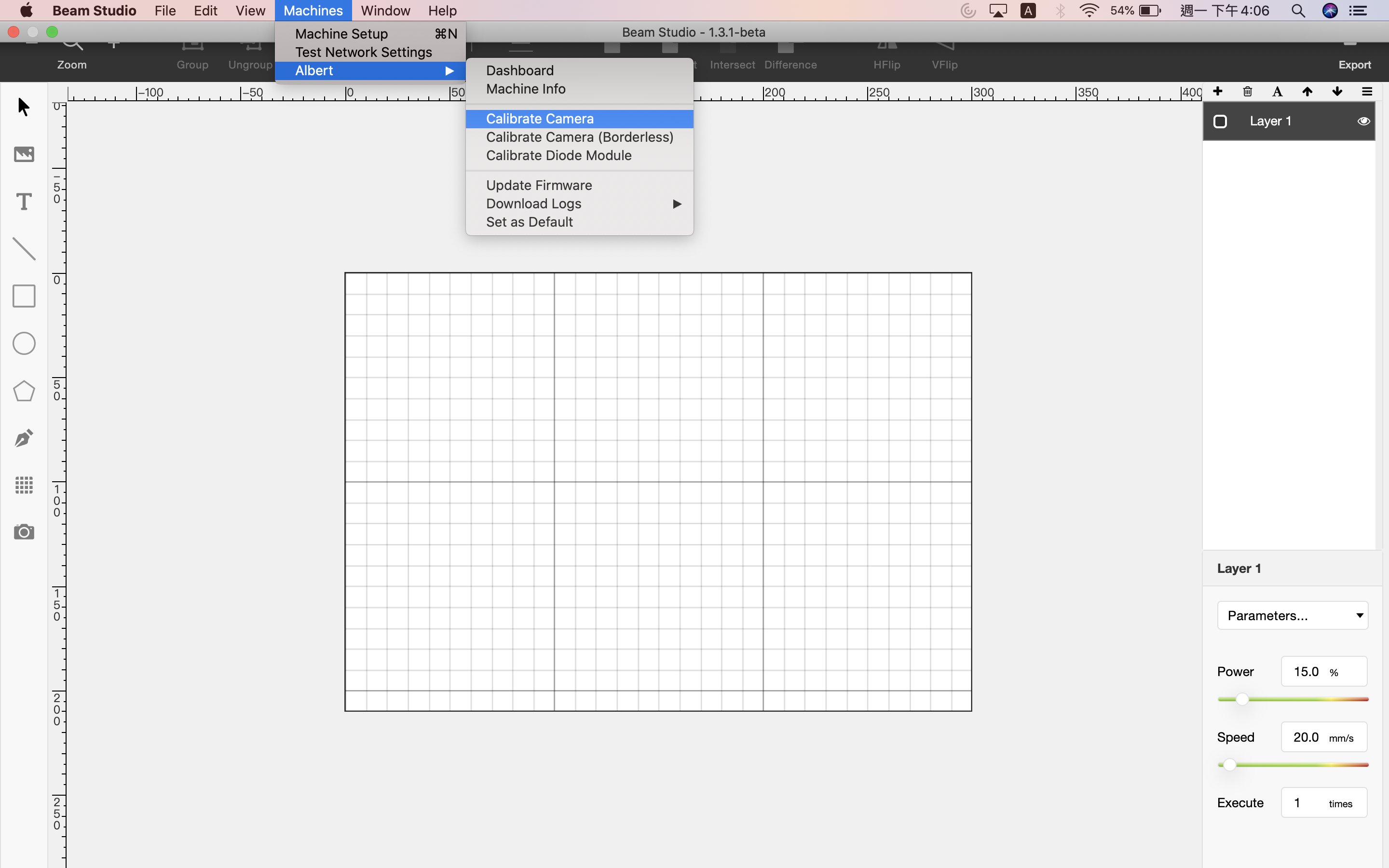

Beam Studio > Menü > Maschine > Maschine auswählen > Kamerakalibrierung

Bitte stellen Sie sicher, dass Sie den Fokus einstellen, bevor Sie mit dem Gravieren beginnen.

Bitte überprüfen Sie auch, ob die Fokussonde für eine präzise Fokussierung korrekt verwendet wird.

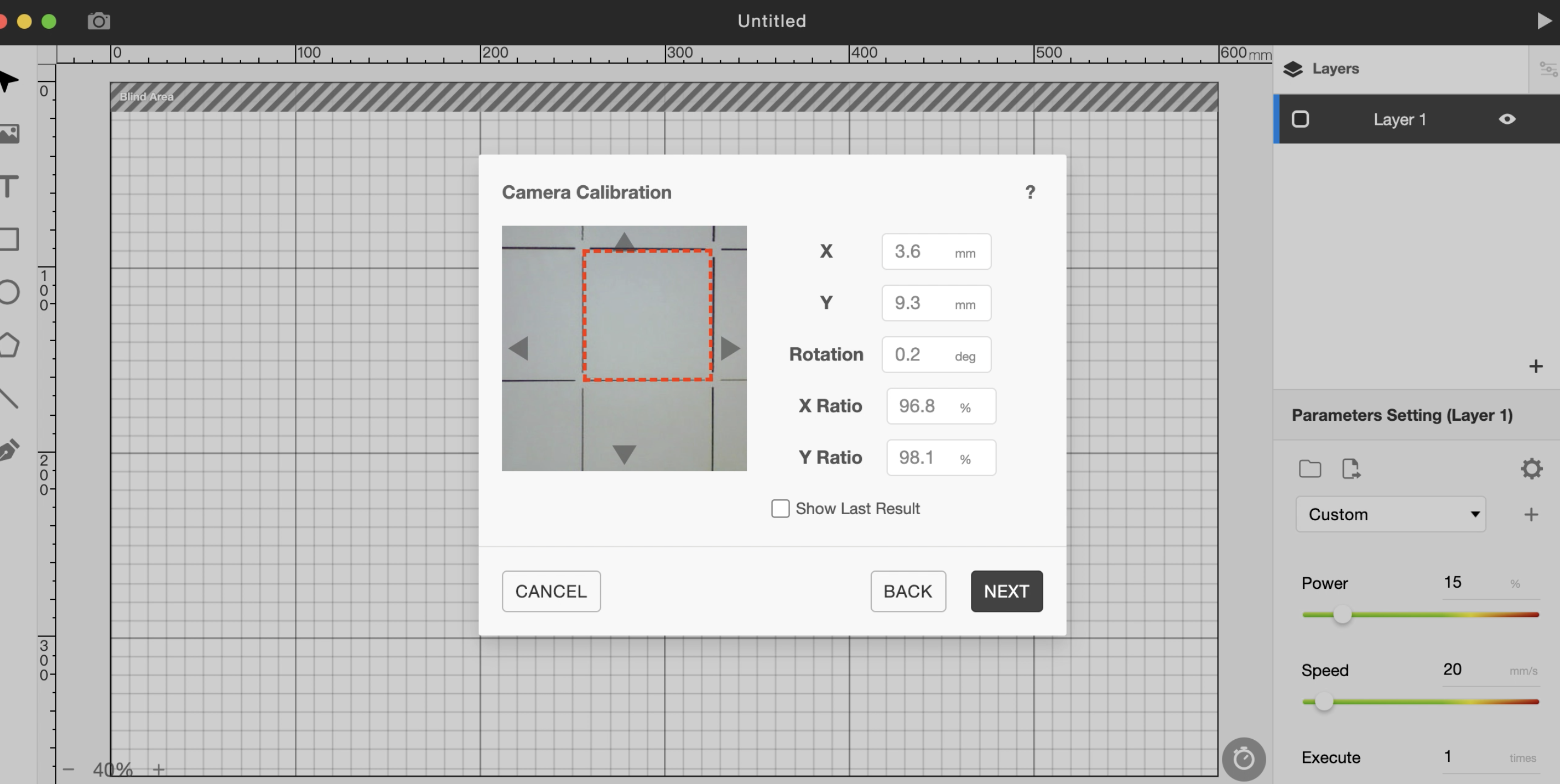

Nach dem Gravieren sollte das folgende Bild auf Ihrem Computer erscheinen.

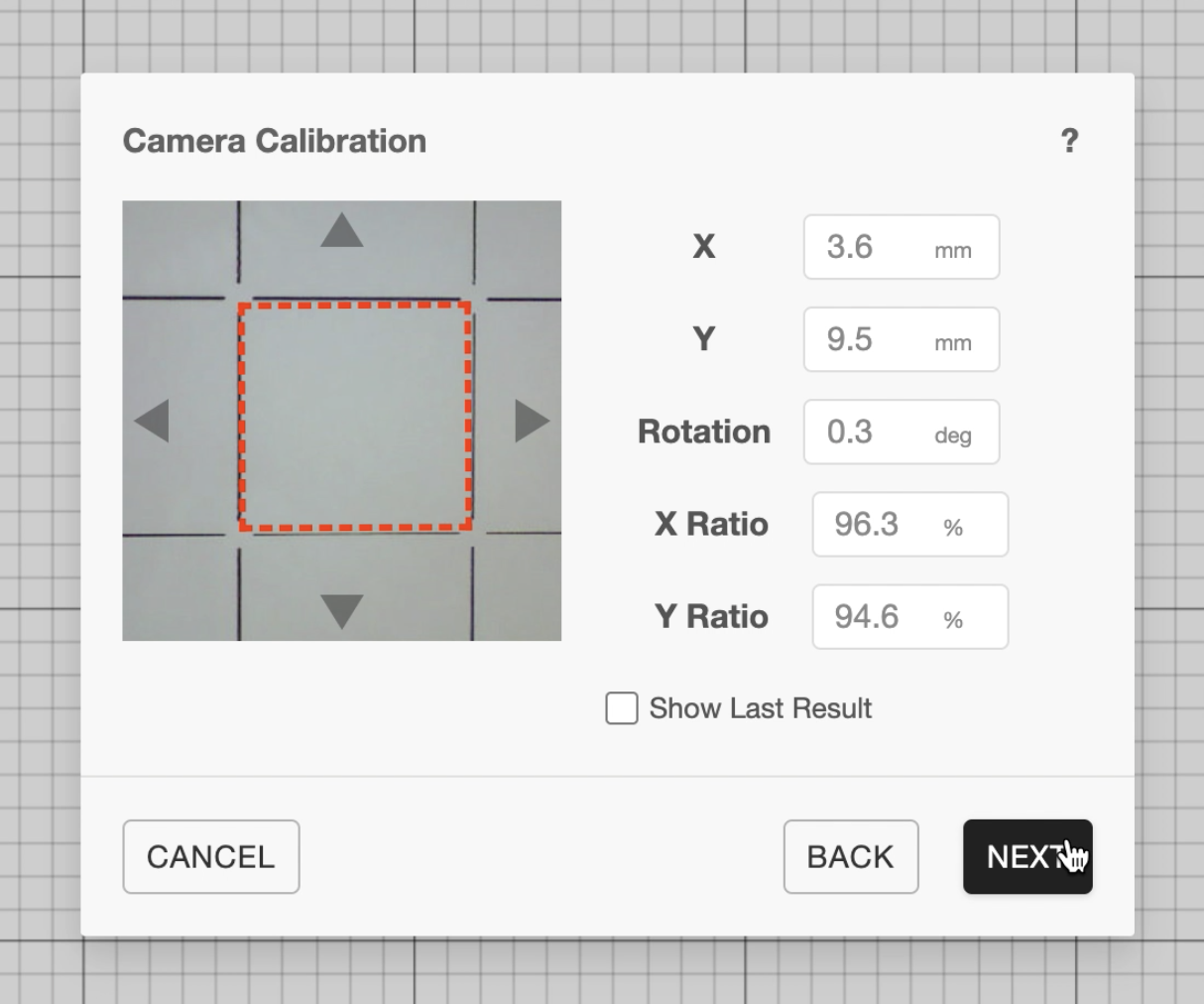

Beobachten Sie den Versatz des roten Quadrats im Vorschaubild. Passen Sie die entsprechenden Werte auf der rechten Seite an, um das rote Quadrat mit dem gravierten Quadrat im Vorschaubild in Übereinstimmung zu bringen.

Bevor Sie auf Weiterklicken, stellen Sie bitte sicher, dass

1. Das gravierte Quadrat zentriert ist

2. Das rote Quadrat ordnungsgemäß in das gravierte Quadrat einbeschrieben ist.

4. Bestätigen Sie das Kalibrierungsergebnis (rechtes Bild)

Zeichnen Sie ein Quadrat bei (X,Y) = (77.5mm, 77.5mm) mit einer Breite W und Höhe H von 25mm und stellen Sie sicher, dass das Quadrat mit dem mittleren Quadrat der Rasterlinien übereinstimmt. Wenn es nicht passt, fokussieren Sie das Papier erneut und kalibrieren Sie die Kamera neu.

5. SVG-Parsing-Problem

Wenn Sie immer noch einen Versatz bei Ihrem Design feststellen, während Schritt 3 in Ordnung ist, könnte die Datei problematisch sein. Bitte stellen Sie Ihre Datei dem FLUX-Support zur Verfügung, damit wir Ihnen helfen können, herauszufinden, wie Sie das Problem beheben können.
