Beschreibung
Dieser Artikel dient zur Fehlerbehebung des Problems der Autofokus-Funktion.
Zum Beispiel, wenn die Z-Achse (Modul) nicht reagiert, sich die Z-Achse (Modul) abnormal bewegt oder die Referenzfahrt der Z-Achse (Modul) fehlschlägt usw.
Wenn das Problem Ihrer Maschine ein falscher Fokusabstand ist, lesen Sie bitte den article um den Fokusabstand einzustellen.
Bitte beachten Sie, dass die Ursachen für einen Ausfall der Autofokus-Funktion unterschiedlich sein können. Das Problem kann auch nach Befolgen der unten aufgeführten Schritte weiterhin bestehen.
Sie können jedoch trotzdem nützliche Informationen für das FLUX-Team sammeln, um das Problem effektiver zu klären.
Schritt 0 - Verwenden Sie die Checkliste, um die Schritte zu verfolgen und die Ergebnisse zu protokollieren
Diese Liste enthält alle Tests, die Sie im Tutorial durchgeführt haben.
Nachdem die Tests abgeschlossen sind, speichern Sie bitte die Liste als PDF-Dokument und senden Sie sie an Ihren Händler oder das FLUX-Team.
Klicken Sie auf den Link, um Zugriff auf die Checkliste zu erhalten: Auto-Focus Function Fail (Ador)

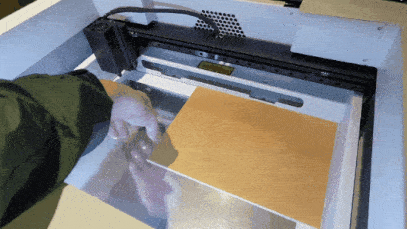

Schritt 1 - Entfernen Sie das Material
Um auszuschließen, dass das Originalmaterial die Ursache ist, entfernen Sie es bitte aus dem Arbeitsbereich und stellen Sie sicher, dass die untere Abdeckung sicher installiert ist.
Führen Sie danach einen Autofokus durch, das Modul sollte direkt nach unten auf die untere Abdeckung gehen.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|

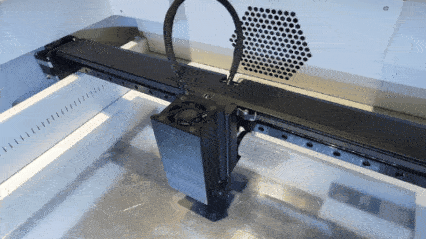

Schritt 2 - Entfernen Sie das Modul
Wenn das Modul installiert wurde, entfernen Sie es bitte zuerst, damit sich die Maschine in einem Zustand ohne externe Störungen befindet.
| Nach dem Entfernen gehen Sie zu Schritt 3 - Steuermodus aufrufen |
Schritt 3 - Steuermodus aufrufen
Gehen Sie direkt in den Steuermodus, wie im folgenden Video gezeigt.
(Für Benutzer, die im Starttest feststecken, überspringen Sie bitte den Starttest - Anleitung)
| Nach dem Aufrufen des Modus gehen Sie zu Schritt 3.1 - Verwenden Sie dasselbe Material und führen Sie die Autofokussierung erneut durch |

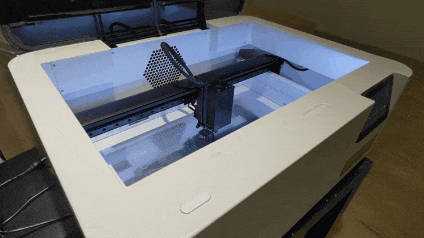

Schritt 3.1 - Verwenden Sie dasselbe Material und führen Sie die Autofokussierung erneut durch
Bitte stellen Sie sicher, dass das Material vor der Fokussierung eine ebene Oberfläche hat.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|
Schritt 3.2 - Installieren Sie das Modul erneut und überprüfen Sie die korrekte Vorgehensweise zur Autofokussierung.
Bitte lesen Sie zunächst die folgenden Artikel, um das Modul erneut zu installieren und die korrekte Vorgehensweise zur Fokussierung zu erfahren.
| 10W/20W Dioden-Lasermodul | 2W Infrarot-Lasermodul | Druckmodul |
Verwenden Sie nach der erneuten Installation dasselbe Material und führen Sie eine weitere Autofokussierung durch.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|
Schritt 4 - Schließen Sie die Möglichkeit von Firmware-Problemen aus
Eine fehlerhafte Firmware-Installation kann dazu führen, dass der Z-Achsen-Motor nicht funktioniert oder das System falsche Parameter erfasst. Das Zurücksetzen auf die Werkseinstellungen kann die Möglichkeit von Firmware-Problemen effektiv ausschließen.
- Zuerst auf Werkseinstellungen zurücksetzen (Hauptseite > Maschine > Einstellungen > Auf Werkseinstellungen zurücksetzen > Ja)
-
Nach dem Zurücksetzen auf Werkseinstellungen folgen Sie den Schritten im Link zu Wie man die Maschinenfirmware aktualisiert und stellen Sie sicher, dass sie auf die neueste Version aktualisiert ist.
- Nach dem Update versuchen Sie bitte erneut die automatische Fokussierung.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|
Schritt 5 - Überprüfen Sie den oberen Endschalter der Z-Achse
Eine nicht funktionierende Auto-Fokus-Funktion kann durch einen fehlerhaften oberen Endschalter verursacht werden.
Bitte finden Sie den Schalter und drücken Sie ihn mit einem Finger oder einem Stift, dann prüfen Sie, ob das Z-Achsen-Symbol auf dem Bildschirm im Kontrollmodus normal reagiert.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|
|
Schritt 6 - Überprüfen Sie die Sonde des Auto-Fokus-Moduls
Drücken Sie die Sonde direkt mit einem Finger, um zu prüfen, ob die Sonde physisch ausgelöst werden kann.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|

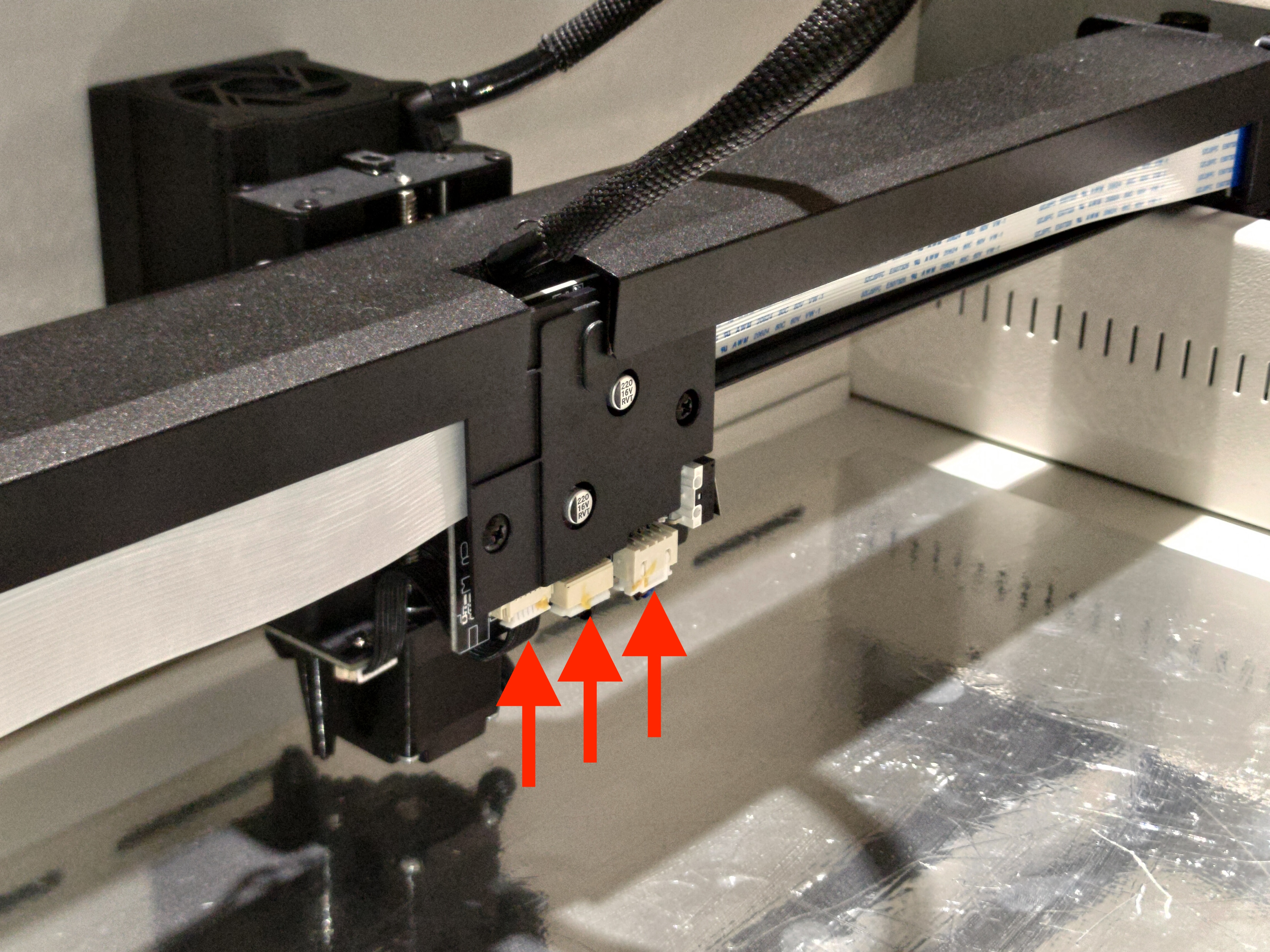

Schritt 7 - Stecken Sie die Kabel auf der Z-Achsen-Platine wieder ein
Bitte stecken Sie die Kabel an der Z-Achse wieder ein, um sicherzustellen, dass das Problem nicht durch eine falsche Verbindung verursacht wird, und führen Sie danach eine weitere Fokussierung durch.
Schritte:
Ausschalten > Kabel wieder einstecken (Rückseite des Modulsitzes) > Einschalten > Steuermodus >
Auto-Fokus
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|
Schritt 8 - Führen Sie den Auto-Fokus mit der physischen Taste durch
Die Verwendung der physischen Taste zum Fokussieren geht nicht durch das Betriebssystem.
Daher kann dies verwendet werden, um festzustellen, ob die Ursache hardware- oder systembezogen ist.
Bitte verwenden Sie die Taste zum Fokussieren und prüfen Sie, ob sie funktioniert.
Bestimmen Sie Ihr Ergebnis und die nächste Aktion:
|
|
Schritt 9 - Kontaktieren Sie den Kundendienst
- Bitte folgen Sie den Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
- Stellen Sie sicher, dass Sie die Checkliste ausgefüllt und als PDF-Datei gespeichert haben, um Ihre Aktionen zu teilen.
*Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder FLUX-Support geteilt werden.
#END
