2-6 Zubehörbeschreibung

Beschreibung

Dieser Artikel beschreibt kurz die Verwendung der einzelnen Zubehörteile.

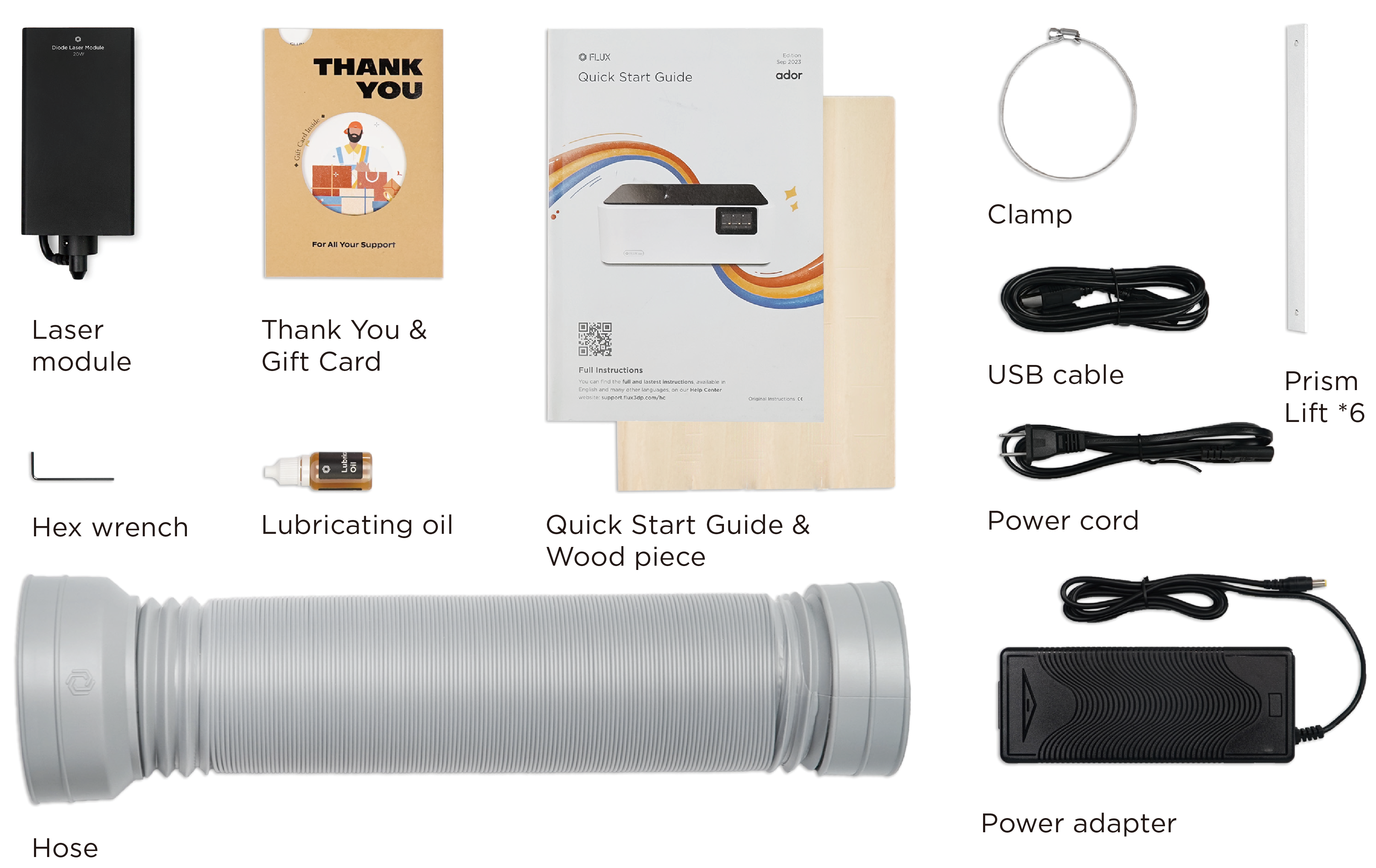

Zubehörliste

1. Lasermodul
2. Dankeschön- und Geschenkkarte
3. Schnellstartanleitung oder Anleitung für Erstbenutzer
4. Holzstück
5. Klemme
6. Prismenaufzug*6
7. USB-Kabel
8. Netzkabel
9. Netzteil
10. Sechskantschlüssel (1,5 mm)
11. Schmieröl
12. Schlauch

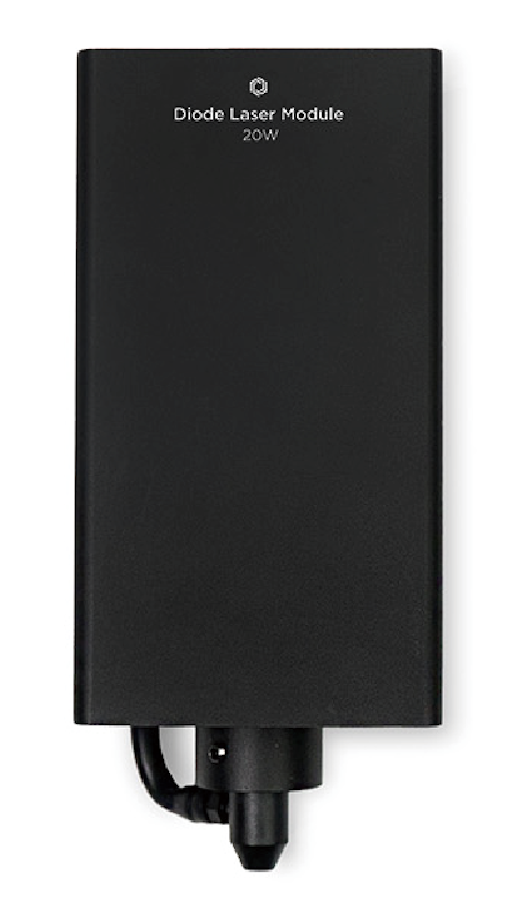

1. Lasermodul

Das Lasermodul ist der Hauptbestandteil der Maschine, der den Laser erzeugt. Die Benutzer werden im Starttest angeleitet, das Modul zu installieren.

2. Dankeschön- und Geschenkkarte

Auf dieser Karte ist ein QR-Code aufgedruckt. Nach dem Scannen erhalten Sie Einkaufsguthaben auf der Website FLUX Design Market .
(Bitte beachten Sie die Anweisungen auf der Rückseite der Geschenkkarte, um die Belohnung zu erhalten.)

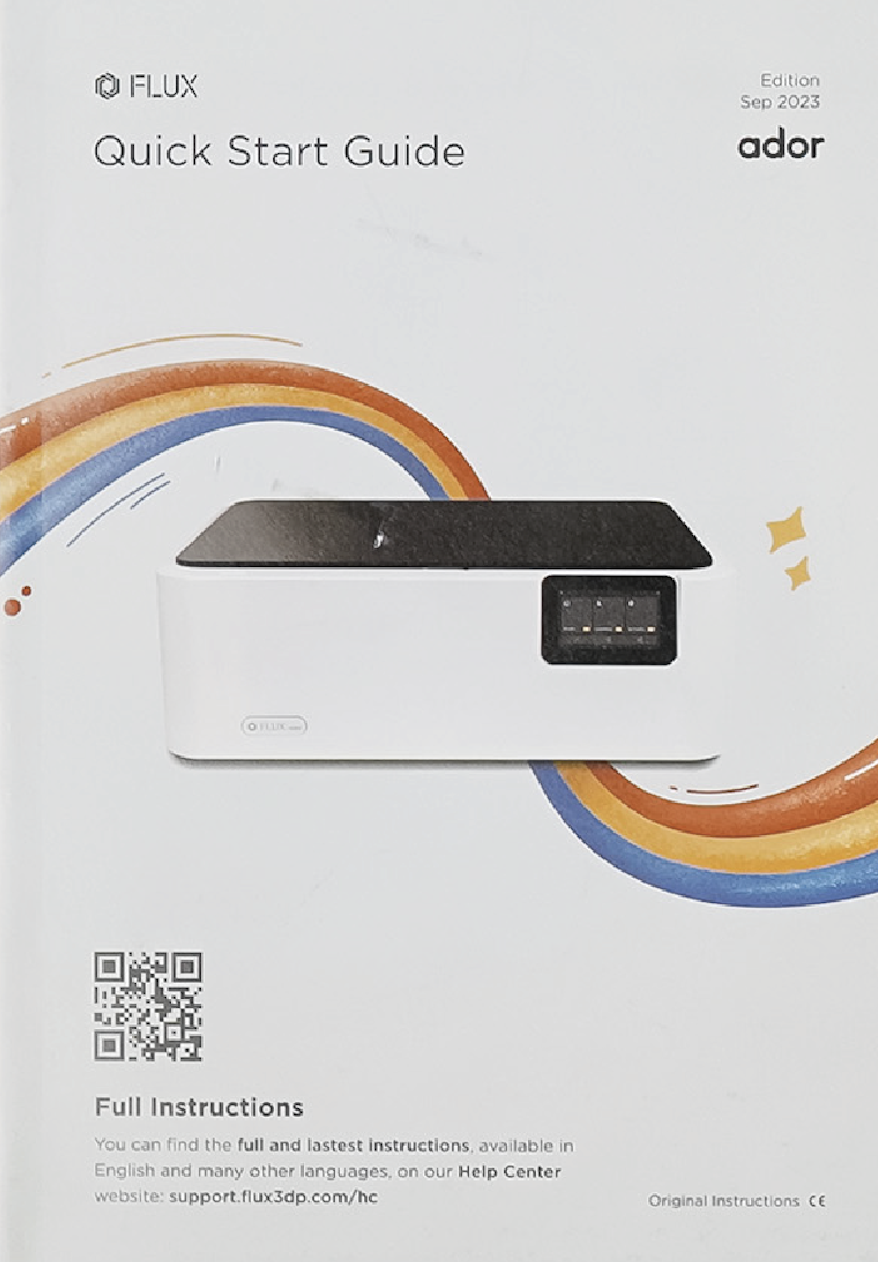

3. Schnellstartanleitung oder Anleitung für Erstbenutzer

• Die Schnellstartanleitung enthält grundlegende Installationsanweisungen, Sicherheitshinweise, Informationen zur Maschinenschnittstelle, Garantiebedingungen und weitere Informationen.

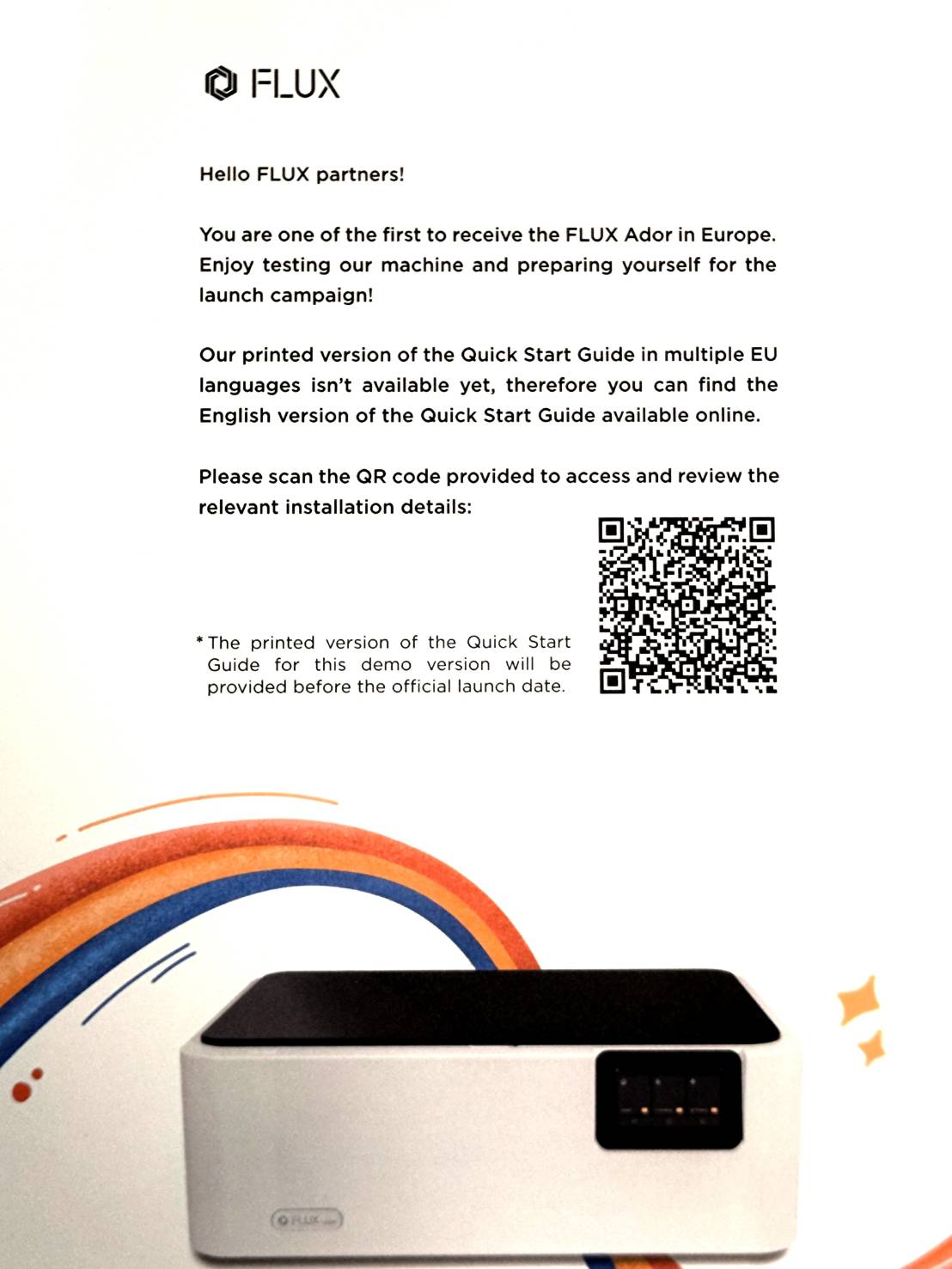

• Die Anleitung für Erstbenutzer enthält einen QR-Code, der Zugriff auf das Ador-Handbuch für Erstbenutzer bietet.
  Im Ador-Handbuch werden die grundlegende Installation, die Maschinenschnittstelle, die grundlegende Bedienung der Maschine und andere Informationen behandelt.

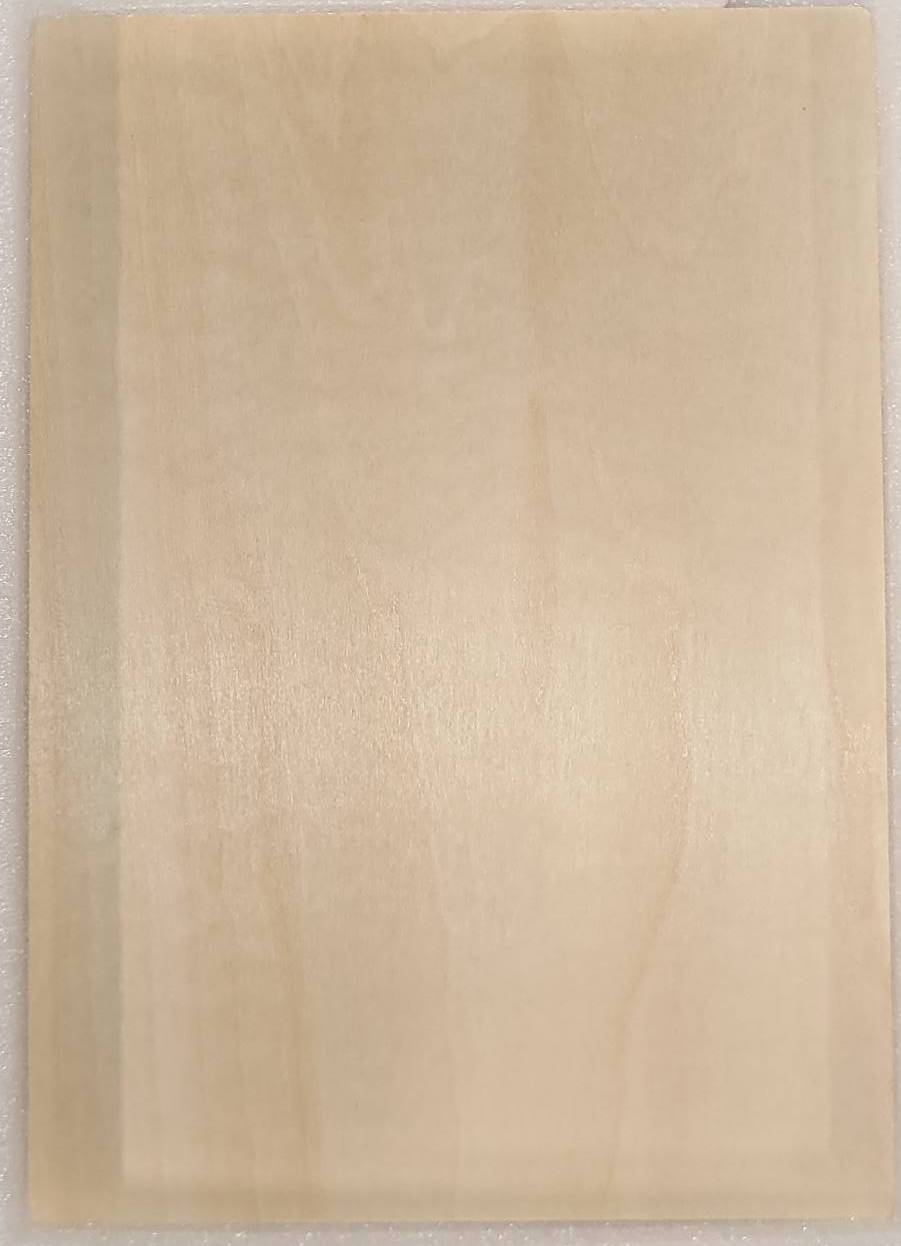

4. Holzstück

Das Holzstück ist ein Material, das für Tests verwendet wird, und Benutzer erhalten während des Inbetriebnahmetests Anweisungen zur Verwendung.
(Nach Abschluss des Inbetriebnahmetests können Sie das Holzstück frei verwenden.)

5. Klemme

Die Klemme wird verwendet, um den Entlüftungsschlauch zu befestigen, und Benutzer erhalten während des Inbetriebnahmetests Anweisungen zur Installation.

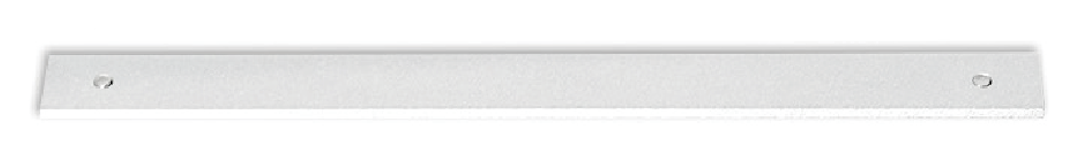

6. Prismenaufzug*6

Die dreieckigen Prismen sind ein Zubehör, das mit der Maschine geliefert wird. Sie haben zwei Hauptverwendungszwecke.

• Verhindern, dass Materialien verkohlen

• Messen des Fokusabstands

Weitere Informationen finden Sie auf dieser Seite:Ador - Anleitung für dreieckige Prismen

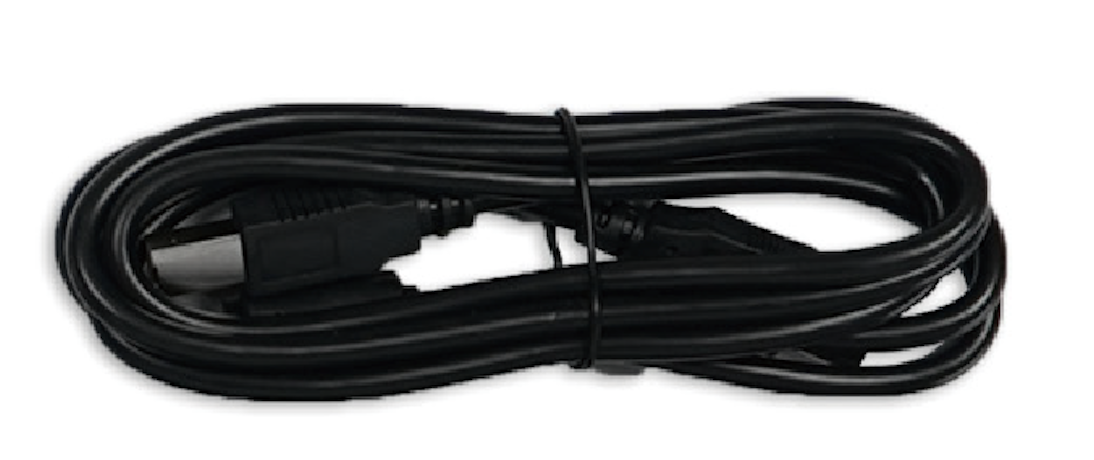

7. USB-Kabel

Die Spezifikation des USB-Kabels ist USB-A auf USB-B. Es wird hauptsächlich für die direkte Verbindung zwischen der Maschine und dem Computer verwendet. Das Anwendungsszenario ist normalerweise, wenn kein Netzwerk vorhanden ist.
Detaillierte Verbindungsmethoden finden Sie auf dieser Seite: 2-2 Verbindungseinstellungen

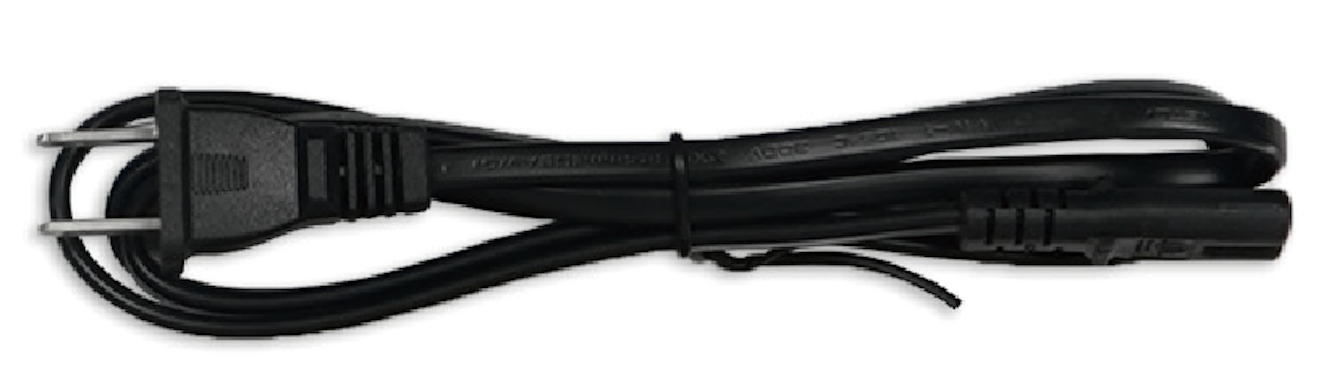

8. Netzkabel

Das Netzkabel wird in die Buchse des Netzteils eingesteckt, und das andere Ende wird in eine normale Haushaltssteckdose eingesteckt.

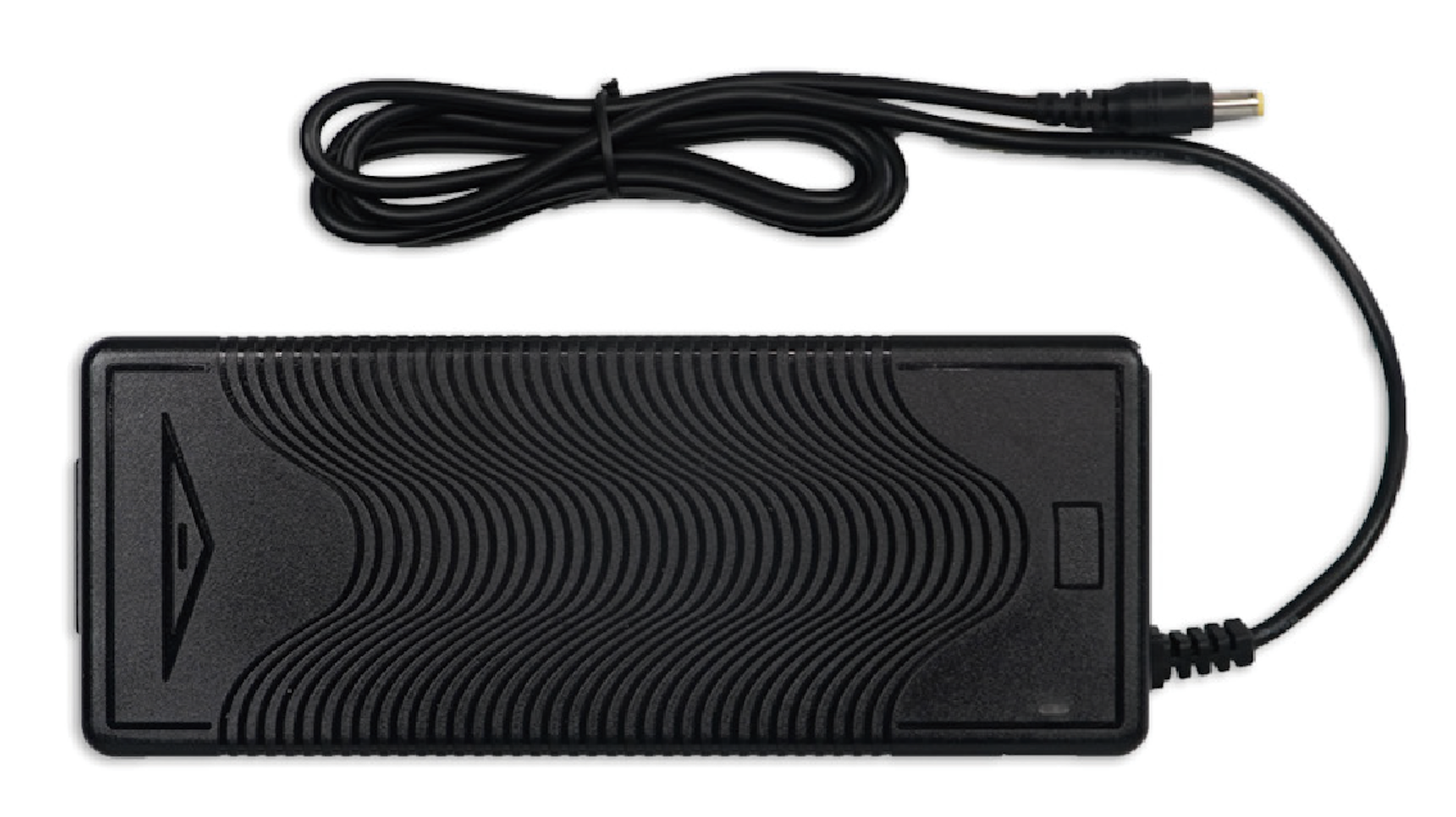

9. Netzteil

Die Buchse des Adapters wird vom Netzkabel eingesteckt, und das andere Ende des Adapters wird in die Hauptstromversorgungsbuchse der Maschine eingesteckt.

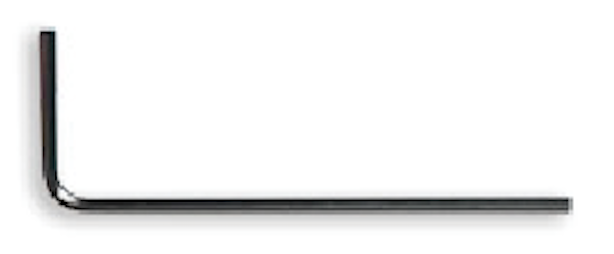

10. Sechskantschlüssel (1,5 mm)

Der Sechskantschlüssel (1,5 mm) wird zur Reinigung und Wartung des Lasermoduls verwendet.
Für Artikel zum Thema Reinigung, siehe bitte:
Reinigung des Lasermoduls (10W/20W Dioden-Lasermodul)

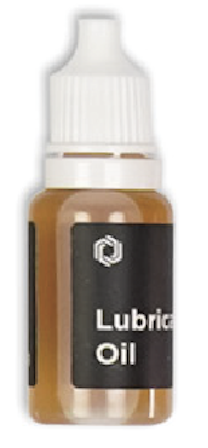

11. Schmieröl

Das Schmieröl wird bei der Wartung der Maschine verwendet, hauptsächlich für die inneren Teile der Schienen, wie X-, Y-, Z-Achsen-Gleitschienen, Türabdeckungen und Türwellen usw.
Für Artikel zum Thema Schmierung, siehe bitte 4-3 Schmierung、Schmierung der Türabdeckung.

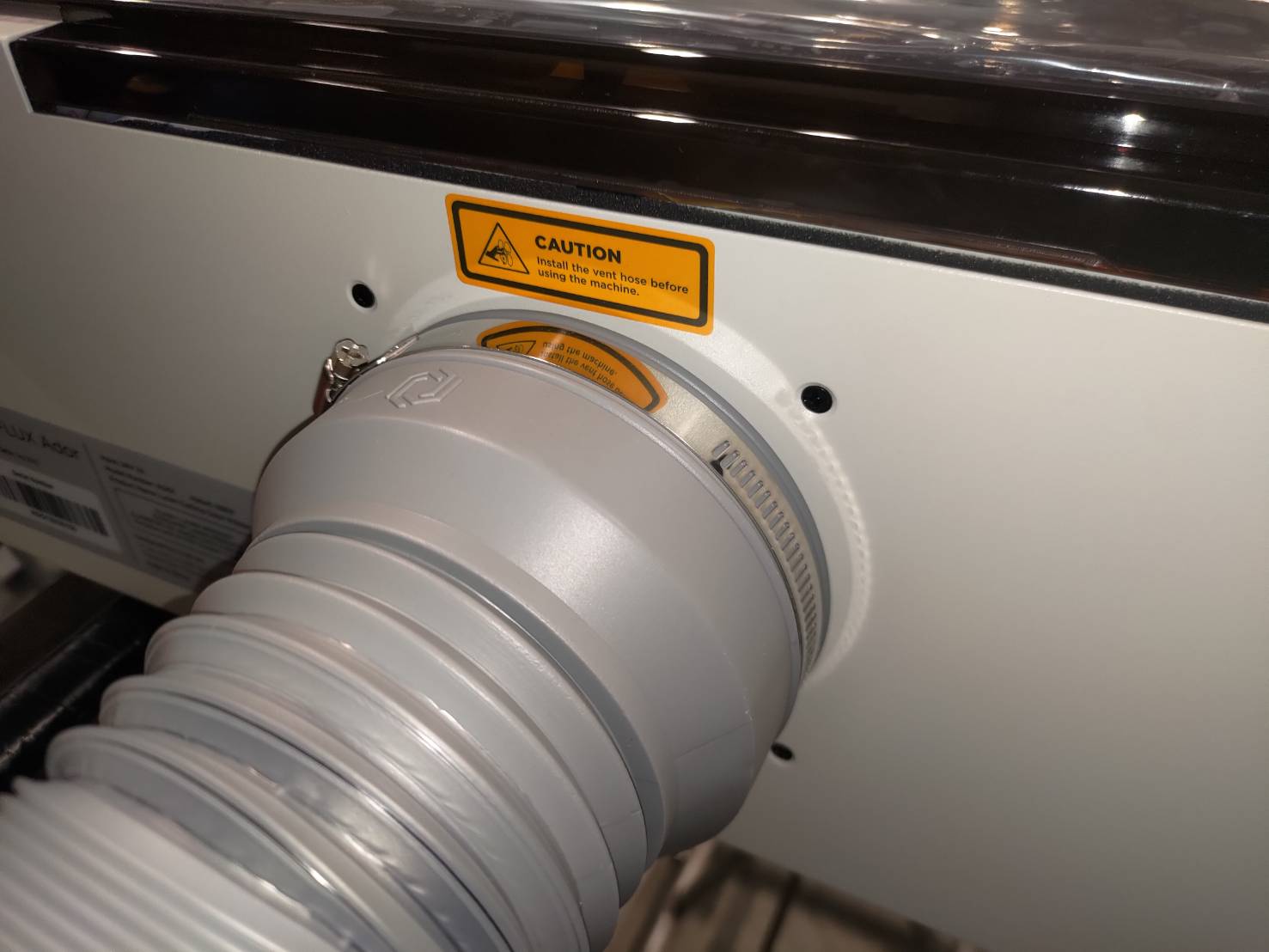

12. Schlauch

Der Entlüftungsschlauch wird verwendet, um den Abgasrauch während der Laserbearbeitung abzuleiten. Er wird zusammen mit der Klemme an der Rückseite der Maschine installiert, und das andere Ende wird außerhalb des Fensters oder an andere Luftabsauggeräte von Drittanbietern angeschlossen. Die Benutzer werden während des Inbetriebnahmetests in die Verwendung eingewiesen.
