Anleitung zur Installation verschiedener Module

1. Fokussierung

Legen Sie das Material in die Maschine und bewegen Sie den Laserkopf über das Material. Klicken Sie dann zweimal auf die Fokustaste auf der linken Seite der Maschine oder halten Sie die "AF"-Taste auf dem Maschinenbedienfeld gedrückt bis sich der Laserkopf zu bewegen beginnt. Wenn der Laserkopf das Material berührt und sich nach oben bewegt, ist die Fokussierung abgeschlossen. Stellen Sie vor jedem Gravieren sicher, dass der Fokusabstand korrekt ist.

⚠️ Während des Schneidens mit der Maschine kann der Laserstrahl durch das Werkstück brennen und mit der Alufolie am Boden der Maschine in Kontakt kommen. Es wird empfohlen, sich auf diesen article zu beziehen und ein Prisma zu verwenden, um die Materialien anzuheben und Verbrennungsvorfälle zu vermeiden. Die Hauptfunktion der Alufolie besteht darin, das darunterliegende Gehäuse vor Laserschäden zu schützen; wenn sie beschädigt ist, beeinträchtigt dies nicht den normalen Gebrauch.

a. Halten Sie die "AF"-Taste auf dem Maschinenbedienfeld gedrückt:

b. Doppelklicken Sie auf die Fokustaste auf der linken Seite der Maschine:

截圖 2023-10-05 下午5.56.05.png


2. Importieren Sie die Gravurtestdatei

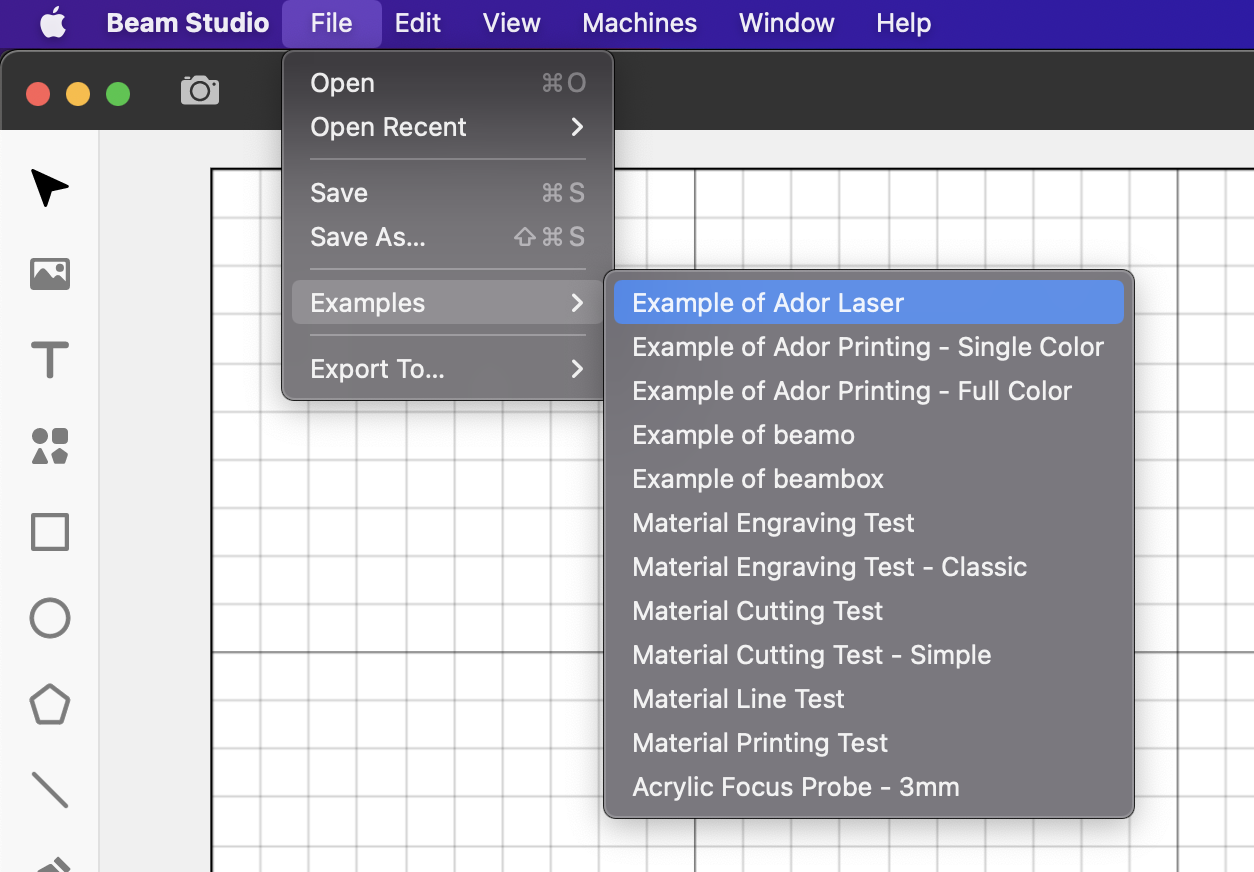

Klicken Sie auf "Menü"> "Datei"> "Beispiele"> "Beispiel von Ador Laser."

3. Wählen Sie das aktuelle Modul aus

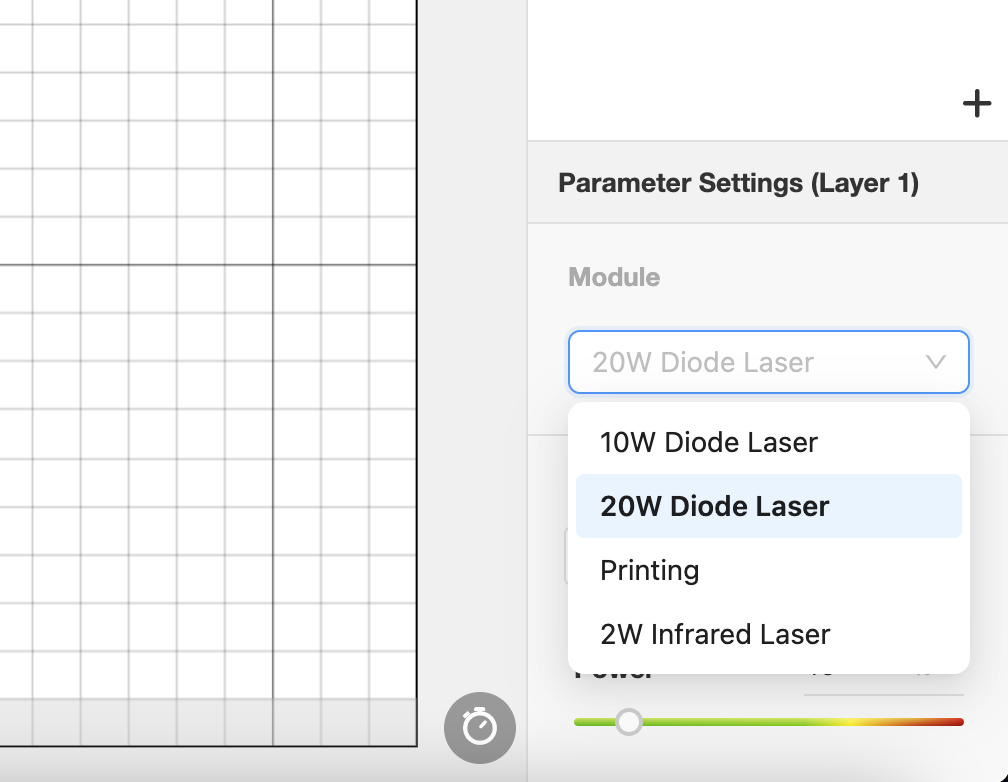

Wählen Sie den 20W Diodenlaser oder den 10W Diodenlaser.

4. Vorschau der Gravurposition

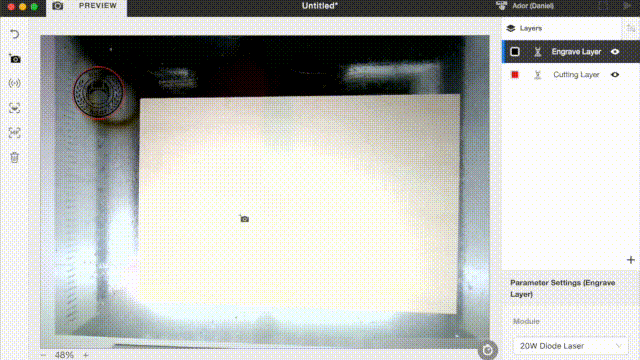

Klicken Sie auf das Kamerasymbol in der oberen linken Ecke.

⚠︎ Stellen Sie vor dem Start der Vorschau sicher, dass die Kamerakalibrierung (10W/20W Diodenlaser-Modul) durchgeführt wurde.

Wenn Sie das Druckmodul verwenden, lesen Sie bitte Ador - Kalibrierung des Druckmoduls.
Wenn Sie das 2W Infrarot-Lasermodul verwenden, lesen Sie bitte Ador - Kalibrierung des 2W Rot-Lasermoduls.

Screen Recording 2023-11-10 at 12.28.44 AM.gif

5. Auftrag senden

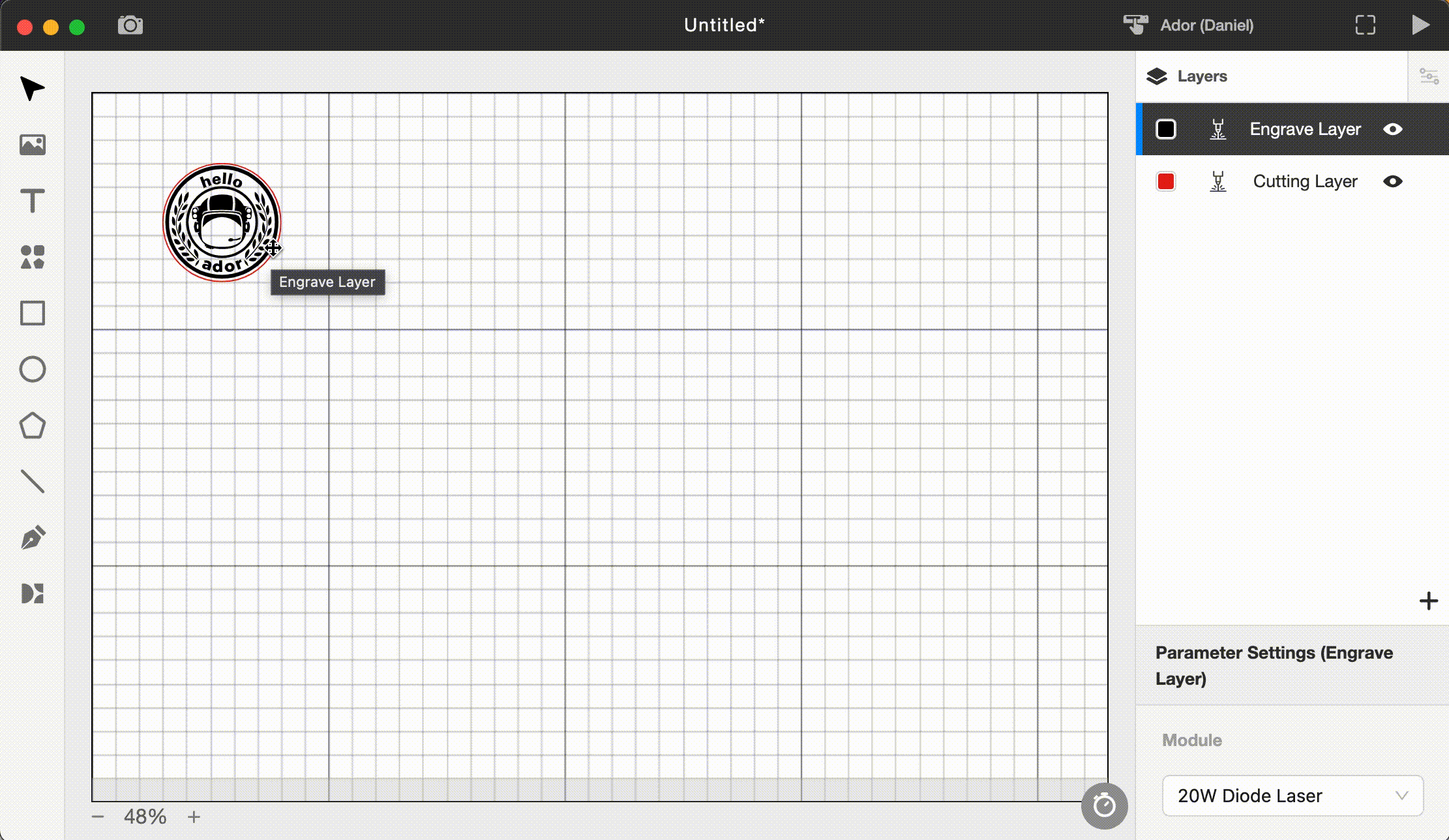

Verlassen Sie den Kameravorschaumodus, ziehen Sie das Bild an die gewünschte Gravurposition und drücken Sie die Pfeiltaste, um die Datei zu senden.

Untitled Project 4.gif

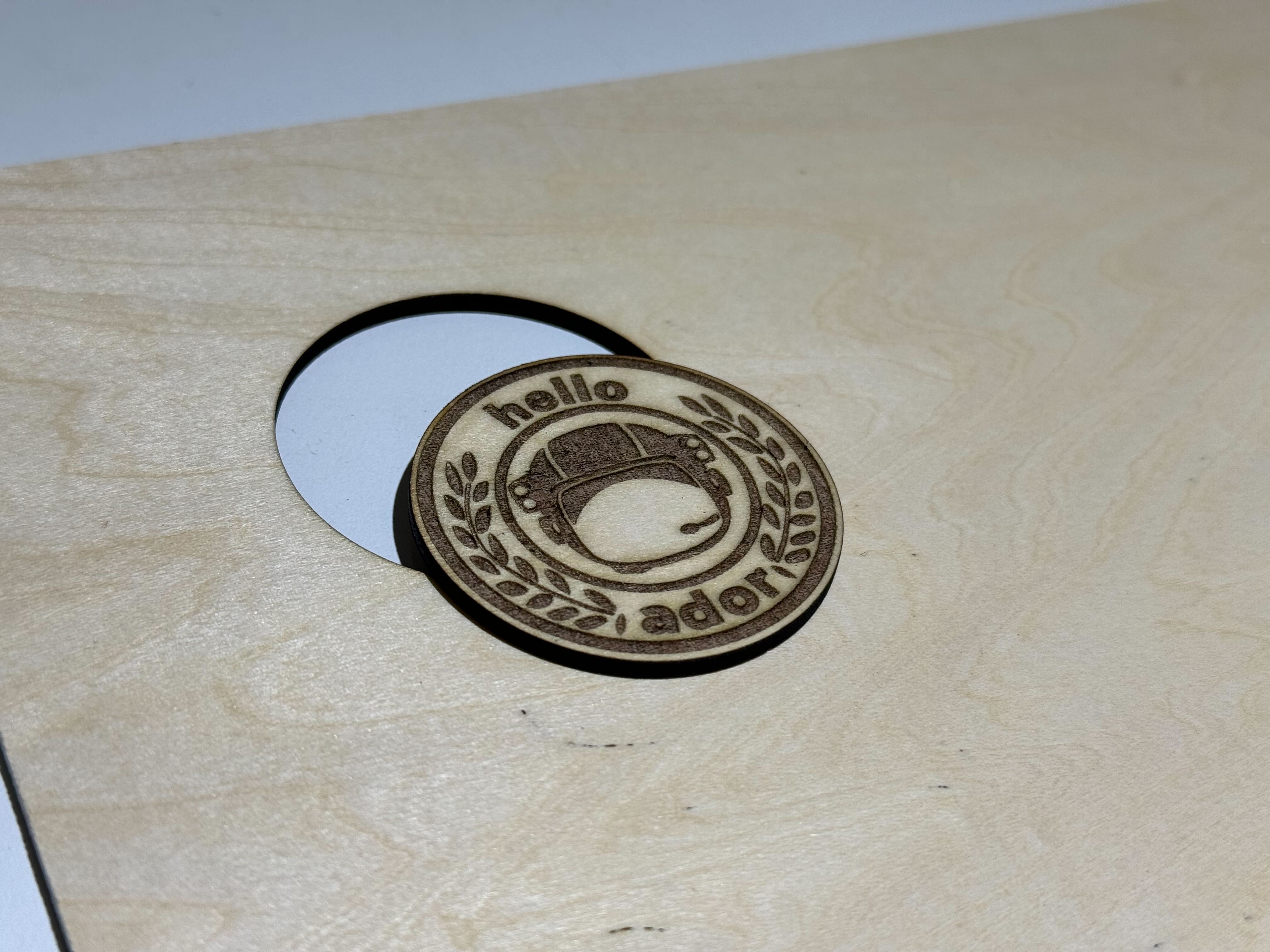

6. Gravurergebnis

⚠︎ Wenn das Gravurergebnis unscharf, unklar oder farblich hell ist, prüfen Sie bitte, ob der Laserkopf genau fokussiert ist.
Wenn der Laserkopf korrekt installiert ist, überprüfen Sie bitte die Materialeignung/Parameter / Reinigung des Laserkopfes, und finden Sie hier die Fehlerbehebung- Schlechtes Gravur- oder Schneideergebnis (10W/20W Diodenlaser-Modul)
