2-7 Anleitung für dreieckige Prismen

Beschreibung

Die dreieckigen Prismen sind ein Zubehör, das mit der Maschine geliefert wird. Sie haben zwei Hauptanwendungen. Bitte beachten Sie die folgenden Anweisungen.

• Verhindern Sie, dass Materialien verkohlen
• Messen Sie den Fokusabstand

Verhindern Sie, dass Materialien verkohlen

Beim Laserschneiden durchdringt der Laserstrahl das Werkstück, trifft auf die Aluminiumfolie am Maschinenboden und wird auf die Werkstückunterseite reflektiert. Dies kann zu Verbrennungen oder Verkohlung führen, wie im folgenden Beispiel gezeigt.

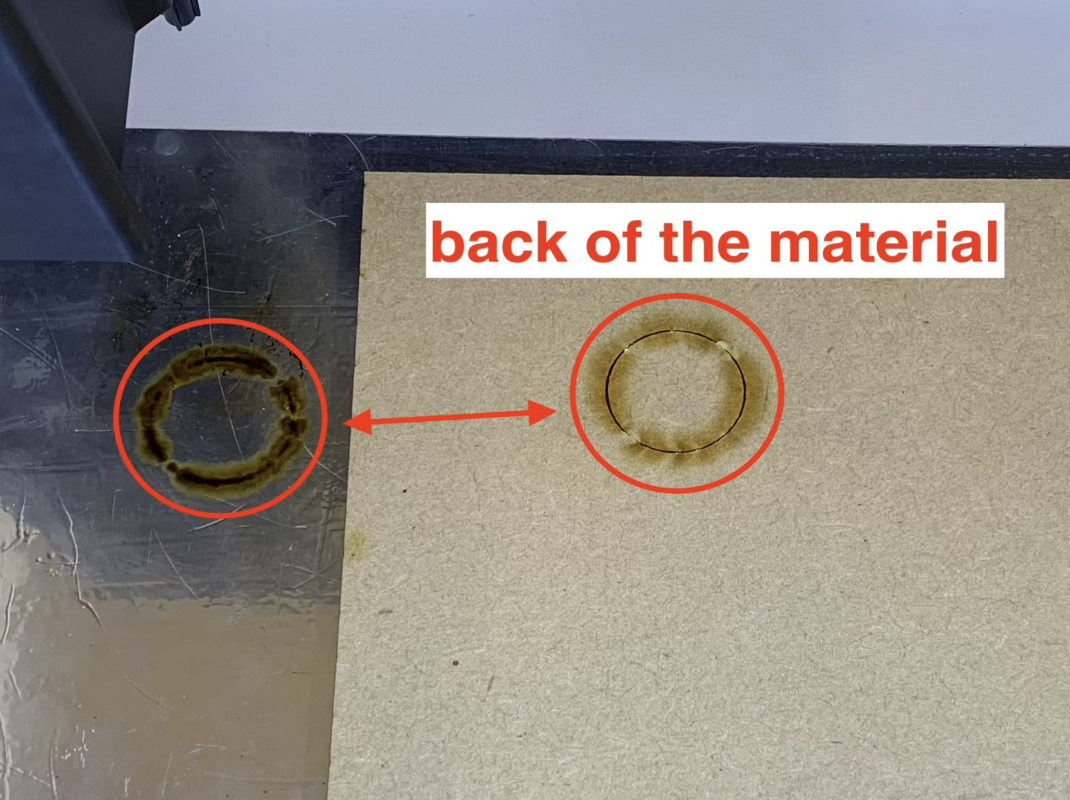

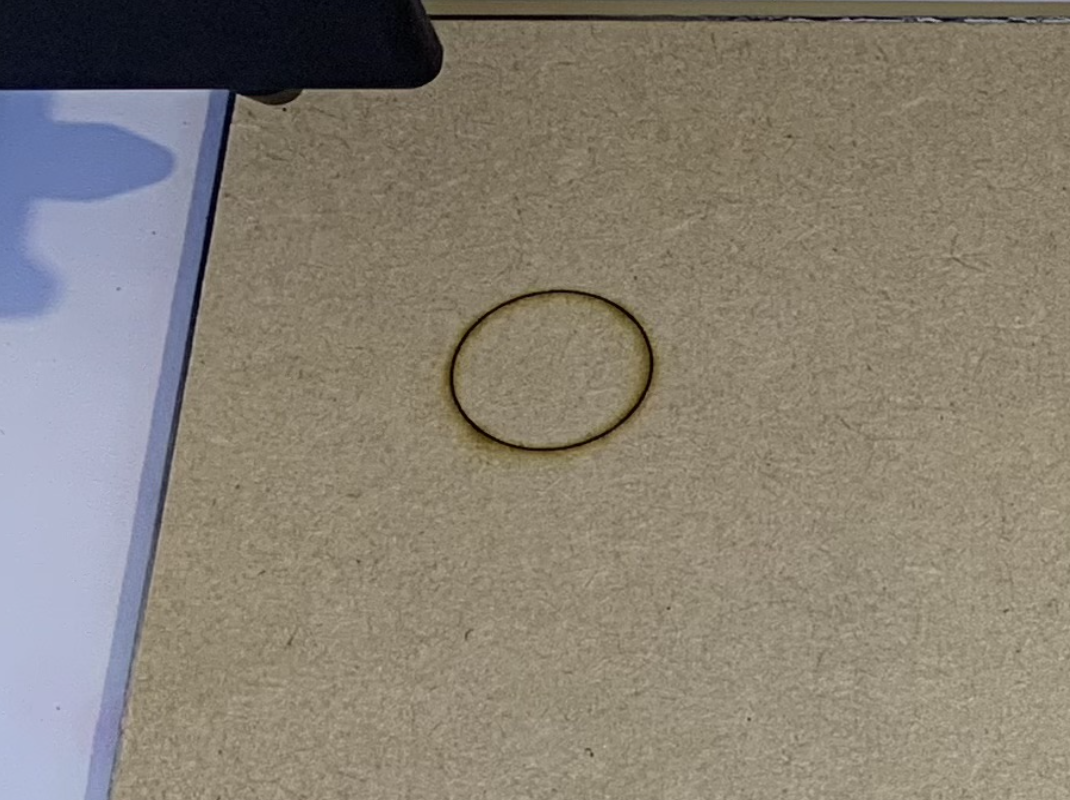

Vor der Verwendung der Prismen：

Durch die Verwendung von dreieckigen Prismen zur Anhebung des Werkstücks wird der Kontakt zwischen dem Werkstück und dem reflektierten Laserstrahl reduziert. Dadurch können Verbrennungen oder Verkohlung vermieden werden, wie im folgenden Beispiel dargestellt.

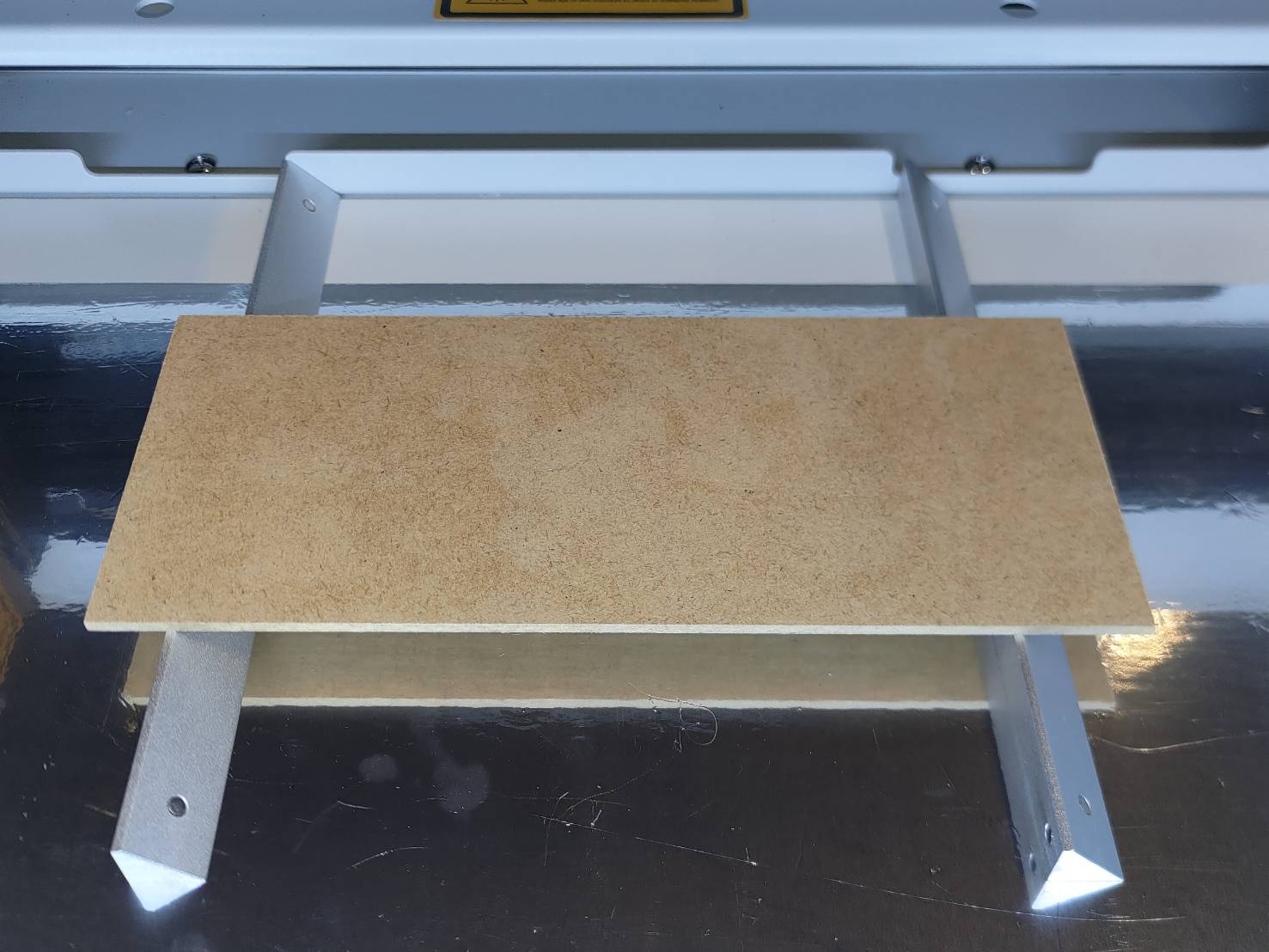

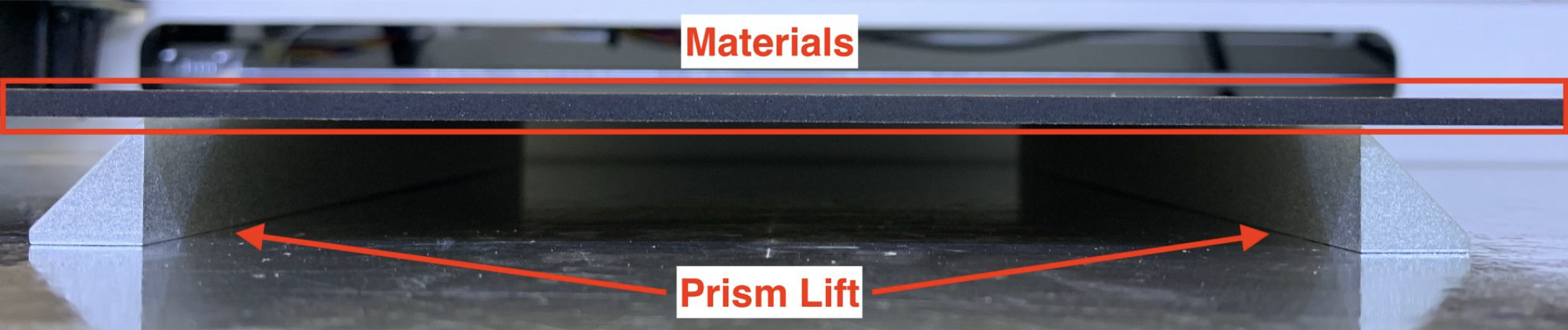

Die Art und Weise, das Werkstück mit Prismen anzuheben

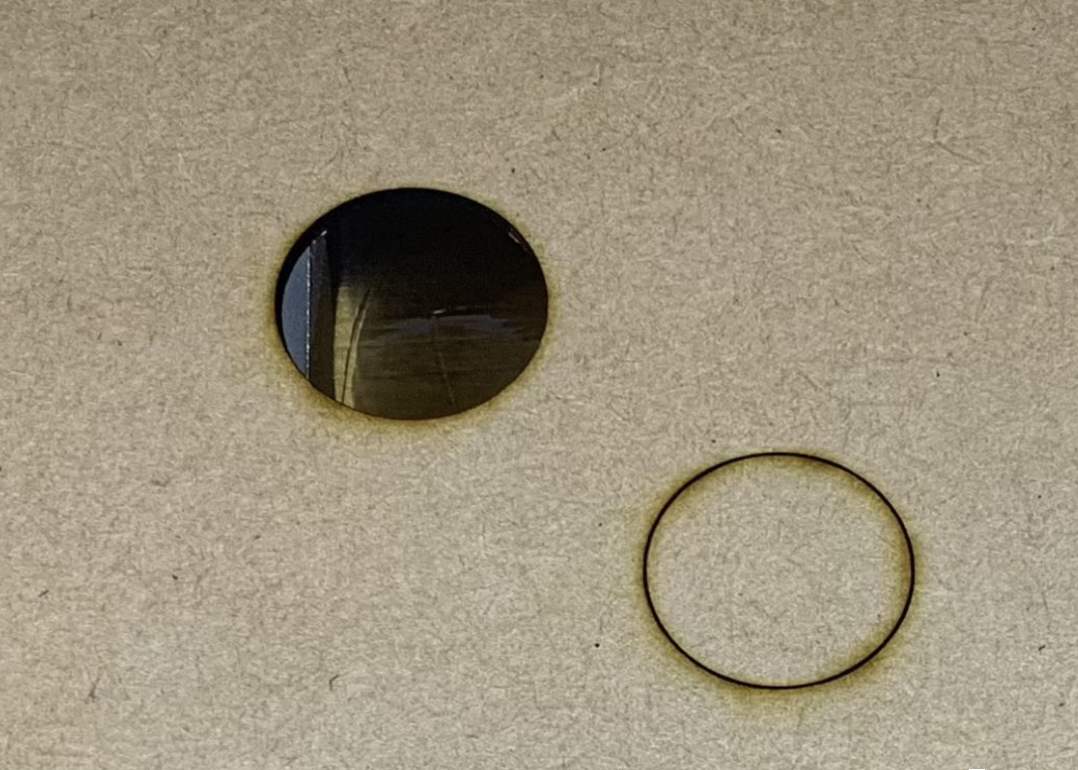

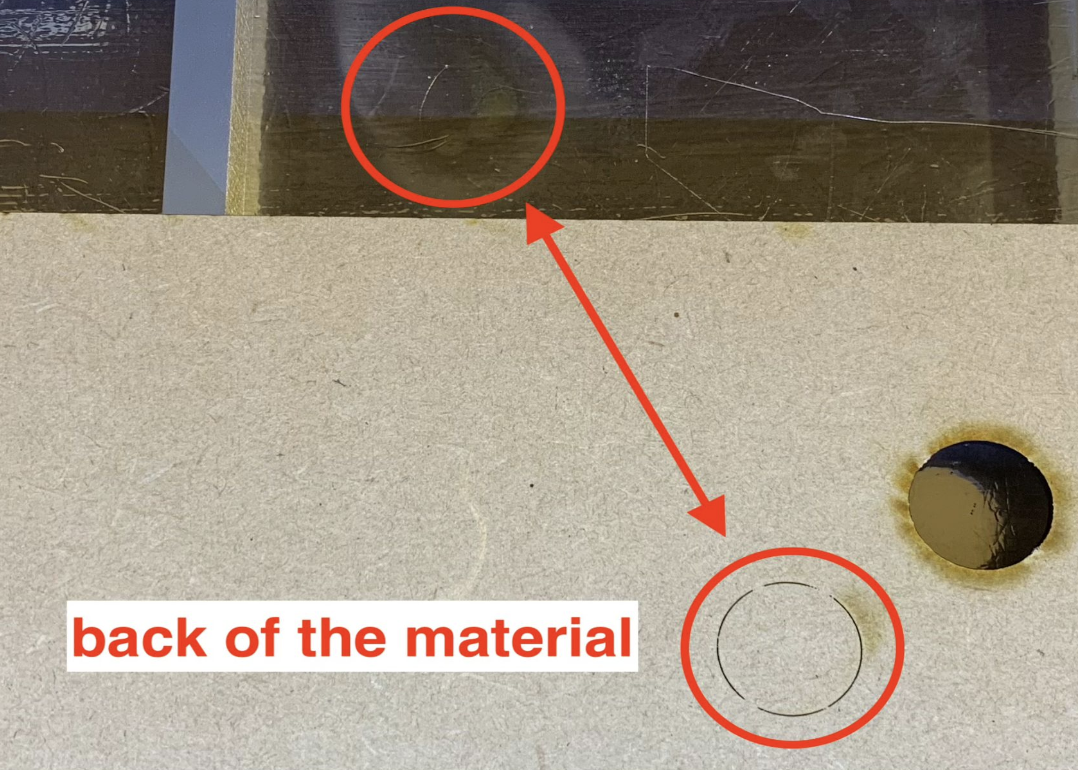

Nach der Verwendung der Prismen：

Messen Sie den Fokusabstand

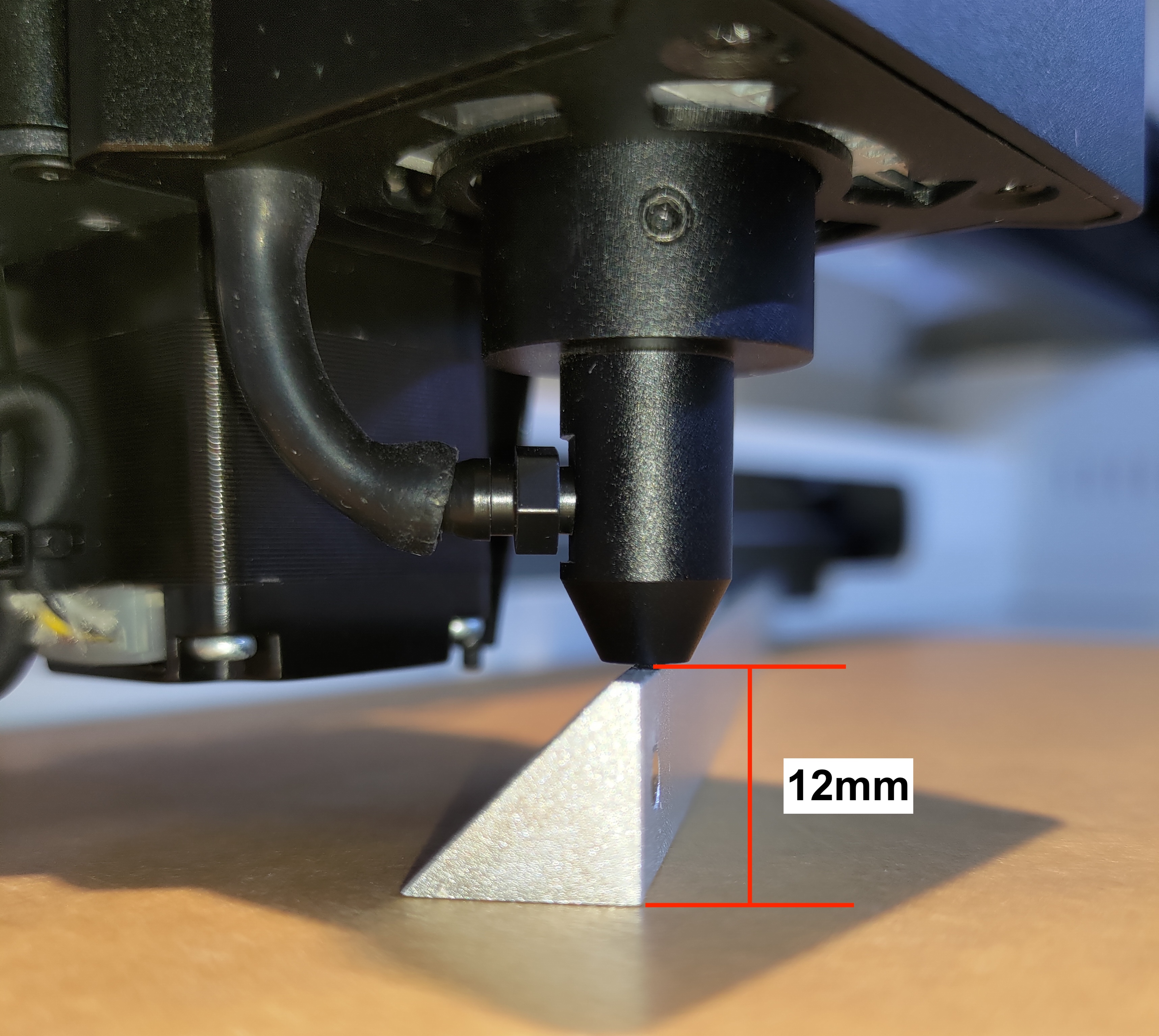

Der Standard-Fokusabstand beträgt 12 mm (Abstand zwischen Lasermoduldüse und Werkstück). Eine Seite des dreieckigen Prismas ist ebenfalls 12 mm lang, sodass es als Abstandsmesswerkzeug verwendet werden kann.
Bitte beachten Sie diese Seite für Verwendungs- und Messmethoden: Fokusabstand-Einstellung (Ador)
