2-1 Montage und Inbetriebnahme

FLUX Support Team
  • Aktualisiert

Vielen Dank, dass Sie sich für FLUX-Produkte entschieden haben.

Bevor Sie den Ador auspacken, lesen Sie bitte unbedingt die Sicherheitsbestimmungen.

Die folgenden Kapitel (2-1 bis 2-4) bieten Ihnen eine Anleitung zur Montage und Bedienung Ihres Geräts.

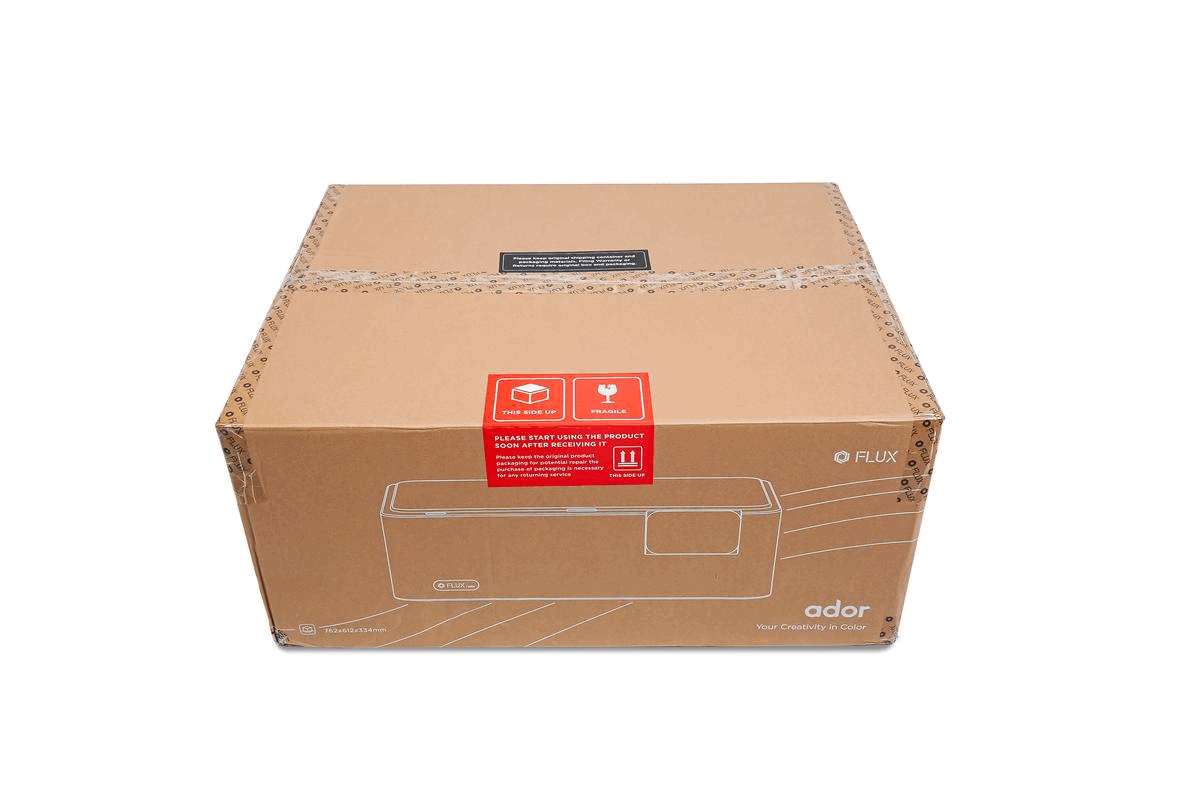

Vollständiges Auspackvideo

  • Bitte aktivieren Sie die YouTube-Untertitel.
  • Das Video demonstriert das Auspacken der 20W-Version von Ador und umfasst die Schritte der Kapitel 2-1 bis 2-4.
  • Wenn Sie sich auf das Auspackvideo beziehen, aktualisieren Sie die Firmware nach Abschluss der Geräteverbindung auf die neueste Version.
    Anweisungen zur Aktualisierung finden Sie unter 4-6 Firmware-Updates.
  • Um sicherzustellen, dass alle Benutzer den Ersttest erfolgreich durchführen können: Falls Sie beim Gravieren der Testdatei nach dem Auspacken keine sichtbaren Markierungen feststellen, beachten Sie bitte die Abschnitte 2-5, um mit dem Graviervorgang zu beginnen, und verwenden Sie die in Beam Studio integrierte Beispieldatei für den Test.



Montage & Einrichtung

1. Was ist in der Box?

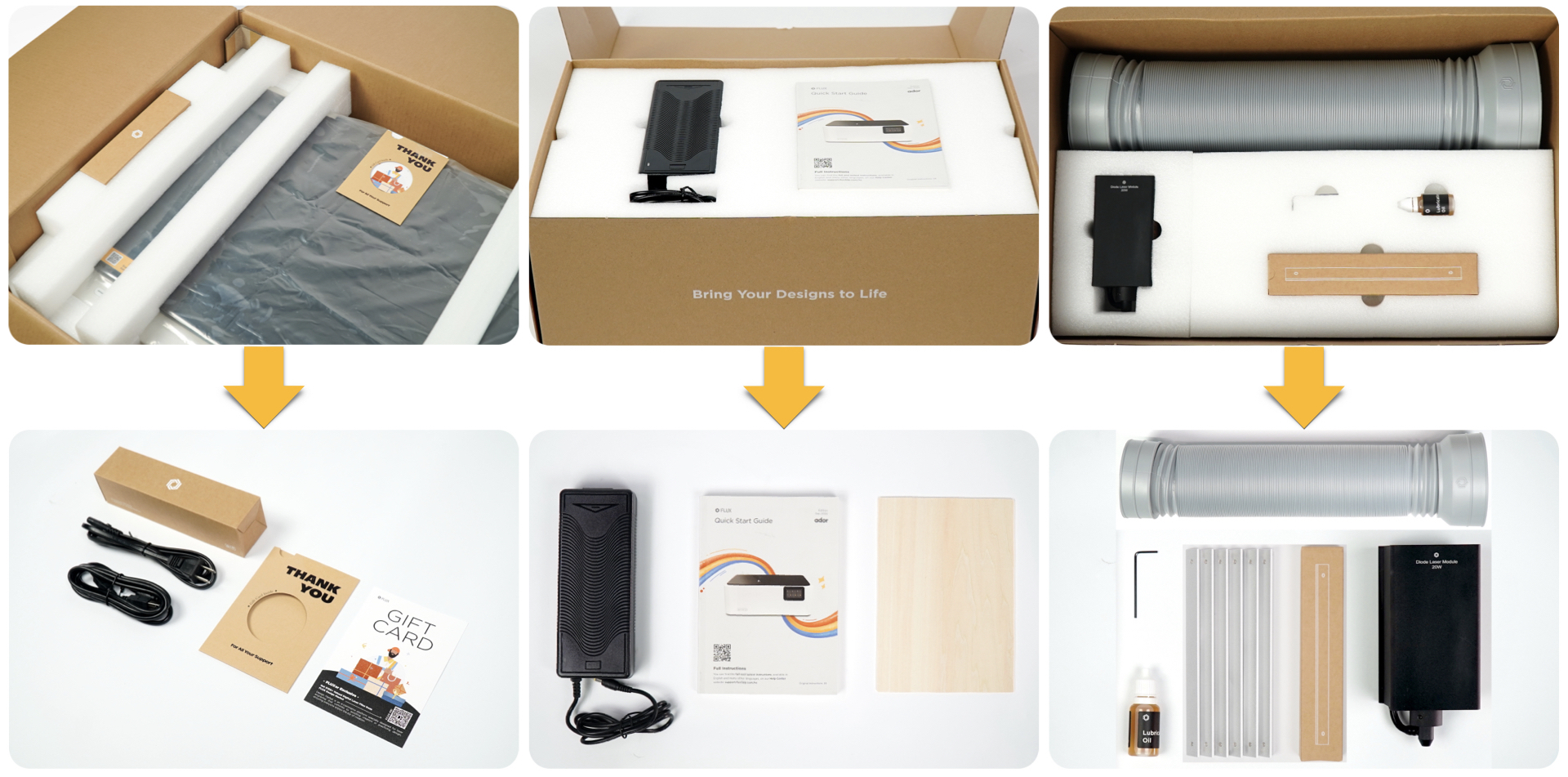

1-1 Öffnen Sie die Box und nehmen Sie die Bedienungsanleitung, die Geschenkkarte und das Kabelpaket heraus.

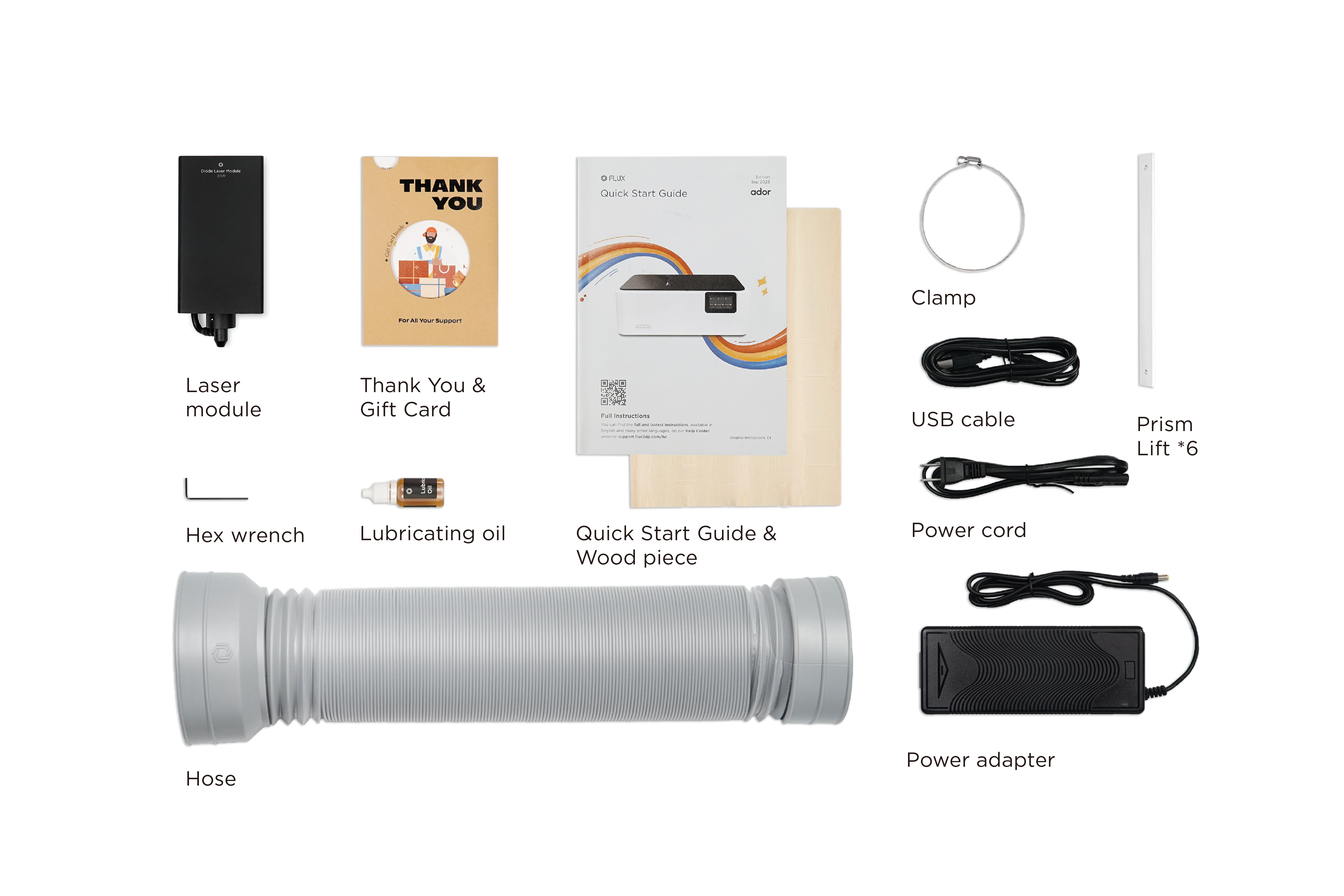

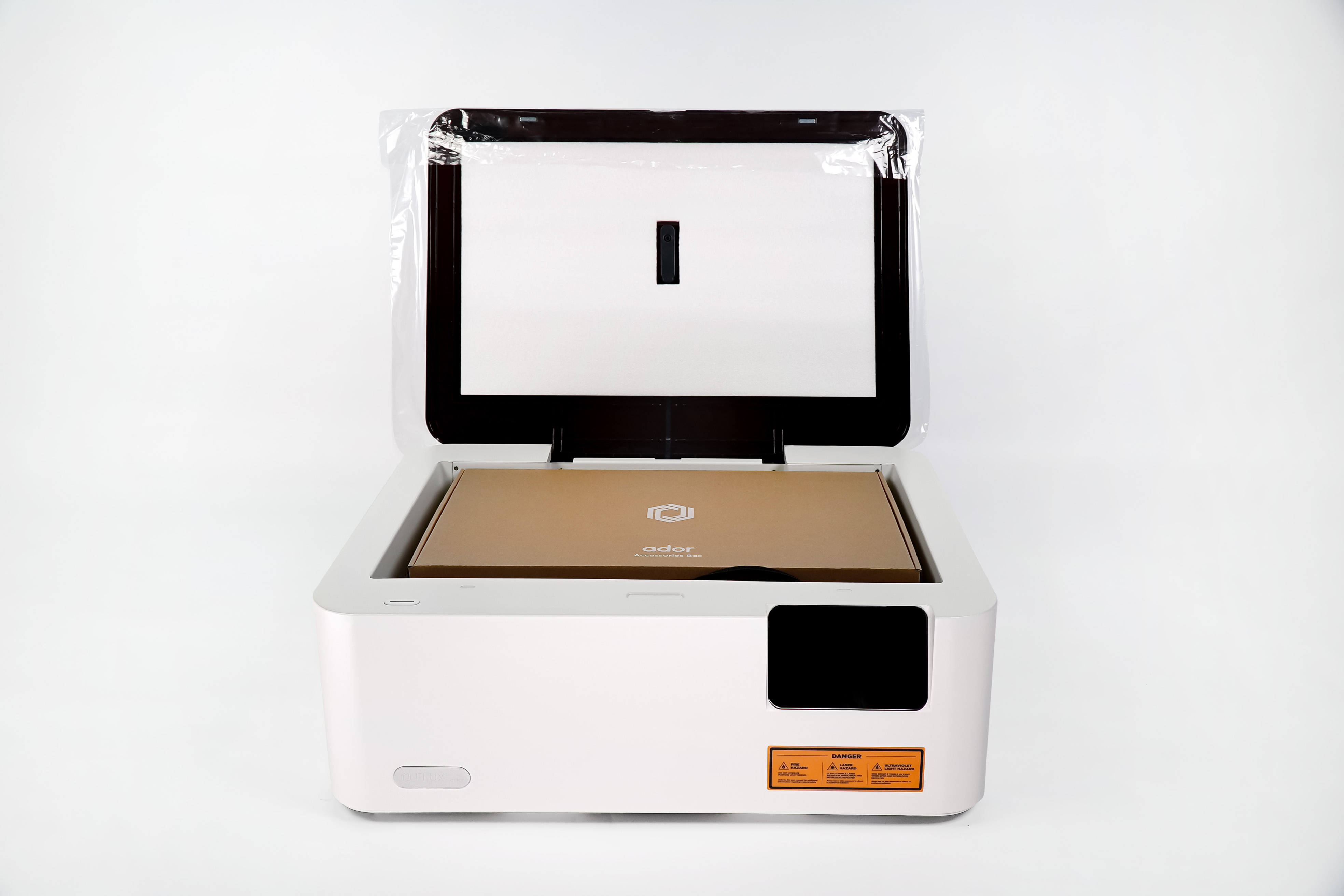

1-2 Öffnen Sie die Abdeckung, nehmen Sie das Zubehörpaket heraus und überprüfen Sie den Inhalt.DSC04367_.jpg配件.001.jpeg

Ador 內容物-EN.png

2. Montage:

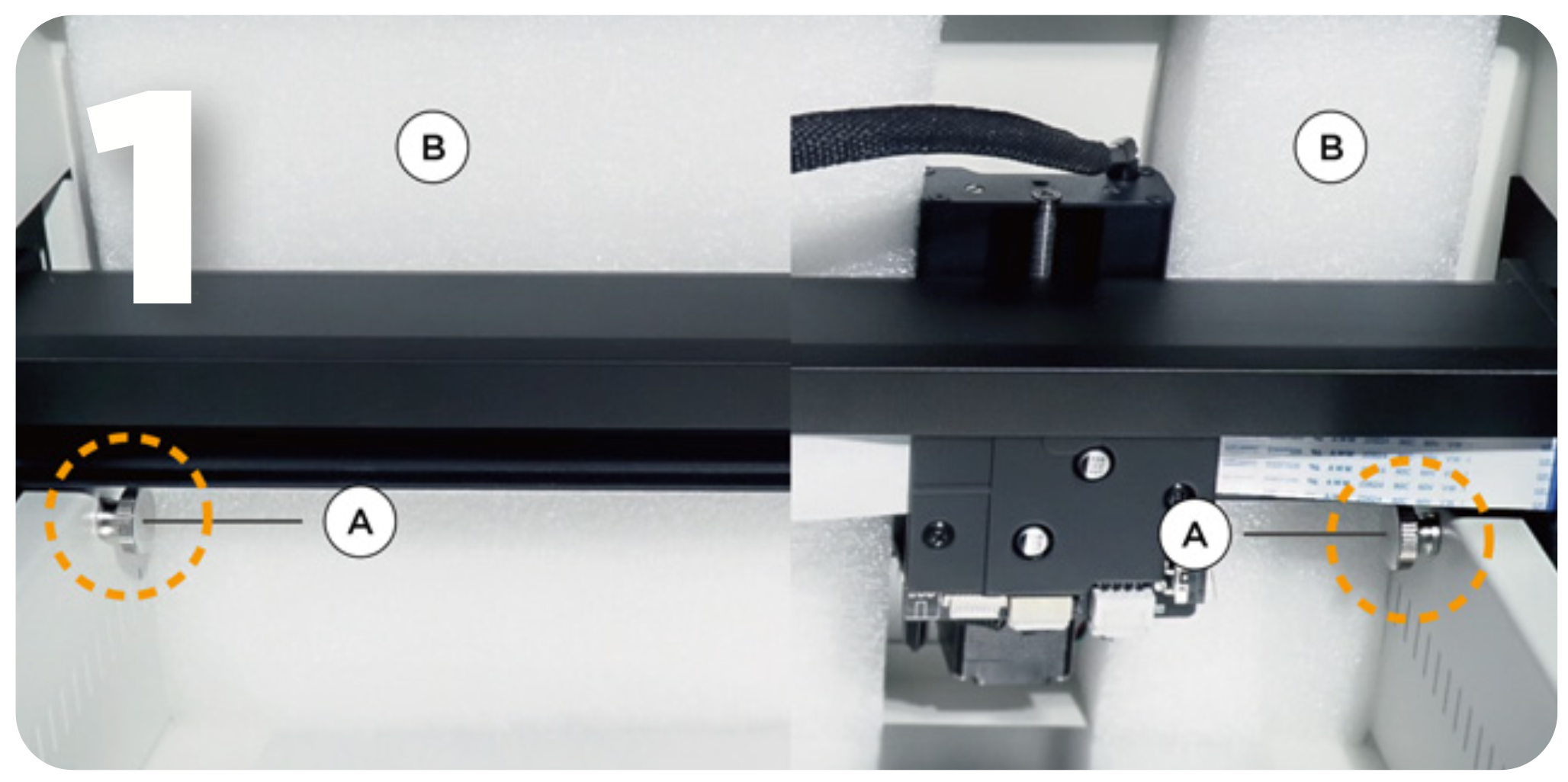

2-1. Nehmen Sie die Zubehörbox heraus und entfernen Sie zwei befestigte Handschrauben "A" auf beiden Seiten der X-Schienen und Dämpfungsmaterialien "B" im Gerät.截圖 2023-09-12 下午5.18.28.png

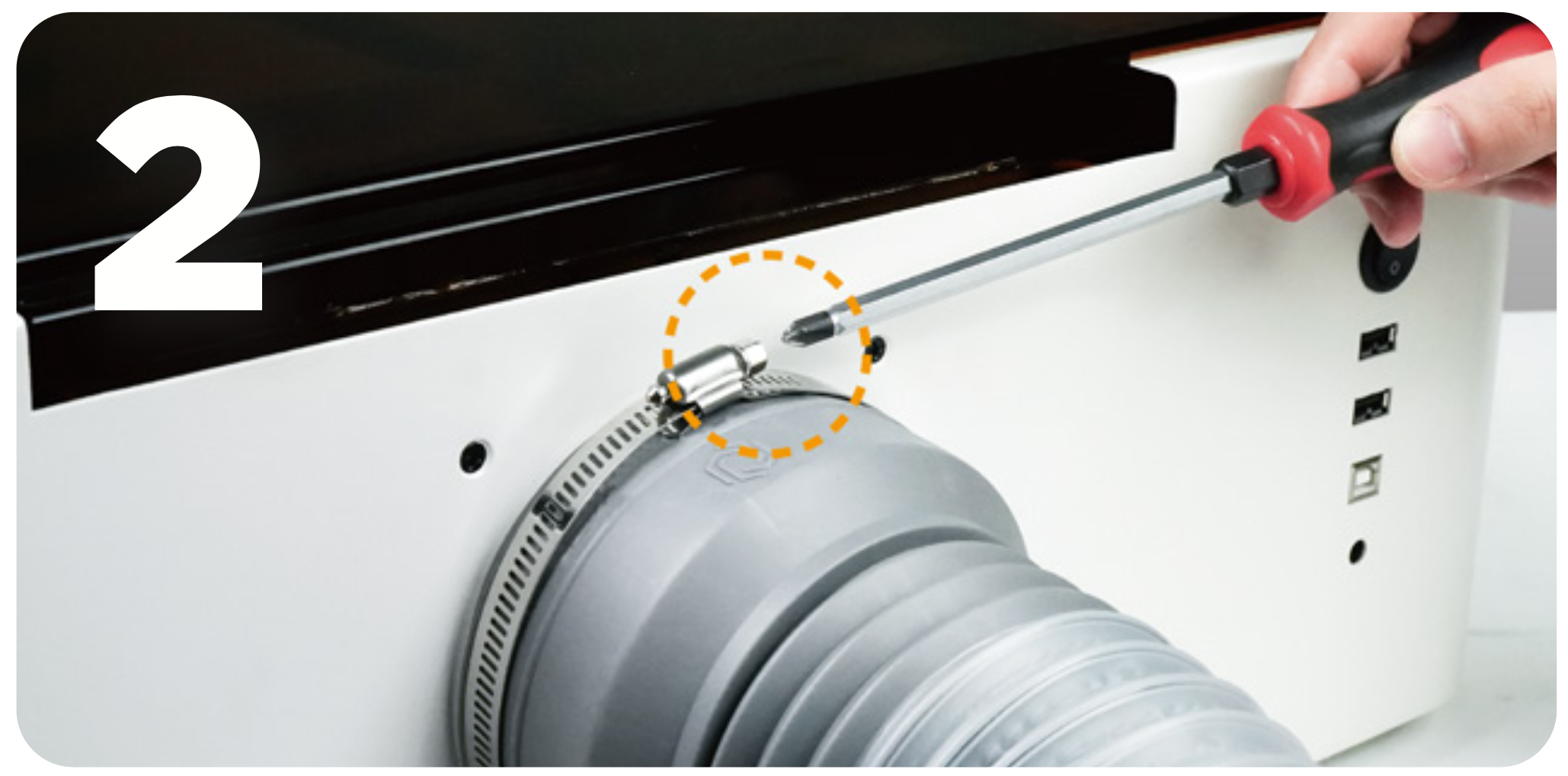

2-2. Installieren Sie den Entlüftungsschlauch.
1. Lösen Sie die Klemme an der Abdeckung des Ablüfters mit einem Kreuzschlitzschraubendreher und entfernen Sie die Abdeckung.
2. Entfernen Sie das Dämpfungsmaterial im Entlüftungsschlauch.
3. Setzen Sie die Klemme auf das große Ende des Entlüftungsschlauchlochs und befestigen Sie sie am Auslass des Ablüfters an der Rückseite des Geräts.
4. Passen Sie die Klemmfestigkeit an und befestigen Sie sie am Auslass des Ablüfters.
5. Stellen Sie das offene Ende des Entlüftungsschlauchs außerhalb des Fensters oder verbinden Sie es mit einem Luftreiniger.
截圖 2023-09-12 下午5.18.38.png

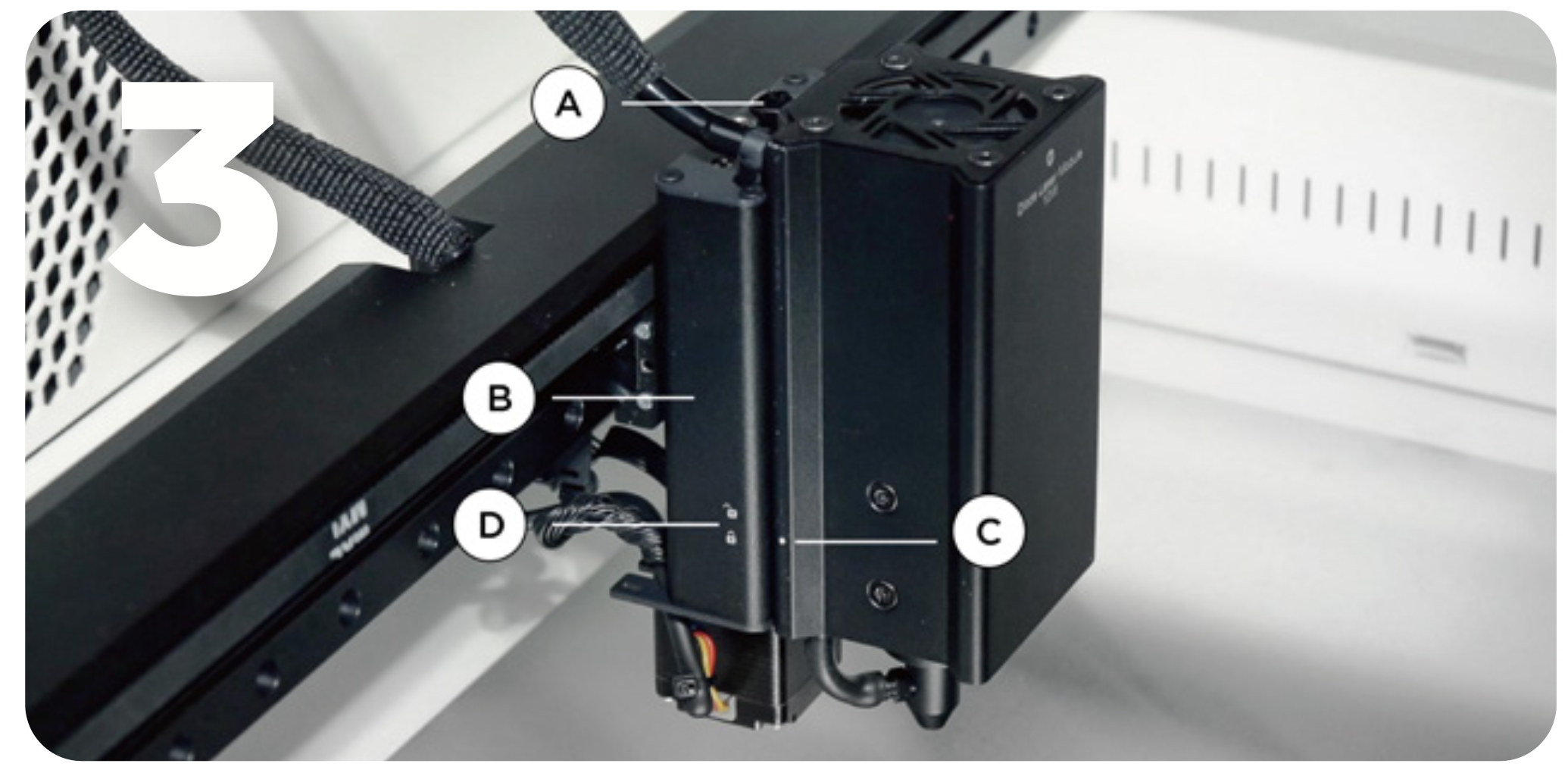

2-3. Installieren Sie das Lasermodul.

1. Lösen Sie die Handschraube "A" am Moduladapter "B."
2. Richten Sie den Punkt "C" auf dem Lasermodul auf das Entriegelungssymbol "D" am Moduladapter aus und setzen Sie ihn bis zum Verriegelungssymbol ein.
3. Befestigen Sie die Handschrauben "A" wieder am Moduladapter.
截圖 2023-09-12 下午5.19.02.png

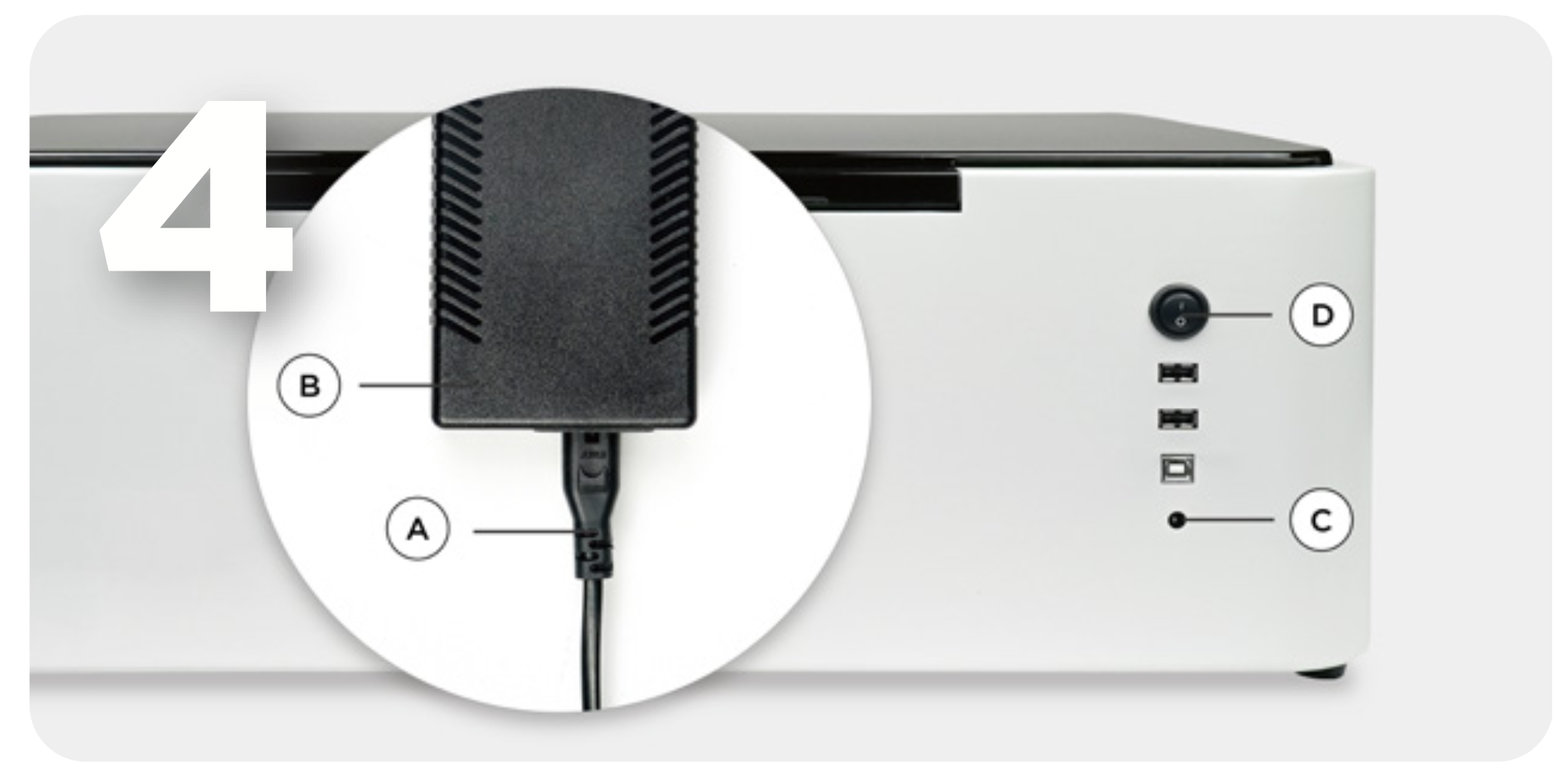

2-4. Verbinden Sie das Netzkabel "A" und das Netzteil "B". Schließen Sie beide Enden des Netzteils an den Stromanschluss "C" auf der Rückseite des Geräts an und stecken Sie den Stecker in die Steckdose. Schalten Sie den Hauptschalter "D" auf der Rückseite des Geräts ein, um das Gerät einzuschalten.截圖 2023-09-12 下午5.18.47.png

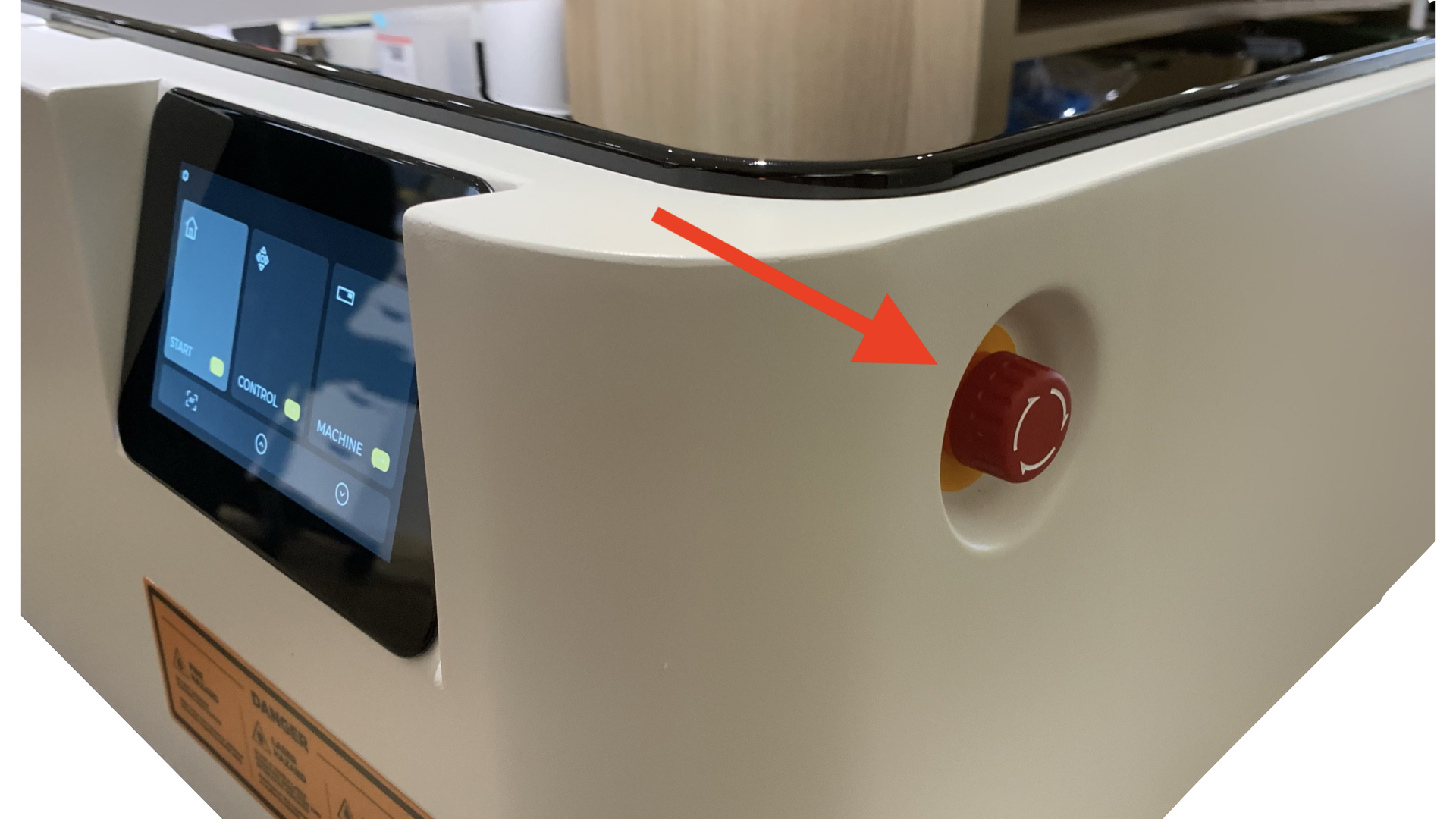

⚠︎ Wenn der hintere Netzschalter "D" beim Einschalten nicht reagiert, überprüfen Sie bitte, ob der Not-Aus-Schalter auf der rechten Seite des Maschinenbedienfelds aktiviert ist. Wenn der Not-Aus-Schalter aktiviert ist, drehen Sie ihn im Uhrzeigersinn in Richtung des weißen Pfeils, um ihn zu lösen. 急停開關.001.png



3. Einrichtung für die erste Verwendung:

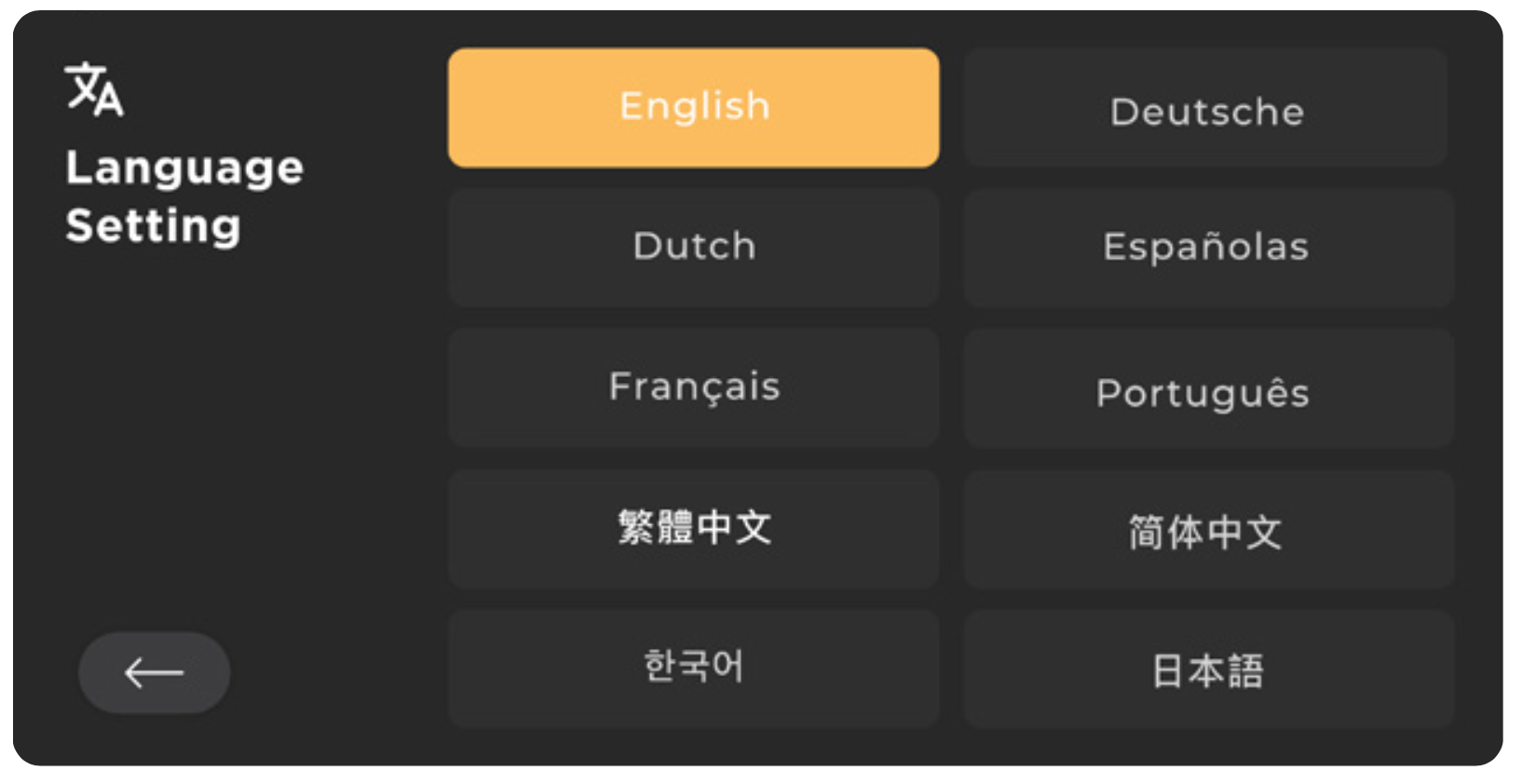

3-1. Folgen Sie der Anleitung auf dem Maschinendisplay, um Ihre Sprache auszuwählen.
截圖 2023-09-12 下午5.37.46.png

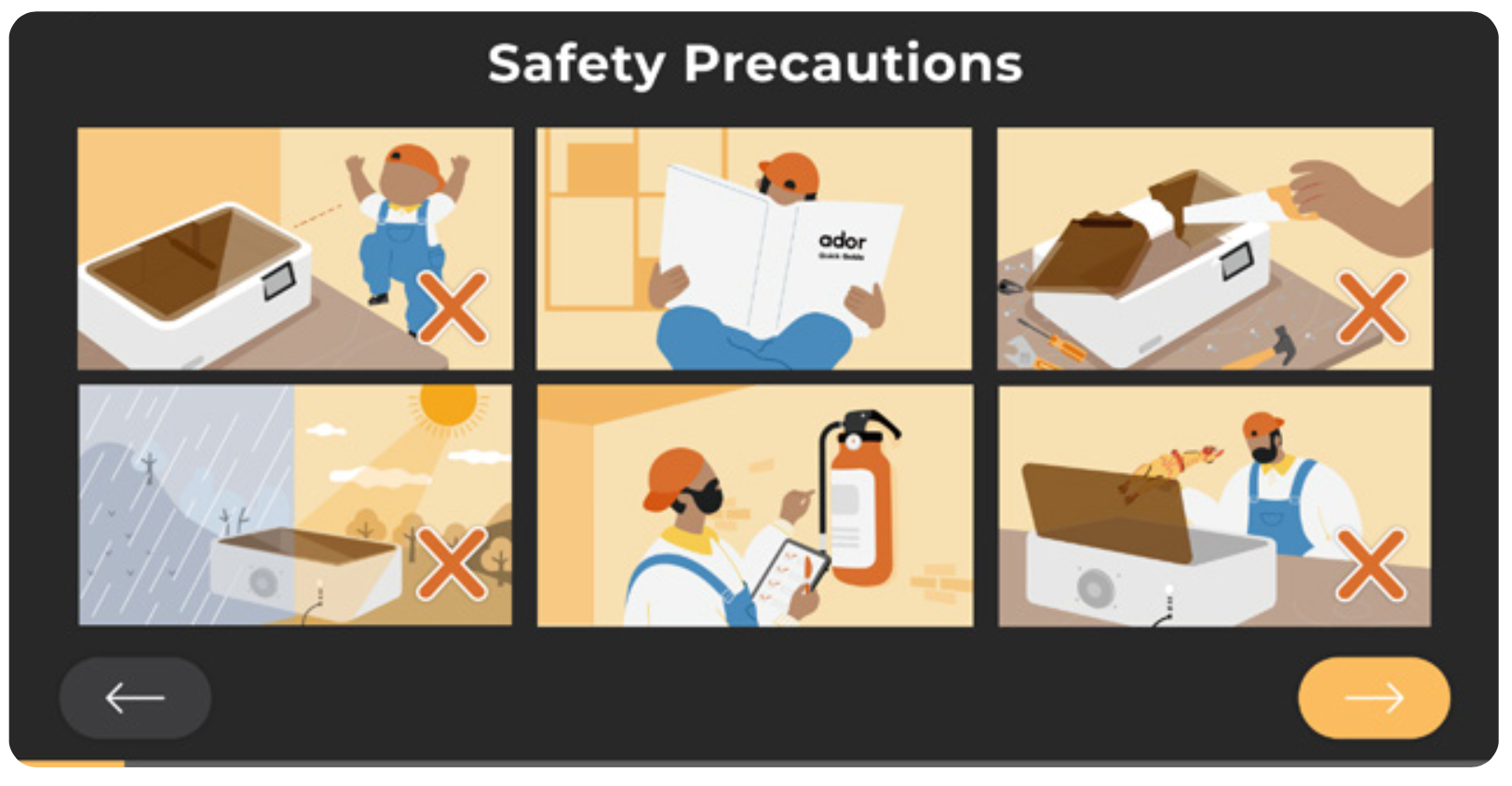

3-2. Lesen Sie die Sicherheitshinweise sorgfältig durch.
截圖 2023-09-12 下午5.37.55.png

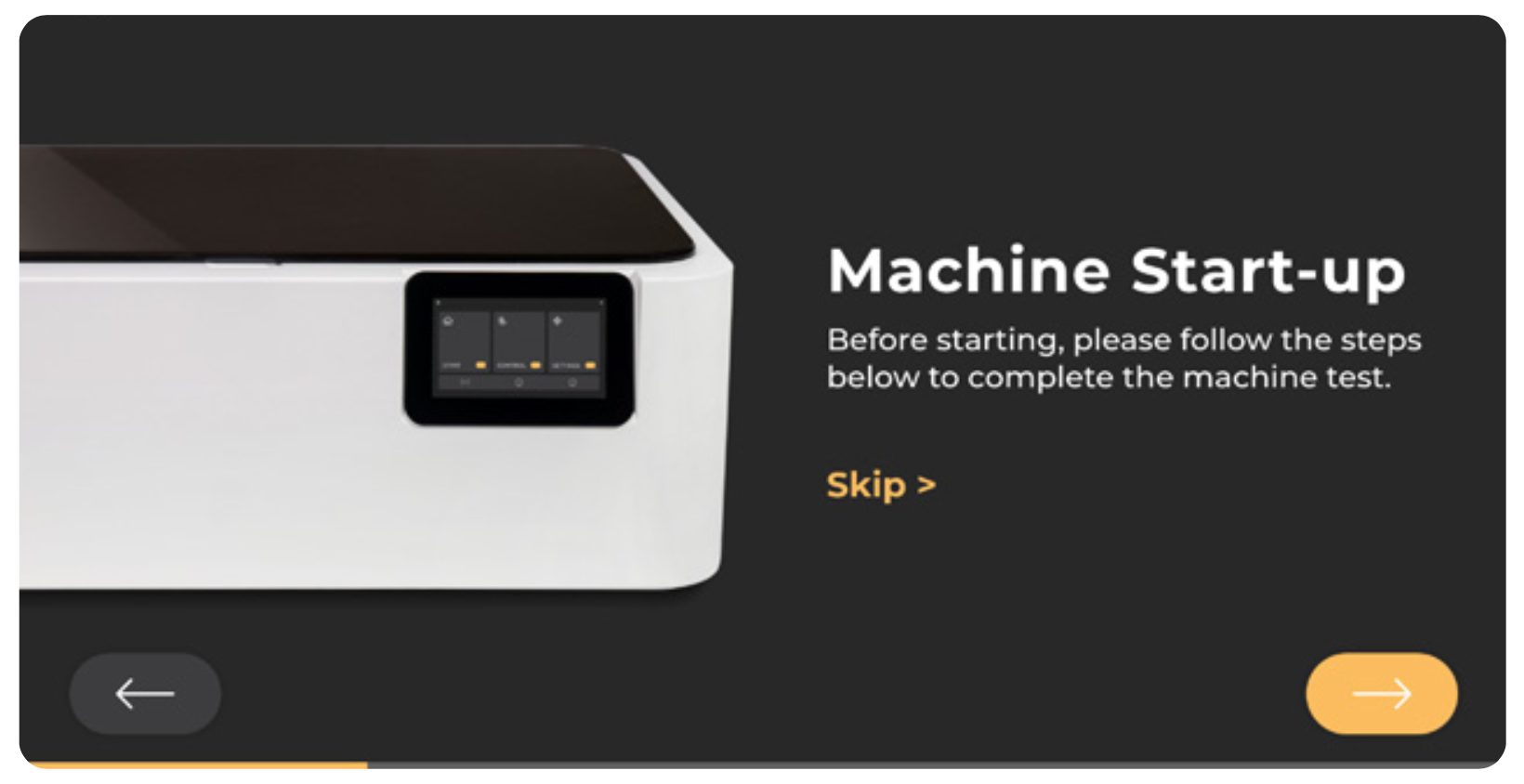

3-3. Folgen Sie den Anweisungen und führen Sie den Inbetriebnahmetest durch. Stellen Sie sicher, dass Sie den Inbetriebnahmetest abschließen, wenn die Maschine zum ersten Mal verwendet wird.截圖 2023-09-12 下午5.38.04.png

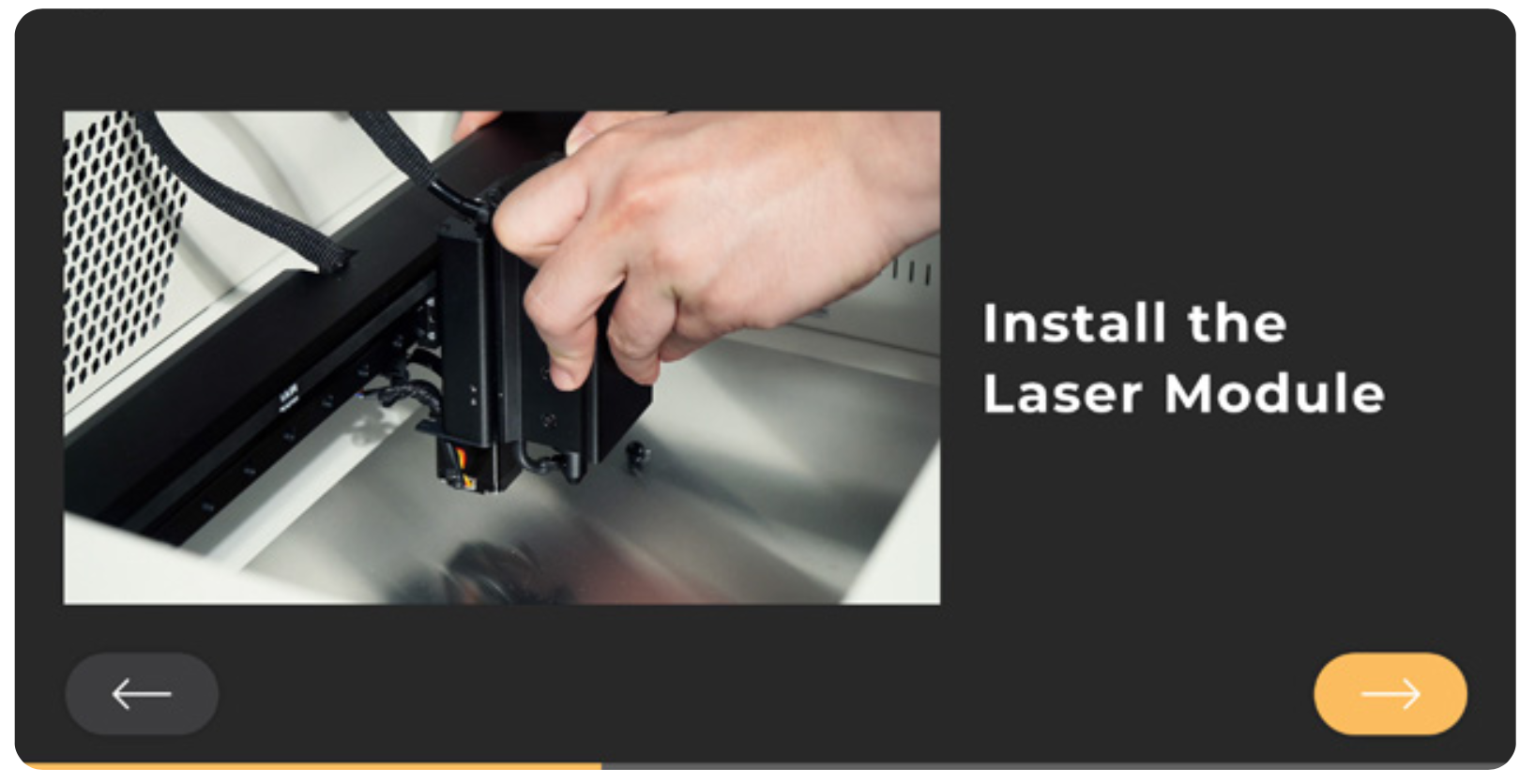

3-4. Folgen Sie den schrittweisen Anweisungen. Der Inbetriebnahmetest führt Sie durch die Installation des Lasermoduls und die Überprüfung der Türverriegelungen, Autofokus, Motoren, Endschalter und Modulverbindung.截圖 2023-09-12 下午5.38.12.png

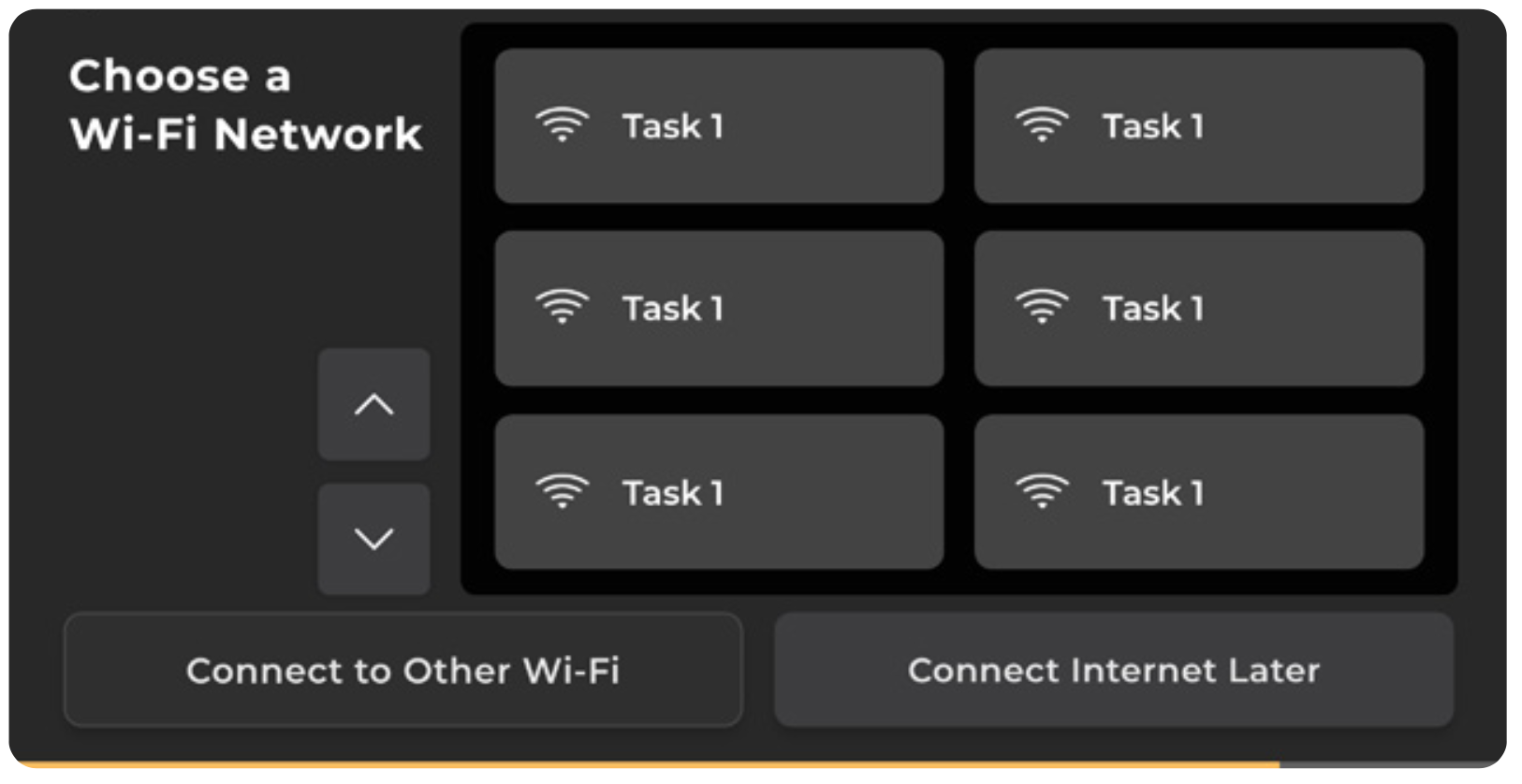

3-5. Folgen Sie der Anleitung auf dem Maschinendisplay, um die WLAN-Verbindung (2,4 GHz) einzurichten, oder verbinden Sie das Gerät mit einem Ethernet-Kabel mit Ihrem Router und wählen Sie "Später verbinden".截圖 2023-09-12 下午5.38.21.png

3-6. Nach Abschluss der Verbindung aktualisieren Sie bitte vorrangig die Firmware auf die neueste Version. Informationen zum Aktualisierungsvorgang finden Sie in Abschnitt 4-6 Firmware-Update für das Aktualisierungsverfahren.
Besuchen Sie die FLUX Firmware-Downloadseite und wählen Sie die neueste Version der Firmware (Ador) aus.
