Beambox II - Sustitución de la placa RK

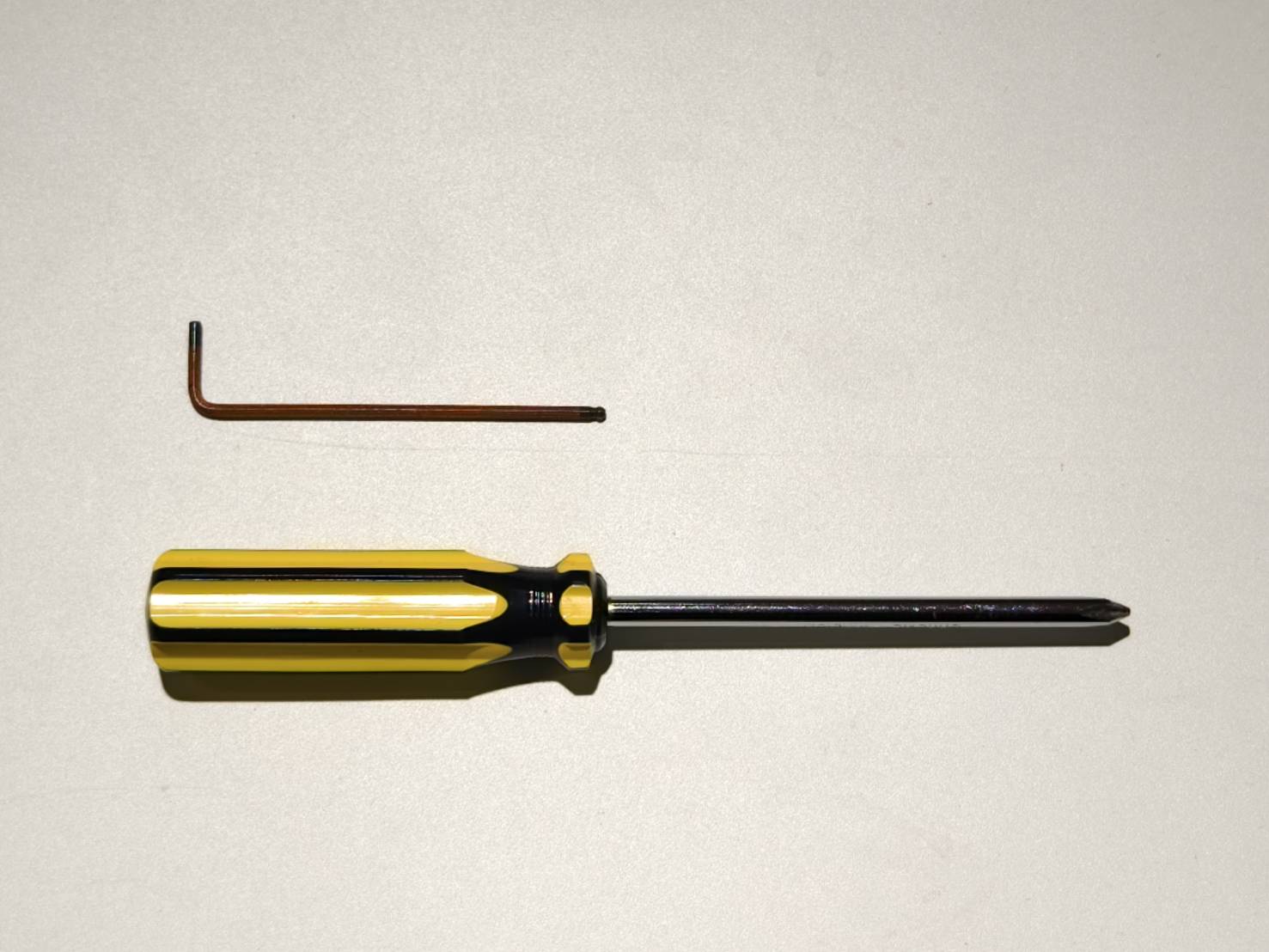

Herramientas

Paso 1

Descargue los datos de calibración de la cámara utilizando Beam Studio.

⚠︎ Si su máquina no puede iniciarse normalmente o conectarse al ordenador, por favor póngase en contacto con el servicio de atención al cliente para obtener los datos.

1. Actualice Beam Studio a la versión 2.4.5 o superior.

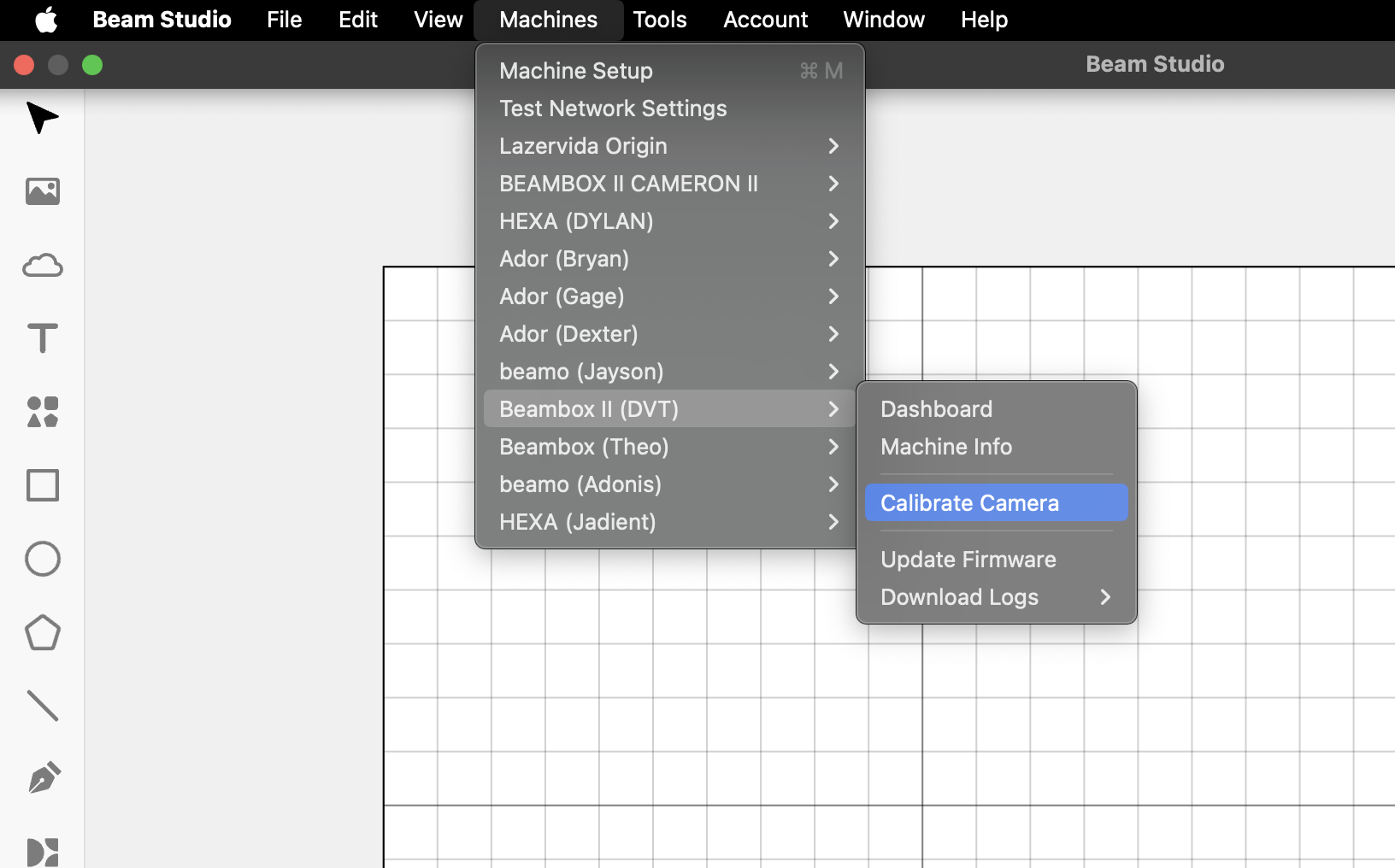

2. Seleccione "Máquina → Nombre de la máquina → Datos de calibración de la cámara → Descargar datos".

El archivo descargado estará en formato .zip y tendrá el nombre de su máquina.
Por ejemplo, Beambox II (Timothy).zip.

Paso 2

Apague la máquina y desconecte el cable de alimentación.

Paso 3

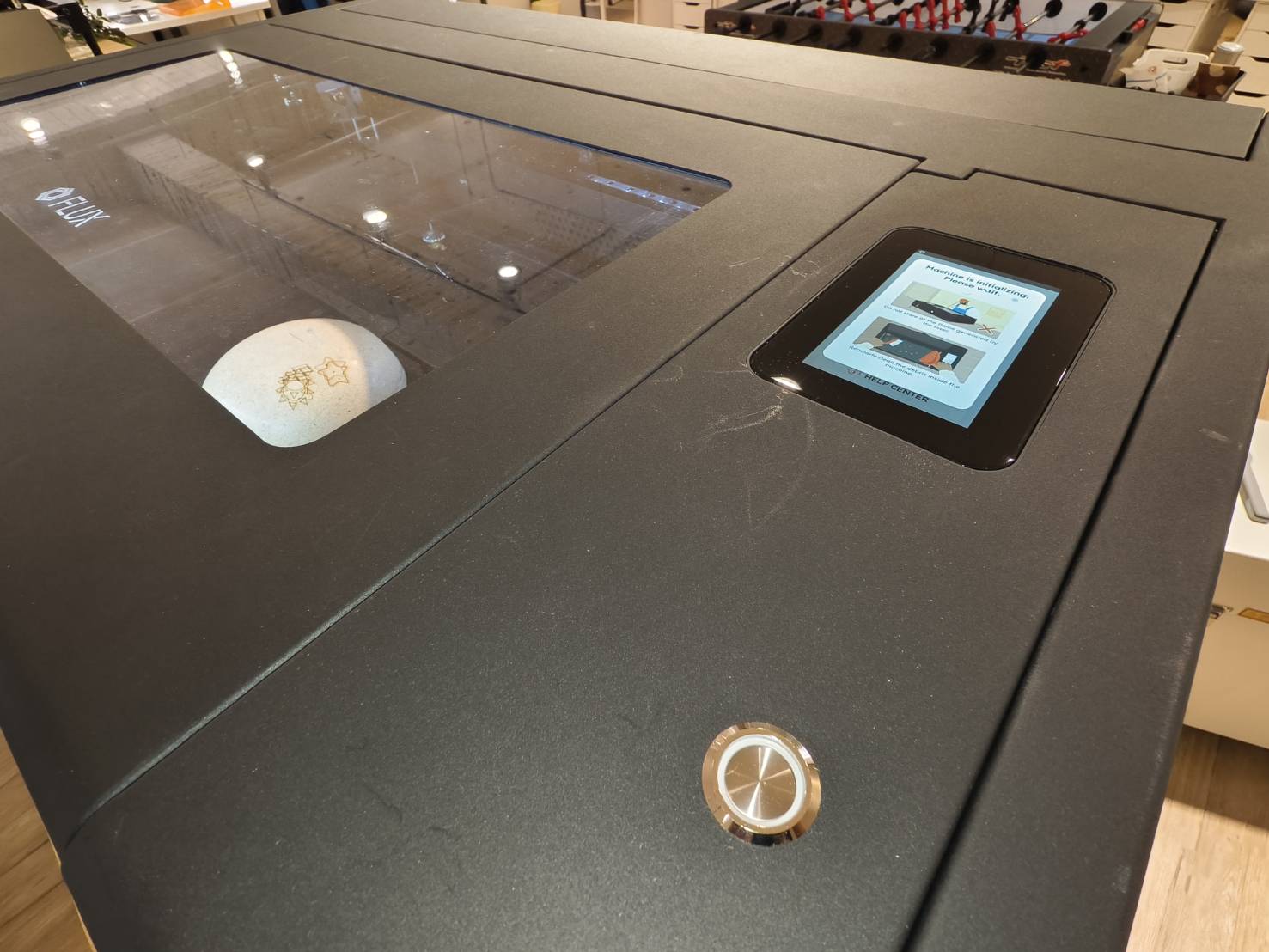

Abra la cubierta lateral para ver el interior de la máquina.

• Utilice un destornillador de estrella para abrir la cubierta.



Paso 4

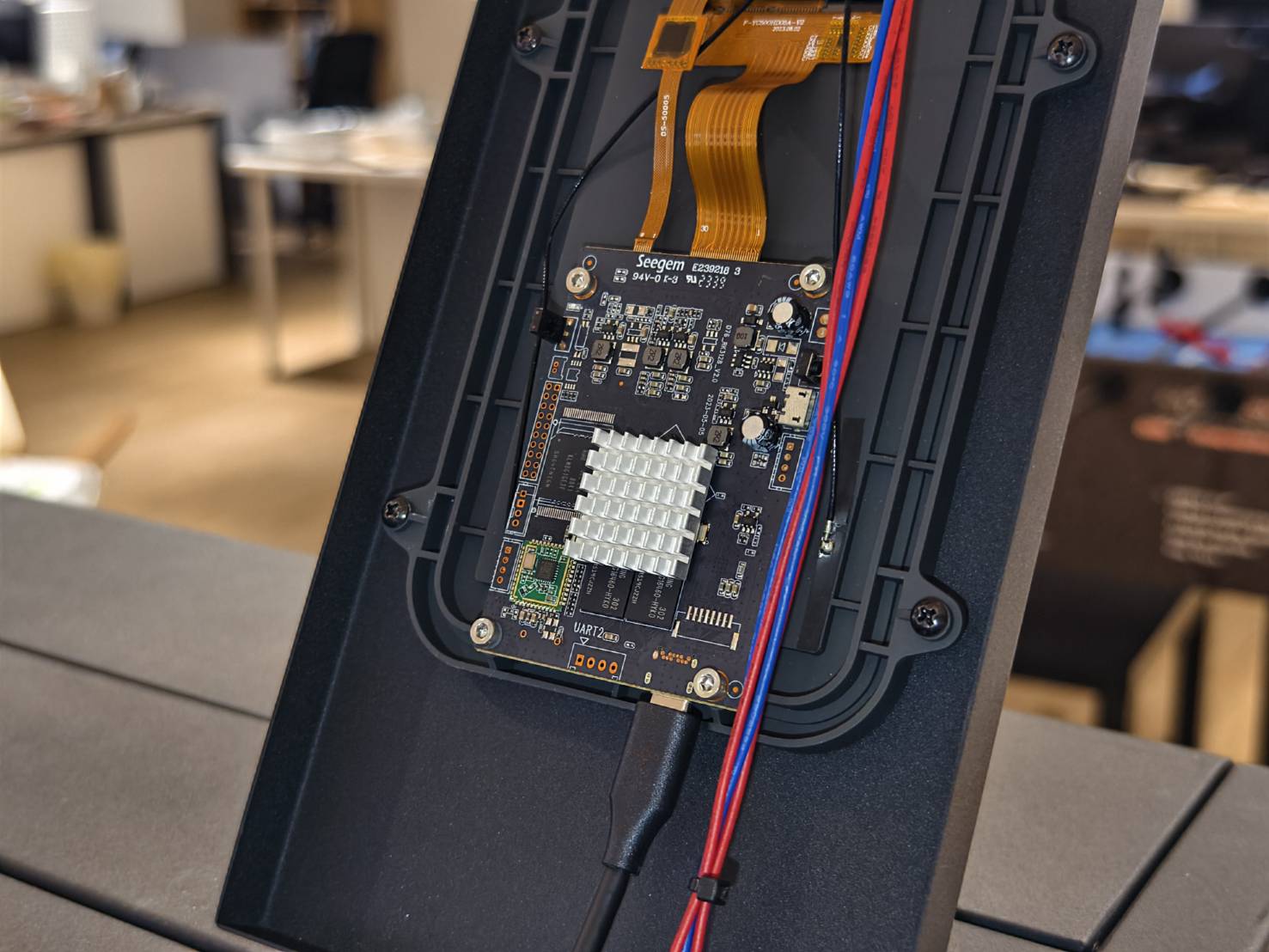

• Desconecte el cable USB-C y retire los cuatro tornillos con una llave Allen de 2,5 mm.



Paso 5

Desconecte los cables de las pantallas planas y la antena Wi-Fi de la placa RK.
(Si su máquina no tiene el cable Wi-Fi negro, puede omitir esta parte)
Ahora se puede retirar completamente la placa RK.

Paso 6

Conecte los cables y la antena Wi-Fi a la nueva placa RK.
(Si su máquina no tiene el cable Wi-Fi negro, puede omitir esta parte)

Paso 7

Atornille la nueva placa y vuelva a conectar el cable USB-C.

Paso 8

Cierre la cubierta lateral y apriete el tornillo.

Paso 9

Encienda la máquina.

Paso 10

Ejecute Beam Studio versión 2.4.5 o superior y seleccione "Máquina → Nombre de la máquina → Datos de calibración de la cámara → Cargar datos → Elija el archivo descargado en Paso 1."

⚠︎ Si no descargó los datos, se han perdido o están dañados, por favor realice la calibración avanzada de la cámara.

Paso 11

Por favor, calibre la cámara de nuevo para obtener una vista previa correcta.
